Устройство масляного трансформатора, принцип работы
С целью снижения потерь электрической энергии при её транспортировке на большие расстояния используются трансформаторы, которые для этой цели преобразуют переменное напряжение генераторных подстанций в более высокое. Кроме того, с помощью этих агрегатов выполняется распределение энергии по потребителям, для чего напряжение понижается до требуемого уровня.
Используемые сегодня трансформаторы можно разделить на масляные и сухие. Масляные трансформаторы используются успешно уже много десятилетий практически во всех отраслях промышленности, что обусловлено прежде всего их характеристиками и свойствами.
Так, например, они выделяются особой надежностью и устойчивостью к колебаниям температур и перегрузкам. Магнитный провод и обмотки в таких агрегатах охлаждаются с помощью трансформаторного масла.
У маслонаполненных агрегатов немало преимуществ:
- Наличие бака обеспечивает защиту обмоток от неблагоприятных воздействий извне;
- Способны выдерживать резкие перепады температур в диапазоне от –60 до +40 °С;
- Отлично выносят перегрузки во время короткого замыкания;
- В зависимости от исполнения обладают относительно невысоким реактивным сопротивлением, что делает подобные аппараты очень надежными.
Устройство силового масляного трансформатора
Устройство силового трансформатора масляного типа аналогично устройству других видов трансформаторов. Основными элементами конструкции трансформаторов являются сердечник, или магнитопровод, из ферромагнитного материала, а также медные или алюминиевые обмотки в виде цилиндров. В конструкцию трансформатора входят также детали из электроизоляционных и конструкционных материалов.
Основная разница в конструкции этих агрегатов заключается в наличии у масляных трансформаторов бака, заполненного маслом. Зачем масло в трансформаторе? Оно является как охлаждающей жидкостью, так и изолятором. Для возмещения всего объема масла и скачков температур в этом устройстве есть специальный расширитель.
Для контроля температуры масла на крышке бака размещают термометр, а также входы и выходы обмоток. Чтобы предотвратить попадание влаги внутрь бака, устанавливают осушитель воздуха. Бак изготавливают из специального прочного материала.
Материал сердечника – специальная электротехническая сталь, которая отличается улучшенными электромагнитными свойствами.
В состав обмоток из медного или алюминиевого обмоточного провода входят проводники и различные изоляционные детали, основной функцией которых является защита витков от негативных воздействий. Подробная схема установки масляного трансформаторного устройства представлена на рис. 1.
Рис. 1. Устройство масляного трансформатора: 1– бак для масла, 2 – вентиль, 3 – болт заземления, 4 – термосифонный фильтр, 5 – радиатор, 6 – переключатель, 7 – расширитель, 8 – маслоуказатель, 9 – воздухоосушитель, 10 – выхлопная труба, 11 – газовое реле, 12 – ввод высокого напряжения (ВН), 13 – привод переключающего устройства, 14 – ввод низкого напряжения (НН), 15 – подъемный рым, 16 – отвод НН, 17 – остов, 18 – отвод ВН, 19 – ярмовые балки остова (верхняя и нижняя), 20 – регулировочные ответвления обмоток ВН, 21 – обмотка ВН (внутри НН), 22 – каток тележки
Принцип работы масляного трансформатора
В основе работы прибора – передача энергии из одной обмотку в другую посредством электромагнитной индукции. Простейший трансформатор имеет две индуктивно связанные обмотки. Ток переменного напряжения поступает на так называемую первичную обмотку, после чего вокруг витков обмотки образуется переменное магнитное поле, которое концентрируется, в основном, в ферромагнитном сердечнике. Магнитное поле пронизывает витки не только первичной, но и вторичной обмотки, индуцируя в ней ЭДС. Под действием этой индуцированной ЭДС на выводах вторичной обмотки возникает разность потенциалов, называемая вторичным напряжением.
Масло обладает высокими диэлектрическими свойствами, то есть имеет малую электропроводность. Его заливают в бак, снабженный задвижками и винтовыми заглушками. В нижней части установлен запорный двигатель, который извлекают, когда нужно проверить масло на наличие пыли и других примесей. Для увеличения поверхности бака могут применяться металлические пластины, которые ускоряют процедуру теплообмена между маслом и наружным воздухом.
Попадая в бак, масло начинает движение по внутреннему и внешнему кругу. Функцию первого круга выполняют два коллектора, образующих радиатор. Благодаря установленному в баке термометру можно регулировать температуру масла в зависимости от заданного значения. Для чего необходимо масло в силовых трансформаторах? Оно выполняет три основные функции:
- охлаждает трансформаторные обмотки;
- действует как изоляция между токоведущими и заземлёнными элементами активной части трансформатора;
- наконец, описывает состояние изоляции, служа источником диагностической информации.
Для долгой службы аппарата необходимо придерживаться правил его эксплуатации, и поскольку масло здесь является одним из важнейших компонентов, его качество имеет большое значение.
Важно не допускать нахождения маслонаполненного агрегата вблизи взрывоопасных элементов, так как данный аппарат имеет большой риск возгорания. Еще раз напомним, что трансформаторное масло – легковоспламеняющееся вещество.
Различия между сухими и масляными трансформаторами
Так как масляные трансформаторы имеют некоторые ограничения по размещению и нюансы обслуживания, а также низкую пожаробезопасность, в последнее время все большей популярностью стали пользоваться модели сухих трансформаторов.
В сухом трансформаторе пространство между обмотками не заполнено жидким диэлектриком, как в трансформаторе масляного типа, а охлаждение обмоток и магнитопровода осуществляется с помощью воздуха, который циркулирует естественным образом (естественная циркуляция) или принудительно (принудительная циркуляция).
Кроме данного принципиального различия, заявленного в названии устройств, эти силовые электроустановки отличаются еще по нескольким параметрам.
Во-первых, место установки. Если говорить об агрегатах масляного типа, то они устанавливаются снаружи. Сухие же могут устанавливаться как снаружи, так и внутри. Так как сухие трансформаторные устройства могут устанавливаться внутри, для них не нужны специальные сооружения, что также отличает их от масляных.
Во-вторых, так как масляные аппараты имеют большую угрозу возгорания, они имеют категорию пожарной безопасности В1, то есть пожароопасные, сухие же имеют категорию Д, то есть безопасные.
В-третьих, если говорить о перегрузках, то масляные трансформаторы устойчивы как к температурным перегрузкам, так и к перенапряжениям. Сухие – практически не имеют устойчивости к перегрузкам.
В-четвёртых, они различаются обслуживанием. Приборы сухого типа подлежат лишь наружному осмотру и очистке от пыли. Из-за высоких рисков масляные устройства подвергаются обязательному регулярному разностороннему техническому обслуживанию, включая анализ содержания влаги и газа в масле.
Наконец, они различаются сроком службы. Сухие трансформаторы имеют срок работы 10–15 лет, а это почти в два раза меньше, чем у маслонаполненных, срок службы которых составляет 20–25 лет. Конечно, многое зависит от условий эксплуатации конкретного устройства, однако именно такие сроки в среднем выдерживают данные агрегаты.
Типы масляных трансформаторов
По конструктивному исполнению выделяют трансформаторы типа ТМ (негерметичные) и герметичные – ТМГ. В первом случае масло контактирует с окружающей средой (через расширитель), во втором – нет.
По мощности маслонаполненные аппараты бывают от 10 до 1000 МВа.
Если говорить о количестве фаз, то в большинстве случаев такие трансформаторы имеют трехфазную систему, но также применяются и однофазные.
Масляные трансформаторы группы СВЭЛ
Группа СВЭЛ изготавливает трансформаторы разной мощности для различных сфер промышленности и условий применения (рис. 2).
Рис. 2. Силовой масляный трансформатор Группы СВЭЛ
На производствах с сетями напряжения до 35 кВ, а также для электроснабжения железной дороги производят устройства с напряжением, соответственно, до 35 кВ.
Для тех же целей, но для сетей с напряжением до 110 кВ выпускают трансформаторы с номинальным напряжением до 110 кВ.
Трансформаторные устройства с напряжением до 220 кВ производства СВЭЛ применяют на предприятиях различных отраслей с напряжением сети до 220 кВ включительно.
Агрегаты с номинальным напряжением 330–750 кВ – в сети с напряжением 330 кВ и выше.
Маслонаполненные агрегаты с номинальным напряжением от 110 до 750 кВ используются на крупных подстанциях России и ряда других государств, где они служат узлами межрегиональных сетей передачи электроэнергии.
На площадках группы СВЭЛ осуществляется полный цикл производства. Контроль на каждом этапе обеспечивает высокое качество электротехнического оборудования и установок.
Устройство трансформатора силового сухого/масляного | Дартекс
- Дартекс
- Cтатьи org/ListItem”>Силовой трансформатор: устройство и основные виды
29.11.2021
Силовой трансформатор – это электротехническое оборудование. Он изменяет напряжение переменного электрического тока. Если на входе в трансформатор ток имеет более высокое напряжение, чем на выходе – то перед вами силовой понижающий трансформатор. Если из устройства выходит ток с более высоким напряжением, чем на входе – то трансформатор повышающий. Частота тока на входе и на выходе не меняется.

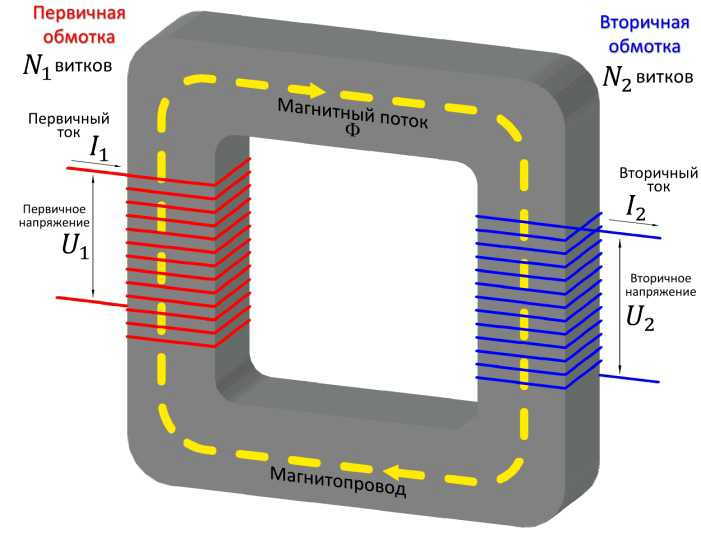

Работа трансформатора основана на электромагнитной индукции. Суть явления индукции: если через замкнутый контур пропускать магнитный поток, то в контуре возникнет электрический ток. Электромагнитную индукцию в 1831 году открыл знаменитый английский ученый Майкл Фарадей.
Устройство силового трансформатора сухого и масляного
Любой трансформатор состоит их магнитопровода, обмоток, системы охлаждения, регулирующих и контролирующих устройств.
Обмотки намотаны на сердечник из специальной электротехнической стали.
Сердечники бывают стержневые, броневые и тороидальные. В трансформаторах стержневого типа обмотка наматывается на весь сердечник. Поэтому вы видите только верхнюю и нижнюю части электромагнитного стержня. Если сердечник броневой – то обмотка почти полностью скрыта внутри сердечника. Тороидальный сердечник – это тот же стержень, но замкнутый в кольцо. Отец трансформатора Фарадей именно с помощью тороидальной катушки открыл электромагнитную индукцию.
Без системы охлаждения силовой трансформатор работать не может. Потому что под нагрузкой нагревается рабочая часть устройства – сердечник и обмотка на нем. Охлаждается трансформатор воздухом или маслом. Соответственно по способу охлаждения выделяют типы силовых трансформаторов: сухие и масляные.
Регулирует работу устройства специалист. Для этого на силовом трансформаторе производитель устанавливает реле и различные переключатели. Некоторые модели трансформаторов можно регулировать под нагрузкой, другие – только в выключенном состоянии.
Контролирует работу трансформатора инженер-электрик. Он следит за показателями датчиков температуры и давления внутри трансформатора.
Конструкция сухого силового трансформатора
Магнитопровод и обмотки есть во всех трансформаторах. Главное отличие между сухими и масляными трансформаторами в системе охлаждения.
- В сухом трансформаторе нагретый воздух от магнитопровода и катушек движется естественным путем или его «гоняют» специальные вентиляторы.
- В защитном кожухе сухого трансформатора делают специальные отверстия для лучшей вентиляции. Потому что воздушное охлаждение менее эффективно, чем масляное. Иногда ТС выпускаются в незащищенном исполнении.
- К изоляции в сухих трансформаторах предъявляются повышенные меры пожарной безопасности. Потому что основная изолирующая среда для устройства – это воздух. А изолирующие свойства у воздуха хуже, чем у масла.
В сухих трансформаторах нет жидкостей. Поэтому обслуживать оборудование не так хлопотно. Кроме того, отсутствие масла в системе охлаждения позволяет устанавливать трансформатор рядом с потребителями электрической энергии.
Устройство трансформатора силового масляного
Рабочая часть масляного силового трансформатора состоит из сердечника и обмоток. А охлаждается трансформатор маслом. Его заливают в специальный бак с крышкой. Сверху на крышке расположены датчики давления и температуры масла, входы и выходы обмоток ВН и НН, регуляторы и переключатели.
Трансформаторы отличаются по конструкции масляного бака. Есть герметичные масляные силовые трансформаторы ТМГ. В них устанавливают бак с гофрированными стенками. Масло заливается в бак в вакууме. Оно не соприкасается с окружающей средой. Масляный силовой трансформатор обычной конструкции имеет на крышке расширитель и газовое реле. При сильном нагреве дополнительный объем масла поступает в расширитель.
Масляная система в состоянии охладить мощный трансформатор. Но масло – это горючая жидкость. Поэтому «начинка» масляного трансформатора спрятана в прочный корпус.
Силовые трансформаторы – это габаритные устройства. Для удобного ремонта и установки их комплектуют дополнительными устройствами. Например, колесиками или дополнительными датчиками.
Список статей
Регулятор напряжения | Определение, типы и факты
- Развлечения и поп-культура
- География и путешествия
- Здоровье и медицина
- Образ жизни и социальные вопросы
- Литература
- Философия и религия
- Политика, право и правительство
- Наука
- Спорт и отдых
- Технология
- Изобразительное искусство
- Всемирная история
- Этот день в истории
- Викторины
- Подкасты
- Словарь
- Биографии
- Резюме
- Популярные вопросы
- Обзор недели
- Инфографика
- Демистификация
- Списки
- #WTFact
- Товарищи
- Галереи изображений
- Прожектор
- Форум
- Один хороший факт
- Развлечения и поп-культура
- География и путешествия
- Здоровье и медицина
- Образ жизни и социальные вопросы
- Литература
- Философия и религия
- Политика, право и правительство
- Наука
- Спорт и отдых
- Технология
- Изобразительное искусство
- Всемирная история
- Britannica объясняет
В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы. - Britannica Classics
Посмотрите эти ретро-видео из архивов Encyclopedia Britannica. - Demystified Videos
В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы. - #WTFact Видео
В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти. - На этот раз в истории
В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
- Студенческий портал
Britannica — лучший ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д. - Портал COVID-19
Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня. - 100 женщин
Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю. - Спасение Земли
Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать! - SpaceNext50
Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы исследуем широкий спектр тем, которые подпитывают наше любопытство к космосу!
Содержание
- Введение
Краткие факты
- Связанный контент
Что такое трансформатор? | Вандополис
НАУКА — Физические науки
Задумывались ли вы когда-нибудь.

- Что такое трансформатор?
- Как работает трансформатор?
- Почему электростанции выдают электричество с таким высоким напряжением?
Теги:
Просмотреть все теги
- Изобретение,
- Наука,
- Технология,
- Бенджамин Франклин,
- Электричество,
- Мощность,
- Завод,
- Электронный,
- Устройство,
- Заглушка,
- Электрика,
- Розетка,
- Путь,
- Утилита,
- Машины,
- Машина,
- Трансформатор,
- Напряжение,
- Сила,
- Электрон,
- Цепь,
- Понижающий,
- Повышение,
- Энергия,
- Трансмиссия,
- Вольт,
- ПС,
- Подземный,
- Провод,
- Текущий,
- Переменный ток,
- Ас,
- Магнитный,
- Поле,
- Электромагнитная индукция,
- Катушка,
- Петля,
- Поворот,
- Железо,
- Бар,
- Ядро
Что вы считаете величайшим научным открытием или изобретением всех времен? Для некоторых открытие электричества Бенджамином Франклином, вероятно, заняло бы первое место в списке. Ведь без электричества наша жизнь была бы совсем другой, чем сегодня.
Вы когда-нибудь задумывались о том, как электроэнергия поступает от электростанции в ваш дом? Простое подключение электронного устройства к ближайшей розетке — это удобство, которое мы часто воспринимаем как должное. Однако путь электричества к этим маленьким розеткам в стене — увлекательное путешествие.
Если вы когда-нибудь видели предметы, свисающие с верхушек опор линий электропередач, или большие ящики возле зданий, то вы знакомы с некоторыми из наиболее важных механизмов в системе, которая поставляет энергию в ваш дом. Эти машины называются трансформаторами. Нет, они не превращаются в автомобили супергероев, когда вы не смотрите, но все они меняются!

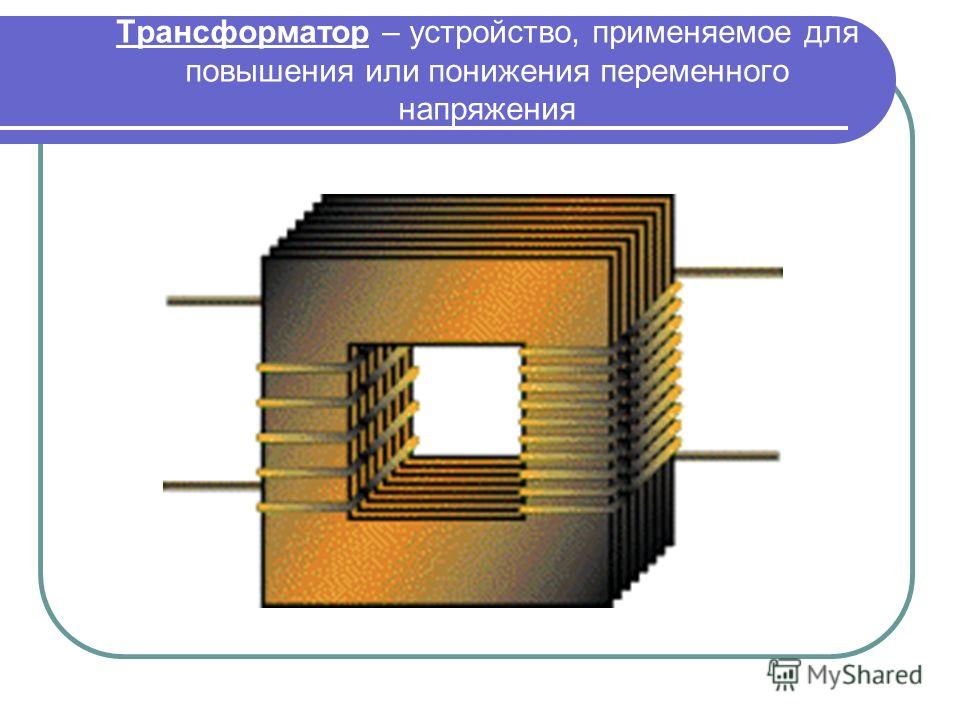

Трансформаторы — это электрические машины, которые преобразуют электричество с одного напряжения на другое напряжение. Напряжение — это мера электрической силы, которая толкает электроны по цепи. В некоторых случаях трансформаторы могут принимать электричество более низкого напряжения и изменять его на более высокое напряжение. Такие трансформаторы называются повышающими трансформаторами.
Однако большинство трансформаторов являются понижающими трансформаторами. Они берут электричество с высоким напряжением и преобразуют его в более низкое напряжение. Это критический этап в процессе доставки энергии, поскольку электричество, поступающее от электростанции, имеет чрезвычайно высокое напряжение, которое слишком велико для использования в вашем доме.
Например, по линии электропередачи может передаваться электричество напряжением от 400 000 до 750 000 вольт. Электричество передается с таким высоким напряжением, потому что ему часто приходится преодолевать большие расстояния. Использование более высоких напряжений помогает свести к минимуму потери энергии при ее перемещении.
В определенных областях, называемых электрическими подстанциями, огромные трансформаторы уменьшают эти высокие напряжения до более низких напряжений, чтобы отправить их в определенные области. Вы когда-нибудь видели электрическую подстанцию возле своего дома? Обычно их можно узнать по наличию множества электрических линий и оборудования, в том числе многочисленных трансформаторов.
Понижающие трансформаторы на подстанциях снижают высокое напряжение до более низкого в диапазоне 7200 вольт. Когда электричество достигает вашего района, трансформаторы на вершинах опор или заземляющих коробок, подключенных к подземным проводам, снижают напряжение электричества до 220-240 вольт для использования в вашем доме. Некоторые крупные электроприборы, такие как водонагреватели, плиты и кондиционеры, будут использовать 220-240 вольт, в то время как большинство других более мелких электроприборов будут использовать 110-120 вольт.
Так как же трансформаторы работают с этой электрической магией? Все это происходит из-за пары простых фактов об электричестве. Трансформаторы работают, потому что переменный ток электричества (известный как переменный ток или переменный ток), протекающий по проводам, входящим в трансформатор (первичный ток), создает магнитное поле. Это флуктуирующее магнитное поле создает ток (вторичный ток) во втором наборе проводов, выходящих из трансформатора, посредством процесса, называемого электромагнитной индукцией.
Чтобы сделать этот процесс более эффективным, провода, входящие и выходящие из трансформатора, скручиваются в петли или обвиваются вокруг железного стержня, называемого сердечником. Если первичная и вторичная катушки имеют одинаковое количество витков или витков, напряжение в каждой из них будет одинаковым. Однако если вторичная катушка имеет больше или меньше петель или витков, то напряжение вторичного тока будет больше или меньше первичного тока.
Например, если первичная обмотка имеет 10 витков, а вторичная обмотка имеет один виток, то трансформатор уменьшит первичное напряжение в 10 раз. Таким образом, ток, поступающий в трансформатор при 1000 вольт, оставит трансформатор при 100 вольт .
