Занимаясь ремонтом бытовой техники домашний мастер довольно часто сталкивается с необходимостью замены электронных компонентов, расположенных на платах или смонтированных навесным методом.

Работать в этом случае необходимо аккуратно, иначе можно повредить полупроводниковый слой, пережечь дорожки или даже разрушить корпус.

Для того, чтобы выпаять транзистор, микросхему или диод необходимо знать и соблюдать определенные правила монтажа. Читайте их в этой статье.

Принципы безопасной работы с полупроводниковыми радиодеталями

Температурные условия

Все электронные приборы созданы для эксплуатации при нормальной температуре. Они не могут длительно выдерживать перегрев и плохо воспринимают импульсные температурные воздействия: выходит из строя полупроводниковый переход, нарушаются контакты, разгерметизируется корпус радиодетали.

Однако, основными способами их монтажа остаются сварка или пайка, обеспечивающие разогрев контактных площадок и соединение их при остывании.

Используемые марки легкоплавких припоев типа ПОС-60 или ПОС-40 начинают переходить в жидкое состояние при нагреве до 183 градусов, а при охлаждении на воздухе быстро остывают и создают надежный контакт.

Сохранность работоспособности транзистора, диода, микросхемы, конденсатора обеспечивается за счет короткого времени расплава и застывания припоя на ножке радиодетали.

Конструкция плат

Для обеспечения безопасной пайки следует представлять конструкцию платы, на которую крепится радиодеталь. На практике наибольшее распространение имеют модели с:

• одним;
• или двумя слоями токопроводящих дорожек из медной фольги, на которые наносится припой.

Они наклеены на диэлектрические пластины из стеклопластика или гетинакса.

Кроме этих моделей в специальных высокоточных электронных приборах работают многослойные платы со сложным устройством токопроводящих дорожек различной конструкции.

Монтаж деталей на них пайкой, используя припой, осуществляют роботы в заводских условиях.

Домашнему мастеру качественно выполнить подобную работу в быту довольно сложно.

Необходимый инструмент

Паяльник

Старые модели

Обеспечить нормальный прогрев контактных дорожек плат и выводов полупроводников позволяет правильно подобранный паяльник.

Универсальной конструкцией обладает старая модель ЭПСИ типа «Момент» с мощностью 65 ватт. Ее не сложно изготовить собственными руками.

Раньше широко использовались модели резистивного типа с нагревательным элементом из тонкой нихромовой проволоки.

Современные паяльники

Под конкретные условия пайки сейчас можно приобрести различные виды моделей, снабженные всевозможными функциями.

Например, для выпаивания микросхем, транзисторов и диодов специально создан паяльник с отсосом олова.

Он быстро разогревает слой застывшего припоя и легко удаляет его в жидком состоянии с контактной площадки.

Держатели радиодеталей

При нагреве ножки транзистора для залуживания и пайки всегда следует отводить тепло от корпуса и полупроводникового слоя каким-либо металлическим предметом.

С этой целью обычно применяют пинцет или зажим типа крокодил. Однако, удобнее всего работать медицинским инструментом с тонкими ножками, которым пользуются хирурги при проведении операций.

Фиксация электронных плат

Радиодетали и платы обычно имеют маленькие размеры, требуют надежной фиксации в пространстве. Паять их на весу опасно: небольшое неверное движение способно повредить всю конструкцию.

При работе с ними одна рука уже занята: в ней паяльник. А второй необходимо выполнять еще какие-то дополнительные действия. Выручают в этом случае заводские или самодельные тиски, держатели, струбцины. Ими необходимо обязательно пользоваться.

Иглы для пайки

Их в момент расплава припоя вставляют внутрь гильзы платы для отделения ножки радиодетали от контактной дорожки.

Домашнему мастеру можно купить готовый набор в магазине, например, через интернет в Китае или своем городе.

Для этих же целей хорошо подходят медицинские иглы от шприцов. Их наконечники требуется обточить до прямого угла.

Инструмент для удаления расплавленного олова

Существует несколько способов, позволяющих убрать жидкий припой из места расплава:

• стряхивание на пол, стол или другую поверхность;
• сметание кисточкой или щеткой;
• отсос;
• впитывание в специальную оплетку.

Первые два метода относятся к экстремальным, ими пользуются в крайних случаях. Для нормальной качественной работы подходят два последних способа.

Метод отсоса жидкого олова

Приспособленный для него инструмент называют оловоотсосом. Внешний вид и конструкция одной из многочисленных моделей показана на картинке.

Перед работой у него взводят пружину. Когда припой расплавлен до жидкого состояния, то наконечник устройства прикладывают к нему и нажатием кнопки заставляют усилием освобожденной пружины придать движение поршню для обеспечения разрежения, которое и втягивает жидкий металл в специальную полость.

Демонтажная оплетка

Она изготавливается плетением из мягкой медной проволоки. Работать с ней довольно просто: на расплавленный припой накладывают отрезок оплетки, а он быстро впитывает в себя жидкое олово.

Демонтажная оплетка продается в строительных магазинах. Альтернативой ей может служить экранирующая жила от старого коаксиального кабеля для телевизоров, выпускаемая еще в советские времена. Ее пропитывают флюсом их спирта и канифоли.

Как безопасно выпаять транзистор, микросхему, диод

Условия пайки

Создавая рабочее место следует обратить особое внимание на его освещение. Паять радиодеталь при полусумраке нельзя. Если же зрение не позволяет четко видеть все детали, то необходимо надевать корректирующие очки.

Электронная плата должна быть четко зафиксирована в пространстве, а телу обеспечено устойчивое положение. Лучше всего работать сидя или стоя на обоих ногах, уверенно удерживая паяльник. Ведь любое неверное движение нанесет невосполнимый вред.

Технология демонтажа радиодеталей

Наконечник паяльника следует точно устанавливать на слой припоя, расположенный в гнезде одной ножки транзистора и быстро расплавлять его.

Затем в это место вводят с обратной стороны иглу и отделяют олово от ножки. Если имеется демонтажная оплетка или оловоотсос, то пользуются ими.

Когда конструкция радиодетали позволяет использовать металлический зажим для отвода тепла от корпуса, то обязательно применяют его.

Если же место для установки наконечника паяльника сильно ограничено, то работают без использования теплосъема.

В этом случае особое внимание обращают на продолжительность пребывания радиодетали при повышенной температуре.

Особенности демонтажа микросхем

Расположение ножек микросхемы строго в ряд позволяет выполнять расплав припоя во всех гильзах контактных площадок платы с одной стороны корпуса. Это довольно рискованный метод, но в большинстве случаев при хороших навыках он заканчивается успехом.

Его применяют тогда, когда нет под рукой описанных выше инструментов для удаления расплавленного олова, а работу необходимо выполнить быстро.

Подобные операции хорошо обеспечивает трансформаторный паяльник с наконечником из медной проволоки, которую можно перегнуть по форме ножек микросхемы.

Под корпус микросхемы подкладывают шило или тонкое лезвие отвертки. Им действуют в качестве рычага, сдвигают, поэтапно вытаскивают сразу все ножки из гнезд в момент расплавления олова, но не раньше.

Не стоит пытаться полностью извлечь микросхему за один прием, ее достаточно немного выдвигать поэтапно с каждой стороны. При этом следят за температурой корпуса и дают возможность ему остывать.

Подобным методом мне удалось извлечь микросхему К554СА3 из старой платы для работы ее компаратором в самодельном сумеречном выключателе.

У старых платах часто ножки радиодеталей загибали с обратной стороны и пропаивали. Их сложнее демонтировать. Придется расплавлять олово на каждой ножке, надевать на загиб иглу и ей выравнивать контактную проволоку, чтобы она нормально вышла через отверстие гильзы.

Предлагаю ознакомится с видеороликом владельца Radioblogful “Как выпаять микросхему тремя разными способами”

Для решения возникающих вопросов используйте возможность комментирования статьи. Сейчас вы можете поделиться ею с друзьями через соц сети.

Занимаясь ремонтом бытовой техники домашний мастер довольно часто сталкивается с необходимостью замены электронных компонентов, расположенных на платах или смонтированных навесным методом.

Работать в этом случае необходимо аккуратно, иначе можно повредить полупроводниковый слой, пережечь дорожки или даже разрушить корпус.

Для того, чтобы выпаять транзистор, микросхему или диод необходимо знать и соблюдать определенные правила монтажа. Читайте их в этой статье.

Принципы безопасной работы с полупроводниковыми радиодеталями

Температурные условия

Все электронные приборы созданы для эксплуатации при нормальной температуре. Они не могут длительно выдерживать перегрев и плохо воспринимают импульсные температурные воздействия: выходит из строя полупроводниковый переход, нарушаются контакты, разгерметизируется корпус радиодетали.

Однако, основными способами их монтажа остаются сварка или пайка, обеспечивающие разогрев контактных площадок и соединение их при остывании.

Используемые марки легкоплавких припоев типа ПОС-60 или ПОС-40 начинают переходить в жидкое состояние при нагреве до 183 градусов, а при охлаждении на воздухе быстро остывают и создают надежный контакт.

Сохранность работоспособности транзистора, диода, микросхемы, конденсатора обеспечивается за счет короткого времени расплава и застывания припоя на ножке радиодетали.

Конструкция плат

Для обеспечения безопасной пайки следует представлять конструкцию платы, на которую крепится радиодеталь. На практике наибольшее распространение имеют модели с:

• одним;
• или двумя слоями токопроводящих дорожек из медной фольги, на которые наносится припой.

Они наклеены на диэлектрические пластины из стеклопластика или гетинакса.

Кроме этих моделей в специальных высокоточных электронных приборах работают многослойные платы со сложным устройством токопроводящих дорожек различной конструкции.

Монтаж деталей на них пайкой, используя припой, осуществляют роботы в заводских условиях.

Домашнему мастеру качественно выполнить подобную работу в быту довольно сложно.

Необходимый инструмент

Паяльник

Старые модели

Обеспечить нормальный прогрев контактных дорожек плат и выводов полупроводников позволяет правильно подобранный паяльник.

Универсальной конструкцией обладает старая модель ЭПСИ типа «Момент» с мощностью 65 ватт. Ее не сложно изготовить собственными руками.

Раньше широко использовались модели резистивного типа с нагревательным элементом из тонкой нихромовой проволоки.

Современные паяльники

Под конкретные условия пайки сейчас можно приобрести различные виды моделей, снабженные всевозможными функциями.

Например, для выпаивания микросхем, транзисторов и диодов специально создан паяльник с отсосом олова.

Он быстро разогревает слой застывшего припоя и легко удаляет его в жидком состоянии с контактной площадки.

Держатели радиодеталей

При нагреве ножки транзистора для залуживания и пайки всегда следует отводить тепло от корпуса и полупроводникового слоя каким-либо металлическим предметом.

С этой целью обычно применяют пинцет или зажим типа крокодил. Однако, удобнее всего работать медицинским инструментом с тонкими ножками, которым пользуются хирурги при проведении операций.

Фиксация электронных плат

Радиодетали и платы обычно имеют маленькие размеры, требуют надежной фиксации в пространстве. Паять их на весу опасно: небольшое неверное движение способно повредить всю конструкцию.

При работе с ними одна рука уже занята: в ней паяльник. А второй необходимо выполнять еще какие-то дополнительные действия. Выручают в этом случае заводские или самодельные тиски, держатели, струбцины. Ими необходимо обязательно пользоваться.

Иглы для пайки

Их в момент расплава припоя вставляют внутрь гильзы платы для отделения ножки радиодетали от контактной дорожки.

Домашнему мастеру можно купить готовый набор в магазине, например, через интернет в Китае или своем городе.

Для этих же целей хорошо подходят медицинские иглы от шприцов. Их наконечники требуется обточить до прямого угла.

Инструмент для удаления расплавленного олова

Существует несколько способов, позволяющих убрать жидкий припой из места расплава:

• стряхивание на пол, стол или другую поверхность;
• сметание кисточкой или щеткой;
• отсос;
• впитывание в специальную оплетку.

Первые два метода относятся к экстремальным, ими пользуются в крайних случаях. Для нормальной качественной работы подходят два последних способа.

Метод отсоса жидкого олова

Приспособленный для него инструмент называют оловоотсосом. Внешний вид и конструкция одной из многочисленных моделей показана на картинке.

Перед работой у него взводят пружину. Когда припой расплавлен до жидкого состояния, то наконечник устройства прикладывают к нему и нажатием кнопки заставляют усилием освобожденной пружины придать движение поршню для обеспечения разрежения, которое и втягивает жидкий металл в специальную полость.

Демонтажная оплетка

Она изготавливается плетением из мягкой медной проволоки. Работать с ней довольно просто: на расплавленный припой накладывают отрезок оплетки, а он быстро впитывает в себя жидкое олово.

Демонтажная оплетка продается в строительных магазинах. Альтернативой ей может служить экранирующая жила от старого коаксиального кабеля для телевизоров, выпускаемая еще в советские времена. Ее пропитывают флюсом их спирта и канифоли.

Как безопасно выпаять транзистор, микросхему, диод

Условия пайки

Создавая рабочее место следует обратить особое внимание на его освещение. Паять радиодеталь при полусумраке нельзя. Если же зрение не позволяет четко видеть все детали, то необходимо надевать корректирующие очки.

Электронная плата должна быть четко зафиксирована в пространстве, а телу обеспечено устойчивое положение. Лучше всего работать сидя или стоя на обоих ногах, уверенно удерживая паяльник. Ведь любое неверное движение нанесет невосполнимый вред.

Технология демонтажа радиодеталей

Наконечник паяльника следует точно устанавливать на слой припоя, расположенный в гнезде одной ножки транзистора и быстро расплавлять его.

Затем в это место вводят с обратной стороны иглу и отделяют олово от ножки. Если имеется демонтажная оплетка или оловоотсос, то пользуются ими.

Когда конструкция радиодетали позволяет использовать металлический зажим для отвода тепла от корпуса, то обязательно применяют его.

Если же место для установки наконечника паяльника сильно ограничено, то работают без использования теплосъема.

В этом случае особое внимание обращают на продолжительность пребывания радиодетали при повышенной температуре.

Особенности демонтажа микросхем

Расположение ножек микросхемы строго в ряд позволяет выполнять расплав припоя во всех гильзах контактных площадок платы с одной стороны корпуса. Это довольно рискованный метод, но в большинстве случаев при хороших навыках он заканчивается успехом.

Его применяют тогда, когда нет под рукой описанных выше инструментов для удаления расплавленного олова, а работу необходимо выполнить быстро.

Подобные операции хорошо обеспечивает трансформаторный паяльник с наконечником из медной проволоки, которую можно перегнуть по форме ножек микросхемы.

Под корпус микросхемы подкладывают шило или тонкое лезвие отвертки. Им действуют в качестве рычага, сдвигают, поэтапно вытаскивают сразу все ножки из гнезд в момент расплавления олова, но не раньше.

Не стоит пытаться полностью извлечь микросхему за один прием, ее достаточно немного выдвигать поэтапно с каждой стороны. При этом следят за температурой корпуса и дают возможность ему остывать.

Подобным методом мне удалось извлечь микросхему К554СА3 из старой платы для работы ее компаратором в самодельном сумеречном выключателе.

У старых платах часто ножки радиодеталей загибали с обратной стороны и пропаивали. Их сложнее демонтировать. Придется расплавлять олово на каждой ножке, надевать на загиб иглу и ей выравнивать контактную проволоку, чтобы она нормально вышла через отверстие гильзы.

Предлагаю ознакомится с видеороликом владельца Radioblogful “Как выпаять микросхему тремя разными способами”

Для решения возникающих вопросов используйте возможность комментирования статьи. Сейчас вы можете поделиться ею с друзьями через соц сети.

Добрый день, друзья!

Недавно мы с вами начали плотнее знакомились с тем, как устроено компьютерное «железо». И познакомились одним из его «кирпичиков» — полупроводниковым диодом. Компьютер – это сложная система, состоящая из отдельных частей. Разбирая, как работают эти отдельные части (большие и малые), мы приобретаем знание.

Обретая знание, мы получаем шанс помочь своему железному другу-компьютеру, если он вдруг забарахлит. Мы же ведь в ответе за тех, кого приручили, не правда ли?

Сегодня мы продолжим это интересное дело, и попробуем разобраться, как работает самый, пожалуй, главный «кирпичик» электроники – транзистор. Из всех видов транзисторов (их немало) мы ограничимся сейчас рассмотрением работы полевых транзисторов.

Почему транзистор – полевой?

Слово «транзистор» образовано от двух английских слов translate и resistor, то есть, иными словами, это преобразователь сопротивления.

Среди всего многообразия транзисторов есть и полевые, т.е. такие, которые управляются электрическим полем.

Электрическое поле создается напряжением. Таким образом, полевой транзистор – это полупроводниковый прибор, управляемый напряжением.

В англоязычной литературе используется термин MOSFET (MOS Field Effect Transistor). Есть другие типы полупроводниковых транзисторов, в частности, биполярные, которые управляются током. При этом на управление затрачивается и некоторая мощность, так как к входным электродам необходимо прикладывать некоторое напряжение.

Канал полевого транзистора может быть открыт только напряжением, без протекания тока через входные электроды (за исключением очень небольшого тока утечки). Т.е. мощность на управление не затрачивается. На практике, однако, полевые транзисторы используются большей частью не в статическом режиме, а переключаются с некоторой частотой.

Конструкция полевого транзистора обуславливает наличие в нем внутренней переходной емкости, через которую при переключении протекает некоторый ток, зависящий от частоты (чем больше частота, тем больше ток). Так что, строго говоря, некоторая мощность на управление все-таки затрачивается.

Где используются полевые транзисторы?

Настоящий уровень технологии позволяет сделать сопротивление открытого канала мощного полевого транзистора (ПТ) достаточно малым – в несколько сотых или тысячных долей Ома!

И это является большим преимуществом, так как при протекании тока даже в десяток ампер рассеиваемая на ПТ мощность не превысит десятых или сотых долей Ватта.

Таким образом, можно отказаться от громоздких радиаторов или сильно уменьшить их размеры.

ПТ широко используются в компьютерных блоках питания и низковольтных импульсных стабилизаторах на материнской плате компьютера.

Из всего многообразия типов ПТ для этих целей используются ПТ с индуцированным каналом.

Как работает полевой транзистор?

ПТ с индуцированным каналом содержит три электрода — исток (source), сток (drain), и затвор (gate).

Принцип работы ПТ наполовину понятен из графического обозначения и названия электродов.

Канал ПТ – это «водяная труба», в которую втекает «вода» (поток заряженных частиц, образующих электрический ток) через «источник» (исток).

«Вода» вытекает из другого конца «трубы» через «слив» (сток). Затвор – это «кран», который открывает или перекрывает поток. Чтобы «вода» пошла по «трубе», надо создать в ней «давление», т.е. приложить напряжение между стоком и истоком.

Если напряжение не приложено («давления в системе нет»), тока в канале не будет.

Если приложено напряжение, то «открыть кран» можно подачей напряжения на затвор относительно истока.

Чем большее подано напряжение, тем сильнее открыт «кран», больше ток в канале «сток-исток» и меньше сопротивление канала.

В источниках питания ПТ используется в ключевом режиме, т.е. канал или полностью открыт, или полностью закрыт.

Честно сказать, принципы действия ПТ гораздо более сложны, он может работать не только в ключевом режиме. Его работа описывается многими заумными формулами, но мы не будем здесь все это описывать, а ограничимся этими простыми аналогиями.

Скажем только, что ПТ могут быть с n-каналом (при этом ток в канале создается отрицательно заряженными частицами) и p-каналом (ток создается положительно заряженными частицами). На графическом изображении у ПТ с n-каналом стрелка направлена внутрь, у ПТ с p-каналом – наружу.

Собственно, «труба» — это кусочек полупроводника (чаще всего – кремния) с примесями химических элементов различного типа, что обуславливает наличие положительных или отрицательных зарядов в канале.

Теперь переходим к практике и поговорим о том,

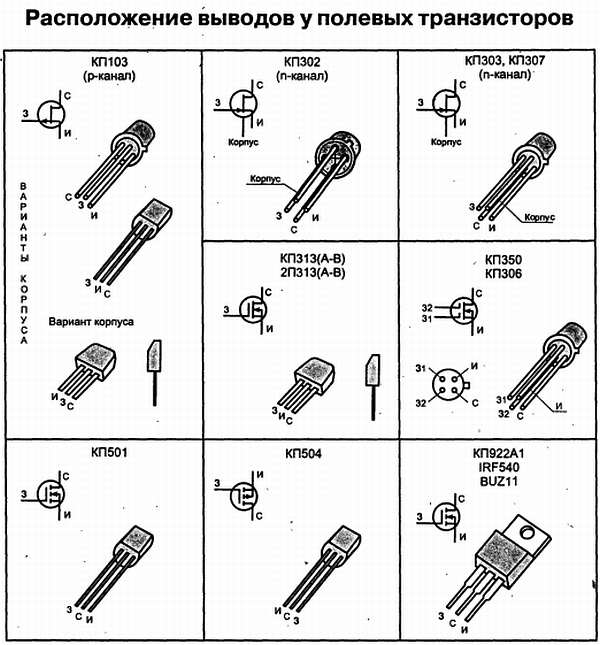

Как проверить полевой транзистор?

В норме сопротивление между любыми выводами ПТ бесконечно велико.

И, если тестер показывает какое-то небольшое сопротивление, то ПТ, скорее всего, пробит и подлежит замене.

Во многих ПТ имеется встроенный диод между стоком и истоком для защиты канала от обратного напряжения (напряжения обратной полярности).

Таким образом, если поставить «+» тестера (красный щуп, соединенный с «красным» входом тестера) на исток, а «-» (черный щуп, соединенный с черным входом тестера) на сток, то канал будет «звониться», как обычный диод в прямом направлении.

Это справедливо для ПТ с n-каналом. Для ПТ с p-каналом полярность щупов будет обратной.

Как проверить диод с помощью цифрового тестера, описано в соответствующей статье. Т.е. на участке «сток — исток» будет падать напряжение 500-600 мВ.

Если поменять полярность щупов, к диоду будет приложено обратное напряжение, он будет закрыт и тестер это зафиксирует.

Однако исправность защитного диода еще не говорит об исправности транзистора в целом. Более того, если «прозванивать» ПТ, не выпаивая из схемы, то из-за параллельно подключенных цепей не всегда можно сделать однозначный вывод даже об исправности защитного диода.

В таких случаях можно выпаять транзистор, и, используя небольшую схему для тестирования, однозначно ответить на вопрос – исправен ли ПТ или нет.

В исходном состоянии кнопка S1 разомкнута, напряжение на затворе относительно стока равно нулю. ПТ закрыт, и светодиод HL1 не светится.

При замыкании кнопки на резисторе R3 появляется падение напряжения (около 4 В), приложенное между истоком и затвором. ПТ открывается, и светодиод HL1 светится.

Эту схему можно собрать в виде модуля с разъемом для ПТ. Транзисторы в корпусе D2 pack (который предназначен для монтажа на печатную плату) в разъем не вставишь, но можно припаять к его электродам проводники, и уже их вставить в разъем. Для проверки ПТ с p-каналом полярность питания и светодиода нужно изменить на обратную.

Иногда полупроводниковые приборы выходят из строя бурно, с пиротехническими, дымовыми и световыми эффектами.

В этом случае на корпусе образуются дыры, он трескается или разлетается на куски. И можно сделать однозначный вывод об их неисправности, не прибегая к приборам.

В заключение скажем, что буквы MOS в аббревиатуре MOSFET расшифровываются как Metal — Oxide — Semiconductor (металл – оксид – полупроводник). Такова структура ПТ – металлический затвор («кран») отделен от канала из полупроводника слоем диэлектрика (оксида кремния).

Надеюсь, с «трубами», «кранами» и прочей «сантехникой» вы сегодня разобрались.

Однако, теория, как известно, без практики мертва! Надо обязательно поэкспериментировать с полевиками, поковыряться, повозиться с их проверкой, пощупать, так сказать.

Кстати, купить полевые транзисторы можно вот здесь .

Обсуждение: 55 комментариев

ЗАМЕЧАТЕЛЬНАЯ СТАТЬЯ… Правда — не проще дополнить — что любой транзистор — это просто два диода, и проверить тестером — 0. 6 в падения. А у полевого — 0.4 Чем городить огород.

Игорь, «два диода» — это биполярный транзистор. У полевого — только один диод (защитный), включенный параллельно каналу. Это у тех полевиков, про которые я писал.

Опечатка: На схеме для проверки ПТ необходимо резистор R1 (1k) переименовать на R2 (1k)

Что работает? Полевик?

кажется нашёл, что искал, но всё равно irf3808 горят как спички, запитываю ПН от акб 12в 6о а/ч, а у фета 130 ампер.

Иваныч, у IRF3808 Vdss=75 В. А у преобразователя какое выходное напряжение?

понравилось,но извените-R1,R2 ПО 2КОМ а R3-1ком » На схеме для проверки ПТ необходимо резистор R1 (1k) переименовать на R2 (1k)».Виктор,скажите на сегодня в схеме-всё ок или нет.простите за непонятливость.С наступающим!

Да, я схему (точнее нумерацию элементов) давно подправил. В схеме все ок.
Николай, и Вас с наступающим Новым годом, и всего самого наилучшего!

Ув.Виктор!ответьте-как должно осуществляться если на схеме есть и «общий» и «земля»
даю цитату: Чтобы схема выглядела менее запутанно, общий провод нередко обозначают короткой утолщенной черточкой, соединенной с проводом, и такие же черточки ставят на концах выводов деталей, разбросанных по всей схеме. Это значит, естественно, что такие выводы нужно припаять к общему проводу.
Следует отличать обозначение общего провода от знака заземления, состоящего из трех параллельных черточек разной длины. Такой знак чаще всего встречается на схемах простых приемников, для хорошей работы которых нужна не только наружная антенна, но и заземление — проводник, подпаянный к зарытому в землю металлическому предмету. Как правило, заземляют общий провод конструкции.

Общий — это общий, земля — это земля. Выводы, подключенные к общему проводу, должны быть соединены между собой, иначе схема не будет работать. Во многих случаях схема будет работать нормально, если общий провод ее не заземлять. Например, в проверочной схеме в статье ее общий провод можно не заземлять — все и так будет работать.
Заземление нужно, нужно в частности, в силовых цепях для защиты от поражения электрическим током. На западе давно применяется трехпроводная система питания — фазный провод, нулевой провод и земля. Для нормальной работы защиты земельный провод должен быть соединен с металлическим штырем (их может быть несколько), вкопанным в землю.

Спасибо,вопрос возник ещё и потому,что в других схемах рисуют
на одной схеме вер_с_гор;вер_с_нескол.гор(как заземление)(может мно-гие СЕЙЧАС рисуют ЧТО ПОНРАВИТЬСЯ(как красивее).

Да, в этом вопросе существует некоторая путаница. Наверное, правильнее будет, если рисовать схемы, не требующие заземления, с одной горизонтальной чертой.

существуют полевые транзисторы как с n-каналом, так и с p-каналом, что используется при производстве комплементарных пар транзисторов.

Да, это в интегральной технологии очень широко используется. А если брать отдельно, то транзисторы с n-каналом используются гораздо чаще, чем с p-каналом.

Здравствуйте.По Вашей схеме можно проверить любые ПТ? Ведь они различаются по напряжению. Извините за дилетантский вопрос.

Геннадий, можно проверить ПТ с n-каналом. За все транзисторы говорить не буду (всего многообразия их не знаю). Большинство проверить можно.
При замыкании кнопки к затвору прилагается напряжение +4 В. Этого хватает, чтобы ПТ открылся, и сопротивление открытого канала стало небольшим. В то же время это меньше предельного напряжения исток-затвор, поэтому транзистор из строя не выйдет. Если придется проверять какой-то хитрый транзистор, надо посмотреть даташит. Главное здесь — чтобы канал был хорошо открыт, и прилагаемые напряжения не превысили максимально допустимых.

а слабо было сначала рассказать про ПТ с управляющим каналом хотя бы «n» типа и сказать , что он симметричный, что канал хоть «n» или «р» типа можно менять местами ток всё равно будет проходить не зависимо от полярности полупроводника на выводах стока и истока если на затворе нет напряжения И, только когда воздействовать на ток в канале поперечным полем . правильно. приложенному к затвору и одному из других электродов — можно остановить ток в канале.
А после, уже рассказать про ПТ со встроенным и индуцированным каналом, про то что у них затвор полностью изолирован от этих каналов и это одно из главных его свойств. потому как для индуцированного канала подача на затвор соответствующей полярности напряжения относительно подложки канал начинает пропускать ток, а отсутствие напряжения на затворе канал закрыт и не пропускает ток.
Что же касаемо ПТ с изолир. затвором и встроенным каналом — картина тока через встроенный канал отличается от выше перечисленных структур ПТ. Отличие в том, что канал пропускает незначительный ток от приложенного напряжения между стоком и истоком как и канал ПТ с управляющим p-n переходом о котором шла речь в самом начале. Но, почему говорим незначительный ток — да потому, что встроенный канал имеет туже проводимость что сток и исток только очень слабо легированную, в то время как сток и исток всегда сильно легированы так же как весь канал в ПТ с управляющим p-n переходом. Вот это и придает этому типу ПТ его характеристики и отличительные свойства от ПТ с индуцированным каналом и ПТ с управляющим p-n переходом.
Так что в ПТ со встроенным слаболегтрованым каналом — своя структура транзистора и его способ управления.
И как же он управляется и как при этом воздействует на ток в канале.
Очень просто: ток как уже стало понятно протекает но не значительный. Такое нас конечно не устраивает. Всем известны такие термины как «отсечка» и «обогащение» вот они то нам и помогут управлять этим полудохлым каналом. При подаче соответствующей полярности управляющего напряжения на затвор и исток канал можно настолько отсечь, выгнать из него основные носители зарядов соответствующего типа проводимости канала, что он полностью заглохнет. А поменяв полярность управляющего напряжения между затвором и истоком, можно создать условия для лавинного втягивания основных носителей зарядов соответствующего типа проводимости канала и он — этот канал, станет проводить большой ток насколько это возможно:))
Таким образом стало понятно как управлять тем или тем ПТ и все это благодаря только их структуры.(что за слово структура, хрень какая-то, просто скажем — внутреннего устройства, от которого и зависит способ подключения и управления)

KIRPICH, изложение работы ПТ велось применительно к компьютерной технике. Блог у меня о компьютерах. Поэтому и был рассмотрен только ПТ с индуцированным n-каналом. Такие как раз и используются в цифровой технике. ПТ в сильноточном стабилизаторе схемы питания ядра процессора, в блоке питания компьютера, в бесперебойных источниках питания как раз такие.
Была приведена простая аналогия, позволяющая уяснить принцип работы.
А так, да — существуют несколько типов ПТ. Но я не стал усложнять картину, и не рассказал об обогащенных и обедненных ПТ, об отсечке, крутизне, лавинном пробое, V-канавке, основных и неосновных носителях в канале.
Сколько терминов, скорее всего, сразу отпугнет новичка.
После Вашего коммента думаю — может, продолжение написать?

Приветствую, разобрал телевизор, который не включался. При включении в розетку и подключенном инверторе пищит(с одинаковым интервалом) полевой транзистор 2SK3532 на блоке питания. При отключении инвертора писк пропадает. Подскажите поможет ли замена или причина не в нем?

Иван, я не слышал, чтобы полевой транзистор пищал. В импульсных блоках питания если и пищит что, так это импульсный трансформатор.
Транзистор проверьте, как в статье описано. А вообще, надо ковырять всю схему.

Виктор! если не трудно расскажи о схеме отвертки-индикатора там наверное твоя проверочная схема задействона! подробно о пт! пробник-шток09050. спасибо. Викор .г.Тверь

Виктор, именно эту отвертку-индикатор я не ковырял. Могу предположить, что это обычный указатель напряжения. Скорее всего, там стоит обычная неоновая лампочка и последовательно с ней резистор. Если коснуться фазы 220 В концом отвертки и пальцем металлической площадки на торце, то через лампочку и тело человека потечет небольшой ток, и лампочка загорится, указывая на наличие напряжения.

Добрый вечер Виктор. Я прочитал вашу статью о ПТторе, все понятно и просто! Ест вопрос. Можноли заменить ПТ на биполярный т-р. С уважением Бахром Узбекистан.

Бахром, иногда можно, но далеко не всегда. Зависит от конкретной схемы. И полевые транзисторы — они ведь разных классов бывают.

Если я правильно понимаю, то:
S это исток (англ. source) — электрод, из которого в канал входят основные носители заряда;
D это сток (англ. drain) — электрод, через который из канала уходят основные носители заряда;
почему, исходя из Вашей схемы, входящее напряжение приложено к D (стоку) , а исходящее к S (истоку), учитывая, что ток «течет» от плюса к минусу ?

А что такое «входящее» и «исходящее» напряжение?
В ПТ с каналом n-типа основные носители — электроны, частицы с отрицательным зарядом. Исток их и поставляет.

Биполярныйй транзистор управляется током полевой полем. У биполярногооооо структура pnp или npn у полевого металл окисел полупроводник. Вот и думай Бахром можно заменить или нет. И диод еще для защиты от обратного напряжения.

Где можно выпаять транзистор

Господа, понадобилось мне тут выпаять транзистор с материнской платы, залил его флюсов врубил фен на градусов и жарю, минуту жарю, две.. Короче плата уже чуть ли не дымит, а эта падла не в какую не отваливается. Короче еле выдрал и то с корнями. Собственно вопрос, подскажите как выпаивать правильно ибо есть подозрения что я делаю что то не так. Какую температуру ставить и т. ROHS это не про припой, это в целом ограничения на вредные для здоровья вещества вроде свинца, ртути и кадмия.

Поиск данных по Вашему запросу:

Где можно выпаять транзистор

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Пайка транзисторов на материнской плате с помощью фена
• Усилитель звука на транзисторах
• Откуда можно выпаять транзистор кт3102
• Учимся безопасно выпаивать радиодетали из плат
• Doména nenalezena
• Транзисторы
• Ходовые транзисторы из поднебесной BC547 и BC557, Схема ограничения разряда Li-Ion аккумулятора.
• Как заменить транзистор на плате

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Где взять популярные транзисторы IRLZ44A и другие почти даром.

Пайка транзисторов на материнской плате с помощью фена

Регистрация Вход. Ответы Mail. Вопросы – лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора? Зачем электродрели нужен редуктор, точнее большая шестеренка? Лидеры категории Антон Владимирович Искусственный Интеллект. Кислый Высший разум.

Лучший ответ. Bartleby Мудрец 5 лет назад В каких нибудь легкодоступных устройствах ты вряд ли найдёшь эти транзисторы. Я как то выковыривать irfz44 из электроники BMW. Мне просто тогда попались несколько блоков.

А так, я думаю что проще будет достать новые транзисторы чем готовый электронный блок с BMW. Ещё как вариант можешь глянуть, если имеешь не рабочую материнку. Сравнивай параметры по datasheet. Остальные ответы. ЧиП Профи 5 лет назад мощность какая нужна. Леонид Просветленный 5 лет назад Когда же вы будете писать грамотно?

Я бы удалял вопросы с явными ошибками; бывают ошибки – не ту, рядом клавишу нажал. Зачем откуда-то вытаскивать полевые транзисторы, если можно их купить. Они сейчас не очень дорогие, если только не мощные и не высоковольтные, да и те по карману.. Тебе полевики нужны определённые; выпаивая везде и всюду, не факт, что выпаяешь нужные.

Стоят в инверторных сварочных аппаратах, в блоках питания компьютеров и ноутбуков. Будешь оттуда выковыривать? Вольный ветер Искусственный Интеллект 5 лет назад Да уж, с такой только грамотой, самый раз работать с полевиками Будешь их жменями выбрасывать на помойку Похожие вопросы. Также спрашивают.

Усилитель звука на транзисторах

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Внедряю в павербанк. Своими руками. Последний раз.

Методика выпаивания конденсаторов, транзисторов, С помощью игл можно выпаять радиодеталь быстро и аккуратно, о чем мы.

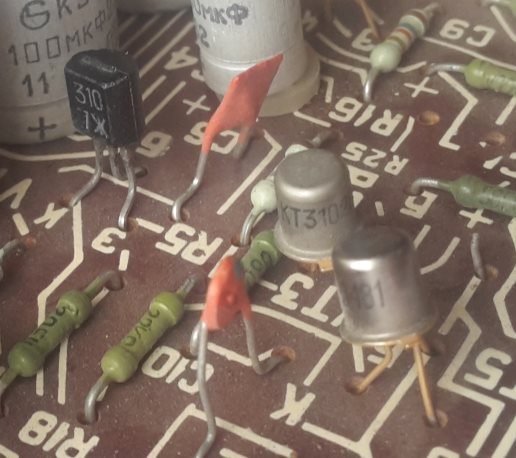

Откуда можно выпаять транзистор кт3102

В этой статье мы рассмотрим, как заменить полярный транзистор на материнской плате. Ниже мы поговорим о технике замены транзистора и диагностике на работоспособность его. Данная материнская плата не включается. Кулер на процессоре не работает, так же, как и кулер на видеокарте. Так же не помогает замена оперативной памяти и блока питания. Ну что же. Давайте отремонтируем. Для начала нужно внимательно осмотреть саму плату.

Учимся безопасно выпаивать радиодетали из плат

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Откуда вытащить транзисторы? А куда вы их хотите поставить? Это типа дайте мне названия аппаратов, а я посмотрю есть ли у меня такие в хламе.

Пайка транзисторов на материнской плате с помощью фена. Всем известно, что компьютер стал практически неотъемлемой частью жизни нашего общества.

Doména nenalezena

Занимаясь ремонтом бытовой техники домашний мастер довольно часто сталкивается с необходимостью замены электронных компонентов, расположенных на платах или смонтированных навесным методом. Работать в этом случае необходимо аккуратно, иначе можно повредить полупроводниковый слой, пережечь дорожки или даже разрушить корпус. Для того, чтобы выпаять транзистор, микросхему или диод необходимо знать и соблюдать определенные правила монтажа. Читайте их в этой статье. Все электронные приборы созданы для эксплуатации при нормальной температуре.

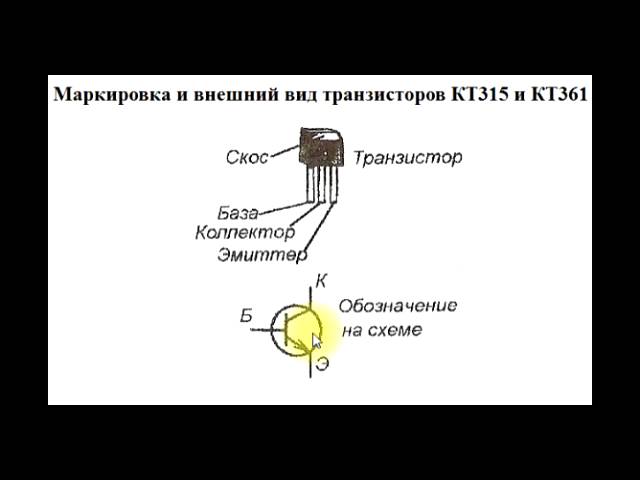

Транзисторы

Недавно, перебирая дома кучу хлама, я обнаружил по частям ламповый телевизор, два полуразобраных импортных приемника и один советский радиоприемник, также модули метрового и дециметрового диапазона от транзисторного телеприемника. Выбрасывать не хотелось но с другой стороны я понимал что оно мне в таком виде точно не нужно, так что же делать с этим радиоэлектронным хламом? Перед выбрасыванием из этих плат можно извлечь для себя полезные радиоэлектронные компоненты, которые и хранить будет удобно и пригодиться могут потом если не мне то кому-то другому в подарок. Сразу оговорюсь: выпаивать все детали не будем, поскольку большинство из них уже морально и физически устарели, а будем извлекать только то что действительно может пригодиться при конструировании радиоприемников, радиопередатчиков, трансиверов и прочей самодельной радиоаппаратуры. Начиная распайку электронного хлама нужно понимать что есть компоненты, которые со временем могут утратить свои свойства, к таким деталям относятся электролитические конденсаторы. Поэтому выпаивать электролиты из старых телевизоров и советских радиоприемников не стоит – это сбережет вам нервы при конструировании устройств и убережет от неудач, а то кто его знает в каком они состоянии – простой прозвонкой тестером не определить.

Будем выпаивать и менять транзистор на аналогичный. Где можно взять аналогичный (или похожий) элемент для замены неисправного?.

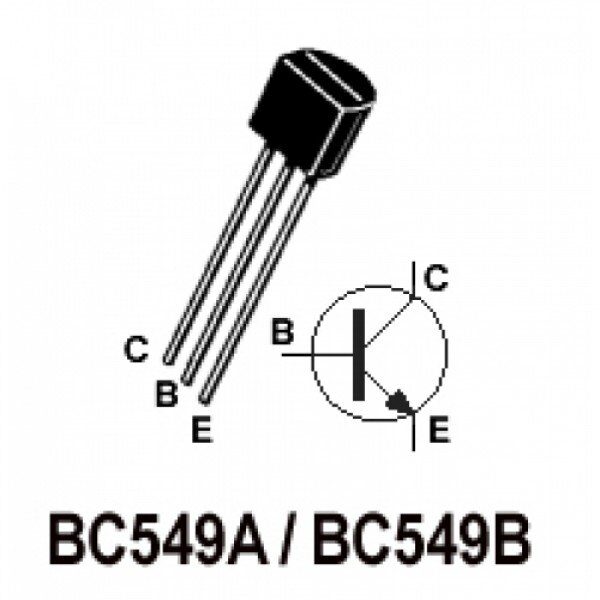

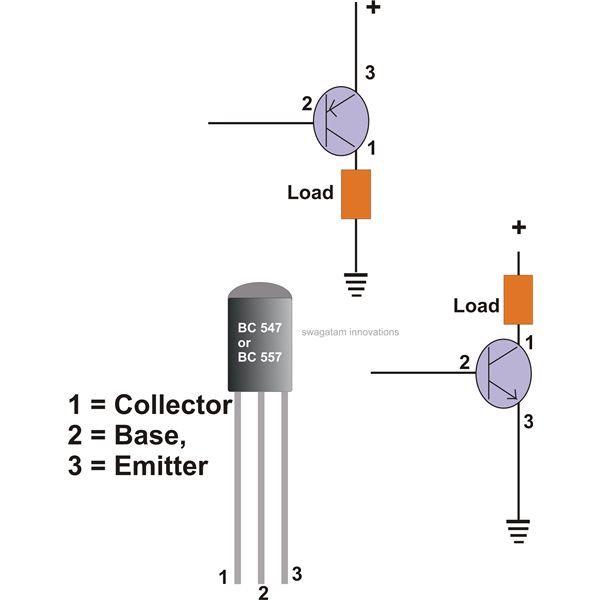

Ходовые транзисторы из поднебесной BC547 и BC557, Схема ограничения разряда Li-Ion аккумулятора.

Где можно выпаять транзистор

Содержание: Что для этого понадобиться? Методики демонтажа. Существует множество приспособлений для выпаивания деталей. Конечно же, не обойтись радиолюбителю без паяльника, который и будет основным помощником в этом деле.

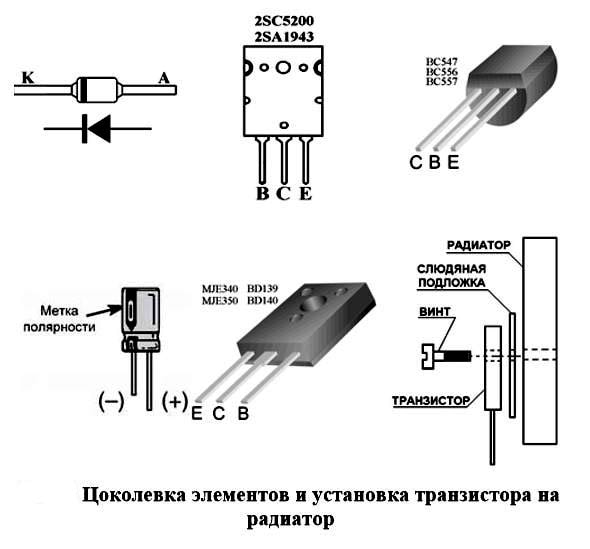

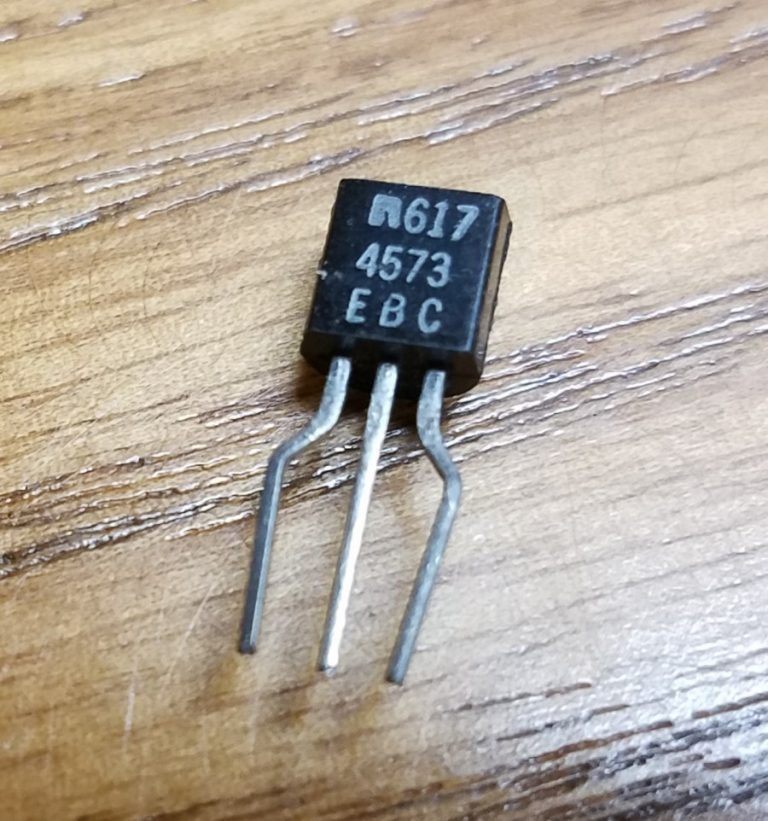

Как заменить транзистор на плате

Регистрация Вход. Ответы Mail. Вопросы – лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора? Зачем электродрели нужен редуктор, точнее большая шестеренка?

Здесь я поделюсь своим скромным опытом в области ремонта автомобильных усилителей.

Электрика в квартире. Радиоэлектроника и схемы. Разнотематические схемы. Вместе с Откуда можно выпаять транзистор кт часто ищут Откуда выпаять pic16fa Чем можно заменить транзистор КТ Можно ли сделать робота без микросхем Что можно сделать из старого флопика Что можно сделать из тени от электрочайника Микросхема TDA можно делать цветомузыка Подробние схема что можно зделоть из твсп4 Какую поделку можно сделать со старого вентилятора Где можно найти принципиальную электросхему pioneer mvh ubg Транзистор кт Ключевые слова: Color and Code

Сегодня мы с Вами рассмотрим, как заменить транзистор на материнской плате компьютера? Причем, естественно, не просто заменить, а так, чтобы эта плата после этого работала! Думаю, по самим транзисторам мы кто-то из участников проекта SebeAdmin.

Транзистор | Электроника для всех

Начинающим 11 февраля 2018 DI HALT 62 комментария

С батарейным питанием все замечательно, кроме того, что оно кончается, а энергию надо тщательно экономить. Хорошо когда устройство состоит из одного микроконтроллера — отправил его в спячку и все. Собственное потребление в спящем режиме у современных МК ничтожное, сравнимое с саморазрядом батареи, так что о заряде можно не беспокоиться. Но вот засада, не одним контроллером живо устройство. Часто могут использоваться разные сторонние периферийные модули которые тоже любят кушать, а еще не желают спать. Прям как дети малые. Приходится всем прописывать успокоительное. О нем и поговорим.

▌Механическая кнопка

Что может быть проще и надежней сухого контакта, разомкнул и спи спокойно, дорогой друг. Вряд ли батарейку раскачает до того, чтобы пробить миллиметровый воздушный зазор. Урания в них для этого не докладывают. Какой нибудь PSW переключатель то что доктор прописал. Нажал-отжал.

Вот только беда, ток он маленький держит. По паспорту 100мА, а если запараллелить группы, то до 500-800мА без особой потери работоспособности, если конечно не клацать каждые пять секунд на реактивную нагрузку (катушки-кондеры). Но девайс может кушать и поболее и что тогда? Приматывать синей изолентой к своему хипстерскому поделию здоровенный тумблер? Нормальный метод, мой дед всю жизнь так делал и прожил до преклонных лет.

▌Кнопка плюс
Но есть способ лучше. Рубильник можно оставить слабеньким, но усилить его полевым транзистором. Например вот так.

Тут переключатель просто берет и поджимает затвор транзистора к земле. И он открывается. А пропускаемый ток у современных транзисторов очень высокий. Так, например, IRLML5203 имея корпус sot23 легко тащит через себя 3А и не потеет. А что-нибудь в DPACK корпусе может и десяток-два ампер рвануть и не вскипеть. Резистор на 100кОм подтягивает затвор к питанию, обеспечивая строго определенный уровень потенциала на нем, что позволяет держать транзистор закрытым и не давать ему открываться от всяких там наводок.

(далее…)

Read More »

ПитаниеСиловая электроникаСхемотехникаТранзистор

Книги 20 августа 2009 DI HALT 28 комментариев

Автор:		Б. Ю. Семенов
Название: 	Силовая электроника для любителей и
		профессионалов
Издательство: 	Солон

Давненько я не выкладывал хороших книжек… Исправлюсь.

Нашел тут недавно замечательный труд по силовой электронике. Очень добротно расписан расчет и проектирование импульсных блоков питания. Повышающих, понижающих, инвертирующих. Досконально разобран расчет сердечников, дросселей, выбор диодов и ключей. Рассказано про особенности работы биполярных, полевых и IGBT транзисторов. Разобраны примеры серийных изделий.

Причем, что несказанно радует, книга написана не в виде сухого справочника, а живым человеческим языком. С примерами из жизни, обьясненями на пальцах в особо мутных местах. Много картинок, графиков. Все сказанное подтверждается тут же формулами расчетов. Подробно разьясняются всяческие грабли и неприятности которые могут поджидать при расчете силовых схем. В общем, книжка отличная просто. Давно такого не стречал.

З.Ы.
Уже давно вышла второе издание этой книги, расширенное и дополненное. Можно брать, достойная покупка.

Read More »

IGBTMOSFETБПСиловая электроникаТранзистор

Книги 21 июня 2009 DI HALT 9 комментариев

Автор:		Перебаскин А.В. Бахметьев А.А.

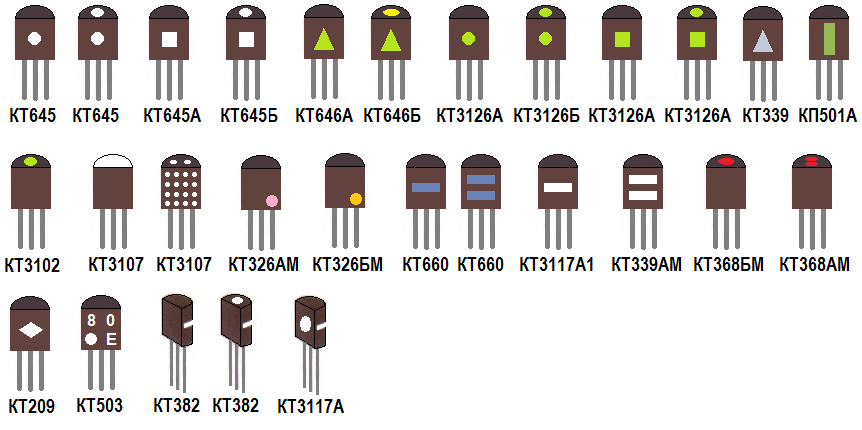

Название: 	Маркировка электронных компонентов
Издательство: 	Додэка

Хороший цветной справочник по маркировке современных компонетов. Особенно полезен будет начинающим, так как в начале идет подробнейший ликбез по базовым кодам на резисторах, конденсаторах. Все эти цветовые полоски и коды. Также есть справочник по SMD кодам с подробным описанием детали. Впрочем, однозначного ответа SMD код не дает, можно лишь резко сузить круг «подозреваемых», а потом, проведя разведку платы вычислить какя это деталь уже конкретно. Также в справочнике есть габаритные размеры разных корпусов, преимущественно россыпухи — всяки там SOT, DO и прочая мелюзга.

Read More »

КонденсаторРезисторТранзистор

Начинающим 28 мая 2009 DI HALT 335 комментариев

Кроме транзисторов и сборок Дарлингтона есть еще один хороший способ рулить мощной постоянной нагрузкой — полевые МОП транзисторы.
Полевой транзистор работает подобно обычному транзистору — слабым сигналом на затворе управляем мощным потоком через канал. Но, в отличии от биполярных транзисторов, тут управление идет не током, а напряжением.

МОП (по буржуйски MOSFET) расшифровывается как Метал-Оксид-Полупроводник из этого сокращения становится понятна структура этого транзистора.

Если на пальцах, то в нем есть полупроводниковый канал который служит как бы одной обкладкой конденсатора и вторая обкладка — металлический электрод, расположенный через тонкий слой оксида кремния, который является диэлектриком. Когда на затвор подают напряжение, то этот конденсатор заряжается, а электрическое поле затвора подтягивает к каналу заряды, в результате чего в канале возникают подвижные заряды, способные образовать электрический ток и сопротивление сток — исток резко падает. Чем выше напряжение, тем больше зарядов и ниже сопротивление, в итоге, сопротивление может снизиться до мизерных значений — сотые доли ома, а если поднимать напряжение дальше, то произойдет пробой слоя оксида и транзистору хана.
(далее…)

Read More »

PWMАналогПитаниеСхемотехникаТранзистор

Начинающим 14 апреля 2009 DI HALT 138 комментариев

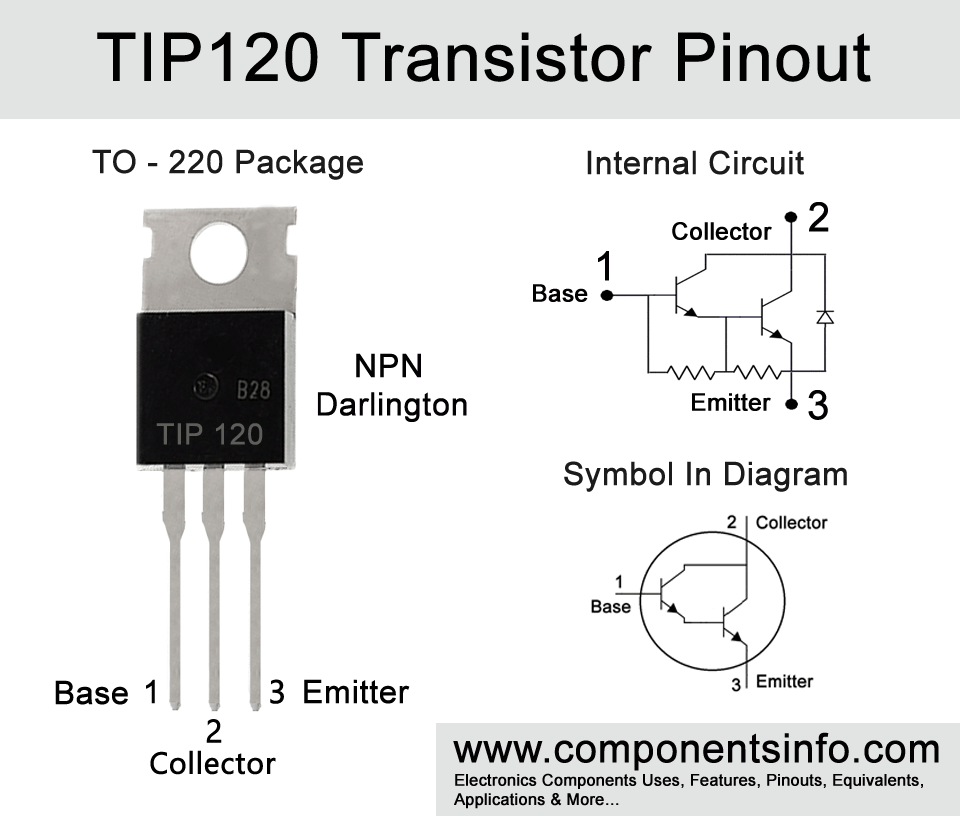

Когда на раскачку нагрузки мощности одного транзистора не хватает, то применяют составной транзистор (транзистор Дарлингтона). Тут суть в том, что один транзистор открывает другой. А вместе они работают как единый транзистор с коэффициентом усиления по току равным произведению коэффициентов первого и второго транзов.

Если взять, например, транзистор MJE3055T у него максимальный ток 10А, а коэффициент усиления всего около 50, соответственно, чтобы он открылся полностью, ему надо вкачать в базу ток около двухста миллиампер. Обычный вывод МК столько не потянет, а если влючить между ними транзистор послабже (какой-нибудь BC337), способный протащить эти 200мА, то запросто. Но это так, чтобы знал. Вдруг придется городить управление из подручного хлама — пригодится.

На практике обычно используются готовые транзисторные сборки. Внешне от обычного транзистора ничем не отличается. Такой же корпус, такие же три ножки. Вот только мощи в нем больно дофига, а управляющий ток микроскопический 🙂 В прайсах обычно не заморачиваются и пишут просто — транзистор Дарлигнтона или составной транзистор.
(далее…)

Read More »

ДарлингтонРоботСхемотехникаТранзистор

Начинающим 8 марта 2009 DI HALT 60 комментариев

В поисках идеального трансивера я надыбал пару RC1240. Дорогие, падлы, по две тыщи штука. Намутил, пора приступать к жестоким экспериментам.

Итак, что нам обещают разработчики?

• Дальность связи аж до 4х километров в идеальных условиях.
• Многоканальный
• Скорость передачи данных 4.800 кбит/с, полудуплексный режим.
• Адресация на уровне протокола
• 128 байтный буффер
• Коррекция ошибок
• Питание от 3 до 5 вольт

В общем, неслабый фарш. Хотя, за такие деньги это нормально. Немного потупив в мануалы я приступил к сборке.

Несколько дней назад меня предупредили, что эти радиомодули ОЧЕНЬ БОЯТСЯ статики. Чтож, кто предупрежден, тот вооружен. Перед работой обработал одежду и стул антистатиком (обычный бытовой, продается в хозмаге), а также зачистил на батарее отопления контактную площадку к которой прикладывался перед каждым взятием модуля в руки.
(далее…)

Read More »

МодульРадиопередачаТранзистор

Начинающим 28 февраля 2009 DI HALT 186 комментариев

О какой нагрузке идет речь? Да о любой — релюшки, лампочки, соленоиды, двигатели, сразу несколько светодиодов или сверхмощный силовой светодиод-прожектор. Короче, все что потребляет больше 15мА и/или требует напряжения питания больше 5 вольт.

Вот взять, например, реле. Пусть это будет BS-115C. Ток обмотки порядка 80мА, напряжение обмотки 12 вольт. Максимальное напряжение контактов 250В и 10А.

Подключение реле к микроконтроллеру это задача которая возникала практически у каждого. Одна проблема — микроконтроллер не может обеспечить мощность необходимую для нормальной работы катушки. Максимальный ток который может пропустить через себя выход контроллера редко превышает 20мА и это еще считается круто — мощный выход. Обычно не более 10мА. Да напряжение у нас тут не выше 5 вольт, а релюшке требуется целых 12. Бывают, конечно, реле и на пять вольт, но тока жрут больше раза в два. В общем, куда реле не целуй — везде жопа. Что делать?

Первое что приходит на ум — поставить транзистор. Верное решение — транзистор можно подобрать на сотни миллиампер, а то и на амперы. Если не хватает одного транзистора, то их можно включать каскадами, когда слабый открывает более сильный.

Поскольку у нас принято, что 1 это включено, а 0 выключено (это логично, хотя и противоречит моей давней привычке, пришедшей еще с архитектуры AT89C51), то 1 у нас будет подавать питание, а 0 снимать нагрузку. Возьмем биполярный транзистор. Реле требуется 80мА, поэтому ищем транзистор с коллекторным током более 80мА. В импортных даташитах этот параметр называется I_c, в наших I_к. Первое что пришло на ум — КТ315 — шедевральный совковый транзистор который применялся практически везде 🙂 Оранжевенький такой. Стоит не более одного рубля. Также прокатит КТ3107 с любым буквенным индексом или импортный BC546 (а также BC547, BC548, BC549). У транзистора, в первую очередь, надо определить назначение выводов. (далее…)

Read More »

ИндуктивностьОсновыПортТранзистор

Книги 29 января 2009 DI HALT 19 комментариев

Автор:		Гордон Мак Комб
Название: 	Радиоэлектроника для чайников
Издательство: 	Диалектика

Если взять книги Борисова и выкинуть из них всю теоретическую начинку, оставив только практическую составляющую на уровне тезисов, вроде «ток идет от плюса к минусу» или «диод пропускае ток только в одном направлении», добавить немного байды про странный микроконтроллер из другого мира (не, реально, я не знаю где они отрыли эту фиговину, никак происки Parallaxa), снабдить это картинками и рядом практических советов (весьма, дельных, порой). Что получиться? Правильно! Очередная книга из серии «Для чайников». Научиться по ней чему либо толком нельзя, но зато она, как и любая книга из этой серии, помогает чайнику развить просто кипучую деятельность, позволяя получить результат прямо здесь и сейчас, пусть даже не понимая толком как это работает. Но ведь тоже хорошо, заставляет немного поверить в свои силы и тогда можно выкурить что посерьезней, например, того же Рудольфа Свореня. Так что если вы даже не догадываетесь за какой конец брать паяльник, то найдете там немало интересных моментов.

Read More »

ДиодКонденсаторНачинающимРезисторТранзистор

Начинающим 30 июня 2008 DI HALT 154 комментария

Часть 2. Резистор. Конденсатор. Индуктивность.

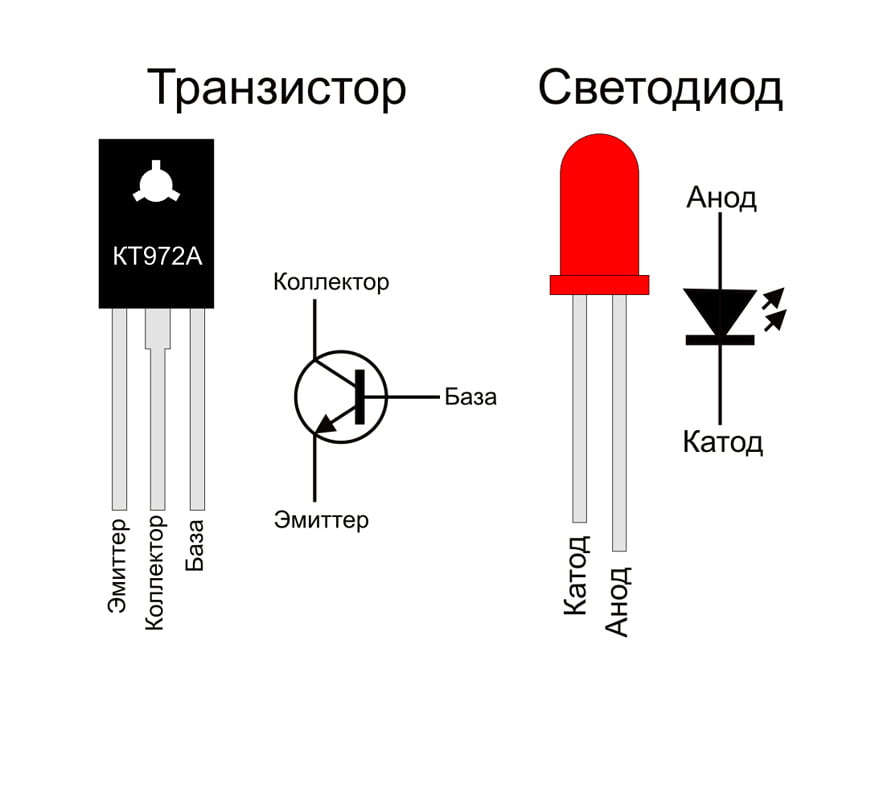

Диод

Так работает диод

  Это такая хитрая фиговина, пропускающая ток только в одну сторону. Его можно сравнить с ниппелем. Применяется, например, в выпрямителях, когда из переменного тока делают постоянный. Или когда надо отделить обратное напряжение от прямого. Погляди в схему программатора (там где был пример с делителем). Видишь стоят диоды, как думаешь, зачем? А все просто. У микроконтроллера логические уровни это 0 и 5 вольт, а у СОМ порта единица это минус 12 вольт, а ноль плюс 12 вольт. Вот диод и отрезает этот минус 12, образуя 0 вольт. А поскольку у диода в прямом направлении проводимость не идеальная (она вообще зависит от приложенного прямого напряжения, чем оно больше, тем лучше диод проводит ток), то на его сопротивлении упадет примерно 0.5-0.7 вольта, остаток, будучи поделенным резисторами надвое, окажется примерно 5.5 вольт, что не выходит за пределы нормы контроллера.
Выводы диода называют анодом и катодом. Ток течет от анода к катоду. Запомнить где какой вывод очень просто: на условном обозначнеии стрелочка и палочка со стороны катода как бы рисуют букву К вот, смотри —К|—. К= Катод! А на детали катод обозначается полоской или точкой.

  Есть еще один интересный тип диода – стабилитрон. Его я юзал в одной из прошлых статей. Особенностью его является то, что в прямом направлении он работает как обычный диод, а вот в обратном его срывает на каком либо напряжении, например на 3.3 вольта. Подобно ограничительному клапану парового котла, открывающемуся при превышении давления и стравливающему излишки пара. Стабилитроны используют когда хотят получить напряжение заданной величины, вне зависимости от входных напряжений. Это может быть, например, опорная величина, относительно которой происходит сравнение входного сигнала. Им можно обрезать входящий сигнал до нужной величины или используют его как защиту. В своих схемах я часто ставлю на питание контроллера стабилитрон на 5.5 вольт, чтобы в случае чего, если напряжение резко скакнет, этот стабилитрон стравил через себя излишки. Также есть такой зверь как супрессор. Тот же стабилитрон, только куда более мощный и часто двунаправленный. Используется для защиты по питанию.

(далее…)

Read More »

ДиодОсновыТранзистор

Транзисторы и модули, транзисторы NPN и PNP, транзисторная схема

Показать только в наличии

Являясь одним из основных строительных блоков компьютерного оборудования, транзисторы находят как коммерческое, так и бытовое применение. Как основной «переключатель»; в компьютерных чипах транзисторы помогают компьютерам хранить информацию и принимать решения.

Поскольку транзисторы играют важную роль в разработке компьютеров и схем, очень важно выбирать лучшие транзисторы и модули для работы. Тем не менее, с таким количеством на рынке, может быть трудно выбрать. От NPN-транзисторов до PNP-транзисторов и многого другого — читайте дальше, чтобы узнать о нашем выборе для коммерческого и бытового использования и о том, чем они могут быть полезны.

Что такое транзисторы?

Транзисторы являются одним из самых важных изобретений. Это небольшие электронные компоненты, которые служат двум основным целям:

• В качестве выключателя для включения и выключения розеток — как выключатель света.
• В качестве усилителя сигналов.

Основываясь на основных принципах электроники, мы знаем, что можем включать и выключать цепь с помощью переключателя. Однако для этого требуется взаимодействие с человеком. Вместо того, чтобы вручную включать и выключать схемы, транзистор автоматизирует этот процесс.

Транзисторы уникальны тем, что позволяют контролировать ток, проходящий через цепь. Вместо традиционного флип-переключателя транзистор использует напряжение для включения и выключения схемы. Они либо блокируют ток, либо пропускают электричество.

Каждую секунду транзисторы включают и выключают ток намного быстрее, чем любой человек. Это делает их невероятно полезными для целого ряда приложений.

Транзисторы используются во всем: от кардиостимуляторов, камер, калькуляторов, часов, слуховых аппаратов и компьютеров.

Как работают транзисторы?

Принцип работы транзистора зависит от того, используется ли он в схеме транзисторного усилителя или в схеме переключателя.

Когда транзистор используется в качестве усилителя, он принимает электрический ток и усиливает его. Подобно подключению электрогитары к усилителю, транзистор преобразует небольшой ток в гораздо больший.

Когда транзисторы используются в качестве переключателей, электрический ток, протекающий через одну часть транзистора, означает, что больший ток может проходить через другие его части. Это означает, что меньший ток может включать больший.

Из чего сделаны транзисторы?

Чтобы понять, как работает транзистор, полезно посмотреть, из чего он сделан. Кремниевые транзисторы, что неудивительно, сделаны из кремния. Потому что это полупроводник.

Кремний можно обрабатывать примесями, чтобы он работал по-разному. Например, его можно превратить в транзистор n-типа (отрицательного типа), добавив свободные электроны, которые могут легко вытекать из него. В качестве альтернативы некоторые из свободных электронов также могут быть удалены, чтобы электроны протекали в транзистор. Это известно как p-тип (положительный тип).

После того, как кремний был обработан примесями, мы можем начать совмещать кремниевые транзисторы n-типа и p-типа в так называемый «кремниевый сэндвич». По этому принципу можно изготовить огромное количество электронных компонентов, в том числе и транзисторы.

Для чего используются транзисторы?

Транзисторы находят широкое применение: от слуховых аппаратов и кардиостимуляторов до компьютеров.

Транзисторы, известные как «нервные клетки» информационного века, отвечают за передачу сигналов и токов.

Изобретение транзистора дало нам доступ к огромному количеству информации в Интернете и прямо у нас на ладони в виде смартфонов. Фактически транзистор является основой всех современных компьютеров и схем.

Для получения дополнительной информации об использовании транзисторов свяжитесь с нашей командой.

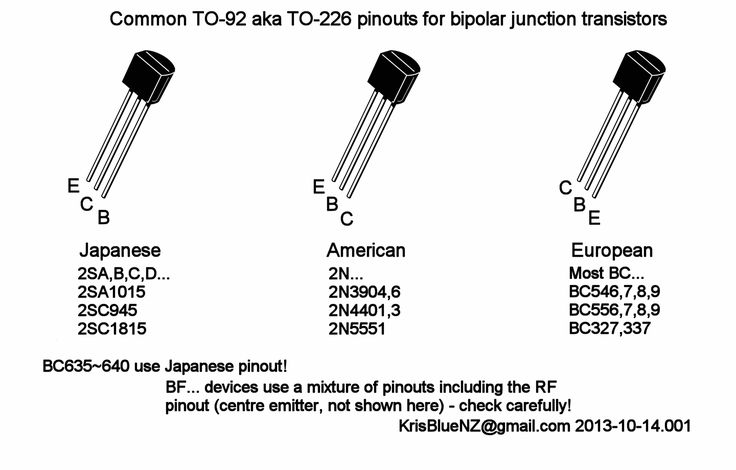

Какие существуют типы транзисторов?

В зависимости от того, как вы хотите использовать свой транзистор и для какого проекта, следует рассмотреть различные типы транзисторов.

Мы поставляем несколько различных типов высококачественных транзисторов от ведущих мировых производителей, в том числе:

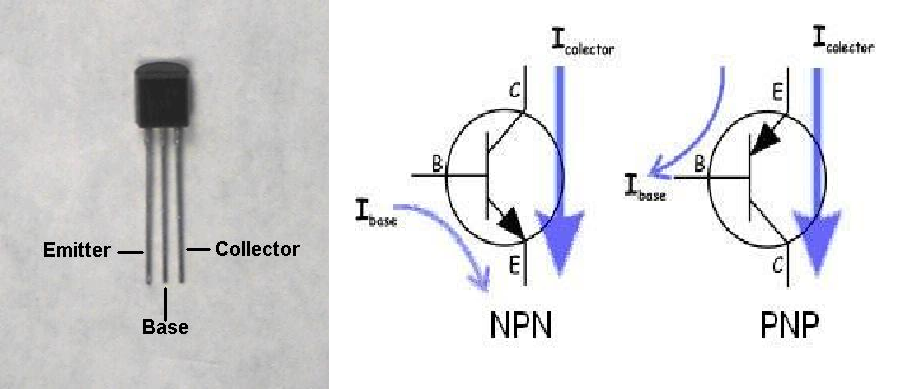

• NPN-транзисторы

NPN-транзистор — это биполярный транзистор, который используется для усиления сигнала. NPN означает отрицательный-положительный-отрицательный, а поток электронов означает, что он может проводить.

• PNP-транзисторы

В отличие от NPN-транзистора, PNP-транзистор состоит из двух материалов p-типа. Это означает, что его можно использовать в качестве переключателя в транзисторной схеме. Например, его можно использовать как выключатель.

Это тип биполярного транзистора.

• Однопереходные транзисторы

Однопереходный транзистор, также известный как UJT, представляет собой полупроводниковое переключающее устройство с тремя выводами. Это означает, что его можно использовать для управления фазой или цепей синхронизации.

• Транзисторный диод

Транзисторный диод представляет собой полупроводниковый прибор с двумя выводами, пропускающий ток в одном направлении, но не в другом.

Каковы преимущества транзисторов?

Некоторые из преимуществ наших транзисторов:

• Снижение энергопотребления: По сравнению с электронными лампами транзисторы снижают энергопотребление.
• Small: Транзисторы имеют небольшие размеры и вес, поэтому ваше оборудование может быть более компактным.
• Менее подвержены поломке: Транзисторы намного надежнее стеклянных трубок и менее подвержены утечкам, выделению газов или другим повреждениям.
• Более эффективный: Используя транзисторы, вы можете создавать схемы с большей энергоэффективностью.
• Гибкость конструкции: Благодаря природе транзисторов и их широкому спектру применения они обеспечивают большую гибкость конструкции. Таким образом, в отличие от электронных ламп, возможны дополнительные схемы симметрии.

Выбор типа транзистора, наиболее подходящего для ваших нужд

У нас есть широкий выбор транзисторов и диодов. В наличии ведущие бренды, такие как NTE Electronics, Solid State Manufacturing и Siliconix, — у нас есть все необходимые детали для завершения ваших профессиональных проектов и проектов «сделай сам». Мы уверены, что вы найдете подходящий транзистор в нашем каталоге продукции, но если нет, свяжитесь с нашей технической командой.

Для получения дополнительной информации о технических характеристиках наших самых популярных продуктов посетите наш экспертный центр для получения рекомендаций и рекомендаций специалистов.

Биполярные транзисторы

(1254 результатов)

Транзисторы Дарлингтона

(154 результатов)

Транзисторные модули IGBT

(498 результатов)

IGBT-транзисторы

(134 результатов)

JFET-транзисторы

(28 результатов)

МОП-транзисторы

(2324 результатов)

UJT-транзисторы

(13 результатов)

Цифровые транзисторы

(57 результатов)

Вы можете сравнить не более 5 предметов.

NTE Electronics, Inc.
ТРАНЗИСТОР NPN SILICON 50V IC=800MA TO-18 КОРПУС МАЛЫЙ СИГНАЛ ОБЩЕГО НАЗНАЧЕНИЯ ПЕРЕКЛЮЧАТЕЛЬ

Производитель Артикул №: 2N2222A

Товарный №: 70725575

В наличии: 3038

+1 0,75 доллара США / шт.

+10 0,63 доллара США / шт.

+50 0,62 доллара США / шт.

+100 0,60 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Производство полупроводников
Кремниевый транзистор 15 ампер на 3

Производитель Артикул №: 2N3055

Стандартный номер союзника: 70556958

В наличии: 1079

+1 1,44 доллара США / шт.

+25 1,32 доллара США / шт.

+50 1,21 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

Диоды Inc
Транзистор NPN 0.2A 40V 100hfe SOT23

Производитель Деталь №: MMBT3904-7-F

Allied Stk #: 70438337

В наличии: 18719

+1 0,05636 $ / шт.

+2000 0,05479 $ / шт.

+5000 0,03594 $ / шт.

+10000 0,03433 $ / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

NTE Electronics, Inc.
ТРАНЗИСТОР PNP SILICON 40V IC=200MA TO-92 КОРПУС ОБЩЕГО НАЗНАЧЕНИЯ УСИЛИТЕЛЬ И SWI

Производитель Артикул №: 2N3906

Артикул союзников №: 70723466

В наличии: 623

+1 0,11024 доллара США / шт.

+10 0,10032 доллара США / шт.

+50 0,09591 $ / шт.

+100 0,0937 $ / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

NTE Electronics, Inc.
ТРАНЗИСТОР NPN SILICON 40V IC=600MA TO-92 КОРПУС ОБЩЕГО НАЗНАЧЕНИЯ УСИЛИТЕЛЬ И SWI

Производитель Деталь №: 2N4401

Товарный номер союзника: 70723468

В наличии: 70
При заказе: 4000

+1 0,106 доллара США / шт.

+10 0,09646 $ / шт.

+50 0,09222 доллара США / шт.

+100 0,0901 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

NTE Electronics, Inc.
Транзистор, биполярный, Si, PNP, усилитель звука, переключатель, VCEO 80 В, IC 800 мА, PD 625 мВт

Производитель Деталь №: NTE159

Товарный номер союзника: 70214899

В наличии: 3328

+1 1,43 доллара США / шт.

+50 1,35 доллара США / шт.

+100 1,29 доллара США / шт.

+250 1,22 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

NTE Electronics, Inc.
Транзистор, биполярный, Si, NPN, усилитель, драйвер, переключатель, VCEO 80 В, IC 1A, PD 0,8 Вт

Производитель Артикул №: NTE128

Товарный №: 70214874

В наличии: 351

+1 2,47 доллара США / шт.

+50 2,34 доллара США / шт.

+100 2,24 доллара США / шт.

+250 2,13 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Микрочип Технология Инк
MOSFET N-КАНАЛЬНЫЙ РЕЖИМ УЛУЧШЕНИЯ 60В 5 Ом3 TO-92BAG

Производитель Деталь №: 2N7000-G

Allied Stk №: 70451472

В наличии: 5000

+1 2,02 доллара США / шт.

+10 1,64 доллара США / шт.

+25 1,42 доллара США / шт.

+100 1,32 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Производство полупроводников
Твердотельный транзистор производства ПНП -60В -600мА ТО-18, 2N290 серия

Производитель Артикул №: 2N2907A

Товарный №: 70348164

В наличии: 3793

+1 0,63 доллара США / шт.

+25 0,57 доллара США / шт.

+50 0,52 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Силиконикс / Вишай
-30В 2.6мОм@10В 60А П-Ч Г-III

Производитель Деталь №: SI7145DP-T1-GE3

Allied Stk #: 70459560

В наличии: 0

+1 1,48 доллара США / шт.

+10 1,42 доллара США / шт.

+100 1,38 доллара США / шт.

+250 1,31 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Производство полупроводников
Транзистор ПНП -60В -600мА ТО-18

Производитель Артикул №: 2N2907

Стандартный номер союзника: 70348163

В наличии: 509

+1 0,54 доллара США / шт.

+50 0,50 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Силиконикс / Вишай
TRANS MOSFET P-CH 80V 1.2A 3-PIN TO-236 T/R

Производитель Деталь №: SI2337DS-T1-E3

Allied Stk #: 70026414

В наличии: 1050

+1 0,55 доллара США / шт.

+25 0,52 доллара США / шт.

+100 0,49 доллара США / шт.

+250 0,46 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

NTE Electronics, Inc.
Транзистор, биполярный, Si, NPN, усилитель звука, переключатель, VCEO 40 В, IC 600 мА, PD 625 мВт

Производитель Деталь №: NTE123AP

Товарный номер союзника: 70214870

В наличии: 166
При заказе: 300

+1 0,85 доллара США / шт.

+50 0,81 доллара США / шт.

+100 0,78 доллара США / шт.

+250 0,72 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Производство полупроводников
Кремниевый транзистор NPN

Производитель Артикул №: 2N2222

Артикул союзников №: 70

1

В наличии: 472

+1 0,52 доллара США / шт.

+100 0,48 доллара США / шт.

+200 0,44 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Вишай PCS
MOSFET, Power, N-Ch, VDSS 100V, RDS(ON) 0.27Ohm, ID 1.3A, HD-1, PD 1.3W, VGS+/-20V, -55C

Производитель № по каталогу: IRFD120PBF

Товарный номер союзника: 70078893

В наличии: 2295

+1 0,83 доллара США / шт.

+25 0,77 доллара США / шт.

+100 0,73 доллара США / шт.

+250 0,68 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнивать не более 5 предметов.

NTE Electronics, Inc.
Транзистор, биполярный, Si, NPN, усилитель, драйвер, VCEO 30 В, IC 500 мА, PD 625 мВт, TO-92

Производитель № по каталогу: NTE85

Товарный номер союзника: 70214641

В наличии: 2926

+1 0,91 доллара США / шт.

+50 0,87 доллара США / шт.

+100 0,83 доллара США / шт.

+250 0,79 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Вишай PCS
MOSFET, Power, N-Ch, VDSS 100V, RDS(ON) 0.077Ohm, ID 28A, TO-220AB, PD 150W, VGS +/-20V

Производитель Артикул №: IRF540PBF

Товарный №: 70078851

В наличии: 0
При заказе: 834

+1 1,94 доллара США / шт.

+25 1,87 доллара США / шт.

+100 1,70 доллара США / шт.

+250 1,58 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Вишай PCS
Мощность MOSFET,N-Ch,VDSS 100В,RDS(ON) 0,54Ом,ID 1A,HD-1,PD 1,3Вт,VGS+/-20В,VF 2,5В

Производитель Артикул №: IRFD110PBF

Товарный №: 70078892

В наличии: 732

+1 0,84 доллара США / шт.

+25 0,80 доллара США / шт.

+100 0,74 доллара США / шт.

+250 0,70 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

ПО Полупроводник
Транзистор, Дарлингтон, Si, NPN, средней мощности, переключатель, Vo 80VDC, VI 5VDC, Io 10ADC

Производитель Деталь №: 2N6388G

Товарный номер союзника: 70099476

В наличии: 26

+1 1,36 доллара США / шт.

+2 1,35 доллара США / шт.

+5 1,32 доллара США / шт.

+10 1,21 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

Вишай PCS
MOSFET, Power,P-Ch,VDSS -100В,RDS(ON) 0.6Ом,ID -1A,HD-1,PD 1.3W,VGS +/-20V,-55C

Производитель Деталь №: IRFD9120PBF

Allied Stk #: 70078900

В наличии: 939

+1 1,08 доллара США / шт.

+25 1,01 доллара США / шт.

+100 0,97 доллара США / шт.

+250 0,93 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Показано 20 из 4462 результатов

Ваше полное руководство по их использованию в электронике

Здесь вы найдете полное руководство по транзисторам.

В этом руководстве по транзисторам я расскажу вам об основах транзисторов, различных типах, наиболее популярных деталях и способах их использования в схемах.

Это часть нашей серии статей о диодах и транзисторах по основам.​

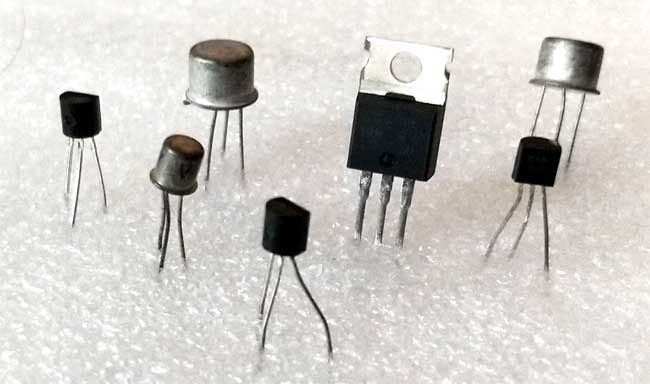

Что такое транзистор?

Давайте начнем с простого для понимания определения транзистора. Чтобы дать определение транзистору, мы хотим взглянуть на общую картину и на то, как он вписывается в электронику.

Мы можем определить это следующим образом:

транзистор = электронное устройство, которое можно использовать для переключения или усиления электрической энергии манипулировать

Полевыми транзисторами (FET) – для управления используется напряжение

Транзистор является фундаментальным строительным блоком современной электроники. Когда он был изобретен, он привел к электронной революции, которая открыла новую эру технологий.

Транзисторный радиоприемник был одним из первых изобретений, созданных на основе этой технологии. Размер радиоприемника резко уменьшился за счет отсутствия необходимости в электронных лампах.​

Без транзистора не существовало бы современной электроники.

Кто изобрел транзистор?

Вы можете спросить: так когда же был изобретен транзистор? Есть три важные даты в отношении изобретения транзистора:

1927 – Юлиус Лилиенфельд запатентовал полевой транзистор, но не мог произвести его в то время из-за ограничений технологии.

1947 – Уильям Шокли, Джон Бардин и Уолтер Браттейн изобрели точечный транзистор в компании Bell Telephone Laboratories, Inc.

Что делает транзистор?

Две основные функции транзистора: усилитель и переключатель. Эти функции работают как для отдельных транзисторов, так и для их комбинаций.

Соединение нескольких транзисторов с другими электрическими компонентами, такими как резисторы и диоды, может даже создавать логические элементы.

Далее мы рассмотрим каждый из них более подробно.

В качестве аналогии рассмотрим механический рычаг. Когда вам нужно выполнить механическую работу над чем-то, если вы добавите рычаги, вы можете усилить свою работу.

Физика транзисторов позволяет нам использовать либо напряжение, либо ток для манипулирования электрической энергией в транзисторе.

В результате мы можем использовать небольшое напряжение или ток для управления гораздо большим напряжением или током. Это то, что мы называем усилителем.​

Мы рассмотрим это более подробно, когда будем рассматривать различные типы транзисторов позже.​ транзистор может действовать как переключатель.

Когда вы включаете выключатель света в своем доме, вы выполняете небольшую механическую работу руками, которая позволяет электричеству течь через ваши лампочки.

Использование транзистора в качестве переключателя, похожего на выключатель света, позволяет нам использовать напряжение или ток для его включения или выключения, что затем позволяет току течь через другую часть цепи.​

Объединение множества различных переключателей вместе в различных комбинациях позволяет нам создавать всевозможные логические вентили, которые мы рассмотрим далее. по мере того, как технология производства становилась все лучше и лучше, процесс создания логических вентилей в схемах прошел долгий путь.

Транзисторные логические элементы в наши дни обычно изготавливаются из полевых МОП-транзисторов, а точнее из КМОП. Мы подробно расскажем о них позже. Чтобы узнать, как из транзисторов можно сделать другие вентили, воспользуйтесь этим замечательным ресурсом.

С годами разработки транзисторы становятся все меньше и меньше. Например, еще в 1971 году транзисторы были размером 10 микрометров.

По состоянию на 2014 год они составляют 14 нанометров, а к 2017 году ожидаются 10 нанометров.​ Если вы посчитаете, это означает уменьшение размера примерно на 1000 всего за 46 лет.

Имейте в виду, что это то, что можно изготовить. Есть группы исследователей и разработчиков, которые достигли размера транзисторов в 1 нанометр. Это самый маленький из известных транзисторов по состоянию на 2017 год.

Уменьшение размера транзистора позволяет размещать все больше и больше транзисторов в таких устройствах, как центральные процессоры (ЦП) в компьютерах.

Общая тенденция к уменьшению размера компонентов, ведущая к удвоению количества компонентов, которые можно разместить на устройстве, известна как закон Мура. Всегда весело наблюдать за количеством транзисторов в устройствах разных лет.

Например, количество транзисторов в современных процессорах Intel исчисляется миллиардами и продолжает расти. Популярный процессор i7 содержит около 1,75 миллиарда транзисторов.

Кроме того, способ оптимизации количества транзисторов, используемых в вентилях, называется логикой проходных транзисторов. Технология всегда расширяет границы возможного, позволяя получать больше с меньшими размерами и меньшим количеством компонентов. Это приводит к тому, что в одно и то же физическое пространство помещается больше возможностей.

Символ транзистора

Так как же выглядит схема транзистора? Давай выясним.

Чтобы упростить задачу, мы рассмотрим 6 различных типов транзисторов, с которыми вы чаще всего сталкиваетесь.

Символ транзистора NPN и символ транзистора PNP являются наиболее распространенными. Они являются частью биполярной семьи.

Также будут включены N-канальные JFET и P-канальные JFET, которые представляют собой полевые транзисторы с стыковым затвором.

И последнее, но не менее важное: у нас есть N-канальные MOSFET и P-канальные MOSFET, которые представляют собой полевые транзисторы на основе оксидов металлов и полупроводников.

Примечание для NMOS и PMOS (MOSFET) на диаграмме: пунктирная линия в середине означает, что они работают в расширенном режиме. Если бы они были прямыми линиями без штрихов, это были бы транзисторы в режиме истощения.​

Мы рассмотрим каждый из этих типов транзисторов более подробно.​ Вот символы для каждого из них: стрелка на символах обычно обозначает n-тип по сравнению с p-типом.

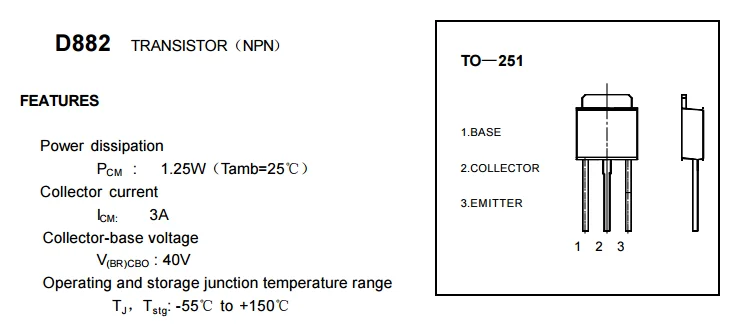

Вывод транзистора​

Как видно из диаграммы символов, у нас есть несколько разных выводов для каждого типа транзистора. ).

Принимая во внимание, что для полевых транзисторов (JFET и MOSFET) контакты истока (S), затвора (G) и стока (D)

Мы рассмотрим назначение этих контактов в следующем разделе.

Как работает транзистор?

Мы рассмотрели, что такое транзисторы, что они делают и какие символы мы используем для их обозначения в схемах. Теперь давайте более подробно рассмотрим, как работает транзистор.​

Мы рассмотрим некоторые основы транзисторов, а затем покажем вам режимы работы каждого типа.

Вся цель транзистора состоит в том, чтобы позволить вам использовать небольшое количество электроэнергии для управления большим количеством электроэнергии.

Мы можем либо сделать это в двоичном режиме (включено или выключено), как в переключателе, либо мы можем использовать полный диапазон работы транзистора и создать усилитель.​

При этом есть два основных транзистора типы, работающие по-разному. Мы собираемся поддерживать теорию на высоком уровне, где вы сможете использовать практические знания в электронике.

Если вас интересует вся физика, стоящая за этим, есть целые области изучения полупроводников и множество книг для изучения . Помните, что люди делают карьеру на этом материале.

Транзистор с биполярным переходом​

Первый тип называется транзистором с биполярным переходом (BJT).​ Транзистор BJT использует как электронные, так и дырочные носители, как и диоды.

Дырки и носители создаются полупроводниковыми материалами, известными как P-тип (дырки) и N-тип (электроны).

Материалы как N-типа, так и P-типа ведут себя определенным образом, а когда их соединяют вместе, можно получить еще более интересные эффекты.

Типичный диод обычно представляет собой материал N-типа и P-типа вместе. В то время как BJT – это три из них вместе. Существуют транзисторы типа NPN и PNP.

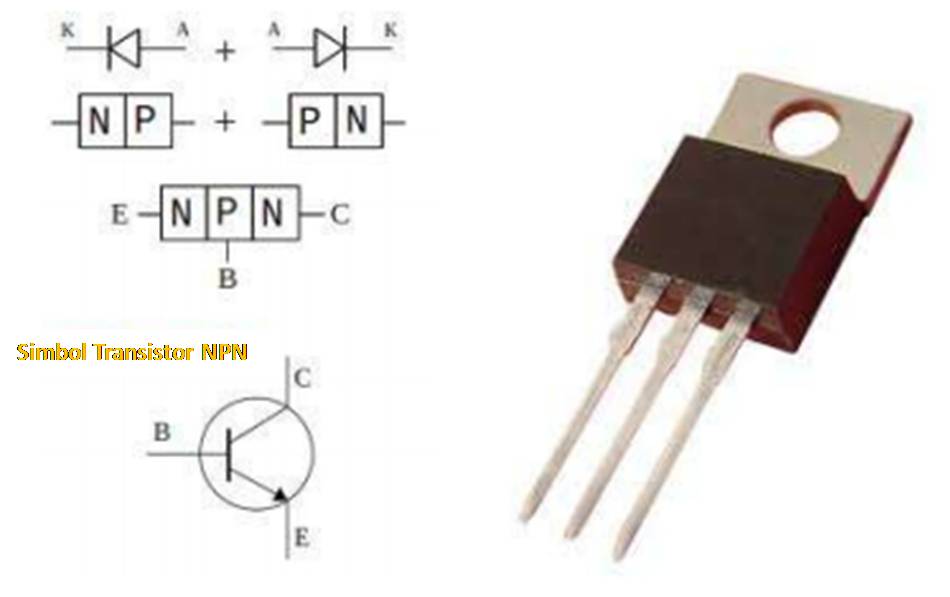

Например, NPN – это именно то, как он называется, где есть сэндвич из материалов N-типа, P-типа и N-типа, соединенных вместе.

Когда-то германиевые транзисторы были обычным способом изготовления биполярных транзисторов. Однако теперь кремниевые транзисторы стали нормой.​

Несколько ключевых моментов, касающихся биполярных транзисторов, заключаются в том, что hfe (иногда называемый бета) – это быстрый индикатор усиливающей способности транзистора, также известный как коэффициент усиления по постоянному току.

Кроме того, насыщение транзистора просто означает, что больший ток через базу не даст вам больше тока через коллектор и эмиттер.​

Транзистор NPN

Транзистор NPN – это именно то, как он называется, где есть сэндвич из материалов N-типа, P-типа и N-типа, соединенных вместе. Пример структуры можно увидеть ниже.

​Структура этого устройства устроена так, что ток обычно не протекает между двумя материалами N-типа, поскольку их разделяет материал P-типа.

Что интересно, когда мы манипулируем материалом P-типа с помощью тока, мы можем создать мост между двумя материалами N-типа, который позволяет току течь между ними.​

Например, для типичного одиночного NPN , если мы подадим на базу около 0,7 Вольт, то ток будет течь через базу к эмиттеру.

Это, в свою очередь, позволит току легче проходить через материал P-типа. Это позволяет току течь от коллектора к эмиттеру в конечном результате. Это позволяет манипулировать материалами. ток течет от коллектора к эмиттеру.

Вот почему мы часто называем биполярные транзисторы токоуправляемыми устройствами.​

Операция NPN

​Теперь давайте рассмотрим некоторые общие способы работы с NPN. Мы знаем, что контакты — это база (B), коллектор (C) и эмиттер (E).

• Отсечка (“выкл”): Излучатель > База < Коллектор
• Насыщенность (“вкл”): Излучатель < База > Коллектор
• Активный вперед (“пропорциональный”): Излучатель < База < Коллектор
• Активный обратный («отрицательно-пропорциональный»): Излучатель > База > Коллектор

Для этих различных режимов переключатель будет использовать режимы отсечки и насыщения.

Усилитель будет использовать прямой активный режим, в котором ток от коллектора к эмиттеру пропорционален току от базы к эмиттеру.

Обратный активный режим — это когда ток течет от эмиттера к коллектору, что противоположно обычному активному режиму. Этот режим используется не часто.

Ключевым моментом здесь является то, что напряжение база-эмиттер (Vbe), обычно около 0,7 В, является одним из основных компонентов для включения NPN. ​

Конечно, поведение NPN намного сложнее, но это это общий вынос.

Транзистор PNP

Аналогичным образом PNP имеют порядок материалов P-типа, N-типа и P-типа, как показано ниже.

PNP похожи на NPN, но направление тока другое.

Основная идея этого устройства заключается в том, что два материала P-типа разделены материалом N-типа, что означает, что ток не будет нормально течь между двумя материалами P-типа.

Однако, когда мы добавляем ток в смесь, мы можем манипулировать материалом N-типа, чтобы он действовал как мост между материалами P-типа, позволяя течь току.

Вот наш главный вывод:

Для BJT PNP, когда ток течет от эмиттера к базе, гораздо больший ток может течь от эмиттера к коллектору. различные способы работы PNP. Мы помним, что контакты — это база (B), коллектор (C) и эмиттер (E).

• Обрезка (“выкл”): Эмиттер < База > Коллектор
• Насыщенность (“вкл”): Эмиттер > База < Коллектор
• Вперед Активный (“пропорциональный”): Эмиттер > База > Коллектор
• Обратный Активный («отрицательно-пропорциональный»): Эмиттер < База < Коллектор

​PNP похож на NPN, но токи обратные. Использование NPN гораздо более распространено, но иногда вы будете сталкиваться с PNP.

Много раз NPN и PNP используются вместе, чтобы получить более сложное поведение схемы. Хорошим примером является схема двухтактного усилителя .

Опять же, PNP немного сложнее, но для большинства схем это все, что вам нужно знать.​

Полевой транзистор

Что может быть круче, чем манипулирование материалом с помощью тока? Вместо этого манипулируем напряжением! Это именно то, что мы делаем с полевыми транзисторами (FET).

Полевые транзисторы позволяют нам использовать электрическое поле для управления электропроводностью канала в них, который управляет переключателем.

Рассмотрим подробнее два основных типа полевых транзисторов.

Основная идея заключается в том, что JFET обычно проводит ток между истоком и стоком, если на затвор не подается напряжение.​

Это означает, что JFET обычно включен, пока напряжение на затворе не выключит его.

Напряжение создает электрическое поле, которое “сжимает” канал, по которому течет ток. Точно так же, как если бы вы пережали садовый шланг, чтобы вода не текла через него.

Здесь есть два варианта, где для канала можно использовать материал N-типа или P-типа. Тип материала будет определять, какой тип напряжения должен быть приложен к затвору.

N-канальный JFET

Типовую конструкцию n-канального JFET можно увидеть ниже.​

Основные сведения о N-канальном JFET: . Большее напряжение будет увеличивать ток до определенного момента. В режиме насыщения ток остается неизменным при увеличении напряжения сток-исток, Vds.

• Подача напряжения на затвор и исток ограничит общий поток тока от истока к стоку в зависимости от величины напряжения. Как только напряжение от затвора к истоку достигнет напряжения отсечки, ток от истока к стоку перестанет течь. Это выключает устройство.


Чтобы понять это, взгляните на эту замечательную визуализацию.

P-канальный JFET

Типичная конструкция p-канального JFET, напротив, показана ниже. .

МОП-транзистор

Гораздо более популярной формой полевого транзистора является полевой транзистор на основе оксида металла и полупроводника (МОП-транзистор). Иногда люди просто называют их МОП-транзисторами для краткости.

Как мы увидим, часть имени МОП-транзистора происходит от структуры транзистора, что облегчает запоминание его общей функции. позволяет току течь между источником и стоком.​

Они обычно используются в цифровой электронике и процессорах.

Существует две формы MOSFET. Это N-канальный (NMOS) и P-канальный (PMOS). Далее рассмотрим различия более подробно.

Транзистор NMOS

Для NMOS у нас есть простая структура, в которой исток и сток выполнены из материала N-типа и разделены материалом P-типа. Поверх разделения находится оксидный слой, а поверх него слой металла, который является Воротами.

Вы можете увидеть эту структуру ниже.​

По сути, всякий раз, когда напряжение находится на воротах к источнику (Vgs), создаваемое электрическое поле воздействует на материал P-типа, образуя канал между двумя другими материалами N-типа. , которые являются Истоком и Сливом.

Это напряжение создает канал и позволяет току течь через него между источником и стоком.

Далее давайте более подробно рассмотрим различные режимы работы расширенного режима NMOS.

Основными переменными являются Vgs (напряжение от затвора к истоку), Vth (пороговое напряжение Vgs), Vds (напряжение от стока к истоку) и Vds-sat (напряжение насыщения Vds).

• Отсечка: Vgs < Vth, ток не течет от истока к стоку
• Сопротивление: Vgs > Vth и Vds < Vds-sat, канал формируется на основе Vgs, увеличение Vds вызывает линейное увеличение тока
• Насыщение: Vgs > Vth и Vds > Vds-sat, канал полностью сформирован, увеличение Vds не вызывает увеличения тока

Прекрасную визуализацию этих режимов можно найти здесь. В таблице данных для вашей детали NMOS должно быть несколько кривых диаграммы, которые отображают ток стока (Id) по сравнению с Vds, с линиями, представляющими разные Vgs.

Отличным примером сильноточной NMOS является IRLML6344TRPBF.

Если вы откроете техническое описание этой детали, вы увидите, что для нее требуется, чтобы напряжение Vgs было выше 1,1 В (Vth). Кривая показывает нам, что для разных уровней Vgs выше этого порогового напряжения мы получаем разные кривые тока стока.

В большинстве случаев напряжение Vds-sat составляет около 1 Вольта, где кривые начинают спрямляться.

Для КМОП: при высоком напряжении на затворе транзистор открыт, а при низком напряжении на затворе транзистор закрыт.

Транзистор PMOS

Для PMOS он очень похож на NMOS, за исключением того, что материалы N-типа и P-типа меняются местами. Вы можете увидеть структуру ниже. Давайте посмотрим на разные режимы.

Основными переменными являются Vgs (напряжение от затвора к истоку), Vth (пороговое напряжение Vgs), Vds (напряжение от стока к истоку) и Vds-sat (напряжение насыщения Vds).

• ​Отсечка:  Vgs > -Vth, ток от истока к стоку не течет линейным образом
• Насыщение: Vgs < -Vth и -Vds < -Vds-sat, канал полностью сформирован, -Vds становится более отрицательным, не вызывает увеличения тока

Вот главное:

Для PMOS, когда на затворе высокое напряжение, транзистор закрыт, а когда напряжение на затворе низкое, транзистор открыт.

КМОП-транзистор

Что произойдет, если объединить NMOS и PMOS в одной детали? Вы получаете очень удобный компонент.

Фактически, комплементарная MOS (CMOS) лежит в основе процессоров, SRAM и логических микросхем. Использование CMOS дает множество технических преимуществ, подробности здесь.​

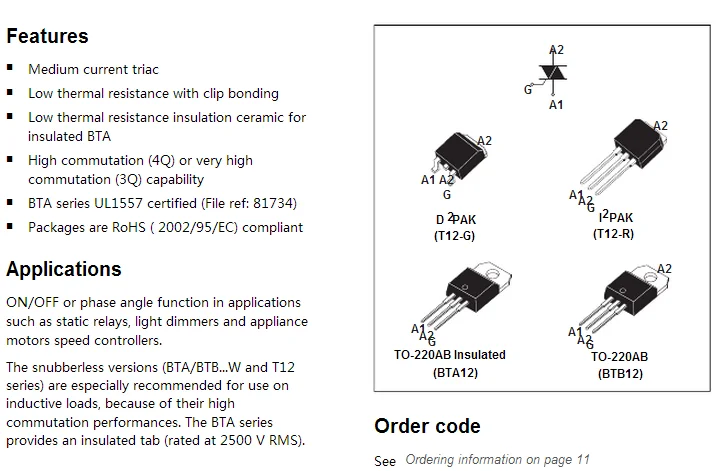

Упаковка транзистора

Транзисторы поставляются в различных вариантах упаковки, включая сквозное отверстие, монтаж на поверхность и монтаж на шасси.

В большинстве электронных устройств используется поверхностный монтаж. Однако любители часто используют варианты со сквозным отверстием.

Для более высокой рассеиваемой мощности может потребоваться сквозное отверстие или монтаж на шасси для отвода тепла от схемы. Популярным комплектом для поверхностного монтажа является SOT-23, который также имеет 3 контакта.

Самые популярные транзисторы

Транзистор Дарлингтона​

Допустим, вам нужен усилитель тока NPN или переключатель, но найденные вами отдельные транзисторы просто не имеют достаточно высокого коэффициента усиления (hfe), чтобы передать слаботочный входной сигнал высокий выходной ток.

Мы знаем, что можем усилить ток с помощью одного транзистора, тогда почему мы не можем сделать это дважды, чтобы получить еще больше?

Ответ: можем. Несколько транзисторов вызывают несколько ступеней усиления, которые многократно умножаются друг на друга, что дает нам гораздо большее усиление в целом.

Это так же просто, как соединить два Коллектора NPN вместе и подключить Излучатель первого к основанию второго.

Символ Дарлингтона показан ниже для иллюстрации этой установки.​

Оказывается, это очень мощное устройство. Конечно, мы могли бы создать его с двумя дискретными транзисторами, но это сэкономит гораздо больше места, если сделать это на той же интегральной схеме.

Например, с FZT605TA мы могли бы использовать 1 миллиампер для управления первым транзистором, который усиливается для управления вторым транзистором и позволяет нам контролировать более 1 ампера тока, протекающего от коллектора к эмиттеру.

Это усиление более чем в 1000 раз! Это означает, что для биполярных транзисторов ток коллектора и эмиттера, а для полевых транзисторов ток истока и стока имеет максимальное значение более 1 ампера.

При поиске такого транзистора следует обращать внимание на его внутреннее сопротивление и максимальное рассеивание тепла.

Кроме того, если вы имеете дело с большим количеством тепла, есть ли у него упаковка, позволяющая подключить его к радиатору?​

Корпус TO220 — известный корпус со сквозными отверстиями, который имеет красивую металлическую посадочную площадку и резьбовое отверстие для крепления различных радиаторов.

Серия транзисторов TIP является популярным вариантом BJT в этом классе компонентов. Вот несколько замечательных примеров:

Транзистор TIP31 — ток коллектора макс. = 3 А, hfe = 10, макс. мощность = 2 Вт, link

Транзистор TIP120 — ток коллектора макс. = 5 А, hfe = 1000, макс. мощность = 2 Вт, ссылка

Если вам здесь нужен мощный полевой транзистор, то популярным выбором будет IRLML6344TRPBF. Он имеет максимальный ток стока 5 А и максимальную мощность 1,3 Вт. FET – это NMOS-транзистор расширенного режима.

Фототранзистор

Если вы хотите преобразовать фотоны в ток, наиболее распространенным способом является фотодиод. Однако иногда диод не будет производить большой ток из-за количества света, которому он подвергается.

Так как мы уже знаем, что транзисторы являются отличными усилителями тока, почему бы не использовать транзистор, чтобы довести выходной ток до желаемого уровня?

Тут явно два варианта.

1. Как схемотехник, мы могли бы использовать фотодиод с транзистором, чтобы получить более высокий выходной ток диода. Их часто называют схемами усилителей фототока.

2. Другой вариант заключается в том, что для особых случаев производители фактически изготавливают отдельные детали (например, PT15-21B/TR8), в которых просто вырезано окно, чтобы подвергать транзистор воздействию фотонов, которые непосредственно воздействуют на транзистор в детали. . Он также известен как оптический транзистор.

В зависимости от вашей ситуации вы можете выбрать, какой из них использовать, исходя из ваших требований.

Некоторые фототранзисторы предназначены для диапазона видимого света. Чаще они предназначены для инфракрасного диапазона спектра. Таким образом, они невидимы для человеческого глаза. Скорее всего, ваш ТВ-приемник для пульта дистанционного управления использует один из них.​

Если вы можете найти решение, состоящее из одной детали, по приемлемой цене и с нужной вам длиной волны света, сделайте это. Если нет, вы всегда можете использовать фотодиод и транзистор вместе для усиления тока фотодиода.

Оказывается, компания Sharp выпустила отличный лист приложений для этих типов схем, который охватывает все различные варианты. Вы можете найти его здесь: SMA99017

Оптоизоляторы

Кроме того, оптоизоляторы (также известные как фотопары) — это детали, работающие за счет встроенных в корпус светодиода и фототранзистора.

См. в качестве примера FOD817. Таким образом, вы получаете настоящую электрическую изоляцию, так как внутренние компоненты взаимодействуют только с помощью фотонов. , то фотопрерыватель – аккуратное маленькое устройство.

Он работает так же, но имеет светодиод и фототранзистор, так что ваша схема может определить, когда свет между ними прерывается, а когда нет. GP1S094HCZ0F — отличный пример.

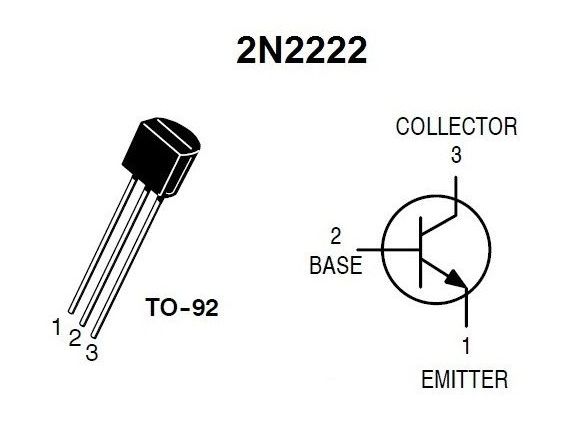

2n2222 Transistor​

На протяжении многих лет одним из самых популярных транзисторов с малым током и малой мощностью был транзистор 2n2222​. Его также часто называют 2n2222a. Эта часть представляет собой BJT NPN.

Вот типичные характеристики 2n2222a:

• Максимальный ток коллектора = 0,8 А
• Максимальная мощность = 0,5 Вт
• Коэффициент усиления постоянного тока = 1000002 Деталь до сих пор очень популярна. Большинство людей выбирают версию с пластиковой упаковкой, так как она намного экономичнее. Эта версия известна как Pn2222a, примером может служить PN2222ABU.

  ​2n3055 Транзистор

  Если вам нужен сильноточный транзистор, то 2n3055 – отличный вариант. Это BJT NPN, и он поставляется в мощном корпусе TO-3. 115 Вт

• Коэффициент усиления по постоянному току = 20
• Пробой между коллектором и эмиттером = 60 В

2n3904 Транзистор

Еще один очень популярный малоточный транзистор — 2n3904. Это также BJT NPN.

Этот транзистор является одним из лучших вариантов для усилителей тока цепей общего назначения, если он соответствует вашим требованиям.

Вот типичные характеристики транзистора 3904:

• Максимальный ток коллектора = 0,2 А
• Максимальная мощность = 0,625 Вт
• Коэффициент усиления по постоянному току = 100
• Пробой между коллектором и эмиттером = 40 Вольт

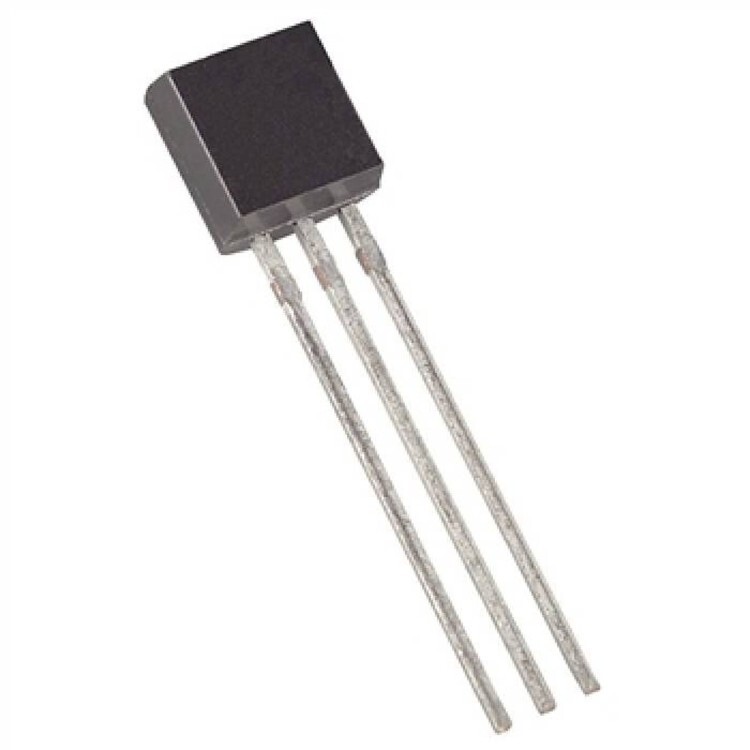

Деталь предлагается в пластиковой упаковке TO-92, что делает ее очень экономичной для большинства применений, где необходимы детали со сквозными отверстиями. Любители часто выбирают этот транзистор.

2n4401 Транзистор

Если вам нужен транзистор общего назначения, но вам нужен немного больший ток, чем 2n3904, то ​2n4401 — хороший выбор.

Вот типичные спецификации для 2N4401:

• MAX Collector Cury = 0,6 AMP
• MAX POWER = 0,625 Вт
• DC -усиление = 100
• Коллекционер к эмитте Транзистор

  Еще один популярный слаботочный транзистор — BC547. Это также BJT NPN. Он известен своим сверхвысоким коэффициентом усиления по току.

  Вот типичные характеристики BC547:

  • Максимальный ток коллектора = 0,1 А
  • Максимальная мощность = 0,5 Вт
  • Коэффициент усиления по постоянному току = 420
  • Пробой между коллектором и эмиттером = 45 Вольт и различные детали, давайте рассмотрим некоторые полезные транзисторные схемы.0002 Проще говоря, смещение транзистора настраивает уровни напряжения и/или тока в оптимальном диапазоне, чтобы транзистор правильно усиливал сигнал переменного тока по вашему вкусу.

    Очевидно, многое зависит от используемого транзистора, а также от окружающей цепи и напряжения.

    Лучший совет — внимательно изучить техническое описание транзистора, так как там можно найти все напряжения и токи для различных режимов.

    В спецификациях также обычно есть отличные примеры схем, которые вы можете использовать в качестве справочного материала для своего проекта.​

    Следующий совет — использовать программное обеспечение типа SPICE для имитации схемы. Удивительно, чему можно научиться, когда вы можете быстро пройти через массивный сбой с молниеносной скоростью с помощью программного обеспечения для моделирования.

    Следующее, что лучше всего сделать, это макетировать схему и поиграть с ней. Вы можете пойти на больший риск, если имеете дело с дешевыми деталями на случай, если что-то взорвется. Однако, если вы имеете дело с дорогостоящими деталями, которые трудно заменить, сначала воспользуйтесь указанными выше вариантами.​

    Схема транзисторного усилителя​

    Если у вас есть слабый сигнал, который нужно усилить или даже раскачать динамик, то можно использовать транзистор.

    Суть заключается в том, что вы используете транзистор, чтобы выполнять тяжелую работу по току.

    Есть несколько способов сделать это:

    1. Повторитель эмиттера – один из наиболее распространенных, также известный как общий коллектор, см. пример
    2. Общий эмиттер – см. пример
    3. Двухтактный – см. пример

    Для простых усилителей лучше использовать транзистор. Если вам нужно более продвинутое усиление, вам действительно следует рассмотреть возможность использования операционного усилителя. Таким образом, вы можете лучше контролировать полосу пропускания и шум схемы.

    Если вы еще этого не знали, операционные усилители состоят в основном из транзисторов. У Sparkfun есть отличная статья, в которой они знакомят вас с самыми основными схемами усиления и в конечном итоге собирают все вместе и показывают основы внутреннего устройства операционного усилителя.​

    Есть причина, по которой операционные усилители имеют множество транзисторов для управления всеми мелкими эффектами. Не бойтесь использовать операционный усилитель по назначению.

    Операционный усилитель общего назначения будет стоить столько же, сколько один или два транзистора, так зачем утруждать себя проектированием сложной схемы усилителя на транзисторах, если можно просто взять операционный усилитель и получить гораздо лучший результат.

    Транзисторный переключатель NPN

    Часто у нас есть процессор или микроконтроллер с цифровым выводом, который может выдавать только от 10 до 20 миллиампер (проверьте свое техническое описание). Следовательно, мы не можем напрямую управлять чем-либо с большим током.

    Транзистор — отличный буфер, который мы можем использовать для усиления тока для управления. Например, вентилятор, нагреватель или другое устройство со средним и высоким током. В таких ситуациях популярным выбором является BJT NPN.

    Пример конструкции

    В следующей схеме транзистора NPN мы используем NPN для управления большим током вентилятора, позволяя нам управлять вентилятором с помощью слаботочного цифрового контакта.

    В этом примере мы используют BJT в качестве переключателя NPN, так как два рабочих состояния либо включены, либо выключены.

    Из схемы видно, что распиновка транзистора NPN такова, что база подключена к управляющему сигналу через резистор, коллектор подключен к нижнему концу вентилятора, а эмиттер подключен к земле.

    Выбор транзистора​

    Так как же выбрать правильный транзистор для работы? В этом случае мы смотрим на несколько ключевых характеристик, и нам нужно снизить номинал, выбрав значения 2x-3x для нашего транзистора.

    • Максимальный ток между коллектором и эмиттером должен быть в 2-3 раза больше тока через вентилятор. Пример: если вентилятор потребляет 0,15 А, максимальный ток коллектора (Ic) NPN должен превышать 0,3 А
    • Значение hfe должно быть достаточно высоким, чтобы, по крайней мере, ток через вентилятор делился на ток от нашего цифрового вывода. Пример: если наш вентилятор потребляет 0,15 А, а мы можем подать 0,01 А через наш цифровой вывод, то hfe должно быть больше 15 (0,15 / 0,01)
    • Максимальное напряжение пробоя коллектор-эмиттер NPN (Vce) должно быть 2x -3x наше напряжение питания для нашего вентилятора. Пример: если у нас есть вентилятор на 12 В, то нам нужно максимальное напряжение Vce 24 В или выше. Имейте в виду, что в конструкцию этой схемы, над которой кто-то давно работал, ушло гораздо больше.

      Когда мы смотрим на доступные детали, мы обнаруживаем, что PN2222ABU отвечает всем нашим требованиям. Он имеет Ic = макс. 1 А, Vce = макс. 40 В и hfe = 50 мин при Ic = 0,15 А.

      Чтобы получить дополнительный запас, мы можем разделить hFE на 2, что станет 25. Это больше, чем наши требуемые 15, что нам и нужно.

      Это означает, что мы, вероятно, можем обойтись 0,006 А базового тока для управления 0,15 А коллекторного тока (0,15/25). Мы планируем использовать базовый ток 0,01 ампер, что приведет нас к дальнейшему переходу в режим насыщения.

      Что делать, если ваш вентилятор или нагрузка потребляют намного больше тока, чем в нашем примере? Возможно, вам понадобится более мощный NPN. TIP120 — зверь с минимальным значением hFE 1000 при многих токах коллектора. Это также не намного дороже, чем наш предыдущий выбор.

      Выбор резистора

      Для пытливых умов, чтобы выбрать правильное значение резистора, R1, нам нужно посмотреть в листе данных транзистора и увидеть максимальное напряжение между базой и эмиттером, Vbe. Для этого транзистора это 1,2 Вольта.

      Затем, какой бы логический уровень мы ни использовали, мы можем вычислить резистор. Например:

      3,3 В логика – 0,6 В Vbe = 2,7 В

      Теперь возьмем:

      2,7 В / 0,01 А Базовый ток = 270 Ом для R1 и выставляет ток 0,008 Ампер мин при 1,2 Вбэ. Мы должны быть в состоянии насыщения NPN для обоих из них.

      Выбор диода

      Диод установлен из-за индуктивной нагрузки вентилятора. Диод не нужен, если нагрузкой является нагреватель, светодиод или другая резистивная нагрузка.

      Типичным диодом для D1 в этой ситуации является 1N4001​. Он имеет прямой ток 1 ампер и максимальное обратное смещение 50 вольт.

      Транзистор hFE​

      При выборе правильного транзистора hFE:

      В большинстве интернет-источников есть общее эмпирическое правило, согласно которому каждый транзистор считается имеющим hfe, равный 10. Это довольно глупо, так как отнимает часть сути иметь много разных транзисторов на выбор.

      Обычный путь для определения того, имеет ли транзистор достаточно высокое значение hfe и какой требуется базовый ток, — это посмотреть на техпаспорт.

      Вы хотите найти кривые насыщения, сопоставить максимальный ток коллектора для вашей схемы и определить ток базы, который переводит транзистор в режим полного насыщения. Кривая будет похожа на хоккейную клюшку.

      Насыщение означает, что больший ток базы не дает вам больше тока коллектора на кривой. Пройдите немного дальше по кривой после того, как она станет ровной. Это самое приятное место.

      В некоторых спецификациях эти кривые отсутствуют, поэтому вам придется полагаться на таблицу, в которой указан hFE при определенных токах коллектора. Это типичный сценарий.

      Попробуйте сопоставить ток коллектора вашей схемы в таблице, а затем получите минимальный hFE. Чтобы быть в безопасности, вы можете разделить hFE на 2, чтобы иметь достаточно места для ошибки. .

      Затем соберите и протестируйте схему, чтобы убедиться, что она работает правильно. Попробуйте поменять местами несколько транзисторов с одинаковым номером детали, чтобы убедиться, что все они работают. Схема должна работать, а транзистор не должен нагреваться.

      Если ваша схема требует, чтобы ток через транзистор поступал (вместо стокового тока для NPN), то вы можете вместо этого сделать схему транзисторного переключателя PNP. Хотя это не так распространено, как использование NPN для этого ситуация.

      Тестирование транзисторов​

      Время от времени вам может потребоваться убедиться, что часть транзистора работает правильно.

      Оказывается, довольно легко проверить транзистор, если вы можете изолировать часть от схемы. Далее мы рассмотрим некоторые методы.​

      Как проверить транзистор

      Существует два основных способа проверки транзистора, и далее мы рассмотрим их оба. Важно удалить транзистор из схемы.

      Если он есть в цепи, эти тесты, вероятно, не будут работать эффективно. Иногда он сочетается с измерением сопротивления или может быть отдельным режимом регулятора. Ниже приведен пример счетчика Craftsman. Обратите внимание на символы диода, кнопку и режим ручки.

      Чтобы проверить транзистор, нам нужно удалить его из схемы. В противном случае тест может быть неточным.

      Чтобы измерить наш транзистор, мы делаем следующие 4 шага:

      1. Мы переводим нашу ручку-селектор в режим измерения диода. В зависимости от нашего измерителя нам может дополнительно потребоваться нажать кнопку режима вверху, чтобы перейти от звуковой сигнализации к диодному режиму. Визуальный дисплей должен сообщить нам, в каком режиме мы находимся.

      2. Для NPN поместите красный щуп на контакт базы, а черный щуп на контакт эмиттера. Обычно вы должны измерять от 0,4 до 1 В в зависимости от транзистора.

      3. Для PNP поместите красный щуп на вывод излучателя, а черный щуп — на вывод базы. Обычно вы должны измерять от 0,4 до 1 вольта в зависимости от транзистора.

      4. Как для NPN, так и для PNP поместите один зонд на коллектор, а другой — на эмиттер. Вы не должны получать здесь достоверные показания. Поменяйте местами датчики, и снова вы не должны получить достоверные показания.

      Если транзистор проходит эти этапы, он исправен. Если нет, то это плохо.

      Автоматический мультиметр

      В этом методе мы воспользуемся преимуществами тестера транзисторов, который встроен во многие мультиметры. Конечно, вам понадобится мультиметр, поддерживающий эту возможность.

      Этот тест предназначен для деталей со сквозными отверстиями. Если ваша часть предназначена для поверхностного монтажа, то вам нужно будет получить тестовые провода для подключения вашей части к измерителю. с этикетками для NPN и PNP. См. пример ниже для счетчика Craftsman.

      Этот тест состоит из трех этапов:

      1. Сначала переместите ручку переключателя в раздел с надписью “hFE”. Это переводит измеритель в режим транзистора.

      2. Далее обратите внимание, что внизу помечены отверстия для разных контактов NPN и PNP. Вы просто хотите сопоставить эти отверстия с выводами вашей части. Есть две строки, одна для NPN и одна для PNP.

      3. Если наш транзистор вставлен правильно, измерение hFE должно соответствовать спецификации нашей детали. Мы можем найти это в таблице данных транзистора.

      Если измеренный hFE соответствует нашему ожидаемому hFE с нашей стороны, то транзистор исправен. Если нет, то это плохо. Я надеюсь, что это было полезно для вас.

      Если у вас есть какие-либо вопросы или забавные истории о транзисторах, дайте мне знать об этом в комментариях ниже!​

      Что такое транзистор

      Из всех изобретений 20-го века рождение транзисторов является самым важным. Создание транзистора привело к миниатюризации полупроводников, которые ведут к современному миру. Такие технологии, как искусственный интеллект (ИИ), Интернет вещей (IoT), современная медицина, исследования, Интернет и многое другое были бы невозможны без транзистора. Но почему так важно изобретение транзистора, что такое транзистор и что делают транзисторы, что делает их уникальными? [Подробнее – Что такое диод]

      Значение транзисторов — усилители

      Вы, наверное, слышали о транзисторах, но что делает транзистор? Важность транзисторов связана с их способностью усиливать сигнал, посредством чего крошечный входной сигнал преобразуется в гораздо больший сигнал. Это важно, потому что многие компоненты в электронике производят только крошечные слабые сигналы (например, микрофоны), которые нельзя напрямую подключить к динамику. Таким образом, эти сигналы передаются в усилитель, который, в свою очередь, обеспечивает мощность, необходимую для работы динамика. Но динамики и микрофоны существовали за много десятилетий до транзистора, и в это время вместо них использовались электронные лампы. Клапан — это усилительное устройство, которое выглядит как лампочка, но вместо этого имеет множество входных соединений, которые могут управлять потоком тока.

      В то время как клапаны позволяли создавать радиоприемники и телевизоры, их большой размер и потребляемая мощность делали их непрактичными для более совершенных электрических систем. Например, электрические переключающие устройства (такие как вентили и транзисторы) являются важным компонентом построения компьютера, поскольку они могут обрабатывать сигналы, которые, в свою очередь, можно использовать для выполнения вычислений. В результате первые крупные компьютеры были построены с использованием клапанной технологии, но они были огромными по размеру, часто ломались и потребляли слишком много энергии. Когда появился транзистор, компьютеры внезапно стали меньше в размерах, что сделало их практичными для повседневного использования.

      Что такое транзистор и как работают транзисторы?

      Транзистор — это электронный компонент, который может управлять потоком тока с помощью внешнего электрического сигнала. Все транзисторы управляют потоком тока, но транзисторы могут использовать либо ток, либо напряжение для управления этим потоком тока. Хорошая аналогия транзистора — водопроводный кран; расход воды через кран регулируется поворотом крана. Транзисторы, которые контролируют протекание тока с помощью входного тока, часто представляют собой транзисторы с биполярным переходом (BJT), а транзисторы, которые контролируют протекание тока с помощью входного напряжения, часто представляют собой полевые транзисторы (FET). [Подробнее – Что такое индуктор]

      Как устроены транзисторы?

      Транзисторы изготавливаются из полупроводниковых материалов, таких как кремний, но физическая конструкция зависит от типа транзистора. Как указывалось ранее, транзисторы в основном попадают в одну из двух категорий; БЮТ и полевые транзисторы. Существуют и другие типы транзисторов (например, транзисторы с биполярным переходом с изолированным затвором или IGBJT), но они не так распространены, как биполярные транзисторы или полевые транзисторы.

      Транзисторы с биполярным переходом (BJT) Объяснение – Что такое BJT?

      Эти транзисторы состоят из трех слоев кремния, и заряд этих слоев зависит от типа транзистора. BJT бывают двух типов, NPN и PNP, которые указывают заряд каждого слоя. Три вывода биполярного транзистора — это коллектор, база и эмиттер. Коллектор — это входная мощность транзистора, база — входной управляющий ток, а эмиттер — выходная мощность транзистора. Ток поступает в коллектор, регулируется током базы и вытекает из эмиттера. [Подробнее – Что такое конденсатор]

      Транзисторы

      NPN и PNP используются в зависимости от полярности цепи и необходимого действия переключения. Транзисторы NPN очень распространены, поскольку они хорошо работают с большинством схем и могут считаться имеющими положительное действие (чем больше положительный ток на входе, тем больше положительный ток на выходе). Транзисторы PNP не так распространены и обычно используются в приложениях, дополняющих транзистор NPN. Транзисторы PNP имеют отрицательное действие, при котором ток, выходящий из базы, приводит к большему току, протекающему через транзистор.

      Полевые транзисторы

      – Что такое JFET?

      Полевые транзисторы также бывают разновидностей N и P, как и BJT, но термин FET на самом деле относится к семейству транзисторов. Транзисторы с полевым эффектом соединения являются примером полевого транзистора, но они не очень распространены. Вместо этого мы сосредоточимся на металлооксидно-полупроводниковых полевых транзисторах или полевых МОП-транзисторах, поскольку на сегодняшний день они являются наиболее широко используемыми транзисторами. МОП-транзисторы имеют сложную структуру, которая начинается со слоя полупроводника, состоящего из трех полупроводниковых слоев (как и биполярные транзисторы, это NPN или PNP). Однако вместо этого три контакта MOSFET называются стоком (вход питания), затвором (управляющий вход) и истоком (выход мощности). Ток через МОП-транзистор регулируется напряжением между затвором и истоком, где МОП-транзисторы N-типа проводят ток, когда это напряжение положительное, а МОП-транзисторы типа P проводят ток, когда это напряжение отрицательно. Над средним слоем расположен тонкий слой оксида металла между контактом затвора и средним слоем. МОП-транзистор N-типа имеет полупроводник N-типа для истока и стока, а P-тип – полупроводник p-типа. [Подробнее – Что такое ток?]

      Какой из них для чего – Какие существуют типы транзисторов?

      При выборе транзистора для использования в проекте необходимо определить, с каким типом сигнала вы имеете дело. Оба типа транзисторов, BJT и FET, могут использоваться в любых приложениях, но у каждого транзистора есть определенные преимущества, которые делают один предпочтительным по сравнению с другим.

      BJT являются устройствами ввода тока и поэтому не подходят для проектов, в которых есть датчики с очень слабыми выходными токами. Однако полевые транзисторы являются устройствами, управляемыми напряжением, и поэтому идеально подходят для таких приложений. Однако биполярные транзисторы имеют значительно больший коэффициент усиления (то есть степень усиления) и поэтому часто используются в усилителях мощности. Полевые транзисторы, с другой стороны, не имеют такого большого коэффициента усиления, и в результате их часто используют в коммутационных приложениях, в отличие от аналоговых усилителей.

      Как они выглядят?

      Транзисторы бывают разных форм, размеров и форм, поэтому невозможно показать изображение каждого корпуса транзистора. Эта проблема усугубляется, когда многие другие компоненты, такие как линейные стабилизаторы, используют те же корпуса, что и транзисторы, что затрудняет их идентификацию. Однако, как правило, большинство транзисторов имеют три вывода, но некоторые могут иметь 4 (это особенно редко). Транзисторы бывают как для сквозного, так и для поверхностного монтажа и почти всегда черного цвета. [Подробнее – Что такое резистор]

      Основные схемы переключения

      Изучение того, как работают транзисторы, является большой темой и требует немного математики. Например, существуют уравнения, связывающие входной ток с выходным током биполярного транзистора, а также уравнения, связывающие входное напряжение затвора с выходным током полевого транзистора. Вместо этого мы рассмотрим некоторые базовые схемы, в которых используются биполярные транзисторы и полевые транзисторы, которые вы можете использовать в своих собственных проектах без необходимости сложных математических расчетов.

      Переключатель NPN — что такое NPN?

      Цепь переключателя NPN используется в качестве электронного переключателя вместо усилителя. Когда входной ток подается на транзистор, мощность течет через транзистор и в реле, таким образом, включая его. Эта схема может быть полезна в приложениях, где небольшой ток (например, от фотодиода) можно использовать для управления более мощным устройством.

      Переключатель NMOS

      Переключатель NMOS аналогичен переключателю NPN, однако вместо входного тока для схемы требуется входное напряжение. Эта схема очень полезна в приложениях, где датчик выдает напряжение вместо тока (например, микрофон).

      Логические вентили CMOS

      Хотя это довольно сложная тема, важно понимать, как работают логические элементы КМОП, особенно вентили НЕ, И-НЕ и ИЛИ-НЕ, поскольку это демонстрирует, почему транзисторы так важны. Логические вентили — это вычислительные схемы, которые принимают двоичные данные, обрабатывают эти данные и производят вывод.

      Примечание. Логическая 1 представляет VDD или, во многих случаях, 5 В. Логическая 1 представляет VSS или 0 В.

      I (вход)	О (выход)
      1	0
      0	1


      Вентиль НЕ принимает один бит и переворачивает его на выходе.

      В1	В2	ВУТ
      0	0	1
      1	0	1
      0	1	1
      1	1	0

      Логический элемент И-НЕ принимает два бита и выдает на выходе только 0, когда на обоих входах 1.

      В1	В2	ВУТ
      0	0	1
      1	0	0
      1	0	0
      1	1	0

      Логический элемент ИЛИ-НЕ принимает два бита и выдает на выходе только 1, когда на обоих входах 0.

      В зависимости от того, как комбинируются логические вентили, их можно использовать для сложения, вычитания, умножения, деления и сравнения двоичных чисел. Оттуда последовательные схемы могут вводить числа одно за другим для выполнения нескольких операций. Это основы того, как работают компьютеры, и почему транзисторы так важны. Эти устройства могут быть миниатюризированы до интегральных схем, которые могут содержать миллиарды транзисторов, которые, в свою очередь, могут использоваться для питания смартфонов, компьютеров, микроволновых печей, духовок, автомобилей и практически любого электронного устройства, о котором вы только можете подумать.

      Заключение

      Транзистор

      представляет собой трехконтактное устройство, которое может управлять потоком тока с помощью электричества. Они очень важны в схемах усиления, которые превращают слабые сигналы в большие. Транзисторы, используемые в качестве переключателей, могут использоваться в логических схемах, которые, в свою очередь, составляют основу всей вычислительной техники. [Подробнее – Что такое напряжение]

      Робин Митчелл — инженер-электронщик, который занимается электроникой с 13 лет.
