Что такое транзистор, виды транзисторов и их обозначение

Транзисторы — полупроводниковые приборы, предназначенные для усиления, генерирования и преобразования электрических колебаний. Наиболее распространены так называемые биполярные транзисторы.

Их основа — пластинка монокристаллического полупроводника (чаще всего кремния или германия), в которой с помощью особых технологических приемов созданы, как минимум, три области с разной электропроводностью: эмиттер, база и коллектор.

Электропроводность эмиттера и коллектора всегда одинаковая (р или п), базы — противоположная (п или р). Иными словами, биполярный транзистор (далее просто транзистор) содержит два р-п перехода: один из них соединяет базу с эмиттером (эмиттерный переход), другой — с коллектором (коллекторный переход).

На схемах транзисторы обозначают, как показано на рис. 1,а. Здесь короткая черточка с линией-выводом от середины символизирует базу, две наклонные линии, проведенные к ней под углом 60°, — эмиттер и коллектор.

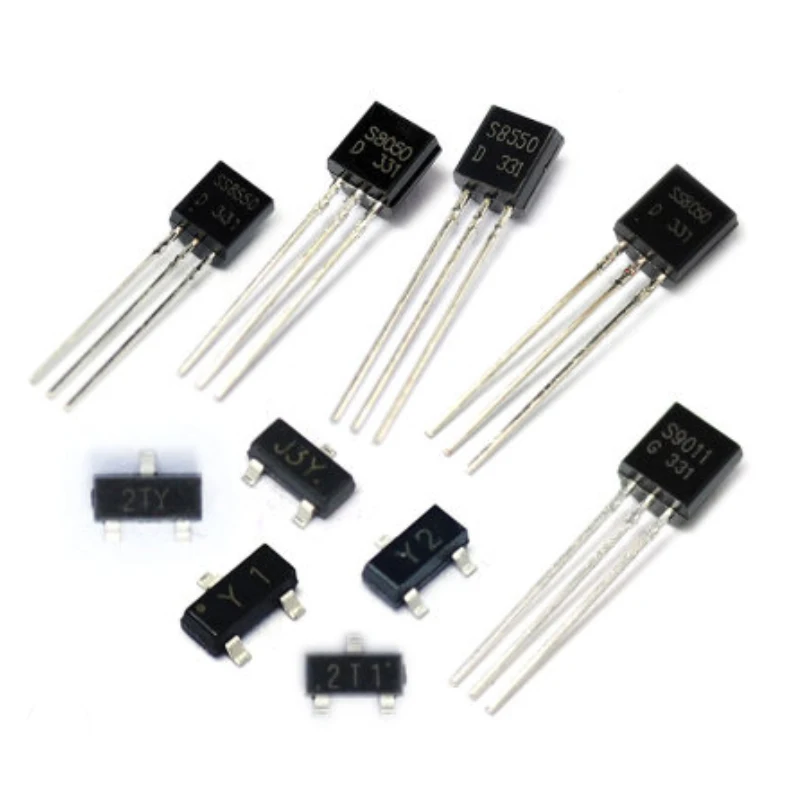

Рис. 1. Внешний вид транзисторов, обозначение транзисторов на принципиальных схемах.

Об электропроводности базы судят по символу эмиттера: если его стрелка направлена к базе (рис. 1,а), то это означает, эмиттер имеет электропроводность типа р, а база — типа п; если же стрелка направлена в противоположную сторону (рис. 1,6), электропроводность эмиттера и базы — обратная (соответственно пир).

Поскольку, как уже отмечалось, электропроводность коллектора та же, что и эмиттера, стрелку на символе коллектора не изображают. Знать электропроводность эмиттера, базы и коллектора необходимо для того, чтобы правильно подключить транзистор к источнику питания. В справочниках эту информацию приводят в виде структурной формулы.

Транзистор, база которого имеет проводимость типа п, обозначают формулой p-n-p, а транзистор с базой, имеющей электропроводность типа P, — формулой n-p-n. В первом случае на базу и коллектор следует подавать отрицательное (по отношению к эмиттеру) напряжение, во втором — положительное.

Для наглядности условное обозначение транзистора обычно помещают в кружок, символизирующий его корпус. Корпус нередко изготовляют из металла и соединяют с одним из выводов транзистора. На схемах это показывают точкой в месте пересечения лиши-вывода с символом корпуса (у транзистора, изображенного на рис. 1,в, с корпусом соединен вывод коллектора).

Если же корпус снабжен отдельным выводом, линию-вывод допускается присоединять к кружку без точки (рис. 1,г). С целью повышения информативности схем рядом с позиционным обозначением транзистора обычно указывают его тип.

Линии-выводы, идущие от символов эмиттера и коллектора, проводят в одном из двух направлений: перпендикулярно или параллельно линии-выводу базы (рис. 1,д). Излом этой линии допускается лишь на некотором расстоянии от символа корпуса (рис. 1,е).

Транзистор может иметь несколько эмиттерных областей (эмиттеров). В этом случае символы эмиттеров обычно изображают с одной стороны символа базы, а кружок-корпус заменяют овалом (рис. 1,ж).

В некоторых случаях ГОСТ 2.730—73 допускает изображать транзисторы и без символа корпуса, например при изображении бескорпуоных транзисторов ИЛ|Ц когда на схеме необходимо показать транзисторы, входящие в так называемые транзисторные сборки или матрицы (их выпускают в тех же корпусах, что и интегральные микросхемы).

Рис. 2. Транзисторные сборки.

Поскольку буквенный код VT предусмотрен для обозначения транзисторов, выполненных в виде самостоятельных приборов, транзисторы сборок обозначают одним из следующих способов: либо используют код VT и присваивают им порядковые номера наряду с другими транзисторами (в этом случае на поле схемы помещают такую, например, запись: VT1—VT4 К1НТ251), либо берут код аналоговых микросхем DA и указывают принадлежность транзисторов к матрице в позиционном обозначении (рис. 2,а).

У выводов таких транзисторов, как правило, приводят условные номера, присвоенные выводам корпуса, в котором выполнена сборка. Без символа корпуса изображают на схемах и транзисторы аналоговых и цифровых микросхем (для примера на рис. 1,6 показаны транзисторы структуры n-p-n с тремя и четырьмя эмиттерами).

Условные графические обозначения некоторых разновидностей биполярных транзисторов получают введением в основной символ специальных знаков. Так, чтобы изобразить лавинный транзистор, между символами эмиттера и коллектора помещают знак эффекта лавинного пробоя (рис. 3,а). При повороте условного обозначения положение этого знака должно оставаться неизменным.

Рис. 3. Лавинный транзистор.

Иначе построено обозначение так называемого однопереходного транзистора. У него один р-п переход, но два вывода базы. Символ эмиттера в обозначении этого транзистора проводят к середине символа базы (рис. 3,6). Об электропроводности базы судят по символу эмиттера (все сказанное ранее о транзисторах с двумя р-п переходами полностью применимо и к однрпереход-ному транзистору).

На обозначение однопереходного транзистора похоже условное обозначение довольно большой группы транзисторов с р-п переходом, получивших название полевых. Основа такого транзистора — созданный в полупроводнике и снабженный двумя выводами (исток и сток) канал с электропроводностью n-или p-типа.

Сопротивлением канала управляет третий электрод — затвор, соединенный с его средней частью р-п переходом. Канал полевого транзистора изображают так же, как и базу биполярного транзистора, но помещают в средней части кружка-корпуса , символы истока и стока присоединяют к нему с одной стороны, затвора — с другой.

Чтобы не вводить каких-либо знаков для различения символов истока и стока, затвор изображают на продолжении линии истока. Электропроводность канала указывают стрелкой на символе затвора.

В условном обозначении полевого транзистора с изолированным затворам (его изображают в виде черточки, параллельной символу канала, с выводом на продолжении линии истока) электропроводность канала показывают стрелкой, помещенной между символами истока и стока: если она направлена к символу канала, то это значит, что изображен транзистор с каналом п-типа, а если в противоположную сторону, — с каналом р-типа (рис. 4,а, б).

Рис. 4. Изображение полевых транзисторов на принципиальных схемах.

Аналогично указывают тип электропроводности канала и при наличии вывода от кристалла-подложки (рис. 4,в), а также при изображении полевого транзистора с так называемым индуцированным каналом, символ которого — три короткие штриха (рис. 4,г, д). Если подложка соединена с одним из электродов (обычно с истоком), это соединение показывают внутри символа без точки (рис. 4, е).

В палевом транзисторе может быть несколько затворов. Изображают их в этом случае короткими черточками, причем линию-вывод первого затвора обязательно помещают на продолжении линии истока (рис. 4,ж).

Линии-выводы полевого транзистора допускается изгибать лишь на некотором расстоянии от символа корпуса (рис. 4,з), который может быть соединен с одним из электродов или иметь самостоятельный вывод (рис. 4,ы).

Из транзисторов, управляемых внешними факторами, в настоящее время находят применение фототранзисторы. В качестве примера на рис. 5 показаны условные обозначения фототранзжггоров с выводом базы и без него.

Наряду с другими полупроводниковыми приборами, действие которых основано на фотоэлектрическом эффекте, фототранзисторы могут входить в состав оптронов. Обозначение фототранзистора в этом случае вместе с символом излучателя света (обычно светодиода) заключают в объединяющий их символ корпуса, а знак фотоэффекта заменяют знаком оптической связи — двумя параллельными стрелками.

Рис. 5. Изображение на принципиальных схемах фототранзисторов.

Для примера на рис. 5,а изображена одна из оптопар сдвоенного оптрона К249КП1, о чем говорит позиционное обозначение U1.1. Аналогично строят условное графическое обозначение оптрона с составным транзистором (рис. 5,6).

Литература: В.В. Фролов, Язык радиосхем, Москва, 1998.

Биполярные транзисторы.Виды и характеристики.Работа и устройство

Биполярные транзисторы это полупроводниковые приборы с тремя электродами, подключенными к трем последовательно находящимся слоям, с различной проводимости. В отличие от других транзисторов, которые переносят один тип заряда, он способен переносить сразу два типа.

Схемы подключения, использующие биполярные транзисторы, зависят от производимой работы и типа проводимости. Проводимость может быть электронной, дырочной.

Биполярные транзисторы разделяют по различным признакам на виды по:

Материалу изготовления: кремний или арсенид галлия.
Величине частоты: до 3 МГц – низкая, до 30 МГц – средняя, до 300 МГц – высокая, более 300 МГц – сверхвысокая.
Наибольшей рассеиваемой мощности: 0-0,3 Вт, 0,3-3 Вт, свыше 3 Вт.
Типу прибора: 3 слоя полупроводника с последовательной очередностью типа проводимости.

Устройство и работа

Слои транзистора, как внутренний, так и наружный, объединены с встроенными электродами, которые имеют свои названия в виде базы, эмиттера и коллектора.

Особых отличий по видам проводимости у коллектора и эмиттера не наблюдается, однако процент включения примесей у коллектора намного меньше, что позволяет повысить допустимое напряжение на выходе.

Средний слой полупроводника (база) имеет большую величину сопротивления, так как выполнена из слаболегированного материала. Она контактирует с коллектором на значительной площади. Это позволяет повысить теплоотвод, который необходим вследствие выделения тепла от смещения перехода в другую сторону. Хороший контакт базы с коллектором дает возможность легко проходить электронам, которые являются неосновными носителями.

Слои перехода выполнены по одному принципу. Однако биполярные транзисторы считаются несимметричными приборами. При чередовании крайних слоев местами с одной проводимостью нельзя образовать подобные параметры полупроводника.

Схемы подключения транзисторов выполнены таким образом, что могут обеспечить ему как закрытое, так и открытое состояние. При активной работе, когда полупроводник открыт, смещение эмиттера выполнено в прямом направлении. Для полного понимания этой конструкции, нужно подключить напряжение питания по изображенной схеме.

При этом граница на 2-м переходе коллектора закрыта, ток через нее не идет. Практически возникает обратное явление ввиду рядом расположенных переходов, их влияния друг на друга. Так как к эмиттеру подсоединен минусовой полюс батареи, то переход открытого вида дает возможность электронам проходить на базу, в которой осуществляется их рекомбинация с дырками, являющимися главными носителями. Появляется ток базы I_б. Чем выше базовый ток, тем больше выходной ток. В этом заключается принцип действия усилителей.

По базе протекает только диффузионное движение электронов, так как нет работы электрического поля. Из-за малой толщины этого слоя и значительном градиенте частиц, практически все они поступают на коллектор, хотя база имеет большое сопротивление. На переходе имеется электрическое поле, которое способствует переносу и втягивает их. Токи эмиттера и коллектора одинаковые, если не считать малой потери заряда от перераспределения на базе: I _э = I _б + I _к.

Характеристики

Коэффициент усиления тока β = I_к / I_б.
Коэффициент усиления напряжения U_эк / U_бэ.
Сопротивление на входе.
Характеристика частоты – возможность работы транзистора до определенной частоты, при выходе за границы которой процессы перехода опаздывают за изменением сигнала.

Режимы работ и схемы

Вид схемы влияет на режим действия биполярного транзистора. Сигнал может сниматься и отдаваться в двух местах для разных случаев, а электродов имеется три штуки. Следовательно, что один произвольный электрод должен быть сразу выходом и входом. По такому принципу подключаются все биполярные транзисторы, и имеют три вида схем, которые мы рассмотрим ниже.

Схема с общим коллектором

Сигнал проходит на сопротивление R_L, которое также включено в цепь коллектора.

Такая схема подключения дает возможность создать всего лишь усилитель по току. Достоинством такого эмиттерного повторителя можно назвать образование значительного сопротивления на входе. Это дает возможность для согласования каскадов усиления.

Схема с общей базой

Сигнал входа проходит через С₁, далее снимается в цепи выхода коллектора, где базовый электрод общий. В итоге образуется усиление напряжения по подобию с общим эмиттером.

В схеме можно найти недостаток в виде малого входного сопротивления. Схема с общей базой используется чаще всего в качестве генератора колебаний.

Схема с общим эмиттером

Чаще всего при использовании биполярных транзисторов выполняют схему с общим эмиттером. Напряжение проходит по сопротивлению нагрузки R_L, к эмиттеру питание подключается отрицательным полюсом.

Сигнал переменного значения приходит на базу и эмиттер. В цепи коллектора он становится по значению больше. Главными элементами схемы являются резистор, транзистор и выходная цепь усилителя с источником питания. Дополнительными элементами стали: емкость С₁, которая не дает пройти току на вход, сопротивление R₁, благодаря которому открывается транзистор.

В цепи коллектора напряжение транзистора и сопротивления равны значению ЭДС: E= IkRk+Vke.

Отсюда следует, что малым сигналом Ec определяется правило изменения разности потенциалов в переменное выходное транзисторного преобразователя. Такая схема дает возможность увеличению тока входа во много раз, так же, как напряжению и мощности.

Из недостатков такой схемы можно назвать малое сопротивление на входе (до 1 кОм). Как следствие, возникают проблемы в образовании каскадов. Сопротивление выхода равно от 2 до 20 кОм.

Рассмотренные схемы показывают действие биполярного транзистора. На его работу влияет частота сигнала и перегрев. Для решения этого вопроса применяют дополнительные отдельные меры. Эмиттерное заземление образует на выходе искажения. Для создания надежности схемы, выполняют подключение фильтров, обратных связей и т.д. После таких мер, схема работает лучше, но уменьшается усиление.

Биполярные транзисторы в различных режимах

Транзистор взаимодействует с сигналами разных видов во входной цепи. В основном транзистор применяется в усилителях. Входной переменный сигнал изменяет ток на выходе. В этом случае используются схемы с общим эмиттером или коллектором. В цепи выхода для сигнала необходима нагрузка.

Чаще всего для этого применяют сопротивление, установленное в цепи выхода коллектора. При его правильном выборе, значение напряжения на выходе будет намного больше, чем на входе.

Во время преобразования сигнала импульсов режим сохраняется таким же, как для синусоидальных сигналов. Качество изменения гармоник определяется характеристиками частоты полупроводников.

Отсечка

Этот режим образуется при снижении напряжения V_БЭ до 0,7 вольта. В таком случае переход эмиттера закрывается, и ток на коллекторе отсутствует, так как в базе отсутствуют электроны, и транзистор остается закрытым.

Активный режим

При подаче напряжения, достаточного для открытия транзистора, на базу, возникает малый ток входа и большой выходной ток. Это зависит от размера коэффициента усиления. В этом случае транзистор работает усилителем.

Режим насыщения

Эта работа имеет свои отличия от активного режима. Полупроводник открывается до конца, коллекторный ток достигает наибольшего значения. Его повышения можно добиться только путем изменения нагрузки, либо ЭДС выходной схемы. При корректировке тока базы ток коллектора не изменяется. Режим насыщения имеет особенности в том, что транзистор открыт полностью и работает переключателем. Если объединить режимы насыщения и отсечки биполярных транзисторов, то можно создать ключи.

Свойства характеристик выхода влияют на режимы. Это изображено на графике.

При отложении на осях координат отрезков, соответствующих наибольшему току коллектора и размеру напряжения, и далее, объединения концов друг с другом, образуется красная линия нагрузки. По графику видно: точка тока и напряжения сместится по линии нагрузки вверх при повышении базового тока.

Участок между заштрихованной характеристикой выхода и осью Vke является работа отсечки. В этом случае транзистор закрыт, а обратная величина тока мала. Характеристика в точке А вверху пересекается с нагрузкой, после которой при последующем повышении I_В ток коллектора уже не меняется. На графике участком насыщения является закрашенная часть между осью Ik и наиболее крутым графиком.

Режим переключения

Транзисторные ключи служат для бесконтактных переключений в электрических цепях. Эта работа заключается в прерывистой регулировке величины сопротивления полупроводника. Биполярные транзисторы наиболее применимы в устройствах переключения.

Полупроводники применяются в схемах изменения сигналов. Их универсальная работа и широкая классификация дает возможность использовать транзисторы в различных цепях, которые определяют их возможности работы. Основными применяемыми схемами являются усиливающие, а также переключающие цепи.

виды, принцип работы, обозначение на схеме, устройство, применение

Транзистор усиливает, преобразует и генерирует электрический импульс. Твердотельный модуль включает стационарные части, при этом отличается компактными габаритами. В электронике применяют несколько видов транзисторов, чтобы оперировать магнитными свойствами и скалярными величинами, координировать вращение электронов, оперировать энергетическими квантами.

Содержание

Общая информация о транзисторах
Устройство
Применение
Базовый принцип работы
Обозначение
Биполярный транзистор
Как работает
Схема включения
Полевой транзистор
Как работает
Схемы включения
Комбинированные транзисторы

Устройства подразделяют на биполярные, полевые, комбинированные. Основой модулей берут полупроводник из германия, химического неметалла кремния, соединения мышьяка и галлия. Ведущее место отводят биполярным моделям, но первоначально ставку делали на полярные.

Электрический ток образуется зарядными носителями, а границы переключения определяются силой сигнала:

малый — сильный импульс;
открытое — закрытое положение.

По скорости передачи энергии различают транзисторы:

маломощные — до 0,1 Вт;
средние — 0,1 – 1,0 Вт;
мощные — свыше 1 Вт.

Комбинированные материалы представлены различными сочетаниями для повышения технологических свойств. Другие материалы для изготовления используют редко, например, светопрозрачные полупроводники для матричных дисплеев. Есть сообщения о создании транзисторов на базе полимеров, углеродных нанотрубок, графенов.

Да

24.76%

Нет

30.1%

Пытаюсь разобраться

45.15%

Проголосовало: 206

Устройство

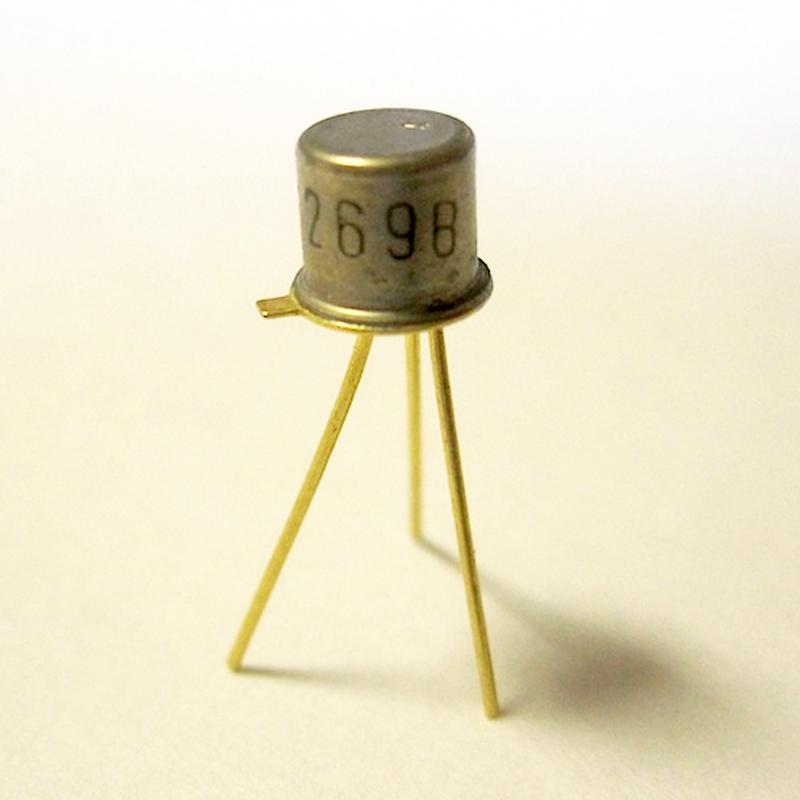

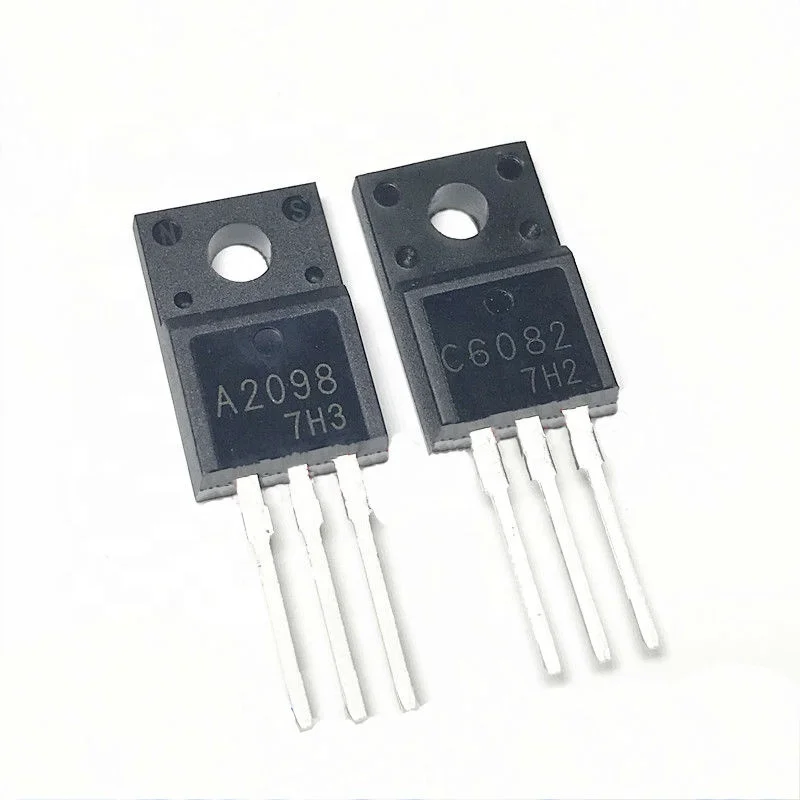

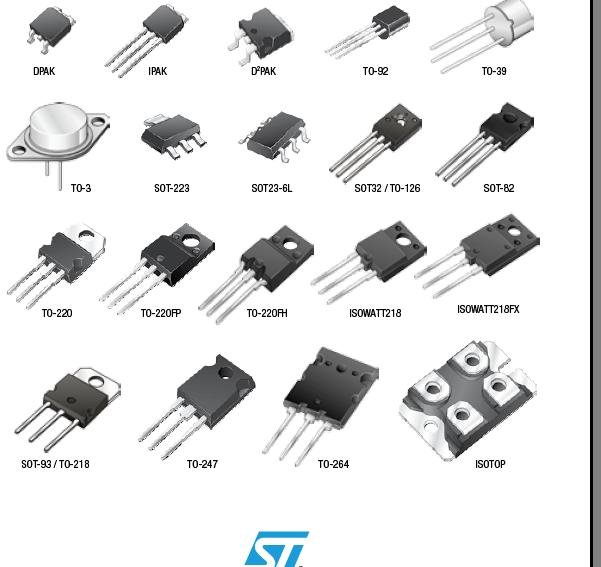

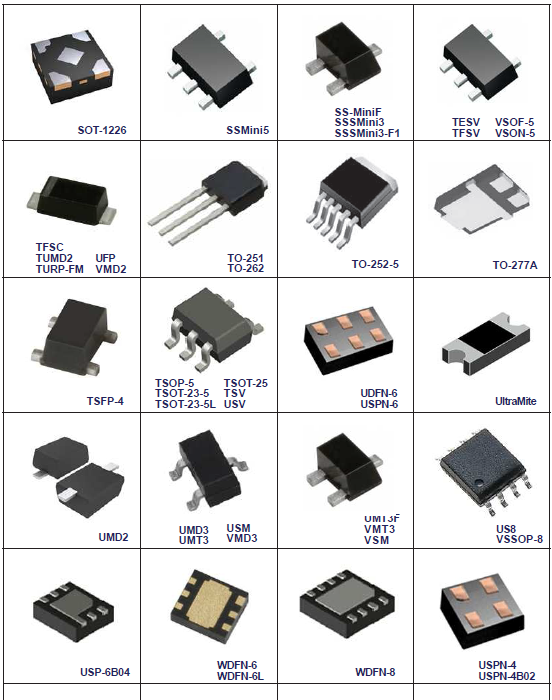

Прибор может быть заключен в металлическом или пластмассовом корпусе. В первом случае изоляторы для выводов делают из керамики или стекла. В пластиковых коробках ставят теплоотвод из металла для установки модуля на внешний радиатор.

Вместе с полупроводником конструкция содержит:

стальные выводы;
элементы-изоляторы;
корпус.

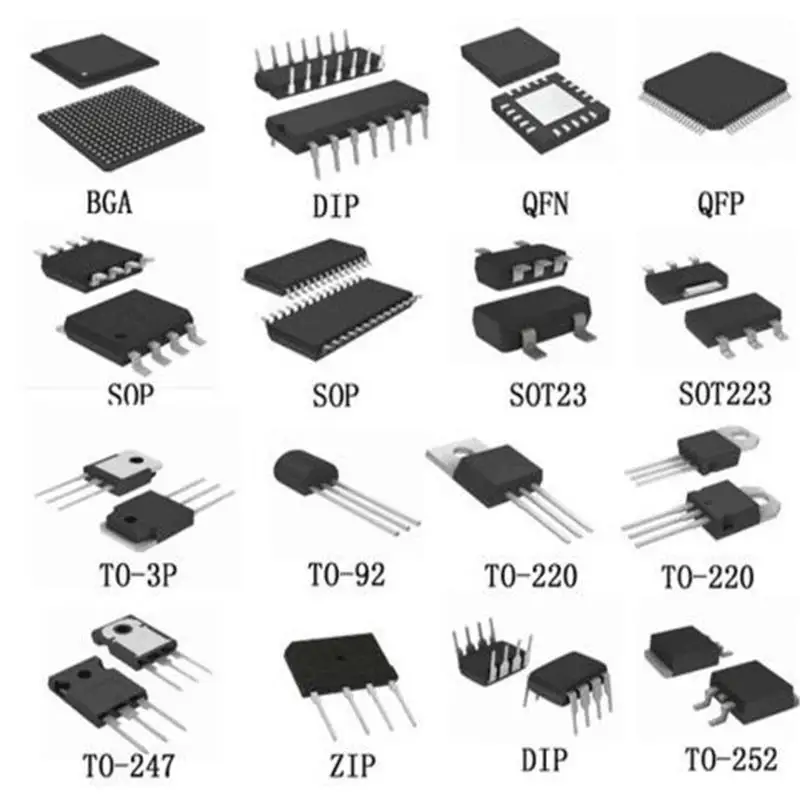

По конструкции приборы делят на виды:

дискретные — корпусные и бескорпусные для отдельного монтажа, установки на радиатор, в паечных автоматизированных системах;
в структуре интегральных микросхем.

Строение позволяет получать разные виды генераторов для преобразования переменного тока из постоянного.

Применение

Сам транзистор не может усиливать мощность источника питания, но является главным элементом усилительной системы. Он помогает управлять мощностью на выходе, во много раз превышающую показатель управления. Его включают в разрыв между нагрузкой и подающим источником питания, при этом сопротивление поддается быстрому измерению.

Сферы применения:

Усилительные (УНЧ) схемы. Используют биполярные и полевые типы, устройства работают в ключевом регламенте регенераторов цифровых импульсов.
Системы усиления высокой частоты (УВЧ). Транзисторы ставят на входных контурах приемников Р.Т.А.
В качестве генераторов импульсов. Используют для возбуждения прямоугольных (ключевой режим) и произвольных сигналов (линейный регламент).
Их также используют в электропереключательных и усиливающих каскадах в виде активных приборов.

Базовый принцип работы

Полупроводниковый транзистор подключают к выводам одноименного вольтажа к базе и эмиттеру, при этом p соединяют с положительным, а n — с отрицательным электродом. В результате между ними появляется ток, а число зарядных носителей в базе зависит от величины напряжения. Ток, идущий к базе, именуют управляющим.

Особенности работы:

если к коллектору подать обратное напряжение, между ним и эмиттером пойдет ток из-за разницы потенциалов;
повышение объема зарядных носителей приведет к усилению тока;
небольшой рост напряжения значительно усиливает ток, что используют при создании усилителей;
если на эмиттер подают вольтаж, противоположный по знаку, образование тока останавливается, а транзистор становится в закрытое положение.

Принцип работы транзистора заключается в том, что при использовании одноименной полярности прибор находится в открытом положении, обратные по знаку заряды приводят к закрытию устройства.

Обозначение

Условное позиционирование NPN и PNP транзисторов отличаются, при этом они отражают структуру и принцип работы модуля в электрическом контуре.

Стрелку ставят между базой и эмиттером для показа курса управляющего электротока;

у NPN транзисторов указатель сориентирован к эмиттеру от базы, расположение показывает, что в активной фазе электроны движутся в этом направлении;
у PNP разновидности стрелка стоит в направлении базы от эмиттера, что говорит о курсе управляющего электротока.

Для обозначения выводов на схеме применяют буквы: коллектор (К), база (Б), эмиттер (Э). На иностранных чертежах литеры меняют, соответственно на: С, В, Е. На плате недалеко от детали может быть обозначение Q, например, Q303. Это означает, что этот транзистор — триста третий по порядку в схеме.

Биполярный транзистор

Полупроводниковое устройство состоит из трех разных по проводимости слоев, к каждому из которых подсоединены проводящие контакты.

По степени электропроводности коллекторный, базовый и эмиттерный слой отличаются мало, но при производстве подвергаются разному уровню легирования:

Первый легируется слабо, что дает возможность повысить коллекторный вольтаж.
В эмиттерный добавляют много примесей при изготовлении. Объем обратного пробойного напряжения не становится критичным, т. к. приборы функционируют с прямосмещенным переходом. Усиленное легирование дает повышенную инжекцию вторичных зарядоносителей в базовый слой.

Базовая прослойка легируется мало, т. к. находится между коллектором и эмиттером, этот слой должен показывать большое сопротивление.

Как работает

Зарядные носители передвигаются к коллектору сквозь тонкий базовый слой. Средняя прослойка отделена от верхнего и нижнего p-n переходами.

Особенности функционирования:

Ток проходит сквозь транзистор, если зарядные носители инжектируются посредством p-n перехода в базовую прослойку из эмиттерной.
В результате снижается потенциальная преграда при подаче прямого смещения.
В базовой прослойке инжектируемые заряды — не основные носители, поэтому ускоряются и поступают в другие p-n переходы к коллекторному пласту от базовой прослойки.
В базе заряды распространяются под действием диффузии или электрического поля.

Эффективность транзистора повышается, если использована тонкая базовая прослойка, но чрезмерное утончение снижает предел допустимого вольтажа коллектора.

Схема включения

Для установки в схему у транзистора есть три вывода. При подключении один контакт определяют, как общий.

Различают схемы подсоединения:

С совместным эмиттером. Часто используемая схема усиливает ток и напряжение (отмечается наибольшее повышение мощности). Входной импульс поступает на базовый слой со стороны эмиттера, снимается — с коллектора и инвертируется.
С совместным коллектором. Повышается только электроток, коэффициент усиления вольтажа равен 1, сопротивление на входе высокое, а на выходе маленькое. Подключение поддерживает большой промежуток усиливаемых частот.

Если общим при подсоединении служит базовый слой, усиливается напряжение, поэтому его используют чаще в составных системах, но не в однотранзисторных.

Полевой транзистор

Назначение то же, что и биполярного, но разное строение. Транзисторы координируют более высокие мощности при аналогичных размерах.

В структуре есть элементы:

сток для приемки большого напряжения;
затвор для управляемого напряжения;
исток для раздачи напряжения при открытом положении.

Валера

Голос строительного гуру

Задать вопрос

Различают устройства полевого типа: с управлением посредством p-n-перехода, с электроизолированным затвором. В первом случае на противоположных боках полупроводника получаются участки разной электропроводимости для управления электротоком. Во втором виде затвор отделен от канала диэлектрическим материалом.

Как работает

В устройстве полевого типа ток проходит к стоку сквозь канал в легированном проводнике под затвором. Он расположен между нелегированной прослойкой (в ней отсутствуют зарядные носители) и затвором. Здесь присутствует участок обеднения, где ток не проводится.

Размер канала по ширине ограничен областью между участком обеднения и прослойкой. Силой тока управляют с помощью изменения вольтажа, приложенного к затвору. В этом случае меняется канальное сечение, и ток на выходе меняет величину.

Схемы включения

Полевые транзисторы подключают одним из трех способов:

с общим стоком;
с совместным истоком;
с общей базой.

Схема с общим стоком аналогична подключению биполярного модуля с совместным коллектором. Используют тип подсоединения в согласующихся каскадах, где нужно входное напряжение большое, а на выходе — низкое. Включение поддерживает широкий диапазон частот.

Схема с общим истоком дает большое увеличение мощности и электротока, при этом фаза напряжения контура стока переворачивается. Сопротивление на входе может быть несколько сотен мегаОм, чтобы его снизить, добавляют между истоком и затвором резистор.

В схеме с общим затвором нет усиления электротока, повышение мощности небольшое. Напряжение находится в аналогичной фазе с управляющим. При изменении входного импульса напряжение на истоке повышается или понижается.

Комбинированные транзисторы

Гибрид полевого и биполярного устройства обладает положительными чертами двух приборов. Суть с том, что биполярный транзистор большой мощности управляется полевым. Большую нагрузку можно изменять, используя малую мощность, т. к. регулирующий импульс подается на затвор устройства полевого типа.

Внутреннее строение комбинированных транзисторов — каскадное подсоединение двух входных ключей для регулировки конечного плюса. При подаче положительного вольтажа с истока на затвор начинает работать полевой тип, возникает канал передачи между истоком и стоком.

Перемещение зарядных носителей между участками p-n переходов включает биполярное устройство, поэтому происходит перемещение электротока к коллектору от эмиттера.

Типы транзисторов: подробное руководство

Электронные схемы включают в себя различные компоненты для обеспечения эффективной работы. Среди этих компонентов есть транзисторы, которые выпускаются в широком ассортименте. Следовательно, продолжайте читать для более подробного ознакомления с различными типами транзисторов .

Что такое транзистор

Транзистор — это трехслойный активный компонент, который переключает или усиливает электрические сигналы в ИС. Кроме того, активный компонент означает, что его входное напряжение больше, чем выходное напряжение.

Поскольку транзисторы занимают меньше места и обладают лучшей термостойкостью, они заменяют электронные лампы. А транзисторы потребляют меньшую рабочую мощность.

Transistors

Транзисторная диаграмма

Типы транзисторов

Биполярные перевороты. ) и коллектор (С). Ток, протекающий от выводов базы, имеет более высокое значение на выводах коллектора и эмиттера.
Они используют дырки и электроны для электропроводности, отсюда и «биполярность». Следовательно, соединение имени связано с тем, что у них есть два соединения PN.
Кроме того, биполярные транзисторы имеют низкое входное сопротивление по напряжению, поэтому они лучше всего подходят для усиления сигнала.
Работа BJT
Транзистор NPN
Транзистор NPN состоит из полупроводника p-типа между двумя полупроводниками n-типа. В этой установке дырки являются неосновными носителями заряда, а электроны — основными носителями.
Соответственно, эти транзисторы предпочтительнее из-за их более высокой подвижности электронов и низкой подвижности дырок.
Примечательно, что подвижность электронов происходит от терминала эмиттера к терминалу коллектора. Затем эмиттер отправляет электроны в базовую область, поскольку база контролирует эти выбросы.
Схема транзистора NPN
Транзистор PNP
Транзистор PNP состоит из двух полупроводников p-типа, между которыми расположен более тонкий полупроводник n-типа.
Интересно, что переход база-эмиттер по-прежнему контролирует направление тока. Однако он делает это в противоположном направлении от транзистора n-типа.
Транзисторная схема PNP
Полевой транзистор (FET)
FET представляет собой полупроводниковый прибор с тремя областями, а именно: исток (S), затвор (G) и сток (D).
Кроме того, это униполярное устройство, поскольку в отличие от биполярных транзисторов оно использует только большинство носителей для подвижности электронов.
Напряжение на клемме затвора управляет источником напряжения, тем самым определяя напряжение на клемме стока.
Полевые транзисторы имеют высокое входное сопротивление; таким образом, через них проходит небольшое количество электрических токов.
Кроме того, они выгодны, поскольку они дешевле и просты в производстве.
К сожалению, их усиление выходного тока не так эффективно, как биполярные транзисторы.
Полевой транзистор (JFET)
Полевой транзистор — это ранняя форма полевого транзистора, которая может действовать как транзисторный переключатель или усилитель.
Транзисторы JFET
MOSFET
Полевой транзистор на основе оксида металла и полупроводника имеет тонкий слой оксида металла, разделяющий область канала и затвора.
Следовательно, оксидный слой позволяет электричеству проникать через кремниевую пластину, на которой он расположен. В частности, процесс изготовления известен как поверхностная пассивация.
Транзисторы в зависимости от функции
В качестве альтернативы также проводится классификация типов транзисторов в зависимости от принципа их работы и назначения.
Транзистор слабого сигнала
Они работают в цифровой схеме для усиления сигналов низкого уровня; однако они также могут работать как переключающий транзистор. Они доступны в форматах NPN и PNP со значением hFE от 0 до 100.
Кроме того, они лучше всего работают с током коллектора от 80 до 600 мА и частотным диапазоном от 1 до 300 МГц.
Малые переключающие транзисторы
Малые переключающие транзисторы в основном используются для переключения, хотя они также могут усиливать электрические сигналы.
Кроме того, они имеют значения hFE от 10 до 200, но работают лучше при переключении, чем при максимальном усилении.
Силовые транзисторы
Силовые транзисторы работают в цепях высокой мощности и, следовательно, имеют сток мощности для предотвращения перегрева. Кроме того, их идеальное значение рабочей мощности находится в диапазоне от 0 до 100 Вт с подходящей частотой от 1 до 100 МГц. Приложения. Более того, они работают с небольшим входным сигналом, работающим на высоких частотах.
Примечательно, что они имеют ток коллектора от 10 до 600 мА и максимальную номинальную частоту 200 МГц.
Фототранзистор
Это светочувствительные транзисторы. Свойство светочувствительности заменяет базовую клемму, что означает, что транзистор выключен, когда нет света .
Кроме того, они доступны как Photo-FET и photo-BJT. Однако фотобиполярные транзисторы более чувствительны к свету.
Схема фототранзистора NPN и PNP
Однопереходные транзисторы (UJT)
UJT имеют три вывода, два из которых являются базой, а другой — эмиттером. Они работают в режимах коммутации и не подходят для усиления.
Символ схемы UJT
Биполярный транзистор с гетеропереходом (HBT )
HBT — это биполярный транзистор с различными полупроводниковыми материалами в области эмиттера и базы, образующий гетеропереход.
Они являются усовершенствованием BJT, поскольку они обрабатывают высокочастотные сигналы и, таким образом, эффективно работают в цифровой электронике.
Типы транзисторов: Транзистор Дарлингтона
Транзистор Дарлингтона представляет собой комбинацию двух биполярных транзисторов, увеличивающую коэффициент усиления по току.
Эмиттер одного BJT соединяется с базовой областью другого BJT. Кроме того, они поставляются в однотранзисторных корпусах.
Транзистор Шоттки
Это комбинация диода Шоттки и транзистора. Кроме того, диод предотвращает насыщение транзистора от источника тока, отводя избыточный ток.
Транзистор с несколькими эмиттерами
Это специальный биполярный транзистор, в основном присутствующий на входах интегральных схем, логических элементов и элементов И-НЕ.
Они заменяют диоды в DTL, облегчая быстрые операции с одним транзистором в логических элементах. Кроме того, его конфигурация снижает рассеиваемую мощность цепи.
Типы транзисторов: МОП-транзистор с двойным затвором
Это важно в приложениях, требующих последовательного включения двойного затвора. Затворы влияют на текущий уровень потока между затвором и исходным терминалом.
Лавинный транзистор
Это биполярный транзистор, работающий в области лавинного пробоя. Он имеет время перехода менее наносекунды и может переключать чрезвычайно высокие токи.
Диффузионный транзистор
Это биполярный транзистор с примесями в полупроводниковом материале. Однако процесс введения примесей осуществляется после процесса легирования и изготовления ростового перехода биполярного транзистора.
Дополнительно вот видеоиллюстрация работы транзисторов в схеме.
Как проверить транзисторы?
Вы можете проверить наличие повреждений или рабочее состояние транзисторов с помощью:
Используйте мультиметр
Это может быть цифровой мультиметр, настроенный на проверку диодов , или аналоговый мультиметр, настроенный на диапазон низкого сопротивления .
Мультиметр
Не забудьте проверить все выводы в обоих направлениях и проверить следующее:
Переход база-эмиттер и Базовый коллектор проводят в одном направлении, как диод.
Также не должен проводить переход коллектор-эмиттер .
Типы транзисторов: Использование простой схемы
Включение транзистора в схему.
Также не забудьте включить резистор 10k в базу для защиты транзистора.
Убедитесь, что напряжение питания находится в диапазоне от 5 до 12 В .
Таким образом, если транзистор работает, светодиод должен загореться при включении переключателя.
В качестве альтернативы можно поменять местами ту же цепь и напряжение питания для проверки транзистора PNP.
Простая схема переключения
Заключение
Надеюсь, теперь вы знакомы со всеми типами транзисторов и принципом их работы. Если вам нужны какие-либо разъяснения или у вас есть вопросы, не стесняйтесь обращаться к нам.
Поставщики беспроводных радиочастот и ресурсы
Веб-сайт RF Wireless World является домом поставщиков и ресурсов RF и Wireless. На сайте представлены статьи, учебные пособия, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тесты и измерения, калькуляторы, новости, книги, загрузки и многое другое.
Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, оптоволокно, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. д. Эти ресурсы основаны на стандартах IEEE и 3GPP. Он также имеет академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и дисциплинам MBA.
Статьи о системах на основе IoT
Система обнаружения падения для пожилых людей на основе IoT : В статье рассматривается архитектура системы обнаружения падения для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падения IoT. Подробнее➤
См. также другие статьи о системах на основе IoT:
• Система очистки туалетов AirCraft. • Система измерения удара при столкновении • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной розничной торговли • Система мониторинга качества воды • Система интеллектуальной сети • Умная система освещения на основе Zigbee • Умная система парковки на базе Zigbee • Умная система парковки на базе LoRaWAN.
Радиочастотные беспроводные изделия
Этот раздел статей охватывает статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE/3GPP и т.

д. , стандарты. Он также охватывает статьи, связанные с испытаниями и измерениями, посвященные испытаниям на соответствие, используемым для испытаний устройств на соответствие RF/PHY. СМ. УКАЗАТЕЛЬ СТАТЕЙ >>.
Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH была рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Подробнее➤
Основные сведения о повторителях и типы повторителей
: В нем объясняются функции различных типов повторителей, используемых в беспроводных технологиях. Подробнее➤
Основы и типы замираний : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные замирания, быстрые замирания и т. д., используемые в беспроводной связи. Подробнее➤
Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Подробнее➤

Основы интерференции и типы интерференции: В этой статье рассматриваются интерференция по соседнему каналу, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. д. Подробнее➤
Раздел 5G NR
В этом разделе рассматриваются функции 5G NR (новое радио), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. д. 5G NR Краткий справочный указатель >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • БАЗОВЫЙ НАБОР 5G NR • Форматы 5G NR DCI • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Опорные сигналы 5G NR • 5G NR m-Sequence • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • MAC-уровень 5G NR • Уровень 5G NR RLC • Уровень PDCP 5G NR

Руководства по беспроводным технологиям
В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводным сетям. Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, беспроводная сеть, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. д. См. ИНДЕКС УЧЕБНЫХ ПОСОБИЙ >>
Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы, посвященные технологии 5G:
Учебник по основам 5G Диапазоны частот учебник по миллиметровым волнам Рамка волны 5G мм Зондирование канала миллиметровых волн 5G 4G против 5G Испытательное оборудование 5G Архитектура сети 5G Сетевые интерфейсы 5G NR звучание канала Типы каналов 5G FDD против TDD Нарезка сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G ТФ
В этом учебном пособии GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура кадров GSM или иерархия кадров, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM или настройка вызова или процедура включения питания, Вызов MO, вызов MT, модуляция VAMOS, AMR, MSK, GMSK, физический уровень, стек протоколов, основы мобильного телефона, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.

➤Подробнее.
LTE Tutorial , описывающий архитектуру системы LTE, включая основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он предоставляет ссылку на обзор системы LTE, радиоинтерфейс LTE, терминологию LTE, категории LTE UE, структуру кадра LTE, физический уровень LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, Voice Over LTE, расширенный LTE, Поставщики LTE и LTE vs LTE advanced.➤Подробнее.

РЧ-технологии Материалы
На этой странице мира беспроводных радиочастот описывается пошаговое проектирование преобразователя частоты на примере повышающего преобразователя частоты 70 МГц в диапазон C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, амортизирующие прокладки. ➤Читать дальше.
➤ Проектирование и разработка радиочастотного приемопередатчика ➤Дизайн радиочастотного фильтра ➤Система VSAT ➤Типы и основы микрополосковых ➤Основы волновода

Секция испытаний и измерений
В этом разделе рассматриваются ресурсы по контролю и измерению, контрольно-измерительное оборудование для тестирования тестируемых устройств на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE. ИНДЕКС испытаний и измерений >>
➤Система PXI для контрольно-измерительных приборов. ➤ Генерация и анализ сигналов ➤ Измерения физического уровня ➤ Тестирование устройства WiMAX на соответствие ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤ Тест на соответствие TD-SCDMA
Волоконно-оптическая технология
Волоконно-оптический компонент
основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д. Эти компоненты используются в оптоволоконной связи. ИНДЕКС оптических компонентов >>
➤Руководство по оптоволоконной связи ➤APS в SDH ➤Основы SONET ➤ Структура кадра SDH ➤ SONET против SDH
Поставщики беспроводной радиочастотной связи, производители
Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.
Поставщики ВЧ-компонентов, включая ВЧ-изолятор, ВЧ-циркулятор, ВЧ-смеситель, ВЧ-усилитель, ВЧ-адаптер, ВЧ-разъем, ВЧ-модулятор, ВЧ-трансивер, PLL, VCO, синтезатор, антенну, осциллятор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексер, дуплексер, чип-резистор, чип-конденсатор, чип-индуктор, ответвитель, ЭМС, программное обеспечение RF Design, диэлектрический материал, диод и т. д. Поставщики радиочастотных компонентов >
>
➤Базовая станция LTE ➤ РЧ-циркулятор ➤РЧ-изолятор ➤Кристаллический осциллятор
MATLAB, Labview, Embedded Исходные коды
Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. СМ. ИНДЕКС ИСТОЧНИКОВ >>
➤ 3–8 код VHDL декодера ➤Скремблер-дескремблер Код MATLAB ➤32-битный код ALU Verilog ➤ T, D, JK, SR триггер коды labview

*Общая медицинская информация*
Сделайте эти пять простых вещей, чтобы помочь остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: Мойте их часто
2. ЛОКОТЬ: кашляйте в него
3. ЛИЦО: не прикасайтесь к нему
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВУЙТЕ: заболели? Оставайтесь дома
Используйте технологию отслеживания контактов >> , следуйте рекомендациям по социальному дистанцированию >> и установить систему наблюдения за данными >
> спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таких стран, как США и Китай, чтобы остановить распространение COVID-19так как это заразное заболевание.
Радиочастотные калькуляторы и преобразователи
Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения. Они охватывают беспроводные технологии, такие как GSM, UMTS, LTE, 5G NR и т. д. СМ. КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤ 5G NR ARFCN и преобразование частоты ➤ Калькулятор скорости передачи данных LoRa ➤ LTE EARFCN для преобразования частоты ➤ Калькулятор антенны Yagi ➤ Калькулятор времени выборки 5G NR
IoT-Интернет вещей Беспроводные технологии
В разделе, посвященном IoT, рассматриваются беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth с низким энергопотреблением (BLE), NFC, RFID, INSTEON, X10, KNX, ANT+, Wavenis, Dash7, HomePlug и другие. Он также охватывает датчики IoT, компоненты IoT и компании IoT.
См. главную страницу IoT>> и следующие ссылки.
➤РЕЗЬБА ➤EnOcean ➤ Учебник LoRa ➤ Учебник по SIGFOX ➤ WHDI ➤6LoWPAN ➤Зигби RF4CE ➤NFC ➤Лонворкс ➤CEBus ➤УПБ

СВЯЗАННЫЕ ПОСТЫ

Учебники по беспроводным радиочастотам
GSM ТД-СКДМА ваймакс LTE UMTS GPRS CDMA SCADA беспроводная сеть 802.11ac 802.11ad GPS Зигби z-волна Bluetooth СШП Интернет вещей Т&М спутник Антенна РАДАР RFID

Различные типы датчиков
Датчик приближения Датчик присутствия против датчика движения Датчик LVDT и RVDT Датчик положения, смещения и уровня датчик силы и датчик деформации Датчик температуры датчик давления Датчик влажности датчик МЭМС Сенсорный датчик Тактильный датчик Беспроводной датчик Датчик движения Датчик LoRaWAN Световой датчик Ультразвуковой датчик Датчик массового расхода воздуха Инфразвуковой датчик Датчик скорости Датчик дыма Инфракрасный датчик Датчик ЭДС Датчик уровня Активный датчик движения против пассивного датчика движения

Поделиться этой страницей

Перевести эту страницу
СТАТЬИ Раздел T&M ТЕРМИНОЛОГИИ Учебники Работа и карьера ПОСТАВЩИКИ Интернет вещей Онлайн калькуляторы исходные коды ПРИЛОЖЕНИЕ. ЗАМЕТКИ Всемирный веб-сайт T&M
Типы смещения — биполярные транзисторы
Биполярные транзисторы
Одной из основных проблем с транзисторными усилителями является создание и поддержание надлежащих значений тока покоя и напряжения в цепи. Это достигается путем выбора правильных условий смещения цепи и обеспечение поддержания этих условий, несмотря на изменения в окружающей среде (окружающей) температуры, которые вызывают изменения усиления и даже искажение (нежелательное изменение сигнала). Таким образом, возникает потребность в методе правильно смещать транзисторный усилитель и в то же время стабилизировать его постоянный ток рабочая точка (значения отсутствия сигнала напряжения коллектора и коллектора Текущий). Как упоминалось ранее, можно использовать различные методы смещения, чтобы выполнять обе эти функции. Несмотря на многочисленные предубеждения методы, будут рассмотрены только три основных типа.
Смещение базового тока (фиксированное смещение)
Первый метод смещения, называемый смещением базового тока , или иногда с фиксированным смещением , использовался в базовый транзисторный усилитель. Как вы помните, он состоял в основном из резистора ( R _B ) подключен между напряжением питания коллектора и база. К сожалению, это простое устройство довольно термически нестабильный. Если температура транзистора повышается по какой-либо причине (из-за повышение температуры окружающей среды или из-за протекания через него тока), коллектор ток увеличится. Это увеличение тока также приводит к тому, что постоянный ток рабочая точка, иногда называемая неподвижной или статической точкой, для перемещения от желаемого положения (уровня). Эта реакция на температуру нежелательно, поскольку влияет на коэффициент усиления усилителя (количество усиление) и может привести к искажению, как вы увидите позже в этом обсуждении.
Самосмещение
Лучший метод смещения достигается путем непосредственного включения резистора смещения между основанием и коллектором, как показано на рисунке ниже. По привязке коллектора Таким образом, к базе можно подать напряжение обратной связи с коллектора. к основанию, чтобы развить прямое смещение. Такое расположение называется самосмещением . Теперь, если повышение температуры вызывает увеличение тока коллектора, напряжение коллектора ( В _С) упадет из-за увеличения напряжения на нагрузочном резисторе ( R _L ). Это падение в V _C будут возвращены на базу и приведут к уменьшению базовый ток. Уменьшение базового тока будет противодействовать первоначальному увеличению ток коллектора и стремятся его стабилизировать. Производится прямо противоположный эффект когда ток коллектора уменьшается.
Базовый транзисторный усилитель с автосмещением
Самопредвзятость имеет два небольших недостатка: (1) она эффективна лишь частично и, поэтому используется только там, где ожидаются умеренные изменения температуры окружающей среды; (2) это уменьшает усиление, так как сигнал на коллекторе также влияет базовое напряжение. Это связано с тем, что коллектор и базовые сигналы для этого конкретного конфигурации усилителя сдвинуты по фазе на 180 градусов (противоположные по полярности) и часть сигнала коллектора, который возвращается на базу, отменяет часть входного сигнала. сигнал. Этот процесс возврата части вывода обратно на вход известен как вырождение или отрицательная обратная связь . Иногда желательна дегенерация предотвратить искажение амплитуды (выходной сигнал, который не соответствует входному точно) и для этой цели может использоваться самопредвзятость.
Комбинированное смещение
Комбинация фиксированного и собственного смещения может быть использована для улучшения стабильности и в то же время преодолеть некоторые недостатки двух других методов смещения. Одной из наиболее широко используемых систем комбинированного смещения является делитель напряжения. тип показан на рисунке ниже. Фиксированное смещение обеспечивается в этой схеме делителем напряжения сеть, состоящая из R ₁ , R ₂ и коллектор напряжение питания ( В _СС). Постоянный ток, протекающий через делитель напряжения сеть смещает базу положительно по отношению к эмиттеру. Резистор Р ₃ , включенный последовательно с эмиттером, обеспечивает эмиттеру автосмещение.
