Трехфазное электричество: Трёхфазный переменный ток

Содержание

Трёхфазный переменный ток

Трёхфазный переменный ток

Подробности
Категория: Электротехника

Трехфазная система переменного тока

Электростанции вырабатывают трехфазный переменный ток. Генератор трехфазного тока представляет собой как бы три объединенных вместе генератора переменного тока, работающих так, чтобы сила тока (и напряжение) изменялась у них не одновременно, а с отставанием на 1/3 периода. Это осуществляется за счет смещения катушек генераторов на 120° одна относительно другой (рис. справа).


Каждая часть обмотки генератора называется
фазой. Поэтому генераторы, которые имеют обмотку, состоящую из трех частей, называют трехфазными.

Следует отметить, что термин «фаза» в электротехнике имеет два значения: 1) как величина, которая совместно с амплитудой определяет состояние колебательного процесса в данный момент времени;

2) в смысле наименования части электрической цепи переменного тока (например, часть обмотки электрической машины).

Некоторое наглядное представление о возникновении трехфазного тока дает установка, изображенная на рис. слева.
Три катушки от школьного разборного трансформатора с сердечниками размещаются по окружности под углом 120° по отношению друг к другу. Каждая катушка соединена с демонстрационным гальванометром. В центре окружности на оси укрепляется прямой магнит. Если вращать магнит, то в каждой из трех цепей «катушка — гальванометр» возникает переменный ток. При медленном вращении магнита можно заметить, что наибольшее и наименьшее значения токов и их направления будут в каждый момент во всех трех цепях различными.

Таким образом, трехфазный ток представляет совместное действие трех переменных токов одинаковой частоты, но сдвинутых по фазе на 1/3 периода относительно друг друга.
Каждая обмотка генератора может соединяться со своим потребителем, образуя несвязанную трехфазную систему. Выигрыша от такого соединения нет никакого по отношению к трем отдельным генераторам переменного тока, так как передача электрической энергии осуществляется с помощью шести проводов (рис.

справа).


На практике получили два других способа соединения обмоток трехфазного генератора. Первый способ соединения получил название звезды (рис. слева, а), а второй — треугольника (рис. б).

При соединении звездой концы (или начала) всех трех фаз соединяются в один общий узел, а от начал (или концов) идут провода к потребителям. Эти провода называются линейными проводами. Общую точку, в которой соединяются концы фаз генератора (или потребителя), называют нулевой точкой, или

нейтралью. Провод, соединяющий нулевые точки генератора и потребителя, называют нулевым проводом. Нулевой провод применяется в том случае, если в сети создается неравномерная нагрузка на фазы. Он позволяет уравнять напряжения в фазах потребителя.


Нулевой провод, как правило, применяется в осветительных сетях. Даже при наличии одинакового количества ламп равной мощности во всех трех фазах равномерная нагрузка не сохраняется, так как лампы могут включаться, выключаться не одновременно во всех фазах, могут перегорать, и тогда равномерность нагрузки фаз будет нарушена. Поэтому для осветительной сети применяется соединение в звезду, которая имеет четыре провода (рис. справа) вместо шести при несвязанной трехфазной системе.

При соединении в звезду различают два вида напряжения: фазное и линейное. Напряжение между каждым линейным и нулевым проводом равно напряжению между зажимами соответствующей фазы генератора и называется фазным (Uф), а напряжение между двумя линейными проводами — линейным напряжением (Uл).

Между фазными и линейными напряжениями можно установить соотношение:

Uл = √3 . U

ф ≈ 1,73 . Uф ,

если рассмотреть треугольник напряжения (рис. Сф-л/2 + 2-со5б0° = л/3 -Ц,

На практике широкое распространение получили трехфазные цепи с нейтральными проводами при напряжениях UЛ = 380 В; UФ  = 220 В.

Поскольку в нулевом проводе при симметричной нагрузке сила тока равна нулю, то ток в линейном проводе равен току в фазе.
При неравномерной нагрузке фаз по нулевому проводу проходит уравнительный ток относительно малой величины. Поэтому сечение этого провода должно быть значительно меньше, чем у линейного провода. В этом можно убедиться, если включить четыре амперметра в линейные и нулевой провода. В качестве нагрузки удобно использовать обычные электрические лампочки (рис. справа).


При одинаковой нагрузке в фазах ток в нулевом проводе равен нулю и надобность в этом проводе отпадает (например, равномерную нагрузку создают электродвигатели). В этом случае производят соединение в «треугольник», которое представляет собой последовательное соединение друг с другом начал и концов катушек генератора.

Нулевой провод в этом случае отсутствует.

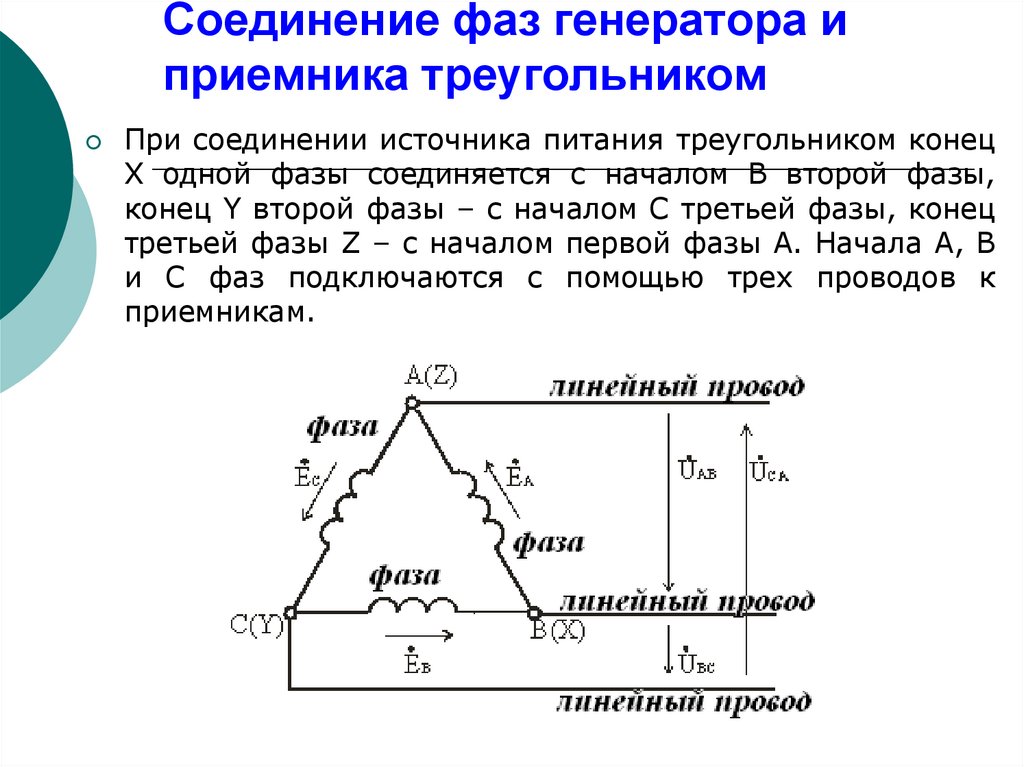

При соединении обмоток генератора и потребителей «треугольником» фазные и линейные напряжения равны между собой,
т.е. UЛ = UФ, а линейный ток в √3 раз больше фазного тока  IЛ = √3.IФ

Соединение треугольником применяется как при осветительной, так и при силовой нагрузке. Например, в школьной мастерской станки можно включать в звезду или треугольник. Выбор того или иного способа соединения определяется величиной напряжения сети и номинальным напряжением приемников электрической энергии.
Принципиально можно соединять треугольником и фазы генератора, но обычно этого не делают. Дело в том, что для создания заданного линейного напряжения каждая фаза генератора при соединении треугольником должна быть рассчитана на напряжение, в раз большее, чем в случае соединения звездой. Более высокое напряжение в фазе генератора требует увеличения числа витков и усиленной изоляции для обмоточного провода, что увеличивает размеры и стоимость машин. Поэтому фазы трехфазных генераторов почти всегда соединяют звездой. Двигатели же иногда в момент пуска включают звездой, а затем переключают на треугольник.

Трехфазный ток

Трехфазный ток

Трехфазный ток лежит в основе производства и распределения энергии в современной электроиндустрии. Трехфазная система образуется при трех одинаковых по амплитуде и частоте переменных токах, которые сдвинуты относительно друг друга на одну треть периода или 120°. В трехфазной системе существует два способа соединения фаз генератора и токоприемников — соединение звездой и соединение треугольником. Для того чтобы соединить три фазы источника электропитания с тремя нагрузками необходимо шесть проводов. Такая система электроцепи называется несвязной.

В наши дни она не применяется, так как ее использование экономически нецелесообразно.

Соединение трехфазной системы по схеме «звезда» подразумевает под собой соединение в общую точку всех обмоток фаз источника питания. В нагрузке производят такое же соединение. После этого все обратные провода соединяются в один и подключаются к общим точкам токоприемника, являющимся источником нагрузки. Соответственно по полученному проводу протекает суммарный ток всех трех фаз. В случае протекания во всех фазах одинаковых токов и их сдвиге относительно друг друга на 1/3 (120°), сумма токов будет равна нулю. В связи с этим в общем проводе ток протекать не будет. Данный провод называется нулевым или нейтральным. Остальные провода, которые соединяют фазы генератора с токоприемниками, называются линейными.

Нагрузка, при которой выполняется условие равенства по величине токов во всех фазах, а так же одинаковых сдвигов фаз по отношению к фазным электродвижущим силам, называется симметричной. При соединении трехфазной системы по схеме «звезда» с симметричной нагрузкой нейтральный (нулевой) провод отсутствует, в связи с тем, что в нем нет необходимости. Такая система является трехпроводной. В других случаях применяется система с нейтральным проводом, которая называется четырехпроводной.

Фазными напряжениями в трехфазной системе являются напряжения между началом и концом фазных обмоток, а напряжения между линейными проводами называются линейными. Токи, которые протекают в обмотках фаз генератора или токоприемника, называются фазными токами, а токи в линейных проводах, линейными соответственно.

Между линейными и фазными величинами при соединении по схеме «звезда» при симметричной нагрузке существует связь. При соединении треугольником обмотки фаз источников питания подключаются последовательно так, чтобы начало первой обмотки соединялось с концом следующей. Все общие точки каждой из пар фазных обмоток генератора соединяются проводами, которые называют линейными, с общими точками каждой пары ветвей электроприемника. Также нетрудно убедиться в том, что соединение треугольником в трехфазной системе можно также получить из трехфазной несвязанной цепи с помощью объединения друг с другом вычерченных рядом проводов. При симметричной нагрузке электросистемы, которая соединяется в треугольник, фазные напряжения равны линейным напряжениям, а линейные токи больше фазных токов в √3-раз. При соединении фаз генератора треугольником из-за более высокого напряжения в фазах генератора требуется увеличение числа витков и усиление изоляции для обмоточного провода, что в свою очередь влияет на увеличение размеров и стоимость машины. В связи с этим фазы трехфазных генераторов в большинстве случаев соединяют по схеме «звезда».

Приемники электроэнергии могут быть включены либо треугольником, либо звездой независимо от способа соединения обмоток генератора. Выбор способа соединения определяется номинальным напряжением приемников и величиной напряжения сети.

      ТРЕХФАЗНЫЙ ТОК – это.

      .. Что такое ТРЕХФАЗНЫЙ ТОК?
      ТРЕХФАЗНЫЙ ТОК
      ТРЕХФАЗНЫЙ ТОК

      — переменный ток, получающийся от сочетания трех самостоятельных однофазных токов, сдвинутых по фазе один относительно другого на 1/3 периода.

      Самойлов К. И. Морской словарь. – М.-Л.: Государственное Военно-морское Издательство НКВМФ Союза ССР, 1941

      .

      • ТРЕХФАЗНАЯ МАШИНА
      • ТРЕХФЛАЖНАЯ СИГНАЛЬНАЯ КНИГА

      Смотреть что такое “ТРЕХФАЗНЫЙ ТОК” в других словарях:

      • ТОК ПЕРЕМЕННЫЙ — (Alternating current А. С.) электрический ток, направление и сила которого периодически меняются. При переменном токе с частотой в 50 Hz (герц) ток в течение 1 секунды 50 раз меняется от нуля до максимальной величины в прямом и обратном… …   Морской словарь

      • трехфазный источник бесперебойного питания (ИБП) — трехфазный ИБП [Интент] Глава 7. Трехфазные ИБП … ИБП большой мощности (начиная примерно с 10 кВА) как правило предназначены для подключения к трехфазной электрической сети. Диапазон мощностей 8 25 кВА – переходный. Для такой мощности… …   Справочник технического переводчика

      • трехфазный — ТРЁХФАЗНЫЙ ая, ое. 1. Филос. Состоящий из трёх фаз, этапов. Т ое развёртывание понятий. 2. Спец. Система трёх однофазных переменных токов одинаковой частоты и амплитуды, но отличающихся по фазе на 1/3 периода. Т. ток. 3. Электр. Связанный с… …   Энциклопедический словарь

      • Переменный ток — Если какой либо источник тока вызывает в данном проводнике или в данной замкнутой цепи электродвижущую силу и эта электродвижущая сила непрерывно изменяется по величине и по направлению, т. е. представляется периодической функцией времени, то в… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

      • переменный ток — ▲ физические колебания ↑ электрический ток трехфазный. многофазный. выпрямитель преобразователь переменного электрического тока в постоянный. реактор. фазоинвертор. фазокомпенсатор. аттенюатор …   Идеографический словарь русского языка

      • Электродвигатели — Попытки применить электричество как двигательную силу были сделаны еще в начале прошлого столетия. Так, после того как (1821 г.) Фарадеем было открыто явление вращения магнитов вокруг проводников с токами и наоборот, Sturgeons и Barlow построили… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

      • Доливо-Добровольский, Михаил Осипович — [21 дек. 1861 (2 янв. 1862) 15 ноября 1919] рус. электротехник. Родился в Петербурге в семье чиновника. В 1878 поступил в Рижский политехнич. ин т. За участие в политич. выступлениях студенчества Д. Д. был исключен из ин та без правд поступления… …   Большая биографическая энциклопедия

      • РЕНТГЕНОТЕХНИКА — РЕНТГЕНОТЕХНИКА. Содержание: Рентгеновские трубки……………659 Трансформаторы………………665 Работа трубки и требования к аппаратам …. 668 Выпрямители тока……………..6 70 Аппараты…………………671 Методы измерения лучен …   Большая медицинская энциклопедия

      • Трансформаторы* — Т. называются приборы, служащие 1) либо для преобразования электрических токов одного напряжения в токи другого напряжения, 2) либо для преобразования токов переменных в токи постоянные и обратно. Т. первого рода, т. е. Т. напряжении,… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

      • Трансформаторы — Т. называются приборы, служащие 1) либо для преобразования электрических токов одного напряжения в токи другого напряжения, 2) либо для преобразования токов переменных в токи постоянные и обратно. Т. первого рода, т. е. Т. напряжении,… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

      Трехфазное электроснабжение частного дома. Фото, видео

      Автор Alexey На чтение 6 мин. Просмотров 1.6k. Опубликовано Обновлено

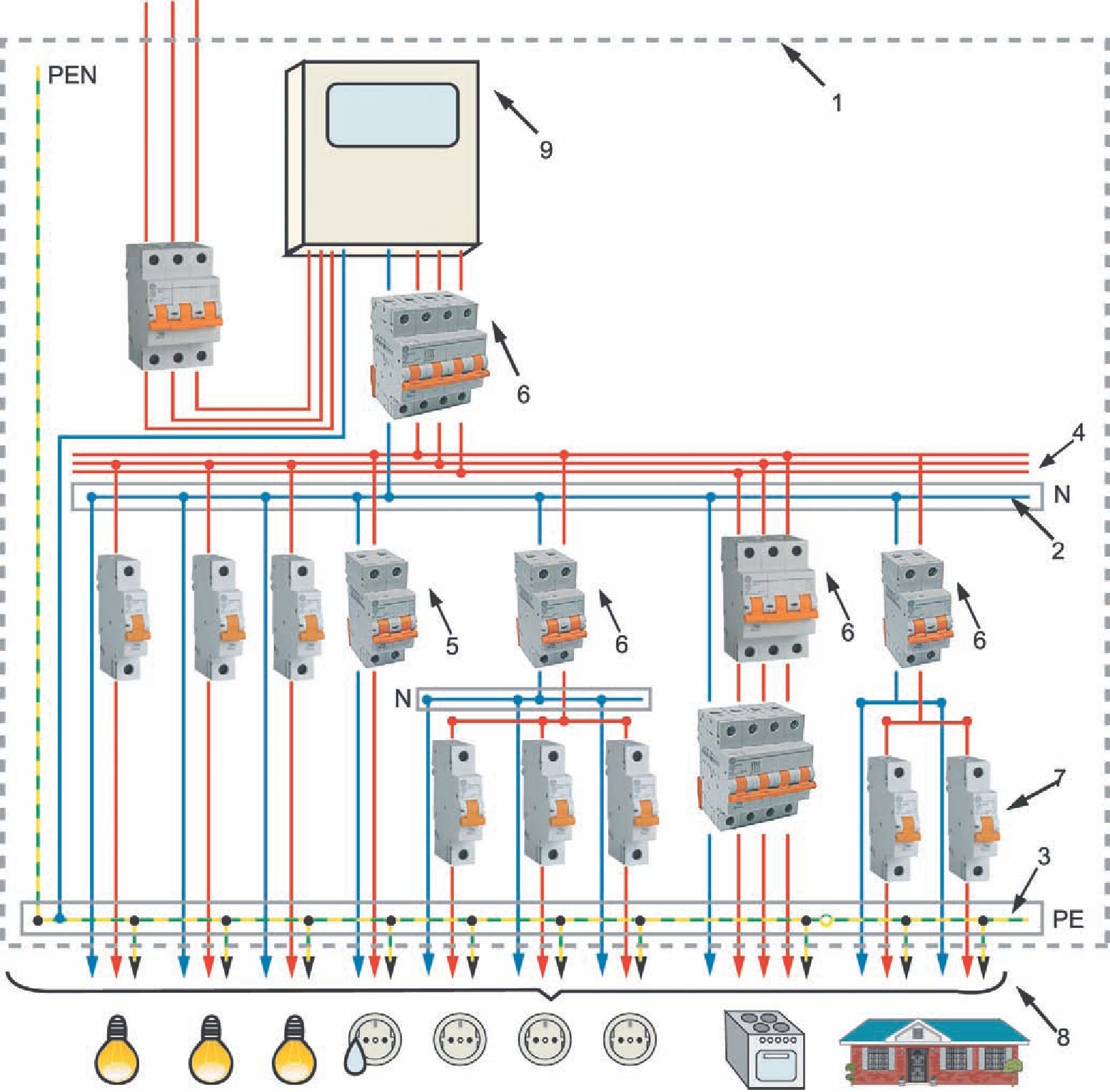

      Общая схема трехфазного подключения

      Несмотря на, то строите ли вы новый дом или хотите модернизировать старый без электропроводки обойтись не получится, поскольку все приборы в доме потребляют электроэнергию в большей или меньшей мере. Подключение частного дома к электросети дело непростое и небыстрое.

      Существует два типа электропитания одно- и трехфазный. Большинство используют однофазный тип и считают, что этого достаточно. Так и есть. Сейчас же все чаще выбирают трехфазный, поскольку он позволяет значительно снизить нагрузку на сеть равномерно распределив ее на три параллельные линии.

      Разница между трехфазным и однофазным подключением

      Большинство считают, что, перейдя на трехфазное подключение дома можно увеличить потребляемую мощность. Но это совсем не так. Такой вопрос следует решать с компанией, которая поставляет электричество.
      В данном типе подключения используют 4 или 5 проводов. Три линии подачи тока (фаза), нулевой проводник (или просто ноль) и заземление, иногда ноль и заземление подключают одним проводом.

      Сравнение типов подключения

      В таком случае можно примерно рассчитать количество приборов, которые можно одновременно включить в сеть на каждую линию чтобы не было перенапряжения. В однофазовом подключении используют 2 или 3 провода. Соответственно 1 фаза, 1 ноль и заземление.

      Тогда все напряжение идет на одну линию и перегрузок просто не избежать.Силовой щиток однофазного электроснабжения частного дома немного меньше чем для трехфазного, и если нужно заменить один на другой, то придется добавить свободного места. Что касается использования домовой проводки, то и тут есть различия. В первом случае толщина жил кабеля значительно больше, чем во втором, поскольку и нагрузка тоже выше.

      Документация для подключения.

      Для того чтобы не было проблем с законом все нужно сделать как следует и подготовить необходимые документы и договора.

      • Энергоснабжающая компания должна дать определенные условия эксплуатации.
      • Проектная документация на снабжение здания электроэнергией.
      • Акт разграничения по балансовой принадлежности.
      • Акт лабораторных исследований схемы, которая собрана для определенного дома.
      • Акт осмотра всего оборудования.
      • Договор с энергосбытовой компанией.

      Проект трехфазной сети.

      Для начала нужно сделать проект, где будут учтены все особенности потребления электроэнергии. Чаще всего делают разделение на группы потребителей, то есть розетки отдельно подключаются, а освещение отдельно. Это дает возможность отключить отдельную группу для ремонтных работ и не доставлять неудобства в использовании другой группы.

      Проект трехфазной сети

      Для каждой рассчитывают максимальную мощность потребления электричества, и соответственно подбирают провода нужной толщины. Например, для освещения чаще используют провод толщиной 1,5мм, а для розеток – 2,5 мм.

      Для каждой группы нужно использовать приборы автоматического выключения тока, чтобы при коротком замыкании не возникло возгорание проводки.
      Имея на руках проект подключения дома можно рассчитать количество необходимых материалов (проводов), приборов и даже планируемый размер силового щитка. А также можно наметить размещение розеток, выключателей и стабилизирующих устройств.

      Как подключать?

      Существует два вида подключения. Подземный и воздушный. Для частного дома используют преимущественно второй вариант, потому что:

      • меньше времени тратиться на работу;
      • есть возможность использования любых схем;
      • стоимость подключения значительно ниже;
      • при необходимости легче ремонтировать.

      Нужно учитывать, что при воздушном подключении расстояние до ближайшего столба к частному дому должно быть не больше 15 м. Если же отрезок длиннее, нужно добавить дополнительный столб чтобы избежать сильного провисания или обрыва линии при плохих погодных условиях. Вблизи не должно быть крупных деревьев или больших веток.А также провода не должны мешать перемещению транспортных средств или пешеходов
      На частный дом трехфазная линия крепится на высоте не меньше чем 2,7м, а при необходимости и выше. Там помещают специальные изоляторы, к которым и присоединяется питание, а уже оттуда провода идут к силовому щиту.

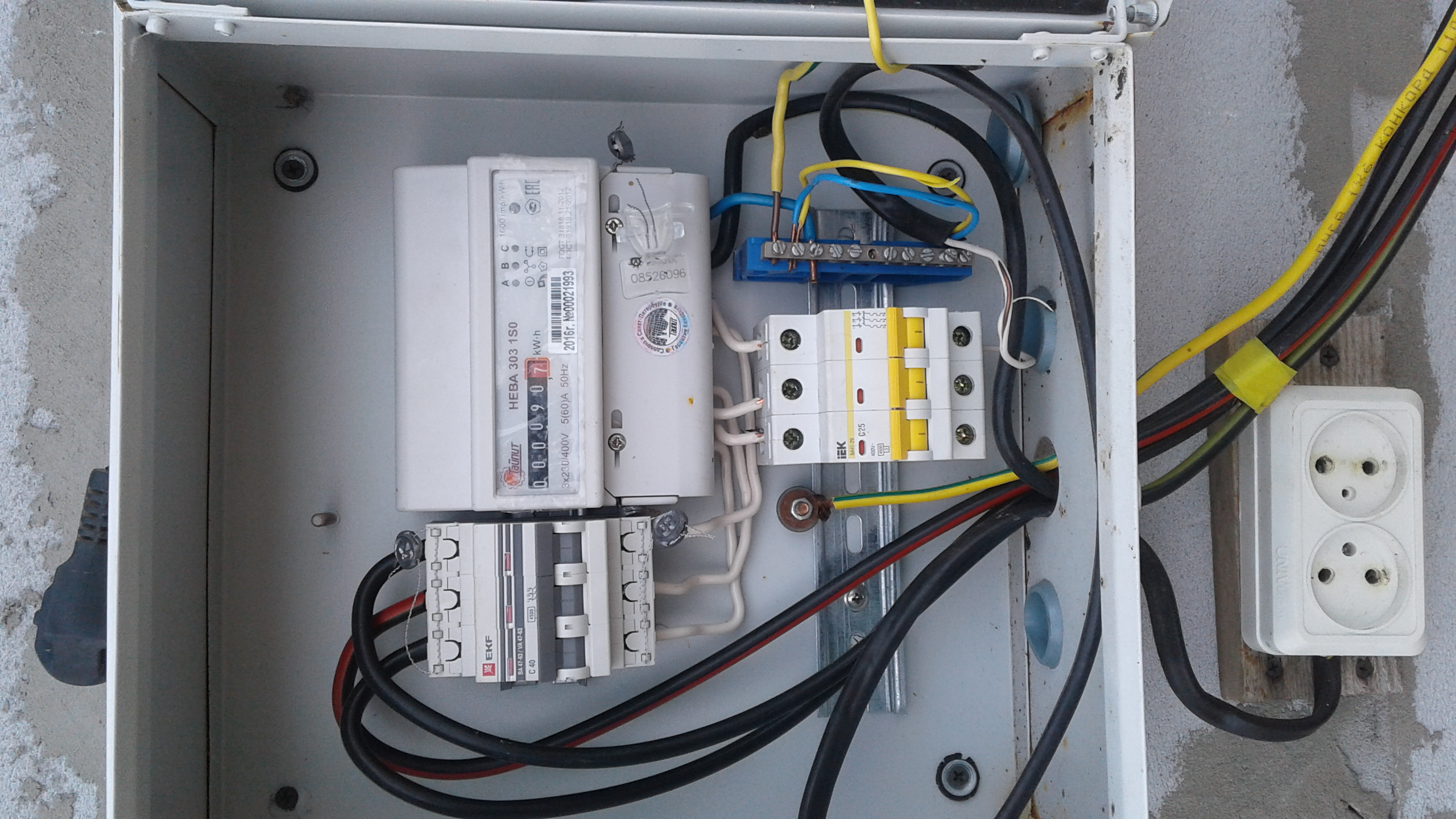

      Щиток лучше прикрепить на фасаде здания. Дальше от щитка по всему дому идут в нужных направлениях провода. Если есть пристройки где используется электричество, то к ним проводка идет тоже от щитка.
      Счетчик для трехфазной линии.

      Для особого подключения электричества нужен и особенный счетчик.

      Трехфазный счетчик

      Счетчики для трехфазного подключения позволяют экономить электроэнергию, выбрать модель, подходящую именно потребителю, отслеживать перепады напряжения. Такие приборы есть трех видов:

      1. Прямого включения. Подключаются непосредственно к сети.
      2. Полукосвенного включения. Нужен трансформатор напряжения. При оплате, показания счетчика умножаются на коэффициент трансформации, который указан на приборе.
      3. Косвенного включения. Нужен трансформатор напряжения и силы тока. Подходит тем, кто подключается от высоковольтных линий электропередач. Чаще всего используют на предприятиях.

      Для однофазного счетчика существует одна стандартная схема подключения, а для счетчиков трехфазной линии их много, поскольку видов несколько.
      Устройства прямого включения имеют схему подключения немного схожую на схему однофазного счетчика. Обязательно следует учитывать порядок присоединения проводов в соответствии с цветом, который указан в схеме и не забывать, что четные номера — это нагрузка, а нечетные — цвет провода. Схема подключения размещена на задней крышке прибора, а также в паспорте.
      Электросчетчик полукосвенного включения также применяют в домах и для их подключения есть множество схем. Чаще всего используются три из них: десятипроводная схема подключения, схема по типу звезда, соединение с помощью коробки с клеммами.

      Первая самая распространенная, поскольку самая простая. По данной схеме для каждой фазы используют три провода, которые присоединяются в строгом порядке, десятый провод — ноль. Всегда выбирается такая схема подключения счетчика, при которой можно легко отремонтировать ее любую часть.
      Какой бы ни была схема подключения частного дома к электросети, не стоит забывать, что работать с напряжением, не имея нужного образования небезопасно для жизни. Поэтому и для выбора нужной схемы, нужного счетчика электроэнергии, и для самого подключения следует воспользоваться услугами человека, который в этом непросто разбирается, а специально обучался несколько лет.

      Вы предоставляете план дома, указываете места где нужно разместить розетки, выключатели, где будут стоять котлы или бойлер, а квалифицированный специалист рассчитает длину проводов, их толщину, и подберет все необходимые приборы для безопасного использования электропроводки в частном доме. Подключение частного дома к электросети дело непростое и небыстрое.

      Однофазная и трехфазная электрическая сеть



      Вступление

      Здравствуй Уважаемый читатель сайта Elesant.ru. Электрический ток «доставляется» до потребителя по высоковольтным линиям электропередач. Электрический ток линий электропередач имеет высокое напряжение и напрямую не может использоваться потребителями. Для повседневного использования электрического тока доставленного ЛЭП его напряжение нужно понизить.

      Для этого возле потребителей устанавливаются специальные трансформаторные подстанции. Трансформаторные подстанции понижают высоковольтное напряжение до номинальных значений пригодных для использования. Остановимся немного на подстанциях.

      Трансформаторная подстанция

      Трансформаторные подстанции это электроустановка, предназначенная для приема, преобразования и распределения электроэнергии от линий электропередач.

      Состоят подстанции из понижающего трансформатора, распределительного устройства (РУ) и устройств управления.

      По способу строительства и расположения подстанции подразделяются на пристроенные, встроенные, внутрецеховые. Для загорода наиболее распространены мачтовые и столбовые подстанции.

      Основным элементом подстанции является понижающий трансформатор. Понижающие трансформаторы могут быть трехфазные и однофазные. Однофазные трансформаторы используются в комплексе с трехфазными трансформаторами и в основном в сельской местности.

      Понижается напряжение в трансформаторах до номинального рабочего напряжения 380 или 220 вольт. Называются эти напряжения линейным и фазным соответственно. А питание потребителей называется соответственно трехфазным и однофазным. Рассмотрим виды питания потребителей подробнее.

      Однофазное электрическое питание

      Однофазное электропитание запитывает потребителя от одной фазной линии и линии нулевого рабочего провода. Линии для однофазного питания называют однофазными электрическими сетями. Номинальное рабочее напряжение однофазных электрических сетей составляет 220 вольт.

      Сами однофазные сети тоже можно разделить в зависимости от рабочих проводников.

      Однофазная двухпроводная сеть

      В однофазных двухпроводных сетях для электропитания используются два провода: фазного(L) и нулевого (N). Такая электрическая сеть не предусматривает заземление электроприборов. Двухпроводная электрическая сеть была да и остается самой распространенной в старом жилом фонде.

      Если у вас дома проводка выполнена проводами с алюминиевыми жилами, скорее всего у вас двухпроводная электрическая сеть.

      Пример схемы: однофазная двухпроводная сеть в квартире

      Однофазная трехпроводная сеть

      В однофазных трехпроводных сетях используются три провода: фазного(L), нулевого (N) и защитного, заземляющего. Третий заземляющий провод предназначен для дополнительной защиты человека от поражений электрическим током. Соединение заземляющего провода с корпусами электроприборов (заземление), позволяет отключать электропитание при замыкании фазного провода на корпус прибора (короткого фазного замыкания). Обозначается PE.

      Заземление защищает не только человека от поражений электротоком, но и спасает сами электроприборы от перегораний.

      Пример схемы:однофазная трехпроводная сеть в квартире

      Трехфазное электрическое питание

      При трехфазном питании в электрощит квартиры или ВРУ дома заводится три питающие фазы(L1;L2;L3) и нулевой рабочий проводник(N). Номинальное рабочее напряжение между любыми фазными проводами составляет 380 вольт. Напряжение между любым фазным проводом и рабочим нулем составляет 220 вольт. От электрощита проводка, распределяется по квартире или дому, согласно схеме электропроводки, обеспечивая 220 вольтовое или з80 вольтовое питание для электроприборов.

      При расчете трехфазной электросети важно правильно распределить нагрузку между тремя фазами. Неравномерное распределение нагрузки между фазами приведут к перекосу фаз, сильный перекос фаз приведет к аварийной ситуации вплоть до обгорания одной из фаз.

      Распределить трехфазное питание по квартире или дому можно электрокабелями с четырьмя или пятью проводами

      Трехфазная четырехпроводная электрическая сеть

      При четырехпроводной электропроводки электропитание происходит от трех фазных проводов и рабочего нуля. От электрощитка или распределительной коробки проводка распределяется по розеткам и светильникам двумя проводами: каждым фазным и нулевым(L1-N; L2-N; L3-N).Напряжением 220 вольт. На схемах фазы могут обозначаться А, В, С.

      Пример схемы: трехфазная четырехпроводная сеть в квартире

      Трехфазная пятипроводная электрическая сеть

      В трехфазной пятипроводной электрической сети «появляется» пятый заземляющий провод, выполняющий защитные функции. Обозначается (PE)

      Важно! Во всех трехфазных сетях важно равномерное распределение нагрузки (потребляемой мощности) между фазами. Опредилять нагрузку сети при трехфазном питании нельзя по основному закону электротехники, зокону Ома. Для расчетов нужно учитывать коэффициент мощности(cosф) и коэффициент спроса (Кспроса). Обычно для квартир cosф=0,90-0,93;Кспроса=0,8. Значение 0,8 принимается, если потребителей более 5.

      Пример схемы:трехфазная пятипроводная сеть в квартире

      Нормативные ссылки

      Правила Устройства Электроустановок(ПУЭ),издание 7.

      Другие статьи раздела: Электрические сети





      Похожие статьи

      Каталог счетчиков

      Офисы обслуживания и терминалыОфисы и терминалы


      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60. 040389,30.393572], city: “Санкт-Петербург”, adress: “Просвещения пр., д. 67”, region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.042447,30.389575], city: “Санкт-Петербург”, adress: “Просвещения пр., д. 74, к. 2 («Перекресток»)”, region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Центр приема платежей’, hours: ‘09. 30 – 20.30, без выходных
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.031445,30.43494], city: “Санкт-Петербург”, adress: “Руставели ул., д. 61А («Лента»)”, region: ‘Калининский’, subway: ‘Гражданский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.840709,30.243051], city: “Санкт-Петербург”, adress: “Ветеранов пр., д. 50, к. 2”, region: ‘Кировский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09. 00 – 20.00, вс: выходной
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.830594,30.211268], city: “Санкт-Петербург”, adress: “Ветеранов пр., д. 92”, region: ‘Кировский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59. 854242,30.214817], city: “Санкт-Петербург”, adress: “Ленинский пр., д. 94, к. 1, лит. А («Перекресток»)”, region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘09.00 – 20.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.852393,30.25357], city: “Санкт-Петербург”, adress: “Ленинский пр., д. 118”, region: ‘Кировский’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – сб: 09.15 – 20.15, перерыв: 13. 30 – 14.00, вс: выходной

      ‘, }, { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.856903,30.230861], city: “Санкт-Петербург”, adress: “М. Жукова пр., д. 30А («Сезон»)”, region: ‘Кировский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 – 23.00, без выходных
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 858426,30.228498], city: “Санкт-Петербург”, adress: “М. Жукова пр., д. 31, к. 1 («О’КЕЙ»)”, region: ‘Красносельский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 – 24.00, без выходных
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.871685,30.258708], city: “Санкт-Петербург”, adress: “Стачек пр., д. 67, к. 2”, region: ‘Кировский’, subway: ‘Автово’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09. 00 – 20.00, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.736911,30.571792], city: “Санкт-Петербург”, adress: “Колпино, Трудящихся б-р, д. 12 (ТК «ОКА»)”, region: ‘Колпинский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 – 23.00, без выходных
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.752643,30.575212], city: “Санкт-Петербург”, adress: “Колпино, ул. Финляндская, д. 16-1, лит. А”, region: ‘Колпинский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – пт: 10.00 – 18.30, сб, вс: выходной
      ‘, }, { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, перерыв: 13.00 – 13.30,  вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.929849,30.433853], city: “Санкт-Петербург”, adress: “Заневский пр., д. 65/1 («О’КЕЙ»)”, region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08. 00 – 24.00, без выходных
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.945779,30.489243], city: “Санкт-Петербург”, adress: “Наставников пр., д. 24, к. 1 («Пятерочка»)”, region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 – 23.00, без выходных
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59. 95689,30.47752], city: “Санкт-Петербург”, adress: “Наставников пр., д. 46, к. 2”, region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.931017,30.409652], city: “Санкт-Петербург”, adress: “Новочеркасский пр., д. 37, к.1”, region: ‘Красногвардейский’, subway: ‘Новочеркасская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – сб: 08. 45 – 19.45, вс: выходной
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.989811,30.438508], city: “Санкт-Петербург”, adress: “Пискаревский пр., д. 59 («Лента»)”, region: ‘Красногвардейский’, subway: ‘Площадь Мужества’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно.’ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.949334,30. 465707], city: “Санкт-Петербург”, adress: “Ударников пр., д. 19, к. 1”, region: ‘Красногвардейский’, subway: ‘Ладожская’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.93481,30.496894], city: “Санкт-Петербург”, adress: “Хасанская ул., д. 17, к. 1 («Лента»)”, region: ‘Красногвардейский’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59. 733083,30.085378], city: “Санкт-Петербург”, adress: “Красное Село, пр. Ленина, д. 77А”, region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 – 19.00, без выходных
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, перерыв: 13.00 – 13.30, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.844082,30.178675], city: “Санкт-Петербург”, adress: “П. Германа ул., д. 2 («О’КЕЙ»)”, region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08. 00 – 23.00, без выходных
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.851666,30.093589], city: “Санкт-Петербург”, adress: “Петергофское ш., д. 98А («Лента»)”, region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.806374,30. 162314], city: “Санкт-Петербург”, adress: “Таллинское ш., д. 159А («Лента»)”, region: ‘Красносельский’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.997570948218,29.765941101852], city: “Санкт-Петербург”, adress: “Кронштадт, пр. Ленина, д. 13, лит. А”, region: ‘Кронштадтcкий’, subway: ‘Чёрная речка’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – пт: 10.30 – 19.00, сб, вс: выходной
      ‘, }, { name: ‘Платежный терминал’, hours: ‘пн – сб: 09. 00 – 21.00, вс: 10.00 – 21.00
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.19725,29.705337], city: “Санкт-Петербург”, adress: “Зеленогорск, пр. Ленина, д. 20а, лит. А”, region: ‘Курортный’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, перерыв: 13.00 – 13.30, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59. 864548,30.315554], city: “Санкт-Петербург”, adress: “Бассейная ул., д. 27”, region: ‘Московский’, subway: ‘Парк Победы’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09.45 – 20.45, вс: выходной
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.45 – 20.45, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.851304,30.350139], city: “Санкт-Петербург”, adress: “Космонавтов пр., д. 45, лит. А («О’КЕЙ»)”, region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08. 00 – 24.00, без выходных
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.832579,30.350741], city: “Санкт-Петербург”, adress: “Ленсовета ул., д. 88”, region: ‘Московский’, subway: ‘Звёздная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59. 9302769656,30.3544434305], city: “Санкт-Петербург”, adress: “Стремянная ул., д. 21/5, лит. А (вход с ул. Марата)”, region: ‘Центральный’, subway: ‘Маяковская’, line: ‘green-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн -сб: 10.00 до 20.45, вс: выходной’, }, { name: ‘Платежный терминал’, hours: ‘10.00 – 21.00, без выходных’ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.833027,30.414054], city: “Санкт-Петербург”, adress: “Бухарестская ул., д. 89, лит. А («Перекресток»)”, region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.985135166804,30.328152812978], city: “Санкт-Петербург”, adress: “Белоостровская ул., д. 6, лит. А («ГУП ТЭК СПб»)”, region: ‘Приморский’, subway: ‘Лесная’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – пт: 09.00 -18.00, сб, вс: выходной’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.808061,30.320692], city: “Санкт-Петербург”, adress: “Шереметьевская ул., д. 11, лит. А”, region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: true, disable: true }, { center: [59.853989,30.305996], city: “Санкт-Петербург”, adress: “Новоизмайловский пр., д. 46, к. 1”, region: ‘Московский’, subway: ‘Московская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной

      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.859817,30.467715], city: “Санкт-Петербург”, adress: “Бабушкина ул., д. 125 («Лента»)”, region: ‘Невский (левый берег)’, subway: ‘Пролетарская’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.895502,30.426738], city: “Санкт-Петербург”, adress: “О. Берггольц ул., д. 11”, region: ‘Невский (левый берег)’, subway: ‘Елизаровская’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.834564,30.50482], city: “Санкт-Петербург”, adress: “Прибрежная ул., д. 11”, region: ‘Невский (левый берег)’, subway: ‘Рыбацкое’, line: ‘green-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09.15 – 20.15, вс: выходной
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.909832,30.449535], city: “Санкт-Петербург”, adress: “Дальневосточный пр., д. 16 («Лента»)”, region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.901008,30.46418], city: “Санкт-Петербург”, adress: “Дыбенко ул., д. 13, к. 1”, region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.904207,30.476792], city: “Санкт-Петербург”, adress: “Дыбенко ул., д. 25, к. 1”, region: ‘Невский (правый берег)’, subway: ‘Улица Дыбенко’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09.15 – 20.15, вс: выходной
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.922995,30.481266], city: “Санкт-Петербург”, adress: “Коллонтай ул., д. 28, к. 1”, region: ‘Невский (правый берег)’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.911823,30.469471], city: “Санкт-Петербург”, adress: “Подвойского ул., д. 16, к. 1”, region: ‘Невский (правый берег)’, subway: ‘Проспект Большевиков’, line: ‘orange-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – сб: 09.30 – 20.15, перерыв: 14.00 – 14.30, вс: выходной
      ‘, }, { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09.30 – 20.15, вс: выходной
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.30 – 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.962633,30.291137], city: “Санкт-Петербург”, adress: “Б. Зеленина ул., д. 17, лит. А”, region: ‘Петроградский’, subway: ‘Чкаловская’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09.00 – 20.00, вс: выходной
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.956665,30.301055], city: “Санкт-Петербург”, adress: “Введенская ул., д. 5/13”, region: ‘Петроградский’, subway: ‘Горьковская’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: false }, { center: [59.967579,30.305385], city: “Санкт-Петербург”, adress: “Ординарная ул., д. 19”, region: ‘Петроградский’, subway: ‘Петроградская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 08.45 – 19.45, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.869463,29.828146], city: “Санкт-Петербург”, adress: “Петергоф, Гостилицкое ш., д. 58, лит. А”, region: ‘Петродворцовый’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.876436,29.918516], city: “Санкт-Петербург”, adress: “Петергоф, ул. Константиновская, д. 8, лит. А”, region: ‘Петродворцовый’, subway: ‘Ленинский проспект’, line: ‘red-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – пт: 10.00 – 18.30, сб, вс: выходной
      ‘, }, { name: ‘Платежный терминал’, hours: ‘пн – сб: 08.00 – 20.00,  вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, перерыв: 13.00 – 13.30, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.86922,29.866632], city: “Санкт-Петербург”, adress: “Петергоф, ул. Шахматова, д. 14, к. 1 («Дикси»)”, region: ‘Петродворцовый’, subway: ‘Проспект Ветеранов’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘09.00 – 23.00, без выходных
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.000025,30.270485], city: “Санкт-Петербург”, adress: “Богатырский пр., д. 13А («О’КЕЙ»)”, region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: true, disable: true }, { center: [60.003147,30.228246], city: “Санкт-Петербург”, adress: “Богатырский пр., д. 42 («О’КЕЙ»)”, region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 – 24.00, без выходных
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘10.00 – 21.00, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [60.022386,30.293428], city: “Санкт-Петербург”, adress: “Вербная ул., д. 21, лит. А («Лента»)”, region: ‘Приморский’, subway: ‘Удельная’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.005392,30.282702], city: “Санкт-Петербург”, adress: “Испытателей пр., д. 19, к. 2”, region: ‘Приморский’, subway: ‘Пионерская’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.006587110358,30.262165912688], city: “Санкт-Петербург”, adress: “Комендантский пр., д. 11”, region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Клиентский зал’, hours: ‘ пн – сб: 09.30 – 20.30, перерыв: 13.30 – 14.00, вс: выходной
      ‘, }, { name: ‘Платежный терминал’, hours: ‘пн- сб: 09.30 – 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн- сб: 09.30 – 20.30, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.03922,30.239538], city: “Санкт-Петербург”, adress: “Парашютная ул., д. 60, лит. А («Лента»)”, region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.998661,30.237355], city: “Санкт-Петербург”, adress: “Планерная ул., д. 17, лит. А («Лента»)”, region: ‘Приморский’, subway: ‘Комендантский проспект’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.984629,30.226046], city: “Санкт-Петербург”, adress: “Савушкина ул., д. 112, лит. А («Лента»)”, region: ‘Приморский’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.987048403196,30.226258296325], city: “Санкт-Петербург”, adress: “Савушкина ул., д. 123, к. 1”, region: ‘Приморский’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.724138,30.411898], city: “Санкт-Петербург”, adress: “Пушкин, Октябрьский б-р, д. 16, лит. А”, region: ‘Пушкинский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – пт: 10.00 – 18.30, сб, вс: выходной
      ‘, }, { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, перерыв: 13.00 – 13.30, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.798656,30.399223], city: “Санкт-Петербург”, adress: “Шушары, Московское ш., д. 16А («Лента»)”, region: ‘Пушкинский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.829023979965,30.377969354491], city: “Санкт-Петербург”, adress: “Балканская пл., д. 5, лит. Я (ТК «Астра»)”, region: ‘Фрунзенский’, subway: ‘Купчино’, line: ‘blue-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.869065,30.368563], city: “Санкт-Петербург”, adress: “Будапештская ул., д. 11”, region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.00 – 20.00, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.849754,30.397974], city: “Санкт-Петербург”, adress: “Бухарестская ул., д. 69, лит. А («Лента»)”, region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘09.30 – 20.30, без выходных’ } ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [59.857861,30.38979], city: “Санкт-Петербург”, adress: “Славы пр., д. 43/49”, region: ‘Фрунзенский’, subway: ‘Международная’, line: ‘violet-line’, items: [ { name: ‘Клиентский зал’, hours: ‘пн – сб: 09.15 – 20.15, обед: 14.00 – 14.30, вс: выходной

      ‘, }, { name: ‘Платежный терминал’, hours: ‘ пн – сб: 09.15 – 20.15, вс: выходной
      ‘ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.15 – 20.15, вс: выходной’ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.944143,30.361988], city: “Санкт-Петербург”, adress: “Кирочная ул., д. 30”, region: ‘Центральный’, subway: ‘Чернышевская’, line: ‘red-line’, items: [ { name: ‘Платежный терминал’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной’ }, { name: ‘Центр приема платежей’, hours: ‘пн – сб: 09.30 – 20.30, вс: выходной
      ‘ } ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: true, ear: true, stick: true, disable: true }, { center: [59.475839,33.85647], city: “Бокситогорск”, adress: “Бокситогорск, ул. Красных Cледопытов, д. 4, лит. А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.474125,33.844325], city: “Бокситогорск”, adress: “Бокситогорск, ул. Советская, д. 12″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.962709,34.027392], city: “Важины”, adress: “Важины, ул. Школьная, д. 6″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.443304,29.479788], city: “Волосово”, adress: “Волосово, пр. Вингиссара, д.17А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.450326,29.486669], city: “Волосово”, adress: “Волосово, пр. Вингиссара, д. 89″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.898887,32.349322], city: “Волхов”, adress: “Волхов, ул. Александра Лукьянова, д. 4, лит. А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.903828,32.355807], city: “Волхов”, adress: “Волхов, ул. Волгоградская, д. 1, к. А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru

      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.019666,30.649502], city: “Всеволожск”, adress: “Всеволожск, Октябрьский пр., д. 89 “, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.027782,30.619912], city: “Всеволожск”, adress: “Всеволожск, ш. Дорога жизни, д. 12 («Лента»)”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно

      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: true, ear: true, stick: true, disable: true }, { center: [60.020876,30.644364], city: “Всеволожск”, adress: “Всеволожск, ул. Заводская, д. 8″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.019666,30.649502], city: “Всеволожск”, adress: “Всеволожск, Октябрьский пр., д. 89″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru

      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.711266,28.747248], city: “Выборг”, adress: “Выборг, ул. Димитрова, д. 4″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.715703,28.74873], city: “Выборг”, adress: “Выборг, ул. Железнодорожная, д. 2 “, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.714475,28.730521], city: “Выборг”, adress: “Выборг, ул. Северный Вал, д. 3″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.408714,30.349375], city: “Вырица”, adress: “Вырица, ул. Жертв Революции, д. 25″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.559398,30.127177], city: “Гатчина”, adress: “Гатчина, ул. Карла Маркса, д. 18А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.548281,30.096778], city: “Гатчина”, adress: “Гатчина, ул. Старая дорога, д. 2″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.558349,30.127887], city: “Гатчина”, adress: “Гатчина, ул. Чкалова, д. 23″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.500474,34.657767], city: “Ефимовский”, adress: “Ефимовский, 1 микрорайон, д. 11а”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru

      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.375702,28.221895], city: “Ивангород”, adress: “Ивангород, Кингисеппское ш., д. 7А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.371805,28.607829], city: “Кингисепп”, adress: “Кингисепп, ул. Воровского, д. 3″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.366569,28.618968], city: “Кингисепп”, adress: “Кингисепп, ул. М. Гражданская, д. 4″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.44464,32.024985], city: “Кириши”, adress: “Кириши, пр. Героев, д. 16″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.454337,32.023574], city: “Кириши”, adress: “Кириши, ул. Комсомольская, д. 3 “, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.448739,32.016747], city: “Кириши”, adress: “Кириши, пр. Ленина 26, лит. А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.884451,30.992776], city: “Кировск”, adress: “Кировск, б-р Партизанской Славы, д. 5″, region: ”, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.888749,30.999836], city: “Кировск”, adress: “Кировск, ул Северная, д. 16″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.884266,30.989353], city: “Кировск”, adress: “Кировск, ул. Энергетиков, д. 6″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.619989,30.390258], city: “Коммунар”, adress: “Коммунар, ул. Гатчинская, д. 12″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.628316,30.400283], city: “Коммунар”, adress: “Коммунар, ул. Ижорская, д. 24″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61.125216,29.876888], city: “Кузнечное”, adress: “Кузнечное, ул. Молодежная, д. 10, лит. А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘08.00 – 20.00, без выходных
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.735554,33.554744], city: “Лодейное Поле”, adress: “Лодейное Поле, ул. Карла Маркса, д. 27″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru


      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.738554,33.538853], city: “Лодейное Поле”, adress: “Лодейное Поле, ул. Ульяновская, д. 15, к. 1″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.915089,29.771327], city: “Ломоносов”, adress: “Ломоносов, Дворцовый пр., д. 22а”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.738229,29.845187], city: “Луга”, adress: “Луга, Железнодорожная ул., д. 2/6″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.736183,29.861689], city: “Луга”, adress: “Луга, пр. Комсомольский, д. 16″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [58.738696,29.851942], city: “Луга”, adress: “Луга, ул. Тоси Петровой, д. 12″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.064358,30.457973], city: “Мурино”, adress: “Мурино, ул. Шоссе Лаврики, д. 85″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.914625,34.067251], city: “Никольский”, adress: “Никольский, пр. Речного Флота, д. 19а”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.114531,32.322147], city: “Новая Ладога”, adress: “Новая Ладога, ул. Луначарского, д. 2″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.774593,30.794338], city: “Отрадное”, adress: “Отрадное, ул. Заводская, д. 11″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.769868,30.796341], city: “Отрадное”, adress: “Отрадное, ул. Лесная, д. 1″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.515592,34.178085], city: “Пикалево”, adress: “Пикалево, ул. Заводская, д. 11 А”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru

      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.916772,34.158259], city: “Подпорожье”, adress: “Подпорожье, ул. Комсомольская, д. 1а”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru


      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61.038907,30.147003], city: “Приозерск”, adress: “Приозерск, ул. Калинина, д. 51″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.255908,29.61078], city: “Рощино”, adress: “Рощино, ул. Советская, д. 57″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [61.106737,28.863382], city: “Светогорск”, adress: “Светогорск, ул. Победы, д. 28″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.147804,30.215571], city: “Сертолово”, adress: “Сертолово, Парковый проезд, д. 2, к. 1″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.146048,30.207962], city: “Сертолово”, adress: “Сертолово, ул. Школьная, д. 2″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.086057,29.955841], city: “Санкт-Петербург”, adress: “Сестрорецк, ул. Токарева, д. 1”, region: ‘Курортный’, subway: ‘Старая Деревня’, line: ‘violet-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.121786,28.08342], city: “Сланцы”, adress: “Сланцы, ул. Грибоедова, д. 1″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.116617,28.087705], city: “Сланцы”, adress: “Сланцы, ул. Кирова, д. 39″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.117592,28.086555], city: “Сланцы”, adress: “Сланцы, ул. Ленина, д. 10″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.531042,28.669687], city: “Советский”, adress: “Советский, ул. Школьная, д. 27″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [60.558316,30.221985], city: “Сосново”, adress: “Сосново, ул. Механизаторов, д. 11″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.902758,29.101876], city: “Сосновый Бор”, adress: “Сосновый Бор, ул. Петра Великого, д. 9″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.730116,30.615187], city: “п. Тельмана”, adress: “п. Тельмана, д. 2Б («Лента»)”, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘круглосуточно
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: true, allDay: true, eye: false, ear: false, stick: false, disable: false }, { center: [59.645078,33.563233], city: “Тихвин”, adress: “Тихвин, 1а микрорайон, д. 37″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.644541,33.508274], city: “Тихвин”, adress: “Тихвин, ул. Советская, д. 41″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.644859,33.545347], city: “Тихвин”, adress: “Тихвин, 1 микрорайон., д. 2″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.540299,30.863813], city: “Тосно”, adress: “Тосно, ш. Барыбина, д. 16″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе ООО «РКС-Энерго». Актуальный режим работы офиса на сайте rks-energo.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.547013,30.864595], city: “Тосно”, adress: “Тосно, пр. Ленина, д. 19″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru’ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.537885,30.851758], city: “Тосно”, adress: “Тосно, ул. Энергетиков, д. 7″, region: ‘Другой город’, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘ Терминал установлен в клиентском офисе АО «ПСК». Актуальный режим работы офиса на сайте pesc.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, { center: [59.945752,31.034215], city: “Шлиссельбург”, adress: “Шлиссельбург, ул. Жука, д. 3″, region: ”, subway: ”, line: ‘orange-line’, items: [ { name: ‘Платежный терминал’, hours: ‘Терминал установлен в клиентском офисе АО «ЕИРЦ ЛО». Актуальный режим работы офиса на сайте epd47.ru
      ‘ }, ], visaTerminal: false, visaCenter: false, allWeek: false, allDay: false, eye: false, ear: false, stick: false, disable: false }, ]

      Фильтр

      РайонВсе районыАдмиралтейскийВасилеостровскийВыборгскийКалининскийКировскийКолпинскийКрасногвардейскийКрасносельскийКронштадтcкийКурортныйМосковскийНевский (левый берег)Невский (правый берег)ПетроградскийПетродворцовыйПриморскийПушкинскийФрунзенскийЦентральныйСтанция метроВсе станцииАвтовоАкадемическаяБалтийскаяВасилеостровскаяГорьковскаяГражданский проспектЕлизаровскаяЗвёзднаяКомендантский проспектКупчиноЛадожскаяЛенинский проспектЛеснаяМаяковскаяМеждународнаяМосковскаяНарвскаяНовочеркасскаяПарк ПобедыПетроградскаяПионерскаяПлощадь ЛенинаПлощадь МужестваПриморскаяПролетарскаяПроспект БольшевиковПроспект ВетерановПроспект ПросвещенияРыбацкоеСенная площадьСтарая ДеревняТехнологический институтУдельнаяУлица ДыбенкоЧёрная речкаЧернышевскаяЧкаловскаяНаселенный пунктВсе населенные пунктыСанкт-ПетербургБокситогорскВажиныВолосовоВолховВсеволожскВыборгВырицаГатчинаЕфимовскийИвангородКингисеппКиришиКировскКоммунарКузнечноеЛодейное ПолеЛомоносовЛугаМуриноНикольскийНовая ЛадогаОтрадноеПикалевоПодпорожьеПриозерскРощиноСветогорскСертоловоСланцыСоветскийСосновоСосновый Борп. ТельманаТихвинТосноШлиссельбург

      На карте

      Списком

      Таблица тарифов — «ТНС энерго Воронеж»

      Население, проживающее в городских населенных пунктах в домах, оборудованных в установленном порядке стационарными электроплитами и (или) электроотопительными установками и приравненные к ним (тарифы указываются с учетом НДС):

      1

      Исполнители коммунальных услуг (товарищества собственников жилья, жилищно-строительные, жилищные или иные специализированные потребительские кооперативы либо управляющие организации), приобретающие электрическую энергию (мощность) для предоставления коммунальных услуг собственникам и пользователям жилых помещений и содержания общего имущества многоквартирных домов;

      2

      Наймодатели (или уполномоченные ими лица), предоставляющие гражданам жилые помещения специализированного жилищного фонда, включая жилые помещения в общежитиях, жилые помещения маневренного фонда, жилые помещения в домах системы социального обслуживания населения, жилые помещения фонда для временного поселения вынужденных переселенцев, жилые помещения фонда для временного проживания лиц, признанных беженцами, а также жилые помещения для социальной защиты отдельных категорий граждан, приобретающие электрическую энергию (мощность) для предоставления коммунальных услуг пользователям таких жилых помещений в объемах потребления электрической энергии населением и содержания мест общего пользования в домах, в которых имеются жилые помещения специализированного жилого фонда;

      3

      Юридические и физические лица, приобретающие электрическую энергию (мощность) в целях потребления на коммунально-бытовые нужды в населенных пунктах и жилых зонах при воинских частях и рассчитывающиеся по договору энергоснабжения по показаниям общего прибора учета электрической энергии.

      4

      Гарантирующие поставщики, энергосбытовые, энергоснабжающие организации, приобретающие электрическую энергию (мощность) в целях дальнейшей продажи населению и приравненным к нему категориям потребителей, указанным в данном пункте.

      Закрыть

      Что такое трехфазное питание и какие преимущества оно дает

      Трехфазный переменный ток обычно используется для подачи электроэнергии в центры обработки данных, а также в коммерческие и промышленные здания, в которых размещается энергоемкое оборудование. Для этого есть веская причина, потому что трехфазное питание может обеспечить большую мощность с большей эффективностью, чем однофазное питание переменного тока. Однофазный переменный ток – это тип, который обычно используется в большинстве бытовых и легких коммерческих приложений, таких как освещение и мелкие бытовые приборы.На этой странице мы объясним, почему это так, и основные различия между однофазными и трехфазными системами питания.

      Зачем нам трехфазное питание

      Способность обеспечивать постоянно растущее количество энергии особенно важно, поскольку центры обработки данных и серверные комнаты продолжают видеть более высокую плотность. Более мощные вычислительные системы размещаются в тех же помещениях, где когда-то размещались серверы, потреблявшие лишь часть электроэнергии, необходимой современным компьютерам и сетям.

      Еще совсем недавно одна ИТ-стойка из 10 серверов потребляла в общей сложности пять киловатт (кВт) энергии. Сегодня эта же стойка может содержать десятки серверов, которые в совокупности потребляют от 20 до 30 кВт. На таких уровнях вы, естественно, хотите повысить эффективность, поскольку даже небольшое процентное улучшение энергопотребления будет означать значительную экономию в долларах с течением времени.

      Проводка – еще одна проблема. Рассмотрим стойку на 15 кВт. При использовании однофазного источника питания переменного тока 120 вольт (VAC) для питания стойки требуется 125 ампер, для чего потребуется провод диаметром почти четверть дюйма (AWG 4) – слишком толстый, чтобы с ним легко работать, не говоря уже о дорогие.Поскольку 3-фазный более эффективен, он может выдавать ту же мощность (или больше), используя меньшую проводку. Для поддержки той же стойки мощностью 15 кВт, использующей трехфазное питание, требуется три провода, способных подавать 42 А (AWG 10), что составляет небольшую часть размера – каждый менее одной десятой дюйма в диаметре.

      Описание источника однофазного переменного тока

      Итак, что такое трехфазное питание? И где его использовать?

      Прежде чем углубиться в это обсуждение, полезно начать с понимания однофазного переменного тока.

      Однофазный источник питания переменного тока использует трехпроводную систему подачи, состоящую из одного «горячего» провода, нулевого провода и заземления. При питании от переменного тока силовой ток или напряжение периодически меняются на противоположные, протекая в одном направлении по горячему проводу, который подает мощность на нагрузку, а в другом – по нейтральному проводу. Полный цикл питания происходит во время изменения фазы на 360 градусов, а напряжение меняется на противоположное 50 или 60 раз в секунду, в зависимости от системы, используемой в разных частях мира. В Северной Америке это 60 раз или 60 герц (Гц).

      Важно отметить, что две токоведущие ноги всегда разнесены на 180 градусов. Чтобы визуализировать это, представьте, что мощность движется по волне, технически это синусоида с определенной частотой и амплитудой. В каждом цикле волны на каждом проводе дважды проходят через нулевую амплитуду (см. Рисунок 1). В этих случаях на нагрузку не подается питание.

      Рисунок 1

      Эти очень короткие прерывания не имеют значения для жилых и коммерческих зданий, таких как офисные помещения, но имеют серьезные последствия для двигателей, которые приводят в действие большое оборудование, а также компьютеры и другое ИТ-оборудование.

      Погружение в 3-х фазное питание

      Как следует из названия, трехфазные системы питания обеспечивают три отдельных тока, каждый из которых разделен на одну треть времени, необходимого для завершения полного цикла. Но, в отличие от однофазного, где две горячие ножки всегда разнесены на 180 градусов, в трехфазном токи разделены на 120 градусов.

      На Рисунке 2 ниже вы увидите, что когда одна линия имеет пиковый ток, две другие нет. Например, когда фаза 1 находится на своем положительном пике, фазы 2 и 3 обе имеют -0.5. Это означает, что, в отличие от однофазного тока, нет точки, в которой мощность не поступает на нагрузку. Фактически, в шести различных положениях в каждой фазе одна из линий находится в положительном или отрицательном положении пика.

      Для практических целей это означает, что совокупная мощность, подаваемая всеми тремя токами, остается постоянной; у вас нет циклических пиков и спадов, как в однофазном.

      Компьютеры и многие двигатели, используемые в тяжелой технике, разработаны с учетом этого.Они могут потреблять постоянный поток постоянной мощности, вместо того, чтобы учитывать колебания, присущие однофазной мощности переменного тока. В результате они потребляют меньше энергии.

      В качестве аналогии подумайте о одноцилиндровом и трехцилиндровом двигателях. Оба работают на четырехтактной модели (впуск, компрессия, мощность, выпуск). В одноцилиндровом двигателе вы получаете только один «силовой» цикл на каждые четыре такта цилиндра, что обеспечивает довольно неравномерную подачу мощности. Трехтактный двигатель, напротив, будет обеспечивать мощность в трех чередующихся фазах (снова разделенных на 120 градусов) для более плавной, постоянной и эффективной мощности.

      Рисунок 2

      Преимущества трехфазного питания

      Среди преимуществ, которые дает трехфазное питание, – способность обеспечивать почти вдвое большую мощность по сравнению с однофазными системами, не требуя вдвое большего количества проводов. Это не в три раза больше, чем можно было бы ожидать, потому что на практике вы обычно берете одну горячую линию и подключаете ее к другой горячей линии.

      Чтобы понять, как 3-фазное питание обеспечивает большую мощность, нужно посчитать.Формула для однофазной мощности: мощность = напряжение (В) x ток (I) x коэффициент мощности (PF). Если предположить, что нагрузка в цепи только резистивная, коэффициент мощности равен единице (или единице), что сокращает формулу до P = V x I. Если мы рассмотрим схему на 120 В, поддерживающую 20 А, мощность будет равна 2400 Вт. .

      Формула мощности трехфазной цепи: мощность = напряжение (В) x ток (I) x коэффициент мощности (PF) x квадратный корень из трех. Если предположить, что нагрузка в цепи является только резистивной, коэффициент мощности равен единице (или единице), что сокращает формулу до P = V x I x квадратный корень из трех.Если мы рассмотрим трехфазную схему на 120 вольт, и каждая фаза поддерживает 20 ампер, формула будет работать до 120 вольт x 20 ампер x 1,732 = 4 157 ватт. Таким образом, трехфазные сети могут обеспечить почти вдвое большую мощность, чем однофазные системы. Это упрощенный пример, но его можно использовать для исследования дополнительной мощности, доступной от цепей, поддерживающих более высокие напряжения (например, 208 или 480 вольт) или токи (например, 30 ампер или больше).

      Такая емкость пригодится, когда дело доходит до питания стоек ИТ-оборудования.Если раньше использование однофазного питания в стойке было нормой, то по мере увеличения плотности ИТ-стоек это становится все менее осуществимым и практичным. Все кабели, проводники и розетки становятся больше, дороже, и работать с ними становится все труднее.

      Подача трехфазного питания непосредственно в серверную стойку позволяет использовать менее дорогие кабели и другие компоненты, обеспечивая при этом большую мощность. Однако это требует внимания к нагрузке в каждой цепи, чтобы убедиться, что они сбалансированы и не превышают допустимую нагрузку.

      Чтобы узнать больше о том, как работает трехфазное питание и какие преимущества оно дает, посетите: https://www.vertiv.com/en-us/products-catalog/critical-power/uninterruptible-power-supplies-ups.

      Однофазное и трехфазное питание. Объяснение

      Однофазный источник питания используется в большинстве домов и на малых предприятиях, поскольку его установка относительно проста и недорога. Коммерческие и промышленные предприятия с более высокими потребностями в электроэнергии предпочитают трехфазное питание, поскольку оно более эффективно и менее затратно в эксплуатации.Но в чем именно разница между однофазным и трехфазным питанием?

      Трехфазная и однофазная

      Чтобы проиллюстрировать разницу между однофазным и трехфазным питанием, представьте одинокого гребца в каноэ. Он может двигаться только вперед, пока его весло движется по воде. Когда он поднимает весло из воды, чтобы подготовиться к следующему гребку, мощность, подаваемая на каноэ, равна нулю.

      А теперь представьте ту же каноэ с тремя гребцами. Если их гребки синхронизированы, так что каждый из них разделен на 1/3 цикла гребка, каноэ получает постоянное и последовательное движение по воде.Подается больше мощности, и каноэ движется по воде более плавно и эффективно.

      Однофазное питание
      • Однофазное электричество используется в большинстве домов и на малых предприятиях
      • Обеспечивает достаточную мощность для большинства небольших потребителей, включая дома и небольшие непромышленные предприятия.
      • Подходит для работы двигателей мощностью до 5 лошадиных сил; Однофазный двигатель потребляет значительно больше тока, чем эквивалентный трехфазный двигатель, что делает трехфазный двигатель более эффективным выбором для промышленного применения

      3 фазы питания
      • Распространено в крупных компаниях, а также в промышленности и производстве по всему миру
      • Все более популярны в энергоемких центрах обработки данных с высокой плотностью данных
      • Дорогой преобразование существующей однофазной установки, но трехфазная установка позволяет использовать меньшую, менее дорогую проводку и более низкое напряжение, что делает ее безопаснее и дешевле в эксплуатации.
      • Высокоэффективный для оборудования, рассчитанного на работу от 3 фаз

      Однофазные и трехфазные продукты от Tripp Lite

      Узнать | OpenEnergyMonitor

      Трехфазное питание

      История

      Первые электрические системы генерировали постоянный ток с помощью динамо-машин.Вскоре стало понятно, что существуют серьезные ограничения на площадь и количество обслуживаемых клиентов, и на смену пришел переменный ток, который, как мы все знаем, можно преобразовать из одного напряжения в другое с минимальными потерями. Очень быстро (в 1885 году) итальянец Галилео Феррарис понял, что две обмотки, установленные под углом друг к другу, могут создавать вращающееся магнитное поле, что очень помогает, когда требуется движение, и всего через два года появился трехфазный генератор переменного тока.

      Что такое трехфазное питание?

      Трехфазное питание состоит из 3 связанных источников напряжения, питающих одну и ту же нагрузку.Это значительное улучшение по сравнению с однофазным или двухфазным питанием. Три волны напряжения или тока следуют друг за другом на ⅓ цикла, и (в идеале) , если вы суммируете токи вместе в любой момент, они идеально сбалансируются. В качестве механической аналогии представьте себе колесо с тремя эластичными ремнями, прикрепленными к ободу на расстоянии 120 ° друг от друга, и все они связаны вместе в центре. Силы там идеально сбалансированы, узел остается в центре колеса. Полосы представляют собой напряжения или токи, и легко увидеть, что все идеально сбалансировано.

      Что еще более важно, мощность является непрерывной и постоянной, поэтому трехфазные двигатели работают более плавно (мы все слышали дребезжание бутылок в холодильнике, который обычно приводится в действие однофазным двигателем, который вибрирует в результате удвоенных импульсов мощности. частота сети).

      Есть важные преимущества для энергокомпаний. Если все токи точно уравновешены, нейтральный проводник им не нужен. Посмотрите на воздушную линию высокого напряжения, и вы увидите 6 пучков основных проводов и один тонкий провод наверху.Три пучка на одной стороне – это три фазы одной цепи, вторая цепь – на другой стороне, а единственный проводник – это земля, которая, вероятно, имеет сердцевину оптического волокна для сигнализации и связи. Нет нулевого проводника. Точно так же можно сэкономить на количестве железа в трансформаторах, потому что магнитные потоки уравновешиваются там, где они встречаются.

      Главное преимущество – моторы. Трехфазные токи создают вращающееся магнитное поле внутри двигателя, поэтому двигатель начинает вращаться самостоятельно.Никакого специального механизма не требуется. например Конденсатор фазового сдвига и дополнительная обмотка обычно используются с однофазным двигателем.

      Именование

      Традиционно в Великобритании три фазы обозначались красным, желтым (или белым) и синим цветами; с черным для нейтрали и зеленым для земли. Панъевропейская гармонизация в 2004 году привела к тому, что стандарт стал следующим: линия 1 – коричневый, линия 2 – черный, линия 3 – серый, нейтральный – синий, Земля – ​​зеленые / желтые полосы. [Исчерпывающую таблицу цветов, используемых в разных странах, можно найти здесь: https: // en.wikipedia.org/wiki/Three-phase_electric_power].

      Примечание: фазный провод – «Линия», а не «Под напряжением». Под напряжением понимается состояние цепи, нейтральный проводник, по которому проходит ток, считается «живым».

      Определение трехфазного источника питания

      Очевидный способ узнать, есть ли у вас трехфазное питание, – это найти счетчик и распределительный щит / потребительский блок. Не считая зеленого или зелено-желтого заземляющих кабелей, если у вас есть четыре достаточно толстых кабеля, подключаемых к счетчику, два из которых идут к вашему потребительскому блоку или плате предохранителей, у вас нет трехфазного источника питания.Если у вас есть восемь достаточно толстых кабелей, подключаемых к счетчику, четыре из которых идут к вашему потребительскому блоку или плате предохранителей, а ваш главный автоматический выключатель имеет 3 или 4 секции с одним рычагом управления, работающим со всеми тремя или четырьмя – известные как 3- полюсный или 4-полюсный автоматический выключатель, тогда у вас будет трехфазное питание.

      (a) Однофазный счетчик (Великобритания) (b) Однофазный двухполюсный автоматический выключатель (c) Клеммная колодка трехфазного счетчика с 8 основными и 2 вспомогательными клеммами. (d) 3-полюсный автоматический выключатель в 3-фазной установке.(Германия)

      Математика трехфазного источника питания

      При работе с однофазной сетью и чисто резистивной (или почти такой) нагрузкой, нормальных математических расчетов (V = I.R, P = V² / R и т. Д.) Будет достаточно. Когда учитываются реактивные компоненты (катушки индуктивности, конденсаторы), нам необходимо графическое представление, которое поможет нам визуализировать взаимосвязь между напряжением и током в различных частях цепи. Для этого мы используем устройство, называемое «фазором». Вектор – это просто линия, которая имеет длину, направление и вращается.Длина представляет собой величину напряжения или тока, угол представляет его отношение к некоторому эталону (который мы можем выбрать в соответствии с нашими обстоятельствами). Мы можем проиллюстрировать взаимосвязь между тремя напряжениями трехфазного источника питания с тремя векторами, разнесенными на 120 °. Если подключить к питанию 3-х канальный осциллограф, то мы увидим что-то вроде этого:

      Векторы вращаются с частотой питания. Три вектора разнесены на 120 °, а три формы сигнала напряжения разнесены на 120 ° – 1 полный цикл составляет 360 °.

      Схема иллюстрирует одно из основных свойств трехфазного источника питания. Если напряжение соответствует британскому стандарту 240 В, то есть напряжение между одной линией и нейтралью, длина стрелки представляет это. Напряжение между любыми двумя фазами явно больше. Тригонометрия покажет, что на самом деле оно в √3 раза больше – расстояние между кончиками стрелок, поэтому линейное напряжение составляет 415,7 В (обычно это 415 В). Кроме того, линейные напряжения сдвинуты по фазе на 30 ° относительно напряжений между фазой и нейтралью.Мощность, выдаваемая трехфазной системой, в три раза превышает мощность на фазу, или при единичном коэффициенте мощности, 3 × напряжение фаза-нейтраль × линейный ток или √3 × линейное напряжение × линейный ток.

      В нынешнем виде эта диаграмма иллюстрирует соотношение между тремя напряжениями. Его не нужно ограничивать напряжением, мы можем использовать его и для тока. Его настоящая ценность приходит, когда мы показываем и то, и другое вместе.

      Влияние несбалансированных нагрузок

      Предположим, небольшая фабрика снабжается электроснабжением от подстанции.На подстанции заземлена нейтральная точка вторичных обмоток трансформатора. Кабели питают два завода, на первом из которых есть нагрузки, подключенные между каждой из фаз и нейтралью. Вопрос в том, как это повлияет на напряжение, получаемое второй фабрикой?

      Обмотки трансформатора подстанции и кабель имеют полное сопротивление (для простоты предположим, что это только сопротивление, и они равны), которые в сумме представлены линией R .Мы также предположим, что заводские нагрузки также имеют одинаковое сопротивление.

      Комбинация образует делитель напряжения, поэтому напряжение, полученное первой фабрикой, уменьшается на коэффициент R нагрузка / (R линия + R нагрузка ). Поскольку нагрузки равны, ток нейтрали отсутствует, поэтому напряжение нейтрали равно нулю.

      Если нагрузки неравны, все начинает усложняться, поэтому воспользуйтесь нашей векторной диаграммой. Для ясности диаграммы мы предположим, что нагрузка на линии 3 очень мала, но что две другие нагрузки очень велики (намного больше, чем разрешено в реальном мире).Векторная диаграмма выглядит так:

      В (а) длинные стрелки представляют собой напряжения холостого хода трансформатора. Напряжение на линии 1 (красный) уменьшается из-за падения напряжения на линии 1 R , в то же время напряжение нейтрали повышается к линии 1 (короткие стрелки). То же самое происходит со строкой 2 (желтой). Линия 3 (синяя) несет очень небольшой ток, который мы игнорируем, поэтому ее напряжение остается прежним. В результате (b) нейтральная точка перемещается к средней точке между линиями 1 и 2 (т.е.e вдали от линии 3), напряжения между линией 1 и нейтралью, а также между линией 2 и нейтралью значительно снижаются, в то время как напряжение между линией 3 и нейтралью значительно увеличивается. Теперь на нейтральном проводе есть напряжение в противофазе с линией 3. Углы между тремя напряжениями больше не 120 °.

      В реальном мире, в то время как кабели в первом приближении являются чисто резистивными, этого нельзя сказать об импедансе трансформатора и нагрузке, которые, вероятно, будут в разной степени индуктивными.Это означало бы, что векторы падения напряжения больше не параллельны линейным напряжениям, и вводятся дополнительные фазовые сдвиги. Однако принцип остается прежним.

      Измерение трехфазной мощности

      Для измерения трехфазной мощности вам потребуется 3 ваттметра или – в терминах OpenEnergyMonitor – 3 emonTx (см. Примечание) . Вы просто измеряете три фазы так же, как вы измеряете три однофазные установки. Вам понадобится трансформатор тока и монитор напряжения на каждой фазе, а общая мощность – это сумма трех мощностей.

      Если у вас 3-проводная симметричная система и нет нейтрального соединения, то можно показать, что вам нужны только два ваттметра или emonTx, а общая мощность составляет , а – сумма двух мощностей. В этом случае вы будете измерять линейное напряжение, а не линейное напряжение, поэтому вам нужны трансформаторы напряжения, которые могут безопасно работать при 440 вольт.

      Приблизительный метод оценки трехфазной мощности с немодифицированным emonTx

      Если доступ к измерению напряжений трех фаз затруднен, или вы не хотите добавлять дополнительное оборудование или использовать 3 модуля emonTx, то это можно сделать с помощью одного модуля emonTx, измерив напряжение на одной фазе и используя это измерение. чтобы получить приблизительное значение напряжений на двух других фазах.Этот метод предполагает, что напряжения будут относительно близкими друг к другу, а фазовые возмущения будут небольшими – хотя, как мы видели выше, ни то, ни другое не обязательно. Если система питания достаточно хорошо сбалансирована (что должно быть), вполне вероятно, что этот метод, тем не менее, будет более точным, чем простой расчет на номинальное предполагаемое напряжение и коэффициент мощности.

      Принцип состоит в том, чтобы измерять напряжение первой фазы через определенные промежутки времени (в соответствии с обычными схемами эскиза и библиотечными процедурами).Измеренное напряжение сразу используется для расчета мощности и т. Д. В первой фазе, а затем сразу сохраняется. Спустя цикла сохраненное значение извлекается и используется с текущим измерением второй фазы для расчета мощности, а затем ⅓ цикла с текущим измерением третьей фазы для расчета этой мощности.

      Мощность и другие измерения на первой фазе (той, на которой мы измерили напряжение) будут точными (в пределах нормы). Точность измерений для двух других фаз будет снижена, потому что в первую очередь, как уже упоминалось, напряжения трех фаз не будут точно отслеживать друг друга.Также существует внутреннее предположение, что фазовые отношения напряжений остаются постоянными, что не обязательно будет верным, хотя любое изменение здесь вряд ли внесет существенный вклад в какую-либо ошибку.

      См. Примерную трехфазную прошивку emonTx V3.4

      Трехфазный монитор Full Fat с использованием 3 x emonTx

      Опасности

      Основная опасность, конечно, заключается в более высоком напряжении, которое существует между линиями – около 400 В. Вероятность того, что поражение электрическим током в результате случайного контакта будет смертельным, намного выше.По этой причине не рекомендуется располагать розетки от разных фаз в одном помещении.

      Существует менее очевидная опасность, связанная с возможностью отключения одной фазы, тогда трехфазный двигатель может выйти из строя, поскольку он будет работать только на одной фазе. подключен 3-полюсный или 4-полюсный автоматический выключатель (размыкающий также нейтраль), необходим для любой такой нагрузки. Предохранители – не лучшая идея. Если один предохранитель «перегорел», результат будет однофазным.

      Как определить трехфазную линию питания

      В штате Нью-Йорк разработчики солнечной энергии в первую очередь заинтересованы в строительстве относительно небольших солнечных ферм (5 МВт переменного тока). В то время как крупные фермы должны подключаться к высоковольтным линиям электропередачи, эти более мелкие фермы должны подключаться к трехфазным распределительным линиям.

      В идеале, как землевладелец, у вас должны быть трехфазные линии на вашем участке или очень близко к нему. Если они находятся слишком далеко – обычно в полумиле или более, – стоимость строительства соединительной линии с этой трехфазной линией сделает строительство солнечной фермы на вашем участке непомерно дорогостоящим.

      Трехфазный или однофазный?

      Если в вашем доме есть электричество, у вас есть либо трехфазная, либо однофазная линия. Если он однофазный, и рядом с вашим участком нет трехфазной линии, ваш объект не будет работать для солнечной фермы.

      Чтобы определить, является ли ваша линия трехфазной или однофазной, сначала поищите деревянные столбы – часто называемые телефонными столбами или столбами электросети. Все распределительные линии, трех- или однофазные, монтируются на деревянных опорах.Металлические столбы, по которым проходят электрические провода, являются линиями электропередачи.

      В сельской местности вдоль дороги обычно ставят деревянных опор. Проверьте все дороги, граничащие с вашим участком. Если к вашей собственности не примыкают дороги, столбы могут пересекать вашу собственность.

      Типовая трехфазная линия, установленная вдоль дороги

      Затем, посмотрите на верхнюю часть полюсов на наличие трех проводов, идущих параллельно друг другу. На трехфазной линии два провода будут монтироваться на обоих концах горизонтальной Т-образной планки, и один из проводов будет установлен по центру между ними и обычно немного выше.

      Могут быть дополнительные провода под тремя вверху (например, телефонные линии или линии кабельного телевидения), но линии, передающие электричество, всегда будут монтироваться на вершине деревянной опоры или рядом с ней.

      Если на деревянной опоре есть только два провода в верхней части опоры, один над другим, и нет Т-образной перемычки, это однофазная линия.

      Вы можете видеть случайные исключения из этих конфигураций. Ключ в том, чтобы найти три параллельных провода. Если вы это видите, скорее всего, у вас трехфазная линия.

      Следующие шаги

      Если у вас есть по крайней мере 20 акров земли в штате Нью-Йорк, которые являются относительно ровными и чистыми, с трехфазными распределительными линиями на вашем участке или рядом с ним, сообщите нам о своей земле с помощью этой простой формы. Мы оценим, подходит ли ваша земля для солнечной фермы, и свяжем вас с квалифицированными разработчиками солнечной энергии.

      У вас однофазное или трехфазное питание?

      Как определить однофазное или трехфазное питание

      • Вторник, 2 февраля 2021 г.

      Одно- и трехфазное питание – это термин, который не используется в повседневных разговорах.Поэтому многие из нас не до конца понимают, что это такое и как работает.

      Что такое «однофазное» и «трехфазное» питание?

      Одно- или трехфазное питание – это источник питания, поступающий в вашу собственность по подземным или воздушным линиям с улицы. Большинство домов обычно имеют однофазное питание. Трехфазное питание обычно используется в коммерческих / промышленных ситуациях и в больших домах с несколькими крупными электрическими приборами, потребляющими большие токи электроэнергии.Если ваша собственность потребляет много электроэнергии, будет установлено трехфазное питание, чтобы избежать колебаний мощности.

      Как узнать, какая у меня фазная мощность?

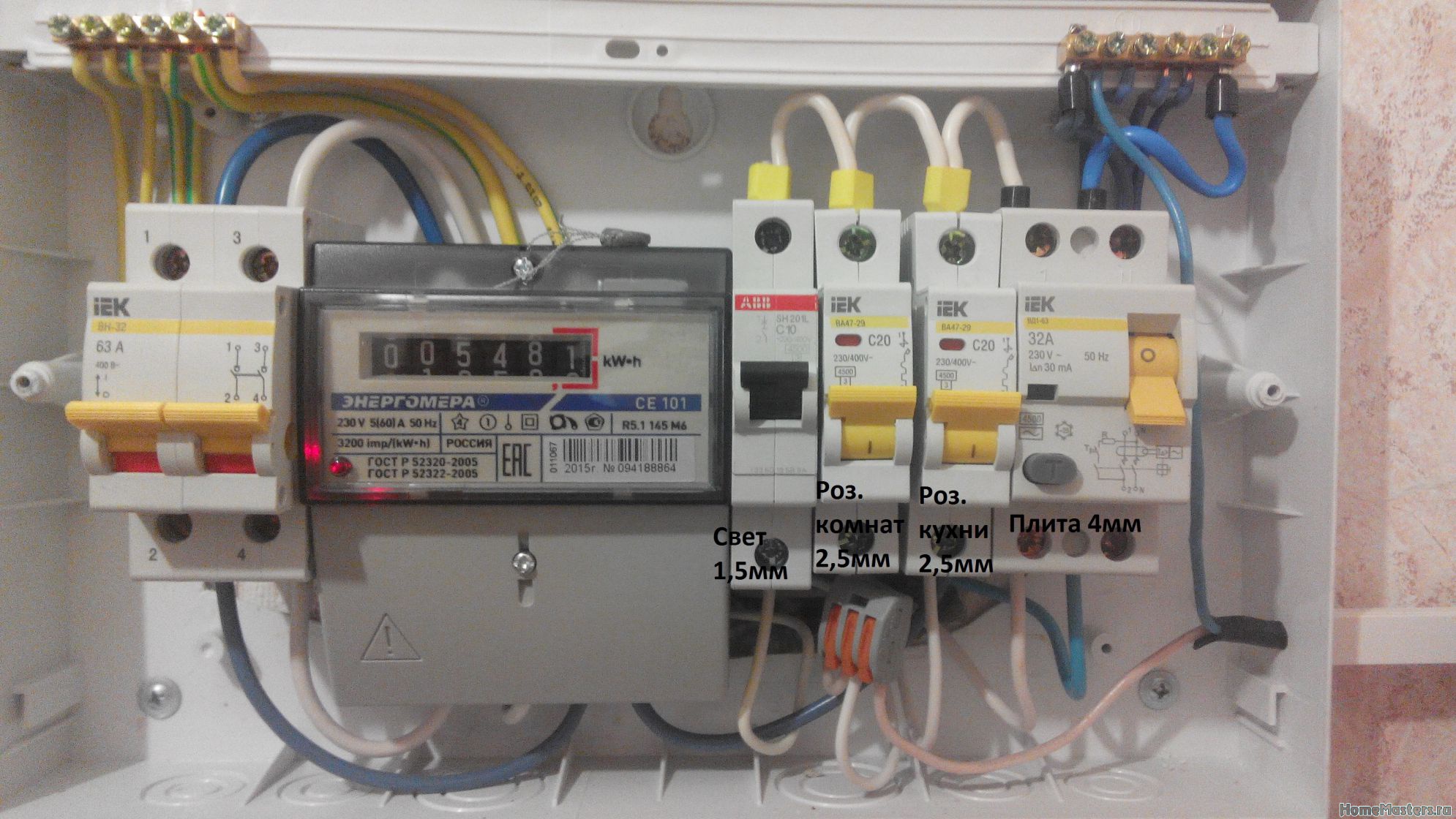

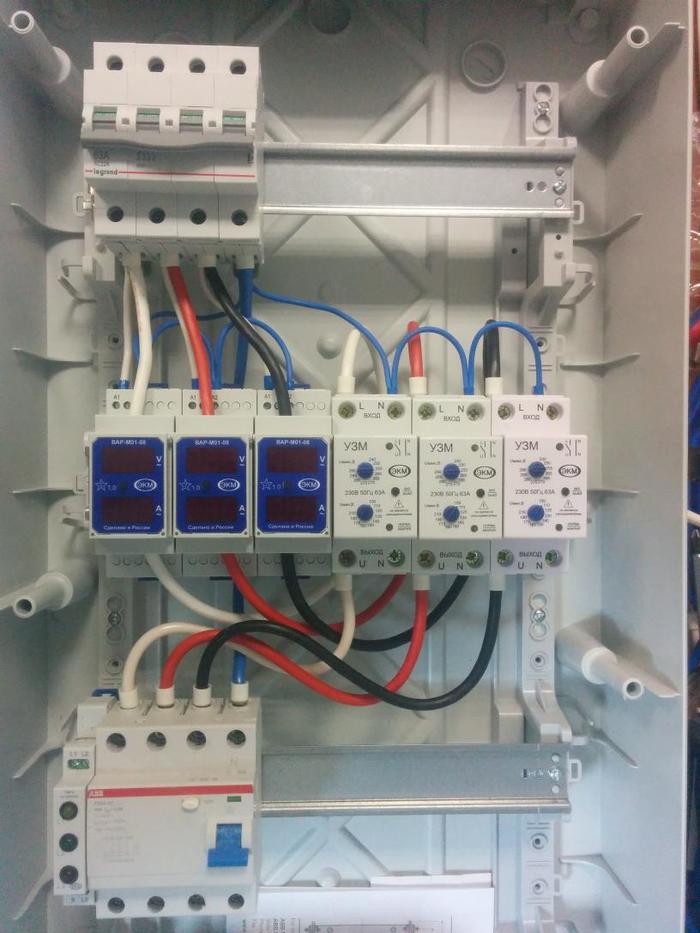

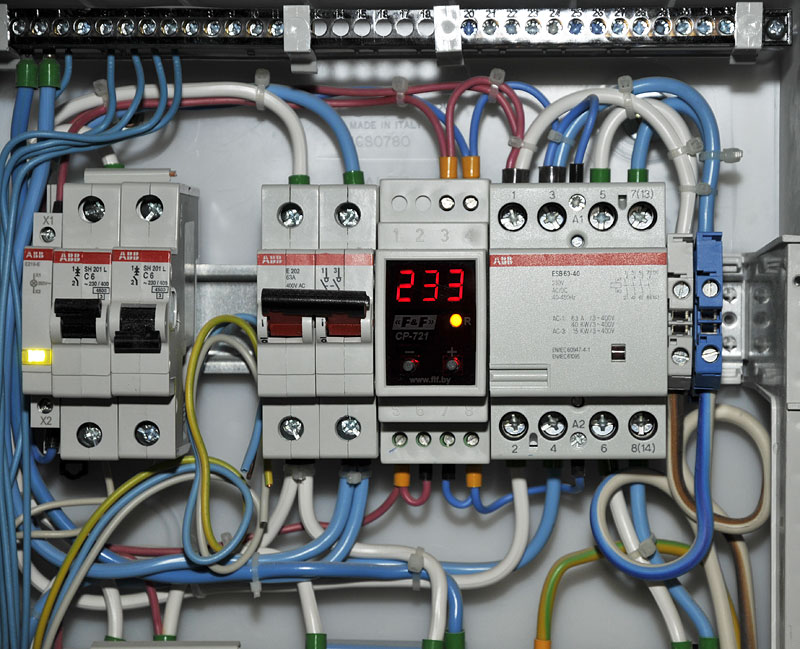

      1. Просто найдите распределительный щит, обычно он находится рядом с фасадом дома или внутри бельевого шкафа.
      2. В распределительном щите будет несколько автоматических выключателей. Разрыв цепи под названием «Главный выключатель» позволяет определить, какая фазная мощность доступна.
      3. Если имеется одинарный автоматический выключатель (как показано на рисунке ниже), это одно (1) фазное питание.Если есть три автоматических выключателя, соединенных одним переключателем (как показано на рисунке ниже), это трех (3) фазное питание.

      Однофазный автоматический выключатель Трехфазный автоматический выключатель


      Зачем нашему дому трехфазное питание?

      Как упоминалось выше, трехфазное питание необходимо только в больших домах с несколькими электрическими приборами. Вам понадобится три фазы, если у вас есть:

      • Большая печь для керамики.
      • Большой канальный кондиционер с холодопроизводительностью более 15 киловатт.
      • Электродвигатели большие, обычно более 2 киловатт.
      • Сварочные аппараты или другое оборудование для гаражных мастерских.
      • Большой дом, в котором много людей используют электронные устройства в часы пик.
      • Дома с бассейнами, в которых установлены большие фильтрующие насосы, требующие питания.
      • Дома с несколькими холодильниками и морозильниками, требующими много энергии.

      Если вы пытаетесь отключить эти машины или устройства от однофазного источника питания, автоматический выключатель продолжит отключаться, поскольку для удовлетворения потребности в питании недостаточно энергии.

      Как работает одно- и трехфазное питание?

      Электроснабжение в дом идет по проводам от ЛЭП по ул. Однофазный имеет два провода: активный и нейтральный. Нейтральный провод заземлен на распределительном щите. Три фазы имеют четыре провода: три активных (называемых фазами) и одну нейтраль. Нейтральный провод заземлен на распределительном щите.

      Существует ли двухфазное питание?

      Да. Двухфазное питание обычно устанавливается, если требования к однофазному питанию превышают максимальное потребление, рассчитанное электриком.Однако установка трехфазного источника питания не требует дополнительных затрат, поэтому более выгодно установить трехфазное питание, поскольку оно потенциально может быть использовано в будущем.

      Преимущества трехфазной системы над однофазной

      Преимущества трехфазной системы питания перед однофазной системой

      Трехфазная система выработки, передачи и распределения энергии очень распространена во всем мире из-за существенных преимуществ перед однофазной и другими многофазными системами системы.

      Однофазная система

      Синусоидальное переменное напряжение , имеющее определенный период времени и частоту, генерируемое однообмоточным генератором переменного тока в качестве напряжения источника, известно как однофазная система питания . Цепь, питаемая этими напряжениями, называется однофазной цепью переменного тока. Другими словами, цепь A содержит один переменный ток, а напряжение идентифицируется как цепь 1-Φ.

      Трехфазная система

      Система содержит более одной фазы, известную как многофазная система или многофазная система .Система 3-Ф содержит три фазы , имеющие одинаковую частоту, где существует фиксированный угол 120 ° между напряжениями источника, генерируемыми генератором переменного тока, имеющим три обмотки. Точно так же существует разность углов 90 ° между двумя фазами в двухфазной системе питания.

      Ключевые преимущества системы 3-Φ перед системой 1-Φ

      Многофазный или трехфазный источник питания имеет следующие преимущества перед однофазной системой электроснабжения.

      1. Для передачи определенной мощности на определенное расстояние при заданном номинальном напряжении трехфазной системе требуется меньше проводникового материала по сравнению с однофазной системой.
      2. Размер машины, работающей от трехфазной системы, меньше, чем у машины, работающей от однофазного напряжения и имеющей такую ​​же номинальную выходную мощность.
      3. В трехфазной системе питания меньшее падение напряжения происходит от источника к точкам нагрузки,
      4. Трехфазное питание создает однородное вращающееся магнитное поле, поэтому трехфазные двигатели проще по конструкции, имеют небольшие размеры и могут запускаться автоматически с плавной работой.
      5. Многофазная система вырабатывает мощность с постоянной скоростью в нагрузке.
      6. Трехфазная система может передавать больше мощности по сравнению с однофазной системой.
      7. КПД устройств и приборов с трехфазным питанием выше, чем у машин с однофазным питанием.
      8. Трехфазные машины дешевле и эффективнее.
      9. Трехфазная система обеспечивает постоянную мощность, в то время как однофазная система обеспечивает пульсирующую мощность, что приводит к плавной и безвибрационной работе машины 3-Φ по сравнению с машинами 1-Φ с шумом и вибрацией.
      10. Номинальную мощность машин можно увеличить, увеличив количество фаз в системе.
      11. Трехфазная машина с таким же номиналом занимает меньше места по сравнению с однофазной машиной.
      12. Однофазное питание может быть получено от трехфазного источника питания для работы однофазных машин. Трехфазная машина не может работать от однофазного напряжения питания.
      13. Трехфазный источник питания может быть легко преобразован в однофазный источник питания, в то время как для преобразования однофазного источника питания в трехфазную систему питания требуется сложная система. выключить.В случае трехфазного повреждения одной линии, две другие линии обеспечивают питание других подключенных к ним точек однофазной нагрузки.
      14. Многофазный или трехфазный двигатель обеспечивает равномерный крутящий момент, в то время как однофазные двигатели (кроме коллекторных двигателей) обеспечивают пульсирующий крутящий момент.
      15. Трехфазные двигатели запускаются автоматически, а однофазные двигатели не запускаются автоматически.
      16. Если размер рамы трехфазного генератора переменного тока, двигателя или трансформатора такой же, как у однофазного двигателя, генератора переменного тока или трансформатора, выходная мощность трехфазных машин будет выше, чем у однофазной машины.
      17. Многофазный генератор переменного тока может быть легко соединен в пару и работать в параллельном режиме по сравнению с однофазными генераторами переменного тока, имеющими пульсирующую реакцию якоря.
      18. Коэффициент пульсаций выпрямленного напряжения постоянного тока от источника 3-Ф составляет 4%, а коэффициент пульсаций выпрямленного напряжения постоянного тока от источника 1-Ф составляет 48%. Следовательно, стоимость преобразователя для выпрямленного постоянного тока из источника 3-Ф меньше, чем у преобразователя, используемого для выпрямленного постоянного напряжения из источника 1-Ф, из-за меньшего количества фильтров, используемых в выпрямлении системы питания 3-Ф.
      19. Трехфазные двигатели имеют лучший коэффициент мощности по сравнению с однофазными двигателями.

      Связанный пост: Разница между однофазным и трехфазным асинхронным двигателем

      На следующих рисунках показана однородная мощность, вырабатываемая при единичном коэффициенте мощности трехфазным источником питания, когда мощность, производимая однофазным двигателем, является пульсирующей. .

      Приведенное выше объяснение показывает, почему трехфазная система электроснабжения более эффективна, удобна, экономична и надежна по сравнению с однофазной системой электроснабжения.Из-за вышеупомянутых преимуществ трехфазной системы перед однофазной, большинство стран мира выбрали ее вместо однофазной или других многофазных систем.

      Связанные сообщения:

      Однофазный и трехфазный переменный ток

      В однофазной системе переменного тока присутствует только одно синусоидальное напряжение.

      Большая часть мощности переменного тока вырабатывается и распределяется как трехфазная мощность с тремя синусоидальными напряжениями, сдвинутыми по фазе на 120 градусов друг к другу.

      Приведенные ниже диаграмма и таблица могут использоваться для преобразования силы тока между однофазным и трехфазным оборудованием и наоборот.

      Загрузите и распечатайте схему однофазного и трехфазного переменного тока

      Пример – Электропитание электрического нагревателя

      10 кВт Для электрического нагревателя требуется энергии. Доступный источник питания: 230 В, однофазный или трехфазный. Из приведенной выше диаграммы мы можем оценить ток в двух вариантах примерно как

      • 43 A с одной фазой 230 В
      • 25 A с тремя фазами 230 В

      Полная мощность – это подаваемая мощность в электрическую цепь – обычно от поставщика энергии до сети – для покрытия реальной и реактивной мощности, потребляемой нагрузками.Для чисто резистивных нагрузок полная мощность равна реальной мощности и 1 ВА = 1 Вт .

      Для полного стола с трехфазной сбалансированной нагрузкой – поверните экран!

      83 9025 9025 905 0,424 905 905 905 905 905 905 902 9025 9025 905 905 905 905 905 9025 905 905 905

      650 245 9025 9025 9025 9025 9025 9025 9025 9025 2,8 905 905 905 24 1,0 905 905 905 905 1,6 905 905 905 3,1 905 905 2,2 905 905 905 9 1325 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 905 1224 905 11905 905 905 905 924 12 905 905 905 905 905 11905 905 9051 905 905 905 14 905
      Полная мощность
      (ВА)
      Ток (ампер)
      Однофазный (вольт) Трехфазная сбалансированная нагрузка (вольт) 24 208 230 240 208 230 240 277 347 380 400 415 480
      0,48 0,43 0,42 0,28 0,25 0,24 0,21 0,17 0,15 0,14 0,125 9024 1509 905 905 905 905 905 905 9025 905 905 905 9025 905 905 0,72 0,65 0,63 0,42 0,38 0,36 0,31 0,25 0,23 0.22 0,21 0,18 0,14
      200 1,7 1,0 0,87 0,83 0,56 0,50 0,28 0,24 0,19
      250 2,1 1,2 1,1 1,0 0,69 0.63 0,60 0,52 0,42 0,38 0,36 0,35 0,30 0,24
      300 2,5 1,4 905 905 905 905 905 1,3 905 905 905 0,72 0,63 0,50 0,46 0,43 0,42 0,36 0,29
      350 2.9 1,7 1,5 1,5 1,0 0,88 0,84 0,73 0,58 0,53 0,51 0,49 1,9 1,7 1,7 1,1 1,0 1,0 0,83 0,67 0,61 0,58 0.56 0,48 0,38
      450 3,8 2,2 2,0 ​​ 1,9 1,2 1,1 1,1 0,94 9025 0,65 905 0,54 0,43
      500 4,2 2,4 2,2 2,1 1,4 1,3 1.2 1,0 0,83 0,76 0,72 0,70 0,60 0,48
      550 4,6 2,6 2,4 1,1 0,92 0,84 0,79 0,77 0,66 0,53
      600 5,0 2,9 2.6 2,5 1,7 1,5 1,4 1,3 1,0 0,91 0,87 0,83 0,72 0,58 2,7 1,8 1,6 1,6 1,4 1,1 1,0 0,94 0,90 0,78 0.63
      700 5,8 3,4 3,0 2,9 1,9 1,8 1,7 1,5 1,2 1,1
      750 6,3 3,6 3,3 3,1 2,1 1,9 1,8 1,6 1,2 1.1 1,1 1,0 0,90 0,72
      800 6,7 3,8 3,5 3,3 2,2 2,0 ​​ 1,2 1,1 1,0 0,77
      850 7,1 4,1 3,7 3,5 2,4 2.1 2,0 ​​ 1,8 1,4 1,3 1,2 1,2 1,0 0,82
      900 7,5 4,3 905 24 3,9 905 2,2 1,9 1,5 1,4 1,3 1,3 1,1 0,87
      950 7,9 4.6 4,1 4,0 2,6 2,4 2,3 2,0 ​​ 1,6 1,4 1,4 1,3 1,1 0,91 905 905 905 905

      8,3
      4,3 4,2 2,8 2,5 2,4 2,1 1,7 1,5 1,4 1,4 1,2 1.0
      1100 9,2 5,3 4,8 4,6 3,1 2,8 2,6 2,3 1,8 1,7
      1200 10 5,8 5,2 5,0 3,3 3,0 2,9 2,5 2,0 ​​ 1.8 1,7 1,7 1,4 1,2
      1300 11 6,3 5,7 5,4 3,6 3,3 1,9 1,8 1,6 1,3
      1400 12 6,7 6,1 5,8 3,9 3.5 3,4 2,9 2,3 2,1 2,0 ​​ 1,9 1,7 1,3
      1500 13 7,2 6,5 905 905 905 4,2 905 3,6 3,1 2,5 2,3 2,2 2,1 1,8 1,4
      1600 13 7.7 7,0 6,7 4,4 4,0 3,8 3,3 2,7 2,4 2,3 2,2 1,9 1,5 14625 905 905 9025 905 905 905 905 905 905 905 7,4 7,1 4,7 4,3 4,1 3,5 2,8 2,6 2,5 2,4 2,0 ​​ 1.6
      1800 15 8,7 7,8 7,5 5,0 4,5 4,3 3,8 3,0 2,7
      1900 16 9,1 8,3 7,9 5,3 4,8 4,6 4,0 3,2 2.9 2,7 2,6 2,3 1,8
      2000 17 9,6 8,7 8,3 5,6 5,0 4,8 2,9 2,8 2,4 1,9
      2500 21 12 11 10 6,9 6.3 6,0 5,2 4,2 3,8 3,6 3,5 3,0 2,4
      3000 25 14 13 9025 905 8,3 7,2 6,3 5,0 4,6 4,3 4,2 3,6 2,9
      3500 29 17 15 15 15 15 7 8,8 8,4 7,3 5,8 5,3 5,1 4,9 4,2 3,4
      4000 33 19 17 905 905 905 905 10 9,6 8,3 6,7 6,1 5,8 5,6 4,8 3,8
      4500 38 22 1925 905 905 905 905 905 905 905 905 905 11 9.4 7,5 6,8 6,5 6,3 5,4 4,3
      5000 42 24 22 21 9025 905 905 905 905 905 905 905 8,3 7,6 7,2 7,0 6,0 4,8
      5500 46 26 24 23 15 905 905 11905 .2 8,4 7,9 7,7 6,6 5,3
      6000 50 29 26 25 17 9,1 8,7 8,3 7,2 5,8
      6500 54 31 28 27 18 14 905 905 905 905 905 905 905 14 905 .9 9,4 9,0 7,8 6,3
      7000 58 34 30 29 19 18 17 10 9,7 8,4 6,7
      7500 63 36 33 31 21 19 905 11 905 11 905 10 9.0 7,2
      8000 67 38 35 33 22 20 19 17 13 7,7
      8500 71 41 37 35 24 21 20 18 14 13 12 905 905 905 905 905 905 905 .2
      9000 75 43 39 38 25 23 22 19 15 14
      9500 79 46 41 40 26 24 23 20 16 14 14
      10000 83 48 43 42 28 25 24 21 17 15
      Номограмма электрической мощности

      Номограмма ниже может использоваться для оценки зависимости мощности от напряжения и силы тока.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
