Трехфазный трансформатор | устройство схема, принцип работы

Содержание:



Устройство 3 фазного трансформатора

Устроен трехфазный трансформатор преимущественно с  стержневыми сердечниками. Если использовать три однофазных трансформатора, где каждый трансформатор  имеет свою обмотку, а затем их объединить, как показано на рисунке где у них есть общий стержень, не имеющий обмоток то получится устройство трехфазного трансформатора. Принцип действия в том, что три стержня здесь объединены в общий «нуль». Через этот общий «0» будут проходить общие магнитные потоки, которые равные по величине, но по фазе сдвинутые на 1/3 периода, то сумма потоков будет равна «нулю» в произвольный момент времени. Если магнитный поток (Фа + Фb + Фс= 0), то общий стержень становиться ненужным.

Конструкция трехфазного трансформатора имеет всего три стержня расположенных в одной плоскости.

Принцип работы трёхфазного трансформатора, как и однофазного, базируется на законе электромагнитной индукции. При подключении к сети первичной обмотки, в ней начинает протекать переменный ток. Из-за него в сердечнике магнитопровода из стали появляется основной магнитный поток, который охватывает обмотки в каждой фазе. … Ф — максимальное значение основного магнитного потока, Вб; W 1, W 2 — количество витков в первичной и вторичной обмотках соответственно.

Обмотки трехфазного трансформатора располагаются на каждом из стержней и включают для каждой фазы свои обмотки высшего и низшего напряжения. Ярмо сверху и снизу объединяет стержни трансформаторов.

Обмотки однофазных трансформаторов не чем не отличаются конструктивно  от трех фазных.

Первичные обмотки трансформатора называются обмотками высшего напряжения (ВН) и обозначаются заглавными буквами, а вторичные обмотки называются обмтками низшего напряжения (НН) и обозначаются малыми буквами.

Трехфазный ток можно трансформировать тремя совершенно отдельными однофазными трансформаторами. В этом случае обмотки всех трех фаз магнитно не связаны друг с другом: каждая фаза имеет свою магнитную цепь. Но тот же трехфазный ток можно трансформировать и одним трехфазным трансформатором, у которого обмотки всех трех фаз магнитно связаны между собою, так как имеют общую магнитную цепь.

Чтобы уяснить себе принцип действия и устройства трехфазного трансформатора, представим себе три однофазных трансформатора, приставленных один к другому так, что три стержня их образуют один общий центральный стержень (рис. 1). На каждом из остальных трех стержней наложены первичные и вторичные обмотки (на рис. 1 вторичные обмотки не изображены).

Предположим, что первичные катушки всех стержней трансформатора совершенно одинаковы и намотаны в одном направлении (на рис. 1 первичные катушки намотаны по часовой стрелке, если смотреть на них сверху). Соединим все верхние концы катушек в нейтраль О, а нижние концы катушек подведем к трем зажимам трехфазной сети.

рис 1

Токи в катушках трансформатора создадут переменные во времени магнитные потоки, которые будут замыкаться каждый в своей магнитной цепи. В центральном составном стержне магнитные потоки сложатся и в сумме дадут ноль, ибо эти потоки создаются симметричными трехфазными токами, относительно которых мы знаем, что сумма мгновенных значений их равна нулю в любой момент времени.

Например, если бы в катушке АХ ток I, был наибольший и проходил в указанном на рис. 1 направлении, то магнитный поток был бы равен наибольшему своему значению Ф и был направлен в центральном составном стержне сверху вниз. В двух других катушках BY и CZтоки I2 и I3 в тот же момент времени равны половине наибольшего тока и имеют обратное направление по отношению к току в катушке АХ (таково свойство трехфазных токов). По этой причине в стержнях катушек BY и CZ магнитные по токи будут равны половине наибольшего потока и в центральном составном стержне будут иметь обратное направление по отношению к потоку катушки АХ. Сумма потоков в рассматриваемый момент равна нулю. То же самое имеет место и для любого другого момента.

Отсутствие потока в центральном стержне не означает отсутствия потоков в остальных стержнях. Если бы мы уничтожили центральный стержень, а верхние и нижние ярма соединили в общие ярма (см. рис. 2), то поток катушки АХ нашел бы себе путь через сердечники катушек BY и CZ, причем магнитодвижущие силы этих катушек сложились бы с магнитодвижущей силой катушки АХ. В таком случае мы получили бы трехфазный трансформатор с общей магнитною цепью всех трех фаз.

Рисунок 2.

Так как токи в катушках смещены по фазе на 1/3 периода, то и создаваемые ими магнитные потоки также смещены во времени на 1/3 периода, т. е. наибольшие значения магнитных потоков в стержнях катушек следуют друг за другом через 1/3 периода.

Следствием сдвига по фазе магнитных потоков в сердечниках на 1/3 периода является такой же сдвиг по фазе и электродвижущих сил, индуктируемых как в первичных, так и во вторичных катушках, наложенных на стержнях. Электродвижущие силы первичных катушек почти уравновешивают приложенное трехфазное напряжение. Электродвижущие силы вторичных катушек при правильном соединении концов катушек дают трехфазное вторичное напряжение, которое подается во вторичную цепь.

Как обозначаются начала первичной обмотки трехфазного трансформатора

Все начала первичных обмоток трехфазного трансформатора обозначают большими буквами: А, В, С; начала вторичных обмоток — малыми буквами: а, Ь, с. Концы обмоток обозначаются соответственно: X, У, Z и х, у, z. Зажим выведенной нулевой точки при соединении звездой обозначают буквой О.

А, В, С – обозначают начало обмоток высшего напряжения, а буквы X, Y и Z означают конец этих обмоток.

Трансформаторы с «нулевой точкой» имеют выведенный конце под клемму обозначенный большой буквой О.

Аналогично обозначают концы обмоток низшего напряжения, но используют для этого строчные  буквы х, у, z – это конец фазных обмоток, а, в, с их начало.

Звезда и треугольник – это основные способы соединения обмоток 3 -х фазного  трансформатора.

Соединяя свободные выводы трех обмоток между собой их начала, или концы образуют нейтральную точку. Остальные свободные зажимы подключаются к трехфазной нагрузке или входному напряжению, идущему на трансформатор от линии электропередач.

Соединение обмоток трансформатора в звезду

Соединение обмоток в треугольник происходит по принципу последовательного подключения, когда конец одной обмотки соединяется с началом другой, а конец второй обмотки соединяется с началом третей обмотки.

соединение в треугольник

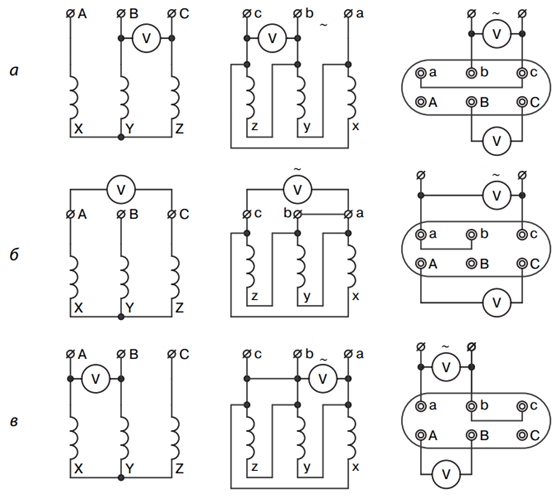

Точки соединения обмоток подключаются внешние устройства. Обозначение выводов трехфазного трансформатора и их схемы подключения.

∆ — соединение обмоток трансформатора треугольником.

Y – соединение обмоток трансформатора звездой.

обозначение трехфазных трансформаторов

Соединение обмоток под чертой указывает на обмотки низшего напряжения, а над чертой высшего напряжения.

Цифра – указывает на угол между векторами ЭДС с 30° градусами угловых единиц.

Расшифровка обозначение указывает, что обмотки высшего в первом случае соединены звездой, низшего напряжения так же звездой. При этом обмотки низшего напряжения имеют подключенную «0» точку.

Схемы питания 3-фазного трансформатора

Допускаемая величина плотности тока в проводах обмоток трансформатора в значительной мере определяет вес и стоимость последнего. Чем выше плотность тока в обмотках, тем меньше их вес меди и соответственно стоимость трансформатора. С другой стороны, с увеличением плотности тока возрастают потери в меди обмоток и нагрев трансформатора.

Схема питания тяговой сети системы 2×25 кВ трехфазным трансформатором с повышающими автотрансформаторами.

Схема питания тяговой сети системы 2×25 кВ трехфазным трансформатором с повышающими автотрансформаторами.

Самой простой является схема питания тяговой сети системы 2×25 кВ с помощью трехфазного трансформатора и повышающих автотрансформаторов. Особенностью схемы является то, что для повышения напряжения до 55 кВ используется обычный линейный автотрансформатор АТ, который подключен к контактной сети и питающему проводу, а трансформатор Т включен между контактной сетью и рельсами.

Автотрансформаторы устанавливаются на выводах 27,5 кВ трансформатора или на фидерах контактной сети. Последний вариант предпочтительнее, так как позволяет иметь на подстанции только шины контактной сети, а автотрансформаторы могут быть установлены и за пределами территории тяговой подстанции.

В схеме существенно большая часть электроэнергии поступает к электрическим локомотивам непосредственно по контуру контактная сеть — рельсы, минуя повышающий автотрансформатор.

Это обстоятельство позволяет устанавливать повышающие автотрансформаторы на подстанции такой же мощности, что и на фидерной зоне, и не резервировать их на подстанции. При отключении автотрансформатора на подстанции роль повышающего воспринимает на себя ближайший к подстанции автотрансформатор на фидерной

Как увеличить передачу энергии

Увеличить передачу электроэнергии по контуру питающий провод-рельсы можно путем установки на подстанциях специальных повышающих автотрансформаторов, мощность которых соответствует нагрузке плеча питания подстанции, или специальным включением на подстанции двух стандартных трехфазных трансформаторов.

Группа соединения У/Д-1 у второго трансформатора получена одноименной двойной перемаркировкой выводов двух фаз первичной и тяговой обмоток стандартного трансформатора. Обозначение выводов вторичной обмотки по заводской маркировке показано на рисунке с индексом «Т».

С рельсами, как и в системе 25 кВ, соединен один и тот же вывод тяговой обмотки обоих трансформаторов (вывод ст по заводской маркировке). Соединение с рельсами вывода ст определяет, что наименее нагруженными у обоих трансформаторов будут обмотки на среднем стержне.

По аналогии с трехфазными трансформаторами в системе 25 кВ в случае присоединения провода к выводу ат имеем положительное напряжение этого провода относительно рельсов, а к выводу Ьт — отрицательное напряжение провода относительно рельсов.



Схема питания тяговой сети системы 2×25 кВ при последовательном соединении двух фаз трехфазных трансформаторов (а), векторные диаграммы напряжений первичных и вторичных обмоток (б).

Первый трансформатор присоединен выводом ат к контактной сети первой фидерной зоны, а выводом Ьт к контактной сети второй фидерной зоны.

Второй трансформатор имеет обратное присоединение: выводом ят он присоединен к питающему проводу второй фидерной зоны, а выводом Ьт — к питающему проводу первой фидерной зоны.

Последовательное включение двух вторичных обмоток трансформаторов с группами соединения обмоток У/Д-11 и У/Д-1 позволяет получить удвоенное напряжение двух фаз, питающих тяговую сеть по разные стороны от подстанции.

Будет интересно➡  Что такое трансформатор?

Как и выше, у контактной сети и питающего провода, а указаны напряжения питающей линии, с которыми совпадают по фазе напряжения контактной сети и питающего провода. Последние сдвинуты на 180°. Поэтому под рисунком показано положение только напряжений контактная сеть—рельсы. Оно не отличается от положения этих векторов в системе 25 кВ, если в системе 2×25 кВ трансформатор, подключенный к контактной сети, присоединен к тем же фазам питающей линии, что и в системе 25 кВ.

Сколько стержней должен иметь магнитопровод трехфазного трансформатора?

Трехфазные трансформаторы используются для питания трехфазных или двухфазных сетей, имеющих либо общий трехфазный магнитопровод, либо два или три отдельных магнитопровода стержневого типа.

По способу сборки в современных конструкциях как для однофазных, так и для трехфазных магнитопроводов преимущественное распространение получили шихтованные типы, как более надежные в эксплуатации, удобные в производстве, требующие менее сложного оборудования и приспособлений для сборки.

Где применяется трехфазный трансформатор

Трёхфазный трансформатор используется для преобразования напряжения и применяется как устройство в сфере электрификации промышленных предприятий и жилых помещений. Кроме того, 3 фазные трансформаторы незаменимы на судах, так как с их помощью осуществляется питание приборов различного номинала.

Видео: Принцип работы трансформатора

Трансформаторы могут получать переменный ток с одним напряжением и выдавать его с другим. Таким образом, они служат для повышения эффективности передачи электроэнергии на большие расстояния. В данном видео мы рассмотрим принцип работы и конструкцию простейшего устройства трехфазного трансформатора.

Видео: Что такое звезда и треугольник в трансформаторе

Принцип работы трехфазного трансформатора

Трансформаторы – статические электромагнитные аппараты, с помощью которых возможно преобразовать переменный ток из одного класса напряжения в другой, при этом с неизменной частотой. В энергосистемах трансформатор, который преобразовывает электроэнергию трехфазного напряжения, называют трехфазным силовым.

• Конструктивная особенность
• Принцип работы
• Трехфазный трансформатор: строение, виды, принцип работы
• Назначение трёхфазного трансформатора
• Определение и виды прибора
• Принцип действия
• Строение трансформатора
• Схемы и группы соединения обмоток
• Сфера использования
• Немного из истории
• Источники:

Для передачи электроэнергии от генераторов электростанций к линиям электропередач (ЛЭП) применяют повышающие трансформаторы (они увеличивают класс напряжения), от ЛЭП к распределительным подстанциям и далее к потребителям – понижающие (они уменьшают класс напряжения).

Конструктивная особенность

Трехфазный трансформатор имеет основу – магнитный сердечник, собранный из трёх ферромагнитных стержней. На стержнях располагаются первичная обмотка высокого напряжения и вторичная обмотка низкого напряжения. Для соединения фаз первичных обмоток применяют схемы «треугольник» либо «звезда». Аналогичным способом соединения выполняются и вторичные обмотки.

На первичную обмотку подаётся электроэнергия из питающей сети, а на вторичную подключается нагрузка. Электроэнергия передаётся за счет электромагнитной индукции. Главная функция магнитопровода – обеспечить между обмотками магнитную связь. Магнитопровод изготавливают из тонких стальных пластин (электротехническая листовая сталь). Чтобы сократить потери, стальные листы между собой изолируют, используя оксидную пленку или специальный лак.

Трансформатор силовой трехфазный с литой изоляцией ТСЛ (ТСГЛ) и ТСЗЛ (ТСЗГЛ)

Трансформатор силовой трехфазный ТС и ТСЗ

Трансформатор-стабилизатор высоковольтный дискретный ВДТ-СН

Обмотки с магнитопроводом погружаются в бак, в котором находится трансформаторное масло. Оно одновременно выполняет функцию изоляции и охлаждающей среды. Такие трансформаторы называются масляными. Трехфазный трансформатор, у которого в качестве охлаждения и изоляции используется воздух, называют сухим. Недостаток масляных трансформаторов заключается в повышенной пожароопасности.

Принцип работы

Электромагнитная индукция является базовым явлением в работе трансформатора.

Из электрической сети подается питание к первичной обмотке, в ней появляется переменный ток, в магнитопроводе при этом образуется магнитный переменный поток. Как известно из физики, если поместить второй проводник в магнитное поле, в нем также появляется переменный ток. В качестве второго проводника в трансформаторе выступает вторичная обмотка. Таким образом, в ней появляется напряжение.

Разница между первичным и вторичным напряжением зависит от коэффициента трансформации, который определяется числом витков в обмотках.

Трехфазный трансформатор: строение, виды, принцип работы

Преобразование трёхфазной системы напряжения можно реализовать с помощью трёх однофазных трансформаторов. Но при этом будет использован аппарат значительного веса и внушительных размеров. Трехфазный трансформатор лишён этих недостатков, так как его обмотки располагаются на стержнях общего магнитопровода. Поэтому в сетях мощностью до 60 тыс. кВА его применение является оптимальным вариантом.

Назначение трёхфазного трансформатора

Главной функцией трансформаторов является передача электроэнергии на большие дистанции. Электрическая энергия переменного тока вырабатывается на электростанциях. При передаче электроэнергии появляются потери на нагревание проводов. Их можно уменьшить, снизив силу тока. Для этого необходимо увеличить напряжение таким образом, чтобы его значение находилось в диапазоне от 6 до 500 кВ.

Кратность увеличения зависит от значения передаваемой мощности и расстояния до конечного пункта.

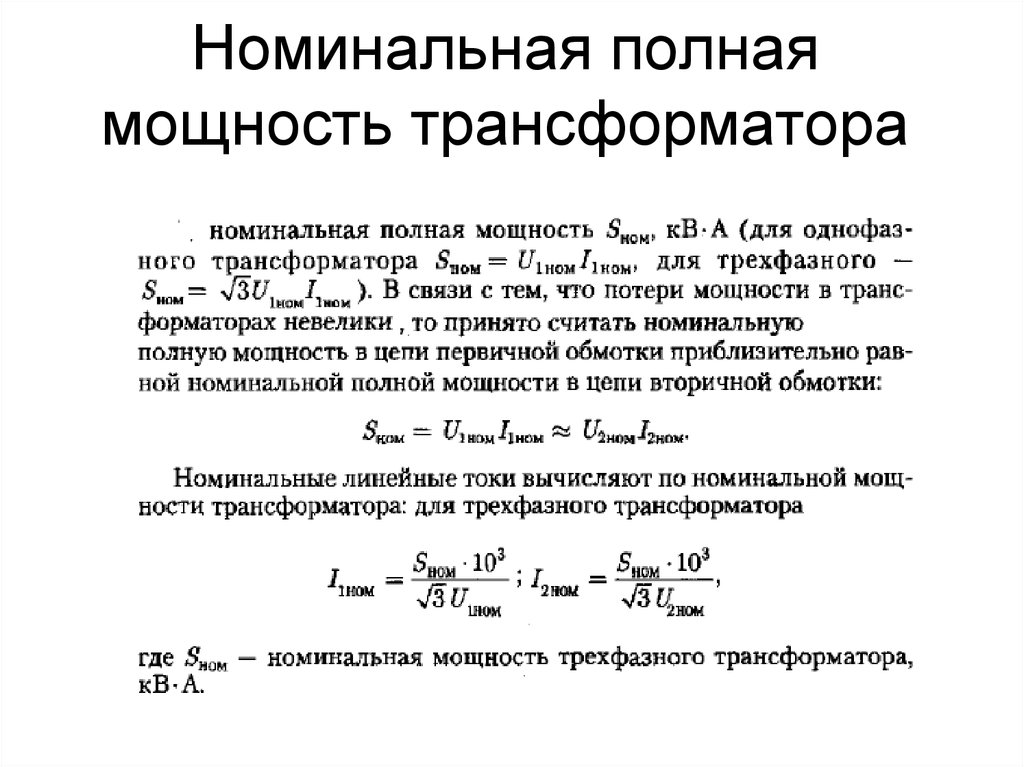

Мощность, которая при этом передаётся, зависит от двух параметров: напряжения и силы тока.

Главной характеристикой, влияющей на изменение потерь проводов, связанных с нагревом, является значение силы тока. Для того, чтобы снизить потери на нагревание, необходимо уменьшить силу тока. Уменьшая ток, величину напряжения соответственно нужно увеличивать. Тогда значение мощности, которая передаётся, останется неизменным.

После того, как напряжение будет доставлено потребителям, его следует снизить до необходимой величины.

Соответственно, основной задачей трёхфазных трансформаторов является повышение напряжения перед передачей электроэнергии и понижение после неё.

Определение и виды прибора

Трехфазный трансформатор — это статический аппарат с тремя парами обмоток. Прибор предназначен для преобразования напряжения при передаче мощности на значительные дистанции.

Классификация по количеству фаз:

• однофазные;
• трехфазные.

Однофазные трансформаторы имеют небольшую мощность. Основными областями их применения являются быт и проведение работ специального назначения (сварка, измерения, испытания).

Диапазон мощности трёхфазных трансформаторов варьируется в больших пределах.

Поэтому и область их применения весьма разнообразна:

• для питания токоприёмников специального назначения;
• для присоединения измерительных приборов;
• для изменения значения напряжения при испытаниях;
• для увеличения или уменьшения напряжения при подключении освещения или силовой нагрузки.

Принцип действия

Основой трёхфазного трансформатора являются магнитопровод и обмотки. В каждой фазе присутствует своя повышающая и понижающая обмотка. Так как фаз три, соответственно обмоток шесть. Между собой они не соединены.

Принцип работы трёхфазного трансформатора, как и однофазного, базируется на законе электромагнитной индукции.

При подключении к сети первичной обмотки в ней начинает протекать переменный ток. Из-за него в сердечнике магнитопровода из стали появляется основной магнитный поток, который охватывает обмотки в каждой фазе. В каждом витке появляется одинаковая по значению и величине электродвижущая сила.

Если количество витков вторичной обмотки меньше, нежели число витков первичной, то на выходе окажется напряжение меньшего значения, чем на входе и наоборот.

Тот факт, что значение электродвижущей силы зависит лишь от количества витков определённой обмотки,

подтверждают формулы:

E 1 = 4, 44f 1 Ф W 1

E 2 = 4, 44 f 1 Ф W 2

E 1, Е 2 — значение электродвижущей силы в первичной и вторичной обмотках соответственно, В;

f 1 — частота тока в сети, Гц;

Ф — максимальное значение основного магнитного потока, Вб;

W 1, W 2 — количество витков в первичной и вторичной обмотках соответственно.

Строение трансформатора

Основными частями преобразователя напряжения являются:

• магнитопровод;
• обмотки высокого и низкого напряжения;
• бак;
• вводы и выводы.

К дополнительной аппаратуре относятся:

• расширительный бак;
• выхлопная труба;
• пробивной предохранитель;
• приборы для контроля и сигнализации.

Магнитопровод необходим для крепления всех частей аппарата. Он является своеобразным скелетом преобразователя напряжения. Второй его задачей является создание направление движения для основного магнитного потока. В зависимости от особенностей крепления обмоток к сердечнику, магнитопровод трансформатора может быть трёх видов:

• бронестержневой;
• броневой;
• стержневой.

Для изготовления обмоток трансформаторов небольшой мощности используют провод из меди, имеющий прямоугольное или круглое сечение.

Трансформаторное масло является очень важным элементом в аппарате. В маломощных трансформаторах (сухих) его не применяют. При средней и высокой мощности его использование обязательно.

У трансформаторного масла две задачи:

• охлаждение обмоток, нагревающихся вследствие протекания по ним тока;
• повышение изоляции.

Схемы и группы соединения обмоток

В трёхфазных трансформаторах необходимо соединять между собой первичные обмотки по фазам и вторичные.

Существует три схемы соединения:

• звезда;
• треугольник;
• зигзаг.

При соединении обмоток звездой напряжение линейное — между началами фаз — будет в 1,73 раза больше, чем фазное (между началом и концом фазы). При соединении обмоток трансформатора треугольником фазное и линейное напряжения будут одинаковы.

Соединять обмотки звездой более выгодно при высоких напряжениях, а треугольником — при значительных токах. Соединение обмоток зигзагом даёт возможность сгладить асимметрию намагничивающих токов. Но недостатком такого способа соединения является повышенная трата обмоточного материала.

Сфера использования

Такие трансформаторы в основном используются в промышленности. Почти все трехфазные трансформаторы считаются силовыми. То есть они используются в цепях, где нужно питать мощные нагрузки. Это могут быть станки ЧПУ и другое промышленное оборудование.

На схемах трехфазные трансформаторы обозначаются вот так:

Первичные обмотки обозначаются заглавными буквами, а вторичные обмотки – маленькими буквами.

Немного из истории

Изобретение трансформаторов начиналось ещё в 1876 году великим русским учёным П.Н. Яблоковым. Его изделие не имело замкнутого сердечника, он появился позже – в 1884 году. И с появлением прибора учёные активно стали интересоваться переменным током.

Например, уже в 1889 году М.О. Доливо-Добровольским (русским электротехником) была предложена трёхфазная система переменного тока. Им был построен первый трёхфазный асинхронный двигатель и трансформатор. Через два года была представлена презентация трёхфазной высоковольтной линии протяженностью 175 км, где успешно повышалась и понижалась электроэнергия.

Чуть позже появились масляные агрегаты, так как масло не только оказалось хорошим изолятором, но и прекрасной охлаждающей средой.

Источники:

• www.Ruselt.ru
• 220v.guru
• meanders.ru
• MirZnanii.com
• Практическая электроника
• SYL.ru
• radioingener.ru
• slarkenergy. ru
• FB.ru
• Asutpp
• Всё об энергетике, электротехнике, электронике

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 9 чел.
Средний рейтинг: 3.4 из 5.

Полное руководство по 3-фазному трансформатору

Что такое 3-фазный трансформатор?

Трехфазный трансформатор — это трансформатор, который работает с трехфазной электрической системой. В основном, этот трансформатор используется для повышения или понижения высокого напряжения на разных этапах системы передачи энергии. Этот трансформатор был изобретен, поскольку 3-фазное электричество широко используется для распределения электроэнергии из-за его способности обеспечивать сбалансированную нагрузку.

Трансформаторы этого типа изготавливаются путем намотки трех однофазных трансформаторов на один сердечник. После этого их помещают в корпус, заполненный диэлектрическим маслом, выполняющим различные функции.

Поскольку диэлектрик не является проводником электричества, он может обеспечивать изоляцию между обмотками напряжения и корпусом. Это также способствует охлаждению и предотвращению образования влаги, которая может привести к истончению изоляции обмотки.

Принцип работы трехфазных трансформаторов такой же, как и у однофазных, закон индукции Фарадея. Однофазные и трехфазные трансформаторы различались только схемой подключения. Чтобы еще больше объяснить это, лучше взглянуть на трехфазные электрические системы.

Трехфазный трансформатор является генератором и распределителем электроэнергии. Это традиционный метод электрической энергии переменного тока (AC), который генерирует, передает и распределяет крупномасштабную мощность для удовлетворения энергетических потребностей крупных предприятий и учреждений. Его также можно использовать для увеличения или уменьшения напряжения в трехфазной системе по мере необходимости.



Трехфазный трансформатор использует многофазную систему, которая распределяет электрическую мощность переменного тока (AC), в то время как во время электрического цикла присутствует обычная передача мощности. Вот почему он обычно используется в электрических сетях по всему миру. Он отлично подходит для работы с большими двигателями и другими тяжелыми нагрузками

Узнайте больше: Какие существуют типы обмоток трансформатора? Какие бывают концентрические обмотки?

Каков принцип работы трехфазного трансформатора?

Основная операционная система трехфазного трансформатора сравнима с однофазным, например, индукционным. Переменное питание подается на основные обмотки и создает ЭДС (электрическое магнитное поле) во вторичной обмотке. Генерируемая величина электромагнитного поля будет зависеть от количества вторичных витков, будь то повышающий или понижающий трансформатор.

Узнайте больше сейчас:9+FAQ О трехфазном повышающем трансформаторе

В чем преимущества трехфазного трансформатора?

Что касается трансформаторов, то трехфазные трансформаторы имеют ряд преимуществ по сравнению с однофазными благодаря следующим характеристикам:

Искать сейчас:Полное руководство по трехфазным комбинированным силовым трансформаторам

Меньше вес

Трехфазный трансформатор имеет меньшую массу по сравнению с однофазным.

Меньший размер

Трехфазный трансформатор имеет меньшие размеры по сравнению с однофазным. Это займет лишь небольшую часть вашего пространства, а это значит, что у вас будет дополнительное место для других вещей.

Заниженная стоимость

Цена трехфазного трансформатора меньше, чем у трех однофазных трансформаторов, хотя они имеют одинаковую мощность. Вы можете проверить авторитетных производителей трансформаторов, таких как Daelim, по разумным ценам.

Простая установка

3-фазный трансформатор уже подключен. Это означает, что у вас не возникнет никаких трудностей при сборке и установке собственного трансформатора.

Практичность в использовании

Что касается практичности, трехфазный трансформатор вас не разочарует. Они могут обеспечивать большие нагрузки и распределять их между крупными предприятиями и учреждениями, которым требуется высокое электроснабжение. Это также не повлияет на потребление энергии и не увеличит ваш счет за электроэнергию. Ваше потребление электроэнергии останется прежним, поскольку оно зависит от мощности ваших машин, а не от подключения к электричеству.

Повышение эффективности

Еще одним преимуществом трехфазного трансформатора является то, что он способен обеспечивать стабильную электроэнергию, что означает, что у вас никогда не закончится энергия.

Требуется меньше проводящих материалов

По сравнению с однофазным, трехфазный использует только меньше проводящих материалов для передачи или распределения электроэнергии. Таким образом, вам придется платить только за меньшее количество материалов и в конечном итоге сэкономить деньги на расходных материалах.

Трехфазная электрическая система

Как однофазные, так и трехфазные электрические системы используют переменный ток или более известный как переменный ток. Переменный ток — это тип электричества, который регулярно меняет направление и амплитуду, обычно изображаемую синусоидальной волной.

Сигналы переменного тока состоят из трех основных свойств; период, частота и амплитуда. И период, и частота определяют временную составляющую волны, тогда как амплитуда определяет силу и величину электричества.

В трехфазных системах ток имеет три пика и три провала, проходящие по трем отдельным проводникам. Переменные токи не совпадают по фазе на 120° друг от друга. В этих типах электрических систем наибольшая амплитуда достигается чаще за заданный период. Это помогает производить мощность с относительно постоянной скоростью.

К нему относятся: Трансформатор трехфазный двойной источник питания автоматическое переключение

Трехфазный сухой трансформатор с эпоксидной смолой класса 20 кВ (1) (1) Масляный трансформатор Трехфазный распределительный трансформатор Миниатюрная подстанция Трехфазный трансформатор мощностью 225 кВА

Конструкция трехфазного трансформатора

Этот тип трансформатора работает с шестью обмотками, тремя первичными и тремя вторичными. Каждая обмотка может быть соединена по схеме «звезда» или «треугольник». Эти обмотки можно рассматривать как отдельные однофазные обмотки.

Таким образом, три однофазных трансформатора могут быть присоединены к трехфазному трансформатору. Трансформатор состоит из трех основных частей, а именно:

Первичная обмотка

Первичная обмотка потребляет электроэнергию и генерирует магнитный поток, когда она подключена к источнику электроэнергии.

Другие соответствующие знания: Сколько обмоток в распределительном трансформаторе?

Магнитный сердечник

Относится к магнитному потоку, создаваемому первичной обмоткой. Поток пересекает путь с низким магнитным сопротивлением, соединенный со вторичной обмоткой, образуя замкнутую магнитную цепь.

Просмотр соответствующих знаний:Метод расчета числа витков сердечника силового трансформатора

Вторичная обмотка

Вторичная обмотка обеспечивает требуемое выходное напряжение благодаря общей индукции в трансформаторе. Конструкция трехфазного трансформатора очень похожа на однофазный трансформатор. Его ядро ​​​​также построено либо по типу ядра, либо по типу оболочки. Обмотки низкого напряжения (НН) и высокого напряжения (ВН) 3-х фаз надеваются на три ветви сердечника.

Тип сердечника

В трехфазном трансформаторе с сердечником сердечник разделен на три части. Каждая ветвь проводит обмотки трех фаз как высокого напряжения (ВН), так и низкого напряжения (НН). Теперь генерируемый поток, созданный первичной обмоткой, будет связан со вторичными обмотками.

Обмотка низкого напряжения (НН) размещается поверх ветви сердечника, а обмотка высокого напряжения (ВН) размещается на обмотке низкого напряжения (НН). Это связано с тем, что количество изоляции, необходимой для изоляции обмотки низкого напряжения от сердечника, невелико.

Трехфазная обмотка состоит из трех стержней сердечника, отстоящих друг от друга на 120°. В трехфазном трансформаторе сердечникового типа одна ветвь функционирует как обратный путь для магнитного потока двух ветвей. Сумма потоков в двух ответвлениях равна потоку в одном ответвлении, служащем обратным путем.

Тип кожуха

Конструкция трехфазного трансформатора кожуха обычно не используется. Этот тип трехфазного трансформатора имеет пять ветвей, где сердечник охватывает обмотки, построенные на трех ветвях. Две другие конечности, найденные между фазами, удерживают три конечности вместе, образуя единое целое. Это также обеспечивает обратный путь для потоков.

Конструкция этого типа сравнима, когда три однофазных трансформатора расположены друг напротив друга. В отличие от конструкции стержневого типа, каждая фаза имеет свою индивидуальную магнитную цепь и обратный путь для потока. Следовательно, три фазы более независимы в оболочечной форме.

Вам может понадобиться знать: Какова функция сердечника трансформатора? Все, что вы должны знать

Конфигурации трехфазного трансформатора

Конфигурации трехфазного трансформатора имеют две основные формы: треугольник и звезду. Чтобы лучше понять эти два, см. данные ниже.

Соединение треугольником

В соединении треугольником или сеткой три обмотки присоединяются к обоим концам, образуя замкнутый контур. Оба конца подключены к клемме, не имеющей нейтральной точки, и вместо этого используют заземление.

Этот тип подключения также может быть сконфигурирован как система с высокой ветвью путем заземления точки фокусировки одной фазы. Напряжение в этой конфигурации, измеренное на линии, противоположной фазе с отводом от середины и земле, выше, чем измеренное на клеммах.

Узнать больше: Трехобмоточный трансформатор

Соединение звездой

Соединение звездой (соединение звездой) состоит из трех обмоток и четырех клемм. Один конец трех обмоток прикреплен к обычной нейтральной точке или клемме, а другие образуют три фазы цепи.

Вся конструкция сердечника, будь то сердечник или оболочечный тип, размещается внутри пропитанного маслом бака трансформатора вместе с их обмотками. Соединения трехфазной обмотки выполнены внутри бака трансформатора. Первичные и вторичные клеммы трех фаз выведены из бака с помощью втулок для внешних подключений. Наиболее часто используемые соединения обмоток трехфазного трансформатора: «звезда-звезда», «треугольник-треугольник», «звезда-треугольник» и «треугольник-звезда».

Соединение «звезда-звезда»

Соединение «звезда-звезда» работает как при малых токах, так и при высоких напряжениях, что делает его экономичным для трансформаторов. При этом типе соединения первичная и вторичная клеммы трехфазных обмоток соединяются, образуя букву Y.

Соединение треугольник-треугольник

Катушка фазной обмотки присоединена к концу другой катушки. При таком соединении вы заметите, что он примет форму дельты, обычно видимой как треугольник. Обмотки, соединенные треугольником, могут производить большие токи при низких значениях напряжения.

Соединение «звезда-треугольник»

Соединение «звезда-треугольник» — это тип соединения обмоток, используемый для снижения уровней напряжения. При этом нейтральная первичная обмотка трансформатора заземляется.

Соединение треугольник-звезда

Соединение треугольник-звезда представляет собой комбинацию обмотки, соединенной треугольником на первичной стороне, и соединения звезды. Соединение треугольником-звездой используется, когда необходимо увеличить уровни напряжения.

Этот тип подключения лучше всего подходит для распределительных сетей благодаря 3-фазной и 4-проводной системе на вторичной стороне. Однако его применение ограничено из-за наличия фазового сдвига между первичной и вторичной обмотками.

Узнайте больше: Способ подключения рабочей обмотки трехфазного трансформатора

Где используются трехфазные трансформаторы?

Трехфазные трансформаторы используются во многих отраслях, включая производство, здравоохранение, электротехнические работы и многие другие. Этим упомянутым отраслям нужен надежный и стабильный источник энергии для бесперебойной работы, который можно найти в трехфазных трансформаторах.

Эти трансформаторы могут эффективно нести большие нагрузки и распределять большую мощность, что крайне необходимо во многих крупных отраслях промышленности. Большинство каналов выработки электроэнергии имеют трехфазный характер и имеют диапазон напряжений от 13,2 кВ до 22 кВ.

Чтобы уменьшить потери мощности на распределительном конце, мощность передается при гораздо более высоких напряжениях, например, от 132 кВ до 400 кВ. Поэтому, если есть необходимость в более высоких напряжениях, используется трехфазный повышающий трансформатор.

С другой стороны, в конце передачи используется понижающий трехфазный трансформатор для понижения этих высоких напряжений до уровней 6600, 400, 230 вольт и т. д. Вот почему трехфазные трансформаторы идеальны, когда речь идет о распределении электроэнергии для крупных предприятий, поскольку они могут идеально сбалансировать мощность.

Эти трансформаторы очень надежны в преобразовании значительного количества энергии из первичного источника в форму, которую они могут использовать для различных машин и коммунальных услуг.

Просмотреть сейчас: Полное руководство для производителей промышленных трансформаторов

Преимущества трехфазных трансформаторов

• Для установки требуется меньше места.
• Эффективность
• Доступность по сравнению с тремя блоками однофазных трансформаторов.
• Транспортировка проста и дешевле.
• Легче установить, так как он предварительно подключен и готов к установке.
• Материала сердечника требуется очень мало, в отличие от трех однофазных трансформаторов для получения того же кВА.
• Меньше по размеру и намного легче.

Недостатки трехфазных трансформаторов

Одним из недостатков трехфазных трансформаторов является отключение всего блока при неисправности одной фазы. Это связано с общим для всех трех блоков ядром. Другими словами, если один блок выйдет из строя, сердечник неисправного блока мгновенно промокнет из-за отсутствия противодействующего магнитного поля.

Без противодействующего магнитного поля возникнет огромная утечка магнитного потока в корпус металлического сердечника. Это может увеличить нагрев металлических частей, что в некоторых случаях может привести к возгоранию. Таким образом, очень важно не забыть отключить трехфазный трансформатор, если вы обнаружите, что одна из фаз неисправна.

Другими недостатками этого трансформатора являются следующие:

• Ремонт трехфазного трансформатора намного дороже по сравнению с однофазным.
• Запасной блок трехфазного трансформатора стоит дороже по сравнению с запасным блоком одиночного трансформатора.
• С самоохлаждением. Это означает, что мощность трансформатора снижается.

Подробнее: Трехфазный трансформатор: Полное руководство по часто задаваемым вопросам

Более высокие затраты на резервные блоки

Поскольку трехфазный блок состоит из трех отдельных фаз, вы можете ожидать, что он будет нести более высокие расходы поскольку всего есть три фазы, которые потребляют энергию из электрической сети вместо одной.

Высокая стоимость ремонта

Трехфазный трансформатор состоит из трех блоков с общим сердечником. Таким образом, когда блок неисправен или поврежден, все три блока должны быть полностью отключены. Вот почему стоимость неисправных блоков намного выше, чем однофазных, поскольку ремонтировать нужно три блока.

Вам может быть интересно узнать:8+FAQ О НЕИСПРАВНОСТЯХ ТРАНСФОРМАТОРОВ

Пониженная мощность

Трехфазный трансформатор имеет самоохлаждение, т.е. когда он нагревается, он охлаждается за счет мощности вашего трансформатора. Таким образом, всякий раз, когда его температура повышается, вы можете ожидать, что мощность вашего трансформатора уменьшится.

Подробнее: Полное руководство по трансформатору с масляным охлаждением

Компоненты трехфазного трансформатора:

Регуляторы напряжения

Регуляторы напряжения используются для изменения выходного напряжения. В условиях нагрузки выходное напряжение трансформатора может снижаться. Таким образом, возникает необходимость регулировать коэффициент напряжения путем регулировки витков ответвления. Регулировка производится с помощью переключателя ответвлений в зависимости от частоты, с которой необходимо изменять выходное напряжение.

Термометры

Термометры используются для контроля температуры масла.

Сапуны

Сапуны используются для удаления влаги из воздушного пространства над уровнем масла консерватории, поддерживая сухость трансформаторного масла.

Изоляция

Изоляция служит барьерной системой, отделяющей обмотки от сердечника и две обмотки друг от друга.

Узнать больше:Основные факторы, влияющие на характеристики изоляции трансформаторов

Трансформаторное масло

Трансформаторное масло изолирует и охлаждает выделяемое тепло от сердечника и обмоток. Масло обладает высокой теплоемкостью, способной переносить и отводить это тепло. Поток нефти может создаваться либо за счет термосифонного эффекта, либо за счет перекачки.

С ним связаны:4 Методы сушки трансформатора

Бак защищает сердечники и обмотки от внешних условий, которые могут повлиять на их работу. Он также действует как сосуд для масла.

Расширитель масла

Расширитель масла представляет собой отдельный контейнер, удерживающий расширение масла, поскольку оно может расширяться при нагревании.

Охладитель

Когда масло поглощает тепло, находящееся в системе, оно отдает тепло охлаждающему охладителю. Охладитель или система охлаждения накапливает горячие масла и охлаждает их через трубы с воздушным или водяным охлаждением, а затем возвращает их в обмотки и сердечник.

Газовое реле

Газовое реле собирает свободные пузырьки газа из бака трансформатора. Когда вы заметите наличие свободного газа, это указывает на неисправность внутри трансформатора.

Системы сброса давления

Эти системы представляют собой предохранительные устройства, используемые для снижения избыточного давления при вскипании масла из-за коротких замыканий.

Вам может быть интересно узнать:Три функции и требования к характеристикам трансформаторного масла

Что такое трехфазное?

Трехфазный относится к трехпроводной цепи переменного тока (AC), что означает, что в трехфазной сети есть три переменных тока, которые отстоят друг от друга на 120 электрических градусов. Каждая ветвь переменного тока может достигать максимального напряжения, которое отделяет только ⅓ завершения цикла. Проще говоря, производство энергии никогда не падает до нуля и остается постоянным. Это одна из основных причин, по которой крупные предприятия всегда выбирают трехфазные трансформаторы.

В трехфазной сети есть два класса конфигураций цепи: треугольник и звезда. В конфигурации треугольника нулевой провод не нужен, его можно использовать только в высоковольтных системах. С другой стороны, для конфигурации «звезда» требуется как заземление, так и нейтральный провод.

Возможно, вы захотите узнать больше о: Понимании трехфазного трансформатора Live Front с монтажом на подушке

Как подключить трехфазный трансформатор?

Чтобы подключить 3-фазный трансформатор, вам необходимо поместить трансформатор между трехфазной нагрузкой и трехфазным источником. Затем найдите три входных провода на трехфазном резервуаре. Имейте в виду, что каждый провод соответствует каждой фазе. Найдя входные провода, вы можете подключить их от источника к трем входным клеммам, предпочтительно на первичной стороне трансформатора.

Трехфазное питание, одно подключение напряжения

В трехфазном питании у вас есть три проводника и одно подключение напряжения. Вы можете подключить три проводника для трехфазного напряжения и любую пару для однофазного напряжения.

Трехфазное питание, соединение с двойным напряжением

Это соединение включает в себя около трех горячих проводников и заземленный нейтральный проводник. Для трехфазного питания вы можете подключить три горячих проводника, а для однофазного напряжения вы можете подключить два или три горячих проводника.

Узнайте больше:Способ подключения сухого трансформатора

Для чего нужен трехфазный трансформатор?

Когда дело доходит до передачи электроэнергии, трехфазный трансформатор играет важную роль в обеспечении существенной и постоянной мощности различных крупных отраслей промышленности, таких как судостроение, сталелитейная промышленность, промышленное производство, такие виды бизнеса, как газовое бурение , запасы газа и многое другое.

Этот тип силового трансформатора обеспечивает большую помощь в производстве, передаче и распределении больших нагрузок в различных учреждениях, таких как больницы, промышленные здания, квартиры, трансформаторные подстанции и многое другое.

Другое по теме:Что такое использование силового трансформатора?

Чем трехфазный трансформатор отличается от однофазного?

Одним из явных отличий трехфазного трансформатора от одиночного трансформатора является количество проводов. Для однофазного требуется только два провода: фаза и нейтраль. Фазный провод предназначен для подачи питания от источника к любому электроприбору, подключенному к нему. Более того, нейтральный провод передает цепь обратно к исходному источнику энергии.

С другой стороны, трехфазный трансформатор работает через три провода, один нулевой провод и три провода. Трансформаторы размещают в закрытом помещении, заливают диэлектрическим маслом до достижения заданного напряжения.

Узнать больше: В чем разница между 1-фазным, 2-фазным и 3-фазным питанием?

В чем разница между однофазной и трехфазной системами?

Системы энергоснабжения делятся на две категории: однофазные и трехфазные. Однофазный лучше всего использовать в местах, где требуется только меньшая мощность, так как он может нести только небольшие нагрузки. С другой стороны, три фазы широко используются на крупных предприятиях, таких как фабрики и другие промышленные предприятия, где требуется огромное количество энергии.

Еще одно существенное различие между ними заключается в том, что для однофазного соединения требуется только один нейтральный провод и один проводник, тогда как для трехфазного соединения требуется один нейтральный провод и три проводника для замыкания цепи. Однофазный также менее эффективен и экономичен по сравнению с трехфазным с точки зрения распределения мощности, потому что он имеет только один блок, который работает для выработки и передачи энергии по сравнению с тремя блоками трехфазного трансформатора.

Однофазный лучше всего использовать для бытовых приборов, поскольку для их работы требуется лишь небольшая мощность, а трехфазный идеально подходит для крупных производств и работы с большими нагрузками, поскольку он может передавать большую мощность. См. дополнительные различия между двумя ниже.

• В однофазном подключении используется только один нейтральный провод и один проводник, а в трехфазном — один нейтральный провод и три проводника.
• Однофазная система имеет только один фазный провод, и если неисправность возникает в сети, то происходит полный отказ источника питания, тогда как трехфазная система имеет три фазы, поэтому, если ошибка возникает на любой из фаз , два других будут постоянно обеспечивать питание, что делает его более надежным.
• Три фазы могут передавать максимальную энергию по сравнению с другой.

Поиск:Каковы основные методы заземления нейтрали энергосистем?

Какова структура трехфазного трансформатора?

Структура трехфазного трансформатора состоит из стального сердечника, корпусов трансформатора и машинных обмоток.

Узнайте больше о: Полное руководство по трехфазным распределительным трансформаторам

Стальной сердечник

Стальной сердечник является одной из важнейших частей конструкции трехфазного трансформатора. Он состоит из трех магнитных столбов, задача которых замыкать магнитную цепь. Стальной сердечник трансформатора этого типа изготавливается из листов электротехнической стали, покрытых с двух сторон изолирующей краской и образующих в совокупности форму цилиндра.

Корпуса трансформаторов

Другой важной частью трехфазной конструкции являются корпуса. Корпус защищает и поддерживает жизненный цикл вашего трансформатора. Он может быть изготовлен из стали, железа или пластика, в зависимости от конструкции оборудования и производителя.

Обмотка машины

Другим компонентом трехфазной конструкции является обмотка машины. Он имеет шесть изолированных обмоток, намотанных вокруг цилиндра, который получает и передает мощность на протяжении всей работы машины.

Помогает ли трехфазный трансформатор сэкономить больше?

С точки зрения эффективности, трехфазная сеть может помочь вам сэкономить деньги, поскольку она может генерировать больше энергии без увеличения потребления электроэнергии. Он может сделать для вас больше, особенно если вы владелец бизнеса, поскольку он может поставлять большое количество энергии, что означает отсутствие перебоев в подаче электроэнергии в разгар ведения вашего бизнеса.

Где используются трехфазные трансформаторы?

Трехфазные трансформаторы обычно используются для производства и распределения электроэнергии. Они также используются в мощных нагрузках, таких как приводы двигателей, выпрямители и другое оборудование. Кроме того, они также могут использоваться в приложениях, требующих повышения или понижения мощности линий электропередачи и электростанций.

С ним связаны: Полное руководство по 3-фазному повышающему трансформатору 2021 г.

Какие существуют три типа 3-фазного трансформатора?

Трехфазный трансформатор бывает трех типов: герметичный, открытый и сухой.

Герметичный тип

Герметичный тип способен самоохлаждаться за счет расширения лопасти. Лопасти автоматически расширяются, когда обнаруживают высокую температуру в VH. Когда это происходит, воздух дует в сторону лопастей, охлаждая машину.

Открытого типа

Система охлаждения открытого трансформатора находится в дополнительном баке и лопасти вентилятора. Единственным отличием между ними является вспомогательный маслобак открытого типа.

Сухой тип

Катушки этого типа трансформатора залиты эпоксидной смолой. Его обмотки и магнитопроводы находятся под давлением воздуха, в отличие от обычного трансформатора. Этот тип может восполнить недостатки масляных трансформаторов. Он используется, в частности, в условиях сильного загрязнения, повышенной влажности воздуха, очень низкой температуры окружающей среды.

Просмотреть сейчас:Идеальный трансформатор сухого типа для направляющей

Почему стоит выбрать Jiangsu Daelim?

Компания Daelim занимается проектированием, проектированием и производством высококачественных трансформаторов уже более 15 лет. Наша компания состоит из экспертов и профессионалов в области рекламы в этой области. В нашей команде есть блестящие исследователи и производственная команда, которые помогают создавать и поставлять исключительные и эффективные трансформаторы для различных предприятий и домов.

Наша команда проходит интенсивное и методичное обучение, направленное на постоянное совершенствование руководящих принципов и систем качества. Наша миссия также состоит в том, чтобы оправдать ожидания и потребности наших уважаемых клиентов, завоевать их доверие и удовлетворить их потребности. Таким образом, мы можем наладить прочные и долгосрочные партнерские отношения с нашими клиентами.

Пекин Daelim Green EP TECH Co. Ltd. основана на опыте и знаниях людей, увлеченно работающих в компании. Каждый персонал постоянно работает с мыслью о предоставлении наилучшей продукции каждому из наших клиентов. В наших интересах внедрить инновационный продукт, такой как трехфазный трансформатор, чтобы дать нашим клиентам преимущество в ведении своего бизнеса без каких-либо перебоев, когда дело доходит до питания.

Мы также предлагаем индивидуальную настройку продукта в соответствии с потребностями и потребностями вашей компании. С нами вы можете рассчитывать на продукцию высокого уровня и возможности быстрого исполнения без ущерба для качества продукции. Мы также гарантируем, что каждый из наших клиентов чувствует себя особенным благодаря нашему первоклассному обслуживанию клиентов. Итак, если вы ищете трансформаторы для дома или бизнеса, наша компания всегда открыта для вас.

Мы всегда поддерживаем миссию нашей компании, которая заключается в удовлетворении потребностей наших клиентов. Вот почему, если вы выберете нас для своих нужд трансформатора, вы никогда не ошибетесь с Daelim!

Что такое трансформер? Принцип и типы

byBijoy Chandrasekhar

Электрический трансформатор представляет собой статическое устройство, которое передает электроэнергию из одной цепи в другую без изменения частоты. Поскольку в трансформаторе нет вращающихся частей, это статическое устройство. Трансформатор работает от сети переменного тока. В трансформаторном режиме две электрические цепи не связаны друг с другом, а связаны между собой общей магнитной цепью 9.0005

  Принцип
     Трансформатор работает по принципу взаимной индуктивности между двумя или более индуктивно связанными катушками. Здесь одна из обмоток называется первичной, на которую подается питание от источника переменного напряжения, а вторичная обмотка подключается к нагрузке. Если к катушке первичной обмотки приложить источник напряжения, в ней возникает переменный ток. Это создает переменный магнитный поток в сердечнике трансформатора. Переменный магнитный поток связывается с витками первичной и вторичной катушек и индуцирует в них ЭДС самоиндукции и взаимной индукции соответственно. ЭДС, индуцированная во вторичной обмотке, пропускает ток через нагрузку, подключенную к вторичной обмотке.
Коэффициент трансформации (K) : Определяется как коэффициент №. витков вторичной обмотки на нет. витков в первичной обмотке.
Es/Ep =Ns/No
Ip/Is=Es/Ep=Ns/Np=K
Где, Es=Вторичное напряжение, Ep=Первичное напряжение, Ns=Количество витков вторичной обмотки, Np=Количество витков первичной обмотки

Типы трансформаторов

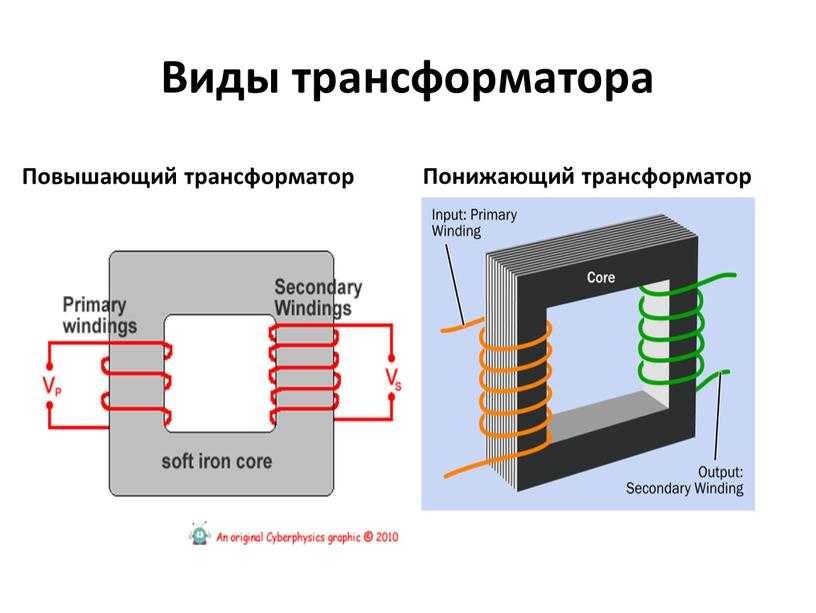

Повышающий и понижающий трансформатор: Эти типы трансформаторов используются для повышения и понижения уровней напряжения при передаче энергии от генератора. В повышающем трансформаторе первичной является обмотка низкого напряжения (НН), а в понижающем трансформаторе – обмотка высокого напряжения (ВН).

Однофазный и трехфазный трансформатор:
Однофазный трансформатор состоит только из одной первичной обмотки, которая создает поток в сердечнике и соединена со вторичной обмоткой. Следовательно, в одной фазе присутствуют только две обмотки, одна входная, а другая выходная, которая обеспечивает мощность. Однофазные трансформаторы имеют небольшие размеры по сравнению с трехфазными трансформаторами.
 В трехфазных трансформаторах будет три обмотки на первичной обмотке и три обмотки на вторичной. Соединение первичных и вторичных основано на векторной группе.

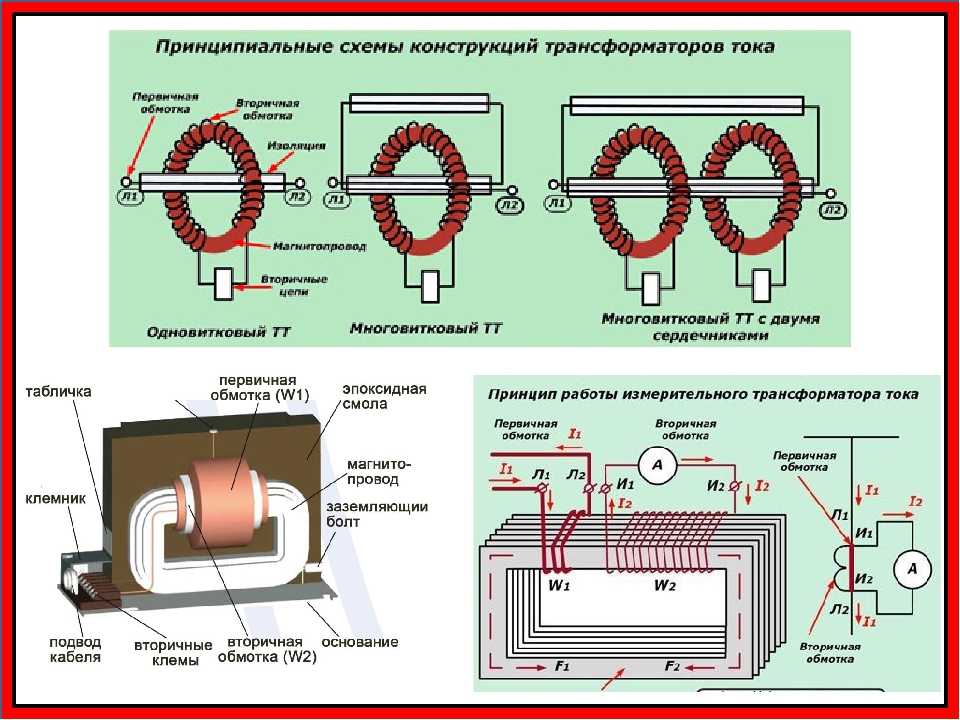

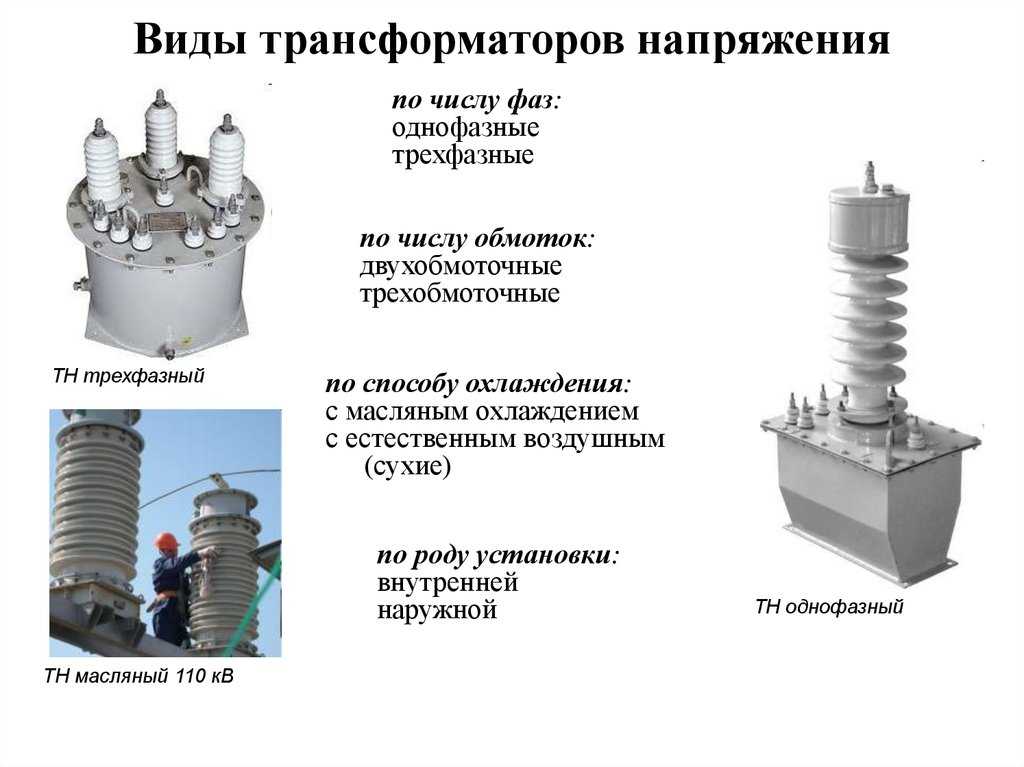

Трансформатор тока (ТТ) и потенциальный трансформатор (ТТ):
Трансформаторы электрических приборов (ТТ и ТТ) преобразуют большие токи и напряжения в стандартизированные низкие и легко измеряемые значения. КТ используется для измерения электрического тока. CT описывается его текущим отношением от первичного к вторичному. ТТ преобразует ток с высоким значением в ток с меньшим значением. PT или трансформатор напряжения используются для понижения напряжения системы до низкого значения, которое может быть подано на реле в целях защиты.

Автотрансформатор
В автотрансформаторе одна обмотка используется как первичная и вторичная обмотки. Но в трансформаторе с двумя обмотками две разные обмотки используются для первичной и вторичной цели.

Распределительный и силовой трансформатор:
Распределительные трансформаторы используются в распределительных сетях для понижения уровня напряжения передачи для центров спроса.
