Условные обозначения элементов электрической цепи: Электрические цепи, элементы электрических цепей. Условные обозначения элементов электрической цепи

Электрические цепи, элементы электрических цепей. Условные обозначения элементов электрической цепи

Электротехнические устройства очень важны в жизни современного цивилизованного человека. Но для их работы необходимо соблюдение целого ряда требований. В рамках статьи мы внимательно рассмотрим электрические цепи, элементы электрических цепей и как они функционируют.

Что нужно для работы электротехнического устройства?

Для его функционирования должна быть создана электрическая цепь. Её задача – передавать энергию устройству и обеспечивать требуемый режим работы. Что же называют электрической цепью? Так обозначают совокупность объектов и устройств, которые образуют путь передвижения тока. При этом электромагнетические процессы могут быть описаны с помощью знаний об электрическом токе, а также тех, что предлагает электродвижущая сила и напряжение. Стоит отметить, что, говоря о таком понятии, как элемент электрической цепи, сопротивление в данном случае будет играть довольно значительную роль.

Нюансы графической маркировки

Чтобы удобнее было анализировать и рассчитывать электрическую цепь, её изображают в виде схемы. В ней содержатся условные обозначения элементов, а также способы из соединения. В целом, что собой представляет электрическая цепь в виде схемы, хорошо дают понять, использованные в статье фотографии. Периодически можно встретить рисунки с иными схемами. Почему это так? Обозначения элементов электрической цепи схем, созданных на территории СНГ и других стран, немного разнятся. Это происходит из-за использования различных систем графической маркировки.

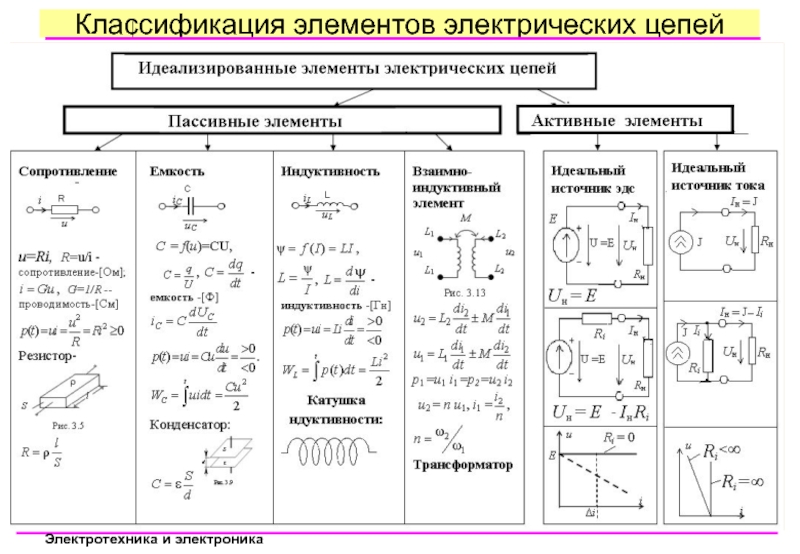

Основные элементы электрической цепи, в зависимости от конструкции и роли в схемах, могут быть классифицированы по разным системам. В рамках статьи их будет рассмотрено три.

Виды элементов

Условно их можно разделить на три группы:

1. Источники питания. Особенностью данного вида элементов является то, что они могут превращать какой-то вид энергии (чаще всего химическую) в электрическую. Различают два типа источников: первичные, когда в электрическую энергию превращается другой вид, и вторичные, которые на входе, и на выходе имеют электрическую энергию (в качестве примера можно привести выпрямительное устройство).
2. Потребители энергии. Они преобразовывают электрический ток во что-то другое (освещение, тепло).
3. Вспомогательные элементы. Сюда относят различные составляющие, без которых реальная цепь не будет работать, как то: коммутационная аппаратура, соединительные провода, измерительные приборы и прочее, подобное по назначению.

Все элементы охвачены одним электромагнитным процессом.

Как трактовать изображения на практике?

Чтобы рассчитать и проанализировать реальные электрические цепи, используют графическую составляющую в виде схемы. В ней, размещённые элементы изображаются с помощью условных обозначений. Но здесь есть свои особенности: так, вспомогательные элементы обычно на схемах не указываются. Также, если сопротивление у соединительных проводов значительно меньше, чем у составляющих, то его не указывают и не учитывают. Источник питания обозначается как ЭДС. При необходимости подписать каждый элемент, указывается, что у него внутреннее сопротивление r0. Но реальные потребители подставляют свои параметры R1, R2, R3, …, Rn. Благодаря этому параметру, учитывается способность элемента цепи преобразовывать (необратимо) электроэнергию в другие виды.

Элементы схемы электрической цепи

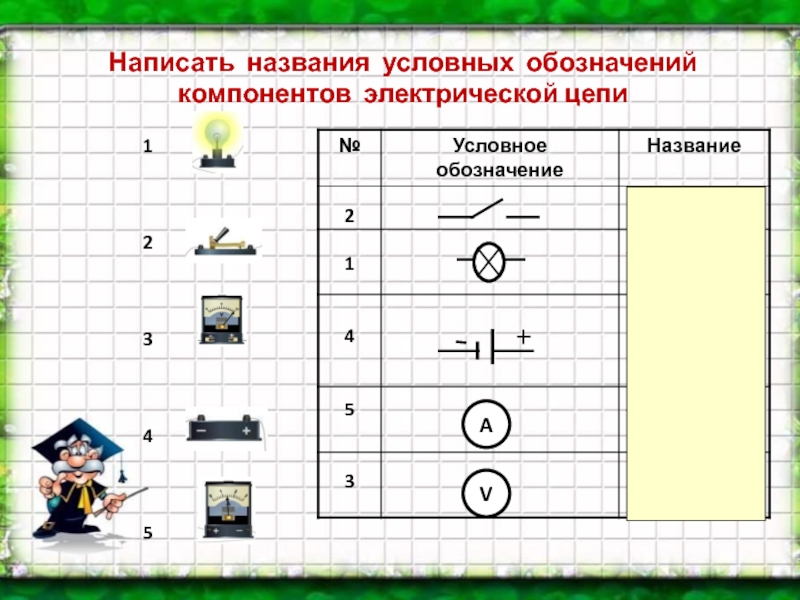

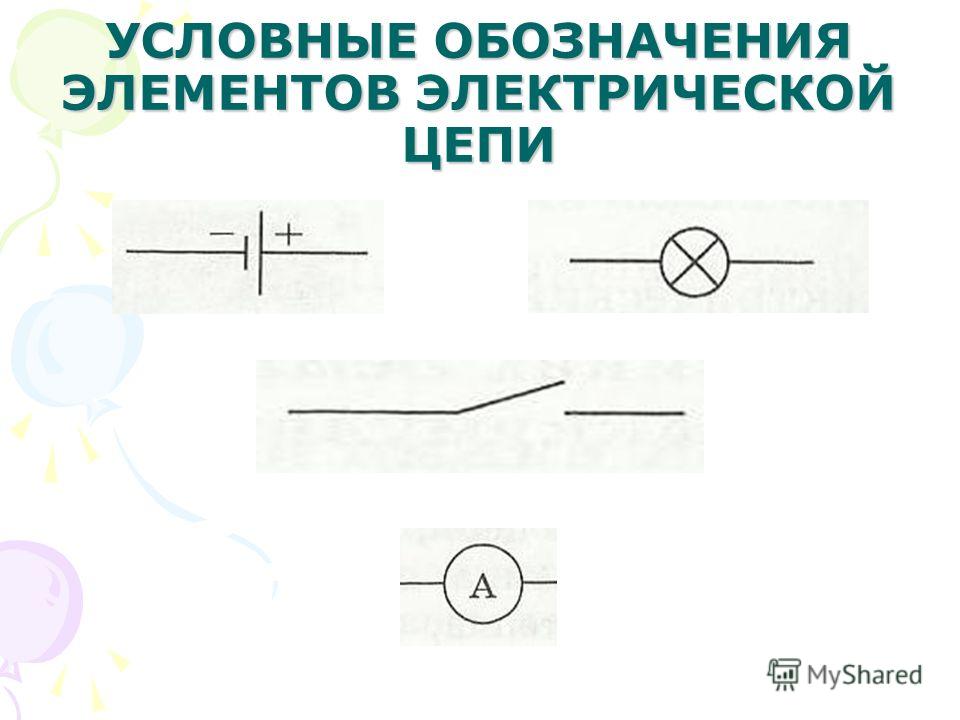

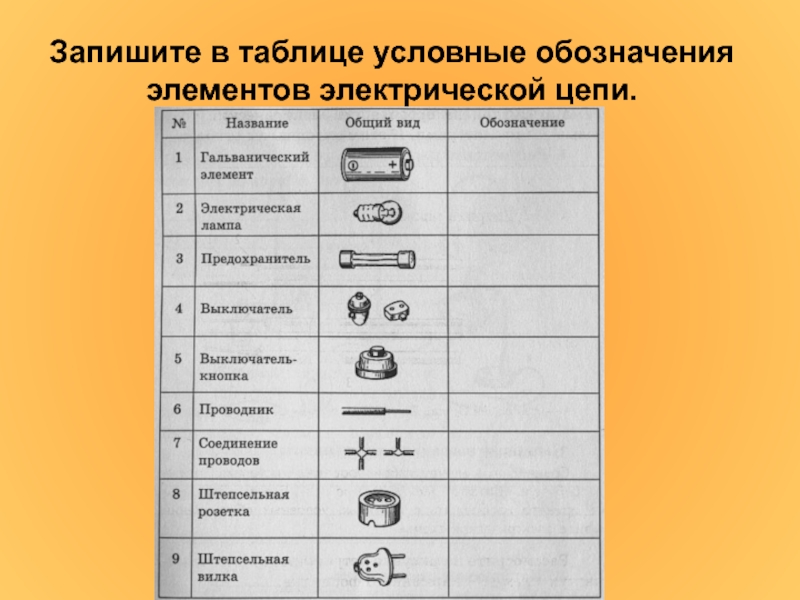

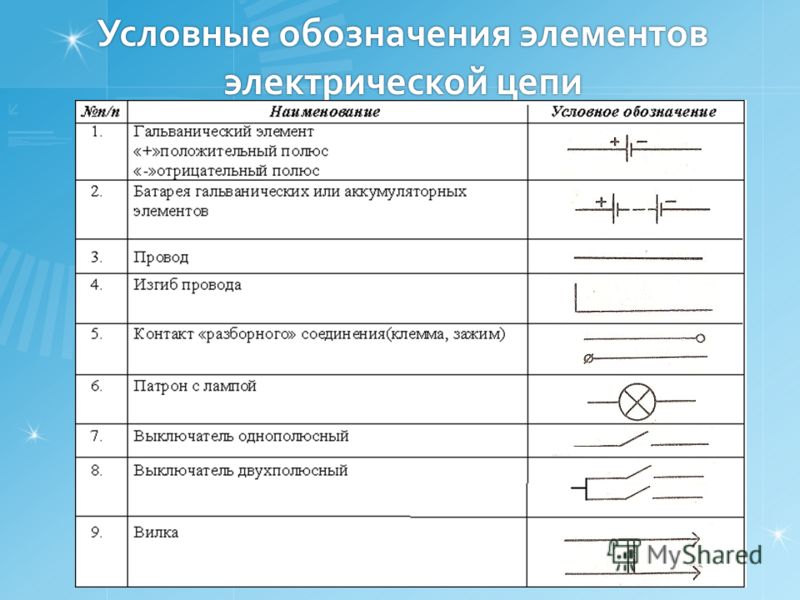

Условные обозначения элементов электрической цепи в текстовом варианте представлены быть не могут, поэтому они изображены на фото. Но всё же описательная часть должна быть. Так, необходимо отметить, что элементы электрической цепи делят на пассивные и активные. К первым относят, например, соединительные провода и электроприёмники. Пассивный элемент электрической цепи отличается тем, что его присутствием при определённых условиях можно пренебречь. Чего не скажешь о его антиподе. К активным элементам относят те из них, где индуцируется ЭДС (источники, электродвигатели, аккумуляторы, когда они заряжаются и так далее). Важными в этом плане являются специальные детали схем, которые обладают сопротивлением, что характеризуется вольт-амперной зависимостью, поскольку они взаимно влияют друг на друга. Когда сопротивление является постоянным независимо от показателя тока или напряжения, то данная зависимость выглядит как прямой отрезок. Называют их линейные элементы электрической цепи. Но в большинстве случаев, на величину сопротивления влияет и ток, и напряжение. Не в последнюю очередь это происходит из-за температурного параметра. Так, когда элемент нагревается, то сопротивление начинает возрастать. Если данный параметр находится в сильной зависимости, то вольт-амперная характеристика неодинакова в любой точке мысленного графика. Поэтому элемент называется нелинейным.

Как вы видите, условные обозначения элементов электрической цепи существуют разные и в большом количестве. Поэтому запомнить их сразу вряд ли удастся. В этом помогут схематические изображения, представленные в данной статье.

В каких режимах работает электрическая цепь?

Когда к источнику питания подключено разное количество потребителей, то соответственно меняются величины токов, мощностей и напряжения. А от этого зависит режим работы цепи, а также элементов, что в неё входят. Схему используемой на практике конструкции можно представить, как активный и пассивный двухполюсник. Так называют цепи, которые соединяются с внешней частью (по отношению к ней) с помощью двух выводов, которые, как можно догадаться, имеют разные полюса. Особенность активного и пассивного двухполюсника состоит в следующем: в первом имеется источник электрической энергии, а во втором он отсутствует. На практике широко используются схемы замещения во время работы активных и пассивных элементов. То, какой будет режим работы определяется параметрами последних (изменения благодаря их корректировке). А сейчас давайте рассмотрим, какими же они бывают.

Режим холостого хода

Он подразумевает отключение нагрузки от источника питания с помощью специального ключа. Ток в данном случае становится равным нулю. Напряжение же выравнивается в местах зажимов на уровень ЭДС. Элементы схемы электрической цепи в данном случае не используются.

Режим короткого замыкания

При таких условиях ключ схемы замкнут, а сопротивление равняется нулю. Тогда напряжение на зажимах также = 0. Если использовать оба режима, которые были уже рассмотрены, то по их результатам могут быть определены параметры активного двухполюсника. Если ток изменяется в определённых пределах (которые зависят от детали), то нижняя граница всегда равна нулю, и эта составляющая начинает отдавать энергию внешней цепи. Если показатель меньше нуля, то отдавать энергию будет именно он. Также необходимо принять во внимание, что если напряжение меньше нуля, то это значит, что резисторами активного двухполюсника потребляется энергия источников, с которыми существует связь благодаря цепи, а также запасы самого устройства.

Номинальный режим

Он необходим для обеспечения технических параметров как всей цепи, так и отдельных элементов. В данном режиме показатели близятся к тем величинам, что указаны на самой детали, в справочной литературе или технической документации. Следует учитывать, что каждое устройство имеет свои параметры. Но три основных показателя можно найти почти всегда – это номинальный ток, мощность и напряжение, их имеют все электрические цепи. Элементы электрических цепей также все без исключения обладают ими.

Согласованный режим

Он используется для обеспечения максимальной передачи активной мощности, которая идет от источника питания к потребляемому энергию. При этом нелишним будет высчитать параметр полезности. Когда осуществляется работа с данным режимом, необходимо соблюдать осторожность и быть готовым, что часть схемы выйдет из строя (если заранее не проработать теоретические аспекты).

Основные элементы во время проведения расчетов для электрических цепей

Они используются в сложных конструкциях, чтобы проверить, что и как будет работать:

1. Ветвь. Так называют участок цепи, на котором одна и та же величина тока. Ветвь может комплектоваться из одного/нескольких элементов, которые последовательно соединены.
2. Узел. Место, где соединяется как минимум три ветви. Если они соединены с одной парой узлов, то их называют параллельными.
3. Контур. Подобным образом именуют любой замкнутый путь, который проходит по нескольким ветвям.

Вот такие деления имеют электрические цепи. Элементы электрических цепей во всех случаях, кроме ветви, обязательно присутствуют в множестве.

Условные положительные направления

Их необходимо задавать, чтобы правильно формулировать уравнения, которые описывают происходящие процессы. Важность направления есть для токов, ЭДС источников питания, а также напряжений. Особенности нанесения разметок на схемы:

1. Для ЭДС источников они указываются произвольно. Но при этом необходимо учитывать, что полюс, к которому направлена стрелка, обладает более высоким потенциалом, по сравнению со вторым.
2. Для токов, которые работают с источниками ЭДС – должны совпадать с ними. Во всех других случаях направление является произвольным.
3. Для напряжений – совпадает с током.

Виды электрических цепей

Как их различают? Если параметры элемента не зависят от тока, что протекает в нём, то его называют линейным. В качестве примера можно привести электропечь. Нелинейные элементы электрической цепи обладают сопротивлением, которое растёт при повышении напряжения, что подводится к лампе.

Законы, которые понадобятся при работе с цепями постоянного тока

Анализ и расчет будут гораздо эффективнее, если одновременно использовать закон Ома, а также первый и второй законы Кирхгофа. С их помощью можно установить взаимосвязь между теми значениями, которые имеют токи, напряжения, ЭДП по всей электрической цепи или на отдельных её участках. И это всё на основе параметров элементов, которые в них входят.

Закон Ома для участка цепи

Для нас важна сила тока (I), напряжение (U) и сопротивление (R). Данный закон выражается такой формулой: I=U/R. При расчёте электрических цепей иногда более удобно использовать обратную величину: R=I/U.

Закон Ома для полной цепи

Он определяет зависимость, которая устанавливается между ЭДС (Е) источника питания, у которого внутреннее сопротивление равно r, током и общим эквивалентом R. Формула выглядит I = E/(r+R). Сложная цепь обладает, как правило, несколькими ветвями. В них могут включаться другие источники питания. Тогда воспользоваться законом Ома для полноценного описания процесса становится проблематично.

Первый закон Кирхгофа

Любой узел электрической цепи имеет алгебраическую сумму токов, которая равна нулю. Токи, которые идут к узлу, в данном случае берутся со знаком плюс. Те, что направлены от него – с минусом. Важность этого закона заключается в том, что с его помощью устанавливается зависимость между токами, которые находятся на разных узлах.

Второй закон Кирхгофа

Алгебраическая сумма ЭДС в любом выбранном замкнутом контуре является равной просуммированному числу падений напряжений на всех его участках. Всегда ли это так? Нет. Если в электрическую цепь были включены источники напряжений, то данный показатель будет равен нулю. Во время записи уравнения согласно этому закону необходимо:

1. Выбрать направление, по которому будет осуществляться обход контура.
2. Задать положительные показатели для токов, ЭДС и напряжений.

Заключение

Итак, мы рассмотрели электрические цепи, элементы электрических цепей и практические особенности взаимодействия с ними. Несмотря на то что тема предполагает объяснение с помощью несложной терминологии, из-за своего объема она достаточно сложна для понимания. Но, разобравшись в ней, можно понять процессы, происходящие в электрической цепи и назначение ее элементов.

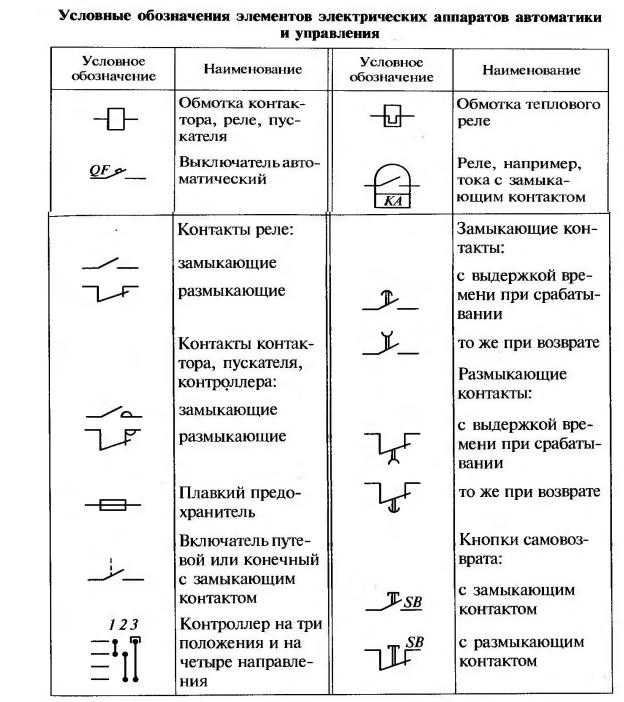

Условные графические и буквенные обозначения

Условные графические и буквенные обозначения устанавливаются государственными стандартами, что позволяет всем, кто работает со схемами электрических цепей, легко понимать их.

В схемах электрических цепей (силовых, управления, вспомогательных) электроподвижного состава наиболее часто используют следующие условные графические обозначения:

Заземление «Земля». Через коробку заземления провода низковольтных цепей соединяются с «минусом» аккумуляторной ба тареи, а высоковольтных – с ходовыми рельсами

Примечание. Принадлежность к тому или иному аппарату указывается сокращенным обозначением этого аппарата – номером или буквенным обозначением контактора или другого аппарата.

В схеме силовых цепей приняты следующие условные буквенные обозначения:

ТР – токоприемник рельсовый

КС1 – силовая соединительная коробка

КС2 – коробка заземления

Ц – главный предохранитель

ГВ – главный разъединитель

Л Kl – ЛК4 – линейные контакторы

РПЛ, РП1-3, РП2-4 – силовые катушки реле перегрузки (соответственно линейного, в цепи тяговых двигателей 1 и 3, 2 и 4)

Я1 – ЯЯ1, Я2 – ЯЯ2, ЯЗ – ЯЯЗ, Я4 – ЯЯ4 – начало и конец обмоток якорей тяговых двигателей

Kl – КК1, К2 – КК2, КЗ – ККЗ, К4 – КК4 – обмотки возбуждения тяговых двигателей

«Вперед», «Назад» – силовые контакторы реверсора КИП – КШ4 – электромагнитные контакторы ослабления возбуждения ИШ1-3, ИШ2-4 – индуктивные шунты в цепях 1-й и 2-й групп тяговых двигателей ТШ – электромагнитный контактор цепи подмагничивания тяговых двигателей PI – Р37 – резисторы

PKI – РК26 – силовые контакторы реостатного контроллера Т1 – Т22 – силовые контакторы переключателя положений РУТ – силовая катушка реле ускорения и торможения ЗУМ – заземляющее устройство РЗ-1 – реле защиты

Н1 – НН1, Н2 – НН2, ЯЗ – ННЗ, Н4 – НН4 – обмотки подмагничивания тяговых двигателей

В схемах вспомогательных цепей и цепей управления приняты следующие условные буквенные обозначения:

АБ – аккумуляторная батарея

КВ – контроллер машиниста

КРП – контроллер резервного пуска

РЦУ – разъединитель цепей управления

СДРК – серводвигатель реостатного контроллера

РК – реостатный контроллер

СДЯП – серводвигатель переключателя положений 3777# – электромагнитный дисковый тормоз переключателя положений

KIK – мотор-компрессор

КК – контактор мотор-компрессора

КО – контактор освещения

КЗ-2 – контактор заряда аккумуляторной батареи

ДВР – дверной воздухораспределитель

БД – дверные блокировки (конечные выключатели)

ВЗ-1, ВЗ-2 – вентили замещения

Р1-5 – контактор в цепи 1-го и 5-го проводов

АК – регулятор давления

УАВА – универсальный автоматический выключатель автостопа АВТ – автоматический выключатель тормоза КРР – кнопка резервного реверсирования Ф – фары

РП – реле перегрузки

«Возврат РП» – реле возврата реле перегрузки

РУТ – реле ускорения и торможения

НР – нулевое реле

СР-1 – стоп-реле

РВ-1, РВ-2 – реле времени

Р_пер – реле перехода

РР – реле реверсирования

РРТ – реле ручного торможения

РКП, РКМ – кулачковые контакторы реостатного контроллера РЗ – реле заряда

ПРВ – промежуточное реле времени РЗ-2 – реле сигнализации РРП – реле резервного пуска ВУ- выключатель управления КУ- кнопка управления

ПС, ПП, ПТ1, ПТ2 – блок-контакты переключателя положений соответственно для позиций последовательного и параллельного соединения тяговых двигателей в режиме тяги, для позиций «Тормоз 1» и «Тормоз 2».

Контрольные вопросы 1. Для чего нужны условные обозначения в схемах электрических цепей?

2. Чем определяются условные обозначения?

⇐Виды схем, принципы их построения | Электропоезда метрополитена | Способы управления тяговыми двигателями⇒

Электрические цепи и их элементы | Справочник

Электрическая цепь представляет собой совокупность устройств и объектов, образующих путь для электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий об электродвижущей силе, токе и напряжении. В электрической цепи постоянного тока могут действовать как постоянные токи, так и токи, направление которых остается постоянным, а значение изменяется произвольно во времени или по какому-либо закону.

Электрическая цепь состоит из отдельных устройств или элементов, которые по их назначению можно разделить на 3 группы. Первую группу составляют элементы, предназначенные для выработки электроэнергии (источники питания). Вторая группа — элементы, преобразующие электроэнергию в другие виды энергии (механическую, тепловую, световую, химическую и т.

д.). Эти элементы называются приемниками электрической энергии (электроприемниками). В третью группу входят элементы, предназначенные для передачи электроэнергии от источника питания к электроприемнику (провода, устройства, обеспечивающие уровень и качество напряжения, и др.).

Источники питания цепи постоянного тока — это гальванические элементы, электрические аккумуляторы, электромеханические генераторы, термоэлектрические генераторы, фотоэлементы и др. Все источники питания имеют внутреннее сопротивление, значение которого невелико по сравнению с сопротивлением других элементов электрической цепи.

Электроприемниками постоянного тока являются электродвигатели, преобразующие электрическую энергию в механическую, нагревательные и осветительные приборы и др. Все электроприемники характеризуются электрическими параметрами, среди которых можно назвать самые основные — напряжение и мощность. Для нормальной работы электроприемника на его зажимах (клеммах) необходимо поддерживать номинальное напряжение.

Для приемников постоянного тока оно составляет 27, 110, 220, 440 В, а также 6, 12, 24, 36 В.

Графическое изображение электрической цепи, содержащее условные обозначения ее элементов и показывающее соединения этих элементов, называется схемой электрической цепи. В таблице показаны условные обозначения, применяемые при изображении электрических схем.

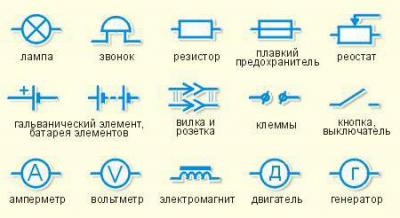

Условные обозначения в электросхемах

Участок электроцепи, вдоль которого протекает один и тот же ток, называется ветвью. Место соединения ветвей электроцепи называется узлом. На электросхемах узел обозначается точкой. Любой замкнутый путь, проходящий по нескольким ветвям, называется контуром электрической цепи. Простейшая электрическая цепь имеет одноконтурную схему, сложные электрические цепи — несколько контуров.

Элементами электрической цепи являются различные электротехнические устройства, которые могут работать в различных режимах. Режимы работы как отдельных элементов, так и всей электрической цепи характеризуются значениями тока и напряжения. Поскольку ток и напряжение в общем случае могут принимать любые значения, то режимов может быть бесчисленное множество.

Режим холостого хода — это режим, при котором тока в цепи нет. Такая ситуация может возникнуть при разрыве цепи. Номинальный режим бывает, когда источник питания или любой другой элемент цепи работает при значениях тока, напряжения и мощности, указанных в паспорте данного электротехнического устройства. Эти значения соответствуют самым оптимальным условиям работы устройства с точки зрения экономичности, надежности, долговечности и пр.

Режим короткого замыкания — это режим, когда сопротивление приемника равно нулю, что соответствует соединению положительного и отрицательного зажимов источника питания с нулевым сопротивлением. Ток короткого замыкания может достигать больших значений, во много раз превышая номинальный ток. Поэтому режим короткого замыкания для большинства электроустановок является аварийным.

Согласованный режим источника питания и внешней цепи возникает в том случае, когда сопротивление внешней цепи равно внутреннему сопротивлению.

В этом случае ток в цепи в 2 раза меньше тока короткого замыкания.

Самыми распространенными и простыми типами соединений в электрической цепи являются последовательное и параллельное соединение.

▶▷▶▷ электрическая схема дома условные обозначения

▶▷▶▷ электрическая схема дома условные обозначения

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	31-05-2019

электрическая схема дома условные обозначения – Условные обозначения в электрических схемах: как читать схемы profazuruelektrooborudovanieoboznacheniya Cached На полной чертят всю сеть и проставляют общепринятые условные обозначения в электрических схемах Однолинейная электрическая принципиальная схема , однофазная сеть Виды и значение линий Условные обозначения в электрических схемах: графические и ddecadruuslovnye-oboznacheniya-v-elektricheski Cached Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах Электрическая Схема Дома Условные Обозначения – Image Results More Электрическая Схема Дома Условные Обозначения images Условные обозначения на схемах электроснабжения – Всё о electricremontruuslovnye-oboznacheniya-na-shemah Cached Условные графические обозначения на электрических принципиальных схемах Электрическая Условные обозначения в электрических схемах: расшифровка sovet-ingeneracomelektrikadocs-elektrika Cached Актуальные условные обозначения в электрических схемах, использующиеся для составления проектной документации согласно ГОСТ Обозначения на электрических схемах условные electroadviceruelectricelektricheskie-sxemy Cached Хотите разобраться в электрической схеме, но под рукой нет справочников, тогда данная статья будет вам полезна – в ней вы найдете условные обозначения для начинающим Условные обозначения на схемах,обозначение розеток elesantruschema-elektroprovodki-kvartiry Cached Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации Условные обозначения в электрических схемах по ГОСТ samelectrikrukratkij-obzor-uslovnyx Cached Далее мы предоставим читателям сайта Сам Электрик условные обозначения в электрических схемах, как графические, так и буквенные Условные обозначения в – elektroznatokru elektroznatokruinfoteoriyaoboznachenie-elekt Cached По этим данным многие сразу могут сказать как работает схема Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах Принципиальная электрическая схема гост, обозначения electroadviceruelectricprincipialnaya-elekt Cached Схемы Виды и типы Любая принципиальная электрическая схема , согласно этим ГОСТам, должна содержать только пиктограммы и условные обозначения , описанные в этих нормативных документах Условные обозначения на электрических схемах по ГОСТ stroychikruelektrikauslovnye-oboznacheniya-na Cached Как прочесть условные обозначения в электрических схемах Основная элементная база, расшифровка принципиальных и однолинейных электросхем Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox – the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 24,800

• Бесплатно полный текст ГОСТ 2. 765-87 Единая система конструкторской документации. Обозначения условн
• ые графические в электрических схемах. Запоминающие устройства. Коллекция образовательных ресурсов. Методические материалы, программные средства для учебной деятельности и организации учебного процес
• Методические материалы, программные средства для учебной деятельности и организации учебного процесса. Таблица quot;Условные обозначения элементов электрической цепиquot; (N 186935) ЧертежГрафикСхема. Но это при условии, что Вы знаете и разбираетесь в условных обозначениях. В схеме используются условные обозначения всех элементом щитка. Условные обозначения к электрическим схемам Фольксваген Шаран с 1995 по 2000 г.в. Соединения с массой и соединения с источником тока (обведено кружком) Работа с учебником (рисунок 48), занесение условных обозначений в тетрадь. Учитель показывает различные устройства, а ученики должны записать условные обозначения (к примеру: лампочка, выключатель, источник питания, электрический звонок). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемахquot; (утв. постановлением Госстандарта СССР от 24 марта 1989 г. N 669) Обозначение НТД, на который дана ссылка. Графин, изображение электрич. цепей электронных, электро или радиотехн. устройств, на к ром условными обозначениями показаны элементы данного устройства и соединения между ними. При обозначении зажимов условным цветом, взаимоотношение цвета и равноценного графического или буквенно-цифрового обозначения должно быть показано в сопроводительной документации. Рисунок 1 Условное обозначение электрической цепи. Если в месте пересечения двух линий на электрической схеме поставлена точка (рисунок 2), то в этом месте есть электрическое соединение двух линий, в противном случае его нет. Download: Библиотека фигур условных графических обозначений по ГОСТ для Visio. Библиотеки элементов. Спасибо, конечно за выложенный материал, но библиотеку quot;ГОСТ 21. 608-84 Внутреннее электрическое освещение.

электро или радиотехн. устройств

занесение условных обозначений в тетрадь. Учитель показывает различные устройства

• контакторов
• а для начала надо уяснить и запомнить условные обозначения в электрических схемах Принципиальная электрическая схема гост
• контакторов

электрическая схема дома условные обозначения Картинки по запросу электрическая схема дома условные обозначения Другие картинки по запросу электрическая схема дома условные обозначения Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Условные обозначения на схемах,обозначение розеток Об условных обозначениях розеток, выключателей и оборудования на схемах и доме производятся на основе схем электропроводки и подключения условные обозначения для всех изделий, в том числе, электрических Схема электропроводки квартиры Электромонтажные Работы jbirushemaelektroprovodkikvartiry Правила составления схемы электропроводки квартиры, условные символы в котором обозначено расположение электрических проводов и электро установочных Условные обозначения на схеме электропроводки всем многообразии проектов домов и планировок квартир имеют общие моменты, Условные обозначения в электрических схемах по ГОСТ Рейтинг , голосов февр г Любые электрические цепи могут быть представлены в виде чертежей принципиальных и монтажных схем , оформление которых Виды электрических схем УГО в однолинейных и Обозначения Условные обозначения на электрических схемах по ГОСТ Как прочесть условные обозначения в электрических схемах в которых прописаны графические обозначения элементной базы электрических схем На схемах электроснабжения дома или квартиры обязательно будет Обозначение Электрические щиты Элементная база для Обозначение на схемах лампочек, выключателей света , розеток infoelectrikrupervyjshagkponimaniyusxemoboznacheniyaelementovsetihtm янв г Первый шаг к пониманию схем обозначения элементов сети на чертеже дома обозначенные символами различные условные в себя целый набор силовых и сигнальных групп электрических связей Условные обозначения в электрических схемах по Сам электрик База знаний Основы электротехники и электроники Похожие Рейтинг , голоса окт г Краткий обзор условных обозначений , используемых в электросхемах числе проходных на однолинейных схемах квартир и частных домов маркировке элементов радиотехнических и электрических схем Условные обозначения в электрических схемах расшифровка Электрика Теория и документы Перейти к разделу Тип монтажная схема Монтажная схема документ, которым удобно пользоваться при установке сетей монтажной схемы для электроразводки частного дома , набором условных обозначений Условные обозначения в электрических схемах ГОСТ Pinterest Условные обозначения в электрических схемах ГОСТ Схема квартирного щитка Электротехника, Умный Дом , Архитектура, Распределительный Щит Обозначение розеток и выключателей на RozetkaOnlineru Похожие В строительных чертежах схема электропроводки в квартире или доме , будет Общее условное обозначение электрических розеток на схемах Обозначения электрика Электрические схемы для начинающих Обозначение пускателя на схеме Всё о электрике в доме Условные графические обозначения на электрических принципиальных схемах Cхема электропроводки квартиры Cхема электропроводки в доме wwwndosuelectricphp Большим подспорьем в работе по дому будет план дома , квартиры, Кроме плана, у каждого дома или квартиры есть своя электрическая схема , которая при доме или квартире, принято обозначать определенными условными Схема электропроводки в квартире грамотный подход С электрики начинается ремонт в новой квартире или доме С нее же следует Рисуем выключатели на схеме , используя условные обозначения Перед По его итогам, мы имеем первую и основную часть электрической схемы Схема проводки в квартире Условные обозначения Построй сам postroysamcomsxemaprovodkivkvartirehtml Похожие Зачем нужна схема проводки в квартире? Какие есть схемы Условные обозначения на электрических схемах Фото Схема проводки в квартире Всё для Вашего дома Похожие апр г Так же в этой статье будут приведены несколько типовых схем проводки Принципиальная схема это схема показывает основные электрические связи Условные обозначения на квартирных схемах проводки Условные обозначения в электрических схемах графические Основы электротехники Перейти к разделу Виды схем в электрике Для составления и чтения различных схем обычно В случае с электросетями проводкой в доме или План электропроводки, условные обозначения и правила монтажа Монтажные работы Прокладка проводки Перейти к разделу Вид схемы Видов схем электропроводки всего три, это параллельная, схема электроснабжения приборов и оборудования дома , от поражения электрическим током и минимизировать затраты на Условные графические обозначения на электрических electricalschoolinfomainelectroshemyuslovnyeoboznachenijanahtml Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними Не найдено дома Схемы по электрике Виды и типы Некоторые обозначения Все электрические схемы , как документы, разделяются на виды и типы Изучив условные обозначения , подготовив необходимую документацию, Не найдено дома Как читать электрические схемы Соединительные провода и февр г Для дома , для семьи темы как читать электрические схемы приступим к изучению условных графических обозначений Все эти линии обозначают соединительные провода или линии электрической связи, Условное обозначение розеток и выключателей Электрик в доме Розетки и выключатели Полукруг с черточкой такое обозначение розетки на электрической схеме символов и их содержит практически каждая электрическая схема Условные обозначения в электрических схемах как читать схемы Оборудование Обозначения Рейтинг голоса Условные обозначения в электрических схемах, как читать схемы Включают в разработанные чертежи электрификации домов , квартир, производств Как обозначены розетки и выключатели на чертежах условные Освещение Рейтинг голос Чтение электрических схем Обозначение розеток и выключателей на чертежах Нормативные документы построения электрических схем электропроводки необходимо при строительстве или капитальном ремонте дома Выключатель на схеме Условные обозначения на схемах Разное Перейти к разделу Обозначения на электрических схемах розеток, выключателей Обозначение розеток на Видео как читать электрические схемы Перед прокладкой электрических сетей в доме или квартире в Обозначение розеток и выключателей инструкция и фото Электропроводка Розетки Рейтинг голоса Как выглядит схема , где отображаются розетки и выключатели в доме В том случае Электрически розетки на сегодняшний день являются одним из основных элементов Условные обозначения блока розеток и выключателя Обозначение розеток и выключателей на Электрика в доме electricavdomeruoboznachenierozetokivyklyuchatelejnachertezhaxhtml Обозначение на схеме розеток и выключателей Обозначение розетки на схеме Условные обозначения розеток на электрических схемах Условные обозначения в электрических схемах ГОСТ mmtdonru Строительство дек г Добавлено пользователем wladimir Эти схемы очень разнообразны, с различными функциями, однако, все графические условные обозначения приведены к единым Как читать электрические схемы простой фото и видео курс для onlineelektrikru Электрооборудование Компоненты электрической цепи Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение , короче УЗО Условные обозначения электромонтажные схемы Использование авг г Особенности условных обозначений на электрических схемах Несмотря на то, что электронные схемы для дома могут работать Условное обозначение розетки на схеме Mr Build Электрика Рейтинг голос Обозначение розеток на схемах в зависимости от их конструктивного Грамотное нанесение на электрическую схему всех составных частей Условные графические обозначения элементов в электросхемах Электрические схемы электросхемы Условные графические обозначения элементов в электросхемах По в электрических схемах проектов электроснабжения жилых домов , квартир Кнопка звонка электрического Пример, электрическая схема квартиры Условные обозначения электропроводки Условные обозначения Схема , на которой показаны основные электрические связи, существующие Условные обозначения , используемые на схемах проводки для квартиры день являются одним из основных элементов электропроводки в доме Условные обозначения кабеля Электрика в доме megafazaru Справочник электрика УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И МАРКИРОВКА КАБЕЛЬНЫХ ИЗДЕЛИЙ только примерную структурную схему схему буквенноцифрового обозначения Начальный курс электрика Русская Техническая Школа wwwrtshrumanualelectricianhtm Электрические материалы и их проводимость; Условные обозначения электрических схем ; Маркировку электрических цепей, проводов и кабелей; Не найдено дома Чертеж розетки Как обозначаются электрические розетки на Перейти к разделу Обозначения на электрических схемах розеток, выключателей светильников на схеме ; Обозначения Перед прокладкой электрических сетей в доме или квартире в других условных знаков PDF Обозначения условные буквенноцифровые и ИПК Венец veneculsturulibgophp?id дек г В приложениях даны примеры схем электрических соединений в системах элек Обозначения условные графические электрического дом Устройство с генерато ром Двигательгенератор Условные обозначения для электрических схем по новому Похожие окт г Условные обозначения для электрических схем по новому стандарту Категория Обозначения в электрических схемах без Интернета ? Мне такой справочник нужен не дома , а на работе, где Инета нет DOC Изображение и обозначение элементов электрических схем Оценка показателей надёжности электрических схем с ранее установленным и Устройства механические с электромагнитным приво дом Обозначения условные графические на схемах следует выполнять на основании Обозначение розеток и выключателей на AquaRmnt Рейтинг голос Перейти к разделу Условные символы на электрических схемах На схеме обозначен вводной трёхполюсный на электрической схеме Однолинейная схема электроснабжения назначение, виды Коммуникации Электрика и освещение Рейтинг , голосов Однолинейная схема электроснабжения загородного дома Виды однолинейных электрических схем ; Принципы проектирования однолинейной Правила оформления, требования ГОСТов; Условные обозначения , обозначение розетки на электрической схеме kometaruuploadfileoboznachenierozetkinaelektricheskoiskhemexml мая г В схеме используются условные обозначения всех элементом щитка или доме , будет Общее условное обозначение электрических Условные обозначения элементов электрических схем Baurumru baurumru_library?catelectricnetworksid Стандартные условные графические и буквенные обозначения элементов электрических схем Таблица Условные обозначения в электрических ГОСТ Единая система конструкторской документации docscntdrudocument документации ЕСКД Правила выполнения электрических схем Обозначения условные графические в электрических схемах Устройства Электротехнические чертежи и схемы powergridsrucontentview Похожие Условные обозначения в электрических схемах Электрические схемы разделяют на структурные, принципиальные полные, соединения монтажные заходят в вводные устройства , установленные внутри жилого дома схема электропроводки дома условные обозначения Drop in dropinfreeshopcomskhemaelektroprovodkidomauslovnyeoboznacheniiaxml мая г схема электропроводки дома условные обозначения Условные обозначения на электрических схемах электропроводки PDF Обзор тепловых схем турбоустановок МЭИ М Издательский дом МЭИ, с схем и условные графические обозначения элементов тепловых схем А в приложениях к пособию Большая часть электрической энергии вырабатывается на тепловых электрических PDF электрические схемы типовых лифтов с релейно контакторными нку wwwacademiamoscowruftp_share_booksfragmentsfragment_pdf Похожие схем пассажирских лифтов для жилого дома грузоподúемностью кг с номиналь Условные обозначения элементов электрических схем лифтов Обозначение звонка на электрической схеме создание чертежа mezhdveriru Звонок Обозначение звонка на электрической схеме , другие основные элементы и условные обозначения на электрической схеме попробовать самостоятельно создать простенькую электрическую схему своего дома или квартиры условное обозначение генератора на схеме гост wwwkskdivniyruuserfilesuslovnoeoboznacheniegeneratoranaskhemegostxml ч назад условное обозначение генератора на схеме гост на схеме гост Условные обозначения в электрических схемах графические и квартир и частных домов ГОСТ Обозначения условные приборов и УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ arxnovosibdomru Строительное проектирование Нормы и стандарты Обозначения на чертежах Общая комната Печи Вешалки Лифты Спальня Кухня Прачечная Мусоропровод Ваная Уборная Водяное и паровое Вместе с электрическая схема дома условные обозначения часто ищут условные обозначения на электрических схемах розетка обозначение контактов на схеме перекидной рубильник обозначение на схеме буквенное обозначение розетки на схеме условное обозначение условные графические обозначения в электрических схемах размеры обозначение пускателя на однолинейной схеме обозначение контроллера на схеме Навигация по страницам

Бесплатно полный текст ГОСТ 2. 765-87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Запоминающие устройства. Коллекция образовательных ресурсов. Методические материалы, программные средства для учебной деятельности и организации учебного процесса. Таблица quot;Условные обозначения элементов электрической цепиquot; (N 186935) ЧертежГрафикСхема. Но это при условии, что Вы знаете и разбираетесь в условных обозначениях. В схеме используются условные обозначения всех элементом щитка. Условные обозначения к электрическим схемам Фольксваген Шаран с 1995 по 2000 г.в. Соединения с массой и соединения с источником тока (обведено кружком) Работа с учебником (рисунок 48), занесение условных обозначений в тетрадь. Учитель показывает различные устройства, а ученики должны записать условные обозначения (к примеру: лампочка, выключатель, источник питания, электрический звонок). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемахquot; (утв. постановлением Госстандарта СССР от 24 марта 1989 г. N 669) Обозначение НТД, на который дана ссылка. Графин, изображение электрич. цепей электронных, электро или радиотехн. устройств, на к ром условными обозначениями показаны элементы данного устройства и соединения между ними. При обозначении зажимов условным цветом, взаимоотношение цвета и равноценного графического или буквенно-цифрового обозначения должно быть показано в сопроводительной документации. Рисунок 1 Условное обозначение электрической цепи. Если в месте пересечения двух линий на электрической схеме поставлена точка (рисунок 2), то в этом месте есть электрическое соединение двух линий, в противном случае его нет. Download: Библиотека фигур условных графических обозначений по ГОСТ для Visio. Библиотеки элементов. Спасибо, конечно за выложенный материал, но библиотеку quot;ГОСТ 21.608-84 Внутреннее электрическое освещение.

Условные обозначения на электрических схемах — Изобретатели России

Провод — эффективный проводник тока.

Провод без соединения обозначается «методом горба».

Провод с соединением — указывает на физическую связь проводов, которая позволяет проходить току.

Постоянный ток (DC) — электрический ток, который с течением времени не изменяется по величине и направлению.

Переменный ток (AC) — электрический ток, который с течением времени изменяется по величине и направлению.

Батарея — поставка электроэнергии от одной или нескольких батарей.

Ячейка — ограниченная поставка электроэнергии.

Заземление — 0 вт или заземление в зависимости от схемы.

Диод — ограничивает направление тока, чтобы он тёк только в одном направлении.

Светодиод (LED) — полупроводниковый диод, излучающий некогерентный свет при пропускании через него электрического тока.

Фотодиод — полупроводниковый диод, обладающий свойством односторонней фотопроводимости при воздействии на него оптического излучения.

Стабилитрон (диод Зенера) — полупроводниковый прибор, предназначенный для стабилизации напряжения.

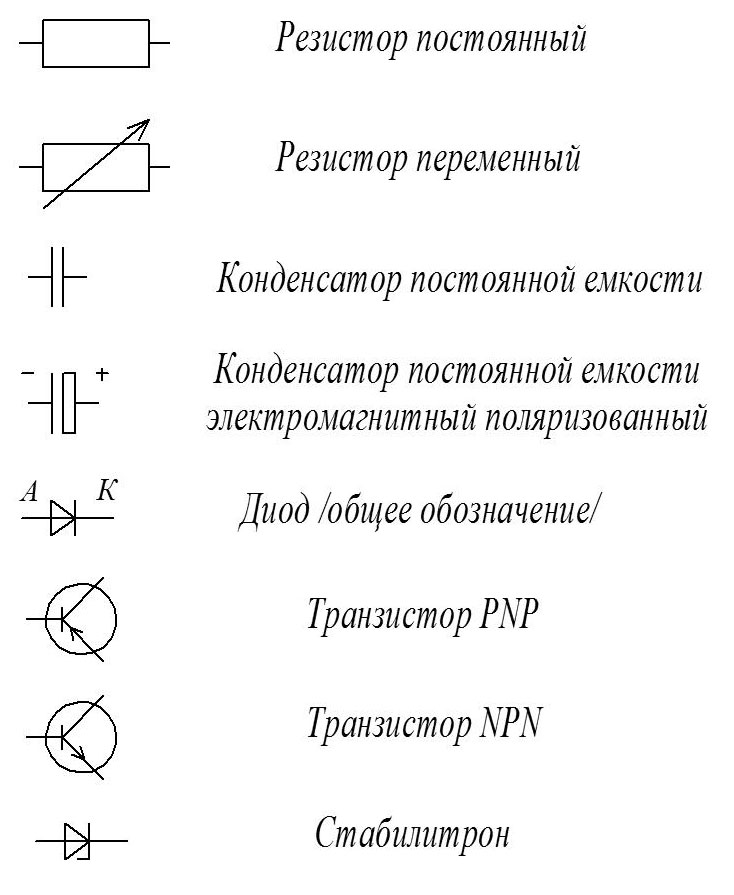

Резистор — пассивный элемент электрической цепи, предназначенный для сопротивления электрическому току.

Переменный резистор — переменный резистор в реостатном включении.

Переменный резистор с тремя выводами, используется с целью ограничения тока в электрической цепи.

Подстроечный резистор — подстроечный резистор в реостатном включении.

Термистор — полупроводниковый резистор, в котором используется зависимость электрического сопротивления полупроводникового материала от температуры.

Свето-зависимый Резистор — резистор, сопротивление которого уменьшается или увеличивается в зависимости от интенсивности падающего на него света.

Нагреватель — конвертированная электроэнергия в высокую температуру.

Плавкий предохранитель — простейшее устройство для защиты электрических цепей от перегрузок и токов короткого замыкания.

Лампа световая — электроэнергия конвертированная в свет.

Лампа, Индикатор — электроэнергия конвертированная в свет с целью предупреждения.

Мотор — электроэнергия конвертированная в механическую энергию.

Катушка индуктивности (Катушка, Соленоид) — катушка из свёрнутого изолированного проводника, который создает магнитное поле, когда ток проходит через него.

Осциллограф — прибор, который показывает форму напряжения в течение времени.

Гальванометр — прибор, который замеряет очень маленькие переменные и постоянные токи (меньше чем 1mA).

Вольтметр — прибор для измерения эдс или напряжений в электрических цепях.

Омметр — прибор непосредственного отсчета. Его главная функция – определение активных сопротивлений электрического тока.

Амперметр — прибор для измерения силы тока в амперах.

И — логическая цепь, которой требуется два входа, если оба высоки, тогда и выход высок, во всех остальных случаях производит низкое. (00=0 01=0 10=0 11=1)

Или — логическая цепь, которой требуется два входа, если любой или оба высоки, тогда и выход высок, во всех остальных случаях производит низкое. (00=0 01=1 10=1 11=1)

НЕ-И — логическая цепь, которой требуется два входа и приводит к противоположным результатам И. (00=1 01=1 10=1 11=0). Интересное примечание, на Вашем компьютере центральный процессор (CPU) построен полностью из ворот.

Не-ИЛИ — логическая цепь, которой требуется два входа и приводит к противоположным результатам ИЛИ. (00=1 01=0 10=0 11=0).

Не — логическая цепь, которой требуется один вход, если он высок, тогда выход низок. (0=1 1=0).

Xor — логическая цепь, которой требуется два входа, если любой, но не оба высоки, тогда и выход высокий, во всех остальных случаях производит низкое. (00=0 01=1 10=1 11=0)

NXOr — логическая цепь, которой требуется два входа и приводит к противоположным результатам XOR. (00=1 01=0 10=0 11=1)

Выключатель (SPST) — электрический коммутационный аппарат, служащий для замыкания и размыкания электрической цепи.

Переключатель Двух Путей (SPDT) — электрический коммутационный аппарат, который позволяет току течь по одному из двух путей.

Выключатель (нажать, чтобы соединить) — выключатель, который позволяет току течь только в замкнутом положении. Возвратится к разомкнутому положению.

Выключатель (нажать, чтобы разорвать) — выключатель, который позволяет току течь только в замкнутом положении. Возвратится к замкнутому положению.

Выключатель, Двойной вкл\выкл (DPST) — двухполюсный выключатель.

Выключатель, Реверсивный (DPDT) — выключатель, который позволяет току течь от двух проводов по двум различным путям.

Диск — выключатель, который позволяет току течь по многократным путям от одного источника.

Реле — устройство, предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.

Транзистор NPN — биполярный транзистор. Состоит из трёх различным образом легированных полупроводниковых слоёв (эмиттера E, базы B и коллектора C). В данном случае NPN-транзистор пропускает ток от коллектора к эмиттеру.

Транзистор PNP — биполярный транзистор. Состоит из трёх различным образом легированных полупроводниковых слоёв (эмиттера E, базы B и коллектора C). В данном случае PNP-транзистор пропускает ток от эмиттера к коллектору.

Фото Транзистор — используется, как усилитель тока или выключатель, который задействуется светом.

Конденсатор, Постоянный — устройство для накопления заряда и энергии электрического поля.

Конденсатор, Полярный — электролитический конденсатор, у которого имеется полярность подключения.

Конденсатор, Подстроечный — конденсатор переменной ёмкости. По сути, он является переменным конденсатором, не рассчитанным на частое вращение.

Конденсатор, Переменный — его ёмкость может изменяться в заданных пределах.

Преобразователь Пьезо (Piezo) — устройство, которое преобразовывает электроэнергию в звук.

Трансформатор — две или более индуктивных обмотки, предназначенных для преобразования системы (напряжений) постоянного или переменного тока в одну или несколько других систем (напряжений), без изменения частоты.

Громкоговоритель — аппарат, который преобразовывает электроэнергию в звук.

Наушник(и) — аппарат, который преобразовывает электроэнергию в звук.

Микрофон — аппарат, который преобразовывает электроэнергию в звук.

Усилитель — усилитель электрических сигналов.

Звонок — аппарат, который преобразовывает электроэнергию в звук.

Гудок — аппарат, который преобразовывает электроэнергию в звук.

Антенна — передает или получает радио-сигналы.

DAF обозначения элементов в электрических схемах автомобиля

Условные обозначения электрических схем не представляют собой ничего сложного. Чтобы понять их, необходимо иметь минимальное представление о действии электрического тока.



Как известно, ток – это упорядоченное движение заряженных частиц по проводникам электрического тока. В роли проводников выступают разноцветные провода, которые обозначаются в схеме в виде прямых линий. Цвет линий должен в обязательном порядке соответствовать цвету проводов в действительности. Именно это и помогает разобраться водителю с толстыми жгутами проводов и не запутаться.

Различные контактные соединения обозначаются при помощи специальных цифр, которые есть как на схеме, так и в местах соединения. Как правило, такими цифрами в обязательном порядке обладают реле, имеющие множество контактных выводов. Элементы электрической цепи на схеме подписываются при помощи цифр. Внизу схемы или в виде отдельной таблицы отображается специальная расшифровка этих чисел, которая отображает название элемента цепи.

Обозначения элементов в электрических схемах автомобиля DAF





1. Switch, manually operated -Выключатель, вручную управляемый

2. Switch, manually operated (multi-position)-Выключатель, вручную управляемый (мультиположение)

3. Switch, manually operated (spring-loaded)-Выключатель, вручную управляемый (пружинный)

4. Switch, pressure-controlled (pneumatic or hydraulic)-Выключатель, управляемый давлением (пневматический или гидравлический)5. Switch, float position-Выключатель, поплавковый

6. Switch, liquid flow-Выключатель, жидкий поток

7. Pressure switch-Датчик давления

8. Switch, temperature-dependent-Выключатель, температурный косвенного нагрева

9. Resistor-Резистор

10. Fus-Плавкий предохранитель

11. Diode-Диод

12. Zener diode-Диод Zener

13. Contact socket (for example, for trailer connection) контактная вилка-розетка,например полуприцепа

14. Heating element-Нагревательный элемент

15. Relay-Реле

16. Electropneumatic valve-Электропневматический клапан

17. Resistor, voltage-dependent-Резистор,  напряжения

18. Resistor, temperature-dependent-Резистор, температурный ,терморезистор

19. Resistor, fluid level-dependent

20. Microprocessor-Микропроцессор

21. LED-СВЕТОДИОД



пример-электрическая схема  (DAF)



DAF XF 105 электрическая схема управлением двигателя ECU DMCI

остальной материал по ремонту DAF

Для записи на ремонт или ответ на интересующие вопросы обращайтесь по телефону:

МЫ РАБОТАЕМ ПО ВСЕЙ РОССИИ, УСЛУГИ ТРАНСПОРТНОЙ КОМПАНИИ НЕ ТАКИЕ ДОРОГИЕ

Условные графические обозначения на электрических схемах

Условные графические обозначения на электрических схемах  [c.272]

Условных графических обозначений для электрических схем очень много, и запомнить их трудно. Поэтому на чертежах электрооборудования, телефонизации жилых и производственных помещений принято помешать экспликацию использованных обозначений.  [c.290]

Условные графические обозначения на чертежах и схемах элементов электрических цепей проводников, резисторов, индуктивности, электроизмерительных приборов, нагрузки, источников тока.  [c.295]

Электрической схемой называется чертеж, на котором с помощью условных графических обозначений изображены электрические машины, электрические аппараты, приборы и связь между ними. В зависимости от назначения и способов изображения электрические схемы подразделяются на несколько типов. При обслуживании башенных кранов обычно используют четыре типа схем структурные, функциональные, принципиальные и схемы соединений (монтажные).  [c.133]

ГОСТ 2.751—73 устанавливает правила графического выполнения и условные графические обозначения линий электрической связи и линий, изображающих провода, кабели и шины на схемах, выполняемых вручную или автоматическим способом, во всех отраслях промышленности.  [c. 188]

На рис. 235 показана принципиальная электрическая схема прибора для разметки заготовок деталей. Рассматриваемый прибор является электромеханическим, однако механическая часть прибора со всеми кинематическими связями между ее элементами на этой схеме не показана. При помощи условных графических обозначений отражены только те элементы, которые участвуют в электрических связях.  [c.312]

К). ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ НА ЭЛЕКТРИЧЕСКИХ СХЕМАХ  [c.192]

Так, уже внедряется в промышленность ГОСТ 2.708—72 на правила выполнения электрических схем цифровой вычислительной техники и ГОСТ 2.743—72 на условные графические обозначения логических двоичных элементов с применением булевой алгебры.  [c.5]

Толщину линий принимают в соответствии с ГОСТом на условные графические обозначения. Допускается толщину линий условных графических обозначений элементов выполнять равной толщине линии электрической связи, т. е. в пределах 0,2 —0,6 мм в зависимости от формата схемы и размеров графических обозначений.  [c.300]

Схема — это конструкторский документ, на котором составные части изделия (установки) и связи между ними показаны в виде условных графических обозначений (ГОСТ 2.102 — 68). Классификация схем приведена в ГОСТ 2.701—76, правила выполнения электрических схем — в ГОСТ 2.702 — 75 (СТ СЭВ 1188 — 78), кинематических схем — в ГОСТ 2.703 — 68 (СТ СЭВ 1187-78), гидравлических и пневматических схем — в ГОСТ 2.704 — 76, электрических схем обмоток и изделий с обмотками — в ГОСТ 2.705 — 70, схем газовых хроматографов — в ГОСТ 2.706 — 71.  [c.397]

Принципиальная электрическая схема содержит полный состав элементов (машин, аппаратов и т. п.) и связей между ними и дает детальное представление о принципах работы устройства. Электрические машины, аппараты, приборы и связи между ними на принципиальной схеме показывают только в виде условных графических обозначений (приложение).  [c.156]

Главную питающую (плюсовую) цепь схемы рекомендуется располагать горизонтально и изображать изделия между ней И минусовой цепью. Минусовая цепь (корпус) автомобиля может изображаться как общей линией, так и отдельными обозначениями около изделия. При необходимости допускается обозначать электрические цепи. Изделия, изображенные на схеме, должны иметь буквенно-цифровые или цифровые обозначения. Порядковые номера присваиваются изделиям в соответствии с последовательностью их расположения на схеме сверху вниз в направлении слева направо. Позиционные обозначения проставляют на схеме рядом с условными графическими обозначениями изделий с правой стороны или над ними.  [c.244]

Принципиальная электрическая схема определяет полный состав элементов (машин, аппаратов и т. п.) и связей между ними и дает детальное представление о принципах работы устройства. Электрические машины, аппараты, приборы и связи между ними на принципиальной схеме показывают в виде условных графических обозначений (табл. 12). Коммутирующие устройства (выключатели, кнопки, контакты контакторов, реле и т. п.) изображаются на схеме в отключенном положении, т. е. при отсутствии тока во всех цепях схемы и внешних сил, воздействующих на подвижные части контактов. Контакты, разомкнутые в отключенном положении аппарата, называются замыкающими. Контакты, замкнутые в отключенном положении аппарата, называются размыкающими.  [c.133]

На одной схеме рекомендуется применять не более трех размеров линий по толщине. Правила графического выполнения и условные графические обозначения линИ й электрической связи и линий, изображающих провода, кабели и шины, на схемах, 432  [c.432]

Линии электрической связи на принципиальной схеме носят условный характер, и не являются изображением реальных проводов. Это позволяет располагать условные графические обозначения элементов в соответствии с развитием рабочего процесса, а не в соответствии с действительным расположением этих элементов в изделии, и соединять их выводы кратчайшим путем.  [c.303]

Какой толщиной изображают на принципиальной схеме линии электрической связи, условные графические обозначения элементов  [c.315]

На рис. 322 представлена электрическая схема соединений электросварочного поста. На ней устройства Щит питания и Щит приборный изображены в виде прямоугольников. Элементы схемы даны в виде условных графических обозначений. Элементы, входящие в состав устройств, расположены внутри прямоугольников, которыми изображены устройства, с учетом действительного расположения (трехпозиционный выключатель 5/ плавкие предохранители 1, Р2, Р3 амперметр РА-, вольтметр РУ резистор Р1 — шунт). Элементам присвоены те же позиционные обозначения, которые были у них на принципиальной схеме. На чертеже показаны сальники в виде условных графических обозначений. Кабели и провода пронумерованы в соответствии 9 259  [c.259]

Схема — это графический конструкторский документ, на котором при помощи условных графических обозначений (УГО) изображены электрические, гидравлические и др. составные части изделия и связи между ними.  [c.235]

Вопрос. Какие знаки используются при выполнении электрических схем на АЦПУ для линий связи и условных графических обозначений  [c.319]

Электрические аппараты, приборы и машины изображают на электрических схемах условными значками (символами), которые в очень сжатой форме дают представление об особенностях данного узла электрической цепи, его устройстве и работе. Приведенные в инструкциях, технических описаниях и в литературе электрические схемы должны быть понятны всем читателям. С этой целью условные графические обозначения аппаратов, приборов и машин установлены в нашей стране Государственным стандартом. По мере развития науки и техники в стандарт на условные графические обозначения вносятся изменения и дополнения. Поэтому схемы электросекций и электропоездов разных лет выпуска имеют различные обозначения аналогичных аппаратов, приборов и машин.  [c.248]

Условные графические обозначения, для которых установлено несколько допустимых альтернативных вариантов выполнения, различающихся геометрической формой или степенью детализации, следует применять, исходя из вида и типа разрабатываемой схемы в зависимости от информации, которую необходимо передать на схеме графическими средствами. При этом на всех схемах одного типа, входящих в комплект документации, должен быть применен один выбранный вариант обозначения. Особенно часто ошибаются в изображении УГО (условное графическое обозначение) транзисторов и диодов на принципиальных электрических схемах. Это тот самый случай, когда “лучше меньше, да лучше”.  [c.42]

Структурная электрическая схема. Функциональные части установки изображают в виде прямоугольников или принятых условных графических обозначений. При изображении элементов в виде прямоугольников их наименование, обозначение и тип рекомендуется вписывать внутрь прямоугольника. На линиях связи допускается обозначать направление хода процесса в изделии. Допускается также указывать тип элемента (устройства) и (или) обозначение документа (основного конструкторского документа, номера государственного стандарта и технических условий), на основании которого этот элемент (устройство) применен.  [c.416]

Система обозначений в электрических схемах Обозначения буквенно-цифровые в электрических схемах Схема деления изделия на составные части Обозначения условные графические в схемах  [c. 486]

На схеме около условных графических обозначений соединителей, к которым присоединены провода и кабели (многожильные провода, электрические шнуры), допускается указывать наименования этих соединителей и (или) обозначения документов, на основании которых они применены.  [c.855]

Условные графические обозначения на электрических схемах устанавливают ГОСТ 2.722—68 —ГОСТ2.756—76. Некоторые из них приведены в табл. 18.1,  [c.272]

Электрические схемы составляют на различные изделия (приборы, станки, автоматические линии и т. п.). Условные графические обозначения для электрических схем установлены стандартами ЕСКД ГОСТ 2.721—74…ГОСТ 2.756—76.  [c.179]

Условные графические обозначения на чертежах и схемах элементов электрической цепи, элементов устройств автоматики и телемеханики, защиты и управления, электрооборудования, коммутационной аппаратуры, линш электрических связей и т. д. Буквенные обозначения элементов электрической цепи, электрооборудования и аппаратуры. Условные изоб )ажения приборов в схемах автоматизации производственных прюцессов.  [c.321]

Условные графические обозначения в схемах расположевия электрического оборудования и проводок, выполняемых на планах зданий и сооружений, устанавливает ГОСТ 2.754-72.  [c.198]

На функциональной электрической схеме функциональные части изображают в виде условных графических обозначений, установленных в стандартах ЕСКД. Отдельные функциональные части допускается изображать в виде прямоугольников. На функциональной электрической схеме указывают  [c.361]

Создан ряд новых стандартов, которые распространяются на новые отрасли техники, такие как радиоэлектроника (например, стандарты на правила выполнения чертежей печатных плат, на правила выполнения чертежей жгутов, электрических и радиотел-нических устройств), стандартов, относящихся к правилам выполнения условных графических изображений. Такие изображения широко применяются при выполнении электрических, кинематических, гидравлических и других схем. Применение условных графических обозначений должно значительно сократить затраты  [c.3]

Чтобы понимать и читать кинематические схемы, необходимо знать условные изображения различных деталей и их соединений, применяемых в данных схемах. Условные обозначения для кинематических схем, изображаемых в ортогональных и аксонометрических проекциях, установлены ГОСТ 2.770—68. Допускается применять нестандартизованмяе условные графические обозначения, но с соответствующими пояснениями на схеме. На кинематической схеме разрешается также изображать отдельные элементы схем другого вида, непосредственно влияющие на ее работу (например, электрические или гидравлические). Некоторые стандартные условные обозначения для кинематических схем приведены в табл. 17.  [c.417]

На рис. 422 в качестве. примера приведена электрическая принципиальная схема токарно-винторезного станка модели 1К62. На схеме с помощью условных графических обозначений, установленных соответствующими стандартами ЕСКД, изображены выключатели трехполюсные S/Л, 52Л и однополюсный 53Л, выключатели кнопочные нажимные S1B, S2B, выключатели путевые S1Q, S2Q, лампа местного освещения EL, электродвигатели Ml, М2, М3, М4, предохранители плавкие F1U. ..F8U, контакторы К1М, К2М, контакты контактора (размыкающий К1М, замокающий К2М), обмотки контактора (изображены прямоугольниками КШ, К2М), обмотка реле времени КТ, обмотки теплового реле К1К . К6К и их контакты К1К. .. К6К, трансформатор Т и контакт (штырь и гнездо) контактного разъемного соединения Е — штепсельный разъем, а также амперметр РА.  [c.430]

При изображении электрических схем различных электро- -технических устройств необходимо руководствоваться стандартами ЕСКД под общим названием Обозначения условные графические в схемах , а также ГОСТ 2.709—72 Система маркировки цепей в электрических схемах , ГОСТ 2.710—75 Обозначения условные буквенно-цифровые, применяемые на электрических схемах , ГСЗСТ 2.755—74 Устройства коммутационные и контактные соединения и др.  [c.430]

Для каждого типа схемы электрооборудования автомобилей стандартизованы условные графические обозначения отдельных элементов и изделий электрооборудования. Условные графические обозначения отдельных элементов изделий электрооборудования, использумые в принципиальных электрических схемах, установлены в стандартах ЕСКД и приведены в табл. 1.5. На принципиальных схемах электрооборудования рекомендуется использовать развернутые графические обозначения изделий электрооборудования, которые раскрывают их внутреннюю схему.  [c.11]

На схемах измерения приняты следующие условные графические обозначения электрических приборов ам перметр (А) вольтметр (V) милливольтметр (тУ) киловольтметр (кУ) ваттметр (Ш) киловаттметр (кШ) счетчик киловаттчасов (к 11) частотомер (Нг) фазо метр (ф) омметр ( 2) мегомметр (МО) электроприем ник (X) добавочное сопротивление нагрузка фаза (Ф).  [c.140]

Схелш электрические структурные определяют основные части изделия, их назначения и служат для общего ознакомления с изделием. На структурной схеме раскрывается не принцип работы отдельных функциональных частей, а только взаимодействие между ними. Поэтому составные части изделия изображаются в виде прямоугольников различной формы, однако допускается также применять условные графические обозначения элементов. На линиях взаимосвязи стрелками указывают направление хода процессов, протекающих в изделии. На структурной схеме в виде таблицы обычно указываются наименования функциональных частей изделия. Кроме того, допускается на структурной схеме помещать поясняющие надписи, диаграммы, таблицы, а также указывать электрические параметры (токи, уровни напряжений) и формы сигналов в определенных точках схемы.  [c.49]

Схелш электрические принщпиалъные определяют полный состав изделия и дают детальное представление о принципе работы изделия. На основе схемы электрической принципиальной разрабатывают целый ряд других конструкторских документов — схемы соединений, чертежи печатных плат, перечни элементов и т. д. На схеме электрической принципиальной изображают все электрические элементы и устройства, необходимые для осуществления и контроля в изделии соответствующих электрических процессов. Элементы изображают в виде условных графических обозначений (УГО) в соответствии с ГОСТом. Каждый элемент схемы электрической принципиальной должен иметь позиционное буквенно-цифровое обозначение  [c.49]

Линии на схемах всех типов выполняются в соответствии с ГОСТ 2.303—68. Толщина линии выбирается в пределах от 0,2 до 1 мм и выдерживается постоянной во всем комплекте схем на изделие. Как условные графические обозначения, так и линии соединений выполняются линиями одинаковой толпдины. Как правило, утолпдеиными линиями изображают обпдие шины (жгуты). Тип линии зависит от изображаемого объекта. Так, электрические связи, условные графические обозначения элементов и т. п. изображаются сплошными линиями. Электрические и магнитные экраны, механические связи (например, якорь и контакты реле) изображаются штриховыми линиями. Условные границы устройств, функциональных групп обозначаются штрих-пунктирной линией. Допускается выделять утолпденной линией отдельные электрические цепи, например силовые.  [c.51]

Функциональная электрическая схема. На схеме изображают функциональные части изделия (элементы, устройства, функциональные группы), участвующие в процессе, и связи между этими частями. Все функциональные части и связи между ними изображают в виде условных графических обозначений, установленных в стандартах ЕСКД. Отдельные части допустимо изображать в виде прямоугольников.  [c.416]

Обозначения элементов привода и управляюихих устройств должны соответствовать приведенным в табл. 6, общие элементы условных графических обозначений, линии для выделения и разделения частей схемы и для экранирования — в табл. 6а обозначения заземления и возможных повреждений изоляции — в табл. 66 обозначения электрических связей, проводов, кабелей и шин — в табл. 6в обозначения рода тока и напряжения — в табл. бг обозначения ввдов обмоток в изделиях — в табл. 6д обозначения форм импульсов — в табл. 6е обозначения сигналов — в табл. 6ж обозначения видов модуляции — в табл. 6з обозначения появления реакций при достижении определенных величин — в табл. 6и обозначения веществ (сред) — в табл. бк обозначение воздействий, эффектов зависимостей — в табл. 6л обозначения излучений — в табл. 6м обозначения прочих квалифицирующих символов — в табл. 6н обозначения, выполняемые на алфавитно-цифровых печатающих устройствах, — в табл. 6о.  [c.968]

---

Условные обозначения электронных компонентов

Условные обозначения электронных компонентов Главная | Карта | Проекты | Строительство | Пайка | Исследование | Компоненты | 555 | Символы | FAQ | Ссылки

---

Провода | Принадлежности | Устройства вывода | Переключатели | Резисторы | Конденсаторы | Диоды | Транзисторы | Аудио и радио | Метры | Датчики | Логические ворота | Скачать символы

Следующая страница: Электричество и электрон
См. Также: Принципиальные схемы

Обозначения цепей используются в принципиальных схемах, которые показывают, как работает цепь. соединены вместе.Фактическая компоновка компонентов обычно сильно отличается от схемы. диаграмма. Для построения схемы вам понадобится другая диаграмма, показывающая расположение деталей на картон или печатная плата.

Провода и соединения
Компонент	Обозначение цепи	Функция компонента
Провод		Очень легко пропускать ток от одной части цепи к другой.
Провода соединенные		«Клякса» должна быть нарисована там, где соединяются (стыкованы) провода, но иногда ее пропускают. Провода, подключенные на перекрестке, должны быть слегка смещены в шахматном порядке для образования двух Т-образных переходов. как показано справа.
Провода не соединенные		В сложных схемах часто необходимо провести пересечение проводов, даже если они не связаны.Я предпочитаю символ «мост», показанный справа, потому что простой переход на левый может быть ошибочно прочитан как соединение, когда вы забыли добавить «каплю»!

Конденсаторы
Компонент	Обозначение цепи	Функция компонента
Конденсатор		Конденсатор накапливает электрический заряд.Конденсатор используется с резистором в цепи синхронизации. Его также можно использовать в качестве фильтра, чтобы блокировать сигналы постоянного тока, но пропускать сигналы переменного тока.
Конденсатор поляризованный		Конденсатор накапливает электрический заряд. Этот тип должен быть подключен правильно. Конденсатор используется с резистором в цепи синхронизации. Его также можно использовать в качестве фильтра, чтобы блокировать сигналы постоянного тока, но пропускать сигналы переменного тока.
Переменный конденсатор		В радиотюнере используется переменный конденсатор.
Подстроечный конденсатор		Этот тип переменного конденсатора (подстроечный резистор) управляется небольшой отверткой или аналогичным инструментом. Он предназначен для настройки при замыкании цепи, а затем для оставления без дальнейшей настройки.

Диоды
Компонент	Обозначение цепи	Функция компонента
Диод		Устройство, позволяющее току течь только в одном направлении.
Светодиод Светоизлучающий диод		Преобразователь, преобразующий электрическую энергию в свет.
Стабилитрон		Специальный диод, который используется для поддержания постоянного напряжения на его выводах.
Фотодиод		Светочувствительный диод.

Транзистор Транзистор

Транзисторы
Компонент	Обозначение цепи	Функция компонента
Транзистор NPN		А усиливает ток.Его можно использовать с другими компонентами для создания усилителя или схемы переключения.
Транзистор PNP		А усиливает ток. Его можно использовать с другими компонентами для создания усилителя или схемы переключения.
Фототранзистор		Светочувствительный транзистор.

Датчики (устройства ввода)
Компонент	Обозначение цепи	Функция компонента
LDR		Преобразователь, преобразующий яркость (свет) в сопротивление (электрическое свойство). LDR = Светозависимый резистор
Термистор		Преобразователь, преобразующий температуру (тепло) в сопротивление (электрическое свойство).

Наборы символов схем для загрузки

Вы можете скачать полные наборы всех обозначений схем, показанных выше. Для удобства наборы «заархивированы» и представлены в трех форматах:

• Символы схем WMF (32K) – метафайлов Windows.
  Эти векторные рисунки – лучший формат для печати документов в большинстве компьютерные системы, включая Windows, где их можно использовать, например, в документах Word. Их можно увеличивать без потери качества. Если вы не уверены, какой формат лучше всего подходит для вас, я предлагаю вам сначала попробовать этот.
• Графические символы схемы GIF (43K) – Формат обмена графикой.
  Эти растровые изображения – лучший формат для веб-страниц, но они плохо печатаются и их растровая природа станет очевидной, если они будут увеличены.Вы можете скачать отдельные символы, сохранив изображения, использованные выше на этой странице.
• Обозначения схем Drawfile (29K) – для компьютеров RISC OS (Acorn).
  Эти высококачественные векторные рисунки подходят практически для всех документов на Компьютер с ОС RISC. Все символы изначально были нарисованы в этом формате. Они отлично печатаются и могут быть увеличены без потери качества. К сожалению, этот формат НЕ подходит для компьютеров с Windows.

---

Следующая страница: Электричество и электрон | Изучение электроники

---

---

© Джон Хьюс 2007, Клуб электроники, www.kpsec.freeuk.com
Этот сайт был взломан с использованием ПРОБНОЙ версии WebWhacker. Это сообщение не появляется на лицензированной копии WebWhacker.

Электрические символы | Электронные символы

Электрические символы и символы электронных схем используются для построения принципиальной схемы.

Символы обозначают электрические и электронные компоненты.

Светодиод

Символ	Название компонента	Значение
Обозначения проводов
	Электрический провод	Проводник электрического тока
	Подключенные провода	Подъездной переход
	Не подключенные провода	Провода не подключены
Обозначения переключателей и реле
	Тумблер SPST	Отключает ток при открытии
	Тумблер SPDT	Выбирает одно из двух подключений
	Кнопочный переключатель (N.O)	Выключатель мгновенного действия – нормально открытый
	Кнопочный переключатель (Н.З.)	Выключатель мгновенного действия – нормально замкнутый
	DIP-переключатель	DIP-переключатель используется для конфигурации на плате
	Реле SPST	Реле размыкания / замыкания с помощью электромагнита
	SPDT реле
	Джемпер	Закройте соединение, вставив перемычку на контакты.
	Паяльный мост	Припой для закрытия соединения
Знаки заземления
	Земля Земля	Используется для опорного нулевого потенциала и защиты от поражения электрическим током.
	Шасси наземное	Подключен к шасси цепи
	Цифровой / Общий
Обозначения резисторов
	Резистор (IEEE)	Резистор снижает ток.
	Резистор (IEC)
	Потенциометр (IEEE)	Резистор регулируемый – имеет 3 вывода.
	Потенциометр (IEC)
	Переменный резистор / реостат (IEEE)	Резистор регулируемый – имеет 2 вывода.
	Переменный резистор / реостат (IEC)
	Подстроечный резистор	Предустановленный резистор
	Термистор	Терморезистор – изменение сопротивления при изменении температуры
	Фоторезистор / Светозависимый резистор (LDR)	Фоторезистор – изменение сопротивления при изменении силы света
Обозначения конденсаторов
	Конденсатор	Конденсатор используется для хранения электрического заряда.Он действует как короткое замыкание с переменным током и разомкнутая цепь с постоянным током.
	Конденсатор
	Поляризованный конденсатор	Конденсатор электролитический
	Поляризованный конденсатор	Конденсатор электролитический
	Конденсатор переменной емкости	Регулируемая емкость
Обозначения индуктора / катушки
	Индуктор	Катушка / соленоид, создающий магнитное поле
	Индуктор с железным сердечником	Включая утюг
	Переменный индуктор
Обозначения источников питания
	Источник напряжения	Генерирует постоянное напряжение
	Источник тока	Генерирует постоянный ток.
	Источник напряжения переменного тока	Источник переменного напряжения
	Генератор	Электрическое напряжение создается за счет механического вращения генератора
	Батарейный элемент	Генерирует постоянное напряжение
	Аккумулятор	Генерирует постоянное напряжение
	Источник управляемого напряжения	Генерирует напряжение как функцию напряжения или тока другого элемента схемы.
	Управляемый источник тока	Генерирует ток как функцию напряжения или тока другого элемента схемы.
Обозначения счетчика
	Вольтметр	Измеряет напряжение. Обладает очень высокой стойкостью. Подключил параллельно.
	Амперметр	Измеряет электрический ток. Имеет почти нулевое сопротивление. Подключил поочередно.
	Омметр	Измеряет сопротивление
	Ваттметр	Меры электроэнергии
Символы ламп / лампочек
	Лампа / лампочка	Генерирует свет при протекании тока через
	Лампа / лампочка
	Лампа / лампочка
Символы диодов / светодиодов
	Диод	Диод позволяет току течь только в одном направлении – слева (анод) направо (катод).
	Стабилитрон	Позволяет току течь в одном направлении, но также может течь в обратном направлении, когда напряжение пробоя выше
	Диод Шоттки	Диод Шоттки – диод с низким падением напряжения
	Варактор / варикап диод	Диод переменной емкости
	Туннельный диод
	Светоизлучающий диод (LED)	излучает свет, когда ток проходит через
	Фотодиод	Фотодиод пропускает ток при воздействии света
Обозначения транзисторов
	Биполярный транзистор NPN	Обеспечивает прохождение тока при высоком потенциале в основании (в центре)
	Биполярный транзистор PNP	Обеспечивает прохождение тока при низком потенциале в основании (в центре)
	Транзистор Дарлингтона	Изготовлен из 2-х биполярных транзисторов.Имеет общий прирост продукта каждого прироста.
	JFET-N Транзистор	N-канальный полевой транзистор
	JFET-P Транзистор	П-канальный полевой транзистор
	NMOS-транзистор	N-канальный MOSFET транзистор
	PMOS транзистор	P-канальный MOSFET-транзистор
Разное. Символы
	Двигатель	Электродвигатель
	Трансформатор	Измените напряжение переменного тока с высокого на низкий или с низкого на высокое.
	Электрический звонок	Звонит при активации
	Зуммер	Создавать жужжащий звук
	Предохранитель	Предохранитель отключается, когда ток превышает пороговое значение. Используется для защиты схемы от высоких токов.
	Предохранитель
	Автобус	Содержит несколько проводов. Обычно для данных / адреса.
	Автобус
	Автобус
	Оптопара / Оптоизолятор	Оптопара изолирует соединение с другой платой
	Громкоговоритель	Преобразует электрический сигнал в звуковые волны
	Микрофон	Преобразует звуковые волны в электрический сигнал
	Операционный усилитель	Усилить входной сигнал
	Триггер Шмитта	Работает с гистерезисом для снижения шума.
	Аналого-цифровой преобразователь (АЦП)	Преобразует аналоговый сигнал в цифровые числа
	Цифро-аналоговый преобразователь (ЦАП)	Преобразует цифровые числа в аналоговый сигнал
	Кристаллический осциллятор	Используется для генерации точного тактового сигнала частоты
⎓	Постоянный ток	Постоянный ток генерируется от постоянного уровня напряжения
Условные обозначения антенн
	Антенна / антенна	Передает и принимает радиоволны
	Антенна / антенна
	Дипольная антенна	Двухпроводная простая антенна
Символы логических вентилей
	НЕ вентиль (инвертор)	Выходы 1, когда вход 0
	И Ворота	Выходы 1, когда оба входа равны 1.
	NAND Gate	Выводит 0, когда оба входа равны 1. (НЕ + И)
	OR Выход	Выходы 1, когда любой вход 1.
	NOR Ворота	Выводит 0, когда любой вход равен 1. (НЕ + ИЛИ)
	Ворота XOR	Выходы 1, если входы разные. (Эксклюзивное ИЛИ)
	D Триггер	Хранит один бит данных
	Мультиплексор / мультиплексор от 2 до 1	Подключает выход к выбранной входной линии.
	Мультиплексор / мультиплексор от 4 до 1
	Демультиплексор / демультиплексор с 1 по 4	Подключает выбранный выход к входной линии.

100 символов и названий электрических цепей для реализации ваших следующих проектов

Будет ли человеческая жизнь такой же без электричества и электроники? Все мы знаем ответ на этот вопрос. Это одна из самых ответственных и признанных отраслей современной инженерии. Сетчатые функции проводов, переключателей, источников и заземления прекрасно работают вместе.Это обеспечивает плавное и непрерывное прохождение электрического тока. Вы уже разбираетесь в базовой электронике? Тогда вы уже знаете критическую роль символов и названий схем.

Обозначения и названия цепей – это небольшие изображения, которые представляют электрическое или электронное устройство или функцию. Условные обозначения и названия схем используются для создания диаграмм. И эти схемы показывают, как подключена цепь. Они необходимы при разработке схем или изготовлении печатных плат для проекта.

Ниже мы опишем 100 символов критических электрических и электронных цепей и обозначим названия для справки. Они имеют решающее значение для создания соответствующих схем. Кроме того, они могут продемонстрировать информацию о проводке, расположении оборудования, планировке и деталях. Наконец, вам будет удобно расставлять эти компоненты в будущем, если все будет сделано правильно.

1. Обозначения цепей и названия проводов:

Провода – это компоненты, которые позволяют току быстро проходить от одной части схемы к другой.Их можно охарактеризовать как одинарные и изготовленные из гибких материалов. Они позволят вам подключать источники питания к печатной плате (PCB) и между компонентами. Провода подразделяются на различные типы, которые обсуждаются ниже.

2. Обозначения и названия цепей для переключателей:

Переключатель – это электронный компонент, который позволит вам подключать цепи по вашему желанию. Если переключатель замкнут, это позволит подключить цепи.Однако, если он открыт, это приведет к разрыву соединения, что приведет к отключению цепей. Ниже приведены обозначения схем и названия различных типов переключателей.

3. Обозначения и названия цепей для источников питания:

Источник питания или (блок питания) по определению выполняет функцию подачи электрической энергии на нагрузку и устройство. Ватт – это единица измерения расхода электрического тока. Он служит для преобразования энергии из одной формы в другую в соответствии с нашими требованиями.Источники питания подразделяются на различные типы. Взгляните на приведенную ниже таблицу для обозначения схем и названий этих типов.

4. Обозначения схем и названия резисторов:

Резистор – это двухконтактный элемент. Функционально он излучает энергию в виде тепла. И в то же время он работает, чтобы противодействовать протеканию тока в цепи. Перетекание тока через резистор повреждает его. Ом – это единица измерения сопротивления. Есть прибор для расчета номинала резисторов.Калькулятор цветового кода именного резистора знает это. Резисторы подразделяются на различные типы, которые обсуждаются ниже.

5. Условные обозначения и названия конденсаторов:

Конденсатор, как и резистор, также является пассивным компонентом с двумя выводами. Но он обладает способностью накапливать электрическую энергию и обычно определяется как конденсатор. Они действуют как аккумуляторные батареи, используемые в источниках питания. Они действуют как фильтр, пропускающий только переменный ток и блокирующий постоянный ток.Они подразделяются на различные типы, которые обсуждаются ниже.

Компоненты	Обозначение цепи	Функция
Конденсатор		Как упоминалось выше, он используется для хранения энергии в электрической форме.
Поляризованный конденсатор		Тип конденсатора, в котором накапливается электрическая энергия, которая должна быть односторонней.
Переменный конденсатор		Тип конденсатора используется для управления уровнем емкости с помощью ручки.
Подстроечный конденсатор		Тип конденсатора используется для управления уровнем емкости с помощью отвертки или аналогичных инструментов.

6. Обозначения и названия схем для диодов:

Диод содержит две клеммы, определяемые как анод и катод.Диод управляет потоком электронного тока от катода к аноду. Функционально диод имеет низкое сопротивление в одном направлении и высокое сопротивление в другом направлении. Они подразделяются на различные типы, которые обсуждаются ниже.

7. Условные обозначения и названия транзисторов:

Транзисторы, считающиеся прорывом в науке, играют важную роль во всей современной электронике. Этому способствовала замена вакуумных ламп, которые контролируют протекание тока и напряжения в цепях.Это полупроводниковое устройство, которое используется для усиления или переключения электронных сигналов и электроэнергии. Они подразделяются на различные типы, которые обсуждаются ниже.

8. Обозначения и названия схем для счетчиков:

Измеритель – это устройство, которое помогает измерять напряжение и ток в электрических и электронных компонентах. Обозначения схем и названия различных типов счетчиков обсуждаются ниже.

9. Символы и названия схем для аудиоустройств:

Аудиоустройства преобразуют электрические сигналы в звуковые.Он также может делать наоборот. На принципиальной схеме они служат в качестве электронных компонентов ввода / вывода. Символы схем и названия для различных типов аудиоустройств обсуждаются ниже.

10. Обозначения цепей и названия датчиков (устройства ввода):

Датчики подключаются для обнаружения или обнаружения движущихся объектов и устройств. Когда он получает сигнал, он преобразует их в электрические или оптические сигналы. Они подразделяются на различные типы, которые обсуждаются ниже.

Компоненты	Обозначение цепи	Функция
LDR		LDR означает светозависимый резистор. Это тип датчика, который преобразует свет в сопротивление, электрическое свойство.
Термистор		Термистор – это тип датчика, который преобразует температуру (тепло) в сопротивление, электрическое свойство.

11. Обозначения схем и названия для генераторов волн:

Генераторы волн – это тип электронного оборудования, которое используется для генерации электрических сигналов. Они могут быть как повторяющимися, так и однократными, но в этих случаях требуется какой-либо внутренний или внешний источник запуска. Эти волны можно анализировать на временной шкале. Они подразделяются на различные типы, которые обсуждаются ниже.

Компоненты	Обозначение цепи	Функция
Синусоидальный генератор		Синусоидальный генератор представляет собой генератор синусоидальных волн.
Генератор импульсов		Генератор импульсов представляет собой генератор импульсов или прямоугольных импульсов.
Треугольная волна		Треугольная волна представляет собой генератор треугольной волны.

12. Обозначения цепей и названия индукторов:

Катушки индуктивности представляют собой пассивные двухконтактные электрические компоненты. Когда электрический ток проходит через клеммы, он накапливает энергию в магнитном поле.Кроме того, обмотка изолированного провода является ключевой особенностью индуктора. Они подразделяются на различные типы, которые обсуждаются ниже.

Компоненты	Обозначение цепи	Функция
Индуктор с железным сердечником		Стальной сердечник имеет встроенный воздушный зазор. Это обеспечивает более низкую магнитную проницаемость, чем индукторы с ферритовым сердечником.
Катушки индуктивности с ферритовым сердечником		Ключевым ингредиентом индукторов с ферритовым сердечником является материал ферритового сердечника.Эти индукторы используются для подавления помех электромагнитных волн.
Катушки индуктивности с центральным ответвлением		Катушки индуктивности с центральным ответвлением используются для связи сигналов.
Переменные индукторы		Переменные индукторы могут изменять уровень индукции, сдвигая сердечник внутрь или из катушки.

13. Обозначения и названия схем для усилителей:

Усилитель – это устройство, которое принимает небольшой входной сигнал и может увеличивать мощность или усиливать сигнал.Они подразделяются на различные типы, которые обсуждаются ниже.

Компоненты	Обозначение схемы	Функция
Базовый усилитель		Как упоминалось выше, базовый усилитель может усиливать относительно небольшой входной сигнал, т.е. мощность сигнала.
Операционный усилитель		Операционный усилитель аналогичен базовому усилителю, но с большим коэффициентом усиления.Вход здесь дифференциальный.

14. Обозначения и названия схем антенны:

Антенна – это устройство, преобразующее электрическую энергию в радиоволны. Антенны в основном используются в беспроводной связи. Устройство способно передавать или принимать сигналы.

Компоненты	Обозначение цепи	Функция
Антенна		Определение антенны доступно выше.Символ изображает антенну или антенну.
Рамочная антенна		Как следует из названия, рамочная антенна содержит петлеобразную форму провода или других электрических проводников. Они особенно полезны при приеме сигналов в низкочастотном диапазоне.
Дипольная антенна		Одна из наиболее широко используемых антенн. Это в первую очередь применимо для телевизионных приставок, FM-радио и коротковолновых передач.

15. Символы схем и имена для логических вентилей:

Логические вентили определены как основные строительные блоки в цифровых схемах. Обычно логические элементы имеют два или три входа и один выход. По определенной логике производятся выходы. Если мы рассмотрим их таблицы истинности, они продемонстрируют основные значения логических вентилей, представленные в двоичном формате.

16. Обозначения и наименования цепей для различных компонентов:

Заключительная записка

Итак, у вас есть 100 символов и имен электрических и электронных схем! Их действительно может быть сложно освоить вначале.И даже не обязательно сразу все узнавать и понимать. Но здесь очень важно начать. Символы и названия цепей все еще пугают вас? Затем вы можете узнать, как наши дружелюбные эксперты и инструкторы могут помочь вам в этом курсе для начинающих.

Условные обозначения и электрические схемы

До сих пор в этом разделе учебного курса «Физический класс» основное внимание уделялось ключевым компонентам электрической цепи и концепциям разности электрических потенциалов, тока и сопротивления.Концептуальные значения терминов были введены и применены к простым схемам. Обсуждаются математические отношения между электрическими величинами и моделируется их использование при решении задач. Урок 4 будет посвящен средствам, с помощью которых два или более электрических устройства могут быть соединены в электрическую цепь. Наше обсуждение продвинется от простых схем к умеренно сложным схемам. К этим сложным схемам будут применяться прежние принципы разности электрических потенциалов, тока и сопротивления, и для их анализа будут использоваться те же математические формулы.

Электрические цепи, простые или сложные, можно описать разными способами. Электрическую цепь обычно описывают простыми словами. Сказать что-то вроде «Лампочка подключена к D-элементу» – это достаточное количество слов, чтобы описать простую схему. Во многих случаях в уроках с 1 по 3 для описания простых схем использовались слова. Услышав (или прочитав) слова, человек привыкает быстро представлять схему в своем уме. Но еще один способ описания схемы – просто нарисовать ее.Такие рисунки дают более быстрое представление о реальной цепи. Схемы, подобные приведенному ниже, много раз использовались в уроках с 1 по 3.

Описание цепей словами «Цепь содержит электрическую лампочку и 1,5-вольтовый D-элемент».

Описание схем с помощью чертежей

Последним средством описания электрической цепи является использование условных обозначений цепи для получения принципиальной схемы цепи и ее компонентов.Некоторые символы схем, используемые в принципиальных схемах, показаны ниже.

Отдельный элемент или другой источник питания представлен длинной и короткой параллельной линией. Набор элементов или батареи представлен набором длинных и коротких параллельных линий. В обоих случаях длинная линия представляет положительный вывод источника энергии, а короткая линия – отрицательный вывод. Прямая линия используется для обозначения соединительного провода между любыми двумя компонентами схемы.Электрическое устройство, которое оказывает сопротивление потоку заряда, обычно называется резистором и представлено зигзагообразной линией. Открытый переключатель обычно представлен разрывом по прямой линии, когда поднимает часть линии вверх по диагонали. Эти обозначения цепей будут часто использоваться в оставшейся части Урока 4, поскольку электрические цепи представлены схематическими диаграммами. Важно либо запомнить эти символы, либо часто обращаться к этому короткому списку, пока вы не привыкнете к их использованию.

В качестве иллюстрации использования электрических символов на принципиальных схемах рассмотрим следующие два примера.

Пример 1:

Описание со словами: Три D-элемента помещаются в аккумуляторную батарею для питания цепи, содержащей три лампочки.

Используя словесное описание, можно получить мысленную картину описываемого контура. Это словесное описание может быть представлено изображением трех ячеек и трех лампочек, соединенных проводами.Наконец, символы схемы, представленные выше, могут использоваться для обозначения той же схемы. Обратите внимание, что три набора длинных и коротких параллельных линий были использованы для представления аккумуляторной батареи с ее тремя D-ячейками. Обратите внимание, что каждая лампочка обозначена отдельным символом резистора. Прямые линии были использованы для соединения двух клемм батареи с резисторами и резисторов друг с другом.

Вышеупомянутые схемы предполагали, что три лампочки были соединены таким образом, что заряд, протекающий по цепи, проходил через каждую из трех лампочек последовательно.Путь положительного тестового заряда, покидающего положительный полюс батареи и проходящего через внешнюю цепь, будет включать прохождение через каждую из трех подключенных лампочек перед возвращением к отрицательной клемме батареи. Но разве это единственный способ подключения трех лампочек? Должны ли они быть подключены последовательно, как показано выше? Точно нет! Фактически, приведенный ниже пример 2 содержит то же словесное описание, при этом рисунок и схематические представления нарисованы по-разному.

Пример 2:

Описание со словами: Три D-элемента помещаются в аккумуляторную батарею для питания цепи, содержащей три лампочки.

Используя словесное описание, можно получить мысленную картину описываемого контура. Но на этот раз подключение лампочек выполняется таким образом, чтобы в цепи была точка, в которой провода отходят друг от друга.Место разветвления упоминается как узел . Каждая лампочка помещается в отдельную ветвь. Эти ответвления в конечном итоге соединяются друг с другом, образуя второй узел. Одиночный провод используется для подключения этого второго узла к отрицательной клемме аккумулятора.

Эти два примера иллюстрируют два распространенных типа соединений в электрических цепях. Когда в цепи присутствуют два или более резистора, они могут быть подключены последовательно или параллельно .Оставшаяся часть Урока 4 будет посвящена изучению этих двух типов соединений и их влияния на электрические величины, такие как ток, сопротивление и электрический потенциал. Следующая часть Урока 4 познакомит вас с различием между последовательным и параллельным подключением.

Проверьте свое понимание

1. Используйте символы цепей для построения принципиальных схем для следующих цепей:

а.Одиночный элемент, лампочка и выключатель помещены вместе в цепь, так что выключатель можно открывать и закрывать, чтобы включить лампочку.

г. Блок из трех D-элементов помещается в цепь для питания лампочки фонарика.

г.

г.

2. Используйте концепцию обычного тока, чтобы нарисовать непрерывную линию на схематической диаграмме справа, которая указывает направление обычного тока. Поместите стрелку на непрерывную линию.

Как читать схему

Добавлено в избранное Любимый 102

Обзор

Схемы

– это наша карта для проектирования, создания и устранения неисправностей схем.Понимание того, как читать схемы и следовать им, является важным навыком для любого инженера-электронщика.

Это руководство должно превратить вас в грамотного читателя схем! Мы рассмотрим все основные схематические символы:

Затем мы поговорим о том, как эти символы соединяются на схемах для создания модели цепи. Мы также рассмотрим несколько советов и рекомендаций, на которые следует обратить внимание.

Рекомендуемая литература

Понимание схем – это довольно базовый навык работы с электроникой, но есть несколько вещей, которые вы должны знать, прежде чем читать это руководство.Посмотрите эти уроки, если они звучат как пробелы в вашем растущем мозгу:

Условные обозначения (часть 1)

Готовы ли вы к шквалу компонентов схемы? Вот некоторые из стандартизованных основных схематических символов для различных компонентов.

Резисторы

Самые важные из схемных компонентов и символов! Резисторы на схеме обычно представлены несколькими зигзагообразными линиями с двумя выводами , выходящими наружу.В схемах, использующих международные символы, вместо волнистых линий может использоваться безликий прямоугольник.

Потенциометры и переменные резисторы

Переменные резисторы и потенциометры дополняют обозначение стандартного резистора стрелкой. Переменный резистор остается устройством с двумя выводами, поэтому стрелка просто расположена по диагонали посередине. Потенциометр – это трехконтактное устройство, поэтому стрелка становится третьей клеммой (дворником).

Конденсаторы

Обычно используются два символа конденсатора.Один символ представляет поляризованный (обычно электролитический или танталовый) конденсатор, а другой – неполяризованные колпачки. В каждом случае есть две клеммы, перпендикулярно входящие в пластины.

Символ с одной изогнутой пластиной указывает на то, что конденсатор поляризован. Изогнутая пластина обычно представляет собой катод конденсатора, который должен иметь более низкое напряжение, чем положительный анодный вывод. Знак плюс также должен быть добавлен к положительному выводу символа поляризованного конденсатора.

Катушки индуктивности

Катушки индуктивности обычно представлены сериями изогнутых выступов или петлевых катушек. Международные символы могут просто обозначать катушку индуктивности как закрашенный прямоугольник.

Переключатели

Коммутаторы

существуют во многих различных формах. Самый простой переключатель, однополюсный / однопозиционный (SPST), представляет собой две клеммы с полусоединенной линией, представляющей исполнительный механизм (часть, которая соединяет клеммы вместе).

Переключатели с более чем одним ходом, такие как SPDT и SP3T ниже, добавляют больше посадочных мест для привода.

Многополюсные переключатели обычно имеют несколько одинаковых переключателей с пунктирной линией, пересекающей средний привод.

Источники энергии

Так же, как существует множество вариантов питания вашего проекта, существует множество символов схем источника питания, помогающих указать источник питания.

Источники постоянного или переменного напряжения

В большинстве случаев при работе с электроникой вы будете использовать источники постоянного напряжения. Мы можем использовать любой из этих двух символов, чтобы определить, подает ли источник постоянный ток (DC) или переменный ток (AC):

Батарейки

Батарейки, будь то цилиндрические, щелочные AA или литий-полимерные аккумуляторные батареи, обычно выглядят как пара непропорциональных параллельных линий:

Чем больше пар линий, тем больше ячеек в батарее.Кроме того, более длинная линия обычно используется для обозначения положительной клеммы, а более короткая линия соединяется с отрицательной клеммой.

Узлы напряжения

Иногда – особенно на очень загруженных схемах – вы можете назначить специальные символы для узловых напряжений. Вы можете подключать устройства к этим символам с одним контактом , и они будут напрямую связаны с 5 В, 3,3 В, VCC или GND (землей). Узлы положительного напряжения обычно обозначаются стрелкой, направленной вверх, в то время как узлы заземления обычно включают от одной до трех плоских линий (или иногда стрелку или треугольник, направленную вниз).

Условные обозначения (часть 2)

Диоды

Базовые диоды обычно представляют собой треугольник, прижатый к линии. Диоды также поляризованы, поэтому для каждого из двух выводов требуются отличительные идентификаторы. Положительный анод – это вывод, входящий в плоский край треугольника. Отрицательный катод выходит за пределы линии символа (воспринимайте его как знак -).

Существует множество различных типов диодов, каждый из которых имеет специальный рифф на стандартном символе диода. Светодиоды (LED) дополняют символ диода парой линий, направленных в сторону. Фотодиоды , которые генерируют энергию из света (в основном, крошечные солнечные элементы), переворачивают стрелки и направляют их в сторону диода.

Другие специальные типы диодов, такие как диоды Шоттки или стабилитроны, имеют свои собственные символы с небольшими вариациями на штриховой части символа.

Транзисторы

Транзисторы

, будь то BJT или MOSFET, могут существовать в двух конфигурациях: положительно легированные или отрицательно легированные.Итак, для каждого из этих типов транзисторов есть как минимум два способа его нарисовать.

Биполярные переходные транзисторы (БЮТ)

БЮТ – трехполюсные устройства; у них есть коллектор (C), эмиттер (E) и база (B). Существует два типа BJT – NPN и PNP, и каждый имеет свой уникальный символ.

Контакты коллектора (C) и эмиттера (E) расположены на одной линии друг с другом, но на эмиттере всегда должна быть стрелка. Если стрелка указывает внутрь, это PNP, а если стрелка указывает наружу, это NPN.Мнемоника для запоминания: «NPN: n ot p ointing i n ».

Металлооксидные полевые транзисторы (МОП-транзисторы)

Как и BJT, полевые МОП-транзисторы имеют три терминала, но на этот раз они названы исток (S), сток (D) и затвор (G). И снова, есть две разные версии символа, в зависимости от того, какой у вас полевой МОП-транзистор с n-каналом или p-каналом. Для каждого типа полевого МОП-транзистора существует ряд часто используемых символов:

Стрелка в середине символа (называемая основной частью) определяет, является ли полевой МОП-транзистор n-канальным или p-канальным.Если стрелка указывает внутрь, это означает, что это n-канальный MOSFET, а если он указывает, это p-канал. Помните: «n is in» (своего рода противоположность мнемонике NPN).

Цифровые логические ворота

Все наши стандартные логические функции – AND, OR, NOT и XOR – имеют уникальные условные обозначения:

Добавление пузыря к выходу отменяет функцию, создавая NAND, NOR и XNOR:

У них может быть более двух входов, но формы должны оставаться такими же (ну, может быть, немного больше), и все равно должен быть только один выход.

Интегральные схемы

Интегральные схемы

решают такие уникальные задачи, и их так много, что они действительно не получают уникального обозначения схемы. Обычно интегральная схема представляет собой прямоугольник с выступающими по бокам выводами. Каждый вывод должен быть помечен как номером, так и функцией.

Схематические символы для микроконтроллера ATmega328 (обычно присутствующего на Arduinos), микросхемы шифрования ATSHA204 и микроконтроллера ATtiny45. Как видите, эти компоненты сильно различаются по размеру и количеству выводов.

Поскольку микросхемы имеют такой общий символ схемы, имена, значения и метки становятся очень важными. Каждая микросхема должна иметь значение, точно идентифицирующее имя микросхемы.

Уникальные ИС: операционные усилители, регуляторы напряжения

Некоторые из наиболее распространенных интегральных схем получают уникальный символ схемы. Обычно вы увидите операционные усилители, расположенные, как показано ниже, с 5 выводами: неинвертирующий вход (+), инвертирующий вход (-), выход и два входа питания.

Часто в один корпус интегральной схемы встроено два операционных усилителя, для которых требуется только один вывод для питания и один для заземления, поэтому тот, что справа, имеет только три контакта.

Простые регуляторы напряжения обычно представляют собой трехконтактные компоненты с входными, выходными и заземляющими (или регулирующими) контактами. Обычно они имеют форму прямоугольника с выводами слева (вход), справа (выход) и внизу (заземление / регулировка).

Разное

Кристаллы и резонаторы

Кристаллы или резонаторы обычно являются важной частью схем микроконтроллера. Они помогают обеспечить тактовый сигнал. Кристаллические символы обычно имеют два вывода, в то время как резонаторы, которые добавляют два конденсатора к кристаллу, обычно имеют три вывода.

Заголовки и разъемы

Будь то обеспечение питания или отправка информации, разъемы необходимы для большинства цепей. Эти символы различаются в зависимости от того, как выглядит разъем, вот пример:

Двигатели, трансформаторы, динамики и реле

Мы объединим их вместе, так как они (в основном) все так или иначе используют катушки. Трансформаторы (не самые очевидные) обычно включают две катушки, прижатые друг к другу, с парой линий, разделяющих их:

Реле обычно соединяют катушку с переключателем:

Динамики и зуммеры обычно имеют форму, аналогичную их реальным аналогам:

Двигатели

и обычно имеют обведенную буквой «М», иногда с небольшим количеством украшений вокруг клемм:

Предохранители и PTC

Предохранители и PTC – устройства, которые обычно используются для ограничения больших скачков тока – каждое имеет свой уникальный символ:

Символ PTC на самом деле является общим символом для термистора , резистора, зависящего от температуры (обратите внимание на международный символ резистора там?).

---

Без сомнения, многие символы схем не включены в этот список, но те, что указаны выше, должны дать вам 90% грамотности в чтении схем. В общем, символы должны иметь довольно много общего с реальными компонентами, которые они моделируют. Помимо символа, каждый компонент на схеме должен иметь уникальное имя и значение, которое в дальнейшем помогает его идентифицировать.

Обозначения и значения имен

Один из важнейших ключей к схемотехнической грамотности – это способность распознавать, какие компоненты какие.Компонентные символы рассказывают половину истории, но для завершения каждый символ должен сочетаться с именем и значением.

Имена и значения

Значения помогают точно определить, что такое компонент. Для схемных компонентов, таких как резисторы, конденсаторы и катушки индуктивности, значение говорит нам, сколько у них Ом, фарад или генри. Для других компонентов, таких как интегральные схемы, значением может быть просто название микросхемы. Кристаллы могут указывать свою частоту колебаний как свою ценность.По сути, значение компонента схемы вызывает его наиболее важную характеристику .

Компонент Имена обычно представляют собой комбинацию одной или двух букв и числа. Буквенная часть имени определяет тип компонента – R для резисторов, C для конденсаторов, U для интегральных схем и т. Д. Каждое имя компонента на схеме должно быть уникальным; если в цепи несколько резисторов, например, они должны называться R ₁ , R ₂ , R ₃ и т. д.Имена компонентов помогают нам ссылаться на определенные точки на схемах.

Префиксы имен довольно хорошо стандартизированы. Для некоторых компонентов, таких как резисторы, префикс – это просто первая буква компонента. Другие префиксы имен не столь буквальны; катушки индуктивности, например, L (потому что ток уже прошел I [но он начинается с C … электроника – глупое место]). Вот краткая таблица общих компонентов и их префиксов:

Diodes Diodes

Имя Идентификатор	Компонент
R	Резисторы
C	Конденсаторы
L	Индукторы
S	16	Переключатели
Q	Транзисторы
U	Интегральные схемы
Y	Кристаллы и осцилляторы

Хотя тезисы являются «стандартизированными» названиями символов компонентов, они не всегда соблюдаются.Вы можете увидеть интегральные схемы с префиксом IC вместо U , например, или кристаллы с маркировкой XTAL вместо Y . Используйте свой здравый смысл при диагностике, какая часть есть какая. Символ обычно должен передавать достаточно информации.

Чтение схемы

Понимание того, какие компоненты есть на схеме, – это более чем полдела на пути к ее пониманию. Теперь все, что осталось, – это определить, как все символы связаны друг с другом.

Сети, узлы и метки

Схематические цепи показывают, как компоненты соединяются в цепи. Цепи представлены в виде линий между клеммами компонентов. Иногда (но не всегда) они имеют уникальный цвет, например, зеленые линии на этой схеме:

Соединения и узлы

Провода могут соединять две клеммы вместе, или их можно соединять десятки. Когда провод разделяется на два направления, образуется соединение . На схемах изображаем стыки с узлами , маленькими точками на пересечении проводов.

Узлы

дают нам возможность сказать, что «провода, пересекающие это соединение , соединены ». Отсутствие узла на стыке означает, что два отдельных провода просто проходят мимо, не образуя никакого соединения. (При разработке схем обычно рекомендуется по возможности избегать этих несвязанных перекрытий, но иногда это неизбежно).

Сетевые имена

Иногда, чтобы схема была более разборчивой, мы даем цепи имя и маркируем ее, а не прокладываем провод по всей схеме.Предполагается, что цепи с таким же именем подключены, даже если между ними нет видимого провода. Имена могут быть написаны прямо поверх сети, или они могут быть «тегами», свисающими с провода.

Подключается каждая цепь с таким же именем, как на этой схеме для коммутационной платы FT231X. Имена и метки помогают сохранить схемы от слишком хаотичного (представьте, если бы все эти цепи были действительно соединены проводами). Цепям

обычно дается имя, в котором конкретно указывается назначение сигналов на этом проводе.Например, цепи питания могут быть обозначены «VCC» или «5V», а цепи последовательной связи – «RX» или «TX».

Советы по чтению схем

Определить блоки

Действительно обширные схемы следует разбивать на функциональные блоки. Это может быть раздел для ввода мощности и регулирования напряжения, или раздел микроконтроллера, или раздел, посвященный разъемам. Попытайтесь распознать, какие секции какие, и проследить за цепочкой от входа к выходу. По-настоящему хорошие разработчики схем могут даже выложить схему в виде книги: входы слева, выходы – справа.

Если ящик схемы действительно хорош (например, инженер, который разработал эту схему для RedBoard), они могут разделить части схемы на логические помеченные блоки.

Распознать узлы напряжения

Узлы напряжения – это одноконтактные компоненты схемы, к которым мы можем подключать клеммы компонентов, чтобы назначить им определенный уровень напряжения. Это специальное приложение имен цепей, означающее, что все клеммы, подключенные к узлу напряжения с одинаковым именем, соединены вместе.

Узлы напряжения с одинаковыми названиями – например, GND, 5 В и 3,3 В – все подключены к своим аналогам, даже если между ними нет проводов.

Узел заземления особенно полезен, потому что очень многие компоненты нуждаются в заземлении.

Справочные материалы по компонентам

Если в схеме есть что-то, что не имеет смысла, попробуйте найти таблицу для наиболее важного компонента. Обычно компонент, выполняющий большую часть работы со схемой, – это интегральная схема, такая как микроконтроллер или датчик.Обычно это самый крупный компонент, часто расположенный в центре схемы.

Ресурсы и дальнейшее развитие

Вот и все, что нужно для чтения схем! Зная символы компонентов, отслеживание цепей и определение общих меток. Понимание того, как работает схема, открывает вам целый мир электроники! Ознакомьтесь с некоторыми из этих руководств, чтобы попрактиковаться в новых знаниях схемотехники:

• Делители напряжения – это одна из самых основных принципиальных схем.Узнайте, как с помощью всего двух резисторов превратить большое напряжение в меньшее!
• Как использовать макетную плату – Теперь, когда вы знаете, как читать схемы, почему бы не сделать ее! Макетные платы – отличный способ создавать временные функциональные прототипы схем.
• Работа с проводом – Или пропустите макет и сразу начните с проводки. Умение разрезать, зачищать и подключать провода – важный навык электроники.
• Последовательные и параллельные цепи – Построение последовательных или параллельных цепей требует хорошего понимания схем.
• Шитье токопроводящей нитью – Если вы не хотите работать с проволокой, как насчет создания схемы электронного текстиля с токопроводящей нитью? В этом прелесть схематических схем, одна и та же схематическая схема может быть построена множеством различных способов с использованием различных носителей.

Условные обозначения на схеме

– основные символы, которые вы должны знать

Чтобы читать схемы, вы должны знать условные обозначения. Но не нужно их все запоминать.Для начала обычно достаточно знать аккумулятор, резистор, конденсатор, транзистор, диод, светодиод и переключатель.

Позже, когда вы встретите символы, которых вы не знаете, вы можете вернуться сюда, чтобы определить, что это такое.

Ниже приводится обзор наиболее часто используемых символов на принципиальных схемах.

Аккумулятор

Символ батареи показан ниже.

Предполагается, что большая и маленькая линии представляют одну ячейку батареи, так что изображение ниже предполагает двухэлементную батарею на 3 В.Но обычно люди просто рисуют символ батареи с одной или двумя ячейками, независимо от их напряжения.

Конденсатор

Конденсаторы поляризованы или нет. Символы, которые обычно используются для этих двух, показаны ниже.

Поляризованный конденсатор помечен знаком «+». Важно различать эти два элемента, поскольку поляризованный конденсатор необходимо правильно разместить в соответствии со знаком «+».

Условные обозначения поляризованных и неполяризованных конденсаторов

Резистор

Условное обозначение резистора нарисовано двумя разными способами.Резистор американского типа изображен в виде зигзагообразного резистора, а резистор европейского типа – в виде прямоугольного резистора.

Хоть я и из Европы, мне нравится рисовать зигзагообразные версии. Я думаю, что это легче рисовать и выглядит лучше.

Резистор в американском стиле Резистор европейского типа

Потенциометр

Потенциометр нарисован несколькими способами. Символ обычно изображается в виде резистора со стрелкой поперек или направленной вниз, как показано ниже.

Диод

Семейство диодов имеет несколько разных обозначений, потому что существует несколько разных типов диодов. Ниже представлен стандартный диод, стабилитрон, диод Шоттки и светодиод (LED).

Различные символы диодов

Схематические символы транзистора

Наиболее распространенными типами транзисторов являются биполярный переходной транзистор (BJT), транзистор Дарлингтона и полевой транзистор (FET). Схематические обозначения для этих типов показаны ниже:

Обозначения транзисторов

Интегральная схема

Интегральная схема (ИС) обычно изображается в виде прямоугольной коробки с выводами.Ниже показан пример CMOS IC 4017.

Схематическое изображение микросхемы 4017

Логические ворота

Вот схематические символы для логических вентилей:

Логические ворота

Индуктор

Символ катушки индуктивности выглядит как спиральный провод, так как это, по сути, катушка индуктивности.

Трансформатор

Обозначение трансформатора выглядит как две катушки индуктивности с чем-то между ними. Это потому, что это в основном трансформатор.

Символ трансформатора

Переключатель

Выключатель может быть представлен на принципиальной схеме множеством способов. Ниже приведены несколько примеров:

Три разных символа переключателя

Операционный усилитель

Операционный усилитель или «операционный усилитель» представлен в виде треугольника с двумя входами и одним выходом. В некоторых случаях контакты блока питания удаляются, но вам все равно нужно их подключить, чтобы он работал.

Символы питания

На больших принципиальных схемах обычно много подключений к источнику питания.Для упрощения обычно используются символы питания для заземления и VDD (или VCC), как показано ниже.

Обозначения мощности для заземления и VDD

В цепях с двойным питанием, положительным, нейтральным и отрицательным, у вас обычно есть третий символ мощности, который выглядит как символ VDD, только в перевернутом виде.

Фоторезистор

Обозначение фоторезистора – или светозависимого резистора (LDR) – выглядит как резистор в круге со стрелками, направленными внутрь.

Кристалл

Кристалл – это компонент, используемый для создания стабильной тактовой частоты, часто для микроконтроллеров.На принципиальных схемах это выглядит так:

Предохранитель

Предохранители часто используются в цепях с более высоким напряжением. Обозначение предохранителя выглядит так:

Возврат от условных обозначений к электронным схемам

Условные обозначения на схеме

| LEARN.PARALLAX.COM

По мере прохождения различных руководств по микроконтроллерам Parallax вы увидите схемы, описывающие схемы, которые необходимо построить. Ниже приведен список общих символов, которые вы можете увидеть на этих схемах. Фотографии некоторых распространенных компонентов включены, но обратите внимание, фотографии НЕ в масштабе!

Берегите глаза! При построении электрических цепей рекомендуется использовать защитные очки.Некоторые устройства, особенно поляризованные, такие как электролитические и танталовые конденсаторы, могут взорваться, если включить их в цепь наоборот. Всегда отключайте питание при создании или изменении схемы. Всегда дважды проверяйте проводку поляризованных компонентов перед повторным включением питания.

---

Провод

Этот символ обозначает электрическое соединение. Для этого в макетной схеме можно использовать перемычку.

---

Провода (подключены)

Этот символ обозначает общее электрическое соединение между двумя компонентами.При построении схемы это электрическое соединение может быть выполнено путем подключения вывода каждого компонента к одному и тому же ряду макета.

---

Провода (не подключены)

Этот символ обозначает провода, которые пересекаются на схеме для удобства рисования, но на самом деле не соединяются в цепи. Не дайте себя обмануть!

---

Напряжение питания постоянного тока

Эти символы показывают, какое напряжение необходимо подать в вашу цепь; они также могут отображать диапазон значений или обозначаться как Vcc , Vdd или Vin .

---

Земля

Этот символ обозначает ноль вольт. Он может быть немаркирован или иметь маркировку GND (показано), Vss или Vee .

---

Нет соединения (NC)

Этот символ представляет собой штырь или провод (от датчика или компонента), которые электрически не подключены к цепи. Этот символ может быть без надписи или с номером nc (показано).

Здесь нечего показывать!

---

Резистор

Резистор

А ограничивает электрический ток.Сопротивление выражается в омах, часто обозначается символом омега. На схеме значение сопротивления обычно указывается рядом с символом (показанным). Щелкните здесь, чтобы узнать о считывании цветовых кодов резисторов.

---

Потенциометр (переменный резистор)

Потенциометр, также известный как переменный резистор, имеет значение сопротивления, определяемое положением внутреннего стеклоочистителя (показано стрелкой). Метка и / или верхнее максимальное значение сопротивления могут быть показаны рядом с символом на схеме, как в приведенном ниже примере 10 кОм..

---

Конденсатор, неполярный (монолитный)

Конденсаторы накапливают электрическую энергию. Неполярные конденсаторы не имеют положительных и отрицательных выводов, поэтому не существует «неправильного способа» их подключения в цепи. Конденсаторы хранят электрический заряд, как крошечные батарейки. Единица измерения – фарад. С микроконтроллерами вы, вероятно, увидите эти общие подмодули:

• миллифарад (мФ) – тысячные доли фарада
• микрофарад (мкФ) – миллионные доли фарада
• нанофарад (нФ) – миллиардные доли фарада
• пикофарад (пф) – триллионные доли фарада

103 на 0.Конденсатор 01 мкФ – это количество пикофарад: 10 + 3 нуля или 10 000, что составляет 1 × 10 ⁴ .

ВНИМАНИЕ! Некоторые конденсаторы, изготовленные из тантала, похожи на неполяризованные монолитные конденсаторы. Но танталовые конденсаторы поляризованы! Танталовые конденсаторы, включенные в цепь в обратном направлении, могут взорваться и высвободить фрагменты с высокой скоростью. Используйте защитные очки при построении цепей с незнакомыми конденсаторами и другими потенциально поляризованными частями.)

---

Конденсатор, поляризованный (электролитический)

Электролитические конденсаторы накапливают электрическую энергию, но могут быть подключены в цепь только одним способом. Положительный вывод электролитического конденсатора обозначен знаком плюс. Вы должны соблюдать осторожность, чтобы правильно подключить положительный и отрицательный выводы поляризованных конденсаторов. Изменение направления тока путем помещения их в обратном направлении может привести к взрыву конденсатора! См. Конденсаторы выше для объяснения единиц.

---

Светоизлучающий диод (LED)

светодиодов преобразуют электрическую энергию в свет; они обычно используются для индикации состояния цепи.Положительный вывод (анод) – это плоское пятно треугольника. Светодиоды выпускаются в разных упаковках, таких как отдельные светодиоды и модули, которые включают несколько в одном корпусе.

---

Транзистор

Транзисторы контролируют ток.

---

Фототранзистор

Фототранзисторы ограничивают или позволяют току течь пропорционально количеству обнаруженного света.

---

Кнопки и контактные переключатели

Переключатели с нормально разомкнутыми контактами позволяют току проходить через цепь только при физическом включении.В случае кнопок (левое изображение), кнопка должна быть нажата или удерживаться, чтобы позволить току течь. В случае схем усов (правое изображение), усы необходимо коснуться или удерживать против столбов или коллекторов, чтобы позволить току течь. Этот тип переключателя называется «нормально разомкнутым», потому что его состояние по умолчанию – «не нажат» или «разомкнут».

---

Инфракрасный приемник

Инфракрасные приемники обнаруживают свет, излучаемый инфракрасными светодиодами. Эти устройства часто используются вместе в цепи для обнаружения и / или предотвращения препятствий.Эти устройства имеют три соединения: питание, заземление и сигнал.

---

Пьезо-динамик

Пьезо динамик издает звук, когда на его клеммы подается напряжение. На условном обозначении положительный вывод представлен знаком плюса. Обратите внимание на положительный вывод, отмеченный знаком плюса на корпусе динамика.

---

Вывод микроконтроллера

Этот символ представляет контакт ввода-вывода микроконтроллера, работающий как выход, то есть отправляющий сигнал через схему на другое устройство.Заостренный конец этого символа обращен в сторону от метки контактов ввода / вывода, например P0, P1, P2 и т. Д.

---

Входной контакт микроконтроллера

Этот символ представляет контакт ввода-вывода микроконтроллера, работающий как вход, то есть принимающий сигнал через схему от другого устройства. Заостренный конец этого символа обращен к метке контактов ввода / вывода, например P0, P1, P2 и т. Д.

---

Двунаправленный вывод микроконтроллера

Этот символ представляет контакт ввода / вывода микроконтроллера, функционирующий как вход и выход в цепи.Он будет отправлять сигналы и получать сигналы от другого устройства во время работы программы приложения. Один конец этого символа указывает на метку контакта ввода / вывода, такую ​​как P0, P1, P2 и т. Д., Другой конец указывает в сторону.

.
