Устройство и принцип действия понижающего трансформатора

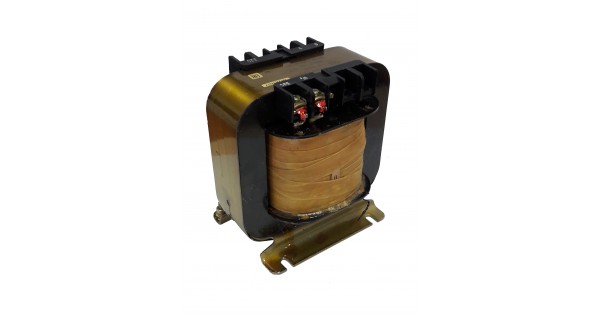

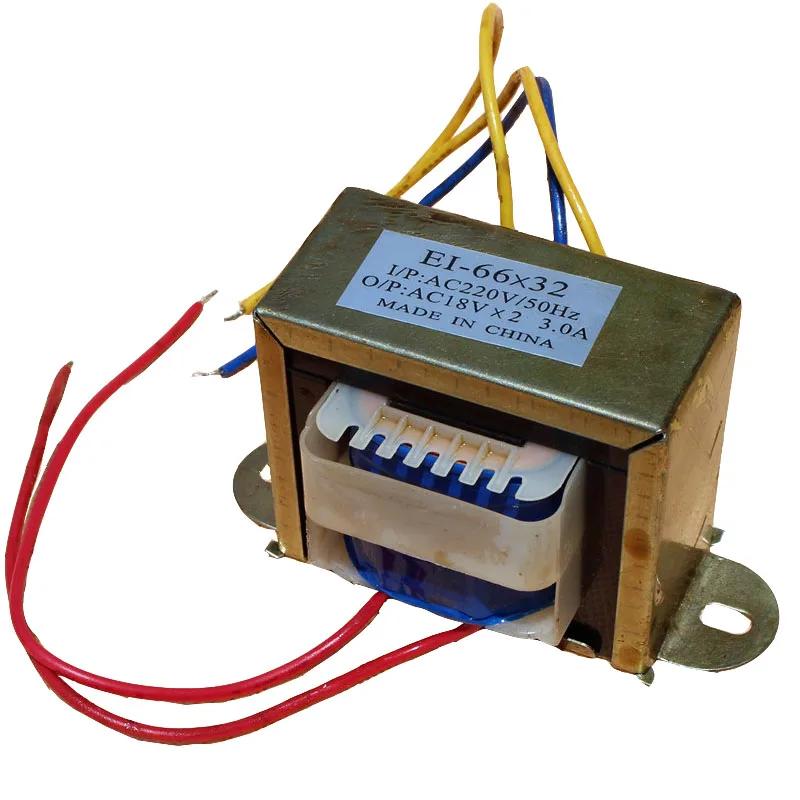

Трансформатор понижающий представляет собой электромагнитный прибор, который состоит из ферромагнитного сердечника и двух проволочных обмоток – первичной и вторичной.


Трансформатор понижающий представляет собой электромагнитный прибор, который состоит из ферромагнитного сердечника и двух проволочных обмоток – первичной и вторичной.

Магнитопровод – это совокупность элементов ферромагнитного материала (обычно электротехническая сталь), которые собраны в определенной геометрической форме. В нем происходит локализация основного магнитного поля трансформатора понижающего.

Вся магнитная система вместе со всеми компонентами называется остовом. При этом часть, где располагаются основные обмотки, называют стержнем.

А часть, необходимая для замыкания магнитной цепи, – это ярмо.

В соответствии с расположением стержней в пространстве понижающий трансформатор может иметь плоскую, пространственную, симметричную либо несимметричную магнитную систему.

Понижающие трансформаторы напряжения отличаются конструктивными особенностями. Производители делают выбор в пользу одной из двух концепций – броневая или стержневая. Принципиальное отличие технических решений сводится к тому, что в первом случае обмотки заключены в сердечнике броневого типа, а во втором – сердечник заключен в обмотках стержневого типа. При этом в устройствах первого типа ось обмоток может располагаться вертикально или горизонтально, в то время когда во втором случае – ось размещается вертикально.

Однако способ производства не влияет на эксплуатационные характеристики и надежность устройства. Предприятие выбирает тот вариант, который считает наилучшим с точки зрения организации технологического процесса.

Принцип действия понижающего трансформатора основан на использовании явления взаимной индукции, которая действует через магнитное поле, и обеспечивает передачу электроэнергии из одного контура устройства в другой.

На сегодняшний день в продаже представлен трансформатор понижающий различных типов и видов: одно- или трехфазный, с открытым корпусом или с защитным кожухом.

Одна из важнейших характеристик прибора – это коэффициент трансформации, который не должен превышать 1.

В зависимости от модификации устройство преобразовывает электрический ток разного начального напряжения, которое может достигать 660В. Трансформатор, понижающий до 220В, получил наибольшее распространение. Существует также понижающий до 380 Вольт трансформатор.

В соответствии с предъявляемыми требованиями для каждого случая выходное напряжение может быть разным: например, трансформатор понижающий до 36 Вольт, а также 12, 24, 42В и т.

д.

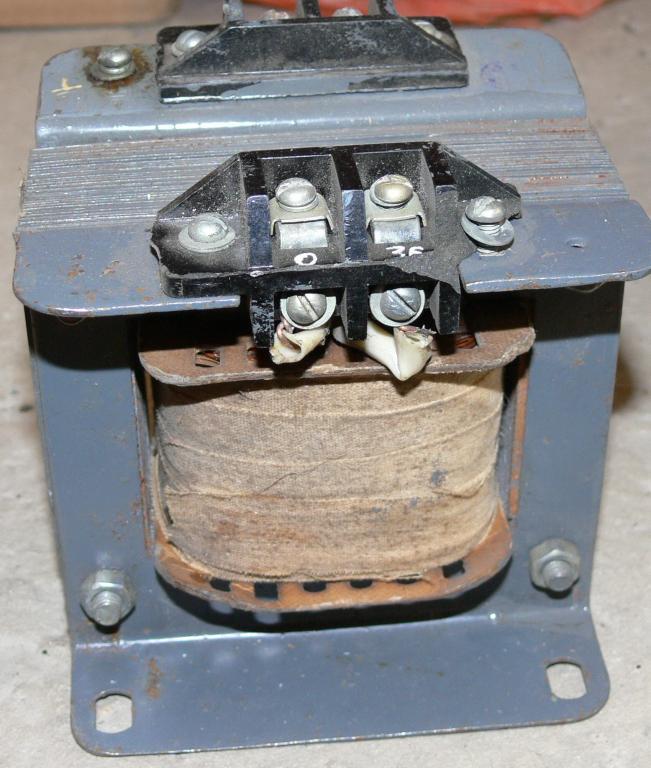

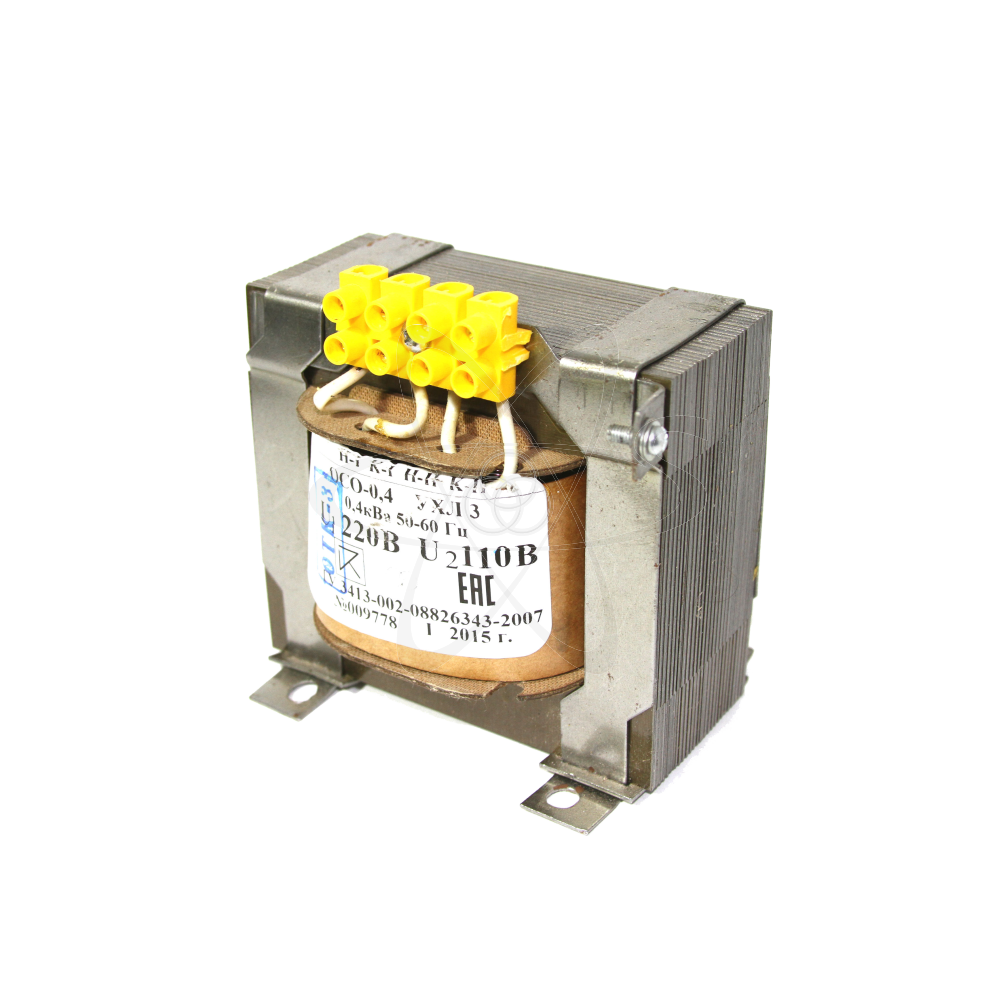

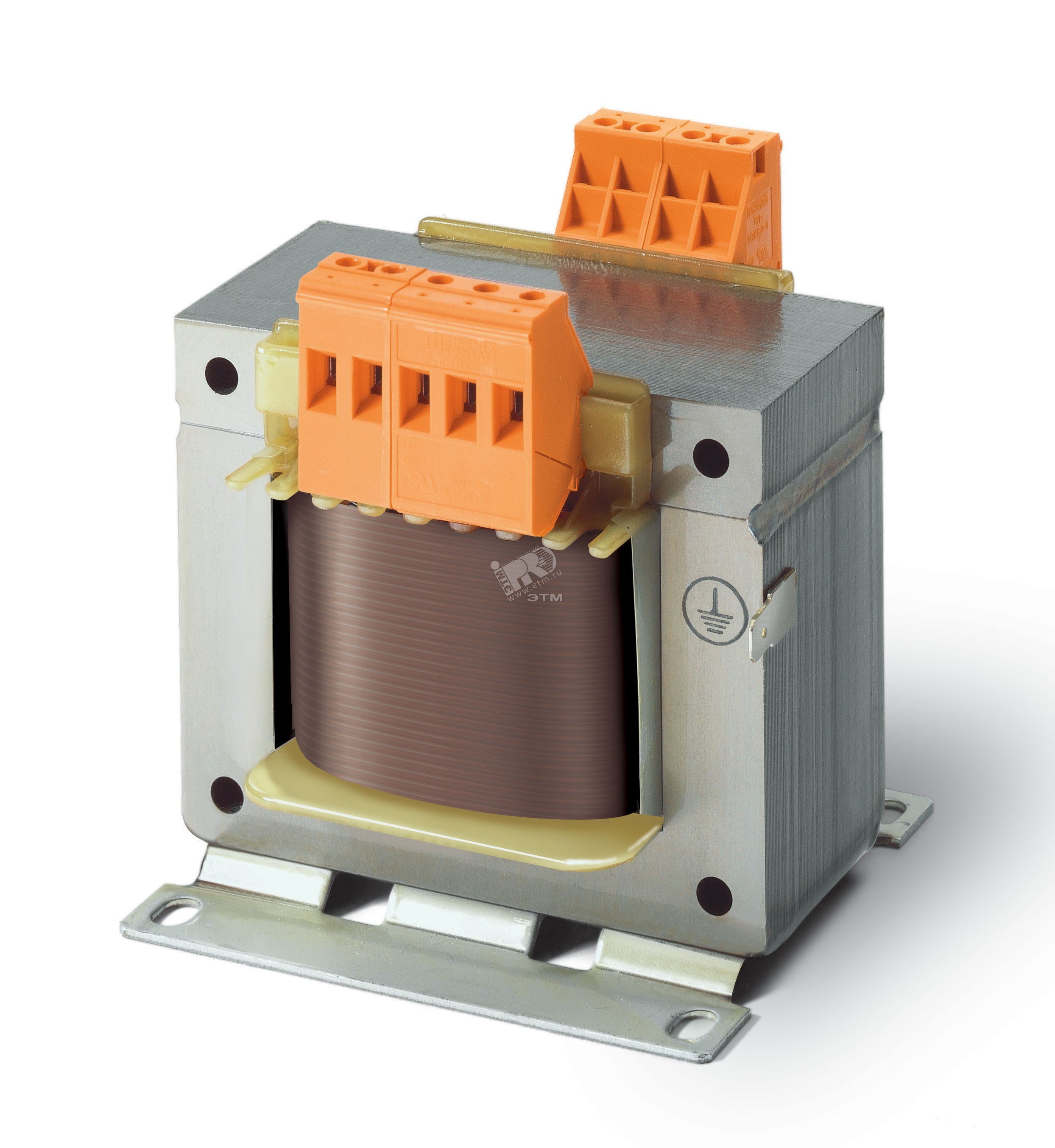

Понижающий трансформатор (220B 110В) обеспечивает нормальную работу оборудования и электроприборов, которые изготовлены в странах, где нормы сетей электропитания отличаются от российского стандарта.

Понижающие трансформаторы напряжения имеют широкую область применения, однако чаще всего они используются в источниках питания различных приборов и в электросетях. Выбор конкретного устройства необходимо осуществлять с учетом определенных запросов для каждого отдельного случая.

Какой трансформатор называется повышающим а какой понижающим?

Существует много разных электрических  устройств. Рассмотрим одно из основных и распространенных дошедших до наших дней и не потерявшей своей актуальности – трансформатор. Это устройство служит для повышения или уменьшения напряжения в электрических цепях, частоты и числа фаз переменного электрического тока. По изменению напряжения тока они делятся на понижающие  и повышающие значение напряжения сети.

  Какой трансформатор называется повышающим а какой понижающим?

Понижающий  трансформатор уменьшает напряжение тока в электрической цепи. Технически – это реализуется за счет разности напряжений между первичной обмотки устройства и вторичной.

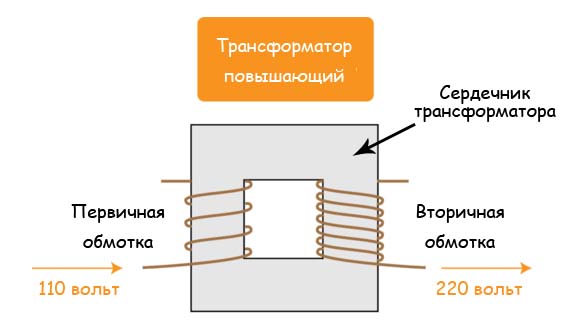

 Какой трансформатор называется повышающим? Повышающий трансформатор повышает значение напряжения электрического тока. На первичной обмотке оно ниже, а на вторичной выше. Тем самым на выходе прибора напряжение выше и за счет определенного числа витков обмотки и сечения имеет нужное значение.

Автотрансформаторы

Наряду с обычными трансформаторами часто в быту и промышленности применяются автотрансформаторы. Отличие от обычных состоит в том, что первичную и вторичную обмотку связывает не только магнитное поле, но и электрическая связь. Мощность в этом устройстве передается не только за счет магнитного поля, но и за счет электрической связи.

Какой трансформатор называют повышающим и какой понижающим в автотрансформаторах?  Принципы заложены те же. Какой трансформатор повышающий, а какой понижающий можно определить по соответствующей маркировке. Есть и универсальные устройства, которые выполняют обе функции на понижение и на повышение. Автотрансформаторы широко применяются в цепях  большой мощности и высокого напряжения и, а также регулируют напряжение  в устройствах небольшой мощности.

Как подобрать трансформатор

Чтобы грамотно выбрать  трансформатор необходимо вначале ознакомится с характеристиками приборов  сети, для которой вы будите покупать трансформатор. Узнать их потребляемую мощность и напряжение.

Далее узнать входное напряжение сети. Зная эти значения можно начать подбирать  устройство. Определим, вначале, нам необходим повышающий или понижающий трансформатор.  Какой трансформатор называют повышающим? Такой, у которого напряжение на входе меньше чем на выходе. Если приборы у нас потребляют напряжение больше, чем на входе сети, то выберем повышающий. Если нет – понижающий.

Смотрим на сумму значений мощности потребляемых приборов. Подбираем трансформатор с выходным параметром соответствующим этой мощности, добавив 20% и напряжению этих приборов.

Входное напряжение устройства должно соответствовать напряжению сети.

Трансформатор ставим в безопасное место и обязательно заземляем.

Часто покупатели затрудняются в выборе трансформатора. В сложностях подсчета мощности потребляемых приборов. Какой трансформатор является повышающим , какой понижающим. Что выбрать и так далее. Проще обратиться к нашему специалисту и он все сделает. Рассчитает и подберет универсальный автотрансформатор на все случаи, когда будет необходимо добавить какой либо новый потребляющий прибор.

Понижающий трансформатор и все аспекты его выбора

Большинство бытовых приборов не могут напрямую подключаться к электросети в 220В. Для их питания необходимо пониженное напряжение и получить его можно только при использовании специального оборудования. К таким приборам относится понижающий силовой трансформатор. Этот прибор способен преобразовывать переменное напряжение одного значения в такой же параметр, только с другими показателями. Он широко используется в радиоэлектронной и электротехнической отраслях промышленности, в быту.

Конструктивные особенности

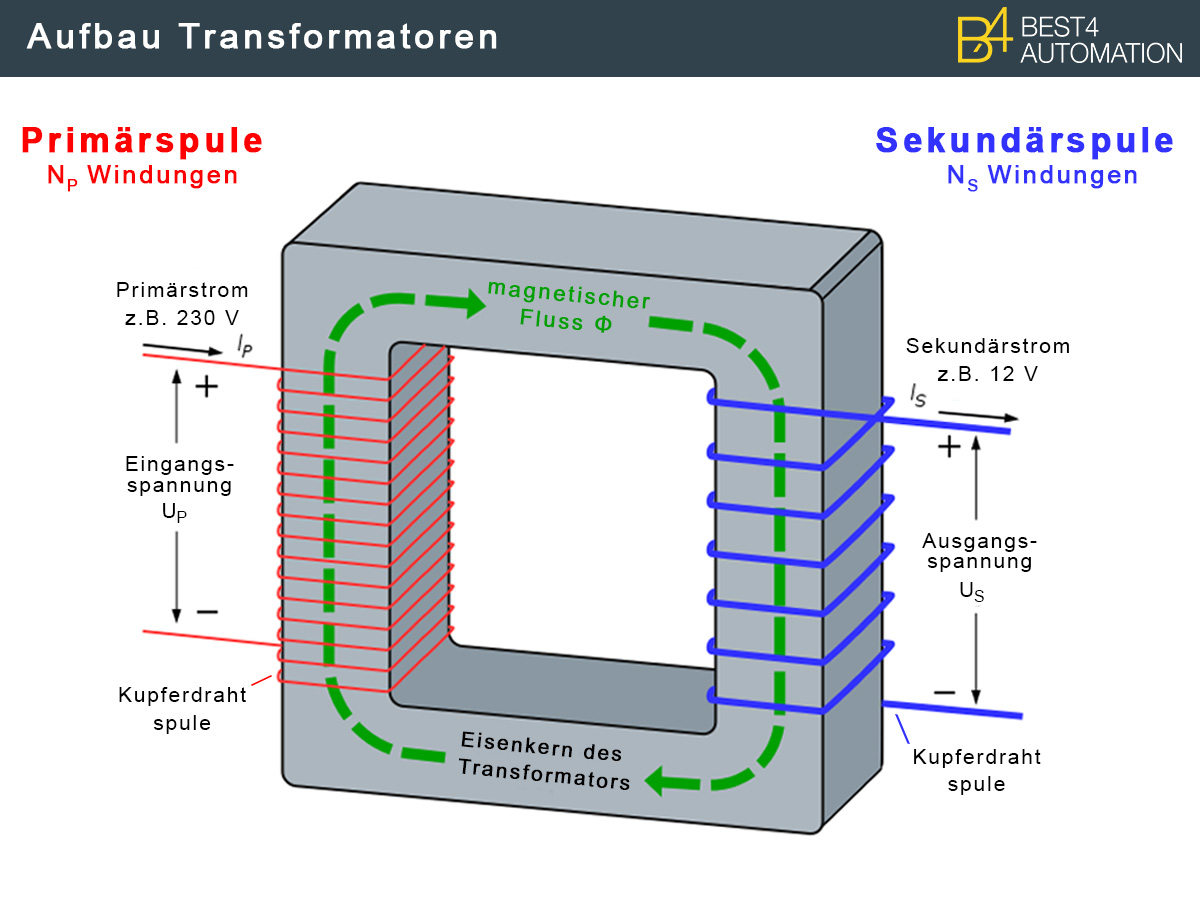

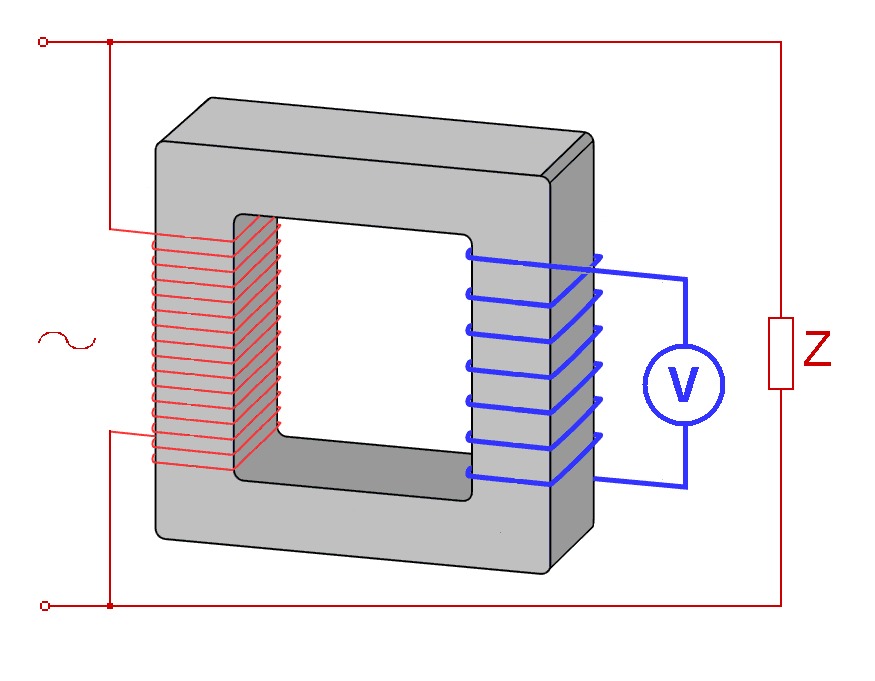

Схема трансформатора

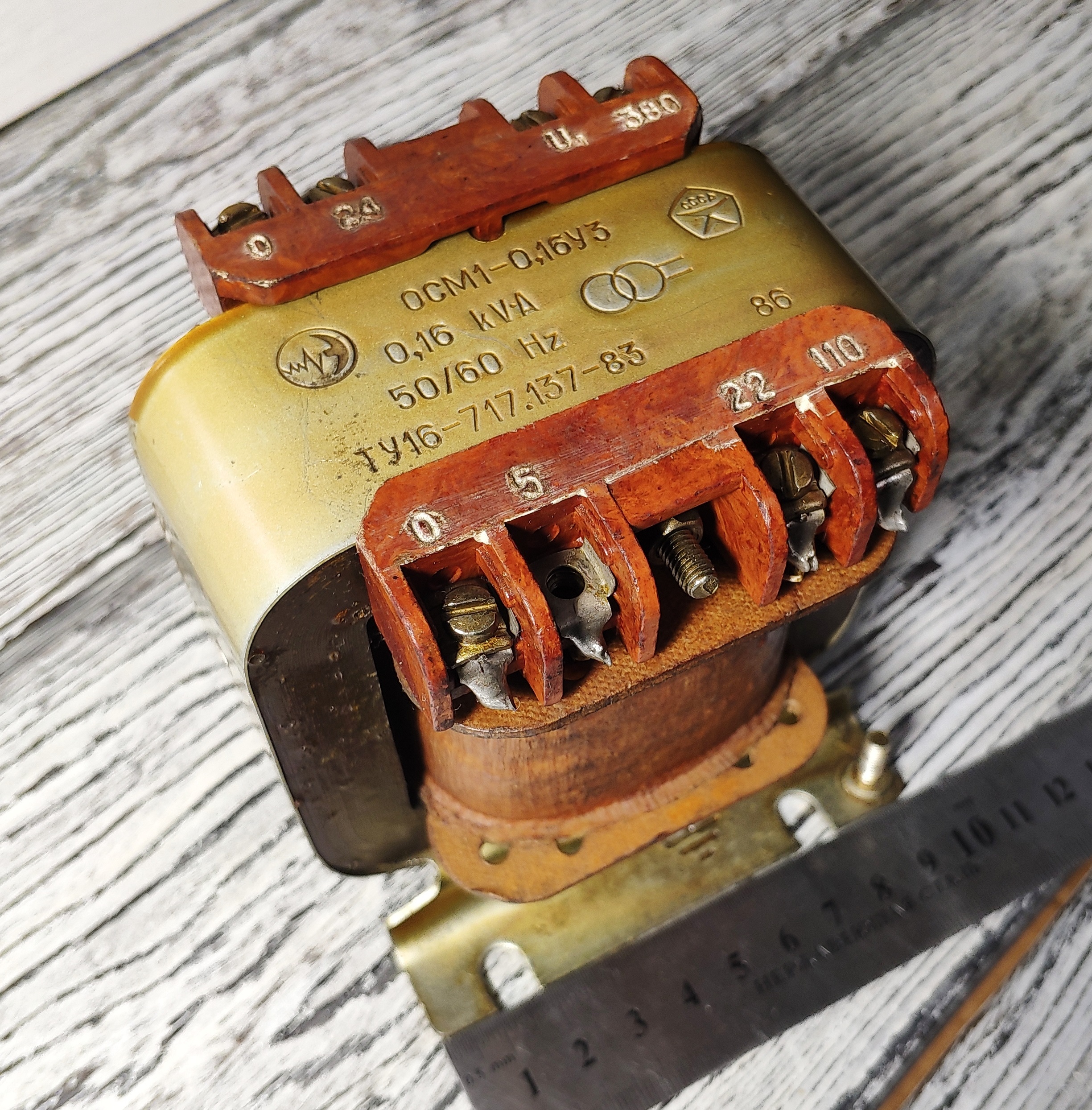

Основным блоком агрегата является ферромагнитная катушка. Ее обмотки выполнены из медных проводов. По принципу действия они делятся на первичные – на них подается напряжение из сети и вторичные – с которых оно снимается потребителями.

Между собой их связывает переменное магнитное поле, наводимое в сердечнике трансформатора электронного понижающего. При этом между ними отсутствует электрический контакт. У таких моделей число витков на первичной обмотке больше, чем у вторичной, что приводит к уменьшению параметров на выходе.

Все рабочие детали трансформатора напряжения понижающего, располагаются в корпусе, но есть приборы и не имеющие его. Наличие или отсутствие кожуха зависит от технологии изготовления устройства. В одном случае – это сердцевина, заключенная в обмотке, выполненной в стержневом виде. Во втором сердечник находится внутри броневого вида, при котором витки могут располагаться как вертикально, так и горизонтально.

На чем основывается работа оборудования

Функционирование таких приборов основывается на законе Фарадея или явлении электромагнитной индукции. Она заключается в следующем. На первичную обмотку трансформатора электронного понижающего поступает напряжение. При этом переменный ток проходя через нее приводит к созданию магнитного поля. Это обеспечивает появление напряжения во вторичной обмотке за счет возбуждения электродвижущей силы.

Смотрим видео, принцип работы прибора:

Соотношение параметров приблизительно соответствует числу витков в соответствующих обмотках трансформаторов понижающих однофазных. Поэтому уменьшение напряжения приводит к повышению силы тока. Кроме этого в процессе работы оборудования неизбежны незначительные потери энергии, не превышающие 2-3% и мощности.

Виды и их особенности

Приборы, используемые для преобразования напряжения, представлены различными модификациями. В зависимости от типа сердечника они подразделяются на:

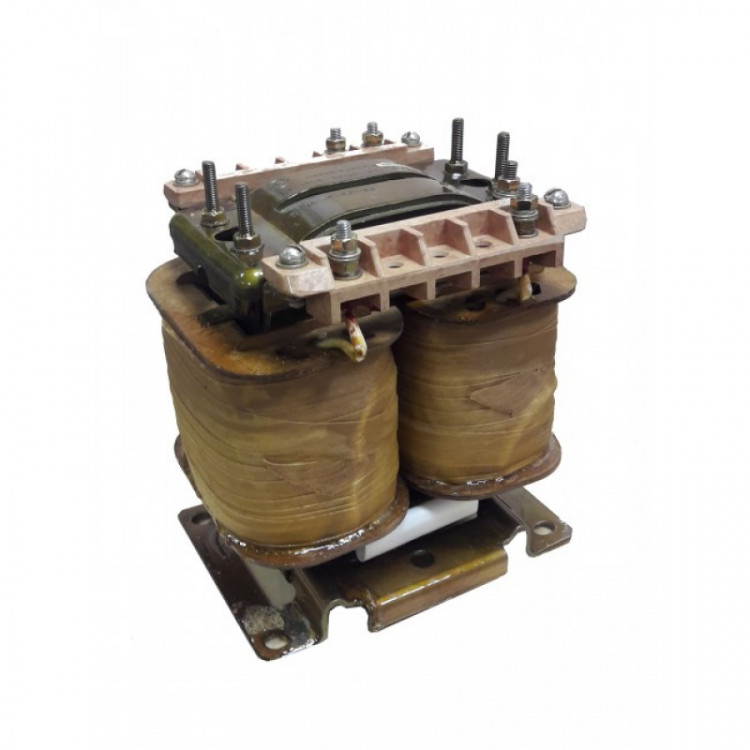

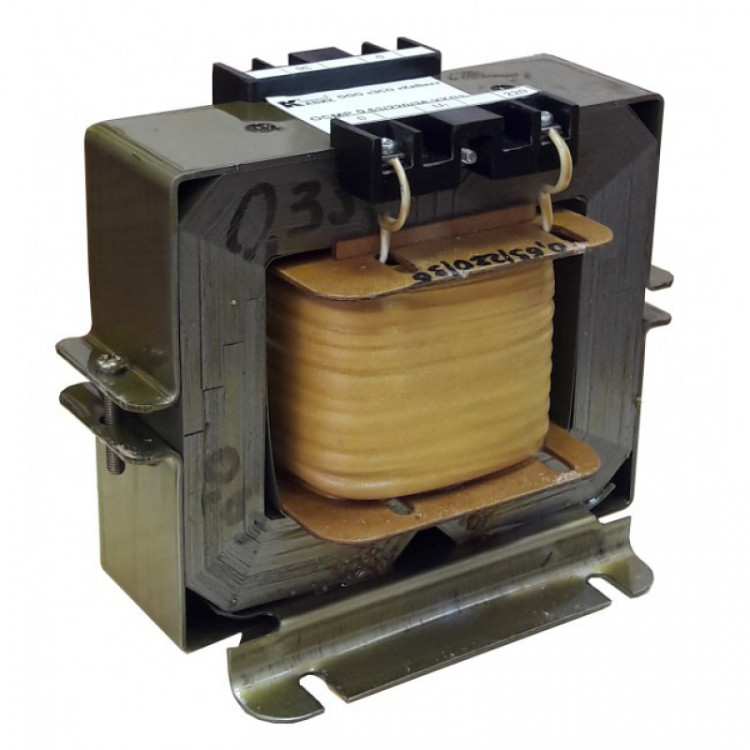

  1. Стержневые;
  2. Броневые;

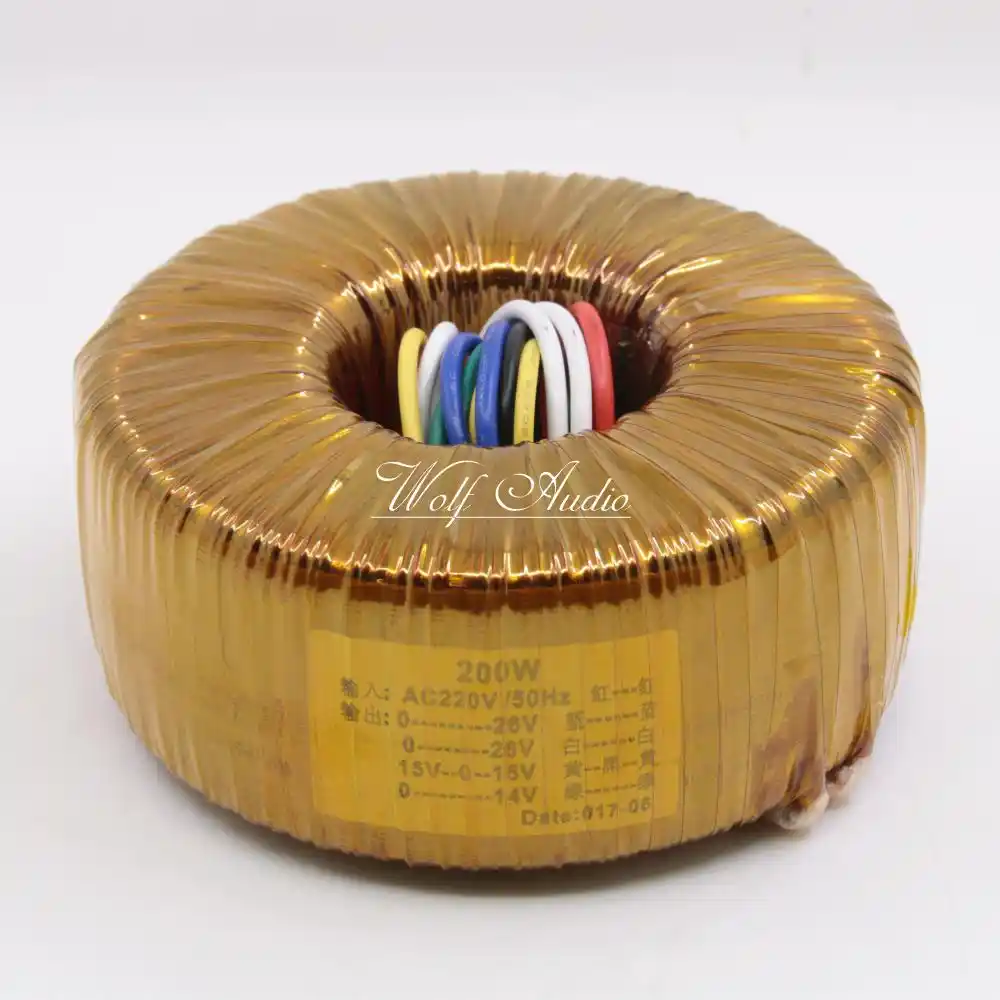

  3. Тороидальные.

Технические характеристики у понижающих трансформаторов почти не отличаются, в то время как способ изготовления у каждого из представленных видов особенный.

Смотрим видео, виды и их классификация:

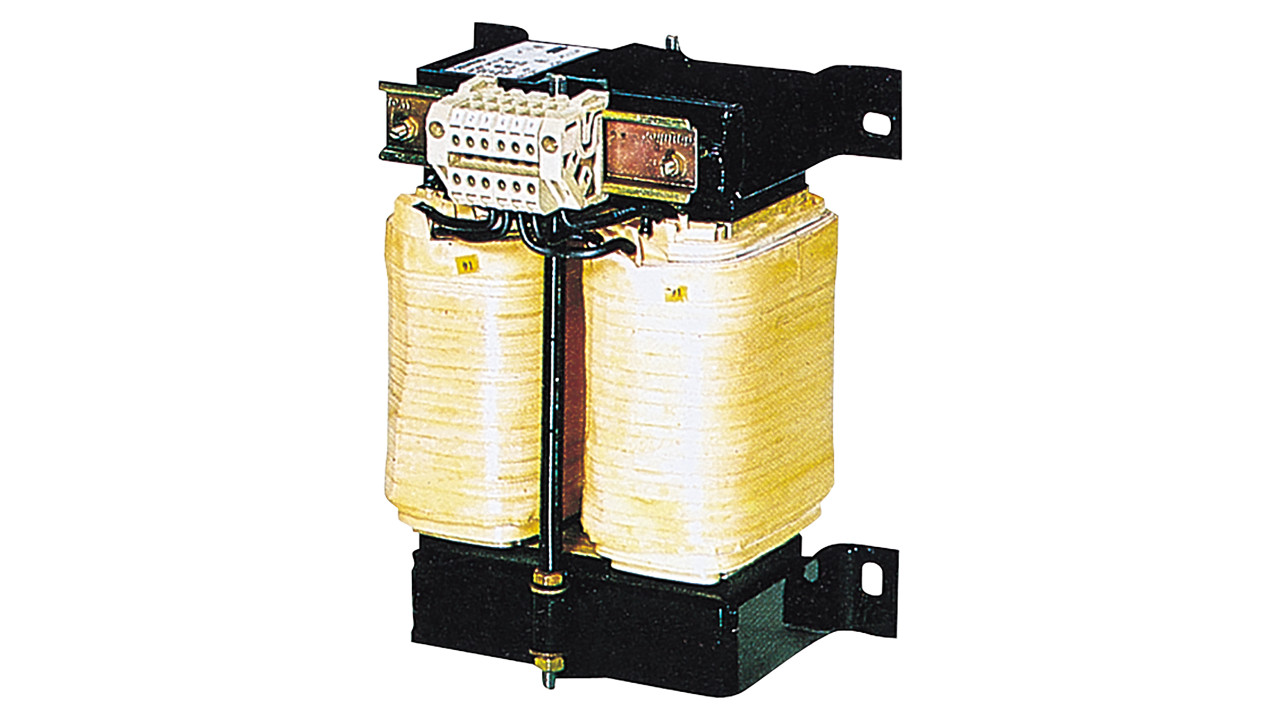

Среди всего разнообразия моделей наибольшее распространение получили сухие трансформаторы напряжения понижающие. Но очень часто находят применение и силовые приборы, работающие на масле.

Они могут быть:

  • Одно;
  • Трехфазными.

Трансформатор электронный понижающий первого типа получает питание от сети, в которой ток течет по четырем проводам, три из которых – это фаза и один – ноль. Однофазные получают ток, протекающий по двух проводам. В жилых домах обычно используются именно такие сети.

Силовые масляные трансформаторы понижающие трехфазные имеют идеальный единичный коэффициент, а некоторые из них могут преобразовывать напряжение равное 600В. Обычно такими параметрами характеризуются крупногабаритные приборы, использующиеся на производстве. Есть среди трансформаторов электронных понижающих, и компактные, предназначенные для применения в быту.

Различают оборудование и по выходному напряжению. Оно может быть, как 12 так 380В. Возможно некоторые собирают трансформатор своими руками. Особых сложностей в этом нет, а инструкцию и схему можно легко найти в сети.

Основные характеристики

Маркировка оборудования зависит от его параметров. И чтобы в ней разобраться необходимо знать все его технические характеристики. Поскольку трансформаторы электронные понижающие бывают одно- или трехфазными, то и параметры у них будут соответственно отличаться.

Виды и типы

Основными для рассматриваемых приборов считаются такие показатели, как:

  • Частота;
  • Мощность;
  • Выходное напряжение;
  • Габариты;
  • Вес.

И если первый параметр будет неизменным у различных моделей, то все остальные имеют существенные различия. Причем габариты и все увеличиваются вместе с возрастанием мощности. Наибольшего значения эта характеристика достигает у больших промышленных устройств. Но и габариты такого трансформатора электронного понижающего весьма впечатляющие.

В то же время бытовые модели отличаются небольшими размерами и массой. Они легки в транспортировке и монтаже.

Как правильно выполнить расчет?

Отличие понижающих приборов от повышающих состоит в соотношении количества витков на обмотках. И именно этот параметр называется коэффициентом трансформации напряжения. У всех повышающих моделей этот параметр меньше единицы.

Выполнить расчет понижающего трансформатора можно основываясь на законах физики. Выполняется это следующим образом. Доказанным фактом является утверждение, что работа прибора основана на явлении электромагнитной индукции. Ток, проходя по обмотке приводит к появлению магнитного потока. Он возбуждает ЭДС. А так как сердечник трансформаторов напряжения понижающих бытовых изготавливается из стали, то он концентрирует магнитное поле с потоком внутри него.

Определить значение ЭДС в одном витке можно основываясь на законе Фарадея по формуле:

е=Ф, где

Ф- производная потока магнитной индукции по времени.

Основываясь на этом равенстве и проведя ряд вычислений получаем следующее соотношение:

U1/U2 ≈ E1/E2 = N1/N2 = К, где

U1 и U2 – действующие напряжения;

E1 и E2 – ЭДС;

N1 и N2 – число витков.

Если исходя из этой формулы коэффициент получается больше 1, значит, ваш прибор понижающий.

Назначение обмоток

Устройство трансформатора напряжения понижающего, было рассмотрено выше, а в этом разделе будет рассказано об одном из самых важных элементов. Это первичная и вторичная обмотки. Они располагаются на магнитопроводе понижающих трансформаторов. Причем ближе к нему находится та, на которой более низкое напряжение. Такое расположение не случайно, так как ее легче изолировать.

Смотрим видео, правильное подключение трансформатора к сети:

Между ними находятся прокладки или другие изоляционные детали, которые чаще всего выполняются из электрокартона.

Первичная обмотка подключается к источнику переменного напряжения, а вторичная к устройствам, потребляющим энергию. Причем к одному трансформатору может быть одновременно подключено несколько таких приборов.

Для выполнения обмотки используются провода, изолированные кабельной бумагой. Они могут иметь различные типы сечения:

  • Круглое;
  • Прямоугольное.

По способу расположения они делятся на:

  • Располагаемые на стержнях концентрически;
  • Дисковые наматываемые в порядке чередования.
Преимущества и недостатки

Использование рассматриваемого оборудования не только в промышленности, но и в быту объясняется не только необходимостью снижения напряжения до безопасной для человека величины 12В. Такие приборы отличаются нетребовательностью к входным параметрам. Они способны работать при напряжении в 110В, обеспечивая постоянное его значение на выходе.

К недостаткам понижающих трансформаторов можно отнести;

  • Ограниченный емкостной ресурс, ограниченный 5 годами;
  • Малую мощность, лучшие из них не способны обеспечивать более 30 Вт;
  • Более высокая стоимость, чем у индуктивных моделей.

Но в то же время у них не мало и преимуществ. Одним из основных являются более компактные габариты и вес, что делает из более удобными в монтаже и транспортировке. Также эти приборы не создают радиопомех и способны обеспечить плавное увеличение напряжения. Понижающие трансформаторы меньше нагреваются. Этот параметр очень часто оказывается решающим при выборе оборудования.

Оснащение некоторых моделей терморегуляторами позволяет им отключаться при перегреве электросхем и КЗ, тем самым продлевая срок службы.



Понижающий трансформатор. Что это и зачем он нужен?

Трансформаторы — это статические электрические устройства без движущихся частей, преобразующие электрическую энергию из одного значения напряжения и тока в другое. Частота электрического тока при этом остается постоянной.

Трансформаторы классифицируются по функциям: повышающие или понижающие. Повышающие трансформаторы увеличивают входящее напряжение, а понижающие трансформаторы уменьшают значение выходящего напряжение. Входящее напряжение называется первичным напряжением, а выходящее- вторичным. Также трансформатор может использоваться для гальванической развязки.

Как правило, повышающие трансформаторы располагаются на электростанциях, повышая напряжение, поступающее от электростанции в распределительные сети на большие расстояния. Понижающие трансформаторы, с другой стороны, уменьшают напряжение распределительных сетей, получаемых на уровне местного распределения. Поток на большие расстояния сначала понижается до уровня, приемлемого для местного распределения, а затем снова понижается в каждом потребительском узле (жилых домах и офисах).

Необходимость трансформаторов

При передаче электрической энергии, как на большие, так и на малые расстояния в системе энергоснабжения возникают собственные потери. Чем выше ток в линии, тем больше потери (при более низком напряжении, так как мощность передается одинакова). По этой причине для передачи электроэнергии на большие расстояния необходимо, чтобы у электричества было максимально высокое напряжение и максимально малый ток. Однако высокое напряжение небезопасно для потребителей и не подходит для большинства электроприборов. Бытовые электроприборы обычно рассчитаны на 220 В (110 В в США).

Трансформаторы преобразуют электроэнергию между высоким напряжением, малым током, необходимым для передачи на большие расстояния, и низким напряжением, большим током, необходимым для использования потребителями.

Кроме того, линии электропередачи обычно изготавливаются из меди, чтобы минимизировать потери, связанные с передачей. Медь имеет самое низкое электрическое сопротивление из всех проводящих материалов.

Как выбрать?

Выбрать трансформаторное устройство представленного типа может профессионал. Существует несколько правил в проведении этого процесса. В первую очередь следует обратить внимание на показатель входного напряжения. Оборудование должно быть рассчитано на прием определенного напряжения.

Затем нужно установить, какой уровень тока требуется потребителю. В соответствии с этой характеристикой выбирают параметры выходного напряжения. Мощность приборов, подведенных к трансформатору, должна быть немного ниже, чем его выходное напряжение.

Качественные изделия выдерживают аварийные ситуации. В них предусмотрена особая защита от короткого замыкания, перенапряжения, резких скачков электричества, перегрузок. В этом случае система работает стабильно даже в неблагоприятных условиях.

Применение понижающего трансформатора

Электростанции вырабатывают электроэнергию с напряжением 20 кВ, которое затем повышается до 330 кВ (а иногда и выше) для распределения на большие расстояния. При получении на местной распределительной станции напряжение снижается до 6, 10 кВ с помощью понижающего трансформатора. После чего, для распределения отдельным потребителям, используют другой понижающий трансформатор, который снижает напряжение до стандартных 380 В (220 В), пригодных для использования потребителями.

Бытовое напряжение в большинстве районов составляет 220 В. Однако не во всем мире используется напряжение 220 В в бытовых розетках. Например, в США напряжение в бытовой сети составляет от 110 В. Подключение устройства 220 В к розетке 110 В может привести к повреждению устройства. К счастью, есть недорогие трансформаторы-адаптеры (рисунок ниже), которые полностью решают эту проблему.

Особенности установки

Правила техники безопасности регламентируют правильную установку понижающих трансформаторов для их стабильной долгой работы. Важно устанавливать устройство в местах, максимально защищенных от попадания воды, пыли и различных масел. Большинство мастеров монтируют трансформаторы в защитные кожухи или шкафы.

Также важно убедиться, что человек не сможет дотронуться к трансформатору во время его работы. В обязательном порядке специалист должен заземлить трансформатор медным проводом. Старайтесь выбирать провод с минимальным сечением 2,5 мм. Также во избежание серьезных поломок время от времени придется осматривать и чинить устройство.

Работа трансформатора

Трансформаторы работают по принципу взаимной индукции. Изменяющееся магнитное поле в одном витке провода индуцирует электродвижущую силу (ЭДС) в соседнем витке провода, индуктивно связанном с первым. Проще говоря, трансформатор состоит из двух катушек из медной проволоки с высокой взаимной индуктивностью. Эти катушки электрически разделены, в то же время они имеют общую магнитную цепь (рисунок ниже).

В понижающем трансформаторе вторичная обмотка имеет меньшее количество витков, чем первичная, что позволяет снизить напряжение на выходе устройства.

Первичная обмотка, которая представляет собой первый набор катушек, подключается к источнику переменного напряжения. Вторичная обмотка подключается к нагрузке, распределяя электроэнергию от трансформатора.

Переменный ток, протекающий при первичном напряжении, создает переменный магнитный поток. Он индуцирует аналогичный ток во вторичной катушке, создавая вторичное напряжение. Здесь уменьшенное количество обмоток вторичной катушки эффективно снижает результирующее напряжение, следовательно, «понижая» напряжение до более низкого значения при сохранении постоянной частоты.

Обратите внимание, что при уменьшении напряжения ток увеличивается для поддержки одинаковой частоты между первичной и вторичной обмотками. По этой причине вторичная обмотка в понижающих трансформаторах обычно имеет провод большего сечения, чем первичная. Поскольку ток в первичной обмотке низкий, для подключения первичной обмотки не требуется провод большого сечения. И наоборот, повышенный ток, протекающий через вторичную обмотку, требует увеличения сечения проводника. Если провод во вторичной катушке слишком тонкий, он плавится из-за перегрева, вызывая выход из строя трансформатора.

Введение

Изобретателем трансформатора является русский ученый П.Н.Яблочков. В 1876 году он был русским ученым П.Н.Яблочковым. Джаблочков использовал индукционную катушку с двумя обмотками в качестве трансформатора для управления своими изобретенными электрическими свечами. У трансформатора Джабболокова был открытый сердечник. Трансформаторы с замкнутой цепью в том виде, в котором они используются сегодня, появились лишь много позже, в 1884 г. С изобретением трансформатора возник технический интерес к переменному току, который до этого времени не использовался.

Производственные соображения

Трансформаторы — дорогой, но важный элемент системы электроснабжения. На приобретение трансформаторов требуются большие капитальные затраты, и ожидается, что они будут работать в течение всего прогнозируемого срока службы. В действительности, однако, трансформаторы обычно выходят из строя примерно на половине ожидаемого срока службы. Неправильно отремонтированные обмотки, устройства РПН и вводы часто являются первопричиной.

Однако виноваты не только неадекватные планы обслуживания. Трансформаторы часто не соответствуют предполагаемым условиям использования, что создает ненужную нагрузку на устройство. Несмотря на то, что трансформаторы полностью статичны и не имеют движущихся частей, сила тока, протекающего через обмотки, вызывает износ самих обмоток. То же самое и с переключателями ответвлений и втулками. Со временем целостность этих материалов нарушается, что приводит к легкому или критическому отказу.

Чтобы предотвратить преждевременный выход из строя, трансформаторы следует выбирать внимательно. После установки следует также осторожно производить ввод в эксплуатацию. Условия эксплуатации должны тщательно контролироваться, а планы технического обслуживания должны выполняться регулярно и тщательно. При наличии этих положений трансформаторы, вероятно, будут обеспечивать оптимальную производительность в течение всего прогнозируемого срока службы.

Практическая значимость

Практическая значимость вышесказанного становится более очевидной, когда рассматривается альтернатива: до появления эффективных трансформаторов, преобразование уровней напряжения и тока могло быть достигнуто только за счет использования установок, содержащих моторы и генераторы.

В то время, как и мотор и генератор являются достаточно эффективными устройствами, использование их в связке не обладает достаточной эффективностью, так что общий КПД установки находится в диапазоне 90% или менее.


Схема трансформатора в простом зарядном устройстве.

Кроме того, движущиеся части данных установок подвержены трению и механическому износу, а это, в свою очередь, влияет как на срок службы, так и на производительность. Трансформаторы же, с другой стороны, способны преобразовывать переменное напряжение и ток с очень высокой эффективностью без движущихся частей, что делает возможным широкое распространение и использование электроэнергии, которую мы считаем само собой разумеющимся.

Справедливости ради стоит сказать, что установки мотор/генератор не обязательно являются устаревшими в сравнении с трансформаторами во всех сферах применения.

Если трансформаторы явно превосходят моторы/генераторы в преобразовании переменного напряжения и тока, то они не могут преобразовать одну частоту переменного тока в другую, а также преобразовать (сами по себе) постоянное напряжение в переменное или наоборот.

Будет интересно➡ Масляные трансформаторы – что это такое, устройство и принцип работы

Установки мотор/генератор могут все это делать относительно просто, хотя и с некоторыми ограничениями эффективности, описанными выше. Эти установки также обладают уникальным свойством сохранения кинетической энергии.

То есть, если по какой-либо причине источник питания мотора мгновенно отключается, его угловой момент (инерция вращательного движения) будет еще некоторое время поддерживать вращение генератора, изолируя тем самым нагрузку (питаемую генератором) от «сбоев» в основной энергосистеме.

Обмотки

Тщательно подбирайте тип металла, из которого изготовлены обмотки трансформатора. Здесь цель состоит в том, чтобы минимизировать сопротивление в проводах, одновременно увеличивая электрическую проводимость. В этом случае лучше всего подходит медь, хотя обычно она дороже алюминия, который является альтернативой.

В долгосрочной перспективе медь, как правило, является наиболее экономичным вариантом, поскольку она обеспечивает меньшее сопротивление электрическому току, чем альтернативные материалы. Это уменьшенное сопротивление приводит к меньшим потерям электроэнергии, увеличивая долгосрочную эффективность оборудования. Дополнительным преимуществом является снижение тепловыделения в системе, поскольку электрическое сопротивление приводит к выделению тепла при использовании альтернативных материалов.

Важно понимать физическое расположение обмоток. Такое расположение должно соответствовать ожидаемым условиям эксплуатации.

Трансформатор понижающий: принцип действия и виды

Принцип действия любого трансформатора основан на явлении самоиндукции. Трансформатор понижающий практически ничем не отличается от повышающего.Достаточно изменить способ подключения (перевернуть элемент) и из понижающего получится повышающий аналог.

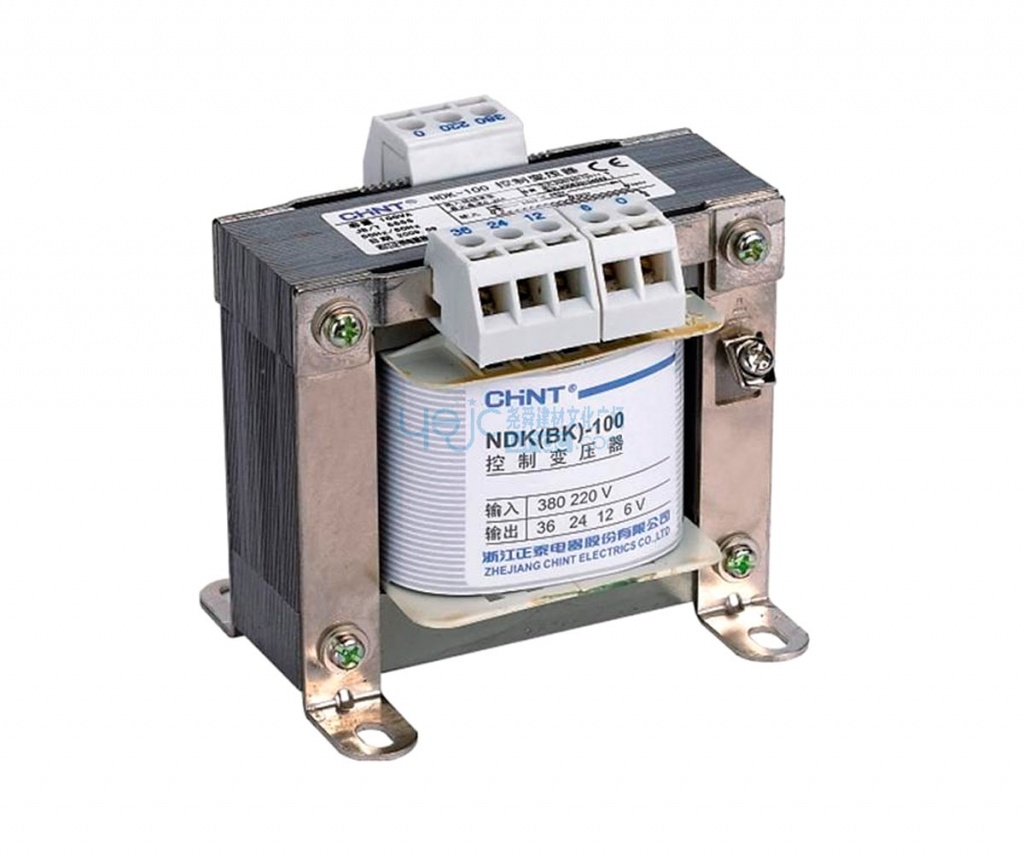

В цепях управления трансформаторы используются для организации гальванической развязки, когда на вход устройства приходит фаза и заземлённый ноль, а на выходе появляется напряжение без заземлённой нейтрали. Преимущественно это используется для питания оборудования, работающего на логических элементах.

Бывают трансформаторы понижающие однофазные, двухфазные и трёхфазные. Существуют автотрансформаторы и трансформаторы тока – все эти виды удачно используются в разных направлениях энергоотрасли.

Трансформатор – устройство, состоящее из двух обмоток с шихтованным сердечником, который набирается из электротехнической стали. Если необходимо сделать обычную гальваническую развязку, то эти катушки должны быть выполнены с одинаковым количеством витков. Если нужно сделать трансформатор понижающий, то количество витков будет отличаться.

На вход устройства подаётся напряжение (при этом в обмотке возникает электродвижущая сила, которая порождает магнитное поле). Это поле пересекает витки второй катушки, где возникает своя электродвижущая сила самоиндукции. В свою очередь во второй катушке тоже возникает напряжение, которое будет отличаться от первичного во столько же раз, во сколько отличается количество витков обеих обмоток.

Расчёт понижающего трансформатора необходим, чтобы понять, какими должны быть параметры устройства. В силу того, что ЭДС самоиндукции возникает вследствие движения, трансформатор работает лишь на переменном напряжении. Именно поэтому в бытовой сети – только переменный ток.

Сегодня преимущественно используется такая разновидность, как трансформатор понижающий. Ибо чаще всего возникает необходимость преобразовать высокое напряжение в низкое. Их используют в сфере городской электрификации (на подстанциях и электростанциях). Паровые турбины и гидроагрегаты вырабатывают напряжение с расчётом на обеспечение энергией определённой площади города, поэтому важно использовать понижающие трансформаторы, чтобы начальное напряжение на каждом из участков преобразовывалось в допустимое для бытовых нужд.

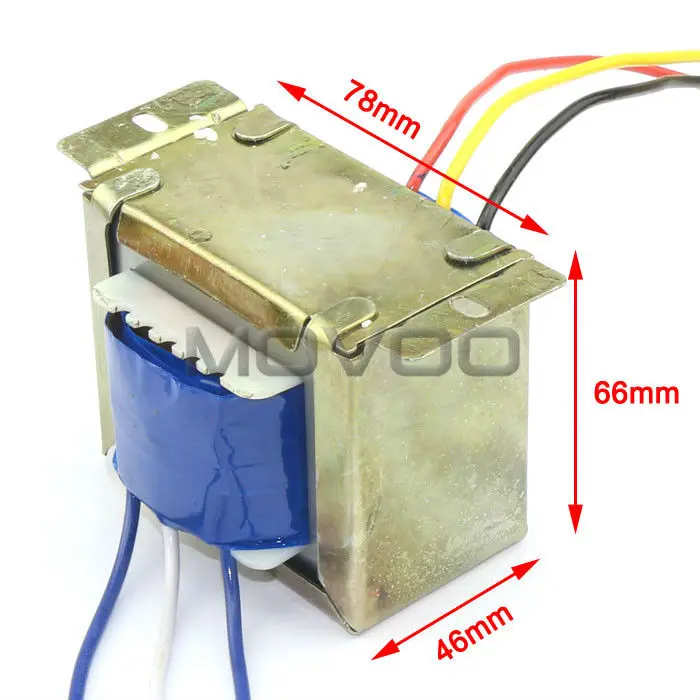

Но трансформатор понижающий нередко используется и в домашних условиях (для адаптации низковольтных устройств к сети 220 вольт). С этой целью они применяются в электронике, в блоках питаниях и всевозможных адаптерах, в стабилизаторах и прочих приборах.

При покупке трансформатора важно обратить внимание на коэффициент полезного действия, мощность и число витков обеих обмоток. Бывают трансформаторы с несколькими выводами (это означает, что в устройстве реализовано несколько групп соединений и, в зависимости от величины входного и выходного значения, формируется нужная схема). Это универсальные трансформаторы. Они, правда, немного дороже, но пользуются огромным спросом.


Существуют трансформаторы для сварки. Здесь используются повышающие аналоги. Это делается для того, чтобы создать токи, необходимые для плавления металла. Эти устройства также выбираются согласно некоторым параметрам. Основной, как несложно догадаться, – сила тока.

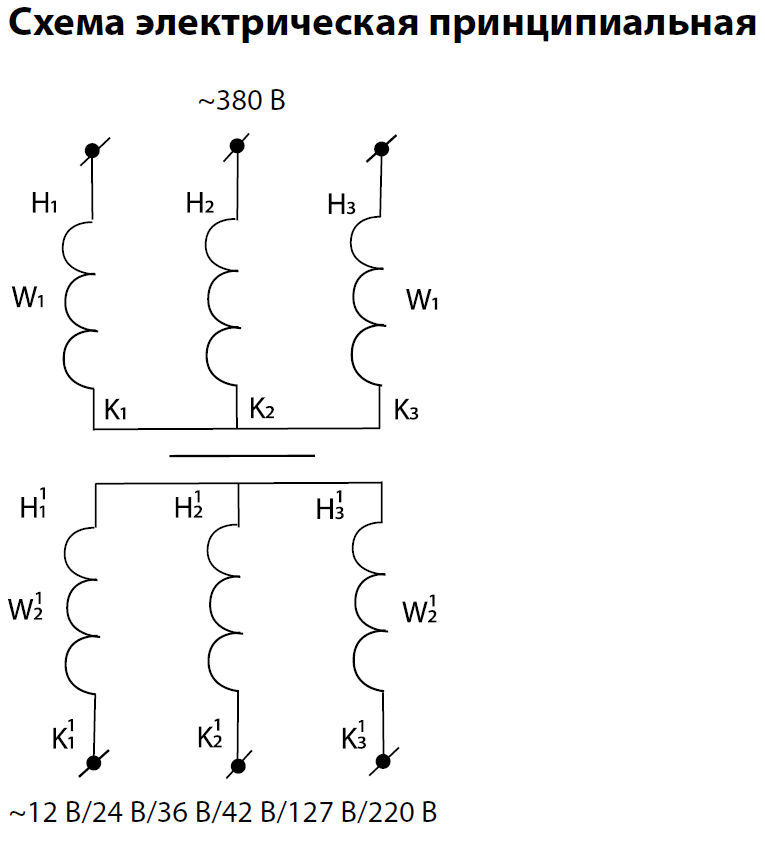

Схема подключения трансформатора, как правильно подсоединить трансформатор к цепи.

Применение силовых понижающих (реже повышающих) трансформаторов имеет большое распространение. Они являются достаточно простым и недорогим решением для функции преобразования электрической энергии, а именно напряжения и тока. Для тех, кто не особо знаком с электротехникой уточню — трансформаторы представляют собой электрическую машину, состоящую из магнитопровода определенной формы, на котором содержаться намотки изолированного провода (медного чаще всего). В зависимости от количества витков на трансформаторе и его сечения зависит напряжение и ток, который преобразуется.

Самый простой вариант трансформатора содержит на себе две обмотки. Входная обмотка называется первичной, а выходная — вторичной. Изначально каждый трансформатор рассчитывается на свою мощность, напряжение, ток, частоту. Чаще всего можно встретить обычный понижающий трансформатор, у которого входная обмотка рассчитана на напряжение 220 вольт, а вторичная на то напряжение, которое используется тем или иным устройством (наиболее ходовыми являются 3, 5, 9, 12, 24 вольта). От количества витков зависит напряжение, а от диаметра провода обмотки — сила тока.

Схема подключения трансформатора достаточно проста. На вход подается питание (переменное напряжение). Если это обычный понижающий транс, рассчитанный на стандартное сетевое напряжение, то подключаем 220 вольт. Полярность тут не имеет значения. Обычно на самом электротехническом устройстве пишется, где у него, какая обмотка, на сколько вольт она рассчитана. Входные провода (или выводы, клеммы) как правило делаются хорошо изолированными, расположенные отдельно от выходных. В принципе легко понять, какие выводы соответствуют входу.

Если вам попался силовой трансформатор, у которого нет четкого указания, надписи, где у него входные клеммы, выводы, провода, а вы точно знаете, что он на 220 вольт, то можно первичную обмотку просто вызвонить тестером, мультиметром. Итак, сначала зрительно определяем, какие выводы наиболее похожи на вход. Далее начинаем измерять сопротивление обмоток. Так как первичная обмотка рассчитана на большее напряжение (220 вольт), значит она будет иметь наибольшее сопротивление относительно всех остальных. Для примера, у большинства понижающих трансформаторов размерами примерно с кулак взрослого человека сопротивление входной, первичной обмотки будет лежать в пределах 10-1000 ом. Чем больше трансформатор, тем меньше сопротивление на его входной обмотки.

Вторичная обмотка силового понижающего трансформатора в простом варианте имеет два вывода (провода, клеммы). Она наматывается проводом большего диаметра, в сравнении с первичной обмоткой. На ее выводах будет пониженное переменное напряжение (когда на вход подадим питание). Для большинства устройств нужно постоянное низковольтное напряжение, а поскольку со вторичной обмотки выходит переменное напряжение, то ее в большинстве случаев подключают к диодному, выпрямительному мосту, который и преобразует переменное напряжение в постоянное.

Для некоторых электротехнических устройств нужно несколько различных низковольтных напряжений. В этом случае ставятся силовые понижающие трансформаторы, у которых имеется одна входная обмотка (первичная), рассчитанная на 220 или 380 вольт, и несколько выходных (вторичные). Либо может быть вторичная обмотка со средней точкой. То есть, у выходной обмотки электрической машины (транса) выходит 3 провода (один провод общий для двух одинаковых обмоток, ну и по проводу, идущие от других концов этих обмоток). У таких понижающих трансформаторов относительно общего провода будет два одинаковых низковольтных напряжения, а общее напряжение будет равно сумме этих двух напряжений.

В промышленности широко используются также напряжения величиной в 380 вольт. Следовательно, те трансформаторы, что там используются могут быть рассчитаны как на входное переменное напряжение 220 вольт, так и на 380 вольт. Если на таких трансах есть надпись (входного и выходного напряжения), значит хорошо. Если же непонятно, на какое входное напряжение рассчитан трансформатор, то — если на транс, рассчитанный на 380 вольт подать 220 вольт, на выходе мы всего лишь получим меньшее напряжение, чем он изначально должен выдавать, если же наоборот, транс рассчитан на 220 вольт, а мы на него подадим 380 вольт, то он быстро начнет греться и в скором времени просто выйдет из строя.

P.S. Трансформаторы рассчитаны на работу именно с переменным током, от постоянного они будут просто греться, не выдавая на выходе никакого напряжения. Также стоит учесть, что в большинстве случаев (когда обмотки между собой не связаны, к примеру две первичные, которые подключаются последовательно) полярность подключения к выводам трансформатора не имеет значения. Главное, чтобы вы были уверены в том, что само устройство рассчитано на то напряжение, которое вы на него собираетесь подавать и получать. Ну, и не забываем — мощность имеет значение! Подбирайте именно такой трансформатор, который без перегрузки может обеспечить ваше устройство нужным напряжением и током.

Технические трансформаторов понижающих – Энциклопедия по машиностроению XXL

Технические характеристики понижающих трансформаторов с 380 до 220 В типов ТС-1,5/0,5 и ТС-2,5/0,5  [c.472]

Технические характеристики понижающих трансформаторов  [c.233]

Катодные станции работают от промышленной сети переменного тока напряжением 220/127/110 В. Они оснащены понижающим трансформатором или автотрансформатором, выпрямительным устройством (германиевым, кремниевым, селеновым) и устройством регулировки выходных напряжения и тока. Технические характеристики катодных станций приведены в табл. 8.22.  [c.257]


Работа лифта должна быть приостановлена, если при проведении технического осмотра обнаружены либо неисправность цепи заземления клеммы 102 схемы управления лифтом, либо отсутствие заземления каркасов электрооборудования и электроаппаратов, а также заземления вторичных обмоток понижающих трансформаторов.[c.259]

В качестве источников тока для гальванических цехов служат также селеновые выпрямители, состоящие из понижающего трансформатора и набора селеновых выпрямительных шайб. Техническая характеристика селеновых выпрямителей приведена в табл. 9.  [c.93]

Понижающий трансформатор и дроссель на обще.н магнитопроводе (схема предложена акад. В. П. Никитиным) по принципу работы несущественно отличается от трансформаторов первой группы. Благодаря общему маг-нитопроводу несколько уменьшается вес установки, отнесенный к единице мощности. Схема установки приведена на рис. 21, а основные технические данные — в табл. 9.  [c.61]

Применяют и другие типы горелок, изготовленные самими потребителями и отличающиеся между собой формой, мощностью нагревательного элемента, системой подачи и движением газа-теплоносителя, габаритными размерами и массой. Технические характеристики большинства горелок почти одинаковы мощность их нагревательных элементов составляет 600—800 Вт, расход воздуха — до 3 м /ч. В соответствии с требованиями техники безопасности электрические горелки работают на напряжении не более 36 В, вследствие чего необходимо применять специальные понижающие трансформаторы. Коэффициент использования теплоты в электрических горелках не превышает 60%. Преимущество электрических горелок — отсутствие открытого пламени. Однако пределы регулирования температуры  [c.34]

Схема выпрямителя показана на рис. 11.4, а, его технические данные — в табл. 16. Выпрямитель можно условно разделить на силовую цепь и цепи подпитки и управления. Силовая цепь состоит из понижающего трансформатора TV2, выпрямительного моста по схеме  [c.357]

Печь СКБ-7001А снабжена электромеханическим приводом перемещения колпаков, системой автоматического регулирования режимами пайки по заданной программе с помощью потенциометра ПСР-1-08 и программным регулирующим устройством РУ-5-01. Питание печи осуществляется через силовой понижающий трансформатор ТСУ-50/0,5А, снабжение контролируемой средой автоматическое. Технические данные некоторых колпаковых и элеваторных электропечей для пайки приведены в табл. 4, 5.  [c.141]

Проверяют исправность цепи присоединения клеммы 102 к каркасу панели управления. Для этого при включенном вводном рубильнике присоединяют указатель напряжения (вольтметр) к очищенному от краски и грязи каркасу панели управления, касаясь вторым щупом предохранителя цепи управления лифтом, убеждаются, что цепь присоединения клеммы 102 к каркасу панели управления исправна (лампа указателя напряжения светится, стрелка вольтметра отклоняется). Затем проверяют надежность присоединения каркаса панели управления к зануляюшей магистрали. Работа лифта должна быть приостановлена, если при проведении технического осмотра обнаружены, иибо неисправность цепи зануления клеммы 102 схемы управления лифтом, либо отсутствие зануления каркасов электрооборудования и электроаппаратов, а также зануления вторичных обмоток понижающих трансформаторов.  [c.272]


Понижающие трансформаторы серии ТСЗИ (табл. 52) изготовляют по техническим условиям Минэлектротехпрома и применяют в случае отсутствия вблизи рабочего места электрической сети с напряжением, соответствующим напряжению двигателя ручной машины.  [c.232]

Электрическая часть электровоза постоянного тока включает тяговые электродвигатели, токоприемник, пускорегулирующую аппаратуру, вспомогательные электрические мащины, аккумуляторную батарею, защитную аппаратуру, измерительные приборы и другое необходимое электрооборудование. Электрическая часть электровоза переменного тока, кроме перечисленного оборудования, включает понижающий трансформатор и преобразователи числа фаз и частоты или преобразователи переменного тока в постоянный (в зависимости от типа электровоза). В табл.2 приведены основные технические характеристики электровозов постоянного и переменного тока.  [c.13]

Зысокое напряжение иа ртутно-кварцепую лампу можно подать от автомобильной бобины, которая питается напряженпе.м 6—8 низком давлении пароь ртути. Температура их остается близкой к температуре окружающей среды.  [c.263]

Применение электроконтактного нагрева позволило производить обработку одним резцом при этом соблюдались технические условия на изготовление детали. Для электроконтактного нагрева детали использовгна простая схема, при которой ток промышленной частоты напряжением 220 В через силовой понижающий трансформатор подается на резец и с помощью щеток специального устройства, закрепленного на шпинделе станка, на деталь. Регулирование силы тока в пределах 50—1000 А при напряжении 241 В производилось с помощью автотрансформатора.  [c.165]

Оборудование для сварки дугой переменного тока. При сварке дугой переменного тока пользуются сварочными трансформаторами. Ранее заводом Назначением трансформатора является понижение напряжения силовой сети с 220 или 380 в в требуемое для сварки напряжение 60 в. В комплект сварочных трансформаторов типа СТЭ-22, СТЭ-32 и СТЭ-34 входит понижающий трансформатор и реактор-регулятор, соответственно типа РСТЭ-22, РСТЭ-32 и РСТЭ-34. Регулятор предназначается для плавного регулирования силы тока. В транс-4юрматорах типа СТН-500 и СТН-700 трансформаторная часть и регулирующее сварочный ток устройство (реактор) выполнены на общей магнитной цепи по схеме академика В. П. Никитина. Все указанные трансформаторы являются однопостовыми. Трансформатор типа СТН-700 предназначается преимущественно для производства крупных сварочных работ при ручной дуговой сварке, а также в качестве источника питания при автоматической дуговой сварке. В табл. 27 приводится техническая характеристика сварочных трансформаторов.  [c.113]

Схема универсального выпрямителя показана на рис. 11.5, а, его технические характеристики приведены в табл. 16. Силовая цепь выпрямителя включает в себя понижающий трансформатор TV1, выпрямительный мост по схеме Ларионова VD1…VD4, VD11 и VD14 на кремниевых диодах типа В2-500-5Б, дроссель насыщения Ы, L2 и сглаживающие дроссели L3, L4. Ток через лампу контролируется амперметром РА1.  [c. 361]


Понижающий трансформатор

: определение, схема и принцип работы

Что такое понижающий трансформатор?

Понижающий трансформатор — тип трансформатора, который преобразует высокое напряжение (ВН) и малый ток на первичной стороне трансформатора в низкое напряжение (НН) и высокое значение тока на вторичной стороне трансформатора. . Обратное этому известно как повышающий трансформатор.

Трансформатор представляет собой тип статического электрооборудования, которое преобразует электрическую энергию (от первичных обмоток) в магнитную энергию (в магнитопроводе трансформатора) и снова в электрическую энергию (на вторичной стороне трансформатора).Понижающий трансформатор находит широкое применение в электрических системах и линиях электропередач.

По рабочему напряжению применение повышающих трансформаторов можно условно разделить на две группы: низковольтное (напряжение до 1 кВ) и высоковольтное (напряжение выше 1 кВ).

Точно так же, как трансформаторы могут понижать напряжение, переходя от более высокого напряжения на первичной стороне к более низкому напряжению на вторичной стороне, они также могут повышать напряжение, переходя от более низкого напряжения на первичной стороне к более высокому на вторичной стороне.Они известны как повышающие трансформаторы.

Коэффициент витков трансформатора (n) для понижающего трансформатора приблизительно пропорционален коэффициенту напряжения: (LV) и вторичной (HV) стороны соответственно. Первичная сторона понижающего трансформатора (сторона ВН) имеет большее количество витков, чем вторичная сторона (сторона НН).

Это означает, что энергия течет от ВН к НН. Напряжение понижается с первичного напряжения (входное напряжение) до вторичного напряжения (выходное напряжение) .

Это уравнение можно преобразовать в формулу для выходного напряжения (т. е. вторичного напряжения). Это иногда называют формулой понижающего трансформатора :



Калькулятор трансформатора может помочь вам легко рассчитать коэффициент трансформации трансформатора и определить, является ли устройство понижающим или повышающим трансформатором.

Первое применение LV относится к трансформаторам в электронных устройствах.Для питания электронных схем требуется низкое значение напряжения (например, 5 В, в настоящее время даже более низкие значения).

Для обеспечения этого низкого значения напряжения, подходящего для питания электроники, используется понижающий трансформатор. Он преобразует домашнее напряжение (230/120 В) из первичной обмотки в низкое напряжение на вторичной стороне, которое используется для питания электроники.

Если электронные устройства рассчитаны на более высокую номинальную мощность, используются трансформаторы с высокой рабочей частотой (кГц-с). Трансформаторы с большей номинальной мощностью и номинальной частотой 50/60 Гц будут слишком большими и тяжелыми.Также зарядные устройства повседневного использования используют в своей конструкции понижающий трансформатор.

Применение понижающих трансформаторов

Понижающие трансформаторы выполняют очень важную функцию в энергосистеме. Они снижают уровень напряжения и адаптируют его под потребителей энергии. Это выполняется в несколько этапов, описанных ниже:

Что такое понижающий трансформатор

Трансформатор — это пассивное устройство, которое преобразует уровень напряжения либо с высокого на низкий, либо с низкого на высокий. Трансформатор, который преобразует мощность высокого напряжения в мощность низкого напряжения, называется понижающим трансформатором, а тот, который преобразует низкое напряжение в высокое, называется повышающим трансформатором.

Трансформатор работает по принципу взаимной индукции, также известному как закон электромагнитной индукции Фарадея, который гласит, что величина напряжения прямо пропорциональна скорости изменения магнитного потока.

Чтобы получить более полное представление о характеристиках трансформатора, давайте разберемся в его основах.

Взаимная индукция

Это означает, что ток индуцируется в катушке, когда она проходит вблизи катушки с током, имеющей переменный магнитный поток. Этот индуцированный ток прямо пропорционален скорости изменения тока.

Закон Фарадея

Согласно закону Фарадея, любое изменение магнитного поля вблизи катушки или проводника приводит к возникновению электродвижущей силы (ЭДС), которая индуцируется внутри катушки из-за изменения магнитного потока.

Строительство

Трансформатор состоит из следующих основных частей:

Ядро

Катушки, намотанные на определенный материал, вместе образуют сердечник трансформатора.Эти сердечники изготовлены из материала с очень высокой проницаемостью, способного выдерживать флюс. Сердечник трансформатора действует как путь или канал для легкого прохождения магнитного потока. Эти сердечники изготовлены из ферромагнитных материалов с высокой проницаемостью, таких как железо.

В трансформаторах мы используем тонкие листы металлического железа вместо одного сплошного сердечника, потому что один сплошной сердечник вызывает большее образование вихревых токов, что снижает эффективность трансформатора.

Обмотка

Трансформаторы напряжения намотаны проводами, называемыми катушками.Здесь мы используем провода с меньшим сопротивлением и хорошей проводимостью, что необходимо для получения хорошего КПД трансформатора. Как правило, медь используется в обмотке трансформатора, так как она имеет хорошую электропроводность и очень низкое сопротивление по сравнению с другими. Это также не дорого, как золото, серебро и платина.

Рабочий

Трансформатор работает по принципу взаимной индукции. Таким образом, при изменении тока одной катушки электрический ток также индуцируется в другой катушке, находящейся рядом с ней.

Каждый трансформатор состоит из двух катушек или обмоток: первичной и вторичной. Первичная обмотка подключена к источнику переменного тока, а вторичная к нагрузке. При подаче переменного тока на первичную обмотку катушки возникает магнитный поток. Через сердечник трансформатора магнитное поле завершает свой путь. Когда вторичная обмотка соприкасается с этим магнитным потоком, на ней индуцируется ЭДС. Сила создаваемой ЭДС зависит от количества витков в обмотке вторичной катушки.

N1>N2

где, N1 = количество витков в 1-й катушке

N2 = Количество витков во 2-й катушке

Соотношение между напряжением и числом витков в катушке:

Vp/Vs = Np/Ns

где Vp = напряжение в первичной обмотке

Vs = Напряжение во вторичной обмотке

Np = количество витков в первичной обмотке

Ns = количество витков во вторичной обмотке

Понижающий трансформатор

Что такое понижающий трансформатор?

Трансформатор, имеющий большее число витков в первичной обмотке и меньшее во вторичной обмотке, называется понижающим трансформатором.Итак, как мы можем видеть из предыдущего уравнения для отношения между количеством витков в обмотке и напряжением, если количество витков в первичной обмотке больше, чем количество витков во вторичной, то ЭДС, генерируемая во вторичной обмотке, меньше, чем первичная. Вход.

Следовательно, мы получаем более низкое напряжение во вторичной обмотке понижающего трансформатора напряжения. Как видно из названия, понижающий трансформатор используется для преобразования мощности более высокого напряжения в мощность более низкого напряжения.

Теперь давайте разберем описанный выше процесс на примере.Предположим, у нас есть источник переменного тока, который может производить 210 В. Если мы используем трансформатор, имеющий Np (количество витков в первичной обмотке) = 20000 и Ns (количество витков во вторичной обмотке) = 100, тогда Vs (напряжение на вторичной обмотке ) дано

Vs = (Vp * Ns)/Np

Подставьте приведенные выше значения в это уравнение, чтобы рассчитать напряжение на вторичной обмотке. Я оставил эту работу для вас. Укажите правильное значение в комментариях.

Типы понижающих трансформаторов

  1. Однофазные понижающие трансформаторы
  2. Понижающие трансформаторы средней фазы
  3. Понижающие трансформаторы с несколькими ответвлениями

Применение понижающего трансформатора

Понижающие трансформаторы используются в адаптерах питания и выпрямителях для эффективного снижения напряжения. Они также используются в электронных SMPS.

Другие приложения включают:

  • Линии электропередач
  • Сварочные аппараты
  • Стабилизаторы и инверторы напряжения

Преимущества понижающих трансформаторов

  • Понижающие трансформаторы очень эффективны и могут обеспечить требуемую мощность с КПД до 99%.
  • Мы можем легко получить желаемое выходное напряжение без больших потерь мощности.
  • Они дешевле и надежнее.
  • Их можно использовать для подачи больших токов и низких напряжений.



Все, что вам нужно знать о понижающем трансформаторе

Трансформатор — это устройство, которое облегчает изменение напряжения в электронной цепи переменного тока. Они используются во многих электрических и электронных устройствах. Эти трансформаторы различаются по конструкции и принципу действия. Есть два очень общих типа трансформаторов, повышающие и понижающие трансформаторы. Из этих двух типов понижающие трансформаторы являются одними из самых популярных. Итак, что такое понижающий трансформатор напряжения? Этот пост знакомит вас с этим трансформатором и принципами его работы.

Понижающий трансформатор напряжения Обсуждается в Краткое описание

Это просто устройство, которое понижает или понижает входное напряжение на заданный коэффициент, так что вторичное напряжение становится ниже первичного напряжения. Это важно в случае распределения электроэнергии, когда напряжение от электростанции подается на подключенные электростанции и в сеть.Понижающий трансформатор работает синхронно с системой распределения электроэнергии, беря гораздо более высокое напряжение электростанции и понижая его до напряжения, которое можно использовать во всех видах электрических устройств. Снижение уровней напряжения имеет важное значение при распределении энергии, поставляемой электростанциями и распределяемой между конечными потребителями.

Как Понижающий трансформатор напряжения работает?

В первую очередь, понижающий трансформатор работает по основному принципу электромагнитной индукции.Согласно первому закону электромагнитной индукции Фарадея, проводник, помещенный в переменное электромагнитное поле, будет видеть индуцированный ток, зависящий от скорости изменения потока. Так как трансформатор состоит из двух катушек, первичной и вторичной обмоток, они имеют большую взаимную индукцию и общее магнитное поле. Таким образом, первичная обмотка может индуцировать ток во вторичной обмотке.

Что включает в себя понижающий трансформатор напряжения?

Трансформатор напряжения понижающий состоит из первичной и вторичной обмотки и магнитопровода.Первичная катушка имеет большее количество витков, чем вторичная. Эти катушки в основном изготавливаются из медных или алюминиевых проводников. Вот несколько советов, которые вы должны учитывать:

  • Первичная обмотка подключена к первичному напряжению, а вторичная обмотка к нагрузке, которая потребляет результирующее пониженное напряжение/ток.
  • Приложенное переменное напряжение дает толчок первичной обмотке. Переменный ток в первичной обмотке индуцирует поток в магнитном сердечнике, вокруг которого намотана первичная обмотка.
  • Общий переменный магнитный поток, который теперь также проходит через центр вторичной обмотки, теперь индуцирует ток в проводе вторичной обмотки.
  • Уровень напряжения вторичной обмотки зависит от количества обмоток, через которые проходит поток. Количество витков первичной обмотки и количество витков вторичной обмотки дают результирующее отношение витков, при котором напряжение снижается.
  • Мы знаем, что ток прямо пропорционален напряжению.Таким образом, ток во вторичной обмотке обычно выше из-за более низкого напряжения (при том же уровне мощности). Это означает, что ток в первичной обмотке обычно меньше.

Трансформаторы широко используются в производстве, передаче и распределении электроэнергии. Кроме того, они используются для обеспечения электрической изоляции в таких устройствах, как дверной звонок, в целях безопасности. Они также помогают управлять двигателем в различных электрических и электронных устройствах.

Custom Coils — известный производитель трансформаторов всех типов мирового класса.Компания предлагает понижающие трансформаторы напряжения в различных конфигурациях, которые помогут вам удовлетворить ваши требования.

Все, что вам нужно знать о понижающем трансформаторе Последнее изменение: gt stepp 21 августа 2020 г. тестирование и поддержка различных технологий. Посвященный успеху; включая сильные аналитические, организационные и технические навыки.В настоящее время работает менеджером по продажам и операциям в Custom Coils, разрабатывая стратегии продаж и маркетинга, которые увеличивают продажи, чтобы сделать Custom Coils более узнаваемыми и уважаемыми на рынке.

Можно ли использовать понижающий трансформатор в качестве повышающего?

Введение

Можно ли использовать понижающий трансформатор в качестве повышающего трансформатора ? Это касается не только принципа трансформатора, но и конкретных компонентов и их функций в цепи. По принципу работы трансформатор может понижать и повышать. Означает ли это, что они могут быть преобразованы? Но стоит отметить, что класс напряжения, характеристики импеданса, характеристики напряжения импеданса, ток обмотки и т. д. определяют, можно ли использовать понижающий трансформатор в качестве повышающего. Итак, здесь мы объясним это подробно.

Повышающие и понижающие трансформаторы Работа и применение

Каталог

Ⅰ Принцип работы электрического трансформатора

Трансформатор — это обычное электрическое оборудование , которое можно использовать для преобразования определенного значения переменного напряжения в другое с тем же частота.Повышающий трансформатор — это устройство, используемое для преобразования низкого переменного напряжения в другое, более высокое, с той же частотой. В то время как понижающий трансформатор является очень важным оборудованием в системе передачи и преобразования электроэнергии. То есть его нормальная работа связана не только с собственной безопасностью и надежным электроснабжением пользователей, но и напрямую влияет на стабильность работы энергосистемы. Трансформаторы
обычно имеют две функции: одна — функция повышения-понижения, а другая — функция согласования импеданса.Поговорим о первом. Обычно мы используем различные напряжения в приложениях. Например, мощность аварийного освещения составляет 110 В, промышленного защитного освещения — 36 В, а напряжение сварочного аппарата необходимо отрегулировать. Они неотделимы от трансформатора. Например, по принципу взаимной индуктивности трансформатор проходит через основную и вспомогательную катушки для снижения напряжения до нужного нам напряжения.

Рисунок 1. Формула ЭДС

Основными частями трансформатора являются железный сердечник и обмотки на нем.Две обмотки связаны только магнитно, но не связаны электрически. Добавьте переменное напряжение к первичной обмотке, чтобы создать переменный магнитный поток, который связывает первичную и вторичную обмотки, и индуцирует электродвижущую силу (ЭДС) в двух обмотках соответственно. Поскольку количество витков первичной и вторичной обмоток различно, цель преобразования напряжения может быть достигнута с помощью трансформатора.



Ⅱ Различия между понижающим и повышающим трансформаторами

1) Понижающий трансформатор преобразует более высокое напряжение на входе источника питания в более низкое напряжение для нашего обычного использования для достижения цели понижающего .
2) Повышающий трансформатор может преобразовывать низкое напряжение в более высокое. (Кроме того, инверторный трансформатор также является своего рода повышающим трансформатором).

В принципе, понижающий трансформатор и повышающий трансформатор одинаковы, специфическая разница заключается в индуктивности, расходе меди и емкости обмотки стороны высокого и низкого напряжения. Один и тот же трансформатор, независимо от того, используется ли он для повышения или понижения, потери в железе одинаковы. В условиях холостого хода высоковольтная боковая обмотка понижающего трансформатора имеет много витков, большое полное сопротивление, большую индуктивность, малый ток и малые потери в меди, кроме того, высоковольтная боковая обмотка имеет большую емкость. В это время он становится повышающим трансформатором, потери в железе такие же, но боковая обмотка низкого напряжения имеет небольшое количество витков и малый импеданс. Индуктивность мала, а потери в меди малы, а емкость на первичной стороне меньше, чем на вторичной.
Но есть вопрос. При преобразовании понижающего трансформатора в повышающий могут ли номинальные параметры обмотки низковольтной стороны выдержать потери на холостом ходу? Если да, то какая мощность остается на стороне высокого напряжения.
Увеличивать или уменьшать напряжение зависит от соотношения числа витков первичной обмотки и вторичной обмотки. 1:1 только для изоляции. Поэтому понижающий трансформатор можно использовать как повышающий, но на практике он может не работать.

Рисунок 2. Преобразование напряжения трансформатора

Ⅲ Пример анализа

Как упоминалось выше, повышающий и понижающий трансформаторы не могут использоваться для обратного преобразования. Потому что повышающий трансформатор эквивалентен преобразованию низковольтной мощности в высоковольтную. Для системы ее низковольтная сторона эквивалентна потреблению электроэнергии, а высоковольтная сторона, передающая электроэнергию, эквивалентна источнику питания. То есть нагрузка системы принимает стандартное номинальное напряжение, а выходное напряжение на стороне источника питания учитывает падение напряжения цепи и самого трансформатора, около 10%. Чтобы гарантировать, что напряжение, подаваемое пользователю, точно соответствует номинальному напряжению, выходное напряжение на стороне высокого напряжения на 10 % выше номинального напряжения.
Например, если номинальное напряжение низковольтной стороны повышающего трансформатора составляет 20 кВ, а высоковольтной стороны — 110 кВ, то принимаемое напряжение низковольтной стороны составляет 20 кВ, а высоковольтной стороны — 20 кВ. на 10% выше, около 121кВ. Если рассматривать коэффициент трансформации, предположим, что на стороне низкого напряжения 20 витков, а на стороне высокого напряжения не 110 витков, а 121 виток. Если этот повышающий трансформатор используется как понижающий, то его высоковольтная сторона может рассматриваться как нагрузка от системы и может получать только номинальное напряжение 110 кВ, а выходное напряжение низковольтной стороны не может достигать 20 кВ, что не может нормально работать. Точно так же понижающий трансформатор нельзя использовать в качестве повышающего трансформатора. В реальном процессе применения структура и защитная часть понижающего трансформатора отличаются от повышающего. Таким образом, это действие будет медленно снижать стабильность трансформатора и может повлиять на срок его службы.
Конечно, возможен и случай, когда понижающий трансформатор можно использовать как повышающий, главное, чтобы напряжение не превышало первичное и вторичное напряжение.

Рис. 3.Изменение фазы трансформатора

Ⅳ Теоретический анализ

В настоящее время нестабильность напряжения очень часто колеблется при обычном использовании электроэнергии в сети. Поэтому каждой семье необходимо установить устройство электропитания для собственной линии электропередач. Учитывая, что некоторые люди часто используют низкое напряжение, а у некоторых людей домашнее напряжение всегда высокое, поэтому существуют повышающие трансформаторы и понижающие трансформаторы.
Сначала смотрим на выпрямительный трансформатор. Мы обнаружили, что вторичный провод на его поверхности особенно толстый, что связано с большим током во вторичной цепи.Отсюда можно представить, что если вторичная цепь используется как первичная, ее полное сопротивление должно быть очень маленьким, а источник питания должен обеспечивать большой ток для получения требуемого напряжения на вторичной стороне трансформатора, что приводит к низкому эффективность преобразования. Обычные трансформаторы имеют такую ​​возможность. Например, электрическая энергия, вырабатываемая низковольтным генератором, предоставленным пользователем, может передаваться силовым трансформатором (понижающим) обратно в сеть. Итак, как только самостоятельный генератор запустится, вам нужно разомкнуть выключатель, подключенный к сети.Даже при такой возможности электрическая энергия не может быть возвращена обратно в сеть через трансформатор.
Посмотрим на выражение напряжения переменного тока: . Обратите внимание, что U справа от знака равенства — действующее значение напряжения, и это напряжение должно соответствовать указанному номинальному значению, f — частота (которая также должна соответствовать условию нормативного значения), Φ — разность фаз.
Мы называем эти три параметра на первичной стороне трансформатора соответствующими требованиям сети на вторичной стороне трансформатора, что называется синхронной работой.Это необходимая операция, которую необходимо выполнить для объединения источника питания и электросети. И одно и то же значение периода должно полностью соответствовать конкретному значению спецификации, указанному в стандарте спецификации.
Поскольку параметры синхронизации энергосистемы фиксированы, генератор должен настроить собственное значение синхронизации. Процесс корректировки того же периода не очень прост. Синхронный период может быть удовлетворен только в одно мгновение. Мы можем добиться только максимально близкого, то есть квазисинхронного.Если обнаружено, что квазисинхронизация завершена, немедленно замкните автоматический выключатель, и электрическая энергия, вырабатываемая генератором, может быть усилена трансформатором и отправлена ​​в сеть. Видно, что это непросто, и добиться этого можно только поддерживая синхронный измерительный прибор или реле.

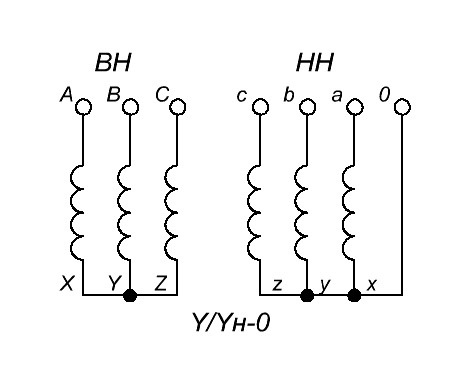

Обратите внимание на проблему с проводкой трансформатора, то есть на группу подключения трансформатора. Как правило, фаза высоковольтной стороны трансформатора отклоняется от фазы низковольтной стороны.Стандарты и спецификации ярко выражены с помощью часов. Например, Y11 и Y0, соответственно, указывают на соединение в 11 часов и 0 часов (11 часов означает, что разница между ними составляет 30 градусов по электрическому углу, а 0 часов не имеет отклонения). Поэтому при выполнении синхронных операций мы также должны учитывать, какое время проводки трансформатора. В США во многих домохозяйствах есть устройства для выработки солнечной энергии в качестве вспомогательных источников питания для выработки электроэнергии для собственных нужд.Когда электричества достаточно, его можно вернуть в сеть и получить выгоду. Очевидно, здесь есть устройства синхронизации и силовые трансформаторы.

Рисунок 4. Отклонение фазы



Ⅴ Часто задаваемые вопросы

1. Для чего используется повышающий трансформатор?
В Национальной энергосистеме повышающий трансформатор используется для увеличения напряжения и уменьшения тока . Напряжение увеличивается примерно с 25 000 В до 400 000 В, что приводит к уменьшению тока.Меньший ток означает, что меньше энергии теряется при нагреве провода.

2. В чем разница между повышающим и понижающим трансформатором?
Основное отличие между повышающим и понижающим трансформатором заключается в том, что повышающий трансформатор увеличивает выходное напряжение, а понижающий трансформатор снижает выходное напряжение.

3. Как работает повышающий трансформатор?
Как правило, повышающий трансформатор имеет большее количество витков провода во вторичной обмотке, что увеличивает принимаемое напряжение во вторичной обмотке…. Следовательно, говоря простыми словами, повышающий трансформатор увеличивает электрическое напряжение от более низкого до более высокого во вторичной обмотке в соответствии с требованиями или применением.

4. Пример повышающего трансформатора?
В качестве примера повышающий трансформатор 10:1 требует в десять раз больше витков вторичной обмотки: В этой формуле мы преобразовали напряжение с 5 В в 50 В (повышающее) в трансформаторе с десятью витками первичную обмотку и 100 витков на вторичную обмотку.

5. В каких приборах используется повышающий трансформатор?
Хотя это сделано для того, чтобы сделать его пригодным для общего использования, существуют определенные приборы, такие как электродвигатели , микроволновые печи , рентгеновские аппараты и т. д., для запуска которых требуется высокое напряжение. Повышающий трансформатор используется для преобразования существующего источника питания в требуемое напряжение.

6. Какова формула повышающего трансформатора?
С помощью этой формулы P = E x I и ее прямых производных I = P / E и E = P / I можно рассчитать все атрибуты трансформатора. Например, если мощность трансформатора составляет 10 кВА, а выходное напряжение составляет 240 вольт, его допустимая сила тока составляет 41,67 ампер (10 000 ватт / 240 вольт = 41,67 ампер).

7. Какова основная функция понижающего трансформатора?
Трансформаторы классифицируются по их функции: повышающей или понижающей. Повышающие трансформаторы повышают напряжение входящего тока, а понижающие трансформаторы уменьшают напряжение входящего тока.

8.Как работает понижающий трансформатор?
В первую очередь, понижающий трансформатор работает по основному принципу электромагнитной индукции . Согласно первому закону электромагнитной индукции Фарадея, проводник, помещенный в переменное электромагнитное поле, будет видеть индуцированный ток, зависящий от скорости изменения потока.

9. Почему мы используем понижающий трансформатор?
Чем выше ток, тем больше тепла теряется. Чтобы уменьшить эти потери , Национальная энергосистема передает электроэнергию с низким током.Для этого нужно высокое напряжение. … Эти высокие напряжения слишком опасны для использования в домашних условиях, поэтому локально используются понижающие трансформаторы для снижения напряжения до безопасного уровня.

10. Где мы используем повышающие и понижающие трансформаторы?
Повышающие и понижающие трансформаторы используют электромагнитную индукцию для преобразования напряжения между двумя цепями. Мы используем оба типа при распределении питания от станций снабжения к конечному потребителю, а также для обеспечения подачи соответствующего напряжения в цепь на многих персональных устройствах.

11. Зачем нужно понижать напряжение?
Повышенное напряжение позволяет снизить ток, что значительно снижает потери мощности . Как только электричество завершает свое путешествие, мы уменьшаем его напряжение с помощью понижающего трансформатора, чтобы сделать его более безопасным и удобным для использования по соседству.

12. Что такое трансформатор объяснить повышающий и понижающий трансформатор?
Трансформатор, повышающий напряжение от первичной обмотки к вторичной (больше витков вторичной обмотки, чем витков первичной обмотки), называется повышающим трансформатором .И наоборот, трансформатор, предназначенный для противоположного действия, называется понижающим трансформатором .

13. Как понижает напряжение трансформатор?
Концепция понижающего трансформатора на самом деле довольно проста. У передачи больше витков провода на первичной катушке по сравнению с витками на вторичной катушке. Этот уменьшает наведенное напряжение , проходящее через вторичную катушку, что в конечном итоге снижает выходное напряжение.

14.Понижающий трансформатор потребляет электроэнергию?
Таким образом, если вы подключите нагрузку мощностью 300 Вт к понижающему трансформатору (при условии, что трансформатор рассчитан на более чем 300 Вт), ожидайте, что он будет потреблять немного больше, возможно, 325–375 Вт в зависимости от качества конструкции.

15. Увеличивает ли понижающий трансформатор ток?
Повышающий трансформатор увеличивает напряжение и уменьшает ток, тогда как понижающий трансформатор уменьшает напряжение, а увеличивает ток .

7 Разница между повышающим трансформатором и понижающим трансформатором

Повышающий и понижающий Трансформаторы – это две категории трансформаторов, классифицированные на основе их функция. Трансформатор представляет собой статическое устройство без движущихся частей. Это преобразует электрическую энергию из одной цепи в другую при изменении напряжения тока и без изменения частоты. В своей базовой форме трансформер состоит из двух катушек с высокой взаимной индуктивностью, электрически разделены, но имеют общую магнитную цепь.

В трансформаторе первая группа катушек, называемая первичная катушка (первичная обмотка) подключена к источнику переменного напряжения называется первичным напряжением. Второй комплект катушки называется вторичная катушка или вторичная обмотка подключена к нагрузке, и нагрузка тянет результирующее переменное напряжение (Secondary Voltage).

Повышение Трансформатор

Повышающий трансформатор — электрическое устройство, в котором выходное (вторичное) напряжение больше его входного (первичного) напряжения.То Повышающий трансформатор уменьшает выходной ток для поддержания входного и выходная мощность системы равна. Величина, на которую он уменьшает ввод напряжение зависит от отношения числа витков первичной обмотки к количество витков во вторичной обмотке.

Энергетические компании используют повышающие трансформаторы для передачи электричество на большие расстояния. Они также полезны в таких устройствах, как воздушные сумки и блоки питания.

Повышающий трансформатор

Что вам нужно Узнайте о повышающем трансформаторе

  1. Трансформатор, повышающий напряжение от первичное и вторичное напряжение называется повышающим трансформатором. Шаг вверх трансформатор повышает напряжение с 220в до 11кв и более.
  2. Выходное напряжение повышающего трансформатора больше напряжения источника.
  3. В повышающем трансформаторе первичная обмотка из толстого изолированного медного провода, а вторичка из тонкого изолированный медный провод.
  4. В повышающем трансформаторе высокое напряжение обмотка является вторичной обмоткой, тогда как обмотка низкого напряжения является первичной обмотка.
  5. В повышающем трансформаторе ток и магнитное поле менее развито во вторичной обмотке и сильно развито в первичной обмотке.
  6. В повышающем трансформаторе больше оборотов вторичной обмотки больше, чем оборотов первичной обмотки.
  7. Повышающий трансформатор обычно используется в линии передачи для преобразования высокого напряжения, вырабатываемого генератором переменного тока.

Понижающий Трансформатор

Трансформатор понижающий – устройство, предназначенное для преобразовывать высоковольтную слаботочную мощность в низковольтную сильноточную мощность. В понижающем трансформаторе первичная обмотка катушки содержит больше витков, чем вторичная обмотка.

Применение А Понижающий трансформатор

  • Применяется в телевизорах, инверторах, стабилизаторах напряжения и т.д.
  • В сварочных аппаратах используется для уменьшения напряжение и возрастающий ток.
  • Используется для понижения уровня напряжения в линия передачи.
  • Используется в основных адаптерах и зарядных устройствах для сотовых телефоны, проигрыватели компакт-дисков и стереосистемы.
Понижающий трансформатор

Что вам нужно Узнайте о понижающем трансформаторе

  1. Трансформатор, снижающий напряжение с вторичное к первичному напряжению называется понижающим трансформатором.А Понижающий трансформатор снижает напряжение с 440В до 220В, 220В до 110В или 110В до 20В или даже 10В.
  2. Выходное напряжение понижающего трансформатора меньше напряжения источника.
  3. В понижающем трансформаторе выходной ток высок, поэтому толстая изолированная медная проволока используется для изготовления вторичных обмотка.
  4. В понижающем трансформаторе, обмотка низкого напряжения является вторичной обмоткой.
  5. В понижающем трансформаторе низкое напряжение на вторичные концы и, следовательно, ток и магнитное поле высоки.
  6. Количество витков в первичной обмотке больше чем вторичная обмотка.
  7. Понижающий трансформатор используется в силовых распределение. Он используется для электрических изоляция, в распределительной сети, для управления домом

Читайте также: Разница между полуволновым и двухполупериодным выпрямителем

ОСНОВА СРАВНЕНИЯ ПОВЫШАЮЩИЙ ТРАНСФОРМАТОР ПОНИЖАЮЩИЙ ТРАНСФОРМАТОР
Описание Трансформатор, повышающий напряжение с первичной на вторичную. напряжение называется повышающим трансформатором.Повышающий трансформатор повышает напряжение с 220В до 11кВ и более. Трансформатор, понижающий напряжение со вторичной обмотки на первичную. напряжение называется понижающим трансформатором. Понижающий трансформатор снижает напряжение с 440В до 220В, 220В до 110В или 110В до 20В или даже 10в.
Выходное напряжение Выходное напряжение повышающего трансформатора больше, чем у источника Напряжение. Выходное напряжение понижающего трансформатора меньше напряжения источника. Напряжение.
Среднее и основное Обмотка В повышающем трансформаторе первичная обмотка состоит из толстых изолированный медный провод, а вторичка состоит из тонкой изолированной меди провод. В понижающем трансформаторе выходной ток большой, поэтому изолированный медный провод используется для изготовления вторичной обмотки.
Обмотка напряжения В повышающем трансформаторе обмотка высокого напряжения является вторичной. обмотка, тогда как обмотка низкого напряжения является первичной обмоткой. В понижающем трансформаторе обмотка низкого напряжения является вторичной. обмотка.
Магнитное поле В повышающем трансформаторе ток и магнитное поле меньше развитая во вторичной обмотке и сильно развитая в первичной обмотка. В понижающем трансформаторе напряжение на вторичных концах низкое. следовательно, ток и магнитное поле высоки.
Витки обмотки В повышающем трансформаторе витков вторичной обмотки больше, чем витков первичной обмотки. Количество витков в первичной обмотке больше, чем во вторичной обмотка.
Применение Повышающий трансформатор обычно используется для передачи электроэнергии. Хороший Примером повышающего трансформатора является генераторный трансформатор по мощности. растения. Понижающий трансформатор используется в распределении электроэнергии. Хороший пример понижающего трансформатора есть, трансформатор в жилых помещениях.
Предыдущая статья10 Разница между системой жесткого реального времени и системой мягкого реального времени с примерамиСледующая статья7 Разница между проекцией под первым и третьим углом Применение повышающего трансформатора

| ЭлектрическийМаг

Повышающий трансформатор представляет собой электрическое устройство, повышающее напряжение вторичной обмотки (обмотки) до первичной обмотки (обмотки).Трансформатор — это статическое устройство, которое используется для повышения и понижения напряжения. Мощность остается одинаковой на первичной и вторичной сторонах трансформатора. Как мы знаем, частота также остается прежней, но на 180 градусов не совпадает по фазе с частотой питания.

Подробнее о трансформаторе:

Конструкция трансформатора

Методы охлаждения трансформатора

Потери и КПД трансформатора
Повышающий трансформатор

Выходное напряжение повышающего трансформатора

Повышающая передача используется для увеличения выходного напряжения, но ток будет уменьшен, чтобы мощность обеих сторон оставалась одинаковой. Напряжение первичной стороны низкое и высокое по сравнению со вторичной стороной. В то время как напряжение на вторичной стороне высокое и низкое по сравнению с первичной стороной. Для повышения напряжения или понижения напряжения главное правило первичной и вторичной обмотки (количество витков). Если во вторичной обмотке число витков больше, чем в первичной обмотке, говорят о повышающем трансформаторе.

Применение повышающего трансформатора:

  • В основном повышающие трансформаторы используются для передачи электроэнергии от электростанций к электростанции.Обычно генерируемое напряжение около 11 кВ или иногда 20 кВ. В то время как напряжение передачи 500 кВ, 132 кВ и 66 кВ или в соответствии с системными требованиями. Итак, для повышения генерирующего напряжения до нужного напряжения используем повышающий трансформатор.
  • Для минимизации потерь в линии передачи используется повышающий трансформатор.
  • В нем используются небольшие электронные компоненты.

Посмотрите это видео, чтобы лучше понять

Для какой бытовой техники нужен этот трансформатор?

В настоящее время эти трансформаторы не так много используются на бытовом уровне.В люминесцентных лампах во взрыве используются повышающие трансформаторы для повышения напряжения и ограничения тока. В электронных лампах, телевизорах и радио также используется это из-за этих необходимых высоких напряжений.

В чем разница между повышающим трансформатором и понижающим трансформатором? – Реабилитацияроботикс.нет

В чем разница между повышающим трансформатором и понижающим трансформатором?

Трансформатор, увеличивающий напряжение от первичной обмотки к вторичной (больше витков вторичной обмотки, чем витков первичной обмотки), называется повышающим трансформатором. И наоборот, трансформатор, предназначенный для противоположного действия, называется понижающим трансформатором.

Можно ли использовать понижающий трансформатор в качестве повышающего?

Да, вы можете использовать трансформатор в обратном направлении. Часть no связана с конструкцией трансформатора. Вторичные или выходные обмотки имеют низкий импеданс для снижения потерь и повышения эффективности. Вам понадобится трансформатор, предназначенный для повышения напряжения с 415 В до 11 кВ.

Что такое понижающий трансформатор?

Понижающий трансформатор — это устройство, которое можно подключить к выключателю и устройству.Есть два типа трансформаторов, о которых вам следует знать: повышающие и понижающие трансформаторы. Повышающие трансформаторы обычно производят более высокое выходное напряжение, чем входное напряжение.

Какое утверждение относительно функции повышающего трансформатора является верным?

Функция повышающего трансформатора заключается в повышении напряжения и уменьшении силы тока в цепи рентгеновского излучения. Трансформаторы называются в зависимости от того, как они изменяют напряжение. Повышающий трансформатор увеличивает напряжение, а понижающий понижает напряжение.

Какое устройство является трансформатором?

Трансформатор представляет собой пассивное электрическое устройство, которое передает электрическую энергию от одной электрической цепи к другой или нескольким цепям.

Как называется трансформатор, используемый для повышения напряжения до киловольтного уровня?

повышающий трансформатор

Какой тип трансформатора имеет больше витков в первичной обмотке, чем во вторичной?

понижающий трансформатор

Что такое генератор с падающей нагрузкой?

Генераторы с падающей нагрузкой.Обеспечивает максимально короткое время воздействия. Начальная загрузка трубки выше и падает во время экспонирования.

Какое устройство увеличивает напряжение примерно в 500 раз?

трансформатор

Понижающий трансформатор повышает или понижает напряжение?

Трансформатор преобразует переменный ток (AC) из одного напряжения в другое напряжение. Он не имеет движущихся частей и работает по принципу магнитной индукции; он может быть рассчитан на «повышающее» или «понижающее» напряжение. Таким образом, повышающий трансформатор увеличивает напряжение, а понижающий понижает напряжение.

Какой тип тока обеспечивает работу трансформатора?

переменный ток

Какова стандартная отраслевая формула для расчета мощности генератора высокого напряжения?

Какова стандартная отраслевая формула для расчета мощности генератора высокого напряжения? ОТВЕТ: C Промышленным стандартом для расчета мощности генератора высокого напряжения является использование максимального тока трубки при 100 кВпик и 100 мс.

Какова наиболее частая причина отказа трубки?

Лучшее, что часто можно сделать, — это экстраполировать причину.Распространенной неисправностью относительно долгоживущих ламп является искрение. Наиболее распространенными доказанными причинами дугового разряда являются: высокое давление остаточного газа, разрушение изоляторов и паразитная эмиссия электронов (обычно называемая «автоэмиссией»).

Сколько обмоток у автотрансформатора?

одна обмотка

Что из следующего используется для определения напряжения перед облучением?

Физический 2 Блок 1 HW

Вопрос Ответить
Выбор кВп Требует подачи постоянного напряжения на автотрансформатор
Компенсация линии требуется для стабилизации напряжения
Что из следующего используется для определения напряжения перед облучением? Автотрансформатор
Накальный трансформатор Увеличивает ток

Что такое кВ и мАс?

Рентгенография.Техника: напряжение рентгеновской трубки (кВ) Техника: произведение тока на время экспозиции (мАс)

Что означает mAs в радиологии?

Миллиампер-секунд

Что означает mAs?

МАС

Акроним Определение
МАС Валютное управление Сингапура
МАС Американское мусульманское общество
МАС Производственная консультационная служба
МАС Магистр перспективных исследований

Как mAs влияет на качество изображения?

Первый эксперимент показал, что при неизменной плотности пленки чем выше kVp, тем ниже процент разрешения и контрастности изображения; Кроме того, чем выше мАс, тем выше разрешение и процент контрастности изображения.

Какие два фактора влияют на контраст объекта?

Контраст объекта обусловлен диапазоном поглощения излучения объектом, т. е. рентгенографируемым материалом. На это влияет (а) масса объекта, включая атомный номер и толщину, и (б) проникающая способность источника излучения, которая представляет собой длину волны используемого излучения.

Что является основным контролирующим фактором для контраста?

Стек № 132647

Вопрос Ответить
В чем разница между соседними плотностями на рентгенографическом изображении? радиографический контраст
Что является основным фактором, контролирующим контрастность? КВП
Какие два типа контраста используются в медицинской рентгенографии? Длинная шкала (низкая контрастность), Короткая шкала (высокая контрастность)

Каковы четыре основных фактора воздействия?

Количество и качество рентгеновского луча контролируются четырьмя основными факторами. Эти факторы находятся под непосредственным контролем оператора с ограниченной ответственностью. Основными факторами воздействия являются миллиампер (мА), время воздействия (с), кВп и SID.

Каковы четыре основных аспекта рентгенографического качества?

Мод 1 Ch6

Вопрос Ответить
Каковы 4 основных аспекта качества рентгенографии? Плотность, контрастность, искажение, детали записи
Дайте определение радиографической плотности? полная чернота или темнота.
Плотность в основном регулируется изменением? мАс
Дайте определение рентгенографическому контрасту? разница плотности между соседними частями изображения.

Какая экспозиция определяет контраст?

Какие факторы воздействия влияют на контраст? kVp = Более высокое напряжение в киловольтах дает более проникающие рентгенограммы и более низкий рентгенографический контраст. Что понимается под плотностью? Плотность — это общая чернота или темнота пленки.

mAs это качество или количество?

По мере увеличения мА увеличивается и количество электронов. мА прямо пропорциональна току трубки. mAs является основным регулятором количества рентгеновского излучения.

Какие два фактора влияют на качество луча?

Качество луча относится к общей энергии или длине волны луча и его проникающей способности. Луч высокого качества имеет короткую длину волны, высокую среднюю энергию и высокую максимальную энергию.

Что такое количество лучей?

 Количество относится к количеству фотонов рентгеновского излучения в луче. По мере увеличения количества фотонов увеличивается интенсивность луча, и любые факторы, влияющие на количество фотонов рентгеновского излучения в луче, влияют на количество рентгеновского луча.

Что такое kVp в радиологии?

кВп обозначает киловольтаж пик. 116 117. Это максимальное напряжение (измеряемое в тысячах вольт), которое будет создаваться рентгеновским аппаратом во время экспозиции.

Оставить комментарий

Ваш адрес email не будет опубликован.
