Понижающий трансформатор. Что это и зачем он нужен?

Трансформаторы — это статические электрические устройства без движущихся частей, преобразующие электрическую энергию из одного значения напряжения и тока в другое. Частота электрического тока при этом остается постоянной.

Трансформаторы классифицируются по функциям: повышающие или понижающие. Повышающие трансформаторы увеличивают входящее напряжение, а понижающие трансформаторы уменьшают значение выходящего напряжение. Входящее напряжение называется первичным напряжением, а выходящее- вторичным. Также трансформатор может использоваться для гальванической развязки.

Как правило, повышающие трансформаторы располагаются на электростанциях, повышая напряжение, поступающее от электростанции в распределительные сети на большие расстояния. Понижающие трансформаторы, с другой стороны, уменьшают напряжение распределительных сетей, получаемых на уровне местного распределения. Поток на большие расстояния сначала понижается до уровня, приемлемого для местного распределения, а затем снова понижается в каждом потребительском узле (жилых домах и офисах).

Необходимость трансформаторов

При передаче электрической энергии, как на большие, так и на малые расстояния в системе энергоснабжения возникают собственные потери. Чем выше ток в линии, тем больше потери (при более низком напряжении, так как мощность передается одинакова). По этой причине для передачи электроэнергии на большие расстояния необходимо, чтобы у электричества было максимально высокое напряжение и максимально малый ток. Однако высокое напряжение небезопасно для потребителей и не подходит для большинства электроприборов. Бытовые электроприборы обычно рассчитаны на 220 В (110 В в США).

Трансформаторы преобразуют электроэнергию между высоким напряжением, малым током, необходимым для передачи на большие расстояния, и низким напряжением, большим током, необходимым для использования потребителями.

Кроме того, линии электропередачи обычно изготавливаются из меди, чтобы минимизировать потери, связанные с передачей. Медь имеет самое низкое электрическое сопротивление из всех проводящих материалов.

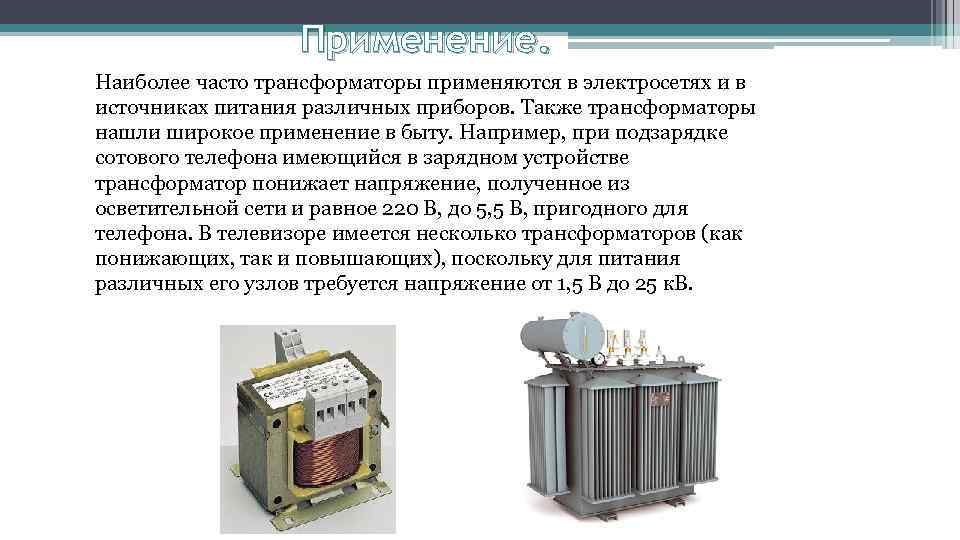

Применение понижающего трансформатора

Электростанции вырабатывают электроэнергию с напряжением 20 кВ, которое затем повышается до 330 кВ (а иногда и выше) для распределения на большие расстояния. При получении на местной распределительной станции напряжение снижается до 6, 10 кВ с помощью понижающего трансформатора. После чего, для распределения отдельным потребителям, используют другой понижающий трансформатор, который снижает напряжение до стандартных 380 В (220 В), пригодных для использования потребителями.

Бытовое напряжение в большинстве районов составляет 220 В. Однако не во всем мире используется напряжение 220 В в бытовых розетках. Например, в США напряжение в бытовой сети составляет от 110 В. Подключение устройства 220 В к розетке 110 В может привести к повреждению устройства. К счастью, есть недорогие трансформаторы-адаптеры (рисунок ниже), которые полностью решают эту проблему.

Работа трансформатора

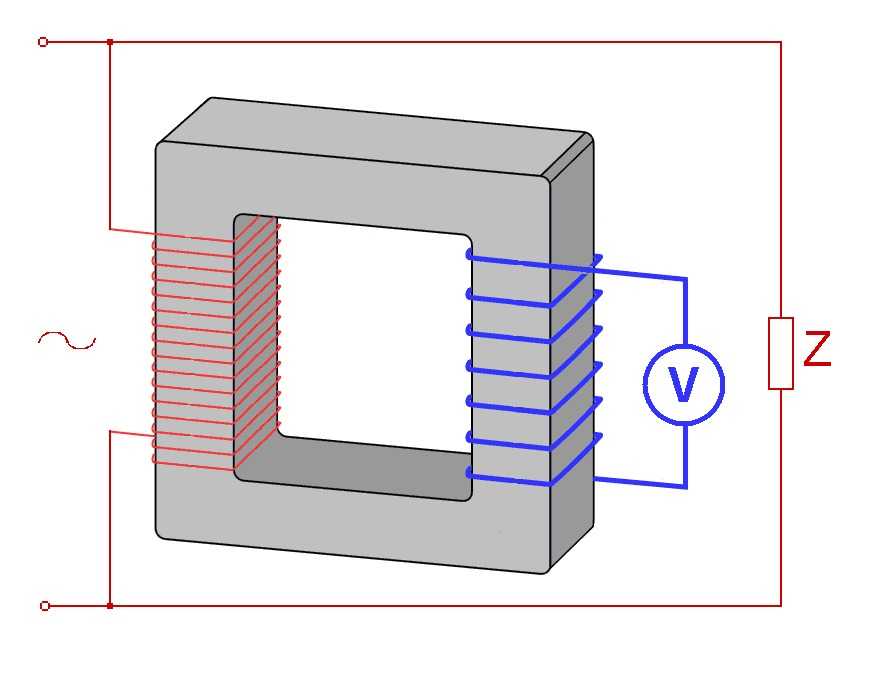

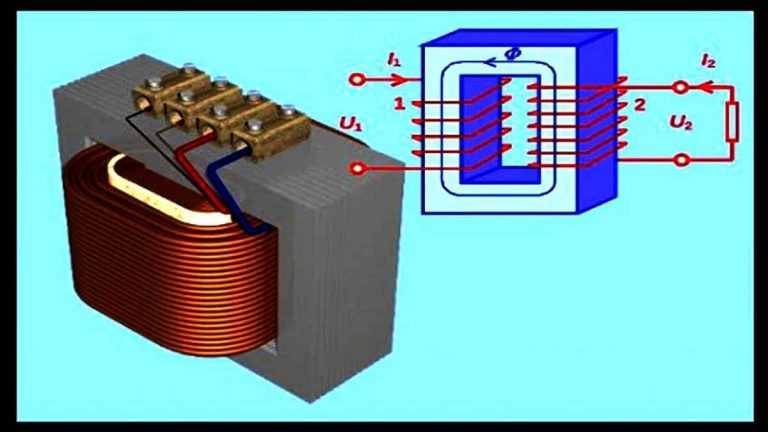

Трансформаторы работают по принципу взаимной индукции. Изменяющееся магнитное поле в одном витке провода индуцирует электродвижущую силу (ЭДС) в соседнем витке провода, индуктивно связанном с первым. Проще говоря, трансформатор состоит из двух катушек из медной проволоки с высокой взаимной индуктивностью. Эти катушки электрически разделены, в то же время они имеют общую магнитную цепь (рисунок ниже).

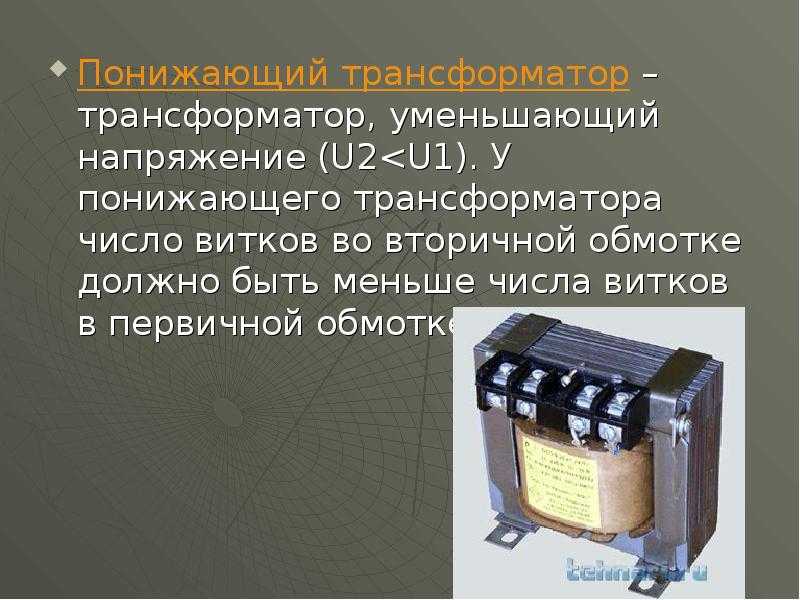

В понижающем трансформаторе вторичная обмотка имеет меньшее количество витков, чем первичная, что позволяет снизить напряжение на выходе устройства.

Первичная обмотка, которая представляет собой первый набор катушек, подключается к источнику переменного напряжения. Вторичная обмотка подключается к нагрузке, распределяя электроэнергию от трансформатора.

Переменный ток, протекающий при первичном напряжении, создает переменный магнитный поток. Он индуцирует аналогичный ток во вторичной катушке, создавая вторичное напряжение. Здесь уменьшенное количество обмоток вторичной катушки эффективно снижает результирующее напряжение, следовательно, «понижая» напряжение до более низкого значения при сохранении постоянной частоты.

Обратите внимание, что при уменьшении напряжения ток увеличивается для поддержки одинаковой частоты между первичной и вторичной обмотками. По этой причине вторичная обмотка в понижающих трансформаторах обычно имеет провод большего сечения, чем первичная. Поскольку ток в первичной обмотке низкий, для подключения первичной обмотки не требуется провод большого сечения. И наоборот, повышенный ток, протекающий через вторичную обмотку, требует увеличения сечения проводника. Если провод во вторичной катушке слишком тонкий, он плавится из-за перегрева, вызывая выход из строя трансформатора.

Изменение направления потока

Возможно использование как повышающих, так и понижающих трансформаторов в обратном подключении. При переключении первичной и вторичной обмоток направление электрического потока меняется на противоположное. Таким образом, повышающий трансформатор может выполнять функцию понижающего трансформатора и наоборот.

Производственные соображения

Трансформаторы — дорогой, но важный элемент системы электроснабжения. На приобретение трансформаторов требуются большие капитальные затраты, и ожидается, что они будут работать в течение всего прогнозируемого срока службы. В действительности, однако, трансформаторы обычно выходят из строя примерно на половине ожидаемого срока службы. Неправильно отремонтированные обмотки, устройства РПН и вводы часто являются первопричиной.

Однако виноваты не только неадекватные планы обслуживания. Трансформаторы часто не соответствуют предполагаемым условиям использования, что создает ненужную нагрузку на устройство. Несмотря на то, что трансформаторы полностью статичны и не имеют движущихся частей, сила тока, протекающего через обмотки, вызывает износ самих обмоток. То же самое и с переключателями ответвлений и втулками. Со временем целостность этих материалов нарушается, что приводит к легкому или критическому отказу.

Чтобы предотвратить преждевременный выход из строя, трансформаторы следует выбирать внимательно. После установки следует также осторожно производить ввод в эксплуатацию. Условия эксплуатации должны тщательно контролироваться, а планы технического обслуживания должны выполняться регулярно и тщательно. При наличии этих положений трансформаторы, вероятно, будут обеспечивать оптимальную производительность в течение всего прогнозируемого срока службы.

Сердечник

Кроме того, будьте благоразумны при выборе марки материала сердечника трансформатора. Хотя материалы более высокого качества, как правило, дороже, они обычно обеспечивают более длительный срок службы. Подберите материал в соответствии с нормальными условиями эксплуатации и желаемым сроком службы трансформатора.

Обмотки

Тщательно подбирайте тип металла, из которого изготовлены обмотки трансформатора. Здесь цель состоит в том, чтобы минимизировать сопротивление в проводах, одновременно увеличивая электрическую проводимость. В этом случае лучше всего подходит медь, хотя обычно она дороже алюминия, который является альтернативой.

В долгосрочной перспективе медь, как правило, является наиболее экономичным вариантом, поскольку она обеспечивает меньшее сопротивление электрическому току, чем альтернативные материалы. Это уменьшенное сопротивление приводит к меньшим потерям электроэнергии, увеличивая долгосрочную эффективность оборудования. Дополнительным преимуществом является снижение тепловыделения в системе, поскольку электрическое сопротивление приводит к выделению тепла при использовании альтернативных материалов.

Важно понимать физическое расположение обмоток. Такое расположение должно соответствовать ожидаемым условиям эксплуатации.

Изоляция

Изоляция имеет решающее значение для правильного функционирования трансформатора, а также для безопасности персонала на объекте. Совместите это с ожидаемыми условиями эксплуатации, обеспечив оптимальный выбор изоляционного материала и конфигурации.

Вывод

Трансформаторы необходимы для эффективного функционирования энергосистемы. Эти устройства позволяют преобразовывать электрическую мощность в правильное соотношение напряжения к току как для передачи на большие расстояния, так и для местного распределения. Из-за их стоимости трансформатор следует выбирать внимательно. Правильная эксплуатация и соответствующее техническое обслуживание продлевают срок службы трансформатора.

Понижающие трансформаторы: устройство и принцип работы

Содержание

• 1 Понижающие трансформаторы и их принцип работы
• 2 Трансформатор тока ТОГ-110 кВ
• 3 Технические характеристики
• 4 Виды трансформаторов
• 5 Обзор цен

Есть много разных типов электрических преобразователей тока. В бытовых условиях часто используются высоковольтные и низковольтные понижающие трансформаторы напряжения.

Мы представили подробную информацию об этом виде трансформаторных устройств. При необходимости вы также можете изучить фото и видео.

Понижающие трансформаторы и их принцип работы

Чтобы понизить напряжение поступающего тока используют понижающие автотрансформаторы, а, чтобы повысить – повышающие. Это абсолютно безопасные бытовые устройства, которые нужны, если у вас на производстве или дома высокое напряжение в основной сети.

А также, чтобы сохранить работу домашних электроприборов. Если же у вас в сети 385 вольт, а домашняя автоматика работает на 220, то вам нужен однофазовый или трёхфазовый понижающий трансформатор. Если вам будет интересно, тогда можете прочесть про импульсный трансформатор.

Трехфазовые и двухфазовые устройства выполняют такие функции:

1. Электрическую изоляцию. Это является обязательным условием, если у вас повышенный уровень опасности и поражения током.
2. Распределение тока между потребителями.
3. Могут использоваться для измерения ампер т вольт.

Обязательно нужно помнить, что для трехфазной сети нужно подбирать двух фазный преобразователь, а для двухфазной – однофазный.

Трансформатор тока ТОГ-110 кВ

Трансформатор 220 24 ватт может использоваться в сети 445 вольт (иногда 385). То есть коэффициент трансформации понижающего трансформатора не изменяется от условий использования. Но нужно помнить, что нельзя применять устройство в цепи с высокими максимальными показаниями, нежели указано в паспорте.

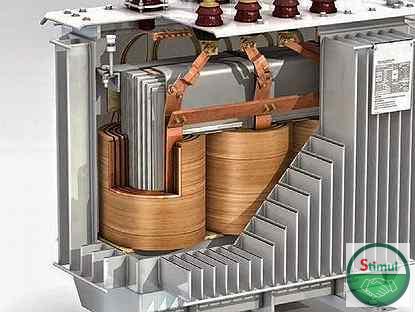

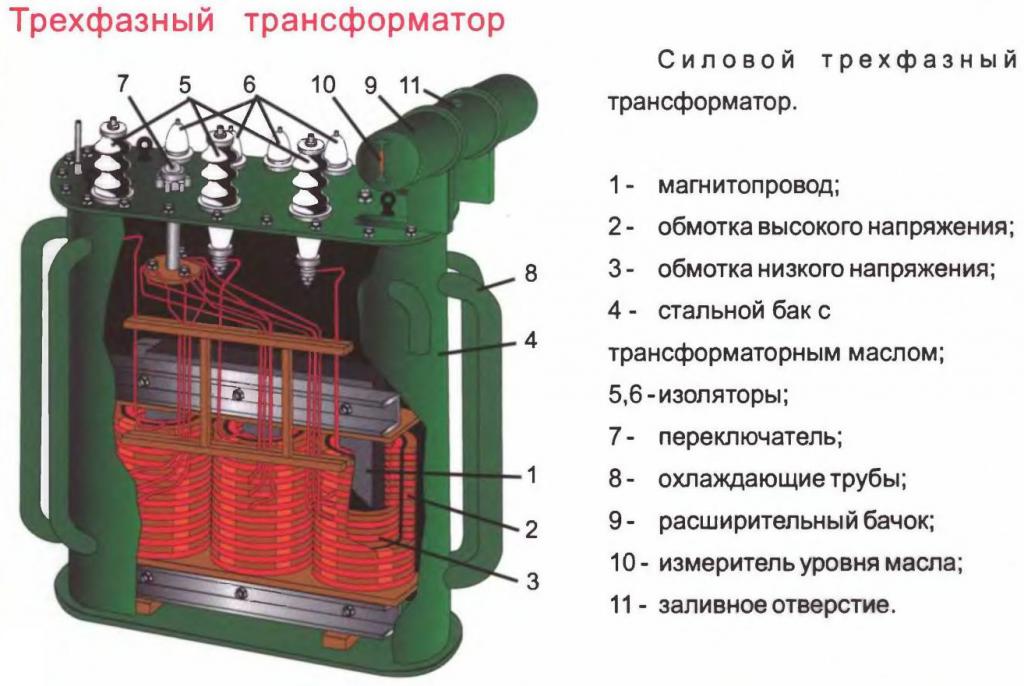

Понижающие силовые трансформаторы обычно состоят из двух или более катушек из изолированного провода. Они намотаны вокруг сердечника, который сделан из железа. Когда напряжение подается на первичную обмотку, то происходит намагничивание железного сердечника. А он в свою очередь индуцирует напряжение в другой катушке.

Этот показатель можно рассчитать у абсолютно всех трансформаторов. Но расчеты не всегда бывают правильными, поэтому всегда читайте характеристики, которые дает производитель.

Технические характеристики

Если вы планируете купить этот трансформатор, тогда вам следует изучить его технические характеристики:

1. ОСМ. Они нужны для контроля систем сигнализации освещения. Монтировать их можно только в защищенных ящиках. Обязательно нужно учесть, что к ним не должна попадать пыль и влага. Эти трансформаторы нужно установить на din-рейку.
2. ТСЗИ. Это понижающие трехфазовые трансформаторы. Вмонтированы они в защитном кожухе. Он защищает прибор от внешних агрессивных факторов.

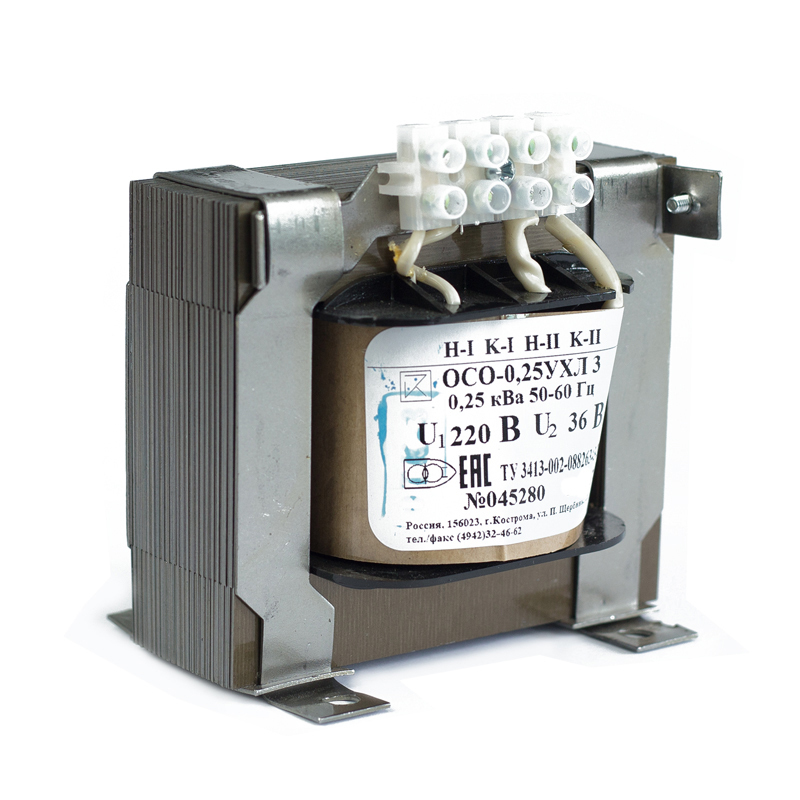

3. ОСО и ОСОВ. Это приборы сухого класса. Используют их при напряжении сети до 380 кВт.
4. ТТП, ЯТП, ТС-180-2 ГОСТ 14254 отличается от всего небольшого напряжения, которое образуется на вторичной обмотке. Их используют в бытовых целях. Он очень удобный тем, что его можно установить своими руками.

Это характеристики этого трансформатора. Если их изучить детально, тогда можно понять, что устройство работает качественно. При необходимости можете прочесть про силовой трансформатор.

Виды трансформаторов

На данный момент можно встретить огромное количество понижающих трансформаторов. К основным видам можно отнести:

1. Сухие
2. Масляные

Сухие модели применяют в повседневном использовании для распределения поступающей энергии на клеммы галогеновых ламп. Их преимуществом является то, что они невелики в размерах и обладают высоким классом защиты. Такие трансформаторы часто используют на химических заводах или нефтеперерабатывающих производствах.

Схема их работы нечем не отличается от стандартной.

Еще их применяют для бытовых и производственных цепей, для контроля работы галогенных ламп и других приборов.

Обзор цен

Купить ящик с понижающим трансформатором и прибор на 220, 12, 180 можно найти в специализированном магазине. При необходимости вы также можете обратиться на завод к производителю и найти этот товар у него. Ниже мы представили информацию, которая представлена на фото:

Это основные цены, которые представлены на трансформаторы. Если вы желаете получить импортные модели, тогда их стоимость будет значительно выше.

Как видите, на видео представлена основная информация о понижающих трансформаторах. Надеемся, что эта информация будет полезной.

Читайте также: намотка тороидального трансформатора.

Преобразование понижающего трансформатора в повышающий: 5 важных фактов

Мы можем преобразовать понижающий трансформатор в повышающий, просто поменяв местами первичную и вторичную обмотки. Теперь мы обсудим эту технику на Как конвертировать Шаг вниз к повышающему трансформатору наряду с некоторыми соответствующими часто задаваемыми вопросами в деталях.

Понижающий трансформатор подразумевает, что его вторичная обмотка имеет меньше витков, чем первичная обмотка. Если мы подключим трансформатор в обратном порядке, первичная катушка станет вторичной, а вторичная катушка станет первичной. Таким образом, поведение трансформатора становится аналогичным поведению повышающего трансформатора.

Как преобразовать понижающий трансформатор в повышающий – См. также

Повышающий трансформатор – принцип работы и схема

Повышающий трансформатор – это электрическое устройство, которое увеличивает напряжение от первичной обмотки до вторичной обмотки. Обычно он используется на электростанциях, где происходит генерация и передача напряжения.

 Повышающий трансформатор состоит из двух основных частей — сердечника и обмотки. Сердечник трансформатора изготовлен из материала, проницаемость которого выше, чем у вакуума. Причина использования высокопроницаемого вещества заключается в том, чтобы ограничить силовые линии магнитного поля и уменьшить потери. Кремниевая сталь или феррит используются для защиты трансформатора от избыточного вихревого тока и гистерезис потеря. Итак магнитный поток может легко протекать через ядро, а эффективность трансформатор увеличивается.

Обмотки трансформатора изготовлены из меди. Медь обладает огромной жесткостью и идеально подходит для проведения большого количества тока. Они покрыты изоляторами для обеспечения безопасности и долговечности для лучшей производительности. Обмотки намотаны на сердечник трансформатора. Первичная катушка состоит из меньшего количества обмоток с более толстыми проводами, специально разработанными для передачи низкого напряжения и высокого тока. Совершенно противоположное явление имеет место для вторичной обмотки. На этот раз провода тоньше, с большим количеством витков. Эти провода хорошо переносят значительное напряжение и небольшой ток.

Первичная обмотка состоит из меньшего количества витков, чем вторичная обмотка. Итак, N_s>N_p где,

N_s= количество витков вторичной обмотки.

N_p= количество витков в первичной катушке

Из свойств идеального трансформатора мы знаем,

[Латекс]\frac{N_{p}}{N_{s}}=\frac{V_{p}}{V_{s}}[/Latex]

Следовательно, чем больше количество витков во вторичной катушке, тем больше индуцированное напряжение.

Но мощность должна быть закреплена за трансформатором. Следовательно повышающий трансформатор увеличивает напряжение и уменьшает ток, так что мощность остается неизменной.

Повышающие трансформаторы – неотъемлемая часть энергосистем. Линии электропередачи используйте повышающие трансформаторы для передачи напряжения на большие расстояния. Напряжение, вырабатываемое на электростанциях, повышается, передается через них и достигает внутренних систем. Понижающий трансформатор снижает напряжение и делает его безопасным для использования в домашних условиях.

Обмотка повышающего трансформатора

Понижающий трансформатор – принцип работы и схема

Электрическое устройство, которое понижает напряжение с первичной обмотки на вторичную обмотку, известно как понижающий трансформатор. Функция понижающего трансформатора прямо противоположна работе повышающего трансформатора.

Сердечник понижающего трансформатора обычно изготавливается из мягкого железа. Конструкция аналогична конструкции повышающего трансформатора – ферромагнитные свойства сердечника способствуют намагничиванию и передаче энергии.

Для катушек индуктивности используются медные провода, покрытые изолятором. Первичная катушка соединена с источником напряжения, а вторичная катушка соединена с сопротивлением нагрузки. Напряжение, подаваемое на первичную катушку, создает магнитный поток и индуцирует ЭДС во вторичной катушке. Нагрузка, подключенная к вторичной катушке, потребляет «пониженное» переменное напряжение.

Мы знаем, что в понижающем трансформаторе количество витков в первичной обмотке больше, чем количество витков во вторичной обмотке. Итак, N_p>N_s где,

N_s= количество витков вторичной обмотки

N_p= количество витков в первичной катушке

Мы знаем, [Latex]\frac{N_{p}}{N_{s}}=\frac{V_{p}}{V_{s}}[/Latex]

Следовательно, [Latex]V_{s}=\frac{N_{p}}{N_{s}}\times V_{p}[/Latex]

Как соотношение [Latex]\frac{N_{s}}{N_{p}}<1\: ,\: V_{s}

Как и в повышающем трансформаторе, мощность понижающего трансформатора также остается постоянной. Когда уровень напряжения падает, ток во вторичной катушке увеличивается для поддержания баланса.

Для домов или других распределительных систем понижающие трансформаторы являются важным компонентом.

Обмотка понижающего трансформатора

Как преобразовать Step Down в Step Up Transformer – часто задаваемые вопросы

В чем разница между повышающим и понижающим трансформатором?

Повышающий трансформатор	Понижающий трансформатор
Повышающий трансформатор увеличивает первичное напряжение до вторичной обмотки.	Понижение трансформатор ступенчато меняет первичное напряжение вплоть до вторичной катушки.
Количество витков во вторичной катушке индуктивности повышающего трансформатора больше, чем количество витков в первичной катушке индуктивности.	Количество витков в первичной катушке индуктивности повышающего трансформатора больше, чем количество витков внутри вторичной катушки индуктивности.
Значение выходного напряжения больше, чем значение входного напряжения.	Значение выходного напряжения ниже значения входного напряжения.
В первичной обмотке используются толстые медные провода, а во вторичной обмотке – тонкие.	В первичной обмотке используются тонкие медные провода, а во вторичной обмотке – толстые.
Повышающие трансформаторы – важные компоненты электрических подстанций, электростанций и т. Д.	Понижающие трансформаторы являются важными компонентами распределительных систем, адаптеров, проигрывателей компакт-дисков и т. Д.

В линиях электропередачи используется повышающий трансформатор.

Как использовать понижающий трансформатор в качестве повышающего трансформатора?

Понижение трансформатор может достаточно работать в качестве повышающего трансформатора путем реверсивного действия.

Игровой автомат источник напряжения и нагрузочный резистор присоединяются к первичной обмотке и вторичной обмотке в случае понижающего трансформатора соответственно. Если мы питаем вторичную обмотку напряжением и подключаем нагрузку к первичной обмотке, вторичная обмотка действует как первичная и наоборот. Так что можно сказать, теперь понижающий трансформатор ведет себя как повышающий трансформатор и выдает повышенное напряжение на вторичной обмотке.

Если понижающий трансформатор подключен, а его выход и вход поменяны местами, работает ли он как повышающий трансформатор?

Можно поменять местами вход и выход понижающего трансформатора, чтобы он работал как повышающий трансформатор.

Хотя мы можем выполнить эту обратную операцию, мы должны помнить, что она подходит для временного использования. Мы должны поддерживать исходные характеристики трансформатора; в противном случае может возникнуть серьезная опасность.

Какие условия при преобразовании понижающего трансформатора в повышающий?

Есть некоторые моменты, о которых нам нужно помнить, когда мы собираемся использовать понижающий трансформатор в качестве повышающего трансформатора.

• ‌Теоретически этот метод выглядит простым и правдоподобным. На самом деле, это сложная работа, и у нее есть ограничения. Когда мы подключаем трансформатор назад, меняем полярность, но количество витков остается прежним. Таким образом, соотношение оборотов также не меняется. Следовательно, уровень напряжения должен быть увеличен, чтобы все было сбалансировано. Возьмем пример. Предположим, у нас есть понижающий трансформатор, который дает вторичное напряжение 100 вольт при подаче входного напряжения 200 вольт. Передаточное отношение, Н_p/N_sV =_p/V_s = 200/100 = 2. Если мы хотим использовать трансформатор в качестве повышающего, то же входное напряжение 200 вольт будет давать повышенное выходное напряжение 400 вольт. Таким образом, можно сказать, что это преобразование подходит для низких рейтингов. В противном случае цепь может быть замкнута, и установка будет разрушена.
• другой важная сторона этого метода заключается в использовании высокопрочных сердечников и изоляционных материалов. Если используются материалы со слабыми магнитными свойствами, высокое напряжение может повредить материал и в конечном итоге привести к серьезным повреждениям.
• ‌ Передаточное число не должно быть высоким. Если коэффициент равен 10, выходное напряжение увеличивается в десять раз и превышает предел трансформатора. Так что лучше иметь передаточное число <= 3.
