В чем отличие постоянного от переменного тока: «Чем переменный ток отличается от постоянного?» – Яндекс.Кью

Содержание

Чем переменный ток отличается от постоянного

В преддверии статьи о трансформаторах, мы решили устроить небольшой экскурс и выпустить две небольшие статьи по основным электротехническим определениям, которые плавно подведут нас к пониманию принципа действия трансформаторов. Ведь электричество и трансформаторы неразрывно связаны в своей истории, когда в связи с ростом передаваемых мощностей появилась потребность адаптировать мощность или напряжение под нужные пользователю параметры.

Что такое постоянный и переменный ток?

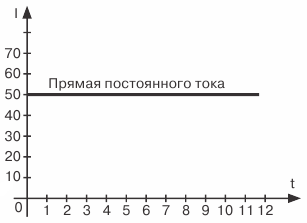

Постоянный ток не меняет своих показателей и направления движения. Встретить такой ток можно в самых обычных пальчиковых батарейках. Постоянный ток характеризуется непрерывным, направленным в одну сторону движением заряженных частиц, он практически никогда не используется в бытовых целях. Потому что передача такого тока на большие расстояния несёт за собой колоссальные потери и передавать его просто невыгодно.

Поэтому, чтобы сделать электричество более дешевым и доступным, используют именно переменный ток.

Переменный ток — это ток, направление движения которого может меняться в процессе работы, равно как и его показатели. Поэтому для движения такого тока используется два полюса. Чаще всего их называют плюс и минус. Такой ток имеет частоту. Частота, это самое сложное для понимания, постараемся рассказать максимально просто. Начнем с того, что во всех бытовых сетях по всему миру используется периодический переменный ток. Именно эти самые пресловутые периоды и делают его переменным. Переменный ток имеет определённый период своих изменений. Периодом называется полный цикл всех изменений показателей тока. Как только заканчивается первый период, начинается следующий период и так до бесконечности. Один период равен одному Герцу, а частота тока измеряется в секунду. Общепринятая частота тока в России и большинстве стран Европы равна 50 Гц. В США и Канаде используют сети частотой 60 Гц, а в некоторых странах, например, в Японии, используют оба стандарта частоты.

Это и позволяет току двигаться постоянно. Как только вы втыкаете вилку в сеть, вы замыкаете плюс и минус, и начинается движение тока.

Мы с вами разобрались, что такое постоянный и переменный ток, и какая между ними разница. Поговорили о том, что переменный ток имеет огромные потери при передаче на большие расстояния. В следующий раз расскажем про высоковольтное и низковольтное напряжение. Нам предстоит понять, как именно электричество попадает в наши квартиры.

В чём преимущества высоковольтных ЛЭП постоянного тока

В качестве примеров таких случаев можно привести следующие:

  1. Подводные кабели, высокое ёмкостное сопротивление которых приводит к большим потерям при передаче на переменном токе (например, кабельная линия протяженностью 250 км между Швецией и Германией).
  2. Передача электроэнергии от электростанции к потребителю на большие расстояния без промежуточных ответвлений, например, в удалённые районы.
  3. Увеличение пропускной способности существующих электрических сетей в тех случаях, когда установка дополнительных цепей является затруднительной или дорогим решением.
  4. Передача электроэнергии между несинхронизированными распределительными системами переменного тока.
  5. Уменьшение сечения проводов и количества опор для заданной пропускной способности ЛЭП, так как пропускная способность высоковольтных передач постоянного тока выше при заданном диаметре проводника.
  6. Подключение удалённых электростанций к распределительной сети.
  7. Повышение устойчивости системы без увеличения токов КЗ.
  8. Снижение потерь на корону по сравнению с высоковольтными линиями переменного тока той же мощности.
  9. Уменьшение стоимости ЛЭП, т.к. для высоковольтных передач постоянного тока требуется меньше проводников (например, для биполярной высоковольтной передачи постоянного тока требуется 2 проводника, а для высоковольтной линии переменного тока – 3).

Высоковольтная линия постоянного тока пропускной способностью 500 МВт – Энергообъединение Восток-Запад

Компания ABB ввела в эксплуатацию высоковольтную линию постоянного тока пропускной способностью 500 МВт, которая объединила электрические сети Ирландии и Великобритании.

Эта ЛЭП обеспечивает передачу электроэнергии между двумя государствами, а также повышает надёжность и безопасность электроснабжения.

Энергообъединение Восток-Запад состоит из кабеля высокого напряжения длиной 262 км, из которых 186 км проходит по дну моря.



В результате передачи электроэнергии на переменном токе возникает зарядный ток ёмкости кабеля, вызывающий дополнительные потери мощности, тогда как этот факт играет минимальную роль при передаче электроэнергии на постоянном токе.  Кроме того, мощность переменного тока расходуется на диэлектрические потери.

Высоковольтные линии постоянного тока могут передавать большую мощность по проводнику, т.к. при заданной номинальной мощности постоянное напряжение в линии постоянного тока ниже, чем амплитудное напряжение в линии переменного тока.

Поскольку величина напряжения определяет толщину изоляции и расстояние между проводниками, то расходы на высоковольтные передачи постоянного тока меньше по сравнению с аналогичными передачами переменного тока.

Линии постоянного тока не порождают электромагнитное поле сверхнизких частот (СНЧ), как это характерно для линий переменного тока. Хотя в прошлом высказывались некоторые опасения относительно вреда для здоровья, оказываемого такими полями, в том числе подозрения на рост уровня лейкемии, современное научное сообщество не рассматривает источники СНЧ, и связанные с ними поля, как вредные для здоровья.

Применение оборудования высоковольтных линий постоянного тока не исключает возникновение электрических полей, потому что всё равно существует градиент напряжения между проводником и землей. Но подобные электрические поля не оказывают влияние на здоровье.

Поскольку высоковольтная передача постоянного тока допускает передачу энергии между не синхронизированными системами переменного тока, то это позволяет увеличить устойчивость системы. Этот факт препятствует каскадному распространению аварии из одной части энергосистемы в другую, при этом электроэнергия продолжает поступать в систему и из нее в случае незначительных аварий.

Наличие указанных свойств послужило толчком к более широкому применению технологии высоковольтных передач постоянного тока. Перетоки мощности через линию передачи постоянного тока регулируются за счет использования систем управления или преобразовательных подстанций. Перетоки мощности не зависят от режима работы подключенных энергетических систем.

Таким образом, в отличие от линий переменного тока, связывающих две энергосистемы, межсистемные связи линий постоянного тока могут иметь сколь угодно низкую пропускную способность, исключая проблему слабых связей, и сами линии могут проектироваться с учетом оптимальных перетоков мощности.

Помимо этого, исключены проблемы синхронизации различных систем оперативного управления в разных энергетических системах. Высокоскоростные системы аварийного управления на высоковольтных линиях постоянного тока еще больше увеличивают устойчивость и надежность всей энергосистемы. Более того, регулирование перетоков мощности может быть использовано для устранения колебаний в энергосистемах или на высоковольтных линиях переменного тока, работающих параллельно.

Вышеупомянутые преимущества способствуют применению вставок постоянного тока для разбиения больших энергосистем на несколько несинхронизированых частей.

Например, быстро растущая энергосистема Индии построена в виде нескольких региональных систем, соединенных друг с другом высоковольтными линиями постоянного тока, компенсационными преобразователями с центральным управлением всеми элементами высоковольтной линии постоянного тока.

В Китае высоковольтные линии постоянного тока (800 кВ) так же станут основным средством для передачи больших мощностей на протяжённые расстояния от крупных ГЭС и термальных ЭС.

Источник: Electrical Engineering Portal

Чем отличаются Электроды Постоянного и Переменного тока

Электроды постоянного и переменного тока внешне не отличаются. Но с завода уже указано для каких токов они разработаны, а именно это стержень электрода и покрытие, полярности и положения при которых можно выполнять сварку,рекомедуемый ток при сварке тех или иных металлов. В чем основные различия переменного и постоянного тока. В том что на электрод при сварке подается ток либо переменно с какой либо частотой, а именно это 50 герц либо постоянно. Возьмем к примеру электроды уони. Они предназначены для постоянного тока. Если взять и попробовать варить переменным то они будут прилипать либо дуга будет гулять или вовсе не будет стабильной дуги.

Давайте рассмотрим ток постоянный и переменный. Буду начинать с переменного так как это будет проще всего понять.

И так как у на работает переменный ток и постоянный при сварке электродом. Я нарисую наглядно.


А теперь посмотрим как поступает к нам переменный ток в дома. Все знают что есть фаза и есть ноль. Ноль это как минус но не совсем так. Ну да ладно рассмотрим фазу переменного тока и как она работает. Переменный ток то он есть то его нет то он опять есть.


Как видим переменный ток то в одну сторону возрастает то в другую (красная линия показано как возрастает то в одну то в другую) то есть ток меняется. Вот почему при сварке электродами переменным током разбрызгивания больше. Ну а постоянный ток тоже как и переменный только пропустив через выпрямитель ( поэтому его так называют потому что он выпрямляет ток который на графике) мы получаем несколько переменных токов которые работают синхронно и образую постоянный ток.

Из этого можно сделать вывод что качественная сварка получится при сварке постоянным током. Наверное не всем понятно что это на графике изображено. Отвечаю на вопрос чем отличаются электроды постоянного тока от переменного. Например электродами мр-3с можно варить как переменным так и постоянным током любой полярности. А вот уони например только постоянным и только лишь допускается обратной полярностью. Скажу от себя берем электроды для переменного тока и варим постоянным и ни чего не боимся. Многими марками электродов можно варить постоянным током, а переменным нужно смотреть. Теперь


что это такое и где они применяются? — 2017 — Блог — Пресс-центр — Компания — KЭAЗ

Многие знают из школьного курса физики, что ток бывает переменным и постоянным. Если о применении переменного тока мы еще что-то можем с уверенностью сказать (все бытовые электроприемники питаются от переменного тока), то о постоянном мы не знаем практически ничего. Но раз существуют сети постоянного тока, значит есть и потребители, и соотвественно защита таким сетям тоже нужна. Где встречаются потребители постоянного тока и в чем отличие аппаратов защиты для этого рода тока мы рассмотрим в этой статье.

Ни один из типов электрического тока не «лучше», чем другой — каждый подходит для решения определенных задач: переменный ток идеален для генерации, передачи и распределения электроэнергии на большие расстояния, в то время как постоянный ток находит свое применение на специальных промышленных объектах,  установках солнечной энергии, центрах обработки данных, электрических подстанциях и пр.

Шкаф распределения постоянного оперативного тока электрической подстанции

Понимание отличий переменного и постоянного тока дает четкое представление о задачах, с которыми сталкиваются автоматические выключатели постоянного тока. Переменный ток промышленной частоты (50 Гц) меняет свое направление в электрической цепи 50 раз в секунду и столько же раз «переходит» через нулевое значение. Этот «переход» значения тока через ноль способствует скорейшему гашению электрической дуги. В цепях постоянного тока значение напряжения постоянно — также как и направление тока постоянно во времени. Этот факт существенно затрудняет гашение дуги постоянного тока, и потому требует специальных конструкторских решений.

Совмещенные графики нормального и переходного режимов при отключении: а) переменного тока; б) постоянного тока.

Одно из таких решений — использование постоянного магнита (4). Движение дуги в магнитном поле является одним из способов гашения в аппаратах до 1 кВ и находит применение в модульных автоматических выключателях. На электрическую дугу, которая по своей сути является проводником, воздействует магнитное поле, и та затягивается в дугогасительную камеру, где окончательно затухает.

1 — подвижный контакт
2 — неподвижный контакт
3 — серебросодержащая контактная напайка
4 — магнит
5 — дугогасительная камера
6 — скоба

Полярность надо соблюдать

Еще одним и, пожалуй, ключевым отличием между автоматическими выключателями переменного и постоянного тока, является у последних наличие полярности.

Схемы подключения однополюсного и двухполюсного автоматического выключателя постоянного тока

Если вы защищаете однофазную сеть переменного тока при помощи двухполюсного автоматического выключателя (с двумя защищенными полюсами), то нет разницы в какой из полюсов подключать фазный или нулевой проводник. При подключении же в сеть постоянного тока автоматических выключателей необходимо соблюдать правильную полярность. При подключении однополюсного выключателя постоянного тока питающее напряжение подается на клемму «1», а при подключении двухполюсного — на клеммы «1» и «4».

Почему это так важно? Смотрите видео. Автор ролика проводит несколько тестов с 10-ти амперным выключателем:

1) Включение выключателя в сеть с соблюдением полярности — ничего не происходит.
2) Выключатель установлен в сеть обратной полярностью; параметры сети U=376 В, I=7,5 А. Как итог: сильное дымовыделение с последующим воспламенением выключателя.
3) Выключатель установлен с соблюдением полярности, а ток в цепи составляет 40 А, что в 4 раза превышает его номинал. Тепловая защита, как это и должно быть, разомкнула защищаемую цепь через несколько секунд.
4) Последний и самый жесткий тест проводился с таким же 4-х кратным превышением по току и обратной полярностью. Результат не заставил себя долго ждать — мгновенное воспламенение.

Этот ролик наглядно демонстрирует то, почему необходимо соблюдать полярность при подключении автоматических выключателей постоянного тока. Подключение с обратной полярностью, и с током цепи, не превышающим номинал автоматического выключателя, выводит его из строя. Во избежание повторения подобных «печальных опытов» производители маркируют клеммы выключателей «+» и «-», а также дают схемы подключения в руководствах по эксплуатации.

Таким образом, автоматические выключатели постоянного тока — это устройства защиты, применяемые для объектов альтернативной энергетики, систем автоматизации и управления промышленных процессов и пр. Специальные исполнения защитных характеристик Z, L, K позволяют защищать высокотехнологичное оборудование промышленных предприятий.

Для их электроустановки всегда рекомендуется пользоваться услугами квалифицированных инженеров и техников, чтобы убедиться, что соответствующие автоматические выключатели постоянного тока будут выбраны и установлены правильно.

Перейти в каталог

Переменный и постоянный ток – электровозы и запчасти: производство, тендеры

Использование двух родов тока в системе тягового электроснабжения железных дорог сложилось исторически. Все дело в том, что на заре электрификации на ЭПС использовались тяговые электродвигатели (ТЭД) исключительно постоянного тока. Это связано с их конструктивными особенностями, возможностью достаточно простыми средствами регулировать скорость и вращающий момент в широких пределах, возможностью работать с перегрузкой и т.д. Говоря техническим языком, электромеханические характеристики двигателей постоянного тока идеально подходят для целей тяги. Двигатели же переменного тока (асинхронные, синхронные) имеют такие характеристики, что без специальных средств регулирования их применение для электротяги становится невозможным. Таких средств регулирования на начальном этапе электрификации еще небыло и поэтому, естественно, в системах тягового электроснабжения применялся постоянный ток при напряжении сначала 1500, а затем 3000 В, или как принято говорить у электриков, 1,5 или 3 кВ. Строились тяговые подстанции, назначением которых является понижение переменного напряжения питающей сети до необходимого значения, и его выпрямление, т.е. преобразование в постоянное. Но шли годы, объемы перевозок на железной дороге увеличивались, соответственно расла нагрузка тяговых сетей. Мощность равна произведению тока на напряжение. Расли нагрузки, расли и потери в тяговой сети. Ведь потери пропорциональны квадрату тока, или. А это приводило к необходимости усиления тяговой сети, т.е. строились дополнительные тяговые подстанции, увеличивалось сечение проводов. Но все это радикально не решало проблемы. Выход был один – это уменьшить величину тока, но при той же мощности наргузки это можно сделать только поднимая величину напряжения. А тут возникла серьезная проблема: для двигателей постоянного тока напряжение 3 кВ оказалось практически предельным. Это связано с его конструкцией, наличием коллектора и щеток, вращающейся обмотки якоря. При повышении напряжения, надежность работы этих узлов значительно снизилась. Двигатели же переменного тока для тяги в то время были совершенно непригодны. Таким образом, возникло противоречие – для системы электроснабжения напряжение 3 кВ оказалось мало, а для ТЭД повышать его было невозможно. Но выход был найден с помощью перехода на переменный ток! В системе переменного тока на ЭПС стали устанавливать трансформаторы, которые позволяют, как известно, достаточно просто изменять величину напряжения, являются простыми и надежными. После трансформатора устанавливается выпрямитель, а дальше – ТЭД постоянного тока. При этом напряжение на ТЭД можно значительно понизить, тем самым повысив их надежность, а напряжение тяговой сети повысить, уменьшив потери в ней. Так было и сделано. Напряжение тяговой сети переменного тока повысили до 25 кВ, на шинах тяговой подстанции 27,5 кВ. При этом увеличилось расстояние между тяговыми подстанциями, уменьшилось сечение проводов тяговой сети, а следовательно, и стоимость системы электроснабжения. На начальном этапе внедрения переменного тока снова возникли проблемы. Дело в том, что выпрямительная техника того времени была несовершенна. Для выпрямления переменного тока использовались ртутные выпрямители. А это достаточно сложные, дорогие и капризные агрегаты даже при работе в стационарных условиях, не говоря уже об их установке на ЭПС. Это еще несколько задержало внедрение переменного тока. С появлением полупроводниковых выпрямителей эта проблема тоже решилась. Пока шло становление системы переменного тока, система постоянного тока бурно внедрялась на сети железных дорог. Когда все проблемы по переменному току удалось решить, значительная часть дорог оказалась уже электрифицирована на постоянном токе. Таким образом, система электрификации переменного тока является более совершенной и в настоящее время принята основной. По нормам проектирования постоянный ток должен применяться для завершения электрификации направлений, ранее электрифицированных на этом токе и для электрификации участков, примыкающих к таким направлениям. Кроме того, в настоящее время разработана система тягового электроснабжения переменного тока 2х25 кВ. При этом напряжение питающей сети увеличено до 50 кВ, а напряжение в контактной сети сохранилось прежним 25 кВ. По этой системе электрифицирована Байкало-Амурская магистраль и ряд участков в центре России. В местах стыкования систем постоянного и переменного тока устраиваются станции стыкования, где происходит смена локомотивов переменного и постоянного тока. Кроме того, существуют электровозы двойного питания, на переменный и постоянный ток, но в нашей стране они имеют ограниченное применение. Развитие полупроводниковой и микропроцессорной техники позволило снять ограничения на применение на ЭПС двигателей переменного тока. Эти двигатели, особенно асинхронные, являются простыми и надежными. В настоящее время выпущены электровозы и электропоезда с двигателями переменного тока, ведутся дальнейшие исследования в этом направлении. А как переходы с одного на другой ток на граничных участках работают? посредством тепловозов? Нет. Контактная сеть на станции стыкования может переключаться на любой род тока – полностью или по частям. При этом электровоз, например, постоянного тока подходит к станции, ему подают в КС постоянный ток, он притаскивает состав на заданный путь (если пассажирский – то к платформе), отцепляется, уходит на свою стоянку (где только постоянный ток), после этого ток в КС переключается на переменный, со своего места вылезает электровоз-переменник и прицепляется к оставленному составу. Ещё существуют двухсистемные электровозы, которым всё равно под каким родом тока ехать. Но они довольно дорогие и их мало – грузовые (а фактически грузопассажирские) ВЛ82 и ВЛ82М в Выборге и Минеральных Водах и пассажирский ЭП10 (пока в единственном экземпляре) в Москве-Курской (работает с поездом 061/062 “Буревестник” Москва – Нижний Новгород, но периодически уезжает на очередные испытания). Особенная конструкция в Минеральных Водах – хотя там от линии переменного тока отходит ветка, электрифицированная постоянным током, на станции нет переключаемых секций КС. Главные пути электрифицированы на переменном токе, а поезда на Кисловодск уходят со своих путей, где только постоянный ток. Сквозные поезда с главного хода в Кисловодск (их немного) ходят только под двухсистемными электровозами; электровозов постоянного тока в МинВодах нет.

ПРЕИМУЩЕСТВА ПОСТОЯННОГО ТОКА:

Во-первых подвижной состав в полтора раза дешевле. Во-вторых удельный расход у ЭР2 на холмистом профиле, типичном для московской области порядка 20-21 Вт, у ЭР9 – где-то в районе 28-30. Что касается второго пункта, то не забывайте, что вам придется учитывать также и стоимость электровозов\ электропоездов, которая у машин переменного тока существенно (на 30-50 процентов) выше. Отсюда несложно сделать вывод, что чем больше размеры движения по участку, чем больше убытки от использования переменного тока. Необходимые же расчеты можете сделать самостоятельно. Стоимость электрификации 100 км переменным током на однопутной линии при 2 подстанциях и одностороннем питании будет 65-70 млн долл. ,постоянным током при расстоянии между подстанциями в 20 км – порядка 80 млн долл. при таких затаратах на капстроительство текучкой можно смело пренебречь, а цена подвижного состава вам известна – 3,5 млн долл ЭД9, 2,2 млн долл – ЭД4М, 1,4 млн долл – ЭП1. Расчетную цену за электровоз постоянного тока можно взять 1 млн. долл – столько стоит коллекторная машина у Бомбардье. Если использовать асинхронники, то разница в цене достигнет 2 млн долл.за машину. Официальные цифры на 80-е годы показывали , что на участках переменного тока удельный расход на 6-15 процентов выше(не по показаниям счетчиков машин, а именно по ТП). Вкратце – в основном из-за потерь в выпрямительной установке электровоза. Причем потери эти настолько велики – у Вл60 больше трети теряется, что даже система постоянки 1,65 кВ в этом смысле эффективнее переменки 2*25 Кв. ответ: Вы бы ещё электромашинные преобразователи вспомнили. ВЛ60, разработанный фактически в середине 50-х, имеет совершенно доисторические ртутные выпрямители с водяным охлаждением. Впрочем, на тяговых подстанциях линий постоянного тока стояли аналогичные выпрямители. ОБЩЕИЗВЕСТНО, и занесено в учебники со схемами и графиками потребления электроэнергии, что расход электроэнергии на постоянном токе ВСЕГДА меньше при равных условиях.Что и послужило причиной его сохранения как единственной системы на обычных линиях, например в НИдерландах, несмотря на напряжение 1,65 кВ. Что касается цифр, то даже группа безумных сторонников переменки во ВНИИЖТе, травившая ртутью машинистов, в конечном итоге вынуждена была признать как минимум шестипроцентный перерасход электроэнергии на единицу работы при переменном токе. И то – это при сравнении самого эффективного переменника с ВЛ8 при неучете возврата электроэнергии в сеть на постоянке. Реальные же цифры в зависимости от конкретных условий -10-15 процентов. Что и подтвердил недавний перевод участка Лоухи -Мурманиск на переменку. Несмотря на громогласные утверждения тех же придурков, что в свое время поработали с внедрением ртути, что вот мол сейчас все увидят, как эффективен переменный ток. И что получилось? Несмотря на более полное использование мощности локомотива при переменке, что должно было привести к уменьшению удельного расхода электроэнергии, все произошло с точностью до наоборот – расход увеличился, эксплуатационные расходы выросли – в общем история не учит только этих самых… у ВЛ80 потери также достаточно велики. В том же учебники вы прчитаете – расход э\энергии у электровозов переменного тока существенно выше, но у них выше скорость, что дает несравнимое преимущество. Но на практике этого то преимущества у них и нет. Сами знаете, какие на РЖД участковые скорости у грузовых. Значит смысла в электрификации переменным током немного?- мысл в увеличении скорости и не только – мощность 4 осного переменника такая же как у 6-осного постоянника. По системам тока – полигон постоянки и переменки на обычных линиях в ЗапЕвропе примерно одинаков. Ресурс электровозов постоянного тока в значительной мере выработан, электропоездов там почти нет, расходы при переходе с постоянного на переменный ток невелики и делается это быстро. Ну взяли бы голландцы, итальянцы, бельгийцы и перешли бы на переменный ток. Ан нет, Итальянские дороги заказали огромную партию НОВЫХ постоянников -почти 300 штук, что им мешало перейти на переменку, а заодно бы и локомотивный парк сменился бы . Нет, они упорно эксперементируют с постоянным током повышенного напряжения. в России не собираются переводить все участки на переменный ток.

Что перевели на переменный ток?

Участок Зима – Слюдянка. Но ведь он уникален, там самый сложный профиль, чем где бы то ни было. Из-за уклона до 19 тыс. потребляемая мощность велика и это привело к тому, что расстояние между подстанциямив среднем на участке Иркутск – Слюдянка составляет 11 км, а кое-где 7 (!!!) км. При этом площадь сечения проводов достигал 600 кв. мм. Контактная сеть усливалась третьими и даже четвртыми проводами, а количество тяговых подстанций увеличилось по сравнению с первым годом после электрификации в 2 раза. Подыскать в мире похожие примеры достаточно сложно и уж Италия и Бельгия здесь явно не пример. Увеличивать и дальше количество тяговых подстанций и сечение проводов стало невозможным. И это как раз наглядный пример сферы применения именно тяги переменного (повышенной мощности) тока. Так что информация о снижении расходов после перевода вполне правдоподобна. Причины перевода на переменный ток целого направления Мурманск – Кемь мне не известны. Указывается, что на момент перевода износ по системе электроснабжения составил 70%, необходима была замена всего трансформаторно – выпрямительного оборудования на тяговых подстанциях, замена опор, контактной сети и изоляторов. Решили, что лучше всё менять одновременно с вводом переменного тока. Профиль на этом участке мягче, чем на ВСЖД, поэтому, возможно, здесь и увеличился расход энергии. После Мурманск – Кемь хотели перевести на переменный ток и участок Данилов – Ярославль-Гл. – Александров, Ярославль – Кострома, но в последний момент от этой идеи отказались. Здесь проводится реконструкция системы электроснабжения с сохранением системы постоянного тока. Планами предусматривается замена системы тока лишь на двух участках: Мин. Воды – Кисловодск – здесь понятно почему: парк электровозов двойного питания изношен, заменить их нечем, а также с целью ликвидации короткого тягового плеча; Гор. Ключ – Кривенковская и Белоречеснкая – Адлер: тяжёлый профиль (хотя и почти нет грузового движения) и желание увеличить тяговые плечи. Постоянный ток преимущества перед переменным не имеет. По этой причине при новом строительстве линий (и при электрификации линий на автономной тяге) дают предпочтение переменномку току.

Преимущества переменной электротяги:

Уменьшение силы тока в КС за счет применения высокого напряжения 25кВ. Следствие – более длинные интервалы между тяговыми подстанциями и уменьшение количества самих подстанций. Любое необходимое напряжение на электровозе и электропоезде можно получить за счет трансформатора, который имеет кпд, близкий к 100% и очень высокую надежность. (при постоянном токе для этих целей используются электромашинные преобразователи (мотор-генераторы) или электронные статические преобразователи, которые дОроги и ненадежны. На переменном токе на электровоз можно передавать гораздо большую мощность, чем на постоянном. Отсюда и ограничение 200км/ч для скоростных поездов на постоянном токе. КС переменного тока можно использовать, как резервное питание для устройств СЦБ. На постоянном токе кроме основной ВСЛСЦБ на опоры КС еще вешают ВЛПЭ. На переменном токе проще погасить электрическую дугу, которая возникает при проходе секционных изоляторов, при пробое воздушных промежутков (молниезащита), при переключениях мачтовых разъединителей, поскольку дуга может сама погаснуть при переходе фазы через нулевое значение, причем вне зависимости от наличия в цепи реактивных сопротивлений. (На постоянном токе наличие реактивных сопротивлений только усугубляет ситуацию с дугогашением). Проще конструкция тяговых подстанций. Нетрудно догадаться, что один мощный выпрямитель гораздо ненадежнее, чем выпрямитель на порядок меньшей мощности на каждом электровозе/мотор-вагоне. Есть еще ряд мелких преимуществ…

Дизельные генераторы переменного и постоянного тока

Назначение электрогенератора состоит в выработке электроэнергии, то есть в преобразовании механической энергии в электрический ток. По виду вырабатываемого тока выделяют генераторы постоянного и переменного тока.

Особенности конструкции ДГУ постоянного тока

Дизельный генератор постоянного тока состоит из двух основных узлов – неподвижного статора и вращающегося якоря. Помимо того, что статор служит корпусом генератора, на его внутренней поверхности зафиксировано несколько пар магнитов. В основном применяют электрические магниты. Якорь снабжён стальным сердечником и коллектором. В пазах сердечника укладывается рабочая обмотка якоря. Графитовые неподвижные щётки объединяют обе части генератора в единое целое.

Генераторы постоянного тока можно встретить на масштабных промышленных заводах, на электротранспортных предприятиях, судах и на различных производствах, где подключаемое оборудование обладает большим пусковым моментом.

Постоянный ток применяется весьма ограниченно из-за сложности его трансформации. Для повышения или понижения напряжения требуется наличие сложного специализированного оборудования, а также значимые затраты.

Особенности конструкции генератора переменного тока

В основу генератора переменного тока заложен принцип электромагнитной индукции. Электрический ток образуется в замкнутом контуре, представляющем собой проволочную рамку, в процессе пересечения его магнитным полем, которое вращается. Величина магнитного потока увеличивается параллельно скорости вращения рамки.

Ротор – это вращающийся элемент генератора, а статор – неподвижная часть.

По конструкционным особенностям генераторы классифицируются на устройства с неподвижными или статическими магнитными полюсами. В первом случае якорь вращающийся, во втором – неподвижный статор.

Агрегаты с вращающимися магнитными полюсами распространены больше, чем их аналоги поскольку с неподвижной стационарной обмотки статора напряжение снимается произвольно и нет необходимости в сложных токосъёмных конструкциях (контактные кольца, щётки).

Магнитное поле в электрогенераторах постоянного тока образуют неподвижные магниты (катушки возбуждения). А индуцирование электродвижущей силы и снятие напряжения происходит на вращающихся катушках.

Ещё одно отличие состоит в том, что в генераторах переменного тока токоотвод с катушек происходит при присоединении концов рамки к контактным кольцам. А в устройствах постоянного тока концы привязаны к полукольцам, которые изолированы друг от друга. В этом случае рамка выдаёт на внешнюю цепь выпрямленное электрическое напряжение.

Вместо коллектора у ротора генератора переменного тока размещены два кольца, изолированные друг от друга. Ток возникает в катушках статора в процессе вращения ротора и впоследствии передается на приемник.

Поскольку основная часть бытового и промышленного оборудования нуждается в переменном токе, дизельные генераторы предназначены для удовлетворения данного спроса, то есть для выработки переменного тока.

В чем отличие генераторов переменного тока от постоянного

Постоянный ток никогда не меняет своего направления, двигаясь от плюса к минусу. В отличие от постоянного, переменный ток движется между фазой и нулем, меняя направление электронов с определенной частотой, которую указывают в герцах. Частота 50 Гц означает, что изменение направления потока электронов происходит 100 раз в секунду.

Основным преимуществом переменного тока по отношению к постоянному является простота его передачи на большие расстояния и легкость его генерации. При помощи специальных устройств напряжение однофазной сети 220 вольт можно изменять по величине в зависимости от необходимости потребителей.

Приобретение ДГУ постоянного тока для решения бытовых задач на данный момент лишено смысла. Такие модели агрегатов используются в специализированных условиях некоторыми промышленными и производственными предприятиями.

Генераторы Yanmar

В каталоге нашей компании представлен широкий спектр надежных дизельных генераторов переменного тока Yanmar, среди которых:

Оборудование подойдет в качестве постоянного или альтернативного источника электроэнергии (в аварийных и внештатных ситуациях, при плановом отключении ЛЭП и пр. ).

Генераторы Yanmar отличаются стабильностью в работе, высокой эффективностью и безопасностью. ДГУ просты в эксплуатации, характеризуются низким уровнем шума и вибрации. Позволяют экономно расходовать топливо.

Отличие переменного тока от постоянного простыми словами. Чем отличается постоянный электрический ток от переменного

Электрическим током называют направленное, упорядоченное движение заряженных частиц.

Постоянный ток имеет устойчивые свойства и направление движения заряженных частиц, которые не изменяются со временем. Он используется многими электрическими устройствами в домах, а также в автомобилях. От постоянного тока работают современные компьютеры, ноутбуки, телевизоры и многие другие устройства. Для преобразования переменного тока в постоянный используются специальные блоки питания и трансформаторы напряжения .

Все электрические устройства и электрические инструменты, работающие от батарей и аккумуляторов считаются потребителями постоянного тока, так как батарея – это источник постоянного тока, который может быть преобразован в переменный с помощью инверторов.

Разница переменного тока от постоянного

Переменным называют электрический ток, который может изменяться по направлению движения заряженных частиц и величине с течением времени. Важнейшими параметрами переменного тока считаются его частота и напряжение. В современных электрических сетях на разных объектах используется именно переменный ток, имеющий определенное напряжение и частоту. В России в бытовых электросетях ток имеет напряжение 220 В и частоту равную 50 Гц. Частота электрического переменного тока – это число изменений направления движения заряженных частиц за 1 секунду, то есть, при частоте в 50 Гц он меняет направление 50 раз в секунду. Таким образом, отличие переменного тока от постоянного заключается в том, что в переменном заряженные частицы могут менять направление движения.

Источниками переменного тока на объектах различного назначения являются розетки . К розеткам мы подключаем различные бытовые приборы, получающие необходимое напряжение. Переменный ток используется в электрических сетях потому, что величина напряжения может быть преобразована до необходимых значений с помощью трансформаторного оборудования с минимальными потерями. Другими словами, его гораздо проще и дешевле транспортировать от источников электроснабжения до конечных потребителей.

Передача переменного тока потребителям

Путь переменного тока начинается с электростанций, на которых устанавливаются мощнейшие электрические генераторы, из которых выходит электрический ток с напряжением на уровне 220-330 кВ. Через электрические кабели ток идет к трансформаторным подстанциям, устанавливаемым в непосредственной близости от объектов электрического потребления – домов, квартир, предприятий и других сооружений.

Подстанции получают электрический ток с напряжением около 10 кВ и преобразуют его в трехфазное напряжение 380 В. В некоторых случаях на питание объектов идет ток с напряжением 380 В, этого требуют мощные бытовые и производственные приборы, но чаще всего в месте ввода электричества в дом или квартиру, напряжение снижается до привычных нам 220 В.

Преобразование переменного тока в постоянный

Мы уже разобрались с тем, что в розетках бытовых электрических систем находится переменный ток, однако многие современные потребители электричества нуждаются в постоянном. Преобразование переменного тока в постоянный осуществляется с помощью специальных выпрямителей. Весь процесс преобразования включает в себя три этапа:

  1. Подключение диодного моста с 4-мя диодами необходимой мощности. Такой мост может «срезать» верхние значения синусоид переменного тока или делать движение заряженных частиц однонаправленным.
  2. Подключение сглаживающего фильтра или специального конденсатора на выход с диодного моста. Фильтр способен исправить провалы между пиками синусоид переменного тока. Подключение конденсатора серьезно уменьшает пульсации и может довести их до минимальных значений.
  3. Подключение стабилизаторов напряжения для снижения пульсаций.

Преобразование тока может осуществляться в обоих направлениях, то есть, из постоянного тоже можно сделать переменный. Но этот процесс значительно сложнее и осуществляется он за счет использования специальных инверторов, которые отличаются высокой стоимостью.

Современный мир уже сложно представить без электричества. Освещение помещений, работа бытовых приборов, компьютеров, телевизоров – все это давно стало привычными атрибутами жизни человека. Но одни электроприборы питаются от переменного тока, тогда как другие – от постоянного.

Электрический ток представляет собой направленный поток электронов от одного полюса источника тока к другому. Если это направление постоянно и не меняется во времени, говорят о постоянном токе. Один вывод источника тока при этом считается плюсовым, второй – минусовым. Принято считать, что ток течет от плюса к минусу.

Классическим примером источника постоянного тока является обычная пальчиковая батарейка. Такие батарейки широко применяются в качестве источника питания в малогабаритной электронной аппаратуре – например, в пультах дистанционного управления, в фотоаппаратах, радиоприемниках и т.д. и т.п.

Переменный ток, в свою очередь, характеризуется тем, что периодически меняет свое направление. Например, в России принят стандарт, согласно которому напряжение в электрической сети равно 220 В, а частота тока составляет 50 Гц. Именно второй параметр и характеризует, с какой частотой изменяется направление электрического тока. Если частота тока равна 50 Гц, то он меняет свое направление 50 раз в секунду.

Значит ли это, что в обычной электрической розетке, имеющей два контакта, периодически меняются плюс с минусом? То есть сначала на одном контакте плюс, на другом минус, потом наоборот и т.д. и т.п.? На самом деле все обстоит немного иначе. Электрические розетки в электросети имеют два вывода: фазовый и заземляющий. Обычно их называют «фазой» и «землей». Заземляющий вывод безопасен, напряжения на нем нет. На фазовом же выводе с частотой 50 Гц в секунду меняются плюс и минус. Если коснуться «земли», ничего не произойдет. Фазового же провода лучше не касаться, так как он всегда находится под напряжением 220 В.

Одни приборы питаются от постоянного тока, другие от переменного. Зачем вообще потребовалось такое разделение? На самом деле большинство электронных приборов используют именно постоянное напряжение, даже если включаются в сеть переменного тока. В этом случае переменный ток преобразуется в постоянный в выпрямителе, в простейшем случае состоящем из диода, срезающего одну полуволну, и конденсатора для сглаживания пульсаций.

Переменный же ток используется только потому, что его очень удобно передавать на большие расстояния, потери в этом случае сводятся к минимуму. Кроме того, он легко поддается трансформации – то есть изменению напряжения. Постоянный ток трансформировать нельзя. Чем выше напряжение, тем ниже потери при передаче переменного тока, поэтому на магистральных линиях напряжение достигает нескольких десятков, а то и сотен тысяч вольт. Для подачи в населенные пункты высокое напряжение снижается на подстанциях, в результате в дома поступает уже достаточно низкое напряжение 220 В.

В разных странах приняты неодинаковые стандарты питающего напряжения. Так, если в европейских странах это 220 В, то в США – 110 В. Интересен и тот факт, что знаменитый изобретатель Томас Эдисон не смог в свое время оценить все преимущества переменного тока и отстаивал необходимость использования в электрических сетях именно постоянного тока. Лишь позже он был вынужден признать, что ошибся.

Июл 22 2017

Изначально люди вообще не знали, что такое ток. Был просто статический заряд, но никто не понимал и не осознавал самой природы электричества.

Понадобились долгие века, пока Кулон разработал свою теорию, а немецкий священник фон Клейн обнаружил, что банка может запасать энергию.

К тому времени, как Ван де Грааф создал свой первый генератор, каждый уже знал, в чем отличие постоянного тока от переменного. А теперь пришла пора и наших читателей обрести для личного пользования эти сведения.

Когда Господь убедился, что бесполезно пугать стадо баранов молниями и громом, он решил продвигать историю несколько другим путём.

В результате человеческое общество пыталось произвести людей путём:

  • Занятий физической культурой.
  • Развитием искусства.
  • Логикой, положившей начало всем наукам.

Так постепенно, шаг за шагом, из зверей получилось нечто более разумное. Сегодня, например, многих шокирует, что в США полицейский может грубо обойтись с негритянкой при аресте, а каких-нибудь 100-200 лет назад африканцев вешали штабелями и считали это примером для подражания.

Нужно сказать, что нравственное развитие общества началось именно в последние десятилетия, когда общество открыто признало фашистов преступниками и начало проповедовать и внедрять так называемые права человека. Наука же развилась гораздо ранее.

Издревле, к примеру, люди видели, что кристалл турмалина притягивает пепел.

Почему так происходит? Следует сказать, что свойства пьезоэлектричества были впервые описаны именно на примере турмалина.

В начала 19-го века было показано, что кристалл, будучи нагрет, приобретает электрический заряд.

За счёт того, что произошла деформация, образовались два полюса:

  • Южный (аналогический).
  • Северный (антилогический).

Причём, если температура после нагрева остаётся постоянной, то электричество исчезает. Затем появление полюсов наблюдается уже при охлаждении.

Иначе говоря, кристалл турмалина при изменении температуры вырабатывает электричество.


Дальнейшие исследования показали, что размер потенциала зависит от:

  1. Поперечного сечения кристалла (среза поперёк полюсов).
  2. Разницы температур.

Прочие же факторы никакого влияния на величину заряда не оказывают.

Благодаря чему это происходит? Данное явление получило название пироэлектричества. Являясь диэлектриком, турмалин потихоньку заряжался от тока, текущего внутри. А заряд оставался на месте (определённые участки поверхности) из-за изолирующих свойств.

Таким образом, пока не замкнуть полюса турмалина проводником, кристалл будет копить заряд по мере изменения температуры. Линию, объединяющую полюса назвали пироэлектрической осью.

Пьезоэлектричество было открыто известной парой Кюри на основе того же турмалина в 1880 году.

Было понятно, что при изменении размеров кристалла будут вырабатываться заряды, осталось только придумать методику для проведения опыта.

Кюри использовал для этого статическое давление обычной массы.

Понятно, что весь эксперимент проводится на изолирующей поверхности.

Так например, масса в 1 кг вызывает появление в кристалле турмалина электрического заряда порядка пяти сотых статических единиц.

Как появляется электрический ток

Любопытно, что стройная теория по данному вопросу ещё не создана. Для нас же важно то, что в природе существуют заряды, и разными методами можно их получать.

Во время грозы это получается за счёт сил трения воздушных масс, молекул влаги и некоторых других явлений.

Земля заряжена отрицательно, и вверх постоянно течёт ток через атмосферу.

То есть током называется движение носителей заряда в силу каких-либо причин. И одной из них является разница потенциалов – перепад в уровне носителей между двумя точками пространства.

Можно сравнить это с напором воды. И как только преграда устраняется, поток хлынет в том направлении, где меньше давление.

Теперь возьмём аналогию с кристаллом турмалина

Допустим, появились на его концах заряды, что делать дальше? Нужно вызвать движение, например, медной жилкой провода.

Объединим полюса, и потечёт электрический ток. Движение носителей будет продолжаться до тех пор, пока потенциал не уравняется.

При этом кристалл разряжается. Но постоянный у нас в этом случае ток или переменный? В данном случае нельзя ничего подобного сказать о ходе процесса.

Переменный и постоянный ток являются физическими идеалами, а используются в силу относительной простоты получения математических моделей и управления при помощи них технологическим оборудованием.

Что представляют собой означенные выше понятия?

1. Под постоянным током понимается такой, когда носители текут в одном направлении.

Это не значит, что их количество через сечение среды одинаково. Нет. В более широком смысле постоянным (выпрямленным) током называется именно движения носителей заряда в одном направлении.

Но исходное понятие именно в физике требует более строгих услови

Ток должен быть образован именно постоянным количеством носителей, движущихся в одном направлении.

Причём носители эти положительные (что противоречит практике, где в качестве таковых рассматриваются электроны по большей части).

2. Переменным током называется не просто тот, где носители двигаются то в одном, то в другом направлении, а делают это в такт.

То есть половину периода волна бежит влево, а вторую вправо.

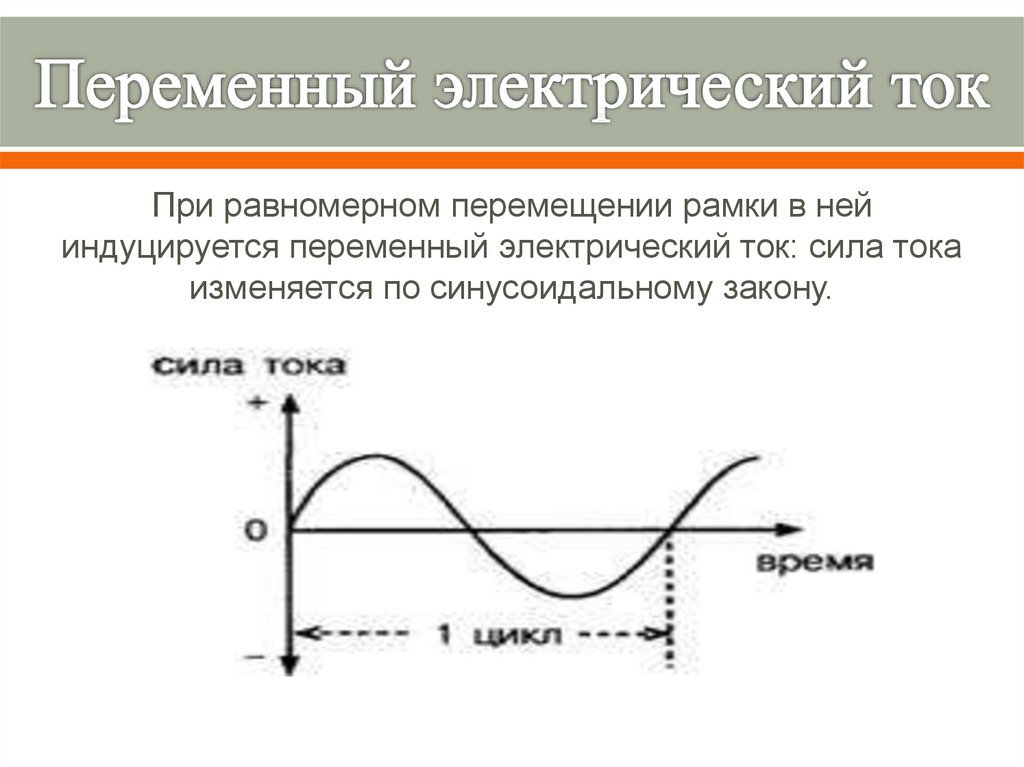

Это образно говоря. Плотность носителей меняется по закону синусоиды.

Собственно, это и есть график, отображающий поведение процесса. В точках перехода через нуль ток отсутствует вовсе.

И происходит это в нашей сети 100 раз в секунду. Следовательно, половина периода выпадает на движение носителей в положительном направлении, а вторая – в отрицательном.

Всего полных циклов в секунду образуется 50, что и соответствует сетевой частоте 50 Гц.

Как дело обстоит на самом деле с электрическим током

На практике форма тока (зависимость плотности зарядов от времени) не является синусоидальной. По разным причинам вид графика искажается.

Это, например, происходит при запуске оборудования и остановке, из-за наведённых помех различной природы.

Таким образом, форма переменного и постоянного тока искажается. Причём давно установлено, что это вредит аппаратуре.

Поскольку для борьбы с подобной напастью требовались какие-то методы, то математики придумали так называемый спектральный анализ.

Многие слышали о чем-то подобном на фондовом рынке, но в данном случае речь скорее о другом: учёные ищут математическую модель, которая относительно легко бы поддавалась расчёту и предсказанию результатов.

Такой способ действительно был найден, и имя ему – спектральный анализ. В этом случае колебание любой формы можно представить в виде суммы с различным удельным весом простейших синусоид разной частоты.

Получается, что по цепи двигается одновременно много-много составляющих. И целом они дают ток.

Причём не обязательно все составляющие двигаются туда же, куда и основная масса.

Можно это представить, как группу муравьёв, каждый из которых тащит в свою сторону, а результирующий эффект заставляет груз перемещаться лишь в одну.

Мы полагаем, нашим читателям это только забьёт голову.

Поэтому, упомянем, что помимо коэффициента (амплитуды) каждая составляющая обладает и фазой (направлением), а именуется гармоникой.

Так вот, каскады техники устроены так, чтобы полезные частоты (прежде всего 50 Гц) проходили внутрь прибора, а все прочее уходило на землю.

Это и есть тот признак для решения проблемы, о которой мы говорили в начале. Любое колебание можно представить в виде набора полезных и вредных сигналов и, исходя из этого, аппаратуру конструировать надлежащим образом.

Например, на этом принципе работают все приёмники: они избирательно пропускают только ток нужной частоты. За счёт этого удаётся отрезать помехи, а волна передаётся с минимальными искажениями на большие расстояния.

Мы могли бы долго говорить на эту тему, но пришла пора привести примеры того, где используются виды токов.

Примеры использования переменного и постоянного тока

Но, в общем и целом, происходит это достаточно плавно. А ток течёт в одном направлении и имеет примерно постоянную плотность.

Аналогично работают:

  1. Аккумулятор сотового телефона.
  2. Батарейка любого типа.
  3. Аккумулятор питания ноутбуков.

Но это все ёмкости, а как же генераторы?

В природе источников постоянного тока за исключением матушки-Земли не имеется.

Человеку гораздо удобнее создавать роторы, которые вращаясь с некоторой частотой, создают условия для образования в катушках статора переменного электрического тока.

Затем промышленная частота 50 Гц проходит по проводам и через подстанцию подаётся на потребителя.

Как бы то ни было, источником постоянного тока можно считать адаптеры. Это устройства, которые выполняют преобразование переменного тока в постоянный.

Допустим, у сотовых телефонов это обычно порядка +5 В, тогда как для мобильных раций существует большой разброс.

В общем и целом нужно понимать, что устройство постоянного тока может функционировать только от того номинала, для которого сконструировано.

В противном случае, либо работоспособность нарушается, либо – при больших отклонениях – возможен полный выход из строя.

Это касается и переменного, и постоянного тока.

Теперь пришла пора сказать, что в промышленности преобразование постоянного тока в переменный и обратно не практикуется.

Из соображений экономии все двигатели работают от трёх фаз. Каждая из них является переменным током частоты 50 Гц.

Но мы говорили выше, что у каждой гармоники имеется фаза. В нашем случае она равна 120 градусов. А круг образуется за счёт 360 градусов. Получается, что все три фазы равно отстоят друг от друга.

Лишь немногие способны реально осознать, что переменный и постоянный ток чем-то отличаются. Не говоря уже о том, чтобы назвать конкретные различия. Цель данной статьи – объяснить основные характеристики этих физических величин в терминах, понятных людям без багажа технических знаний, а также предоставить некоторые базовые понятия, касающиеся данного вопроса.

Сложности визуализации

Большинству людей не составляет труда разобраться с такими понятиями, как «давление», «количество» и «поток», поскольку в своей повседневной жизни они постоянно сталкиваются с ними. Например, легко понять, что увеличение потока при поливе цветов увеличит количество воды, выходящей из поливочного шланга, в то время как увеличение давления воды заставит ее двигаться быстрее и с большей силой.

Электрические термины, такие как «напряжение» и «ток», обычно трудно понять, поскольку нельзя увидеть или почувствовать электричество, движущееся по кабелям и электрическим контурам. Даже начинающему электрику чрезвычайно сложно визуализировать происходящее на молекулярном уровне или даже четко понять, что собой представляет, например, электрон. Эта частица находятся вне пределов сенсорных возможностей человека, ее невозможно увидеть и к ней нельзя прикоснуться, за исключением случаев, когда определенное количество их не пройдет через тело человека. Только тогда пострадавший определенно ощутит их и испытывает то, что обычно называют электрическим шоком.

Тем не менее, открытые кабели и провода большинству людей кажутся совершенно безвредными только потому, что они не могут увидеть электронов, только и ждущих того, чтобы пойти по пути наименьшего сопротивления, которым обычно является земля.

Аналогия

Понятно, почему большинство людей не могут визуализировать то, что происходит внутри обычных проводников и кабелей. Попытка объяснить, что что-то движется через металл, идет вразрез со здравым смыслом. На самом базовом уровне электричество не так сильно отличается от воды, поэтому его основные понятия довольно легко освоить, если сравнить электрическую цепь с водопроводной системой. Основное различие между водой и электричеством заключается в том, что первая заполняет что-либо, если ей удастся вырваться из трубы, в то время как второе для передвижения электронов нуждается в проводнике. Визуализируя систему труб, большинству легче понять специальную терминологию.

Напряжение как давление

Напряжение очень похоже на давление электронов и указывает, как быстро и с какой силой они движутся через проводник. Эти физические величины эквивалентны во многих отношениях, включая их отношение к прочности трубопровода-кабеля. Подобно тому, как слишком большое давление разрывает трубу, слишком высокое напряжение разрушает экранирование проводника или пробивает его.


Ток как поток

Ток представляет собой расход электронов, указывающий на то, какое их количество движется по кабелю. Чем он выше, тем больше электронов проходит через проводник. Подобно тому, как большое количество воды требует более толстых труб, большие токи требуют более толстых кабелей.

Использование модели водяного контура позволяет объяснить и множество других терминов. Например, силовые генераторы можно представить как водяные насосы, а электрическую нагрузку – как водяную мельницу, для вращения которой требуется поток и давление воды. Даже электронные диоды можно рассматривать как водяные клапаны, которые позволяют воде течь только в одну сторону.

Постоянный ток

Какая разница между постоянным и переменным током, становится ясно уже из названия. Первый представляет собой движение электронов в одном направлении. Очень просто визуализировать его с использованием модели водяного контура. Достаточно представить, что вода течет по трубе в одном направлении. Обычными устройствами, создающими постоянный ток, являются солнечные элементы, батареи и динамо-машины. Практически любое устройство можно спроектировать так, чтобы оно питалось от такого источника. Это почти исключительная прерогатива низковольтной и портативной электроники.

Постоянный ток довольно прост, и подчиняется закону Ома: U = I × R. измеряется в ваттах и ​​равна: P = U × I.


Из-за простых уравнений и поведения постоянный ток относительно легко осмыслить. Первые системы передачи электроэнергии, разработанные Томасом Эдисоном еще в XIX веке, использовали только его. Однако вскоре разница в переменном токе и постоянном стала очевидной. Передача последнего на значительные расстояния сопровождалась большими потерями, поэтому через несколько десятилетий он был заменен более выгодной (тогда) системой, разработанной Николой Теслой.

Несмотря на то что коммерческие силовые сети всей планеты в настоящее время используют переменный ток, ирония заключается в том, что развитие технологии сделало передачу постоянного тока высокого напряжения на очень больших расстояниях и при экстремальных нагрузках более эффективной. Что, например, используется при соединении отдельных систем, таких как целые страны или даже континенты. В этом заключается еще одна разница в переменном токе и постоянном. Однако первый по-прежнему используется в низковольтных коммерческих сетях.


Постоянный и переменный ток: разница в производстве и использовании

Если переменный ток намного проще производить с помощью генератора, используя кинетическую энергию, то батареи могут создавать только постоянный. Поэтому последний доминирует в схемах питания низковольтных устройств и электроники. Аккумуляторы могут заряжаться только от постоянного тока, поэтому переменный ток сети выпрямляется, когда аккумулятор является основной частью системы.

Широко распространенным примером может служить любое транспортное средство – мотоцикл, автомобиль и грузовик. Генератор, устанавливаемый на них, создает переменный ток, который мгновенно преобразуется в постоянный с помощью выпрямителя, поскольку в системе электроснабжения присутствует аккумулятор, и большинству электроники для работы требуется постоянное напряжение. Солнечные элементы и топливные ячейки также производят только постоянный ток, который затем при необходимости можно преобразовать в переменный с помощью устройства, называемого инвертором.


Направление движения

Это еще один пример разницы постоянного тока и переменного тока. Как следует из названия, последний представляет собой поток электронов, который постоянно меняет свое направление. С конца XIX века почти во всех бытовых и промышленных электрических всего мира используется синусоидальный переменный ток, поскольку его легче получить и гораздо дешевле распределять, за исключением очень немногих случаев передачи на большие расстояния, когда потери мощности вынуждают использовать новейшие высоковольтные системы постоянного тока.

У переменного тока есть еще одно большое преимущество: он позволяет возвращать энергию из точки потребления обратно в сеть. Это очень выгодно в зданиях и сооружениях, которые производят больше энергии, чем потребляют, что вполне возможно при использовании альтернативных источников, таких как солнечные батареи и ветряные турбины. Тот факт, что переменный ток позволяет обеспечить двунаправленный поток энергии, является основной причиной популярности и доступности альтернативных источников питания.


Частота

Когда дело доходит до технического уровня, к сожалению, объяснить, как работает переменный ток, становится сложно, поскольку модель водяного контура к нему не совсем подходит. Однако можно визуализировать систему, в которой вода быстро меняет направление потока, хотя не понятно, как она при этом будет делать что-то полезное. Переменный ток и напряжение постоянно меняют свое направление. Скорость изменения зависит от частоты (измеряемой в герцах) и для бытовых электрических сетей обычно составляет 50 Гц. Это означает, что напряжение и ток меняют свое направление 50 раз в секунду. Вычислить активную составляющую в синусоидальных системах довольно просто. Достаточно разделить их пиковое значение на √2.

Когда переменный ток меняет направление 50 раз в секунду, это означает, что лампы накаливания включаются и выключаются 50 раз в секунду. Человеческий глаз не может это заметить, и мозг просто верит, что освещение работает постоянно. В этом заключается еще одна разница в переменном токе и постоянном.

Векторная математика

Ток и напряжение не только постоянно меняются – их фазы не совпадают (они несинхронизированные). Подавляющее большинство силовых нагрузок переменного тока вызывает разность фаз. Это означает, что даже для самых простых вычислений нужно применять векторную математику. При работе с векторами невозможно просто складывать, вычитать или выполнять любые другие операции скалярной математики. При постоянном токе, если по одному кабелю в некоторую точку поступает 5A, а по другому – 2A, то результат равен 7A. В случае переменного это не так, потому что итог будет зависеть от направления векторов.

Коэффициент мощности

Активная мощность нагрузки с питанием от сети переменного тока может быть рассчитана с помощью простой формулы P = U × I × cos (φ), где φ – угол между напряжением и током, cos (φ) также называется коэффициентом мощности. Это то, чем отличаются постоянный и переменный ток: у первого cos (φ) всегда равен 1. Активная мощность необходима (и оплачивается) бытовыми и промышленными потребителями, но она не равна комплексной, проходящей через проводники (кабели) к нагрузке, которая может быть рассчитана по формуле S = U × I и измеряется в вольт-амперах (ВА).

Разница между постоянным и переменным током в расчетах очевидна – они становятся более сложными. Даже для выполнения самых простых вычислений требуется, по крайней мере, посредственное знание векторной математики.


Сварочные аппараты

Разница между постоянным и переменным током проявляется и при сварке. Полярность дуги оказывает большое влияние на ее качество. Электрод-позитивная сварка проникает глубже, чем электрод-негативная, но последняя ускоряет наплавление металла. При постоянном токе полярность всегда постоянная. При переменном она меняется 100 раз в секунду (при 50 Гц). Сварка при постоянном предпочтительнее, так как она производится более ровно. Разница в сварке переменным и постоянным током заключается в том, что в первом случае движение электронов на долю секунды прерывается, что приводит к пульсации, неустойчивости и пропаданию дуги. Этот вид сварки используется редко, например, для устранения блуждания дуги в случае электродов большого диаметра.

В чём разница переменного и постоянного тока

Общее понятие электрического тока можно выразить как движение различных заряженных частиц (электронов, ионов) в некотором направлении. А его величину охарактеризовать числом заряженных частиц, которые прошли через проводник за определенный промежуток времени.

Если величина заряженных частиц в 1 кулон проходит через определенное сечение проводника за время в 1 секунду, тогда можно говорить о силе тока в 1 ампер протекающего через проводник. Таким образом определяется количество ампер или сила тока. Это общее понятие тока. А теперь рассмотрим понятие переменного и постоянного тока и их различие.

Постоянный электрический ток по определению — это ток, который течёт только в одном направлением и не меняет его со временем. Переменный ток характерен тем, что меняет свое направление и величину со временем. Если графически постоянный ток отображается как прямая линия, то переменный ток течет по проводнику по закону синуса и графически отображается как синусоида.

Так как переменный ток меняется по закону синусоиды, то он имеет такие параметры как период полного цикла, время которого обозначается буквой Т. Частота переменного тока обратна периоду полного цикла. Частота переменного тока выражается числом полных периодов в определенный промежуток времени (1 сек).


Таких периодов в нашей электросети переменного тока равно 50, что соответствует частоте 50 Гц. F = 1/Т, где период для 50 Гц равен 0,02 сек. F =1/0,02 = 50 Гц. Обозначается переменный ток английскими буквами AC и знаком «~». Постоянный ток имеет обозначение DC и значок «-». Кроме того переменный ток может быть однофазным или многофазным. В основном используется трехфазная сеть.

Почему в сети переменное напряжение, а не постоянное

Переменный ток имеет много преимуществ перед постоянным током. Низкие потери при передаче переменного тока в линиях электропередач (ЛЭП) по сравнению с постоянным током. Генераторы переменного тока простые и дешевые. При передаче на большие расстояния по ЛЭП высокое напряжение достигает 330 тысяч вольт с минимальным током.

Чем меньше ток в ЛЭП, тем меньше потерь. Передача постоянного тока на большие расстояния понесет немалые потери. Также высоковольтные генераторы переменного тока значительно проще и дешевле. Из переменного напряжения легко получить более низкое напряжение через простые трансформаторы.

Также, значительно дешевле получить постоянное напряжение из переменного, чем наоборот, использовать дорогие преобразователи постоянного напряжения в переменное. Такие преобразователи имеют низкий КПД и большие потери. По пути передачи переменного тока используют двойное преобразование.

Сначала с генератора получает 220 — 330 Кв, и передают на большие расстояния до трансформаторов, которые понижают высокое напряжение до 10 Кв и далее идут подстанции которые понижают высокое напряжение до 380 В. С этих подстанций электроэнергия расходится по потребителям и поступает в дома и на электрощиты многоквартирного дома.


Три фазы трехфазного тока сдвинутые на 120 градусов

Для однофазного напряжения характерна одна синусоида, а для трехфазного три синусоиды, смещенные на 120 градусов относительно друг друга. Трехфазная сеть также имеет свои преимущества перед однофазными сетями. Это меньше габариты трансформаторов, электродвигатели также конструктивно меньших размеров.

Имеется возможность изменить направление вращения ротора асинхронного электродвигателя. В трехфазной сети можно получить 2 напряжения — это 380 В и 220 В, которые используются для изменения мощности двигателя и регулировки температуры нагревательных элементов. Используя трехфазное напряжение в освещении можно устранить мерцание люминесцентных ламп, для чего их подключают к разным фазам.

Постоянный ток используется в электронике и во всех бытовых приборах, так как он легко преобразуется из переменного за счёт его деления на трансформаторе до нужной величины и дальнейшего выправления. Источником постоянного тока являются аккумуляторы, батареи, генераторы постоянного тока, светодиодные панели. Как видно различие в переменном и постоянном токе немалое. Теперь мы узнали — Почему в нашей розетки течет переменный ток, а не постоянный?

Сравнение переменного тока и постоянного тока: урок для детей – видео и стенограмма урока

Постоянный ток

При постоянном токе электроны движутся в одном направлении, от (-) отрицательного к (+) положительному. Это постоянный ток, протекающий непрерывно, пока он не отключится, либо его источник питания не иссякнет, либо не перестанет генерировать энергию.

Постоянный ток протекает по простой цепи.

Допустим, мы рассматриваем цепь с лампочкой.Как уже отмечалось, постоянный ток течет от отрицательного к положительному, а переключатель включения / выключения действует как затвор для этого электронного потока. Когда он включен, цепь замкнута, позволяя электронам течь. Пройдя через выключатель, электроны попадают в лампочку. Нить накала в лампочке загорается, забирая заряд с электронов, которые затем притягиваются к положительной клемме аккумулятора для повторной зарядки. Этот процесс продолжается до тех пор, пока аккумулятор не разрядится.

Переменный ток

При переменном токе электроны на самом деле не текут, они просто колеблются взад и вперед от отрицательного к положительному и от положительного к отрицательному.Это также не постоянная вибрация, как постоянный поток в постоянном токе. Электроны колеблются во времени или синхронно друг с другом, и это время регулируется путем изменения скорости генератора. Мы называем это электрическое время герц .

В США электричество переменного тока вырабатывается с частотой 60 Гц. Электроны вибрируют и сталкиваются друг с другом, передавая свой заряд с положительного на отрицательный и обратно 60 раз в секунду. Это означает, что когда в цепи, работающей на переменном токе, есть лампочка, через нее не проходит постоянный поток положительно заряженных электронов, как при питании от постоянного тока, поэтому свет тоже непостоянен.Он мигает при каждом цикле переноса заряда электрона со скоростью 60 полных циклов в секунду. Однако это слишком быстро для человеческого глаза, поэтому кажется, что это постоянный свет.

Переменный ток протекает по простой цепи.

переменного тока вырабатывается генератором, и его заряд (отрицательный или положительный) течет в обоих направлениях, как показано синей и красной стрелками на этом изображении. Переключатель и лампочка работают так же, как и в цепи постоянного тока.

Изучая различия в мощности переменного и постоянного тока, это помогает визуализировать происходящее. Как вы можете видеть на иллюстрации, сравнивая их, переменный ток течет синусоидально, чередуя от отрицательного к положительному, а постоянный ток течет в одном направлении от отрицательного к положительному последовательно и в постоянное время.

Проиллюстрирован поток переменного и постоянного тока.

Напряжение

Величина силы, с которой перемещаются электроны, называется напряжением .Многие из наших электрических устройств требуют разного напряжения. Напряжение в сети переменного тока можно легко изменить с помощью трансформатора, что делает этот ток идеальным для электроснабжения наших домов.

Тем не менее, питание постоянного тока позволяет легко переносить электроэнергию с нами в виде батарей, таких как те, которые мы используем в наших мобильных телефонах, ноутбуках, планшетах, фонариках и даже в наших транспортных средствах, потому что им не нужны очень высокое напряжение.

Краткое содержание урока

Поток электроэнергии имеет два разных способа движения, или токи , .Постоянный ток (DC) – это постоянный поток от отрицательного к положительному, в то время как переменный ток (AC) течет в форме волны, которая колеблется с определенной частотой Гц, , что означает, что он циклически изменяется от отрицательного к положительному определенное количество раз в секунду. Напряжение – это сила, используемая для перемещения электрического тока, и ее можно регулировать с помощью трансформаторов переменного тока, но не постоянного.

Война токов: мощность переменного тока и постоянного тока

Это #GridWeek on Energy.губ. Мы подчеркиваем наши усилия по поддержанию надежной, отказоустойчивой и безопасной электросети по всей стране и то, что это значит для вас. В четверг, 20 ноября, в 14:00 по восточноевропейскому времени мы проведем чат в Твиттере на тему «Как работает сеть». Присылайте нам свои вопросы в Twitter, Facebook и Google+, используя #GridWeek.

Начиная с конца 1880-х годов Томас Эдисон и Никола Тесла были втянуты в битву, известную теперь как Война течений.

Эдисон разработал постоянный ток – ток, который непрерывно течет в одном направлении, как в батарее или топливном элементе.В первые годы развития электричества постоянный ток (сокращенно DC) был стандартом в США.

Но была одна проблема. Постоянный ток нелегко преобразовать в более высокие или более низкие напряжения.

Тесла считал, что переменный ток (или переменный ток) был решением этой проблемы. Переменный ток меняет направление на обратное определенное количество раз в секунду – 60 в США – и может быть относительно легко преобразован в различные напряжения с помощью трансформатора.

Эдисон, не желая терять гонорары, которые он получал от своих патентов на постоянный ток, начал кампанию по дискредитации переменного тока.Он распространял дезинформацию, говоря, что переменный ток более опасен, и даже зашел так далеко, что публично казнил бездомных животных электрическим током, используя переменный ток, чтобы доказать свою точку зрения.

Чикагская всемирная выставка – также известная как Всемирная колумбийская выставка – проходила в 1893 году, в разгар нынешней войны.

General Electric предложила электрифицировать ярмарку, используя постоянный ток Эдисона, за 554 000 долларов, но проиграла Джорджу Вестингаузу, который сказал, что может обеспечить электроэнергию ярмарку всего за 399 000 долларов, используя переменный ток Tesla.

В том же году Niagara Falls Power Company решила заключить с Westinghouse, которая лицензировала патент на многофазный асинхронный двигатель переменного тока Tesla, контракт на производство электроэнергии из Ниагарского водопада. Хотя некоторые сомневались, что этот водопад может привести в действие весь Буффало, штат Нью-Йорк, Тесла был убежден, что он может привести в действие не только Буффало, но и весь восток Соединенных Штатов.

16 ноября 1896 года Буффало был освещен переменным током от Ниагарского водопада. К этому времени General Electric тоже решила запрыгнуть на поезд переменного тока.

Похоже, что переменный ток почти уничтожил постоянный ток, но в последние годы постоянный ток пережил своего рода возрождение.

Сегодня наша электроэнергия по-прежнему питается преимущественно переменным током, но компьютеры, светодиоды, солнечные элементы и электромобили работают на постоянном токе. И теперь доступны методы преобразования постоянного тока в более высокие и более низкие напряжения. Поскольку постоянный ток более стабилен, компании находят способы использования постоянного тока высокого напряжения (HVDC) для транспортировки электроэнергии на большие расстояния с меньшими потерями электроэнергии.

Похоже, Война Токов еще не закончилась. Но вместо того, чтобы продолжать горячую битву переменного и постоянного тока, похоже, что два тока в конечном итоге будут работать параллельно друг другу в своего рода гибридном перемирии.

И ничего из этого было бы невозможно без гения Теслы и Эдисона.

Примечание. Этот пост был первоначально опубликован в рамках серии статей «Эдисон и Тесла» в ноябре 2013 года.

Разница между переменным и постоянным током

Электрический ток течет либо в одном направлении, либо периодически меняет свое направление.Следовательно, есть два пути протекания тока, а именно: переменный ток (AC) и постоянный ток (DC). Основное различие между переменным и постоянным током заключается в том, что электрический ток течет постепенно в одном направлении в постоянном (DC). Однако ток постоянно меняет свое направление от прямого к обратному и наоборот. Узнайте больше о различиях между переменным и постоянным током.

Что такое переменный ток?

Термин «переменный ток» относится к переменному току в физике, который является наиболее предпочтительным источником электроэнергии для офисного, домашнего оборудования и т. Д.Критическое различие между переменным током и постоянным током заключается в направлении, в котором текут электрические заряды. В переменном токе электроны непрерывно периодически меняют свое направление с прямого на обратное.

Кривая переменного тока на графике представляет собой синусоидальную форму волны. Изогнутые линии обозначают электрические циклы, измеряемые в секунду. По сравнению с постоянным током, переменный ток легко генерировать и транспортировать на большие расстояния. Следовательно, переменный ток широко используется в зданиях, электростанциях и т. Д.

Что такое постоянный ток?

Постоянный ток относится к постоянному току, при котором нет изменения направления тока. Следовательно, основное различие между переменным и постоянным током заключается в том, что электрический ток течет только в одном направлении при стабильном напряжении постоянного тока. Одно из основных применений постоянного тока – зарядка аккумуляторов и питание электрических устройств. В цепи постоянного тока электроны выходят из отрицательной стороны и движутся к положительной стороне. Основным источником постоянного тока являются фотоэлектрические элементы, батареи или электрохимические элементы.

На изображении выше показано, что постоянный ток течет в одном направлении. График показывает пропорциональность между величиной постоянного тока и временем.

Все, что использует адаптер переменного тока при подключении к стене или работает от батареи, зависит от постоянного тока. Некоторые из примеров постоянного тока включают фонари, аккумуляторы для мобильных телефонов, электромобили и многое другое. Рассмотрев разницу между переменным током и постоянным током, легко понять, почему переменный ток чаще всего используется в нескольких приложениях.

Как переменный ток преобразуется в постоянный?

Есть несколько случаев, когда необходимо преобразовать переменный ток в постоянный. Из-за разницы между переменным и постоянным током постоянный ток менее предпочтителен на больших расстояниях. Для преобразования переменного тока в постоянный требуется блок питания, состоящий из трансформатора. Позже он преобразуется в постоянный ток с помощью выпрямителя. Преобразование переменного тока в постоянный полезно для предотвращения реверсирования тока.Используемый фильтр подавлял пульсации тока на выходе выпрямителя.

Различие между переменным и постоянным током

Подводя итог, можно сказать, что точки разницы между переменным и постоянным током включают:

Точки разницы

Переменный ток (AC)

Постоянный ток (DC)

Расстояние перемещения

Переменный ток безопасно передавать на большие расстояния и поддерживать электроэнергию.Даже он может перемещаться между двумя городами.

Сравнивая переменный и постоянный ток, выяснилось, что постоянный ток не может перемещаться на большие расстояния. Это потому, что постоянный ток теряет электроэнергию.


Электронный поток

В переменном токе электроны продолжают переключать свое направление с вперед на назад.

В двигателе постоянного тока электроны движутся только вперед.

Частота

Частота переменного тока обычно находится в диапазоне от 50 до 60 Гц.Причем частота зависит от страны.

Постоянный ток не имеет частоты или имеет нулевую частоту.

Источник доступности

Источником доступности переменного тока являются генераторы переменного тока.

Источником постоянного тока является аккумулятор, электрохимический элемент или фотоэлектрический элемент.

Типы

Обычно переменный ток имеет синусоидальный характер.Другие его типы могут быть треугольными и квадратно-трапециевидными.

Постоянный ток бывает чистой и пульсирующей формы.

Направление потока

Из-за вращающихся магнитов происходит изменение направления текущего электрического потока.

Постоянный ток течет в одном направлении из-за постоянного магнетизма.

Приложения

По разнице переменного и постоянного тока можно сказать, что переменный ток может приводить в действие электродвигатели, используемые в стиральных машинах, холодильниках и т. Д.

Постоянный ток предпочтительно используется в мобильных телефонах – телевизорах с плоским экраном и т. Д.

Потеря энергии

По сравнению с постоянным током потери энергии при передаче переменного напряжения невелики.

Постоянный ток вызывает большие потери энергии и, следовательно, не является предпочтительным, когда трансформаторы находятся на расстоянии.

Базовая электроника: переменный ток (AC) против постоянного (DC)

Ток, поток носителей электрического заряда, является одной из основных базовых концепций, лежащих в основе электроники.В повседневной жизни мы замечаем, что существует два способа протекания тока: переменный ток (AC) и постоянный ток (DC). Вы когда-нибудь задумывались, в чем разница между переменным током (AC) и постоянным током (DC)? Вы думаете, что это очень просто, не так ли? DC – прямая линия, а AC – периодическая линия? Конечно нет! Посмотрим, что такое переменный и постоянный ток.

В этом блоге я рассмотрю следующие темы:

  • Основные концепции переменного и постоянного тока
  • Генерация переменного и постоянного тока
  • Инструменты для создания и анализа переменного и постоянного тока
  • Различия между переменным и постоянным током
  • Закон Ома для переменного и постоянного тока
  • Примеры применения переменного и постоянного тока

Что такое переменный ток (AC) против постоянного (DC)

Переменный ток (AC) :
Определение

Переменный ток означает, что поток электрического заряда периодически меняет направление.

Генерация переменного тока

переменного тока может генерироваться генератором, состоящим из магнитов и проволочной петли. Проволока вращается внутри магнитного поля и индуцирует ток вдоль проволоки. Затем, когда петля поворачивается на 180 градусов, сила меняется на противоположную, давая электрический ток в противоположном направлении вдоль провода.

Источники энергии: генераторы на электростанциях, ветряных турбинах и т. Д.

Формы сигналов переменного тока

AC может быть разных форм, если напряжение и ток чередуются.Существует три распространенных формы переменного тока, включая синусоидальную волну, прямоугольную волну и треугольную волну. Синусоидальный сигнал переменного тока является наиболее часто используемым.


Измерения переменного тока
  • Пиковое значение
  • Пиковое значение
  • Среднее значение
  • Среднеквадратичное значение (RMS)

В общем, мы говорим, что американские стандартные домашние цепи имеют эффективное напряжение около 120 вольт, однако пиковое значение к пиковому напряжению от -170В до +170В.Как это произошло? Поскольку напряжение переменного тока постоянно меняется, мы используем более простой метод, называемый среднеквадратичным (RMS), для его подсчета. Среднеквадратичное значение может значительно упростить расчет электрической мощности для сигнала переменного тока. Это квадратный корень из среднего по времени квадрата напряжения. Значение Vrms синусоидальной формы волны равно V0 / √2, что эквивалентно 0,707 * V0. В этом примере V0 составляет 170 В, поэтому среднеквадратичное значение составляет 120 В.

Примеры применения AC
  • Сигналы переменного тока обычно используются для передачи на большие расстояния для подачи питания в дома и офисы.
  • Меньше потерь энергии при передаче электроэнергии для высоких напряжений (> 110 кВ).
  • Также используются силовые электродвигатели и генераторы.
  • Он обеспечивает источник питания для крупных приборов, таких как холодильник, посудомоечная машина и т. Д.
  • Переменный ток можно легко преобразовать из высокого напряжения в низкое и наоборот с помощью трансформаторов.

Постоянный ток (DC):
Определение

В отличие от течения в реке, течение может течь непрерывно без каких-либо изменений, это называется постоянным или постоянным током.Постоянный ток – это однонаправленный поток электрического заряда.

Генерация постоянного тока

постоянного тока можно получить разными способами:

  • Использование коммутатора с электрическим генератором может производить сигнал постоянного тока.
  • Выпрямитель – это преобразователь переменного тока в постоянный, в котором он преобразует входной переменный ток в выходной постоянный ток путем изменения направленного потока тока.
  • Батареи обеспечивают постоянный ток, который образуется в результате химической реакции внутри батареи.
Форма сигнала постоянного тока

В отличие от сигнала переменного тока, постоянный ток представляет собой однонаправленный поток электрического заряда, что означает, что ток течет только в одном направлении. Для сигнала постоянного тока, пока направление потока остается неизменным, значения напряжения и тока могут изменяться. Чтобы упростить задачу, мы предполагаем, что уровень напряжения фиксированный. Следовательно, напряжение постоянного тока может быть указано как:

В (t) = x Вольт

где,

х – амплитуда напряжения, эл.грамм. 9


Примечание , на самом деле, если мы используем батареи в качестве источника постоянного тока, уровень напряжения будет уменьшаться по мере использования.

Примеры применения DC

Большинство электронных датчиков, исполнительных механизмов и вычислительных устройств, которые мы находим на веб-сайте Seeed, используют постоянный ток в качестве источника питания. Например, Seeeduino Xiao и его аксессуары. Чтобы было понятнее, все устройства, работающие от батарей или USB-кабелей, полагаются на питание постоянного тока, в том числе:

Сравнение переменного тока (AC) и постоянного тока (DC)

Переменный ток (AC) Постоянный ток (DC)
Направление Двунаправленное Однонаправленное
Причина направления потоков электронов Вращающийся магнит провод устойчивый магнетизм вдоль провода
Ток Зависит от времени постоянный
Передача энергии на большие расстояния Да, потери при передаче небольшие Нет, потери при передаче велики & трудно создать сигнал высокого напряжения
Пассивные параметры Импеданс Только сопротивление
Частота варьируется 0
Получено от генератора переменного тока и сети Элемент или батарея, переменный ток -Преобразователь постоянного тока
Типы Различные
e.грамм. Синусоидальная, прямоугольная и треугольная волна
Чистая и пульсирующая
Простота Легче усилить Легче измерить

Закон Ома

Закон Ома – важнейший закон электричества. Он устанавливает взаимосвязь между тремя фундаментальными электронными величинами: током, напряжением и сопротивлением.

Закон Ома определяется как:

I = V / R

где:
I = электрический ток (амперы, A)
V = напряжение (вольт, В)
R = сопротивление (Ом)

Как определено в Законе Ома, электрический ток (I) пропорционален напряжению (V) и обратно пропорционально сопротивлению (R) .Следовательно, если напряжение увеличивается, ток будет увеличиваться при неизменном сопротивлении цепи.

Закон Ома действителен как для цепей постоянного, так и для переменного тока, но обычно применяется в цепях постоянного тока. Обратите внимание, что в цепи переменного тока, состоящей исключительно из резистивных элементов, ток и напряжение всегда совпадают по фазе друг с другом.

Инструменты для генерации и анализа переменного и постоянного тока

Осциллограф

Осциллограф – один из самых важных инструментов, которые вы будете использовать в электронных лабораториях.Осциллографы позволяют вам проверять напряжения в цепях по мере их изменения во времени и измерять все, что вы хотите знать о них, включая частоту, пиковое напряжение, среднее напряжение, форму сигнала и т. Д. DSO Nano v3 – это карманный совместимый 32-битный цифровой запоминающий осциллограф. со встроенным генератором сигналов. Другой вариант – MiniDSO DS213 Nano 4 Channel 100MSa / s, 5-канальный 4-проводной универсальный цифровой запоминающий осциллограф для электронных инженерных задач, основанный на ядре ARM Cortex M3.

Блок питания

Источник питания предназначен для подачи электроэнергии на нагрузку.Otii Standard Power Supply and Measure – это небольшой портативный блок питания, блок измерения тока и напряжения и модуль сбора данных. Созданный специально для разработчиков, Otii решает основную проблему оптимизации для низкого энергопотребления в дизайне устройств и приложений.

Сводка

Это руководство знакомит с одной из основных концепций электроники – переменным и постоянным током. У каждого из этих двух токов есть свои преимущества. Чтобы добиться лучших результатов, вы должны учитывать цель и требования вашего проекта при выборе между использованием постоянного или переменного тока.

У вас есть какие-либо другие базовые знания в области электроники, которые вас интересуют, пожалуйста, дайте нам знать в разделе комментариев ниже!

Рекомендуемая литература

Следите за нами и ставьте лайки:

Продолжить чтение

Разница между переменным и постоянным (ток и напряжение)

Разница между переменным и постоянным током

Переменный ток (переменный ток) и Постоянный ток (постоянный ток) – это два типа электрических токов, сосуществующих в нашей повседневной жизни.Оба они используются для подачи питания на электрические устройства. Но они очень разные. Розетки в нашем доме обеспечивают питание переменного тока, а батареи обеспечивают питание постоянного тока. Мы не можем подключить устройство постоянного тока к розетке переменного тока (ну, мы можем, но это не будет работать, и в худшем случае оно взорвется). Причина в различии их поведения и того, как они влияют на цепи.

Рис. 1. Разница между переменным и постоянным током

В этой статье мы кратко обсудим разницу между переменным током (AC) и постоянным током (DC) , но сначала давайте обсудим AC и DC .

Электрический ток

Электрический ток – это движение или поток свободных электронов в проводящем материале под действием разности потенциалов. Материал, содержащий свободные электроны, называется проводником, и он используется для проведения электрического тока.

Свободные электроны, существующие в материале, возбуждаются при приложении напряжения или разности потенциалов, и они текут в определенном направлении, то есть от высокого потенциала к низкому.Высокий потенциал или напряжение обозначается положительным знаком (+), а низкий потенциал обозначается отрицательным знаком (-), и они формируют полярность электрического тока.

В зависимости от направления движения электрона или электрического тока он подразделяется на два основных типа; Переменный ток (AC) и Постоянный ток (DC)

Переменный ток (AC)

Когда направление электрического тока периодически меняет направление, говорят, что это переменного тока .Поскольку направление тока периодически меняется, полярность напряжения также меняется на противоположную, т.е. высокий потенциал (+) и низкий потенциал (-) меняются местами. Поэтому переменный ток обозначается знаком волны (~). Количество раз, когда электрический ток меняет свое направление за одну секунду, называется его частотой и обычно составляет 50 Гц (Европа) или 60 Гц (США).

Поколение

Когда катушка или проволочная петля помещаются в переменное магнитное поле, в катушке индуцируется электрический ток.Этот принцип применяется в устройствах, называемых генераторами переменного тока, которые используются для генерации переменного тока.

Генератор состоит из катушки, которая вращается (с помощью любых средств, таких как водяная или паровая турбина) внутри стационарного магнитного поля. Вращение катушки изменяет силовые линии магнитного поля, воздействующие на катушку; поэтому в катушке индуцируется электрический ток. Поскольку вращающаяся катушка меняет полярность магнитного поля, электрический ток и напряжение, индуцируемые в катушке, периодически меняют свое направление.

Формы сигналов

Величина переменного тока и напряжения непрерывно изменяется во времени. Он колеблется между своей максимальной пиковой точкой и своей минимальной пиковой точкой вдоль общей контрольной точки. Результирующая форма волны может быть синусоидальной, прямоугольной, треугольной, зубчатой ​​и т. Д. Наиболее распространенная форма волны переменного тока, которую мы используем в наших домах, – это синусоидальная волна.

Частота и фаза

Мы уже знаем, что переменный ток имеет определенную частоту, и мы знаем, что частота влияет на реактивное сопротивление конденсатора и катушки индуктивности.Следовательно, переменный ток вносит в цепь реактивное сопротивление. Реактивное сопротивление вызывает разность фаз между волнами напряжения и тока. Мы также можем сказать, что по этой причине коэффициент мощности присутствует только в системах переменного тока. Поскольку коэффициент мощности определяется как cos (θ), где θ – это разность фаз между формой волны напряжения и формой волны тока

Разность фаз – это разница во временном сдвиге между двумя волнами переменного тока. В таких случаях величина одной волны отстает от величины другой волны.Это вызывает потерю мощности в цепи. Чтобы обеспечить полную мощность нагрузки, переменное напряжение и ток должны быть синхронизированы (или синфазны). Таким образом, коэффициент мощности колеблется между cos 0 ° (коэффициент мощности = 1, разность фаз 0 °) и cos 90 ° (коэффициент мощности = 0, разность фаз 90 °).

Формулы переменного тока, напряжения, сопротивления и мощности

Переменный ток

Однофазные цепи переменного тока

  • I = P / (V x Cosθ)
  • I = (V / Z)

Трехфазные цепи переменного тока

Напряжение переменного тока

Однофазные цепи переменного тока

  • В = P / (I x Cosθ)
  • В = I / Z

Трехфазные цепи переменного тока

Сопротивление переменному току

  • Z = √ (R 2 + X L 2 )… В случае индуктивной нагрузки
  • Z = √ (R 2 + X C 2 )… In случай емкостной нагрузки
  • Z = √ (R 2 + (X L – X C ) 2 … В случае как индуктивной, так и емкостной нагрузки.

Питание переменного тока

Однофазные цепи переменного тока

  • P = V x I x Cosθ (в однофазных цепях переменного тока)

Трехфазные цепи переменного тока

Активная мощность

        √3 x V L x I L x Cosθ (в трехфазных цепях переменного тока)
      • P = 3 x V Ph x I Ph x Cosθ
      • P = √ (S 2 – Q 2 )
      • P = √ (VA 2 – VAR 2 )

      Реактивная мощность

      • Q = VI Sinθ
      • VAR = √ (VA 2 – P 2 )
      • ) kVAR = √ (kVA 2 – kW 2 )

      Полная мощность

      • S = √ (P + Q 2 )
      • kVA = √kW 2 + kVAR
          2 Комплексная мощность

          • S = VI
          • S = P + jQ… (In дуктивная нагрузка)
          • S = P – jQ… (емкостная нагрузка)

          Где

          • I = ток в амперах (A)
          • V = напряжение в вольтах (В)
          • P = мощность в ваттах (Вт)
          • R = сопротивление в Ом (Ом)
          • Cosθ = R / Z = коэффициент мощности
          • Z = импеданс = сопротивление цепей переменного тока
          • I Ph = фазный ток
          • I L = линейный ток
          • V Ph = фазное напряжение
          • V L = линейное напряжение
          • X L = индуктивное реактивное сопротивление = 2πfL… Где L = индуктивность в Генри.
          • X C = емкостное реактивное сопротивление = 1 / 2πfC… где C = емкость в фарадах.

          Постоянный ток (DC)

          Тип электрического тока, направление которого не меняется, называется постоянным током или DC. Это однонаправленный ток, который течет только в одном направлении и, в отличие от переменного тока, не течет в обратном направлении. Поскольку направление тока не меняет полярность его напряжения также не меняют. Поэтому постоянный ток всегда обозначается положительным (+) и отрицательным (-). Маркировка

          Поколение

          Постоянный ток может генерироваться разными способами.Тот же метод генерации переменного тока можно использовать для генерации постоянного тока, подключив устройство, называемое коммутатором. Коммутатор – это вращающееся устройство, обеспечивающее однонаправленность тока.

          Постоянный ток обычно генерируется с помощью батарей и элементов. Батареи содержат химическое вещество, которое при химической реакции выделяет электроны и подает их в электрическую цепь.

          Переменный ток также можно преобразовать в постоянный с помощью устройства, называемого выпрямителем.

          Форма волны

          У постоянного тока нет определенной формы волны, потому что он течет только в одном направлении. Если вы подключите постоянный ток к осциллографу, он покажет прямую линию. Однако, если напряжение пульсирует, скажем, в цифровой схеме, которая работает исключительно на постоянном напряжении, форма сигнала может выглядеть как последовательность импульсов или прямоугольные волны. Но форма волны никогда не опускается ниже 0 В.

          Формулы постоянного тока, напряжения, сопротивления и мощности

          Постоянный ток

          Напряжение постоянного тока

          • В = I x R
          • В = P / I
          • В = √ (P x R)

          Сопротивление постоянному току

          Питание постоянного тока

          Где

          • I = ток в амперах (A)
          • V = напряжение в вольтах (В)
          • P = мощность в ваттах (Вт)
          • R = сопротивление в Ом (Ом)

          Хранение и преобразование между переменным и постоянным током

          В повседневной жизни нам нужны оба типа электрического тока.Цифровые устройства, такие как смартфоны, ноутбуки, компьютеры и т. Д., Работают от постоянного тока, в то время как наши домашние и кухонные приборы, такие как вентиляторы, лампы, микшеры и т. Д., Работают от переменного тока.

          Переменный и постоянный ток взаимозаменяемы. Их можно легко преобразовать из одной формы в другую. Устройство, которое преобразует переменный ток в постоянный ток , называется выпрямителем , а устройство, которое преобразует постоянного тока в переменный ток , называется инвертором . Мы используем их оба для преобразования между источниками питания в соответствии с нашими потребностями.

          Розетки в нашем доме обеспечивают питание переменного тока, но когда нам нужно запитать устройство постоянного тока с помощью той же розетки, мы используем выпрямитель (например, блок питания в ПК или адаптер питания в кабеле ноутбука). Это помогает нам использовать один и тот же источник питания для питания обоих типов устройств. И мы также можем использовать источник постоянного тока для аккумуляторов для питания устройств переменного тока с помощью инверторов.

          Но есть ограничение переменного тока, то есть электрический ток может сохраняться только тогда, когда он находится в форме постоянного тока.Следовательно, переменный ток преобразуется в плавный постоянный ток перед зарядкой аккумулятора, например, в мобильных телефонах.

          Зарядное устройство обеспечивает мобильность и возможность беспроводной связи для устройства. Он также используется в качестве аварийного резервного питания в суровых условиях для питания важного оборудования, например, в больницах и т. Д.

          Преобразование и передача напряжения

          Линии передачи испытывают потери мощности (I 2 R) в виде тепла из-за величине тока, протекающего через них.Чтобы уменьшить силу тока, мы увеличиваем напряжение для поддержания той же мощности (P = I * V).

          В переменном токе напряжения можно легко преобразовать между высокими и низкими напряжениями с помощью устройства, называемого трансформатором . Мы используем повышающие трансформаторы на генерирующих станциях для повышения напряжения для передачи на большие расстояния. Кроме того, с помощью понижающего трансформатора , который обычно устанавливается на опорах электросети, те же самые напряжения снижаются до безопасных уровней для домашнего или коммерческого использования.

          Потери при высоковольтной передаче постоянного тока очень малы, и для этого требуется только два провода, но его обслуживание и преобразование между высоким и низким напряжением очень дорого, поэтому он никогда не применялся. Напряжение постоянного тока опасно, чем переменное, потому что переменное напряжение колеблется, а постоянное – это постоянный поток тока, и он никогда не отпустит вас.

          Основные различия между переменным и постоянным током (напряжение и ток)

          В следующей таблице показано сравнение и основные различия между переменным током «AC» и постоянным током «DC».

          Характеристики Переменный ток – переменный ток Постоянный ток – постоянный ток
          Определение Электрический ток, который периодически течет вперед и назад. Электрический ток, который течет только в прямом направлении
          Символ
          Направление тока Он является двунаправленным, то есть может течь как в прямом, так и в обратном направлении. Он однонаправлен и течет только в одном направлении, т.е. вперед
          Напряжение и ток Ток и напряжение непрерывно изменяются. Ток и напряжение постоянны.
          Полярность В переменном токе нет полярности, потому что она колеблется. Имеется фиксированная полярность постоянного тока, отмеченная знаками «Положительный» (+) и «Отрицательный» (-).
          Перестановка клемм или полярность Перестановка клеммы источника не повлияет на схему. Перестановка клеммы источника может повредить схему.
          Частота Частота переменного тока обычно составляет 50 или 60 Гц. Частота постоянного тока равна 0.
          Комплексное сопротивление Переменный ток вносит в цепь реактивное сопротивление, поэтому возникает комплексное сопротивление. Цепь постоянного тока имеет чисто резистивные нагрузки. Таким образом, полное сопротивление является чисто резистивным.
          Коэффициент мощности Коэффициент мощности переменного тока всегда равен или находится в диапазоне от 1 до 0. Частота равна 0, поэтому коэффициент мощности всегда равен 1.
          Генерация Переменный ток генерируется с помощью генератора переменного тока. Он генерируется с помощью коммутатора с генератором, солнечных батарей и химической реакции в батареях и элементах.
          Форма волны Переменный ток может быть синусоидальной, квадратной, треугольной, зубчатой ​​и т.д.
          Преобразование Выпрямитель используется для преобразования его в постоянный ток Инвертор используется для преобразования его в переменный ток
          Хранение Не может храниться Его можно хранить напрямую.
          Передача Есть некоторые потери при передаче на большие расстояния. Он имеет очень низкие потери при передаче высокого напряжения на большие расстояния.
          Линии передачи Для передачи требуется минимум 3 отдельных проводника Для передачи требуется только 2 проводника
          Стоимость передачи и техническое обслуживание Это дорого, но обслуживание и преобразование напряжения проще чем DC Это дешевле, но его обслуживание довольно опасно и дороже, чем AC
          Hazard Переменный ток менее опасен, чем постоянный ток, поскольку он достигает 0 В через определенные промежутки времени.(нельзя играть с высоким напряжением) Постоянный ток очень опасен и опасен для жизни, чем переменный ток, потому что он поддерживает постоянный ток.

          Похожие сообщения:

          Разница между переменным и постоянным током

          Разница между переменным током (AC) и постоянным током (DC) проста: переменный и постоянный ток зависит от того, как протекает ток. Переменный ток – это ток, меняющий направление.Он непрерывно движется вперед и назад. Постоянный ток – это ток, который течет в одном направлении.

          Ток в цепи постоянного тока:

          Например, аккумулятор обеспечивает постоянный ток. Ток выходит из батареи только в одном направлении.

          Ток в цепи переменного тока:

          В розетках есть кондиционер. Ток меняет направление от 50 до 60 раз в секунду. Но для многих вещей у вас есть адаптеры, которые преобразуют его в постоянный ток, прежде чем он будет использован в цепи.

          (Хотя, с тем же успехом это мог бы быть постоянный ток в наших стенах, если бы Эдисон выиграл войну переменного и постоянного тока в конце 1800-х годов против Теслы.)

          Переменный ток и постоянный ток в цепях

          Обычно вам нужен постоянный ток для питания большинства электронных устройств. У меня никогда не было необходимости в блоке питания, который выводит переменный ток.

          Но вы можете обнаружить, что у вас есть переменный ток в частях вашей цепи. Например, в аудиосхемах, радиосхемах или в источниках питания.

          Компонент переменного тока обычно представляет собой сигнал, который что-то представляет, например звук.Или колеблющееся напряжение для отправки сигнала в поле, как радиопередатчик.

          Обучение электронике

          Если вы хотите изучать электронику, я рекомендую вам сосредоточиться на изучении цепей постоянного тока. Приятно знать, что такое AC. Но большинство уроков по схемам переменного тока, которые я видел, сосредоточены на математических формулах – и в них нет необходимости, пока вы не достигнете более продвинутого уровня в электронике.

          Если вы хотите изучать электронику с нуля, приглашаем вас присоединиться к нам в Ohmify.С более чем 300 уроками на выбор и дружелюбным сообществом единомышленников, которые помогут вам. И на форуме Ohmify нет слишком простых вопросов.

          Какие у вас самые большие вопросы, когда речь идет о переменном и постоянном токе? Позвольте мне знать в комментариях ниже.

          Что общего между переменным и постоянным током? – Реабилитацияrobotics.net

          Что общего между переменным и постоянным током?

          Как переменный, так и постоянный ток возникают из-за того, что заряд проходит по проводам для передачи электрической энергии и использования ее для питания различных устройств.В обоих случаях источник напряжения инициирует протекание тока в цепях.

          Чем похожи переменный и постоянный ток?

          Основное сходство между переменным током (переменным током) и постоянным током (постоянным током) заключается в том, что оба используют электроны в качестве носителей заряда в токе, могут переносить при этом энергию, и что каждый из них выделяет ненужную энергию, когда проходит через элементы схемы.

          Как можно описать переменный ток?

          Переменный ток (AC) – это электрический ток, который периодически меняет свое направление, в отличие от постоянного тока (DC), который течет только в одном направлении, которое не может меняться спорадически.

          В чем разница между викториной переменного и постоянного тока?

          В чем основное отличие постоянного и переменного тока? Постоянный ток – это электричество, которое течет только в одном направлении; переменный ток – это электричество, которое периодически меняет направление на противоположное.

          Что использует постоянный ток?

          Постоянный ток используется в любом электронном устройстве с батареей в качестве источника питания. Он также используется для зарядки аккумуляторов, поэтому перезаряжаемые устройства, такие как ноутбуки и сотовые телефоны, поставляются с адаптером переменного тока, который преобразует переменный ток в постоянный.

          Постоянный ток все еще используется?

          Похоже, что переменный ток почти уничтожил постоянный ток, но в последние годы постоянный ток пережил своего рода возрождение. Сегодня наша электроэнергия по-прежнему питается преимущественно от переменного тока, но компьютеры, светодиоды, солнечные элементы и электромобили работают от постоянного тока.

          Что означают переменный и постоянный ток для сварщика?

          Сварка

          на переменном и постоянном токе – это виды дуговой сварки, при которых для получения электрической дуги используются разные токи.Для создания дуги используется источник питания, который может использовать переменный ток (AC) или постоянный ток (DC).

          Опасна ли сварка на переменном токе?

          Правильно установленный и используемый аппарат для дуговой сварки очень безопасен, но при неправильном использовании оператор может подвергнуться ряду опасностей, включая токсичные пары, пыль, ожоги, пожары, взрывы, поражение электрическим током, радиацию, шум и тепловую нагрузку. Любая из этих опасностей может привести к травмам или смерти.

          Является ли стержень 6011 постоянным или переменным током?

          6011 работает от положительного электрода переменного и постоянного тока (DCEP), а 6010 работает только от DCEP.Это дает 6011 преимущество, если у вас есть машина

          только для переменного тока.

          Почему DC называется DC?

          «Округ Колумбия» означает «Округ Колумбия». Сначала он состоял из кусочка из Вирджинии к югу от реки Потомак и кусочка из Мэриленда к северу от реки Потомак. В 1847 году ему вернули произведение Вирджинии, и теперь оно является округом Арлингтон и частью города Александрия.

          Что означает DC в социальных сетях?

          DC означает «Отключить (игровой термин)», «Плевать» и «Вашингтон».

          Что означает DC в TikTok?

          танцевальных кредита

          Что означают AM и PM?

          латинское ante meridiem и post meridiem

          Что такое утро утром или ночь?

          Используя числа от 1 до 12, за которыми следует am или pm, 12-часовая система определяет все 24 часа дня. Например, 5 часов утра – это раннее утро, а 5 часов вечера – поздно вечером; 1 час ночи – это час после полуночи, а 23 часа – час до полуночи.

          Что такое PM во времени?

          От латинских слов meridies (полдень), ante (до) и post (после) термин ante meridiem (a.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
