Все элементы электропроводки имеют свой цвет. Благодаря этому электрик быстро ориентируется в пучке и выбирает нужную деталь. С маркировкой проводов по цвету знакомы не все. При неправильном соединении контактов происходит замыкание, иногда человек во время этого получает электрический разряд. Цветную маркировку в электрике создали для того, чтобы сократить время на поиск нужного контакта и его подключение к другому.

Зачем делят провода по цветам?

Такой способ оформления проводки выбрали для повышения безопасности, поскольку без этого есть высокий риск замыкания и поражения человека. Раньше расцветка проводов имела только черный и белый оттенок, но это было не очень удобно. Во время работы приходилось подавать питание в проводник, а потом контроллером определять, это фаза или ноль.

При использовании разных цветов электрики уже не путаются с такими моментами, поскольку провода маркируются по всей длине. Предназначение каждого заранее определяют и относят его к соответствующей группе.

К однофазной и трехфазной сети на 220 В выдвигаются одинаковые требования. Различий по цветам они не имеют, но фазный провод при этом дополняется еще несколькими оттенками. Маркировка сохраняется по всей длине, иногда в точках соединения используют кембрики или изоленту, чтобы лучше зафиксировать элемент.

Для определения группы, к которой относится элемент, его предварительно зачищают от слоя изоляции на несколько сантиметров, жилы при этом оставляют в оплетке. Производители не могут самопроизвольно решать, в какой цвет окрашивать изоляцию, поскольку для этого есть правила устройства электроустановок. Эти стандарты действуют в России, Белоруси, Украине. В остальных государствах есть свои символы и маркировка, которые нужно учитывать.

Обозначения цвета проводов в электрике

В щитках встречается три типа проводов: фаза, земля или ноль. Некоторые из них считаются особо опасными, поэтому маркировка наносится по всей длине. В этом случае даже при пережатии удастся определить, к какой группе относится компонент.

Фаза

Прикасаться к этим проводам опасно, в некоторых случаях смерть от них наступает моментально, поэтому в электропроводке их всегда окрашивают в яркий цвет, все они представлены на картинке ниже.

Фазы в электрике чаще обозначают красным или черным цветом, но иногда их оформляют в розовом, сером или коричневом оттенке. Работать с фазами легче, если сразу определить землю и ноль.

На схемах провода не обозначают цветом, вместо этого используют букву L. Если фаз в устройстве несколько, то их отличают друг от друга цифрами, например, L1, L2 и т. д. В однофазных схемах обозначаются буквами А, В, С, здесь цифры не используют.

Земля

По стандарту обозначение таких проводов происходит в зелено-желтом цвете. Несколько продольных линий отличают провода от всех остальных, поэтому ошибиться тут почти невозможно. Поперечные полоски тоже встречаются, но гораздо реже.

Если среди всех проводов встречается только желтый или зеленый цвет, то землей считается один из них. На схемах прописывается через PE, контакты, к которым ее потребуется подключить, обозначаются также.

Некоторые называют землю нулевым защитным проводом, из-за этого временами появляется путаница. Земля просто снижает риск прохождения тока, поэтому иногда ей причисляют защитные функции.

Ноль

Этот провод обычно окрашивают в синий или голубой цвет, иногда на нем рисуют белые полосы, чтобы выделить среди остальных. Другие оттенки не используют, даже если он находится в трехжильном кабеле с несколькими проводниками. На схемах его обозначают буквой N или просто окрашивают в синий цвет. Он образует электрическую цепь, чем и отличается от земли.

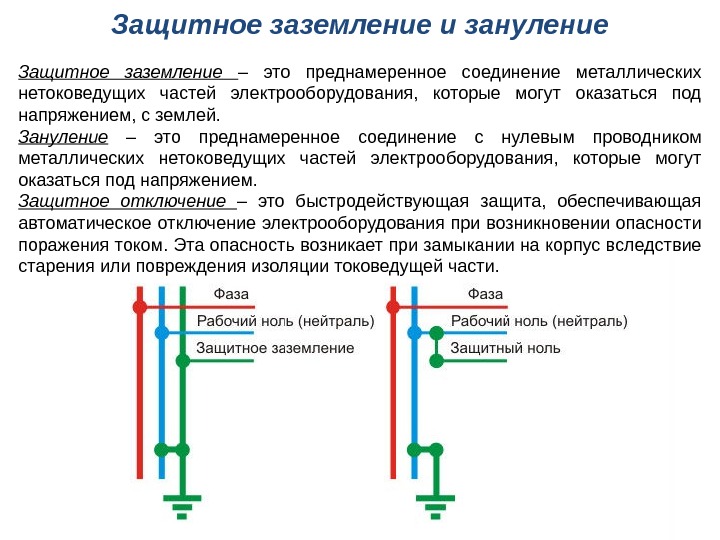

Отличие земли и нейтраля

По проводам с фазой и нулем идет электрический ток, поэтому дотрагиваться до них не стоит. Земля используется для перенаправления напряжения, когда оно выходит на корпус электрического прибора. Такая защита раньше устанавливалась на усмотрение пользователя, а теперь почти везде стала обязательной, поскольку без предварительного заземления устройство даже не включится.

Если проигнорировать этот критерий, то скопившееся электричество приведет к пробою или прохождению тока через человека. Когда по цветам в проводке разобраться невозможно, используют следующие методы:

1. Измерьте сопротивление, в норме оно не превышает 4 Ом. Предварительно узнайте, есть ли там сопротивление, поскольку иначе мультиметр сгорит.
2. Определите фазу, а дальше вольтметром измерьте напряжение, которое скапливается между землей и нейтралем. У первого элемента оно всегда выше.
3. Измерьте напряжение между землей и любым другим безопасным прибором, например, батареей. В этом случае техника не обнаружит напряжения.

Этот алгоритм работает только на трех- или пятижильном кабеле, во всех остальных случаях земля окрашивается синим, а фаза коричневым или зеленым цветом.

Поиск фазы в выключателе

При подключении розетки этой необходимости не возникает, поскольку по сути все равно, куда ее подавать. При работе с выключателем все иначе, поскольку там фаза размыкается, а ноль идет на лампочку. Так делают для безопасности жильцов, иначе при замене лампы пойдет ток. Из-за этого фазу направляют на нижний контакт, а нейтраль на боковой.

Если в кабеле два одинаковых провода, то фазу определяют индикатором, он светится при контакте. Перед этим прибор отключают от электричества и зачищают изоляцию на 1,5 см. Провода разводят в разные стороны для предотвращения замыкания. Далее включают электричество и подносят индикатор, большой палец кладут на кончик отвертки, где находится площадка. Если при этом загорается лампочка, то проблем с определением фазы не возникает. Землю и нейтраль так обнаружить не удастся, поэтому используют сразу несколько способов.

Во время работы с проводами всегда соблюдайте правила их прокладывания и располагайте только горизонтально или вертикально. Экономия на этом приведет к тому, что их случайно зацепят во время ремонта или вообще не найдут.

Adblock
detector

GND на схеме что означает? Что такое “земля”на схемах в электронике?

Содержание:

• 1 Для чего нужен GND?
• 2 Что такое GND в ПК?
  • 2.1 Разметка земли и заземления на схеме
• 3 Цепи, где есть «плюс», «минус» и «заземление»
• 4 Почему важно правильно определять GND
• 5 Несколько слов о массе
• 6 Одна земля на всех
  • 6. 1 Соединение с корпусом
  • 6.2 Сигнальная земля
  • 6.3 Виртуальная земля
• 7 GND — что это такое на схеме? (или на материнской плате)
• 8 Что такое GND в автомагнитоле?
  • 8.1 Обозначения, расшифровка контактов и проводов автомобильных магнитол.
  • 8.2 Маркировка и цветовое обозначение проводов
• 9 Что такое GND на усилителе?
• 10 Цветовое маркирование в бытовых электросетях
• 11 Обозначение цепей питания в иностранных материалах

Для чего нужен GND?

Каждый, кто имел дело с бытовой электроникой, сталкивался с обозначениями типа GND, VEE, VCC на схеме, разъемах или материнской плате. GND — самое важное обозначение на схеме, относительно которого замеряются все остальные. … Это «земля», нулевой потенциал, общий провод для питания и сигнала.

Что такое GND в ПК?

Провод GND на материнской плате/схеме означает земля (масса, минус). Стандартный цвет — черный, белый. Варианты цвета провода питания — красный, синий, зеленый, оранжевый, желтый.

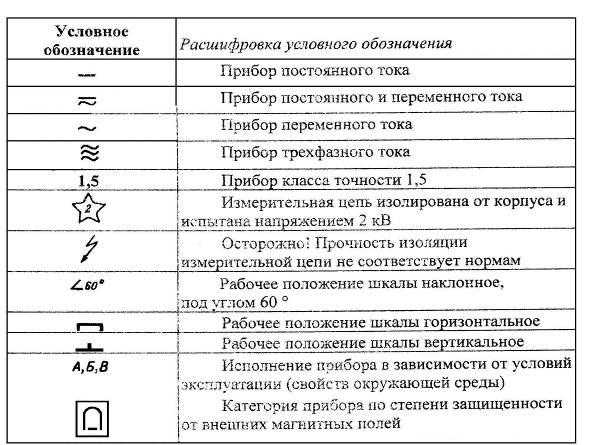

Разметка земли и заземления на схеме

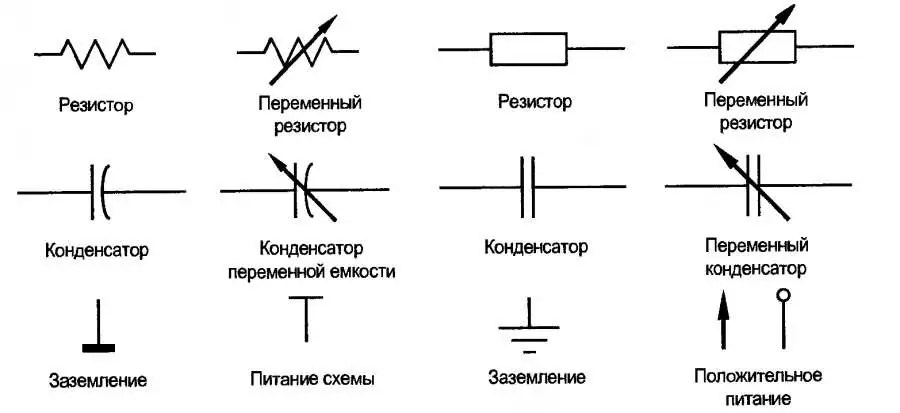

Если вы знакомы со схемами электронных устройств, то обязательно встретите различные типы маркировки линий электропитания. В случае с массой наиболее часто используемая маркировка — это жирная короткая линия, оканчивающая провод. Всегда рисуют эту линию горизонтально, благодаря чему маркировка масс бросается в глаза, и сразу видно какие элементы связаны друг с другом. Конечно все элементы отмеченные (связанные) с массовым символом, физически связаны друг с другом.

На схемах: 1 заземление, масса; 2 защитное заземление; 3 и 4 соединение с корпусом или шасси (массой)

Очень важно отличать заземление от массы, которое, как упоминалось ранее, обычно представляет собой полностью отдельную цепь. Заземление часто обозначается тремя линиями меньшей длины, электрическая линия подключается к самой длинной из этих черточек. На многих схемах также есть второй символ заземления, то есть одна горизонтальная линия с тремя короткими диагональными линиями, прикрепленными к ней.

Конечно на схемах есть и другие обозначения линий электропитания. Чаще всего это будут, например, короткие стрелки с напряжением, преобладающим в этой цепи (например, + 5 В, -5 В, +12 В и так далее).

Если взять готовую печатную плату, например с компьютера, усилителя или даже мобильного телефона, можно заметить что помимо дорожек, соединяющих отдельные выводы элементов, видно еще одно большое медное поле. Конечно в подавляющем большинстве промышленных плат это поле, как и остальная часть платы, покрыто лаком зеленого или синего цвета. Но если внимательно посмотрите на печатную плату заметите, что промежутки между дорожками и элементами образуют одно большое общее соединение. Эта комбинация в подавляющем большинстве случаев и составляет массу схемы!

Конечно есть исключения, например в специализированных схемах, где таких полей меди (полигоны) может быть больше: один из них может быть подключен к земле, а другой — к питающему напряжению, например выходу импульсного преобразователя. Такие «многоугольники» особенно популярны из-за их хороших шумоподавляющих свойств.

Если же вся печатная плата, за исключением дорожек и мест предназначенных для пайки контактных площадок, покрыта сплошным полем заземления, то можем быть уверены что это заземление будет представлять собой очень хороший экран, защищающий схему от электромагнитных помех.

Еще раз подчеркнем, что не всякое медное поле связано с землей! Поэтому при проведении измерений или при ремонте готовых схем надо убедиться, что массовое поле действительно земля.

Думаем теперь вы поняли основные понятия массы и различия между — часто двусмысленными и сбивающими с толку — именами, используемыми как в электротехнике, так и радиоэлектронике. Мы обсудили разницу между массой, землей и заземлением, и теперь дело за вами — применить эту информацию на практике!

Цепи, где есть «плюс», «минус» и «заземление»

На некоторых схемах вы можете найдете соединение с клеммой «плюс», клеммой «минус» и клеммой заземления. Это распространено, например, в схемах усилителей. В чем тут «секрет» и «как это работает»?

В этом варианте земля является средней точкой между плюсом и минусом. Если напряжение, измеренное между минусом и плюсом, составляет 9 вольт, это означает, что заземление будет на уровне 4,5 вольт. Но в этом случае на клемме «плюс» будет потенциал 4,5 вольт, на клемме «минус» — 4,5 вольт. На клемме заземления будет, следовательно, потенциал равен 0 Вольт.

Я напомню вам, что напряжение -разность потенциалов между двумя точками. Таким образом, если на клемме «минус» -4,5 вольт и на клемме «плюс» 4,5 вольт, то мы имеем разницу потенциалов (напряжение) между ними в 9 Вольт.

Почему важно правильно определять GND

При подключении схем бытовой электроники или компьютеров важно правильно определить ноль и внимательно следить за маркировкой GND. Современные разъемы обычно имеют защиту от неверного включения, но даже в этом случае полезно убедиться, что подключение производится правильно. Иначе произойдет замыкание и выход схемы из строя.

В компьютерах обычно используются цепи питания в 5 В или 12 В. Хотя нулевой провод обеих цепей одного цвета (обычно черного), для каждой используются разные провода. В типичных случаях VCC обычно означает +5 В.

Чтобы не ошибиться при подключении, нужно найти на материнской плате обозначение GND и проверить, какой провод в разъеме подходит к к этой точке. Затем использовать цвет этого провода, если на разъемах нет маркировки.

Несколько слов о массе

Откуда произошло название «масса»? Старые электронные схемы собирались без использования печатных плат. Все элементы монтировались на общем металлическом каркасе или пластине. Отчасти именно из этой — теперь уже исторической — пластины и ее довольно больших размеров (большой массы) и возникло понятие, которое ещё иногда упоминается как шасси. На схемах также используется сокращение GND (земля, Ground) — по этой причине понятие массы часто путают с понятием заземления.

В течение многих лет наблюдали в электронных устройствах косвенное гальваническое (электрическое) соединение земли с «реальной» землей схемы. Поэтому обратите внимание на один важный момент: в подавляющем большинстве электронных устройств, встречающихся сегодня, заземление не будет таким же, как масса. Масса электронной схемы, например отрицательный полюс источника питания, аккумулятора или батарейки, чаще всего не связана с корпусом устройства. Так как различать понятия «земля» и «масса», чтобы они не вызывали путаницы?

В электронных устройствах с которыми имеем дело ежедневно, масса чаще всего связана с отрицательным полюсом источника питания, батареи или аккумулятора. Поэтому когда рассматриваем потенциал, преобладающий в данной точке цепи, то действительно имеем в виду напряжение измеренное между этой точкой и точкой заземления, то есть отрицательным полюсом источника питания.

Можно легко запомнить это следующим образом: подключите красный провод мультиметра (вольтметра) к точке где хотите измерить напряжение, и подключите черный провод к земле схемы. В настоящее время трудно найти схемы, в которых земля не подключена напрямую к отрицательному полюсу источника питания.

Следует подчеркнуть, что построение схемы может быть более сложным. Не всегда в устройстве только одно напряжение питания. Помимо схем с несколькими напряжениями — например 12 В, 5 В и 3,3 В — во многих источниках питания (в эту группу также входят компьютерные блоки питания ATX) существуют дополнительные отрицательные напряжения на землю. Что это значит? Можем представить такое решение как последовательное соединение двух источников напряжения, например, батареи, где точка заземления (контрольная точка) — это место, где эти две батареи соединяются.

В этой конфигурации свободный полюс одной из батарей будет подавать положительное напряжение, а свободный полюс другой будет подавать отрицательное. Если оба источника имеют одинаковое значение напряжения, говорим о так называемом симметричном питании. Особенно часто оно используется в аналоговых схемах, например, усилителях или некоторых измерителях.

Тенденция, которая присутствует в электронике в течение многих лет, указывает на то что схемы, требующие симметричного питания, постепенно уходят в прошлое. Это связано с тем, что проектирование электронных схем использующих только одно напряжение питания, намного проще, поскольку это снижает не только сложность, но также затраты. У этого решения конечно есть недостатки, но здесь не будем вдаваться в подробности. Единственное, что надо помнить в этом разделе это то, что цепи могут питаться симметричным или асимметричным напряжением, а опорный потенциал, с которым связаны все измерения напряжения в схеме, является потенциалом земли. Масса (земля) — понятие условное, но чаще всего это то же самое, что отрицательный полюс питающего напряжения или точка разделения симметричных напряжений.

Одна земля на всех

В любой схеме весь ток должен возвращаться на землю, но каждый контакт имеет ограничения по току. Поэтому разумно сбалансировать количество линий для сигнала с количеством линий GND для обратного тока. В идеале, сколько сигнальных проводников, столько должно быть общих проводников, тогда каждый из них работает как витая пара, не влияя на другие.

Лучше много тонких проводов GND, чем один толстый. Для цифровых данных это позволяет сгладить взаимное влияние сигналов и улучшить качество передачи информации.

Соединение с корпусом

Землёй называется провод, соединяющий минусовой вывод электрического элемента (например, электромагнита) с корпусом изделия, в котором он установлен. Положительный вывод электрического элемента может соединяться, к примеру, с источником питания, образуя замкнутый контур, по которому потечёт ток. Землёй может быть не только провод, но и корпус самого электроэлемента. Например, анодный вывод диода 2Д203А1, на который накручивается гайка.

Исторически сложилось так, что использовать в качестве минусового провода корпус изделия было экономически обосновано экономией материалов, в том числе дорогостоящих проводников, и с целью уменьшения массы изделия. Это решение было настолько простым и рациональным, удобным в использовании, что термин сохранился в практической электротехнике до настоящего времени.

Сигнальная земля

Сигнальная земля — узел цепи, относительно которого отсчитываются потенциалы сигналов в схеме. Соответственно, сигналы подаются в схему (и снимаются со схемы) таким образом, что один вывод источника (приёмника) сигнала подключен к сигнальной земле.

Виртуальная земля

В электронных схемах могут существовать такие узлы, потенциал которых равен потенциалу земли, при том, что они не имеют короткого соединения с землёй. Узел, обладающий такими свойствами, называют виртуальная земля. Классическим случаем виртуальной земли является инвертирующий вход операционного усилителя, включенного как инвертирующий усилитель.

GND — что это такое на схеме? (или на материнской плате)

Провод GND на материнской плате/схеме означает земля (масса, минус). Стандартный цвет — черный, белый. Варианты цвета провода питания — красный, синий, зеленый, оранжевый, желтый.

Пример — обозначение черного провода маркировкой GND на разьеме подключения USB к материнской плате:

Что такое GND в автомагнитоле?

GND SP = Общий провод динамиков. GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора. A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа:

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

GND или GROUND или K31 или просто указан минус  = Общий провод (Масса), минус аккумулятора.

A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

• Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
• Красный (маркировка АCC или А+) — это плюс замка зажигания;
• Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
• Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
• Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
• Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
• Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
• Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
• Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
• Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
• Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Что такое GND на усилителе?

GND — Это минус, подключаемый от прикуривателя до сабвуфера.

GND(минус подключаемый от корпуса до усилителя), REM(управления услителем мафон вклвыкл), +12V(питание подключаемый от аккумулятора усилителю).

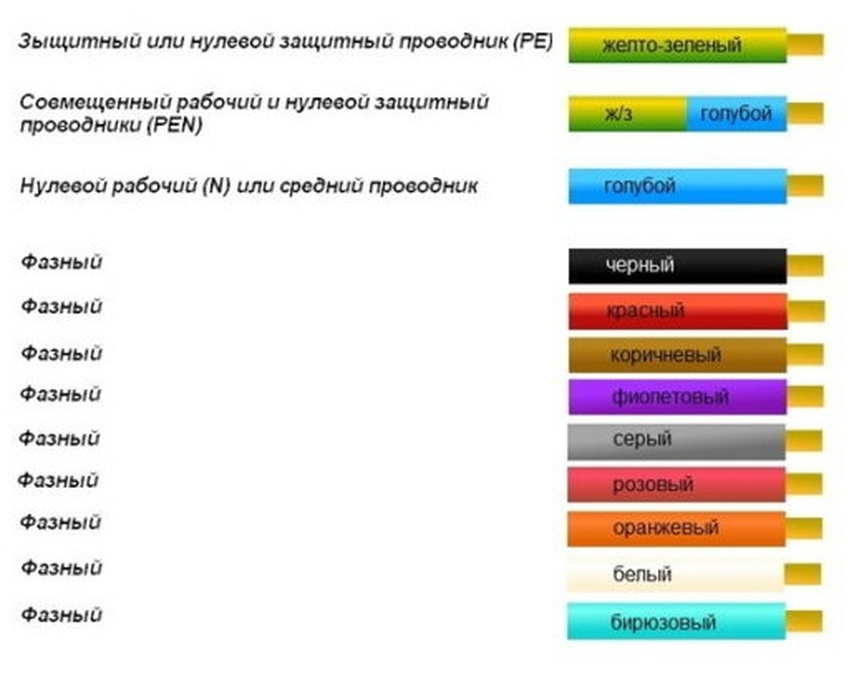

Цветовое маркирование в бытовых электросетях

До введения в разряд стандарта разноцветной окраски жил их изоляция имела черный или белый расцветку, что серьезно усложняло монтажные работы, особенно, если требовалось переподключить уже существующие цепи. Проблема постоянного поиска ответа на вопрос «где фаза, а где ноль» была достаточно острой.

Согласно требований ГОСТа любой проводник в электроприборах и установках, работающих в сетях до 1 кВ должен иметь строго определенную расцветку. Перечислим основные цвета, которые встречаются в маркировании различных типов жил:

нейтраль или ноль (N) – нулевой рабочий проводник выполнен в синем или голубом цвете. На распределительном щитке ноль крепится на спецшине при помощи клеммы или болтом под гайку, приваренными к корпусу ящика (щитка старой конструкции), защитная нулевая жила (PE), «земля», провод для заземления –цвет данного проводника всегда желто-зеленый, оформленный в виде продольных или поперечных полос на изоляции токопроводящих жил, совмещенный нуль-провод (нейтраль+ заземление, PEN) – маркируется желто-зеленым цветом с синими отметками на окончаниях либо наоборот, фаза (L) – один из цветов, которые представлены на рисунке. Наиболее часто встречаются фазные жилы с красным, белым, черным или коричневым цветом изоляции. Фаза на щитке всегда приходит на «автомат» или плавкий предохранитель.

Обозначение цепей питания в иностранных материалах

Каждый человек увлекающийся электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя. В интернете достаточно информации чтобы внести ясность в этот вопрос. Далее кратко изложено то что было найдено о происхождении обозначений и их применении.

VCC, VEE, VDD, VSS — откуда такие обозначения? Обозначения цепей питания проистекают из области анализа схем на транзисторах, где, обычно, рассматривается схема с транзистором и резисторами подключенными к нему.

Напряжение (относительно земли) на коллекторе (collector), эмиттере (emitter) и базе (base) обозначают VC, VE и VB.

Резисторы подключенные к выводам транзистора обозначим RC, RE и RB. Напряжение на дальних (от транзистора) выводах резисторов часто обозначают VCC, VEE и VBB. На практике, например для NPN транзистора включенного по схеме с общим эмиттером, VCC соответствуют плюсу, а VEE минусу источника питания. Соответственно для PNP транзисторов будет наоборот.

Аналогичные рассуждения для полевых транзисторов N-типа и схемы с общим истоком дают объяснение обозначений VDD и VSS (D — drain, сток; S — source, исток): VDD — плюс, VSS — минус.

Обозначения напряжений на выводах вакуумных ламп могут быть следующие: VP (plate, anode), VK (cathode, именно K, не C), VG (grid, сетка).

Как написано выше, Vcc и Vee используются для схем на биполярных транзисторах (VCC — плюс, VEE — минус), а Vdd и Vss для схем на полевых транзисторах (VDD — плюс, VSS — минус).

Такое обозначение не совсем корректно, так как микросхемы состоят из комплементарных пар транзисторов. Например, у КМОП микросхем, плюс подключен к P-FET истокам, а минус к N-FET истокам. Тем не менее, это традиционное устоявшее обозначение для цепей питания независимо от типа проводимости используемых транзисторов.

Для схем с двух полярным питанием VCC и VDD могут интерпретироваться как наибольшее положительное, а VEE и VSS как самое отрицательное напряжение в схеме относительно земли.

Для микросхем питающихся от одного или нескольких источников одной полярности минус часто обозначают GND (земля). Земля может быть разной, например, сигнальная, соединение с корпусом, заземление.

Вот перечень некоторых обозначений (далеко не полный).

Обозначение	Описание	Заметки
GND	Земля (минус питания)	Ground
AGND	Аналоговая земля (минус питания)	Analog ground
DGND	Цифровая земля (минус питания)	Digital ground
VccVddV+VS+	Плюс питания(наибольшее положительное напряжение)
VeeVssV-VS−	Земля, минус питания(самое отрицательное напряжение)
Vref	Опорное напряжение(для АЦП, ЦАП, компараторов и др. )	Reference (эталон, образец)
Vpp	Напряжение программирования/стирания	(возможно pp = programming power)
VCOREVINT	Напряжение питания ядра(например, в ПЛИС)	Core (ядро)   Internal (внутренний)
VIOVCCIO	Напряжение питания периферийных схем(например, в ПЛИС)	Input/Output (ввод/вывод)

Как видно, часто обозначения образуются путём добавления слова, одной или нескольких букв (возможно цифр), которые соответствуют буквам в слове отражающем функцию цепи (например, как Vref).

Иногда обозначения Vcc и Vdd могут присутствовать у одной микросхемы (или устройства), тогда это может быть, например, преобразователь напряжения. Так же это может быть признаком двойного питания. В таком случае, обычно, Vcc соответствует питанию силовой или периферийной части, Vdd питанию цифровой части (обычно Vcc>=Vdd), а минус питания может быть обозначен Vss.

Совмещение в современных микросхемах различных технологий, традиции, или какие-то другие причины, привели к тому, что нет чёткого критерия для выбора того или иного обозначения. Поэтому бывает, что обозначения «смешивают», например, используют VCC вместе с VSS или VDD вместе с VEE, но смысл, обычно, сохраняется — VCC > VSS, VDD > VEE. Например, практически повсеместно, можно встретить в спецификации на микросхемы серии 74HC (HC = High speed CMOS), 74LVC и др., обозначение питания как Vcc. Т.е. в спецификации на CMOS (КМОП) микросхемы используется обозначение для схем на биполярных транзисторах.

Текстов какого либо стандарта (ANSI, IEEE) по этой теме найти не удалось. Именно поэтому в тексте встречаются слова «может быть», «иногда», «обычно» и подобные. Несмотря на это, приведённой информации вполне достаточно, чтобы чуть лучше ориентироваться в иностранных материалах по электронике.

Источники

• https://avtograf70. ru/vaz/chto-takoe-gnd-v-elektrike.html
• https://radioskot.ru/blog/gnd_zemlja_massa_zazemlenie_i_shassi_v_ehlektrotekhnike/2022-01-11-812
• https://zen.yandex.ru/media/asutpp.ru/chto-takoe-zemliana-shemah-v-elektronike-5d61770e5d636200ace90c2b
• https://fasad-adelante.ru/chto-takoe-shina-gnd/
• https://ru.wikipedia.org/wiki/%D0%97%D0%B5%D0%BC%D0%BB%D1%8F_(%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BD%D0%B8%D0%BA%D0%B0)
• https://gresgroup.ru/chto-takoe-gnd-v-usilitele/
• https://autozona54.ru/statyi/polezno-znat/skhemnye-bukvennye-oboznacheniya-v-inst.php
• https://chinzap.ru/uhod-za-avtomobilem/chto-takoe-gnd-v-usilitele.html
• https://CarsUp.ru/obzory/gnd-na-sheme-chto-oznachaet.html
• https://motorchina-online.ru/test-drajv/gnd-na-sheme-chto-oznachaet.html

[свернуть]

Что такое заземление в электронных схемах?

You are here: Home / Принципиальная схема / Что такое заземление в электронных схемах?

18 сентября 2020 г. By Øyvind Nydal Dahl 37 комментариев

Когда вы начинаете изучать схемы, вы обязательно спросите: «Что такое земля?» в тот или иной момент. Вы на самом деле предполагаете подключить вашу цепь к земле ??

Прежде всего: заземление в электронике отличается от заземления в розетках (хотя иногда они соединены).

Заземление в электронике

Некоторое время назад я получил электронное письмо от читателя:

«Символ заземления постоянно появляется в разных точках цепи, и я не мог понять, почему для заземления выбрано то или иное место. Что такое земля?»

Заземление означает просто подключение к земле.

А в электронике заземление — это просто имя, которое мы даем определенной точке схемы.

Например, в цепи с одной батареей (с положительной и отрицательной клеммами) мы обычно называем отрицательную клемму заземлением.

А для упрощения рисования схемы используем символ.

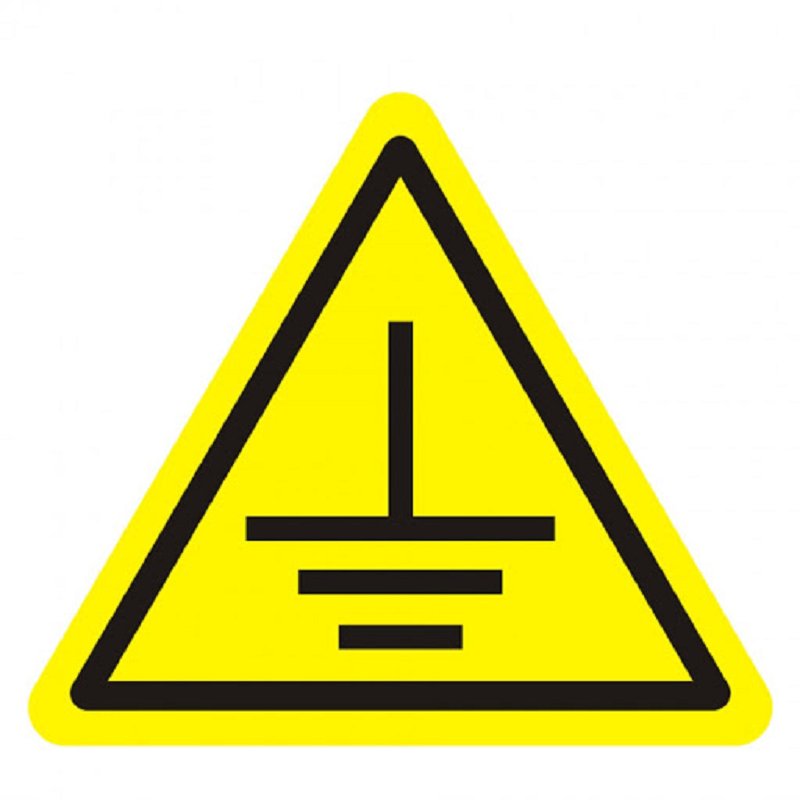

Символ земли

Таким образом, вместо того, чтобы рисовать линии ко всем местам, которые должны быть соединены с минусом, вы помещаете туда символ земли. Это делает принципиальную схему намного чище, когда много подключений к минусу.

Пример схемы с использованием символов заземления

Прохождение тока при отображении символа заземления

Чтобы увидеть, как протекает ток на принципиальной схеме с символами заземления, просто соедините все точки с символами заземления. Это то, что вы делаете, когда строите схему.

Схема с использованием символов заземления Та же схема показана без символов заземления

Цепи с положительным, отрицательным и заземленным соединениями

На некоторых принципиальных схемах вы найдете подключение к положительной клемме, отрицательной клемме и клемме заземления.

Обычно используется, например, в схемах усилителя:

Итак, как это работает?

В этом сценарии земля является средней точкой между положительной и отрицательной клеммами. Вы можете создать эти три точки напряжения, например, последовательно соединив два источника питания:

Заземление при использовании двойного источника питания

Поскольку клемма заземления находится посередине между +9 В и -9 В, ее нормально называть нулевым напряжением (0 В). ).

Щелкните здесь, чтобы узнать, что такое отрицательное напряжение.

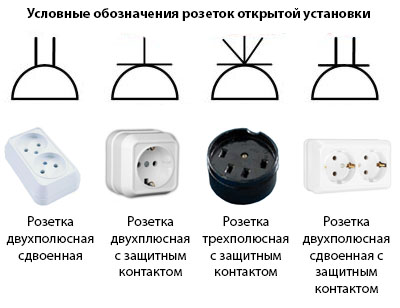

Что такое заземление в настенных розетках?

Однако иногда под заземлением понимается фактическое соединение с землей. Это тот случай, когда речь идет о проводке розеток в вашем доме. В этом случае заземляющее соединение является фактическим соединением с землей за пределами вашего дома.

Это соединение предназначено для обеспечения безопасности и часто подключается к корпусу устройства. Идея состоит в том, что если возникает проблема, когда провод под напряжением касается шасси, ток направляется на землю, а не через ваше тело, если вы касаетесь шасси.

В некоторых случаях, например в аудиоусилителях, обычно сигнальная земля также подключается к шасси, а значит, и к земле.

Вопросы? Позвольте мне услышать их в комментариях ниже!

Рубрики: Схематическая диаграмма

Заземление и соединение электрических систем

Навигация по заземлению и соединению электрических систем может оказаться непростой задачей, если вы не уделили время ознакомлению с требованиями статьи 250 NFPA 70 9.0073®

, Национальный электротехнический кодекс ® (NEC ^® ).

С чего начать? Ниже приведены некоторые общие вопросы от людей, которые только начинают изучать статью 250. Однако эта информация может быть полезна не только новичкам, но и опытным установщикам, которые хотят узнать больше о , почему они делают то, чему их научили, и обучены ли они делать это должным образом.



1. Заземление и соединение — это одно и то же?

Статья 250 NEC касается заземления и соединения электрических систем. По определению, а также по функциям заземление и соединение — не одно и то же. Тем не менее, они тесно взаимодействуют друг с другом в отношениях инь и ян, чтобы обеспечить безопасность в электрических системах.

2. Что такое заземление?

Заземление — это соединение электрической системы с землей. Статья 100 NEC определяет землю как «землю». Раздел 250.4 (A) (1) гласит, что заземленные электрические системы «должны быть подключены к земле таким образом, чтобы ограничить напряжение, создаваемое молнией, скачками напряжения или непреднамеренным контактом с высоковольтными линиями, и стабилизировать напряжение относительно земли. при нормальной работе».

3. Что такое склеивание?

Статья 100 NEC определяет соединение (соединение) как «соединение для обеспечения электрической непрерывности и проводимости». Склеивание металлических деталей, таких как корпуса и дорожки качения, гарантирует, что все они непрерывны на пути эффективного тока замыкания на землю (EGFCP), который относится к земле (земле). EGFCP помогает управлять такими устройствами, как автоматические выключатели и предохранители или датчики замыкания на землю в незаземленных системах.

В заземленных системах важно соединить заземляющие проводники оборудования с заземляющим проводником системы, чтобы завершить EGFCP обратно к источнику электроэнергии. Проводимость EGFCP имеет решающее значение для правильной работы защитных устройств. Это говорит о том, почему мы соскребаем краску с контактных поверхностей металлических корпусов, чтобы сделать соединения нашей электрической системы. Удаление краски, как требуется в Разделе 250.12, обеспечивает лучшее соединение и путь проводимости.

В редакции NEC 2020 г. в раздел 250.12 была добавлена ​​формулировка «или соединенные», которая теперь гласит: «Непроводящие покрытия… на оборудовании, подлежащем заземлению или соединению, должны быть удалены…». Это еще раз подчеркивает, что заземление и соединение не то же самое, но работают вместе, чтобы обеспечить безопасность электрической системы.

4. Почему так важно обеспечить надлежащее заземление и соединение для вашей электрической системы?

Прежде всего, это безопасность персонала внутри здания. Обеспечение надлежащего заземления и соединения электрической системы вполне может быть причиной того, что сотрудник внутри здания избежит непреднамеренного удара током и сможет вернуться домой той ночью. Это так важно.

Другими объектами, на которые может отрицательно повлиять неправильное заземление и подключение, являются чувствительное оборудование и низковольтные сигналы. Хотя эти элементы могут быть связаны с безопасностью, их функциональность также имеет решающее значение для производства. Как бы отреагировало руководство, если бы неправильная установка заземления и соединения негативно повлияла на их производственные цели?

5. Какова цель требований NEC к заземлению и соединению?

Раздел 250.4 устанавливает общие требования к заземлению и соединению электрических систем как для заземленных, так и для незаземленных систем. Для заземленных систем NEC требует, чтобы вы выполнили все следующие действия: заземление электрической системы, заземление электрического оборудования, соединение электрического оборудования и соединение электропроводящих материалов. В незаземленных системах требуются те же действия, за исключением заземления электрической системы. Когда эти требования NEC реализованы, создается эффективный путь тока замыкания на землю, что и является желаемой конечной целью.

По определению, эффективный путь тока замыкания на землю (EGFCP) представляет собой специально сконструированный электропроводный путь с низким импедансом, спроектированный и предназначенный для передачи тока в условиях замыкания на землю от точки замыкания на землю до источника электропитания . Хорошо спроектированный EGFCP может помочь устранить опасное напряжение из-за непреднамеренных неисправностей, позволяя устройствам защиты от перегрузки по току, таким как автоматические выключатели и предохранители, правильно обнаруживать неисправность и размыкать цепь.

6. Какие разделы NEC вы должны хорошо знать, чтобы правильно выполнять заземление и соединение электрической системы?

Статья 250 является основополагающим элементом NEC; его следует изучить полностью, чтобы убедиться, что и заземление, и соединение выполнены правильно. Несколько важных ресурсов, которые вы должны использовать регулярно, — это таблицы 250.66, 250.102(C)(1) и 250.122. Эти таблицы помогут вам правильно выбрать проводку для заземления и соединения вашей электрической системы.
