Как узнать какой ток в сети 220 вольт, какова величина силы тока в бытовой электросети. « ЭлектроХобби

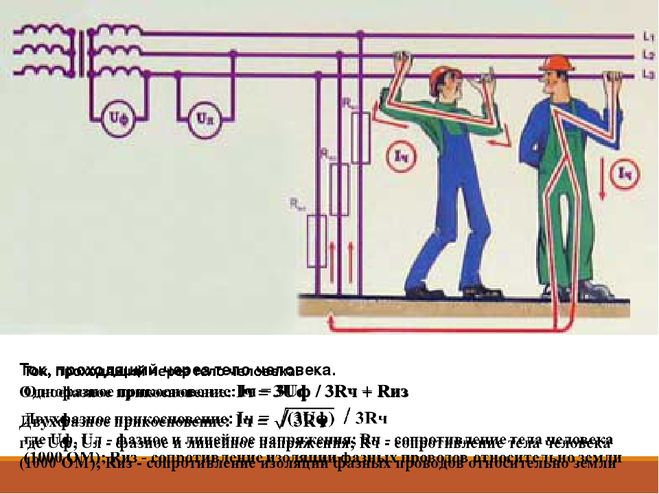

Многим людям известны такие электрические понятия как напряжение и ток. Хотя далеко не все чётко понимают, что именно это такое. Напряжение можно сравнить ещё с давлением (например давление воды в трубопроводе). А ток можно сравнить с движением воды (как бы получается ТОК воды). Когда к розетке ничего не подключено, то в ней всё равно присутствует напряжение 220 вольт (разность электрических потенциалов между двух разноименных проводов). Но вот тока никакого нет в этом случае. Он появляется тогда, когда в розетку подключена какая-нибудь нагрузка. У новичка может возникнуть вполне логичный вопрос, а какова величина электрического тока в обычной розетки с напряжением 220 вольт? В этой статье мы и постараемся выяснить это.
Итак, прежде всего нужно уяснить такой момент — фиксированной величины силы тока в розетке нет, она зависит от подключаемой электрической нагрузки, и чем мощнее эта нагрузка, тем большая величина тока будет течь по цепи.
Стоит учитывать, что провода электропроводки также являются частью общей электрической цепи, которые имеют свое собственное сопротивление, влияющее на силу тока, что появляется в сети.
Как раз кстати будет вспомнить один из основополагающих законов электрофизики, что называется законом Ома. Он гласит, что сила тока (в амперах) равна напряжение (в вольтах) деленное на сопротивление (в омах). Допустим, есть какой либо источник питания, имеющий на своих клеммах определенную величину напряжения. Все, что будет подключаться к этому источнику питания будет считаться электрической нагрузкой, включая и провода, которые соединяют его с конкретным электрическим устройством. Зная напряжение источника питания, общее сопротивление электрической цепи можно по формуле закона Ома легко вычислить силу тока, которая будет протекать по этой самой цепи.
Помимо этого нужно учитывать, что при протекании тока по электрическим цепям происходит выделение тепла. Если в электрической цепи содержаться элементы, участки, которые имеют размеры, сечения, диаметры, меньше чем нужно, то в этом случае именно на этих элементах и частях электрической цепи будет выделяться чрезмерное количество тепла, что может вызывать перегрев и последующую поломку или аварийную ситуацию
К примеру, у нас имеется электронагреватель мощностью 2,2 кВт.
Мы его подсоединяем к сети 220 вольт. Сила тока, которая будет протекать по этой цепи равна 10 амперам. Для такого тока шнур, что соединяет нагреватель с сетью должен иметь сечение не менее 0.75 квадратных миллиметров. Если же мы поставим шнур с сечением, допустим 0.5, а то и вовсе еще меньше, то данный провод, что находится в этом шнуре будет нагреваться больше своей нормы, а это приведет к его плавлению и последующему короткому замыканию.
Еще пример, допустим у нас электрическая проводка в здании имеет сечение гораздо меньше, чем то электротехническое устройство, которое мы будем к ней подключать. А в добавок к этому это устройство подсоединяем в самой отдаленной точке этой электропроводки, находящийся в достаточно удаленном месте от распределительного щита (питающий эту самую проводку). В этом случае на проводах этой цепи будет оседать значительная часть напряжения, в то время как до самой нагрузки будет доходить не все электроэнергия, в которой нуждается устройство.
Большая длина проводки и малое ее сечение образуют значительное сопротивление, которое, естественно, снизят силу тока, что протекает по этой электрической цепи.
В итоге данная проводка будет греться больше нормы, а подключенная к ней нагрузка не будет работать в полную мощность, если вовсе начнет работать из-за недостатка электроэнергии.
Кроме проводов электропроводки и самой нагрузки сопротивлением обладают и различные элементы, что могут находится на пути электрической цепи (от источника электричества к конечной нагрузки). Это могут быть различные устройства защиты, счетчики, переключатели, клеммники, электронные системы и т.д. Если, к примеру, контакт, к которому прикручен провод в электрическом распределительном щитке, находится в плохом состоянии (окислен, обгорел, плохо закручен), то на нем также скорей всего возникнет падение напряжение, и он будет причиной заниженного тока, который течет по этой цепи. Только когда вся сеть, электрическая цепь, все элементы находятся в порядке и работают в своем нормальном режиме (а также соответствуют номинальным требованиям), можно говорить от максимальной силе тока, которую можно получить (без проблем) от этой электросети.
Организациями, что отвечают за снабжение электроэнергией, выдвигаются определенные требования к различным видам и типам потребителей. Эти организации отводят определенные мощности для конкретных категорий потребителей электроэнергии. Этим мощностям соответствуют все элементы, которые входят в состав устройств электроснабжения. Допустим для жилых помещений отводится свои максимальные токи, которые потребитель может использовать. Под эти токи закладывается соответствующая проводка со всеми ее частями, которые исключают те или иные неисправности, аварийные ситуации, проблемы и т.д. И только в этом случае можно говорить от конкретной величине силы тока, которую можно получить из электрической сети при подключении к ней определенной нагрузки.
P.S. Ведь не зря в любых электросетях и электроустройствах стоят такие простейшие защиты как электрический предохранитель или автоматический выключатель. Именно он защищает Вас и Ваше устройство от различных несчастных случаев и аварийных ситуаций.
Ведь когда происходит короткое замыкания в той или иной части электрической цепи, сила тока мгновенно увеличивается в разы, что приводит к резкому тепловыделению с последующим выгоранием различных элементов электросхемы устройства. Если предохранитель стоит, значит ту разрушающую и опасную величину силу тока Вы не получите, так как это защищающее устройство сработает и разорвет электрическую цепь и прекратит течение тока.
Типы электрических розеток и напряжение в разных странах мира
При поездках за рубеж важное значение имеет формат розетки и напряжение в сети, ведь каждому из нас потребуется заряжать свой мобильный телефон,ноутбук или планшет. Большинство блоков питания для электронных устройств, таких как ноутбуки, зарядные устройства, мобильные устройства, видеокамеры и фотоаппараты имеют универсальное питание, поэтому они способны работать при напряжении питания от 100 до 240 Вольт, и частоте 50 или 60 Гц.
В мире существуют два стандарта напряжения: европейский — 220-240В и американский 100-127В.
И два стандарта частоты переменного тока: 50 Гц и 60 Гц . США, Япония и большинство стран Южной Америки используют связку 100-127В 60 Гц. Остальной мир в основном использует европейские 220-240В 50 Гц. Кроме того, в мире есть несколько стран с разными вариациями напряжения и частоты, например Филиппины, там используется напряжение 220-240В с частотой 60 Гц.
Карта-схема использования в разных странах мира напряжения и частоты тока
Стандарты электрических розеток развивались в большинстве стран независимо друг от друга, поэтому в большинстве своем вилки и розетки разных стран не совместимы между собой.
Карта-схема использования в разных странах мира электрических вилок и розеток по типам
Сводная таблица типов розеток, напряжения и частоты тока по странам
| Страны и территории | Тип розетки | Напряжение В | Частота, Гц | Дополнительно |
|---|---|---|---|---|
| Австралия | 230 | 50 | ||
| Австрия | C, F | 230 | 50 | |
| Азербайджан | C | 220 | 50 | |
| Азорские о-ва | C, F | 220 | 50 | |
| Албания | C, F | 220 | 50 | |
| Алжир | C, F | 230 | 50 | |
| Американское Самоа | A, B, F, I | 120 | 60 | |
| Ангилья | A, B | 110 | 60 | |
| Ангола | C | 220 | 50 | |
| Андорра | C, F | 230 | 50 | |
| Антигуа | A, B | 230 | 60 | в аэропорту 110 В |
| Аомынь (Макао) | D, M, G, редко F | 220 | 50 | |
| C, I | 220 | 50 | ||
| Армения | C, F | 220 | 50 | |
| Аруба | A, B, F | 127 | 60 | в Лаго 115 В |
| Афганистан | C, D, F | 240 | 50 | напряжение неустойчиво |
| Багамские о-ва | A, B | 120 | 60 | в некоторых отдаленных регионах 50Гц |
| Балеарские о-ва | C, F | 220 | 50 | |
| Бангладеш | A, C, D, G, K | 220 | 50 | |
| Барбадос | A, B | 115 | 50 | |
| Бахрейн | G | 230 | 50 | в Авали 110 В, 60Гц |
| Белоруссия | C | 220 | 50 | |
| Белиз | A, B, G | 110, 220 | 60 | |
| Бельгия | C, E | 230 | 50 | |
| Бенин | C, E | 220 | 50 | |
| Бермудские о-ва | A, B | 120 | 60 | |
| Болгария | C, F | 230 | 50 | |
| Боливия | A, C | 220 | 50 | в Ла-Пасе 115 В |
| Босния | C, F | 220 | 50 | |
| Ботсвана | D, G, M | 231 | 50 | |
| Бразилия | A, B, C, I | 127, 220 | 60 | |
| Бруней | G | 240 | 50 | |
| Буркина-Фасо | C, E | 220 | 50 | |
| Бурунди | C, E | 220 | 50 | |
| Бутан | D, F, G, M | 230 | 50 | |
| Вануату | I | 230 | 50 | |
| Великобритания(Англия, Британия, Объединенное Королевство) | G, редко D и M | 230 | 50 | ранее 240 В; иногда дополнительно низковольтная (110-115 В) розетка в ванной, похожая на тип C |
| Венесуэла | A, B | 120 | 60 | также возможно 220 в с типом G для питания кондиционеров и т. п. |
| Венгрия | C, F | 230 | 50 | ранее 220 В |
| Восточный Тимор | C, E, F, I | 220 | 50 | |
| Вьетнам | A, C | 220 | 50 | тип A — в Южном Вьетнаме, тип C — в Северном. В дорогих отелях также применяется тип G |
| Габон | C | 220 | 50 | |
| Гаити | A, B | 110 | 60 | |
| Гайана | A, B, D, G | 240 | 60 | |
| Гамбия | G | 230 | 50 | |
| Гана | D, G | 230 | 50 | |
| Германия | C, F | 230 | 50 | ранее 220 В; тип C давно не устанавливается |
| Гваделупа | C, D, E | 230 | 50 | |
| Гватемала | A, B | 120 | 60 | |
| Гвинея | C, F, K | 220 | 50 | |
| Гвинея-Бисау | C | 220 | 50 | |
| Гибралтар | G, K | 240 | 50 | тип K только в Европорте |
| Гондурас | A, B | 110 | 60 | |
| Гонконг | G, M, D | 220 | 50 | |
| Гренада | G | 230 | 50 | |
| Гренландия | C, K | 220 | 50 | |
| Греция | C, F | 230 | 50 | ранее 220 В |
| Гуам | A, B | 110 | 60 | |
| Дания | C, K, E | 230 | 50 | тип E добавляется с июля 2008 г. |
| Джибути | C, E | 220 | 50 | |
| Доминика | D, G | 230 | 50 | |
| Доминиканская Республика | A, B | 60 | ||
| Египет | C | 220 | 50 | |
| Замбия | C, D, G | 230 | 50 | |
| Западный Самоа | I | 230 | 50 | |
| Зимбабве | D, G | 220 | 50 | |
| Израиль | C, H, M | 230 | 50 | в типе H плоские штырьки сменены круглыми; большинство новых розеток принимает вилки как H, так и C |
| Индия | C, D, M | 230 | 50 | |
| Индонезия | C, F, реже G | 127, 230 | 50 | |
| Иордания | B, C, D, F, G, J | 230 | 50 | |
| Ирак | C, D, G | 230 | 50 | |
| Иран | F, реже C | 220 | 50 | |
| Ирландия | D, F, G, M | 230 | 50 | ранее 220 В; иногда дополнительно 110 В |
| Исландия | C, F | 230 | 50 | |
| Испания | C, F | 230 | 50 | ранее 220 В |
| Италия | C, F, L | 230 | 50 | ранее 220 В |
| Йемен | A, D, G | 230 | 50 | |
| Кабо-Верде (о-ва Зеленого Мыса) | C, F | 220 | 50 | |
| Казахстан | C, F | 220 | 50 | |
| Каймановы о-ва | A, B | 120 | 60 | |
| Камбоджа | A, C, G | 230 | 50 | |
| Камерун | C, E | 220 | 50 | |
| Канада | A, B | 120 | 60 | иногда дополнительно 240 В |
| Канарские о-ва | C, E, F, L | 220 | 50 | |
| Катар | D, G | 240 | 50 | |
| Кения | G | 240 | 50 | |
| Кипр | G | 240 | 50 | |
| Киргизия | C | 220 | 50 | |
| Кирибати | I | 240 | 50 | |
| Китай (материковый) | A, C, I | 220 | 50 | |
| КНДР | C | 220 | 50 | |
| Колумбия | A, B | 120 | 60 | иногда дополнительно 240 В |
| Коморские о-ва | C, E | 220 | 50 | |
| Демократическая Республика Конго (Киншаса) | C, D | 220 | 50 | |
| Республика Конго (Браззавиль) | C, E | 230 | 50 | |
| Корея (Южная) | A, B, C, F | 220,110 | 60 | типы A и B используются при напряжении 110 В (пережиток японской колонии) в старых сооружениях |
| Коста-Рика | A, B | 120 | 60 | |
| Кот-д’Ивуар (Берег Слоновой Кости) | C, E | 230 | 50 | |
| Куба | A, B | 110 | 60 | |
| Кувейт | C, G | 240 | 50 | |
| Лаос | A, B, C, E, F | 230 | 50 | |
| Латвия | C, F | 220 | 50 | |
| Лесото | M | 220 | 50 | |
| Либерия | A, B, C, E, F | 120, 240 | 50 | раньше 60 Гц, в частных электрических сетях возможно сохранение частоты 60 Гц, типы A и B используются при напряжении 110-120 В |
| Ливан | A, B, C, D, G | 110, 200 | 50 | |
| Ливия | D, L | 127 | 50 | в отдельных городах 230 В |
| Литва | C, F | 230 | 50 | ранее 220 В |
| Лихтенштейн | C, J | 230 | 50 | |
| Люксембург | C, F | 230 | 50 | ранее 220 В |
| Маврикий | C, G | 230 | 50 | |
| Мавритания | C | 220 | 50 | |
| Мадагаскар | C, D, E, J, K | 127, 220 | 50 | |
| Мадейра | C, F | 220 | 50 | |
| Македония | C, F | 220 | 50 | |
| Малави | G | 230 | 50 | |
| Малайзия | G, редко M, C | 240 | 50 | тип M используют для подключения кондиционеров, сушилок и пр. C — дя аудио-видеотехники |
| Мали | C, E | 220 | 50 | |
| Мальдивы | A, D, G, J, K, L | 230 | 50 | |
| Мальта | G | 230 | 50 | |
| Марокко | C, E | 127, 220 | 50 | продолжается переход на 220 В |
| Мартиника | C, D, E | 220 | 50 | |
| Мексика | A, B | 120 | 60 | |
| Микронезия (Федеративные Штаты Микронезии, Яп, Чуук, Понпеи и Косрае) | A, B | 120 | 60 | |
| Мозамбик | C, F, M | 220 | 50 | тип M используют у границы с ЮАР, в т. ч. в столицце, Мапуту |
| Монако | C, D, E, F | 127, 220 | 50 | |
| Молдавия | C, F | 220-230 | 50 | |
| Монголия | C, E | 230 | 50 | |
| Монсеррат | A, B | 230 | 60 | |
| Мьянма (Бирма) | C, D, F, G | 230 | 50 | тип G используется только в дорогих отелях |
| Намибия | D, M | 220 | 50 | |
| Науру | I | 240 | 50 | |
| Непал | C, D, M | 230 | 50 | |
| Нигер | A, B, C, D, E, F | 220 | 50 | |
| Нигерия | D, G | 240 | 50 | |
| Нидерландские Антильские о-ва | A, B, F | 127, 220 | 50 | |
| Нидерланды(Голландия) | C, F | 230 | 50 | ранее 220 В |
| Никарагуа | A, B | 120 | 60 | |
| Новая Зеландия | I | 230 | 50 | |
| Новая Каледония | E | 220 | 50 | |
| Норвегия | C, F | 230 | 50 | |
| Нормандские острова | C, G | 230 | 50 | |
| ОАЭ | C, D, G | 220 | 50 | |
| Окинава | A, B | 100 | 60 | на военных объектах 120 В |
| Оман | C, G | 240 | 50 | |
О. Мэн | C, G | 240 | 50 | |
| О-ва Кука | I | 240 | 50 | |
| Пакистан | C, D, M, редко G | 230 | 50 | тип M используется длф подключения кондиционеров и пр. |
| Панама | A, B | 110 | 60 | |
| Папуа-Новая Гвинея | I | 240 | 50 | |
| Парагвай | C | 220 | 50 | |
| Перу | A, B, C | 220 | 60 | в Таларе также 110 В, в Арекипе 50Гц |
| Польша | C, E | 230 | 50 | |
| Португалия | C, F | 220 | 50 | |
| Пуэрто-Рико | A, B | 120 | 60 | |
| Реюньон | E | 220 | 50 | |
| Россия | C, F | 220 | 50 | На всей территории бывшего СССР, а также в нек. странах Восточной Европы распространены советские розетки по ГОСТ — подобны типу C, но диаметр штырьков вилки снижен с 4,8 до 4 мм; в результате “евровилка” может не влезть в гнезда “советской” розетки, а контакт “советской” вилки с “евророзеткой” может быть очень ненадежным; промышленный стандарт питания — трехфазная сеть 380 В, 50 Гц |
| Руанда | C, J | 230 | 50 | |
| Румыния | C, F | 230 | 50 | ранее 220 В, местами сохранились розетки советского стандарта (ГОСТ), см. примечание к России |
| Сальвадор | A, B | 115 | 60 | |
| Сан-Томе и Принсипи | C, F | 220 | 50 | |
| Санта-Лючия | G | 240 | 50 | |
| Сейшельские о-ва | G | 240 | 50 | |
| Саудовская Аравия | A, B, F, G | 127, 220 | 60 | |
| Сектор Газа | C, H, M | 230 | 50 | |
| Сенегал | C, D, E, K | 230 | 50 | |
| Сент-Винсент и Гренадины | A, C, E, G, I, K | 230 | 50 | |
| Сербия | C, F | 220 | 50 | |
| Сингапур | G, M, A, C | 230 | 50 | типы A и C используются для подключения аудио-видеотехники, тип M — для кондиционеров, сушилок и т. д.; в отелях широко распространены различные адаптеры |
| Сирия | C, E, L | 220 | 50 | |
| Словакия | C, E | 230 | 50 | |
| Словения | C, F | 230 | 50 | |
| Сомали | C | 220 | 50 | |
| Судан | C, D | 230 | 50 | |
| Суринам | C, F | 127 | 60 | |
| США | A, B | 120 | 60 | |
| Сьерра-Леоне | D, G | 230 | 50 | |
| Таджикистан | C, I | 220 | 50 | |
| Таиланд | A, B, C | 220 | 50 | |
| Тайвань | A, B | 110, 220 | 60 | 220 В используется для питания кондиционеров и т. п. |
| Танзания | D, G | 230 | 50 | |
| Того | C | 220 | 50 | в Ломе 127 В |
| Тонга | I | 240 | 50 | |
| Тринидад и Тобаго | A, B | 115 | 60 | |
| Тунис | C, E | 230 | 50 | |
| Туркменистан (Туркмения) | B, F | 220 | 50 | |
| Турция | C, F | 230 | 50 | |
| Уганда | G | 240 | 50 | |
| Узбекистан | C, F | 220 | 50 | |
| Украина | C, F | 220 | 50 | |
| Уругвай | C, F, I, L | 230 | 50 | ранее 220 В |
| Фарерские о-ва | C, K | 220 | 50 | |
| Фиджи | I | 240 | 50 | |
| Филиппины | A, редко B | 220 | 60 | в некторорых регионах, например, в Багио 110 В |
| Финляндия | C, F | 230 | 50 | |
| Фолклендские о-ва | G | 240 | 50 | |
| Франция | C, E | 230 | 50 | ранее 220 В; тип C запрещен к установке более 10 лет |
| Французская Гвиана | C, D, E | 220 | 50 | |
| Французская Полинезия(Таити) | A, B, E | 110, 220 | 60 , 50 | |
| Хорватия | C, F | 230 | 50 | |
| Центральноафриканская Республика | C, E | 220 | 50 | |
| Чад | D, E, F | 220 | 50 | |
| Черногория | C, F | 220 | 50 | |
| Чехия | C, E | 230 | 50 | |
| Чили | C, L | 220 | 50 | |
| Швейцария | C, J | 230 | 50 | |
| Швеция | C, F | 230 | 50 | |
| Шри-Ланка (Цейлон) | D, M, G | 230 | 50 | в новых домах и дорогих отелях чаще тип G |
| Эквадор | A, B | 120 | 60 | |
| Экваториальная Гвинея | C, E | 220 | 50 | |
| Эритрея | C | 230 | 50 | |
| Эстония | C, F | 230 | 50 | |
| Эфиопия | C, E, F, L | 220 | 50 | |
| ЮАР | M | 220 | 50 | в некоторых городах 250 В |
| Ямайка | A, B | 110 | 50 | |
| Япония | A, B | 100 | 50 , 60 | 50 Гц в Восточной Японии (Токио, Саппоро, Йокогама, Сэндай), 60 Гц — в Западной (Окинава, Осака, Киото, Кобэ, Нагоя, Хиросима) |
Австралия
Австрия
Азербайджан
Албания
Алжир
Американское Самоа
Ангилья
Ангола
Андорра
Аргентина
Армения
Аруба
Афганистан
Бангладеш
Барбадос
Бахрейн
Белиз
Бельгия
Бенин
Болгария
Боливия
Версия для печати
Что такое линейная двусторонняя сеть и каковы ее характеристики? | Блог Advanced PCB Design
Если вы похожи на большинство людей, включая меня, вы предпочитаете, чтобы вещи были линейными или постоянными.
Хотя я понимаю, что не все должно или может быть последовательным, желание, чтобы все было определенным образом, не помешает. Однако, как правило, постоянство обычно лучше. В целом линейность является основой организации, справедливости и равенства. Более того, она способствует закладыванию основы любого цивилизованного общества. Более того, это создает среду, в которой «законы страны» общества способствуют надлежащему исполнению.
Итак, в качестве примера этой корреляции между линейностью и ее влиянием на социальную функциональность я буду использовать ежедневную поездку на работу. Кроме того, мы сосредоточим наше внимание на знаках ограничения скорости, с которыми вы сталкиваетесь по дороге на работу и с работы. Теперь, когда вы едете на работу, ограничение скорости всегда составляет 55 миль в час, то есть линейно. Однако на обратном пути в понедельник ограничение скорости составляет 50 миль в час, а на обратном пути во вторник — 52 мили в час.
Ограничения скорости обратного пути, разумеется, нелинейны, и, что еще хуже, строго соблюдаются.
Кроме того, колебания ограничений скорости не подчиняются никаким закономерностям и носят совершенно случайный характер. Как вы можете себе представить, это юридический кошмар для тех, кто путешествует по этим дорогам. Более того, это подводит меня к еще одному описательному признаку — двустороннему. Что, в этом случае, ограничения скорости обратного пути должны быть такими же, как и во время вашей поездки на работу, т. е. двусторонними.
Линейные характеристики в электронике
Одно из первых, с чем я познакомился в области электроники, — это сеть. Со временем и по мере того, как я занимался компьютерными технологиями, я мог видеть, что принципы, управляющие сетью, остаются неизменными. Хотя компоненты, из которых состоит каждая отдельная сеть, могут различаться, требования к подключению, размещению компонентов и взаимозависимости для надлежащей функциональности одинаковы. Однако некоторые различия в типах сетей, собственно говоря, все же есть.
Более того, один такой характерно отличающийся тип сети называется линейной сетью.
Я уверен, вы знаете, что мы определяем линейное как нечто, расположенное внутри или протянувшееся вдоль прямой или почти прямой линии. Кроме того, мы определяем линейный как переход от одного этапа к другому в виде одной серии шагов или последовательных.
Итак, что это означает с точки зрения сети? Таким образом, линейная сеть — это сеть с постоянными параметрами, т. е. сопротивлением и индуктивностью. Другими словами, эти параметры не меняются при изменении напряжения или тока.
Работать с линейной сетью проще, чем можно было бы подумать, благодаря согласованности характеристик.
Двусторонние характеристики в электронике
Если вы помните, я вкратце упомянул о характеристиках того, чтобы быть двусторонним. С точки зрения определения, двусторонний – это наличие, отношение или влияние на две стороны; обычно это также означает одинаково. Итак, что это означает в области электроники?
Что ж, двусторонняя связь — это еще один из характерно отличающихся друг от друга типов сетей.
Более того, двусторонняя цепь — это цепь, которая одинаково проявляет свои свойства в любом направлении. Кроме того, двусторонняя сеть — это сеть, в которой соотношение между током и напряжением не меняется ни в одном из направлений сети.
Кроме того, двусторонняя сеть состоит из цепи, поведение или характеристики которой остаются неизменными независимо от направления тока через ее различные компоненты. Например, линия передачи является двусторонней цепью, потому что, если вы можете подавать питание с любого направления, свойства цепи останутся постоянными. Таким образом, в двусторонней цепи свойства цепи не меняются даже при изменении направления источника напряжения или тока. Таким образом, двусторонняя цепь позволяет току течь в обоих направлениях.
Что такое линейная двусторонняя сеть?
Теперь мы знаем, что линейная сеть — это сеть, в которой параметры емкости, индуктивности и сопротивления остаются постоянными по отношению к напряжению или току.
Более того, ток или напряжение его источников прямо пропорциональны или не зависят от других токов и напряжений или их производных в сети. Кроме того, мы также знаем, что двусторонняя сеть представляет собой цепь или сеть, в которой величина тока остается неизменной даже при наличии обратной полярности напряжения.
Однако также возможно достичь обоих этих характерных состояний в пределах одной сети. Эта кульминация этих двух характерных состояний называется линейной двусторонней сетью. Итак, что такое линейная двусторонняя сеть и что представляет собой эта конкретная характерная категоризация?
Во-первых, линейная двусторонняя сеть — это сеть, в которой компоненты системы демонстрируют линейную зависимость, и в то же время величина тока не зависит от полярности напряжения. Во-вторых, двустороннюю сеть также можно считать линейной, если схема удовлетворяет следующим критериям:
1. Сеть подчиняется закону Ома, согласно которому ток в проводнике между двумя точками прямо пропорционален напряжению в этих двух точках.
2. Сеть следует теореме о суперпозиции, которая утверждает, что в любой линейной сложной сети, имеющей несколько источников, реакцию на конкретный элемент можно определить как алгебраическую сумму реакций, вызванных отдельными источниками, действующими в одиночку, в то время как другие источники не работают.
Наконец, примером линейной двусторонней сети является цепь или сеть, состоящая только из независимых источников и резисторов.
После завершения проверки вашей линейной двусторонней сети вы можете рассчитывать на качественную плату.
Линейная двусторонняя сеть — это схема или сеть, которая демонстрирует два различных характерных поведения. Кроме того, такое поведение обеспечивает функциональность, которая обычно была бы невозможна из-за ограничений только этих двух характеристик.
С набором инструментов Cadence для проектирования и анализа любая проектная группа сможет легко реализовать использование линейных двусторонних сетей в любой конструкции печатной платы.
Allegro PCB Designer — это решение для компоновки, которое вы искали, и оно может сделать стратегии проектирования линейных двусторонних сетей в ваших текущих и будущих проектах печатных плат легкой задачей.
Если вы хотите узнать больше о том, как у Cadence есть решение для вас, поговорите с нашей командой экспертов и с нами. Чтобы посмотреть видео по связанным темам или узнать, что нового в нашем наборе инструментов для проектирования и анализа, подпишитесь на наш канал YouTube.
Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты. Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.
Подпишитесь на LinkedIn Посетить сайт Больше контента от Cadence PCB Solutions
УЧИТЬ БОЛЬШЕТоковые и электрические цепи :: Задача 8
Опубликовано в By
Задача 8: Найдите эквивалентное сопротивление сети, показанной ниже.
А также найти ток в резисторе 8 Ом , если в сеть подается разность потенциалов 12В.
Решение:
Шаг: 1 Обзор
Параллельное сочетание резисторов.
См. обзор задачи 7.
В этой комбинации резисторы соединены встык, обеспечивая единый путь тока между точками А и В. Из-за единственного пути протекание тока в каждом резисторе остается одинаковым, а напряжение в каждом резисторе делится. Таким образом, общее напряжение будет:
В = В 1 +В 2 +В 3 +…+В n
IR = IR 1 +IR 2 +1 IR 2 …+ИК n
R = R 1 +R 2 +R 3 +…+R n
Приведенное выше уравнение используется для определения эквивалентного сопротивления резисторов, соединенных последовательно.
Шаг: 2
РасчетИз приведенного выше рисунка можно сказать, что резистор 8 Ом и резистор 5 Ом соединены параллельно, поэтому их эквивалент (R x ) будет:
1/R x =(1/8)+(1/5)
1/R x =(5+8)/40
1/R x = 13/40
R x = 40/13
R x = 3,077 Ом
эквивалент (R y ) будет:
R y =3,077+5
R y =8,077 Ом
После замены R y в цепи теперь R y и резистор 3 Ом соединены параллельно. Таким образом, их эквивалентное сопротивление (R) будет:
1/R=1/R y +1/3
1/R=(1/8,077)+(1/3)
1/R=11,077/24,231
R=24,231/11,077
R=2,0188 Ом
Теперь, чтобы найти ток в резисторе 8 Ом, нам нужно вернуться от простой схемы к сложной, поэтому начнем с последней схемы.
Поскольку резисторы R y и 3 Ом соединены параллельно, оба будут иметь одинаковое напряжение. Таким образом, напряжение на R y будет:
V y =12V
I y =V y /R y
I y =12/8,077
I y =1,486A
Поскольку R y представляет собой последовательную комбинацию резисторов R x и 5 Ом, ток через R x будет таким же, как у R y . Таким образом, текущий в R x будет:
I x = 1,486a
V x = I x R x
V x = (1,486) (3,077)
V x = 4,57v 966666666666666666666666666666669. Наконец подошли к оригинальной схеме, так как R x было параллельной комбинацией резисторов 5 Ом и 8 Ом, поэтому напряжение на обоих этих резисторах будет таким же, как у R x .
