Вариант 7 инженерная графика: ДЗ Вариант 7 - Все чертежи вариант 7: Инженерная графика за 350₽ 289740 - Санкт-Петербургское государственное бюджетное учреждение социального обслуживания населения

Содержание

инженерная графика для ПГС, ТГВ, АиАХ (5 лет) / Вариант №7

Индивидуальные задания по инженерной графике

Вариант 7.

ЧЕРТЕЖНЫЕ ШРИФТЫ

Образец титульного листа

Бендерский политехнический филиал

ПГУ им. Т. Г. Шевченко

(строчные буквы шрифтом №7)

Графические работы

по инженерной графике

(прописные буквы шрифтом №7)

За 20..-20.. учебный год

Кафедра «Общепрофессиональные дисциплины»

Высшее профессиональное образование

Студент __________(ф.и.о.) группа_________ вариант__ подпись____

Проверил преподаватель ___________(ф.и.о.) подпись____

(строчные буквы шрифт №7)

Бендеры 2011 год.

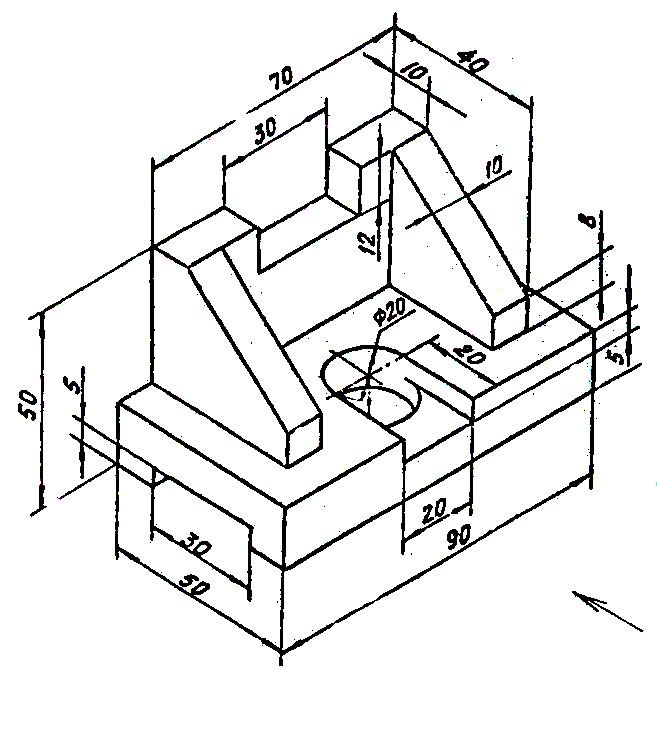

Задание № 1. ПРОЕЦИРОВАНИЕ МОДЕЛЕЙ

Начертить три вида модели. Построить линии перехода. Проставить размеры. Главный вид взять по стрелке А.

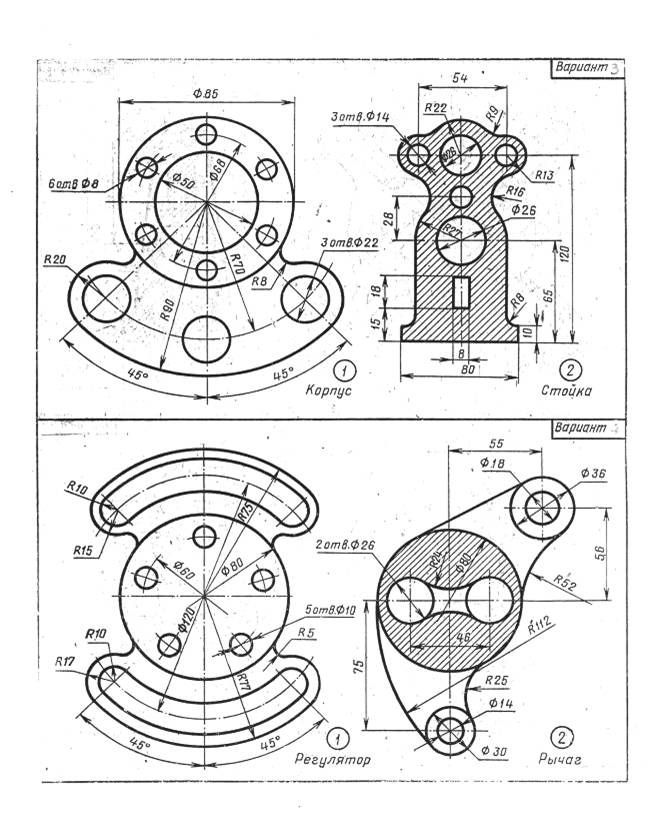

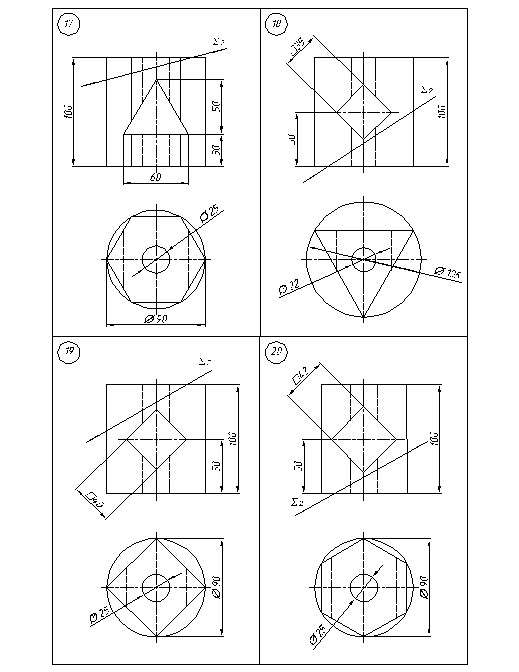

Задание № 2. СЕЧЕНИЯ

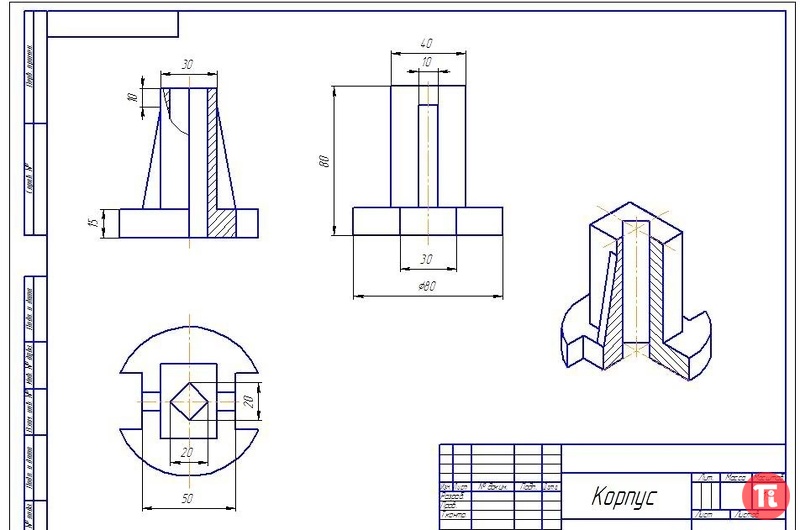

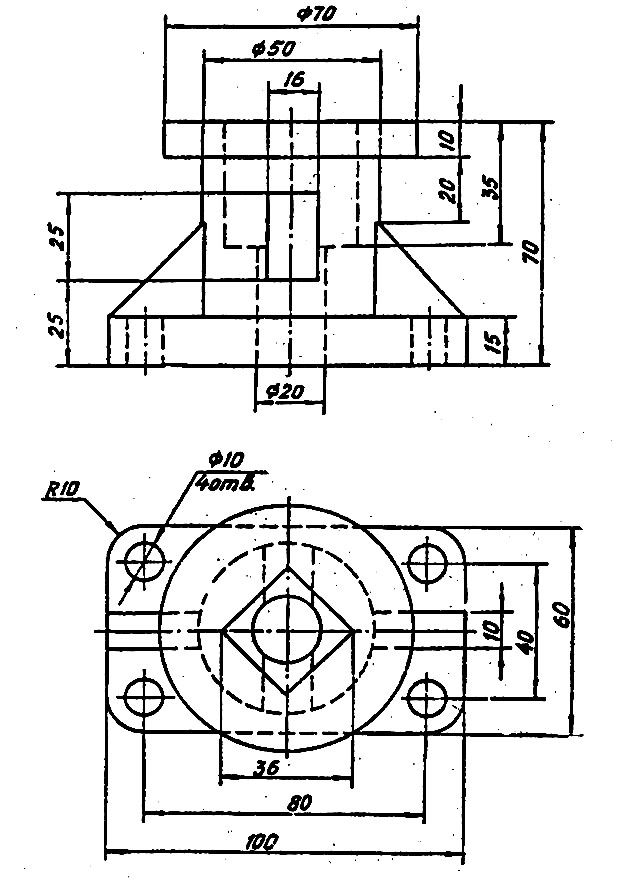

Задание № 3. ПРОСТЫЕ РАЗРЕЗЫ

По двум данным проекциям построить третью проекцию с применением разрезов, указанных в схеме. Нанести размеры.

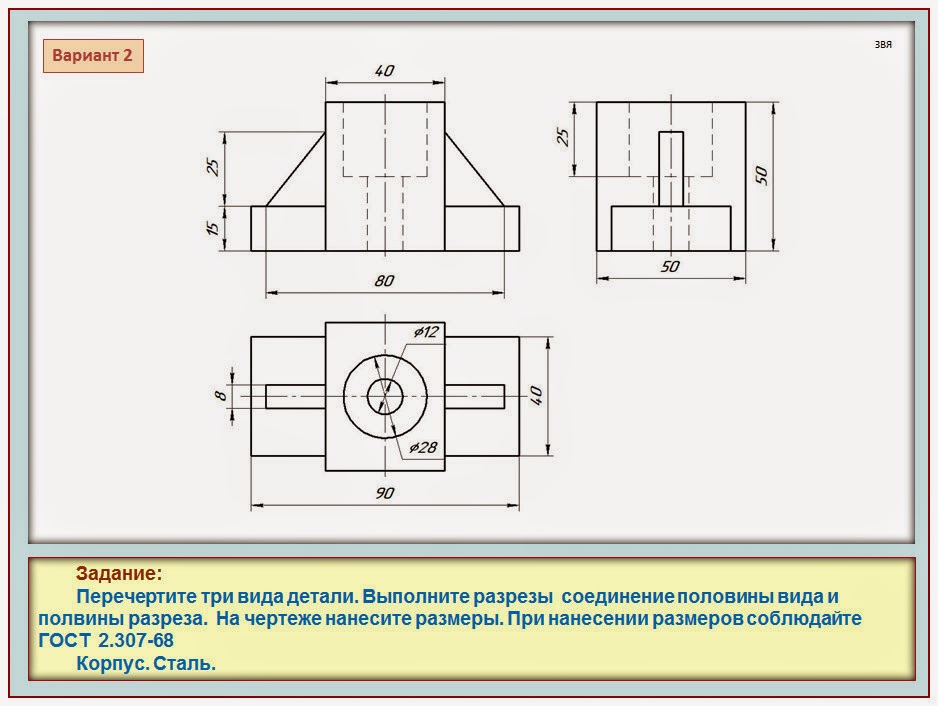

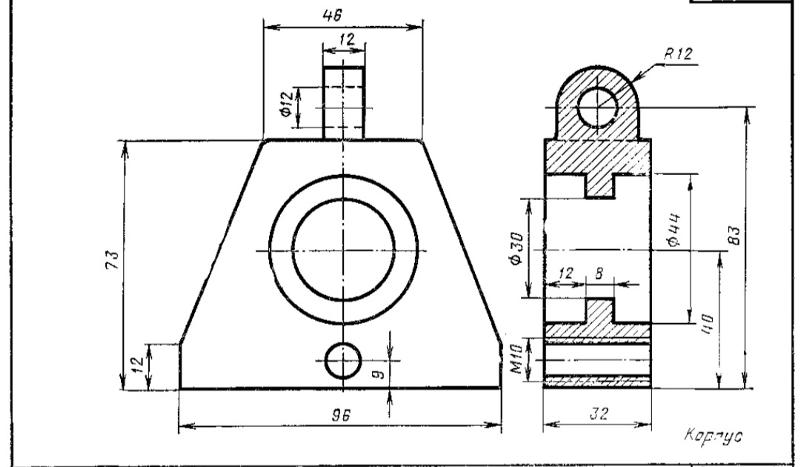

Задание № 4. СЛОЖНЫЕ РАЗРЕЗЫ

Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.

ОБРАЗЕЦ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Задание № 5. РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

Вычертить: болтовые, шпилечные соединения; соединение деталей резьбой, трубное соединение.

ПРИМЕР ВЫПОЛНЕНИЯ ЗАДАНИЯ ПО СВАРНЫМ СОЕДИНЕНИЯМ

Задание № 6. СВАРНЫЕ СОЕДИНЕНИЯ

Выполнить чертеж модели в трех проекциях с указанием ГОСТа сварных соединений.

ПРИМЕР ВЫПОЛНЕНИЯ ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ.

Цилиндрическая зубчатая передача состоит из шестерни 1, колеса 4, двух валов 3 и б и двух шпонок 2 и 5. На полях линий-выносок указаны номера (позиции) этих деталей. Главное изображение представляет собой фронтальный разрез. Валы и шпонка 5 на нем не разрезаны, так как секущая плоскость проходит вдоль них. Чтобы показать соединение шпонки

5 с валом 6, применен местный разрез. Разрезы зубчатых колес заштрихованы в противоположные стороны. Буквами обозначены размеры, нужные для вычерчивания. К буквенным обозначениям величин, относящихся к шестерне, обычно добавляют индекс «1», например z₁, d_а1, d₁ и т. д., а к обозначениям колеса добавляют индекс «2», например z₂, d_а2, d₂и т. д.

На изображении передачи делительные окружности, которые изображаются штрихпунктирными линиями, касаются одна другой. При изображении зубчатых колес базовыми являются делительные поверхности, делительные окружности, а при вычерчивании передач начальные поверхности, начальные окружности. Во многих передачах размеры диаметров начальных и делительных окружностей совпадают; мы рассматриваем передачи, у которых эти окружности совпадают.

Цилиндрическая передача: а– наглядное изображение, б- чертеж

ПРИМЕР ВЫПОЛНЕНИЯ КОНИЧЕСКОЙ ПЕРЕДАЧИ

Коническая зубчатая передача представлена на данном рисунке. Она состоит из шестерни 1 колеса 4, двух валов 3 и 6 и двух шпонок 2 и 5. На полках линий-выносок указаны номера (позиции) этих деталей. Главное изображение представляем собой фронтальный разрез.

Коническая передача: а — наглядное изображение, б — чертеж

Чертеж конической передачи выполняют в такой последовательности. Штрихпунктирной тонкой линией изображают геометрические оси передачи: горизонтальную и вертикальную. По горизонтальной оси откладывают вправо от точки пересечения размер радиуса делительной окружности шестерни, а по вертикальной оси вниз — размер радиуса делительной окружности колеса. Строят начальные конусы шестерни и колеса.

От основания делительного конуса колеса проводят линии образующих дополнительного конуса и на них откладывают размеры головки и ножки зуба, вычерчивают линии образующих конуса вершин и конуса впадин. Пользуясь предварительно подсчитанными величинами размеров конструктивных элементов колеса, строят его изображение.

На основе делительного конуса шестерни строят ее изображение. Зацепление зубьев вычерчивают в

разрезе по правилам, которые применялись в чертеже цилиндрической передачи (зуб шестерни спереди, зуб колеса заслонен). Штрихуют разрезы, удаляют линии построения: образующие конусов вершин и конусов впадин, основания делительных конусов на разрезе.

ПРИМЕР ВЫПОЛНЕНИЯ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ

На чертеже червячной передачи образующая делительной окружности червяка должна быть касательна к делительной окружности колеса.

Начинать вычерчивание следует с проведения центровых линий колеса и осевой линии червяка. Осевая линия червяка проводится на межосевом расстоянии от горизонтальной центровой колеса.

Наиболее часто встречаются цилиндрическая червячная передача с углом скрещивания осей червяка и колеса, равным 90°. Для таких передач межосевым расстоянием является размер между осями червяка и колеса. Измеренный по линии пересекающей оси под прямым углом. Для таких передач диаметры начальных и делительных цилиндров совпадают.

При вычерчивании храпового механизма:

окружность выступов обводится сплошной основной линией;
окружность впадин на видах, полученных проецированием на плоскость, перпендикулярную оси колеса, проводят сплошной тонкой линией, а в разрезах — сплошной основной линией;
в зоне зацепления, в разрезе, зуб собачки показывают перед зубом храпового колеса;
на сборочном чертеже показывают профиль одного-двух зубьев на рабочем чертеже колеса — профиль с размерами.

Червячные передачи служат для передачи вращения между скрещивающимися валами (обычно под прямым углом) и состоят из червяка и червячного колеса. Они позволяют получать большие передаточные числа, плавность зацепления, бесшумны в работе. ‘Ведущим обычно является червяк.

Червячные передачи: о — с цилиндрическим червяком, б — с глобоидным червяком

Вычерчивание червячного колеса заходов 2, тип червяка архимедов,

направление витка правое.

Задание № 7. ЧЕРТЕЖ ПРУЖИНЫ

Выполнить чертеж пружины по заданному образцу.

Задания № 8. СБОРОЧНЫЙ ЧЕРТЕЖ

ВЕНТИЛЬ ЗАПОРНЫЙ ЦАПКОВЫЙ.

Перечень и краткая характеристика деталей.

Маховик 1 является армированной деталью. В пластмассовое тело маховика впрессована скоба из ковкого чугуна с квадратным отверстием.

Скоба не имеет номера позиции. Она — часть (арматура) армированной детали, являющейся сборочной единицей.

Корпус 2 вентиля стальной (штампованный). Цилиндрические патрубки корпуса (левый и правый) имеют резьбу — 1” для присоединения к трубопроводу.

Шпиндель 3 выполнен из нержавеющей стали. При завальцовке золотника 4 в отверстие шпинделя обеспечено подвижное соединение, позволяющее золотнику самоустановку в отверстии корпуса 2.

Выполнить чертеж сборочной единицы, деталирование трех деталей и спецификацию.

Задание № 9. СТРОИТЕЛЬНЫЕ ЧЕРТЕЖИ

Капитальные стены из кирпича. Толщина наружных стен 510 мм, привязка 310—200 мм. Внутренние капитальные стены толщиной 380 мм с центральной привязкой. Оконные и дверные проемы в наружных капитальных стенах с четвертями. Ширина лестничного марша 1350 мм. Высота ограждений лестниц 900 мм.

Выполнить чертеж плана ,фасада и разреза по указанным размерам.
