Ветвь электрической цепи – это… Что такое Ветвь электрической цепи?

Ветвь электрической цепи — участок электрической цепи, вдоль которого протекает один и тот же электрический ток… Источник: ЭЛЕКТРОТЕХНИКА . ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ОСНОВНЫХ ПОНЯТИЙ. ГОСТ Р 52002 2003 (утв. Постановлением Госстандарта РФ от 09.01.2003 N 3 ст) … Официальная терминология

ветвь электрической цепи — Участок электрической цепи, вдоль которого протекает один и тот же ток [ГОСТ 19880 74] [ОАО РАО “ЕЭС России” СТО 17330282.27.010.001 2008] Тематики электротехника, основные понятия EN circuit branchelectric circuit branch … Справочник технического переводчика

ветвь (электрической цепи) — 102 ветвь (электрической цепи) Участок электрической цепи, вдоль которого протекает один и тот же электрический ток Источник: ГОСТ Р 52002 2003: Электротехника. Термины и определения основных понятий оригинал документа … Словарь-справочник терминов нормативно-технической документации

Ветвь электрической цепи — 93. Ветвь электрической цепи Участок электрической цепи, вдоль которого протекает один и тот же ток Источник: ГОСТ 19880 74: Электротехника. Основные понятия. Термины и определения оригинал документа … Словарь-справочник терминов нормативно-технической документации

Ветвь (электрической цепи) — 1. Участок электрической цепи, вдоль которого протекает один и тот же электрический ток Употребляется в документе: ГОСТ Р 52002 2003 Электротехника. Термины и определения основных понятий … Телекоммуникационный словарь

ветвь электрической цепи

— Весь участок электрической цепи, вдоль которого в любой момент времени ток имеет одно и то же значение … Политехнический терминологический толковый словарь

путь графа (электрической цепи) — 208 путь графа (электрической цепи) Непрерывная последовательность ветвей графа электрической цепи, в которой любая ветвь и любой узел встречаются только один раз Источник: ГОСТ Р 52002 2003: Электротехника. Термины и определения основных понятий … Словарь-справочник терминов нормативно-технической документации

связь графа (электрической цепи)

— 206 связь графа (электрической цепи) Ветвь графа электрической цепи, не принадлежащая его дереву Источник: ГОСТ Р 52002 2003: Электротехника. Термины и определения основных понятий оригинал документа … Словарь-справочник терминов нормативно-технической документации

Путь графа (электрической цепи) — 1. Непрерывная последовательность ветвей графа электрической цепи, в которой любая ветвь и любой узел встречаются только один раз Употребляется в документе: ГОСТ Р 52002 2003 Электротехника. Термины и определения основных понятий … Телекоммуникационный словарь

Связь графа (электрической цепи) — 1. Ветвь графа электрической цепи, не принадлежащая его дереву Употребляется в документе: ГОСТ Р 52002 2003 Электротехника. Термины и определения основных понятий … Телекоммуникационный словарь

Электротехника.

Уравнения Кирхгофа – Botva-Project

Разберем на примере домашнего задания, как пользоваться уравнениями Кирхгофа при расчете электрических цепей.

Задается электрическая схема, в которой известны значения всех сопротивлений и ЭДС источников напряжения. То есть все R и E заданы.

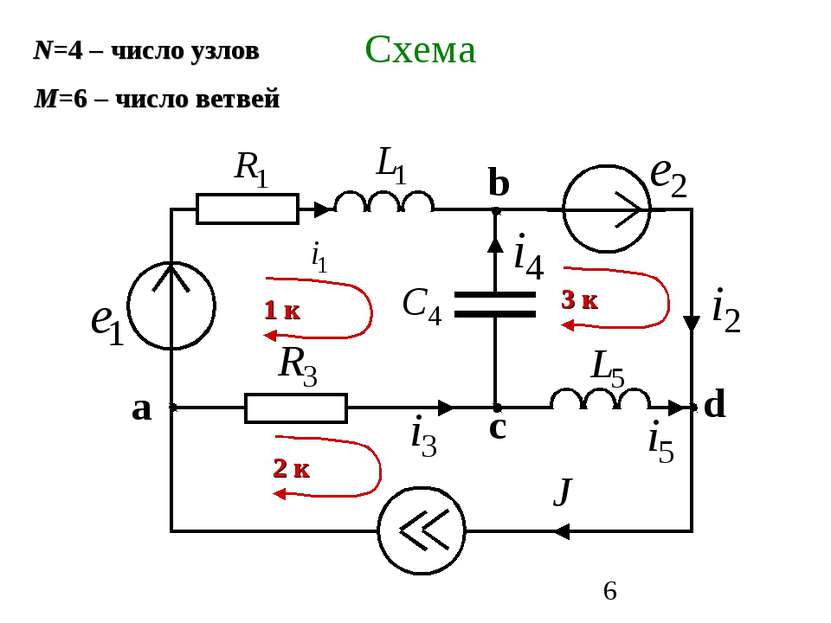

Первым делом, нужно определить, сколько в схеме узлов, независимых контуров и ветвей.

Узел – это просто точка, где сходится три и больше проводов. Иногда составители заданий хитрят и отмечают жирной точкой углы схем, не ведитесь, это провокация. Узлом считается только то место, где проводов не меньше трех. В нашем случае узлов 4. Нумеруем их в произвольном порядке.

Число независимых контуров мы определяем по количеству геометрических фигур, составляющих схему. Обычно это не составляет труда, хотя встречаются и замороченные схемы, где не сразу становится очевидным количество контуров. То есть мысленно делаем заливку каждого участка схемы, и количество получившихся цветов соответствует количеству независимых контуров. Просим прощения за косноязычность, но стараемся объяснять, что называется, “на пальцах”, чтобы было понятно. Вот контуры в нашей схеме.

Ветвь – это участок провода между двумя узлами. Участки 1-2, 1-4, 1-3, 2-4, 2-3, 3-4 – это ветви нашей схемы. Всего получается 6 ветвей. В каждой из них течет свой ток, который надо обозначить на схеме. Направление стрелки, указывающей ток, выбираем произвольно (разве что, мы любим в ветвях с источниками напряжения выбирать направления токов туда же, куда указывают стрелки ЭДС). А вообще, направление стрелок ни на что не влияет, в результате расчета часть токов получится со знаком “плюс” (значит, направление соответствует выбранному), а часть токов – со знаком “минус” (значит, направление тока противоположно). Вот наши токи на схеме. Заодно выберем направление обхода в каждом контуре. Направление можно выбирать произвольно, но мы рекомендуем всегда брать направление по часовой стрелке во всех контурах. Меньше будете путаться.

Подведем промежуточный итог. Мы изучили данную схему, посчитали количество узлов (четыре), количество независимых контуров (три), количество ветвей (шесть), пронумеровали узлы, контуры, выбрали направление обхода и расставили стрелки токов в ветвях (шесть токов в соответствии с количеством ветвей).

Перейдем непосредственно к уравнениям Кирхгофа.

Первый закон Кирхгофа гласит: сколько тока пришло в узел, столько и должно выйти. Напоминает закон сохранения чего-угодно и по сути им и является. То есть сумма токов, вошедших в узел, равна сумме токов вышедших из узла. На практике это выглядит так: смотрим на любой узел, записываем, какие токи текут в ветвях, составляющих этот узел (из определения узла понятно, что их должно быть не меньше трех), входящие токи берем с плюсом, исходящие – с минусом. В сумме должен получиться ноль. Число уравнений, записанных по первому закону Кирхгофа, должно быть на единицу меньше, чем количество узлов в схеме. То есть из четырех узлов выбираем любые три. Исключительно из любви к прекрасному возьмем подряд узлы 1, 2, 3.

Смотрим на узел 1. В нем сходятся ветви 1,3,5, ток I1 входит (+), ток I3 выходит (-), ток I5 выходит (-).

Получаем первое уравнение.

Узел 2. В нем сходятся ветви 1,2,4, ток I1 выходит (-), ток I2 входит (+), ток I4 выходит (-).

Второе уравнение.

Узел 3. В нем сходятся ветви 4,5,6, ток I4 входит (+), ток I5 входит (+), ток I6 выходит (-).

Третье уравнение.

Аналогично можно записать уравнение по первому закону Кирхгофа для узла 4, но это уже будет избыточное уравнение. Нам нужно только три, но, подчеркиваем, что выбрать можно любые три узла.

Второй закон Кирхгофа простыми словами сводится к следующему: сумма напряжений на каждом резисторе внутри контура должна быть равна ЭДС этого контура. На практике это выглядит так: берем по очереди каждый контур, в левой части уравнения пишем напряжения на резисторах. Как мы помним из закона Ома U=IR, то есть напряжение на резисторе равно произведению силы тока в ветви на сопротивление резистора.

ЭДС контура – это источники напряжения Е в нашей схеме. В общем, проще показать на примере, чем объяснить.

Уравнений пишем ровно столько, сколько в цепи независимых контуров, то есть три. Начинаем по порядку.

Контур I. Направление обхода мы выбрали по часовой стрелке. Ток I1 мы направили в другую сторону, поэтому падение напряжения на резисторе R1 берется с минусом. В резисторе R2 ток тот же и тоже берется с минусом. Ток I2 течет без сопротивления, игнорируем его, ток I3 – то же самое. ЭДС в контуре одна – E1, и направление также противоположно выбранному направлению обхода, значит, в правую часть уравнения записываем E1 со знаком минус.

Для контура I уравнение Кирхгофа выглядит так:

Контур II обходим тоже по часовой стрелке. Ток I4 течет через сопротивление R4 в направлении, совпадающем с направлением обхода. Токи I2 и I6 текут без сопротивлений, так что в уравнение не входят. ЭДС в правой части уравнения: E1 с плюсом, E3 с плюсом, E4 с плюсом.

Уравнение получается таким:

И наконец контур III. Ток I5 через резистор R5 с минусом, токи I3 и I6 не участвуют. ЭДС E2 с минусом.

Получаем

Окончательно получаем систему из шести уравнений (как раз столько, сколько у нас неизвестных токов в наших ветвях).

Эта система имеет одно решение, так что, решив ее любым доступным вам методом (мы предпочитаем решать в MathCad, поскольку меньше риск арифметической ошибки и проще вносить исправления, если понадобится), вы определите все неизвестные токи в цепи.

В следующих разделах мы обсудим методы проверки расчета электрической схемы, а также рассмотрим другие способы решения, такие как метод контурных токов, метод межузловых потенциалов, метод эквивалентного генератора.

Надеемся, материал был полезен.

Всегда ваша, Botva-Project

Основы электротехники и электроники: Курс лекций, страница 8

. (11.4)

Подставим уравнения (11.2-11.4) в (11.1):

. (11.5)

Теперь запишем уравнение по закону Ома для эквивалентной ветви (Рис. 11.1 б):

. (11.6)

Из сравнения (11.6) и (11.5) очевидны соотношения для параметров эквивалентной цепи:

, (11.7)

. (11.8)

Обобщим формулы (11.7) и (11.8) на произвольное количество параллельных ветвей.

Итак, параллельные ветви с источниками энергии можно заменить одной эквивалентной ветвью, содержащей последовательно включенные сопротивление и ЭДС. При этом проводимость эквивалентной ветви равна арифметической сумме проводимостей всех ветвей:

. (11.9)

Эквивалентная ЭДС равна дроби, в знаменателе которой – сумма проводимостей всех ветвей (как активных, так и пассивных). В числителе – алгебраическая сумма источников тока плюс алгебраическая сумма произведений ЭДС на проводимость своей ветви:

. (11.10)

где p – число ветвей с ЭДС;

k – число ветвей с источниками тока;

n – число всех ветвей.

В выражении (11.10) с плюсом берутся те ЭДС и источники тока, которые совпадают по направлению с эквивалентной ЭДС, с минусом – противоположные.

Пример 11.1: Найти ток I₃ (Рис. 11.2).

Рис. 11.2

Исходную цепь преобразуем, свернув две активные ветви в одну эквивалентную. При этом ветвь с током I₃ преобразованию не подвергнется, а значит, не изменится ток в ней (Рис. 11.3):

Рис. 11.3

Параметры эквивалентной ветви:

Очевидно, что в преобразованной схеме (Рис. 11.3) ток I₃ легко определяется по закону Ома:

12. ВЫНЕСЕНИЕ ЭДС И ИСТОЧНИКА ТОКА ИЗ ВЕТВИ

В сложной цепи имеется ветвь с нулевым сопротивлением и идеальной ЭДС (Рис. 12.1).

Рис. 12.1

Требуется преобразовать цепь таким образом, чтобы в ней не было ветви с нулевым сопротивлением. Сделать это можно, удалив ЭДС E из ветви. Тогда потенциалы узлов d и o будут равны, эти узлы можно будет объединить и ветвь с нулевым сопротивлением исчезнет.

Идеальная ЭДС E располагается между узлами d и o. Добавим во все ветви, примыкающие к узлу o, такие же ЭДС E, но направленные не к узлу, а от узла (Рис. 12.2). Очевидно, что при этом изменится потенциал узла o, но потенциалы узлов a, b, c и d останутся неизменными.

Рис. 12.2

Теперь в ветви с нулевым сопротивлением имеются две равные и противоположно направленные ЭДС. Они компенсируют друг друга, и их можно удалить из ветви (Рис. 12.3).

Рис. 12.3

Узлы, соединенные ветвью с нулевым сопротивлением, не содержащей ЭДС, можно объединить. Новый узел будет иметь тот же потенциал, что и у узла d до преобразования. Таким образом, из схемы исключена ветвь с нулевым сопротивлением и узел o (Рис. 12.4).

Рис. 12.4

Такая операция называется вынесением ЭДС из ветви за узел. При вынесении ЭДС из ветви за узел вместо исходной ЭДС появляются точно такие же ЭДС в остальных ветвях, примыкающих к узлу, но ориентированные противоположно (если исходная ЭДС была направлена к узлу, то ЭДС в эквивалентной схеме направлены от узла, и наоборот).

Заметим, что вынесение ЭДС из ветви за узел применимо к любым ветвям, а не только к ветвям с нулевым сопротивлением.

Для вынесения источника тока из ветви достаточно включить точно такие же источники тока параллельно другим ветвям, но так, чтобы не изменилось токораспределение в схеме.

Пример 12.1:

Вынести из ветви источник тока (Рис. 12.5).

Рис. 12.5

Ток источника J_k вытекает из узла c и втекает в узел d. Значит, и в преобразованной схеме ток J_k должен вытекать из узла c и втекать в узел d (Рис. 12.6).

Рис. 12.6

Но если, например, в узел a будет втекать ток J_k и одновременно вытекать ток J_k (Рис. 12.7), распределение токов в схеме не изменится.

Рис. 12.7

Вышеприведенные рассуждения позволяют нам включить два источника тока параллельно ветвям с резисторами R₁и R₃ (Рис. 12.8).

Рис. 12.8

13. МЕТОД УЗЛОВЫХ ПОТЕНЦИАЛОВ

Для расчета токов в электрической цепи достаточно знать потенциалы всех узлов. Тогда с помощью закона Ома можно найти токи.

Рис. 13.1

Электрическая цепь – это система ветвей, соединенных друг с другом узлами. Каждая ветвь упирается своими концами в два узла. Справедливо и обратное утверждение: любые два узла цепи соединяются друг с другом ветвью. Это утверждение поможет нам разработать алгоритм определения потенциалов узлов.

Представим задачу в наиболее общем виде. Пусть в узле n соединяется множество ветвей. При этом каждая ветвь на своем противоположном конце также заканчивается узлом (Рис. 13.1).

Все ветви цепи можно условно разбить на три группы.

Первая – ветви, содержащие ЭДС и обладающие конечной проводимостью. Заметим, что к этой же группе можно отнести ветви с конечной проводимостью без ЭДС. Такие ветви будем обозначать индексом i (Рис. 13.2 а).

а)

б)

Рис. 13.2

Вторая – ветви, содержащие источники тока. Проводимость этих ветвей равна нулю. Такие ветви будем обозначать индексом k (Рис. 13.2 б).

Третья – ветви с ЭДС и нулевым сопротивлением. Проводимость этих ветвей бесконечно велика. Как было показано выше, такие ветви всегда можно устранить из схемы путем вынесения ЭДС из ветви за узел. Поэтому в дальнейшем будем рассматривать цепь, в которой нет ветвей с ЭДС и нулевым сопротивлением.

Пусть в узле n соединяются i‑ые и k‑ые ветви. Обозначим узлы, противоположные узлу n, индексами i и k (Рис. 13.3). Само собой разумеется, количество i‑ых и k‑ых ветвей может быть каким угодно.

Портал ТОЭ – Лекции – Теоретические основы электротехники

1.9 Основные топологические понятия и соотношения

Соотношения, приведённые в параграфе 1.8, справедливы для соединений любых элементов и определяются только способом соединения элементов или топологией (геометрией) соединений. А, так как свойства элементов при этом не существенны, целесообразней является замена ветвей отрезками линий.

Например, рассмотрим схему, которой после замены соответствует геометрическая фигура.

Число узлов n = 5, число ветвей m = 8.

Условное изображение схемы, в котором каждая ветвь заменяется отрезком линии, называется графом электрической цепи.

Отрезок линии, соответствующий ветви схемы, называют ветвью графа.

Граничные (концевые) точки ветви графа называют узлами графа.

Граф, у которого все ветви ориентированы, называется ориентированным. Обычно за направление ветви графа принимают положительное направление тока в ветви электрической схемы.

На графах ветви с источниками ЭДС сохраняются, а ветви с источниками тока не изображаются, т.к. их внутренняя проводимость равна нулю.

Узлы графа нумеруются числами в кружочках, а ветви – без кружочков.

Граф одной и той же схемы может быть нарисован по-разному, однако топологические свойства таких графов одинаковы. Такие графы называются изоморфными.

Любая часть графа (даже изолированный узел) называется подграфом.

В теории электрических цепей большое значение имеют такие подграфы, как:

путь – упорядоченная последовательность ветвей, в которой каждые две соседние ветви имеют общий узел, причём любая ветвь и любой узел встречаются в этом пути лишь один раз;

контур – замкнутый путь, в котором один из узлов является начальным и конечным узлом пути;

связной граф – граф, в котором между любой парой узлов существует путь;

дерево графа – связной подграф, содержащий все узлы графа, но ни одного контура.

Для изображённой схемы деревом является, например:

Ветви графа, которые дополняют дерево до исходного графа, называются ветвями связи.

Число ветвей любого дерева N_д= n − 1
(в нашем примере 5 − 1 = 4).

Число ветвей связи графа N_св= m − (n − 1)
(в нашем примере 8 − (5 − 1) = 4).

Сечением графа называют множество ветвей, удаление которых делит граф на два изолированных подграфа, причём один из которых, в частном случае, может быть изолированным узлом.

Так, сечение S₁ образуется ветвями 4, 5, 8, сечение S₂ – 4, 3, 2, 7.

Главным контуром называется контур, состоящий из ветвей дерева и только одной ветви связи. Количество главных контуров

Главным сечением называют сечение, состоящее из ветвей связи и только одной ветви дерева. Количество главных сечений

Теорема об эквивалентном источнике в электротехнике (ТОЭ)

Теорема об эквивалентном источнике:

Теорема об эквивалентном источнике часто применяется в расчетах электрических цепей. С помощью этой важной теоремы сложная электрическая схема с произвольным числом источников электрической энергии приводится к схеме с одним источником, благодаря чему расчет электрической цепи упрощается.

Существуют два варианта теоремы об эквивалентном источнике: вариант с источником э. д. с. и вариант с Источником тока.

Теорема об эквивалентном источнике э. д. с.

Ток в любой ветви тп линейной электрической цепи не изменится, если электрическую цепь, к которой подключена данная ветвь, заменить эквивалентным источником э. д. с., которая должна быть равна напряжению на выводах разомкнутой цепи тп, а внутреннее сопротивление источника

должно равняться входному сопротивлению пассивной электрической цепи со стороны выводов т и п при разомкнутой ветви mn.

Данная теорема доказывается следующим образом: в ветвь тп вводятся две равные и противоположно направленные э. д. с.

Применение метода наложения в соответствии с рис. 7-20 приводит к выводу, что ток в ветви Z равен:

где— комплексное сопротивление всей пассивной цепи П. Таким образом, ток в ветви Z получается в предположении, что данная ветвь подключена к источнику э. д. с., которая равна а внутреннее сопротивление равно Стедует заметить, что в соответствии с рис. 7-20 ток в какой-либо другой ветви заданной электрической цепи может быть получен в результате алгебраического сложения тока, проходящего через эту ветвь при разомкнутых выводах т и п, с током, возникающим в ней под воздействием э. д. с. в ветви Z (когда остальная цепь пассивна). Поэтому, если известно распределение токов в электрической цепи при разомкнутой ветви Z, то последующее распределение

токов при включенной ветви находится весьма легко наложением на предыдущий режим тех токов, которые обусловливаются воздействием на пассивную цепь э. д. с. в ветви Z.

Как уже указывалось выше, метод наложения применим. не только к токам, но и к напряжениям. Поэтому, пользуясь описанным приемом, можно находить также и распределение напряжений.

При наличии в электрической цепи нескольких источников э. д. с. и тока одинаковой частоты напряжение холостого хода является линейной функцией заданных э. д. с. и токов источников.

Для доказательства теоремы, об эквивалентном источнике в ветвь вводились две противоположно направленные

э. д. с., равные напряжению холостого хода в этой ветви. Такой же прием может быть применен одновременно и к двум ветвям любой сложной активной цепи. Тогда действительное токораспределение в цепи получится как сумма токораспределений в двух схемах:

в активной схеме — при разомкнутых двух ветвях;
в пассивной схеме — при питании ее из двух ветвей источниками э. д. с., равными напряжениям холостого хода на этих ветвях и направленными по токам, т. е. так же, как напряжения холостого хода.

Указанный прием представляет удобство в том случае, когда известно токораспределенне при режиме холостого хода для обеих ветвей. Тогда при замыкании этих ветвей достаточно лишь наложить токи, полученные из второй схемы с двумя э. д. с.

Пример 7-8.

Пользуясь теоремой об -эквивалентном источнике э,д. с., определить токи в ветвях схемы рис. 7-4.

Размыкание ветви и соответственно нахождение напряжения холостого хода могут быть произведены в любой из трех ветвей заданной электрической цепи. Рисунок 7-21 показан для случая размыкания ветви

Напряжение холостого хода находится в этом случае как разность э. д. с. падения напряжения оттока в комплекс-ном сопротивлении (рис. 7-21,
Под воздействием э. д. с. (]тп в схеме рис. 7-21,6 через комплексное. сопротивление идет ток

который разветвляется в через проходит ток

а через — ток

Искомые токи в ветвях определяются в результате сложения токов, проходящих в схемах рис. 7-21, а и б, т. е.

Данный пример иллюстрирует применение теоремы об эквивалентном источнике э. д. с. для вычисления токов в разных ветвях, причем не ставится цель получить решение кратчайшим путем.

Пример 7-9.

Пользуясь теоремой об эквивалентном источнике Э. Д. с., определить ток в диагональной ветви мостовой схемы рис. 7-22, а.

Разомкнув ветвь находим напряжение холостого хода как разность напряжений на участках (рис. 7-22, б):

Сопротивление между тип при Е = 0 и разомкнутой ветви равно (рис. 7-22, в):

На основании (7-18)

Теорема об эквивалентном источнике тока:

Ток в любой ветви тп линейной электрической цепи не изменится, если электрическую цепь, к которой подключена данная ветвь, заменить эквивалентным источником тока; ток этого источника должен быть

равен току, проходящему между выводами m и n, замкнутыми накоротко, а внутренняя проводимость источника должна равняться входной проводимости пассивной электрической цепи со стороны выводов тип при разомкнутой ветви тп.

Данное положение вытекает из условия эквивалентности источников напряжения и тока, а именно: источник

э. д. с., которая равна напряжению холостого хода а (рис. 7-23, а), может быть заме-

Последнее выражение есть не что иное, как ток, проходящий между выводами тип, замкнутыми накоротко (ток короткого замыкания). Искомый ток в цепи равен:

где

Если известно распределение токов в электрической цепи при закороченных выводах m и n, то распределение токов в цепи при включенной ветви Z может быть найдено посредством наложения на предыдуг щий режим тех токов, которые получаются в результате присоединения источника тока к ветви Z (когда остальная часть цепи пассивна).

При наличии в электрической цепи нескольких источников э. д. с. и тока одинаковой частоты ток короткого замыкания является линейной функцией заданных э. д. с. и токов источников.

Пример 7-10.

Пользуясь теоремой об эквивалентном источнике тока, определить ток в ветви схемы рис, 7-4,

Ток эквивалентного источника равен току короткого замыкания 0, рис, 7-24, а):

Комплексная проводимость эквивалентного источника равна Следовательно, на основании (7-19) искомый ток равен:

Входные и взаимные проводимости, коэффициенты передачи

Входные и взаимные проводимости можно рассчитать или определить экспериментально. Определение входных и взаимных проводимостей расчетом покажем на примере схемы рис. 2.4, а.
Приравняем ЭДС E₂ и E₃ нулю (рис. 2.4,6), при этом токи в ветвях

где

Из (2.8) определим:

Аналогично рассчитываются входные и взаимные проводимости второй и третьей ветвей:

Если взаимные проводимости найдены, то легко определить токи во всех ветвях при любых значениях ЭДС. Так, для схемы рис. 2.4, а

Экспериментальное определение входных и взаимных проводимостей и сопротивлений рассмотрим на примере произвольной цепи, из которой предварительно исключены все источники ЭДС и источники тока (рис. 2.5). Три ветви этой цепи выделены, а остальная часть условно показана в виде прямоугольника. В каждую ветвь включен амперметр. Чтобы определить входную проводимость первой ветви g₃₁ и взаимные проводимости второй и первой g₂₁ и третьей и первой g₃₁ ветвей, надо включить в первую ветвь источник ЭДС Е₁. Измерив вольтметром напряжение U₁ = E₁ на выводах источника ЭДС и амперметрами токи I₁, I₂ и I₃ в трех ветвях, нетрудно вычислить входную и взаимные проводимости ветвей по формулам
Аналогично определяются входные и взаимные проводимости других ветвей.

Пример 2.2.
Определить входные и взаимные проводимости ветвей схемы рис. 2.6, а, если
Решение.
Для определения входной проводимости и взаимных проводимостей между первой и остальными ветвями положим Е₃ = E₅ = 0 (рис. 2.6, б). Затем можно задаться E₁ и найти все токи. Однако для данной схемы проще задать ток в ветви с сопротивлением r₄ или r₅, например I₅₁ = = 1 А, и найти необходимую ЭДС E₁ и токи в остальных ветвях.
Так как r₄ = r₅, то I₄₁ = I₅₁ и I₃₁ = — (I₅₁ + I₄₁) = — 2 А. На выводах элемента с сопротивлением r2 напряжение ; токи и ЭДС, при действии которой ток I₅₁ = 1 А, а остальные токи равны найденным значениям, .
Входная проводимость первой ветви .
Взаимные проводимости между первой и остальными ветвями

Аналогично определяются входные и взаимные проводимости остальных ветвей:

При определении проводимостей следует включить ЭДС Е2 в ветвь 2, направленную так же, как и ток I₂, а при определении ЭДС E₄ в ветвь 4.

Пример 2.3.
В условиях предыдущей задачи (см. пример 2.2) определить токи во всех ветвях, если ЭДС Е₁ = 24 В, E₃ = 12 В и E₅ = 24 В.
Решение.
Зная входные и взаимные проводимости ветвей, легко определить в них токи, пользуясь принципом наложения:

и т.д.

Если кроме источников ЭДС схема содержит и источники тока, то по принципу наложения к частичным токам, обусловленным действием источников ЭДС, добавятся частичные токи, обусловленные каждым из источников тока:

При определении входных и взаимных проводимостей все токи следует считать равными нулю (источники тока не действуют), а ветви с источниками тока разорвать (идеальные источники тока). При расчете коэффициентов передачи следует считать все ЭДС .

Пример 2.4.
Составить зависимость при r₁ = r₂ = r₃ = 2 Ом в схеме рис. 2.7, а.

Решение.
Ток Проводимость определяется расчетом режима в схеме рис. 2.7, б. Ток . Коэффициент определяется расчетом режима в схеме рис. 2.7, в. Ток

ЛР№1 ИССЛЕДОВАНИЕ ЭКВИВАЛЕНТНОГО ГЕНЕРАТОРА по электротехнике

ЛАБОРАТОРНАЯ РАБОТА № 1.(2 часа)
ИССЛЕДОВАНИЕ ЭКВИВАЛЕНТНОГО ГЕНЕРАТОРА

ЦЕЛИ И ЗАДАЧИ ИССЛЕДОВАНИЯ

Экспериментально проверить возможности замены сложной электрической цепи эквивалентным генератором (активным двухполюсником) с параметрами Е_ЭГ и Я_ЭГ, для чего:

исследовать работу эквивалентного генератора в различных режимах;
научиться определять параметры эквивалентного генератора двумя методами;
зная параметры эквивалентного генератора, определить ток в исследуемой цепи.

КРАТКАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА ИССЛЕДОВАНИЯ

При работе и исследовании линейных электрических цепей часто необходимо знать режим работы какой-нибудь одной ветви с сопротивлением Я_н, а не всех элементов сложной электрической цепи. В этом случае нецелесообразно производить расчет всей схемы. Исследуемую ветвь можно выделить, а всю оставшуюся часть схемы независимо от её структуры и сложности условно изобразить некоторым прямоугольником с двумя выводами (рис 1.1).

По отношению к выделенной ветви 1-R_H -2 вся схема, обозначенная прямоугольником, называется двухполюсником, т.к. имеет два вывода (выходных зажима). Если в двухполюснике имеются источники

электрической энергии, то его называют активным двухполюсником. Если в двухполюснике отсутствуют источники электрической энергии, то такой двухполюсник называется пассивным. (рис. 1.2). Такой условный источник энергии называется эквивалентным генератором. К зажимам генератора подключена ветвь электрической цепи с сопротивлением R_H, в которой нужно определить величину тока.

Метод замены линейной электрической цепи эквивалентным генератором (активным двухполюсником) называется методом эквивалентного генератора (активного двухполюсника).

После такой замены ток в исследуемой ветви можно определить из закона Ома для полной цепи

т _ Е_эг

~ Кэг+Rh ’ ^(1Л)

где Е_ЭГ и R₃_r – э.д.с. и внутреннее сопротивление эквивалентного генератора.

Первый этап анализа работы исследуемой ветви по методу эквивалентного генератора сводится к определению параметров актив-

ного двухполюсника. При известных параметрах всей заданной электрической цепи параметры эквивалентного генератора могут быть определены аналитически. Если же параметры рассматриваемой электрической цепи неизвестны, то параметры эквивалентного генератора определяются экспериментально.

В данной лабораторной работе параметры эквивалентного генератора определяются экспериментально двумя способами: методом двух нагрузок и методом холостого хода и короткого замыкания.

По методу холостого хода и короткого замыкания электродвижущая сила эквивалентного генератора определяется

Е_эг=и_хх, (1.2)

где Uxx ~ напряжение холостого хода на участке 1-2 (R_H = со, т.е. отключенная нагрузка). Это следует из того, что электродвижущая сила эквивалентного генератора равна напряжению между точками 1 и 2 при отключенной нагрузке, т., (1.3)

¹ КЗ

где /_КЗ – ток короткого замыкания (R_H = 0, т.е. закороченная нагрузка).

Параметры Е_ЭГ и Я_ЭГ методом двух нагрузок определяются выражениями

где U₁ и U₂ – показания вольтметра при первой и второй нагрузках; 1₁ и 1₂ – показания амперметра при тех же нагрузках.

Таким образом, выполнив измерения в режиме холостого хода и короткого замыкания, можно экспериментально определить параметры эквивалентного генератора. Однако необходимо отметить, что данный метод холостого хода и короткого замыкания можно применять не ко всем цепям, т.к. не во всех цепях можно производить опыт короткого замыкания.

После определения параметров генератора второй этап анализа ветви состоит в определении тока в исследуемой ветви._ЭГ – проводимость эквивалентного генератора.

Зная напряжение и ток для нескольких значений нагрузки, можно построить внешнюю характеристику генератора. Зависимость и = /(/) называется внешней характеристикой эквивалентного генератора. Она даёт возможность графически определить ток в исследуемой ветви при заданном её сопротивлении.

МЕТОДИКА ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТА И ОБРАБОТКИ РЕЗУЛЬТАТОВ
1. МЕТОДИКА ЭКСПЕРИМЕНТА

Схема электрической цепи, которая используется в данной работе, представлена на рис. 1.3. Часть цепи, обведённая прямоугольником, содержит элементы с неизвестными параметрами и подлежит замене эквивалентным генератором.

Первым этапом работы определяются параметры эквивалентного генератора методом холостого хода и короткого замыкания, а также методом двух нагрузок. Холостой ход осуществляется отключением нагрузки – сопротивления Rh. При коротком замыкании нагрузки необ-

ходимо проводником закоротить сопротивления R_H. При методе двух нагрузок показания приборов в цепи осуществляются при двух разных сопротивлениях нагрузки.

Для построения внешней характеристики эквивалентного генератора необходимо снять показания приборов для 8-9 значений сопротивления нагрузки R_H. По полученным экспериментальным данным определяются параметры генератора, а также строят графики зависимостей

P = f (Г) и U=f (Г).

1. ПОРЯДОК ВЫПОЛНЕНИЯ ЭКСПЕРИМЕНТА

Подготовить отчет, изучить теоретический материал и получить допуск на выполнение лабораторной работы у преподавателя.
Ознакомиться с оборудованием лабораторного стенда и измерительными приборами.
Записать в таблицу 1.1 технические данные измерительных приборов, используемых при выполнении работы.

Таблица 1.1

Сведения об измерительных приборах

Наименование прибора

Тип и номер прибора

Система измерительного механизма (наименов. и обозн.)

Предел измерений (номинальное значение)

Класс точности

Род тока

Цена деления прибора

Абсолютная погрешность измерения

Собрать схему электрической цепи согласно рис. 1.3 и предоставить для проверки преподавателю.
Выполнить режим холостого хода, т.е. разомкнуть ветвь с нагрузкой (при этом R_H = оо). Снять показания приборов и результаты измерений записать в таблицу 2.
Осуществить режим короткого замыкания, т.е. закоротить нагрузку (при этом R_H = 0). Снять показания приборов и записать их в таблицу 1.2.
Для определения параметров эквивалентного генератора методом двух нагрузок измерить напряжения и токи при двух различных сопротивлениях нагрузки R_H, подобрав их величину таким образом, чтобы токи отличались друг от друга не менее чем в два раза. Результаты измерений записать в таблицу 1.2.

Таблица 1.2

Определение параметров генератора

Режимы

Измеренные

величины

Расчетные величины

Rн

Еэг

Rэг

Ом

Холостой ход

Короткое

замыкание

Метод двух нагрузок

Исследовать работу генератора при различных нагрузках (провести 7-8 измерений). При этом осуществить нагрузочный режим, при котором ток / – 0,5 • /_кз (остальные токи выбрать меньше и больше данного значения). Значение тока короткого замыкания 1_КЗ взять из табл. 1.2. Данные всех опытов занести в таблицу 1.3.

Таблица 1.3

Исследование генератора при различных нагрузках

№

п/п

Измеренные

величины

Расчетные величины

Rн

1т-г

1п

Ом

Вт

1. ОБРАБОТКА РЕЗУЛЬТАТОВ ЭКСПЕРИМЕНТА

Заполнить таблицу 1.3, для чего рассчитать R_H по закону Ома, мощность P–U–I, и определить токи нагрузки в исследуемой ветви для тех же значений сопротивлений нагрузки по формулам Тевенина- Гельмгольца (1.6) и Поливанова (1.7).
Построить в масштабе графики зависимостей /> = /(/) и

и = /(/) •

Определить ток по внешней характеристике эквивалентного генератора при заданном сопротивлении R_H, указанном преподавателем.
Оформить отчет в соответствии с методическими указаниями.
Ответить на контрольные вопросы и защитить выполненную лабораторную работу.

ВОПРОСЫ ДЛЯ КОНТРОЛЯ И САМОКОНТРОЛЯ СТУДЕНТОВ

Для каких целей сложную линейную электрическую цепь представляют в виде эквивалентного генератора?
Что называется двухполюсником?
Что такое активный и пассивный двухполюсник?
Какими параметрами характеризуется эквивалентный генератор?
Какими методами можно определить параметры эквивалентного генератора?
В чём состоит расчет по методу эквивалентного генератора?
Какая зависимость называется внешней характеристикой генератора?
Как осуществить в работе опыт короткого замыкания и холостого хода и что при этом покажут амперметр и вольтметр?
Определить по графику P = f(I), при каком значении тока мощность будет максимальной.
Записать выражение для определения тока в ветви заданной электрической цепи.

Как найти количество узлов, ветвей, петель и сеток в цепи?

Что такое узел, ответвление, петля и сетка в электрической цепи?

Решая и анализируя электрические схемы и сети, мы должны знать около узлов, ответвлений, петель и сетей в электрической цепи и сети. Во-первых, мы должны знать об узлах, ветвях, петлях и сетках и их роли в электрической цепи. Затем мы можем определить точное количество ветвей, узлов, петель и сеток.

Для этого найдите все эти термины один за другим, выполнив следующие простые шаги.

Рассмотрим следующую простую электрическую схему на рис. 1, которая содержит 7 компонентов или элементов.

Рис. 1. Что такое узлы, ответвления, петли и сетка в электрических цепях?

Узел

Точка или соединение, в котором встречаются два или более элемента схемы (резистор, конденсатор, катушка индуктивности и т. Д.), Называется узлом . Другими словами, точка соединения между двумя или более ветвями называется узлом.

Поиск узлов в электрических цепях

После перерисовки приведенной выше схемы она становится эквивалентной схемой ниже. Теперь вы можете легко найти общее количество узлов, как показано на рис. 2 ниже, где 6 узлов .

Рис. 2: Поиск узлов в электрических цепях

Ветвь

Та часть или участок цепи, который находится между двумя соединениями, называется ветвью. В ответвлении могут быть соединены один или несколько элементов, и у них есть два вывода.Это может быть любой компонент с двумя клеммами, например, источник напряжения, источник тока, резистор и т. Д.

Поиск ответвлений в электрических цепях

Схема на Рисунке 3 имеет семь ветвей , а именно, источник напряжения «V» и секс-резисторы.

Рис. 3: Поиск ответвлений в электрических цепях

Петля

Замкнутый путь в цепи, где может быть более двух сеток, известен как петля, т.е. в петле может быть много сеток, но нет сетки. содержат на одной петле.Проще говоря, это замкнутый путь в цепи.

Поиск петель в электрических цепях

Петли можно найти с помощью следующей фундаментальной теоремы о топологии цепей и сетей

l = b – n + 1

Таким образом, на рис. .

Рис. 4: Поиск петель в электрических цепях

Сетка

Замкнутый контур, в котором нет других петель, или путь, который не содержится на других путях, называется сеткой

Поиск сеток в электрических цепях Рис. : Поиск сеток в электрических цепях

На рис. 5 показано двух сеток.

Полезно знать: Петля может быть сеткой, но сетка не может быть петлей .

Общая схема с 6 узлами, 7 ветвями, 3 петлями и 2 сетками , показанная на рис. 6.

Рис. 6: Схема с 6 узлами, 7 ветвями, 3 петлями и 2 сетками

Связанные сообщения:

Электрические Инженерные специальности | Кафедра электротехники и вычислительной техники

По мере того, как наши студенты получают степень в области электротехники, они могут выбрать специализацию в одной из шести областей.Студенты должны пройти как минимум два курса в рамках выбранной ими специализации. Для вашего удобства в Бакалавриате ведется список специализированных курсов. Области специализации следующие:

Ниже вы найдете информацию о курсах по каждой специализации, включая информацию о наличии курсов. Не забудьте сверить эту информацию с расписанием занятий на Testudo, чтобы получить актуальную информацию о курсах.

Связь и обработка сигналов состоит из двух основных аспектов.Первый – это связь и создание сетей, которые в первую очередь решают задачу эффективной и действенной доставки информации из одного места в другое. Типичными примерами являются высокоскоростные сети, Интернет, сотовая и спутниковая связь, а также Wi-Fi или беспроводные сети. Типичными техническими предметами являются теория информации, цифровая связь, беспроводные сети, сжатие и кодирование, проектирование сетевых протоколов, анализ производительности и безопасность.

Второй аспект – это обработка сигналов и изображений, где основная задача заключается в разработке эффективных и действенных алгоритмов, архитектур и систем для описания и представления сигналов, извлечения информации, восстановления или восстановления контента, а также обработки или объединения сигналов и информации.Типичными техническими вопросами являются обработка сигналов / изображений / видео / речи / звука, радары и гидролокаторы, беспроводная связь, компьютерное зрение, а также судебная экспертиза и обеспечение информации.

Курсы связи и обработки сигналов:

ENEE408G Обработка мультимедийных сигналов (Capstone; только Spring)
Системы связи ENEE420 (только осень)
ENEE425 Цифровая обработка сигналов (осенний / весенний курс)
ENEE426 Коммуникационные сети (только Spring)
ENEE428 Лаборатория коммуникационного дизайна (лаборатория; осенне-весенний курс)
ENEE436 Основы машинного обучения (осенний / весенний курс)

Компьютеры и вычислительные системы пронизывают почти все аспекты современной жизни, от автомобильных систем до систем управления воздушным движением, систем наведения ракет, хирургического оборудования и портативных устройств.Компьютерные микросхемы – это усовершенствованные системы, которые ранее были полностью механическими или электромеханическими. С продолжающимся снижением стоимости цифрового оборудования эта тенденция может только ускориться. Курсовая работа, представленная ниже, является частью специализации компьютерной инженерии в области электротехники.

Курсы компьютерной инженерии:

ENEE 359F Расширенное проектирование системы FPGA с использованием Verilog (лаборатория; осенний / весенний курс)
ENEE408A Микропроцессорная конструкция (Capstone; осенне-весенний курс)
ENEE408C Дизайн современной цифровой системы (Capstone; только осень)
ENEE408D Конструкция СБИС со смешанными сигналами (Capstone; только пружина)
Электровелосипеды ENEE408R (Capstone; только пружина)
ENEE436 Машинное обучение (осенний / весенний курс)
Микропроцессоры ENEE440 (осенний / весенний курс)
Лаборатория микрокомпьютеров ENEE445 (лаборатория; осенне-весенний курс)
ENEE446 Дизайн цифровых компьютеров (осенний / весенний курс)
ENEE457 Безопасность компьютерных систем (только осень)
ENEE459A CAD Tools (курс с 1 кредитом; только осень)
ENEE459B Лаборатория обратного проектирования и обеспечения безопасности оборудования (лаборатория; только осень)
ENEE456 Криптография (только Spring)
Встроенные системы ENEE459V (только летом)

Область управления посвящена принципам и техническим средствам обеспечения того, чтобы физические величины, такие как температура, высота или скорость, должны были вести себя определенным образом с течением времени.От простого термостата в домашней печи до регуляторов крейсерского полета и выбросов в автомобиле, до автопилота в современных реактивных самолетах и космических аппаратах, до управления протезированием в биомедицинских приложениях, устройство управления измеряет поведение системы для определения отклонение от некоторого желаемого поведения, а затем изменяет / корректирует входные данные системы, чтобы приблизить фактическое поведение к желаемому.

Этот фундаментальный процесс обратной связи является ключом к успешной работе огромного количества как инженерных, так и естественных систем.Новые успехи в создании интеллектуальных машин, включая роботов на заводах и в сфере обслуживания, а также автономных транспортных средств, обусловлены достижениями в области науки и технологий управления. Инженеры по контролю также изучают способы постоянной адаптации и модификации таких контуров обратной связи для повышения эффективности систем управления.

Область контроля является сложной и полезной, поскольку наш мир сталкивается со все более сложными проблемами контроля, которые необходимо решать. Непосредственные потребности включают контроль выбросов для более чистой окружающей среды, автоматизацию на заводах, беспилотный космос и подводные исследования, а также контроль сетей связи.Контроль является сложной задачей, поскольку он требует прочных основ в области инженерии и математики, широко использует компьютерное программное и аппаратное обеспечение и требует способности решать и решать новые проблемы в различных дисциплинах, от авиационной до электротехнической и химической инженерии, химии, биологии и т. Д. экономика.

Курсы в области управления:

ENEE408I Создание автономных роботов (Capstone: Fall / Spring Course)
Электровелосипеды ENEE408R (Capstone; только пружина)
Системы управления ENEE460 (только осень)
Лаборатория систем управления ENEE461 (лаборатория; только пружина)
Цифровые системы управления ENEE463 (только пружина)

«У ученых есть идеи; инженеры заставляют их работать», – сказал лауреат Нобелевской премии Джек Килби.Электрофизика – ключевая часть этой концепции. Инженеры, специализирующиеся в области электрофизики, приносят идеи, вытекающие из фундаментальной физики, и работают над их воплощением в практическую реальность. Электрофизика представляет собой пересечение физики с электротехникой и компьютерной техникой, и продукты электрофизики в конечном итоге подходят для других областей электротехники и вычислительной техники, таких как: связь и обработка сигналов, компьютерная инженерия, микроэлектроника и средства управления. Электрофизика является важным компонентом для объединения концепций, основанных на принципах физики, с системной инженерией для создания сложных систем, работающих в реальной жизни.Устройства, пришедшие из электрофизики, встроены почти во всю современную электронику.

Электрофизическое образование и исследования связаны с оптикой, лазерами, детекторами, микроволнами, пучками частиц, нанотехнологиями, магнетизмом и электромагнитными явлениями на всех длинах волн, от рентгеновских лучей до радиоволн. Создание света там, где есть тьма, – это часть того, что делают электрофизики, чтобы улучшить то, как мы видим вещи, большие и малые; передавать информацию любого рода; и обрабатывать материалы, будь то приготовление пищи в микроволновке или даже выполнение лазерной хирургии.

Курсы в области электрофизики:

ENEE407 Лаборатория проектирования и тестирования ВЧ- и СВЧ-устройств (лаборатория; только осень)
Дизайн оптической системы ENEE408E (Capstone; только осень)
Физика ускорителя ENEE408T – Строительство 5 МэВ циклотрона в Мэриленде (Capstone; только Spring)
ENEE486 Лаборатория оптоэлектроники (лаборатория; только осень)
ENEE489A Лаборатория антенн для беспроводной персональной связи (лаборатория; только весна)
ENEE489I Преобразование солнечной энергии (только осень)
ENEE489Q Квантовые явления в электротехнике (только пружина)
ENEE490 Физические принципы беспроводной связи (только осень)
ENEE496 Лазеры и оптика (только пружина)

Интегральные схемы, содержащие миллионы, а вскоре и миллиарды транзисторов с постоянно растущими возможностями, произвели революцию почти во всех областях техники – от компьютеров и средств связи до автомобилей и бытовой техники.Область микроэлектроники традиционно включает изучение физики полупроводниковых устройств, а также разработку и изготовление таких интегральных схем, что делает ее фундаментальной для электротехники. Однако в более широком смысле микроэлектроника все чаще рассматривается на системном уровне, где несколько устройств с разной функциональностью объединяются для создания интеллектуальных датчиков и «микросистем». Один микрочип, содержащий электронные схемы и датчики ускорения, уже отвечает за срабатывание автомобильных подушек безопасности во время аварии.Такие микроэлектромеханические системы (МЭМС) дают возможность объединить многочисленные электронные и физические функции в одном крошечном устройстве, позволяя достижениям в области микроэлектроники коснуться практически всех мыслимых дисциплин.

Курсы в области микроэлектроники:

ENEE408D Конструкция СБИС со смешанными сигналами (Capstone; только пружина)
Электровелосипеды ENEE408R (Capstone; только пружина)
ENEE411 Аналоговая и цифровая электроника II (ранее ENEE419A) (только осень)
ENEE413 Основы твердотельной электроники (ранее ENEE480) (только Spring)
Лаборатория по изготовлению интегральных схем ENEE416 (лаборатория; только осень)
ENEE417 Лаборатория проектирования микроэлектроники (лаборатория; только пружина)

Эта область охватывает производство, распределение и контроль электроэнергии.Энергетические системы включают электромеханические преобразователи, двигатели, генераторы и трансформаторы. Ключевыми техническими проблемами являются стабильность энергосистем, возможные новые источники энергии (например, термоядерная энергия) и новые технологии, такие как поезда на магнитной подвеске и использование высокотемпературных сверхпроводников в электрическом оборудовании.

Курсы в области энергосистем:

ENEE408K Электромобили (Capstone, только осень)
Электровелосипеды ENEE408R (Capstone, только осень)
ENEE473 Лаборатория электрических машин (лаборатория; только пружина)
ENEE474 Power Systems (только осень)
Силовая электроника ENEE475 (только пружина)
ENEE476 Возобновляемая энергия (только осень)
ENEE489I Преобразование солнечной энергии (только осень)
ENEE498K Электромобили (только пружина)

Чем занимается инженер-электрик?

Электротехника восходит к концу 19 века и является одной из новейших отраслей машиностроения.Область электроники зародилась с изобретением в 1904 году Джоном Амброузом Флемингом термоэмиссионной ламповой диодной лампы и была основой всей электроники, включая радиоприемники, телевидение и радары, до середины 20-го века.

Среди наиболее важных пионеров электротехники – Томас Эдисон (электрическая лампочка), Джордж Вестингауз (переменный ток), Никола Тесла (асинхронный двигатель), Гульельмо Маркони (радио) и Фило Т. Фарнсворт (телевидение). Инновационные идеи и концепции были превращены в практические устройства и системы, проложившие путь к тому, что мы имеем и используем сегодня.

Инженеры-электрики работают над различными проектами, такими как компьютеры, роботы, сотовые телефоны, карты, радары, навигационные системы, проводка и освещение в зданиях и другие виды электрических систем.

Инженеры-электрики все больше и больше полагаются на системы автоматизированного проектирования (САПР) для создания схем и компоновки схем, и они используют компьютеры для моделирования работы электрических устройств и систем.

Инженеры-электрики работают в разных отраслях, и требуемые навыки также различаются.Эти навыки могут варьироваться от базовой теории схем до навыков, необходимых для работы менеджером проекта. Инструменты и оборудование, которые могут понадобиться инженерам-электрикам, также разнообразны и могут варьироваться от простого вольтметра до анализатора верхнего уровня и передового программного обеспечения для проектирования и производства.

Должностные обязанности инженера-электрика могут требовать:

Оценка электрических систем, продуктов, компонентов и приложений
Разработка и проведение исследовательских программ
Применение знаний в области электричества и материалов
Подтверждение возможностей системы и компонентов путем разработки методов и свойств испытаний
Разработка электротехнической продукции на основе изучения требований клиентов
Исследования и испытания методов производства и сборки и материалов
Разработка производственных процессов путем проектирования и модификации оборудования
Обеспечение качества продукции путем разработки методов электрических испытаний
Тестирование готовой продукции и возможностей системы
Подготовка отчетов о продуктах путем сбора, анализа и обобщения информации и тенденций
Предоставление инженерной информации путем ответов на вопросы и запросы
Поддержание репутации продукции и компании путем соблюдения федеральных и государственных нормативных требований
Ведение базы данных о продукции путем написания компьютерных программ и ввода данных

Электротехника включает множество дисциплин.Некоторые инженеры-электрики специализируются исключительно на одной дисциплине, в то время как другие специализируются на комбинации дисциплин.

Самые популярные дисциплины:

Инженер-электронщик
Инженеры-электронщики исследуют, проектируют, создают и тестируют электронные системы и компоненты, которые будут использоваться в таких областях, как телекоммуникации, акустика, аэрокосмическое наведение и управление движением, или приборы и средства управления. Эта карьера очень похожа на карьеру инженера-электрика – обе профессии в США взаимозаменяемы.Основное отличие – специализация. В то время как инженеры-электрики заботятся обо всех электрических системах, инженеры-электронщики оттачивают более мелкие детали, такие как отдельные компьютеры, электронные схемы, резисторы, конденсаторы, катушки индуктивности, транзисторы и диоды, и используют свои знания теории электроники и свойств материалов.

Инженер по микроэлектронике
Микроэлектроника – это область электроники, которая связана с изучением и микроизготовлением очень маленьких электронных конструкций и компонентов схем, обычно изготавливаемых из полупроводниковых материалов.Многие компоненты обычной электронной конструкции также доступны в микроэлектронном эквиваленте, который может включать транзисторы, конденсаторы, индукторы, резисторы, диоды, изоляторы и проводники. Инженеры в области микроэлектроники используют специальное оборудование и уникальные методы подключения, такие как соединение проводов, из-за необычно малого размера компонентов, выводов и контактных площадок. По мере совершенствования технологий масштаб микроэлектронных компонентов продолжает уменьшаться, поэтому влияние свойств схемы, таких как межсоединения, может стать более интересным.Задача инженера по микроэлектронике – найти способы минимизировать эти «паразитные» эффекты, создавая при этом меньшие, более быстрые и дешевые устройства.

Инженер по обработке сигналов
Инженер по обработке сигналов анализирует и изменяет цифровые сигналы, чтобы сделать их более точными и надежными. В обязанности входит разработка, управление и обновление цифровых сигналов, а также создание алгоритмов для их более эффективной обработки. Инженер по обработке сигналов может работать в таких областях, как обработка изображений, обработка речи, распознавание образов, проектирование микросхем, разработка радиочастот, обработка биомедицинских сигналов, а также космические и военные приложения, включая спутниковую и мобильную связь.Эффективное использование сигналов достигается за счет реализации точных алгоритмов, закодированных в программных пакетах, с краткими шагами и выводами в реальном времени. Инженеры должны разработать необходимые шаги, предоставить спецификации, спроектировать процессор, который действует как машина, и предварительно смоделировать систему перед производством.

Инженер-энергетик
Инженер-энергетик, также называемый инженером по энергетическим системам, имеет дело с подобластью электротехники, которая включает в себя производство, передачу, распределение и использование электроэнергии, а также электрического оборудования, связанного с этими системами (например, трансформаторы, генераторы, двигатели и силовая электроника).Хотя большая часть внимания энергетиков сосредоточена на проблемах, связанных с трехфазным питанием переменного тока, другая область внимания связана с преобразованием между мощностью переменного и постоянного тока и развитием конкретных систем питания, таких как те, которые используются в самолетах или на электрических железных дорогах. сети. Энергетики большую часть своей теоретической базы черпают из электротехники.

Инженер по контролю
Инженерия управления, или разработка систем управления, обычно преподается вместе с электротехникой во многих университетах. Особое внимание уделяется реализации систем управления, полученных путем математического моделирования широкого диапазона систем.Этот тип инженерной дисциплины использует теорию автоматического управления для разработки контроллеров, которые заставляют системы вести себя определенным образом, используя микроконтроллеры, программируемые логические контроллеры, процессоры цифровых сигналов и электрические схемы. Используя детекторы и датчики для измерения выходной производительности управляемого процесса и обеспечения корректирующей обратной связи, можно достичь желаемой производительности.

Инженер по телекоммуникациям
Телекоммуникационная инженерия – это дисциплина, сосредоточенная на электротехнике и вычислительной технике, которая пытается помочь и улучшить телекоммуникационные системы.Работа инженера по телекоммуникациям будет варьироваться от проектирования базовой схемы до предоставления услуг высокоскоростной передачи данных и надзора за установкой телекоммуникационного оборудования (например, электронных систем коммутации, волоконно-оптических кабелей, IP-сетей и систем микроволновой передачи). Они используют ассортимент оборудования и транспортных средств для проектирования сетевой инфраструктуры (такой как витая пара, коаксиальные кабели и оптические волокна) и предоставляют решения для беспроводных режимов связи и передачи информации, таких как услуги беспроводной телефонной связи, радио и спутниковая связь. связь, Интернет и широкополосные технологии.

Инженер по КИП
Приборостроение берет свое начало как в электротехнике, так и в электронике и занимается разработкой измерительных устройств для измерения давления, расхода и температуры. Короче говоря, эта область имеет дело с процессами измерения, автоматизации и управления, что требует глубокого понимания физики. Инженеры по КИП разрабатывают новые интеллектуальные датчики, интеллектуальные преобразователи, технологию MEMS и технологию Blue Tooth. Можно найти инженеров по КИП, работающих практически во всех обрабатывающих отраслях промышленности, включая сталелитейную, нефтяную, нефтехимическую, энергетическую и оборонную промышленность.

Инженер-компьютерщик
Большинство университетов предлагают компьютерную инженерию как степень, суб-дисциплину электротехники или двойную степень в области электротехники и вычислительной техники. Компьютерные инженеры исследуют, проектируют, разрабатывают и тестируют компьютерные системы и компоненты, такие как процессоры, компьютерные платы, устройства памяти, сети и маршрутизаторы, микрочипы и другие электронные компоненты. Они специализируются в таких областях, как цифровые системы, операционные системы, компьютерные сети и т. Д.Компьютерная инженерия пытается согласовать цифровые устройства с программным обеспечением для удовлетворения научных, технологических и административных потребностей бизнеса и промышленности.

Инженеры-электрики также известны как:
Инженер-электрик Менеджер электрического проекта Инженер

ETD – EED – Код 569

Электротехническое отделение Валлопса (Код 569)

Ночное испытание испытательной машины LDSD со статической стартовой башней для аэростата на Тихоокеанском ракетном полигоне в Кауаи, штат Гавайи

Миссия

Электротехническое отделение Уоллопса отвечает за концепцию, анализ, проектирование, разработку, проверку и внедрение бортовой электротехники / электроники, связи и слежения, а также электрических наземных систем поддержки для миссий, проектов и проектов Полетного комплекса Уоллопса (WFF). технологические инициативы.Заказчиками являются суборбитальные и специальные проекты, миссионерские услуги и научные наблюдения, а также другие программы и проекты НАСА.

Филиал предоставляет электротехнические услуги для разработки летных и наземных электронных приборов, средств связи и слежения для одноразовых ракет-носителей WFF, зондирующих ракет, самолетов, беспилотных летательных аппаратов, аэростатов, малых спутников и специальных космических, воздушных и морских полезные нагрузки.Филиал проектирует, разрабатывает и тестирует системы сбора и хранения данных, системы управления и распределения электроэнергии, системы управления и телеметрии, системы связи и слежения, а также электронику управления пиротехникой и механизмами.

Филиал тесно сотрудничает с офисами программ и проектов WFF для разработки электрических / электронных компонентов / систем, проведения исследований и моделирования, а также технического надзора за подрядчиками. Возможности предоставляются для технологических проектов и летных систем в интеграции и тестировании, разработки летных обвязок, компонентов и упаковки электроники, космической, бортовой и наземной связи, электромагнитной совместимости и радиопомех, а также внедрения наземных систем.

Услуги и возможности для миссии включают управление использованием спектра, анализ бюджета радиочастотных линий и готовность к работе измерительных приборов. Филиал сотрудничает с другими организациями НАСА и государственными учреждениями, а также сотрудничает с национальными лабораториями, университетами и промышленностью в предоставлении этих продуктов и услуг.


11-метровые антенны NEN WGS и AS1	WGS 11m Волоконно-оптические приборы, интегрированные по коду 569

Группа управления филиалом


Лиссет Мартинес Голова	Эми Дэвис Младший руководитель

Свяжитесь с нами
Главный офис: 757-824-1107
Веб-сайт: Скоро
