“Виды. Расположение и проекционная связь видов на чертеже”.

Лекционный материал № 3 Разработка урока. Тема: Виды. Расположение и проекционная связь видов на чертеже.

Цель:

– изучение понятия «вид», его особенностей, правилами оформления на чертеже;

– развитие аналитического мышления, графических умений;

– воспитание культуры труда.

Тип урока: изучения нового материала

Время проведения: 90 мин.

Дидактическое оснащение: презентация на слайдах, модели геометрических фигур (конус, цилиндр, шестигранная призма, пирамида), развертка куба из картона, чертеж на доске, инструкционные карты.

Ход урока:

1. Организационная часть. Проверка наличия и готовность студентов к занятиям. Сообщение темы и цели урока. (2 мин).

1. Повторение изученного, фронтальный опрос по теме (10 мин):

1) Какие конструкторские документы вы знаете?

2) Какова роль стандарта в оформлении конструкторской документации? Что такое ЕСКД?

3) Что такое «формат», какие виды формата вы знаете?

4) Как оформляют формат при выполнении чертежей?

5) Что такое «внутренняя рамка» и «основная надпись» чертежа?

6) Какие типы линий вы знаете, назовите их основные характеристики?

7) Дайте определение термину «масштаб», как масштаб обозначается на чертеже?

1. Изучение нового материала:

-Понятие «вид». Основные виды чертежа. Главный вид.

-Проекционная связь видов на чертеже.

-Дополнительный вид. Правила выполнения дополнительного вида.

-Местный вид. Правила выполнения местного вида.

Вид — изображение видимой части поверхности предмета, обращённой к наблюдателю.

Вид это изображение предметов (изделий) которое выполняться с использованием метода прямоугольного (ортогонального) проецирования. При этом предмет располагают между наблюдателем и соответствующей плоскостью проекций. Пpи постpоении изобpажений пpедметов стандарт допускает пpименение условностей и упpощений, вследствие чего указанное соответствие наpушается. Поэтому получающиеся при пpоециpовании пpедмета фигуpы называют не проекциями, а изображениями. В качестве основных плоскостей проекций принимают грани пустотелого куба, в который мысленно помещают предмет и проецируют его на внутренние поверхности граней. Грани совмещают с плоскостью (см.рисунок). В результате такого проецирования получаются следующие изображения: вид спереди, вид сверху, вид слева, вид справа, вид сзади, вид снизу.

Так как куб имеет шесть граней, то и видов мы получаем шесть.

Вид спереди. Он находится на том месте, где располагается фронтальная проекция. Его также называют главным видом, так как он предоставляет самую полную информацию об изображенном на чертеже предмете. По этой причине расположение детали относительно фронтальной плоскости проекций необходимо осуществлять таким образом, чтобы можно было спроецировать ее видимые поверхности с указанием самого большого количества элементов, определяющих форму. Кроме того, именно главному виду надлежит демонстрировать все особенности формы детали, уступы, изгибы поверхности, силуэт, отверстия, выемки. Это необходимо производить с целью обеспечения максимально быстрого узнавания той формы, которую имеет изображаемое изделие.

Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция

Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция

Вид справа. Находится с левой стороны главного вида

Вид снизу. Размещается над главным видом

Вид сзади. Находится с правой стороны от вида слева

Точно так же, как и все проекции, основные виды находятся в проекционной связи. При составлении машиностроительных чертежей разработчики стараются выбирать как можно меньшее количество видов, и в то же самое время, чтобы форма изображенного предмета была представлена точно и во всех подробностях.

Если мы внимательно посмотрим на виды, представленные на развертке, то увидим что их можно сгруппировать попарно, потому что они как бы дублируют друг друга в зеркальном отражении: вид спереди и вид сзади, вид слева и вид справа, вид сверху и вид снизу. Именно по этой причине на чертеже изображает не шесть видов, а три: вид спереди, вид слева и вид сверху.

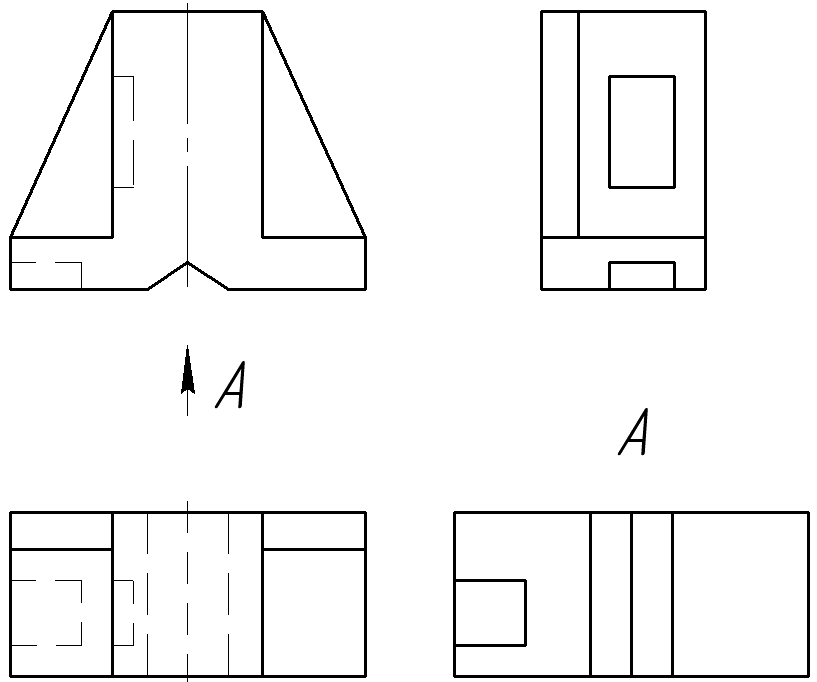

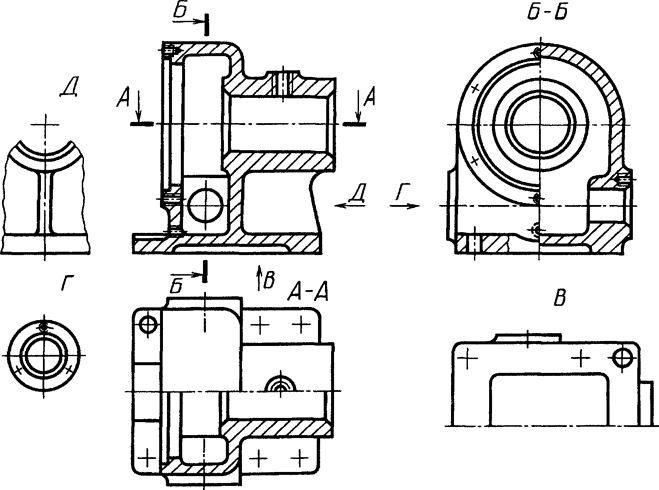

Названия видов на чертежах не надписываются, если они расположены в проекционной связи (см.рисунок). Если же виды сверху, слева и справа не находятся в проекционной связи с главным изображением, то они отмечаются на чертеже надписью по типу «А». Направление взгляда указывается стрелкой, обозначаемой прописной буквой русского алфавита. Когда отсутствует изображение, на котором может быть показано направление взгляда, название вида надписывают. (см.рисунок)

Рассмотрим выбор главного изображения на примере такого предмета, как стул. Изобразим его проекции схематично:

Рассуждаем: функциональное назначение предмета — предмет служит для того, чтобы на нем сидеть. На каком из рисунков данное назначение наиболее понятно — вероятно, это рисунок 1 или 2, 3-й — наименее информативен.

Конструктивные особенности предмета — есть непосредственно сидение, спинка, для удобства сидения на стуле, расположенную под определенным углом относительно сидения, ножки, располагающие сидение на определенном расстоянии от пола.

На каком из рисунков данные особенности наиболее наглядно представлены? Очевидно, что это рисунок 1.

Вывод — в качестве главного вида выбираем проекцию под номером 1, как наиболее информативную и наиболее полно дающую информацию о функциональном назначении стула и его конструктивных особенностях. Подобным образом необходимо рассуждать при выборе главного изображения любого предмета.

Построение видов

Построение видов начинается с мысленного выбора положе­ния детали перед плоскостями проекций. Затем выбирают коли­чество видов, необходимых и достаточных для выявления формы детали, а также способ их построения. Выбор положения детали в системе плоскостей проекций за­висит от ее рабочего положения, способа изготовления на произ­водстве, формы. Например, если деталь изготавливается на то­карном станке, то на чертеже ее ось вращения должна распола­гаться горизонтально. Виды чертежа могут быть выполнены различными способами. Способ приращения Построение видов на основе последовательного вычерчива­ния геометрических тел, составляющих форму предмета. Для того чтобы выполнить чертеж этим способом, необходимо мысленно разделить деталь на составляющие ее простые геометри­ческие тела, выяснив, как они расположены относительно друг друга. Затем нужно выбрать главный вид детали и число изо­бражений, позволяющие понять ее форму и последовательно изобразить одно геометрическое тело за другим до полного ото­бражения формы объекта. Необходимо соблюдать размеры фор­мы и правильно ориентировать ее элементы относительно друг друга (см.таблицу). 2. Способ удаления. При вычерчивании геометрического тела с использованием приема удаления на чертеже последовательно изменяется форма заготовки с помощью удаления объемов схожих с приемами ее обработки точением, сверлением, фрезерованием и т. п. (см.таблицу)

1. Закрепление материала.

1. (см. слайд) Определите, какая геометрическая фигура изображена на чертеже. Объясните свой ответ.

А

Прямоугольный параллелепипед

Б

Шестиугольная призма

В

Пирамида

Г

Пирамида

1. Практическая работа в тетрадях. Постройте три основных вида детали по представленному изображению, нанесите размеры.

1. Завершение урока. Подведение итогов. Объяснение домашнего задания.

Дом.задание:

1. Теория: Боголюбов С.К. «Черчение», стр.31-34;

2. Практическая работа в тетради: карточка-задание (построить три основных вида детали по представленному изображению, нанести размеры)

Используемая литература:

1. Боголюбов С. К. «Черчение»

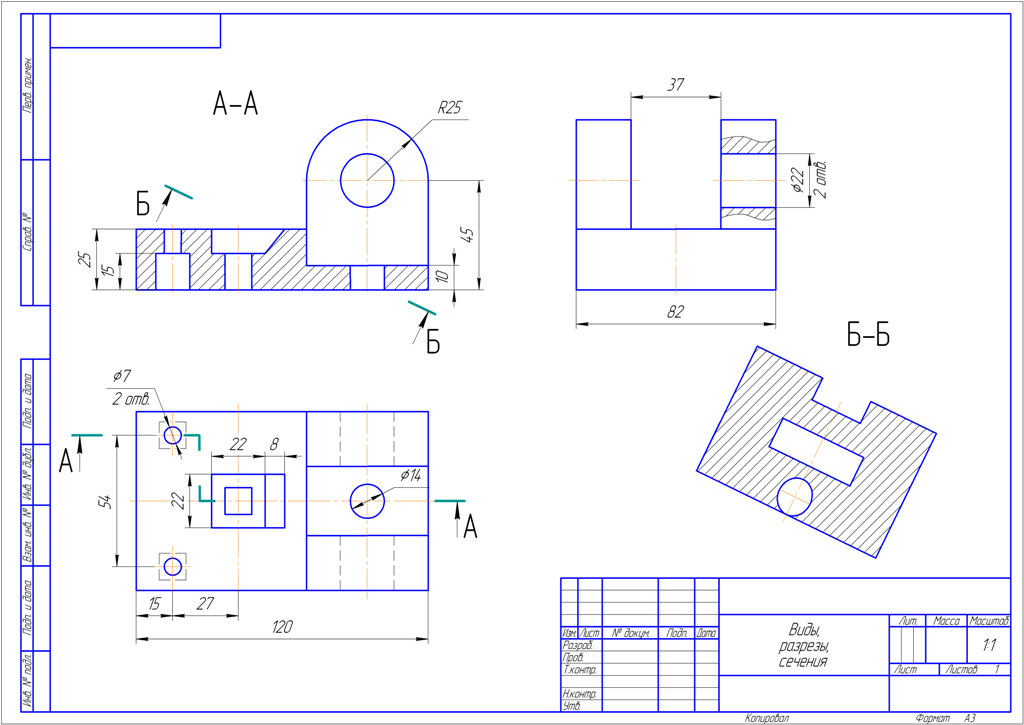

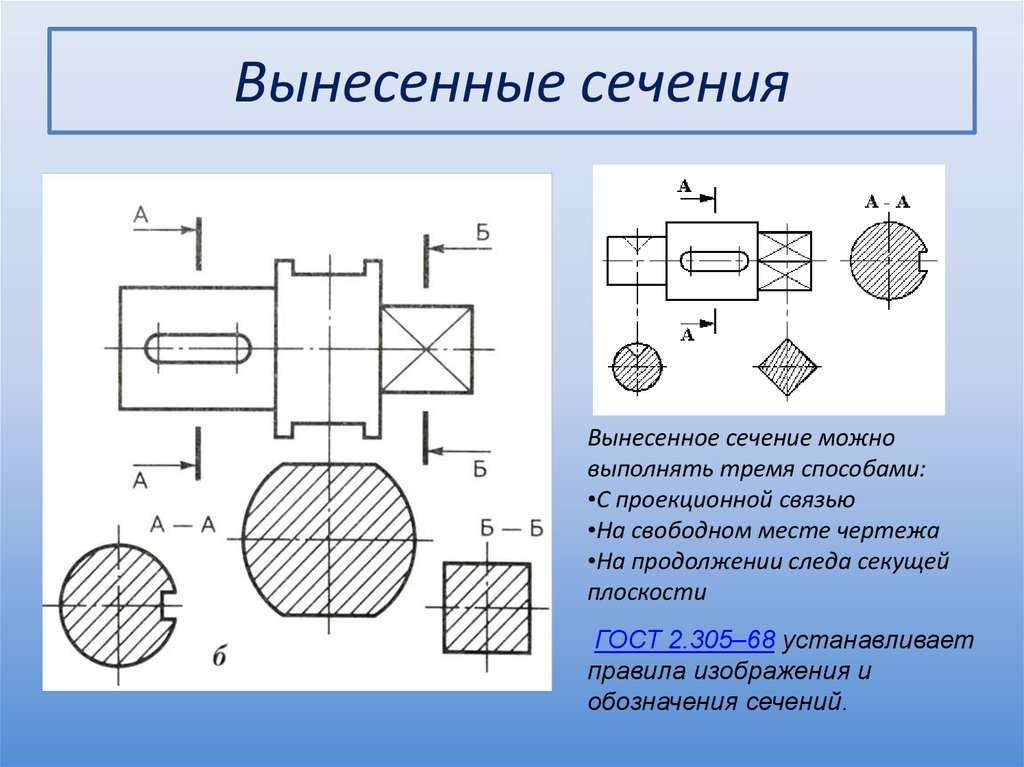

2. Изображения — виды, разрезы, сечения

3. http://cherch.ru/graficheskoe_otobrazhenie/sposobi_postroeniya_vidov_na_chertezhe.html

Проекционное черчение, аксонометрия

---

©dereksiz.org 2023
әкімшілігінің қараңыз

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ Тольяттинский государственный университет Автомеханический институт Кафедра ” Начертательная геометрия и черчение “ МОДУЛЬ №5 ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ, АКСОНОМЕТРИЯ, НАКЛОННОЕ СЕЧЕНИЕ Учебно-методическое пособие к выполнению графических работ г.Тольятти 2008 год УДК 744 ( 075. 8) ББК 30.11 М31 Модуль №5. Проекционное черчение, аксонометрия и наклонное сечение. Учебно-методическое пособие к выполнению графических работ / Сост. Буткова Т.А., Масакова Н.И., Уполовникова Г.Н. Яковлева Т.М.-Тольятти, ТГУ, 2008-С. Содержит сведения и правила построения изображений на технических чертежах, правила оформления чертежей в соответствии с государственными стандартами, примеры решения задач по проекционному черчению, методы построения наглядных изображений деталей. Для студентов технических специальностей высших учебных заведений. Рецензент: к.т.н., доцент Виткалов В.Г. Научный редактор: к.п.н., доцент Варенцова Т.А. Утверждено НМС Автомеханического института ТГУ Тольяттинский государственный университет, 2008 Содержание Содержание 3 Изображения на технических чертежах. 5 1.Основные положения. 5 2.Виды. 6 2.1.Основные виды 6 2.2.Местные виды. 7 2.3. Дополнительные виды. 8 3.Разрезы. 9 3.1. Построение разрезов. 10 3.2 Обозначение разрезов 11 3.3Штриховка материалов в разрезах и сечениях. 12 3.4. Классификация разрезов. 13 3.4.1 Простые разрезы 14 3.4.2. Местные разрезы 16 3.4.3.Соединение части вида и части разреза. 17 3.4.4. Сложные разрезы. 20 4. Сечения 21 4.1. Построение сечений. 21 4.2. Расположение сечений. 22 4.3. Отличие разреза от сечения. 23 4.4. Обозначение сечений. 24 4.5 Некоторые правила построения сечений. 24 5.Выносные элементы. 26 6. Условности и упрощения, применяемые при выполнении изображений 26 7.Содержание заданий 33 7.2. Задание 2 33 7.3. Задание 3 33 7.1. Задача 1. 34 7.2 Задача 2 38 7.3. Задача 3. 40 8. Сведения о поверхностях. 43 Построение линий, принадлежащих поверхностям. 43 Поверхности. 43 8.1. Призма. 44 8.2. Пирамида 44 8.3. Тела, ограниченные поверхностями вращения. 45 8.3.1. Цилиндр вращения. 46 8.3.2.Конус вращения 48 8.3.3. Сфера. 51 9. Примеры выполнения заданий. 52 10.Аксонометрия 58 10.1. Краткие теоретические сведения об аксонометрических проекциях 58 10.2. Рекомендации по выбору аксонометрических проекций 61 10.2.1. Прямоугольная изометрия 62 10.2.2. Изометрия окружности 64 10.3. Этапы выполнения наглядного изображения детали. 69 10.4Прямоугольная диметрия. 74 10.4.1. Построение окружностей в прямоугольной диметрии. 76 10.5.Косоугольная диметрическая проекция (фронтальная) 76 11.Наклонные сечения. 78 Контрольные вопросы 83 Библиографический список 84 Изображения на технических чертежах. 1.Основные положения. Изображения на чертежах в зависимости от содержания разделяют на виды, разрезы, сечения в соответствии с ГОСТ 2.305-68*. Изображения предметов на чертежах получают способом прямоугольного проецирования. За основные плоскости проекций принимают шесть граней куба (рис. 1.1), грани совмещают с плоскостью, как показано на рис. 1.2. Рис.1.1 Рис.1.2 Вид-это изображение обращенной к наблюдателю видимой части поверхности предмета, полученное методом ортогонального проецирования. Изображение на фронтальной плоскости проекций (рис. 1.1) принимается на чертеже в качестве главного вида. Предмет располагают относительно этой плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета. 2.Виды. 2.1.Основные виды Стандарт устанавливает следующие виды, получаемые на основных плоскостях проекций (рис.1.2): вид спереди (главный), вид сверху, вид слева, вид справа, вид снизу, вид сзади. За главный вид принимают тот, который дает наиболее полное представление о форме и размерах предмета. Количество изображений должно быть наименьшим, но обеспечивающим полное представление о форме и размерах предмета. Если основные виды расположены в проекционной связи, то их названия не обозначают. Для наилучшего использования поля чертежа виды допускается располагать вне проекционной связи (рис.2.2). В этом случае изображение вида сопровождается обозначением по типу: 1)указывается направление взгляда 2) над изображением вида наносят обозначение А, как на рис. 2.1. Виды обозначаются прописными буквами русского алфавита шрифтом, на 1…2 размера превышающим шрифт размерных чисел. Рис. 2.1 На рисунке 2.1 показана деталь, для которой необходимо выполнить четыре вида. Если эти виды расположить в проекционной связи, то на поле чертежа они займут много места. Можно расположить необходимые виды так, как показано на рис. 2.1. Формат чертежа уменьшается, но нарушена проекционная связь, поэтому нужно выполнить обозначение вида справа (). 2.2.Местные виды. Местным видом называется изображение отдельного ограниченного места поверхности предмета. Он может быть ограничен линией обрыва (рис.2.3 а) или не ограничен (рис.2.3б). Рис. 2.3 В общем случае местные виды оформляются так же, как и основные виды. Каталог: sites -> sites content -> site83 -> html -> media31630 sites content -> Учебно-методическое пособие по дисциплине «Гражданское и торговое право зарубежных стран» sites content -> Утопия, антиутопия или реальность? Никита Покровский Источник: “Русский журнал” sites content -> Новая постиндустриальная волна на Западе sites content -> Основы боевого применения артиллерийских подразделений sites content -> Правила оказания услуг административно-хозяйственного обслуживания Тольятти 2013 sites content -> Выбор закрытой огневой позиции и подготовка ее к занятию огневыми взводами sites content -> Дисциплины «История и методология строительной науки» Цель и задачи изучения дисциплины жүктеу/скачать 4. 29 Mb. Достарыңызбен бөлісу:

Вставка размеров модели в чертеж SOLIDWORKS

Вставка элементов модели

При определении размеров детали в чертеже SOLIDWORKS стандартным методом является выбор вкладки Аннотации и использование инструмента Smart Dimension. Этот метод дает нам привычное нам серое измерение. Однако, если мы использовали полностью определенные эскизы для создания детали, эти размеры уже существуют. Инструмент «Вставить элементы модели» позволяет нам перенести эти существующие размеры в наши чертежи SOLIDWORKS. В этом руководстве рассказывается, как использовать этот инструмент и какие параметры доступны для получения желаемых размеров.

Рисунок 1. Вставка элементов модели

Выбранные элементы

Используя Вставить элементы модели, вы можете выбирать между двумя различными источниками размеров: вся модель или выбранный элемент.

Если выбрать Selected Feature , можно щелкнуть элемент (в дереве конструирования Feature Manager) или грань/ребро модели в виде чертежа, и SOLIDWORKS заполнит размеры, связанные с выбранным элементом.

Вы можете увидеть разницу между интеллектуальным размером и вставленным элементом модели, так как первый серый, а второй черный. Кроме того, размеры черного полностью параметрические; вы можете дважды щелкнуть размер элемента модели и изменить его, чтобы напрямую изменить деталь (может потребоваться перестроение).

Рисунок 2. Выбранные элементы

Рисунок 3. Цвета размеров. Размеры (серый) и элементы модели (черный).

Когда вы вставляете размеры с помощью Вставить элементы модели , вы можете заметить, что они появляются в странных местах и ​​не выровнены друг с другом. Это связано с настройкой в ​​самом низу FeatureManager элементов модели, в разделах «Параметры». Параметр Использовать размещение размеров в эскизе  вводит размеры в том виде, в котором они показаны в эскизе, из которого они взяты. Если вы отмените выбор этой опции и вставите размеры, вы можете обнаружить, что они имеют более чистый и определенный формат.

Рисунок 4. Настройка включена (слева) и выключена (справа)

Вся модель

Второй вариант ввода элементов модели предназначен для Это добавит все размеры детали из всех элементов и эскизов в чертеж. Один из первых вариантов, который вы можете выбрать, — импортировать элементы во все представления . Это распространит новые размеры на все чертежные виды.

Для дальнейшего уточнения предметов, которые вы приносите, есть три раздела с несколькими категориями «отметок». Первый раздел — это раздел «Размеры» со следующими фильтрами категорий:

• Помечено для рисования
• Не обозначено для рисования
• Количество экземпляров/оборотов
• Допустимые размеры
• Профили отверстий под крепеж
• Отверстия под крепеж
• Обозначение отверстия

Вы также можете выбрать «удалить дубликаты».

В следующем разделе перечислены категории для различных типов аннотаций:

• Примечания
• Отделка поверхности
• Геометрические допуски
• Исходные данные
• Базовые цели
• Символы сварки
• Гусеница
• Концевая обработка

Наконец, сделав выбор, вы можете щелкнуть зеленую стрелку, и SOLIDWORKS отобразит элементы модели. Когда они появляются, может потребоваться некоторая очистка, чтобы получить размеры там, где они должны быть (хотя SOLIDWORKS обычно делает достойную работу по их размещению).

Чтобы отформатировать чертеж в соответствии со стандартами черчения, может потребоваться перемещение размеров между видами чертежа. Удерживая SHIFT, выберите размер, чтобы перетащить его на нужный вид. Чтобы скопировать размер, вместо этого удерживайте клавишу CTRL, чтобы перетащить дубликат размера в другой вид чертежа.

Дополнительные советы по рисованию смотрите в видео ниже.

Дополнительные руководства по SOLIDWORKS

Масштабирование детали в SOLIDWORKS 2 различных способа

SolidWorks Path Path Mate объяснил

Как отражать детали в SolidWorks Два разных способа

Использование косметических нитей: Solidworks Best Practices

SolidWorks Обертка. думаю, что чертежи SOLIDWORKS — это секретные сборки

Несколько дней назад я узнал кое-что о чертежах.

И с тех пор я думаю об этом.

Кажется, что чертежи – это просто сборки под капотом.

Это имеет большой смысл, если объединить все подсказки, которые мы нашли.

Откуда я узнал

Для нашей надстройки для автоматизации рисования Drew мы много работаем над чертежами. Мы постоянно ищем способы оптимизировать, упорядочить и автоматизировать процесс рисования для наших пользователей.

Теперь я проверял кнопки в SOLIDWORKS, которые я редко использую, и нашел эту изящную функцию:

Эта кнопка позволяет фактически повернуть вид чертежа в 3D, например:

Доказательство того, что чертеж SOLIDWORKS на самом деле является сборкой

Посмотреть это видео на YouTube

просмотр 3D-модели. Я понятия не имел!

Очень круто, правда? Мой разум уже был взорван в этот момент.

А потом я все думал об этом.

Доказательство того, что чертежи представляют собой сборки, из шести частей

Часть 1: Формат листа — это вид

При программировании для SOLIDWORKS, как мы делаем здесь, в CAD Booster, вы можете получить первый вид текущего листа с помощью метода GetFirstView. Но этот первый вид — не настоящий вид, это лист.

Из справки по API

До сих пор такое поведение не имело для меня никакого смысла.

Это просто означает, что лист добавляется в качестве первого объекта на лист, а первый вид является вторым объектом. Этот серый прямоугольник невозможно удалить. Вы можете удалить формат листа, но лист останется.

Вы также не можете изменить поворот этого объекта просмотра с помощью кода. Я пытался и потерпел неудачу. Мне бы очень хотелось показать вам повернутый формат листа, но SOLIDWORKS, по-видимому, не позволяет изменять угол.

Часть 2: Каждый лист чертежа представляет собой конфигурацию сборки

Я все еще не уверен на 100% в этом, но вот мои причины думать, что лист на самом деле является конфигурацией:

1. Вы можете просматривать только один лист в время.
2. Вы можете открыть чертеж, загрузив только один или несколько листов. Так же, как вы можете выборочно открыть конфигурацию сборки.
3. Вы не можете подавить чертежный вид. (Тем не менее, вы можете скрыть вид. Я еще этого не знал.)

Таким образом, я пришел к выводу, что SOLIDWORKS добавляет компонент в чертеж/сборку для каждого вида. Затем он подавляет все виды, которых нет на текущем листе, и скрывает их в дереве функций.

Часть 3. Именование экземпляров модели такое же, как и сборки

Для этого я создал чертеж с двумя листами и несколькими видами. Обратите внимание на то, как модели видов пронумерованы с помощью , точно так же, как SOLIDWORKS называет идентичные компоненты в сборке.

Дерево элементов для чертежа

Вы видите тот же шаблон именования, когда скрываете компонент (слева) или тело (справа), щелкнув правой кнопкой мыши вид чертежа и выбрав Свойства.

Часть 4. Имена компонентов имеют один дополнительный уровень в видах

Каждый компонент сборки имеет уникальное имя. В обычной сборке имя компонента, например, Beam<1> (или Beam-1 в API). Если компонент находится внутри узла сборки, добавляется имя узла:  Подсборка<1>/Балка<1> .

Тем не менее, когда вы получаете компоненты в виде чертежа, добавляется еще один слой ! Один и тот же компонент внезапно становится MainAssembly<1>/SubAsse<1>/Beam<1> для первого вида и MainAssembly<2>/etc для следующего вида.

Это означает, что SOLIDWORKS добавляет основную сборку в чертеж каждый раз, когда вы добавляете вид.

Часть 5. Вы можете загружать чертежи в облегченном режиме

Чертежи и сборки — это единственные типы моделей, которые можно загрузить в облегченном режиме . Вы не можете сделать это для частей.

При открытии модели в упрощенном режиме SOLIDWORKS загружает только необходимые данные. Это ускоряет загрузку больших файлов. Затем вы можете выборочно загрузить дополнительные данные для определенных моделей.

Часть 6: Вы создаете эскиз в 3D, а не в 2D

У меня было предчувствие, что это может быть правдой, поэтому было очень здорово найти этому подтверждение. Я хотел знать, что произойдет, если вы создадите эскиз в виде чертежа, а затем повернете этот вид в 3D.

На изображении ниже показано, что произошло. Вы добавляете эскиз с прямоугольником (слева), затем поворачиваете его (посередине). ХА! Эскиз фактически вращается вместе с видом.

Когда вы нажмете OK, SolidWorks вернет эскизу исходную ориентацию (как показано справа).

Самое странное – это плоскость, которая используется для эскиза. Это вид сверху, поэтому я ожидал, что он будет использовать вид сборки сверху. Но на самом деле он использует верхнюю плоскость первого компонента в этой сборке, что вообще не имеет смысла.

Начните использовать библиотеку креплений, которая действительно соответствует стандартам

.

• НЕТ БОЛЬШЕ MATE ошибок

• Сделано для скорости

• Нет лицензионных сборов

Что все это означает

, поэтому, когда мы знаем, что…

1. . конфигурация
2. Вид — это просто компонент сборки с определенным поворотом

Это также означает, что…

1: Проекционные виды связаны друг с другом с помощью сопряжений

Попробуйте повернуть родительский вид с помощью кнопки 3D-поворота. Затем SolidWorks спросит, следует ли также повернуть дочерние виды. По сути, он спрашивает: «Должен ли я сохранять сопряжение расстояния между исходными точками и три параллельных сопряжения между плоскостями?»

2: Обрезанный вид использует вырезание-выдавливание

Еще раз, я поражен. Как можно показать только определенные части сборки и скрыть остальные? Конечно, добавляя вырезание-выдавливание! Просто удалите все, что находится за пределами контура эскиза, включив Обратная сторона для резки .

Это также объясняет, почему вы получаете ошибки нулевой толщины при создании обрезанного вида.

Я попытался позволить SOLIDWORKS доказать это мне, создав обрезанный вид, а затем попытавшись повернуть его. Но затем это всплывающее окно останавливает меня на моем пути.

Черт возьми. Я имею в виду вот этот:

Это увеличивает шансы на то, что я прав, потому что вращение вида покажет разрезание-выдавливание. Это также означает, что все эти представления используют схожие приемы:

1. Подробные представления
2. Разбитые представления
3. Зеркальные представления (я даже не знал, что они существуют, больше информации здесь)
4. Обрезанные представления
5. Отдельные представления

Пустые представления являются исключением. Просто тяжело крутить вид, когда крутить нечего.

Почему это важно для вас

Прежде всего, я действительно хотел поделиться этой информацией со всеми вами.
