Вид справа на чертеже: Как обозначается местный вид на чертеже. Виды изображений изделий на чертеже

Название – вид – Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Название видов, как правило, надписывать не следует, но в строительных чертежах допускается надписывать их е присвоением буквенного, цифрового или другого обозначения.  [1]

Названия видов ( вид спереди, сзади, слева, справа, снизу, сверху) на чертежах надписывать не следует, исключая строительные чертежи, где такая надпись с условным обозначением допускается.  [2]

Названия видов на чертежах не подписывают, если их расположение относительно главного вида ( изображения) соответствует рис. 13.3. Если виды сверху, слева, справа, снизу, сзади смещены относительно главного изображения ( вида или разреза, изображенных на фронтальной плоскости проекций), то направление взгляда указывают стрелкой, обозначаемой прописной буквой, а соответствующие виды отмечают на чертеже надписью по типу А.  [3]

Названия видов на чертежах не подписывают, если они не смещены относительно главного изображения и не отделены от него другими изображениями ( черт.

В противном случае виды отмечают по типу Вид А и указывают направление взгляда на него стрелкой, обозначенной той же буквой ( черт.  [4]

Названия видов пишутся только в тех случаях, когда отсутствует изображение, около которого можно поставить стрелку. При вычерчивании проекций, представляющих собой симметричную фигуру, допускается изображать не всю проек – оиЯк цию, а только несколько больше половины ее ( фиг.  [5]

Название видов на чертежах не надписывают, если они не смещены относительно главного вида, не отделены от него другими изображениями и расположены на одном с ним листе. В противном случае виды отмечают на чертеже стрелкой и прописной буквой ( например, Д, черт. Этой же буквой надписывается и соответствующий вид. Соотношение размеров стрелок, указывающих направление взгляда, приведено на черт.  [6]

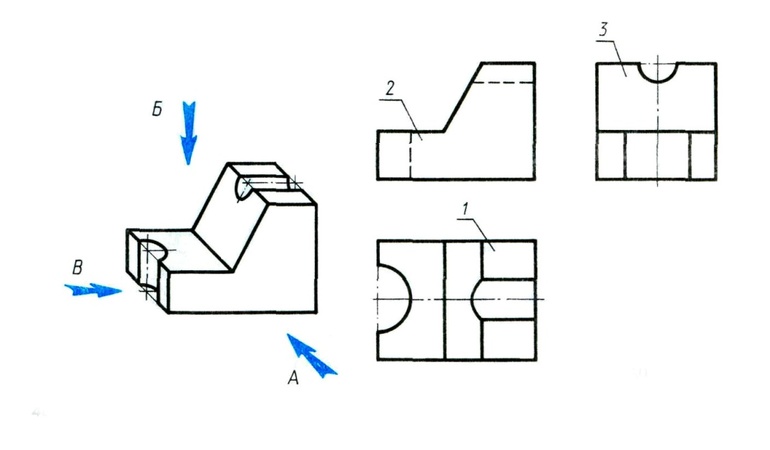

Получение основных видов. а – направление взгляда наблюдатели, определяющее соответствую щие виды – прямоугольные проекции предмета на грани условного представляемого куба отнесения. б – совмещение граней куба вместе с изображениями видов предмета, т. е. видимых частей его поверхности, обращенных к наблюдателю. Основные виды. / – вид спереди. 2 – вид сверху. 3 – вид слева. 4 – вид справа. 5 – вид снизу. fi – вид сзади. Вид сзади можно помещать и рядом с видом справа. На месте вида спереди помещают главный вид, дающий наиболее полное представление о форме и размерах предмета. Названия видов, представленных в проекционной связи, не надписывают. в строительных чертежах допускается надписывать название вида, присваивая ему буквенное или циф ровое обозначение.| Главные изображения. В целях уменьшении количества изображений невидимые части поверхности показывают штриховыми линиями.| Дополнительные виды. а – в проекционной связи с основ ным видом. б – со смещением относительно основного вида и поворотом. В последнем случае необходимы стрелки для указания направления взгляда и соответствующие надписи над дополнительными видами.| Смещение основного вида относительно главного ( вид А и местный вид ( вид Б. Местный вид может быть ограничен также линией обрыва.  [7]

Название вида надписывают, если отсутствует изоб ражение, на котором показано направление взгляда. Название и обозначение вида без указания направления взгляда стрелкой надписывают в строительных чертежах независимо от взаимного расположения видов. В строительных черте жах допускается указывать направление взгляда двумя стрелками.  [8]

Названия видов и сортов растений, овощей, фруктов, цветов в специальной литературе пишутся с прописной буквы, например: малина Мальборо, земляника Победитель, смородина Выставочная красная, слива Никольская белая, морковь Нантская, картофель Эпикур, пшеница Днепровская-521, фиалка Пармская, тюльпан Черный принц.  [9]

Названия видов и сортов растений, овощей, фруктов, цветов в специальной литературе пишутся с прописной буквы, например: крыжовник Слава Никольска, малина Мальборо, земляника Победитель, смородина Выставочная красная, слива Никольская белая, морковь Нантская, картофель Эпикур, пшеница Днепровская-521, фиалка Пармская, тюльпан Черный принц.

 [10]

Названия видов не следует надписывать. Вид сзади разрешается помещать и с левой стороны от вида справа.  [11]

Названия видов на чертежах надписывать не следует, за исключением случаев, когда виды сверху, слева, справа, снизу, сзади не находятся в проекционной связи с главным изображением, отделены от него другими изображениями или расположены не на одном с ним листе, тогда эти виды должны быть отмечены на чертеже надписью по типу Вид А ( рис. 2), а направление взгляда указано стрелкой, обозначенной той же прописной буквой, что и вид.  [12]

Названия видов на чертежах надписывать не следует, за исключением случаев, когда виды сверху, слева, справа, снизу, сзади не находятся в проекционной связи с главным изображением, отделены от него другими изображениями или расположены не на одном с ним листе, тогда эти виды должны быть отмечены на чертеже надписью по типу Вид А ( рис. 2), а направление взгляда указано стрелкой, обозначенной той же пропиской буквой, что н вид.

 [13]

Название видов на чертеже не надписывают, если они не смещены относительно главного изображения. Направление взгляда должно быть указано стрелкой с соответствующей буквой.  [14]

Названия видов на чертежах не подписывают, если их расположение относительно главного вида ( изображения) соответствует рисунку 12.2. Если виды сверху, слева, справа, снизу, сзади смещены относительно главного изображения ( вида или разреза, изображенных на фронтальной плоскости проекций), то направление взгляда указывают стрелкой, обозначаемой прописной буквой, а соответствующие виды отмечают на чертеже надписью по типу А. Чертеж оформляют так же, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним.  [15]

Страницы:      1    2    3    4

Чтение чертежей — Национальная сборная Worldskills Россия

“

Этот урок посвящен чтению чертежей как основополагающему навыку. Сегодня мы рассмотрим основы работы с информацией, указанной на чертеже, в частности с техническими требованиями, видами и разрезами, размерами и допусками.

Глоссарий

Для успешного освоения материала рекомендуем вам изучить следующие понятия:

Требования к заготовке, материалу ее изготовления, свойствам материала готовой детали (твердость, электропроводность, влажность и т. п.), термической обработке

Государственный стандарт, формулирует требования к качеству продукции, работ и услуг, имеющих межотраслевое значение

Разность между наибольшим и наименьшим предельными значениями размеров, которая задается на геометрические размеры деталей и назначается, исходя из технологической точности или требований к изделию

Ручная обработка режущим инструментом, производимая для придания деталям необходимой формы и размеров или для притупления острых кромок деталей

Выемка в детали для установки шпонок, фиксации головок болтов, перемещения смежных деталей и т. д. Бывают прямоугольной формы, в виде «ласточкина хвоста» (трапецеидальные), Т-образные и др.

Паз трапециевидной формы

Видеолекция

Конспект

Чертеж — это графический конструкторский документ, содержащий изображение инженерного объекта.

Основная информация

1.Наименование и материал детали

• Название позволяет определить назначение детали, ее конструктивные особенности.

• Материал определяет технологию обработки, режущий инструмент и режимы резания.

• Масштаб чертежа и масса детали позволяют представить особенности установки детали, подходящее оборудование для обработки, способ транспортировки и установки на станок.


Важно

При отсутствии опыта формат чертежа может ввести в заблуждение. Например, на чертеже формата A4 может быть размещен корпус из стали с габаритным размером 500 мм и массой 200 кг. А формат A2 может быть использован для представления детали из сплава алюминия габаритным размером 40 мм и массой 90 г

2. Рабочее полеОсновное представление о детали получают из видов, разрезов и сечений, а также технических требований.

Требования могут отражать следующую информацию:

• термическая обработка детали и ее поверхностей;

• покрытия, в том числе покраска;

• маркировка изделия;

• неуказанные отклонения размеров;

• неуказанные отклонения формы и расположения;

• размеры для справки;

• размеры, определяемые геометрией инструмента.


Важно

Зачастую размеры, замыкающие размерную цепь, получаются при обработке прочих элементов детали

Представление деталей на чертеже

Стоит определить виды как проекции изображения детали на соответствующую плоскость под прямым углом.

Основными называют виды, спроецированные на плоскости проекции. К ним можно отнести:


• фронтальную плоскость, а также как результат проецирования вид спереди, иначе определяемый как главный вид, и вид сзади;

• горизонтальную плоскость, которая определяет виды сверху и снизу;

• профильную плоскость, определяющую виды слева и справа.



Дополнительные виды представляют собой изображение предмета или его части на плоскости, не параллельной основным проекционным плоскостям. Они используются, когда невозможно при помощи основных видов отобразить элементы детали без искажения формы или размеров.

Важно

Дополнительный вид обозначается буквой, а стрелкой обозначают направление взгляда. Вид может быть повернут, в таком случае добавляется знак «повернуто»

Размеры

Для указания размеров, скрытых от взгляда, на видах используют разрезы и сечения.

1. Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями. На разрезе показывают, что расположено в секущей плоскости и за ней. Разрезы бывают различных видов и делятся на простые и сложные в зависимости от использования одной или нескольких секущих плоскостей соответственно.

2. Сечение — изображение, на котором показывают только то, что попадает непосредственно в секущую плоскость.


• Положение секущей плоскости показывают на основном чертеже толстой разомкнутой линией.

• Направление взгляда показывают стрелками, перпендикулярными штрихам.

• Имя секущей плоскости обозначается прописными буквами русского алфавита.


Пример

1. Наименование детали — «Поворотная колонна».

2. Материал заготовки — сплав на основе алюминия Д16Т.

3. Заготовка определена ГОСТ 17 232−99.

4. Масса детали — 2,36 кг. Масштаб — один к одному (1:1) для чертежа формата A1.

5. Чертеж распечатан на формате A3. Таким образом, реальные размеры детали в 4 раза больше, чем изображение на чертеже.


Рабочее поле. Технические требования

1. Информация о неуказанных отклонениях размеров. Их можно взять из таблицы допусков. Размер определяется номинальным значением и допустимыми отклонениями от него.


Важно

Невозможно измерить элемент детали абсолютно точно. Действительный размер, получаемый при измерении, ограничивают диапазоном, который позволит использовать деталь в узле по назначению, обеспечив собираемость изделия и заложенный срок эксплуатации. Допуск может быть задан как верхним и нижним отклонениями рядом с номинальным размером, так и в буквенно-числовом виде

2. Необходимость притупить острые кромки. Это по возможности делается при обработке на станке, однако часто без слесарной обработки не обойтись.

3. Шероховатость. Это размер микронеровностей, получаемых при изготовлении. Исходя из шероховатости, определяется технология изготовления, инструмент и режимы резания. Мы будем говорить о средней шероховатости (Ra). Для поверхностей, получаемых на современном оборудовании, достижима шероховатость Ra = 0,2 мкм, где число определяет среднеарифметическое отклонение от заданного профиля в микрометрах на определенной длине. В нашем случае поверхности с неуказанными значениями должны иметь шероховатость не выше 6,3 мкм.


Важно

Шероховатость может как регламентировать определенную поверхность, так и быть заданной для всех поверхностей детали с неуказанными значениями и располагаться в верхнем правом углу рабочего поля чертежа

Виды и разрезы


Здесь определены габаритные размеры, максимальная длина и высота детали, длина паза «ласточкин хвост», расположение посадочного отверстия и отверстий под крепеж.

В–В — простой разрез в одной плоскости, определяющий размеры посадочного и крепежных отверстий.


Г–Г — сложный ступенчатый разрез, определяющий отверстия под крепеж и размеры прочих элементов.


Форма и размеры «ласточкина хвоста» определены на местном виде Б.


Важно

Обратите внимание на дополнительный вид А. На чертеже он расположен под главным видом. Здесь присутствуют размеры, определяющие еще один габаритный размер детали, а также форму и расположение отверстия диаметром 40 мм. Кроме того, мы видим расположение резьбовых отверстий

Разрез Д–Д повернут. Это видно из соответствующего обозначения. Разрез определяет оставшиеся размеры паза «ласточкин хвост», а также размеры резьбовых отверстий.


Этих данных достаточно, чтобы определить требуемую заготовку, технологию обработки, оборудование, режущий и контрольно-измерительный инструмент.

“

Сегодня мы поговорили о чтении чертежа и рассмотрели этот процесс с точки зрения изготовителя. Мы познакомились с техническими требованиями, указанными на чертеже, и применили полученные знания на примере. Прежде чем приступить к следующему уроку, предлагаем проверить ваши знания, выполнив несколько заданий.

Интерактивное задание

Для закрепления полученных знаний пройдите тест

Стартуем!

Режимы резания и материал детали


Шероховатость поверхностей

Термическая обработка, покрытие поверхностей, маркировка, прочие требования

Фамилии и инициалы лиц, разрабатывающих, проверяющих и утверждающих чертеж

Дальше

Проверить

Узнать результат

Основной вид


Вспомогательный вид


Разрез

Сечение

Дальше

Проверить

Узнать результат

Вид спереди (главный вид) и вид сзади


Вид слева и вид справа


Вид сверху и вид снизу

Вид сверху и вид спереди (главный вид)

Дальше

Проверить

Узнать результат

Блеск поверхности


Размер микронеровностей поверхности

Поверхностная твердость

Склонность поверхности к получению царапин, задиров и прочих дефектов при работе

Дальше

Проверить

Узнать результат

К сожалению, вы ответили неправильно на все вопросы

Прочитайте лекцию и посмотрите видео еще раз


Пройти еще раз

К сожалению, вы ответили неправильно на большинство вопросов

Прочитайте лекцию и посмотрите видео еще раз


Пройти еще раз

К сожалению, вы ответили неправильно на большинство вопросов

Прочитайте лекцию и посмотрите видео еще раз


Пройти еще раз

Неплохо!

Но можно лучше. Прочитайте лекцию и посмотрите видео еще раз

Пройти еще раз

Отлично!

Вы отлично справились. Теперь можете ознакомиться с другими компетенциями

Пройти еще раз

проекций и просмотров | Инженерное проектирование

Трехмерный объект может быть представлен в одной плоскости, например, на листе бумаги, с использованием проекционных линий и плоскостей. Вся теория проекций основана на двух переменных: линия взгляда t (проекционные линии) и плоскость проекции .

Линия прямой видимости (LOS) — это воображаемая линия между глазом наблюдателя и объектом. Плоскость проекции (то есть плоскость изображения или изображения) — это воображаемая плоская плоскость, на которую проецируется изображение. Проекция создается путем соединения точек, в которых линии взгляда пересекают плоскость проекции. В результате 3D-объект преобразуется в 2D-вид.

Если расстояние от наблюдателя до объекта бесконечно, то линии проекции предполагаются параллельными, а проекция называется параллельной проекцией. Параллельная проекция орфографическая , если плоскость проекции расположена между наблюдателем и объектом, и эта плоскость перпендикулярна параллельным лучам зрения.

Технику параллельного проецирования можно использовать для создания как многоракурсных, так и графических (изометрических и наклонных) видов.

1. В мультиракурсной ортогональной проекции (подробности см. ниже) поверхность объекта и плоскость проекции параллельны, и вы видите только два измерения.
2. В изометрическом виде (орфографическом) поверхность больше не параллельна плоскости проекции, а последняя перпендикулярна лучам зрения, при этом видны три измерения.
3. В косой проекции (неортогональной) поверхность объекта и плоскость проекции также параллельны, но линии визирования не перпендикулярны плоскости проекции, и вы снова можете видеть три измерения.

Если расстояние от наблюдателя до объекта конечно, то линии проекции не параллельны (поскольку все линии взгляда начинаются в одной точке), и рисунок классифицируется как перспективная проекция . В перспективе поверхность объекта и плоскость проекции также могут быть параллельны.

Мультивидовая проекция

Изменяя положение объекта относительно линии взгляда, вы можете создавать разные виды одного и того же объекта. Рисование более чем одной грани объекта путем поворота объекта относительно линии взгляда помогает понять трехмерную форму. Имея несколько видов на одном чертеже, вы используете концепцию многоракурсная проекция , основанная на методе ортогональной (параллельной) проекции, где

• плоскость проекции расположена между наблюдателем и объектом,
• плоскость проекции перпендикулярна параллельным лучам зрения, а
• объект ориентирован так, что показаны только два его измерения.

Основные принципы создания многоракурсных проекций

Плоскость проекции можно ориентировать для получения бесконечного числа видов объекта. Однако наиболее распространенными видами являются шесть взаимно перпендикулярных видов, которые создаются шестью взаимно перпендикулярными плоскостями проекции:

• Вид спереди — тот, который показывает большинство функций или характеристик.
• Вид слева — показывает, что становится левой стороной объекта после установления положения вида спереди.
• Вид справа — показывает, что становится правой стороной объекта после установления положения вида спереди.
• Вид сверху — показывает, что становится верхней частью объекта после определения положения вида спереди.
• Вид снизу — показывает, что становится нижней частью объекта после установки положения вида спереди.
• Вид сзади — показывает, что становится задней частью объекта после установки положения вида спереди.

В качестве основного вида (вида спереди) обычно выбирают наиболее информативный (наглядный) вид изображаемого объекта. Это вид A , связанный с соответствующим направлением обзора A , и он обычно показывает объект в рабочем, производственном или монтажном положении.

Виды на чертежах и соответствующие направления взгляда

Положения других видов относительно главного вида на чертеже зависят от метода проецирования.

Количество видов и разделов должно быть ограничено до минимума, необходимого для полного представления объекта без двусмысленности.

Следует избегать ненужного повторения деталей.

Обычное размещение видов

Как правило, трех видов объекта достаточно, однако чертеж должен содержать столько видов, сколько необходимо для иллюстрации детали, обычно под прямым углом друг к другу.

Фронтальная плоскость проекции

В многоракурсной проекции объект просматривается перпендикулярно основным граням, так что в каждом виде отображается только одна грань объекта. Фронтальная плоскость проекции — это плоскость, на которую проецируется вид спереди многовидового чертежа.

В виде спереди вы можете видеть высоту и ширину объекта, но вы не можете видеть его глубину .

Горизонтальная плоскость проекции

Вид сверху проецируется на горизонтальную плоскость проекции , которая является плоскостью, подвешенной над верхней частью объекта и параллельной ей.

Вид сверху объекта показывает размеры ширины и глубины .

Профильная плоскость проекции

На многовидовых чертежах вид справа является стандартным видом сбоку. Вид справа проецируется на правая плоскость профиля проекции, которая представляет собой плоскость, параллельную правой стороне объекта. Однако вы также можете использовать вид слева, если он более нагляден и информативен. Более того, при необходимости вы можете включить оба вида сбоку в один чертеж.

Вид сбоку объекта показывает размеры глубины и высоты .

Трехракурсный многоракурсный чертеж является стандартом, используемым в технике и технологии, потому что часто другие три общих вида являются зеркальными отображениями и не добавляют знаний об объекте.

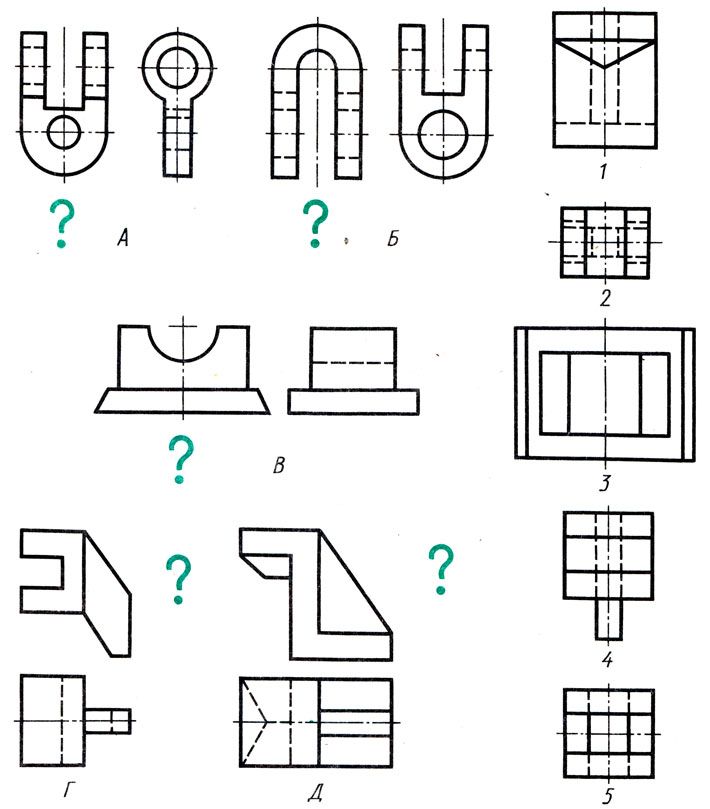

Стандартные виды, используемые в чертеже с тремя видами , это

• верх,
• спереди и
• видов справа,

расположены, как показано на рисунке:

Размер ширины является общим для видов спереди и сверху. Размер высоты является общим для видов спереди и сбоку. Размер глубины является общим для видов сверху и сбоку.

Для простых деталей часто бывает достаточно одного или двух видовых чертежей. На чертежах с одним видом третий размер может быть выражен примечанием или описательными словами, символами или аббревиатурами, такими как Ø, HEX и т. д.

Квадратные сечения могут быть обозначены светлыми пересекающимися диагональными линиями, как показано выше, что применимо независимо от того, параллельна ли поверхность плоскости чертежа или наклонена.

Другой пример чертежа с одним видом:

Дополнительные виды могут быть добавлены, если они улучшают визуализацию.

Виды также следует выбирать таким образом, чтобы по возможности избегать скрытых характерных линий. Это означает, что должен быть показан наиболее описательный вид .

Кроме того, необходимо выбрать минимальное количество просмотров, необходимое для полного описания объекта. Удалите виды, которые являются зеркальным отображением других видов.

Почему техника многоракурсных чертежей так важна?

Чтобы произвести новый продукт, необходимо знать его истинные размеры, а истинные размеры не представлены должным образом на большинстве графических чертежей. Например, фотография представляет собой живописное перспективное изображение. Однако, как видите, t изображение искажает истинные расстояния, а последние необходимы для производства и строительства , и в данном примере речь идет о ширине дороги, а не о столбе!



В машиностроении перспективные проекции искажают измерения.

Как видите, два измерения ширины на виде спереди блока кажутся разными по длине в перспективной проекции. Другими словами, равные расстояния не кажутся равными на чертеже в перспективе.

Таким образом, поскольку проектирование и технология зависят от точного описания размера и формы для проектирования, наилучшим подходом является использование метода параллельного проецирования (ортогональное проецирование) для создания чертежей с несколькими видами, где каждый вид показывает только два из трех измерений. (ширина высота Глубина).

Подводя итог :

Преимущество многоракурсных чертежей по сравнению с графическими чертежами заключается в том, что многоракурсные чертежи показывают истинный размер и форма различных особенностей объекта, тогда как изображения искажают истинные размеры, которые имеют решающее значение в производстве и строительстве.

1

^st & 3 ^rd Уголки (стеклянная коробка)

Что именно разместить на правом боковом выступе?

Это то, что мы можем видеть с левой стороны или с правой стороны объекта?

Ответить на эти вопросы можно двумя способами, основанными на двух разных принципах

• Проекция под первым углом
• Проекция под третьим углом .

Третий угол используется в Канаде и США. Первый угол используется в Европе.

В ортогональной проекции третьего угла можно предположить, что объект заключен в стеклянную коробку.

Каждый вид представляет то, что видно, если смотреть перпендикулярно на каждую сторону коробки.

Результирующие представления идентифицируются по именам, как показано.

Виды спереди, сзади и сбоку иногда называют eleva ts , например, вид спереди. Вид сверху можно назвать планом .

При желании вид сзади может быть показан в обоих направлениях – в крайнем левом или крайнем правом углу. Когда нецелесообразно показывать вид сзади в крайнем левом или правом углу из-за длины детали, особенно с панелями и монтажными пластинами, вид сзади не следует проецировать вверх или вниз, так как это приведет к тому, что он будет показан вверх ногами. вниз.

Вместо этого он должен быть нарисован так, как если бы он был проецирован вбок, но расположен в каком-то другом положении, и должен быть четко помечен как ЗАДНИЙ ВИД УДАЛЕН.

В орфографических проекциях первого угла объект считается перевернутым на любую сторону, так что правая сторона объекта отрисована слева от фасада:

Обязательно указывать метод многоракурсной проекции путем включения соответствующего проекционного символа ISO (Международной организации по стандартизации) – усеченный конус :

Этот символ следует поместить в правом нижнем углу чертежа в основной надписи или рядом с ней.

Аксонометрическая проекция

Это одна из проекций графических чертежей, которые используются в иллюстративных целях, в качестве учебных пособий, чертежей установки и обслуживания, проектных эскизов и т.п.

Греческое слово аксон означает ось и метрика означает измерять. Аксонометрическая проекция — это метод параллельного проецирования, используемый для создания графического рисунка объекта путем вращения объекта на оси относительно плоскости проекции .

Аксонометрические проекции, такие как изометрическая , диметрическая и триметрическая проекции являются ортогональными, в том смысле, что все линии проекций параллельны, но угол обзора выбран таким образом, чтобы три грани прямоугольного объекта были показаны в одном представлении.

Аксонометрические чертежи классифицируются по углам между линиями, составляющими аксонометрических осей . Аксонометрические оси — это оси, которые встречаются и образуют угол объекта, ближайший к наблюдателю.

Когда все три угла не равны, рисунок классифицируется как триметрический . Когда два из трех углов равны, рисунок классифицируется как диметрический . Когда все три угла равны, рисунок классифицируется как 9.0009 изометрический .

Хотя существует бесконечное количество положений, которые можно использовать для создания такого рисунка, используются лишь немногие из них.

Увеличенный

Деталь

Для устранения скученности деталей или размеров можно использовать увеличенный удаленный вид.



• Увеличенный вид должен быть ориентирован так же, как и основной вид,
• должен быть показан масштаб увеличения, а
• оба вида должны быть обозначены одним из способов, показанных на рисунках, – линией выноски или линией окружности. Окружность, охватывающая область на основном виде, должна быть нарисована тонкой линией.

технический чертеж – Нахождение изометрического вида объекта с вида спереди и справа

спросил 1 год, 3 месяца назад

Изменено 1 год, 3 месяца назад

Просмотрено 568 раз

$\begingroup$

Мне нужно нарисовать изометрический вид и вид сверху объекта, учитывая только вид спереди и справа.

Я понимаю, как соотносятся друг с другом другие грани этих взглядов. Я просто не понимаю, что делать с этой поверхностью (выделено красным).

• технический чертеж
• чертеж
• чертеж

$\endgroup$

4

$\begingroup$

Моя интерпретация следующая (размеры не совсем точны).

$\endgroup$

$\begingroup$

Я вижу 4-решения. Я добавил прямые линии (в GIMP), чтобы изобразить скошенные лица. Либо оригинал, опубликованный NMech, либо обе поверхности скошены, также являются жизнеспособными альтернативами.

(Как заметил NMech, они могут иметь кривизну (за исключением того, что вам, возможно, придется показать центр дуги, если только они не были b-сплайнами (?).)

$\endgroup$

1

$\begingroup$

Мой снимок на “вид сверху”.
