Ответ к предыдущему вопросу про вид справа/вид слева. Но сначала еще…

[Jan. 20th, 2012|01:01 pm]

panda_pandus

Ответ к предыдущему вопросу про вид справа/вид слева. Но сначала еще один вопрос.
Вот еще одна фотография машины. Теперь откуда вид?

Это вид спереди, вид сзади, вид слева, вид сверху, вид изнутри?
Попробуйте догадаться, не заглядывая под кат.

Скорее всего, большинство скажут, что это вид спереди. С этим трудно не согласиться.
В этом случае на фотографии в предыдущем посте был изображен вид справа.

В соответствии с “ГОСТ 2.305-68: Единая система конструкторской документации.

Изображения – виды, разрезы, сечения” объект может быть изображен в шести видах: главный вид (он же вид спереди), вид сверху, вид снизу, вид слева, вид справа, вид сзади.

При этом ГОСТ строго определяет, как эти виды соотносятся между собой.
ГОСТ с поясняющими картинками можно почитать вот тут: http://armtorg.ru/articles/item/661/
Хотя картинки в нем мерзкие, приходится долго на них пялиться, чтобы что-нибудь понять.

Пример корректного обозначения видов, тоже вызывающий диссонанс нелогичностью вида слева:

Пример, не вызывающий диссонанса:

Потому что телевизор, в отличие от машины и танка, не ездит. И мы не пытаемся представить, где у нас было бы лево, а где право, если бы мы сели внутрь телевизора лицом к экрану.

Хотя на самом деле мы можем принять любой вид за вид спереди, и уже относительно него определять вид слева и вид справа. Если мы хотим, чтобы фотография из предыдущего поста была видом слева, то видом спереди мы должны считать вид уезжающей от нас машины.

Comments:

Я же сказала, что Панда всех разводит!

Да я никогда никого не развожу! Я развожу только спирт водой!

Черт, как все забылось со времен общения с чертежами. Почему-то был абсолютно уверен, что на виде сверху перед представлен вверху чертежа. А оно вона как…

From: pcxt
2012-01-20 10:06 am (UTC)

(Link)

Занятно 🙂
Действительно, всё пляшет от того, что на виде сверху морда направлена вниз.

Вот оно как!

Наверное в ГОСТе на конструкторскую документацию именно такое правило, потому что не всякое изображаемое устройство или деталь имеет некую естественную ориентацию, так что где у устройства собственное право и лево, перёд и зад — не всегда понятно. Поэтому наименования видов однозначным и универсальным образом привязываются друг к другу и не зависят от естественной собственной ориентации изображаемого объекта, даже если она существует. Наверное, так…

И при этом наименования и привязку видов выбрали так, что объекты, которые имеют естественную ориентацию, не получается привязать к видам “естественным образом”.

То есть когда в метро объявляют “платформа справа”, надо быть предельно осторожным – а вдруг машинист знает ГОСТ.:)

Так я и не усек логики в назывании изображения правого бока телевизора видом слева.

Вот я бы все-таки этот бок телевизора назвал левым (в отличие от машины)
Если ты только что вытер пыль с телевизора, и тебе кто-то говорит: “на левом боку телевизора еще пыль осталась” – куда дернется твоя рука с тряпкой?

Хотя да, вспомнил теперь: когда в “Науке и жизни” учили собирать кубик Рубика, именно так, как в ГОСТе обозначали грани куба – и это совершенно не вызывало дискомфорта.

Не вызывало, потому что у кубика Рубика нет собственных естественно присущих его граням ориентационных наименований. А у сторон танка такие естественно присущие наименования есть (в силу очевидности переда, зада, верха и низа), и они частично конфликтуют с универсальными гостовскими. Наблюдатель кубика не склонен представляет себя сидящим внутри кубика, а наблюдатель танка — склонен представлять.

Кстати, имею спросить (или даже возразить).

Исходный вопрос был ведь сформулирован не про конструкторскую документацию (которая регулируется гостами), а про бытовую или журнальную фотографию, например, сделанную по редакционному заданию какого-то издания для автомобилистов. Наименования редакционных снимков не стандартизованы, и редакции не обязаны следовать чертежным гостам.

Вот как журналы называют виды на таких фотографиях? Как в госте (как бы, действуя академически)? или как народ в массе своей наивно ожидает, вообража себя сидящим в машине (то есть, действуя естественно с точки зрения интуиции большинства людей, но супротив госта)?

Вообще, я обнаружил, что неправильно называю виды, как раз на примере чертежа. Решал задачку на braingames.ru, где приведен чертеж фигуры в трех проекциях – две проекции нарисованы, а третью требуется дорисовать, догадавшись, как она может выглядеть. Сдал решение, а мне его не зачли, заявив, что я нарисовал зеркальный вариант. Я стал спорить (еще не зная ГОСТа), и в качестве аргумента как раз привел ту самую фотографию машины из предыдущего поста, ехидно спросив: “А это вы тоже назовете видом справа?”. На что модератор мне уверенно заявил, что да, на фотографии машины несомненно изображен вид справа. Я удивился и стал разбираться. Оказалось, что он был прав – по крайней мере насчет чертежа.

Белка, вид справа ;-P

Просто жизнь ушла вперёд от ГОСТа. Раньше, когда писался ГОСТ, большинство были пешеходами, сейчас – большинство водители. Соответственно, смотрят с другого ракурса.

Ну либо, действительно, надо было выработать универсальную систему для всех предметов – вне зависимости от того, может ли внутри предмета сидеть человек.

“ГОСТ” этот наверняка слизан, как вся механическая сторона жизни, с какой-нибудь английской традиции рисования парусных лодок. Не из своего же пальца советский инженер его высосал. Оригинальный, назовём его “английским” метод тоже не спущен людям господином Шивой, а выдуман каким-нибудь Лордом Стандардом путём высасывания из вынутого из интимного лордова места пальца. Может быть, имело место и подкидывание монеты тоже.
Пешеходы и водители — концепция во временном контексте бессмысленная. Человек начал рисовать задолго до того как начал изобретать. Палец лорда — единственный источник всего процветающего на этой планете идиотизма.

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection. description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}
{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}
{{l10n_strings. AUTHOR}}
{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}
Расположение основных видов на чертеже

Дана схема расположения основных видов на чертежах [c.142]
Совмещение этих граней с плоскостью, определяющее расположение шести основных видов на чертеже, изображено на рис. 199, б. ГОСТ допускает перемещение грани, обозна- [c. 99]
В результате получается указанное на рис. 271 расположение основных видов, называемых вид спереди (на V), вид сверху (на Н). вид слева (на ). вид справа (на 5), вид снизу (на Т), вид сзади (на В). Вид спереди иначе называют главным видом, так как изображение на фронтальной плоскости проекций принимается на чертежах в качестве главного. [c.154]
Однако не всегда на чертеже требуется помещать все перечисленные выше проекции. Изображая предмет простой формы, можно ограничиться тремя или двумя видами, а иногда и одним (например, плоские детали из листового материала). В то же время при изображении предмета сложной формы иногда недостаточно этих шести согласованных между собой основных проекций. Тогда строят дополнительные проекции (включая разрезы, сечения и др.), число которых неограничено. И если указанный порядок расположения основных проекций (при любом их количестве — от двух до шести) обязателен, то дополнительные проекции могут быть расположены в любом свободном месте поля чертежа. Взаимное расположение шести основных проекций на чертеже обусловлено правилами прямоугольного проектирования, которые заключаются в следующем. [c.35]
На чертежах встречаются три случая нарушения проекционной связи в расположении основных видов [c.152]
Основные виды получают в результате прямоугольного проецирования предмета на шесть плоскостей проекций (рис. 207). Количество изображений на чертеже должно быть наименьшим и в то же время достаточным для получения исчерпывающего представления об изображаемом предмете. На машиностроительных чертежах не проводят оси проекций и линии связи проекций. Для соблюдения проекционной связи между отдельными видами используют центровые линии и оси симметрии. Названия видов на чертежах не подписывают, если они расположены в проекционной связи, как показано на рис. 207. Если один из видов расположен не в проекционной связи, то изображение сопровождается надписью Вид А, подчеркнутой тонкой линией, а направление взгляда указывают стрелкой с той же прописной буквой. Соотношение размеров стрелки показано на рис. 208. [c.163]

Дополнительный вид. Если какую-нибудь часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных основным плоскостям Проекций (рис. 3.7…3.9). Дополнительный вид на чертеже отмечают прописной буквой, а у связанного с дополнительным видом изображения предмета ставят стрелку, указывающую направление взгляда, с соответствующим буквенным обозначением Б на рис. 3.7, 3.8). Если дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят (рис. 3.9). [c.42]
В пятом примере показано зубчатое колесо. Окружность вершин зубьев изображают сплошной основной линией. Делительная окружность изображается линиями по типу осевых тонкими сплошными линиями допускается обозначать окружность впадин (подробнее см. 46). Отметим, что вид слева здесь дан только для пояснения условного изображения зубьев. Обычно на чертежах таких деталей этот вид заменяют изображением только контура отверстия и шпоночного паза для простановки его размеров. Если требуется пояснить расположение шпоночного паза относительно других элементов (например, отверстий облегчения), вид слева дают полностью. [c.53]
Изображение на дополнительные плоскости. Надо исключать на чертеже те изображения, в которых отдельные элементы изделия, расположенные под углом к основным плоскостям проекций, проецируются с искажением. Их следует заменять оптимальными изображениями на дополнительную плоскость, как наиболее простыми, выразительными и нетрудоемкими. Изображения на дополнительных плоскостях позволяют видеть без искажения все элементы изделия, облегчают простановку размеров и чтение чертежа. Иногда изображения с искажением являются результатом неудачного расположения изделия (детали, сборочной единицы) относительно основных плоскостей проекций. [c.138]
Виды, расположение которых не соответствует проецированию по методу первого угла (методу Е), и виды, расположенные на другом месте чертежа, должны быть отмечены в соответствии с табл. 4.1. На основном виде нли на другом изображении необходимо обозначить соответствующее направление проецирования. Дополнительный вид по СТ СЭВ 363—76 должен быть расположен в направлении проецирования, которое необходимо указать стрелкой. Дополнительный вид, выполненный таким путем, может быть смещен или повернут. В этих случаях дополнительный вид необходимо обозначить буквой, а к [c.85]
Для получения разреза часть предмета, расположенную между наблюдателем и секущей плоскостью, мысленно удаляют. Внутренние линии контура, изображенные до выполнения разреза на чертеже штриховыми линиями, на разрезе становятся видимыми и обводятся сплошной основной линией. Разрезы можно располагать на месте вида в проекционной связи с другими изображениями. [c. 62]
Две проекции определяют положение каждой точки в пространстве. Для изображения наиболее простых предметов бывает достаточно одной, двух проекций. Для изображения более сложных – необходимо три и более проекций. Шесть основных видов стандартного расположения проекций показаны на рис. 2.1. Это развернутые грани параллелепипеда, внутри которого помещают проецируемый предмет (рис. 2.1а,б). Поясняющие надписи (рис. 2.16) на чертежах не делают. При ином расположении вида его оформляют по рис. 2.1в – стрелкой показано направление проецирования и дана надпись над соответствующим изображением А. [c.44]
Указанные данные на чертеже деталей наносят после изучения курсов деталей машин и приборов, основ взаимозаменяемости, технических измерений и стандартизации, основ технологии. Поэтому в начертательной геометрии и черчении изучают в основном правила выполнения чертежей деталей, относящиеся к изображению их формы на чертеже и нанесению номинальных размеров. Кроме того, указываются некоторые правила по обозначению предельных отклонений размеров, формы и расположения поверхностей, нанесения надписей, обозначения покрытий, видов обработки. Рассмотрим некоторые правила выполнения чертежей деталей, установленные в ГОСТ 2.109—73, с учетом специфики учебного процесса. [c.235]

Планировка чертежа общего вида. Цель планировки — определить главное изображение и место других изображений на чертеже при условии рекомендуемого расположения основных изображений и равномерного заполнения формата чертежа. Выполняют планировку вычерчиванием от руки на любой бу- [c.308]
При выполнении чертежа выбирают главное изображение детали, которое может и не совпадать с его изображением на чертеже общего вида, и определяют необходимое количество изображений (видов, разрезов, сечений, выносных элементов). Выбирают масштаб изображения для чертежа детали и нужный формат бумаги с учетом раз. ме-щения всех изображений детали и основной надписи. Намечают расположение всех изображений детали на чертеже выбранного формата и тонкими линиями наносят виды, разрезы, сечения и выносные элементы, а также проводят выносные и размерные линии. [c.279]
Если какая-либо часть предмета изображена на основных видах с искажениями формы и размеров, то применяют дополнительные виды, строящиеся на плоскостях, не параллельных основным плоскостям проекций. Направление взгляда для построения дополнительного вида указывают стрелкой, перпендикулярной неискаженному изображению данной части предмета, с буквенным обозначением. Дополнительный вид при этом обозначают на чертеже надписью по типу Вид А (рис. 3.1, а) и подчеркивают. Если дополнительный вид расположен в проекционной связи с основным изображением, то он не обозначается и стрелка не наносится (рис. 3.1,6). Дополнительный вид допускается повертывать. При этом к обозначению должно быть добавлено слово повернуто (рис. 3. 1, в). [c.72]
Количество изображений должно быть наименьшим, но обеспечивающим полное представление о предмете. Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций (черт. 150). Дополнительный вид отмечают на чертеже буквой (например А, черт. 151), а направление взгляда на этот вид указывают стрелкой с соответствующей буквой. Если дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и букву над видом не наносят (черт. 152). [c.66]
Если разрез выполнен на месте какого-либо основного вида, то допускается соединять часть вида и часть разреза. Границей между ними служит сплошная волнистая линия, а на симметричных изображениях – штрих-пунктирная тонкая (т. е. ось симметрии, черт. 162). Если на оси симметрии расположена линия видимого или невидимого контура, то видимость ее сохраняют, проводя волнистую линию левее (черт. 163) или правее оси симметрии (черт. 164). При обозначении разрезов положение секущей плоскости указывают на чертеже линией сечения (разомкнутой линией). При сложном разрезе штрихи проводят также у перегибов линии сечения. Начальный и конечный штрихи не должны пересекать контур соответствующего изображения. На этих штрихах наносят стрелки на расстоянии 2-3 мм от внешних концов штриха. Стрелки указывают направление взгляда на разрез (см, черт. 149). У начала и конца линии сечения (около стрелок) наносят одну и ту же прописную букву русского алфавита, а над выполненным разрезом пишут ту же букву дважды через тире. Не обозначаются разрезы (горизонтальные, фронтальные, продольные), если секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующий разрез расположен на одном и том же листе в непосредственной проекционной связи с основными изображениями и не отделен от них какими-либо другими изображениями (черт. 159). Если разрез выполнен с поворотом до положения, соответствующего принятому для данного предмета на главном изображении, то в таком случае к буквам добавляют знак О, что означает повернуто (черт. 165). [c.68]
В табл. 82 и 83 приведены определения видов отклонений от формы и расположения поверхностей и уставленные ГОСТ 3457-46 обозначения их, а также основные примеры соответствующих записей на чертежах. При отсутствии установленных обоз- [c.101]
Прочтем чертеж, приведенный на фиг. 356. На чертеже изображен напорный клапан, применяющийся для получения требуемых давлений масла в гидравлических системах металлорежущих станков. Чертеж напорного клапана содержит три основных изображения фронтальный разрез на.месте главного вида , соединение половины вида сверху с половиной горизонтального разреза и соединение части вида слева с частями профильного разреза. Помимо этого, на профильной проекции даны два местных разреза один — для показа глубины завинчивания винтов /6>,/другой—для уточнения взаимной связи каналов с полостью крышки И. С целью выяснения расположения винтов, скрепляющих крышку 11 с корпусом 1, дан вид Б. Форма и размеры цилиндрических выточек, расположенных на поверхности золотника, пояснены на выносном элементе I. Кроме того, устройство напорного клапана поясняется на изометрической проекции. [c.255]
Сечения, не входящие в состав разреза, в зависимости от расположения на чертеже разделяются на вынесенные, расположенные вне изображения предмета, контур их изображают сплошными основными линиями (рис. 57, в 59, а—в), и наложенные, совмещающиеся с соответствующим видом предмета. Контур наложенного сечения наносится тонкими сплошными линиями. Контур [c.89]
Упрощенное изображение соединения шурупом, выполненное в соответствии с ГОСТ 2.315 — 68, приведено на рис. 60. Шлиц головки шурупа, как и шлиц винта для металла, на виде спереди изображают сплошной основной линией, на виде сверху — также сплошной основной линией, но расположенной под углом 45 к рамке чертежа. [c.173]

Проектирование, плоскость проекции, методы центрального и параллельного проектирования. Метод прямоугольных проекций — основной способ изображения предметов на чертеже. Расположение проекций, оси симметрии, видимые и невидимые элементы изображаемых предметов. Изображение предмета в двух и трех проекциях. Построение третьего вида по двум данным. Эскиз деталей с натуры. Выбор главного вида и определение наименьшего числа видов на рабочем эскизе. [c.295]
Приспособление имеет пять основных частей — рабочее приспособление 1 для заготовки 2 с копиром К, вращающуюся планшайбу 3, суппорт 4, гидропривод 5 и золотник 6. Вращение планшайбы 3 происходит от коробки скоростей станка через червячную пару 7, 8. Зажимается заготовка пневмоприводом 9. Гидропривод 5 закреплен на неподвижном основании суппорта, а его шток прикреплен к корпусу стола 3. На чертеже слева показано поперечное сечение суппорта, а справа—его внешний продольный вид. Золотник выполнен в общем блоке с гидроцилиндром. Гидроцилиндр питается от отдельной насосной установки, расположенной около станка. В отличие от силового копирования нагрузка на копир и щуп-палец 10 ничтожно мала, а чистота и точность обработки более высокие. [c.197]
Примерное расположение на чертеже сборочного вида не охваченных компоновкой узлов конструктор должен представлять себе мысленно. Для более полного выявления особенностей расположения основных узлов компоновочный чертеж сложного устройства должен включать в себя две или три проекции. В нашем примере отдельные, сравнительно небольшие по габаритам узлы, расположенные главным образом на периферии (см. рис.. 2.4), на основной проекции компоновки (см. рис. 2.15) не показаны. К таким узлам относятся арретиры гироплатформы и наружного кольца, амортизаторы, разгрузочный двигатель наружной оси карданова подвеса. Для выявления расположения этих узлов удобна дополнительная плановая проекция. Трудности компоновки этих узлов сравнительно невелики из-за таких факторов, как удаленность от критической зоны и возможность осуществить различные варианты расположения узлов. [c.73]
Дополнительным видом называется изображение, полученное проецированием изделия на плоскость, не параллельную ни одной из плоскостей проекций (рис. V.13, вид А). В этом случае вид на чертеже отмечается надписью Вид Л , а у изображения изделия должна быть поставлена стрелка с обозначением. Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного изделия на основном изображении при этом к надписи доллшо быть добавлено слово повернуто (рис. V.14). Согласно СТ СЭВ 363—76, слово повернуто заменяется знаком О. Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят (рис. V.15). [c.100]
Прямоугольные нроек-ции как основной способ изображений в технике. Расположение видов на чертеже [c.38]
Управление чертежами Система САПР 2Д отдельно хранит геометрическую модель и чертежи, создаваемые на ос нове этой модели. По сравнению с моделью чертеж дополняется информацией о размещении видов на чертеже, рамкой и основной надписью, обозначениями и дополнительными текстами, выносными элементами и спецификацией. При создании чертежа указывается его масштаб и формат (размер листа бумаги, направление – горизонтальное или вертикальное расположение листа). В дальнейшем масштаб, формат и расположение видов на чертеже можно изменить, система обеспечивает сохранение всей остальной информации о нем. [c.55]
На рис. 53 показаны три основных изображения и большое количество дополнительных (всего их 14), отображающих формы отдельных элементов детали корпуса прибора. Расположение основных изображений чертежа обычное главное изображение (полный разрез) располагается в верхней левой четверти чертежа, под ним— вид сверху с местным разрезом, справа от главног о— вид слева тоже с местным разрезом. Рассмотренные выше сведе- [c.69]
Дополнительные виды. Выполнение и чтение чертежа может осложняться тем, что на основных видах отдельные элементы предмета могут быть изображены с искажением их формы и размеров (рис. 133, л). В этих случаях применяют дополнительные виды, получаемые проецированием предмета на плоскости проекций, не параллельные основным плоскостям проекций. Дополнительный вид оформляется как местный вид, e JHi на нем изображено отдельное ограниченное место поверх-нос и предмета. Если дополнительный вид расположен в не- [c.67]
На рис. 370 цредсгавлен учебный чертеж зубчатого сектора. Сектор расположен своей осью перпендикулярно к фронтальной плоскости проекций и на главном виде хорошо видна его основная форма. На месте вида слева помещен полный осевой про(1)ильный разрез детали, поясняющий форму, размеры и взаимное положение торцовых поверхностей и очдельных элементов детали. На изображениях нанесены все размеры, необходимые для изготовления загоговки, в таблице параметров указаны модуль и число зубьев на полной окружности. [c.241]
В приведенном выще примере выполнения планировки чертежа общего вида (см. рис. 15.1) главное изображение — фронтальный разрез верньера, на котором наиболее полно выявлены основные элементы конструкции. На этом изображении дана одновременно и часть вида на ручку (см. рис. 15.3) для выявления формы ее внещних поверхностей. Полный профильный разрез А—А выявляет конструкцию корпуса 2, стягивающий его винт 10, количество и расположение щари- [c.309]
В справочнике кроме литературных и других источников широко использованы данные отечественных стандартов. Например, толькЬ в соответствии со стандартами ЕСКД разработаны правила нанесения предельных отклонений размеров на чертежах деталей и сборочных единиц правила указания на чертежах предельных отклонений формы и расположения поверхностей правила нанесения на чертежах деталей обозначений шероховатости поверхности, обозначений покрытий, термической и других видов обработки способы простановки размеров, оформления основных элементов в чертежах зубчатых колес, червяков и червячных колес данные о номенклатуре конструкторских документов, формах основных надписей и спецификаций указания по выбору масштабов, форматов чертежей, линий, а также упрощенные и условные изображения крепежных деталей. [c.7]
Сборочными чертежами называются чертежи, на которых изображаются машины, механизмы или их узлы в собранном виде. Сборочные чертежи должны давать полное представление о взаимном расположении, форме и основных размерах деталей, входящих в узльл. [c.89]
Изучить изображения, имеющиеся на сборочном чертеже, т. е. выяснить расположение вида спереди (главного вида) установить число основных, дополнительных и местных видов, в которых выполнен чертеж определить, какие применены на чертеже разрезы (простые или сложные) установить для каждого разреза направление секущих плос1 )стей отметить наличие сечений, выносных элементов и пр. [c.459]
Основными техническими документами, используемыми при обработке детали, являются ее чертеж и карты технологического процесса. На чертуказанием размеров, их точности, шероховатости поверхности, допусков формы и расположения поверхностей. Деталь изображают в виде одной или нескольких проекций с необходимыми разрезами и сечениями. В картах технологических процессов указьшают последовательность обработки детали, режимы резания, нормы времени и др. Эти технические документы являются основными источниками информации чертеж — документ о том, что представляет собой деталь, карта технологического процесса — документ о том, как деталь изготовить. [c.3]

Прямоугольное проецирование. Расположение видов на чертеже
1. ПРЯМОУГОЛЬНОЕ ПРОЕЦИРОВАНИЕ.РАСПОЛОЖЕНИЕ ВИДОВ НА ЧЕРТЕЖЕ.
2. ППРЯМОУГОЛЬНОЕ ПРОЕЦИРОВАНИЕ.
Чертеж детали
Плоскость V – фронтальная плоскость. Строим
проекцию предмета на эту плоскость,
рассматривая предмет спереди.
3. ПРОЕЦИРОВАНИЕ НА 2 ПЛОСКОСТИ ПРОЕКЦИЙ
При изображении методом прямоугольного
проецирования на одну плоскость разных объектов
можно получить одну и ту же проекцию
4. Проецирование на две плоскости проекций.
V-фронтальная плоскость
H-горизонтальная
плоскость
Две проекции
предмета :
фронтальная и
горизонтальная
5.
Пример 1
6. Необходимость в третьей проекции возникает тогда, когда двух проекций бывает недостаточно для определения формы предмета .
Пример 2.

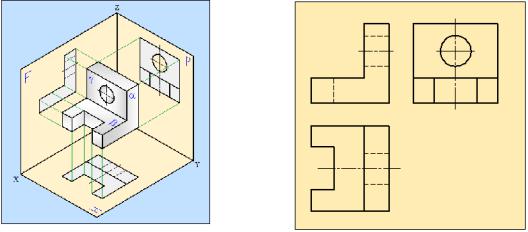

7. ПРОЕЦИРОВАНИЕ НА ТРИ ПЛОСКОСТИ ПРОЕКЦИЙ
Фронтальная проекциявид спереди
Горизонтальная
проекция- вид сверху
Профильная проекциявид слева

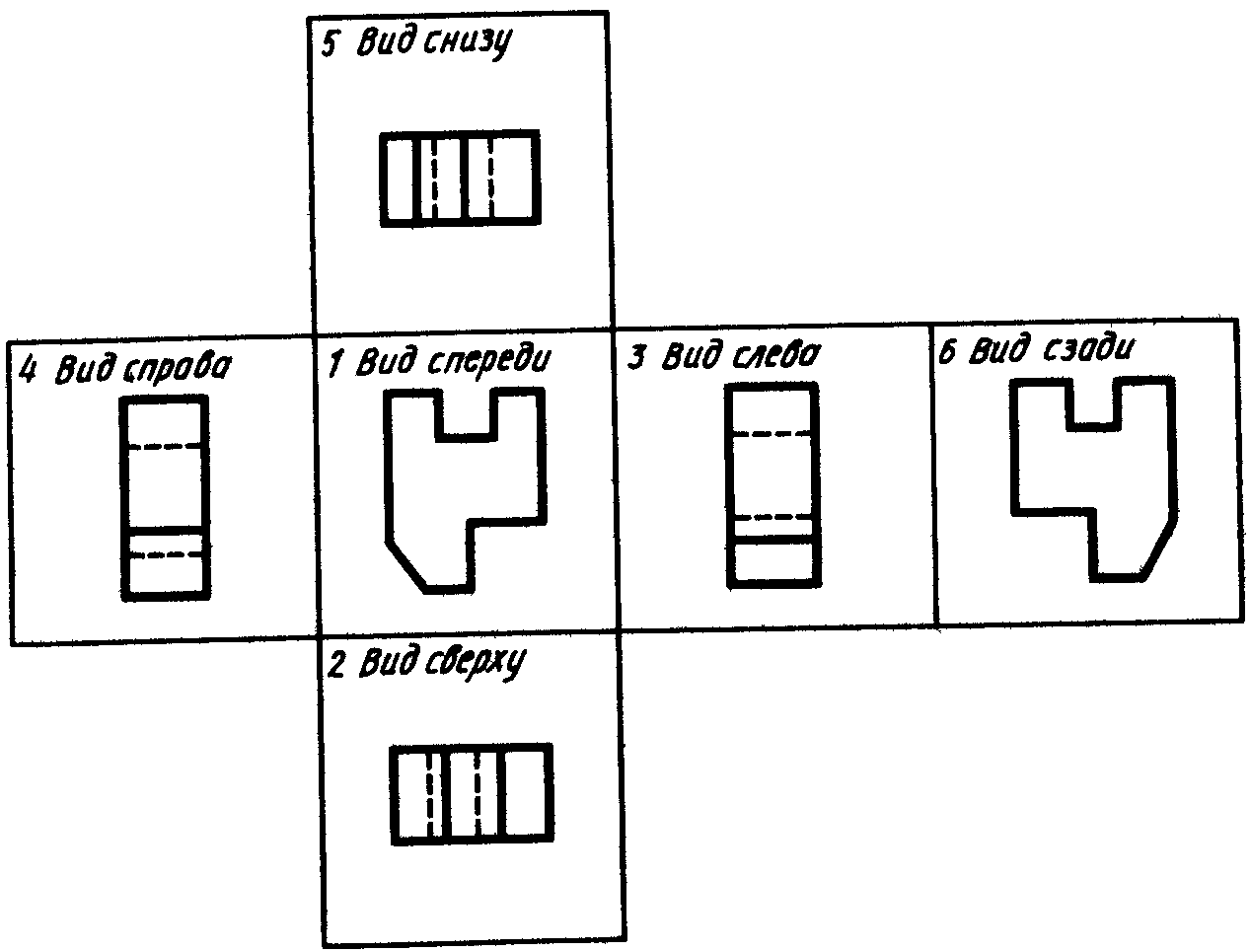

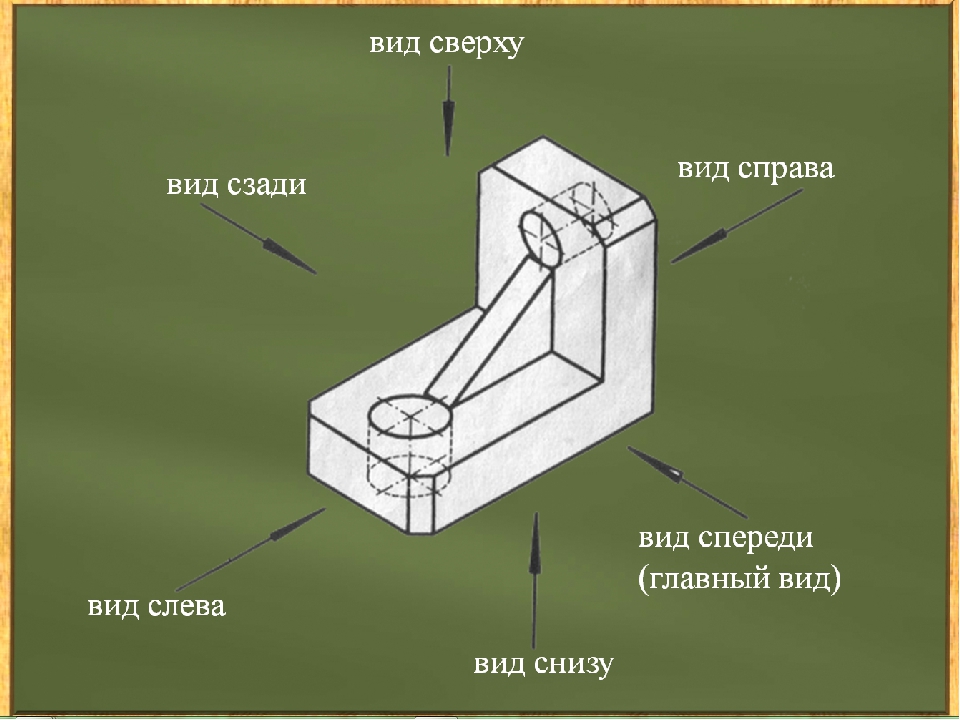

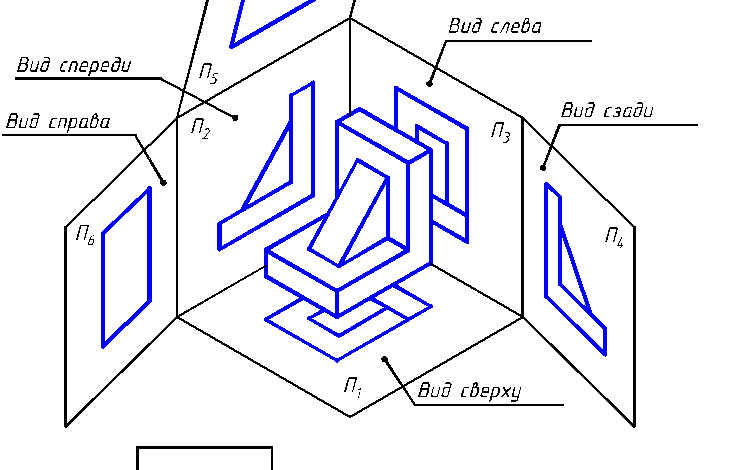

8. Основные виды.
Вид – это изображение, обращенной к наблюдателю видимой
поверхности предмета.
Основные виды:
6 – вид
сзади
5 – вид
снизу
4 – вид справа
3 – вид слева
2 – вид сверху
1 – вид спереди (главный вид)

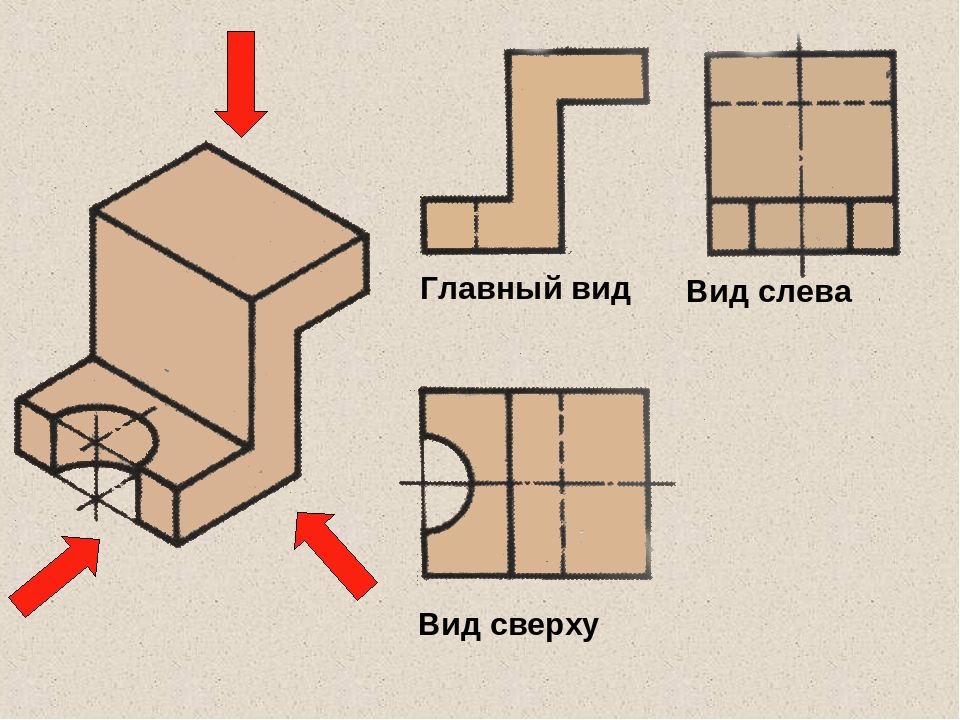

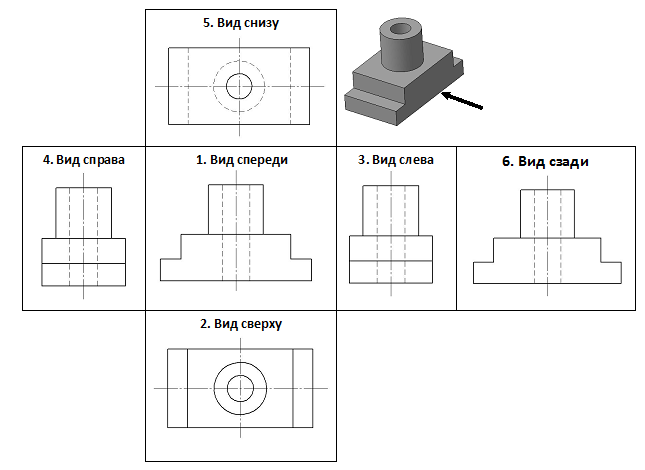

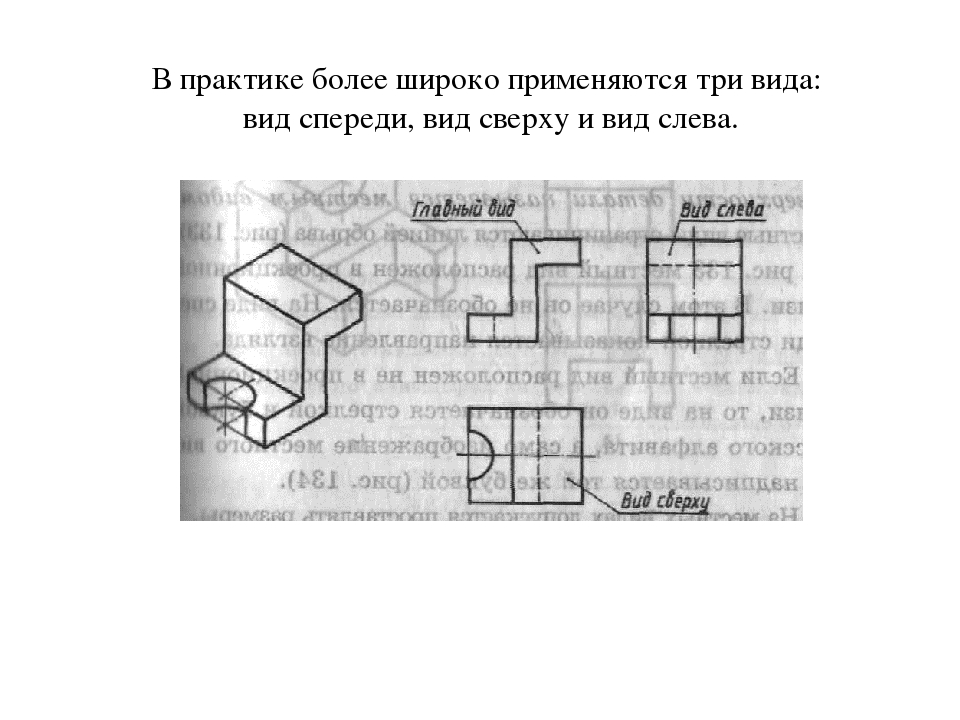

9. Расположение видов на чертеже
Вид спереди, главный вид (фронтальная
проекция)- деталь рассматривается спереди,
дает наибольшее представление о форме и
размерах предмета.
Вид сверху ( горизонтальная проекция)- деталь
рассматривают сверху, располагается под
видом спереди.
Вид слева (профильная проекция)- деталь
рассматривают слева, располагается справа от
вида спереди.
10. ЗАДАНИЕ. Заштриховать разным цветом на всех проекциях соответствующие грани в ту же сторону, что и на наглядном изображении.
ЗАДАНИЕ

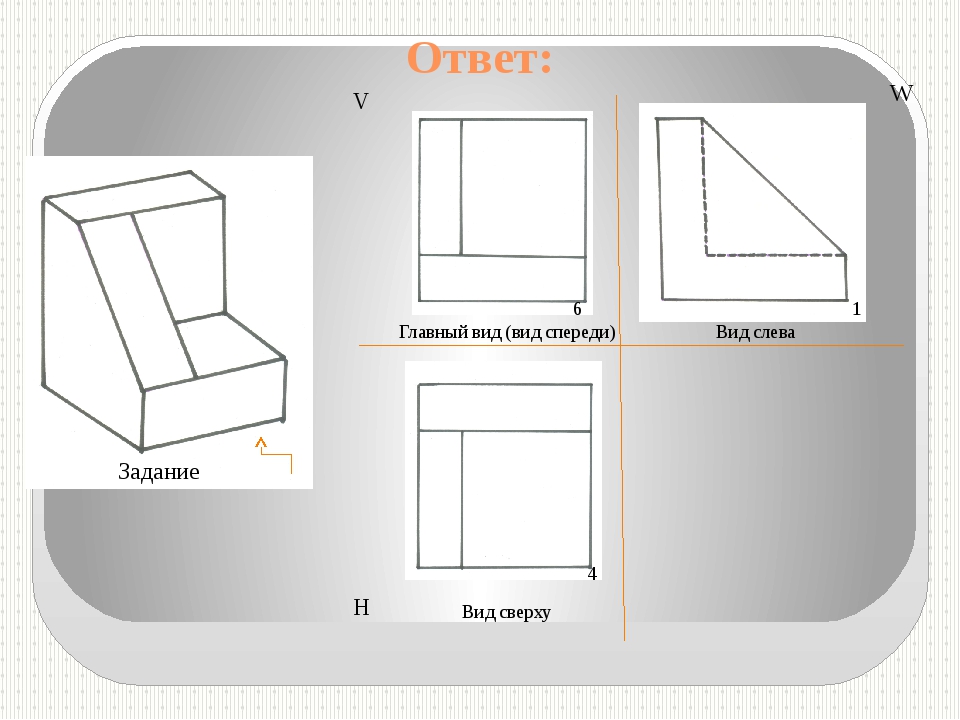

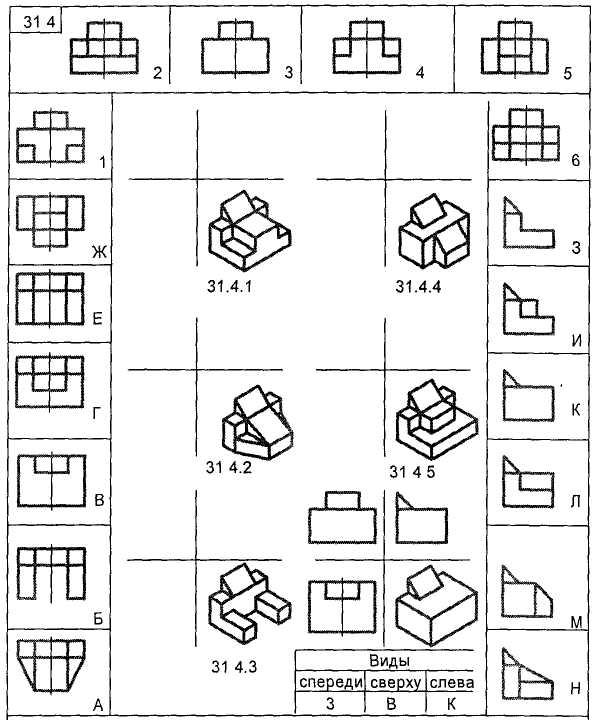

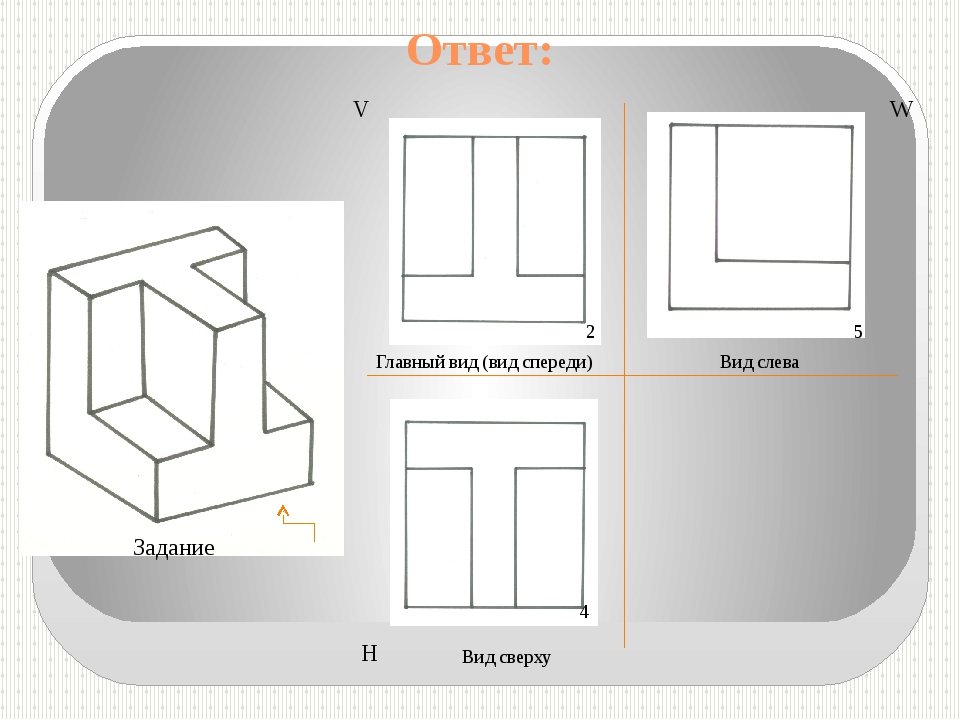

11. ЗАДАНИЕ. Найдите соответствие технических рисунков деталей и их вида спереди, вида сверху, вида слева .Направление
проецирования показано стрелкой.
рисунок
А
Б
В
Г
Д
Вид
спереди
Вид
сверху
Вид
слева
12. ЗАДАНИЕ. Дополнить чертеж недостающими линиями.
. Дополнить чертеж недостающими
линиями.

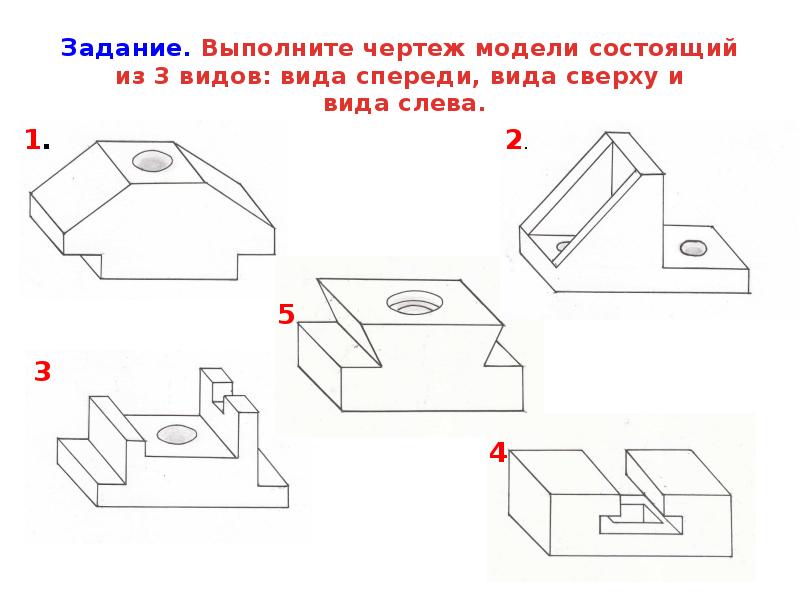

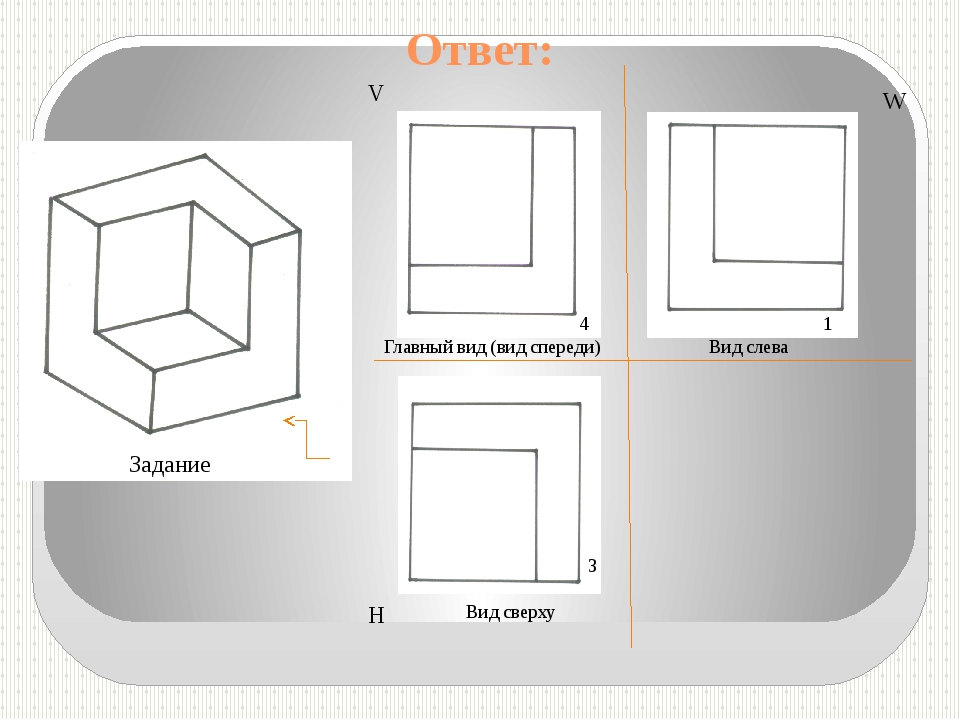

13. Задание. Выполните чертеж модели состоящий из 3 видов: вида спереди, вида сверху и вида слева.
1.
2.
5
3
4
14. Вариант 2
15. Вариант 3
16. Вариант 4
17. Вариант 5
18. Друдлы.
19. ЗАДАНИЕ. Дополнить чертеж недостающими линиями.
ЗАДАНИЕ.
Способ прямоугольных проекций и основные элементы чертежа

из “Контролер-машиностроитель Изд.
4″ Проекции или виды. Изобразить на бумаге любой предмет можно многими способами фотографированием, рисованием, гравированием и т. д. Все эти способы непригодны для чертежей, так как они не передают точных форм, размеров, внутреннего устройства, качества обработки поверхностей изображаемого предмета и не дают других сведений, необходимых для изготовления и контроля. [c.30]
Изображения на чертежах выполняются способом прямоугольных проекций. При этом способе предмет изображается в нескольких видах, или, как их еш,е называют, проекциях. Каждый вид, или проекция, изображает предмет только с одной какой-либо стороны. Виды предмета располагаются на чертеже в определенном порядке вид спереди, или главный вид — в центре чертежа вид слева — с правой стороны главного вида, вид справа — с левой стороны главного вида, вид сверху — внизу, под главным видом, вид снизу — вверху, над главным видом. Таким образом, расположение на чертеже каждого вида, кроме главного, противоположно тому, какую сторону предмета он изображает. В некоторых случаях дается еще вид сзади, располагаемый правее вида слева. [c.30]
Очень часто нет необходимости изображать на чертеже все перечисленные виды (когда форма предмета проста). В таких случаях ограничиваются двумя или тремя видами, но расположение их на чертеже остается обязательно таким, какое указано выше. [c.30]
Кроме определенного расположения относительно главного вида, все виды связаны между собой еще и общими осевыми (или центровыми) линиями — осями симметрии, т. е. линиями, проходящими через центр каждого вида, и определенными расстояниями между видами. Поэтому виды не должны быть смещены по отношению друг к к другу ни в стороны, ни вверх, ни вниз. [c.30]
Прямоугольное проектирование. Описанное расположение видов, или проекций, и их взаимная связь не являются случайными или произвольными, а обусловлены правилами прямоугольного проектирования, основанными на научных законах. [c.30]
Правила вычерчивания изображений предметов способом прямоугольного проектирования заключаются в следующем. [c.30]
Построим таким же способом проекцию верхней стороны А коробки на горизонтальную плоскость проекций Я, для чего будем смотреть на эту сторону А коробки тоже точно под прямым углом, но сверху. Проекция А1 будет видом сверху. [c.31]
Теперь уберем коробку на фиг. 4, а и деталь на фиг. 5, а и развернем все плоскости проекций в одну горизонтальную плоскость, т. е. разогнем листы бумаги по осям проекций ОХ и ХУ или разрежем бумажный куб по его ребрам (фиг. 5, а) и все его грани разогнем по осям проекций ОХ, МУ, УХ, РК и МО. При этом получим чертежи на фиг. 4, б чертеж коробки в трех проекциях и на фиг. 5, б чертеж детали в шести проекциях. [c.33]
Теперь легко понять, почему проекции на чертеже располагаются именно в том порядке, какой был описан выше. Если мы проведем вертикальную осевую линию (ось симметрии) главного вида коробк В1 (фиг. 4, б), то ясно, что эта же линия будет вертикальной осевой линией и для вида сверху Аъ Горизонтальная осевая линия главного вида 81 будет горизонтальной осевой линией и для вида слева Сь Вертикальная осевая линия главного вида на фиг. 5, б будет вертикальной осевой линией для вида сверху и для вида снизу, а горизонтальная осевая линия главного вида будет горизонтальной осевой линией для всех остальных видов (справа, слева, сзади). Поэтому все виды чертежа располагаются на общих осевых линиях (осях симметрии) и не могут быть смещены относительно них. [c.33]
На чертежах буквы, обозначающие плоскости проекций, а также и названия видов, расположенных по указанным выше правилам, не пишут (кроме вида сзади). Не наносятся также и линии, разделяющие плоскости проекций (оси проекций). Осевые же линии (оси симметрии) вертикальные и горизонтальные наносятся обязательно. В тех случаях, когда почему-либо необходимо расположить проекции с нарушением указанных правил или дать какую-либо дополнительную проекцию части поверхности [частичная проекция), в чертежах обязательно делаются соответствующие надписи (например, Вид по стрелке А ). [c.33]
Отыскание элементов предмета на проекциях. Указанное расположение видов на чертеже и связь их общими осями симметрии позволяют отыскивать отдельные точки, линии или элементы изображенного на чертеже предмета на всех видах. Такое отыскание точек, линий или элементов очень важно при чтении чертежей. [c.33]
Разберем простые примеры. Допустим, что на передней стен к з коробки, изображенной на фиг. 6, а, нанесены две точки А я В. Построим три проекции этой коробки главный вид, вид слева и вид сверху так, чтобы на главном виде была изображена стенка кopoбкv , на которой нанесены точки Л и В. Как найти эти точки на виде сверху На нем передняя стенка коробки не видна. Она проектируется (изображается) линией 1—2. Следовательно, точки Л и В тоже должны проектироваться на этой линии. Расстояния точек Л и В от вертикальной осевой линии на виде сверху будут такими же, как и расстояния этих точек от вертикальной осевой линии на главном виде. Это и даст нам возможность найти проекции точек Л и 5 на виде сверху. [c.33]
На виде слева передняя сте 1ка коробки, на которой нанесены точки Л и В, также не видна. Она проектируется линией 3—4. На этой линии будут находиться и проекции точек А п В (на тех же расстояниях от горизонтальной осевой линии, как и точки Л и В на главном виде). [c.34]
Таким образом, для отыскания точек предмета на проекциях нужно сначала найти, на какой проекции чертежа изображена та сторона предмета, на которой эти точки расположены. Затем следует определить, как проектируется эта сторона на остальных проекциях чертежа, и найти положение проекций отыскиваемых точек по расстояниям их от вертикальных и горизонтальных осевых линий. [c.34]
Проекции некоторых геометрических фигур и тел. Вычерчиваемые детали или узлы, как правило, проектируются в их нормальном рабочем положении, причем так, чтобы главный вид давал найболее полное и ясное представление о форме деталей и ее размерах. Практически, при вычерчивании деталей и узлов не сооружают, конечно, плоскостей проекций, как это сделали мы, чтобы пояснить сущность способа прямоугольного проектирования. Приемы черчения позволяют обходиться без этого. Производится тщательное определение размеров элементов вычерчиваемых деталей и их взаимного расположения, наносятся вертикальные и горизонтальные осевые линии и от них в выбранном масштабе вычерчиваются проекции (виды) деталей. Число проекций вычерчивается наименьшее, но вполне достаточное для исчерпывающего изображзния детали и ее элементов. Для чтения чертежей важно хорошо знать основные геометрические фигуры и тела и их прямоугольные проекции. [c.37]
В табл. 5 показаны наиболее часто встречающиеся геометрические фигуры и дакы их характеристики. [c.37]
Проекции геометрических фигур, если последние расположены параллельно плоскости проекций, воспроизводят точно их форму. Если же геометрические фигуры располагаются перпендикулярно к плоскости проекций, то проекции их будут всегда прямыми линиями. [c.37]
В заключение нужно указать, что расположение видов (проекций) на чертежах, с которым мы познакомились, устаковлено по ГОСТ 3453—52 и принято не только в СССР, но и в большинстве европейских стран. В Америке применяется другое расположение проекций, а именно вид справа помещается справа от главного вида, вид слева — слева от главного вида, вид сверху — над главным видом и вид снизу — под главным видом. [c.38]
Вернуться к основной статье
Штрих – Внеурочная деятельность – В свободное время… – Каталог статей
Наверх
8 класс
Прямоугольное проецирование
Расположение видов на чертеже и их названия: вид спереди, вид сверху, вид слева
Определение необходимого и достаточного числа видов на чертежах
Способы построения предметов имеющих круглые поверхности в изометрической проекции
Геометрические построения : деление окружности на равные части
Геометрические построения: сопряжения.
Вычерчивание элемента декора с использованием сопряжений.
Использование схем, диаграмм, графиков в черчении.
9 класс
Примеры заполнения плоскости правильным паркетом
Задачи на заполнение плоскости паркетом.
Мозаика Примеры и виды мозаики. Природные мозаики
Мозаика в Античности. Исламская мозаика. Ритм мозаики. Фрактальные мозаики.
Замощение плоскости.
Правильные, полуправильные, неправильные, непериодические замощения плоскости.
Пифагоровы замощения.
Практическая работа «Конструкторская смекалка»
8 класс
1. Прямоугольное проецирование

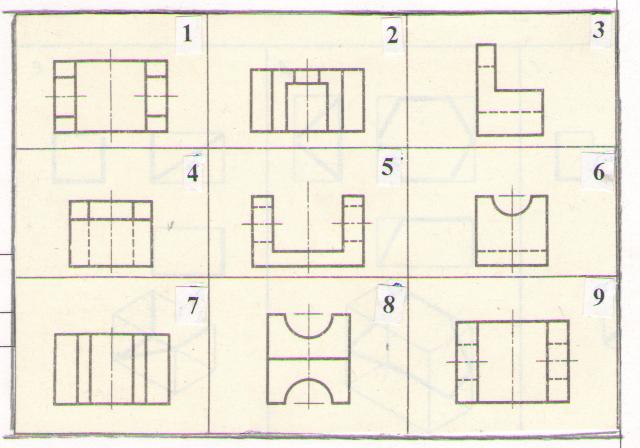

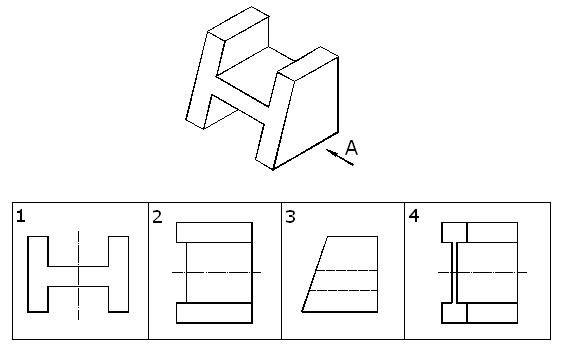

Задание1. Установите соответствие главных видов, обозначенных цифрами, деталям, обозначенным буквами, и запишите ответ в тетради.
2. Прямоугольное проецирование на две плоскости проекций
Задание 2.Проанализируйте геометрическую форму детали на фронтальной проекции и найдите эту деталь среди наглядных изображений.
Рис.1. Проанализируйте геометрическую форму детали на фронтальной проекции и найдите эту деталь среди наглядных изображений
Вывод: все 6 деталей имеют одинаковую фронтальную проекцию. Значит, одна проекция не всегда дает полное представление о форме и конструкции детали.
– Какой выход из этой ситуации? Ответ: Посмотреть на деталь с другой стороны.
Появилась потребность применения ещё одной плоскости проекций.
Вторая плоскость проекций располагается перпендикулярно к фронтальной плоскости.
Эта плоскость в черчении называется горизонтальной плоскостью проекций (плоскость, параллельная земной поверхности) и обозначается латинской буквой H.
– Плоскости V и H пересекаются по оси X, вокруг которой можно вращать плоскость H (показать на модели двугранного угла).
Рис. 2. Проецирования предмета на две плоскости проекций
Итак, помещаем предмет в двугранный угол. Обращаем внимание, что проецирующие лучи перпендикулярны к плоскости проекций. Предмет проецируется на плоскость Н.
Т.к. тетрадный лист плоский в отличие от двугранного угла (или формат листа А4), мы разворачиваем грань угла относительно оси Х на 90 градусов. Совмещаем проецирующие плоскости в одну грань.
Две проекции располагаются в проекционной связи относительно друг друга.
Разберем вопрос с размерами на чертеже.
Рис. 3. Постановка размеров:
на фронтальной проекции проставляется длина и высота;
на горизонтальной проекции – длина и ширина
Метод прямоугольного проецирования на две взаимно перпендикулярные плоскости проекций был разработан французский инженером учёным Гаспаром Монжем в конце 18 века. Метод прямоугольного проецирования называется еще Методом Монжа.
Задание 3.
Найдите фронтальную и горизонтальную проекции к данному наглядному изображению.
3. Проецирование на три плоскости проекций
Для того чтобы информация о сложной форме детали была представлена достаточно полно, используют проецирование на три взаимно перпендикулярные плоскости проекций: фронтальную, горизонтальную и профильную W (плоскость, расположенная перед зрителем сбоку).

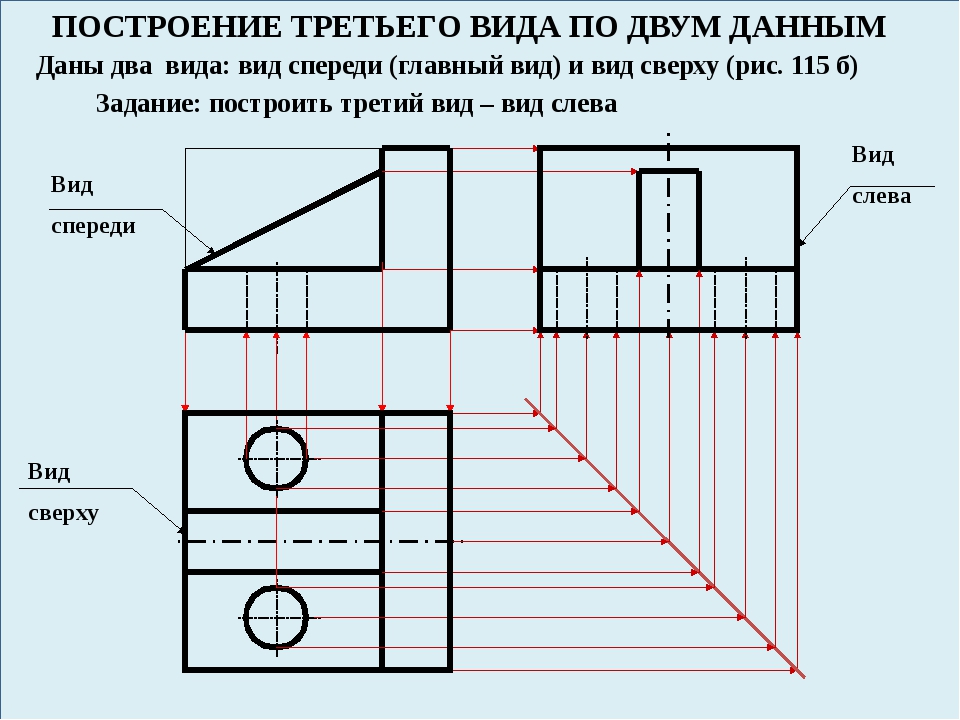

Чтобы построить профильную проекцию предмета, удобно воспользоваться постоянной прямой (линия, которую проводят справа от горизонтальной проекции детали под углом 45^o к оси OX). Линии связи, идущие от горизонтальной проекции, доводят до постоянной прямой. Из точек их пересечения проводят перпендикуляры к горизонтальной прямой и строят профильную проекцию детали.
Система плоскостей проекций представляет собой трехгранный угол с вершиной в точке О. пересечения плоскостей трехгранного угла образуют прямые линии – оси проекций ОХ, ОУ, ОZ.
Помним, что лист тетради (формата) плоский. Для получения чертежа предмета плоскость W поворачивают на 90^o вправо, а плоскость Н – на 90^o вниз. Профильную проекцию располагают в проекционной связи с фронтальной плоскостью, справа от нее на одной высоте.
Чертеж, состоящий из нескольких прямоугольных проекций, называют чертежом в системе прямоугольных проекций.
Задание 4.
Установите соответствие главных видов, обозначенных цифрами, деталям, обозначенным буквами.
2. Расположение видов на чертеже и их названия: вид спереди, вид сверху, вид слева

Вы знаете, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. На машиностроительных чертежах проекционные изображения внешней видимой поверхности предмета называют видами.
Вид — это изображение обращенной к наблюдателю видимой поверхности предмета.
Основные виды. Стандарт устанавливает шесть основных видов, которые получаются при проецировании предмета, помещенного внутрь куба, шесть граней которого принимают за плоскости проекций (рис. 82). Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций (рис. 83). На производственных чертежах изделие какой-либо сложной формы может быть изображено в шести основных видах.

Рис. 82. Получение основных видов

Вид спереди (главный вид) размещается на месте фронтальной проекции. Вид сверху размещается на месте горизонтальной проекции (под главным видом). Вид слева располагается на месте профильной проекции (справа от главного вида). Вид справа размещается слева от главного вида. Вид снизу находится над главным видом. Вид сзади размещается справа от вида слева.
Основные виды, так же как и проекции, располагаются в проекционной связи. Число видов на чертеже выбирают минимальным, но достаточным для того, чтобы точно представить форму изображенного объекта. На видах, при необходимости, допускается показывать невидимые части поверхности предмета с помощью штриховых линий (рис. 84).
Главный вид должен содержать наибольшую информацию о предмете. Поэтому деталь необходимо располагать по отношению к фронтальной плоскости проекций так, чтобы видимая поверхность ее могла быть спроецирована с наибольшим количеством элементов формы. Кроме этого, главный вид должен давать ясное представление об особенностях формы, показывая ее силуэт, изгибы поверхности, уступы, выемки, отверстия, что обеспечивает быстрое узнавание формы изображенного изделия.

Рис. 83. Основные виды

Рис. 84. Использование штриховой линии на чертеже для изображения невидимых частей детали

Рис. 85. Местные виды

Расстояние между видами на чертеже выбирают с таким расчетом, чтобы оставалось место для нанесения размеров.
Местный вид. Кроме основных видов, на чертежах используют местный вид — изображение отдельного, ограниченного места видимой поверхности детали.
Местный вид ограничивается линией обрыва (рис. 85). Если местный вид располагается в проекционной связи с одним из основных видов (рис. 85, а), то он не обозначается. Если местный вид расположен не в проекционной связи с одним из основных видов, то он обозначается стрелкой и буквой русского алфавита (рис. 85, б).
На местных видах можно проставлять размеры.
SetView | Трехмерное моделирование Rhino
SetView | Трехмерное моделирование носорога
Команда SetView изменяет вид на стандартный вид (сверху, снизу, слева, справа, спереди, сзади, в перспективе или в перспективе по двум точкам) текущей конструкционной плоскости или мировой системы координат.
Опции
CPlane
Устанавливает активный вид (камера, цель и т. д.) на вид в плане на основе одной из предопределенных вспомогательных плоскостей Rhino (задняя, нижняя, передняя, левая, правая и верхняя).Проекция вида не изменяется, и эта опция не обновляет конструкционную плоскость вида. Поскольку для вспомогательной плоскости перспективы нет определения, параметр «Перспектива» отсутствует. На следующих рисунках показаны виды правой вспомогательной плоскости.
Топ
Низ
Передний
Назад
Право
Слева
Мир
Устанавливает активный вид (камера, цель и т. д.).) в одну из предопределенных ориентаций вида Rhino (назад, снизу, спереди, слева, справа, сверху и в перспективе). Кроме того, проекция вида изменяется в соответствии с предопределенной ориентацией вида.
В дополнение к настройке ориентации вида параметры World также изменяют конструкционную плоскость активного вида, устанавливая ее на соответствующую предварительно определенную конструкционную плоскость. Исключением является параметр «Перспектива», который задает только ориентацию вида и проекцию для предопределенного вида «Перспектива» Rhino и не изменяет конструкционную плоскость вида.
Топ
Низ
Передний
Назад
Право
Слева
Перспектива
Двухточечная перспектива
Команда План устанавливает активный вид, выровненный вниз по отношению к текущей конструкционной плоскости, на 0,0 и устанавливает проекцию видового экрана на параллельную.
См. также
Навигация в окнах просмотра
Rhinoceros 5 © 2010-2015 Robert McNeel & Associates. 17 сентября 2015 г.
Открыть тему с навигацией
Хотите вид спереди, сбоку и сверху?
Кажется парадоксальным, но при создании полной подробной 3D-модели все еще есть преимущество в том, чтобы иметь старый резервный вид сверху, сбоку и спереди в ортогональном виде.В начале работы со SketchUp я отказался от стандартных орфографических видов (традиционный продукт 2D-чертежа) и работал в магазине только с более реалистичными перспективными изображениями. Эти гораздо более богатые виды обеспечили существенное улучшение читаемости деталей компонентов и соединений. Однако, поскольку я собирал эти детали в магазине, мне не хватало полностью собранных ортогональных видов спереди, сбоку и сверху. Например, я хотел бы проверить размер отвеса от пола до уровня сиденья или уровня рук. Или я хотел увидеть измерение через стул от руки до руки. Я предполагаю, что эти типы измерений можно было бы показать в перспективе, но почему-то это не работает для меня.
Итак, я нашел простой способ сделать ортогональные виды из собранной модели. Я покажу этот метод в следующих шагах, используя шейкер-рокер, с которым сейчас работаю.
Вот и готовая модель Shaker Rocker.
Шаг 1: С помощью инструмента «Выбор» нарисуйте рамку выбора слева направо вокруг всего стула в сборе.Щелкните правой кнопкой мыши на выделении и выберите «Создать компонент» во всплывающем меню. Я использую одно и то же имя для этого компонента во всех своих моделях — «Сборка».
Шаг 2: С помощью инструмента «Переместить/Копировать» скопируйте сборку в сторону вниз по оси. Увеличьте масштаб этой копии и создайте сцену под названием «Орфографический вид». Чтобы создать сцену, щелкните вкладку «Окно» и выберите «Сцены» в меню. Во всплывающем меню нажмите значок плюса, чтобы создать новую сцену. Введите Имя новой сцены «Орфографический вид».Нажмите на значок «Обновить сцену», который выглядит как две стрелки, преследующие друг друга по кругу.
Шаг 3: С помощью инструмента «Переместить/Копировать» сделайте еще одну копию сборки и переместите ее вправо от оригинала. Обязательно переместите эту копию по оси. Эта копия будет сделана в виде сбоку или сбоку.
Шаг 4: Инструментом «Переместить/Копировать» наведите указатель мыши на эту новую копию сверху. Возможно, вам придется повернуться, чтобы посмотреть на копию. При наведении указателя мыши на компонент две исходные точки поворота отображаются в виде знаков плюс.Наведите указатель мыши на одно из этих мест, и появится компас. Поверните компонент на 90 градусов по часовой стрелке.
Шаг 5: Снова скопируйте исходный собранный компонент и переместите эту новую копию вверх по синей оси. Эта копия станет видом сверху.
Шаг 6: Инструментом «Переместить/Копировать» наведите указатель мыши на сторону этой новой копии. Опять же, вам может понадобиться немного повернуться на орбиту. Найдите исходную точку поворота и поверните копию против часовой стрелки на 90 градусов.
Вот вид трех копий, которые у вас теперь должны быть:
Шаг 7: Нажмите на вкладку «Камера» и выберите в меню «Стандартные виды».Нажмите «Спереди» во всплывающем меню. Это изменит камеру на вид спереди.
Шаг 8: Нажмите на вкладку «Камера» еще раз и выберите «Параллельная проекция». Используйте масштабирование и панорамирование, чтобы получить наилучшие размеры объектов в окне. Теперь нажмите «Окно» и выберите «Сцены». Во всплывающем меню «Сцена» нажмите «Сцена ортогонального просмотра», затем сохраните вид, щелкнув значок обновления.
Вот результат. Добавьте критические габаритные размеры, которые будут полезны при проверке сборки в цеху.
Поскольку сборка сохраняется как компонент, любые изменения отдельных вложенных компонентов в другом месте файла проекта будут автоматически отражены в сохраненной сцене ортогонального вида.
Тим
http://killenwood.com
Подпишитесь на электронные письма сегодня и получайте новейшие технологии и практические советы от Fine Woodworking, а также специальные предложения.
Галерея запуска
Получайте советы по деревообработке, советы экспертов и специальные предложения на свой почтовый ящик
×
[Решено] «Вид спереди» и «вид сверху»
Пояснение:
Положение точки на инженерном чертеже определяется относительно ее расстояния от трех основных плоскостей i.д., относительно вертикальной плоскости, горизонтальной плоскости и плоскости профиля.
Положение объекта, помещенного в любой из квадрантов, описано ниже:
В первом квадранте – над горизонтальной плоскостью и перед вертикальной плоскостью.
Во втором квадранте – над горизонтальной плоскостью и за вертикальной плоскостью.
В третьем квадранте – ниже горизонтальной плоскости и позади вертикальной плоскости.
В четвертом квадранте – ниже горизонтальной плоскости и перед вертикальной плоскостью.

На точку выше HP и перед VP (первый квадрант)
Если точка расположена выше НР, то ее вид спереди находится выше линии XY и расстояние вида спереди от линии XY равно расстоянию данной точки от Н.П.
Если точка расположена перед ВП, то ее вид сверху находится ниже линии XY и расстояние вида сверху от линии XY равно расстоянию данной точки от V.стр.

Пункт выше HP и ниже VP (второй квадрант)
Если точка расположена выше НР, то ее вид спереди находится выше линии XY и расстояние вида спереди от линии XY равно расстоянию данной точки от Н.П.
Если точка находится за ВП, то ее вид сверху находится выше линии XY и расстояние вида сверху от линии XY равно расстоянию данной точки от V.стр.

Пункт ниже HP и ниже VP (третий квадрант)
Если точка расположена ниже HP, то ее вид спереди находится ниже линии XY и расстояние вида спереди от линии XY равно расстоянию данной точки от H. P.
Если точка находится за ВП, то ее вид сверху находится выше линии XY и расстояние вида сверху от линии XY равно расстоянию данной точки от В.П.

Пункт ниже HP и перед VP (Четвертый квадрант)
Если точка расположена ниже HP, то ее вид спереди находится ниже линии XY и расстояние вида спереди от линии XY равно расстоянию данной точки от H.стр.
Если точка находится перед ВП, то ее вид сверху находится ниже линии XY и расстояние вида сверху от линии XY равно расстоянию данной точки от В.П.
404 Ошибка
AutomationDirect – страница не найдена
Вы можете уведомить веб-мастера сайта, с которого вы только что пришли. (Если вы перешли по ссылке из других мест на Automationdirect.com, эта ошибка была зарегистрирована, и мы исправим ее как можно скорее.)
Если вы ввели адрес, который привел вас на эту страницу, убедитесь, что вы ввели его с правильной капитализацией.
Наши URL-адреса чувствительны к регистру.
Наша страница поиска это отличный способ найти информацию, которую вы ищете в
нашем магазине, в технических поддержку или где-либо еще на нашем сайте.
Можем ли мы помочь вам найти то, что вы искали? Ниже приведен краткий путеводитель по нашему сайту:
Наша главная страница также является входом в наш онлайн-супермаркет.
Ресурсы поддержки для наших продуктов.Загрузки, Часто Задаваемые Вопросы, Примеры программ, технические примечания и многое другое.
Спецификации, цены, конкурентные сравнения и другая информация обо всех наших продуктах.
Получите бесплатную копию нашего более чем 800-страничного настольного справочника.
Все наши руководства по оборудованию доступны онлайн в формате PDF.
Информация о компании, вакансии, автоспорт и пресс-релизы.
Наши международные клиенты могут получить информацию о продажах и поддержке от этих международных партнеров.
Напряженность среди демократов растет из-за израильско-палестинского конфликта
«Пожалуйста, не дайте себя одурачить ложным выбором: Израиль или ХАМАС», — сказал в своем выступлении член Палаты представителей Тед Дойч, демократ из Флориды. «Если меня попросят выбирать между террористической организацией и нашим демократическим союзником, я поддержу Израиль».
Тем не менее, даже сенатор Роберт Менендес, председатель сенатского комитета по международным отношениям, известный своей непоколебимой поддержкой Израиля, выступил в субботу с редким упреком, осудив недавние удары, в результате которых погибли палестинские мирные жители и были разрушены офисы СМИ.
Администрация Байдена не ответила на запрос о комментариях по поводу критики слева.
На протяжении десятилетий обе стороны предлагали почти безоговорочную поддержку Израилю, а такие слова, как «оккупация» и «Палестина», считались далекими от приемлемого обсуждения в официальном Вашингтоне. Но левые демократы больше не уклоняются от таких терминов.
«Мы выступаем против того, чтобы наши деньги шли на финансирование военизированной полиции, оккупацию и системы насильственного угнетения и травмирования», — заявила представительница штата Миссури Кори Буш, активистка Black Lives Matter, находящаяся на первом сроке в Конгрессе, в своем собственном выступлении в четверг. .«Пока все наши дети не будут в безопасности, мы будем продолжать бороться за наши права в Палестине и Фергюсоне».
Представитель Мичигана Рашида Тлаиб, американка палестинского происхождения из Детройта, назвала себя «напоминанием коллегам о том, что палестинцы действительно существуют, что мы люди», прежде чем осудить «израильское правительство апартеида» из зала Палаты представителей.
Дебаты в Демократической партии отражают давний раскол среди американских евреев, в основном демократической и светской группы, которые запутались в собственной борьбе за то, как относиться к израильско-палестинской напряженности.Старшее поколение видит в Израиле спасательный круг на фоне растущего глобального антисемитизма, в то время как молодые избиратели изо всех сил пытаются примирить правую политику израильского правительства со своими собственными либеральными ценностями.
Comfort Glow GFD2671 Линкольнширский камин без вентиляции, работающий на пропане (LP) или природном газе (NG), 27 500 БТЕ
Классический каминный камин Comfort Glow’s The Lincolnshire™ с отделкой в стиле ранней Америки, который привнесет богатство в любую комнату вашего дома.Эта полная система предлагает мощность 27 500 БТЕ и систему горелки с эффективностью использования топлива 99,9%, которая не требует электричества. Этот камин обеспечивает достаточную тепловую мощность, чтобы обогреть площадь до 1100 кв. Футов. Возможность работы на двух видах топлива в Lincolnshire™ позволяет устанавливать его практически в любом месте, где есть доступ к газопроводу. Конструкция 4-в-1 позволяет устанавливать его у плоской стены или в углу. Даже когда электричество отключено, вы и ваша семья можете наслаждаться уютным, комфортным теплом от вашей новой каминной системы Lincolnshire™! Перед покупкой ознакомьтесь с государственными и местными нормами на предмет ограничений и требований по установке.
Из-за встроенного кислородного датчика продукты без вентиляции могут работать неправильно на высоте более 4500 футов. Не для продажи в Калифорнии и Канаде. Перед покупкой проверьте код штата и местные коды.
Особенности:
Работает на природном (NG) или пропановом (LP) газе
Новая система выбора топлива Smart Select™ упрощает и ускоряет установку
Не требуется дымоход или дымоход
Кожух, очаг, топка, дрова и горелка в комплекте
Установка на стене или в углу
Набор поленьев из обожженного дуба
Скрытые, удобные органы управления
Электронное искровое зажигание
Дополнительный вентилятор (20-6140 – продается отдельно)
Готов к сборке
2 года гарантии
ПРЕДУПРЕЖДЕНИЕ – ТОЛЬКО ДЛЯ ЖИТЕЛЕЙ КАЛИФОРНИИ:
Этот продукт и топливо, используемое для работы этого продукта (жидкий пропан или природный газ), а также продукты сгорания такого топлива могут подвергать вас воздействию химических веществ, включая бензол, который известен штату Калифорнии, чтобы вызвать рак и репродуктивный ущерб.
