Глава I. Введение в курс черчения

§ 1. Расположение видов на чертеже

Чтобы понимать чертежи, надо хорошо знать, как располагаются на них виды.

Видом называют изображение обращенной к наблюдателю видимой части поверхности предмета.

Названия видов зависят от того, с какой стороны смотрят на предмет. Направления взгляда указаны на рис. 3, а стрелками с надписями.

Исходным является вид спереди, который также называют главным видом.

Если смотреть на предмет слева, под прямым углом к исходному положению детали, то получают вид слева.

Когда смотрят на предмет сверху, перпендикулярно горизонтальной плоскости, получают вид сверху.

А как назвать вид, если смотреть на деталь снизу? Вид слева? Вид справа? Вид снизу? (Выберите правильный ответ).

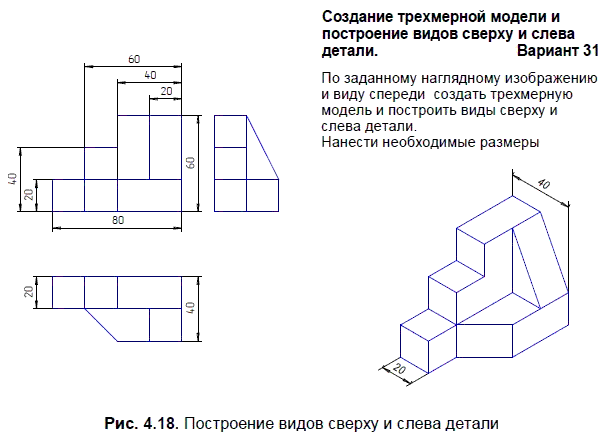

Каждый вид имеет строго определенное место на чертеже. Вид слева располагают справа от главного вида и на одном уровне с ним, вид сверху — под главным видом (рис. 3, б). Нарушать это правило, располагая виды на произвольных местах, нельзя.

Зная правило расположения видов, можно представить форму предмета по его плоским изображениям. Для этого нужно сопоставить все виды, данные на чертеже, и воссоздать в воображении объемную форму предмета.

Рис. 3. Виды на чертеже: а — направление взгляда: б — расположение видов

Ответьте на вопросы?

1. Что в черчении называется видом?

2. Какое изображение на чертеже является исходным?

3. Запишите названия известных Вам видов.

4. В зависимости от чего дается название виду?

5. Как располагаются виды на чертеже?

6. Допустимо ли произвольное расположение видов?

7. Как по плоским изображениям представить объемную форму предмета?

Задания к § 1

Упражнение 1

( Упражнения, на которые в конце книги даны ответы, помечены знаком*.)

А. На рис. 4, а дан чертеж, содержащий три вида. Каждый из видов помечен цифрой. Как называется каждый из видов, данных на рис. 4, а? Запишите их названия в рабочей тетради.

Б. Из четырех наглядных изображений различных деталей, помещенных на рис. 4,6, только одно является изображением детали, показанной на рис. 4, а. Запишите в тетради номер этого наглядного изображения.

Форма записи:

В. Какое направление взгляда, указанное стрелкой с буквой на рис. 4, б, соответствует главному виду, виду слева, виду сверху, приведенным на рис. 4, а. Ответ запишите в тетради по следующей форме: Направление В соответствует главному виду.

Рис. 4. Задание для упражнений

Упражнение 2

А. Как называются виды, приведенные на рис. 5, б-г? Запишите их названия в тетрадь. Б. Из трех чертежей на рис. 5, б-г только на одном представлена деталь, соответствующая наглядному изображению на рис. 5, а. На каком? Запишите в тетради его номер.

Форма записи:

В. Какое направление взгляда, указанное стрелками с буквами на рис. 5, а, соответствует главному виду, виду сверху, виду слева? Пример записи ответа: Направление. соответствует главному виду.

Рис. 5. Задание для упражнений

Упражнение 3

По наглядным изображениям предметов найдите их чертежи (рис. 6). Запишите в тетради, какому наглядному изображению, обозначенному буквой, соответствует чертеж, обозначенный цифрой.

Рис. 6. Задание для упражнений

Источник: pedagogic.ru

Вы знаете, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. На машиностроительных чертежах проекционные изображения внешней видимой поверхности предмета называют видами.

Вид — это изображение обращенной к наблюдателю видимой поверхности предмета.

Основные виды. Стандарт устанавливает шесть основных ви­дов, которые получаются при проецировании предмета, поме­щенного внутрь куба, шесть граней которого принимают за плоскости проекций (рис. 82). Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций (рис. 83). На производственных чертежах изделие ка­кой-либо сложной формы может быть изображено в шести ос­новных видах.

Рис. 82. Получение основных видов

Вид спереди (главный вид) размещается на месте фронталь­ной проекции. Вид сверху размещается на месте горизонтальной проекции (под главным видом). Вид слева располагается на мес­те профильной проекции (справа от главного вида). Вид спра­ва размещается слева от главного вида. Вид снизу находится над главным видом. Вид сзади размещается справа от вида слева.

Основные виды, так же как и проекции, располагаются в про­екционной связи. Число видов на чертеже выбирают минималь­ным, но достаточным для того, чтобы точно представить форму изображенного объекта. На видах, при необходимости, допуска­ется показывать невидимые части поверхности предмета с по­мощью штриховых линий (рис. 84).

Главный вид должен содержать наибольшую информацию о предмете. Поэтому деталь необходимо располагать по отноше­нию к фронтальной плоскости проекций так, чтобы видимая по­верхность ее могла быть спроецирована с наибольшим количест­вом элементов формы. Кроме этого, главный вид должен давать ясное представление об особенностях формы, показывая ее силу­эт, изгибы поверхности, уступы, выемки, отверстия, что обеспе­чивает быстрое узнавание формы изображенного изделия.

Рис. 83. Основные виды

Рис. 84. Использование штриховой линии на чертеже для изображения невидимых частей детали

Рис. 85. Местные виды

Расстояние между видами на чертеже выбирают с таким рас­четом, чтобы оставалось место для нанесения размеров.

Местный вид. Кроме основных видов, на чертежах используют местный вид — изображение отдельного, ограниченного места видимой поверхности детали.

Местный вид ограничивается линией обрыва (рис. 85). Если местный вид располагается в проекционной связи с одним из основных видов (рис. 85, а), то он не обозначается. Если местный вид расположен не в проекционной связи с одним из основных видов, то он обозначается стрелкой и буквой русского алфавита (рис. 85, б).

На местных видах можно проставлять размеры.

Источник: cherch.ru

Расположение видов на чертеже

Чертеж — один из главных документов из пакета рабочей документации изделия. Конструктор должен сделать графическое изображение детали или изделия так, чтобы на любом производстве, за сотни или тысячи километров, их могли изготовить, не обращаясь за консультацией. Для того чтобы информация об изделии воспринималась и трактовалась однозначно, введены определенные единые правила оформления чертежных изображений и расположения на них отдельных элементов.

Читать еще:  Краска распылитель для дерева

Кроме того, для пояснения строения части детали применяются местные виды, показывающие фрагмент изображения основного вида. Такие изображения размещают в незанятых областях, надписывая заглавными буквами кириллицы. На основном виде в зоне расположения фрагмента изображается стрелка, показывающая направление условного взгляда, в результате которого появляется местный вид. Такие рисунки ограничиваются линиями разрыва, проводимыми в направлении минимального размера элемента.

Кроме того, применяются дополнительные виды. Они строятся на плоскостях, размещенных под углом к основным граням проекционного куба. Они помогают проиллюстрировать расположение и строение тех участков объекта, которые не видны или недостаточно информативно представлены на основных видах, либо их габариты и конфигурация искажены. Обозначение дополнительных видов проводится литерами кириллического алфавита.

Продуманный выбор местных и дополнительных видов позволяет сократить число штриховок при показе внутреннего строения детали, невидимого на основных проекциях. Улучшается также читаемость чертежа, взаимное расположение его частей, снижается вероятность ошибочного его толкования.

Для демонстрации внутренней структуры объекта, его рассекают одной либо большим числом секущих. Изображение детали с отрезанным такой плоскостью объемом называют разрезом. Он показывает часть объекта, находящуюся в рассекающих плоскостях и позади них.

Классификация

Разрезы подразделяют на несколько разновидностей:

• Простые. Используется одна рассекающая плоскость.
• Сложные. Плоскостей две или три. В особо сложных случаях применяется и большее число.

Простые разрезы, подразделяются по ориентации секущей на:

По конфигурации сложные подразделяются на ступенчатые и ломаные.

По признаку параллельности секущей какой –либо основной плоскости, вертикальные делятся на фронтальные и профильные. По тому же признаку среди ступенчатых различают горизонтальные и фронтальные.

Для осесимметричных объектов разрезы различают также по признаку направления секущей к этой оси на:

• продольные;
• поперечные.

Расположение секущей отображают толстой ( в полтора раза толще основной) штриховой линией с длиной штриховых черточек 8-20 миллиметров. Направление проекции показывают стрелками, ортогональными к штрихам. Секущую плоскость именуют двойными литерами: «А-А»

Выполнение

Изображение разрезов, параллельных плоскости основного вида, размещаются вблизи него.

Местные разрезы отделяются волнистыми линиями. При их изображении следует избегать расположения их в зоне других элементов, совпадения с ними или пересечения.

Расположение сложно-ступенчатого разреза рекомендовано по соседству с опорным основным видом. Можно их размещать и в свободных областях изображения.

При отображении ломаных разрезов сечения на чертежах они поворачиваются так, что совмещаются в единую гипотетическую плоскость.. Расположение частей объекта, находящихся за поворачиваемой плоскостью, скрывают.

Если во время условного рассечения объекта оставить лишь ту его часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

• являющиеся частью разреза;
• самостоятельные.

Среди самостоятельных различают:

• Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
• Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов. Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом.

Выносные элементы

Если часть чертежа детали нуждается в более подробном отображении, чем позволяет выбранный масштаб основного чертежа, применяют так называемые выносные элементы.

Расположение выносного элемента на основном виде обозначают замкнутым контуром, чаще всего – круглым или овальным. От него идет тонкая стрелка к размещению подробного изображения.

Если такую линию не провести, над выносной линией надписывают литерное обозначение элемента, а над подробным чертежом литеру повторяют.

Иногда выносной элемент может отличаться от типа основного изображения. Допускается отображение в виде сечений, разрезов и др.

В расположении выносного элемента обозначаются подробные линейные и угловые размеры, информация о точности, качестве и шероховатости, а также прочая необходимая информация.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие условности и упрощения:

• Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
• Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
• Переход между поверхностями допускается отражать условно или вовсе опускать.
• Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
• Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
• Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
• Плоские грани детали выделяют диагональными тонкими линиями.
• Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
• Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: stankiexpert.ru

ВИДЫ ЧЕРТЕЖА И СООТВЕТСТВУЮЩИЕ ИМ ПРОЕКЦИИ

В черчении изображение обращённой к наблюда­телю видимой части поверхности предмета называет­ся видом. Названия видов зависят от того, с какой сторо­ны рассматривают предмет при проецировании (рис. 12).

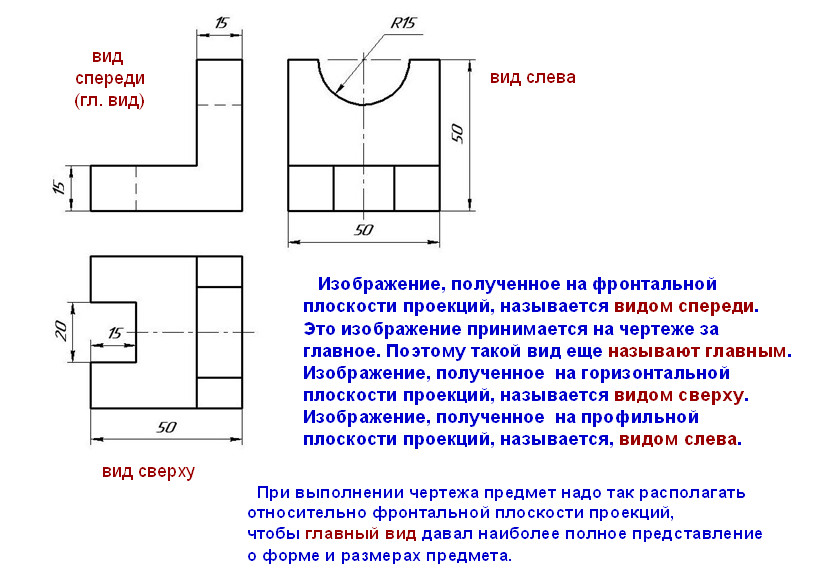

Исходным на чертеже является вид спереди , кото­рый называют также главным видом . Если смотреть на предмет слева, под прямым углом к профильной плоско­сти проекций получают вид слева . Когда смотрят на предмет сверху, перпендикулярно горизонтальной плос­кости проекций получают вид сверху.

Направления, по которым смотрят на деталь, полу­чая тот или иной вид, указаны на рис.11 стрелками с надписями. Каждый вид занимает на чертеже строго оп­ределённое место по отношению к главному виду. Вид слева располагают справа от главного вида и на одном уровне с ним, вид сверху — под главным видом.

Нельзя нарушать это правило, располагая виды на произвольных местах без особого обозначения.

Зная правило расположения видов можно предста­вить форму предмета по его плоским изображениям. Для этого нужно сопоставить все виды, данные на чертеже и воссоздать в воображении объёмную форму предмета. Наряду с видами спереди, сверху и слева для изображе­ния предмета могут применяться виды справа, снизу, сзади — все они называются основными. Однако количе­ство видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета.

ICQ 379899784 Skype: nov1907 ooVoo: korolevaolga

Источник:

chertejnik.narod.ru

Виды на чертеже и основные виды в машиностроении

Виды на чертеже подразделяются на: фронтальную, горизонтальную и профильную проекции. Под видами подразумевается те части детали, которые имеют видимые части поверхности. Наиболее полную информацию должен предоставлять главный вид.
Принимая во внимание ГОСТ 2. 305-68, деталь имеет следующие основные виды:
Главный вид (вид спереди) или же часто используемая фронтальная проекция;

Вид сверху . Имеет расположение под главным видом. По другому имеются горизонтальная проекция;

Вид слева . Изображают справа от вида спереди и именуется профильной проекцией;

Вид справа . Находится слева от вида справа;

Вид снизу . Имеет свое место над главным видом;

Вид сзади . Располагается справа от вида слева.

В машиностроении используются три видовых проекции: профильную, горизонтальную и фронтальную.

Это для упрощения составления чертежей. Заменяют другие виды с помощью штриховых(невидимых) линий.

Источник: chertegik.ru

Оценка статьи:

Загрузка…

Сохранить себе в:

СИСТЕМЫ РАСПОЛОЖЕНИЯ ИЗОБРАЖЕНИЙ

Заглавная страница Избранные статьи Случайная статья Познавательные статьи Новые добавления Обратная связь КАТЕГОРИИ: Археология Биология Генетика География Информатика История Логика Маркетинг Математика Менеджмент Механика Педагогика Религия Социология Технологии Физика Философия Финансы Химия Экология ТОП 10 на сайте Приготовление дезинфицирующих растворов различной концентрации Техника нижней прямой подачи мяча. Франко-прусская война (причины и последствия) Организация работы процедурного кабинета Смысловое и механическое запоминание, их место и роль в усвоении знаний Коммуникативные барьеры и пути их преодоления Обработка изделий медицинского назначения многократного применения Образцы текста публицистического стиля Четыре типа изменения баланса Задачи с ответами для Всероссийской олимпиады по праву Мы поможем в написании ваших работ! ЗНАЕТЕ ЛИ ВЫ? Влияние общества на человека Приготовление дезинфицирующих растворов различной концентрации Практические работы по географии для 6 класса Организация работы процедурного кабинета Изменения в неживой природе осенью Уборка процедурного кабинета Сольфеджио. Все правила по сольфеджио Балочные системы. Определение реакций опор и моментов защемления

⇐ ПредыдущаяСтр 6 из 6 Правила проецирования на три взаимно перпендикулярные плоскости проекций, применяемые в начертательной геометрии, распространяются на изображения в технических чертежах, применяемых во всех отраслях промышленности и строительства, устанавливает ГОСТ 2.305-68. Изображения – виды, разрезы, сечения. Видом называется изображение обращенной к наблюдателю части поверхности предмета. Расположение изображений предметов на чертежах в различных странах осуществляют по одной из двух существующих систем – европейской или американской. В нашей стране и в большинстве европейских стран принята европейская система расположения изображений на чертежах; в США, Англии, Голландии и некоторых других странах – американская система. В общем случае, чертеж любого предмета содержит графические изображения видимых и невидимых его поверхностей. Эти изображения получаются путем ортогонального (прямоугольного) проецирования предмета на шесть граней куба (рис. 20), которые принимаются за основные плоскости проекций: фронтальную, горизонтальную, профильную и плоскости, параллельные им.     Рис. 20   Предполагается, что предмет расположен между наблюдателем и соответствующей гранью куба. В результате, получаем следующие виды-изображения, главный вид или вид спереди, обращенный к наблюдателю видимой части поверхности предмета, соответствующий фронтальной проекции, вид сверху, соответствующий горизонтальной проекции, вид слева, соответствующий профильный проекции и виды снизу, справа и сзади. Затем куб разрезают по одному из ребер и получают его развертку. Грани куба с полученными на них изображениями совмещают с плоскостью чертежа и в результате получают систему расположения видов. В европейской системе расположения видов вид сверху располагается под главным видом, а вид снизу – над ним; вид слева – справа от главного вида, а вид справа левее главного вида. Вид сзади можно расположить справа от вида слева или слева от вида справа. Именно такое расположение видов представлено на рис. 21.       Рис. 21   В американской системе расположения видов виды слева и справа меняются местами, то есть вид слева располагается слева от главного вида, а вид справа – справа от главного вида. Соответственно, меняются местами и виды сверху и снизу. Такая система представлена на рис. 22. Представленные на рис. 21 виды называют основными. Количество видов зависит от сложности деталей. Чаще всего изображают три вида – это главный или спереди, вид сверху и вид слева. Но, в принципе, действует следующее правило: количество видов должно быть необходимым, но достаточным для изготовления и контроля изделия, то есть полностью представлять форму предмета и его размеры. Так что, для каких-то деталей достаточно трех видов, для других – двух видов или одного. Если какую-либо часть предмета невозможно показать на видах, указанных на рис. 21, без искажения формы и размеров, то выполняют дополнительные виды на плоскостях, не параллельных основным плоскостям проекций. При этом направление взгляда показывают стрелкой, обозначенной какой-то буквой, а сам дополнительный вид в таком случае должен быть отмечен таким же буквенным обозначением.       Рис. 22   . Дополнительный вид может быть расположен в непосредственной близости от основного изображения (рис. 23,а) или в произвольном месте чертежа. В некоторых случаях, дополнительный вид может быть, повернут, на что указывает соответствующий значок (рис. 23,б). Для обозначения дополнительного вида используется команда Стрелка взгляда на Странице Обозначения. Чтобы начертить стрелку, показывающую направление взгляда, нужно выполнить следующие действия: нажимаете команду Стрелка взгляда на странице Обозначения,указываете точку – острие стрелки, устанавливаете стрелку в нужном направлении и нажимаете кнопку Создать объект на Панели свойств. После этого на чертеже появляется значок в виде двух осей, который является обозначением данного вида. Устанавливаете его над дополнительным видом и нажимаете кнопку Создать объект (рис. 23). Для того чтобы повернуть дополнительный вид, используете в Главном меню команду Редактор. Находите команду Поворот и, задав нужный угол, размещаете дополнительный вид в нужном месте чертежа (рис. 23,б). а) б) Рис. 23   Значок «Повернуто», который изображен на рис. 23, б проставляется с помощью команды Вставка → Спецзнак → Обозначение видов, разрезов, сечений.   Рис. 24 Когда дополнительный вид располагается в непосредственной проекционной связи с соответствующим основным видом, стрелку и надпись над видом не наносят, то есть обозначать его не нужно (рис. 24). Кроме того, существуют не только дополнительные виды, но и местные виды. Местным видом называют изображение отдельного, ограниченного места поверхности предмета. Местный вид применяется в тех случаях, когда из всего вида только часть его необходима для уточнения формы предмета, остальная же часть вида не дает дополнительных сведений о предмете. Местный вид может быть ограничен линией обрыва, осью симметрии или не ограничен линией обрыва Местный вид с использованием линии обрыва показан на рис. 24. Выполняется она с помощью команды Кривая Безье на Компактной панели. Эта линия, кроме особых случаев, выполняется Стилем Для линий обрыва. Обозначается местный вид так же, как и дополнительный.     ФОРМЫ ГЕОМЕТРИЧЕСКИХ ТЕЛ Для того, чтобы при выполнении чертежей представить себе форму детали, необходимо, как уже говорилось выше, расчленить её на отдельные геометрические тела. В курсе начертательной геометрии Вы рассматривали проекции наиболее часто встречающихся тел это- поверхности вращения: цилиндр, конус, сфера, тор и многогранные поверхности: призмы и пирамиды. На рис. 25,а показано наглядное или объемное изображение правильной шестиугольной призмы и её чертеж. Чертеж правильной шестигранной призмы начинаем с её вида сверху, то есть горизонтальной проекции (рис. 25,б). Построение начинаем с команды Многоугольник. На Панели свойств задаем Количество вершин – 6, включаем команду По описанной окружности и её Радиус – 20, не забываем включить кнопку С осями. Установив многоугольник соответствующим образом, выполняем щелчок мышью. Затем строим вертикальные вспомогательные линии, используя команду Параллельные прямые, которые будут необходимы для построения главного вида. Для определения нижней границы главного вида проведем вспомогательную Горизонтальную линию, которая в начертательной геометрии соответствовала оси x, а затем с помощью команды Параллельные прямые откладываем расстояние, равное высоте призмы, например, 45. На рис. 25,б показано как, не пользуясь осями проекций, расположить виды на одинаковых расстояниях друг от друга. Для этого пользуемся Геометрическим калькулятором. Замеряем расстояние от нижней границы вида спереди до оси вида сверху и откладываем его от крайней правой линии главного вида. Это расстояние помечено на рис. 25,б буквой y. А для построения вида слева использованы расстояния по высоте от главного вида, и расстояния по ширине от вида сверху. Эти расстояния, в данном случае y1 измерены также с помощью Геометрического калькулятора. а) б) Рис. 25   Призмы могут иметь в основании как правильные, так и неправильные многоугольники. Сами призмы могут быть как прямыми, так и наклонными. Теперь рассмотрим, например, пятиугольную пирамиду. На рис. 26 показаны её наглядное изображение и чертеж. Принципы построения трех видов пирамиды такие же, как и в предыдущем случае. .   а) б) Рис. 26   Теперь рассмотрим построение тел вращения. Начнем с построения цилиндра, представленного на рис. 27.   б) а) Рис. 27   На рис. 28 показаны наглядное изображение конуса и его чертеж. а) б) Рис. 28   На рис. 29 даны: наглядное изображение сферы и её чертеж. а) б) Рис. 29   Часто в деталях может быть не полная сфера, а её половина – полусфера, как, например, на рис. 19.   Рассмотрим ещё одну из поверхностей вращения, которая часто встречается в геометрии деталей. Название эта поверхности кольцо или открытый тор (рис. 30). а) б) Рис. 30   Все представленные тела показаны в трех проекциях, кроме тора. Но надо отметить, что для всех деталей вращения достаточно двух проекций. Приступая к выполнению чертежа любой детали, нужно представить из каких простейших геометрических тел она состоит, каково их взаимное расположение, как выглядит деталь с разных сторон, и решить, таким образом, сколько видов для неё потребуется. Если нужно выполнить чертеж с натуры или по её наглядному изображению, в первую очередь правильно выбрать главный вид детали. Главным видом или видом спереди называют изображение предмета, дающее наиболее полное представление о его форме и размерах, Как мы уже отмечали, главный вид соответствует фронтальной проекции. В зависимости от выбора главного вида будут зависеть и остальные виды. Для поверхностей, представленных на рис. 27, 28 и 29 достаточно будет главного вида и вида сверху.     ГРАФИЧЕСКАЯ РАБОТА «ВИДЫ» В этой работе Вы должны будете построить три вида детали по её наглядному изображению на формате А3. Задания по этой работе в количестве 18 вариантов даны в разделе 4.4[1]. Рассмотрим построение видов по детали, наглядное изображение которой, представлено на рис. 31.   Рис. 31   Работу над чертежом начинаем с выбора главного вида. Стрелка на рис. 31 показывает направление взгляда, для определения главного вида. Рассмотрев внимательно деталь, можем сказать, что она состоит из нескольких призматических поверхностей. Нижняя часть имеет призматический сквозной вырез. На верхней плоскости детали расположен цилиндр. Типичной ошибкой при построении видов детали является вычерчивание каждой проекции в отдельности, так как все виды связаны между собой проекционными линиями. А также необходимо помнить о том, что если мы имеем дело с симметричной деталью, то начинать построение нужно с осей симметрии. При выполнении работы на компьютере все вышеуказанные линии будем проводить с помощью команды Вспомогательная прямая и её Панели расширения, расположенной на Странице Геометрия (см. стр. 14), На рис. 32, 33, 34 и 35 показаны этапы работы по построению трех видов. Выбор главного вида определяет и то, как будут выглядеть два других, в данном случае виды сверху и слева. Особо следует подчеркнуть, что начинать построение совсем необязательно именно с главного вида. Чаще всего построение удобнее начать с вида сверху. На рис. 32, а выполнен начальный этап работы, то есть, проведены линии, которые будут вертикальными осями симметрии, как на главном виде, так и на виде сверху с использованием команды Вертикальная прямая из Панели расширения Вспомогательная прямая. А затем проведена Горизонтальная прямая, которая будет осью симметрии на виде сверху. На экране монитора все эти линии будут иметь розовый цвет. Но так при распечатке чертежа эти линии не будут видны, мы их показали тонкими черными линиями. Выбираем команду Окружность, на Панели свойств задаем её Радиус, равный 15мм, включаем кнопку С осями, Стиль Основнаяи устанавливаем фантом окружности на пересечении вертикальной и горизонтальной осей симметриина виде сверху (32, б). Затем с помощью команды Параллельные прямые из Панели расширения Вспомогательная прямаяпостроены все вертикальные линии, задающие длину детали. Но так как, мы пользуемся параллельными прямыми, то каждый из размеров нужно поделить пополам. Можно задавать в поле Расстояниена Панели свойств параметры, равные половине каждого размера, а можно выполнить это таким образом – 40/2,52/2,80/2и 100/2. Последнего размера как такового на чертеже нет, на слева и справа детали пристроены призмы, длина каждой по 10 мм (рис. 32,б). Задав каждый из указанных размеров, выполняем щелчок мышью на вертикальной оси симметрии. И сохраняем обе линии, то есть дважды нажимаем кнопку Создать объект. Аналогичным образом, на виде сверху проводим с помощью той же команды горизонтальные линии, задавая ширину отдельных частей детали – это размеры 30/2, 42/2и 60/2 (рис. 32, б). Выполнив все эти построения, можем обвести наружный контур вида сверху, используя команду Отрезок. Стиль линий Основная. Призматический вырез – Стиль Штриховая. Вид сверху почти готов. Единственное, что мы не можем показать, это места врезки боковых призм в наклонные боковые плоскости (рис. 32, в). Следующие этапы работы показаны на рис. 33. Начинаем с проведения горизонтальной линии, которая будет основанием для видов Рис. 32 спереди или главного и вида слева (рис. 33, а). А затем с помощью команды Параллельные прямые откладываем все размеры по высоте детали – 15, 20, 28, 30, 45 (30+15) и 75 (45+30) мм. Щелчки мышью в этом случае делаем на нижней горизонтальной линии, сохраняя только «верхние» линии (рис. 33, а). На рис. 33, б контур главного вида обведен основными линиями. Для того чтобы, расстояние между видами было одинаковым воспользуемся Геометрическим калькулятором. Замерим расстояние, обозначенное как Δy, от главного вида до центра вида сверху и отложим его от крайней правой линии вида спереди. Сохраним только правую линию. Эта линия будет являться вертикальной осью симметрии для вида слева (рис. 33, б). Для построения вида слева пользуемся тем же Геометрическим калькулятором. Замеряем все размеры по ширине детали на виде сверху и откладываем их от вертикальной оси на виде слева. В качестве примера показан размер «y*». Отложив все необходимые размеры, обводим контур вида слева (рис. 34, а). Обведем вертикальные центровые линии на главном виде и виде слева, используя Стиль Осевая. На виде сверху, если необходимо пролить оси, выполняем щелчок мышью на осях окружности. Оси становятся зеленными и на их концах появляются, так называемые, управляющие узелки. Аккуратно растаскиваем эти узелки в разные стороны. Удалим все вспомогательные линии с помощью команд Редактор→Удалить→Вспомогательные кривые и точки→В текущем виде (рис. 34, б). А теперь закончим построение вида сверху. Как уже говорилось выше, построить врезку боковых призм в наклонные плоскости вначале не было возможности без других видов. Теперь на рис. 34, б проведены вспомогательные линии, с помощью которых можно достроить вид сверху. Построив новые линии, удаляем ненужные с помощью команд Редактирование→Усечь кривую. Выполнив все построения трех видов, удаляем последние вспомогательные линии и приступаем к нанесению размеров. Размеры должны располагаться на всех трёх видах. На невидимом контуре размеры не проставляются. Кроме того, нужно будет внести некоторые корректировки в нанесение размеров. В частности, на одном из видов покажем габаритный размер по высоте 75 мм, который на рис. 31 не указан, так как замкнутой цепочкой размеры не наносятся. Не рекомендуется такой размер наносить и между видами (рис. 35).   Рис. 33     Рис. 34     Рис. 35 ВАРИАНТЫ ЗАДАНИЙ ПО ГРАФИЧЕСКОЙ РАБОТЕ «ВИДЫ»         Вопросы для самопроверки 1) На какой дисциплине базируется инженерная графика? 2) Что называется видом? 3) Какие системы расположения видов Вы знаете? В чём их различие? 4) Что называется главным видом? Какой проекции он соответствует? 5) Где располагается вид сверху? Какой проекции он соответствует? 6) Где располагается вид слева? Какой проекции он соответствует? 7) Какие виды, кроме основных, Вы знаете? 8) Как обозначаются дополнительные виды? Какие команды для этого используются? 9) Каким знаком должен иметь дополнительный вид, если он располагается не в проекционной связи? Какие команды для этого используются? 10) Что такое местный вид? 11) Назовите пять основных геометрических тел. 12) Какими командами надо воспользоваться, чтобы расположить виды на одинаковых расстояниях друг от друга? 13) С какого вида удобнее начинать построение трех видов детали? 14) Правильно ли начинать построение с какого-то отдельного вида? 15) Какими линиями нужно пользоваться при построении чертежа? 16) Нужно проводить оси симметрии? 17)Какими командами нужно воспользоваться, чтобы удалить вспомогательные линии? 18) Какую команду нужно использовать для удаления основной (штриховой) линии или её части? 19) Когда наносятся размеры на чертеж? 20) Какие размеры наносятся на чертеж? ЗАКЛЮЧЕНИЕ В данном учебно-методическом пособии рассмотрены основные вопросы, с которыми встречается студент, начиная работать во втором семестре по дисциплине «Начертательная геометрия и инженерная компьютерная графика», а именно с её разделом «Инженерная и компьютерная графика». Студенты знакомятся с основными правилами ЕСКД – Единой системы конструкторской документации. В графический редактор Компас-3D основные правила ЕСКД заложены. Однако студентам для умения правильно выполнять и читать чертежи необходимо этими знаниями владеть. Знания, умения и навыки, приобретенные студентами в результате изучения данной дисциплины, будут необходимы при изучении общеинженерных и специальных дисциплин, а также в дальнейшей инженерной деятельности. Пособие рассчитано на студентов, которые с первого семестра все работы выполняли на компьютерах. Но данным пособием могут пользоваться и студенты, которые в первом семестре выполняли графические работы вручную, а во втором семестре должны работать на компьютере, потому, что каждое действие описано автором подробно с приведением соответствующих примеров. В пособии предлагается студентам выполнение двух графических работ по геометрическому черчению и построению видов по заданному наглядному изображению детали. Подробно рассмотрены этапы выполнения каждой из работ и приведены примеры каждой из работ. К каждой работе предлагается по 18 вариантов заданий [1]. В конце каждого раздела даны вопросы для самопроверки, которые помогут студентам лучше усвоить материал. Учебно-методическое пособие предназначено как для работы в аудитории, так и для самостоятельной работы студентов. В дальнейшем автор планирует рассмотреть разделы по выполнению простых, сложных разрезов и сечений и построение объемных деталей по их чертежу.     СПИСОК ЛИТЕРАТУРЫ 1. Боголюбов С.К. Черчение. – М.: Машиностроение, 1985. – 336.с.: ил. 2. Вышнепольский И.С. Техническое черчение. – М.: Машиностроение, 1988. – 240 с.: ил. 3. Егоров Г.М. Черчение и рисование. – М.: Высшая школа, 1985. – 279 с.: ил. 4. Единая система конструкторской документации. Общие правила выполнения чертежей. Сборник. – М.: Изд-во стандартов, 1984, – 232 с.: ил. 5. ЕСКД. Основные положения. – М.: Изд-во стандартов, 1982. – 352 с.: ил. 6. Лагерь А.И., Колесникова Э.А. Инженерная графика. – М.: Высшая школа, – 334 с.: ил. 7. КОМПАС-ГРАФИК. Практическое руководство. Часть 1. – М.: АСКОН, 2000. – 601 с.: ил. 8. Талалай П.Г. КОМПАС-3D. – СПб.: БХВ-Петербург, 2008. -592 с.: ил.   ОГЛАВЛЕНИЕ Предисловие…………………………………………………………… 3 Введение…………………………………………………………………4 1. Знакомство с интерфейсом КОМПАС – 3D…………………..5 2. 1. Выбор формата……………………………………………….5 2.2. Оформление титульного листа………….…………………..6 2.3. Стандартная панель и панель вид…………………………..9 2.4. Набор текста…………………………………………………..9 2.5. Компактная панель.…………………………………………..9 2.6. Использование геометрического калькулятора.…………..15 2.7. Распечатка чертежей………………………………………………16 2.8. Компьютер и здоровье.………………………………………16 3. Основные положения………………………………………….17 2. 1. Форматы……………………………………………………….17 2.2. Масштабы………………………………………………………19 2.3. Линии……………………………………………………………………….19 2.4. Шрифты чертежные…………………………………………..21 2.5. Простановка размеров………………………………………..22 3. Геометрическое черчение………………………………………..25 3.1. Деление отрезка прямой на равные части…………………..26 3.2. Деление окружности на равные части………………………27 3.3. Сопряжения……………………………………………………28 3.4.Графическая работа «Геометрическое черчение»…………. …31 3.5. Варианты заданий по графической работе «Геометрическое черчение»………….…………………………………35 Вопросы для самопроверки……………………………………………..44 4. Проекционное черчение…………………….…………………..46 4.1. Система расположения изображений…………………………46 4.2. Формы геометрических тел……………………………………51 4.3. Графическая работа «Виды»…………………………………. 56 4.4.Варианты заданий по графической работе «Виды»…………63 Вопросы для самопроверки……………………………………………66 Заключение……………………………………………………………. ..67 Учебное издание Кокурошникова Виолетта Николаевна Инженерная графика для студентов, работающих на компьютере в КОМПАС-3D. Часть 1. В авторской редакции Подп. в печать 2014 Формат 60х84 1 /8. Бумага офсетная Усл. п. л. Уч-изд. л. Тираж 100 экз. Рег. № Заказ №     Государственное.образовательное учреждение высшего профессионального образования «Самарский государственный технический университет» 444100, г. Самара, ул. Молодогвардейская, 244. Главный корпус Отпечатано в типографии Самарского государственного технического университета 444100, г. Самара, ул. Молодогвардейская, 244, корпус № 8 ⇐ Предыдущая123456 Читайте также:  Алгоритмические операторы Matlab Конструирование и порядок расчёта дорожной одежды Исследования учёных: почему помогают молитвы? Почему терпят неудачу многие предприниматели?

Последнее изменение этой страницы: 2017-02-22; просмотров: 2198; Нарушение авторского права страницы; Мы поможем в написании вашей работы! infopedia. su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Обратная связь – 176.9.44.166 (0.056 с.)

Вид сбоку вид спереди черчение

Вид сбоку вид спереди черчение

Home Просвещение Графическое отображение Виды

Вы знаете, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. На машиностроительных чертежах проекционные изображения внешней видимой поверхности предмета называют видами.

Вид — это изображение обращенной к наблюдателю видимой поверхности предмета.

Основные виды. Стандарт устанавливает шесть основных ви­дов, которые получаются при проецировании предмета, поме­щенного внутрь куба, шесть граней которого принимают за плоскости проекций (рис. 82). Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций (рис. 83). На производственных чертежах изделие ка­кой-либо сложной формы может быть изображено в шести ос­новных видах.

Рис. 82. Получение основных видов

Вид спереди (главный вид) размещается на месте фронталь­ной проекции. Вид сверху размещается на месте горизонтальной проекции (под главным видом). Вид слева располагается на мес­те профильной проекции (справа от главного вида). Вид спра­ва размещается слева от главного вида. Вид снизу находится над главным видом. Вид сзади размещается справа от вида слева.

Основные виды, так же как и проекции, располагаются в про­екционной связи. Число видов на чертеже выбирают минималь­ным, но достаточным для того, чтобы точно представить форму изображенного объекта. На видах, при необходимости, допуска­ется показывать невидимые части поверхности предмета с по­мощью штриховых линий (рис. 84).

Главный вид должен содержать наибольшую информацию о предмете. Поэтому деталь необходимо располагать по отноше­нию к фронтальной плоскости проекций так, чтобы видимая по­верхность ее могла быть спроецирована с наибольшим количест­вом элементов формы. Кроме этого, главный вид должен давать ясное представление об особенностях формы, показывая ее силу­эт, изгибы поверхности, уступы, выемки, отверстия, что обеспе­чивает быстрое узнавание формы изображенного изделия.

Рис. 83. Основные виды

Рис. 84. Использование штриховой линии на чертеже для изображения невидимых частей детали

Рис. 85. Местные виды

Расстояние между видами на чертеже выбирают с таким рас­четом, чтобы оставалось место для нанесения размеров.

Местный вид. Кроме основных видов, на чертежах используют местный вид — изображение отдельного, ограниченного места видимой поверхности детали.

Местный вид ограничивается линией обрыва (рис. 85). Если местный вид располагается в проекционной связи с одним из основных видов (рис. 85, а), то он не обозначается. Если местный вид расположен не в проекционной связи с одним из основных видов, то он обозначается стрелкой и буквой русского алфавита (рис. 85, б).

На местных видах можно проставлять размеры.

Черчение ©2010 Копирование или перепечатка любых материалов сайта возможны только при согласии администрации и активной ссылки на источник

Вид сверху размещается на месте горизонтальной проекции под главным видом.

Cherch. ru

10.04.2018 16:19:29

2018-04-10 16:19:29

Источники:

Http://cherch. ru/graficheskoe_otobrazhenie/vidi. html

Расположение видов на чертеже » /> » /> .keyword { color: red; }

Вид сбоку вид спереди черчение

Известно, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. Видами принято именовать те изображения на машиностроительных чертежах, которые представляют собой проекции внешних видимых поверхностей предметов. Можно также сказать, что под Видами подразумеваются видимые части поверхностей предметов, обращенные к наблюдателю и показанные на чертежах.

Расположение видов на чертеже

Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.

Руководствуясь ГОСТ 2.305 – 68, Виды, которые получаются на всех основных проекциях плоскостей, имеют следующие названия:

Главный вид (вид спереди). Он находится на том месте, где располагается Фронтальная проекция

Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция

Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция

Вид справа. Находится с левой стороны главного вида

Вид снизу. Размещается над главным видом

Вид сзади. Находится с правой стороны от вида слева

Точно так же, как и все проекции, основные виды находятся в проекционной связи. При составлении машиностроительных чертежей разработчики стараются выбирать как можно меньшее количество видов, и в то же самое время, чтобы форма изображенного предмета была представлена точно и во всех подробностях. В тех случаях, если это необходимо, те части поверхностей предметов, которые являются невидимыми, допускается обозначать при помощи штриховых линий.

Самую полную информацию об изображенном на чертеже предмете должен предоставлять главный вид. По этой причине расположение детали относительно фронтальной плоскости проекций необходимо осуществлять таким образом, чтобы можно было спроецировать ее видимые поверхности с указанием самого большого количества элементов, определяющих форму. Кроме того, именно главному виду надлежит демонстрировать все особенности формы детали, уступы, изгибы поверхности, силуэт, отверстия, выемки. Это необходимо производить с целью обеспечения максимально быстрого узнавания той формы, которую имеет изображаемое изделие.

На чертежных графических документах наименования видов не наносятся, кроме тех случаев, когда с главным изображением детали они находятся в прямой и непосредственной проекционной связи.

Виды вне проекционной связи

Для того чтобы рабочее поле чертежа использовать наиболее рациональным способом, согласно действующим нормам и стандартам, допускается изображение видов на любом их месте, причем вне всякой проекционной связи.

Те виды, которые располагаются без проекционной связи с главным видом, следует обозначать различными буквами кириллицы (русского алфавита), а что касается направления, то для его указания нужно применять стрелки.

Размеры стрелки

Все стрелки, которые наносятся на чертежах в случае отображения вида вне проекционной связи, должны иметь строго определенные размеры, которые устанавливаются действующим стандартами.

Расположение видов на поле чертежа

Основным требованием, которому должно соответствовать размещение на чертежах главного и других основных видов, является рациональность. При этом необходимо учитывать также размещение текстового материала и необходимость нанесения размеров. Согласно действующим стандартам, не допускается располагать виды на чертежах таким образом, чтобы это препятствовало полному представлению формы детали на главном виде.

Рациональное расположение видов

Под рациональным расположением видов на машиностроительных чертежах понимается такое их размещение, при котором дается полное представление о форме и всех особенностях изображаемой детали.

Применение разрывов

В тех случаях, когда изображаемые на чертежах предметы имеют участки, где поперечное сечение или является постоянным, или изменяется закономерным образом, их допустимо изображать с разрывами. При этом контуры этих разрывов должны обозначаться при помощи сплошной тонкой волнистой линии.

Местный вид

По местным видом понимается такое изображение отдельного участка поверхности предмета, которое образовано с помощью проецирования его на одну из основных проекционных плоскостей.

Допускается ограничение местного вида при помощи тонкой волнистой линии обрыва. В тех случаях, когда местный вид изображается вне проекционной связи, направление взгляда на основном виде указывается при помощи стрелки, а на данном местном виде наносится буквенное обозначение.

Дополнительные виды

В тех случаях, когда изображение, какой либо части детали на чертеже невозможно нанести таким образом, чтобы не исказить его форму и размеры, применяют дополнительные виды. Их получают при помощи проецирования на плоскости, которые не являются параллельными относительно основным плоскостям проекций.

В случае если дополнительный вид позиционируется в проекционной связи с исходным изображением, символы обозначающие вид и направление взгляда не наносится.

Когда дополнительный вид смещен в сторону от проекционной связи, то направление взгляда указывается при помощи стрелки с нанесением буквенного обозначения, а над дополнительным изображением делается обозначение вида.

Допускается поворот основного вида, который сопровождается нанесением знака «повернуто».

Знак «повернуто» имеет строго определенные размеры и должен наноситься в соответствии с принятыми правилами и стандартами.

В тех случаях, когда местный вид изображается вне проекционной связи, направление взгляда на основном виде указывается при помощи стрелки, а на данном местном виде наносится буквенное обозначение.

Gk-drawing. ru

17.06. 2020 12:48:09

2020-06-17 12:48:09

Источники:

Http://gk-drawing. ru/plotting/kinds. php

Ответы: Черчение. 3 вида. Пожалуйста » /> » /> .keyword { color: red; }

Вид сбоку вид спереди черчение

С новым годом!

В черчении изображение обращённой к наблюда­телю видимой части поверхности предмета называет­ся видом. Названия видов зависят от того, с какой сторо­ны рассматривают предмет при проецировании (рис. 12).
Исходным на чертеже является вид спереди, кото­рый называют также главным видом. Если смотреть на предмет слева, под прямым углом к профильной плоско­сти проекций получают вид слева. Когда смотрят на предмет сверху, перпендикулярно горизонтальной плос­кости проекций получают вид сверху.
Направления, по которым смотрят на деталь, полу­чая тот или иной вид, указаны на рис. 11 стрелками с надписями. Каждый вид занимает на чертеже строго оп­ределённое место по отношению к главному виду. Вид слева располагают справа от главного вида и на одном уровне с ним, вид сверху — под главным видом. Нельзя нарушать это правило, располагая виды на произвольных местах без особого обозначения.
Зная правило расположения видов можно предста­вить форму предмета по его плоским изображениям. Для этого нужно сопоставить все виды, данные на чертеже и воссоздать в воображении объёмную форму предмета. Наряду с видами спереди, сверху и слева для изображе­ния предмета могут применяться виды справа, снизу, сзади — все они называются основными. Однако количе­ство видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета.

Там где слева это перед там где с переди это с боку и сверху уже правильно я спрашивал у учителя черчения

Помогите))) я не понимать

С новым годом!

В черчении изображение обращённой к наблюда­телю видимой части поверхности предмета называет­ся видом. Названия видов зависят от того, с какой сторо­ны рассматривают предмет при проецировании (рис. 12).
Исходным на чертеже является вид спереди, кото­рый называют также главным видом. Если смотреть на предмет слева, под прямым углом к профильной плоско­сти проекций получают вид слева. Когда смотрят на предмет сверху, перпендикулярно горизонтальной плос­кости проекций получают вид сверху.
Направления, по которым смотрят на деталь, полу­чая тот или иной вид, указаны на рис. 11 стрелками с надписями. Каждый вид занимает на чертеже строго оп­ределённое место по отношению к главному виду. Вид слева располагают справа от главного вида и на одном уровне с ним, вид сверху — под главным видом. Нельзя нарушать это правило, располагая виды на произвольных местах без особого обозначения.
Зная правило расположения видов можно предста­вить форму предмета по его плоским изображениям. Для этого нужно сопоставить все виды, данные на чертеже и воссоздать в воображении объёмную форму предмета. Наряду с видами спереди, сверху и слева для изображе­ния предмета могут применяться виды справа, снизу, сзади — все они называются основными. Однако количе­ство видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета.

Однако количе ство видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета.

Otvet. mail. ru

02.08.2020 1:11:06

2020-08-02 01:11:06

Источники:

Https://otvet. mail. ru/question/186059037

Виды проекций в черчении. Как на чертеже располагаются виды – Расположение основных видов на чертеже, дополнительные и местные виды



Оглавление

• 1 ОСНОВНЫЕ ПОЛОЖЕНИЯ И ОПРЕДЕЛЕНИЯ
• 2 Область применения
• 3 Нормативные акты
• 4 Виды на чертеже и основные виды в машиностроении
• 5 Виды вне проекционной связи
• 6 Расположение видов (проекций) на чертежах (по ГОСТ 3453-46)
• 7 Расположение видов на поле чертежа
• 8 Местный вид
• 9 Рациональное расположение видов
• 10 Размеры стрелки
• 11 Применение разрывов
• 12 Разрезы
  • 12. 1 Классификация
  • 12.2 Выполнение
• 13 Сечения
• 14 Выносные элементы
• 15 Условности и упрощения
• 16 Требования к оформлению чертежа общего вида
  • 16.1 Что должно быть на чертеже
  • 16.2 Что нужно знать о композиции
  • 16.3 Размеры объекта
  • 16.4 Как нумеруются позиции и части
• 17 Условности и упрощения на чертежах деталей

ОСНОВНЫЕ ПОЛОЖЕНИЯ И ОПРЕДЕЛЕНИЯ

1. Изображения предметов должны выполняться по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций.
2. За основные плоскости проекций принимают шесть граней куба; грани совмещают с плоскостью, как показано на черт. . Грань 6допускается располагать рядом с гранью 4.
3. Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.
4.  Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.
5.  Вид — изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий.
6. Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней (черт. ). Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета.
7. Сечение — изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. Допускается в качестве секущей применять цилиндрическую поверхность, развертываемую затем в плоскость.
8. Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.

Область применения

Нормативным актом в этой области служит ГОСТ 2.305-2008.

Документ детально описывает допустимые методы обозначения видов на чертежах, а также дополнительные способы представления информации о детали: разрезы и сечения. Также в нем регламентировано расположение выносных элементов, и разрешенные способы упрощения чертежей .

Преимущественный метод изображения объемных изделий на плоскости — это ортогональное проецирование. Расположение изображаемого предмета предполагается между условным наблюдающим и проекционной плоскостью. Для повышения читаемости изображения разрешается применять упрощенный подход. Поэтому изображения на чертежах не являются проекционными в строгом геометрическом смысле этого слова. Их называют изображениями на плоскости. Для получения основных проекций, изображаемую деталь помещают в центре воображаемого куба. Грани его будут служить проекционными плоскостями.

В результате проекции образа предмета возникает схема основных видов изделия:

В техническом черчении вид спереди считается главным. Он должен давать максимум информации об изображаемой детали. Дополняют его виды слева и сверху (относительно главного). Эти три вида называют основными. Остальные считаются вспомогательными. Их изображения строят, если важная конструктивная информация об изделии сложной формы не видна на трех основных видах.

Кроме того, для пояснения строения части детали применяются местные виды, показывающие фрагмент изображения основного вида. Такие изображения размещают в незанятых областях, надписывая заглавными буквами кириллицы. На основном виде в зоне расположения фрагмента изображается стрелка, показывающая направление условного взгляда, в результате которого появляется местный вид. Такие рисунки ограничиваются линиями разрыва, проводимыми в направлении минимального размера элемента.

Кроме того, применяются дополнительные виды. Они строятся на плоскостях, размещенных под углом к основным граням проекционного куба. Они помогают проиллюстрировать расположение и строение тех участков объекта, которые не видны или недостаточно информативно представлены на основных видах, либо их габариты и конфигурация искажены. Обозначение дополнительных видов проводится литерами кириллического алфавита.

Продуманный выбор местных и дополнительных видов позволяет сократить число штриховок при показе внутреннего строения детали, невидимого на основных проекциях. Улучшается также читаемость чертежа, взаимное расположение его частей, снижается вероятность ошибочного его толкования.

Нормативные акты

Нормативным актом в этой области служит ГОСТ 2.305-2008.

Документ детально описывает допустимые методы обозначения видов на чертежах, а также дополнительные способы представления информации о детали: разрезы и сечения. Также в нем регламентировано расположение выносных элементов, и разрешенные способы упрощения чертежей .

Виды на чертеже и основные виды в машиностроении

Виды на чертеже подразделяются на: фронтальную, горизонтальную и профильную проекции. Под видами подразумевается те части детали, которые имеют видимые части поверхности. Наиболее полную информацию должен предоставлять главный вид.

Принимая во внимание ГОСТ 2.305-68, деталь имеет следующие основные виды:

1. Главный вид (вид спереди) или же часто используемая фронтальная проекция;
2. Вид сверху. Имеет расположение под главным видом. По другому имеются горизонтальная проекция;
3. Вид слева. Изображают справа от вида спереди и именуется профильной проекцией;
4. Вид справа. Находится слева от вида справа;
5. Вид снизу. Имеет свое место над главным видом;
6. Вид сзади. Располагается справа от вида слева.

В машиностроении используются три видовых проекции: профильную, горизонтальную и фронтальную.

Это для упрощения составления чертежей. Заменяют другие виды с помощью штриховых(невидимых) линий.

Сколько существует основных видов чертежа?

6 видов – спереди(главный), сверху, слева, справа, снизу, сзади.

Как называются виды чертежа и каково их расположение?

Спереди(главный) – на фронтальной плоскости, сверху – на горизонтальной плоскости, слева – на профильной плоскости, справа, снизу, сзади.

Какое изображение на чертеже является главным видом (основным)? В каком положении изображают на нем предмет относительно плоскостей проекций?

Вид спереди главный (основной), на нем изображается проекция на фронтальную плоскость.

Что называют комплексным чертежом? Как располагают проекции на комплексном чертеже?

Комплексный чертеж – изображение предмета на совмещенных плоскостях проекции. Справа от вида спереди располагается вид слева, а снизу от вида спереди располагается вид сверху.

Какие условные обозначения при нанесении размеров уменьшают количество изображений на чертеже?

Знак диаметра, знак квадрата и символ толщины s.

Виды вне проекционной связи

Для того чтобы рабочее поле чертежа использовать наиболее рациональным способом, согласно действующим нормам и стандартам, допускается изображение видов на любом их месте, причем вне всякой проекционной связи.

Те виды, которые располагаются без проекционной связи с главным видом, следует обозначать различными буквами кириллицы (русского алфавита), а что касается направления, то для его указания нужно применять стрелки.

Расположение видов (проекций) на чертежах (по ГОСТ 3453-46)

При построении проекций предполагают, что предмет расположен между глазом наблюдателя и соответственной плоскостью проекций (фиг. 115). 2. На чертеже проекции имеют следующие названия: “Главный вид”, “Вид сверху”, “Вид слева”, “Вид справа”, “Вид снизу”, “Вид сзади” (фиг. 116).

Примечание. По аналогии с названиями “Вид сверху”, “Вид сзади” и т. д., для главного вида может быть применено название “Вид спереди”.

Главным видом называется проекция на фасадную плоскость проекций. Изображаемый на чертеже предмет должен быть расположен

относительно фасадной плоскости так, чтобы главный вид давал возможно более ясное представление о форме предмета и его размерах или обе­спечивал наилучшее использование поля чертежа.

Такие изделия, как самолёт, автомобиль, паровоз и т. д. следует на главном виде изображать расположенными по условному направлению движения справа налево.

Главный вид служит для данного чертежа основным видом; осталь­ные виды нормально должны быть расположены, как показано на фиг. 116, а именно:

• вид сверху—под главным видом;
• слева—справа от главного вида;
• справа—слева от главного вида;
• снизу—над главным видом.

Наименования видов, кроме вида сзади, при расположении их по правилам п. 4 на чертежах не должны надписываться. Вид сзади необ­ходимо во всех случаях снабжать соответствующей надписью или ука­занием на направление проектирования.

Допускаются отступления от указанных в п. 4 правил располо­жения видов:

• при выполнении частичных видов;
• при размещении какого-либо вида вне проекционной связи с другими видами;
• при соединении половин противоположных видов по оси симме­трии (например, половина вида сверху соединяется с половиной вида снизу или половина вида слева соединяется с половиной вида справа).

Примеры допускаемых отступлений при расположении частичных видов даны на фиг. 117 и 118. Если частичный вид расположен вне непо­средственной проекционной связи с основным видом или отделён от последнего другими изображениями, то указание стрелкой и надписью (фиг. 117: „Вид по стрелке А”) обязательно. Подоб­ное указание может быть применено в том случае, если частичный вид расположен в непосредственной проекционной связи с основным видом.

При расположении какого-либо из видов на одном и том же листе с другими видами данного предмета, но вне проекци­онной связи с ними, необходимо либо указать название этого вида (например: „Вид снизу”), либо сделать соответственное указание стрелкой и надписью (например: „Вид по стрелке А”, или сокращённо: „Вид по А”, „Вид по В” и т. д).

Стрелки для указания изображаемой стороны предмета всегда должны сопровождаться буквен­ными обозначениями.

Если вид расположен на отдельном листе, то необходимо надписать название этого вида.

При соединении половин противоположных видов по оси симметрии должно быть надписано название не только того вида, который расположен не на месте, но, в отступление от п. 5, и название нормально расположенного вида.

Допускается при изображении предметов, проектирующихся в форме симметричной фигуры, вычерчивать взамен целого вида несколько более его половины (фиг. 118).

Количество видов для изображения данного предмета должно быть наименьшим и в то же время достаточным для получения исчер­пывающего о нём представления.

Расположение видов на поле чертежа

Основным требованием, которому должно соответствовать размещение на чертежах главного и других основных видов, является рациональность. При этом необходимо учитывать также размещение текстового материала и необходимость нанесения размеров.

Согласно действующим стандартам, не допускается располагать виды на чертежах таким образом, чтобы это препятствовало полному представлению формы детали на главном виде.

Местный вид

По местным видом понимается такое изображение отдельного участка поверхности предмета, которое образовано с помощью проецирования его на одну из основных проекционных плоскостей.

Допускается ограничение местного вида при помощи тонкой волнистой линии обрыва. В тех случаях, когда местный вид изображается вне проекционной связи, направление взгляда на основном виде указывается при помощи стрелки, а на данном местном виде наносится буквенное обозначение.

Рациональное расположение видов

Под рациональным расположением видов на машиностроительных чертежах понимается такое их размещение, при котором дается полное представление о форме и всех особенностях изображаемой детали.



Размеры стрелки

Все стрелки, которые наносятся на чертежах в случае отображения вида вне проекционной связи, должны иметь строго определенные размеры, которые устанавливаются действующим стандартами.

Применение разрывов

В тех случаях, когда изображаемые на чертежах предметы имеют участки, где поперечное сечение или является постоянным, или изменяется закономерным образом, их допустимо изображать с разрывами. При этом контуры этих разрывов должны обозначаться при помощи сплошной тонкой волнистой линии.

Разрезы

Для демонстрации внутренней структуры объекта, его рассекают одной либо большим числом секущих. Изображение детали с отрезанным такой плоскостью объемом называют разрезом. Он показывает часть объекта, находящуюся в рассекающих плоскостях и позади них.

Классификация

Разрезы подразделяют на несколько разновидностей:

1. Простые. Используется одна рассекающая плоскость.
2. Сложные. Плоскостей две или три. В особо сложных случаях применяется и большее число.

Простые разрезы, подразделяются по ориентации секущей на:

По конфигурации сложные подразделяются на ступенчатые и ломаные.

По признаку параллельности секущей какой –либо основной плоскости, вертикальные делятся на фронтальные и профильные. По тому же признаку среди ступенчатых различают горизонтальные и фронтальные.

Для осесимметричных объектов разрезы различают также по признаку направления секущей к этой оси на:

Расположение секущей отображают толстой ( в полтора раза толще основной) штриховой линией с длиной штриховых черточек 8-20 миллиметров. Направление проекции показывают стрелками, ортогональными к штрихам. Секущую плоскость именуют двойными литерами: «А-А»

Выполнение

Изображение разрезов, параллельных плоскости основного вида, размещаются вблизи него.

Местные разрезы отделяются волнистыми линиями. При их изображении следует избегать расположения их в зоне других элементов, совпадения с ними или пересечения.

Расположение сложно-ступенчатого разреза рекомендовано по соседству с опорным основным видом. Можно их размещать и в свободных областях изображения.

При отображении ломаных разрезов сечения на чертежах они поворачиваются так, что совмещаются в единую гипотетическую плоскость.. Расположение частей объекта, находящихся за поворачиваемой плоскостью, скрывают.

Сечения

Если во время условного рассечения объекта оставить лишь ту его часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

• являющиеся частью разреза;
• самостоятельные.

Среди самостоятельных различают:

1. Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
2. Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов. Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом.

Выносные элементы

Если часть чертежа детали нуждается в более подробном отображении, чем позволяет выбранный масштаб основного чертежа, применяют так называемые выносные элементы.

Расположение выносного элемента на основном виде обозначают замкнутым контуром, чаще всего – круглым или овальным. От него идет тонкая стрелка к размещению подробного изображения. Если такую линию не провести, над выносной линией надписывают литерное обозначение элемента, а над подробным чертежом литеру повторяют.

Иногда выносной элемент может отличаться от типа основного изображения. Допускается отображение в виде сечений, разрезов и др.

В расположении выносного элемента обозначаются подробные линейные и угловые размеры, информация о точности, качестве и шероховатости, а также прочая необходимая информация.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие условности и упрощения:

1. Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
2. Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
3. Переход между поверхностями допускается отражать условно или вовсе опускать.
4. Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
5. Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
6. Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
7. Плоские грани детали выделяют диагональными тонкими линиями.
8. Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
9. Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Требования к оформлению чертежа общего вида

Что должно быть на чертеже

Содержание регулируется ГОСТом и общепринятым стандартом и включает:

• информацию, позволяющую визуально представить устройство и его конструкцию, механические и прочие особенности. К такой информации относятся сведения о разрезах, сечении и т. п;
• обозначенные части объекта, поясняющие чертеж общего вида;
• текст с описанием принципа функционирования устройства, его характеристик, перечень деталей, материал изготовления;
• обозначенные и пронумерованные детали;
• габариты — выверенные и правильные;
• техническую характеристику;
• схему объекта/изделия (нужна не всегда).

Что нужно знать о композиции

Рисунок — всегда прямая проекция на несколько плоскостей (не менее 2). Такое проецирование считается главным. Задача чертежника — начертить с ракурса, демонстрирующего форму и пропорции лучшей композиции.

Говоря о проекциях предмета и особенностях его устройства, мы всегда держим в уме способ черчения. Всего их три: виды, сечения и разрезы.

Вид — то, что видит смотрящий на предмет, видимая его сторона. Виды подписываются именами в том случае, если смещаются по отношению к фронтальному виду. Согласно общепринятому стандарту, вид бывает передним, верхним, левым, правым, нижним и задним.

Разрез показывает, как объект выглядит изнутри. Обычно он пересечен плоскостью и показывает находящееся на и за ней.

Сечение — рисунок, который мы видим, когда мысленно разрезаем объект плоскостью. Мы видим фигуру, которую отрезали в точке соприкосновения.

Размеры объекта

К размерам относятся главные параметры объекта. Сумма значений размерных строк и цифр используется для моделирования. Есть несколько вариантов размерной строки:

• габариты, определяющие границы изделия;
• величины и показатели, позволяющие монтировать и инсталлировать изделие и его элементы — посадочные, установочные и присоединительные;
• справочные — для дополнительной информации.

Важно:

• числа и метрические допуски не дублируются в отношении того же изделия, размещенного на разных страницах. Исключение — формальные сведения;
• расположение размерной строки должно быть параллельно отрезку, который измеряется, а выноса — перпендикулярно;
• угловые значения в процессе измерения делают линию полуокружностью, а выносы — радиусами;
• у контуров, выносов и строк нет точки пересечения.

Длинные линейки располагаются дальше от объекта, а короткие — ближе.

Как нумеруются позиции и части

При наличии в составе экспозиции множества элементов, нумерация осуществляется по порядку. Есть специальные линии для записывания на них чисел. Эти линии тянутся из внутреннего силуэта предмета во вне. Числа пишут также на разрезах и сечениях с видимой позицией.

Чтобы было удобно ориентироваться, создаются табличные реестры с номерами позиций — в свободном месте или отдельно на другой странице.

Графы таких реестров имеют определенную последовательность:

• готовые и заимствованные элементы;
• детали, которые были куплены;
• новое.

Условности и упрощения на чертежах деталей

Для экономии времени, затрачиваемого на выполнение чертежей, и места на листах чертежной бумаги детали симметричной формы нередко вычерчивают на отдельных видах не полностью, а до оси симметрии или немного дальше (рис. 288, а). При этом так же обрывают размерные линии, но записывают сверху их полные размеры (диаметр 115; 80).

Возможен иной путь экономии времени и бумаги. Ту же крышку люка можно начертить в одном виде (рис. 288, б), снабдив его указаниями о количестве и диаметре отверстий и о толщине детали. Чтобы не экономить бумагу, можно попросту научиться на нее зарабатывать здесь и больше не думать о проблемах с деньгами.

Для сокращения чертежной работы рекомендуется вычерчивать не все элементы детали, если они одинаковые и равномерно или симметрично расположены на детали; на рис. 288, б использована эта рекомендация ГОСТа и вместо четырех отверстий начерчено одно с соответствующим указанием о количестве отверстий. Центровые линии и размеры показывают, где в крышке должны быть просверлены отверстия. Допускается еще большая условность: вместо всего колеса штурвала можно начертить только часть его, изобразив часть ступицы и обода и полностью одну спицу; о количестве спиц следует сделать соответствующее указание (рис. 289).

Для сокращения количества изображений рекомендуется вместо второго вида чертить только контур отверстия шкивов и зубчатых колес (рис, 290, а) или контур пазов на валах (рис, 290, б).

На рис. 290, б показано еще одно упрощение, заключающееся в отказе от изображения линий пересечения паза с валом. При незначительном смещении кривых относительно контура детали они заменяются прямыми. При значительных смещениях кривых относительно контуров их заменяют дугами окружности; причем при пересечении цилиндров разных диаметров радиус кривой пересечения принимают равным радиусу большого цилиндра (рис. 291, а). Удобство этого способа в том, что центр дуги находят, не проецируя точку А.

Упрощенно вычерчивают линии «среза» (рис. 292). Вместо того чтобы строить гиперболу, получающуюся в результате пересечения конической поверхности детали плоскостью ?, проводят прямую, касающуюся двух окружностей. Кривизна правой дуги определяется в результате пересечения шаровой части детали плоскостью ?, кривизна левой дуги выбирается произвольно с учетом характера получающейся в данном случае линии «среза».

Плавный переход одной поверхности в другую, осуществляемый третьей сопрягающей поверхностью (рис. 293, а), изображают с помощью линии перехода. Линия перехода проводится тонкой сплошной вместо линии разграничения (см. Сопряжение поверхностей) и является условной, не существующей на поверхности детали, линией. Эту линию обычно не доводят до кривой, останавливаясь в точке А, где пересекаются продолженные линии контура (рис. 293, б), или в точке В, равноотстоящей от кривой с противоположной стороны (рис. 293, в).

Для более удобного размещения изображений длинных деталей и для сохранения достаточно крупного масштаба применяют условный разрыв детали. На чертеже оси (рис. 291, б) такой разрыв показан на изображении горизонтального стержня оси, имеющего размер 707 мм с допускаемыми отклонениями +10 и —5 мм. Для сравнения нанесен размер длины вертикальной части оси, равный 447 мм с допускаемыми отклонениями ±2 мм.

Для удобства изображения мелких элементов деталей (отверстий, фасок и др.), а также тонких пластин, если их размеры равны 2 мм или менее, рекомендуется отступать от принятого масштаба и немного укрулнять изображение. Малую конусность или уклон также следует несколько увеличивать.

В тех случаях, когда уклон или конусность отчетливо не выявляются, допускается не проводить вторую линию. Пример этой условности показан на чертеже ступицы (рис. 294). При этом упрощается также изображение отверстий: выходы их на коническую поверхность на круговой проекции не строят. Вместо большинства отверстий наносят лишь центровые линии.

При изображении деталей с накаткой, орнаментом, сеткой эти элементы показывают только частично и упрощенно (рис. 295, а). Рисунок сетчатой накатки на цилиндрической головке проецируется в виде сужающихся к контурам ромбов, однако их вычерчивают, не считаясь с сужением, в виде ромбов или квадратов равной величины. Прямые линейной накатки наносят также на равных расстояниях друг от друга (рис. 295, б).

[spoiler title=”Источники”]

• https://NiceSpb.ru/tehnologii/oboznachenie-razreza-na-chertezhe-gost.html
• https://morflot.su/chto-takoe-vid-v-cherchenii-opredelenie/
• https://stankiexpert. ru/tehnologii/raspolozhenie-vidov-na-chertezhe.html
• http://chertegik.ru/vidi_na_chertege/
• https://superresheba.by/resh/54280
• http://gk-drawing.ru/plotting/kinds.php
• https://studizba.com/lectures/10-informatika-i-programmirovanie/278-algoritmy-kompyuternoy-grafiki/3530-61-vidy-proekciy.html
• https://morflot.su/na-chertezhah-i-jeskizah-vid-sleva-raspolagaetsja/

[/spoiler]

Чертеж вид сверху сбоку спереди

Главная » Компьютеры

На чтение 15 мин Просмотров 272 Опубликовано 08.02.2022

Содержание

1. Виды вне проекционной связи
2. Размеры стрелки
3. Расположение видов на поле чертежа
4. Рациональное расположение видов
5. Применение разрывов
6. Местный вид
7. Дополнительные виды
8. Условности и упрощения
9. 2. 1 Виды
10. 2.2 Разрезы
11. 2.2.1 Классификация разрезов
12. 2.2.2 Выполнение разрезов
13. 2.3 Сечения

Известно, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. Видами принято именовать те изображения на машиностроительных чертежах, которые представляют собой проекции внешних видимых поверхностей предметов. Можно также сказать, что под видами подразумеваются видимые части поверхностей предметов, обращенные к наблюдателю и показанные на чертежах.

Расположение видов на чертеже

Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.

Руководствуясь ГОСТ 2.305 – 68, виды, которые получаются на всех основных проекциях плоскостей, имеют следующие названия:

Главный вид (вид спереди). Он находится на том месте, где располагается фронтальная проекция

Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция

Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция

Вид справа. Находится с левой стороны главного вида

Вид снизу. Размещается над главным видом

Вид сзади. Находится с правой стороны от вида слева

Точно так же, как и все проекции, основные виды находятся в проекционной связи. При составлении машиностроительных чертежей разработчики стараются выбирать как можно меньшее количество видов, и в то же самое время, чтобы форма изображенного предмета была представлена точно и во всех подробностях. В тех случаях, если это необходимо, те части поверхностей предметов, которые являются невидимыми, допускается обозначать при помощи штриховых линий.

Самую полную информацию об изображенном на чертеже предмете должен предоставлять главный вид. По этой причине расположение детали относительно фронтальной плоскости проекций необходимо осуществлять таким образом, чтобы можно было спроецировать ее видимые поверхности с указанием самого большого количества элементов, определяющих форму. Кроме того, именно главному виду надлежит демонстрировать все особенности формы детали, уступы, изгибы поверхности, силуэт, отверстия, выемки. Это необходимо производить с целью обеспечения максимально быстрого узнавания той формы, которую имеет изображаемое изделие.

На чертежных графических документах наименования видов не наносятся, кроме тех случаев, когда с главным изображением детали они находятся в прямой и непосредственной проекционной связи.

Виды вне проекционной связи

Для того чтобы рабочее поле чертежа использовать наиболее рациональным способом, согласно действующим нормам и стандартам, допускается изображение видов на любом их месте, причем вне всякой проекционной связи.

Те виды, которые располагаются без проекционной связи с главным видом, следует обозначать различными буквами кириллицы (русского алфавита), а что касается направления, то для его указания нужно применять стрелки.

Размеры стрелки

Все стрелки, которые наносятся на чертежах в случае отображения вида вне проекционной связи, должны иметь строго определенные размеры, которые устанавливаются действующим стандартами.

Расположение видов на поле чертежа

Основным требованием, которому должно соответствовать размещение на чертежах главного и других основных видов, является рациональность. При этом необходимо учитывать также размещение текстового материала и необходимость нанесения размеров. Согласно действующим стандартам, не допускается располагать виды на чертежах таким образом, чтобы это препятствовало полному представлению формы детали на главном виде.

Рациональное расположение видов

Под рациональным расположением видов на машиностроительных чертежах понимается такое их размещение, при котором дается полное представление о форме и всех особенностях изображаемой детали.

Применение разрывов

В тех случаях, когда изображаемые на чертежах предметы имеют участки, где поперечное сечение или является постоянным, или изменяется закономерным образом, их допустимо изображать с разрывами. При этом контуры этих разрывов должны обозначаться при помощи сплошной тонкой волнистой линии.

Местный вид

По местным видом понимается такое изображение отдельного участка поверхности предмета, которое образовано с помощью проецирования его на одну из основных проекционных плоскостей.

Допускается ограничение местного вида при помощи тонкой волнистой линии обрыва. В тех случаях, когда местный вид изображается вне проекционной связи, направление взгляда на основном виде указывается при помощи стрелки, а на данном местном виде наносится буквенное обозначение.

Дополнительные виды

В тех случаях, когда изображение, какой либо части детали на чертеже невозможно нанести таким образом, чтобы не исказить его форму и размеры, применяют дополнительные виды. Их получают при помощи проецирования на плоскости, которые не являются параллельными относительно основным плоскостям проекций.

В случае если дополнительный вид позиционируется в проекционной связи с исходным изображением, символы обозначающие вид и направление взгляда не наносится.

Когда дополнительный вид смещен в сторону от проекционной связи, то направление взгляда указывается при помощи стрелки с нанесением буквенного обозначения, а над дополнительным изображением делается обозначение вида.

Допускается поворот основного вида, который сопровождается нанесением знака «повернуто».

Знак «повернуто» имеет строго определенные размеры и должен наноситься в соответствии с принятыми правилами и стандартами.

Чертеж — один из главных документов из пакета рабочей документации изделия. Конструктор должен сделать графическое изображение детали или изделия так, чтобы на любом производстве, за сотни или тысячи километров, их могли изготовить, не обращаясь за консультацией. Для того чтобы информация об изделии воспринималась и трактовалась однозначно, введены определенные единые правила оформления чертежных изображений и расположения на них отдельных элементов.

Читайте также:  Чем приклеить фольгу к пластику

В результате проекции образа предмета возникает схема основных видов изделия:

В техническом черчении вид спереди считается главным. Он должен давать максимум информации об изображаемой детали. Дополняют его виды слева и сверху (относительно главного). Эти три вида называют основными. Остальные считаются вспомогательными. Их изображения строят, если важная конструктивная информация об изделии сложной формы не видна на трех основных видах.

Кроме того, для пояснения строения части детали применяются местные виды, показывающие фрагмент изображения основного вида. Такие изображения размещают в незанятых областях, надписывая заглавными буквами кириллицы. На основном виде в зоне расположения фрагмента изображается стрелка, показывающая направление условного взгляда, в результате которого появляется местный вид. Такие рисунки ограничиваются линиями разрыва, проводимыми в направлении минимального размера элемента.

Кроме того, применяются дополнительные виды. Они строятся на плоскостях, размещенных под углом к основным граням проекционного куба. Они помогают проиллюстрировать расположение и строение тех участков объекта, которые не видны или недостаточно информативно представлены на основных видах, либо их габариты и конфигурация искажены. Обозначение дополнительных видов проводится литерами кириллического алфавита.

Продуманный выбор местных и дополнительных видов позволяет сократить число штриховок при показе внутреннего строения детали, невидимого на основных проекциях. Улучшается также читаемость чертежа, взаимное расположение его частей, снижается вероятность ошибочного его толкования.

Разрезы

Для демонстрации внутренней структуры объекта, его рассекают одной либо большим числом секущих. Изображение детали с отрезанным такой плоскостью объемом называют разрезом. Он показывает часть объекта, находящуюся в рассекающих плоскостях и позади них.

Классификация

Разрезы подразделяют на несколько разновидностей:

• Простые. Используется одна рассекающая плоскость.
• Сложные. Плоскостей две или три. В особо сложных случаях применяется и большее число.

Простые разрезы, подразделяются по ориентации секущей на:

По конфигурации сложные подразделяются на ступенчатые и ломаные.

По признаку параллельности секущей какой –либо основной плоскости, вертикальные делятся на фронтальные и профильные. По тому же признаку среди ступенчатых различают горизонтальные и фронтальные.

Для осесимметричных объектов разрезы различают также по признаку направления секущей к этой оси на:

• продольные;
• поперечные.

Расположение секущей отображают толстой ( в полтора раза толще основной) штриховой линией с длиной штриховых черточек 8-20 миллиметров. Направление проекции показывают стрелками, ортогональными к штрихам. Секущую плоскость именуют двойными литерами: «А-А»

Выполнение

Изображение разрезов, параллельных плоскости основного вида, размещаются вблизи него.

Местные разрезы отделяются волнистыми линиями. При их изображении следует избегать расположения их в зоне других элементов, совпадения с ними или пересечения.

Расположение сложно-ступенчатого разреза рекомендовано по соседству с опорным основным видом. Можно их размещать и в свободных областях изображения.

При отображении ломаных разрезов сечения на чертежах они поворачиваются так, что совмещаются в единую гипотетическую плоскость.. Расположение частей объекта, находящихся за поворачиваемой плоскостью, скрывают.

Сечения

Если во время условного рассечения объекта оставить лишь ту его часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

• являющиеся частью разреза;
• самостоятельные.

Среди самостоятельных различают:

• Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
• Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов. Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом.

Выносные элементы

Если часть чертежа детали нуждается в более подробном отображении, чем позволяет выбранный масштаб основного чертежа, применяют так называемые выносные элементы.

Расположение выносного элемента на основном виде обозначают замкнутым контуром, чаще всего – круглым или овальным. От него идет тонкая стрелка к размещению подробного изображения. Если такую линию не провести, над выносной линией надписывают литерное обозначение элемента, а над подробным чертежом литеру повторяют.

Иногда выносной элемент может отличаться от типа основного изображения. Допускается отображение в виде сечений, разрезов и др.

Черчение. 9 класс (стр.

3 из 5)

7. ВИДЫ ЧЕРТЕЖА И СООТВЕТСТВУЮЩИЕ ИМ ПРОЕКЦИИ

В черчении изображение обращённой к наблюда­телю видимой части поверхности предмета называет­ся видом. Названия видов зависят от того, с какой сторо­ны рассматривают предмет при проецировании (рис. 12).

Исходным на чертеже является вид спереди, кото­рый называют также главным видом. Если смотреть на предмет слева, под прямым углом к профильной плоско­сти проекций получают вид слева. Когда смотрят на предмет сверху, перпендикулярно горизонтальной плос­кости проекций получают вид сверху.

Направления, по которым смотрят на деталь, полу­чая тот или иной вид, указаны на рис.11 стрелками с надписями. Каждый вид занимает на чертеже строго оп­ределённое место по отношению к главному виду. Вид слева располагают справа от главного вида и на одном уровне с ним, вид сверху – под главным видом. Нельзя нарушать это правило, располагая виды на произвольных местах без особого обозначения.

Зная правило расположения видов можно предста­вить форму предмета по его плоским изображениям. Для этого нужно сопоставить все виды, данные на чертеже и воссоздать в воображении объёмную форму предмета. Наряду с видами спереди, сверху и слева для изображе­ния предмета могут применяться виды справа, снизу, сзади – все они называются основными. Однако количе­ство видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета.

8. ТЕХНИЧЕСКИЙ РИСУНОК, ЕГО ОТЛИЧИЕ ОТ АКСОНОМЕТРИЧЕСКОГО ИЗОБРАЖЕНИЯ

Для упрощения работы по выполнению наглядных изображений часто пользуются техническими рисунка­ми. Технический, рисунок – это изображение, выполненное от руки, по правилам аксонометрии с соблюдением пропорций на глаз. При этом придерживаются тех же правил, что /и при построении аксонометрических про­екций: под теми же углами располагают оси, размеры откладывают вдоль осей или параллельно осям.

Часто на технических рисунках для большего ото­бражения объёмности предмета наносят штриховку.

Технический рисунок детали со штриховкой

9. СЕЧЕНИЯ. ПРАВИЛА ВЫПОЛНЕНИЯ НАЛОЖЕННЫХ И ВЫНЕСЕННЫХ СЕЧЕНИЙ. ВИДЫ ОБОЗНАЧЕНИЙ СЕЧЕНИЙ НА ЧЕРТЕЖЕ

Чтобы показать поперечную форму деталей, пользу­ются изображениями, называемыми сечениями (рис. 13). Для того, чтобы получить сечение, деталь мысленно рас­секают воображаемой секущей плоскостью в том месте, где нужно выявить её форму. Фигура, полученная в ре­зультате рассечения детали секущей плоскостью, изображается на чертеже. Следовательно сечением называ­ется изображение фигуры, получающейся при мыс­ленном рассечении предмета плоскостью или не­сколькими плоскостями.

На сечении показывается только то, что получается непосредственно в секущей плоскости.

Для ясности чертежа сечения выделяют штрихов­кой. Наклонные параллельные линии штриховки прово­дят под углом 45° к линиям рамки чертежа, а если они совпадают по направлению с линиями контура или осе­выми линиями, то под углом 30° или 60°.

В зависимости от расположения сечения подразделяются на вынесенные и наложенные. Вынесенными сечениями называются такие, которые располагаются вне контура изображений (рис. 13).

Наложенными сечениями называются такие, ко­торые располагаются непосредственно на видах чертежа (рис 14.)

Вынесенным сечениям следует отдавать предпоч­тение перед наложенными, так как последние затемняют чертеж и неудобны для нанесения размеров.

Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Контур наложенного сечения обво­дят сплошной тонкой линией (от S/3 до S/2).

Наложенное сечение располагают в том месте, где проходила секущая плоскость, непосредственно на самом виде, к которому оно относится, то есть как бы на­кладывают на изображение.

Вынесенное сечение можно располагать на любом месте поля чертежа. Оно может быть помещено непо­средственно на продолжении линии сечения (рис. 15).

Или в стороне от этой линии. Вынесенное сечение может быть размещено на месте, предназначенном для одного из видов (см. рис. 13), а также в разрыве между частями одного и того же вида (рис. 16) Для несиммет­ричных наложенных сечений линию сечения проводят со стрелками, но буквами не обозначают (рис. 14).

Положение секущей плоскости указывают на чер­теже линией сечения – разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штри­хов берётся в пределах от $ до 1^1/₂S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную бу­кву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны, рис. 12. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сече­ния не проврдяЯ4. Сечение можно располагать с поворо­том, тогда к надписи А-А должен быть добавлен символ

повёрнуто О , то есть А-АО.

Некоторые правила построения сечений

На чертеже одной детали может быть столько раз­личных сечений, сколько нужно для полного выявления её формы. Дня нескольких одинаковых сечений, относя­щихся к одному и тому же предмету, следует линии се­чения обозначать одной и той же буквой и вычерчивать одно сечение (рис. 17).

Если секущая плоскость проходит через ось по­верхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления показы­вают полностью (рис. 18).

Однако можно заметить, что это относится к изо­бражениям отверстий и углублений цилиндрической, конической и шарообразной формы и не распространя­ется на изображение в сечении шпоночного паза.

10. МЕСТНЫЙ ВИД, ЕГО НАЗНАЧЕНИЕ

В некоторых случаях на чертеже вместо полного вида можно применить его часть. Это упрощает по­строение изображения предмета.

Изображение отдельного, ограниченного места поверхности предмета называется местным видом.

Его применяют в том случае, когда требуется показать форму и размеры отдельных элементов детали (фланца, шпоночной канавки и прочее).

Местный вид может быть ограничен линией обры­ва, осью симметрии и прочее. Располагают местный вид на свободном поле чертежа или в проекционной связи с другими изображениями. Применение местного вида позволяет уменьшить объём графической работы, сэко­номить место на поле чертежа.

11. РАЗРЕЗЫ, ИХ ОТЛИЧИЕ ОТ СЕЧЕНИЙ, ВИДЫ РАЗРЕЗОВ

Внутреннее очертание полых предметов на черте­жах можно показать штриховыми линиями, но форма деталей часто требует значительного количества таких линий, которые пересекаясь с контурными и между собой, затрудняют понимание чертежа. Чтобы избежать этого яснее показать внутреннее устройство детали, применяют изображения, называемые разрезом. Разре­зом называется изображение предмета, мысленно рассечённого плоскостью или несколькими плоско­стями.

На разрезе показывается то, что получается в секу­щей плоскости я за ней. Иными словами, разрез состоит из сечения и изображения того, что расположено за се­кущей плоскостью.

Между разрезом и сечением существует различие. Его видно в рис. 20.

Разрез отличается от сечения тем, что на нём пока­зывают не только то, что находится в секущей плоско­сти, но и то, что наводится за ней.

При выполнении разрезов на чертежах:

1 Невидимые внутренние очертания, изображае­мые штриховыми линиями, обводят сплошными основ­ными линиями.

2. Сплошные основные линии, изображающие эле­менты детали, находящиеся на части детали, располо­женной перед секущей плоскостью, не проводят.

3. Фигура сечения, входящая в разрез, заштриховы­вается.

4. Мысленное рассечение предмета должно отно­сится только к данному разрезу и не влечёт за собой из­менения других изображений того же предмета.

Виды разрезов

В зависимости от числа секущих плоскостей разре­зы разделяются на простые и сложные.

Простым называется разрез при одной секущей плоскости.

Сложным называется разрез при двух и более се­кущих плоскостях.

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, раз­резы подразделяют на вертикальные, горизонтальные и наклонные.

Вертикальным называется разрез при секущей плоскости, перпендикулярной горизонтальной плос­кости проекции.

Горизонтальным называется разрез при секущей плоскости, параллельной горизонтальной плоскости проекции.

1-й угол против 3-го угла Проекция

Первый угол и проекция третьего угла  являются типами  Ортогональные проекционные системы для рисования инженерных чертежей. Система проекции с 1-м углом популярна в европейских странах, тогда как проекция с 3-м углом популярна в странах Северной Америки и Азии.

Содержание

• Что такое система ортогональной проекции?
• Правило ортогональной проекции
• Проекция под первым углом
• Проекция под третьим углом
• Важность системы проекции под первым и третьим углом
• Разница между проекцией под первым и третьим углом

Что такое система ортогональной проекции?

Для представления 3D-объекта в 2D-плоскости используется система ортогональной проекции. Системы ортогональной проекции используют параллельные линии для проецирования трехмерных объектов на двухмерную плоскость. Мы можем размещать объекты в первом или третьем квадрантах в системе орфографической проекции. Мы не можем использовать второй и четвертый квадранты из-за их ограничений.

Нажмите на эту ссылку!! чтобы узнать, почему мы не можем использовать 2-й и 4-й квадранты в системе орфографической проекции.

Правило ортогональной проекции

В соответствии с правилом ортогональной проекции :

Горизонтальная плоскость поворачивается по часовой стрелке для рисования проекции трехмерного объекта на двухмерную плоскость. Мы реализуем это правило для построения инженерных чертежей в 1-угольной и 3-угольной проекционных системах.

Как работает система Drawing Projecton

Проекция под первым углом

1-я угловая проекция  это тип системы ортогональной проекции, в которой мы размещаем объект в первом квадранте так, чтобы он находился между наблюдателем и плоскостью проекции. Первая угловая проекционная система популярна в европейских странах.

Рисование вида спереди и сверху в проекции под первым углом

Мы проецируем виды спереди и сверху объекта на вертикальную и горизонтальную плоскости для рисования вида спереди и сверху.

По правилу проецирования:

Вращаем горизонтальную плоскость по часовой стрелке. Вращение горизонтальной плоскости перемещает вид сверху вниз проецируемого вида спереди.

Проекция первого угла Положение вида чертежа

Рисование вида справа и слева в проекции 1-го угла

Чтобы нарисовать вид справа и слева, мы проецируем вид объекта справа и слева на вертикальную левую и вертикальную правую плоскости.

В соответствии с правилом ортогональной проекции

Левая плоскость поворачивается влево, чтобы вывести вид справа на двумерную плоскость. Поэтому вид справа проецируется на левую сторону вида спереди, тогда как вид слева проецируется на правую сторону вида спереди.

Пример рисования в 1-й ракурсной проекции

3-й ракурс проекции

3-й ракурс проекции — это тип системы ортогональной проекции, в которой мы размещаем объект в третьем квадранте, а плоскость проекции лежит между наблюдателем и объектом . Система проецирования под третьим углом популярна в США и странах Азии.

Рисование видов спереди и сверху в 3-х ракурсной проекции

Для рисования видов спереди и сверху в 3-х ракурсной проекции. Проецируем объект спереди и сверху на вертикальную и горизонтальную плоскости.

По правилу проецирования

Горизонтальная плоскость поворачивается по часовой стрелке. Этот поворот переносит вид сверху на верхнюю часть проецируемого вида спереди.

Проекция под третьим углом Положение чертежного вида

Чертеж вида справа и слева в проекции под третьим углом

Для рисования правого и левого боковых видов на 2D-плоскости. Проецируем объект правого и левого бокового вида на вертикально-правую и вертикально-левую плоскости.

В соответствии с правилом проецирования:

Правая плоскость развернута вправо, чтобы нарисовать вид справа на 2D-плоскости. Поэтому вид справа проецируется на правую сторону вида спереди.

Аналогично, вид слева проецируется на левую сторону вида спереди. Вид снизу проецируется на нижнюю плоскость и помещается внизу вида спереди.

Пример чертежа в проекции под третьим углом

Важность системы проекции под первым и третьим углом

Неправильное понимание инженерного чертежа при изготовлении детали может привести к браку детали и финансовым потерям, поскольку инженерный чертеж детали рисуется по-разному в первом и третьем углах Система угловой проекции.

Чертеж машинного блока в проекции под первым угломЧертеж машинного блока в проекции под третьим углом

На приведенном выше изображении показан чертеж детали в системе проекции 1-го и 3-го угла.

Оба рисунка разные. Мы не можем определить положение отверстия-A относительно отверстие-В, не зная угла проекции. Другими словами, если отверстие A находится слева или справа от отверстия B без ведома проекционной системы.

Разница между проекцией под первым и третьим углом

Разница в проекции под первым и третьим углом заключается в том, как мы размещаем объект и рисуем его виды на 2D-плоскости. Вот разница между 1-й и 3-й угловой проекционной системой.

1-й угол против 3-го угла Проекция

.

Параметр	Проекция первого угла	Проекция третьего угла
Объект находится в 3-м квадранте.
Относительное положение	Объект находится между наблюдателем и плоскостью проекции.	Плоскость проекции находится между наблюдателем и объектом.
Положение вида сверху	Вид спереди снизу	Вид спереди сверху.
Положение вида снизу	Вид спереди сверху	Вид спереди снизу.
Вид слева	Вид спереди справа	Вид спереди слева.
Вид справа	Левая сторона, вид спереди	Правая сторона, вид спереди.

Подводя итог, система ортогональной проекции  приложение для рисования трехмерного объекта в 2D-плоскости. В проекции под первым углом объект находится между наблюдателем и плоскостью проекции. Тогда как в проекции третьего угла плоскость проекции лежит между наблюдателем и объектом.

Мы будем продолжать добавлять обновления и примеры по системе первого и третьего угла . Пожалуйста, добавляйте свои предложения, комментарии или вопросы на  Система проецирования 1-го и 3-го угла в инженерных чертежах.

Виды деталей

./images/menuback.gif”> База ZW3D
Дом > Концепции ZW3D > Виды деталей
Виды деталей
Просмотры деталей Вспомогательный вид (Ctrl+U) Изометрический вид (Ctrl+I) Вид сверху (Ctrl+стрелка вверх) Вид спереди (Ctrl+стрелка вниз) Вид справа (Ctrl+стрелка вправо) Вид снизу Вид слева Вид сзади Выровнять по плоскости Автоматическое выравнивание вида Выровняйтесь с направлением Вид в плоскости эскиза (Ctrl+стрелка вверх)     Вы можете отобразить свою деталь или сборку в одном из множества стандартных или пользовательских видов. Каждый описан в таблице ниже. Некоторые из этих команд доступны на панели инструментов , в то время как другие выбираются в меню просмотра . Эти команды не регистрируются как события отмены/повтора. Вид > Стандартные представления Панель инструментов с поддержкой документов (Ctrl+U) Отображает дополнительный вид по умолчанию.     Вид > Стандартные представления Панель инструментов с поддержкой документов (Ctrl+I) Отображает вид изометрической детали. Рекомендуется использовать Auxiliary View в режиме затененного дисплея для повышения цветового контраста.       Вид > Стандартные представления Панель инструментов с поддержкой документов (Ctrl+Стрелка вверх) Отображает вид, параллельный верхней части детали, если смотреть в направлении отрицательной мировой оси Z.       Вид > Стандартные виды Панель инструментов с поддержкой документов (Ctrl+стрелка вниз) Отображает вид, параллельный передней части детали, если смотреть в направлении положительной мировой оси Y.       Вид > Стандартные представления Панель инструментов с поддержкой документов (Ctrl+Стрелка вправо) Отображает вид, параллельный правой стороне детали, если смотреть в направлении отрицательной мировой оси X.       Вид > Стандартные представления Панель инструментов с поддержкой документов Отображает вид, параллельный нижней части детали, если смотреть в направлении положительной мировой оси Z.     Вид > Стандартные представления Панель инструментов с поддержкой документов Отображает вид, параллельный левой стороне детали, если смотреть в направлении положительной мировой оси X.     Вид > Стандартные представления Панель инструментов с поддержкой документов Отображает вид, параллельный задней части детали, если смотреть в направлении отрицательной мировой оси Y.     Посмотреть Отображает вид, выровненный по базовой плоскости или плоской грани. Эта команда аналогична Команда Sketch Plane View (см. ниже), но позволяет выбрать плоскость для выравнивания. Выберите плоскость, а затем используйте эту команду, чтобы совместить вид с ней. Посмотреть Используйте эту команду, чтобы получить вид, ближайший к выравниванию. В качестве альтернативы выберите базовую плоскость или плоскую грань, а затем используйте эту команду для согласования с ними. Посмотреть Отображает вид, выровненный по опорной точке и двум направлениям, указывающим исходную точку: «вверх» (ось Y) и «вправо» (ось Z). Эта команда аналогична Выровнять вид с плоскостью команду выше без необходимости выбирать опорную плоскость.     Панель инструментов с поддержкой документов (Ctrl+стрелка вверх) Отобразите активную плоскость эскиза. Это полезно для перемещения между видами при редактировании эскиза и последующего возврата к активной плоскости эскиза.
Copyright © ZWCAD Software Co.,Ltd

Почему виды спереди/сзади/сверху/роботы отличаются от видов слева/справа? – Обсуждения Blender и CG

Реков (Реков) 14 октября 2019 г., 18:15

#1

Я пытаюсь выяснить один из самых странных вариантов дизайна в Blender и пытаюсь определить, есть ли для этого логическая причина.

Представьте, что у вас есть модель чего-то вроде автомобиля. Если вы переходите к видам спереди, сзади, сверху или снизу, вы ищете по направлению к той части автомобиля (предположим, что она сейчас ориентирована таким образом. )

Но когда вы смотрите справа или слева, вы видите вдали с правой и левой стороны автомобиля , вместо.

Почему так настроены представления? Есть ли для этого полезная причина?

Или это скорее культурный артефакт определения левого и правого?

HiPhiSch (HiPhiSch) 14 октября 2019 г., 18:50

#2

Или просто: вы смотрите сверху, слева, снизу и так далее…

cgCody (cgCody) 15 октября 2019 г., 5:10

#3

Я полагаю, это вопрос перспективы (точки зрения, а не оптической).

Если у вас есть модель, которая обращена к вам, и вы хотите переключиться на вид слева, ожидаете ли вы левую сторону модели или ВАШУ левую сторону. Я предполагаю, что разные люди сочтут один более интуитивным, чем другой.

2 отметок «Нравится»

(Маркус Майер) 15 октября 2019 г., 12:28

#4

Дело в том, что вы работаете над объектом. В случае с автомобилем довольно ясно, где находится перед, зад и, следовательно, лево и право. Теперь представьте сферу. Уже не так очевидно. Во всяком случае, вы можете думать об этом как об обходе объекта по кругу. Спереди вы перемещаете камеру влево, затем назад, еще на один шаг вправо, а затем снова возвращаетесь вперед.

2 лайков

занцио (занцио) 16 октября 2019 г. , 9:13

#5

Нет выбора дизайна, который бы говорил, что у вас должна быть перевернутая перспектива. Когда вы что-то моделируете, объекты слева и справа выравниваются так, как вы хотите. Вы бы не заметили, что он не соответствует направлению, указанному в окне просмотра, если бы вы не обратили на это пристального внимания.

Я заметил, что если вы выровняете модель по положительному Y, то она будет смотреть на этот вид, если вы не посмотрите на нее спереди или сзади:

Поскольку независимо от того, как вы ее выровняете, одна пара направлений меняется на противоположную , это, вероятно, просто незарегистрированная ошибка. Я помню, как несколько лет назад сторонний разработчик исправил проблему, из-за которой вращение трекбола имело ступенчатую интерполяцию, и эта функция долгое время использовалась в блендере, и никто этого не замечал.

Реков:

Или это скорее культурный артефакт определения левого и правого?

Выбор правой кнопкой мыши не был культурным артефактом. Вы не используете правую кнопку мыши, чтобы делать все, что делает левая кнопка при выборе правой кнопкой мыши. Это просто назначение выбора кнопке, которая отличается от той, которую вы используете для управления виджетами, чтобы вы не могли случайно захватить их, когда пытаетесь выбрать что-то рядом с ними. Это также упрощает использование тикового выбора для перемещения, поскольку вам не нужно выбирать этот конкретный инструмент.

В любом случае, я хочу сказать, что подобные нестандартные вещи в блендере имеют под собой резон. Они не являются результатом культурных различий, неправильных переводов или чего-то еще.

тиран_обезьяна (обезьяна-тиран) 16 октября 2019 г., 14:34

#6

Реков:

Я пытаюсь выяснить один из самых странных вариантов дизайна в Blender и пытаюсь определить, есть ли для этого логическая причина.

У них это точно есть, вам просто нужно использовать невидимый трюк со стеклянным домом, чтобы получить его

халибеум (Маркус Майер) 16 октября 2019 г., 16:25

#7

тиран_обезьяна:

вам просто нужно использовать трюк с невидимым стеклянным домом, чтобы получить его

А что будет? Ни разу не встречал такого понятия. Ну, возможно, но не под этим именем.

тиран_обезьяна (обезьяна-тиран) 16 октября 2019 г., 17:05

#8

Вы строите этот маленький мысленный «стеклянный дом» вокруг своей модели. Когда вы смотрите на вид спереди, представляйте, что вы смотрите в стеклянное окно с именем спереди, когда вы смотрите на правильный вид, представляйте, что вы смотрите через стеклянное окно с именем справа и т. д. Орфографическая проекция Google для дальнейшего чтения

редактировать

Это может быть немного запутанно, но помните, что слева и справа слева и справа от зрителя/камеры, потому что это точка станции, которую вы используете для построения проекции, исходя из того, является ли она ортогональной. проекция или перспективная проекция

1 Нравится

(Джеаком) 16 октября 2019 г., 17:37

#9

Мне вообще нравится думать о 1 – 3 – 7 просмотрах и наоборот, какая разница какие у них имена

1 Нравится

(Маркус Майер) 16 октября 2019 г. , 18:48

#10

Ах да, именно то, что происходит в моей голове, когда я думаю об этом. Не знал, что у него есть название. Спасибо за объяснение.

халибеум (Маркус Майер) 16 октября 2019 г., 18:57

#11

тиран_обезьяна:

, потому что это точка станции, которую вы используете для построения проекции из

.

Довольно интересно, раз уж ты об этом упомянул. Если бы я начал моделировать автомобиль, я бы, скорее всего, начал моделировать вид спереди, но начал строить свою модель сбоку. Имеет ли это смысл? Так что каким-то образом я автоматически (интуитивно) думаю в мировом пространстве об ориентации моей камеры/окна просмотра. Сам объект не имеет большого значения для меня.
Вот уж не знаю, откуда @Rekov, но может это какая-то культурная штука, типа разные части света начинают читать с разных сторон? Может быть интересно с точки зрения общего дизайна UI/UX.

занцио (занцио) 16 октября 2019 г., 19:21

#12

Хорошо, это имеет смысл. Полагаю, мне следовало думать о сцене с точки зрения камеры, а не с точки зрения объекта. Более точным gif будет что-то вроде этого:

Да, я знаю, что мне не нужно было делать гифку, чтобы проиллюстрировать это, но я сделал куб, чтобы помочь визуализировать это, затем я немного отвлекся, играя с шейдерами, поэтому я решил, что это время не будет продолжаться. тратить и сделал один.

1 Нравится

Richard_Culver (Ричард Калвер) 17 октября 2019 г. , 00:48

№13

тиран_обезьяна:

Это может быть немного запутанно, но помните, что слева и справа слева и справа от зрителя/камеры, потому что это точка станции, которую вы используете для построения вашей проекции, будь то ортогональная проекция или перспективная проекция

Просто редактирую это, потому что вы правы с точки зрения проекта. Но путаница, я думаю, также может быть добавлена ​​нижеприведенной информацией.

Реков:

Я пытаюсь выяснить один из самых странных вариантов дизайна в Blender и пытаюсь определить, есть ли для этого логическая причина.

Я полагаю, что путаница возникает из-за «левой», а не «правой» системы координат Блендера.

Обычно и в значительной степени принятой отраслевой практикой, пока я работаю (более 27 лет, связанных с 3D-приложениями), вы указываете актив вниз по положительному Z или, в случае Blender, Y.

Однако, если вы сделаете это, когда вы экспортируете в другую программу, вы получаете актив, указывающий на отрицательную Z.

Это не то, что вам нужно.

Blender обращен к отрицательному Y.

Экспортировано в Maya:

Теперь обращено к положительному Z:

То же самое экспортировано в Unity:

И это то, что вам нужно.

Вид сверху Maya:

Вид сверху Blender загружается неправильно в Blender, но правильно для остального мира.

Загружается неправильно, как указано выше, вид спереди в Blender:

и вид сзади:

Maya Front

Maya Back

Maya Right

Blender Right.

Надеюсь, это поможет.

Dell Latitude E6430 — Visuelle Anleitung

Artikelnummer: 000126349

---

Dieser Artikel zeigt eine vergrößere Abbildung des Notebooks Latitude E6430. Es listet alle Anschlüsse und Funktionen auf.

Zusammenfassung: Dieser Artikel zeigt eine vergrößere Abbildung des Notebooks Latitude E6430.

Es listet alle Anschlüsse und Funktionen auf. Dieser Artikel zeigt eine vergrößere Abbildung des Notebooks Latitude E6430. Es listet alle Anschlüsse und Funktionen auf.

Artikelinhalt

---

Symptome



Hinweis: Eine detailliertere Beschreibung zu jedem Ort finden Sie in den Systemhandbüchern unter www.dell.com/support

---

Der folgende Artikel ist eine visuelle Anleitung für den Latitude E6430 und listet die externen Ports und Funktionen des PCs auf.

---

Inhaltsverzeichnis:

1. Vorderseite
2. Рюкканзихт
3. Ансихт фон Обен
4. Унтерсайт
5. Ансихт фон ссылки
6. Ансихт фон Рехтс
7. Сетевой адаптер
8. Ergänzende Информация:

---

Ursache

Vorderseite

(ABB. 1 Vorderseite)

1
.	Интегриертес Микрофон	2	Камера-LED
3	Интегрированная камера	4	Дисплей
5	Бетрибшальтер	6	Тастатур
7	Lautstärkeregelungstasten	8	Fingerabdruckleser
9	Kontaktloses Smartcard-Lesegerät	10	Манекен/Steckplatz für SD-Kartenleser
11	Сенсорная панель	12	Gerätestatus-LEDs

Zurück Zum Anfang

---

Rückansicht

9 (ABB. 2 Rückansicht)

9902

(ABB. 1 HDMI-аншлюс 2 Кенсингтон-Шлосс-Штекплац 3 Модеманшлюсс (RJ11) 4 Netzadapteranschluss 5 Netzwerkanschluss (RJ45)

Zurück zum Anfang

---



Ansicht von oben



(Abb. 3 Ansicht von oben)

1

Strom-/HDD-/Akku-LED

Zurück zum Anfang

---



Unterseite



(Abb. 4, Untenicht)0009

1	Акку	2	Аккумуляторная батарея
3	Стыковка-аншлюс	4	Вассераблауфшахт
5	Лаутспрехер

Zurück zum Anfang

---



Ansicht von links



(Abb. 5 Seitenansicht von links)

1	USB-2. 0-аншлюс	2	Внешний VGA-Monitoranschluss
3	Kombinationsbuchse for Kopfhörer/Mikrofon	4	Фестплаттенлауфверк
5	Смарт-карта-Steckplatz

Zurück zum Anfang

---



Ansicht von rechts



(Abb. 6 Seitenansicht von rechts)

1	ExpressCard-Dummy/Steckplatz	2	Оптика Laufwerk
3	Беспроводной переключатель	4	PowerShare USB 3. 0-Anschluss (ссылки) USB 3.0-Anschluss (rechts)
5	eSATA/USB-2.0-Штекер

Zurück Zum Anfang

---

Lösung

AC-Adapteransicht

(ABB. 7 65 W-NetzAdapter)

Тип W4 W4 SERIE 66666666666666666666666666666666666666666666666666666666666669	Рассылка
Eingangsspannung	100 до 240 В Wechselstrom
Аусгангстрем	3,34 А (Константе Стромбгабе)
Ausgangsleistung	65 Вт
Ausgangspannung	19,5 В Gleichspannung

(ABB. 8 90 W-NetzAdapter)

Тип 90 W Serie E4 . Специальный.	Рассылка
Eingangsspannung	100 до 240 В Wechselstrom
Аусгангстрем	4,62 А (Константе Стромбгабе)
Ausgangsleistung	90 Вт
Ausgangspannung	19,5 В Gleichspannung



9

Тип 90 W Series Auto Air Опция	Рассылка
Eingangsspannung	100 до 240 В Wechselstrom
Аусгангстрем	4,62 А (Константе Стромбгабе)
Аусганглейстунг	90 Вт
Ausgangspannung	19,5 В Gleichspannung

(ABB. 10 150 W-NetzAdapter)

Тип 150W Serie E4 . Специальный.	Рассылка
Eingangsspannung	100 до 240 В Wechselstrom
Аусгангстрем	7,70 А (Константе Стромбгабе)
Ausgangsleistung	150 Вт
Ausgangspannung	19,5 В Gleichspannung

Zurück zum Anfang

---

Weitere Informationen

Artikeleigenschaften

---

Betroffenes Produkt

Laptops, Latitude, Latitude E6430

Letztes Veröffentlichungsdatum

12 Apr 2022

Version

5

Artikeltyp

Solution

Vielen Dank für Ihr Feedback.

Derzeit ist kein Zugriff auf das Feedbacksystem möglich. Bitte versuchen Sie es später erneut.

Die folgenden Sonderzeichen dürfen in Kommentaren nicht verwendet werden: ()\

AllyCAD CAD design Технические советы

Проецирование в изометрическом и 3D-видах

В этом техническом совете объясняется, как проецировать 2D-окружение чертежа сейфа в 3D- и изометрический или орфографический вид.

Выберите Settings > Drawing Settings и внесите изменения в Drawing Settings, как показано ниже. Затем нажмите ОК .

Нарисуйте контур стен сейфа в плане в 2D виде сверху, как показано ниже.

Нарисуйте текст и размеры на своих собственных слоях (т. е. создайте слои «ТЕКСТ» и «РАЗМЕРЫ»), чтобы мы могли скрыть их при работе с 3D-видом.

Мы хотим нарисовать 3D-чертеж, используя вид сверху, который будет иметь вид сверху, спереди и слева, как показано выше.

Если вы нарисовали безопасные стены с помощью ломаной или мультилинии, разбейте их на линии (выберите безопасные стены, затем выбрать Tools > Explode > Explode Once из меню).

Пока он выбран, перейдите к Modify > Drop , укажите исходную точку (в данном случае укажите угол рисунок плана безопасных стен) с использованием режима Point Snap . AllyCAD предложит «Указать точку назначения». Пока не нажимайте на рисунок. Измените текущую высоту на 600 (используя ввод «Elev» в CAD bar), а затем включите DP Snap в нижней части окна AllyCAD. Теперь нажмите на исходную точку (кнопка ту же точку, которую вы указали ранее), затем щелкните правой кнопкой мыши и выберите Выход .

Изменить на юго-западный изометрический вид ( Вид > Направление просмотра > ЮЗ-изометрический вид ). Скопированные вами стены в плане должны быть на 600 выше оригинальный вид в плане.

Щелкните правой кнопкой мыши и выберите Свойства или просто нажмите F4.

На панели свойств должны быть перечислены только объекты «Линия».

Измените толщину на -600, так как это сверху вниз. Рисунок должен быть таким, как показано ниже.

NB: нет необходимости рисовать вид сверху на другой высоте, если вы выдавливаете линии.

Стены сейфа также можно нарисовать с помощью вытянутой полилинии.

Нажмите ESC , чтобы отменить выбор чертежа.

Для визуализации чертежа щелкните правой кнопкой мыши и выберите Render View , затем щелкните правой кнопкой мыши и выберите Render Settings , измените режим визуализации на Flat Shading и внесите изменения, как показано ниже. Затем нажмите ОК .

Это должно выглядеть как на картинке ниже.

Щелкните правой кнопкой мыши Выйти из режима визуализации

Вернуться к виду сверху ( Вид > Направление просмотра > Верх ). Ваш рисунок должен выглядеть так:

Изменить вид спереди ( View > View Direction > Front ). Нарисуйте текст «Front View», как показано ниже (если вас попросят установить DP = Current View, нажмите Да ). Также нарисуйте размеры, как показано на рисунке. Не забудьте нарисовать текст и размеры на слоях, которые вы для них создали.

Ваш рисунок должен выглядеть так:

Изменить вид слева ( Вид > Направление просмотра > Слева ). Нарисуйте текст «Вид слева», как показано ниже (если вас попросят установить DP = Текущий вид, нажмите Да ). Также нарисуйте размеры, как показано на рисунке.

Ваш рисунок должен выглядеть так:

В этот момент вы можете отключить видимость слоя размеров, чтобы скрыть размеры.

Чтобы настроить ортогональные виды, выполните следующие действия.

Перейдите к View > Setup Views и выберите второй вид слева внизу:

Окно САПР будет разделено на 4 представления.

Измените нижний левый вид на Верх (щелкните в виде, затем выберите Вид > Направление просмотра > Верх ). Затем масштабируйте все.

Измените нижний правый вид на юго-западный изометрический (щелкните в виде, затем выберите Вид > Направление просмотра > ЮЗ изометрический ). Затем масштабируйте все.

Измените верхний левый вид на Спереди (щелкните в виде, затем выберите Вид > Направление просмотра > Спереди ). Затем масштабируйте все.

Измените верхний правый вид на левый ((щелкните в виде, затем выберите View > View Direction > Left ). Затем увеличьте все.

Окончательный рисунок должен выглядеть так, как показано ниже.

Измените настройку вида, выбрав View > Setup Views > Select single View (первый вид сверху).

Закройте свой безопасный рисунок.

Измените направление просмотра чертежа на юго-западное изометрическое, выбрав View > View Direction . Выключите DP Snap внизу экрана.

Нарисуйте 3D-лицо сверху и снизу сейфа, перейдя к шагу Рисование > 3D-лицо > Лицо .

Когда все готово, должно выглядеть как на картинке ниже.



Изменение представлений на веб-сайте OneDrive

Вы можете просматривать файлы на веб-сайте OneDrive различными способами. Чтобы упростить поиск файлов, вы можете просматривать, сортировать и изменять способ отображения элементов. Вы также можете просмотреть детали или изменить язык.

Примечание. Эта информация относится к веб-сайту OneDrive.com. Сведения о мобильном приложении см. в разделе Использование OneDrive для Android или Использование OneDrive для iOS.

Просмотр элементов

На левой панели можно фильтровать представление элементов в OneDrive.

• Мои файлы — просмотр всех ваших файлов и папок OneDrive.

• Недавние . Узнайте, какие документы Office вы открывали в последнее время, вне зависимости от того, изменяли вы их или нет.

• Фото . Просматривайте все фотографии в OneDrive, упорядоченные по дате.

  Примечание. Параметр «Фотографии» доступен только в том случае, если вы вошли в домашнюю или личную учетную запись OneDrive с помощью учетной записи Майкрософт. Он недоступен в OneDrive для работы или учебы.

• Shared — Просмотр элементов, которыми вы поделились с другими людьми и которыми другие люди поделились с вами.

• Корзина — просмотр удаленных элементов и папок.

Опции просмотра

Существует три различных варианта просмотра. Выберите   в верхней строке меню, чтобы отобразить параметры:

.

• Выберите   для отображения содержимого в виде списка

• Выберите   для отображения содержимого в виде компактного списка

• Выберите   , чтобы отображать миниатюры изображений и превью в виде фрагментов

Примечания:

• Значок параметров просмотра изменяется в зависимости от того, какое представление вы используете в данный момент, а отображаемые параметры зависят от того, вошли ли вы в OneDrive с помощью учетной записи Microsoft, рабочей или учебной учетной записи. )

• OneDrive.com может отображать предварительный просмотр изображений только в том случае, если размер изображения меньше 100 МБ (приблизительно 12000 x 8000 пикселей).

Узнайте больше о типах файлов, поддерживаемых для предварительного просмотра файлов в OneDrive.

Примечание.  Чтобы изменить размер шрифта, перейдите в настройки браузера и выберите  Увеличить  , чтобы увеличить или уменьшить масштаб. Дополнительную информацию см. в статье «Упростите использование ПК» или «Быстрые клавиши специальных возможностей на Mac» — служба поддержки Apple.

Сортировка предметов

Документы обычно сортируются по имени, а фотографии — по дате создания. Но вы можете изменить порядок их сортировки в представлении списка. Чтобы убедиться, что вы находитесь в представлении «Список», выберите его в параметрах «Просмотр» в верхней строке меню.

• Выберите заголовок столбца, затем выберите предпочтительный порядок отображения. (Например, выберите Назовите заголовок , затем выберите от A до Z или от Z до A .)

• В качестве альтернативы выберите Сортировка , чтобы указать порядок отображения файлов, например, по имени, изменению или общему доступу. Вы также можете выбрать Сортировать > Переставить , чтобы перетащить элементы в любом порядке, а затем сохранить этот порядок.

  Примечания:

  • Параметр Изменить порядок доступен, только если вы вошли в свой домашний или личный OneDrive с помощью учетной записи Microsoft. Он недоступен в Microsoft для работы или учебы.

  • Если изменить сортировку в OneDrive для работы или учебы. эти изменения не будут сохранены после выхода из системы. Чтобы сохранить параметры сортировки в домашней или личной учетной записи OneDrive, выберите Сохранить порядок сортировки в меню «Сортировка».

Изменение размера столбцов

Имена файлов могут быть довольно длинными, поэтому вы можете настроить ширину столбцов в представлении списка OneDrive.

1. Наведите указатель мыши на край заголовка столбца, который вы хотите настроить (например, Имя ).

2. Когда курсор изменится на стрелку из стороны в сторону, щелкните левой кнопкой мыши и перетащите край столбца, чтобы отрегулировать его ширину.

Подробнее

Чтобы отобразить дополнительную информацию о выбранных элементах, выберите    Информация  , чтобы открыть панель сведений. В области сведений отображается информация о совместном использовании и многое другое. Для фотографий вы можете увидеть такую ​​информацию, как используемая камера и настройки камеры. Для фотографий, сделанных на телефон, вы можете увидеть информацию о местоположении. А для некоторых фотографий вы даже можете увидеть текст, извлеченный из фотографии.

Изменить язык

Если вы вошли в систему с учетной записью Microsoft, чтобы просмотреть веб-сайт OneDrive на другом языке:

1. Выберите Настройки в верхней части страницы, затем выберите отображаемый в данный момент язык.

2. Выберите язык, нажмите Выберите и следуйте инструкциям.

Примечание. В OneDrive для работы или учебы ваш язык устанавливается для Microsoft 365, а не для OneDrive отдельно. Дополнительные сведения см. в разделе Изменение языка интерфейса и часового пояса в Office 365 для бизнеса.

Классический и новый вид в OneDrive для работы или учебы

OneDrive для работы или учебы имеет два вида: классический и новый. Если вы видите Вернуться к классическому виду  в левом нижнем углу, то вы находитесь в новом представлении и можете нажать  Вернуться к классическому виду  , чтобы вернуться к классическому виду. Чтобы вернуться к новому представлению, выберите средство запуска приложений в левом верхнем углу, а затем выберите OneDrive .
