Виды конструкторских документов ГОСТ 2.102-2013

Главная / НТД / ГОСТ 2.102-2013 /

Версия для печати

4.1 Конструкторские документы подразделяют на виды, указанные в таблице 1.

Таблица 1

Вид документа	Определение
Электронная модель детали	Документ, содержащий электронную геометрическую модель детали и требования к ее изготовлению и контролю. В зависимости от стадии разработки он включает в себя предельные отклонения размеров, шероховатости поверхностей и др.

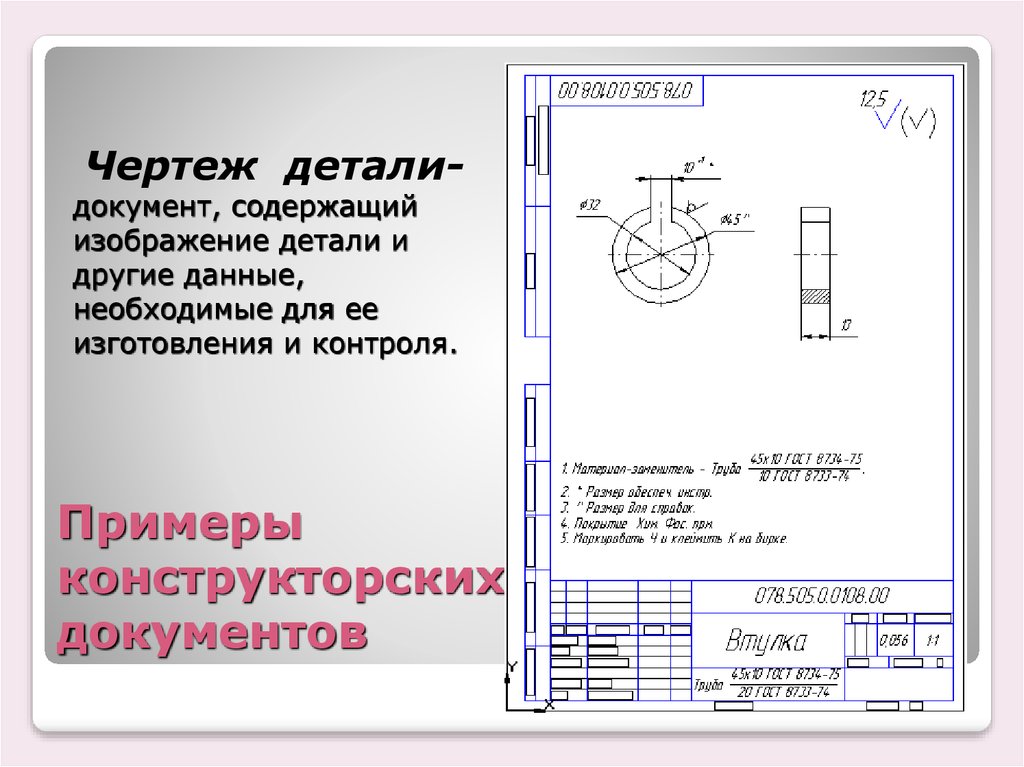

Чертеж детали	Документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля
Электронная модель сборочной единицы	Документ, содержащий электронную геометрическую модель сборочной единицы, соответствующие электронные геометрические модели составных частей, свойства, характеристики и другие данные, необходимые для сборки (изготовления) и контроля. К электронным моделям сборочных единиц также относят электронные модели для выполнения гидромонтажа и пневмомонтажа
Сборочный чертеж	Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. К сборочным чертежам также относят чертежи, по которым выполняют гидромонтаж и пневмомонтаж
Чертеж общего вида	Документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия
Теоретический чертеж	Документ, определяющий геометрическую форму (контур) изделия и координаты расположения составных частей
Габаритный чертеж	Документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами
Электромонтажный чертеж	Документ, содержащий данные, необходимые для выполнения электрического монтажа изделия
Монтажный чертеж	Документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия
Упаковочный чертеж	Документ, содержащий данные, необходимые для выполнения упаковывания изделия
Схема	Документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними
Электронная структура изделия	Документ, содержащий структуру изделия (сборочной единицы, комплекса или комплекта) и другие данные в зависимости от его назначения
Спецификация	Документ, определяющий состав сборочной единицы, комплекса или комплекта
Ведомость спецификаций	Документ, содержащий перечень всех спецификаций составных частей изделия с указанием их количества и входимости
Ведомость ссылочных документов	Документ, содержащий перечень документов, на которые имеются ссылки в конструкторских документах изделия
Ведомость покупных изделий	Документ, содержащий перечень покупных изделий, примененных в разрабатываемом изделии
Ведомость разрешения применения покупных изделий	Документ, содержащий перечень покупных изделий, разрешенных к применению в соответствии с ГОСТ 2. 124
Ведомость держателей подлинников	Документ, содержащий перечень предприятий (организаций), на которых хранят подлинники документов, разработанных и/или примененных для данного изделия
Ведомость технического предложения	Документ, содержащий перечень документов, вошедших в техническое предложение
Ведомость эскизного проекта	Документ, содержащий перечень документов, вошедших в эскизный проект
Ведомость технического проекта	Документ, содержащий перечень документов, вошедших в технический проект
Пояснительная записка	Документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений
Ведомость электронных документов	Документ, содержащий перечень электронных КД
Технические условия	Документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других конструкторских документах
Программа и методика испытаний	Документ, содержащий технические данные, подлежащие проверке при испытании изделий, а также порядок и методы их контроля
Таблица	Документ, содержащий в зависимости от его назначения соответствующие данные, сведенные в таблицу
Расчет	Документ, содержащий расчеты параметров и величин, например расчет размерных цепей, расчет на прочность и др.
Эксплуатационные документы	Документы, предназначенные для использования при эксплуатации, обслуживании и ремонте изделия в процессе эксплуатации
Ремонтные документы	Документы, содержащие данные для проведения ремонтных работ на специализированных предприятиях
Инструкция	Документ, содержащий указания и правила, используемые при изготовлении изделия (сборке, регулировке, контроле, приемке и т.п.).

4.2 Все двумерные (2D) КД могут быть выполнены как бумажный КД и/или как электронный КД. Документы одного вида и наименования независимо от выполнения являются равноправными и взаимозаменяемыми.

4.3 Все графические документы (чертежи, схемы) могут быть выполнены как электронные чертежи (2D) и/или как электронные модели (3D).

Все текстовые документы могут быть выполнены как электронные КД.

Вид документа и его наименование при этом сохраняются.

4.4 Документы в зависимости от стадии разработки подразделяют на проектные (техническое предложение, эскизный проект и технический проект) и рабочие (рабочая документация) в соответствии с ГОСТ 2.103.

4.5 Наименования КД в зависимости от способа их выполнения и характера использования приведены в таблице 2.

Таблица 2

Наименование документа по характеру использования	Определение
Наименование документа по характеру использования	Бумажный КД	Электронный КД
0 Документ, находящийся в разработке	Документ, не подписанный (не заверенный) разработчиком и предназначенный для дальнейшей проработки.
1 Оригинал	Документ, выполненный на любом материале, подписанный (заверенный) разработчиком и предназначенный для изготовления подлинника	Документ, подписанный ЭП разработчика, имеющий в реквизитной части соответствующий реквизит и предназначенный для проверки, установленного согласования и утверждения в качестве подлинника
2 Подлинник	Документ, оформленный подлинными установленными подписями и выполненный на любом материале, позволяющем многократное воспроизведение с них копий. Допускается в качестве подлинника использовать оригинал, репрографическую копию или экземпляр документа, изданного типографским способом, завизированные подлинными подписями лиц, разработавших данный документ и ответственных за нормоконтроль	Документ, подписанный всеми установленными ЭП, имеющий в реквизитной части соответствующий реквизит и предназначенный для изготовления дубликата и/или копий
3 Дубликат	Копия подлинника, обеспечивающая идентичность воспроизведения подлинника, выполненная на любом материале и позволяющая снятие с них копий	Документ, полученный посредством электронного копирования подлинника, подписанный установленными ЭП лиц, ответственных за его изготовление, имеющий в реквизитной части соответствующий реквизит и предназначенный для изготовления копий
4 Копия	Документ, выполненный способом, обеспечивающим его идентичность с подлинником (дубликатом) и предназначенный для непосредственного использования при разработке, в производстве, эксплуатации, ремонте изделий. Копиями являются также микрофильмы-копии, полученные с микрофильма-дубликата	Документ, полученный посредством электронного копирования подлинника или дубликата, подписанный установленными ЭП лиц, ответственных за его изготовление, имеющий в реквизитной части соответствующий реквизит и предназначенный для непосредственного использования в разработке, производстве, эксплуатации, ремонте изделий
Примечание – Соответствующий реквизит в электронном КД устанавливают по ГОСТ 2.104.

4.6 В случаях, когда одновременно применяют 2D бумажные и электронные КД одного вида и наименования, допускается их взаимное преобразование друг в друга. При этом соблюдают следующие правила:

документы, полученные в результате взаимного преобразования, должны иметь соответствующие ссылки друг на друга;
взаимное соответствие между этими документами обеспечивает разработчик.

4.7 Документы, предназначенные для разового использования в производстве (документация материального макета, стендов для лабораторных испытаний и др.), допускается выполнять в виде эскизных КД. Наименования эскизных документов в зависимости от способа выполнения и характера использования аналогичны приведенным в таблице 2.

К содержанию К след. разделу >>

требования, стандарты, примеры правильного оформления

Образец

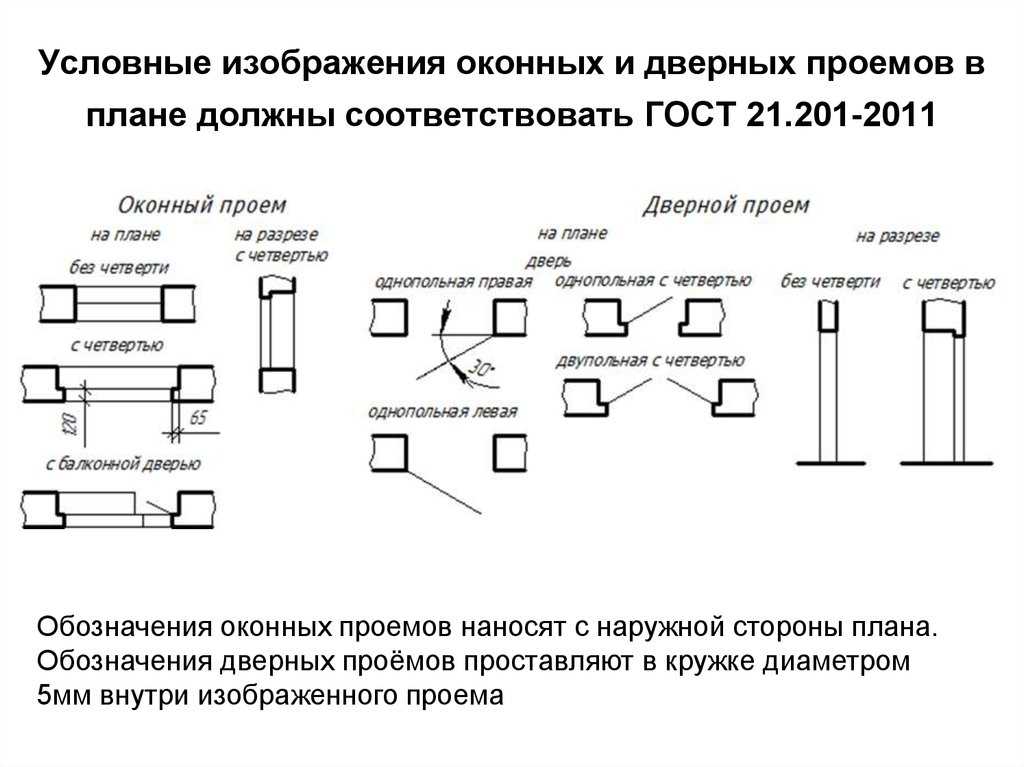

Согласно требованиям оформления чертежей, прописанным в ГОСТ и технической документации инженерной графики, до начала оформления работы следует разобраться, какие виды изображений следует помещать в документ.

Где искать параметры и виды чертежей и изображений?

Искать необходимые параметры и виды следует в документе «Изображения – виды, разрезы, сечения» в ГОСТ 2.305 – 2008.

В стандартах оформления чертежей прописано: следует выполнять изображение предметов методом ортогонального (прямоугольного) проецирования. Предмет должен изображаться между наблюдателями и соответствующей плоскостью проекции.

Стандарты оформления чертежей допускают использование упрощений и условностей, в результате чего часто нарушается вышеуказанное соответствие. Вот почему при изображении фигуры или предмета в чертеже называется не проекцией, а именно изображением. Хотелось бы напомнить, что заказать чертеж вы можете прямо сейчас.

Выбор главного изображения

В зависимости от цели применения предмета исполнителю следует выбрать наиболее подходящий рисунок. Например, если рассматривать стул в качестве предмета для сидения, то третий рисунок для нас будет совсем неинтересен, так как не несет важную информацию. Самыми важными и информативными изображениями предмета будут рисунок 1 и 2.

Вид чертежа – это изображение видимой части поверхности предмета, которая обращена к наблюдателю.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Виды видов и правильном оформлении чертежей

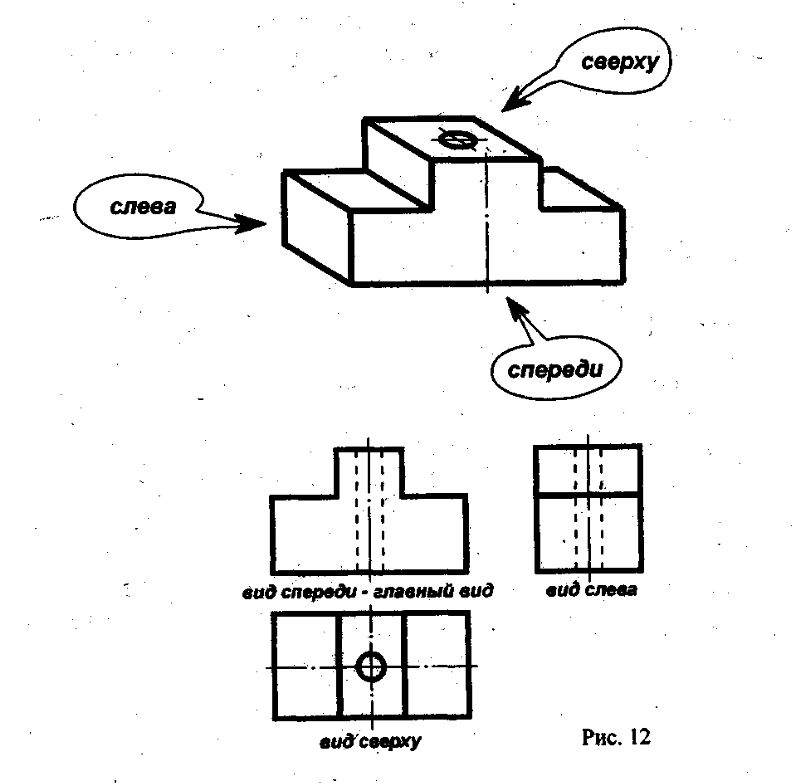

Основные виды

Образец 2

Образец 3

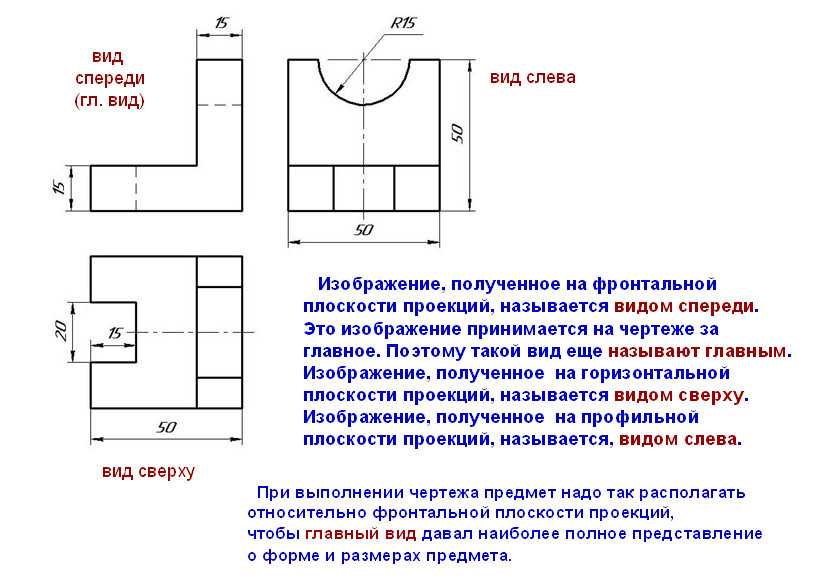

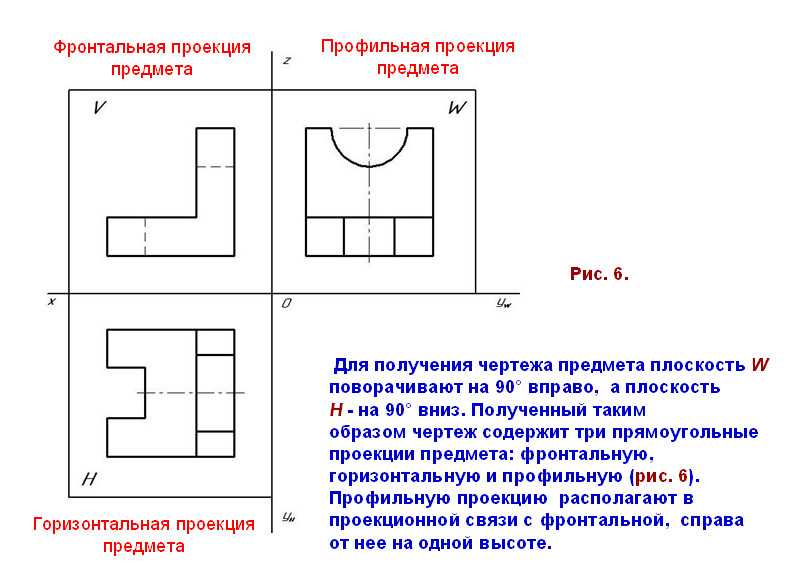

Виды, при которых изображения получены методом проецирования предметов на плоскости проекции. Всего их насчитывают 6, однако наиболее важными из них называют 3: горизонтальная π_1,фронтальная π₂и профильная π. Другими словами мы получаем вид сверху, вид спереди и вид слева.

При этом на чертежах обязательно нужно подписывать названия видов предмета.

Местные виды в чертежах

Виды, при которых отдельное ограниченное место поверхности предмета изображено на одной из основных плоскости проекций. Такой вид может быть расположен на любом свободном месте листа чертежа.

Образец 4

Отметка выглядит в виде «А», а предмет, связанный с ним, должен быть помечен соответствующей буквой и стрелкой, которая будет указывать направление взгляда.

Исполнитель может ограничить местный вид с помощью линии обрыва (желательно наименьшего размера) или же не ограничивать его вовсе.

Дополнительные виды в чертежах

Дополнительные виды – виды, при которых изображаются непараллельные основной плоскости проекции, получаемые на плоскостях. Дополнительные виды используют в тех случаях, когда невозможно показать предмет на основном виде, не искажая его размеров или формы.

На рисунке дополнительный вид обозначается буквой «А», а связанное с ним изображение помечается стрелкой, показывающей направление взгляда, с соответствующей буквой.

Если дополнительный вид находится в непосредственной связи с определенным изображением, стрелок и надписей не требуется. Дополнительный вид может быть также повернут. В этом случае он помечается специальной круговой стрелкой (знак «Повернуто»).

Эта информация будет крайне полезна для тех, кто собирается выполнять чертеж самостоятельно.

Если же вы в этом не сильно разбираетесь, настоятельно рекомендуем вам не проявлять самодеятельность, а обратиться за помощью в выполнении чертежа для курсовой или дипломной к специалистам. Так вы и время сэкономите, и получите технически грамотную и безупречно оформленную работу.
