суть явления, закон Фарадея, формулы

Электромагнитная индукция — это очень важное физическое явление, используемое в работе многих устройств, таких как трансформатор, генератор переменного напряжения, индукционная плита. Оно также имело большое теоретическое значение — привело к открытию электромагнитной волны.

Фарадея, первооткрывателя явления электромагнитной индукции, посетил в своей лаборатории министр финансов Великобритании и спросил:

» Какую пользу человечество получит от вашего исследования? «

Фарадей ответил:

» Трудно судить, но я уверен, что вы будете собирать с этого налоги. «

Он не ошибся — НДС в той же Великобритании добавляется к цене электроэнергии, поставляемой в дом.

Приведенный выше список применений, хотя и неполный, впечатляет. Они, безусловно, присутствуют в нашей жизни и являются инженерными разработками явления электромагнитной индукции.

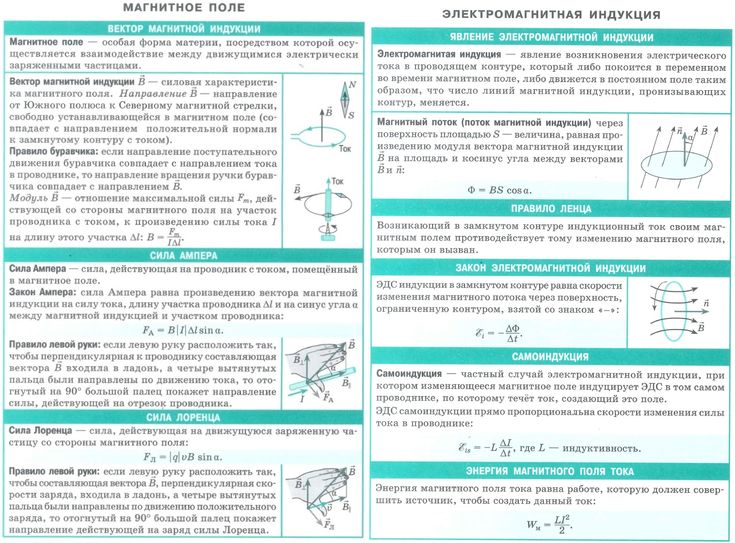

В чем заключается явление электромагнитной индукции?

В общем смысле явление электромагнитное индукции заключается в генерации электрического тока с помощью магнитного поля.

Скажем точнее, явление электромагнитной индукции заключается в образовании электродвижущей силы (ЭДС) в проводнике в результате изменения потока магнитного поля, пронизывающего поверхность, охватывающую проводник. В замкнутой цепи электродвижущая сила (ЭДС) вызывает протекание электрического тока.

В приведенном выше определении явления могут быть неясными два понятия — ЭДС индукции и магнитный поток.

ЭДС индукции.

Абсолютная величина электродвижущей силы ( ЭДС индукции с символом ε_инд ) есть работа внешней силы A_z, которая вызывает перемещение единичного заряда по цепи. Следовательно: | ε_инд | = A_z / q .

Как видите, в определении мы использовали абсолютное значение ЭДС индукции. Это потому, что оно может быть отрицательным, при определенных ситуациях. С другой стороны, работа внешних сил, согласно принципу сохранения энергии, всегда, при генерации электрического тока, должна быть положительной.

Определение потока магнитной индукции.

Поток магнитной индукции B через поверхность S называется скалярным произведением векторов B и S: dФ = B * S * cos α , где α — угол между двумя векторами, а S — вектор, перпендикулярный поверхности S с величиной, равной площади этой поверхности.

Магнитный поток будет меняться при изменении любой величины, входящей в формулу — площади поверхности, значения магнитной индукции, угла между площадью поверхности и вектором индукции — при сохранении постоянства остальных переменных. Конечно, все эти величины могут изменяться одновременно, но таким образом, что их произведение не остается постоянным.

О том, что электрический ток является источником магнитного поля, было известно с 1820 года (работа Орстеда). Фарадей задался вопросом, не верно ли и обратное — не может ли магнитное поле быть источником (причиной) электрического тока. Однако дело оказалось не таким простым. Только в 1831 году ученый наблюдал это явление при определенных особых обстоятельствах. Оказалось, что при стабильных условиях электрический ток не возникает.

Почему это происходит? Даже в очень сильном, но постоянном во времени магнитном поле электрический ток не будет течь в замкнутой цепи «сам по себе». Он течет только тогда, когда мы соответствующим образом перемещаем контур или изменяем магнитное поле, в котором находится контур.

Когда Фарадей обратил внимание на условия, при которых в присутствии магнитного поля возникает электрический ток, он провел десятки экспериментов, которые обобщил и из которых сделал количественные выводы в виде закона электромагнитной индукции. Мы не будем здесь говорить об этом законе, а сосредоточимся только на сути явления электромагнитной индукции. Мы попытаемся увидеть двойственность этого явления, т.е. то, что оно имеет две разновидности, и ответить на вопрос, почему электрический ток течет при определенных условиях.

Мы рассмотрим, какие силы вызывают индукционный ток, т.е. какие силы действуют на свободные заряды в проводнике, заставляя их двигаться.

Эксперимент Фарадея 1831 года, демонстрирующий электромагнитную индукцию между двумя катушками (см. рисунок 1).

Справа находится аккумулятор, питающий меньшую из двух катушек (A), которая создает магнитное поле. Когда эта катушка находится в состоянии покоя, индукционный ток не наблюдается. Однако если переместить его внутрь большей катушки (B), переменный магнитный поток индуцирует в ней ток. Мы обнаруживаем это, наблюдая за колебаниями стрелки гальванометра (G) слева.

Рис. 1. Эксперимент Фарадея 1831 года, демонстрирующий электромагнитную индукцию между двумя катушками (см. рисунок 1). Источник: J. Lambert [Public domain], Wikimedia Commons)

Закон электромагнитной индукции Фарадея

Явление электромагнитной индукции описывается законом Фарадея, первооткрывателя и исследователя этого явления.

Представьте себе простейший контур с подвижной стороной, помещенный в магнитное поле так, чтобы поверхность контура была перпендикулярна линиям магнитного поля (рис. 2.).

Рис. 2. Контур с подвижной стороной (перекладиной)

Мы перемещаем контур со скоростью v вправо. Это изменяет поток магнитной индукции, пронизывающий поверхность, охватываемую контуром, обозначенным на рисунке более темным цветом.

Вспоминая определение магнитного потока индукции, мы можем понять, почему изменяется поток Ф_B (рис. 2) — потому что, значение площади S поверхности увеличивается .

Вследствие изменения потока магнитной индукции в рассматриваемой цепи возникнет электродвижущая сила индукции и, следовательно, потечет электрический ток.

Рис. 3. Внешняя сила F_z уравновешивает электродинамическую силу F_ed , действующую на контур, движущийся с постоянной скоростью v

В рассматриваемом нами случае легко вычислить работу внешней силы, предполагая постоянную скорость движения контура. Внешняя сила F_z действует в соответствии со смещением контура (и вектором скорости) и в любой момент уравновешивает электродинамическую силу (силу Ампера) F_ed, действующую в противоположном направлении (рис. 3.). Согласно определению работы A_z = F * Δx где Δx — смещение контура во времени Δt.

Величина силы F_z равна величине электродинамической силы (силе Ампера) F_ed, действующей на контур. Поэтому A_z = I * L * B * Δx, где — I сила индукционного тока, протекающего в цепи (и в контуре), L — длина контура (той части, где протекает электрический ток), B — величина магнитной индукции. Давайте введем наше выражение в определение ЭДС индукции. Зная, что q = I * Δt, получаем:

| ε_инд | = A_z / q = I * L * B * Δx / I * Δt = B * L * Δx / Δt = B * ΔS / Δt = dФ_B / dt.

Мы получили интересный результат. Абсолютное значение ЭДС индукции равно скорости изменения потока магнитной индукции.

В рассматриваемом здесь случае поток магнитной индукции изменяется равномерно во времени. В общем случае это совсем не обязательно. Вот почему мы пишем: ε_инд = ΔФ_B / Δt , где Δt → 0, который в сокращенном виде записывается как dФ_B / dt . Это производная магнитного потока по времени.

Хотя наш вывод формулы относится к одному примеру, оказывается, что выведенное отношение является общим. Необходимо сделать лишь небольшую поправку. Это знак минус, который связан с определенной условностью и принципом сохранения энергии.

Таким образом, закон электромагнитной индукции Фарадея записывается следующим образом: ε_инд = — dФ_B / dt и формулируется так:

Для любого контура индуцированная электродвижущая сила (ЭДС) равна скорости изменения магнитного потока, проходящего через этот контур, взятой со знаком минус.
Википедия

Знак «минус» означает, что ЭДС индукции действует так, что индукционный ток препятствует изменению потока. Этот факт отражён в правиле Ленца.

Этот закон верен независимо от того, как изменяется поток магнитного поля; когда изменение вызвано относительным движением источника магнитного поля и контура, или когда движения вообще нет, но значение магнитной индукции меняется.

Закон Фарадея — это универсальный, всеобъемлющий и полный математический отчет о явлении электромагнитной индукции.

Вернемся на мгновение к нашему примеру и отметим, что скорость изменения потока, а значит и абсолютное значение ЭДС индукции, в данном случае равна произведению B*L*v. Это следует из ранее написанных соотношений, а именно:

| ε_инд | = A_z / q = I * L * B * Δx / I * Δt = B * L * Δx / Δt = B * L * ( Δx / Δt ) = B * L * v .

Правило Ленца.

Правило Ленца позволяет быстро и легко определить направление индукционного тока. Это действительно одна из форм принципа сохранения энергии. Правило гласит, что индукционный ток, наведенный в проводнике под действием переменного потока магнитной индукции, всегда имеет такое направление, что магнитное поле, создаваемое этим индукционным током, противодействует причине (т.е. изменению потока магнитного поля), которая его вызвала.

Пример задачи

Дано:

Контур в форме квадрата со стороной d = 0,5 м «втягивается» с постоянной скоростью v = 4 м/с в область однородного магнитного поля, величина индукции которого B = 1 Тл (см. рис. 4). Электрическое сопротивление цепи равно R = 2 Ом.

Рис. 4. Пример задачи по электростатической индукции

Нам нужно найти ответы на следующие вопросы:

a) Когда (в какой момент/моменты) в рамке будет протекать электрический ток?

б) Определите направление этого электрического тока.

(в) Вычислите значение силы, действующей на рамку при ее перемещении в соответствии с направлением вектора скорости. Предположите отсутствие механического сопротивления движению.

Решение.

(a) Индукционный ток протекает при изменении потока магнитной индукции через поверхность, охваченную контуром. В ситуации, показанной на рисунке 4, магнитный поток равен нулю и будет оставаться таковым до тех пор, пока правый край контура не коснется границы области магнитного поля. Затем, по мере движения контура, он будет все больше и больше заполняться магнитным полем — магнитный поток будет увеличиваться. Поэтому выполняется условие электромагнитной индукции, т. е. начинает протекать индукционный ток. Как долго? Это легко вычислить, поскольку движение рамы равномерно:

t = d / v = 0,5 / 2 = 0,25 секунд

Ток будет течь до тех пор, пока весь квадрат не войдет в магнитное поле. Тогда поток будет ненулевым, но больше не будет меняться.

б) Воспользуемся правилом Ленца. Мы уже заметили, что поток магнитной индукции при «втягивании» контура в магнитное поле увеличивается. Поэтому индукционный ток будет протекать в таком направлении, чтобы противодействовать увеличению потока.

Магнитное поле, создаваемое индукционным током с вектором индукции B_инд, будет противоположно вектору B.

Таким образом, вектор B_инд направлен в нашу сторону. Если расположить таким образом большой палец правой руки, остальные согнутые пальцы покажут направление индукционного тока. Ток будет течь против часовой стрелки.

(в) Снова воспользуемся равномерностью движения рамы. Обратите внимание, что сила, которая действует на рамку при ее перемещении по вектору скорости (например, сила моей руки), не может быть единственной силой, действующей на квадрат. Если бы это было так, он бы двигался с ускорением. Поскольку движение равномерное, это означает, что в каждый момент времени существует сила, которая уравновешивает силу моей руки. Это и есть электродинамическая сила. Ведь теперь в рамке течет ток, и часть его протекает в магнитном поле (см. рис. 5).

Рис. 5

Красная стрелка показывает направление электрического тока. Электродинамическая сила (сила Ампера) действует слева (я определил ее с помощью правила трех пальцев). На верхнюю часть рамки и нижнюю часть также действуют электродинамические силы, но они аннулируют друг друга.

Подведем итог: электродинамическая сила уравновешивает силу моей руки. Таким образом, я могу сравнить значения обеих сил, то есть F = F_ed = B * I * d, где I — сила индукционного тока. Теперь достаточно рассчитать значение силы этого тока. Мы будем использовать закон Фарадея и закон Ома для участка цепи. Давайте начнем с последнего: поскольку нас интересует только значение I, мы напишем

I = ε_инд / R .

| ε_инд | = ΔФ_B / Δt = Δx * d * B / Δt = ( Δx / Δt ) * d * B = v * d * B .

После подстановки в I получаем: I = ε_инд / R = v * d * B / R .

В конечном итоге искомое значение силы будет выражено через: F_ed = B * I * d = ( B * d * v * d * B ) / R = ( B² * d² * v ) / R .

Подставляя численные значения получим: F_ed = F = ( 1² * 0,5² * 4 ) / 2 = 0,5 Н .

Список использованной литературы

Миллер М. А., Пермитин Г. В. Электромагнитная индукция // Физическая энциклопедия : [в 5 т.] / Гл. ред. А. М. Прохоров. — М.: Большая российская энциклопедия, 1999. — Т. 5: Стробоскопические приборы — Яркость. — С. 537—538. — 692 с. — 20 000 экз. — ISBN 5-85270-101-7.
М. Лившиц. Закон электромагнитной индукции или «правило потока»? // Квант. — 1998. — № 3. — С. 37—38.
Физика, базовый уровень, 11 класс, учебник — Пурышева Н.С., Важеевская Н. Е., Исаев Д.А., Чаругин В.М

Электромагнитная индукция | Формулы по физике

Индуктивные электродвижущая сила (ЭДС)

Найти

Известно, что:

ΕΦt =

Вычислить ‘Ε’

Индуктивные электродвижущая сила (ЭДС)

Найти

Известно, что:

ΕΦNt =

Вычислить ‘Ε’

Индуктивные электродвижущая сила (ЭДС) в прямолинейном проводнике, движущемся в поле

Найти

Известно, что:

ΕvBla =

Вычислить ‘Ε’

Магнитный поток и индуктивность

Найти

Известно, что:

ΦLI =

Вычислить ‘Φ’

Электродвижущая сила самоиндукции

Найти

Известно, что:

ΕLIt =

Вычислить ‘Ε’

Индуктивность соленоида

Найти

Известно, что:

Lμμ0SNl =

Вычислить ‘L’

Индуктивность соленоида

Найти

Известно, что:

Lμμ0nSl =

Вычислить ‘L’

Индуктивность соленоида

Найти

Известно, что:

Lμμ0nV =

Вычислить ‘L’
