Формулы нахождения силы натяжения нити и всё, что с этим связано
Силой натяжения называют ту, что действует на объект, сравнимый с проволокой, шнуром, кабелем, ниткой и так далее. Это могут быть несколько объектов сразу, в таком случае сила натяжения будет действовать на них и необязательно равномерно. Объектом натяжения называют любой предмет, подвешенный на все вышеперечисленное. Но кому это нужно знать? Несмотря на специфичность информации, она может пригодиться даже в бытовых ситуациях.
Например, при ремонте дома или квартиры. Ну и, конечно же, всем людям, чья профессия связана с расчетами:
- инженерам;
- архитекторам;
- проектировщикам и пр.
Содержание:
- Натяжения нити и подобных объектов
- 1 Этап
- 2 Этап
- 3 Этап
- 4 Этап
- 5 Этап
- Видео
Натяжения нити и подобных объектов
А зачем им это знать и какая от этого практическая польза? В случае с инженерами и конструкторами знания о мощи натяжения позволят создавать устойчивые конструкции.
Это означает, что сооружения, техника и прочие конструкции смогут дольше сохранять свою целостность и прочность. Условно, эти расчеты и знания можно разделить на 5 основных пунктов, чтобы в полной мере понять, о чем идет речь.
1 Этап
Задача: определить силу натяжения на каждом из концов нити. Эту ситуацию можно рассматривать как результат воздействия сил на каждый конец нити. Она равняется массе, помноженной на ускорение свободного падения. Предположим, что нить натянута туго. Тогда любые воздействия на объект приведет к изменению натяжения (в самой нити). Но даже при отсутствии активных действий, по умолчанию будет действовать сила притяжения. Итак, подставим формулу: Т=м*g+м*а, где g – ускорение падения (в данном случае подвешенного объекта), а – любое иное ускорение, действующее извне.
Есть множество сторонних факторов, влияющих на расчеты – вес нити, ее кривизна и так далее. Для простых расчетов это мы не будем пока что учитывать. Иными словами – пусть нить будет идеальна с математической точки зрения и «без изъянов».
Возьмем «живой» пример. На балке подвешена прочная нить с грузом в 2 кг. При этом отсутствует ветер, покачивания и прочие факторы, так или иначе влияющие на наши расчеты. Тогда мощь натяжения равна силе тяжести. В формуле это можно выразить так: Fн=Fт=м*g, в нашем случае это 9,8*2=19,6 ньютона.
2 Этап
Заключается он в вопросе об ускорении. К уже имеющейся ситуации давайте добавим условие. Суть его в том, чтобы на нить действовало еще и ускорение. Возьмем пример попроще. Представим, что нашу балку теперь поднимают вверх со скоростью 3 м/с. Тогда, к натяжению прибавится ускорение груза и формула примет следующий вид: Fн=Fт+уск*м. Ориентируясь на прошлые расчеты получаем: Fн=19,6+3*2=25,6 ньютона.
3 Этап
Тут уже посложнее, так как речь идет об угловом вращении. Следует понимать, что при вращении объекта вертикально, сила, воздействующая на нить, будет намного больше в нижней точке. Но давайте возьмем пример с несколько меньшей амплитудой качания (по типу маятника).
В этом случае для расчетов нужна формула: Fц=м* v²/r. Тут искомое значение обозначает дополнительную мощь натяжения, v – скорость вращения подвешенного груза, а r – радиус окружности, по которому вращается груз. Последнее значение фактически равняется длине нити, пускай она составляет 1,7 метра.
Итак, подставляя значения, находим центробежные данные: Fц=2*9/1,7=10,59 ньютона. А теперь, чтобы узнать полную силу натяжения нити, надо к имеющимся данным о состоянии покоя прибавить центробежную силу: 19,6+10,59=30,19 ньютона.
4 Этап
Следует учитывать меняющуюся силу натяжения по мере прохождения груза через дугу. Иными словами – независимо от постоянной величины притяжения, центробежная (результирующая) сила меняется по мере того, как качается подвешенный груз.
Чтобы лучше понять этот аспект, достаточно представить себе привязанный груз к веревке, которую можно свободно вращать вокруг балки, к которой она закреплена (как качели). Если веревку раскачать достаточно сильно, то в момент нахождения в верхнем положении сила притяжения будет действовать в «обратную» сторону относительно силы натяжения веревки.
Иными словами – груз станет «легче», из-за чего ослабнет и натяжение на веревку.
Предположим, что маятник отклоняется на угол, равный двадцати градусам от вертикали и движется со скоростью 1,7 м/с. Сила притяжения (Fп) при этих параметрах будет равна 19,6*cos(20)=19,6*0,94=18,424 Н; центробежная сила (F ц=mv²/r)=2*1,7²/1,7=3,4 Н; ну а полное натяжение (Fпн) будет равняться Fп+ Fц=3,4+18,424=21,824 Н.
5 Этап
Его суть заключается в силе трения между грузом и другим объектом, что в совокупности косвенно влияет на натяжение веревки. Иначе говоря – сила трения способствует увеличению силы натяжения. Это хорошо видно на примере перемещения объектов по шершавой и гладкой поверхностях. В первом случае трение будет большим, поэтому и сдвигать предмет становится тяжелее.
Общее натяжение в данном случае вычисляется по формуле: Fн=Fтр+Fу, где Fтр – трение, а Fу – ускорение. Fтр=мкР, где мк – трение между объектами, а Р – сила взаимодействия между ними.
Чтобы лучше понять данный аспект, рассмотрим задачу. Допустим, у нас груз 2 кг и коэффициент трения равен 0,7 с ускорением движения 4м/с постоянной скорости. Теперь задействуем все формулы и получаем:
- Сила взаимодействия – Р=2*9,8=19,6 ньютона.
- Трение – Fтр=0,7*19,6=13,72 Н.
- Ускорение – Fу=2*4=8 Н.
- Общая сила натяжения – Fн=Fтр+Fу=13,72+8=21,72 ньютона.
Теперь вы знаете больше и можете сами находить и рассчитывать нужные значения. Конечно, для более точных расчетов нужно учитывать больше факторов, но для сдачи курсовой и реферата этих данных вполне достаточно.
Видео
Это видео поможет вам лучше разобраться в данной теме и запомнить ее.
Силы в механике – таблица с формулами, определение
3.9
Средняя оценка: 3.9
Всего получено оценок: 218.
3.9
Средняя оценка: 3.
9
Всего получено оценок: 218.
Сила – это количественная мера взаимодействия тел. Рассмотрим подробнее силы, которые изучаются в механике.
Силы в механике
В Природе существует четыре фундаментальных взаимодействия:
Рис. 1. Фундаментальные взаимодействия.Эти взаимодействия порождают огромное число сил различного вида.
Рис. 2. Силы в Природе.Механика имеет дело с силами трех областей:
- силы гравитации, тяжести, веса, архимедова;
- силы упругости, натяжения, реакции опоры;
- силы трения покоя и скольжения.
Хотя, в основе этих групп сил лежит только два вида взаимодействий – гравитация и электромагнетизм, эти группы сил имеют различный механизм возникновения.
Группа гравитационных сил
Кроме того, выталкивающая сила в жидкостях, сила Архимеда – тоже имеет в своей основе гравитационную природу.Особенностями формул, описывающих эти силы, является обязательное присутствие коэффициента, характеризующего гравитацию – либо гравитационную постоянную, либо ускорение свободного падения.
Группа сил упругости
Силы упругости имеют в своей основе не гравитацию, а электромагнетизм. С одной стороны, отрицательные электроны атомов притягиваются к положительным ядрам своего и соседних атомов. А с другой стороны – положительно заряженные ядра отталкиваются от соседних ядер, и отрицательно заряженные электронные оболочки отталкиваются от соседних оболочек. В покое все эти силы уравновешивают друг друга. При деформации равновесие нарушается, и возникает результирующая равнодействующая сила, стремящаяся вернуть форму тела к первоначальной.
Природа возникновения сил упругости сложна, но тела состоят из большого числа молекул и атомов, индивидуальные различия сил отдельных атомов нивелируются, в результате формулы для их определения принимают простой вид.
Группа сил трения
Силы трения имеют комбинированную природу. В их возникновении участвуют как составляющие гравитационной, так и электромагнитной природы. С одной стороны, эти силы порождаются весом тела, имеющего гравитационную природу, с другой – приложенной внешней силе, с любой природой, а с третьей – электромагнитными силами межмолекулярного взаимодействия.
За счет очень большого числа молекул в теле, индивидуальные различия действия сил для каждой молекулы нивелируются, и общая формула, описывающая силы трения, получается простой.
Общее и различия
Все силы в механике являются мерами взаимодействия тел. Все они подчиняются одним и тем же физическим законам, кроме того, все они являются векторами, которые можно складывать по геометрическим правилам, несмотря на их различную природу.
Однако силы эти описываются разными формулами, и имеют особенности, делающие их непохожими друг на друга.

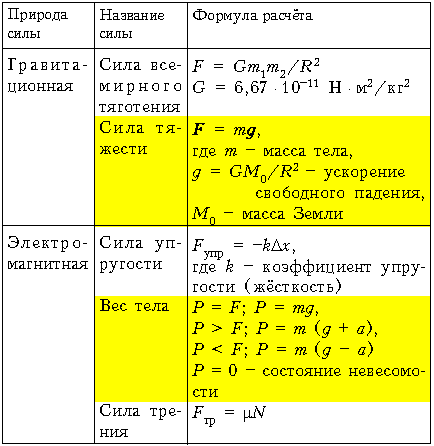

Для четкого понимания различий, удобно составить таблицу сил в механике:
Рис.
3. Таблица сил.Что мы узнали?
Механика изучает силы трех групп: силы, имеющие в основе гравитацию, силы, имеющие в основу упругость, силы трения. Эти силы имеют различную природу, однако, они подчиняются общим основным законам динамики, могут быть приложены к одной точке, и могут складываться по правилам сложения векторов.
