Сварщик (ручной и частично механизированной сварки (наплавки)

Время возникновения профессии «сварщик» связано с открытием русским академиком Василием Петровым в 1802 году эффекта электрической дуги, возникающей между двумя угольными стержнями при прохождении через них тока. Открытие значительно опередило свой век, но до практического применения дуги для сварки оставалось еще около 80 лет. Его осуществил Николай Николаевич Бернандос – автор многих изобретений в области электротехники. Он предложил и произвел все основные виды сварки: дугой прямого и косвенного действия, полуавтоматическую и автоматическую, незащищенной дугой и сварку в среде защитного газа.

Сварщик – это не просто рабочий, который выполняет работы по газовой сварке деталей и конструкций, строго соблюдая технологические режимы сварки, нормы расхода материалов, правила технической эксплуатации оборудования и техники безопасности. Это специалист, который способен применять методы, направленные на предотвращение возникновения дефектов в области сварного шва в процессе сварки.

Сварщик – профессионал, который должен знать электротехнику, технологию плавления металлов, свойства газов, применяемых для антиокисления, методы и принципы действия используемых агрегатов и оборудования. Сегодня рабочему-сварщику недостаточно выполнять несколько сложных операций освоенного им способа сварки. Он должен понимать физическую сущность основных процессов, происходящих при сварке, знать особенности сварки различных конструкционных материалов, а также смысл и технологические возможности других, как традиционных, так и новых, перспективных способов сварки. От мастерства и качества работы сварщика зависит очень многое, это надежность и долговечность оружия, орудий труда, труб нефтегазопровода и строительных конструкций. Любые ошибки, небрежность, допущенные в работе, могут привести к катастрофическим последствиям. Отсюда следует необходимость постоянного совершенствования обучения, повышения профессионального мастерства рабочих-сварщиков.

Профессия «сварщик» предполагает получение квалификации по профессиям сварщик ручной дуговой сварки, газосварщик, оператор автоматических сварочных аппаратов. Рабочие всех этих специальностей занимаются одним делом – соединением металлических конструкций, сложных аппаратов, деталей, узлов методом сплавления металлов.

Электрогазосварщик соединяет (сваривает) элементы металлоконструкций, трубопроводы, детали машин и механизмов с помощью сварочного аппарата. Собирает заготовки (узлы) конструкций, осуществляет их транспортировку в пределах рабочего места, налаживает сварочное оборудование, устанавливает требуемый режим сварки, осуществляет зрительный контроль швов. Предупреждает возникновение напряжений и деформаций в изделии. В процессе деятельности электросварщик выполняет поступательные и колебательные перемещения электрода, регулирует температуру, длину дуги и процесс образования шва. Для сварки тонкого металла, цветных металлов, их сплавов и чугуна используется газовая горелка, в которой происходит смешение горючего газа с кислородом и образование пламени.

Газосварщик, кроме сварки, выполняет работы по резке деталей различной длины и по различным контурам, осуществляет наплавку, пайку и подогрев металла.

Сварщик работает как в помещении, так и на открытом воздухе. Возможно выполнение работ на высоте и в неудобных позах. Труд сварщика в основном ручной, выполняется индивидуально, при минимальном деловом общении. Для защиты от тепловых и световых излучений использует спецодежду и маску (щиток), имеющую защитные светофильтры.

Код профессии

15.01.05
Квалификации: газосварщик, электрогазосварщик, электросварщик на автоматических и полуавтоматических машинах, электросварщик ручной сварки, газорезчик.

Область профессиональной деятельности

электросварочные и газосварочные работы

Объекты профессиональной деятельности

– технологические процессы сборки и электрогазосварки конструкций;
– сварочное оборудование и источники питания, сборочно-сварочные приспособления;
– детали, узлы и конструкции из различных материалов;
– конструкторская, техническая, технологическая и нормативная документация.

Основные виды работ

Работник по профессии «Сварщик (электросварочные и газосварочные работы)» осуществляет следующие виды деятельности:
– подготовительно-сварочные работы;
– сварка и резка деталей из различных сталей, цветных металлов и их сплавов, чугунов во всех пространственных положениях;
– наплавка дефектов деталей и узлов машин, механизмов, конструкций и отливок под механическую обработку и пробное давление;
– дефектация сварных швов и контроль качества сварных соединений.

Средства труда

Основным инструментом сварщика является сварочная горелка, в которой происходит смешение горючего газа с кислородом и образование сварочного пламени, расплавляющего металл заготовок изделия и присадочный металл. Регулируя тепловую мощность пламени, сварщик может выполнять не только сварку, но и наплавку, пайку, зачистку металла и его подогрев.

Знания, умения, навыки, необходимые для осуществления деятельности, компетенции/профиль компетенций

Должен знать:
устройство обслуживаемых электросварочных и плазморезательных машин, газосварочной аппаратуры, автоматов, полуавтоматов, плазмотронов и источников питания; свойства и назначение сварочных материалов, правила их выбора;
марки и типы электродов;
технологию сварки изделий в камерах с контролируемой атмосферой;
процесс газовой резки легированной стали;
режим резки и расхода газов при кислородной и газоэлектрической резке;

технологию изготовления сварных типовых машиностроительных деталей и конструкций

Должен уметь:
выполнять технологические приёмы ручной дуговой, плазменной и газовой сварки, автоматической и полуавтоматической сварки с использованием плазмотрона деталей, узлов, конструкций и трубопроводов различной сложности;
выполнять автоматическую сварку ответственных сложных строительных и технологических конструкций, работающих в сложных условиях;
выполнять ручную кислородную, плазменную и газовую прямолинейную и фигурную резку и резку бензорезательными и керосинорезательными аппаратами на переносных, стационарных и плазморезательных машинах деталей разной сложности из различных сталей, цветных металлов и сплавов по разметке;

производить кислородно-флюсовую резку деталей из высокохромистых и хромистоникелевых сталей и чугуна;
выполнять кислородную резку судовых объектов на плаву; выполнять ручное электродуговое воздушное строгание разной сложности деталей из различных сталей, чугуна, цветных металлов и сплавов в различных положениях; производить предварительный и сопутствующий подогрев при сварке деталей с соблюдением заданного режима;

Иметь практические навыки:
выполнения газовой сварки средней сложности и сложных узлов, деталей и трубопроводов из углеродистых и конструкционных и простых деталей из цветных металлов и сплавов;

выполнения ручной дуговой и плазменной сварки средней сложности и сложных деталей аппаратов, узлов, конструкций и трубопроводов из конструкционных и углеродистых сталей, чугуна, цветных металлов и сплавов;
выполнения автоматической и механизированной сварки с использованием плазмотрона средней сложности и сложных аппаратов, узлов, деталей, конструкций и трубопроводов из углеродистых и конструкционных сталей;
выполнения кислородной, воздушно-плазменной резки металлов прямолинейной и сложной конфигурации;

Компетенции/профиль компетенций:
В соответствии с Федеральным государственным образовательным стандартом начального профессионального образования, утвержденным приказом Министерства образования и науки РФ от 12 ноября 2009 года № 588 «Об утверждении и введении в действие федерального государственного образовательного стандарта начального профессионального образования по профессии 150709.

02 Сварщик (электросварочные и газосварочные работы)» для выполнения работ по профессии «Сварщик» работник должен обладать следующими профессиональными компетенциями:
1. Подготовительно-сварочные работы:
– выполнять типовые слесарные операции, применяемые при подготовке металла к сварке;
– подготавливать газовые баллоны, регулирующую и коммуникационную аппаратуру для сварки и резки;

– выполнять сборку изделий под сварку;
– проверять точность сборки.
2. Сварка и резка деталей из различных сталей, цветных металлов и их сплавов, чугунов во всех пространственных положениях.
– выполнять газовую сварку средней сложности и сложных узлов, деталей и трубопроводов из углеродистых и конструкционных сталей и простых деталей из цветных металлов и сплавов;
– выполнять ручную дуговую и плазменную сварку средней сложности и сложных деталей аппаратов, узлов, конструкций и трубопроводов из конструкционных и углеродистых сталей, чугуна, цветных металлов и сплавов;
– выполнять автоматическую и механизированную сварку с использованием плазмотрона средней сложности и сложных аппаратов, узлов, деталей, конструкций и трубопроводов из углеродистых и конструкционных сталей;
– выполнять кислородную, воздушно-плазменную резку металлов прямолинейной и сложной конфигурации;
– читать чертежи средней сложности и сложных сварных металлоконструкций;
– обеспечивать безопасное выполнение сварочных работ на рабочем месте в соответствии с санитарно-техническими требованиями и требованиями охраны труда.

3. Наплавка дефектов деталей и узлов машин, механизмов конструкций и отливок под механическую обработку и пробное давление.
– наплавлять детали и узлы простых и средней сложности конструкций твердыми сплавами;
– наплавлять сложные детали и узлы сложных инструментов;
– наплавлять изношенные простые инструменты, детали из углеродистых и конструкционных сталей;
– наплавлять нагретые баллоны и трубы, дефекты деталей машин, механизмов и конструкций;
– выполнять наплавку для устранения дефектов в крупных чугунных и алюминиевых отливках под механическую обработку и пробное давление;
– выполнять наплавку для устранения раковин и трещин в деталях и узлах средней сложности.
4. Дефектация сварных швов и контроль качества сварных соединений.
– выполнять зачистку швов после сварки;
– определять причины дефектов сварочных швов и соединений;
– предупреждать и устранять различные виды дефектов в сварных швах;
– выполнять горячую правку сложных конструкций.

В соответствии с уровнем профессиональной подготовки работнику присваивается квалификационный разряд. Тарифно-квалификационная характеристика профессии рабочего «Сварщик» представлена в разделе «Сварочные работы» выпуска 2 Единого тарифно-квалификационного справочника работ и профессий рабочих, утвержденного Постановлением Министерства труда и социального развития РФ от 15 ноября 1999 г. № 45.

Фото и видео материалы о профессии/специальности

Социальные партнеры: Альянс сварщиков СПб и СЗ региона, Национальное Агентство контроля и сварки. Газосварочная мастерская полностью переоборудована в 2008 году. Оборудо-вано шесть сварочных постов. Каждый пост, как и в электросварочной мастерской, оборудован сварочным сто-лом фирмы Sov-Plim, приспособленным для сварки пластин во всех пространственных положениях (нижнее, горизонтальное, вертикальное, потолочное) и имеющем в комплекте локальную систему приточно-вытяжной вентиляции. Кроме того, каждый сварочный пост оборудован специальным устройством — экономайзером (Франция), обеспечивающим экономию сварочного газа и облегчающим работу сварщика при регулировке пламени горелки.

Как варить сваркой электродами для начинающих

В гараже, на даче, в частном доме что-то да приходится подварить. Для таких задач совсем не обязательно заканчивать курсы сварщиков — достаточно иметь бытовой сварочный аппарат, средства защиты, расходные материалы и немного потренироваться. Рассказываем, как правильно сваривать металл электродами начинающим и каких ошибок избегать при этом.

В этой статье:

Виды электросварки
Технология ручной дуговой сварки
Как самостоятельно научиться варить электросваркой
Основные ошибки
Советы начинающему сварщику

Виды электросварки

Все виды электросварки заключаются в возбуждении электрической дуги между двумя концами разной полярности. При этом выделяется температура до 5000 градусов, которая плавит основной металл и присадочный, образуя сварное соединение.

Электросварку можно выполнять сварочным трансформатором. У него простейшая конструкция из первичной и вторичной обмотки, за счет которых напряжение понижается до безопасных значений, а сила тока возрастает. Трансформаторы варят переменным током, сильно гудят, дуга трещит и плюется. Шов может получиться неравномерным по ширине, высоте, глубине провара. При работе трансформатором нередко просаживается напряжение во всей сети, чем можно вызвать негодование соседей.

Электросварка при помощи инвертора выполняется на постоянном токе, у которого предварительно была повышена частота (еще на стадии переменного), а затем ток был выпрямлен. Это обеспечивает:

мягкое горение дуги с характерным шипением;

сниженное количество брызг;

равномерный шов по высоте и ширине;

одинаковое проплавление.

Инверторы компактнее по размерам чем трансформаторы и меньше садят сеть. Есть модели на 220 и 380 V. Новичку лучше начинать варить инвертором РДС (ручной дуговой сварки). Такие аппараты еще называются инверторы ММА. Хороший выбор оборудования под разные задачи можно посмотреть в разделе – Аппараты ручной дуговой сварки (MMA).

Сварка полуавтоматом или вольфрамовым электродом тоже построена на плавлении металла электрической дугой, но тут задействуются другие способы защиты сварочной ванны и методы передачи присадочного металла.

Технология ручной дуговой сварки

Для РДС сварки подается ток от аппарата на рабочие кабеля. Кабель массы присоединяется к изделию, а в руках у сварщика остается кабель с электрододержателем. От температуры дуги кромки стыка расплавляются.

Чтобы увеличить количество металла в шве, используют плавящиеся электроды. По мере их сгорания жидкий металл переносится на изделие. Защита сварочной ванны от внешней среды осуществляется благодаря обмазке электрода. Сгорая, она образует плотное облако дыма, изолирующее расплавленный металл от контакта с воздухом. После остывания поверх шва остается тонкая шлаковая корочка. Она задерживает теплообмен, содействует плавному остыванию, укреплению шва. Ее отбивают специальным молотком-шлакоотделителем, чтобы визуально оценить качество соединения.

Шов формируется благодаря специальным движениям электродом. Если правильно все освоить, соединения будут равномерными по толщине и высоте, а также с нужной глубиной провара.

Как самостоятельно научиться варить электросваркой

Чтобы научиться варить ручной дуговой сваркой, потребуется собрать комплект оборудования, обзавестись индивидуальными средствами защиты, правильно настроить аппарат и освоить ряд движений.

Что нужно для работы

Сварочные аппараты

Приспособления для сварки

Сварочные электроды

Средства защиты сварщика

Настраиваем правильно аппарат и выбираем электрод

Во многом качество шва зависит от правильности настроек аппарата. Если выбрать слишком слабый ток, основной металл не проплавится, присадочный останется на поверхности, стык получится хрупким, не герметичным. Слишком большая сила тока приводит к подрезам, прожиганию, дугу трудно контролировать.

Предлагаем сохранить таблицу настроек сварочного аппарата для ручной дуговой сварки. Характеристики приведены для работы в нижнем положении.

Толщина металла, мм	Диаметр электрода, мм	Сила тока, А
1-2	1.6	25-60
3	2-3	60-120
4	3	120-160
5-6	4	160-200

Как подключать электрод

Когда диаметр электрода и сила тока выбраны, можно включить аппарат и вставить электрод в электрододержатель. Последний может быть двух типов: пружинный и винтовой. Пружинный имеет нажимную лапку, на которую сварщик давит большим пальцем, а второй рукой вставляет электрод. Винтовой оснащен отверстием для вставки расходника и прижимным болтом. Пружинные держатели позволяют быстрее сменить электрод и помогут сэкономить время при объемных сварочных работах.

Применять самодельные электрододержатели в виде подпружиненного трезубца не советуем. Они опасны с точки зрения ТБ (Техника Безопасности), а оголенная токоведущая часть будет постоянно случайно касаться изделия, мешая процессу.

Для сварки в нижнем положении установите электрод под прямым углом относительно держателя. Если планируете варить вертикал или потолок, разместите электрод еще на 45 градусов от себя — так меньше придется сгибать запястье.

Подключаем кабеля к инвертору

Кабель массы и кабель электрододержателя имеют одинаковые разъемы для подключения к аппарату. Если предстоит сваривать толстый металл 5-6 мм, присоединяйте держатель к плюсу. Тогда тепло будет концентрироваться на изделии, увеличится глубина провара.

Когда требуется сварка тонкого металла, нужна обратная полярность — вставьте держатель в клемму со знаком “минус”. Это уменьшит тепловложение, но варить придется быстро, поскольку кончик электрода начнет перегреваться.

Начало сварки: зажигаем дугу

Когда все собрано и подключено, надев маску, можно начинать розжигать электрическую дугу. Используйте для тренировки черновой кусок металла. Возбуждение дуги осуществляется постукиванием по поверхности или чирканьем о нее, как спичкой.

Новый электрод имеет оголенный кончик и зажигается достаточно быстро. Электрод, которым уже варили, если он успел остыть, поджигается труднее, поскольку у него на конце образовался “козырек” из обмазки. Нужно ударить 3-4 раза, чтобы ее отбить. Но не перестарайтесь, иначе без обмазки стержень начнет прилипать к изделию.

Наклон электрода

Когда дуга загорелась, не паникуйте. Привыкните к специфическому свету. Ваша задача — сперва научиться держать зазор между электродом и изделием в пределах 3-5 мм. Не пытайтесь сразу варить стык. Просто учитесь держать дугу, чтобы она не тухла (при чрезмерном удалении) и электрод не прилипал (при чрезмерном приближении).

Задача осложняется тем, что длина плавящегося электрода постоянно укорачивается, поэтому приходится приближать руку к изделию. “Твердая рука” приходит со временем, поэтому придется спалить не один электрод, прежде чем привыкните.

Когда уже освоили удержание электрической дуги, можно переходить к сварке. Прежде всего держите правильно электрод. Обычно варят, наклонив его на себя в пределах 30-60º. Некоторые сварщики выбирают оптимальное положение наклона 45º. Сварка углом назад обеспечивают хорошую видимость сварочной ванны, металл прогревается глубже. Сварка углом вперед (когда шов ведут от себя) содействует уменьшению прогрева. Это подойдет для соединения тонких металлов 1-2 мм.

Варить можно справа-налево или слева-направо, наклоняя электрод по разные стороны сварочной ванны. Здесь все зависит от доступа к месту соединения.

Движения электрода

На тонких металлах 1-2 мм, где две стороны плотно приставлены друг ко другу, никаких дополнительных движений не требуется. Возбуждается дуга, электрод выставляется на начало стыка, и медленно ведется вдоль линии соединения. Шов получится узкий, чешуйчатый.

На толстых металлах предусматривают зазор 1-2 мм, чтобы жидкий металл проник глубже. Если толщина пластины свыше 5 мм, необходима разделка кромок под углом 45 градусов. Тогда первый шов (называется корневой) прокладывается без дополнительных движений. А последующие нужны для заполнения ширины и требуют поперечных колебательных манипуляций. Это могут быть движения:

полумесяцем;

по круглой, треугольной спирали;

зигзагами.

В идеале располагать деталь под небольшим наклоном, чтобы жидкий шлак не затекал в сварочную ванну. Если такой возможности нет, периодически делайте резкое движение кончиком электрода в сторону, откидывая шлак. Иначе возникнут непровары.

Основные ошибки

Рассмотрим основные ошибки, которые допускают новички при сварке РДС:

Спешка. Не нужно спешить вести электрод, металл должен проплавиться, поэтому привыкните к медленным спокойным движениям.

Неспособность отличить шлак от металла. Нередко новички думают, что заварили стык, но после отбития шлака в нем много непроваров. Дело в том, что при сварке кажется, что соединение заполнено жидким металлом — на самом деле это шлак. Жидкий металл через светофильтр выглядит белым, а шлак — красным.

Дрожащая рука. Добиться постоянного зазора между кончиком электрода и изделием поможет опора для руки. Никогда не держите руку на весу, иначе электрод будет прилипать. Опереть руку можно на стол, колено.

Не стоит сразу отбивать шлак.

(хоть и очень хочется проверить качество соединения). Дайте ему немного остыть. Так Вы не повредите шов, а отлетевший горячий шлак, попавший на кожу, не причинит ожога.

Советы начинающему сварщику

В конце дадим ряд советов новичкам, чтобы варить было легче. Перед наложением шва две стороны изделия обязательно фиксируются между собой прихватками. В зависимости от размеров стыка потребуется от 2-х и более точек, с расстоянием между собой 8-25 см. Это необходимо, чтобы стороны на разошлись от термического расширения, когда Вы начнете варить с одного края.

Сварка тонкого металла 1 мм электродом возможна, но потребует тренировки. Самая частая проблема — прожоги. Установите силу тока 30-40 А и вставьте электрод диаметром 1.6 мм. Под изделие подложите медную или графитовую подложку. Она не даст разогретому металлу провалиться и не прилипнет к нему. Ведите сварку не сплошной дугой, а прерывистой (отрывайте кончик электрода каждые 1-2 секунды от поверхности, чтобы дуга погасла). Это позволит металлу немного остыть и сократит прожоги.

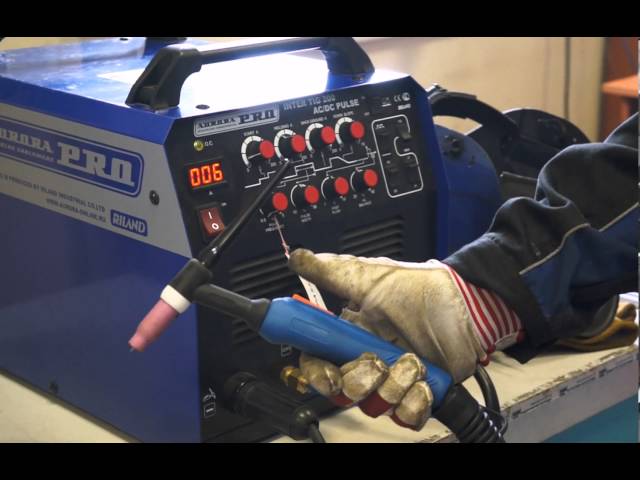

Источник видео: Aurora Online Channel

Чтобы не стучать по чистовому изделию для распаливания электрода, имейте под рукой черновую заготовку. Распалите электрод на ней и сразу переходите на стык для соединения. Тогда меньше придется зачищать следы от сварки на изделии.

Новичку легче научиться варить, если аппарат обладает функцией “Антиприлипание”. Когда электрод касается изделия, сварочный ток отключается. Не нужно тянуть держатель влево и вправо, пытаясь отломать расходник. С функцией “Форсаж” удобно варить тонкие металлы. При маленьком токе длина дуги короткая. Когда аппарат “чувствует”, что дуга вот-вот погаснет, он на мгновение повышает сварочный ток. Функция “Горячий старт” обеспечит быстрый поджиг электрода без многочисленных постукиваний. Это актуально, если работы ведутся на ржавом металле. Тогда не придется предварительно много зачищать.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Вернуться к списку

10 лучших видеоуроков по сварке — Baker’s Gas & Welding Supplies, Inc.

перейти к содержанию

Бейкерсгаз

Привет, все студенты-сварщики и начинающие сварщики в домашних условиях! Знаете ли вы, что вы можете изучить (или, по крайней мере, набраться опыта) практически любой сварочный процесс, технику или проект, которые только можете себе представить, и все это в одном месте?

Совершенно верно! И угадайте где? Угу – Ютуб!!!

YouTube полностью забит полезными, информативными и обучающими видеороликами о сварке всех видов. Практически на любой вопрос, связанный со сваркой, который вы можете задать — на YouTube наверняка есть видео с ответом.

Ниже приведен список из 10 самых популярных видеороликов о сварке на YouTube :

Как использовать дуговую сварку: основы дуговой сварки в защитном металле

Деревня экспертов видео Категория «Учебник» и их удачное название «Как пользоваться дуговой сваркой» — это не только одно из самых популярных видеоуроков, но и очень информативное введение в процесс дуговой сварки.

Basic MIG Welding

Более 37-минутный видеоурок по основам сварки MIG на самом деле представляет собой живую запись курса сварки, преподаваемого в Университете Южной Калифорнии в Ирвине , проводимого настоящим профессором в кампусе Калифорнийского университета в Ирвине. сварочный цех. Посещение этого курса лично обойдется вам в большие деньги – так что воспользуйтесь преимуществами этого первоклассного учебного пособия по низкой цене: совершенно БЕСПЛАТНО!

Метод сварки ВИГ

С более чем 632 000 регистрационных просмотров энтузиаст сварки в домашних условиях Введение Кевина Карона в сварку TIG — отличное место для начала изучения этого сложного и сложного в освоении процесса сварки. Видео Кевина и общий стиль обучения очень практичны и просты для восприятия.

Miller Millermatic Сварка MIG с флюсовой проволокой

И Lincoln , и Miller публикуют первоклассные видеоуроки по сварке на YouTube. В этом видео рассказывается о сварке MIG с флюсовым сердечником с помощью сварочного аппарата 9.0015 Сварочный аппарат Millermatic .

Как выполнять сварку MIG: Как сварить MIG сварку в ванне

Еще одна запись Expert Village , Как сварить MIG сварку в ванне. чтобы понять моду, идеально подходит для начинающих сварщиков.

Как выполнять прихватку

Кевин Карон снова вмешивается с еще одним полезным и информативным видео, представленным в его личном и интимном стиле, с краткими уроками по одному из самых важных видов сварки: прихваточный шов.

Технология Walking the Cup для сварки TIG

Один из самых популярных блогов Google по сварке, Welding Tips and Tricks , имеет собственный канал на YouTube, и они разместили невероятно информативный видеоучебник, предлагающий отличное понимание одного из них. из самых сложных методов сварки TIG: хождение по чаше.

Лучшие сварочные маски на рынке

Канал Baker’s Gas на YouTube предлагает лучшие варианты автоматически затемняющихся масок. Эндрю рассказывает о том, что является большой ценностью, и о своих личных предпочтениях.

Дуговая сварка с использованием 3 автомобильных аккумуляторов (учебное пособие и демонстрация)

Что касается более веселой и уникальной стороны сварки, это самое классное (хотя и необычное) обучающее видео (набравшее более 300 000 просмотров) Дорожный энтузиаст Wheelie Pete демонстрирует, как соединить три 12-вольтовые батареи и создать импровизированный аппарат для дуговой сварки для тех моментов в полевых условиях (внедорожных или других), когда у вас нет сварочного аппарата под рукой или доступ к электричеству.

Как резать кислородно-ацетиленовым сварочным резаком

Зарегистрированный только как Freddytk421 , этот парень опубликовал более 246 видео с высоким рейтингом, набравших от 25 000 до почти 200 000 просмотров. В этом информативном видео Freddytk421 предлагает отличное представление о работе с одним из более старых сварочных процессов: Кислородно-ацетиленовая сварочная горелка .

Посмотреть все >

Защитите свои легкие с помощью дымоудаляющих аппаратов Lincoln Electric!

Lincoln Electric признана сварщиками во всем мире за свою удивительную продукцию! Из них получаются не только отличные сварщики, но и отличная защита органов дыхания при сварке опасных материалов. Здесь мы рассмотрим некоторые особенности современной системы дымоудаления Lincoln Prism.

Подробнее

Новый Viking 3350 ADV — новый уровень сварочной маски

Совершенно новый Lincoln Electric Viking 3350 ADV только что появился на рынке. Этот шлем оснащен множеством интересных новых функций, таких как светодиодная подсветка, цифровой экран и режимы памяти. Продолжайте читать, чтобы узнать больше об этом новом шлеме, который намного превышает бюджет.

Подробнее

Миллер Электрик 220 Обзор

Miller Multimatic 220 — универсальный сварочный аппарат, способный выполнять сварку MIG, TIG и электродуговую сварку. Его лучшей особенностью является возможность легкого переключения между процессами сварки, что делает его удобным и эффективным инструментом для сварщиков, которым необходимо работать с различными материалами различной толщины.

Подробнее

MIG, TIG, Arc и многое другое

перейти к содержанию

WeldingMetal

Сварка — это процесс, используемый в производстве на протяжении тысячелетий. Различные виды сварки помогают производителям ковать мечи, строить корабли, мебель и многое другое. Существует множество видов сварки, каждый из которых имеет конкретное практическое применение. Когда вы начнете, вы обнаружите, что некоторые виды сварки легче освоить, в то время как на освоение других процессов могут уйти годы. Различные виды сварки работают внутри помещений, а другие лучше всего применять на открытом воздухе. Читайте дальше, чтобы узнать больше о типах сварки и определить, какой из них лучше всего соответствует вашим потребностям.

Какие бывают виды сварки?

Существует множество различных видов сварки для различных уровней опыта и областей применения. Вы можете определить, какой тип сварки вам подходит, изучив свой опыт сварки и какие материалы вы хотели бы сваривать. В то время как некоторые типы сварки создают чистые валики и требуют минимальной очистки, другие типы сварных швов создают большие сварные швы, которые требуют очистки от большего количества шлака. Некоторые виды сварки подходят только для черных металлов, другие более универсальны. Мы составили краткий список нескольких распространенных типов сварки, их плюсов и минусов.

Сварные швы Сварке TIG Горелки для плазменной сварки

Тип	Плюсы	Минусы
Сварка МИГ – Дуговая сварка металлическим электродом в среде защитного газа (GMAW)	MIG отлично подходит для быстрой сварки больших и толстых материалов. Это самый удобный вид сварки для начинающих.	MIG не такие точные, прочные и чистые, как сварные швы TIG. Материалы заготовки должны быть полностью очищены от ржавчины или шлака.
Сварка ВИГ – Дуговая сварка вольфрамовым электродом в среде защитного газа (GTAW)	TIG обладает высокой точностью и универсальностью, что позволяет вам соединять широкий спектр небольших и тонких материалов. Он отлично подходит для сварки цветных металлов.	сложнее научиться, что делает ее более медленным процессом с более длительным временем выполнения и более высокими производственными затратами.
Сварка стержнем – Дуговая сварка защищенным металлом (SMAW)	Ручная сварка очень универсальна, недорога и проста в освоении. Его можно использовать на различных металлических сплавах.	Расходуемые электроды необходимо часто заменять, а шлак необходимо удалять после сварки, что замедляет процесс.
Сварка под флюсом – дуговая сварка порошковой проволокой (FCAW)	Сварка под флюсом не использует защитный газ, поэтому ее можно использовать на открытом воздухе и в ветреную погоду. Его также можно использовать на различных металлических сплавах.	Присадочный материал дороже по сравнению с другими видами дуговой сварки. Кроме того, при дуговой сварке выделяется больше дыма и дыма, чем при других видах дуговой сварки.
Сварка энергетическим лучом (EBW)	Сварка энергетическим лучом позволяет сваривать толстые и тонкие материалы, а также разнородные металлы с разной температурой плавления и проводимостью. Электронная сварка точна и дает сварщику контроль над процессом.	Материалы усаживаются и охлаждаются после соединения, что может привести к растрескиванию и искривлению в месте сварки.
Сварка атомным водородом (AHW)	Сварка атомарным водородом может достигать температуры до 4000 ° C, что позволяет сваривать вольфрам, самый тугоплавкий металл. Водород предотвращает окисление и загрязнение материалов. Этот процесс не требует флюса.	Сварка атомным водородом заменяется дуговой сваркой металлическим газом из-за доступности недорогих инертных газов.
Кислородно-ацетиленовая сварка	Кислородно-ацетиленовая горелка легкая, компактная и бесшумная. Кислородно-ацетиленовые горелки могут легко резать железосодержащие материалы толщиной до 8 дюймов. Вы можете использовать кислородно-ацетиленовый газ для резки, пайки и сварки стали.	Ацетиленовое топливо дороже по сравнению с другими видами топлива.
Плазменная дуговая сварка	обеспечивают полный контроль над дугой и высокое качество сварки. Сварные швы чистые, ровные и прочные.	Оборудование для плазменной сварки стоит дорого, поэтому начальные затраты высоки. Это более специализированный сварочный процесс, который требует больше времени для первоначального обучения.

Сварка МИГ

Сварка металлов в среде инертного газа (МИГ) — это процесс дуговой сварки, в котором для получения сварного шва используется сплошной проволочный электрод. Электрод подается в сварочный пистолет и нагревается. Это простой вид сварки для новичков.

Сварка ВИГ

Сварка вольфрамовым электродом в среде инертного газа (ВИГ) представляет собой процесс дуговой сварки, в котором для получения сварного шва используется неплавящийся вольфрамовый электрод. Это точная форма сварки, позволяющая сварщику регулировать силу тока и расход газа. Сварка TIG наиболее эффективна для более деликатных материалов и может использоваться для сварки как черных, так и цветных металлов.

Сварка электродом или дуговая сварка

Сварка электродом – это процесс ручной дуговой сварки, в котором используется расходуемый электрод, покрытый флюсом, для выполнения сварного шва. Он обеспечивает прочные сварные швы и хорошо работает с более толстыми материалами. Это универсальный сварочный процесс, он прост в настройке оборудования и, как правило, прост в освоении.

Сварка под флюсом

Сварка под флюсом — это полуавтоматический или автоматический процесс дуговой сварки, в котором используется плавящийся электрод с непрерывной подачей. Электрод содержит флюсовый сердечник, который обеспечивает защиту сварного шва от атмосферы, что делает его очень портативным и универсальным.

Плазменно-дуговая сварка

Плазменно-дуговая сварка образует электрическую дугу между неплавящимся электродом и заготовкой. Процесс характеризуется высокой температурой и концентрацией энергии, что позволяет сварщику выполнять глубокие и узкие швы на высоких скоростях.

Ацетиленокислородная сварка

При ацетиленокислородной сварке используются горючие газы и кислород для сварки или резки металлов. Кислород повышает температуру пламени, обеспечивая локальное плавление материала заготовки.

Какой тип сварного шва самый прочный?

Ни один тип сварки не является самым прочным среди всех видов сварки. Самый прочный сварной шов зависит от типа металла, толщины материала и ожидаемой весовой нагрузки на сварной шов. Сварка TIG обеспечивает самые чистые сварные швы в обычных условиях, потому что большее количество присадочного металла попадает непосредственно в соединение и производит меньше брызг. Он также идеально подходит для более тонких материалов, требующих более точных сварных швов. Сварка MIG обеспечивает наиболее стабильные сварные швы и является самым простым типом сварки для начинающих. Сварка под флюсом создает самые прочные сварные швы в более толстых материалах. Проволока с флюсовой сердцевиной позволяет сварному шву остывать медленнее, что создает более прочное и стабильное сварное соединение.

Какой вид сварки следует изучить?

При определении типа сварки, который вы должны изучить, вы можете спланировать тип материалов, с которыми вы хотели бы работать, количество времени, которое вам нужно для обучения, и ресурсы, которые у вас есть. Сварка MIG — самый удобный вид сварки для начинающих. Это более быстрый процесс, которому легко научиться и который прощает ошибки. Сварка TIG — это более медленный процесс, который требует больше времени для освоения и обеспечивает более точные сварные швы на различных типах материалов.

Каким видам сварки можно научиться в Крусибле?

В Crucible проводится обучение начальных и продвинутых классов четырем различным видам сварки: кислородно-ацетиленовой газовой сварке, дуговой или электродуговой сварке, сварке MIG и сварке TIG. Начните с начального курса по сварке MIG или попробуйте все четыре типа на нашем курсе «Изучение сварки». Crucible также предлагает курсы сварки TIG для начинающих и продвинутых, которые познакомят вас с работой с различными материалами. В классе дуговой сварки вы узнаете, как использовать электрическую дугу для создания тепла для плавления и соединения металлов. Дуговая сварка — отличный метод для сложных соединений и положений сварки. Курс кислородно-ацетиленовой сварки Crucible научит вас сваривать с использованием тепла, выделяемого горящими газами. Кислородно-ацетиленовая сварка – один из самых универсальных видов сварки. Вы можете использовать его для сварки железа или стали, а также использовать тепло для резки, пайки и сварки металлов. Он пригодится для удаления ржавчины или окалины с металлов, а также для ослабления заржавевших гаек и болтов.

Виды сварки Часто задаваемые вопросы

Какой вид сварки лучше?

Тип сварки, который подойдет вам лучше всего, зависит от вашего опыта, материалов и проектов. Сварке MIG, как правило, легче всего научиться. Сварка TIG — это более медленный и точный процесс, который работает со многими различными типами материалов. Дуговая и кислородно-ацетиленовая сварка обеспечивают прочные сварные швы на толстых материалах и могут работать на открытом воздухе и под водой.

В чем разница между сваркой MIG и TIG?

Сварка MIG и TIG использует дугу для создания тепла и сварки металлов вместе; однако разница между ними заключается в способе использования дуги. MIG использует проволочный сварочный электрод, который постоянно перемещается по сварочному аппарату на катушке для выработки тепла. TIG использует вольфрамовый электрод, который создает электрическую дугу между горелкой и материалами.

Какому способу сварки легче всего научиться?

Сварка МИГ, как правило, самый простой вид сварки для начинающих. Сварочные аппараты MIG используют подающую проволоку, которая проходит через аппарат с заданной скоростью. Это делает процесс относительно быстрым и обеспечивает стабильные сварные швы.

Какому виду сварки труднее всего научиться?

Сварка ВИГ является самой сложной формой сварки для изучения по целому ряду причин. Процесс сварки TIG медленный и требует времени, чтобы привыкнуть к нему новичку. Сварщику TIG требуется ножная педаль для подачи электрода и управления переменным током, удерживая при этом устойчивую руку у сварочной горелки. Это дает сварщику больше контроля над процессом, но новичку может потребоваться больше времени для обучения.

Продолжить изучение металлических направляющих

Из этого вводного руководства по кузнечному делу с механическим молотом узнайте, как работать с механическим молотом. …

Подробнее →

Задумывались ли вы, чем занимается литейный цех? Узнайте о разнице между черными и цветными металлами и о том, как начать литейную карьеру….

Подробнее →

Узнайте о различных способах литья бронзы в литейном и ювелирном производстве, а также о том, как начать работу, из этого руководства для начинающих. к бронзовому литью….

Подробнее →

Узнайте о различных типах литья по выплавляемым моделям, от металла до стекла, и о том, как начать работу, из этого руководства для начинающих по литью по выплавляемым моделям….

Подробнее →

Узнайте, как построить собственное кузнечная кузница и станьте кузнецом с помощью этого пошагового руководства….

Подробнее →

Узнайте все, что вы хотели знать о литье металлов от типов форм до различных методов литья….

Подробнее →

Вы можете научиться сваривать металл

Еженедельно в Крусибле проводятся новые занятия по сварке.

Производство металлической мебели

Изготовьте единственную в своем роде металлическую мебель для вашего дома! Выходя за рамки базовой сварки MIG, этот курс фокусируется на проектировании и производстве функциональных и эстетически привлекательных. ..
