Чертеж в SolidWorks по ГОСТ ЕСКД, настраиваем параметры вместе!

Доброго времени суток!

В предыдущем уроке по настройке чертежного стандарта по требованию ГОСТов ЕСКД в SolidWorks Мы с вами настроили раздел «Примечание». Если вы пропустили этот урок, то настоятельно рекомендую начать с него, а потом уже вернуться к данному уроку в конце которого мы сохраним все наши настройки в отдельный файл.

Пойдем по списку разделов дальше. Пропускаем раздел «Границы», он настройки не требует и переходим к разделу «Размеры».

Содержание

  • 1 Настройка раздела «Размера».
  • 2 Настройки раздела Осевые линии/Указатели центра.
  • 3 Настройка раздела «Виды»
  • 4 Настройка разделов: «Детализация» и «Единицы измерения».

Настройка раздела «Размера».

Щелкаем на него не раскрывая. Сразу нажимаем на кнопку «Шрифт» в окне текст и устанавливаем уже знакомый нам шрифт «Calibri» начертание обычное, высота 4мм.

Настройка шрифта размеров чертежа SolidWorks.

Далее настраиваем «Стрелку размерных линий» в соответчики с ГОСТ 2.307-2011 пункт 5.20, если в ГОСТе копаться не хочется просто ставим параметры как картинке.

Настройка стрелки размерной линии в SolidWorks

Смотрим все тот же ГОСТ 2.307-2011, только другой пункт, а именно пункт 5.11 и настраиваем «Расстояние смещения»

Настройка расстояния смещения в чертеже SolidWorks

Далее нужно настроить «Выносные линии». В этом окне в графе зазор ставим 0мм, а в графе за линию размера 1,2мм. Это тоже указанно в уже полюбившемся нам ГОСТ 2.307-2011, пункт 5.10.

Если вы посмотрели ГОСТ, то наверняка заметили, что размер размер 1,2мм может варьироваться от 1мм до 5мм, но мне нравится именно это значение.

Настройка выносных линий в чертеже SolidWorks

Перейдем к настройке окна «Нули». В графе «Нули в начале» оставляем по стандарту, а в графе «Незначащие нули», «Размеры» выбираем удалить, в графе «Допуски» выбираем удалить только при нуле, в графе «Свойства» выбираем удалить.

Настройка нулей в чертеже SolidWorks.

Далее нажимаем на кнопку «Допуск» и переходим к редактированию масштаба шрифта допуска размера. По ГОСТ 2.304 пункт 8.1 размер шрифта допусков должен быть на ступень меньше чем размер шрифта основной величины. Поэтому вводим масштаб 0,7 для всех типов допусков.

Настройка величины шрифта допуска размера в чертеже SolidWorks

Основные настройки размеров мы с вами поставили, далее пройдемся по подкатегориям и подробно остановимся на тех категориях где нужно вносить изменения в настройку.

Нажимаем на «плюсик» и открываем подраздел «Угол».

В этом подразделе ничего отдельно настраивать не требуется все должно быть, как на картинке.

Настройки угловых размеров в SolidWorks

Переходим в подраздел «Ординатный угловой», он также не требует дополнительной настройки.

Настройки подраздела ординатный угловой в SolidWorks

Далее переходим в подраздел «Длина дуги», в нем должно быть все точно также, как и в предыдущих разделал

Настройки размера длины дуги на чертеже SolidWorks

В разделе «Фаска» также доработка не требуется, сверяемся с картинкой.

Настройки размеров фаски в чертеже SolidWorks

Переходим в подраздел «Диаметр», основная часть настроек в нем остается без изменения, нужно лишь изменить расположение текста и выбрать иконку «Сплошная выноска, выровненный текст»

Настройки размеров диаметра в чертеже SolidWorks

Подраздел «Обозначение отверстий» можно просто пропустить, он не поддается настройки по требованиям ГОСТ ЕСКД.

Открываем подраздел «Линейный», смотрим на картинку, сравниваем и идем дальше.

Настройки линейных размеров в чертеже SolidWorks

Подраздел «Ординатный» так же не требует настройки.

Настройки подраздела ординатный в чертеже SolidWorks

Ну и последний подраздел — это «Радиус». В нем ничего не трогаем, но сверяемся с картинкой.

Настройки размера радиус на чертеже SolidWorks

На этом настройку раздела «Размеры» мы закончили.

Настройки раздела Осевые линии/Указатели центра.

Переходи к разделу «Осевые линии/Указатели центра»

и выполняем следующие настройки:

  1. В окне «Осевые линии» в графе «Продление осевой линии» ставим 6мм.
  2. В окне «Указатели центра» в графе «размер» ставим 1мм,
  3. Проставляем галочки в квадратиках: использовать масштаб вида, удлиненные линии, шрифт осевой линии.
  4. В окне «Указатели центра прорези» выбираем, выровнять по прорези и выбираем два варианта в правых квадратах.
Настройка раздела Осевые линии/Указатели в чертеже св SolidWorks

Далее переходим в раздел «Таблицы» В этом разделе нужно только заменить шрифт. Нажимаем в окне «Текст» на кнопку «Шрифт» и выбираем «Calibri» начертание обычное, высота 4мм.

Настройка шрифта таблиц в SolidWorks

Настройка раздела «Виды»

Затем переходим к настройке раздела «Виды». В общей настройке требуется только изменить шрифт, как это делается мы знаем. Устанавливаем шрифт «Calibri» начертание обычное, высота 7.5мм. По факту при печати у нас получится что-то в районе 7мм.

Высота шрифта букв дополнительных видов должна быть приблизительно в 2 раза больше размерных чисел, применяемых на одном чертеже. (ГОСТ 2.316-68 пункт 19). У нас будет все соответствовать этому правилу.

Настройка шрифта видов на чертеже SolidWorks

Раскрываем раздел «Виды» и переходим к настройке «Вспомогательных» видов. В этом подразделе требуется поменять «Тип линии», выбрать сплошную тонкую, толщиной 0,18мм.

Затем установить значения в окне «Параметры метки» в соответствии с картинкой.

Настройки параметров метки вспомогательных видов на чертеже SolidWorks. В общем настройка данного подраздела должна соответствовать этой картинке:

Настройка вспомогательных видов на чертеже в SolidWorks

Переходим к настройке «Местных» видов. Тут глобальные настройки не нужны, достаточно все сравнить с представленной картинкой.

Настройки местных видов на чертеже SolidWorks

Далее переходим к настройке подраздела «Сечение». Стоит отметить, что хоть подраздел называется сечения, но к нему также относятся и разрезы.

 В окне «Тип линии» выбираем последний из списка вариант и в этом же окне левый вариант отображения сечения. Это регламентирует ГОСТ 2.303 таблица 1 пункт 7.

Тип линии и вариант отображения сечения на чертеже SolidWorks.

Теперь в окне «сечение/размер вида» настроем размеры стрелочки и выберем ее стиль. Установите значения как на картинке. Данные значения соответствуют ГОСТ 2.305-2008 пункт 5.8.

Настройки размера стрелочки сечения и ее стиль на чертеже SolidWorks.

Далее настраиваем «Параметры метки» сечений по картинке

Настройка параметров метки сечений чертежа SolidWorks

Ну и общие настройки должны соответствовать данной картинке:

Настройки раздела сечения чертежа в SolidWorks

Затем нужно проверить чтобы в подразделах «Ортогональные» и «Другое» стояла галочка в квадратиках «По стандарту» и «Стандарт» соответственно. Больше ничего в этих разделах настраивать не нужно.

На этом с настройками раздела «Вид» все. Идем дальше!

Настройка разделов: «Детализация» и «Единицы измерения».

Переходим к разделу

«Детализация» и устанавливаем галочки и значения в соответствии с картинкой.

Настройка раздела детализации в чертежах SolidWorks

После этого переходим в раздел «Единицы измерения» и ставим значения как на картинке.

Настройка единиц измерения в чертежах SolidWorks

Остальные разделы настройки свойств документа чертежа не требуют нашего вмешательства, там по умолчанию все настройки не противоречат ГОСТ ЕСКД.

Теперь нам нужно сохранить настроенный нами шаблон. Для этого переходим во вкладку чертежный стандарт и нажимаем на кнопку «Сохранить во внешнем файле…» присваиваем имя и нажимаем сохранить.

На этом данный урок закончен, а о том как настроить шаблон чертежа в SolidWorks, чтобы он открывался уже с данными настройками, а также что еще нужно добавить в шаблон для ускорения работы, читайте в уроке настройка шаблона чертежа в SolidWorks по ГОСТ.

Все пока!

Открытый урок по инженерной графике Чертежный шрифт | Учебно-методический материал:

МИНИСТЕРСТВО ОБРАЗОВАНИЯ МОСКОВСКОЙ ОБЛАСТИ

Государственное автономное профессиональное образовательное учреждение Московской области

 «Подмосковный колледж «Энергия»

Открытый урок

По инженерной графике

Чертежный шрифт

        Преподаватель

        Колпакова Г.О.

ТЕМА: Чертежный шрифт.

ТИП урока: Изучение и первичное закрепление новых знаний и способов деятельности.

ФОРМА урока: комбинированный урок с использованием презентации

СОДЕРЖАНИЕ: Шрифты, правила подготовки и работы карандашом.

Чертежный шрифт: размер, ширина букв, расстояние между буквами, словами, строками.

Специальные умения и способы деятельности: Ознакомление с параметрами чертежного шрифта, конструкцией прописных и строчных букв. Знать единую систему конструкторской документации (ЕСКД ГОСТ).

Общеучебные умения и способы деятельности: Уметь выполнять чертёжный шрифт

ВИД контрольно-оценочной деятельности: текущий.

ФОРМА контрольно-оценочной деятельности: УО.

Цель урока: Изучение конструкции прописных и строчных букв и цифр и примера выполнения надписей

Образовательная. Дать обучающимся основные понятия о шрифтах чертежных, правилах их выполнения. Научиться выполнять начертания букв и цифр на чертежах.

Развивающая. Развивать пространственные представления, пространственное мышление, познавательный интерес.

Воспитательная. Способствовать формированию навыков самостоятельной работы при выполнении графических работ.

Оборудование для учащихся: Чертёжные инструменты, рабочая тетрадь, подготовленный формат, учебник «Черчение».

План урока.

1. Актуализация опорных знаний. Правила оформления чертежей.

2. Вступительное слово учителя.

3. Сообщение нового материала. Формирование новых знаний.

3.1. Чертежный шрифт.

3.2. Параметры чертежного шрифта.

3.3. Правила написания чертежного шрифта.

4. Первичное усвоение и применение новых знаний.

5. Практическая работа. Оформление основной надписи.

6. Контроль усвоения. Первичная проверка полученных знаний. Рефлексия.

Ход урока.

1. Актуализация опорных знаний. Правила оформления чертежей.

Слайд1.

В. – Для чего установлены единые правила выполнения и оформления чертежей? Какими государственными документами они определяются?

О. – Стандарты ЕСКД – это нормативные документы, которые устанавливают единые правила выполнения и оформления конструкторских документов во всех отраслях промышленности и производства.

Государственные стандарты (сокращенно ГОСТ) обязательны для всех предприятий и организаций.

2. Вступительное слово учителя.

Слайд 2.

Чертежи, схемы и другие конструкторские документы содержат необходимые надписи: названия изделий, размеры, данные о материале, обработке поверхностей детали, технические требования, характеристики и другие надписи. Типы и размеры шрифта, русский, латинский и греческий алфавит, арабские и римские цифры, знаки, правила написания дробей, показателей степени, индексов и предельных отклонений установлены ГОСТ 2. 304-81. Он определяет в миллиметрах высоту и ширину букв и цифр, толщину линий обводки, расстояние между буквами, словами и основаниями строк.

В. – В каком году разработан стандарт чертежного шрифта?

3. Сообщение нового материала.

3.1. Чертежный шрифт.

Графическая форма изображения букв, цифр и условных знаков, которые используются при выполнении чертежей, называется – Шрифтом (запись в тетради) Т

Слайд 3.

Шрифт может быть с наклоном (около 75°) и без наклона.

Стандарт устанавливает десять размеров шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

За размер шрифта принимается величина, определяющая высоту прописной (заглавной) буквы в миллиметрах и обозначается буквой h. Толщину линии шрифта – d определяют в зависимости от высоты шрифта (0, 1 h). Ширина прописных букв – g.

В школьной практике используются размеры букв и цифр:

• прописных – 5; 7; 10.

• строчных – 3,5; 5; 7.

При написании букв пользуйтесь таблицами, в которых даны расчеты параметров шрифта.

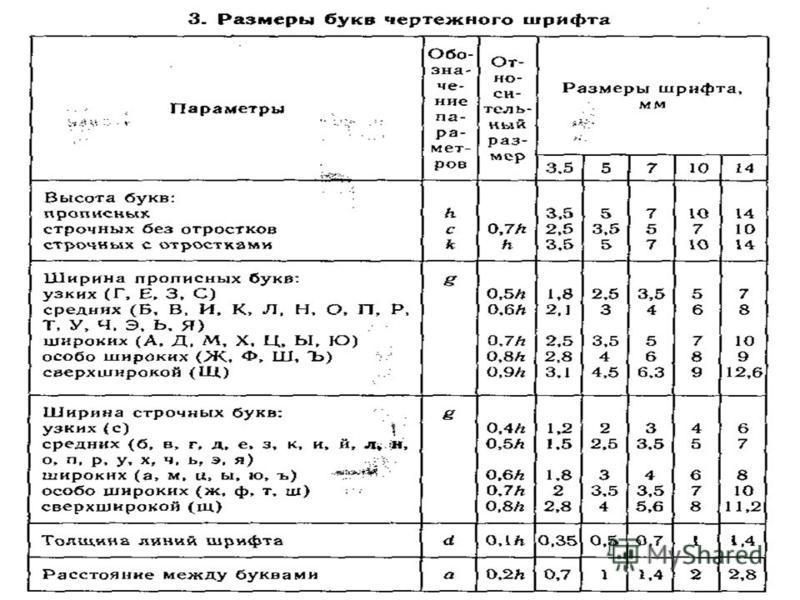

3.2. Параметры чертежного шрифта.

Слайд 4.

Таблицы

3.3. Правила написания чертежного шрифта.

Слайд 5.

При написании чертежного шрифта следует усвоить следующие правила:

1. Все надписи на чертеже должны быть выполнены от руки.

2. Высота букв, цифр и знаков на чертежах должна быть не менее 3,5 мм.

3. Начертание букв выполняйте по частям. Движение руки при выполнении прямолинейных элементов букв осуществляется сверху вниз или слева направо, а закругленных — движением вниз и влево или вниз и вправо. Стрелка указывает направление движения рук.

4. Одинаковые элементы различных букв, цифр, знаков следует выполнять одним и тем же приемом, что способствует выработке автоматизма при их написании.

5. Выдерживайте заданный наклон шрифта с помощью направляющих штрихов.

6. Строго соблюдайте конструкцию каждой буквы и соотношение высоты и ширины буквы, используя таблицу рис. 25 на стр. 23 учебника.

7. Старайтесь выдерживать такое расстояние между буквами, чтобы зрительно оно казалось одинаковым.

8. Четкость, ясность и удобство чтения чертежа зависят от качества его выполнения и правильного выбора размеров шрифта.

9. Все надписи на чертеже должны быть аккуратными.

Слайд 6.

4. Первичное усвоение и применение новых знаний. Подготовка к практической работе.

Чтобы научиться красиво писать чертежным шрифтом, можно вначале для каждой буквы начертить сетку. После овладения навыками написания букв и цифр можно проводить только верхнюю и нижнюю линии строки.

Контуры букв намечают тонкими линиями. Убедившись, что буквы написаны правильно, их обводят мягким карандашом.

Правильно подготовленный к работе карандаш показан на рисунке. Его сначала очиняют острым ножом или в специальной точилке. После очинки карандаша стержень затачивают (заостряют) с помощью шлифовальной шкурки: твердый – на конус, а мягкий – в виде лопаточки.

В. – По каким условным обозначениям различают мягкость и твердость карандашей? (Материал ИЗО).

В. – Как определить толщину «лопаточки»?

О. – В соответствии с выбранным размером шрифта (d).

5. Практическая работа. Оформление основной надписи.

Фронтальная работа по написанию слов «Чертил», «Проверил» в тетради. Индивидуальная работа на формате А4. (Рамка построена на 1 уроке).

Слайд 7.

6. Контроль усвоения. Первичная проверка полученных знаний. Рефлексия.
