что это, почему происходит и какие способы защиты есть
Что такое ноль, фазное и линейное напряжение?
Электроэнергия подаётся к потребителю по линейным кабелям. Нулевой проводник (нейтраль) используется в электросети для возврата тока от потребителя обратно к генерирующей станции. Нейтраль в нормальном состоянии выступает в роли защиты и не имеет напряжения.
От генераторной станции электроэнергия передаётся потребителю по трёхфазной сети. Она состоит из трёх проводников с рабочим напряжением, а также нулевого и заземляющего проводников. Пара рабочих проводников имеют между собой напряжение 380 В, которое называют линейным. Рабочий проводник и ноль в паре имеют напряжение 220 В – фазное.
При помощи ноля также происходит саморегулирование нагрузки в трёхфазной сети. При неравномерной нагрузке на фазах излишек тока сбрасывается на нейтраль и система автоматически уравновешивается.
К чему приводит обрыв нулевого провода, какие виды обрыва бывают?

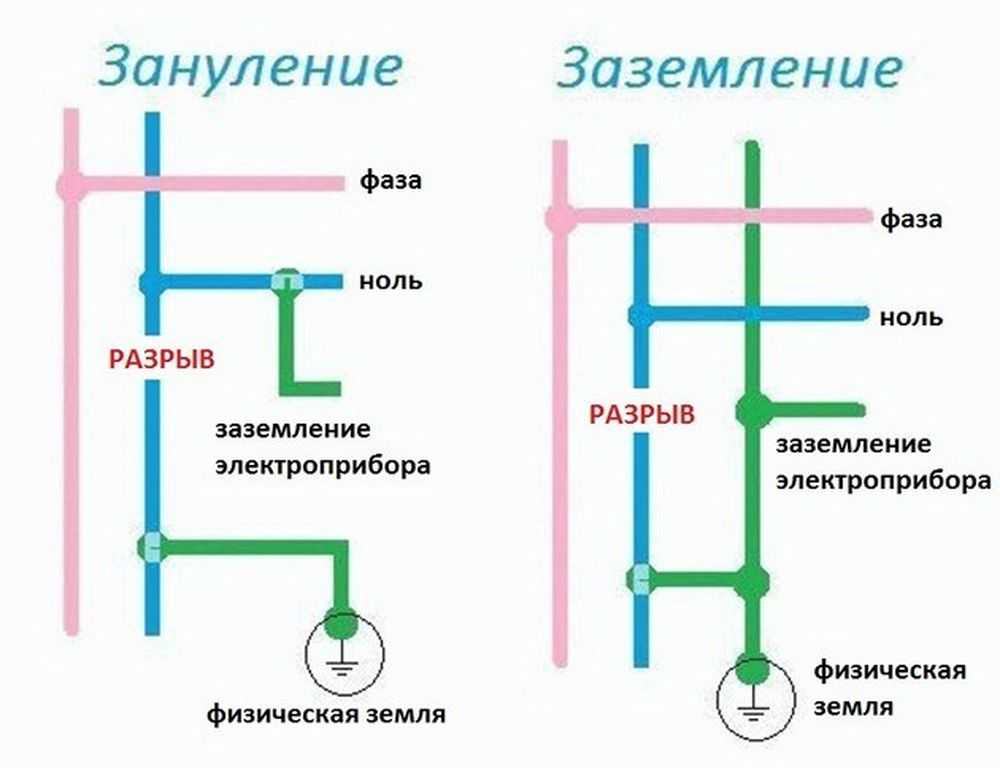

Если нулевой проводник выступает в роли защиты, почему же его обрыв опасен? Для ответа на этот вопрос рассмотрим ситуацию обрыва в трёхфазной и однофазной сетях.
Обрыв нуля в трехфазной сети
Трёхфазная сеть построена таким образом, что электрический ток идёт по рабочему проводнику к потребителю и уходит в нейтраль. Напряжение в нормальной ситуации между ними 220 В. В случае, когда ноль отключен, потребители будут подключены по схеме «звезда без нулевой магистрали». Это значит, что каждый потребитель получит не фазное стабильное напряжение в 220 В, а «гуляющее» от 0 до 380 В линейное. Это происходит из-за перекоса фаз, т.е. неравномерной нагрузки на разных фазах.
Как пример, возьмём три квартиры, которые подключены к разным фазам. Жильцы первой квартиры находятся дома и используют стиральную машину, электрическую печь и другие электроприборы. Во второй квартире никто не живёт, поэтому все приборы отключены от сети. В третьей же все ушли на работу, оставив в режиме ожидания некоторую технику. В случае обрыва нуля, в квартире № 1 техника прекратит работу или будет работать со сбоями, т.к. напряжение просядет до 50…100 В, а в квартире № 3 подключенные приборы получат 300.
..350 В и выйдут из строя, возможен пожар. Квартира № 2 не пострадает, т.к. вся техника отключена.
Это случается потому, что при обрыве нейтрали (в ситуации с большим суммарным сопротивлением) получается большее напряжение, которое и провоцирует выход из строя техники.
Обрыв нуля в однофазной сети
В однофазной сети обрыв нейтрали опасен для человека. Это можно объяснить тем, что в розетке появляется опасный потенциал там, где был ноль. Особенно опасна эта ситуация в системах с заземлением TN-C, т.к. используется совмещенный нулевой и заземляющий проводник PEN. Поэтому при обрыве провода, на открытых неизолированных частях корпуса электроприборов появляется потенциал опасный для жизни человека.
Причины обрыва нулевого провода
Основными причинами обрыва нейтрали является изношенность электросетей и непрофессионализм некоторых горе-электриков, которые допускают монтаж проводки, не придерживаясь необходимых правил. Не доверяйте непрофессионалам!
Как найти обрыв нуля?
Для того чтобы найти обрыв нейтрали в квартире нужно осмотреть все подключения в щитке.
Увидеть и устранить такую проблему не сложно. Другое дело если провод перегорел где-то в стене. Для поиска поврежденного участка под отделкой необходимо использовать специальные тестеры.
Если же нулевой провод перегорел на стояке в подъезде, то эту проблему должны решать электрики со специальной службы. Задача владельца квартиры – обеспечить электробезопасность собственного жилья.
Какая есть защита от обрыва нуля?
Для защиты людей и техники от последствий обрыва нуля необходимо использовать на входном щите специальные защитные приборы: реле напряжения, УЗО или дифавтомат. Реле напряжения поможет уберечь технику от перепадов напряжения. УЗО и дифатомат сработают при утечке тока, что защитит человека от опасного удара электричеством.
Компания DC Electronics является производителем реле напряжения RBUZ, которые помогут защититься от последствий не только обрыва нуля, но и других аварийных ситуаций в электросетях.
Широкий ассортимент выпускаемых реле позволяет выбрать прибор с рабочим током от 16 до 63 А, мощностью до 13900 ВА.
Для удобства установки устройства выполнены в разных формфакторах: под DIN-рейку или для установки непосредственно в розетку.
В любой модели есть функция задержки на включение после срабатывания, что позволяет уберечь технику от повторных скачков напряжения. Использование алгоритма True RMS обеспечивает большую точность измерения.
Также следует отметить высокую пожаробезопасность реле RBUZ. Все устройства изготовлены из поликарбоната, который не поддерживает горение. Большинство приборов имеют дополнительную термозащиту, которая отключит питание в случае нагрева реле свыше установленных показателей температуры. После остывания прибор включится снова. Это убережет жилье от возможного возгорания.
При производстве реле RBUZ используются комплектующие таких производителей как EPCOS, Samsung, HTC и пр. Это обеспечивает высокую надёжность и долговечность устройств. Компания DC Electronics предоставляет 5 лет гарантии на реле RBUZ.
Заключение
Обрыв нуля это серьёзная аварийная ситуация, которая может повлечь за собой ряд негативных последствий, как для техники, так и для самого человека.
Установка реле напряжения в автоматическом режиме отключит питание в случае аварии, что поможет сохранить технику и избежать возгорания при перенапряжении. В комплекте с другими защитными устройствами этот прибор поможет обеспечить максимальную защиту вашего дома от различных нештатных ситуаций в электрической сети.
Оцените новость:
Поделиться:
Нулевой рабочий проводник
Пример HTML-страницыНулевой рабочий проводник также называют нейтралью. Большинство бытовых приборов питаются от сети переменного напряжения 220 В. Для того чтобы подать на них это напряжение, используется один фазный провод, а второй нулевой. Фаза имеет потенциал 220 В, а нулевой провод имеет потенциал 0 относительно источника питания и фазного провода.

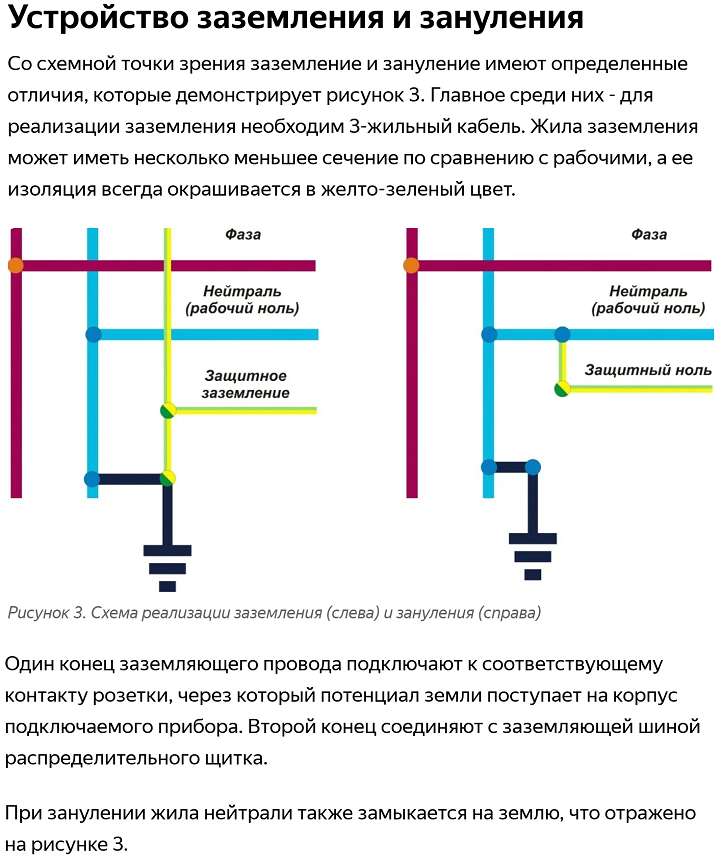

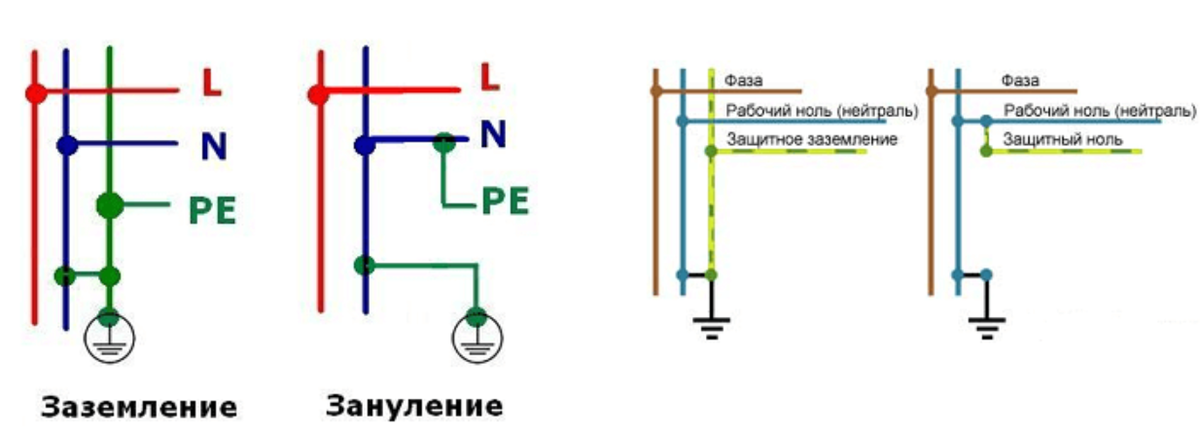

Нулевой обозначается как N, а его изоляция должна быть голубого цвета или бело-голубого, в соответствии с цветовой маркировкой кабеля. Часто функции нулевого рабочего провода и защитного совмещаются (для систем заземления TN-C).
Такой совместный проводник обозначается PEN и имеет жёлто-зелёную изоляцию с голубыми маркерами (метками) на концах. Аналогичные цветовые обозначения применяются в Европе. В США нулевой рабочий провод может обозначаться белым или серым цветом.
В разных линиях электропередач и сетях могут использоваться различные нейтрали (изолированная, глухозаземлённая, эффективно-заземлённая). Выбор того или иного варианта определяется функциональным назначением сети.

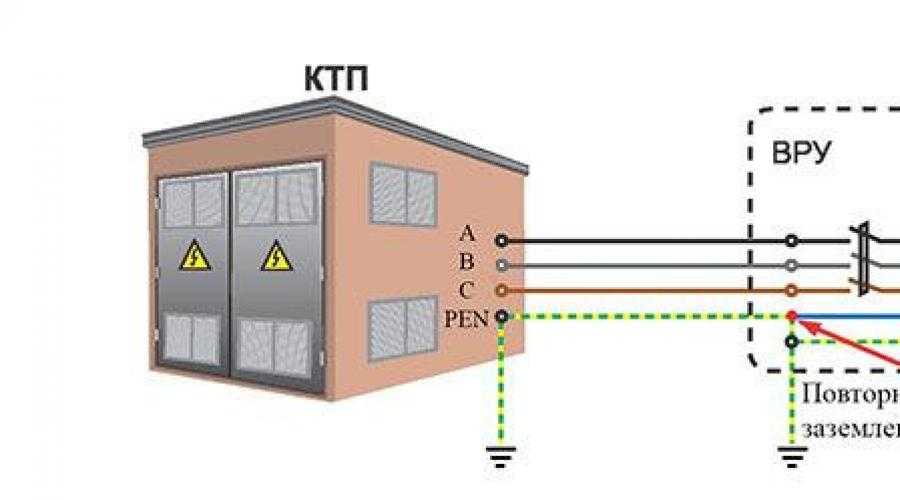

В настоящий момент практически все жилые дома в России имеют системы заземления с глухозаземлённой нейтралью. В этом случае электроэнергия поставляется от трёхфазных генераторов по 3 фазам с потенциалом, а также от генератора идёт четвёртый провод — нейтральный (рабочий ноль). Три фазы в конце линии соединяются звездой: таким образом получается конец нейтрали, которая соединяется с нейтралью питающего генератора. Провод, соединяющий эти две нейтрали и называется рабочим нулевым проводником сети.
В случае симметричной нагрузки на все фазы ток в рабочем нуле отсутствует.
Если же нагрузка распределена неравномерно, то по нулевому рабочему проводнику протекает ток небаланса. Использование такой схемы позволяет добиться саморегулирования всех трёх фаз, при этом напряжение на них почти равно между собой.

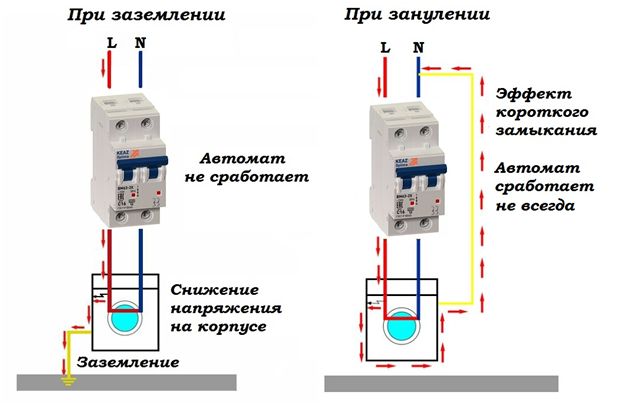

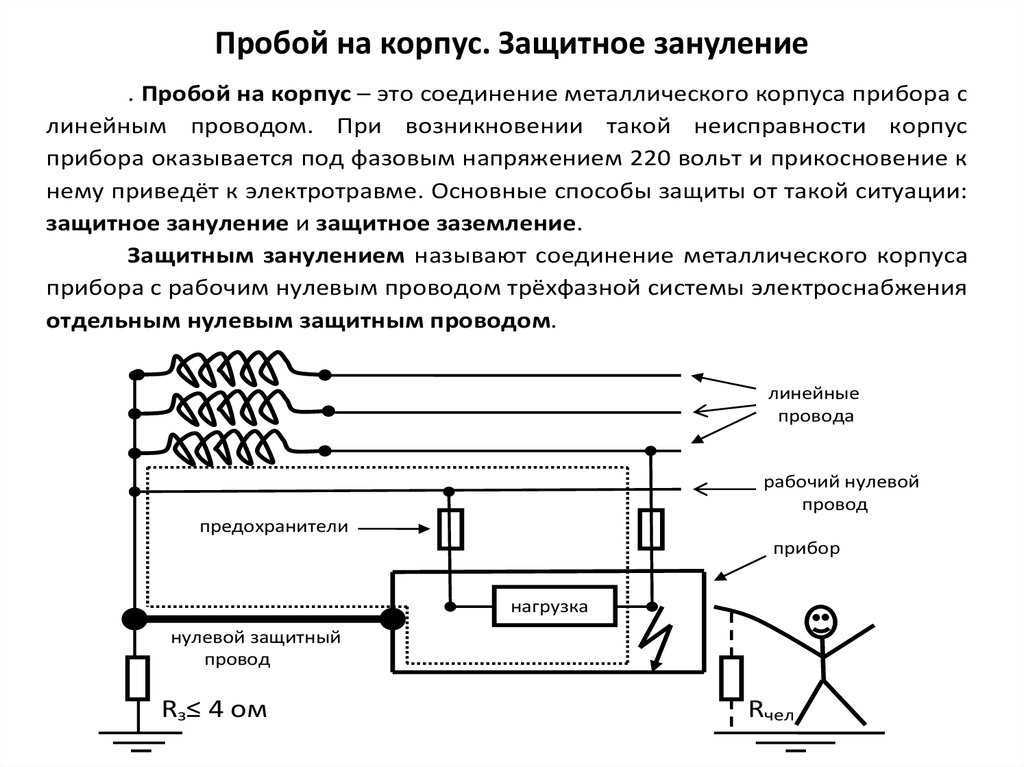

Для повышения безопасности рабочий ноль заземляется в конце линии, а также часто применяются дополнительные заземления: в начале линии и в разных её точках. В домах нулевой рабочий провод подводится к распределительному устройству, от которого уже отходят отдельные нулевые проводники к непосредственным потребителям электроэнергии (например, в квартиры).
Помимо сетей с глухозаземлённой нейтралью, также используются электросети с изолированной нейтралью. В таких сетях отсутствует нулевой рабочий провод. Вместо него при необходимости может использоваться нулевой заземляемый провод.
При использовании трёхфазных линий питания в здании, сечение нулевого рабочего проводника должно быть не меньше сечения фазных проводников, при размерах последних до 25 мм2 (алюминий).
Если сечение фазных проводников больше 25 мм2, то площадь сечения рабочего нуля должна быть не менее 50% их сечения. Если сеть использует заземляющий рабочий ноль, то при подключении провода к главной заземляющей шине должен присутствовать опознавательный знак «земля».
Даже если на РУ защитный и рабочий нули соединены, дальнейшее их объединение у потребителей не допускается. Т. е. дальше по квартирам пускается два отдельных провода PE и N. Их нельзя соединять потому, что при КЗ фаза замыкается на нулевой рабочий проводник, и все устройства, подключённые к защитному проводнику PE (в случае объединения PE и N), окажутся под фазным напряжением, из-за чего возникает большая вероятность поражения человека током.
Что такое нейтральный провод (все, что вам нужно знать)
Большую часть времени нам не нужно слишком много думать о наших электрических проводах, потому что они просто работают в фоновом режиме. Мы используем эти электрические провода каждый раз, когда щелкаем выключателем, подключаем зарядное устройство для телефона или включаем микроволновую печь.
Если вы живете в недавно построенном доме или думаете о его строительстве, вы, вероятно, слышали термин «нейтральный провод». Хотя большинство из нас знает, что он делает, не все из нас уверены, что это такое. В этом блоге мы более подробно рассмотрим нейтральные провода, что они делают и почему они важны в нашем доме.
Нейтральный провод — это провод, по которому цепь возвращается к первоначальному источнику питания. Нейтральные электрические провода являются жизненно важным компонентом любой электрической системы. Они обеспечивают эффективный способ безопасной передачи электроэнергии от источника к розеткам, оборудованию и приборам. Нейтральный провод обычно имеет белую или серую внешнюю изоляцию, а токоведущие или горячие провода обычно имеют черную или красную изоляцию.
Нулевой провод предназначен для соединения заземляющего проводника в цепи обратно с главным сервисным щитом. В хорошо построенной цепи электричество будет проходить как по горячим, так и по нейтральным проводам, чтобы достичь места назначения.
Без надлежащего функционирования обоих этих проводов это было бы небезопасно для людей и объектов, находящихся поблизости, поскольку они могут быть поражены электрическим током из-за оголенного провода под напряжением.
Нейтральные электрические провода следует использовать с осторожностью, так как в определенных условиях они находятся под напряжением из-за их основной роли в цепях заземления.
Нейтральный провод обычно белого цвета
Существует множество стандартов идентификации проводов, многие из которых основаны на цветовых кодах электрических проводов. Однако не все цветовые коды электропроводки одинаковы, а некоторые даже противоречат друг другу. Подавляющее большинство электрических систем имеют уникальный цветной пластиковый экран на отдельных проводах шнура. Это позволяет поддерживать электрический ток, содержащийся в проводе. Это также упрощает просмотр того, что представляет собой каждый провод, что упрощает работу с ними. Нейтральный провод в большинстве типичных систем переменного тока белого цвета.
Можем ли мы получить удар током от нейтрального провода?
Можем ли мы получить удар током от нейтрального провода? Это вопрос, который многие задавали в отношении проводки в наших домах и на предприятиях. Ответ на этот вопрос и да, и нет. С одной стороны, нейтральный провод несет электричество, но он не горячий и не «живой», как другие провода в вашей цепи. Он не несет того же напряжения, что и провод под напряжением, поэтому вас не ударит током, если вы коснетесь его напрямую.
Однако поражение электрическим током может произойти от нейтрального провода, если между двумя проводами в цепи имеется дисбаланс. Если через один из этих проводов проходит слишком большой ток, это может вызвать электрическую дугу, что может привести к поражению электрическим током, если вы соприкоснетесь с ним.
Нужно ли подключать нейтральный провод к земле?
Вопрос о том, нужно ли заземлять нулевой провод, является распространенным среди домашних электриков. В целом ответ положительный — соединение нулевого провода с землей является важной мерой безопасности.
Основной целью подключения этого провода к земле является защита от возможных поражений электрическим током и пожаров, вызванных непреднамеренным контактом с проводами под напряжением или неисправной проводкой.
Подключение нейтрального провода может предотвратить короткое замыкание в случаях, когда горячий и нейтральный провода каким-либо образом перекрещиваются. Если эти два провода не заземлены, они будут под напряжением и вызовут искрение. Это искрение может привести к значительным повреждениям, таким как расплавление изоляции и искрение из электрических розеток, что увеличивает риск возгорания. Кроме того, без заземления слишком много электричества может проходить через другие объекты, через которые не должно проходить электричество.
В чем разница между нейтралью и землей?
При электропроводке дома или любого другого сооружения важно понимать разницу между нейтральным и заземляющим проводами. Нейтральный провод — это электрический проводник, по которому ток от источника питания поступает обратно к сервисному щитку.
Это помогает сбалансировать количество электричества, протекающего через любую цепь. С другой стороны, заземляющий провод передает избыточное электричество от электрических устройств в землю, что предотвращает поражение электрическим током или возгорание при неисправности устройства.
Наиболее распространенным типом нейтрального провода является белая изолированная жила с оребрением по всей длине, тогда как заземляющие провода обычно представляют собой неизолированные медные жилы, которые иногда также могут быть зеленого цвета. Оба типа проводов всегда должны быть надежно подключены к соответствующим розеткам и приборам, чтобы они функционировали должным образом.
Заключительные мысли
В заключение отметим, что нейтральный электрический провод является важной частью любой электрической системы. Без него ток будет течь бесконтрольно и может привести к серьезным травмам или повреждению имущества. Правильная установка нейтрального провода очень важна, так как неправильная установка может быть опасной.
Знание важности нейтральных проводов может помочь людям убедиться, что они правильно подключены и безопасны в своих домах. Если после прочтения этой статьи у вас остались вопросы о нулевых проводах, обязательно обратитесь к электрику за дополнительной информацией.
D&F Liquidators
D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру.
Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.
Что такое нейтральный провод и что делать, если у вас его нет
Нейтральные провода необходимы для работы многих интеллектуальных переключателей. Вот что вам нужно знать.
Прочтите наше руководство по автоматизации умного дома
Воспроизведите видео
Автор Алина Брэдфорд
Старший писатель, эксперт по безопасности
06 февраля 2023 г.
В прошлом году трое из четырех американцев купили устройство для умного дома. Мы не знаем, сколько из этих людей пошли устанавливать новый интеллектуальный выключатель и поняли, что электрическая проводка может сбивать с толку, но мы уверены, что их было много. Если вы входите в их число, не волнуйтесь. У нас есть вся необходимая информация о нейтральных проводах, которая поможет вам на пути к славе умного дома.
Содержание
Что такое нейтральные провода?
Различные виды проводов
Вам нужен нейтральный провод для умного выключателя?
Подпишитесь на SafeWise на YouTube
Подпишитесь на наш канал Youtube и узнайте, как защитить свой дом, близких и имущество.
1. Что такое нейтральные провода
За вашими выключателями находится множество проводов, которые работают каждый раз, когда вы включаете свет. Нейтральные провода передают небольшое количество энергии на интеллектуальные переключатели. При выключении обычного выключателя цепь разрывается. Но с подключенным нейтральным проводом эта струйка энергии остается включенной, поэтому ваш интеллектуальный выключатель света может оставаться подключенным к вашему домашнему Wi-Fi.
Нейтральные провода в основном встречаются в новых домах (построенных после 1985 года) и требуются большинством современных электротехнических норм США.
Не пугайтесь!
Во избежание поражения электрическим током всегда отключайте напряжение от выключателя или розетки на автоматическом выключателе, прежде чем снимать крышку.
2. Различные виды проводов
Вскройте распределительную коробку, и вы увидите кучу разных проводов. Откуда ты знаешь, что есть что?
Кэти Макинтайр, SafeWise
Обычно, когда вы заглядываете за пластину переключателя, вы найдете провода нагрузки, провода питания, провода заземления и, конечно же, нейтральные провода.
Изображение: Кэти Макинтайр, SafeWise
А этот белый провод? Это нейтральный провод. Если у вас еще не подключен смарт-переключатель, скорее всего, они будут висеть с проволочной гайкой и ждать, пока вы их подключите.
Иногда провода бывают не того цвета, которые должны быть. Один из надежных способов найти нейтральный провод — посмотреть на печать на проводе. Часто нейтральный провод печатается с маркировкой
Нужна помощь?
Воспользуйтесь нашим руководством по установке интеллектуального коммутатора.
3. Нужен ли нулевой провод для умного выключателя?
Итак, теперь, когда мы рассказали, что представляют собой эти загадочные провода и для чего они нужны, остается вопрос.
Что делать, если у вас нет нейронных проводов для умного переключателя? К счастью, вы не нужен один. Не всем умным переключателям нужна нейтральная проводка. Некоторые из наших любимых брендов, которым не нужны нейтральные провода, — это
Просто имейте в виду, что многим коммутаторам, которым не нужны нейтральные провода, для работы потребуется интеллектуальный концентратор. Это небольшой компромисс. Вы можете легко узнать, нужен ли концентратор в мелком шрифте и описании продукта, прежде чем броситься за новым выключателем света.
Чтобы избежать ситуации с хабом, вам понадобится электрик, установивший нейтральный провод. Хотя это простой процесс, для установки новых электрических проводов потребуется вырвать часть стены вокруг розетки, чего вам, вероятно, следует избегать, если вы не занимаетесь ремонтом.
Заключительное слово
В конце концов, все, что вам нужно знать, это то, что белые провода за крышками переключателей являются нейтральными проводами.
