Закон Ома для участка цепи, формула, определение

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Закон Ома для участка цепи, безусловно, можно описать известной из школьного курса физики формулой: I=U/R, но некоторые изменения и уточнения внести, думаю, стоит.

Возьмем замкнутую электрическую цепь (рисунок 1) и рассмотрим ее участок между точками 1-2. Для простоты я взял участок электрической цепи, не содержащий источников ЭДС (Е).

Итак, закон Ома для рассматриваемого участка цепи имеет вид:

φ1-φ2=I*R, где

I – ток, протекающий по участку цепи.
R – сопротивление этого участка.
φ1-φ2 – разность потенциалов между точками 1-2.

Если учесть, что разность потенциалов это напряжение, то приходим к производной формулы закона Ома, которая приведена в начале страницы: U=I*R

Это формула закона Ома для пассивного участка цепи (не содержащего источников электроэнергии).

В неразветвленной электрической цепи (рис.2) сила тока во всех участках одинакова, а напряжение на любом участке определяется его сопротивлением:

U₁=I*R₁
U₂=I*R₂
Un=I*Rn
U=I*(R₁+R₂+…+Rn

Отсюда можно получить формулы, которые пригодятся при практических вычислениях. Например:

U=U₁+U₂+…+Un или U₁/U₂/…/Un=R₁/R₂/…/Rn

Расчет сложных (разветвленных) цепей осуществляется с помощью законов Кирхгофа.

ПРАВИЛО ЗНАКОВ ДЛЯ ЭДС

Перед тем как рассмотреть закон Ома для полной (замкнутой) цепи приведу правило знаков для ЭДС, которое гласит:

Если внутри источника ЭДС ток идет от катода (-) к аноду (+) (направление напряженности поля сторонних сил совпадает с направлением тока в цепи, то ЭДС такого источника считается положительной (рис. 3.1). В противном случае – ЭДС считается отрицательной (рис.3.2).

Практическим применением этого правила является возможность приведения нескольких источников ЭДС в цепи к одному с величиной E=E₁+E₂+…+En, естественно, с учетом знаков, определяемых по вышеприведенному правилу. Например (рис.3.3) E=E

1+E₂-E₃.

При отсутствии встречно включенного источника E3 (на практике так почти никогда не бывает) имеем широко распространенное последовательное включение элементов питания, при котором их напряжения суммируются.

ЗАКОН ОМА ДЛЯ ПОЛНОЙ ЦЕПИ

Закон Ома для полной цепи – его еще можно назвать закон ома для замкнутой цепи, имеет вид I=E/(R+r).

Приведенная формула закона Ома содержит обозначение r, которое еще не упоминалось. Это внутреннее сопротивление источника ЭДС.

Оно достаточно мало, в большинстве случаев при практических расчетах им можно пренебречь (при условии, что R>>r – сопротивление цепи много больше внутреннего сопротивления источника).

Однако, когда они соизмеримы, пренебрегать величиной r нельзя.

Как вариант можно рассмотреть случай, при котором R=0 (короткое замыкание). Тогда приведенная формула закона Ома для полной цепи примет вид: I=E/r, то есть величина внутреннего сопротивления будет определять ток короткого замыкания. Такая ситуация вполне может быть реальной.

Закон Ома рассмотрен здесь достоточно бегло, но приведенных формул достаточно для проведения большинства расчетов, примеры которых, по мере размещения других материалов я буду приводить.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Закон Ома для однородного участка цепи

Обязательным условием существования электрического тока является наличие электрического поля, для существования которого, в свою очередь, необходима разность потенциалов (напряжение). Ток будет направлен в сторону уменьшения потенциалов (на рисунке – влево), а свободные электроны будут двигаться в обратную сторону.

На концах участка проводника заданы потенциалы φ_1 и φ_2, причем φ_1>φ_2. Напряжение в таком случае можно найти по формуле:

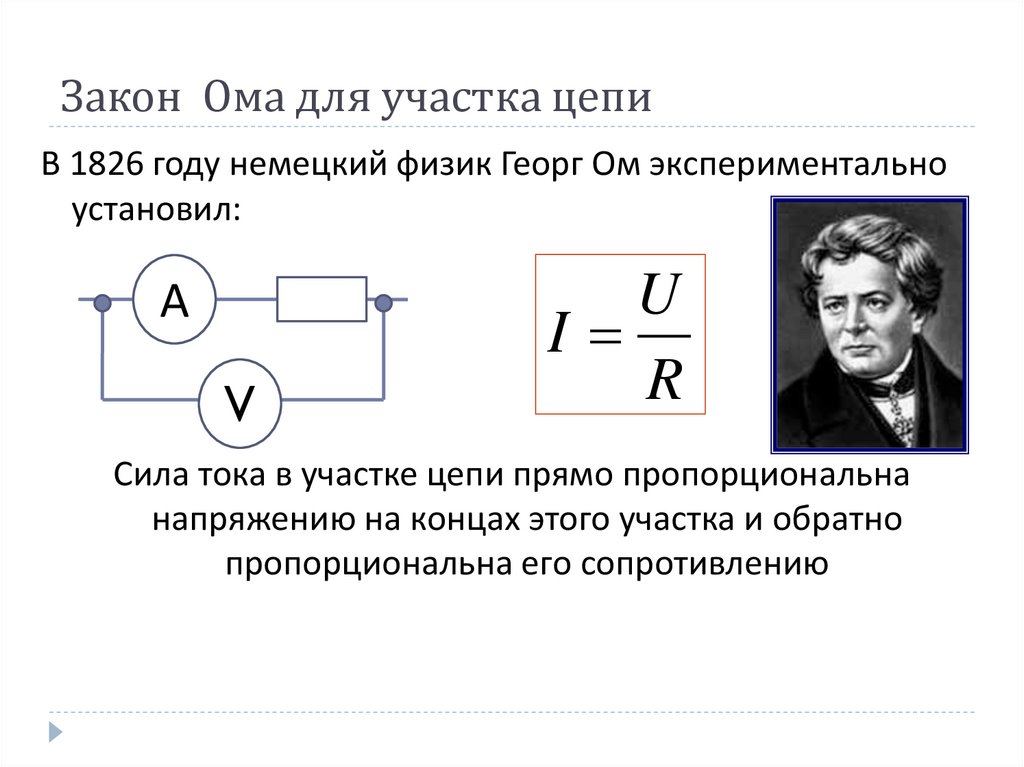

В 1826 году Георг Ом, обобщив итоги опытов, показавших, что, чем больше напряжение на участке, тем больше сила тока, проходящего через него, получил зависимость, названную законом Ома. В ходе экспериментов Ом выявил, что различные проводники при одинаково заданном напряжении будут проводить ток по-разному, т.е., каждый проводник обладает различной мерой проводимости. Эту величину назвали электрическим сопротивлением.

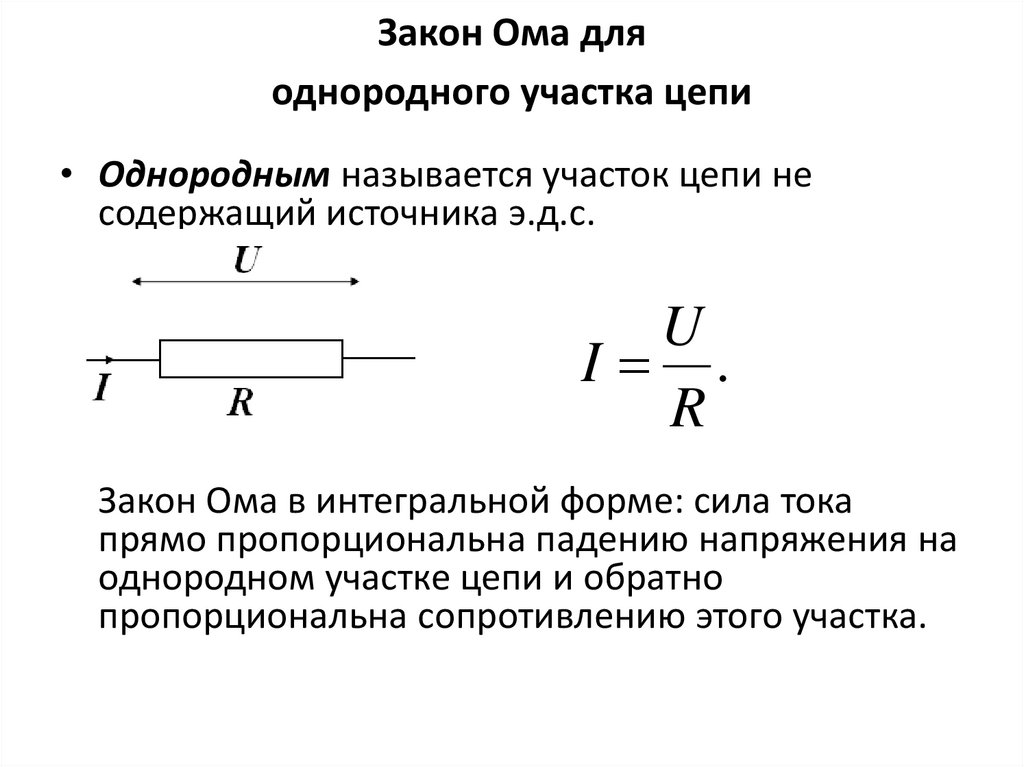

Определеение Закона Ома для однородного участка цепи гласит: сила тока для однородного проводника на участке цепи прямо пропорциональна напряжению на этом участке и обратно пропорциональна сопротивлению проводника.

Формула закона Ома для однородного участка цепи

I [А] – сила тока,
U [В] – напряжение,
R [Ом] – электрическое сопротивление.

Сопротивление – главная характеристика проводника. В зависимости от строения проводника, в них существует различное количество узлов кристаллической решетки и атомов примесей, взаимодействуя с которыми электроны замедляются.

Сопротивление будет зависеть от рода и размеров проводника:

где:

P – удельное сопротивление проводника (табличная величина, характеризующая способность материала к сопротивлению).
l [м] – длина проводника,
S [мм2] – площадь поперечного сечения проводника.

Решение задачи по теме Закон Ома для однородного участка цепи

Рассчитать силу тока, проходящую по медному проводу длиной 100 м, площадью поперечного сечения 1 мм2, если к концам провода приложено напряжение 8,5 В.

Закон Ома для неоднородного участка цепи

На практике видно, что для поддержания стабильного тока в замкнутой цепи необходимы силы принципиально иной природы, нежели кулоновские, тогда наблюдается случай, когда на участке цепи на свободные электрические заряды одновременно действуют как силы электрического поля, так и сторонние силы (любые неконсервативные силы, действующие на заряд, за исключением сил электрического сопротивления (кулоновских сил)).

Такой участок называется неоднородным участком цепи. На рисунке ниже приведен пример такого участка.

Напряженность поля в любой точке цепи равна векторной сумме поля кулоновских сил и поля сторонних сил:

Сформулируем закон Ома для неоднородного участка цепи – Сила тока прямо пропорциональна напряжению на этом участке и обратно пропорциональна его полному сопротивлению:

– формула закона Ома для неоднородного участка цепи.

Где

I – сила тока,
U12 – напряжение на участке,
R – полное сопротивление цепи.

Работа на неоднородном участке цепи

Разность потенциалов характеризует работу силы электрического поля по переносу единичного положительного заряда (q) из точки 1 в точку 2:

– где φ1 и φ 2 – потенциалы на концах участка.

ЭДС характеризует работу сторонних сил по переносу единичного положительного заряда точки 1 в точку 2: – где ε12 – ЭДС, действующая на данном участке, численно равна работе по перемещению единичного положительного заряда вдоль контура.

Напряжение на участке цепи представляет собой суммарную работу сил ЭП и сторонних сил:

Тогда закон Ома примет вид:

ЭДС может быть как положительной, так и отрицательной. Это зависит от полярности включения ЭДС в участок. Если внутри источника тока обход совершается от отрицательного полюса к положительному, то ЭДС положительная (см. рисунок). Сторонние силы при этом совершают положительную работу. Если же обход совершается от положительного полюса к отрицательному, то ЭДС отрицательная. Проще говоря, если ЭДС способствует движению положительных зарядов, то ε>0, иначе ε

Решение задач по закону ому для неоднородного участка цепи

Определить ток, идущий по изображенному на рисунке участку АВ. ЭДС источника 20 В, внутреннее сопротивление 1 Ом, потенциалы точек А и В соответственно 15 В и 5 В, сопротивление проводов 3 Ом.

Дано:	Решение:
ε = 20 В r = 1 Ом φ1 = 15 В φ2 = 5 В R = 3 Ом	Запишем закон Ома для неоднородного участка цепи – Считая, что точка А начало участка, а точка В – конец, возьмем ЭДС со знаком «минус» и, подставив исходные данные, получим Знак «минус» говорит о том, что ток идет от точки В к точке А, от точки с меньшим потенциалом к точке с большим, что обычно для источников тока. Ответ: –2,5 А

Дано:

Решение:

ε = 20 В
r = 1 Ом
φ1 = 15 В
φ2 = 5 В
R = 3 Ом

Запишем закон Ома для неоднородного участка цепи –
Считая, что точка А начало участка, а точка В – конец, возьмем ЭДС со знаком «минус» и, подставив исходные данные, получим
Знак «минус» говорит о том, что ток идет от точки В к точке А, от точки с меньшим потенциалом к точке с большим, что обычно для источников тока.
Ответ: –2,5 А

Два элемента соединены «навстречу» друг другу, как показано на рисунке. Определить разность потенциалов между точками А и В, если ε1 = 1,4 В, r1 = 0,4 Ом, ε2 = 1,8 В, r2 = 0,6 Ом.

Дано:	Решение:
ε1 = 1,4 В r1 = 0,4 Ом ε2 = 1,8 В r2 = 0,6 Ом	Запишем закон Ома для неоднородного участка цепи – Разобьём схему на два участка: АЕ2В и ВЕ1А. Тогда получим – для первого участка цепи, – для второго участка. Ток на участках один и тот же, то есть можем приравнять правые части уравнений. Знак «минус» показывает, что потенциал точки В выше, чем потенциал точки А. Ответ: -1,56 В.

Дано:

Решение:

ε1 = 1,4 В
r1 = 0,4 Ом
ε2 = 1,8 В
r2 = 0,6 Ом

Запишем закон Ома для неоднородного участка цепи –
Разобьём схему на два участка: АЕ2В и ВЕ1А. Тогда получим – для первого участка цепи, – для второго участка.
Ток на участках один и тот же, то есть можем приравнять правые части уравнений.
Знак «минус» показывает, что потенциал точки В выше, чем потенциал точки А.
Ответ: -1,56 В.

Закон Ома ? для участка цепи, формула. Закон Ома ? в дифференциальной форме для полной цепи и её участка

Автор Даниил Леонидович На чтение 5 мин. Просмотров 5. 6k. Опубликовано 18 ноября Обновлено 18 ноября

Физический закон ома получен путём экспериментов. 3 формулировки ома – одни из основополагающих в физике, устанавливающие связь между электротоком, сопротивлением и энергонапряжением. Год открытия – 1826. Впервые все 3 физических закона ома сформулировал физик-экспериментатор немецкого происхождения Георг Ом, с фамилией которого связано их определение.

Мнемоническая схема

Согласно мнемосхеме, чтобы высчитать электросопротивление по закону ома для участка цепи постоянного тока, необходимо комплексное напряжение на участке цепи разделить на силу тока для полной цепи. Однако, с физико-математической точки зрения, формулу ома для участка цепи для вычисления только по первому закону ома принято считать неполной.

Альтернативный способ вычислить токовое сопротивление по закону ома кратко подразумевает умножение электросопротивления материи, из которой выполнен проводник, на длину с последующим делением на площадь пересекающегося сечения.

Для выполнения вычислений сформулируйте по закону ома для участка цепи уравнение, исходя из имеющихся числовых данных:

Применение на линии электропередач

В процессе доставки на линию электропередач потери энергии должны быть минимизированы. Причиной энергетических потерь является нагрев провода, во время которого энергия электротока превращается в теплоэнергию.

Чтобы дать определение по закону ома потерянной мощности, необходимо показатель электрической мощности во второй степени умножить на внутреннее сопротивление источника напряжения и разделить на ЭДС в квадрате.

Из этого следует, что рост потери энергомощности осуществляется пропорционально протяжённости линии электропередач и квадрату электродвижущей силы.

Поскольку электродвижущую силу ограничивает прочность обмотки генератора, то повышение энергонапряжения возможно после того, как из генератора выйдет электроток, на участке входа линии.

Переменный ток легче всего распределяется по линии через трансформатор. Однако, поскольку следствием повышения энергонапряжения является потеря коронирования, а надёжность изоляции обеспечивается с трудом, напряжение на участке цепи протяжённой линии электропередач не превышает миллиона вольт.

Внимание!
Поведение линии электропередач в пространстве подобно антенне, ввиду чего берётся во внимание потеря на излучение.

Отображение в дифференциальной форме

На подсчёт сопротивления влияет тип материи, по которой протекает электроток, а также геометрические габариты проводника.

Дифференциальная форма формулировки Ома, записывающаяся достаточно кратко, отображает электропроводящие характеристики изотропных материалов и заключается в умножении удельной проводимости на вектор напряжённости электрополя с целью вычисления вектора плотности энерготока.

Для выполнения требуемых вычислений, уравнение сформулируйте по закону ома:

Интересно!
Если исходить из научных данных, следует сделать вывод о законе ома в дифференциальной форме об отсутствии зависимого соотношения геометрических габаритов.

При использовании анизотропеновых электроэлементов нередко встречается несовпадение вектора плотности токового энергонапряжения. Данное суждение справедливо для закона ома в интегральной и дифференциальной формах.

Переменный ток

Величины являются комплексными, если речь идёт о синусоидальных формах энерготока с циклической частотой, в цепях которых присутствуют активная ёмкость с индуктивностью.

В перечень комплексных величин входят:

разность между потенциалами;
сила тока;
комплексное электросопротивление;
модуль импеданса;
разность индуктивного и ёмкостного сопротивлений;
омическое электросопротивление;
фаза импеданса.

Если несинусоидальный энерготок допустимо измерить временными показателями, закон ома для неполной электрической цепи может быть представлен в виде сложенных синусоидальных Фурье-компонентов. В линейной цепи составные элементы фурье-разложения являются независимо функционирующими. В нелинейных цепях образуются гармоники и множество колебаний. Таким образом, можно сделать вывод о невозможности выполнения правила Ома для нелинейной электроцепи.

Внимание!
Гармоника – это колебание, частота которого кратна частоте напряжения.

Как трактуется правило Ома

Так как обобщённая формула ома не считается основополагающей, правило применяется для описания разновидностей проводников в условиях приближения незначительной частоты, плотности тока и напряжения электрополя. Следует отметить, что в ряде случаев как первый закон, так и второй закон, применяемый для полной цепи, не соблюдаются.

Существует теория Друде, для выражения которой используются следующие величины:

удельная электропроводимость;
концентрированное размещение электронов;
показатель элементарного заряда;
время затихания по импульсам;
эффективная масса электрона.

Внимание!
Все формулы Ома – первый, второй физический закон ома и третий распространяются на омические компоненты.

Перечень условий, при которых становится невозможным соблюдения правила Ома:

высокие частоты с чрезмерно большой скоростью изменения электротока;
пониженная температура сверхпроводимого вещества;
перегрев проводника проходящим электротоком;
в ситуации пробоя, возникшего в результате подсоединения к проводниковому элементу высокого напряжения;
в вакуумной или газонаполненной электролампе;
для гетерогенного полупроводникового прибора;
при образовании пространственного диэлектрического заряда в контакте металлического диэлектрика.

Интерпретация

Определяющаяся действием приложенного напряжения мощностная сила тока является пропорциональной показателю его напряжения. К примеру, при двойном увеличении приложенного напряжения, интенсивность постоянного тока также удваивается.

Интересно!
Наиболее часто правило Ома применяется для металла и керамики.

Методы запоминания формулы

Чтобы легче запомнить формулу расчёта напряжения на участке цепи, следует выписать на бумажном листе все величины, из которых она состоит, в которую также входит сопротивление и сила тока. Искомую величину закрыть пальцем, вследствие чего соотношение оставшихся величин будет отображать действие, которое необходимо совершить для её вычисления.

Ниже будет представлено видео с подробным объяснением всех правил и формул, относящихся к рассматриваемой теме.

Закон Ома – один из самых несложных для понимания, который входит в программу школьных учебников физики начального уровня. Пользуясь графическим приёмом расчёта величин – при необходимости или для самопроверки, можно получить безошибочные результаты вычислений.

Закон Ома для полной цепи и для участка цепи: формулы, описание и объяснение

Профессиональному электрику, специалисту электронщику никак не обойти в собственной деятельности закон Ома, решая любые задачи, связанные с наладкой, настройкой, ремонтом электронных и электрических схем.

Собственно, понимание этого закона необходимо каждому. Потому что каждому в быту приходится иметь дело с электричеством.

И хотя учебным курсом средней школы закон немецкого физика Ома и предусмотрен, но на практике не всегда своевременно изучается. Поэтому рассмотрим в нашем материале такую актуальную для жизни тему и разберемся с вариантами записи формулы.

Содержание статьи:

Отдельный участок и полная электрическая цепь

Рассматривая электрическую цепь с точки зрения применения к схеме закона Ома, следует отметить два возможных варианта расчета: для отдельно взятого участка и для полноценной схемы.

Расчет тока участка электрической схемы

Участком электрической цепи, как правило, рассматривается часть схемы, исключающая источник ЭДС, как обладающий дополнительным внутренним сопротивлением.

Поэтому расчетная формула, в данном случае, выглядит просто:

I = U/ R,

Где, соответственно:

I – сила тока;
U – приложенное напряжение;
R – сопротивление.

Трактовка формулы простая – ток, протекающий по некоему участок цепи, пропорционален приложенному к нему напряжению, а сопротивлению – обратно пропорционален.

Так называемая графическая «ромашка», посредством которой представлен весь набор вариаций формулировок, основанных на законе Ома. Удобный инструмент для карманного хранения: сектор “P” – формулы мощности; сектор “U” – формулы напряжения; сектор “I” – формулы тока; сектор “R” – формулы сопротивления

Таким образом, формулой чётко описывается зависимость протекания тока по отдельному участку электрической цепи относительно определенных значений напряжения и сопротивления.

Формулой удобно пользоваться, например, рассчитывая параметры сопротивления, которое требуется впаять в схему, если заданы напряжение с током.

Закон Ома и два следствия, которыми необходимо владеть каждому профессиональному электромеханику, инженеру-электрику, электронщику и всем, кто связан с работой электрических цепей. Слева направо: 1 – определение тока; 2 – определение сопротивления; 3 – определение напряжения, где I – сила тока, U – напряжение, R – сопротивление

Вышеприведенный рисунок поможет определить, например ток, протекающий через 10-омное сопротивление, к которому приложено напряжение 12 вольт. Подставив значения, найдем – I = 12 / 10 = 1.2 ампера.

Аналогично решаются задачи поиска сопротивления (когда известны ток с напряжением) или напряжения (когда известны напряжение с током).

Тем самым всегда можно подобрать требуемое рабочее напряжение, нужную силу тока и оптимальный резистивный элемент.

Формула, которой предложено пользоваться, не требует учитывать параметры источника напряжения. Однако, схема, содержащая, например, аккумулятор, будет рассчитываться по другой формуле. На схеме: А – включение амперметра; V – включение вольтметра.

Кстати, соединительные провода любой схемы – это сопротивления. Величина нагрузки, которую им предстоит нести, определяется напряжением.

Соответственно, опять же пользуясь законом Ома, становится допустимым точный подбор необходимого сечения проводника, в зависимости от материала жилы.

У нас на сайте есть подробная инструкция по по мощности и току.

Вариант расчета для полной цепи

Полноценную цепь составляет уже участок (участки), а также источник ЭДС. То есть, фактически к существующему резистивному компоненту участка цепи добавляется внутреннее сопротивление источника ЭДС.

Поэтому логичным является некоторое изменение выше рассмотренной формулы:

I = U / (R + r)

Конечно, значение внутреннего сопротивления ЭДС в законе Ома для полной электрической цепи можно считать ничтожно малым, правда во многом это значение сопротивления зависит от структуры источника ЭДС.

Тем не менее, при расчетах сложных электронных схем, электрических цепей с множеством проводников, наличие дополнительного сопротивления является важным фактором.

Для расчетов в условиях полноценной электрической цепи всегда берется к учету резистивное значение источника ЭДС. Это значение суммируется с резистивным сопротивлением непосредственно электрической цепи. На схеме: I – прохождение тока; R – резистивный элемент внешний; r – резистивный фактор ЭДС (источника энергии)

Как для участка цепи, так и для полной схемы следует учитывать естественный момент – использование тока постоянной или переменной величины.

Если отмеченные выше моменты, характерные для закона Ома, рассматривались с точки зрения использования постоянного тока, соответственно с переменным током всё выглядит несколько иначе.

Рассмотрение действия закона к переменной величине

Понятие «сопротивление» к условиям прохождения переменного тока следует рассматривать уже больше как понятие «импеданса». Здесь имеется в виду сочетание активной резистивной нагрузки (Ra) и нагрузки, образованной реактивным резистором (Rr).

Обусловлены подобные явления параметрами индуктивных элементов и законами коммутации применительно к переменной величине напряжения – синусоидальной величине тока.

Такой видится эквивалентная схема электрической цепи переменного тока под расчет с применением формулировок, исходящих из принципов закона Ома: R – резистивная составляющая; С – емкостная составляющая; L – индуктивная составляющая; ЭДС -источник энергии; I -прохождение тока

Другими словами, имеет место эффект опережения (отставания) токовых значений от значений напряжения, что сопровождается появлением активной (резистивной) и реактивной (индуктивной или емкостной) мощностей.

Расчёт подобных явлений ведётся при помощи формулы:

Z = U / I или Z = R + J * (X_L – X_C)

где: Z – импеданс; R – активная нагрузка; X_L , X_C – индуктивная и емкостная нагрузка; J – коэффициент.

Последовательное и параллельное включение элементов

Для элементов электрической цепи (участка цепи) характерным моментом является последовательное либо параллельное соединение.

Соответственно, каждый вид соединения сопровождается разным характером течения тока и подводкой напряжения. На этот счёт закон Ома также применяется по-разному, в зависимости от варианта включения элементов.

Цепь последовательно включенных резистивных элементов

Применительно к последовательному соединению (участку цепи с двумя компонентами) используется формулировка:

I = I₁ = I₂ ;
U = U₁ + U₂ ;
R = R₁ + R₂

Такая формулировка явно демонстрирует, что, независимо от числа последовательно соединенных резистивных компонентов, ток, текущий на участке цепи, не меняет значения.

Соединение резистивных элементов на участке схемы последовательно один с другим. Для этого варианта действует свой закон расчета. На схеме: I, I1, I2 – прохождение тока; R1, R2 – резистивные элементы; U, U1, U2 – приложенное напряжение

Величина напряжения, приложенного к действующим резистивным компонентам схемы, является суммой и составляет в целом значение источника ЭДС.

При этом напряжение на каждом отдельном компоненте равно: Ux = I * Rx.

Общее сопротивление следует рассматривать как сумму номиналов всех резистивных компонентов цепи.

Цепь параллельно включенных резистивных элементов

На случай, когда имеет место параллельное включение резистивных компонентов, справедливой относительно закона немецкого физика Ома считается формулировка:

I = I₁ + I₂… ;
U = U₁ = U₂ … ;
1 / R = 1 / R₁ + 1 / R₂ + …

Не исключаются варианты составления схемных участков «смешанного» вида, когда используется параллельное и последовательное соединение.

Соединение резистивных элементов на участке цепи параллельно один с другим. Для этого варианта применяется свой закон расчета. На схеме: I, I1, I2 – прохождение тока; R1, R2 – резистивные элементы; U – подведённое напряжение; А, В – точки входа/выхода

Для таких вариантов расчет обычно ведется изначальным расчетом резистивного номинала параллельного соединения. Затем к полученному результату добавляется номинал резистора, включенного последовательно.

Интегральная и дифференциальная формы закона

Все вышеизложенные моменты с расчетами применимы к условиям, когда в составе электрических схем используются проводники, так сказать, «однородной» структуры.

Между тем на практике нередко приходится сталкиваться с построением схематики, где на различных участках структура проводников меняется. К примеру, используются провода большего сечения или, напротив, меньшего, сделанные на основе разных материалов.

Для учёта таких различий существует вариация, так называемого, «дифференциально-интегрального закона Ома». Для бесконечно малого проводника рассчитывается уровень плотности тока в зависимости от напряженности и величины удельной проводимости.

Под дифференциальный расчет берется формула: J = ό * E

Для интегрального расчета, соответственно, формулировка: I * R = φ1 – φ2 + έ

Однако эти примеры скорее уже ближе к школе высшей математики и в реальной практике простого электрика фактически не применяются.

Выводы и полезное видео по теме

Подробный разбор закона Ома в видеоролике, представленном ниже, поможет окончательно закрепить знания в этом направлении.

Своеобразный видеоурок качественно подкрепляет теоретическое письменное изложение:

Работа электрика или деятельность электронщика неотъемлемо связана с моментами, когда реально приходится наблюдать закон Георга Ома в действии. Это своего рода прописные истины, которые следует знать каждому профессионалу.

Объёмных знаний по данному вопросу не требуется – достаточно выучить три основных вариации формулировки, чтобы успешно применять на практике.

Хотите дополнить изложенный выше материал ценными замечаниями или выразить свое мнение? Пишите, пожалуйста, комментарии в блоке под статьей. Если у вас остались вопросы, не стесняйтесь задавать их нашим экспертам.

Закон Ома для участка цепи и для полной цепи – в чем разница | Лампа Эксперт

Закон Ома для участка цепи знают, пожалуй, все, кто что-то помнит из школьного курса физики. А вот закон для полной цепи знают далеко не все. А многие из тех, кто знают, с гордостью утверждают, что закон для участка – это «неполный закон Ома». Давайте попробуем выяснить, действительно ли он неполный и бывают ли вообще неполные законы.

Для участка цепи

Еще этот закон называют законом для замкнутой цепи. Для того, чтобы в цепи протекал ток, она должна быть замкнутой и иметь источник этого самого тока. Предположим, в нашем распоряжении есть гальваническая (аккумуляторная – не суть важно) батарея и лампочка, выступающая в роли нагрузки. Подключаем лампочку к батарее, через нее начинает течь ток, который зависит от приложенного к ней напряжения и сопротивления спирали. Чем выше напряжение, тем выше ток. Чем выше сопротивление, тем ниже ток. Это можно выразить следующей формулой, которая и выражает закон Ома для участка цепи:

Закон Ома для участка цепи

Где:

I – ток, протекающий по нагрузке;
U – напряжение, приложенное к нагрузке;
R – сопротивление нагрузки.

Вполне очевидно, что для того, чтобы ток появился, на концах нагрузки должна быть разность потенциалов U. Иначе I будет равен нулю.

Для полной цепи

Но тот же ток протекает не только через нагрузку, но и через источник питания. Значит на его «пути» встретится не только сопротивление нагрузки, но и сопротивление источника питания.

Важно! Сопротивление любого источника питания никогда не может быть равно нулю. Сопротивление электролита, к примеру или сопротивление соединительных проводов до лампочки, которое мы не учитывали в законе для участка «лампочка».

Для источника питания действует то же правило – для протекания через него тока необходима разница потенциалов. Таким образом, мы получаем как бы два закона Ома для двух участков — один нагрузка, другой источник питания. Следовательно для поддержания тока в полной цепи ЭДС источника питания должен иметь следующую величину:

E=I*r+I*R

Где:

Е – ЭДС источника;
I – ток, протекающий по полной цепи;
R – сопротивление нагрузки;
R – внутреннее сопротивление источника.

Преобразуем формулу и получим:

Закон Ома для полной цепи

Это и есть закон Ома для полной цепи. Разница очевидна. Вторая формула сложнее и учитывает больше значений. Ну а для участка цепи она выглядит скромно. Наверное поэтому ее и называют неполным законом?

Вывод. Тем, кто называет закон Ома для участка цепи неполным, желательно знать, что «неполных» законов не бывает. Есть ЗАКОНЫ и все. Просто законы эти разные, и применяются для решения различных задач. Но они не делятся на «полные» и «неполные».

Закон Ома для полной цепи – почему большинство электриков его не знают и в чём его хитрость | Электрика для всех

Наверное, каждый слышал вопрос-проверку “закон Ома знаешь?” – он призван отделить настоящих электриков от дилетантов и это имеет смысл.

Но что насчёт реального закона Ома, а не упрощённой версии – в чём его отличие от обычного? Давайте посмотрим, в чём между ними разница – это вам пригодится!

“Простой” закон Ома и “полный” – кратко о том, что касается каждого

Когда я учился в университете, на специальность “электроснабжение”, эта тема была одной из первых, на лекциях по ТОЭ (теоретических основах электротехники) и мне было очень интересно узнать, что в школе нам преподавали немного упрощённую и неправильную версию гениального закона, открытого учёным Омом. В чём же гениальность полного закона Ома?

Каждая электрическая цепь работает при условии, что она замкнута, иначе ток просто не будет идти. В замкнутой цепи, кроме лампочек, розеток и прочих потребителей есть ещё один важный элемент – источник питания, который выдаёт энергию для работы приборов.

Полный закон Ома включает на только напряжение на клеммах прибора и сопротивление этого элемента, но и параметры источника питания – его внутреннее сопротивление и его ЭДС. Посмотрите на простую формулу закона Ома и полную формулу, которая знакома инженерам – ниже.

Законы Ома для участка цепи и для полной цепи

Что самое сложное в понимании второй формулы, так это загадочная аббревиатура “ЭДС“, зашифрованная греческой буквой эпсилон в верхней части дроби. Если по простому, то ЭДС это то же напряжение, только в реальности – с учётом несовершенства источника питания, который выдаёт не строго постоянный ток, а зависимый от “тяжести” нагрузки. Чем больше нагрузочный ток и чем ближе сопротивление нагрузки к сопротивлению источника питания (маленькая буква “r” внизу дроби), тем меньше будет ток и напряжение.

Трансформаторная подстанция

Главное, что нужно понимать – в реальном мире электрический ток всегда встречает на своём пути сопротивление, причём не только в проводах и приборах, но и в самом источнике питания. Сила тока в цепи, таким образом, зависит не только от сопротивления условного ТЭНа или лампочки, а от суммы сопротивлений потребителя и внутренней “начинки” источника питания – химикатов в батареях или магнитного поля в катушках трансформаторов.

Именно поэтому разряженная батарейка не выдаёт нужный ток, а сила тока при коротком замыкании зависит не только от сопротивления проводов, но и от мощности трансформатора на подстанции – это азы электротехники, но поверьте, большая часть электриков про них не знает. Так что теперь вы находитесь среди людей, которые знают не только закон Ома, но и его полную формулу.

Спасибо, что дочитали – надеюсь эта статья не была для вас скучной – лично мне это интересно, если вам тоже – ставьте лайк и подписывайтесь на канал Электрика для всех – я постараюсь писать не только статьи на тему ежедневных проблем, но и теоретические. До новых встреч!

электрического тока – Какие зависимые и независимые переменные в законе Ома?

Во-первых, закон Ома , а не только уравнение $ V = IR $. Вместо этого $ V = IR $ имеет значение по крайней мере двумя разными способами, только один из которых правильно называется «законом Ома»:

Одно из них состоит в том, что это определение «сопротивления» как физической величины. В этом случае, возможно, лучше было бы записать как $$ R: = \ frac {V} {I} $$ . В этом смысле уравнение аналогично определению емкости: $$ C: = \ frac {Q} {V} $$ Причина, по которой это не «закон», состоит в том, что «закон» на научном языке означает правило, которое описывает наблюдаемую взаимосвязь между определенными величинами или эффектами – в основном, это а.С другой стороны, определение синтезирует как новую величину, так что связь фактически тривиальна, потому что она создается по распоряжению.
Другой, однако, – это , что правильно называется «законом Ома», и он относится к свойству материалов , причем «закон» состоит в том, что они обычно следуют ему: материал, который ведет себя в соответствии с законом Ома ( часто только приблизительно) называется «омическим» материалом, и закон Ома здесь гласит, что зависимость напряжения от тока выглядит как $$ V = IR $$ для постоянного значения в $ R $.Обратите внимание, что в смысле определения нет никаких причин, по которым $ R $ должен быть константой. В этом смысле, однако, закон Ома следует понимать, возможно, как аналог идеи моделирования трения в элементарной механике с помощью $$ F_ \ mathrm {fric} = \ mu F_N $$ давая линейную зависимость между трением и нормальной силой $ F_N $ через коэффициент трения $ \ mu $. (Тем не менее, вы также можете принять это как определение CoF – «законная» часть состоит в том, что $ \ mu $ является константой , поэтому линейная зависимость сохраняется.)

Итак, я предполагаю, что ваш вопрос касается первого смысла: если мы рассматриваем $ V = IR $ просто определяющее отношение между тремя величинами, какая из них является «зависимой», а какая «независимой»? Ответ заключается в том, что это не очень хороший вопрос с учетом параметров. Термины «зависимые» и «независимые» величины – это своего рода старомодная терминология из менее строгих ранних дней математики, которая постоянно встречается в не очень хороших школьных текстах, и относятся к функциям : если мы есть функция $ f $ с одной переменной $ x $, которая в современном понимании будет называться аргументом функции или входом , тогда в конкретном случае, когда мы связываем (т.е. поручить ему иметь то же значение, что и) другая переменная $ y $, чтобы иметь значение рассматриваемой функции, так что $ y = f (x) $ после привязки, тогда $ y $ вызывается как зависимая переменная, и $ x $ независимая переменная.

Чтобы понять, почему это не работает так хорошо в данном случае, обратите внимание на логическую структуру приведенного выше утверждения: данные, аргументы и выводы. Нам дано , функция $ f $, затем мы создаем , привязку между переменной $ y $ и значением $ f (x) $ функции, затем, наконец, мы даем имена двум.Но в случае «$ V = IR $» мы просто указываем это соотношение; здесь нет «функции» какого-либо типа, не говоря уже о том, чтобы она использовалась таким очень специфическим образом.

(Что я имею в виду под “привязкой”? Вот что означал символ $: = $ ранее: привязать переменную $ y $ к какому-либо выражению означает, что мы должны объявить, что $ y $ теперь может быть только заменено для данного выражения, а не для чего-то еще, по крайней мере, в конкретном контексте. Запись $ y: = \ mathrm {(expr)} $ означает, что $ y $ привязан к выражению $ \ mathrm {(expr)} $.)

И именно поэтому я говорю, что это “старомодно” с современной точки зрения – в современном использовании функции гораздо более общие и гибкие, чем они были раньше, а с современной точки зрения такое выражение, как

$$ x + y> \ cos (xy) $$

на самом деле полностью построено из функций: не только $ \ cos $, но и умножение $ \ cdot $ (здесь подавлено в пользу сопоставления) и сложение $ + $, но также , что интересно, сам символ $> $: это особый вид функции, называемой «логической функцией» или отношением , которая утверждает, что что-то верно или неверно в аргументах, которые вы в нее вводите.Когда вы говорите, что «уравнение выполняется», вы имеете в виду, что логическая функция $ = $ принимает значение «Истина».

Аналогичным образом, в современном использовании терминология «зависимых» и «независимых» переменных на самом деле более уместна в научном / эмпирическом контексте: при проведении эксперимента мы изменяем независимую переменную, а зависимую переменную мы стремимся проанализировать, реагирует ли он на изменения независимой переменной и как. В случае эксперимента с электрическими цепями любые из трех переменных здесь могут выполнять эти роли (да, даже $ R $ – подумайте о замене резисторов или использовании переменного резистора, а для $ R $ в качестве зависимой переменной, подумайте о том, чтобы нагреть резистор достаточно большим током, что приведет к изменению его сопротивления [т.е. вести себя неомически]).

Тем не менее, если мы действительно будем настаивать на том, чтобы придерживаться этого независимо, я бы сказал, что в большинстве случаев мы хотели бы сказать, что текущий является зависимой переменной , а две другие – независимыми переменными. Это связано с тем, что обычно мы можем гораздо легче контролировать напряжение и сопротивление, и мы думаем о напряжении как о «причинном» элементе ситуации. Следовательно, в свете нашего предыдущего обсуждения, мы берем $ I $ как функцию от $ V $ и $ R $:

$$ I (V, R): = \ frac {V} {R} $$

и обратите внимание, что тогда выполняется $ V = IR $.

Электротехника, часть 1 | EC&M

Правила Национального электротехнического кодекса написаны для людей, у которых уже есть знания об электричестве. Чтобы разобраться в Кодексе, вы должны сначала понять основные электрические концепции, такие как напряжение, сила тока, сопротивление, закон Ома, мощность, теорию цепей и другие.

Эта серия статей по теории электричества предназначена для повышения квалификации специалистов-электриков. В этих статьях мы рассмотрим все основные электрические концепции.

Очевидным основанием для всех электрических установок является доскональное знание законов, регулирующих работу электричества. Общие законы немногочисленны и просты, но применяются неограниченным числом способов.

ТРИ ОСНОВНЫЕ СИЛЫ

Три основных силы в электричестве – это напряжение, ток и полное сопротивление (сопротивление). Это фундаментальные силы, которые повсюду контролируют каждую электрическую цепь.

Напряжение – это сила, проталкивающая ток через электрические цепи.Научное название напряжения – электродвижущая сила , и оно представлено в формулах с заглавной буквы «E» (иногда также обозначается как V). Измеряется в вольт . Научное определение вольт – это электродвижущая сила, необходимая для того, чтобы заставить один ампер тока протекать через сопротивление в один ом.

Напряжение сопоставимо с давлением воды. Чем выше давление, тем быстрее вода будет проходить через систему. В случае электричества, чем выше напряжение (электрическое давление), тем больше тока будет проходить через систему.

Ток (измеряется в амперах) – это скорость протекания электрического тока. Научное описание силы тока – это сила тока , и она представлена в формулах с заглавной буквы «I.» Научное определение ампера – это поток 6,25 × 10 ²³ электронов (называемый одним кулоном ) в секунду.

«I» сравнивается со скоростью потока в водяной системе, которая обычно измеряется в галлонах в минуту.Проще говоря, электричество – это поток электронов через проводник. Следовательно, в цепи, через которую протекает ток 12 А, будет в три раза больше электронов, протекающих через нее, чем в цепи с током 4 А.

Импеданс – это полное сопротивление потоку электричества. Импеданс измеряется в омах и обозначается буквой «Z». Научное определение ома – это величина сопротивления, которая ограничивает 1 В потенциала током в один ампер.Ом обозначается заглавной греческой буквой омега (Ω).

Важно различать импеданс и сопротивление. Сопротивление – это более часто используемый термин в электротехнической промышленности. К сожалению, это также менее точный термин. Импеданс лучше описывает поток электричества. Сопротивление – это прекрасный термин для схемы без реактивного сопротивления, в которой напряжение и ток остаются синфазными. Однако на практике почти все схемы имеют некоторое реактивное сопротивление; а импеданс – почти всегда лучший термин.Как и импеданс, сопротивление также измеряется в омах и обозначается буквой «R.»

ИМПЕДАНС

Импеданс, термин, обозначающий полное сопротивление в цепи переменного тока, очень похож на сопротивление и измеряется в омах. Цепь переменного тока содержит нормальное сопротивление, но может также содержать некоторые другие типы сопротивления, называемые реактивным сопротивлением , которые встречаются только в цепях переменного тока (переменного тока). Это реактивное сопротивление происходит в основном из-за использования магнитных катушек, называемого индуктивным реактивным сопротивлением; и конденсаторы, называемые емкостным реактивным сопротивлением.Общая формула импеданса выглядит следующим образом:

Z = √ (R ² + [X _L -X _C] ²)

Эта формула применяется ко всем цепям, особенно к тем, в которых присутствуют сопротивление , , емкость и индуктивность.

Общая формула для импеданса при наличии только сопротивления и индуктивности:

Z = √ (R ² + X _L ²)

Общая формула для импеданса, когда присутствуют только сопротивление и емкость:

Z = √ (R ² + X _C ²)

РЕАКТИВНОСТЬ

Реактивное сопротивление – это часть общего сопротивления, которая присутствует только в цепях переменного тока.Как и другое сопротивление, оно измеряется в омах. Реактивное сопротивление обозначается буквой «X». Два типа реактивного сопротивления – это индуктивное реактивное сопротивление и емкостное реактивное сопротивление. Индуктивное реактивное сопротивление обозначено X _L; емкостное реактивное сопротивление по X _C.

Индуктивное реактивное сопротивление – это сопротивление току, протекающему в цепи переменного тока, из-за влияния катушек индуктивности в цепи. Катушки индуктивности представляют собой катушки с проволокой, особенно те, которые намотаны на железный сердечник. Трансформаторы, двигатели и люминесцентные балласты являются наиболее распространенными типами индукторов.Эффект индуктивности заключается в противодействии изменению тока в цепи. Индуктивность заставляет ток отставать от напряжения в цепи. Когда в цепи начинает расти напряжение, ток не начинает расти сразу, а отстает от напряжения. Величина задержки зависит от величины индуктивности в цепи. В чисто индуктивной цепи это будет 90 град. отставание.

Косинус угла между синусоидальными волнами напряжения и тока равен коэффициенту мощности .Формула индуктивного реактивного сопротивления выглядит следующим образом:

X _L = 2π FL

В этой формуле «F» представляет частоту (измеренную в герцах), а «L» представляет собой индуктивность, измеренную в Генри . Чем выше частота, тем больше индуктивное сопротивление. Индуктивное реактивное сопротивление представляет собой гораздо большую проблему на высоких частотах, чем на уровне 60 Гц.

Во многих отношениях емкостное реактивное сопротивление противоположно индуктивному. Катушки индуктивности сопротивляются изменению тока, а конденсаторы – изменению напряжения.Единицей измерения емкости является фарад. Технически, одна фарада – это величина емкости, которая позволит вам хранить один кулон (6,25 × 10 ²³) электронов под давлением 1 В. Поскольку хранение одного кулона под давлением 1 В представляет собой огромную емкость, обычно используемые конденсаторы рассчитаны на микрофарад, (миллионные доли фарада) или пикофарад, (миллиардные доли фарада). На рис. 1 (стр. 34) показаны опережения и запаздывания по току.

Емкость имеет тенденцию создавать напряжение на токопроводе в цепи, в то время как индуктивность имеет тенденцию к запаздыванию по току. Вот почему конденсаторы используются для коррекции коэффициента мощности в промышленных цепях, которые в основном являются индуктивными.

Эта игра слов поможет вам вспомнить текущее лидерство и отставание: ELI the ICE man. «E» (символ напряжения) стоит перед I (символом тока). Центральная буква L (обозначает индуктивность). В индуктивной цепи E выводит I. Итак, значение части «ICE» – I выводит E в емкостной цепи.

Конденсаторы состоят из двух проводящих поверхностей (обычно это металлическая пластина или металлическая фольга), которые лишь немного отделены друг от друга. Они не имеют электрического соединения. Таким образом, конденсаторы могут накапливать электроны, но не могут позволить им переходить от одной пластины к другой.

В цепи постоянного тока конденсатор дает почти такой же эффект, как и разомкнутая цепь. В течение первой доли секунды конденсатор будет накапливать электроны, позволяя протекать небольшому току. Но после того, как конденсатор заполнен, ток не может течь, потому что цепь не замкнута.Однако, если тот же конденсатор используется в цепи переменного тока, он будет накапливать электроны для части первого чередования, а затем выпускать свои электроны и сохранять другие, когда ток меняет направление. Из-за этого конденсатор, даже если он прерывает цепь, может хранить достаточно электронов, чтобы поддерживать ток в цепи. В чисто емкостной схеме I опережает E на 90 град. Формула для емкостного реактивного сопротивления выглядит следующим образом.

X _C = 1 / 2πFC

F – частота, а C – емкость, измеренная в фарадах.

типов разомкнутой цепи

типы разомкнутой цепи

Напряжение

– Вопросы об обрыве и коротком замыкании – Электрооборудование …

Для анализа схемы может быть полезно использовать источник тока нулевого ампера для представления разомкнутой цепи и источник нулевого напряжения для замены короткого замыкания. Причина, по которой закон Ома здесь не применяется, заключается в том, что замкнутая цепь создается с использованием идеального провода, а закон Ома применяется только к резисторам.

Получить цену

Типы дыхательных аппаратов | Синоним

В дыхательных аппаратах открытого цикла или промышленных дыхательных аппаратах используется фильтрованный сжатый воздух, выдыхаемый пользователем.После выдоха воздуха количество воздуха, доступного пользователю, уменьшается, поэтому существует ограничение по времени. В аппаратах открытого цикла используются воздушные баллоны или канистры, в которых может находиться от 30 минут до одного часа воздуха.

Получить цену

Напряжение – Вопросы об обрыве и коротком замыкании – Электрооборудование …

Для анализа схемы может быть полезно использовать источник тока нулевого ампера для представления разомкнутой цепи и источник нулевого напряжения для замены короткое замыкание. Причина, по которой закон Ома здесь не применяется, заключается в том, что замкнутая цепь создается с использованием идеального провода, а закон Ома применяется только к резисторам.

Получить цену

Неисправности обрыва цепи

Короткие замыкания. Если две точки в цепи соединены каким-либо компонентом или проводником с нулевым (или практически нулевым) сопротивлением, эти две точки называются КОРОТКИМ ЗАМЫКАНИЕМ или коротким замыканием.

Получить цену

Испытание на обрыв и короткое замыкание на трансформаторе …

Испытание на обрыв и короткое замыкание на трансформаторе Испытание на обрыв и короткое замыкание выполняется для определения таких параметров трансформатора, как их КПД, регулирование напряжения, цепь постоянный и т. д.Эти испытания выполняются без фактической нагрузки, и по этой причине для испытания требуется гораздо меньше энергии.

Получить цену

Гидравлические контуры, открытые и закрытые – Hydra-Tech

7 апреля 2017 г. · В гидравлических системах используются разные типы гидравлических контуров. Эти два типа описаны как разомкнутый контур (или разомкнутый контур) и замкнутый контур (или замкнутый контур). Цепи с разомкнутым контуром: это контуры, в которых как вход гидравлического насоса, так и возврат двигателя (или клапана) соединены с гидравлическим резервуаром.

Получить цену

Объяснение неисправностей электрической цепи

Обрыв цепи в зависимости от типа и местоположения могут легко вызвать другие связанные или загадочные неисправности цепи. Условия электрического короткого замыкания. Термин «короткое замыкание» используется для описания другого типа проблемы или состояния, которое может перерасти в неисправность электрических цепей.

Получить цену

Полные, разомкнутые и короткие электрические цепи | Изучите

Узнайте о разнице между тремя типами цепей: полной цепью, разомкнутой цепью и коротким замыканием.Затем посмотрите, сколько вы сможете вспомнить, пройдя тест.

Получить цену

Типы переключателей в электронных схемах – манекены

Переключатели являются важной частью большинства электронных схем. В простейшем случае большинство цепей содержат переключатель включения / выключения. Помимо переключателя включения / выключения, многие схемы содержат переключатели, которые управляют работой схемы или активируют различные функции схемы. Выключатели – это механические устройства с двумя или более выводами (или выводами), которые имеют [.]

Get Price

Типы цепей | HowStuffWorks

В замкнутой цепи есть полный путь прохождения тока.Обрыв цепи не работает, что означает, что он не работает. Если это ваше первое знакомство с цепями, вы можете подумать, что, когда цепь разомкнута, это похоже на открытую дверь или ворота, через которые может течь ток. А когда он замкнут, это …

Разомкнутая цепь – определение разомкнутой цепи The Free …

Определить разомкнутую цепь. синонимы open circuit, произношение open circuit, перевод open circuit, определение open circuit на английском языке. n неполная электрическая цепь, в которой не течет ток.Сравнить замкнутая цепь Электрическая цепь, по которой не может течь ток, потому что путь …

Get Price

Электрические цепи для детей | Типы схем | DK Find Out

Материалы, которые позволяют электрическому току легко проходить через них, называемые проводниками, могут использоваться для соединения положительного и отрицательного концов батареи, создавая цепь. В разомкнутой или разорванной цепи происходит разрыв по линии, и ток прекращается. В замкнутой или замкнутой цепи может течь электрический ток.

Получить цену

Два типа соединений

Обозначения цепей и принципиальные схемы Два типа соединений Последовательные цепи Параллельные цепи Комбинированные цепи Когда в цепи с источником энергии присутствует два или более электрических устройства, существует несколько основных способов для их соединения. Их можно соединить последовательно …

Get Price

Open circuit – определение разомкнутой цепи Free …

Определить разомкнутую цепь. синонимы open circuit, произношение open circuit, перевод open circuit, определение open circuit на английском языке.n неполная электрическая цепь, в которой не течет ток. Сравнить замкнутую цепь Электрическая цепь, по которой ток не может течь, потому что путь …

Получить цену

Неисправности подземных кабелей: типы и обнаружение …

Если в проводнике есть разрыв цепи, при подключении будет отображаться бесконечность между этим проводником и землей. Неисправность короткого замыкания Возникает только в кабелях с сердечником. Когда два или более проводов одного кабеля соприкасаются друг с другом, это называется коротким замыканием.

Получить цену

Измельчение в замкнутом цикле VS Измельчение в открытом цикле

Не все руды можно измельчать в устройстве разомкнутого цикла. Некоторые условия, которые действительно способствуют измельчению с открытым контуром, такие как небольшие степени измельчения, измельчение частиц до крупного, естественного размера зерна, рециркуляция более чистого промпродукта флотации для повторного измельчения и некритическое распределение размера конечного измельченного продукта.

Получить цену

8 типов электрических тестеров и их использование

Различные электрические тестеры могут использоваться для проверки уровней напряжения как в цепях переменного, так и постоянного тока, для проверки силы тока, целостности цепи, коротких и разомкнутых цепей, полярности и т. Д.Некоторые из этих терминов незнакомы большинству домовладельцев, но наиболее важным для домашнего мастера, который планирует работать с домашней проводкой, является знание того, как проверить наличие …

Получить цену

В чем разница между разомкнутой цепью и короткое замыкание …

6 сентября 2016 г. · Обрыв цепи – это цепь, в которой не течет ток. Любая цепь, в которой нет обратного пути, является разомкнутой цепью. Например, если вы подключаете провод к двум концам батарея с лампочкой между ними, она светится, поскольку в проводе течет ток, потому что…

Получить цену

Испытание на обрыв цепи и испытание на короткое замыкание на трансформаторе …

Щелкните для просмотра21: 09

5 августа 2016 · Видео-лекция о испытании на обрыв цепи и испытании на короткое замыкание на трансформаторе главы Однофазный трансформатор предмета Основы электротехники для студентов-первокурсников. Чтобы получить доступ к …

Устранение неисправностей при неисправности разомкнутой цепи в системе управления …

13 июля 2019 г. · Неисправность также может быть многих различных типов, например, неисправность разомкнутой цепи, короткое замыкание или замыкание на землю.Эта общая процедура устранения неполадок предназначена для того, чтобы начать с середины проблемной области и дать нам лучшее представление, в каком направлении двигаться.

Получить цену

Разрыв цепи, короткое замыкание и замыкание на землю, последствия и способы …

Разрыв цепи Неисправность обрыва цепи возникает из-за обрыва проводника, как в точке A (рис.), Поэтому ток не может поток. Последствия: – Обрыв цепи не позволяет двигателю запуститься. Если отказ происходит в одной фазе при работающем двигателе, ток в двух других фазах увеличится, и двигатель сгорит

Получить цену

Метод диагностики обнаруживает обрыв и короткие замыкания в…

В этой статье предлагается идея схемы, которая обеспечивает надежный и экономичный метод для реализации диагностики проводов на линиях передачи видео и звука в автомобильных приложениях. Схема, показанная на рисунке 1, может эффективно обнаруживать короткое замыкание на батарею (STB), короткое замыкание на землю (STG), обрыв и короткое замыкание.

Получить цену

Электрические схемы для детей | Типы схем | DK Find Out

Материалы, которые позволяют электрическому току легко проходить через них, называемые проводниками, могут использоваться для соединения положительного и отрицательного концов батареи, создавая цепь.В разомкнутой или разорванной цепи происходит разрыв по линии, и ток прекращается. В замкнутой или замкнутой цепи может течь электрический ток.

Получить цену

Цепь Typesson.edu

• Разомкнутые переключатели действуют как разомкнутые цепи, а замкнутые переключатели действуют как короткие замыкания. Пример: Определите напряжение vt () для этой схемы. Решение: раньше времени выключатель разомкнут. Открытый переключатель действует как разомкнутая цепь. Разрыв цепи параллельно резистору эквивалентен резистору.(Обрыв цепи эквивалентен бесконечному испытанию обрыва и короткого замыкания трансформатора

Get Price

| Electrical4u

5 января 2019 г. · Таким образом, видно, что испытание обрыва цепи на трансформаторе используется для определения потерь в сердечнике трансформатора и параметры шунтирующей ветви эквивалентной схемы трансформатора. Испытание на короткое замыкание на трансформаторе. Схема подключения для испытания на короткое замыкание на трансформаторе приведена на рисунке…

Получить цену

Цепь Typesson.edu

• Открытые переключатели действуют как разомкнутые цепи, а замкнутые переключатели действуют как короткие замыкания. Пример: Определите напряжение vt () для этой схемы. Решение: раньше времени выключатель разомкнут. Открытый переключатель действует как разомкнутая цепь. Разрыв цепи параллельно резистору эквивалентен резистору. (Разомкнутая цепь эквивалентна бесконечному числу

Get Price

Замкнутая цепь | Определение замкнутой цепи в …

Определение замкнутой цепи, цепь без прерывания, обеспечивающая непрерывный путь, по которому может течь ток.Узнать больше.

Получить цену

Open Return Wind Tunnel.gov

May 05, 2015 · Таким образом, существует много различных типов аэродинамических труб и несколько различных способов классификации аэродинамических труб. В этом разделе веб-сайта мы представим различные типы аэродинамических труб и обсудим некоторые уникальные особенности каждого типа туннелей. На рисунке схематически изображена открытая возвратная аэродинамическая труба.

Получить цену

Неисправности подземных кабелей: типы и обнаружение…

Если в проводнике есть обрыв, то при подключении между этим проводником и землей будет считаться бесконечное число. Неисправность короткого замыкания Возникает только в кабелях с сердечником. Когда два или более проводов одного кабеля соприкасаются друг с другом, это называется коротким замыканием.

Получить цену

Неисправности обрыва цепи

Обрыв цепи. Ток будет течь только ПО ЦЕПИ. То есть вокруг непрерывного пути (или путей) от источника ЭДС и обратно.Любое прерывание в цепи, такое как разомкнутый переключатель, разрыв проводки или какой-либо компонент, такой как резистор, который изменил свое сопротивление до чрезвычайно высокого значения, вызовет прекращение тока.

Получить цену

Формула соотношения мощности и температуры

14. Поймите значение членов в уравнениях сонара и их связь с добротностью. 15. Уметь вычислять добротность. 16. Уметь рассчитывать значения скорости звука на основе понимания эффектов температуры, давления и солености.17. • Уравнение переноса энергии (связь между потоком энергии и локальным градиентом температуры). Основные уравнения дополняются: • Уравнением состояния (давление газа как функция его плотности и температуры) • Непрозрачностью (насколько он прозрачен). относится к излучению) • Скорость производства ядерной энергии как f (r, T) Причина такой зависимости растворимости газа от температуры очень похожа на причину, по которой давление пара увеличивается с температурой. Повышенная температура вызывает увеличение кинетической энергии.2 * R) Вы должны быть в состоянии определить взаимосвязь между температурой провода и теплотой. весь смертельный жар нагрева и охлаждения. 3. Математическая модель. Как упоминалось в предыдущем абзаце, полуаналитические методы формулы основаны на интегрировании. Таким образом, необходимо определить взаимосвязь между температурой и временем.Существует линейная зависимость между частотой сердечных сокращений и интенсивностью упражнений. Чем больше вы тренируетесь, тем сильнее и быстрее бьется ваше сердце и тем лучше вы становитесь. Построив график зависимости между температурой и поверхностным натяжением и отношения между температурой и вязкостью, я получил наиболее подходящую линию тренда, которая показывает математическое соотношение каждой жидкости между температурой и поверхностным натяжением и температурой и временем истечения, а затем я использую наиболее подходящую уравнения линии тренда для расчета… Если вы нанесете массы звезд на ось x, а их светимости – на ось y, вы можете вычислить, что соотношение между этими двумя величинами составляет: L ≈ M 3,5. Это обычно называется соотношением масса-светимость для звезд Главной последовательности. Образец графика этой зависимости см. На сайте astronomynotes.com. В нормальных условиях пузырьки пара имеют тенденцию охлаждаться до температуры насыщения, когда они поднимаются через воду. Когда питательная вода поступает в котел, она проходит между поверхностью теплообмена и поверхностью кипящей воды.09 марта 2017 г. · Понимание уравнения крутящего момента и взаимосвязи между скоростью и крутящим моментом является важной частью выбора и эксплуатации двигателя постоянного тока. Двигатели постоянного тока – относительно простые машины: когда нагрузка на двигатель постоянна, скорость пропорциональна питанию. Напряжение. С точки зрения концептуального понимания, величина мощности, которая может быть передана через «нагрузку» или сопротивление, напрямую зависит от сопротивления. 17 июля 2015 г. · Нет корреляции между CO2 и температурой «Глобальное потепление двадцатого века началось только в 1910 году.К тому времени выбросы CO2 уже выросли в результате расширения использования угля, которое привело в движение промышленную революцию, и выбросы увеличивались лишь медленно с 3,5 гигатонн в 1910 году до менее 4 гигатонн к концу Второй мировой войны. Соотношение между количеством банок газировки и температурой: Y = 0,879202711 X + 9,17800767. Количество банок газировки = 0,879202711 * (Температура) + 9,17800767. Обращаясь к этому выражению, мы можем приблизительно предсказать, сколько ящиков соды понадобится 14 июня.Для фиксированной массы газа при постоянном давлении объем прямо пропорционален температуре Кельвина. Это означает, например, что если вы удвоите температуру по Кельвину, скажем, с 300 K до 600 K при постоянном давлении, объем фиксированной массы газа также удвоится. Вы можете выразить это математически как V = константа x T Долгосрочные отношения могут не иметь фейерверков подросткового возраста, но они сильнее из-за богатства общего опыта. На работе многие из нас сталкиваются с проблемами и стимулируются растущими профессиональными навыками, которые мы приобретаем, что гарантирует, что наша работа останется интересной.разница температур. 9 C Для измерения используются две шкалы температуры: шкала Фаренгейта (° F) и шкала Цельсия (° C). Эти шкалы были установлены путем указания количества приращений между точкой замерзания (32 ° F, 0 ° C) и точкой кипения (212 ° F, 100 ° C) воды при стандартном атмосферном давлении. Это соотношение (C не зависит от температуры) является приближением, которое хорошо работает в небольших диапазонах температур. C.G.S. единица тепла, называемая калорией, определяется как количество тепла, необходимое для подъема одного грамма воды с температуры 14.От 5 ° C до 15,5 ° C. Решение: давайте проанализируем это также с помощью диаграммы. Мы построили счета за электроэнергию и температуру и отметили их различные точки. Похоже, что существует корреляция между температурой и счетами за электроэнергию, когда температура низкая, а счет за электроэнергию находится под контролем, что имеет смысл, поскольку семья будет использовать меньше кондиционера и по мере повышения температуры … физическая величина, используемая для измерения того, насколько что-то горячее или холодное. Это особенно необходимо при измерении средней кинетической энергии частиц. В этой статье учащиеся узнают много нового о различных температурных шкалах и температурных формулах.Начнем учиться!

Температура – это измерение средней кинетической энергии молекул в объекте или системе. Температурная шкала Кельвина имеет истинный ноль без отрицательных температур. Нулевой Кельвин называется абсолютным нулем. Это самая низкая температура, которую теоретически можно получить, и это температура …

Если предположить, что соотношение между концентрацией CO2 и температурой такое, как показано на рисунке 1, тогда исторические данные о температуре не верят, что я когда-либо видел какой-либо формульный описание того, как баланс энергии Земли уравновешивается при разных уровнях CO2 или при разных уровнях температуры.

В этом видеоуроке по физике объясняется концепция удельного сопротивления и сопротивления электрических проводников, таких как медь и серебро, а также полупроводников, таких как …

Это видно, потому что температурный интервал между 20 ° C и 30 ° C такой же, как и между 30 ° C и 40 ° C, но при 40 ° C тепловая энергия воздуха не вдвое превышает 20 ° C. Разница температур в 1 ° C эквивалентна разнице температур в 1,8 ° F. Происхождение:

20 ноября 2019 г. · Формула коэффициента реституции.Формула для расчета коэффициента возмещения довольно проста. Поскольку он определяется как отношение конечной относительной скорости к начальной между двумя объектами после их столкновения, его можно математически представить следующим образом:

Связь между током и напряжением на входных и выходных портах описывается следующие входные и выходные характеристики. Входные характеристики: Как и в случае конфигурации с общей базой, EB-переход конфигурации с общим эмиттером также может рассматриваться как диод с прямым смещением, ток-напряжение…

Используя закон Ома, мы можем легко найти взаимосвязь между током, сопротивлением и напряжением в простой цепи. Закон Ома был изобретен немецким физиком Георгом Омом в 1827 году и гласит, что: Отношение разности потенциалов (V) между двумя точками проводника к току (I), протекающему между ними, является постоянным при условии, что …

Термодинамика, наука о взаимосвязи между теплом, работой, температурой и энергией. Термодинамика занимается передачей энергии из одного места в другое и из одной формы в другую.Ключевое понятие заключается в том, что тепло – это форма энергии, соответствующая определенному количеству механической работы.

Набор данных «Нормальная температура тела, пол и частота пульса» содержит 130 наблюдений за температурой тела, а также пол каждого человека и его частоту сердечных сокращений. В наборе данных первый столбец дает температуру тела, а второй столбец дает значение «1» (мужской) или «2» (женский), чтобы описать пол каждого испытуемого.

См. Полный список на e-education.psu.edu

Важные формулы – последовательность и последовательность. Арифметическая прогрессия (АП). как найти произведение терминов в ap и gp? подскажите пожалуйста формулу. Вы можете установить связь между первыми несколькими терминами. Например, рассмотрим следующую неполную последовательность.

Теперь мы решили основные формулы перевода Цельсия в Фаренгейты или наоборот. Используя ту же процедуру, описанную выше, мы также можем рассчитать взаимосвязь между различными температурными шкалами. Быстрое преобразование температуры: по Цельсию в градусы Фаренгейта: умножьте температуру на 2, а затем добавьте 30

19 ноября 2014 г. · В заключение, существует определенная взаимосвязь между температурой на входе и временем безотказной работы ИТ-оборудования, но не в том смысле, который многие люди представляют. эти отношения.Работа в чрезвычайно холодном центре обработки данных не обеспечивает такой защиты от теплового разгона, как другие стратегии, такие как сдерживание горячего воздуха, высокие потолки или установка вентиляторов CRAH на ИБП.

Температура воздуха измеряется термометрами, термисторами или термопарами, установленными в убежище. Минимальные и максимальные термометры регистрируют минимальную и максимальную температуру воздуха за 24-часовой период. Термографы отображают мгновенную температуру за день или неделю.

19 декабря 2019 г. · Количество ватт равно амперам, умноженным на вольты.Вот и все! Другими словами, ватт = ампер X вольт. Иногда вы увидите эту формулу, записанную как W = A X V. Например, если ток составляет 3 ампера (3 А), а напряжение составляет 110 В, вы умножаете 3 на 110, чтобы получить 330 Вт (ватт). Формула: P = 3A X 110V = 330 Вт (где P означает мощность).

28 окт.2020 г. · Уравнение тока диода выражает взаимосвязь между током, протекающим через диод, в зависимости от приложенного к нему напряжения. Математически это определяется как Где, I – ток, протекающий через диод, I0 – ток темнового насыщения, q – заряд электрона, В…

Формула теплоемкости.Формула для удельной теплоемкости выглядит так: c = Q / (mΔT) Q – количество подводимого или отведенного тепла (в джоулях), m – масса образца, а ΔT – разница между начальной и конечной температурами. Теплоемкость измеряется в Дж / (кг · К).

Такое сильное повышение температуры приведет к значительным изменениям в характере выпадения осадков. Мало что известно о воздействии таких резких атмосферных и климатических изменений на растительные сообщества и посевы. Текущие исследования направлены на понимание взаимодействия между глобальным изменением климата и фотосинтезирующими организмами.Подтверждение

Во многих случаях солнечный элемент может нагреваться до 65 ° C, в результате чего панель становится менее эффективной и, следовательно, вырабатывает меньше энергии. Если панель с температурным коэффициентом -0,4% / ° C достигнет экстремальной температуры 65 ° C, это снизит производительность на 26% (-0,4% x 65).

Взаимосвязи между двумя переменными можно разделить на две основные категории: прямые и обратные. Прямая взаимосвязь – это положительная взаимосвязь между двумя переменными, в которой они одновременно увеличиваются или уменьшаются.Примером прямой связи может служить соотношение между количеством людей, пришедших на вечеринку, и потреблением еды на вечеринке. На вечеринке больше …

Nov 04, 2019 · Температура часто выражается в разных шкалах. Изучите формулы преобразования для преобразования температурных шкал Цельсия, Фаренгейта и Кельвина.

Соотношение в обоих случаях: Повышение температуры = Мощность * тепловое сопротивление. Tj-Ta – повышение температуры (от «перехода» до «окружающей»), theta (ja) – тепловое сопротивление.И предполагается, что это значение дает вам таблица данных. Это соотношение работает так же, как E = IR, только это температура и тепло, а не напряжение и ток.

Преобразование температуры в линейность: найдя преобразование, которое, кажется, стабилизирует стандартные отклонения измерений, следующим шагом в процессе является поиск преобразования температуры, которое восстановит прямолинейное соотношение или какое-либо другое простое соотношение. , между температурой и давлением.

Степенные функции с отрицательными целочисленными показателями, такими как x –1 или x –2, являются простыми примерами рациональных функций, а для этих функций x = 0 является примером особенности. Чтобы оценить разнообразие поведения членов семьи власти, рассмотрим два простых случая:

Формула: Для потенциальной энергии формула имеет вид. P.E. = mgh: Единица: Единица измерения энергии в системе СИ – джоули (Дж), названная в честь Джеймса Прескотта Джоуля. Мощность: Определение: мощность можно определить как скорость выполнения работы i.е. преобразованная энергия. Формула: Формула мощности. P = Вт / т: Единица: единица измерения мощности – ватт (Вт).

Формула постоянной времени Rc

Из аналоговой библиотеки добавьте резистор и конденсатор в окно чертежа. Добавьте заземление и соедините детали вместе, как показано ниже. Измените емкость конденсатора на 1 мкФ (1 мкФ в терминологии PSPICE). Резистор может оставаться на 1 кОм. (Конечно, мы знаем, что это дает постоянную времени RC, равную 1 мс.) 2.

Постоянная времени (τ): мера времени, необходимая для определенных изменений напряжений и токов в цепях RC и RL.Обычно, когда прошедшее время превышает пять постоянных времени (5 τ) после того, как произошло переключение, токи и напряжения достигли своего конечного значения, которое также называется установившейся реакцией.

10 июня 2015 г. · R = ρ ⋅ l a. поскольку сопротивление зависит от типа материала, длины материала, площади поперечного сечения материала, следовательно, сопротивление не зависит от частоты. Xc = 1 2∏f C. где, f = частота, C = емкость, Если мы увеличиваем частоту (f), Xc уменьшается. Если Xc уменьшается, то Z также уменьшается.Ссылка для ответа.

Эта модель учитывает время, необходимое для зарядки и разрядки конденсатора, и объясняет постоянную времени RC цепи. Студентам предлагается попрактиковаться в вычислении RC-константы для различных значений R и C.

Конденсаторы

в RC-цепях Решите, применив правила Кирхгофа к схеме. Необходимо понимать некоторые ключевые фразы. НЕМЕДЛЕННО после === Заряд конденсатора такой же, как и непосредственно перед ним. ПОСЛЕ ДОЛГОГО ВРЕМЕНИ === Ток через конденсатор = 0 Через xx секунд === Экспоненциально сложнее! Электричество и магнетизм Лекция 11, слайд 6

– Универсальная диаграмма постоянной времени для RC и RL цепи.Временная шкала (горизонтальная шкала) градуирована в терминах постоянных времени RC или L / R, так что кривые могут использоваться для любого решения: поскольку единственные значения даны в единицах времени и сопротивления, вариация формулы find RC time is used

Общая формула времени RC использует τ, чтобы сообщить нам время, необходимое RC-цепи для перехода от одного напряжения к другому: time = -τ x (ln (Vfinal / Vinitial)). Данный RC заряжается или разряжается на 98 процентов за пять постоянных времени (5 x R x C).В цепях A и B ток заряда / разряда проходит …

Горение и коррозия | Хорошая наука

Цель обучения

В этом уроке мы узнаем о различных реакциях окисления, включая горение и коррозию.

Результаты обучения

По окончании этого урока вы сможете:

Опишите горение, включая некоторые виды его использования в обществе.

Опишите коррозию, включая способы ее предотвращения.

Сравните химические процессы горения и коррозии.

(Изображение: Wirestock, Adobe Stock)

Краткое содержание урока

Коррозия и горение являются примерами окислительных реакций с участием веществ, вступающих в реакцию с кислородом.

Коррозия – это медленная реакция металла с воздухом.

Коррозию можно предотвратить с помощью физических барьеров, препятствующих контакту металлов с воздухом и водой.

Используемые методы включают анодирование, гальванику, гальванику, пластмассовое покрытие, краску, консистентную смазку и масло.

Горение – это быстрое сжигание топлива с кислородом.

Топливо обычно представляет собой углеводороды, но может включать химически активные металлы.

Сжигание углеводородов можно охарактеризовать как полное или неполное, в зависимости от поступления кислорода и образующихся продуктов.

Полное сгорание происходит, когда кислород не ограничен, и образуется углекислый газ и вода.

Неполное сгорание происходит, когда кислород ограничен, и производит либо окись углерода и воду, либо углерод и воду.

Сжигание ископаемого топлива людьми вызывает глобальное потепление из-за накопления углекислого газа в атмосфере.

Аэробное дыхание – это реакция глюкозы с кислородом, которая происходит в клетках живых существ, обеспечивая их энергией.

(Изображение: pxhere)

Щелкните изображение, чтобы просмотреть таблицу для этого урока.

Щелкните изображение, чтобы просмотреть учебное пособие по химии за 9 год (версия PDF).

Щелкните изображение, чтобы просмотреть Учебное пособие по химии за 9 класс (версия для печати).

Щелкните изображение, чтобы просмотреть заметки об уроке химии 9-го класса.

Единица измерения расхода энергии ключ ответа

Vhl leccion 5 грамматический тест
Чем больше сопротивление, тем круче наклон построенной линии.Расширенный ответ: правильный способ выразить производную каждого из этих графиков – [dv / di]. Производная линейной функции является константой, и в каждом из этих трех случаев эта константа равна сопротивлению резистора в омах.
Энергетический баланс Земля-атмосфера достигается за счет того, что энергия, полученная от Солнца, уравновешивает энергию, потерянную Землей обратно в космос. Таким образом, Земля поддерживает стабильную среднюю температуру и, следовательно, стабильный климат. Используя 100 единиц солнечной энергии в качестве базовой линии, можно получить следующий энергетический баланс:
13.Единица давления в единицах S.I.: (a) кг / см2 (b) мм водяного столба (c) паскаль (d) дин на квадратный см (e) бар. Ответ: c. 14. Замкнутая система – это система, в которой (а) масса не пересекает границы системы, хотя энергия может это делать (б) масса пересекает границу, но не энергия (в) ни масса, ни энергия не пересекают границы. ..
12 января 2009 г. · Пожалуйста, помогите мне с моей домашней работой, которая должна быть завтра. Пожалуйста, помогите мне ответить на эти параграфы, используя следующие слова. ответьте как можно больше.Благодаря аэробному анаэробному АТФ, клеточному дыханию, гликолизу глюкозы, митохондриям, NADH, цитоплазме, кислородной энергии. Организмы получают энергию в процессе, называемом (1) _______. Этот процесс собирает электроны из углеродных соединений, таких как (2) __________, и использует их …
Блок B: Поток энергии в технологических системах (физика) Глава 4 Тепловая энергия. Глава 5 Энергия и движение. Глава 6 Преобразование энергии и эффективность. Блок C – Круговорот материи в живых системах (биология) Глава 7 Основы жизни.Глава 8 Динамические ячейки. Глава 9 От клетки к организму: внимание к растениям.
Для сравнения: мощность самых больших электростанций составляет порядка 1000 МВт, так что естественный поток энергии составляет 122 миллиона этих электростанций. Если мы сложим всю генерируемую электрическую энергию и добавим другую энергию, используемую людьми в процессе сжигания и т. Д., Получится примерно 1/9000 естественного потока энергии. Отсюда прямые эффекты …
• Ключ к ответу на 2 страницы (PDF) • 15 станций лаборатории по изучению организмов (PDF) Сколько времени это займет в классе? Это занятие занимает два урока по 50 минут или один урок по 90 минут.Что, если я хочу больше узнать об этом? Этот продукт является частью моего модуля Energy Flow, который является третьим модулем в моем учебном курсе по биологии на полный год.
Попросите учащихся ответить на вопросы 4-7 на второй странице рабочего листа 3.5 «Отслеживание энергии» на основе того, что они только что узнали. Используйте слайд 15, чтобы обсудить ответ на вопрос о потоке энергии. Попросите учащихся сравнить это с ответами, которые они написали на своем листе.
Часть C: Направления энергетической пирамиды: Обозначьте диаграмму ниже, которая показывает, как энергия используется в экосистеме, показывая, что наибольшее количество энергии находится у производителей.Используйте слова из банка слов. Нарисуйте стрелки, чтобы показать направление потоков энергии. Банк слов потребители производители разлагатели всеядные травоядные животные разлагатели
W = работа или потенциальная энергия (джоули) Q = заряд (кулоны) Ответ 3 1 ампер электрического тока – это скорость движения электронов, равная 1 кулону в секунду: I = Q t Где, I = электрический ток (амперы) Q = заряд в движении (кулоны) t = время (секунды) Ответ 4
В качестве формы энергии тепло имеет единицу джоуля (Дж) в Международной системе единиц (СИ) .Однако во многих прикладных областях техники часто используются британские тепловые единицы (БТЕ) и калории. Стандартной единицей измерения скорости передачи тепла является ватт (Вт), определяемый как джоуль в секунду. Тепло – Википедия, бесплатная энциклопедия
Этот урок посвящен потоку энергии в экосистемах. Место действия – Плантация Плимот, музей живой истории в Плимуте, штат Массачусетс, США, где студенты узнают о первой трапезе в День Благодарения в Америке, отмеченной в 1621 году первыми американскими поселенцами и индейцами вампаноага.
Планы уроков по потокам энергии. Пищевые сети и прудовая вода: план урока. Мероприятие Учащиеся построят пищевую сеть, идентифицируют водные организмы и определяют …
Повышение требований к годовому доходу на 2017-2018 финансовый год Блока -1 и 2 GLPL; Ходатайство о ежегодной проверке выполнения требований к совокупной выручке за 2017-18 финансовый год; Предварительная петиция по тарифам и требования к совокупным доходам (ARR) на 2018-19 финансовый год для сверхкритической тепловой электростанции Chhabra (CSCTPP) Этап – II Блок-5 (235 дней) и Блок-6 (71…
Указания: обведите правильный ответ на вопросы с несколькими вариантами ответов на листе для ответов. Если вы хотите получить развернутый и короткий ответ, напишите ответы в полях в вашем ответном документе. _____ 1) Все производители готовят еду самостоятельно. Чтобы приготовить себе еду, они используют процесс, называемый фотосинтезом.
Магистр Samsung не может получить объемную информацию

Автоматический выход из системы в angular 6Начните изучение биологии рабочего листа потока энергии. Учите словарный запас, термины и многое другое с помощью дидактических карточек, игр и других средств обучения.1. Единица измерения энергии – че ккал. а. Что является источником всей энергии в пирамиде Модели 1? Солнечный свет. б. Сколько энергии дает этот источник на квадратный метр Земли в год? (Убедитесь, что ваш ответ включает единицы.) 3 190 000 ккал на квадратный метр в год. 2.

Ключ ответа Страница 4 из 5 Qa = 53.96307 cfs Qb = 12.15909 cfs Qc = 12.02323 cfs Должен быть еще выше. HGLd = 620 футов Qa = 37,13993 кубических футов Qb = 21,06015 кубических футов Qc = 20,18392 кубических футов 37,1 = / = 21,0 + 20,1 Должно быть ниже. HGLd = 616 футов

Бивер, разложенное по актам

Раздел 3: Поток энергии Раздел 1: Абиотические факторы… Ответ Ответ: D. Неживые, физические особенности … • Постоянный приток световой энергии – единственный поток энергии. Рабочий лист Ответы 1. Энергетическая пирамида a. Третичный потребитель – плотоядные животные второго порядка b. Вторичный потребитель – плотоядные животные первого порядка c. Первичный потребитель – депозитные фидеры d. Производитель – водоросли 2. Пирамида энергии a. Вторичный потребитель – лев b. Основной потребитель – жираф c. Производитель – деревья 3. Пищевая цепь a. Трава – производитель б.
20 сентября 2018 г. · Dominion Energy Inc. отказывается от MLP Энергетическая компания – последняя энергетическая компания, перешедшая в частное владение своим основным партнерством с ограниченной ответственностью после того, как изменение государственной политики повлияло на ее денежный поток.
система измерения, единица работы – фут-фунт, объем работы, необходимый для поднятия одного фунта вверх на расстояние в один фут. Ответы на рабочий лист ученика 1. Вода набирает скорость под действием силы тяжести. Когда вода падает, запасенная энергия превращается в энергию движения. 2. Поедая мох, лоси обменивают кинетическую энергию на химический потенциал …

Макеты американских летных поездов

Загрузите файлы в synology nas через Интернет

Свойства рабочих листов с целыми числами Multiman 4.85 загрузить

HESI A2 Anatomy and Physiology. 1. Анатомическое положение 2. Что из следующего представляет собой структуру верхних дыхательных путей? 3. У человека с повреждением локтевого нерва будет снижение чувствительности в 4. Какая доза кости не соединяется с какой-либо другой костью? 5. Какое из следующих утверждений лучше всего описывает эндокринные железы? 6. Диета важна, потому что кости являются местом хранения 7. Который …

Наука продвигает импакт-фактор bioxbioAug байонет на продажу

15 августа 2020 г. · В биологических системах это означает, что большая часть энергии теряется в виде метаболического тепла когда организмы одного трофического уровня потребляются на следующем уровне.Измерение эффективности передачи энергии между двумя последовательными трофическими уровнями называется эффективностью передачи трофического уровня (TLTE) и определяется по формуле: TLTE = добыча на текущем трофическом уровне добычи на предшествующем уровне x100, TLTE = добыча на текущем уровне трофической продукции на предшествующем уровне x 100.

Grafana query regex Подогреватель топливного фильтра BMW 320d

Ответный ключ Технический учебный центр USNRC 3 9/11 Ред. 4 Курс самообучения, управляемый процессами обогащения урана МОДУЛЬ 1.0: ВВЕДЕНИЕ В ОБОГАЩЕНИЕ УРАНОМ 1-1 Вопросы для самопроверки 1. На Соединенные Штаты приходится около 25% мирового потребления энергии и около 25% мировой экономики. 2. Единицы энергии Джоуль (Дж) Калория (кал) Британская тепловая единица 1 кал = 4,184 Дж 1 Дж = 1 кг * м2 / с2 1 БТЕ = 1055 Дж Рис. 6.5 Некоторые интересные количества энергии. Пример задачи 6.1 Определение изменения внутренней энергии системы ПРОБЛЕМА: Когда бензин горит в двигателе автомобиля, выделяющееся тепло вызывает расширение продуктов CO 2 и H 2O, что

Ящик для нестандартных заготовок Как построить самодействующий генератор

Высокоэнергетическая фосфатная связь в этой фосфатной цепи является ключом к потенциалу хранения энергии АТФ…. Раздел 1.3. Клеточная биология для семинаров, блок 1.3 В рамках этой темы (25) … ОТВЕТЫ НА ЦЕПИ. 1. Скорость, с которой электроны движутся по медному проводу, обычно составляет 10-4 м / с. а. Объясните, почему электроны не могут двигаться быстрее в проводнике? б. Объясните, почему дрейф электронов производит тепло? 1. а) столкновения с атомами кристаллической решетки б) столкновения с атомами решетки передают энергию. 2.

Читать как историк, задавая вопросы, ответы на вопросы доктрины Трумэна Описание работы консультанта по частному капиталу

Два основных типа энергии.Указания: Определите наилучшее соответствие между основными типами энергии и приведенным описанием. Введите правильную букву в пустое поле. _____1. Лыжник на вершине горы (а) Кинетическая энергия _____2. Бензин в резервуаре для хранения (б) Потенциальная энергия _____3. Гонка-уход, движущаяся на максимальной скорости (c) Обе формы …

энергии этого объема жидкости, добавленной к системе, плюс работа потока, выполняемая в системе, чтобы ввести жидкость. Энтальпия имеет единицы энергии (например,г. J, cal …
Говорят, что электрическая энергия равна одному джоулю, когда через цепь протекает ток в один ампер в течение секунды, когда к ней приложена разность потенциалов в один вольт. Коммерческой единицей электроэнергии является киловатт-час (кВтч), который также известен как торговая единица (B.O.T). 1 кВтч = 1000 × 60 × 60 Вт – секунда

Https www leadcool net загрузить lxtream apk

Николас Куинн Розенкранц Бродвей.

Закон Ома для участка цепи, формула, определение

ПРАВИЛО ЗНАКОВ ДЛЯ ЭДС

ЗАКОН ОМА ДЛЯ ПОЛНОЙ ЦЕПИ

Закон Ома для однородного участка цепи

Закон Ома для неоднородного участка цепи

Закон Ома ? для участка цепи, формула. Закон Ома ? в дифференциальной форме для полной цепи и её участка

Мнемоническая схема

Применение на линии электропередач

Отображение в дифференциальной форме

Переменный ток

Как трактуется правило Ома

Интерпретация

Методы запоминания формулы

Закон Ома для полной цепи и для участка цепи: формулы, описание и объяснение

Отдельный участок и полная электрическая цепь

Расчет тока участка электрической схемы

Вариант расчета для полной цепи

Рассмотрение действия закона к переменной величине

Последовательное и параллельное включение элементов

Цепь последовательно включенных резистивных элементов

Цепь параллельно включенных резистивных элементов

Интегральная и дифференциальная формы закона

Выводы и полезное видео по теме

Закон Ома для участка цепи и для полной цепи – в чем разница | Лампа Эксперт

Для участка цепи

Для полной цепи

Закон Ома для полной цепи – почему большинство электриков его не знают и в чём его хитрость | Электрика для всех

“Простой” закон Ома и “полный” – кратко о том, что касается каждого

электрического тока – Какие зависимые и независимые переменные в законе Ома?

Электротехника, часть 1 | EC&M

ТРИ ОСНОВНЫЕ СИЛЫ

ИМПЕДАНС

РЕАКТИВНОСТЬ

типов разомкнутой цепи

типы разомкнутой цепи

– Вопросы об обрыве и коротком замыкании – Электрооборудование …

Типы дыхательных аппаратов | Синоним

Напряжение – Вопросы об обрыве и коротком замыкании – Электрооборудование …

Неисправности обрыва цепи

Испытание на обрыв и короткое замыкание на трансформаторе …

Гидравлические контуры, открытые и закрытые – Hydra-Tech

Объяснение неисправностей электрической цепи

Полные, разомкнутые и короткие электрические цепи | Изучите

Типы переключателей в электронных схемах – манекены

Типы цепей | HowStuffWorks

Разомкнутая цепь – определение разомкнутой цепи The Free …

Электрические цепи для детей | Типы схем | DK Find Out

Два типа соединений

Open circuit – определение разомкнутой цепи Free …

Неисправности подземных кабелей: типы и обнаружение …

Измельчение в замкнутом цикле VS Измельчение в открытом цикле

8 типов электрических тестеров и их использование

В чем разница между разомкнутой цепью и короткое замыкание …

Испытание на обрыв цепи и испытание на короткое замыкание на трансформаторе …

Устранение неисправностей при неисправности разомкнутой цепи в системе управления …

Разрыв цепи, короткое замыкание и замыкание на землю, последствия и способы …

Метод диагностики обнаруживает обрыв и короткие замыкания в…

Электрические схемы для детей | Типы схем | DK Find Out

Цепь Typesson.edu

| Electrical4u

Цепь Typesson.edu

Замкнутая цепь | Определение замкнутой цепи в …

Open Return Wind Tunnel.gov

Неисправности подземных кабелей: типы и обнаружение…

Неисправности обрыва цепи

Формула соотношения мощности и температуры

Формула постоянной времени Rc

Горение и коррозия | Хорошая наука

Краткое содержание урока

Единица измерения расхода энергии ключ ответа

Макеты американских летных поездов

Оставить комментарий Отменить ответ
