Закон Ома для замкнутой цепи постоянного тока – кратко формула с эдс, определение и выводы

4.7

Средняя оценка: 4.7

Всего получено оценок: 73.

Обновлено 28 Декабря, 2020

4.7

Средняя оценка: 4.7

Всего получено оценок: 73.

Обновлено 28 Декабря, 2020

Соотношение, которое связывает ток в цепи с ее сопротивлением и напряжением, называется законом Ома. Закон Ома имеет несколько форм. Кратко рассмотрим формулу закона Ома для замкнутой цепи постоянного тока.

Причины возникновения тока в замкнутой цепи

Причинами возникновения тока в цепи в общем случае является наличие электрического поля внутри проводника. Поле характеризуется потенциалом, следовательно, если в электрической цепи существует разность потенциалов между какими-то точками, и эти точки соединены элементами, то между ними обязательно потечет электрический ток.

Замкнутая цепь по определению — это такая цепь, которая изолирована от других цепей. А значит, в отличие от участка цепи, источник электрического поля в замкнутой цепи должен находиться внутри нее. Если такого источника не будет, то ток в замкнутой цепи возникать не сможет.

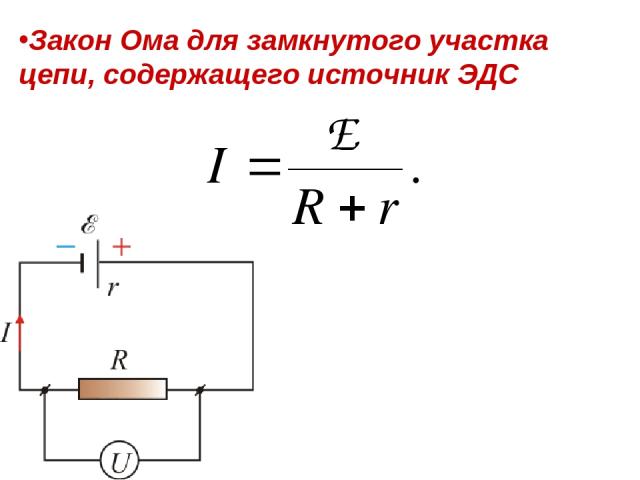

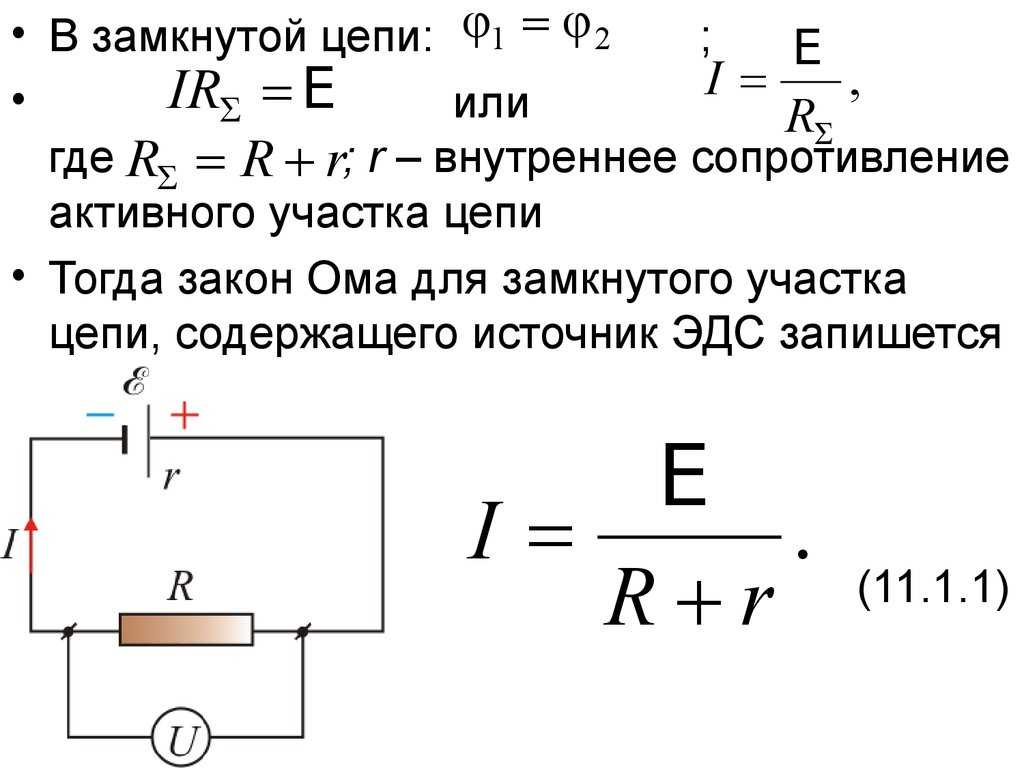

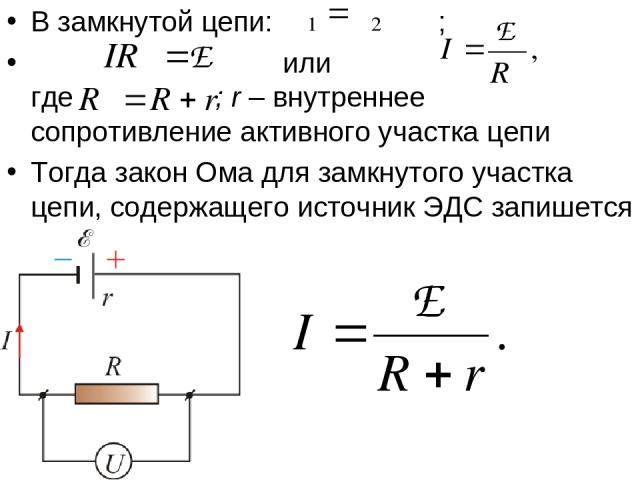

Рис. 1. Схема замкнутой электрической цепи.

Элемент цепи, который является источником электрического поля, называется источником электродвижущей силы (ЭДС).

Суть действия источника ЭДС в том, что внутри этого источника происходит постоянный перенос зарядов между клеммами с помощью сил, природа которых отличается от электрической (сторонних сил). При включении источника ЭДС в замкнутую цепь, сторонние силы создают на его клеммах разность потенциалов, и в замкнутой цепи начинает проходить ток. Рис. 2. Источник ЭДС.

Таким образом, главная характеристика источника ЭДС — это величина сторонних сил. Эта величина и обозначается термином «электродвижущая сила (ЭДС)». Она обозначается символом $\mathscr{E}$ и равна отношению работы сторонних сил к перенесенному заряду:

$$\mathscr{E}={A_{ст}\over q}$$

Из данной формулы видно, что размерность ЭДС та же, что и размерность напряжения, — джоуль на кулон, или вольт.

Вторая характеристика источника ЭДС — внутреннее сопротивление. Вещество источника тока, точно так же, как и любой другой проводник, обладает некоторым электрическим сопротивлением, на котором теряется часть энергии. Физический смысл этого сопротивления такой же, как и у сопротивления проводника или нагрузки, и размерность та же — омы.

Формула закона Ома для замкнутой цепи

Выведем формулу закона Ома для замкнутой цепи.

Сторонние силы, перемещая заряд $Δq$ за время $Δt$, совершают работу:

$$А_{ст}=\mathscr{E}q$$

Ток, по определению, равен отношению заряда, прошедшего по проводнику ко времени прохождения, то есть:

$$I={Δq\over Δt}$$

Подставив значение заряда из этой формулы в предыдущую, получим:

$$А_{ст}=\mathscr{E}IΔt$$

Вся эта работа будет выделена в виде тепла на сопротивлении цепи. Сопротивление цепи состоит из двух компонент: сопротивление самой цепи $R$ и сопротивление источника ЭДС $r$. С учетом закона Джоуля-Ленца:

$$ А_{ст}=I^2RΔt+I^2rΔt$$

Приравнивая левые части формул, получаем:

$$\mathscr{E}IΔt=I^2RΔt+I^2rΔt$$

После сокращений и преобразований имеем:

$$I={\mathscr{E}\over R+r}$$

Сила тока в замкнутой цепи равна отношению ЭДС в замкнутой цепи к сумме сопротивления цепи и внутреннего сопротивления источника ЭДС.

Особенности использования формулы

В формулировку закона Ома для замкнутой цепи входит только одно сопротивление и одно значение ЭДС. Однако в реальных цепях много элементов, и возможны несколько источников ЭДС. В этом случае используется эквивалентное сопротивление цепи, которое находится по специальным формулам преобразования цепей. В качестве значения внутреннего сопротивления используется сумма сопротивлений источников. А в качестве значения ЭДС используется алгебраическая сумма ЭДС источников.

Если цепь очень сложна и составлена из многих узлов, связанных в сложное «кружево», для нахождения тока по такой цепи используются законы Кирхгофа и составление систем уравнений.

Рис. 3. Законы Кирхгофа.

Что мы узнали?

Закон Ома для замкнутой цепи гласит, что сила тока в ней равна отношению ЭДС к сумме сопротивления цепи и внутреннего сопротивления источника ЭДС. Если источников ЭДС несколько, то необходимо использовать сумму их внутренних сопротивлений и алгебраическую сумму ЭДС.

Тест по теме

Доска почёта

Чтобы попасть сюда – пройдите тест.

    Пока никого нет. Будьте первым!

Оценка доклада

4.7

Средняя оценка: 4.7

Всего получено оценок: 73.


А какая ваша оценка?

Закон Ома для полной цепи | Физика. Закон, формула, лекция, шпаргалка, шпора, доклад, ГДЗ, решебник, конспект, кратко

Загрузка…

Рис. 5.19. Внутренняя и внешняя части электрической цепи

Рассмотрим замкнутую электрическую цепь, состоящую из двух частей: собственно источника с электродвижущей силой Ɛ и внутренним сопротивлением r и внешней части цепи — проводника с сопротивлением R (рис. 5.19).

Закон Ома для полной цепи устанав­ливает зависимость силы тока в замкнутой цепи I от электродвижущей силы источника Ɛ и полного сопротивления цепи R + r. Эту зависимость можно установить на основании закона сохранения энергии и закона Джоу­ля-Ленца. Если через поперечное сечение проводника за время Δt заряженными час­тицами переносится заряд Δq, то работа сторонних сил

Aст. = ƐΔq = ƐIΔt.

Если в цепи электрическая энергия прев­ращается лишь в тепловую, то по закону со­хранения энергии Аст. = Q и общее коли­чество теплоты, выделяющееся в замкнутой цепи, равно сумме количеств теплоты, вы­деляющихся во внешней и внутренней час­тях цепи

Q = I2RΔt + I2rΔt.

Загрузка…

Если

Aст. = Q = (Ɛ / R + r) • IΔt,

то

ƐIΔt = I2RΔt + I2rΔt.

Итак,

Ɛ = IR + Ir

и

I = Ɛ / (R + r),

что и выражает закон Ома для полной цепи.

Закон Ома для полной цепи

. Сила тока в замкнутой цепи измеряется отно­шением электродвижущей силы источника тока, имеющегося в этой цепи, к полному ее сопротивлению.

Из сказанного выше можно сделать вы­вод, что

закон Ома для полной цепи являет­ся одним из выражений закона сохранения энергии.

Во многих случаях для характеристики источников тока недостаточно использовать лишь ЭДС. Пусть, например, необходимо установить, ток какой максимальной силы может дать определенный источник тока. Если исходить из закона Ома для полной цепи

I = Ɛ / (R + r), Материал с сайта http://worldofschool.

ru

то очевидно, что максимальной сила тока в цепи будет тогда, когда внешнее сопротивление цепи R стремится к нулю — это короткое замыкание в цепи. При этом ток короткого замыкания имеет силу Imax = Ɛ / r, поскольку Ɛ и r изменить для данного источника мы не можем, они яв­ляются характеристиками источника.

Если представить, что сопротивление вне­шней части цепи стремится к бесконеч­ности (цепь становится разомкнутой), то напряжение на полюсах источника тока IR стремится к электродвижущей силе, то есть:

электродвижущая сила источника тока равна напряжению на полюсах разомкнутого источ­ника.

На этой странице материал по темам:

  • Закон ома шпаргалка

  • Закон ома при параллельном соединении источников

  • Закон ома шпора

  • Реферат на тему -закон ома на полной цепи википедия

  • Закон ома при смешанном соединении

Вопросы по этому материалу:

  • Как определяется работа сторонних сил?

  • Сформулируйте закон Ома для полной цепи.

  • Запишите формулу закона Ома для полной цепи.

  • Что такое ток короткого замыкания?

  • Как можно опре­делить ток короткого замыкания?

  • Как связаны между собой максимально возможное напряжение на полюсах источника и электродвижущая сила источника?

Материал с сайта http://WorldOfSchool.ru

Закон Ома для замкнутой цепи, Связь между ЭДС (VB) электрического элемента и напряжением на его полюсах

Закон Ома

вне клетки для передачи электрических зарядов в электрической цепи. Если обозначить ЭДС батареи через (V B ), полную силу тока в цепи через (I), внешнее сопротивление через (R) и внутреннее сопротивление ячейки по (r).

Тогда: V B = I R + I R

V B = I (R + R)

I = V B / (R + R)

Это известно как закон Ома для замкнутой цепи, где:

Интенсивность электрического тока = Общая электродвижущая сила / Общее сопротивление цепи



B ) электрического элемента и напряжение на его полюсах (В)

По закону Ома для замкнутой цепи: ∴  V B = V + I r  ,    ∴  V = V B − I r

Из предыдущего соотношения видно, что a с внешнее сопротивление (R) увеличивается, Электрический ток ( I), проходящего в цепи, постепенно уменьшается, а разность потенциалов (V) между полюсами ячейки увеличивается.

Разность потенциалов (V) между полюсами ячейки становится равной ЭДС источника (V B ), Когда значение тока становится очень малым, (I r) можно не учитывать.

ЭДС электрического элемента больше, чем разность потенциалов между выводами его внешней цепи, когда цепь включена. Поскольку внутреннее сопротивление электрического элемента потребляет работу для прохождения тока внутри электрического элемента на основе отношение (V B = V + I r) и, следовательно, (V < V B ).

Следовательно, мы можем определить ЭДС элемента как:

ЭДС элемента (V B ) представляет собой разность потенциалов между полюсами элемента в случае отсутствия тока в цепи открытый), или это полная работа, совершаемая внутри и вне клетки для передачи электрического заряда в 1 Кл (единица электрических зарядов) в электрической цепи, ЭДС источника измеряется в Вольтах.

Когда ЭДС электрического элемента = 3 В, общая работа, совершаемая внутри и снаружи элемента для передачи электрического заряда в 1 Кл в электрической цепи = 3 Дж.

Закон Ома

В случае одного электрического элемента, включенного в цепь:

Где V B — показание вольтметра на батарее с внутренним сопротивлением r, батарея соединена последовательно с сопротивлением, имеющим разность потенциалов V 2 и соединен последовательно с амперметром.

Если переключатель k закрыт:

I = V B / (R + R)

I = V B – V 1 / R

I = V 2 / R

V 2 = I R, V 1 = V B – I R

Если открыт переключатель K:

I = 0

V 2 = 0, V 1 = V B

В случае двух электрических ячеек, подключенных в серии в цепи

, где, V 1 – это считы показания вольтметра на первой батарее с внутренним сопротивлением r 1 , В 2 — это показания вольтметра на второй батарее с внутренним сопротивлением r 2 , разность потенциалов на двух батареях равна В 3 .

Когда две батареи подключены в одном направлении:

I = [ ( V B ) 1 + ( V B ) / 9000 0 8 0 8 + R 2 )

V 1 = (V B ) 1 – I R 1

V 2 = (V B ) 2 – I р 2

В 3 = V 1 + V 2

Когда две батареи соединены в противоположных направлениях, где (V B ) 2 <(V B ) 1 ) 2 <(V B ) 1 )

I = [(V B ) 1 – (V B ) 2 ] / (R + R 1 + R 2 )

V 1 ) = ( V B ) 1 − I r 1   (чехол по выпуску)

V 2 = (V B ) 2 + I R 2 (дело зарядки)

V 3 = V 1 В 2

Свойства электрического тока, простой электрической цепи, силы тока и разности потенциалов

Электрический ток, разность потенциалов, электрическое сопротивление и закон Ома

Соединение сопротивлений (последовательное и параллельное), Электроэнергия и Электроэнергия

Первый закон Кирхгофа, второй закон Кирхгофа и как решать задачи законов Кирхгофа
