Ограничения и применение закона Ома

Закон Ома представляет собой взаимосвязь между тремя физическими явлениями: током, напряжением и сопротивлением. Это соотношение было введено немецким физиком Джорджем Симоном Омом. Вот почему этот закон известен как закон Ома. В нем говорится, что величина постоянного тока через большое количество материалов прямо пропорциональна разности потенциалов или напряжению на материалах. Так, если напряжение V (в вольтах) между двумя концами провода, сделанного из одного из этих материалов, утроить, то и ток I (в амперах) также утроится; и отношение V/I остается постоянным. Отношение V/I для данного куска материала называется его сопротивлением R и измеряется в единицах, называемых омами.

• Ток: Ток определяется как поток положительного заряда от источника к источнику отрицательного заряда. Единицами тока являются Кл/с для количества заряда (Кл/Колумб), который проходит в единицу времени (секунду). Ампер (А) — общепринятая единица измерения тока, равная 1 Кл/с, а символ тока — I.
• Напряжение: одного атома к другому в том же направлении. Его также называют разностью потенциалов. Напряжение измеряется в единицах Вольт (В).
• Сопротивление: Электрическое сопротивление объекта является мерой его сопротивления потоку электрического тока. Его обратной величиной является электрическая проводимость. Единицей сопротивления является Ом.

Для любых значений тока, напряжения и сопротивления закон Ома определяется как:

В = I·R

При постоянной температуре ток через идеальный резистор прямо пропорциональна приложенному к резистору напряжению. Константа пропорциональности записывается как R, и это значение сопротивления резистора.

Основным критерием для закона Ома является поддержание постоянного сопротивления, потому что постоянной пропорциональности в соотношении является сопротивление R. Но мы знаем, что изменение температуры влияет на значение сопротивления, поэтому во время экспериментов по закону Ома сопротивление должно оставаться постоянным. по закону температура считается постоянной.

Ограничения закона Ома

1. Закон Ома неприменим для односторонних электрических элементов, таких как диоды и транзисторы, поскольку они пропускают ток только в одном направлении.
2. Для нелинейных электрических элементов с такими параметрами, как емкость, сопротивление и т. д., напряжение и ток не будут постоянными во времени, что затрудняет использование закона Ома. Нелинейные элементы – это элементы, ток которых не точно пропорционален приложенному напряжению, что означает, что значение сопротивления этих элементов изменяется при различных значениях напряжения и тока. Примерами нелинейных элементов являются тиристор, электрическая дуга и т. д.
3. Отношение между V и I зависит от знака V (+ или -). Другими словами, если I представляет собой ток для определенного V, то изменение направления V на противоположное при неизменной его величине не приводит к возникновению тока той же величины, что и I в противоположном направлении. Это происходит, например, в случае диода.
4. Закон Ома применим только к металлическим проводникам. Так что в случае с неметаллическими проводниками это не сработает.

Применение закона Ома в повседневной жизни

Закон Ома может определять напряжение, приложенное к цепи, значение сопротивления и ток, протекающий по цепи. С помощью трех приведенных выше значений мы можем найти значение других факторов, таких как удельное сопротивление и многие другие. Некоторые ежедневные применения закона Ома:

• В предохранителях: Для защиты цепи используются плавкие предохранители и автоматические выключатели. Они соединены последовательно с электрическими приборами. Закон Ома позволяет найти значение тока, который может протекать через предохранители. Если значение тока слишком велико, то это может повредить цепь и даже привести к взрыву электронного устройства.
• Чтобы узнать потребляемую мощность: Электрические нагреватели имеют металлическую катушку с высоким сопротивлением, которая пропускает через себя определенное количество тока для обеспечения необходимого тепла. С помощью этого закона определяется мощность, которую необходимо отдать нагревателям.
• Для управления скоростью вентиляторов: Сдвинув регулятор до конца от начала, мы можем регулировать скорость вентиляторов в наших домах. Управляя сопротивлением с помощью регулятора, здесь управляется ток, протекающий через вентилятор. Мы можем измерить сопротивление, ток и, следовательно, мощность, протекающую по закону Ома, для любого конкретного значения входа.
• Для определения размера резисторов: Электрические приборы, такие как электрические чайники и утюги, имеют внутри много резисторов. Чтобы обеспечить необходимое количество тепла, резисторы ограничивают величину тока, который может протекать через них. По закону Ома определяют номиналы входящих в них резисторов.

Примеры задач

Задача 1. Какова сила тока в лампочке мощностью 75 Вт, подключенной к сети 120 В?

Решение:

Мы задали значение мощности (P = 75 Вт) и значение напряжения (V = 120 В).

Мы хотим найти значение тока I.

Используя закон Ома,

P = IV

или

I = P / V

  = 75 / 120

  = 0,625 А.

Проблема 2: Если сопротивление электрического утюга равно 100 Ом и через сопротивление протекает ток силой 4,2 А. Найдите напряжение между двумя точками.

Решение:

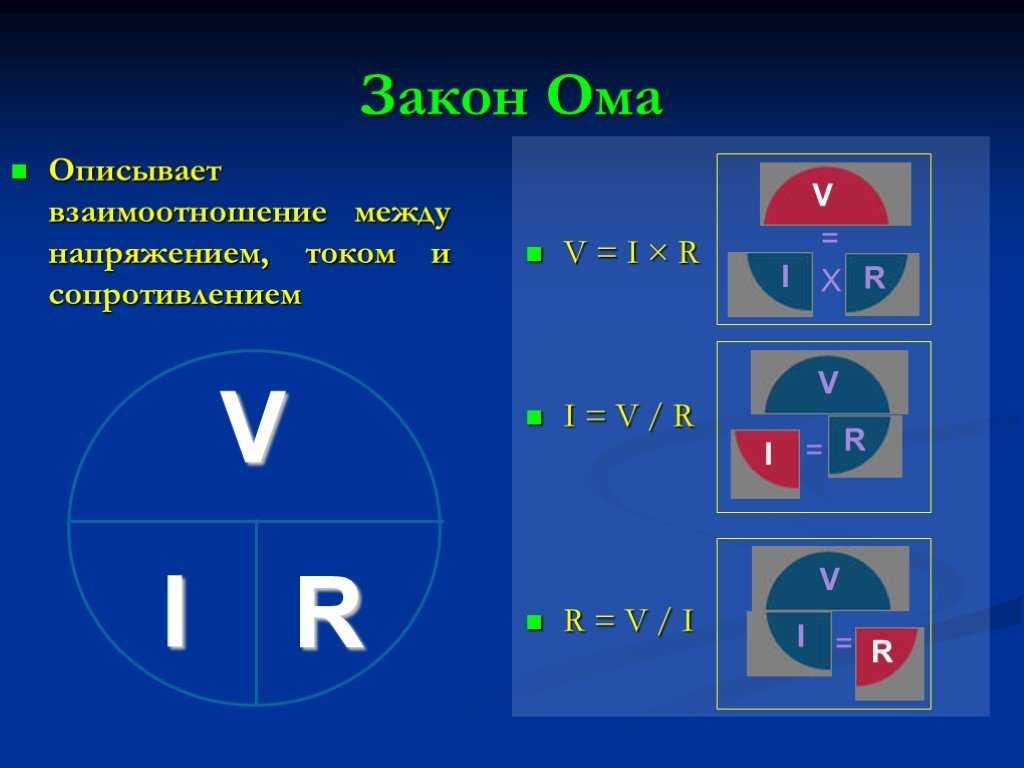

Если нас попросят рассчитать значение напряжения с данными нам значением тока и сопротивления, то замкните V в треугольнике. Теперь у нас остались I и R или, точнее, I × R.

Таким образом, мы используем следующую формулу для расчета значения V:

V = I × R

Подставляя значения в уравнение, мы получаем

В = 4,2 А × 100  = 420 В

В = 420 В

Проблема 3. Источник ЭДС 10,0 В подключен к чисто резистивному электроприбору. Через него протекает электрический ток силой 1,0 А. Считайте, что проводящие провода не имеют сопротивления. Рассчитайте сопротивление, оказываемое электроприбором.

Решение:

Когда нас просят найти значение сопротивления при данных значениях напряжения и силы тока, то мы покрываем R треугольником. Это оставляет нам только V и I, точнее V / I.

Подставляя значения в уравнение, получаем

R = V / I

R = 10 В / 1 A = 10 Ом

R = 10 Ом

Задача 4. Найдите ток I через резистор сопротивления r = 3 Ом, если напряжение на резисторе составляет 9 В.

Решение:

Заменитель R на 2 и V на 6 в законе ома V = R I.

9 = 3 I

Решите для I,

I = 9/3 = 3 A

Задача 5. В приведенной ниже цепи резисторы R1 и R2 соединены последовательно и имеют сопротивление 5 Ом и 10 Ом соответственно. Напряжение на резисторе R ₁ равно 4 В. Найти ток, протекающий через резистор R2, и напряжение на том же резисторе.

Решение:

Мы используем закон Ома V = RI, чтобы найти ток I1, проходящий через R1.

4 = 5 I ₁

Найдите I ₁

I ₁ = 4 / 5 = 0,8 А

Два резистора включены последовательно, поэтому через них проходит один и тот же ток. Отсюда ток I ₂ через R ₂ равно 0,8 А.

Теперь воспользуемся законом Ома, чтобы найти напряжение V ₂ на резисторе R ₂ .

В ₂ = R ₂ I ₂ = 10 (0,8) = 8 В

Задача 6: В цепи ниже резисторов R ₁ и R ₂ включены параллельно и имеют сопротивление 8 Ом и 4 Ом соответственно. Ток, протекающий через R ₁ , равен 0,2 А. Найти напряжение на резисторе R ₂ и ток, протекающий через тот же резистор.

Решение:

Используйте закон Ома V = RI, чтобы найти напряжение V1 на резисторе R ₁ .

В ₁ = 8 (0,2) = 1,6 В

Напряжение на резисторе R ₁ и напряжение на резисторе R ₂ одинаковы, поскольку R ₁ и R ₂ подключены параллельно.

Теперь воспользуемся законом Ома, чтобы найти ток I ₂ , проходящий через резистор R ₂ .

1,6 = 4 I ₂

Решите для I ₂

I ₂ = 1,6 / 4 = 0,4 А

Задача 7. Ток, проходящий через резистор в цепи, равен 0,01 А при напряжении на том же резисторе равно 5 В. Какой ток проходит через этот резистор при напряжении на нем 7,5 В?

Решение:

Используйте закон Ома V = R I, чтобы найти резистор R в этой цепи.
