(PDF) Электромагнитная гравитация Часть 3. Electromagnetic field

68

Литература

1. Пакулин В.Н. Структура поля и вещества. СПб, НТФ «Истра», 2007.

2. Дж. К. Максвелл, Динамическая теория электромагнитного поля, часть IY.

Избранные сочинения по теории электромагнитного поля. ГИТТЛ, М.,1952.

3. Максвелл Джеймс К., Трактат об электричестве и магнетизме в 2-х томах.

Изд. Наука, Москва, 1992.

4. Фейнман Р., Р. Лейтон, М. Сэндс. Фейнмановские лекции по физике. Том

6. Изд. «Мир», М., 1966, с.294.

5. Pakulin Valeriy. Structure of Matter. Vortex Model of Microworld. ISBN 978-5-

903247-27-8 Research Firm “ISTRA”, St-Petersburg, 2010.

6. Пакулин В.Н., Развитие материи. Вихревая модель микромира, НПО

«Стратегия будущего», ISBN 978-5-903247-49-2, 120 c., СПб, 2011.

7. Pakulin Valeriy. Structure of Matter. Vortex Model of Gravitation. ISBN 978-3-

659-49678-3. Lambert Academic Publishing, Ger. , 2013.

8. Пакулин В.Н., Структура материи. Вихревая модель микромира. Филосо-

фия и космология. ISSN2307-3705. Международное философско-космоло-

гическое общество. Киев, 2014.

9. Пакулин В.Н. Структура материи. ISBN 978-3-659-66577-6. Lambert Aca-

demic Publishing, 2014.

10. Пакулин В.Н. Структура поля и вещества. М., Берлин: Директ-Медиа, 2017,

209, ISBN 978-5-4475-8892-2. Книга выложена на сайте http://gravity.spb.ru

11. Фейнман Р., Р. Лейтон, М. Сэндс. Фейнмановские лекции по физике. Том

5. Электричество и магнетизм, с.289. Изд. «Мир», М., 1966.

12. Пакулин В.Н. Новая физика. Часть 1. Образование поля и вещества.

Структура частиц. ISBN 978-3-330-05604-6, Lambert Acad. Publishing, 2018.

13. Пакулин В.Н. Новая физика. Часть 2. Фундаментальные взаимодействия.

ISBN 978-613-9-57749-1, Lambert Academic Publishing, 2018.

14. Л.Д. Ландау и Е.М. Лифшиц. Теория поля, изд. 3, ГИФМЛ, М. ,1960, с.195.

15. Патент США №725605 от 14.04.1903 г.

16. «Pioneer Radio Engineer Gives Views on Power», New York Herald Tribune,

11-сентября 1932 г.

17. United States Patent # 6,486,846 – EH antenna, 2002.

гамма в тесла [Тл] • Конвертер магнитной индукции • Магнитостатика, магнетизм и электродинамика • Компактный калькулятор • Онлайн-конвертеры единиц измерения

Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер площадиКонвертер объема и единиц измерения в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления.Конвертер единиц измерения количества информацииКурсы валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыКонвертер вращающего моментаКонвертер удельной теплоты сгорания (по массе)Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему)Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер плотности потока массыКонвертер молярной концентрацииКонвертер массовой концентрации в раствореКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер паропроницаемостиКонвертер плотности потока водяного параКонвертер уровня звукаКонвертер чувствительности микрофоновКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с возможностью выбора опорного давленияКонвертер яркостиКонвертер силы светаКонвертер освещённостиКонвертер разрешения в компьютерной графикеКонвертер частоты и длины волныОптическая сила в диоптриях и фокусное расстояниеОптическая сила в диоптриях и увеличение линзы (×)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряжённости электрического поляКонвертер электростатического потенциала и напряженияКонвертер электрического сопротивленияКонвертер удельного электрического сопротивленияКонвертер электрической проводимостиКонвертер удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер реактивной мощностиКонвертер Американского калибра проводовУровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения объема лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева

Обмотка, якорь, ярмо и контакты электромеханического реле

Общие сведения

Удивительным образом идеи одного человека могут повлиять на последующее развитие человеческого общества в целом. Таким человеком был Майкл Фарадей, не слишком разбирающийся в хитросплетениях современной ему математики, но прекрасно понимающий физический смысл известных к тому времени сведений о природе электричества и магнетизма благодаря выдвинутой им концепции полевых взаимодействий.

Слева направо: Андре-Мари Ампер, Карл Фридрих Гаусс, Хендрик Антон Лоренц, Ханс Кристиан Э́рстед, Ипполит Пикси; источник: Wikimedia.org

Существованию современного общества, основанного на использовании электричества, магнетизма и электродинамики, мы обязаны целой плеяде замечательных учёных. Среди них надо отметить Ампера, Эрстеда, Генри, Гаусса, Вебера, Лоренца и, безусловно, Максвелла. В конечном итоге они свели науку об электричестве и магнетизме в единую картину, которая послужила основой целой когорте изобретателей, создавших своими творениями предпосылки для появления современного информационного общества.

В аккумуляторных дрелях обычно используется универсальный двигатель, который может работать как на постоянном, так и на переменном токе

Мы живём в окружении электродвигателей и генераторов: они наши первые помощники на производстве, на транспорте и в быту. Любой уважающий себя человек не мыслит существования без холодильника, пылесоса и стиральной машины. В приоритете также микроволновая печь, фен, кофемолка, миксер, блендер и — предел мечтаний — электромясорубка и хлебопечка. Безусловно, кондиционер тоже страшно полезная штука, но если нет средств для его приобретения, то сойдёт и простой вентилятор.

У некоторых мужчин запросы несколько скромнее: пределом мечтаний самого неумелого мужчины является электродрель. Некоторые из нас, безуспешно пытаясь завести автомобиль в сорокаградусный мороз и безнадежно терзая стартер (тоже электродвигатель), втайне мечтают о приобретении машины производства Tesla Motors на электродвигателях и аккумуляторах, чтобы забыть навсегда о проблемах бензиновых и дизельных моторов.

Электродвигатели повсюду: они поднимают нас в лифте, они перевозят нас в метро, электричках, трамваях, троллейбусах и скоростных поездах. Они доставляют нам воду на этажи небоскрёбов, приводят в действие фонтаны, откачивают воду из шахт и колодцев, прокатывают сталь, поднимают тяжести, работая в различных кранах. И делают очень много других полезных дел, приводя в движение станки, инструменты и механизмы.

Даже экзоскелеты для людей с ограниченными возможностями и для военных выполнены с использованием электродвигателей, не говоря уже о целой армии промышленных и исследовательских роботов.

Сегодня электродвигатели трудятся в космосе — достаточно вспомнить марсоход Curiosity. Они трудятся на земле, под землёй, на воде, под водой и даже в воздухе — не сегодня, так завтра (статья написана в ноябре 2015 г.) самолёт Solar Impulse 2 наконец-то закончит своё кругосветное путешествие, а беспилотным летательным аппаратам на электродвигателях уж просто несть числа. Недаром вполне серьёзные корпорации сейчас трудятся над сервисами доставки почтовых отправлений с помощью беспилотных летательных аппаратов.

Историческая справка

Этот дизель-генератор мощностью 12,5 кВт из экспозиции Военного музея связи и электроники в г. Кингстоне, Онтарио, использовался на радиостанциях при освоении канадского севера

Построенная в 1800 году итальянским физиком Алессандро Вольта химическая батарея, названная впоследствии по имени изобретателя «вольтов столб», воистину оказалась «рогом изобилия» для учёных. Она позволяла приводить в движение электрические заряды в проводниках, то есть создавать электрический ток. Новые открытия с использованием вольтова столба непрерывно следовали одно за другим в различных областях физики и химии.

Например, английский учёный сэр Гемфри Дэви в 1807 году, изучая электролиз расплавов гидроксидов натрия и калия, получил металлический натрий и калий. Ранее, в 1801году, он же открыл электрическую дугу, хотя русские считают её первооткрывателем Василия Владимировича Петрова. Петров в 1802 году описал не только саму дугу, но и возможности её практического применения для целей плавки, сварки металлов и восстановления их из руд, а также освещения.

Слева направо: Майкл Фарадей, Вильгельм Эдуард Вебер, Петер Барлоу, Джозеф Генри, Джеймс Кларк Максвелл

Но самое важное открытие совершил датский физик Ханс Кристиан Эрстед: 21 апреля 1820 года во время демонстрации опытов на лекции он заметил отклонение стрелки магнитного компаса при включении и отключении электрического тока, протекающего через проводник в виде проволоки. Так впервые была подтверждена взаимосвязь между электричеством и магнетизмом.

Следующий шаг сделал французский физик Андре Мари Ампер несколько месяцев спустя после знакомства с опытом Эрстеда. Любопытен ход рассуждений этого учёного, изложенных в сообщениях, направленных им одно за другим во Французскую академию наук. Сначала, наблюдая поворот стрелки компаса у проводника с током, Ампер предположил, что магнетизм Земли тоже вызван токами, обтекающими Землю в направлении с запада на восток. Отсюда им был сделан вывод, что магнитные свойства тела могут быть объяснены циркуляцией внутри него тока. Далее Ампер довольно смело заключил, что магнитные свойства любого тела определяются замкнутыми электрическими токами внутри него, а магнитное взаимодействие обусловлено не особыми магнитными зарядами, а просто движением электрических зарядов, т. е. током.

Ампер тут же занялся экспериментальным исследованием этого взаимодействия и установил, что проводники с током, текущим в одном направлении притягиваются, а в противоположном — отталкиваются. Взаимно перпендикулярные проводники не взаимодействуют друг с другом.

Трудно удержаться, чтобы не привести открытый Ампером закон в его собственной формулировке:

«Сила взаимодействия движущихся зарядов пропорциональна произведению этих зарядов, обратно пропорциональна квадрату расстояния между ними, как и в законе Кулона, но, сверх того, ещё зависит от скоростей этих зарядов и направления их движения».

Очень простой электродвигатель из куска проволоки и сильного магнита, извлеченного из старого жесткого диска

Так в физике были открыты фундаментальные силы, зависящие от скоростей.

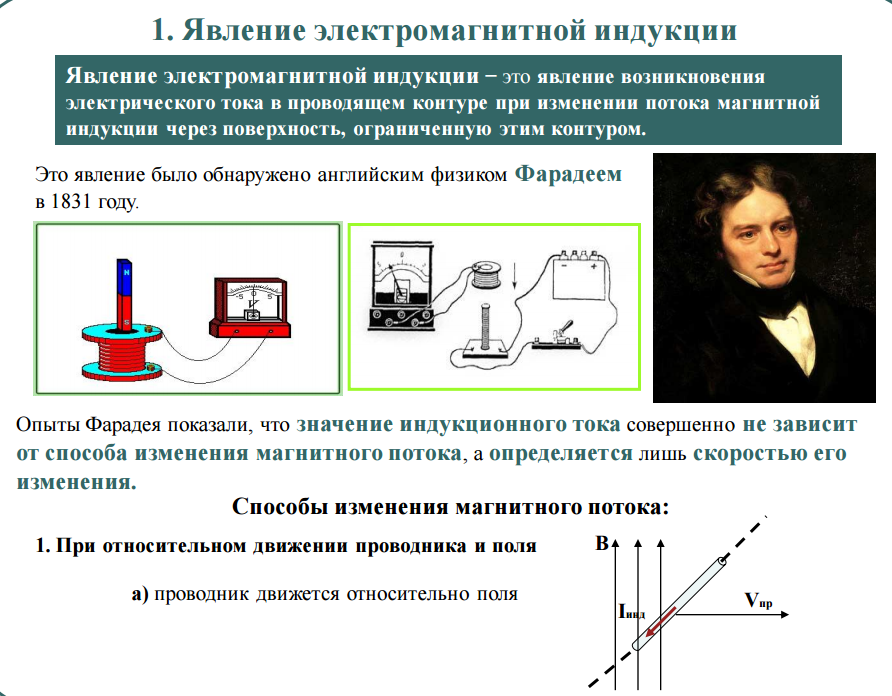

Но настоящим прорывом в науке об электричестве и магнетизме стало открытие Майклом Фарадеем явления электромагнитной индукции — возникновение электрического тока в замкнутом контуре при изменении магнитного потока, проходящего через него. Независимо от Фарадея явление электромагнитной индукции было также открыто Джозефом Генри в 1832 году, попутно открывшим явление самоиндукции.

Публичная демонстрация Фарадеем 29 августа 1831 года была выполнена на изобретённой им установке, состоящей из вольтова столба, выключателя, железного кольца, на котором были намотаны на противоположных сторонах две одинаковые катушки из медного провода. Одна из катушек через выключатель подключалась к батарее, к концам другой был подключён гальванометр. При включении и отключении тока гальванометр фиксировал появление тока разного направления во второй катушке.

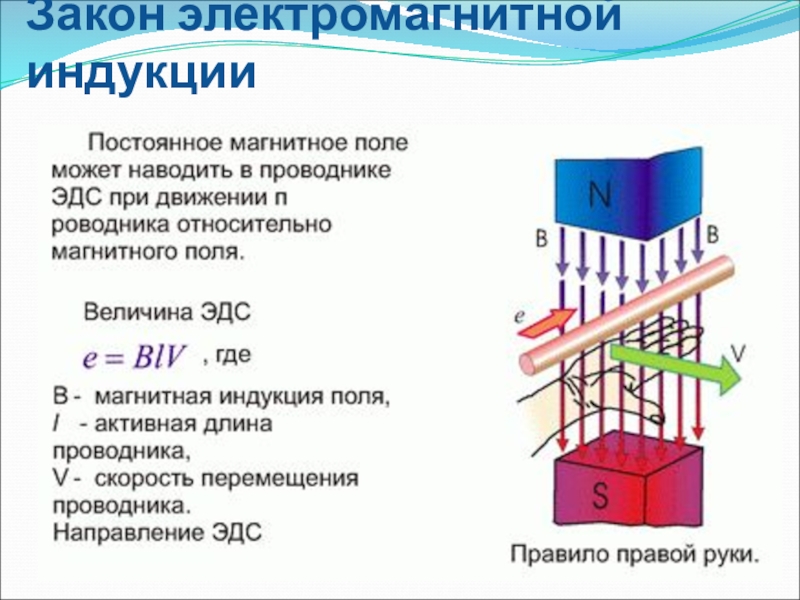

В опытах Фарадея электрический ток, названный индукционным током, появлялся и при внесении магнита внутрь катушки или его выдвижения из катушки, нагруженной на измерительную цепь. Аналогично, ток появлялся и при внесении/выдвижении меньшей катушки с током внутрь/из большой катушки из предыдущего опыта. Причём направление индукционного тока менялось на противоположное при внесении/выдвижении магнита или малой катушки с током в соответствии с правилом, сформулированным русским учёным Эмилем Христиановичем Ленцем. в 1833 году.

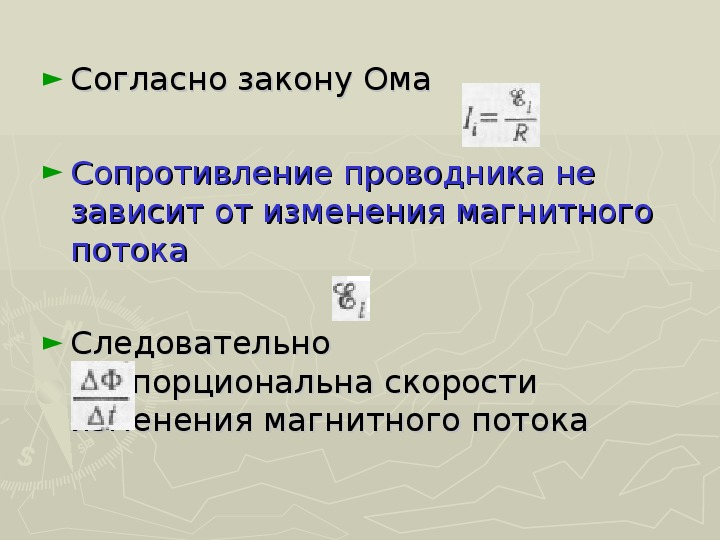

На основании произведённых опытов Фарадей вывел закон для электродвижущей силы, впоследствии названный его именем.

Идеи и результаты экспериментов Фарадея были переосмыслены и обобщены другим великим соотечественником — гениальным английским физиком и математиком Джеймсом Клерком Максвеллом — в его четырёх дифференциальных уравнениях электродинамики, названных позднее уравнениями Максвелла.

Надо отметить, что в трёх из четырёх уравнений Максвелла фигурирует магнитная индукция в виде вектора магнитного поля.

Магнитная индукция. Определение

Биполярный шаговый двигатель состоит из ротора в форме постоянного магнита и статора, в котором находятся две обмотки с сердечниками, образующие электромагниты

Магнитная индукция — это векторная физическая величина, являющаяся силовой характеристикой магнитного поля (его действия на заряженные частицы) в данной точке пространства. Она определяет, с какой силой F магнитное поле действует на заряд q, движущийся со скоростью v. Обозначается латинской буквой В (произносится как вектор Б) и сила рассчитывается по формуле:

F = q [v∙B]

где F —сила Лоренца, действующая со стороны магнитного поля на заряд q; v — скорость движения заряда; B — индукция магнитного поля; [v × B] — векторное произведение векторов v и B.

Алгебраически выражение может быть записано в виде:

F = q∙v∙B∙sin α

где α — угол между векторами скорости и магнитной индукции. Направление вектора F перпендикулярно им обоим и направлено по правилу левой руки.

Магнитная индукция является основной фундаментальной характеристикой магнитного поля, аналогичной вектору напряжённости электрического поля.

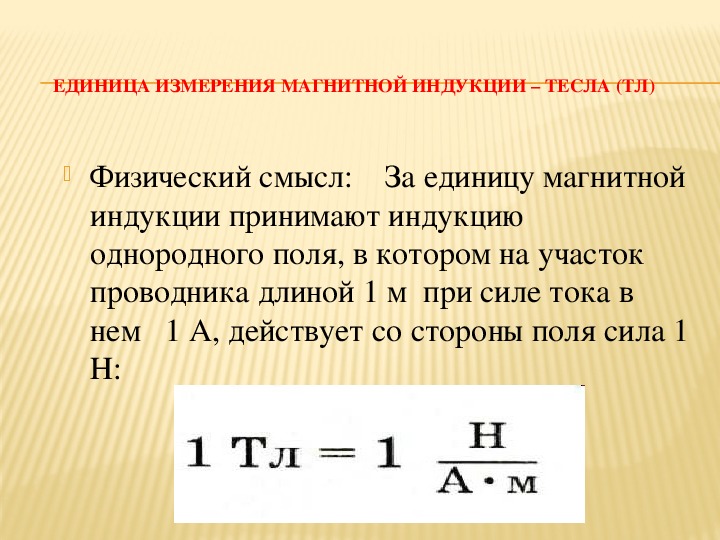

В Международной системе единиц СИ магнитная индукция поля измеряется в теслах (Тл), в системе СГС — в гауссах (Гс)

1 Тл = 10⁴ Гс

С другими величинами измерения магнитной индукции, применяемыми в различных приложениях, и их переводами из одной величины в другую, можно ознакомиться в конвертере физических величин.

Измерительные приборы для измерения величины магнитной индукции называются тесламетрами или гауссметрами.

Магнитная индукция поля. Физика явлений

В зависимости от реакции на внешнее магнитное поле, все вещества делятся на три группы:

Динамический громкоговоритель, используемый в системных блоках настольных компьютеров; звук создается за счет перемещения звуковой катушки с током в магнитном поле постоянного магнита; катушка соединена с диффузором, который преобразует ее колебания в звуковые колебания воздуха

  • Диамагнетики
  • Парамагнетики
  • Ферромагнетики

Термины диамагнетизм и парамагнетизм были введены Фарадеем в 1845 году. Для количественной оценки этих реакций введено понятие магнитной проницаемости. В системе СИ введена абсолютная магнитная проницаемость, измеряемая в Гн/м, и относительная безразмерная магнитная проницаемость, равная отношению проницаемости данной среды к проницаемости вакуума. У диамагнетиков относительная магнитная проницаемость несколько меньше единицы, у парамагнетиков — несколько больше единицы. У ферромагнетиков магнитная проницаемость значительно больше единицы и носит нелинейный характер.

Явление диамагнетизма заключается в способности вещества противодействовать воздействию внешнего магнитного поля за счёт намагничивания против его направления. То есть, диамагнетики отталкиваются магнитным полем. При этом атомы, молекулы или ионы диамагнетика приобретают магнитный момент, направленный против внешнего поля.

Явление парамагнетизма заключается в способности вещества намагничиваться при воздействии внешнего магнитного поля. В отличие от диамагнетиков, парамагнетики втягиваются магнитным полем. При этом атомы, молекулы или ионы парамагнетика приобретают магнитный момент в направлении, совпадающем с направлением внешнего магнитного поля. При снятии поля парамагнетики не сохраняют намагниченность.

Визуализация информации на карте с магнитной полосой с помощью магнитной пленки-визуализатора и магнитного тонера для лазерного принтера

Явление ферромагнетизма заключается в способности вещества спонтанно намагничиваться при отсутствии внешнего магнитного поля или намагничиваться под воздействием внешнего магнитного поля и сохранять намагниченность при снятии поля. При этом большинство магнитных моментов атомов, молекул или ионов параллельны друг другу. Такой порядок сохраняется до температур, ниже определённой критической, называемой точкой Кюри. При температурах выше точки Кюри для данного вещества, ферромагнетики превращаются в парамагнетики.

Магнитная проницаемость сверхпроводников равна нулю.

Абсолютная магнитная проницаемость воздуха приблизительно равна магнитной проницаемости вакуума и в технических расчётах принимается равной 4π• 10 ⁻⁷ Гн/м

Особенности поведения магнитного поля в диамагнетиках

Как указывалось выше, диамагнитные материалы создают индуцированное магнитное поле, направленное против внешнего магнитного поля. Диамагнетизм является квантово-механическим эффектом, присущим всем веществам. В парамагнетиках и ферромагнетиках он нивелируется за счёт иных, более сильных, эффектов.

Левитация пиролитического углерода в магнитном поле неодимовых магнитов

К диамагнетикам относятся, например, такие вещества, как инертные газы, азот, водород, кремний, фосфор и пиролитический углерод; некоторые металлы — висмут, цинк, медь, золото, серебро. Многие другие неорганические и органические соединения также являются диамагнетиками, в том числе и вода.

В неоднородном магнитном поле диамагнетики смещаются в область более слабого поля. Магнитные силовые линии как бы выталкиваются диамагнитными материалами за пределы тела. На этом свойстве построено явление диамагнитной левитации. В достаточно сильном магнитном поле, создаваемом современными магнитами, возможна левитация не только различных диамагнетиков, но и мелких живых существ, состоящих в основном из воды.

Магнит падает в алюминиевом желобе очень медленно в связи с тем, что в алюминии образуется тормозящее магнитное поле

Учёным из Университета Нимингена, Нидерланды, удался опыт по подвешиванию в воздухе лягушки в поле с магнитной индукцией порядка 16 Тл, а исследователям из лаборатории НАСА, использовавшим магнит на сверхпроводниках — левитация мыши, которая, как биологический объект, гораздо ближе к человеку, чем лягушка.

Все проводники проявляют диамагнетизм под действием переменного магнитного поля.

Суть явления состоит в том, что под действием переменного магнитного поля в проводниках индуцируются вихревые токи — токи Фуко — направленные против действия внешнего магнитного поля.

Особенности поведения магнитного поля в парамагнетиках

Колебания магнитного маятника полностью затухают после одного качка над алюминиевой поверхностью из-за тормозящего эффекта

Совершенно иным является взаимодействие магнитного поля с парамагнетиками. Поскольку атомы, молекулы или ионы парамагнетиков обладают собственным магнитным моментом, они выстраиваются в направлении внешнего магнитного поля. Тем самым создаётся результирующее магнитное поле, превышающее исходное поле.

К парамагнетикам относятся алюминий, платина, щелочные и щелочноземельные металлы литий, цезий, натрий, магний, вольфрам, а также сплавы этих металлов. Парамагнетиками также являются кислород, оксид азота, оксид марганца, хлорное железо и многие другие химические соединения.

Парамагнетики относятся к слабомагнитным веществам, их магнитная проницаемость чуть больше единицы. В неоднородном магнитном поле парамагнетики втягиваются в область более сильного поля. В отсутствие магнитного поля парамагнетики не сохраняют намагниченность, поскольку из-за теплового движения собственные магнитные моменты их атомов, молекул или ионов направлены хаотично.

Особенности поведения магнитного поля в ферромагнетиках

Ферромагнитная жидкость в магнитном поле; ферромагнитная жидкость представляет собой коллоидную систему, состоящую из ферромагнитных или ферримагнитных частицы в органическом растворителе

Благодаря присущему им свойству самопроизвольно намагничиваться, ферромагнетики образуют природные магниты, которые известные человечеству с глубокой древности. Магнитам приписывались магические свойства, их использовали в различных религиозных ритуалах и даже при постройке зданий. Первый прообраз компаса, изобретённый китайцами во втором–первом веках до нашей эры, пытливые пращуры-первооткрыватели использовали для возведения домов согласно правилам фэн-шуй. Использование компаса как средства навигации началось уже в 11 веке для путешествий через пустыни по Великому Шёлковому пути. Позднее применение компаса в морском деле сыграло значительную роль в развитии мореплавания, открытия новых земель и освоения новых морских торговых путей.

Ферромагнитная жидкость

Ферромагнетизм является проявлением квантово-механических свойств электронов, обладающих спином, т.е. собственным дипольным магнитным моментом. Проще говоря, электроны ведут себя подобно крошечным магнитикам. На каждой заполненной электронной оболочке атома может находиться только парное число электронов с противоположными спинами, т.е. магнитное поле таких электронов направлено в противоположные стороны. Из-за этого у атомов, имеющих парное число электронов, общий магнитный момент равен нулю, поэтому ферромагнетиками являются только атомы с незаполненной внешней оболочкой, имеющие непарное число электронов.

К ферромагнетикам относятся металлы переходных групп (железо, медь, никель) и редкоземельные металлы (гадолиний, тербий, диспрозий, гольмий и эрбий), а также сплавы этих металлов. Ферромагнетиками являются и сплавы вышеперечисленных элементов с неферромагнитными материалами; сплавы и соединения хрома и марганца с неферромагнитными элементами, а также некоторые из металлов группы актиноидов.

В накопителях на жестких магнитных дисках поверхность дисков покрыта тонким слоем ферромагнитного материала

Ферромагнетики имеют значение магнитной проницаемости намного больше единицы; зависимость их намагничивания под действием внешнего магнитного поля носит нелинейный характер и для них характерно проявление гистерезиса — если снять действие магнитного поля, ферромагнетики остаются намагниченными. Чтобы убрать эту остаточную намагниченность, необходимо приложить поле обратного направления.

График зависимости магнитной проницаемости μ от напряженности магнитного поля H в ферромагнетике, называемый кривой Столетова, показывает, что при нулевой напряженности магнитного поля H = 0 магнитная проницаемость имеет небольшое значение μ₀; затем, по мере роста напряженности, магнитная проницаемость быстро растет до максимума μmax, затем медленно падает до нуля.

Пионером исследования свойств ферромагнетиков был русский физик и химик Александр Столетов. Ныне кривая зависимости магнитной проницаемости от напряжённости магнитного поля носит его имя.

Современные ферромагнитные материалы находят широкое применение в науке и технике: многие технологии и приборы основаны на их использовании и на использовании явления магнитной индукции. Например, в вычислительной технике: первые поколения ЭВМ имели память на ферритовых сердечниках, информация хранилась на магнитных лентах, гибких дискетах и жёстких дисках. Впрочем, последние используются в компьютерах до сих пор и выпускаются сотнями миллионов штук в год.

Применение магнитной индукции в электротехнике и электронике

Память на ферритовых сердечниках диаметром около 1 мм использовалась в компьютерах до середины семидесятых годов прошлого века; одно кольцо использовалось для запоминания одного бита информации; объем этой части матрицы памяти размером около 8×8 см — 1024 (32×32) ферритовых кольца, в которых может храниться 1024 бита, или 1 Кбит информации

В современном мире существует множество примеров использования магнитной индукции поля, в первую очередь в силовой электротехнике: в генераторах электричества, трансформаторах напряжения, в разнообразных электромагнитных приводах различных устройств, инструментов и механизмов, в измерительной технике и в науке, в различных физических установках для проведения экспериментов, а также в средствах электрической защиты и аварийного отключения.

Электродвигатели, генераторы и трансформаторы

Английским физиком и математиком Питером Барлоу в 1824 году был описан изобретённый им униполярный двигатель, ставший прообразом современных электродвигателей постоянного тока. Изобретение ценно также тем, что было сделано задолго до открытия явления электромагнитной индукции.

Ныне практически во всех электродвигателях используется сила Ампера, которая действует на контур с током в магнитном поле, заставляя его двигаться.

Ещё Фарадеем для демонстрации явления магнитной индукции в 1831 году была создана экспериментальная установка, важной частью которой было устройство, ныне известное как тороидальный трансформатор. Принцип действия трансформатора Фарадея и сейчас используется во всех современных трансформаторах напряжения и тока вне зависимости от мощности, конструкции и сферы применения.

Мощные электродвигатели насосной станции в Торонто, Онтарио

Помимо этого Фарадей научно обосновал и доказал экспериментально возможность преобразования механического движения в электричество с помощью изобретённого им униполярного генератора постоянного тока, ставшего прототипом всех генераторов постоянного тока.

Этот мотор-генератор из экспозиции Канадского музея науки и техники в Оттаве использовался на электростанции в Ниагара-Фоллз, шт. Нью-Йорк

Первый генератор переменного тока был создан французским изобретателем Ипполитом Пикси в 1832 году. Позднее, по предложению Ампера, он был дополнен коммутационным устройством, которое позволяло получать пульсирующий постоянный ток.

В основе практически всех генераторов электроэнергии, использующих принцип магнитной индукции, лежит возникновение электродвижущей силы в замкнутом контуре, который находится в изменяющемся магнитном поле. При этом либо магнитный ротор вращается относительно неподвижных катушек статора в генераторах переменного тока, либо обмотки ротора вращаются относительно неподвижных магнитов статора (ярма) в генераторах постоянного тока.

Самый мощный генератор в мире, построенный в 2013 году для АЭС «Тайшань» китайской компанией DongFang Electric, может вырабатывать мощность 1750 МВт.

Помимо генераторов и электродвигателей традиционного типа, связанных с преобразованием механической энергии в электрическую энергию и обратно, существуют так называемые магнитогидродинамические генераторы и двигатели, работающие на ином принципе.

Реле и электромагниты

При подаче напряжения на обмотку реле его якорь притягивается к сердечнику и контакты замыкаются (2)

Изобретённый американским учёным Дж. Генри электромагнит стал первым исполнительным механизмом на электричестве и предшественником всем знакомого электрического звонка. Позднее на его основе Генри создал электромагнитное реле, которое стало первым автоматическим коммутационным устройством, имеющим бинарное состояние.

Работа реле

Это реле Морзе из экспозиции Военного музея связи и электроники в Кингстоне, Онтарио, использовалось в ранних телеграфных станциях, где сигналы воспринимались на слух и записывались телеграфистом на бумагу

Слаботочное реле Генри стало также предпосылкой создания телеграфа, использовавшего простую в технической реализации кодировку Морзе: для передачи точки применялось короткое замыкание контактов ключа на передающей стороне, а для передачи тире — более длительное замыкание. Реле на приёмной стороне под действием протекающего тока, в свою очередь, замыкало контакты более мощного электромагнита, который опускал графитовый стержень на движущуюся бумажную ленту, записывая таким образом передаваемый сигнал. Подъём грифеля над лентой осуществлялся автоматически за счёт механической пружины. В более ранних конструкциях ленты не было и сигналы воспринимались на слух и записывались на бумагу вручную.

Динамический микрофон Shure, используемый в видеостудии TranslatorsCafe.com

При передаче телеграфного сигнала на большие расстояния реле использовались в качестве усилителей постоянного тока, коммутируя подключение внешних батарей промежуточных станций для дальнейшей передачи сигнала.

Динамические головки и микрофоны

В современной аудиотехнике широко применяются электромагнитные динамики, звук в которых появляется из-за взаимодействия подвижной катушки, прикрепленной к диффузору, через которую протекает ток звуковой частоты, с магнитным полем в зазоре неподвижного постоянного магнита. В результате катушка вместе с диффузором движутся и создают звуковые волны.

В динамических микрофонах используется та же конструкция, что и в динамической головке, однако в микрофоне, наоборот, колеблющаяся под воздействием акустического сигнала подвижная катушка с мини-диффузором в зазоре неподвижного постоянного магнита генерирует электрический сигнал звуковой частоты.

Измерительные приборы и датчики

Несмотря на обилие современных цифровых измерительных приборов, в технике измерений до сих пор используются приборы магнитоэлектрического, электромагнитного, электродинамического, ферродинамического и индукционного типов.

Во всех системах вышеперечисленных типов используется принцип взаимодействия магнитных полей либо постоянного магнита с полем катушки с током, либо ферромагнитного сердечника с полями катушек с током, либо магнитных полей катушек с током.

За счёт относительной инерционности таких систем измерений, они применимы для измерений средних значений переменных величин.

Автор статьи: Сергей Акишкин

Unit Converter articles were edited and illustrated by Анатолий Золотков

Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

История создания электродвигателя

Электромеханика является относительно молодой, по историческим меркам, отраслью науки и техники.

1800, Вольта

Итальянский физик, химик и физиолог, Алессандро Вольта, первый в мире создал химический источник тока.

1820, Эрстед

Датский ученый, физик, Ханс Кристиан Эрстед, обнаружил на опыте отклоняющее действие тока на магнитную стрелку.

1821, Фарадей

Первый электродвигатель Фарадея, 1821 г.

Британский физик-экспериментатор и химик, Майкл Фарадей, опубликовал трактат “О некоторых новых электромагнитных движениях и о теории магнетизма”, где описал, как заставить намагниченную стрелку непрерывно вращаться вокруг одного из магнитных полюсов. Эта конструкция впервые реализовала непрерывное преобразование электрической энергии в механическую. Принято считать ее первым электродвигателем

в истории.

1822, Ампер

Французский физик, Андре Мари Ампер, открыл магнитный эффект соленоида (катушки с током), откуда следовала идея эквивалентности соленоида постоянному магниту. Среди прочего Ампер предложил использовать железный сердечник, помещенный внутрь соленоида, для усиления магнитного поля. В 1820 году им был открыт закон Ампера.

1822, Барлоу

Английский физик и математик, Питер Барлоу, изобрел колесо Барлоу, по сути, униполярный электродвигатель.

1825, Араго

Французский физик и астроном, Доминик Франсуа Жан Араго, опубликовал опыт показывающий, что вращающийся медный диск заставляет вращаться магнитную стрелку, подвешенную над ним.

1825, Стёрджен

Британский физик, электротехник и изобретатель, Уильям Стёрджен, в 1825 изготовил первый электромагнит, который представлял из себя согнутый стержень из мягкого железа с обмоткой из толстой медной проволоки.

Вращающееся устройство Йедлика, 1827/28 гг.

1827, Йедлик

Венгерский физик и электротехник, Аньош Иштван Йедлик, изобрел первую в мире динамо-машину (генератор постоянного тока), однако практически не объявлял о своем изобретении до конца 1850-х годов.

1831, Фарадей

Английский физик, Майкл Фарадей, открыл электромагнитную индукцию, то есть явление возникновения электрического тока в замкнутом контуре при изменении магнитного потока, проходящего через него. Формулировка закона электромагнитной индукции.

1831, Генри

Американский физик, Джозеф Генри, независимо от Фарадея обнаружил взаимоиндукцию, но Фарадей раньше опубликовал свои результаты.

1832, Пикси

Генератор постоянного тока Пикси

Француз, Ипполит Пикси, сконструировал первый генератор переменного тока. Устройство состояло из двух катушек индуктивности с железным сердечником напротив которых располагался вращающийся магнит подковообразной формы, который приводился в движение вращением рычага. Позже для получения постоянного пульсирующего тока к этому устройству был добавлен коммутатор.

Электродвигатель Стёрджена
Strurgejn’s Annals of Electricity, 1836/37, vol. 1

1833, Стёрджен

Британский физик, Уильям Стёрджен, публично продемонстрировал электродвигатель на постоянном токе в Марте 1833 года в Аделаидской галерее практической науки в Лондоне. Данное изобретение считается первым электродвигателем, который можно было использовать.

1833, Ленц

В начале в электромеханике разграничивали магнито-электрические машины (электрические генераторы) и электро-магнитные машины (электрические двигатели). Российский физик (немецкого происхождения), Эмилий Христианович Ленц, опубликовал статью о законе взаимности магнито-электрических явлений, то есть о взаимозаменяемости электрического двигателя и генератора.

Май 1834, Якоби

Первый вращающийся электродвигатель. Якоби, 1834

Немецкий и русский физик, академик Императорской Санкт-Петербургской Академии Наук, Борис Семенович (Мориц Герман фон) Якоби, изобрел первый в мире электродвигатель с непосредственным вращением рабочего вала.

Мощность двигателя составляла около 15 Вт, частота вращения ротора 80-120 оборотов в минуту. До этого изобретения существовали только устройства с возвратно-поступательным или качательным движением якоря.

1836 – 1837, Дэвенпорт

Проводя эксперименты с магнитами, американский кузнец и изобретатель, Томас Дэвенпорт, создает свой первый электромотор в июле 1834 года. В декабре этого же года он впервые продемонстрировал свое изобретение. В 1837 году Дэвенпорт получил первый патент (патент США №132) на электрическую машину.

1839, Якоби

Используя электродвигатель питающийся от 69 гальванических элементов Грове и развивающий 1 лошадиную силу, в 1839 г. Якоби построил лодку способную двигаться с 14 пассажирами по Неве против течения. Это было первое практическое применение электродвигателя.

1837 – 1842, Дэвидсон

Шотландский изобретатель, Роберт Дэвидсон, занимался разработкой электродвигателя с 1837 года. Он сделал несколько приводов для токарного станка и моделей транспортного средства. Дэвидсон изобрел первый электрический локомотив.

1856, Сименс

Немецкий инженер, изобретатель, ученый, промышленник, основатель фирмы Siemens, Вернер фон Сименс изобрел электрический генератор с двойным T-образным якорем. Он первый разместил обмотки в пазах.

1861-1864, Максвелл

Британский физик, математик и механик, Джеймс Клерк Максвелл, обобщил знания об электромагнетизме в четырех фундаментальных уравнениях. Вместе с выражением для силы Лоренца уравнения Максвелла образуют полную систему уравнений классической электродинамики.

1871-1873, Грамм

Бельгийский изобретатель, Зеноб Теофил Грамм, устранил недостаток электрических машин с двух-Т-образным якорем Сименса, который заключался в сильных пульсациях вырабатываемого тока и быстром перегреве. Грамм предложил конструкцию генератора с самовозбуждением, который имел кольцевой якорь.

1885, Феррарис

Итальянский физик и инженер, Галилео Феррарис, изобрел первый двухфазный асинхронный электродвигатель.

Однако Феррарис думал, что такой двигатель не сможет иметь КПД выше 50%, поэтому он потерял интерес и не продолжал улучшать асинхронный электродвигатель. Считается, что Феррарис первым объяснил явление вращающегося магнитного поля.

1887, Тесла

Американец сербского происхождения, изобретатель, Никола Тесла, работая независимо от Феррариса, изобрел и запатентовал двухфазный асинхронный электродвигатель с явно выраженными полюсами статора (сосредоточенными обмотками). Тесла ошибачно считал что двухфазная система токов оптимальна с экономической точки зрения среди всех многофазных систем.

1889-1891, Доливо-Добровольский

Русский электротехник польского происхождения, Михаил Осипович Доливо-Добровольский, прочитав доклад Феррариса о вращающемся магнитном поле изобрел ротор в виде “беличьей клетки”. Дальнейшая работа в этом направлении привела к разработке трехфазной системы переменных токов и трехфазного асинхронного электродвигателя, получившего широкое применение в промышленности и практически не изменившегося до нашего времени.

Широкое внедрение электромеханических устройств в России начинается после Октябрьской революции 1917 г., когда электрификация всей страны стала основой технической политики нового государства. Можно сказать, что XX век стал веком становления и широкого распространения электромеханики.

Выбор между двухфазной и трехфазной системой

Доливо-Добровольский справедливо считал, что увеличение числа фаз в двигателе улучшает распределение намагничивающей силы по окружности статора. Переход к трехфазной системы от двухфазной уже дает большой выигрыш в этом отношении. Дальнейшее увеличение числа фаз нецелесообразно, так как приводит к значительному увеличению расходов металла на провода.

Для Теслы же казалось очевидным, что чем меньше число фаз, тем меньше требуется проводов, и следовательно тем дешевле устройство электропередачи. При этом двухфазная система передачи требовала применения четырех проводов, что представлялось не желательным в сравнении с двух проводными системами постоянного или однофазного переменного токов.

Поэтому Тесла предлагал применять трех проводную линию для двухфазной системы, делая один провод общим. Но это не сильно уменьшало количество затрачиваемого на систему металла, так как общий провод должен был быть большего сечения.

Таким образом трехфазная система токов предложенная Доливо-Добровольским была оптимальной для передачи энергии. Она практически сразу нашла широкое применение в промышленности и до наших дней является основной системой передачи электрической энергии во всем мире.

Тест по физике “Электромагнитная индукция”.

Тест 11-1(электромагнитная индукция)

Вариант 1

1. Кто открыл явление электромагнитной индукции?

А. X. Эрстед. Б. Ш. Кулон. В. А. Вольта. Г. А. Ампер. Д. М. Фарадей. Е. Д. Максвелл.

2. Выводы катушки из медного провода присоединены к чувствительному гальванометру. В каком из перечисленных опытов гальванометр обнаружит возникновение ЭДС электромагнитной индукции в катушке?

  1. В катушку вставляется постоянный магнит.

  2. Из катушки вынимается постоянный магнит.

  3. Постоянный магнит вращается вокруг своей продоль­ной оси внутри катушки.

А. Только в случае 1. Б. Только в случае 2. В. Только в случае 3. Г. В случаях 1 и 2. Д. В случаях 1, 2 и 3.

3.Как называется физическая величина, равная произве­дению модуля В индукции магнитного поля на площадь S поверхности, пронизываемой магнитным полем, и косинус
угла а между вектором В индукции и нормалью п к этой поверхности?

А. Индуктивность. Б. Магнитный поток. В. Магнитная индукция. Г. Са­моиндукция. Д. Энергия магнитного поля.

4. Каким из приведенных ниже выражений определяется ЭДС индукции в замкнутом контуре?

A. Б. В. Г. Д.

5. При вдвигании полосового магнита в металлическое кольцо и выдвигании из него в кольце возникает индук­ционный ток. Этот ток создает магнитное поле. Каким по­люсом обращено магнитное поле тока в кольце к: 1) вдвигаемому северному полюсу магнита и 2) выдвигаемому се­верному полюсу магнита.

A. 1 — северным, 2 — северным. Б. 1 — южным, 2 — южным.

B. 1 — южным, 2 — северным. Г. 1 — северным, 2 — южным.

6. Как называется единица измерения магнитного потока?

А. Тесла. Б. Вебер. В. Гаусс. Г. Фарад. Д. Генри.

7. Единицей измерения какой физической величины является 1 Генри?

А. Индукции магнитного ноля. Б. Электроемкости. В. Самоиндук­ции. Г. Магнитного потока. Д. Индуктивности.

8. Каким выражением определяется связь магнитного по­ тока через контур с индуктивностью L контура и силой тока I в контуре?

A. LI. Б. . В. LI ‘ . Г. LI2. Д. .

9. Каким выражением определяется связь ЭДС самоин­дукции с силой тока в катушке?

А. Б. В. LI. Г. . Д. LI ‘.

10. Ниже перечислены свойства различных полей. Какими из них обладает электростатическое поле?

  1. Линии напряженности обязательно связаны с электри­ческими зарядами.

  2. Линии напрялсенности не связаны с электрическими зарядами.

  3. Поле обладает энергией.

  4. Поле не обладает энергией.

  5. Работа сил по перемещению электрического заряда по замкнутому пути может быть не равна нулю.

  6. Работа сил по перемещению электрического заряда по любому замкнутому пути равна нулю.

А. 1, 4, 6. Б. 1, 3, 5. В. 1, 3, 6. Г. 2, 3, 5. Д. 2, 3, 6. Е. 2, 4, 6.

11. Контур площадью 1000 см2 находится в однородном магнитном поле с индукцией 0,5 Тл, угол между вектором В индукции и нормалью к поверхности контура 60°. Ка­ков магнитный поток через контур?

А. 250 Вб. Б. 1000 Вб. В. 0,1 Вб. Г. 2,5 · 10-2 Вб. Д. 2,5 Вб.

12. Какая сила тока в контуре индуктивностью 5 мГн создает магнитный поток 2 · 10-2 Вб?

А. 4 мА. Б. 4 А. В. 250 А. Г. 250 мА. Д. 0,1 А. Е. 0,1 мА.

13. Магнитный поток через контур за 5 · 10-2 с равномер­но уменьшился от 10 мВб до 0 мВб. Каково значение ЭДС в контуре в это время?

А. 5 · 10-4 В. Б. 0,1 В. В. 0,2 В. Г. 0,4 В. Д. 1 В. Е. 2 В.

14. Каково значение энергии магнитного поля катушки индуктивностью 5 Гн при силе тока в ней 400 мА?

А. 2 Дж. Б. 1 Дж. В. 0,8 Дж. Г. 0,4 Дж. Д. 1000 Дж. Е. 4·105 Дж.

15. Катушка, содержащая n витков провода, подключена к источнику постоянного тока с напряжением U на выходе. Каково максимальное значение ЭДС самоиндукции в катушке при увеличении напряжения на ее концах от 0 В до U В?

A, U В, Б. nU В. В. U/п В. Г. Может быть во много раз больше U, зависит от скорости изменения силы тока и от индуктивности катушки.

16. Две одинаковые лампы включены в цепь источника постоянного тока, первая последовательно с резистором, вторая последовательно с катушкой. В какой из ламп (рис. 1) сила тока при замыкании ключа К достигнет мак­симального значения позже другой?

А. В первой. Б. Во второй. В. В первой и второй одновременно. Г. В пер­вой, если сопротивление резистора больше сопротивления катушки. Д. Во второй, если сопротивление катушки больше сопротивления резистора.

17. Катушка индуктивностью 2 Гн включена параллельно с резистором электрическим сопротивлением 900 Ом, сила тока в катушке 0,5 А, электрическое сопротивление ка­тушки 100 Ом. Какой электрический заряд протечет в цепи катушки и резистора при отключении их от источника тока (рис. 2)?

А. 4000 Кл. Б. 1000 Кл. В. 250 Кл. Г. 1 • 10 -2 Кл. Д. 1,1 • 10-3 Кл. Е. 1 • 10-3 Кл.

18. Самолет летит со скоростью 900 км/ч, модуль вертикальной составляющей вектора индукции магнитного поля Земли 4 • 105 Тл. Какова разность потенциалов между концами крыльев самолета, если размах крыльев равен 50 м?

А. 1,8 В. Б. 0,9 В. В. 0,5 В. Г. 0,25 В.

19. Какой должна быть сила тока в обмотке якоря электромотора для того, чтобы на участок обмотки из 20 витков длиной 10 см, расположенный перпендикулярно век­тору индукции в магнитном поле с индукцией 1,5 Тл, действовала сила 120 Н?

А. 90 А. Б. 40 А. В. 0,9 А. Г. 0,4 А.

20. Какую силу нужно приложить к металлической пере­мычке для равномерного ее перемещения со скоростью 8 м/с по двум параллельным проводникам, располо­женным на расстоянии 25 см друг от друга в однородном магнитном поле с индукцией 2 Тл? Вектор индукции перпендикулярен плоскости, в которой расположены рельсы. Проводники замкнуты резистором с электрическим сопротивлением 2 Ом.

А. 10000 Н. Б. 400 Н. В. 200 Н. Г. 4 Н. Д. 2 Н. Е. 1 Н.

Вариант 2

1. Как называется явление возникновения электрического тока в замкнутом контуре при изменении магнитного по­тока через контур?

А. Электростатическая индукция. Б. Явление намагничивания. В. Сила Ампера. Г. Сила Лоренца. Д. Электролиз. Е. Электромагнитная индукция.

2. Выводы катушки из медного провода присоединены к чувствительному гальванометру. В каком из перечислен­ных опытов гальванометр обнаружит возникновение ЭДС электромагнитной индукции в катушке?

  1. В катушку вставляется постоянный магнит.

  2. Катушка надевается на магнит.

3)Катушка вращается вокруг магнита, находящегося
внутри нее.

А.В случаях 1, 2 и 3. Б. В случаях 1 и 2. В. Только в случае 1. Г. Только в случае 2. Д. Только в случае 3.

3. Каким из приведенных ниже выражений определяется магнитный поток?

A. BScosα. Б. . В. qvBsinα. Г. qvBI. Д. IBlsina.

4. Что выражает следующее утверждение: ЭДС индукции в замкнутом контуре пропорциональна скорости измене­ния магнитного потока через поверхность, ограниченную контуром?

А. Закон электромагнитной индукции. Б. Правило Ленца. В. Закон Ома для полной цепи. Г. Явление самоиндукции. Д. Закон электролиза.

5. При вдвигании полосового магнита в металлическое кольцо и выдвигании из него в кольце возникает индук­ционный ток. Этот ток создает магнитное поле. Каким полюсом обращено магнитное поле тока в кольце к: 1) вдви­гаемому южному полюсу магнита и 2) выдвигаемому южному полюсу магнита.

A. 1 — северным, 2 — северным. Б. 1 — южным, 2 — южным.

B. 1 — южным, 2 — северным. Г. 1 — северным, 2 — южным.

6. Единицей измерения какой физической величины является 1 Вебер?

А. Индукции магнитного поля. Б. Электроемкости. В. Самоиндукции. Г. Магнитного потока. Д. Индуктивности.

7. Как называется единица измерения индуктивности?

А. Тесла. Б. Вебер. В. Гаусс. Г. Фарад. Д. Генри.

8. Каким выражением определяется связь энергии маг­нитного потока в контуре с индуктивностью L контура и силой тока I в контуре?

А. . Б. . В. LI2, Г. LI ‘ . Д. LI.

9.Какая физическая величина х определяется выражением х= для катушки из п витков.

А. ЭДС индукции. Б. Магнитный поток. В. Индуктивность. Г. ЭДС само­индукции. Д. Энергия магнитного поля. Е. Магнитная индукция.

10. Ниже перечислены свойства различных полей. Какими из них обладает вихревое индукционное электрическое поле?

  1. Линии напряженности обязательно связаны с электри­ческими зарядами.

  2. Линии напряженности не связаны с электрическими зарядами.

  3. Поле обладает энергией.

  4. Поле не обладает энергией.

  5. Работа сил по перемещению электрического заряда по замкнутому пути может быть не равна нулю.

  6. Работа сил по перемещению электрического заряда по любому замкнутому пути равна нулю.

А. 1, 4, 6. Б. 1, 3, 5. В. 1, 3, в. Г. 2, 3, 5. Д. 2, 3, 6. Е. 2, 4, 6.

11. Контур площадью 200 см2 находится в однородном магнитном поле с индукцией 0,5 Тл, угол между вектором В индукции и нормалью к поверхности контура 60°. Ка­ков магнитный поток через контур?

А. 50 Вб. Б. 2 · 10-2 Вб. В. 5 · 10-3 Вб. Г. 200 Вб. Д. 5 Вб.

12. Ток 4 А создает в контуре магнитный поток 20 мВб. Какова индуктивность контура?

А. 5 Гн. Б. 5 мГн. В. 80 Гн. Г. 80 мГн. Д. 0,2 Гн. Е. 200 Гн.

13. Магнитный поток через контур за 0,5 с равномерно уменьшился от 10 мВб до 0 мВб. Каково значение ЭДС в контуре в это время?

А. 5 · 10-3 В. Б. 5 В. В. 10 В. Г. 20 В. Д. 0,02 В. Е. 0,01 В.

14. Каково значение энергии магнитного поля катушки индуктивностью 500 мГн при силе тока в ней 4 А?

А. 2 Дж. Б. 1 Дж. В. 8 Дж. Г. 4 Дж. Д. 1000 Дж. Е. 4000 Дж.

15. Катушка, содержащая п витков провода, подключена к источнику постоянного тока с напряжением U на выхо­де. Каково максимальное значение ЭДС самоиндукции в катушке при уменьшении напряжения на ее концах от U В до 0 В?

A. U В. Б. nU В. В. U/n В. Г. Может быть во много раз больше U, зависит от скорости изменения силы тока и от индуктивности катушки.

16. В электрической цепи, представленной на рисунке 1, четыре ключа 1, 2, 3 и 4 замкнуты. Размыкание какого из четырех даст лучшую возможность обнаружить явление самоиндукции?

А. 1. Б. 2. В. 3. Г. 4. Д. Любого из четырех.

17. Катушка индуктивностью 2 Гн включена параллельно с резистором электрическим сопротивлением 100 Ом, сила тока в катушке 0,5 А, электрическое сопротивление ка­тушки 900 Ом. Какой электрический заряд протечет в це­пи катушки и резистора при отключении их от источника тока (рис. 2)?

А. 4000 Кл. Б. 1000 Кл. В. 250 Кл. Г. 1 • 10-2 Кл. Д. 1,1 • 10-3 Кл. Е. 1 • 10-3 Кл.

18. Самолет летит со скоростью 1800 км/ч, модуль вертикальной составляющей вектора индукции магнитного поля Земли 4 • 10-5 Тл. Какова разность потенциалов между кон­цами крыльев самолета, если размах крыльев равен 25 м?

А. 1,8 В. В. 0,5 В. В. 0,9 В. Г. 0,25 В.

19. Прямоугольная рамка площадью S с током I помеще­на в магнитном поле с индукцией В . Чему равен момент силы, действующей на рамку, если угол между вектором В и нормалью к рамке равен а?

A. IBS sin а. Б. IBS. В. IBS cos а. Г. I2BS sin а. Д. I2BS cos а.

20. По двум вертикальным рельсам, верхние концы кото­рых замкнуты резистором электрическим сопротивлением R, начинает скользить проводящая перемычка массой т и длиной I. Система находится в магнитном поле. Вектор индукции перпендикулярен плоскости, в которой расположены рельсы. Найдите установившуюся скорость и движения перемычки. Сила трения пренебрежимо мала.

А. . В. В. . Г. . Д. .

Ответы:

Номер вопроса и ответ

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Вариант 1

Д

Г

Б

Б

Г

Б

Д

А

Д

В

Г

Б

В

Г

А

Б

Е

В

Б

Е

Вариант 2

Е

Б

А

А

В

Г

Д

Б

А

Г

В

Б

Д

Г

Г

А

Е

Б

В

А

Электромагнитная индукция и катушки Тесла: как это работает

Никола Тесла известен как один из величайших умов науки. Его эксперименты помогли расширить области электричества и магнетизма, сделав возможными многие гаджеты и предметы роскоши, которыми мы наслаждаемся сегодня. Одно из самых известных изобретений Теслы – катушка Тесла, первое устройство, которое могло передавать электричество без проводов. Катушка была создана в 1891 году, до появления трансформаторов с железным сердечником.

Сегодня структуру катушки Тесла можно встретить в некоторых телевизорах и в лабораториях.

Как работает катушка Тесла?

Катушка Тесла состоит из 6 основных компонентов: искрового разрядника, конденсатора, трансформатора, первичной обмотки, вторичной обмотки и верхней нагрузки. И первичная, и вторичная катушки имеют свой собственный конденсатор и соединены друг с другом искровым разрядником. Искровой разрядник – это пространство между двумя электрическими проводниками, в котором проходит «искра». Свечи зажигания в автомобиле имеют зазор, который способствует воспламенению топлива в двигателях.

На схеме ниже показана базовая структура катушки Тесла и ее компонентов.Тор – это верхняя нагрузка.

Изображение Omegatron

Эксперименты с катушкой Тесла

Существуют десятки вариантов создания собственной катушки Тесла. Однако его создание может быть опасным экспериментом. Только взрослые могут пытаться строить, и должны делать это на открытом воздухе, например, на складе или в гараже, в защитном снаряжении и с соблюдением указанных мер безопасности.

Вот некоторые из материалов, которые вам понадобятся для проведения простого эксперимента, изучения этого великолепного изобретения, электричества и электромагнитной индукции.

Принадлежности
  • Труба из ПВХ (около 4 футов)
  • Трансформатор / источник питания
  • Дерево (для основания и разрядника)
  • Медная проволока
  • Конденсатор
  • Гайки и болты искрового разрядника
  • Тор

Базовая структура

Основанием для вашей катушки послужат два куска дерева. Между двумя частями будут трансформатор, конденсатор и искровой разрядник. Вы можете сделать свой собственный конденсатор из лейденской банки.Вторичная обмотка – это медная проволока, намотанная на трубу из ПВХ. Первичная обмотка также представляет собой медную проволоку, намотанную по спирали. Трансформатор / источник питания подключен к первичной обмотке. Трансформатор не следует включать до тех пор, пока все не будет настроено и вы не окажетесь на безопасном расстоянии. Когда все настроено и трансформатор включен, электрический ток проходит по проводу и концентрируется в верхней нагрузке или торе, что некоторые называют «молниями».

Катушка Тесла работает за счет электромагнитной индукции.Это когда меняющееся магнитное поле вызывает электрический ток. Если вы знаете об электромагнитах, вы знаете, что когда электрический ток подается на медную проволоку, она становится похожей на магнит, генерируя собственное магнитное поле.

MyGov Innovation | Катушка Тесла

Инновация от: Анкит Ватса, Дата публикации: 6 августа 2018 г.

Катушка Тесла (с автоматическим механизмом включения / выключения): В его основе лежит принцип взаимной индукции .В соответствии с которым, когда проводник находится под изменяющимся магнитным полем, внутри проводника будет индуцироваться небольшой ток. Для катушки Тесла этот проводник будет называться вторичной катушкой , а переменное магнитное поле будет создаваться первичная катушка , пропуская колебательный ток через первичную катушку.

Первичная катушка, которая будет иметь колебательный ток и, следовательно, будет создавать вокруг нее переносящий магнитный поток. Теперь эта катушка намотана вокруг вторичной катушки, и, следовательно, в соответствии с законом электромагнитной индукции во вторичной катушке будет индуцироваться напряжение, и вокруг нее будет иметься очень сильный электрический поток, который достаточно мощный, чтобы накалить обычные лампы CFL, и используется в Беспроводная передача энергии .

Автоматический переключатель день / ночь закреплен в этой цепи, что автоматически позволяет току течь ночью или в темноте. В моем проекте аккумуляторная батарея используется в качестве источника питания, а аккумулятор подключается к солнечной батарее для подзарядки. Если правительство поможет сделать это в больших масштабах, то оно может осветить всю деревню, не сбиваясь с пути и не боясь шока из одного места (где она расположена). В ночном режиме работает автоматический механизм переключения дня / ночи, который позволяет току проходить через катушку и люминесцентные люминесцентные лампы или люминесцентные лампы в домах, уличные фонари и т. Д.находящиеся в контакте с электрическим полем катушки, начнут светиться. Зажигание лампочек с одного места без проводов и прямого подключения к ним сэкономит энергию и деньги.
  • Автор: Анкит Ватса
  • Текущий этап инноваций: Этап прототипа
  • Социальная ссылка: https://twitter. com/ankitvatsa2003
  • Источник: Практический опыт
  • Спонсор: Самофинансирование
  • Сектор: Образовательная Повседневная жизнь
  • Техническое вмешательство: Другое
  • СМИ / Бумага / Статьи: Просмотреть PDF
