Заполнение основной надписи – Энциклопедия по машиностроению XXL

Форма основной надписи чертежа была показана на рис. 22, где приведены примеры заполнения отдельных граф применительно к учебным чертежам с учетом их специфики и даны размеры граф. При выполнении машиностроительных чертежей заполнение основных надписей производится более подробно (см. ГОСТ 2.104-68).  [c.127]

В отличие от заполнения основной надписи на листе № 1, на листе № 2 задания III наносят надпись Разъемные и неразъемные соединения .  [c.259]

При заполнении основной надписи руководствуются следующим. Наименование детали должно соответствовать принятой в машиностроении терминологии. Оно должно быть записано в именительном падеже единственного числа. Желательно, чтобы наименование было кратким. Если наименование составлено из двух или более слов, то на первом месте ставится имя существительное, например Колесо зубчатое , Вкладыш нижний и т.

д.  [c.286]


Все конструкторские и другие документы, как правило, меют наименование и обозначение документа и организации, выпустившей зтот документ. Чтобы легко было отыскать соответствующий конструкторский документ, предусмотренный Единой системой конструкторской документации, и необходимые данные, приведенные в основной надписи, ГОСТ 2.104—68 устанавливает формы, размеры и порядок заполнения основных надписей (то, что раньше называли угловым штампом) и дополнительных граф к ним. С тем чтобы сократить количество форм конструкторских документов, ГОСТ 2.104—68 предусматривает всего три формы основных надписей одна для графических документов (черт. 26) и две для текстовых (одна — для первого  
[c.25]

ГОСТ 2.316—68 устанавливает правила нанесения надписей, технических требований и таблиц па чертежи изделий всех отраслей промышленности. Стандарт не устанавливает правила заполнения основной надписи, а также таблиц на чертежах изделий, для которых соответствующими стандартами установлены таблицы параметров. Например, на чертежах зубчатых колес, червяков и реек выполняются таблицы, предусмотренные ГОСТ 2.403—68. .. ГОСТ 2.407—68, на чертежах и схемах оптических изделий — ГОСТ 2.412—68.  

[c.84]

Пример заполнения основной надписи приведен на рис. 13.  [c.18]

X этап — обводка контуров изображений линиями установленной толщины, заполнение основной надписи (рис. 308, г).  [c.257]

Какие дополнительные требования предусматриваются ирн заполнении основной надписи при выпо.инении чертежа на нескольких листах  [c.314]

Рис. И. Пример заполнения основной надписи
При заполнении основной надписи в графе, (3) указывают обозначение материала основания платы. Обозначение материалов, наносимых на плату и образующих печатные проводники и элементы, указывают в технических требованиях (см.
рис. 2.15, 2.16).  [c.43]

Проверить заполнение основных надписей пет Т52 2.101-68, 2.102-68, 2.103-68, 2.104-68, 2.105-79, 2.108-68, 2.109-73, 2.111-68, 2.113-75, 2.201-80, 2.302-68, 2.316-68, 2.410-68, 2.411-72, 2.412-81, 2.413-72, 2.418-77, 2.424-80, 2.503-74, 2.603-68, 2.604-68  [c.147]

Проверить параллельность, перпендикулярность и сопряжение линий Проверить надпИси на изображениях Проверить текстовую часть Проверить заполнение таблиц Проверить заполнение основной надписи  

[c.223]


Проверить нанесение надписей в таблицах и спецификации Проверить заполнение основных надписей  [c.226]

Формы, размеры, порядок заполнения основных надписей и дополнительных граф к ним в КД предусмотрены ГОСТ 2.104-68 (СТ СЭВ 140-78, СТ СЭВ 365-76) [8]. Внутреннюю рамку формата выполняют сплошной основной линией на расстоянии 5 мм от внешней рамки с трех сторон и с оставлением поля шириной 20 мм с левой стороны формата.

[c.72]

Для заполнения основной надписи нужно поместить курсор в любую ее графу и дважды щелкнуть левой клавишей мыши. После этого внешний вид основной надписи несколько изменится — границы ячеек изобразятся с учетом заданных отступов текста. В строке сообщений появится описание графы, в которой находится курсор.  [c.222]

Пример заполнения основной надписи по форме 3 представлен в Приложении К.  [c.63]

При заполнении основной надписи на карте эскизов (в верхней части) необходимо помнить, что средняя фафа из трех граф, обведенных жирной линией, не заполняется.  [c.220]

Правильность оформления и заполнения основной надписи и дополнительных граф  

[c.278]

Документы на перфоносителях должны иметь основную надпись. Рекомендации устанавливают формы, размеры и правила заполнения основных надписей.  [c.324]

ГОСТ 5293-60 устанавливаются формы и порядок заполнения основной надписи, дополнительных граф к ней и угловой спецификации на чертеже основного и вспомогательного производства.[c.242]

Рис. 27. Пример заполнения основной- надписи документа на перфокартах.
Рис. 28. Пример заполнения основной надписи перфокарты.
Рис. 31. Пример заполнения основной надписи документа на перфолентах.
Стандарт 2.104—68 устанавливает формы, размеры и порядок заполнения основных надписей и дополнительных граф к ним в конструкторских документах, предусмотренных стандартами  [c.44] Рио. 36. Форма для заполнения основной надписи текстовых конструкторских документов первого и заглавного листа (форма 2, ГОСТ 2,104—68).  
[c.46]

ГОСТ 2. 104-6 (СТ СЭВ 140-74, СТ СЭВ 356-76) распространяется на чертежи и другие технические документы изделий основного и вспомогательного производства и устанавливает форму и порядок заполнения основной надписи на чертежах. Содержание, расположение и размеры граф основной надписи, а также размеры рамок на чертежах и схемах (первый лист) должны соответствовать форме 1 (рис. 11.13), основная надпись для текстовых конструкторских документов (первый или заглавный лист) — форме 2 (рис. 11.14), последующие листы всех конструкторских документов — форме 2а (рис. 11.15).  

[c.33]

На рис. 233, ж показан предпоследний этап выполнения эскиза — проведение размерных линий. Последний этап — измерение детали, простановка размеров, определение шероховатости поверхностей, нанесение обозначений и заполнение основной надписи.  [c.115]


Далее создадим стиль заполнения основной надписи штампа  [c. 100]

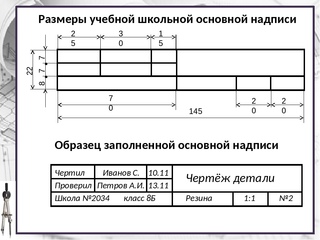

На рис. 5 приведен пример заполнения основной надписи на учебном чертеже. Размер шрифта для текста в основной надписи рекомендуется принять для граф 1,2 и 26—7 для граф 4, 5, 6 и 9—5 для всех остальных граф — 3, 5.  

[c.26]

Тестовая ПП ТРК. Ее ИГМ содержит 108 конструктивных форм. В ней проектируются изображения и размеры, а также показано использование ПП в ЛГР для получения чертежей, оформленных по всем правилам ГОСТов ЕСКД на формте A3 с автоматическим заполнением основной надписи ( щтампа ) и других надписей чертежа, посредством сервисных ПП FON и ZONTS. Эта ПП является прообразом. ПП АВЧ деталей мащин, наиболее часто встречающихся в учебном прю-цессе курса инженерной графики.  [c.359]

ПП ZONTS — заполнение основной надписи, таблица т, z, d для шестерен и преобладающая шероховатость поверхностей — является текстовой ПП. ИГМ ПП ZONTS — также текстовый документ на фор-.мате A4 (рис. 12.12).  

[c.374]

На рис. 12.33 пример ручного нанесения размеров одного из валов-шестерен, представленных на ИГМ рис. 12.32. Для вычерчивания формата чертежа нанесения преобладающей шероховатости поверхностей, таблицы т, Z, d и заполнения основной надписи могут быть использования ПП FON и ZONTS.  [c.409]

Все чертежи должны быть выполнены в соответствии с ГОСТами ЕСКД и отличаться четким и аккуратным выполнением. Чертежи выполняют на листах чертежной бумаги формата, указанного по каждой теме в программе (о форматах см. ГОСТ 2.301—68). После нанесения рамки чертежа в правом нижнем углу намечают габаритные размеры основной надписи чертежа, единой для всех форматов. Форма основной надписи в соответствии с ГОСТ 2.104—68 дана на рис. 10. Пример заполнения основной надписи дан на рис. И. Обводить чертеж следует, принимая толщину основных сплошных линий равной 0,8—1 мм, а толщину остальных линий — согласно ГОСТ 2.303—68. Перед обводкой чертежа рекомендуется тщательно проверить правильность его выполнения.

Студенты городских потоков могут проверить правильность построений но время консультаций у преподавателя, курирующего поток.  [c.30]

Проверить способ выполнения текстового докумогга Проверить надписи тестовой части Проверить надписи в таблицах Проверить надписи на иллюстрациях Проверить заполнение основных надписей  [c.227]

Основная надпись выполняется на лицевой стороне листа. Форма, размеры и порядок заполнения основной надписи в конструкторских документах (для чертежей, схем, таблиц, графиков и диаграмм) должны соответствовать требованиям ГОСТ 2.104-68. При выполнении проектной, рабочей и другой технической документации, предназначенной для строительства, следует руководствоваться требованиями стандартов СПДС, где основная надпись выполняется в соответствии с ГОСТ 21.101-97.  [c.58]

Атрибуты модели SolidWorks – это такие свойства модели, как “Наименование”, “Обозначение”, “Конструктор”, “Масса”, “Материал” и т. д., предназначенные для заполнения основной надписи на чертеже и соответствующих строк программы “SWR-Спецификация”.  [c.165]

ГОСТ 2.104-68 ЕСКД. Основные надписи , устанавливающий единые юрмы, размеры, порядок заполнения основных надписей и дополнитель-ых граф к ним для всех конструкторских документов  [c.19]

При выполнении основной надписи вручную или с помощью штампа, неооходимо правильно расположить ее относительно синхродорожки, иначе отверстия будут мешать заполнению основной надписи. Рекомендуется размещать основную надпись так, чтобы синхродорожка располагалась, по возможности, на границе (или около) между графами 1 и 2 основной надписи.  [c.328]

ГОСТ 2.031—77 устанавливает формы, размеры и порядок заполнения основных надписей документов на перфокартах и перфолентах (пер.фоносители), соответствующих требованиям, установленным ГОСТ 6198—75 и ГОСТ 10860—68. Он не распространяется на перфоносители, являющиеся составной частью изделия.[c.27]


Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

A>V>C> Плагины к Автокад – Таблица данных

Имя таблицы используется в качестве имени стиля для удобства выбора стиля из списка. Вы можете настроить программу, чтоб вставлять имя таблицы в первую строку. А еще имя используется в имени файла, в который сохраняется таблица. В имени можно использовать подстановки свойств чертежа и подстановки текущего времени.

Здесь задается заголовок групп. Если вы хотите, чтоб таблица была разделена на группы, то в этом поле надо ввести подстановки свойств, используемых для группировки. Программа умеет создавать только одноярусное разделение по группам, включить подгруппы в группы невозможно. Но группировка может быть произведена по любому количеству свойств – просто вставьте в заголовок группы несколько подстановок. Их можно, например, разделить знаком дроби /. И тогда новая группа будет создаваться при каждом изменении любого из этих свойств. Группы всегда сортируются по алфавиту, по возрастанию. Если группы не нужны – оставьте поле пустым. Как только вы поставите курсор ввода в это поле, сразу появится кнопка подстановки. Она вызывает диалог выбора подстановки. Результат будет вставлен в текущую позицию курсора в поле и может заместить выделенный фрагмент текста.

Список столбцов

В списке необходимо сделать столько записей, сколько столбцов будет в будущей таблице. (немного путает, что сейчас они размещены как строки, но так удобней редактировать) Каждому столбцу вы можете задать:

    • Заголовок – любой текст, без подстановок. Вовсе не обязательно сохранять тот текст, что подставила вам программа.

    • Подстановки данных – вставьте сюда одну или несколько подстановок. Так же здесь могут быть любые символы – они просто будут повторяться в каждой ячейке таблицы. Для вычисления сумм и итогов тут должна быть только одна подстановка. Но вы можете написать целое математическое выражение со скобками и функциями – просто начните с символа равно = и программа будет пытаться вычислить результат из подставленных чисел. Учтите, что в Excel и в dwg-таблицу будет записываться результат, а не формула (если только его удастся вычислить). Что бы увидеть кнопку выбора подстановки войдите в режим редактирования этого поля (двойной клик или Enter).

    • Сортировка – выберите порядок сортировки данных: по алфавиту (по возрастанию) А-Я или наоборот (по убыванию) Я-A. Свойства, которые можно преобразовать к числу сортируются как числа, без учета форматирования. Учтите, что сортировка ведется по порядку столбцов. То есть по второму столбцу сортируются только строки у которых одинаковые значения в первом столбце.

    • Сумма – в том же поле, что и сортировка, находится еще два варианта. Если назначить столбец суммарным, то сортировка по нему прекращается. Мало того, при такой настройке объекты с разными значениями подстановок этого столбца, будут считаться одинаковыми и все будут записаны в одну строку. Значения подстановок будут просуммированы и в ячейке таблицы вы увидите не свойство одного объекта, а сумму. Если свойство текстовое, то вместо суммы будут перечислены все разные значения этого свойства через символ дроби /. В заголовок суммарного столбца программа автоматически добавляет слово “Сумма: “, но вы можете это исправить.

    • Итог – По суммарным столбцам можно подбить итог. То есть просуммировать все значения в группе (если есть группы) и во всей таблице. Программа создаст специальную строку в таблице сразу после каждой группы и запишет туда все суммы у всех столбцов помеченных как “Сумма + Итог”. Конечно это работает только с числами. Если попадется строка не похожая на число, то значение считается равным нулю. Итоги нельзя подсчитывать у сортируемых столбцов, только у суммарных. Никаких других итоговых вычислений, кроме суммы, программа делать не умеет. Для них вам придется писать формулы уже в готовой dwg-таблице или в Excel.

Под списком столбцов находятся кнопки добавления столбца в текущую позицию, удаления текущего столбца, перемещения столбца влево-вправо.

Подробнее о настройке сортировки и суммирования читайте тут.

Фильтр выбранных объектов

Фильтрация нужна чтоб отбросить объекты чертежа, случайно попавшие в рамку выбора. Проще выбирать все подряд объекты модели, а программа пусть выберет из них только нужные. Но главная задача фильтрации – выбор объектов изнутри блоков. Если вы настроили программу использовать объекты “Внутри сборок”, то у вас нет никакой другой возможности отбросить ненужные объекты, AutoCAD не поддерживает выбор объектов внутри блоков. Только фильтрация поможет вам.

Внутри сборок

Вытаскивать объекты из блоков-сборок, массивов, внешних ссылок и динамических блоков. Сборками считаются все взрываемые блоки, кроме аннотативных. Если вы не хотите, чтоб блок использовался как сборка, то просто снимите у него метку “Взрываемый”. Эта метка доступна в редакторе блоков (_bedit) и в Палитре свойств A>V>C>. Если блок масштабирован, до длины линий тоже будут увеличены на масштабный коэффициент. Но если блок искажен разным масштабированием по разным осям, то программа проигнорирует такой блок. Метрики солидов не работают с масштабированием, поэтому если вы извлекаете информацию о деталях-солида, то все блоки с масштабирование будут проигнорированы. Детали из отзеркаленных блоков (у которых масштабирование по одной из осей = -1) могут участвовать в подсчете деталей (а команда Выкладки отзеркалит детали). Однако я настоятельно не рекомендую использовать зеркальные блоки во избежание путаницы. лучше взорвать такой блок и собрать из него другую сборку с другим именем.

Блоки могут быть вложены в другие блоки, программа правильно подсчитает количество деталей, но свойство Block (имя сборки) будет взято у самого глубоко вложенного блока (в котором собственно и содержатся детали). Если вы хотите записать в Таблицу Данных сборки верхнего уровня (в которых нет деталей, а есть только другие сборки), то включите Блоки в фильтре типа объектов.

Посчитать сборки

Когда настроен поиск объектов внутри блоков-сборок, то подсчитать и учесть, сколько блоков вы вставили в модель. Количество обрабатываемых деталей будет помножено на это количество блоков-сборок. Не имеет значения сколько блоков вы выбрали – для расчета будут использованы все блоки модели.

Детали-солиды в зеркальных блоках будут подсчитаны отдельно, как зеркальные (и будут отзеркалены программой Выкладки).

Вы можете исключить из подсчета часть блоков, используя игнорируемы слои.

Данная опция полезна для составления таблиц по сборочному виду, когда во вьюпорте виден только 1 блок.

Исключая выбранные

При подсчете блоков-сборок в пространстве модели, не считать те сборки, что вы выбрали или которые видны во вьюпорте. Используйте эту опцию, когда вы сделали лишнюю копию сборки только для оформления сборочного вида и ее не надо изготавливать.

Игнорировать все аннотации. Этот фильтр работает сразу и по типу объектов, и по слою.

Будут исключены:

    • объекты аннотаций (тексты, атрибуты, выноски, размеры, таблицы, виды, штриховки, метки центра). Но не специальные объекты отраслевых надстроек AutoCAD.

    • все объекты на слоях Аннотации, Штриховка, Оси, Вьюпорт

Только сплошные

Игнорировать объекты с пунктирными типами линий (linetype = hidden, dash, dot…). Останутся только объекты с типом линии continuous (сплошная).

Типы объектов

В обработку попадут только отмеченные типы объектов чертежа. Для редактирования списка нажмите на кнопку “…” Вы можете отметить галочками нужные типы:

    • Блок – любые типы блоков, внешние ссылки, массивы, метки центра. Но часть блоков можно отсеять фильтром “Не аннотации”

    • Солид – только твердые тела Solid3D

    • Полилиния – обычные полилинии, 2d и 3d полилинии

    • Линия – обычные линии и мульти-линии MLine

    • Круг

    • Дуга

    • Сплайн – 2d и 3d сплайны

    • Эллипс – замкнутые эллипсы и эллиптические дуги

    • Луч – бесконечные прямые типа Ray и XLine

    • Поверхность

    • Сеть – все типы полигональных сетей и Body

    • Регион – плоские поверхности: регион, Face, Solid (не тот который твердое тело, а плоский)

    • Точка

    • Текст – тексты, атрибуты и мульти-тексты. Игнорирование текстов не мешает извлекать значения атрибутов, как свойств блока.

    • Размер – все виды размеров

    • Выноска – мульти-лидер MLeader

    • Таблица

    • Другой – все объекты чертежа, кроме перечисленных выше. Сюда попадают виды, вьюпорты, метки видов, секущие плоскости, специальные объекты отраслевых решений, прокси-объекты, зомби, источники света, вставки картинок, pdf, OLE и все остальное.

Игнорируемые слои

Объекты с перечисленных слоев будут отброшены. Вы можете написать имена слоев прямо в поле, через запятую. А можете выбрать их галочками из списка. Но в списке только слои текущего чертежа. В именах слоев можно использовать звездочку *. Это означает “любой текст на этом месте”. Например, “Эскиз*” означает, что надо игнорировать объекты со слоев “Эскиз каркаса” и “Эскизы деталей” и тому подобное. Когда вы делаете копию сборки для оформления сборочного вида, то перенесите ее на один из игнорируемых слоев и тогда вы сможете смело выбирать всю модель. В список игнорируемых программа автоматически может добавлять слои аннотаций (см. “Не аннотации”)

Если в списке типов объектов выбраны солиды, то программа даст вам возможность выбрать только детали с нужной технологией изготовления. Технологии выбираются из списка галочками. Технология задается программой расчета метрики солидов. Сами названия технологий настраиваются в Общих настройках.

    • Нумерация – Описание настройки нумерации см тут.

    • Объединять одинаковые – Не записывать в таблицу одинаковые строки, а объединять данные в одну строку. Только сортированные столбцы проверяются на сходство, суммарные игнорируются. Количество объектов в объединенной строке можно показать с помощью подстановки %count%

  • Проверять внешний вид – При объединении строк программа должна учитывать не только сортировку столбцов, но также цвет, слой, тип линии, материал твердых тел и их покрытия. Материал поверхностей проверяется только у солидов с метрикой.

  • Проверять геометрию – При объединении строк следует учитывать не только столбцы сортировки, но и геометрию объектов чертежа. Геометрически разные объекты следует записывать в разные строки. Геометрия проверяется только у линий, кривых и солидов. Проверка геометрии игнорирует положение и разворот объектов в пространстве.

  • По убыванию размера – Сортировать объекты в таблице и в нумерации по убыванию размеров, от больших к маленьким. Эта опция используется только если все сортированные столбцы Таблицы Данных одинаковые. Учитываются длины и площади кривых, объем и габариты солидов, масштаб блоков. Если выключить опцию, то сначала будут маленькие детали, а потом большие.

  • Зеркальные отдельно – Записывать зеркальные полилинии и солиды отдельно, в отдельную строку таблицы. Используйте Палитру A>V>C> для сохранения метки зеркальности у солидов. Если эта опция отключена, то прямые и зеркальные полилинии и солиды попадут в одну строку Таблицы Данных. В этом случае вы сможете использовать подстановки “Количество прямых” и “Количество зеркальных”.

  • Запрос умножения – Запрашивать число, на которое будет умножено количество объектов. Используйте для вычисления количества деталей в партии. Множитель хранится в свойствах чертежа. Даже если он не запрашивался, количество все равно будет на него помножено.

Преобразование чисел к строке

Когда программа находит подстановку и заменяет ее на свойство объекта, ей нужно знать как форматировать числа, сколько знаков писать. Можно написать формат в каждую подстановку. Но если вы не указали формат в подстановке, то будут использованы эти настройки.

Данная настройка используются только для преобразования чисел, означающих размер, в строку. Она не применяется к площадям, объемам, ценам и прочим цифрам. Формат всегда можно переопределить в самой подстановке. Формат игнорируется при подстановке полей AutoCAD.

Формат задает сколько знаков после запятой писать и писать ли незначащие нули. В формате используйте символы 0 и #. 0 – это цифра или 0, # – это цифра или ничего.

Например, цифра 1.111111 отформатированная 00.00 выведется как 01.11. А отформатированная 0.#### выведется как 1.1111. А цифра 1.00234 отформатированная 0.## выведется как 1.

Есть специальные, чисто автокадовские, форматы:

    • CU – как настроены единицы в текущем чертеже (через диалог Единицы чертежа _units)

    • AR, EN, FR – американские дробные форматы. После них еще может быть написана цифра, означающая точность. Не используйте эти специальные форматы, если вставляете данные в Excel.

    • Десятичный разделитель – Заменять десятичную точку на этот символ во всех числах и во всех подстановках. При сохранении файлов CSV и XML важно использовать такой разделитель, как у вас настроен в локализации Windows. А там обычно настроена запятая. Но в dwg-таблицах требуется точка.

    • Спецсимволы – Использовать спецсимволы, такие как ¼ ¾ ½. А после углов, цен, площадей и объемов будут проставляться единицы измерения. Невозможно вычислить математические выражения с такими символами. И не всякие шрифты содержат эти символы.

    • Использовать поля – Использовать поля AutoCAD вместо подстановки значений свойств. Поля срабатывают только в таблицах AutoCAD. Программа пока не умет создавать поля в таблицах BricsCAD из-за ошибок в его API.

Настройки нумерации смотрите тут.

Вставка данных

Выберите куда надо вставлять извлеченные данные:

    • Dwg Таблица – вставить в таблицу в этом же чертеже. Можно создать новую таблицу или использовать старую. Будет выведен специальный диалог для удобного выбора. Если вы выбрали объекты до вызова команды DataTable и среди объектов есть одна dwg-таблица, то программа не будет ничего запрашивать, а вставит данные в эту таблицу.

    • Dwg Текст – вставить в этот же чертеж как MText. Каждая деталь – в новой строке. Можно выбрать разделители столбцов. Можно нарисовать рамочку вокруг текста.

    • Excel – создать новый файл Excel.

    • Файл CSV – создать файл типа “Значения разделенные запятыми”. Можно настроить запятыми ли разделять поля или (как просит Excel) точками с запятой.

    • Файл XML – создать файл XML. Каждая группа и каждый столбец будут записаны по правилам создания записей XML. заголовок таблиц не используется. Напишите мне, если вам нужен другой формат записи XML. Предложите свою цену.

    • Буфер – запись таблицы как текст в буфер обмена Windows по правилам TSV (Значения разделенные табуляциями). Такую таблицу можно вставить практически в любую программу, например в Cutting3, Гугл-таблицы или в существующий документ Excel. Но вам придется правильно настроить десятичные разделители и разделитель полей.

Если вам нужно экспортировать данные в базу данных, используя SQL или в web-приложения, используя POST-запросы – это возможно доделать. Напишите мне. Цена договорная.

Заполнение таблицы

  • Название – вставить первой строй название таблицы. Программа объединит ячейки этой строки и присвоит первой строке стиль «Название» (TITLE). Если выключено, то команда вставки пропустит первую строку, если у нее уже стиль Название.

  • Заголовки – вставить заголовки столбцов во вторую строку таблицы. Строке будет присвоен стиль «Заголовок» (HEADER). Если выключено, то программа пропустит строку со стилем «Заголовок» и начнет писать данные со следующей строки.

  • Имя группы – записывать заголовок группы. Все ячейки этой строки будут объединены. Таким строкам тоже присваивается стиль “Название”.

  • Очищать стиль – все старые настройки ячеек старой dwg-таблицы будут сброшены. Ячейка таблицы будет выглядеть так, как настроено командой _TableStyle

  • Авто ширина – изменить ширину колонок таблицы так, чтоб текст влез без переносов.

  • Объединять – в строках заголовков будут объединены все ячейки.

Настройки заполнения таблиц в самом текущем чертеже

  • Показ диалога – вызывать окно выбора таблиц. Если выключить – программа будет молча искать таблицу по названию (даже если не стоит галка Название) или требовать выбрать таблицу на текущем листе.

  • Очищать колонки – если вставляемых данных не хватает, чтоб заполнить все колонки старой dwg-таблицы, то последние колонки следует очистить.

  • Разбить таблицу – вызвать команду «Разбить таблицу» после вставки данных.

  • Удалять строки – если данных меньше чем было строк в старой dwg-таблице, то программа удалит лишние строки в конце.

  • Стиль – Стиль таблиц для вставки новых таблиц. В списке только стили таблиц текущего документа. При вызове команды этот стиль должен быть в чертеже, иначе будет использован текущий стиль. Рекомендуется оставить поле пустым – тогда будет использован текущий стиль таблиц. Настройка не влияет на заполнение старых таблиц – у них останется стиль как был.

Настройки текста

Эти настройки используются только если данные будут вставлены в чертеж как мультитекст. Но разделитель полей используется еще в CSV файлах.

    • Разделитель полей – Символ для разделения столбцов в каждой строке. Хотя по стандарту поля CSV файла должны разделяться запятыми, но Excel берет настройки локализации Windows и требует обычно точку с запятой.

    • Стиль текста – Стиль для нового MText. Оставьте поле пустым, чтоб использовать текущий стиль текстов из системной переменной TextStyle.

    • Высота – Размер шрифта. Назначьте 0, чтоб использовать системную переменную TextSize.

    • Рамка – Прямоугольная рамка вокруг текста. Доступно только в последних версиях AutoCAD/BricsCAD.

Создание файла

    • Папка – Имя папки для хранения файлов. Если оставить поле пустым, то будет использована папка dwg-файла. В имени папки можно использовать подстановки свойств файла и времени.

    • Файл – Строка для вашей собственной маски имени файла. Вы можете использовать подстановки свойств чертежа и времени. Оставьте поле пустым, чтоб использовать имя dwg-файла и заголовок таблицы.

    • Папка Dwg – Создать в указанной папке подпапку с таким же именем как у чертежа.

    • Открыть – Запустить программу ассоциированную с данным типом файлов.

    • Заменять старые файлы – Если файл с таблицей уже существует, то заменить его. Если не включать данную опцию, то программа сохранит старый файл, а у новой таблицы будет дописан номер версии в конце имени.

И кроме того в диалоге настройки Таблицы Данных доступны общие настройки всех плагинов A>V>C>.

Настройки сохраняются в реестре Windows, в разделе текущего пользователя. Поэтому они будут одинаково работать во всех чертежах и во всех версиях AutoCAD и BricsCAD. На другой компьютер настройки можно перенести только экспортом раздела реестра. Для этого в плагинах Инструменты A>V>C> и A>V>C> Pro есть кнопки экспорта и импорта настроек.

Про заполнение штампа в Revit

Параметры для заполнения штампа

Параметры для заполнения штампа делятся на те, которые заполняются одинаково во всех листах проекта, и те, которые могут быть разными на разных листах. Четкой терминологии я не нашла, и назвала их “глобальные” и “локальные”. Можно припомнить, что в Revit есть понятие “глобальные параметры”, но, поскольку в Revit очень часто понятия дублируются (категории, легенды, фрагменты планов и т.д.), можно считать, что это решение в классических традициях Revit. Если найду более правильные термины, поменяю. А пока эти два термина я употребляю именно в контексте заполнения штампа.

Для придания локальных или глобальных свойств нужно присвоить этим параметрам категории:

Управление/Параметры проекта:

Выбрать нужный параметр:

И присвоить его нужной категории:

В случае создания нового параметра, категорию нужно не изменить, а добавить.

В целях эксперимента давайте сделаем, что 1-е, 3-е ,4-е ,5-е и 6-е должности и фамилии будут локальными, а 2-е – глобальными.

Чтобы параметр был глобальный, он должен относиться к категории “Сведения о проекте”. Поскольку мы договорились, что глобальными у нас будут 2-е должность и фамилия, закрываем окно и переоткрываем уже с этими параметрами:

Оба параметра присваиваем категории “Сведения о проекте” (не забыв снять галки с других категорий):

На это предупреждение не обращаем внимание и жмем ok:

Ну и для второго параметра:

А теперь задаем локальные параметры для других строчек. Чтобы параметр был локальный, он должен относиться к категории “Листы”. Процесс полностью аналогичный, поэтому покажу его только на параметре первой должности:

Если галка на этой категории уже стоит, то и хорошо. Главное не расставить там галки, а чтобы все галки были на своих местах.

Ну а теперь, когда мы все должности/фамилии соотнесли по категориям, смотрим, что у нас изменилось.

Глобальные параметры находятся в Управление/Информация о проекте:

А вот и наши два глобальных параметра:

На всякий случай уточню, что исправить опечатки было бы не сложно, но исправлять опечатки в общих параметрах я рекомендую только злейшим врагам.

Заполняем эти два параметра. Они будут заполняться во всех штампах на всех листах. Воспользуемся классикой:

А теперь перейдем к локальным параметрам. Выделяем лист (именно лист, а не основную надпись, то есть щелкаем мышью мимо основной надписи) и в палитре свойств находим наши локальные параметры. То есть 1-е, 3-е ,4-е ,5-е и 6-е должности и фамилии:

Заполняем эти данные, как угодно:

А теперь смотрим, что у нас получилось.

На первом листе, который мы создали (у меня это пятый лист), получилось вот так:

Создаем еще один лист (у меня это будет шестой лист). На нем получится вот так:

Заполнился только глобальный параметр, которому мы присвоили категорию “Сведения о проекте”. Остальные параметры пусты, потому что они не заполнены в палитре свойств:

Другие параметры заносятся в штамп абсолютно аналогично.

Спецификация для заполнения штампа

Шаблон Сообщества содержит вспомогательную спецификацию для заполнения штампа. Она находится вот здесь:

И сейчас она выглядит вот так:

То есть мы можем эти данные заполнять не по листам, а из этой таблицы. Но только те параметры, которые локальные. Ячейки с глобальными параметрами будут неактивны (у нас это 2-е должность и фамилия. Они заполняются из “Информации о проекте”).

Также здесь можно заполнить номер листа, раздел, имя.

То есть данные в штамп можно вносить, как минимум, тремя способами. Через Информацию о проекте, палитру свойств листа или вспомогательную таблицу.

Титульные листы оформляются аналогично. Они также есть в шаблоне Сообщества:

Вставка в штамп растрового изображения (логототипа)

Растр вставляем в семейство основной надписи. Выделяем мышью само семейство и входим в редактор семейств либо двойным кликом, либо кнопкой в контекстном меню:

В редакторе семейств наше семейство выглядит приблизительно так (в зависимости от версии шаблона 17-го или 19-го года). У меня вариант 19-го года.

Непосредственно фрагмент штампа сгруппирован в группу. Также выделяем мышью и двойным кликом (либо кнопкой в контекстном меню) входим в группу:

Сама метка Название/Логотип, в принципе, нам не нужна и мы ее удаляем:

Исчезнет она только после выхода из группы, но нам это не важно. Выбираем файл с нашим логотипом, далее Вставить/Импорт изображения:

рис. 26

рис. 27

На нашей мыши зависает крест из пунктирных линий, щелкаем по экрану:

Нам остается подравнять изображение по нужному размеру и разместить в нужном месте штампа. Размер меняется за кругляшки в углах изображения, а переносится растр просто мышью. В результате получится вот так:

Сохраняем группу:

рис. 30

На всякий случай уточню, что мы меняли тот штамп, который при выделении становится синим. Метка “Название/Логотип”, которая осталась, белая. Это из другого штампа. Сложновато, но…сейчас все получится.

Загружаем семейство в проект:

Ну а вот и наш логотип:

рис. 33

Количество листов

В шаблонах сообщества количество листов является локальным параметром, хотя мне кажется, что будет логично, если он будет глобальный. Поэтому сначала переносим его из локальных в глобальные параметры:

Теперь находим его в Управление/Информация о проекте:

Заполняем. Revit может посчитать количество страниц автоматически, но тогда он посчитает вообще все листы. И титульные, например. Поэтому, во-избежание, этот функционал отсутствует. Заполняем вручную:

На всех листах должно быть общее количество листов или только на первом – как вам угодно. Лично я считаю, что на всех. Так удобнее. Слишком много устаревших норм.

Поэтому для управления видимостью количества листов на конкретном листе существует вот этот чекбокс (в палитре свойств семейства основной надписи):

По умолчанию видимость снята, но при установлении этой галки, получаем количество листов в штампе:

Ну и соответственно, если бы мы оставили параметр количества листов локальным параметром, то могли проставлять разное количество листов на разных листах. Но этот вариант мне кажется не совсем логичным.

Боковой штамп

Заполнение бокового штампа происходит полностью по стопам наших предыдущих подвигов:

По умолчанию в шаблоне настроена видимость бокового штампа. При снятии этой галки, боковой штамп исчезнет:

Содержание бокового штампа заполняется точно также, как и основного.

Подписи в штампе

Пионером по добавлению электронных факсимиле подписей в штампы стал Сергей Ковылин. Он выложил 2 замечательных видео в Ютубе на эту тему:

Ни пересказывать, ни комментировать эти видео я не вижу смысла, потому что как пользователи Ютуба мы все уровня БОГ+. Просто скажу, что у Сергея получилось замечательно, и, кроме этого, там же он выложил то семейство, которое сделал. Думаю, что как скачиватели бесплатных файлов на просторах сети тоже все достаточно высокого уровня. А Сергею еще раз – большое человеческое спасибо!

Но повторить сделать такое же семейство я не удержалась, но делала не точно по указаниям Сергей, а просто позаимствовав основную идею. В результате у меня получилось не совсем такое семейство, точнее совсем другое.

Итак, вот что получилось у меня по мотивам идеи Сергея Ковылина.

Создаем лист вот с такой основной надписью.

Возвращаем 2-е должность и фамилию в локальные параметры. Экспериментировать будем только на первых четырех строчках. По легенде, у нас есть сотрудники, которые занесены в базу семейства (Бочагин, Казарин, Конкин, Подобед) и сотрудники, которых нет в базе (Иванов, Петров, Сидоров, Миронов). Сначала заполняем сотрудников, которые занесены в базу. Выделяем семейство основной надписи и в палитре свойств заполняем фамилии этих сотрудников. Только фамилии, без должностей:

Выносим мышь за пределы палитры свойств и получаем вот такой результат:

То есть при внесении фамилии, которая есть в базе, должность и подпись появляются автоматически. Если мы внесем фамилии, которых в базе нет:

рис. 43

Результат будет вот такой:

Также можно заполнять штамп из вспомогательной таблички, только тогда фамилии из палитры свойств нужно убрать и подписи/должности автоматически не появятся (должности также нужно будет добавить в табличке):

Заключение

В принципе, все. Вышенаписанное не является четкой инструкцией, а только демонстрацией инструментов, которые можно использовать. А кому как удобно, каждый выбирает по себе.

Общие таблицы – 2017 – Справка по SOLIDWORKS

Можно создавать общие таблицы для использования в чертежах. Эти таблицы обеспечивают аналогичные функции с другими таблицами SOLIDWORKS, например разделение, объединение, сортировку и уравнения.

Используйте общую таблицу, когда вам нужно ввести данные в ячейки, а не создавать данные автоматически. Общие таблицы требуют ввода данных пользователем для всех ячеек.

Чтобы вставить общую таблицу:

  1. На чертеже щелкните Общая таблица (панель инструментов “Таблица”) или.
  2. Укажите свойства, описанные ниже, затем щелкните.
  3. Дважды щелкните ячейку и введите текст. Вы также можете вставлять символы и настраиваемые свойства.

Шаблон таблицы

Щелкните Открыть шаблон таблицы, чтобы выбрать стандартный или настраиваемый шаблон. Эта опция доступна только во время вставки таблицы.

Позиция стола

Неподвижный угол определяет направление, в котором таблица расширяется при добавлении новых столбцов или строк.

Установите стационарный угол на:


Вверху слева Новые столбцы расширяются вправо, а новые строки – ниже точки привязки.
Вверху справа Новые столбцы простираются влево, а новые строки – ниже точки привязки.
Внизу слева Новые столбцы расширяются вправо, а новые строки – выше точки привязки.
Внизу справа Новые столбцы расширяются влево, а новые строки выходят за точку привязки.

Присоединить к анкерной точке

Присоединяет указанный угол к привязке таблицы.

Параметр «Неподвижный угол» недоступен при первом создании таблицы. Если таблица привязана при создании, стационарный угол автоматически выбирается на листе чертежа в квадранте, ближайшем к привязке таблицы.

Размер стола

Установите количество столбцов и строк для таблицы.

Граница


Использовать настройки документа Использует параметры, установленные в.
Установите рамку коробки Задает толщину линии для внешней границы таблицы.
Граница сетки Задает толщину линий внутренней сетки таблицы.

Слой

На чертежах с именованными слоями выберите слой. В таблице предполагается цвет слоя.



Добавить или изменить цвет заливки ячейки таблицы

Добавить или изменить цвет заливки

  1. Выберите ячейки, в которых вы хотите добавить или изменить цвет заливки.

  2. На вкладке Таблицы в разделе Стили таблиц щелкните стрелку рядом с Заливка .

  3. В меню Заливка щелкните нужный цвет.

Применение градиента, узора или текстуры в качестве цвета заливки

  1. Выберите ячейки, в которых вы хотите применить эффект заливки в качестве цвета заливки.

  2. На вкладке Таблицы в разделе Стили таблиц щелкните стрелку рядом с Заливка .

  3. В меню Заливка щелкните Эффекты заливки .

  4. Выполните одно из следующих действий:

    С по

    Сделай это

    Использовать сплошной цвет в качестве заливки

    Щелкните вкладку Solid , а затем щелкните нужный цвет.

    Изменить градиент

    Щелкните вкладку Gradient и выберите нужные параметры.

    Изменить текстуру

    Щелкните вкладку Изображение или Текстура , а затем щелкните нужную текстуру.

Удалить цвет заливки

  1. Выберите ячейки, в которых нужно удалить цвет заливки.

  2. На вкладке Таблицы в разделе Стили таблиц щелкните стрелку рядом с Заливка .

  3. В меню Заливка щелкните Без заливки .

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Графики для рисования с помощью SciDAVis

Двухмерный график основан на кривых, которые определяются значениями Y как функции значений X. Есть два способа получить 2D-график в зависимости от способа определения значений (X, Y):

SciDAVis создаст новое окно графика, и график будет вставлен в новый слой

После создания графика , вы можете настроить все графические элементы графика с помощью команд меню «Формат».Вы можете добавлять новые элементы (текстовые метки, линии или стрелки, новую легенду, изображения) на график с помощью команд меню «График».

Данные должны храниться в таблице. Есть несколько возможностей вставить ваши (X, Y) значения в таблицу: вы можете записать их прямо с клавиатуры или прочитать их из файла. Здесь мы будем использовать первое решение, обратитесь к команде Import ASCII , чтобы использовать второе.

Первым шагом является создание пустого проекта с помощью команды New -> New Project из меню File, вы также можете использовать клавишу Ctrl-N или значок на панели инструментов File.Затем создайте новую таблицу с помощью команды New -> New Table из меню File, или с помощью Ctrl-T, или с помощью значка на панели инструментов File.

При создании таблица имеет два столбца (один для X и один для Y) и 32 строки. Вы можете добавлять строки и столбцы, выбирая строку или столбец и используя правую кнопку мыши, вы также можете изменять количество строк и столбцов с помощью команды Rows и Columns из меню Table. Вы вводите свои значения и получаете следующую таблицу:

Рисунок 2-1.Простой двухмерный сюжет: таблица.

Вы должны выбрать два столбца и построить график (здесь простой 2D-разброс) с помощью команды Scatter из контекстного меню или щелкнув соответствующий значок на панели инструментов Plot или с помощью Scatter из меню Plot. Создается сюжет, в котором используются параметры по умолчанию для всех элементов. Вы можете настроить эти параметры по умолчанию в диалоговом окне настроек. С параметрами по умолчанию вы получите следующий график:

Рисунок 2-2.Простой 2D-график: график по умолчанию.

Затем вы можете настроить свой график. Двойным щелчком по точкам открывается диалоговое окно «Пользовательские кривые», которое используется для изменения символов. Затем двойной щелчок по осям открывает диалоговое окно общих параметров графика, и вы можете изменить масштабы, шрифты для меток осей и т. Д. Вы также можете добавить линии сетки по осям X или Y и т. Д. Наконец, двойной щелчок на каждом текстовом элементе (заголовок X, заголовок Y, заголовок графика) позволяет изменять текст и представление этих элементов.Окончательный график:

Рисунок 2-3. Простой 2D сюжет: сюжет закончен.

Наконец, вы должны сохранить свой проект в файле ‘.sciprj’ с помощью команды Save Project из меню File или с помощью Ctrl-S или с помощью значка на панели инструментов File. В зависимости от вашего приложения вы можете экспортировать свой график в стандартный файл изображения с помощью команды Export Graph -> Current command из меню File (или с помощью кода клавиши Alt-G).

Есть несколько типов графиков, которые можно построить из таблицы.Они представлены в меню графика.

Можно использовать до четырех осей для данных:

Рисунок 2-4. Двухмерный график с двумя осями Y.

В дополнение к настройке, которая уже была описана, оси, которые используются для каждой кривой, были определены с помощью диалогового окна Custom Curves, а две стрелки были добавлены с помощью команды Draw Arrow .

Есть два способа получить такой график: вы можете построить график функции или заполнить таблицу значениями, вычисленными на основе этой функции, прежде чем строить график классическим способом.

Заполнение таблицы значениями функции.

Если вы просто хотите работать не только с графиком, но и с данными, вы можете создать новую таблицу, как описано в предыдущем разделе. Затем вы можете заполнить эту таблицу значениями функции с помощью команды Set Column Values ​​… .

Чтобы получить тот же график, что и в предыдущем примере, вам нужно создать новую таблицу (клавиша Ctrl-T), затем выбрать первый столбец и использовать команду Set Column Values… из контекстного меню или из меню Таблица. Символ номера строки – i , поэтому вы можете ввести выражение функции i / 10 и использовать 300 строк.

Рисунок 2-6. График функции: заполнение столбца X.

Второй шаг – выбрать второй столбец и использовать ту же команду. Выражение является функцией значений X, то есть первого столбца с именем col (1) .

Рисунок 2-7. График функции: заполнение столбца Y.

Когда таблица будет готова, вам просто нужно построить график, как описано в предыдущем разделе.

3D строительство> Строительные инструменты> Зоны столов

В сцене затенения вы можете определить зоны, которые будут заполнены таблицами PV.

Зоны, определенные только на плоскости XOY, когда вы рисуете их на полу, а столы динамически размещаются на сцене.

Сгенерированные таблицы размещаются в зависимости от объектов, на которых они расположены, это означает, что если вы рисуете зону над крышей, таблицы будут размещены на самой крыше на правильной высоте.Вы также можете указать, что вы хотите, чтобы столы автоматически наклонялись в соответствии с объектом, на котором они расположены.

Создание зон:

Чтобы создать или отредактировать зоны, нажмите эту кнопку, и появится следующая панель:

Нажмите кнопку еще раз, чтобы скрыть панель

Создайте новую прямоугольную зону:

Это создаст новую прямоугольную зону и позволит вам определить верхний левый угол и нижний правый угол прямоугольника на сцене.

Создайте новую полигональную зону:

Это создаст новую полигональную зону и позволит вам определять новые точки, щелкая левой кнопкой мыши по сцене.

Создать новую зону свободного рисования:

Это создаст новую зону и позволит вам нарисовать ее, удерживая левую кнопку мыши нажатой и перемещая мышь.

Щелкните правой кнопкой мыши в любом месте при рисовании зоны, чтобы завершить рисование. После завершения рисования многоугольной зоны или зоны произвольного рисования вы можете вставить новые точки в существующие сегменты (щелкните левой кнопкой мыши) или удалить существующие точки (щелкните правой кнопкой мыши).

Когда ваша новая зона будет определена, она появится в компоненте групп, и вы сможете удалить ее в любое время. Если таблицы PV уже были созданы в этой зоне, вам будет предложено выбрать, хотите ли вы их сохранить или нет.

Параметры выбранной зоны:

Эта кнопка открывает диалоговое окно редактирования поля таблицы для настройки параметров таблиц, которые будут генерироваться зоной.

Метка: определяет пользовательскую метку для этой зоны

Азимут: ориентация сгенерированных таблиц

Шаг: расстояние между основанием таблиц в двух последовательных рядах

Расстояние между таблицами: расстояние между двумя последовательными таблицами в одной строке

Выровнять таблицы: определяет способ выравнивания таблиц в каждой строке

Расстояние от земли: это значение определяет расстояние, на котором фотоэлектрические самолеты будут генерироваться от земли, на которой они лежат.

Автоматический наклон: при выборе этого параметра параметр наклона игнорируется, и столы будут получать наклон от поверхности, на которой они лежат.

Автоматическая длина: установка этого флажка приведет к игнорированию параметра длины и созданию только одной таблицы для каждой строки, длина которой будет увеличена до размера зоны

Эта кнопка заполняет зону заданными параметрами.Он удалит ранее созданные таблицы и сгенерирует новые таблицы в сцене, которые будут связаны с этой зоной.

Эта кнопка выбирает все таблицы, созданные в этой зоне.

Эта кнопка позволяет добавлять новые таблицы в существующую строку таблиц. Вы сможете добавить их в левый или правый конец строки или в место, где вы ранее удалили одну из строк таблицы.

Эта кнопка позволяет вам перемещать строку по ее горизонтальной оси, чтобы выровнять ее точно так, как вы хотите.Сначала щелкните эту кнопку, затем наведите указатель мыши на существующую строку, нажмите левую кнопку мыши, перетащите мышь, пока таблицы не появятся в нужном месте, и, наконец, отпустите левую кнопку мыши.
Предупреждение: любые изменения в строках будут потеряны, если вы снова создадите зону.

Дополнительная информация:

Вы можете редактировать только одну зону за раз, что означает, что вам нужно будет щелкнуть зону, которую вы хотите редактировать, в сцене, чтобы выбрать ее.

Изменения зоны сохраняются в истории, поэтому вы можете легко отменить и повторить свои действия.

После создания таблиц вы можете редактировать, удалять, перемещать или вращать их по своему желанию независимо.

Создание запретных областей

Используйте следующие кнопки, чтобы нарисовать области исключения:

Эти области будут применены как маски к нарисованным вами зонам, и они не позволят размещать здесь таблицы.
Вам нужно будет заново заполнить свои зоны, чтобы учесть маски.

Google Docs: Работа с таблицами

Урок 12: Работа с таблицами

/ ru / googledocuments / headers-footers-and-page-breaks / content /

Введение

Таблица представляет собой сетку ячеек, размещенных в строках и столбцах .Таблицы можно настраивать и использовать для различных задач, например для представления текстовой информации и числовых данных.

В этом уроке вы узнаете, как создать пустую таблицу , изменить существующую таблицу и изменить свойства таблицы .

Вставка и изменение таблиц

Посмотрите видео ниже, чтобы узнать, как работать с таблицами в Документах Google.

Чтобы вставить таблицу:
  1. Поместите точку вставки в то место, куда вы хотите вставить таблицу.
  2. Щелкните Вставьте и наведите указатель мыши на Table . Появится сетка квадратов.
  3. Проведите мышью по сетке квадратов, чтобы выбрать количество из столбцов, и строк, в таблице.
  4. Щелкните мышью, и таблица появится в документе. Точка вставки теперь будет в верхней левой ячейке.

Чтобы удалить таблицу, щелкните правой кнопкой мыши в любом месте таблицы и выберите Удалить таблицу в появившемся меню.

Чтобы добавить дополнительную строку:
  1. Щелкните правой кнопкой мыши строку рядом с в том месте, где вы хотите добавить строку, затем выберите Вставить строку выше или Вставить строку ниже в появившемся меню.
  2. В таблице появится новая строка.
Чтобы добавить дополнительный столбец:
  1. Щелкните правой кнопкой мыши столбец рядом с в том месте, где вы хотите разместить новый столбец, затем выберите Вставить столбец слева или Вставить столбец справа в появившемся меню.
  2. В таблице появится новый столбец.
Чтобы удалить строку или столбец:
  • Щелкните правой кнопкой мыши строку или столбец, который вы хотите удалить, затем выберите Удалить строку или Удалить столбец в появившемся меню.

Редактирование свойств таблицы

В Документах Google вы можете внести изменения в существующую таблицу, настроив свойства таблицы , такие как размеры ячейки , выравнивание , размер границы и цвет .

Чтобы изменить размеры ячейки:

Вы можете изменить размеры ячеек, отрегулировав их линии границы .

  1. Наведите указатель мыши на границу , которую вы хотите изменить. Курсор изменится на двойную стрелку .
  2. Щелкните и перетащите линию границы. Появится синяя направляющая , которая поможет вам увидеть новую длину и ширину ячейки.
  3. Отпустите мышь в желаемом месте. Размеры ячейки изменятся.

Вы также можете ввести точные размеры ячейки с помощью диалогового окна Свойства таблицы . Щелкните правой кнопкой мыши ячейку, которую нужно изменить, затем выберите Свойства таблицы в появившемся меню.

Чтобы изменить выравнивание ячеек по горизонтали:

Вы можете изменить горизонтальное выравнивание ячейки, чтобы ее содержимое было выровнено по левой, центральной или правой стороне ячейки. В Google Документах выравнивание ячеек по горизонтали изменяется путем выбора одной из четырех кнопок выравнивания на панели ярлыков .

  1. Выберите ячейку или ячейки , которые нужно выровнять.
  2. Нажмите желаемую кнопку выравнивания из четырех вариантов на панели инструментов ярлыка .
  3. Текст будет выровнен.
Чтобы изменить вертикальное выравнивание ячеек:

Вертикальное выравнивание ячейки относится к выравниванию содержимого ячейки по верхней, средней или нижней области ячейки. В Документах Google вы можете изменить вертикальное выравнивание ячейки, изменив выравнивание Ячейки по вертикали в диалоговом окне Свойства таблицы .

  1. Выберите ячейку или ячейки , которые нужно выровнять.
  2. Щелкните правой кнопкой мыши и выберите Свойства таблицы в появившемся меню.
  3. Откроется диалоговое окно «Свойства таблицы » . Щелкните поле Выравнивание ячейки по вертикали .
  4. Выберите желаемое выравнивание.
  5. Нажмите ОК . Текст изменится.
Чтобы изменить размер границы:
  1. Щелкните правой кнопкой мыши в любом месте таблицы.В появившемся меню выберите Свойства таблицы .
  2. Откроется диалоговое окно «Свойства таблицы » . Щелкните стрелку раскрывающегося списка Таблица размер границы и выберите нужный размер.
  3. Нажмите ОК . В документе появится новый размер границы.
Чтобы изменить цвет фона ячейки:
  1. Выберите ячейку или ячейки , которые вы хотите изменить.
  2. Щелкните правой кнопкой мыши и выберите Свойства таблицы в появившемся меню.
  3. Откроется диалоговое окно «Свойства таблицы » . Щелкните стрелку раскрывающегося списка Цвет фона ячейки и выберите нужный цвет.
  4. Нажмите ОК . Новый цвет будет применен к ячейкам.
Чтобы изменить цвет границы:
  1. Щелкните правой кнопкой мыши в любом месте таблицы. В появившемся меню выберите Свойства таблицы .
  2. Откроется диалоговое окно «Свойства таблицы » . Щелкните стрелку раскрывающегося списка Таблица цвет границы , затем выберите нужный цвет.
  3. Нажмите ОК . К таблице будет применен новый цвет границы.

Вызов!

  1. Откройте наш файл примера. Убедитесь, что вы вошли в Google, затем нажмите Файл > Сделайте копию .
  2. Вставьте строку в нижнюю часть таблицы и введите свое имя в первый столбец.
  3. Удалите столбец с заголовком Monday .
  4. Выберите ячейки, содержащие вторник , среда , четверг , пятница и суббота и измените цвет фона на голубой.
  5. Выберите все ячейки. Измените выравнивание ячеек по горизонтали на по центру , а по вертикали – на по центру .
  6. Увеличьте высоту первого ряда на .
  7. Когда вы закончите, ваш документ должен выглядеть примерно так:

/ ru / googledocuments / insert-images / content /

.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
