Методические указания по выполнению графической работы “План, фасад, разрез”

Воронежский техникум строительных технологий

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

По выполнению графической работы «План, фасад, разрез»

Разработала М.М.Белоглазова

2017

Содержание

Введение

Оформление чертежа

Порядок выполнения работы

Единая модульная система

Масштабы и линии чертежа

Стадии проектирования

План здания или сооружения

Фасад здания

Разрезы

Заключение

Литература

Введение

В настоящее время темпы развития строительного производства требуют высокого уровня подготовки техников-строителей. В приобретении необходимых знаний значительную роль играет графическая грамотность специалистов.

Техник-строитель должен свободно ориентироваться в разнообразных строительных чертежах, уметь легко их читать и квалифицированно выполнять и оформлять чертежи, входящие в проекты зданий и инженерных сооружений.

Поэтому, среди дисциплин, изучаемых в средних специальных учебных заведениях, курс «Инженерная графика» занимает одно из ведущих мест, а раздел «Строительное черчение» является наиболее важным для студентов строительных специальностей, так как знания и умения, полученные в данном курсе, будут необходимы при изучении специальных дисциплин, в курсовом и дипломном проектировании.

Задача настоящих методических указаний изучение основных положений и условностей при выполнении общих чертежей зданий. Приобретение навыков чтения и выполнения общестроительных чертежей.

Оформление чертежа

Задание выполняется на листе формата А1. Штамп чертится по форме образца №1, а в графе «наименование чертежа»» указывается название объекта. Хорошее размещение изображений обеспечивается предварительной разметкой листа. Места отдельных видов на листе можно определять при помощи шаблонов, вырезанных из бумаги, размеры которых соответствуют примерным габаритам проекций с учетом простановки размеров и поясняющих надписей. Передвигая шаблоны по месту, достигают хорошего варианта расположения чертежа. Надписи рекомендуются выполнять стандартным шрифтом.

Порядок выполнения работы

Для выполнения задания выдают полусхематичный план, фасад и разрез. На плане указываются положение осей симметрии оконных и дверных проемов и их марки; места расположения санитарно-технических приборов отмечены соответствующим контуром и замаркированы буквами. При вычерчивании плана необходимо, учитывая экспликацию чертежа, все это заменить условными графическими обозначениями. Выполнение задания начинают с вычерчивания плана здания. Затем чертят разрез и фасад. Все необходимые размеры проставляются на плане и разрезе внутри помещений и снаружи здания, маркируются оси капитальных стен и колонн, указываются уровневые отметки на разрезе и фасаде, а на плане площади помещений и обозначается разрез. Работу тщательно проверяют, оформляют надписями.

Единая модульная система

Основой типизации и стандартизации в проектировании, производстве строительных изделий и в строительстве служит единая модульная система (ЕМС).

Эта система объединяет правила координации размеров объемно-планировочных и конструктивных элементов зданий и сооружений. Модулем является условная единица измерения. За основной модуль принят размер 100мм.

Все объемно-планировочные размеры помещений, лестничных клеток, конструктивных элементов (стен, перекрытий и др.) должны быть кратны модулю. Модуль может быть укрупненный и дробный, которые образуются умножением величины основного модуля на целый или дробный коэффициент. При проектировании различных зданий расстояния между разбивочными осями (продольные и поперечные шаги) рекомендуется брать кратным наиболее крупному модулю. В проектах одноэтажных зданий с пролетами до 18м. расстояние между разбивочными осями должно быть кратным 3м. (т.е.6,9,12м.) При пролете более 18м. эти расстояния кратны 6м. Расстояния между разбивочными осями в продольном направлении (шаг колонн) должен быть кратным 6м.

Масштабы и линии чертежа

Изображения на чертежах планов, фасадов, разрезов, деталей выполняются в масштабах установленных ГОСТ 2.

302-6

Наименование чертежей

Основной масштаб

Допускаемый масштаб

Генплан

1:2000

1:1000 1:200 1:500

Планы этажей

1:200 1:100

1:400 1:50

Фасад

1:200 1:100

1:400 1:50

Разрезы

1:100 1:50

1:200

На строительных чертежах используются три типа линий: сплошные, штриховые, штрихпунктирные, толщина которых выбирается в зависимости от масштаба изображения.

Толщина линий обводки для плана и разреза (в мм.)

НАИМЕНОВАНИЕ

Масштаб

1:400

1:200

1:100

1:50

Линия земли

0.4

0.6

0.8

Каменные элементы, попадающие в сечение

0.4

0.6

0.8

Деревянные элементы, попадающие в сечение

0.4

0.6

Контуры других элементов

0.3

0. 3

Оборудование

0.2

Толщина линий обводки для фасадов (в мм.)

НАИМЕНОВАНИЕ

Масштаб

1:400

1:200

1:100

1:50

Линия земли

0.6

0.8

Контуры здания

0.4

0.6

Линии проемов, окон и дверей

0.3

0.4

0.4-0.6

Рисунок коробок, переплетов, полотен дверей, ворот

0.2

Толщина линий обводки для деталей (в мм.)

НАИМЕНОВАНИЕ

Масштаб

1:400

1:200

1:100

1:50

Сечение каменных элементов (кирпич, бетон)

0.8

1.0

Сечение деревянных элементов

0.6

0.8

1.0

Контуры сечений, не попадающих в разрез

0. 3

0.3

Толщина линий обводки рамки, штампа-1мм, размерных линий, линий обрывов и штриховки-0,2 мм.

Стадии проектирования

Строительству любого здания и сооружения предшествует работа по созданию технической документации проекта.

Проектом называется комплекс документов, необходимых для строительства и финансирования объекта. Практическую часть проекта представляют чертежи. Финансовую стоимость определяют сметы. Строительное проектирование проводится в две стадии: проектное задание и рабочие чертежи. Проектное задание дает представление об общем архитектурном и конструктивном решении, а также определяет техническую возможность и экономическую целесообразность строительства. Рабочие чертежи включают общие архитектурно-строительные чертежи (поэтажные планы, фасады, разрезы), чертежи несущих конструкций (фермы, колонны, монтажные планы), чертежи технологической части, чертежи специальных работ (водопровод, отопление и др.

План здания или сооружения – это горизонтальный разрез здания на уровне окон этажа (на 1,5м от пола). При изображении планов промышленных зданий дается указание на чертеже «План на отметке 3.150», для жилых «План 2го этажа». Для многоэтажных зданий планы составляются отдельно каждого этажа. Надпись делается над чертежом плана и под ней указываются масштаб, в котором выполнен план.

На плане наносятся контуры элементов здания (стены, перегородки, столбы и др.), попавшие в разрез и расположенные ниже секущей плоскости. Рекомендуется контуры несущих конструкций обводить линией большей толщины, чем контуры ненесущих конструкций. На плане изображаются жилые, производственные, вспомогательные помещения, лестничные клетки, санитарно-техническое оборудование, оконные и дверные проемы, а также контуры основного технологического оборудования. План здания чертят первым и располагают на месте «вида сверху»

План здания выполняется в следующей последовательности:

Наносятся разбивочные оси, сначала продольные, затем поперечные.
Прочерчиваются контуры продольных и поперечных стен, исходя из условий привязки и принятой в соответствии с материалом и теплотехническими данными толщины стены.
Вычерчиваются перегородки.
Размещаются оконные и дверные проемы в стенах.
Вычерчивается санитарно-техническое и прочее оборудование.
Наносятся размерные и выносные линии и маркировочные кружки.
Проставляются размеры и марки осей.
Обозначается секущая плоскость разреза.
Выполняются необходимые надписи.

На планах жилых и общественных зданий иногда показывают расстановку мебели и оборудования, составляют экспликацию помещений (таблицу с наименованиями), а на плане указывают в кружке диаметр 5-7 мм. номера помещений. Расположение плана на месте должно, по возможности, соответствовать расположению здания на генеральном плане, в противном случае план здания вычерчивают повернутым по часовой стрелке на 90⁰ по отношению его положения на генеральном плане. Вычерчивание плана начинается с нанесения разбивочных осей, которые проводят штрихпунктирной или сплошной тонкой линией толщиной S/3, в капитальных стенах и колоннах. Затем от оси в обе стороны откладывают величины, составляющие толщину стен. Разбивочные оси обозначаются в кружках цифрами (слева на право) по длине здания и буквами русского алфавита по ширине здания. (Фасадная стена маркируется «А») Диаметр кружка для М1:200 диаметр 6-7мм. для М1:100 и М1:50 диаметр 8-9мм. Расстояние от крайней размерной линии до центра кружка составляет 7мм. После вычерчивания капитальных стен, колонн, перегородок на плане необходимо показать оконные и дверные проемы с четвертями (если М1:50 или 1:100) и без них. На законченный чертеж плана наносятся размеры. Наружные размеры указывают в виде «цепочек».

Размеры простенков и проемов
Размеры по осям несущих конструкций (капитальных стен, колонн)
Размеры по осям крайних капитальных стен

Первая нитка размеров располагается от чертежа плана на 14 (или21)мм. , все последующие цепочки через 7мм от предыдущей. Внутри здания показывают размеры помещений в свету, толщину перегородок, размеры дверных проемов и др. конструктивных элементов. Размерные линии проводят на 7 мм. от внутреннего контура стены.

Кроме того указывается полезная площадь-это площадь помещений, обеспечивающих технологический процесс. Площадь указывается в квадратных метрах с двумя знаками и обводятся кружком. На планах указывают следы секущих плоскостей, по которым строят затем разрезы. Следы плоскостей- это разомкнутые штрихи со стрелками, указывающими направление проецирования. Размерные числа проставляются над размерными линиями, которые ограничиваются засечками. Вычерчивание плана осуществляется остро отточенным карандашом Т или ТМ в тонких линиях. После тщательной проверки чертеж обводится более мягким карандашом ТМ и М.

Контуры наружных и внутренних капитальных стен, колонн, лежащих в секущей плоскости обводят сплошной линией S=0,8-1,0мм. Контуры печей, перегородок, лежащих в секущей плоскости- S/2 . Все остальные линии имеют толщину S/3. Размерные числа h=2,5-3,5мм.

Фасад здания -это проекция здания на фронтальную плоскость. Фасад представляет внешний вид здания, расположение и форму конструктивных и архитектурных элементов: окон, дверей, балконов, наличников, сандриков, пилястр и др. В крупноблочных и панельных зданиях на чертежах фасадов показывают разрезку (членение) стен на панели или балки. Фасад, на котором указаны марки элементов, называется монтажным. На фасадах производственных зданий изображают деформационные швы, пожарные лестницы, трубы наружного водостока.

Обычно фасад вычерчивается в том же масштабе, что и план здания и располагается над ними с сохранением проекционной связи. Над планом прочерчивается сплошная линия толщиной «S», которая служит основанием фасада. Под этой линией через 1мм. проводится вторая линия толщиной 2мм. Обе линии выводятся за контуры фасада на 30мм. Затем наносят линии горизонтального членения фасада: линии отмостки, цоколя, оконных и дверных проемов, поясков, карнизов, конька крыши. Размеры элементов по длине берутся с плана здания. Фасады именуются по крайним разбивочным осям. Например: «Фасад 1-4» или «Фасад Г-А».

Маркировочные кружки, обозначающие крайние оси, располагается на 14мм от нижней линии контура фасада. Контур здания и проемы обводят толщиной 0,4-0,6мм, а контуры оконных и дверных переплетов, членения стен на панели и блоки, контуры поясков, карнизов и др. архитектурных элементов стен обводят линиями в 2 раза тоньше. На чертеже фасада размеры показывать не принято. Рядом с фасадом наносят лишь отметки основных членений фасада по высоте Отметкой называется высота точки, горизонтальной линии илигоризонтальной плоскости относительно пола первого этажа, принятого за нулевую отметку.

Отметка обозначается стрелкой

с выноской и горизонтальной полкой, на которой указывается число. Число у отметки указывается в метрах, после запятой 3 знака.

Вид с боку (торцовый фасад) представляет собой, как и главный фасад, внешний вид здания слева или справа, (вместо вида сбоку часто дается вертикально поперечный разрез).

Разрезы на строительных чертежах служат для выявления объемного и конструктивного решения здания и взаимного расположения отдельных конструкций по высоте. Разрез получается в результате сечения здания вертикальной плоскостью. Положение секущих плоскостей выбирается так, чтобы показать лестничную клетку, оконные и дверные проемы и др. Если при выполнении продольного разреза секущая плоскость не проходит по коньку крыши, то разрез крыши, до чердачного перекрытия выполняется по коньку, а ниже разрез показывают согласно положению секущей плоскости. Части здания в разрезе изображают условными обозначениями. Разрезы бывают архитектурные, конструктивные и монтажные.

Монтажный разрез выполняется, если здание сооружается из конструктивных элементов заводского изготовления, которые на чертеже маркируют.

Вычерчивание разреза здания:

Проводят вертикальные разбивочные оси несущих конструктивных стен, попавших в секущую плоскость.
Перпендикулярно к разбивочным осям прочерчивают горизонтальные линии уровней: поверхности земли, пола первого и других этажей, чердачного перекрытия, карниза.
Наносят тонкими линиями толщины наружных и внутренних стен, перегородок, колонн.
Отмечают и вычерчивают выносы карниза, цоколя, скаты крыши.
Оформляют оконные и дверные проемы, лестницы.
Проставляют размеры и необходимые надписи, маркировку.
Производят окончательную обводку и указывают наименование разреза.

На чертежах разрезов ставятся и линейные размеры, и отметки как внутри, так и снаружи здания.

Горизонтальные размеры –расстояние между разбивочными осями.

Вертикальные размеры:

Расстояние от пола до подоконника (75-80см)
Высота оконного проема и двери
Расстояние от верха проема до перекрытия (около 40см)
Толщина перекрытий и полная высота помещений.

Наружные размеры ставятся на расстоянии 21мм от контура стен.

Высота цоколя
Расстояние от цоколя до низа проема
Высота проема
Расстояние от верха проема до верха карниза
От верха карниза до конька крыши

Кроме размеров на разрезе проставляются относительные отметки на расстоянии 21мм от стены.

За отметку 0,000 принимается уровень пола 1 этажа.

Необходимо указывать отметки поверхности земли, подошвы фундамента, верха карниза, верха конька, а внутри разреза –уровень пола каждого этажа, лестничных площадок. Законченный чертеж разреза оформляется надписью «Разрез 1-1».

Заключение

Для успешного изучения раздела «Строительное черчение» необходимо, наряду с усвоением многочисленных и разнообразных понятий, охватывающих проекционную суть чертежа, условностей и упрощений, правил, изложенных в стандартах СПДС, сформировать достаточно подвижные пространственные представления и использовать уже сформированную технику графической работы.

Чтобы устранить диспропорцию между большим объемом материала данного раздела и его трудоемкостью,с одной стороны, и ,выделяемым временем, с другой, разработан данный учебно – методический комплекс.

Особое внимание в комплексе уделено созданию связи процессов подачи и переработки информации, благодаря чему активизируется мышление студентов и повышается их интерес к изучению дисциплины.

Литература

1. Основы строительного черчения: учебник для нач. проф. образования / Г.А. Гусарева, Т.В. Митина, Ю.О. Полежаев, В.И. Тельный. – М.: Издательский центр «Академия», 2012

2. Короев Ю.И. Черчение для строителей: учебник – М.:КНОРУС, 2012

3. Георгиевский О.В. Строительные чертежи: Справочное пособие для техникумов и вузов. – М.: Архитектура – С, 2009

4. .Георгиевский О.В. Единые требования по выполнению строительных чертежей. Справочное пособие – М.:Стройиздат, 2002

Толщина линий обводки на чертежах планов, разрезов и фасадах

Основные назначения линий на чертежах и их начертание устанавливает ГОСТ 2.303-68 (для всех отраслей промышленности и строительства).
Наименование, начертание и толщина линий по отношению к толщине основной линии и основное назначение линий должны соответствовать данным, приведенным в статье «Линии чертежа и их назначение» (ГОСТ 2. 303-68 взамен ГОСТ 3456 – 59).

При вычерчивании чертежа фасада здания выдерживаются следующие толщины линий:

в масштабе 1:50
линия земли – 0,8 мм,
контур здания 0,5 … 0,6 мм,
линии проемов, ворот, дверей и окон – 0,4 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 … 0,3 мм

в масштабе 1:100
линия земли – 0,8 мм,
контур здания 0,4 … 0,5 мм,
линии проемов, ворот, дверей и окон – 0,4 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

в масштабе 1:200
линия земли – 0,6 мм,
контур здания 0,3 … 0,4 мм,
линии проемов, ворот, дверей и окон – 0,3 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

При вычерчивании чертежа разрезов и планов здания выдерживаются следующие толщины линий:

в масштабе 1:50
линия земли – 0,8 мм,
каменные и деревянные элементы, попадающие в сечение – 0,8 мм,
линии проемов, ворот, дверей и окон – 0,4 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 . .. 0,3 мм

в масштабе 1:100
линия земли – 0,7 мм,
каменные и деревянные элементы, попадающие в сечение – 0,6 … 0,7 мм,
линии проемов, ворот, дверей и окон – 0,4 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

в масштабе 1:200
линия земли – 0,5 мм,
каменные и деревянные элементы, попадающие в сечение – 0,4 … 0,5 мм,
линии проемов, ворот, дверей и окон – 0,3 мм,
рисунок коробок, переплетов окон и полотен ворот, дверей и окон – 0,2 мм

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Применение линий при вычерчивании фасада (а) и плана (б) жилого дома.

Наименьшая толщина линий (и расстояний между ними) в зависимости от формата чертежа должна соответствовать данным, указанным в табл.

Источник:

книга: Правила выполнения архитектурно-строительных чертежей.
Изд-во – Москва: изд-во «Интербук-бизнес».
Учебное пособие.
Автор: О.В. Георгиевский

Предисловие:
Настоящее пособие по архитектурно-строительному черчению выполнено в соответствии с требованиями ГОСТов ЕСКД (Единой системы конструкторской документации) и СПДС (Системы проектной документации для строительства).
Данное пособие может быть использовано при выполнении заданий по архитектурно-строительному черчению, а также при выполнении курсовых и дипломных проектов студентами всех строительных специальностей средних и высших учебных заведений.

—

Распечатать

Вконтакте

Facebook

Twitter

Одноклассники

Google+

4 Построение чертежей фасадов и разрезов здания

4. Построение чертежей фасадов и разрезов здания

1. Разрезы обычно выполняются в масштабе 1:100 и 1:200, вычерчивать разрез нужно до того как на плане будет построена лестничная клетка. Разрез выполняется в следующем порядке: проводят вертикальные разбивочные оси основных несущих конструктивных схем, перпендикулярно разбивочным осям чертят горизонтальные линии на уровне поверхности земли, пола всех этажей, верха чердачного перекрытия и карниза. Наносят тонкими линиями контуры наружных и внутренних стен, перегородок, которые входят в разрез. А так же высоты между этажных и чердачных перекрытий.

Намечают наружных и внутренних стенах и перегородках оконные и дверные проемы, а также видимые дверные проемы и другие элементы, расположенные за секущей плоскостью. Проводят выносные и размерные линии, а так же знаки для простановки высотных отметок. Цифры характеризующие высоту уровней проставляются в метрах, за нулевую отметку условно принимают отметку пола первого этажа. Отметку проставляют с точностью до 3 знаков после запятой. Числовые значения отметок плоскостей лежащих ниже нулевого уровня обозначают знаком «-».

2. Построение разреза по лестнице. Разрез по лестнице служит для монтажа её сборных элементов – лестничных площадок, с балками и маршей. Пусть длина лестничной клетки – 5 610 мм., ширина лестницы – 2 200 мм., зазор между маршами – 100 мм., ширина марша – 1 050 мм., высота этажа – 3 000 мм. При высоте ступени – 150 мм., в каждом марше должно быть 10 ступеней (1500/150 = 10 ступеней). Вертикальную плоскость ступени называют подступенком, а горизонтальную плоскость – проступью, т.к. проступь последней ступени каждого марша совпадает с уровнем площадки и включается в неё, то в плане каждого марша число проступей будет меньше числа ступеней на 1.

Высота подступенка h связана с шириной ступени b, и определяется по формуле (по СНиП):

b + 2h = 600 мм

b = 600 – 2*150 = 300 мм

Согласно строительным нормам и правилам высота подступенка должна быть не более 170 мм., а ширина ступенек не менее 260 мм.

Длинна марша в плане будет равна:

Вычерчивание планов, разрезов и фасадов дома

Категория: Проектирование

Вычерчивание планов, разрезов и фасадов дома
Планом называют изображение дома, мысленно рассеченного горизонтальной плоскостью на уровне V3 высоты этажа или на расстоянии 1 м от пола и спроецированного на горизонтальную плоскость. На плане показывают то, что получается в секущей плоскости, и то, что расположено под ней.
По плану судят о размерах, форме и расположении отдельных помещений, расположении дверных и оконных проемов, дымовых и вентиляционных каналов, конструкции и расположении несущих капитальных стен, перегородок, лестниц и других элементов конструкций дома.
Планы этажей, подвала, фундаментов и кровли выполняют в масштабе 1:100 или 1:50, а отдельных узлов – в масштабе 1:5 и 1:10.
Дом в плане расчленяют осевыми линиями на ряд элементов. Наносят их штрихпунктиром с длинными штрихами и обозначают марками, проставляемыми в кружках диаметром 6…12 мм. Линии, проходящие через основные несущие конструкции (стены, колонны), называют продолы ными и поперечными координационными осями.
На планах домов продольные оси, как правило, располагают справа от плана дома, а поперечные – внизу. Поперечные оси маркируют порядковыми арабскими цифрами слева направо, а продольные прописными буквами русского алфавита, за исключением букв 3, И, О, X, Ы, Ъ, Ь.
Внутреннюю грань наружной стены проводят от координационной оси на расстояние 120…250 мм (в зависимости от толщины стены), а координационную ось во внутренних стенах – по их середине.
Маркировка осей на разрезах, фасадах, узлах и деталях должна соответствовать маркировке осей в плане. Размеры на чертеже показывают с помощью сплошных тонких размерных линий. Наносят эти линии не ближе 21 мм от чертежа. Расстояния между ними принимают 7 мм. На первой от чертежа размерной линии дают размеры наиболее мелких членений, на следующих -более крупных.
Отрезки на размерных линиях, соответствующие размерам наружных элементов стен (двери, окна, простенки и др. ), ограничивают выносными линиями. Выносные линии должны начинаться на расстоянии 3…4 мм от стены дома. Точки пересечения выносных и размерных линий фиксируют засечками под уклоном 45°.
Все размеры проставляют в миллиметрах без обозначения размерности. Числа наносят над размерной линией, по возможности ближе к середине отрезка. Высота цифр должна быть 3…5 мм.
Уровень расположения архитектурных и конструктивных элементов определяют отметки уровней. Эти отметки отсчитывают от условной нулевой отметки, в качестве которой принимают уровень чистого пола первого этажа. Отметки ниже нулевой должны быть со знаком минус, выше нулевой – без знака.
Числовое значение отметок проставляют в метрах с тремя десятичными знаками без указания размерности.
На планах отметки уровней наносят в прямоугольнике или на полке линии выноски.
Направление уклона плоскостей обозначают стрелкой с указанием над ней его значения в виде простой или десятичной дроби с точностью до третьего знака.
Порядок вычерчивания плана дома следующий:
1) проводят продольные и поперечные координационные оси;
2) вычерчивают наружные и внутренние стены,перегородки и колонны;
3) разбивают оконные и дверные проемы в наружных и внутренних стенах и перегородках, условно показывают направление открывания дверей;
4) вычерчивают санитарно-технические приборы;
5) наносят необходимые выносные и размерные линии;
6) проставляют все размеры, делают соответствующие надписи;
7) проверяют правильность выполнения чертежа, исправляют ошибки;
8) обводят чертеж более толстыми линиями.
В состав проекта дома должны входить планы фундаментов, раскладки балок, плит перекрытий и покрытия, расположения несущих элементов крыши – стропил, кровли.
Разрезом называют изображение дома, мысленно рассеченного вертикальной плоскостью и спроецированного на плоскость, параллельную секущей плоскости.
Если мысленно рассечь здание вертикальной секущей плоскостью и удалить его переднюю часть, а оставшуюся часть здания спроецировать прямоугольно на фронтальную плоскость, параллельную секущей плоскости, то полученное на ней изображение и будет разрезом этого здания.
Разрезы подразделяют на конструктивные (делают, чтобы показать конструкцию стен, перекрытий, покрытий, крыш и других элементов дома), архитектурные (выполняют, чтобы показать внутренний вид помещений без конструктивных элементов), местные и частичные (участков, конструктивные особенности которых не выявлены в основных разрезах).
Секущую плоскость (ее горизонтальный след) для данного разреза изображают в виде разомкнутой линии (след начала и конца секущей плоскости), вынесенной за пределы плана. При сложном ломаном разрезе наносят следы пересечения секущих плоскостей. На концах разомкнутой линии разреза показывают направление взгляда стрелкой. Номер поперечного разреза ставят под стрелками, продольного – сбоку с внешней стороны стрелок.
Отметки уровней расположения архитектурных и конструктивных элементов на разрезах и фасадах обозначают условным знаком в виде стрелки с наклоном к горизонтали под углом 45°, опирающейся на линию контура или на выносную линию уровня элемента.
Названия отдельных деталей в узлах дают на выносных ломаных линиях -выносках, наклонный участок которых со стрелкой на конце должен быть обращен к детали, а горизонтальный – служить полкой – основанием для надписи. Выносные надписи к многослойным конструкциям (крыши, стены и т. п.) наносят в виде “флажков”. Толщину слоев приводят в миллиметрах без указания размерности.
Контуры разрезов обводят сплошной основной линией толщиной 0,6…1 мм. Все остальные линии чертежа, не попавшие в плоскость разреза, выполняют сплошными тонкими толщиной 0,2…0,3 мм, так же как размерные и осевые. На законченном чертеже все лишние линии удаляют.
Разрез дома вычерчивают в следующей последовательности:
1) проводят вертикальные координационные оси с кружками для маркировки осей основных несущих конструкций стен и колонн;
2) перпендикулярно координационным осям вычерчивают горизонтальные линии уровней: поверхности земли, полов и потолков всех этажей и условно верха чердачного перекрытия и карниза;
3) наносят контуры наружных и внутренних стен, перегородок, высоты междуэтажных и чердачного перекрытий, конька крыши, линии ската крыши;
4) вычерчивают стропила и кровлю, дверные и оконные проемы, лестницы, печи, трубы и т. п.;
5) проводят выносные и размерные линии, проставляют знаки для обозначения высотных отметок;

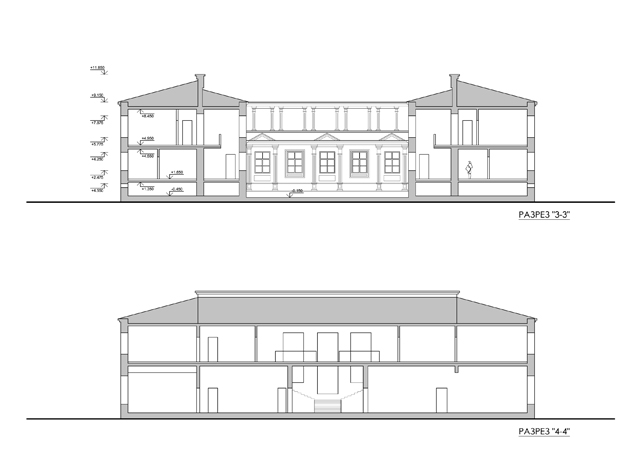

6) показывают все размеры и высотные отметки, делают выносные надписи, изображают элементы конструкций, попавших в разрез;
7) проверяют правильность выполнения разреза и обводят его толстыми линиями.
Фасадом дома называют его вид (проекцию) спереди,сбоку или сзади.
Вид на дом со стороны улицы называют главным фасадом, слева и справа – боковыми фасадами, а сзади, со стороны двора, – дворовым фасадом. По фасадам судят о внешнем облике дома, о расположении и форме видимых конструктивных и архитектурных элементов: окон, дверей, балконов, лоджий, веранд, наличников, пилястр, колонн, наружных лестниц, водосточных труб и т. п. На фасадах указывают наружную отделку и цветовое решение дома.
Фасады вычерчивают в следующей последовательности:
1) проводят крайние вертикальные координационные оси с кружками для маркировки осей;
2) наносят горизонтальные линии уровней поверхности земли, цоколя, балконов, коньков и уклонов крыш и вертикальные линии стен;
3) показывают оконные и дверные проемы, проемы балконов и лоджий, трубы, карнизы,наличники;
4) проставляют высотные отметки;
5) вычерчивают переплеты окон и дверей;
6) наносят необходимые детали и надписи;
7) обводят фасад толстыми линиями, стирают подсобные линии построения.

Проектирование – Вычерчивание планов, разрезов и фасадов дома
От больниц до жилья: Детали конструкции фасада
От больниц до жилья: Детали конструкции фасада
Detalle de la fachada de la Pathé Foundation. Image Cortesía de Renzo Piano Строительный мастерской Sharehare
Facebook
0
Twitter

Pinterest

WhatsApp
Mail
или
HTTPS: // www. архиежедневно.com/7/50-of-the-best-facade-construction-details
Фасад — это визитная карточка архитектурного проекта, часто знаковый и узнаваемый элемент, который становится частью коллективного воображения.
Мы часто видим их на фотографиях и в произведениях искусства, например, на работах Андреаса Гурски или в декорациях фильмов. Почти невозможно забыть розовый симметричный фасад отеля «Будапешт» режиссера Уэса Андерсона или даже легендарное «Физическое граффити» Led Zeppelin в музыкальных клипах или на обложках альбомов.
+ 52
Одной из сложностей удовлетворительного представления детали фасада является точка зрения. Какой лучший вид/кадр для детали фасада? В разрезе, в аксонометрии или в плане?
Мы выбрали 50 деталей фасада, чтобы показать различные подходы к этому типу представления, выделив такие аспекты, как материальность, стыки, внутренний комфорт и цвет (среди других свойств, которые являются частью фасадов).
Муниципальная больница Villa el Libertador Príncipe de Asturias / Santiago Viale + Ian Dutari + Alejandro Paz
Деталь фасада больницы Фонд Санта-Фе-де-Богота / El Equipo de Mazzanti
Фрагмент фасада Фонд Санта-Фе-де-Богота Здание Gribone / Ventura Virzi arquitectos
Деталь фасада Здание Грибоне Деталь фасада Жилой дом №3 Махаллат / CAAT Studio
Деталь фасада Жилой дом Махаллат Звездные инженеры, Административное здание и фабрика / Студия VDGA
Деталь фасада Haussmann Stories Кирпичный дом / Ventura Virzi 904rons Деталь arquitectos5 Building
Optical Glass House / Hiroshi Nakamura & NAP
Деталь фасада Kahrizak Club House Altos de San Antonio / Dutari Viale Arquitectos
Деталь фасада The Iceberg Building Angle Lake Transit Station and Plaza / Brooks + Scarpa
Деталь фасада Stars Engineers административный б Здание и фабрика Пристройка к средней школе / SMS Arquitectos
Деталь фасада кирпичного дома 2 Дом из оптического стекла / Hiroshi Nakamura & NAP
Деталь фасада Дом из оптического стекла c Мраморный дом / Openbox Architects
Фрагмент фасада Мраморный дом Дом
Дом / Miró Rivera Architects
Фасадная деталь Вертикальный дом Коллажный дом / S+PS Architects
Фасадная деталь Коллажный дом Casa Geometrica / JOHO Architecture
Фасадная деталь Геометрический дом BLM House / ATRIA Arquitetos
Фасадная деталь 0 B04 Дом 90 Altos 90 Клубный дом Сан-Антонио / Dutari Viale Arquitectos Деталь фасада Club House Altos of San Antonio Транзитная станция Angle Lake и Plaza / Brooks + Scarpa
Фрагмент фасада Транзитная станция Angle Lake и Plaza Расширение средней школы / SMS Arquitectos
Деталь фасада школы пристройка к зданию Tobin Center for t he Performing Arts / LMN + Marmon Mok
Деталь фасада Центр исполнительских искусств Тобина Библиотека Стэплтона / Эндрю Берман Архитектор
Фрагмент фасада Библиотека Стэплтона Винодельня в Мон-Расе / Хорхе Видаль + Виктор Рахола
Фрагмент фасада Винодельня в Мон-Расе Г.
Ремонт и расширение начальной школы Занелла / Giulia de Appolonia- officina di architettura Деталь фасада Начальная школа G.Zanella Северо-Западный университет Спортивный центр Райана-Уолтера / Perkins+Wil
Фрагмент фасада Спортивный центр Северо-Западного университета На детали: текстильный фасад
Деталь фасада Регулируемый текстиль Nest We Grow / Колледж экологического дизайна UC Berkeley + Kengo Kuma & Associates
Фрагмент фасада Nest We Grow Nest We Grow / Колледж экологического дизайна UC Berkeley + Kengo Kuma & Associates
Фрагмент фасада Nest We Grow Somriures / Masquespacio
Фрагмент фасада Somriures ecoSuites, A Reed-Clad Hotel / Alex A.Tsolakis Architecture
Фрагмент фасада ecoSuites, отель с отделкой из тростника Hive Hotel Facade Remodel / Preposition Architecture
Фасад отеля Hive Hotel Coallia – Residencia y Restaurante Social / Peripheriques Architectes
Фрагмент фасада Coallia Residence and Restaurant Fach Iluminentes Taller David Dana Arquitectura
Фрагмент фасада Освещенный фасад Олимпийская гандбольная арена Рио-2016 / Lopes Santos e Ferreira Gomes Arquitetos + OA | Oficina de Arquitetos
Фрагмент фасада Стадион для гандбола Медицинский колледж Вейл Корнелл Исследовательское здание Белфера / Тодд Шлиман | Ennead Architects
Фрагмент фасада Медицинский центр Корнелла Вейля Sky Central / AL_A + PLP Architecture + HASSELL
Фрагмент фасада Sky Central Building 1500 полупрозрачных пластиковых корзин, формирующих легкий фасад
Фрагмент фасада 1500 культурных полупрозрачных корзин Gabriela Mistral Center / Cristián Fernández Arquitectos + Lateral arquitectura & diseño
Фрагмент фасада Культурный центр Kraanspoor / OTH Architecten
Фрагмент фасада Kraanspoor Штаб-квартира Vakko и Power Media Center / REX
Фрагмент фасада Штаб-квартира Vakko 9004 деталь Ningbo Казино Montrond-les-Bains / DATA architectes
Деталь фасада Casino Montrond-les-Bains Пусанский оперный театр Предложение: Лауреат 3-го приза / Henning Larsen Architects + Tomoon Architects
Деталь фасада Предложение оперного театра Пусана Manhattan Districts 1/2/5 Гара ge & spring street Salt Shed / Dattner Architects
Деталь фасада Manhattan Districts 1/2/5 Garage Морской павильон / Stefano Boeri Architetti
Фрагмент фасада Морской павильон Лондонский музей дизайна / OMA + Allies and Morrison + John Pawson
Деталь фасада Лондонский музей дизайна Кубические здания от NADAAA и студии Himma Новое определение офисного пространства
Деталь фасада Кубические здания Rifugio Monte Penna / Lucio Serpagli
Библиотека и учебный центр Экономического университета Вены / Zaha Hadid Architects
Фрагмент фасада Библиотека Венского экономического университета Медицинский колледж Вейла Корнелла Исследовательский корпус Белфера / Тодд Шлиман | Ennead Architects
Фрагмент фасада Медицинский центр Корнелла Вейля Фонд Pathé / Строительная мастерская Ренцо Пиано
Фрагмент фасада Фонд Pathé Примечание редактора: Эта статья была первоначально опубликована 21 декабря 2018 г. и обновлена 8 сентября 2020 г.
[Фасад и план здания XVIII века]
Подробнее об авторских правах и других ограничениях
Чтобы получить рекомендации по составлению полных цитат, обратитесь к Ссылаясь на первоисточники.
Консультация по правам : Нет известных ограничений на публикацию.
Репродукционный номер : LC-USZ62-110401 (черно-белая копия пленки, отрицательная.)
Телефонный номер : илл. в NA2520 .B4 1797 Am Imp [Редкая книга RR]
Информация о доступе : —
Получение копий
Если изображение отображается, вы можете скачать его самостоятельно. (Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса США из-за соображений прав человека, но у вас есть доступ к изображениям большего размера на сайт.)
Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.
Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG…, то есть цифровое изображение, которое было сделано прямо с оригинала и имеет достаточное разрешение для большинства целей публикации.
Если есть информация, указанная в поле Номер репродукции выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.
Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвета или оттенка (при условии, что они есть на оригинале), вы, как правило, можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом товаре») с вашим запросом.
Если в поле Номер репродукции выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования. Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.
Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.
Доступ к оригиналам
Выполните следующие действия, чтобы определить, нужно ли вам заполнять бланк вызова в разделе «Печать». и читальный зал фотографий, чтобы просмотреть исходные предметы. В некоторых случаях используется суррогатное изображение (замещающее изображение). доступны, часто в виде цифрового изображения, копии или микрофильма.
Элемент оцифрован? (Эскиз (маленькое) изображение будет видно слева.)
Да, элемент оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
В качестве меры по сохранению мы, как правило, не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал просто слишком хрупок, чтобы служить. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть онлайн, где они представлены в виде положительных изображений.)
Нет, элемент не оцифрован. Перейдите к #2.
Указывают ли вышеприведенные поля Access Advisory или Call Number, что существует нецифровой суррогат, типа микрофильмов или копий?
Да, другой суррогат существует. Справочный персонал может направить вас к этому суррогат.
Нет, другого суррогата не существует. Перейдите к #3.
Если вы не видите уменьшенное изображение или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию о звонках, так и когда товар может быть подан.
Чтобы связаться с сотрудниками справочной службы в Зале эстампов и фотографий, воспользуйтесь нашей Спросите у библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.
Требования к проекту – Профессиональный дизайнер – Фасад
Применимость Кодекса и зонирования
Существующий проект реконструкции фасада здания может быть зарегистрирован либо в соответствии со Строительными нормами Нью-Йорка 2014 года (строительными, водопроводными, топливными и механическими нормами), либо в соответствии с более ранними нормами, такими как Кодекс 1968 года, Кодекс 1938 года или более ранние нормы, в зависимости от возраста здания. существующее здание; см. раздел Административного кодекса (AC) AC 28-101.2.
Однако существуют исключения в отношении использования предыдущих кодов согласно AC 28-101.4.3. Например, код 2014 года должен использоваться для некоторых требований доступности, некоторых ремонтных работ механических, сантехнических, спринклерных, противопожарных систем и/или систем топливного газа, определенных строительных элементов, таких как защитные решетки, поручни, ограждения, крыши и т. д. ., и некоторые виды структурных работ. Ремонтные работы должны также соответствовать действующему Кодексу энергосбережения г. Нью-Йорка и другим применимым местным законам.
Статья AC 28-302 описывает техническое обслуживание наружных стен, включая проверки, представление отчетов и ремонт существующих зданий выше шести этажей.
Если этого требует объем работ по проекту, проект реконструкции фасада также должен соответствовать правилам, положениям, законам и кодексам других городских органов, таких как Департамент пожарной охраны г. Нью-Йорка (FDNY), Департамент охраны окружающей среды г. Нью-Йорка (DEP), Транспортный департамент г. Нью-Йорка. (DOT), Департамент охраны окружающей среды штата Нью-Йорк, Комиссия по достопримечательностям Нью-Йорка и другие.
Коды
Элемент проекта
Применимые нормы и правила
Текущий код*
Предыдущие коды
2014
1968
1938
Административный
2014 АС 28-101.4.5 и БК Глава 1 КоАП
2014 AC 28-101.4.3 — Необязательное использование Кодекса 1968 года и AC 28-101. 4.5
2014 AC 28-101.4.3, AC 28-101.4.5 и 1968 AC 27-114
Доступность
2014 BC Глава 11 и Приложение E, Приложение N и Приложение P
Высота зданий
г. до н.э. Глава 5
г.
AC 27-293 – AC 27-315
1938 г. до н.э. Статья 5
Строительные классификации или типы
г. до н.э. Глава 6
г.
АС 27-269 по АС 27-287
1938 г. до н.э. Статья 4
Бетон
г. до н.э. Глава 19
г.
AC Подраздел 10, Статья 5
1938 г. до н. э., статья 9, и 1938 г. до н.э., статья 19
Противопожарная защита
BC Глава 9 и Приложение Q
2014 AC 28-315.2, 2014 BC Глава 9 и Приложение Q
Классы огнестойкости и отделка
г. до н.э. Глава 7
г.
AC 27-318 – AC 27-353.3
1938 г. до н.э. Статья 11
Наружные стены
г. до н.э. Глава 14
AC 27, подглава 5, статья 4, AC 27, подглава 7, статья 11
1938 г. до н.э., статья 5, 1938 г. до н.э., статья 9, и 1938 г. до н.э., статья 11
Водостойкая конструкция
2014 г. до н. э. Приложение G
Стекло
г. до н.э. Глава 24
AC 27 Подраздел 10, Статья 12
1938 г. до н.э. Статья 9
Каменная кладка
г. до н.э. Глава 21
AC 27 Подраздел 10, Статья 4
1938 г. до н.э., статья 8 и 1938 г. до н.э., статья 9
Крышные узлы и конструкции крыш
г. до н.э. Глава 15
г.
В соответствии с применимыми положениями BC 2014 г. и AC 27-338 1968 г.
С учетом применимых положений статьи 11 БК 2014 и 1938 БК
Безопасность на строительной площадке – меры безопасности во время строительства
2014 г. до н.э. Глава 33
Посягательства на право проезда
См. Посягательства на полосу отчуждения Руководство по проекту
Знаки
См. Знаки Руководство по проекту
Витрины
См. Витрина Руководство по проекту
*ПРИМЕЧАНИЕ. Новые заявки на строительство зданий, возведенных в соответствии с Кодексом 2008 г., должны соответствовать Кодексу 2014 г., как того требует AC §28-101.4 и 102.4.3
Зонирование
Ремонт фасада может потребовать соблюдения следующих разделов Постановления о зонировании:
Другие правила для справки
Энергетический кодекс Нью-Йорка — жилые дома:
NYCECC — Глава R2 — Жилые дома в группах R-2, R-3, R-4, имеющие не более трех этажей над уровнем земли, включая 3 или более пристроенных таунхаусов, должны обращаться к Главе NYCECC R5 для ремонта.
Жилые здания, устанавливающие новую витрину, изменяющие внешний вид фасада и/или создающие новые проемы (окна), должны ссылаться на NYCECC, главу R4.
Энергетический кодекс Нью-Йорка — коммерческие здания:
NYCECC-R202 — К коммерческим зданиям относятся все здания, не включенные в определение жилого дома . При ремонте необходимо обратиться к главе C5.
Коммерческие здания, устанавливающие новую витрину, изменяющие внешний вид фасада и/или создающие новые проемы (окна), должны ссылаться на NYCECC, главу C4
.
Бюллетени зданий
BB 2017-006 — разъясняет условия, при которых добавление, изменение, реконструкция или ремонт ограждающих конструкций не должны соответствовать Главе R5 и Главе C5 NYCECC 2016 года.
BB 2015-001 – Устанавливает критерии приемлемости для сэндвич-панелей, используемых для возведения наружных стен, в качестве альтернативного материала согласно Строительным нормам и правилам Нью-Йорка.
BB 2015-017 — Уточнены окна линий участков в зданиях.
BB 2015-027 – разъясняет использование клеевых анкерных систем.
BB 2015-029 – План действий в экстремальных погодных условиях.
BB 2016-005 – Устанавливает критерии приемлемости для анкеров, устанавливаемых после установки в кирпичной кладке.
Инструкции по представлению планов проектов на подпись
Перед подготовкой проектных чертежей и строительной документации зарегистрированный специалист по проектированию должен выполнить предпроектную проверку, в ходе которой анализируются все существующие строительные элементы, системы и другие компоненты, затронутые предлагаемым объемом работ, для проверки соответствия нормам. В зависимости от сложности и масштаба проекта информация, представленная на чертежах , должна четко описывать все работы, необходимые для выполнения и завершения проекта в соответствии со стандартами в соответствии со статьей AC 28-104 или 2014 BC 107. 2.
Руководство Департамента, изложенное в разделе IV, пункт C, обеспечивает организованный подход к подготовке проектно-сметной документации; это облегчит процесс пересмотра плана. Чертежи должны четко указывать существующие условия, предлагаемые условия и любые области, затронутые объемом работ.
Полная подача строительных документов
Строительные чертежи должны представлять завершенную работу, включая несколько дисциплин, таких как архитектурные, структурные, сантехнические, электрические, механические и другие. должна быть тесная координация между всеми дисциплинами для предлагаемого объема работ для обеспечения соответствия Кодексу, ссылки AC 28-104.7 и BC 107.2, а также Руководство по проверке плана – Минимальные требования для проверки проектных чертежей , пересмотренный 4-30 -2014. Полная подача чертежей должна включать:
Строительная документация . Чертежи необходимы для передачи важной информации, такой как планы, фасады, графики и детали. Применимые строительные нормы и примечания должны быть указаны на чертежах, как это требуется для демонстрации соответствия нормам и зонированию.Важно включать масштаб, чтобы прояснить общие макеты и детали на всех чертежах.
Титульный лист . Должна быть четко описана локация проекта, в том числе прилегающие улицы, объекты недвижимости, расположение района зонирования, все прилегающие районы зонирования (или деталь текущей и соответствующей карты района зонирования), а также прилагаемый графический масштаб. Примечания к чертежу должны включать классификацию использования здания, группу использования зонирования, определение зоны затопления, классификацию конструкции, объем проекта, основную конструктивную систему здания, легенду и т. д.
Указатель чертежей. Четко укажите всю информацию, которая может быть задействована, предоставив список чертежей.
План площадки/участка . Четко укажите размер и местоположение участка, покажите все существующие строения на участке зонирования, а также включите все размеры и другую соответствующую информацию, такую как улицы, соседние здания, бордюры, северную стрелку и т. д. Зона предполагаемых работ должна быть четко обозначена. идентифицировано.
Фасадные фасады .Каждый фасадный фасад должен содержать точную информацию о работах, связанных с реконструкцией фасада, включая количество, расположение, материал и т. д. Каждый фасадный фасад должен соответствовать ключевому плану и легенде, представленным на том же листе.
Детальные чертежи . Эти чертежи содержат важную информацию, необходимую для четкого представления объема работ в увеличенном виде.
Фасадные и парапетные стены с деталями
Замена окон Lot Line или новые проемы в соответствии с требованиями Кодекса, внутренние фасады и детали
Энергетический анализ .Энергетический анализ требуется для различных фасадных проектов. В соответствии с объемом работ энергетический анализ должен быть в виде табличного анализа; ПЕРЕПРОВЕРЬТЕ или ПРОВЕРЬТЕ COMCHECK в соответствии с требованиями NYCECC и, если применимо, включите следующее:
Окно
Коэффициент U
Значение R
Воздушное уплотнение
Если применимо, требуются дополнительные элементы:
Доступность для лиц с ограниченными физическими возможностями в соответствии с главой 11 БК
План защиты арендаторов/оккупантов
Представление строительной документации
Чертежи. Чертежи проекта реконструкции должны четко отражать объем работ. Примеры этого следующие:

Обозначение –
Номер листа: Описание листа:
Т-001.00 Титульный лист, план площадки/участка, указатель чертежей, общие примечания, обязательный список специальных/текущих проверок, условные обозначения и примечания FEMA
от А-100.00 до А-10Х.00 Существующие и предлагаемые фасадные фасады
А-200.от 00 до A-20X.00 Детали
от А-300.00 до А-30Х.00 Дополнительная информация (если применимо)
от S-100.00 до S-10X.00 Структурные планы и детали
EN-100.00 Анализ энергетического кода (если применимо)
Обозначение чертежа, включающее: символы, сокращения, определения, примечания и список всех применимых номеров разделов строительных норм и правил.
Рекомендуемые обозначения чертежей
A: Архитектурный: Обязательное обозначение для чертежей, показывающих архитектурные работы
S: Структурный: Обязательное обозначение для чертежей, показывающих структурные работы
EN: Анализ энергопотребления: Обязательное обозначение, если требуется энергетический анализ
Необходимые документы. В зависимости от местоположения здания, назначения и объема работ по проекту к чертежам при приеме могут потребоваться следующие материалы:
Разрешение DEP или OER
План защиты арендатора/оккупанта, только если применимо
Разрешение Metropolitan Transit Authority (MTA)
Утверждение Департамента транспорта Нью-Йорка (DOT)
Утверждение Комиссии по сохранению достопримечательностей Нью-Йорка (LPC)
Разрешение Комиссии общественного дизайна Нью-Йорка (PDC) на наружные работы только на объектах, принадлежащих Нью-Йорку
Поправки после утверждения . Любые значительные и существенные изменения в утвержденном объеме работ потребуют представления пересмотренных документов и/или планов внесения поправок после утверждения (PAA). Любой дополнительный/новый тип работы, не указанный в исходной заявке , должен быть включен через PAA. Согласие на внесение поправок должно быть получено до завершения работ. Изменения в количестве первоначально одобренного типа работы не требуют PAA; однако эти изменения должны отображаться на планах и включаться в отчет «Как построено» (AC §28-104.3).
Расширить объем работ, включив в него дополнительные области или элементы, не показанные на утвержденных планах. Например, расширение ремонта/реконструкции фасада от передней части здания к боковым сторонам или добавление новых элементов фасада, таких как перемычка или парапетная стена
Изменение высоты установки знака, проекции, ориентации и/или расположения
Структурные изменения
Изменения в объеме работ, требующие дополнительных специальных или текущих проверок.
Существенные изменения, отвечающие следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:
Предоставление исполнительной документации. Все изменения должны быть представлены на исполнительном чертеже в конце проекта.
Специальные проверки
В соответствии с главой 17 Строительного кодекса, ремонтные работы могут потребовать проведения определенных специальных и текущих проверок во время и в конце строительства, как указано в таблице ниже.Перед утверждением заявитель должен указать все необходимые специальные и текущие проверки (BC 1704.1). Перед выдачей разрешения DOB Владелец должен , как правило, нанять зарегистрированное Специальное инспекционное агентство (SIA), которое возьмет на себя ответственность за специальные и предварительные инспекции. Заявитель на запись может проводить эти проверки, если он также является SIA. . Согласно BC 1704.1.2, подрядчик не может нанять специального инспектора.
В зависимости от объема работ может потребоваться, чтобы проект реконструкции соответствовал следующим требованиям специальной и текущей инспекции:
Конструкционная сталь
Может включать сварку стали, высокопрочные болтовые соединения и стальные детали (BC 1704.3).
Бетон – монолитный
Требуется, если общая укладка бетона на данном проекте превышает 50 кубических ярдов или в других условиях (BC 1704.4).
Дерево – установка сборных двутавровых балок
Подлежит специальной проверке в соответствии с BC 1704.2, BC 2303.1.2 и BC 1704.6.3.
Анкеры, устанавливаемые после установки
Установка установленных механических анкеров, клеевых анкеров и винтовых анкеров должна соответствовать таблице 1704 BC. 32. Специальное обследование включает проверку соблюдения утвержденной проектно-сметной документации и нормативов, установленных уполномоченным в соответствии с АС 28-113.2.2.
Стеновые панели, навесные стены и шпон
Требуется для наружных архитектурных стеновых панелей и крепления шпона, предназначенного для установки на зданиях высотой более 40 футов. Специальная проверка облицовки каменной кладки на таких конструкциях должна проводиться в соответствии с разделом 1704.5 (1704.10 г. до н.э.).
Распыляемые огнеупорные материалы
Специальные проверки распыляемых огнестойких материалов, наносимых на пол, крышу и стены, а также на элементы конструкции, должны проводиться в соответствии с разделами 1704.11.1–1704.11.7.
Структурная устойчивость – существующие здания
Изменение существующих конструктивных систем или элементов, таких как колонны, фермы, балки, несущие стены и т. д.когда устойчивость или целостность конструктивной системы должны быть временно снижены в соответствии с разделами 1704.20.6–1704.20.10.
Земляные работы – защитное покрытие, укрепление и крепление
Методы, используемые для защиты бортов котлованов, подлежат специальной проверке в соответствии с BC 1704.20.6–BC 1704.20.10.
Огнеупорные проходки и балки
Специальные проверки проникновения огнеупорных элементов и сборок и соответствующих противопожарных заграждений в соответствии с Разделом 1704 BC.27.1 и 1704.27.2.
Системы внешней изоляции и отделки (EIFS)
Требуется для всех приложений EIFS, установленных на высоте более 15 футов (4572 мм) над соседними готовыми грунтами, а также для модификаций существующих установок EIFS на высоте более 15 футов (4572 мм) над соседними готовыми грунтами.
Соответствие требованиям зон затопления
Специальная инспекция на соответствие требованиям зон затопления должна проводиться в соответствии с требованиями Приложения G BC и BC 1704.29.
Сварка алюминия
Специальные проверки конструкционных алюминиевых элементов зданий и сооружений должны проводиться в соответствии с требованиями BC 1704.26.1.
Огнестойкая конструкция
Определение соответствия утвержденной строительной документации, включая проверку следующих работ:
1. Огнестойкие перегородки, полы, потолки, шахты по ВС 110.3,4; и
2. Противопожарные жалюзи.
Каменная кладка
Несущая кладка, кладка из стеклопакетов и каменная облицовка должны быть осмотрены и проверены в соответствии с требованиями BC 1704. 5.1–BC 1704.5.3, в зависимости от категории использования конструкции здания или сооружения.
Дымоходы
Убедитесь, что дымоход и его облицовка герметизированы должным образом в соответствии с BC 1704.26
Окончательная проверка
Перед выдачей письма о завершении требуется окончательная проверка в соответствии с AC 28-116.2.4.2 и BC 110.5.
Проверки соответствия энергетическому кодексу
Оконные проемы (IA5), (IIA5)
U-фактор окна и рейтинг продукта (IA3), (IIA3)
Утечка воздуха через оконные проемы (IA4), (IIA4)
Размещение изоляции и значение R (IA2), (IIA2)
Воздушное уплотнение и изоляция (визуальная) (IA6), (IIA6)
Воздушное уплотнение и изоляция (испытания) (IA7), (IIA7)) или быть оборудованы устройством управления.
Ссылки Design Professional
Полезные ссылки
Фасад в архитектуре: определение и дизайн – видео и расшифровка урока
Проекты фасадов
Когда архитектор проектирует фасад, он учитывает множество элементов. Как будет выглядеть вход? Какой тип строительного материала, например, камень, деревянный каркас или кирпич, будет использоваться? Они также должны учитывать оконные проемы или расположение и пропорции окон.
На протяжении всей истории архитектурные стили менялись, и продолжают меняться и сегодня. Архитекторы разных периодов предпочитали очень разные стили фасадов. Давайте рассмотрим три примера.
Готический фасад
Начиная с двенадцатого века, когда готическая архитектура была видна, фасады зданий были массивными и внушительными. Западный фасад собора Нотр-Дам-де-Пари имеет несколько уровней окон и две высокие башни.Люди входят в церковь через три массивных арочных входа. Подняв глаза, они видят большое окно-розетку , круглую форму витража. Каждый элемент фасада Нотр-Дама был размещен целенаправленно, и в целом он дает мощное заявление о роли церкви в обществе того времени.
Фасад в стиле греческого возрождения
Наш следующий пример — фасад жилой архитектуры, построенный в стиле греческого возрождения, который был популярен в Соединенных Штатах в девятнадцатом веке. Греческое возрождение напоминало древнегреческую архитектуру и подчеркивало порядок, пропорции и симметрию , где две стороны чего-то уравновешены и равны.
На примере этого дома, построенного в северной части штата Нью-Йорк в 1847 году, мы видим центральное крыльцо с колоннами, каждую сторону которого поддерживают две колонны одинакового размера и отделки. Крыльцо ведет к входной двери. По бокам крыльца расположены окна с прямоугольными ставнями, а расположение окон на первом и втором этажах уравновешивает общую картину. Это придает зданию величественный вид, сохраняя при этом простоту.
Фасады современных зданий
Сегодня у архитекторов есть много вариантов. Они могут построить что-то, что отражает прошлые стили, или создать что-то смелое и новое. Во всем мире современные архитекторы проектируют поразительные фасады с дикими текстурами, смелыми цветами и крайней асимметрией. Некоторые крупные современные здания имеют фасадные системы , выполненные из элементов, обеспечивающих декоративные и экологические преимущества (например, лучшее энергосбережение).У них есть металл или стекло, подвешенное или прикрепленное к фасаду здания, как к коже.
Передний фасад HARPA, большого концертного зала и культурного центра в Рейкьявике, Исландия, является хорошим примером современной архитектуры. Он асимметричный, с длинными перпендикулярными формами и стеклянной огранкой кожи, которая меняется по мере того, как солнце смещается в течение дня. Это динамичный фасад динамичного здания.
Это только три примера фасадов. В следующий раз, когда будете путешествовать, посмотрите на фасады зданий вокруг вас.Как они организованы и какое сообщение они посылают о здании, в котором расположены?
Резюме урока
Фасад в архитектуре — это внешняя стена здания, обычно имеющая двери или окна. Часто это слово относится к передней стене строения с входом. Передний фасад имеет тенденцию быть более внушительным или декоративным. Элементы, которые следует учитывать при рассмотрении фасадов, включают оконные проемы или расположение и пропорции окон.
Фасады со временем изменились.В готической архитектуре они отличались внушительными элементами, такими как массивные арочные дверные проемы и окна-розетки , которые представляют собой круглую форму витража. В более поздней архитектуре греческого возрождения фасады напоминали древнегреческую архитектуру и подчеркивали порядок, пропорции, а также находились под влиянием симметрии , идеи о том, что все элементы дизайна были сбалансированы и равны. Современная архитектура отличается дикими и смелыми фасадами.Некоторые используют фасадные системы или сконструированные сегменты, которые прикрепляются к внешней стороне здания наподобие обшивки.
12 типов строительных чертежей
Руководство по трудоустройству
Карьерный рост
12 типов строительных чертежей
Автор: редакция Indeed
15 апреля 2021 г.
Для совместной работы над строительным проектом требуется несколько отраслей. Строительные чертежи могут помочь убедиться, что все специалисты, работающие на строительной площадке, до начала проекта знают, над чем они работают и каким должен быть результат.Визуальная основа, обеспечиваемая строительными чертежами, дает участникам более глубокое понимание того, как их различные задания будут объединяться для создания законченной конструкции. В этой статье мы обсудим 12 видов строительных чертежей и их назначение.
Что такое строительные чертежи?
Строительные чертежи представляют собой наглядные планы, нарисованные от руки или с помощью цифровых программ, изображающие конструкции, которые будут построены для жилых, общественных или коммерческих объектов. Строительные чертежи определяют процесс строительства, отображая размеры конструкции, монтажные материалы и другие факторы, а также помогают гарантировать, что местные органы выдадут проекту все необходимые разрешения.
В большинстве случаев архитекторы создают все строительные чертежи для проекта. Однако бывают ситуации, когда другие специалисты предоставляют один или несколько строительных чертежей. Например, в более крупных коммерческих проектах инженеры могут предоставить свои собственные чертежи для сантехники, вентиляции или противопожарной защиты.
Связанный: Постройте свою карьеру архитектора: должностные обязанности, навыки и информация о заработной плате
Что есть в строительных чертежах?
Большинство строительных чертежей имеют архитектурные символы или стандартизированные обозначения для различных аспектов строительного проекта.Общие архитектурные символы включают символы, представляющие осветительные и электрические конструкции. Использование этих стандартизированных символов облегчает чтение чертежей архитектора строительным бригадам и агентствам по выдаче разрешений.
Профессионалы также рисуют почти все строительные чертежи в масштабе, то есть они уменьшают фактические размеры будущей конструкции на равные величины в чертежах. Например, на строительном чертеже, выполненном в масштабе четверть дюйма на фут, нарисованная линия размером 1 дюйм равняется 4 футам на строительном проекте.
12 типов строительных чертежей
Вот 12 типов строительных чертежей, которые могут понадобиться для строительного проекта:
1. План участка
План участка содержит карту строительной площадки. Планы участка содержат информацию о существующих сооружениях на территории или рядом со строительным объектом, например о дорогах и зданиях в непосредственной близости. Это включает в себя топографические элементы или природные особенности, такие как листва и изменения высоты земли. Планы участка также подробно описывают предлагаемые изменения территории после строительства, например, за счет дренажных систем или изменений топографии.
Например, если рядом со строительной площадкой многоквартирного дома находятся другие многоквартирные дома, то они будут включены в ваш план участка. Если бы вы строили вокруг линии существующих деревьев, вы бы также отобразили их на плане участка.
2. Земельные планы
Земельные планы аналогичны планам участка в том смысле, что оба они отображают всю строительную площадку. Оба также обычно используют вид с воздуха или над землей. Тем не менее, планы участков содержат более подробную информацию о земле, на которой будет построено строение, например, геодезические отметки.Земельные планы часто используются для установления границ как строения, так и всей площади приобретаемой земли. Например, план участка может показать, что предлагаемая конструкция здания оставляет место с двух сторон для травы на участке.
См. также: Как читать чертежи
3. Планы земляных работ
Чертежи плана земляных работ показывают размеры будущих земляных работ на участке проекта. На чертежах может быть указано, как должны происходить земляные работы, например, путем рытья траншей или туннелей.Глубина, ширина и длина котлована зависят от конкретного проекта и участка. Например, дом с подвалом, вероятно, нуждается в более глубоком процессе раскопок, чем дом без него.
4. План этажа
План этажа показывает, как будет выглядеть строительный проект, если смотреть с высоты без крыши. Структуры с несколькими уровнями обычно имеют уникальный план этажа для каждого уровня. Планы этажей включают в себя такие спецификации, как:
Размеры интерьера и наружных стен
Тип каждой комнаты
0
Спецификации
Лестница и их направление
. Например, для двух -этажный дом, архитектор, скорее всего, создаст план для каждого уровня дома.План этажа первого уровня может включать детали кухни, а план второго уровня может содержать спецификации для каждой спальни.
5. Чертежи фасадов
Чертежи фасадов изображают конструкции вертикально, как если бы вы смотрели прямо на них. Архитекторы рисуют планы фасадов в двух измерениях, поэтому они не отображают глубину проекта.
Строительные чертежи фасадов помогают показать, как должен выглядеть внешний вид и фасад здания. Например, если вы хотите, чтобы ваша конструкция имела определенный сайдинг или кровельный материал, планы фасадов будут отображать это.Планы фасадов также содержат размеры наружных приспособлений, например, расстояние между каждым окном.
Связанный: 14 Карьера для людей, которые любят рисовать
6. Чертежи разрезов
Чертежи планов разрезов похожи на планы фасадов в том смысле, что оба изображают проект в вертикальной перспективе. Однако в то время как планы фасадов показывают, как здание должно выглядеть после завершения строительства снаружи, планы разрезов показывают скрытые структуры под фасадом здания. Секционные планы можно изобразить:
Наседания стен или этажей
Фонд здания
Beams
столбцы
столбцы
Lintels или поддержка структур над дверями и Windows
Например, если вы хотите создать здание с каменными колоннами, вы должны включить эту информацию в планы разрезов.
7. Детальные чертежи
Детальные чертежи изображают элементы, показанные на других строительных чертежах, в большем масштабе. Подробные чертежи предоставляют более подробную информацию о размещении и соединениях между различными деталями. Архитектор может создать подробные чертежи для:
Дверных коробок
Лестниц
Материальных соединений, например, где колонна встречается с фундаментом
Карнизов, или
Оконные рамы
Если, например, вы хотите, чтобы в вашем будущем доме были карнизы, то в детальные чертежи, скорее всего, будут включены ближайшие стропила крыши и стойки стен.
8. Механические и электрические чертежи
Механические и электрические чертежи показывают конструкцию и расположение силовых конструкций будущего здания. Механические и электрические рисунки могут показать:
Размещение термостата
0
Продукты доставки воздуха
0
Продуктовые структуры
Расчеты нагрузки
0
Коммутация
Путей проводки
Подключения к наружная электросеть
В зависимости от размера, типа и сложности здания специалист может объединить или разделить эти чертежи. Например, строительные чертежи больницы могут иметь отдельные механические и электрические схемы, поскольку в больницах обычно требуются сложные системы вентиляции. Однако для небольшого жилого дома могут не потребоваться отдельные механические и электрические чертежи.
9. Водопровод и канализация
Чертежи водопровода и дренажа показывают, как вода поступает в здание и выходит из него. Обеспечение надлежащего дренажа на вашем строительном объекте помогает сохранить здоровье людей, которые будут использовать здание в будущем.Эти рисунки показывают точные места и размеры фирменов, таких как:
Трубы
800010
баки воды
насосы
стоки
вентиляционные отверстия
10. Окончательные чертежи
вроде подробные чертежи, чертежи отделки отображают меньшие спецификации для строительного проекта. Разница заключается в том, что в то время как детальные чертежи фокусируются на конструктивных элементах здания, таких как дверные и оконные рамы, отделочный чертеж больше фокусируется на элементах дизайна, которые могут включать: Цвета краски для стен
Если бы вы знали, например, что хотите, чтобы в вашем здании рисунок пола соответствовал краске стены, вы бы показали это на чертежах отделки.
Связанный: Архитектура интерьера и дизайн интерьера: в чем разница?
11. Чертеж потолка в отражении
Чертеж потолка в отражении показывает, как должен выглядеть потолок, если смотреть с пола. Планы отраженных потолков могут отображать такие элементы, как:
Светильники, прикрепленные к потолкам
Эстетические особенности карниза
Дизайн видимой колонны
сложный, чем другие.Например, здание с украшенными внутренними карнизами, вероятно, имеет более сложный план отражения потолка.
12. Чертежи в перспективе
Чертежи в перспективе изображают предлагаемую структуру в трех измерениях. Чертежи в перспективе помогают получить более полное представление о том, как будет выглядеть строительный проект после завершения. Чертеж в перспективе может помочь строительным бригадам визуализировать, например, как могут выглядеть крыльца, прикрепленные к внешним сторонам многоквартирных домов, после завершения строительства.
7 Элегантные детали застекленного фасада
Архитекторы: продемонстрируйте свой следующий проект через Architizer и подпишитесь на нашу вдохновляющую рассылку.
Застекленные фасады строятся вокруг света и вида. От двойного остекления и стекла с низким содержанием железа до фриттированного стекла застекленные фасады бывают самых разных форм и размеров. Они также могут быть навесными стенами, где ненесущие наружные стены не несут никакой статической нагрузки от здания, кроме собственного веса. В более общем плане современные застекленные фасады часто строятся так, чтобы охватывать несколько этажей, при этом учитываются боковые нагрузки и колебания.
Сопротивляясь проникновению воздуха и воды, застекленные фасадные системы могут обеспечить способ смягчения условий окружающей среды, сохраняя при этом открытость для более широкого контекста. Следующие проекты демонстрируют ряд современных деталей застекленных фасадов, более подробно рассматривая продукты, производителей и производителей, которые воплощают эти проекты в жизнь. В качестве примера систем остекления проекты иллюстрируют различные типы обрамления и установки, а также то, как современные остекленные фасады могут быть определены сегодня.
Офисное здание Novartis компании WEISS/MANFREDI, Восточный Ганновер, Нью-Джерси, США
Унифицированные навесные стены производства Union County Plate Glass Co.
Проект Novartis представляет собой онкологическое офисное здание площадью 140 000 квадратных футов в штаб-квартире Novartis в Северной Америке. Пять этажей открытых офисных рабочих зон соединены восходящей спиралью «гостиных» с видом на обширный кампус площадью 230 акров. Отмеченные деревянной отделкой, пролетами без колонн и стеклом с низким содержанием железа, «гостиные» обеспечивают общую основу для взаимодействия различных проектных групп.Основные рабочие зоны наполнены светом и сконфигурированы для максимальной гибкости и междисциплинарного сотрудничества. Одетое в навесную стену из колеблющегося травленого кислотой, отражающего стекла с низким содержанием железа, здание отражает ландшафт и представляет инновационную парадигму для совместной работы.
Штаб-квартира JTI компании Skidmore, Owings & Merrill LLP (SOM), Женева, Швейцария
Навесные стены из Josef Gartner GmbH
Дизайн
SOM для штаб-квартиры JTI основан на ссылках из контекста сайта, включая Женевское озеро и Альпы.Фасадная система с закрытыми полостями проекта была разработана как уникальная унифицированная навесная стена, отвечающая требованиям европейских директив по энергетике и рейтингу устойчивости Swiss Minergie. Система CCF состоит из тройного остекления на внутреннем слое и одинарного остекления на внешнем, образуя полость, объединенную с рольставней. Для получения более подробной информации о системе CCF ознакомьтесь с подробным объяснением SOM на сайте Architizer.
Эльбская филармония компании Herzog & de Meuron, Гамбург, Германия
Детали застекленного фасада производства Gartner и Guardian Glass
После десяти лет создания Эльбская филармония Herzog & de Meuron была завершена и превратилась в концертный зал на 2100 мест в Гамбурге. Комплекс зданий включает в себя филармонию, зал камерной музыки, рестораны, бары, панорамную террасу с видом на Гамбург и гавань, апартаменты, гостиницу и парковку. Построенная на вершине исторического склада, верхняя часть здания обернута изогнутыми стеклянными панелями, которые отражают окружающий город и небо. В то время как часть стеклянных панелей изогнута и проколота для создания отверстий, другие спекаются.
Студенческий учебный центр Университета Райерсона by Snøhetta
Производитель Guardian Glass
Разработанный Snøhetta и Zeidler Partnership Architects, Студенческий учебный центр Университета Райерсона был вдохновлен историческими местами сбора, такими как Стоас и Агоры в Древней Греции; задуманный как «библиотека без книг», дизайн облегчает естественные условия для групп студентов, чтобы они могли взаимодействовать и сотрудничать, а также учиться самостоятельно.Проект отличается энергоэффективным фасадом, который сочетает в себе высокоэффективную цифровую печать на стекле и керамике с более чем 1000 панелями Guardian SunGuard SuperNeutral 68 в тройном остеклении.
Pierres Vives от Zaha Hadid Architects, Монпелье, Франция
Навесные стены CF-50 производства Reynaers Aluminium
Здание Пьера Вивеса объединяет архив, библиотеку и спортивный сектор департамента Эро. Сформированное вокруг единой непрерывной оболочки, здание создает плавную идентичность, которая отражается в стекле и непрозрачных поверхностях.Было использовано более тысячи больших сборных железобетонных модулей, чтобы повторить поток колонно-балочной конструкции. Между ними проходит система навесных стен с алюминиевыми профилями Reynaers CW 70. Это решение было основано на существующей системе CW 50. Реконфигурация систем потребовала многочисленных подробных исследований, чтобы увидеть, как закрытый фасад будет работать со сборкой различных бетонных оболочек сложной формы.
Студенческое общежитие Джайзкибель компании Otxotorena Arquitectos, Сан-Себастьян, Испания
Стеклянная навесная стена от UXAMA
Для этого проекта компания Otxotorena Arquitectos изобретательно отремонтировала особняк начала двадцатого века для одной семьи в Сан-Себастьяне, Испания. Расположенный в привилегированном месте с великолепным видом, архитекторы использовали поразительную стеклянную навесную стену, чтобы отразить и подчеркнуть доминирующее присутствие ландшафта. С одной точки зрения, здание определяется историческими лепными украшениями и украшениями, а с другой, здание приобретает ярко выраженную современную рефлексивную идентичность.
EY Center by fjmt, Сидней, Австралия
Навесная стена Производитель Permasteelisa
Система навесных стен с закрытыми полостями, построенная компанией fjmt, была первой в австралийском контексте.Внешний вид здания состоит из цельного листа прозрачного стекла с низким содержанием железа, который висит перед герметичной, защищенной от пыли герметизированной полостью, в которой установлены динамические деревянные жалюзи для затенения. За системой двойного остекления находится прочный слой высокоэффективного изоляционного стекла. Кроме того, другие функции включают в себя гибридные охлаждающие балки, полностью светодиодную схему освещения и усовершенствованную систему контроля энергопотребления наряду с системой с закрытыми полостями.
Архитекторы: продемонстрируйте свой следующий проект через Architizer и подпишитесь на нашу вдохновляющую рассылку.
Как тенденции дизайна офисов влияют на системы наружных фасадов
По мере того, как рабочая среда движется к пространствам для совместной работы и открытым планам этажей, партнер AIA Kawneer исследует влияние на фасад офисного здания
Для любого, кто работает в офисе или проектирует офисные помещения, не должно быть сюрпризом, что подходы компаний к рабочему месту сместились за последние годы. Типичные планировки разрозненных офисов и многокилометровые кабинеты с высокими стенами утратили свою популярность, уступив место открытым планам этажей, которые подчеркивают интеграцию и совместную работу.Удобства и развлекательные пространства также становятся все более популярными.
Недавнее исследование, проведенное Gensler среди более чем 4000 офисных работников США, показало, что сотрудники-новаторы в пять раз чаще работают в местах, где приоритет отдается индивидуальной и групповой работе, и они пользуются удобствами в два раза чаще. «Новаторы проводят меньше времени за своими рабочими столами, вместо этого они сотрудничают и общаются в конференц-залах, открытых зонах для встреч и в кафе», — говорится в отчете Gensler.
Но хотя эти тенденции, безусловно, отражаются на внутреннем пространстве, их воплощение требует особого внимания и к внешней раме, и к фасаду.Вот как они взаимодействуют.
Больше стекла, больше света
Частью перехода к более приятным и привлекательным рабочим местам является желание увеличить количество естественного света. Среди бесчисленных исследований пользы естественного света для здоровья, отчет Всемирного совета по экологическому строительству Health, Wellbeing and Productivity in Offices: The Next Chapter for Green Building показал, что работники в офисах с лучшим дневным освещением берут на 6,5 дней меньше больничных.
Остекление от пола до потолка на фасаде здания максимально увеличивает площадь обзора из внутренней части здания, что позволяет проникать естественному свету, а переход к более открытой планировке способствует этим усилиям, позволяя дневному свету из окон проникать дальше в помещение. интерьер.
Архитекторы и дизайнеры должны убедиться, что они определяют стеновую систему для размещения этих больших стеклянных пространств. Например, унифицированные системы навесных стен Kawneer обладают теми же преимуществами производительности, что и традиционные системы навесных стен, но в модульном формате, который максимизирует эффективность строительства и помогает уложиться в сжатые сроки городских высотных проектов.
Стратегически расположенные полки с внутренним освещением обеспечивают максимальное проникновение дневного света за счет более глубокого отражения естественного света в занятых помещениях.Было доказано, что световые полки снижают требования к искусственному периметральному освещению, тем самым экономя затраты на электроэнергию.
Экономия энергии
Архитекторы уже вынуждены сокращать потребление энергии и углеродный след зданий, а большие площади остекления делают эти усилия еще более сложными.
Наряду с высокоэффективным стеклом системы наружного затенения могут помочь свести к минимуму проникновение прямых солнечных лучей и приток солнечного тепла, сохраняя большую часть проникновения естественного света и сохраняя архитектурную целостность. Существует множество вариантов для удовлетворения как эстетических, так и эксплуатационных потребностей, включая системы солнцезащитных штор с одним лезвием, которые легко настраиваются для горизонтального и вертикального применения, а также различной глубины для сохранения линии обзора. Системы солнцезащитных козырьков в стиле аутригеров имеют различные конструкции лопастей, чтобы подчеркнуть фасады.
Архитекторы также должны обсудить возможности выбранной ими системы навесных стен для работы с динамическим стеклом и энергогенерирующими технологиями для дальнейшего снижения потребления энергии зданием.
Демонстрацией взаимодействия этих элементов является Hunt Tower в Роджерсе, штат Арканзас, которая покрыта навесной стеной Kawneer 1600 System 2 площадью более 80 000 квадратных футов с легкой металлической отделкой с блестками. Система включает в себя прижимные планки глубиной 12 дюймов для эстетики и защиты от солнца на некоторых высотах. Высокоэффективное 1-дюймовое изоляционное стекло Vitro Architectural Glass серого цвета Solarcool покрывает поверхность № 2, а прозрачное низкоэмиссионное стекло Solarban 60 на поверхности № 3 используется для повышения тепловой эффективности и минимизации теплопередачи.
Предоставление удобств
Компании, особенно в технологической отрасли, также заманивают работников удобствами. Они часто превращаются в вестибюли, похожие на гостиничные, с местами для встреч и услугами консьержа, розничной торговлей на территории и фитнес-центром, часто заключенными в конструкции в стиле подиума. Многие системы навесных стен обеспечивают конструктивные возможности для ограждения подиумов или атриумов, наполняя их естественным светом.
Чтобы узнать больше об использовании фасадных систем для удовлетворения потребностей внутреннего дневного освещения, посетите галерею идей Kawneer Office Solutions.
AIA не спонсирует и не поддерживает какое-либо предприятие, будь то государственные или частные, работающие с целью получения прибыли. Кроме того, ни один офицер AIA, директор, член комитета или сотрудник, или любой из его компонентов организации в своем официальном качестве, имеет право утверждать, спонсировать, поддерживать или делать что-либо, что может быть сочтено или истолковано как одобрение, спонсорство или одобрение любого строительного материала или любой метод или способ обработки, использования, распространения или обращения с любого материала или продукта.

Элемент проекта	Применимые нормы и правила
	Текущий код*	Предыдущие коды
	2014	1968	1938
Административный	2014 АС 28-101.4.5 и БК Глава 1 КоАП	2014 AC 28-101.4.3 — Необязательное использование Кодекса 1968 года и AC 28-101. 4.5	2014 AC 28-101.4.3, AC 28-101.4.5 и 1968 AC 27-114
Доступность	2014 BC Глава 11 и Приложение E, Приложение N и Приложение P
Высота зданий	г. до н.э. Глава 5 г.	AC 27-293 – AC 27-315	1938 г. до н.э. Статья 5
Строительные классификации или типы	г. до н.э. Глава 6 г.	АС 27-269 по АС 27-287	1938 г. до н.э. Статья 4
Бетон	г. до н.э. Глава 19 г.	AC Подраздел 10, Статья 5	1938 г. до н. э., статья 9, и 1938 г. до н.э., статья 19
Противопожарная защита	BC Глава 9 и Приложение Q	2014 AC 28-315.2, 2014 BC Глава 9 и Приложение Q
Классы огнестойкости и отделка	г. до н.э. Глава 7 г.	AC 27-318 – AC 27-353.3	1938 г. до н.э. Статья 11
Наружные стены	г. до н.э. Глава 14	AC 27, подглава 5, статья 4, AC 27, подглава 7, статья 11	1938 г. до н.э., статья 5, 1938 г. до н.э., статья 9, и 1938 г. до н.э., статья 11
Водостойкая конструкция	2014 г. до н. э. Приложение G
Стекло	г. до н.э. Глава 24	AC 27 Подраздел 10, Статья 12	1938 г. до н.э. Статья 9
Каменная кладка	г. до н.э. Глава 21	AC 27 Подраздел 10, Статья 4	1938 г. до н.э., статья 8 и 1938 г. до н.э., статья 9
Крышные узлы и конструкции крыш	г. до н.э. Глава 15 г.	В соответствии с применимыми положениями BC 2014 г. и AC 27-338 1968 г.	С учетом применимых положений статьи 11 БК 2014 и 1938 БК
Безопасность на строительной площадке – меры безопасности во время строительства	2014 г. до н.э. Глава 33
Посягательства на право проезда	См. Посягательства на полосу отчуждения* Руководство по проекту*
Знаки	См. Знаки* Руководство по проекту*
Витрины	См. Витрина* Руководство по проекту*

Обозначение – Номер листа:	Описание листа:
Т-001.00	Титульный лист, план площадки/участка, указатель чертежей, общие примечания, обязательный список специальных/текущих проверок, условные обозначения и примечания FEMA
от А-100.00 до А-10Х.00	Существующие и предлагаемые фасадные фасады
А-200.от 00 до A-20X.00	Детали
от А-300.00 до А-30Х.00	Дополнительная информация (если применимо)
от S-100.00 до S-10X.00	Структурные планы и детали
EN-100.00	Анализ энергетического кода (если применимо)

Конструкционная сталь	Может включать сварку стали, высокопрочные болтовые соединения и стальные детали (BC 1704.3).
Бетон – монолитный	Требуется, если общая укладка бетона на данном проекте превышает 50 кубических ярдов или в других условиях (BC 1704.4).
Дерево – установка сборных двутавровых балок	Подлежит специальной проверке в соответствии с BC 1704.2, BC 2303.1.2 и BC 1704.6.3.
Анкеры, устанавливаемые после установки	Установка установленных механических анкеров, клеевых анкеров и винтовых анкеров должна соответствовать таблице 1704 BC. 32. Специальное обследование включает проверку соблюдения утвержденной проектно-сметной документации и нормативов, установленных уполномоченным в соответствии с АС 28-113.2.2.
Стеновые панели, навесные стены и шпон	Требуется для наружных архитектурных стеновых панелей и крепления шпона, предназначенного для установки на зданиях высотой более 40 футов. Специальная проверка облицовки каменной кладки на таких конструкциях должна проводиться в соответствии с разделом 1704.5 (1704.10 г. до н.э.).
Распыляемые огнеупорные материалы	Специальные проверки распыляемых огнестойких материалов, наносимых на пол, крышу и стены, а также на элементы конструкции, должны проводиться в соответствии с разделами 1704.11.1–1704.11.7.
Структурная устойчивость – существующие здания	Изменение существующих конструктивных систем или элементов, таких как колонны, фермы, балки, несущие стены и т. д.когда устойчивость или целостность конструктивной системы должны быть временно снижены в соответствии с разделами 1704.20.6–1704.20.10.
Земляные работы – защитное покрытие, укрепление и крепление	Методы, используемые для защиты бортов котлованов, подлежат специальной проверке в соответствии с BC 1704.20.6–BC 1704.20.10.
Огнеупорные проходки и балки	Специальные проверки проникновения огнеупорных элементов и сборок и соответствующих противопожарных заграждений в соответствии с Разделом 1704 BC.27.1 и 1704.27.2.
Системы внешней изоляции и отделки (EIFS)	Требуется для всех приложений EIFS, установленных на высоте более 15 футов (4572 мм) над соседними готовыми грунтами, а также для модификаций существующих установок EIFS на высоте более 15 футов (4572 мм) над соседними готовыми грунтами.
Соответствие требованиям зон затопления	Специальная инспекция на соответствие требованиям зон затопления должна проводиться в соответствии с требованиями Приложения G BC и BC 1704.29.
Сварка алюминия	Специальные проверки конструкционных алюминиевых элементов зданий и сооружений должны проводиться в соответствии с требованиями BC 1704.26.1.
Огнестойкая конструкция	Определение соответствия утвержденной строительной документации, включая проверку следующих работ: 1. Огнестойкие перегородки, полы, потолки, шахты по ВС 110.3,4; и 2. Противопожарные жалюзи.
Каменная кладка	Несущая кладка, кладка из стеклопакетов и каменная облицовка должны быть осмотрены и проверены в соответствии с требованиями BC 1704. 5.1–BC 1704.5.3, в зависимости от категории использования конструкции здания или сооружения.
Дымоходы	Убедитесь, что дымоход и его облицовка герметизированы должным образом в соответствии с BC 1704.26
Окончательная проверка	Перед выдачей письма о завершении требуется окончательная проверка в соответствии с AC 28-116.2.4.2 и BC 110.5.
Проверки соответствия энергетическому кодексу	Оконные проемы (IA5), (IIA5) U-фактор окна и рейтинг продукта (IA3), (IIA3) Утечка воздуха через оконные проемы (IA4), (IIA4) Размещение изоляции и значение R (IA2), (IIA2) Воздушное уплотнение и изоляция (визуальная) (IA6), (IIA6) Воздушное уплотнение и изоляция (испытания) (IA7), (IIA7)) или быть оборудованы устройством управления.

Методические указания по выполнению графической работы “План, фасад, разрез”

Введение

Толщина линий обводки на чертежах планов, разрезов и фасадах

4 Построение чертежей фасадов и разрезов здания

Рекомендуемые файлы

Вычерчивание планов, разрезов и фасадов дома

Вычерчивание планов, разрезов и фасадов дома

От больниц до жилья: Детали конструкции фасада

Муниципальная больница Villa el Libertador Príncipe de Asturias / Santiago Viale + Ian Dutari + Alejandro Paz

Фонд Санта-Фе-де-Богота / El Equipo de Mazzanti

Здание Gribone / Ventura Virzi arquitectos

Деталь фасада Жилой дом №3 Махаллат / CAAT Studio

Звездные инженеры, Административное здание и фабрика / Студия VDGA

Кирпичный дом / Ventura Virzi 904rons Деталь arquitectos5 Building

Optical Glass House / Hiroshi Nakamura & NAP

Club House Altos de San Antonio / Dutari Viale Arquitectos

Angle Lake Transit Station and Plaza / Brooks + Scarpa

Пристройка к средней школе / SMS Arquitectos

Дом из оптического стекла / Hiroshi Nakamura & NAP

Мраморный дом / Openbox Architects

Дом / Miró Rivera Architects

Коллажный дом / S+PS Architects

Casa Geometrica / JOHO Architecture

BLM House / ATRIA Arquitetos

Транзитная станция Angle Lake и Plaza / Brooks + Scarpa

Расширение средней школы / SMS Arquitectos

Tobin Center for t he Performing Arts / LMN + Marmon Mok

Библиотека Стэплтона / Эндрю Берман Архитектор

Винодельня в Мон-Расе / Хорхе Видаль + Виктор Рахола

Г.

Северо-Западный университет Спортивный центр Райана-Уолтера / Perkins+Wil

На детали: текстильный фасад

Nest We Grow / Колледж экологического дизайна UC Berkeley + Kengo Kuma & Associates

Nest We Grow / Колледж экологического дизайна UC Berkeley + Kengo Kuma & Associates

Somriures / Masquespacio

ecoSuites, A Reed-Clad Hotel / Alex A.Tsolakis Architecture

Hive Hotel Facade Remodel / Preposition Architecture

Coallia – Residencia y Restaurante Social / Peripheriques Architectes

Fach Iluminentes Taller David Dana Arquitectura

Олимпийская гандбольная арена Рио-2016 / Lopes Santos e Ferreira Gomes Arquitetos + OA | Oficina de Arquitetos

Медицинский колледж Вейл Корнелл Исследовательское здание Белфера / Тодд Шлиман | Ennead Architects

Sky Central / AL_A + PLP Architecture + HASSELL

1500 полупрозрачных пластиковых корзин, формирующих легкий фасад

Gabriela Mistral Center / Cristián Fernández Arquitectos + Lateral arquitectura & diseño

Kraanspoor / OTH Architecten

Штаб-квартира Vakko и Power Media Center / REX

Казино Montrond-les-Bains / DATA architectes

Пусанский оперный театр Предложение: Лауреат 3-го приза / Henning Larsen Architects + Tomoon Architects

Manhattan Districts 1/2/5 Гара ge & spring street Salt Shed / Dattner Architects

Морской павильон / Stefano Boeri Architetti

Лондонский музей дизайна / OMA + Allies and Morrison + John Pawson

Кубические здания от NADAAA и студии Himma Новое определение офисного пространства

Rifugio Monte Penna / Lucio Serpagli

Библиотека и учебный центр Экономического университета Вены / Zaha Hadid Architects

Медицинский колледж Вейла Корнелла Исследовательский корпус Белфера / Тодд Шлиман | Ennead Architects

Фонд Pathé / Строительная мастерская Ренцо Пиано

[Фасад и план здания XVIII века]

Получение копий

Доступ к оригиналам

Требования к проекту – Профессиональный дизайнер – Фасад

Применимость Кодекса и зонирования

Коды

Зонирование

Другие правила для справки

Энергетический кодекс Нью-Йорка — жилые дома:

Энергетический кодекс Нью-Йорка — коммерческие здания:

Бюллетени зданий

Инструкции по представлению планов проектов на подпись

Полная подача строительных документов

Представление строительной документации

Специальные проверки

Ссылки Design Professional

Полезные ссылки

Фасад в архитектуре: определение и дизайн – видео и расшифровка урока

Проекты фасадов

Готический фасад

Фасад в стиле греческого возрождения

Фасады современных зданий

Резюме урока

12 типов строительных чертежей
