GND — что это такое на схеме? (или на материнской плате)

Провод GND на материнской плате/схеме означает земля (масса, минус). Стандартный цвет — черный, белый. Варианты цвета провода питания — красный, синий, зеленый, оранжевый, желтый.

Пример — обозначение черного провода маркировкой GND на разьеме подключения USB к материнской плате:

1. GND (GROUND, перевод — земля) — точка нулевого потенциала микросхемы.
2. VEE (Voltage Emitter Emitter, перевод — напряжение эмиттер) — минус питания относительно GND.
3. VCC (Voltage Collector Collector, перевод — коллектор напряжения) — плюс питания относительно GND.

Стоит учитывать также:

1. GND (DGND, GNDD) — обозначения цифровой земли.
2. AGND (GNDA) — обозначения аналоговой земли.

Важный комментарий по поводу обозначений:

РЕКЛАМА

Простыми словами. Я подключал в компьютерном корпусе дополнительный вентилятор. Ноль вентилятора, черный провод — подключал к проводу молекс-разьема блока питания, который также имеет черный цвет (важно — это и есть GND). Питание на вентиляторе был желтым — его подключал к желтому проводу питания молекса. На молексе главное нужно понимать:

1. Желтый + черный = 12 вольт.
2. Красный + черный = 5 вольт.

Еще по поводу молекса. Возможно так задумано, но кажется для подключения нужно использовать провода, которые идут рядышком. Например желтый и черный (12 вольт), красный и черный (5 вольт) — они идут рядом. Два черных провода GND возможно специально предназначены для двух видов подключения.

Под молекс разьемом подразумеваю данный тип коннектора (к нему подключаются жесткие диски например):

РЕКЛАМА

Также на плате/коннекторах можете заметить маркировку POWER — означает питание (плюс).

Подключая устройства, например переднюю панель ПК к материнке — будьте очень аккуратны, читайте инструкцию к материнской плате, чтобы не спалить например порты USB. Также смотрите на коннекторы и гнезда — иногда их конструкция исключает неправильное подключение. На заметку — кнопки компьютера, например включение, перезагрузка — неважно как подключить, дело в том, что здесь главное — замыкание. Неважно где плюс/минус, важно — замыкание контактов на секунду, что и делает кнопка, что и приводит к включению/выключению/перезагрузки компа.

Главное — правильно соблюдайте полярность, перед подключением не ленитесь сто раз проверить, чтобы быть уверенными. Ведь короткое замыкание — почти всегда ведет к неисправности..

Надеюсь информация кому-то пригодилась. Удачи и добра!

На главную! 09.06.2019

Ctrl+C Ctrl+V – что это значит? (контрл+ц контрл+в)
Grizzly папка – что это?
Mb3install – что за папка?
PORT. IN на музыкальном центре – что это?
Windows10UpgraderApp – что это?
scoped_dir – что это за папка?
Windows10Upgrade – можно ли удалить?
im_temp – что за папка?

«Почему на наших розетках (eu) всё равно, как вставлять штекер? Неужели оборудованию всё равно. где плюс, а где минус (земля)?» — Яндекс Кью

Популярное

Сообщества

ФизикаТехника+2

Baglan Alseit

27 февраля 2019  ·

57,0 K

Ответить13Уточнить

Susanna Kazaryan

Физика

33,3 K

Сусанна Казарян, США, Физик  · 28 февр 2019

Полярные штепсельные вилки (те, которые имеют единственный способ подключения) чаще всего встречаются на устройствах, которые используют выключатель, для гарантированного отключения фазы от устройства. Если вилка не полярна (те, которым пофиг), электрические компоненты устройства при подключении, вероятно (как кому повезёт) будут под напряжением, даже если выключатель в положении “выключено”, создавая серьезный риск поражения электрическим током. Для устройств с открытыми элементами, таких как тостер, или при смене лопнувшей лампы накаливания, это было бы особенно опасно.

В США и в Европе мне ни разу не встречались не полярные вилки или розетки.

16,1 K

Денис Никомах

28 февраля 2019

Блин, логично. И теперь вместо того, чтоб работать, ищу схему тостера.

Комментировать ответ…Комментировать…

Asutpp

1,2 K

⚡Информационный сайт “ASUTPP”. Статьи и рекомендации по ремонту электрооборудования…  · 25 февр 2020  · asutpp.ru

Отвечает

Юрий Макаров

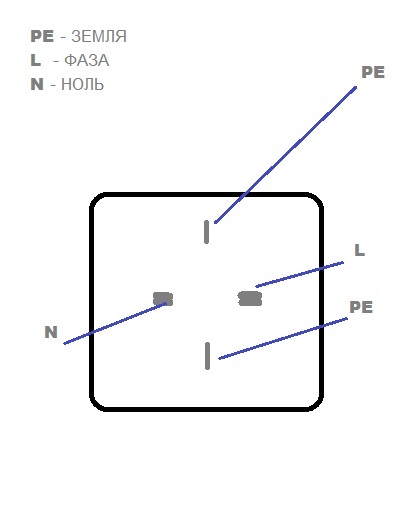

Ну, во-первых заметьте, что в наших отечественных розетках, повсеместно используемых в быту и на предприятиях используется переменное напряжение. А это значит, что на выводах контактов присутствует фаза и ноль, плюс и минус – это компоненты цепи постоянного тока, в бытовых розетках их нет. Защитное заземление (земля) вообще не относится к системе электроснабжения, хотя… Читать далее

Больше полезной информации по электрике вы можете найти на нашем сайте:

Перейти на asutpp.ru

Комментировать ответ…Комментировать…

Инжиниринговая компания Константа

1

4 июн 2021  · ikkon72.ru

Отвечает

Константин

Для работы большенство электроприборов достаточно замкнутой цепи и не важно в каком направлении по цепи ток протекает. более сложные устройства имеют блоки питания, которые после блока питания формируется постоянный ток. в блоках питания присутствует гальваническая развязка, фактически ток из розетки не доходит до прибора, а преобразуется в блоке питания.

Комментировать ответ…Комментировать…

Первый

Авангард ИТС

3

16 июн 2021

Плюс и минус имеют значение при постоянном напряжении. В розетке находится переменный ток – у него есть ноль и фаза. Напряжение на фазе колеблется по синусу от -110 В до + 110 В. В блоке питания напряжение преобразовывается в нужное для прибора (например, 12 В), а затем, с помощью диодного моста выпрямляется в постоянное. Потому, да, оборудованию все равно, на какой… Читать далее

Дмитрий Пивоваров

17 июня 2021

> Напряжение на фазе колеблется по синусу от -110 В до + 110 В. Не совсем так. Амплитуда в сети переменного тока… Читать дальше

Комментировать ответ…Комментировать…

Максим Лапиков

Математика

2,1 K

математик-системный программист, асу тп для аэс.   · 15 апр 2021

Вопрос в том “какому оборудованию”, если оборудование рассчитано на стандарт нашей розетки, то да, такое оборудование должно быть рассчитано на характеристики тока нашей розетки. То есть при разработке устройства под нашу розетку вы не должны предполагать наличие заземлённой нейтрали на одном из проводников (и вообще наличие глухозаземлённой нейтрали). К вопросу о… Читать далее

Комментировать ответ…Комментировать…

Александр Беринг

-4

24 февр 2021

“Земля” это не минус и не плюс, “земля” это “ноль”силовой цепи. Второй провод в розетке это и плюс, это и минус, это силовое “переменное напряжение”. Иногда бывает ещё и третий провод, он и есть “земля” или “корпус”, создан для защиты корпуса электроприбора от наводок и защиты от случайного попадания на него напряжения сети.

Комментировать ответ…Комментировать…

Вы знаете ответ на этот вопрос?

Поделитесь своим опытом и знаниями

Войти и ответить на вопрос

1 ответ скрыт(Почему?)

arduino — Положительный и отрицательный, питание и земля, направление потока

Обычный поток тока от положительного к отрицательному был стандартизирован задолго до открытия электрона. Это соглашение все еще используется, и оно отлично подходит для большинства практических теорий, но мы помним, что электроны движутся от отрицательного к положительному.

1) правда ли, что земля может быть положительной, а может быть отрицательной, просто вопрос предпочтений и нет “всегда?” И если да, то отрицательно обосновать более популярные предпочтения?

Да. Например, автомобильные электрические системы раньше имели положительное заземление, как известно на VW Beetle до 1969 года, но теперь стандартом является отрицательное заземление.

Напряжение можно сравнить с полами в здании. В Европе мы согласны с тем, что первый этаж равен 0 или G, что этажи над ним нумеруются положительно, а числа ниже – отрицательно. Теперь у вас есть возможность измерять все относительно земли (номер этажа) или измерять разницу уровней между любыми двумя этажами (разность потенциалов или напряжений).

На левом изображении вверху наш мужчина стоит на втором этаже относительно земли. Электрическая аналогия заключается в том, что некоторая точка цепи соединена с землей / землей и по соглашению имеет нулевое напряжение, и все напряжения (высоты) измеряются относительно этого.

В надземном здании не будет отрицательных этажей. Бункер или подземная автостоянка не будут иметь положительных этажей.

Если здание запускается в космос, он не имеет привязки к земле и может нумеровать этажи как угодно, в том числе иметь 0-й этаж в любой произвольной точке. Это аналогично электрически изолированной цепи без заземления, в которой мы можем назвать любую точку «землей».

2) Энергия поступает от портов типа 5В? Или это то, что помечено 5V не значит, что это то, откуда берется сила?

В соответствии с соглашением мы обычно думаем о мощности, протекающей от + к -, и мощности, поступающей от клеммы + на блоке питания. В случае вашего микроконтроллера он имеет встроенный регулятор напряжения 5 В, поэтому питание подается оттуда.

3) Электроны в моем Arduino текут от (-) (подключен к GND) к (+)(подключен к 5В), или наоборот?

По соглашению наоборот. Чтобы облегчить схематическую разборчивость, мы обычно рисуем их с положительной шиной питания сверху. Напряжение уменьшается по мере того, как мы спускаемся по схеме.

---

Следующие примеры могут немного помочь.

^{имитация этой схемы – Схема создана с помощью CircuitLab}

На трех приведенных выше схемах показаны различные способы создания буферного предусилителя, например, для гитары. Обычно они строятся в литом металлическом корпусе с PP3 9.V батарея для питания.

1) Первая конфигурация показывает, что минус батареи соединен с землей. (Поскольку звуковой сигнал может быть как положительным, так и отрицательным, нам необходимо сместить вход операционного усилителя на половинное питание, используя резисторы на неинвертирующем входе. Конденсаторы блокируют постоянный ток на входе и выходе. )

2) Схема будет работают точно так же, если питаются от положительной земли.

3) Третий вариант — использовать двойное питание. Здесь мы видим, что можем исключить все компоненты, связанные со смещением постоянного тока, за счет более сложного источника питания.

Важно отметить, что мы можем установить землю в любой произвольной точке, и мы даем все показания напряжения относительно этой точки.

Отрицательное заземление является наиболее распространенным и, опять же, например, позволяет использовать общий источник питания 9 В для группы гитарных педалей эффектов. Аккумуляторы

. Почему контакт заземления всегда подключен к «минусовому» источнику питания?

Каждый элемент электроники, будь то микропроцессор или ЖК-экран, всегда имеет положительный источник питания и контакт заземления.

Не совсем так. Чтобы подать ток в обычную цепь, вам нужны два узла цепи, через которые протекал бы ток. Вот и все. Какое напряжение между ними, и как они называются, зависит от схемы.

Цепи, с которыми вы играли, обычно имели значительное напряжение между этими двумя узлами, но это не обязательно. Есть схемы, которые, по сравнению с Arduino или ЖК-экраном, имеют почти нулевое напряжение на них, но все равно течет большой ток. Скажем, кусок провода, и вы хотите, чтобы провод нагрелся: большой ток будет течь при очень небольшом напряжении.

Положительный источник питания или VDD явно находится там, где вы подаете что-то вроде 5 вольт. Это все равно, что взять 5-вольтовую батарею и соединить положительный конец проводом с контактом VDD.

Но штырек заземления всегда подключен к “минусовому” источнику питания или к минусовой части аккумулятора. Это было бы похоже на подключение отрицательного конца той же батареи к контакту GND.

Это это именно так, а не “нравится”. Вы не предлагаете здесь никаких эквивалентных идей: вы описываете, как именно связаны такие схемы.

Его удобно называть “наземным рельсом”

Это имя. Это совершенно произвольно, и то, как появилось это имя, уходит своими корнями в историю. Цепи батарей, которые вы строите, вообще не заземлены: они изолированы от Земли!

, когда через него явно проходит электричество.

Здесь будем различать два понятия:

1. Заземляющий узел – это термин из схемотехники. Это абстрактная концепция: она не реализуема физически. В анализе цепей узел представляет собой один единственный потенциал. Через узел могут протекать токи, но это ничего не меняет, так как узел является эквивалентом сверхпроводника: независимо от того, сколько тока через него протекает, все элементы, подключенные к данному узлу, видят в этом узле одинаковый потенциал.

2. Цепь заземления – это то, что можно потрогать пальцем. Идея состоит в том, что вы хотите, чтобы цепь заземления от до аппроксимировала поведение заземляющего узла . Таким образом, вы подключаете все элементы к земле, используя соединения с низким импедансом, которые действуют «почти как» идеальные короткие замыкания, то есть сверхпроводники или резисторы 0 Ом.

Почему не называется “отрицательный рельс”?

Иногда бывает. Название не меняет того, что есть. Называть вещи так, чтобы мы могли обращаться к ним, используя общий термин/слово. Это не влияет на то, что это за вещи и как они действуют.

Земля должна быть ориентиром.

Так и есть. Как при анализе цепей, где узлы являются абстрактными понятиями и действуют как идеальные провода, так и в реальных цепях, где вы проектируете их так, чтобы падение напряжения в цепи заземления было настолько низким, чтобы не оказывать чрезмерного влияния на работу цепи.

Зачем называть это заземлением, если вы буквально подключаете его через цепь?

Не “подключен через цепь”. Это – это отдельная схема , поскольку реальность не идеальна, а реальные цепи заземления полны маломощных резисторов, катушек индуктивности и тому подобного. Существует множественных опорных точек, которые вы могли бы назвать землей, поскольку все они находятся в цепи заземления, и поэтому вам нужно быть осторожным при измерении вещей. В схеме, показанной ниже, наибольшее влияние оказывает то, что батарея неидеальна и имеет некоторое эквивалентное последовательное сопротивление. Но даже здесь, если вы хотите измерить напряжение на нагрузке, у вас будет несколько вариантов подключения вольтметра, а с 6,5-разрядным вольтметром вы легко увидите разницу между, например, измерение напряжения непосредственно на аккумуляторе и непосредственно на нагрузочном резисторе!

^{симулировать эту схему — Схема создана с помощью CircuitLab}

Нет ориентира.

Действительно, вдоль цепи заземления есть несколько контрольных точек. См. выше.

Также удобно, что никогда не бывает контакта «отрицательный источник питания».

Конечно есть! Это ваш выбор не называть это так.

Не лучше ли иметь […] настоящий заземляющий штифт, прикрепленный к куску бетона?

Неидеальность реальной связи с Землей настолько плоха, что она почти бесполезна для той цели, которую вы имеете в виду. Кусок проволоки по сути является сверхпроводником по сравнению с небольшим электродом, вбитым в обычную почву (ни очень сухую, ни очень влажную).

Настоящий бетон, извлеченный из почвы и помещенный на ваш стол в сухой лаборатории, по сути является изолятором. «Подключение» чего-либо к нему будет означать наличие импеданса в мегаом-гигаом последовательно с соединением. Учитывая, что ваш мультиметр имеет входное сопротивление 10 МОм, сам мультиметр искажает результаты настолько, что становится бесполезным.

Если вы поместите эту бетонную плиту обратно в грязь снаружи, ее проводимость будет медленно расти по мере того, как она поглощает воду из почвы и атмосферы. В конце концов, его объемное сопротивление будет ближе к миске с пудингом, чем к миске с сухим кормом для кошек, но ни один из них не кажется лучшей альтернативой в лабораторных условиях.

Не лучше ли было бы иметь 3 штырька, один для положительной стороны батареи, один для отрицательной стороны батареи и фактический заземляющий штырь, прикрепленный к куску бетона?

Нет, потому что:

1. Фактическое заземление, уходящее в землю, полезно только для рассеивания статических зарядов, молнии и защиты от коррозии. На самом деле это не точка отсчета. Если бы вы на самом деле соединили несколько заземляющих электродов в городе и подключили между ними вольтметры, вы бы не показывали ничего близкого к нулю вольт!

2. Реальные «цепи заземления», которые мы обозначаем как «GND» на схеме, должны иметь относительно высокую проводимость и быть «достаточно близкими» к идеальным, чтобы их часто можно было рассматривать как эквипотенциальные, т. е. как если бы они были одним узлом. в схемотехническом анализе.

3. Соединение между внешним заземлением и цепью по-прежнему должно быть выполнено в определенной точке этой цепи. Вы выбираете эту точку каждый раз, когда подключаете измерительный прибор к цепи, и неправда, что только одна опорная точка полезна или даже должна быть предпочтительной. Все зависит от того, что делает схема.

4. Схемы прекрасно работают без какой-либо связи с Землей. Например, мобильное устройство, на котором вы, скорее всего, читаете этот ответ. На самом деле нет реальной ментальной связи между «заземляющим узлом» в анализе цепи и «медным стержнем диаметром 1/2 дюйма и длиной 8 футов, вбитым в почву на моем заднем дворе».0003

Но никогда не бывает настоящего штыря заземления, который никогда не был бы присоединен к батарее.

Есть. Какой бы пункт вы ни выбрали, потому что на самом деле наземный узел — это фикция. Даже в самых обычных макетных схемах с помощью хороших инструментов можно измерить падение напряжения на каждом отрезке провода и токопроводящей пружине. Таким образом, вам нужно делать сознательный выбор относительно того, что является вашей точкой отсчета, каждый раз, когда вы делаете измерение.

Кроме того, я даже не знаю, имеет ли вообще смысл термин «отрицательный источник питания».

Да, и широко используется. Просто погуглите.

Можно ли его еще назвать “анодом”? Это тоже “минусовая часть аккумулятора”?

Если предположить, что в вашей схеме нет полупроводников, это, возможно, было бы удобно, но в реальных схемах десятки или даже миллиарды различных анодов, так что возникла бы проблема с тем, о каком аноде вы говорите. Каждый полупроводниковый переход P-N имеет анод и катод…

Ничто больше не имеет смысла. Извините за гнев, я просто не могу понять это.

Это не имеет смысла только потому, что вы думаете, что “Земля” = “Грязь за моим окном”. Это вовсе не значит.

Слово «земля», используемое в техническом английском языке анализа цепей, почти всегда означает узел, который, по вашему мнению, имеет нулевой потенциал.
