Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

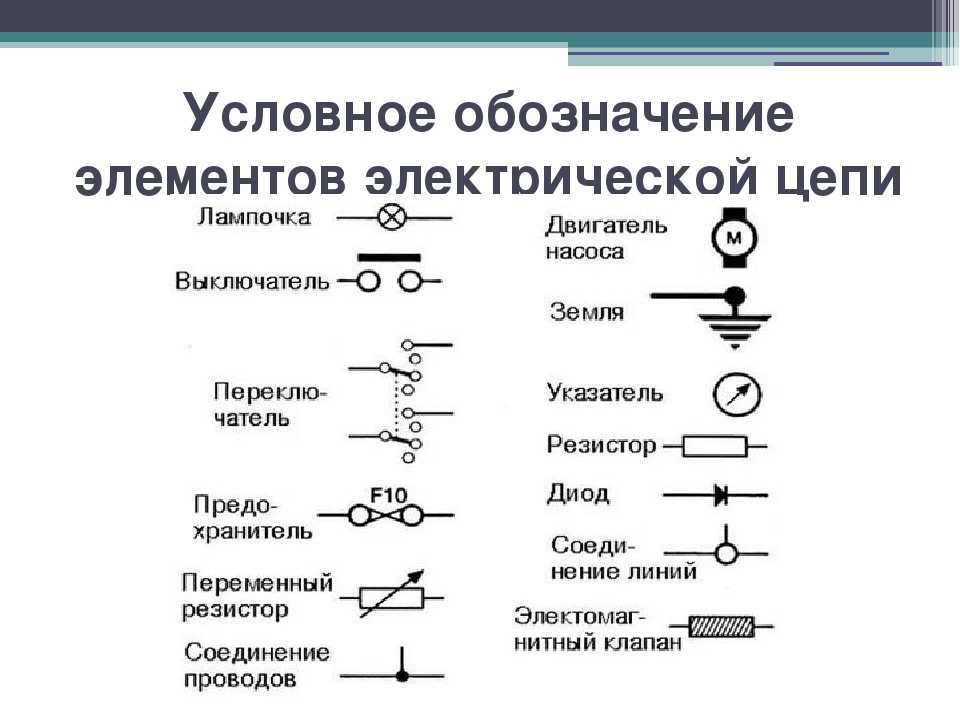

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Номер	Название	Изображение на схеме
1	Автоматический выключатель (автомат)
2	Рубильник (выключатель нагрузки)
3	Тепловое реле (защита от перегрева)
4	УЗО (устройство защитного отключения)
5	Дифференциальный автомат (дифавтомат)
6	Предохранитель
7	Выключатель (рубильник) с предохранителем
8	Автоматический выключатель со встроенным тепловым реле (для защиты двигателя)
9	Трансформатор тока
10	Трансформатор напряжения
11	Счетчик электроэнергии
12	Частотный преобразователь
13	Кнопка с автоматическим размыканием контактов после нажатия
14	Кнопка с размыканием контактов при повторном нажатии
15	Кнопка со специальным переключателем для отключения (стоп, например)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т. д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Номер	Название	Обозначение электрических элементов на схемах
1	Фазный проводник
2	Нейтраль (нулевой рабочий) N
3	Защитный проводник (“земля”) PE
4	Объединенные защитный и нулевой проводники PEN
5	Линия электрической связи, шины
6	Шина (если ее необходимо выделить)
7	Отводы от шин (сделаны при помощи пайки)

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т. д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

	Название элемента электрической схемы	Буквенное обозначение
1	Выключатель, контролер, переключатель	В
2	Электрогенератор	Г
3	Диод	Д
4	Выпрямитель	Вп
5	Звуковая сигнализация (звонок, сирена)	Зв
6	Кнопка	Кн
7	Лампа накаливания	Л
8	Электрический двигатель	М
9	Предохранитель	Пр
10	Контактор, магнитный пускатель	К
11	Реле	Р
12	Трансформатор (автотрансформатор)	Тр
13	Штепсельный разъем	Ш
14	Электромагнит	Эм
15	Резистор	R
16	Конденсатор	С
17	Катушка индуктивности	L
18	Кнопка управления	Ку
19	Конечный выключатель	Кв
20	Дроссель	Др
21	Телефон	Т
22	Микрофон	Мк
23	Громкоговоритель	Гр
24	Батарея (гальванический элемент)	Б
25	Главный двигатель	Дг
26	Двигатель насоса охлаждения	До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

• реле тока — РТ;
• мощности — РМ;
• напряжения — РН;
• времени — РВ;
• сопротивления — РС;
• указательное — РУ;
• промежуточное — РП;
• газовое — РГ;
• с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах.  Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

графические и буквенные по ГОСТ

Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.

Содержание

• 1 Введение
• 2 Виды и типы электрических схем
• 3 Графические обозначения в электрических схемах
• 4 Буквенные обозначения в электрических схемах
• 5 Изображение электрооборудования на планах
  • 5. 1 Условные графические изображения электрооборудования, электротехнических устройств и электроприемников
  • 5.2 Условные графические обозначения линий проводок и токопроводов
  • 5.3 Условные графические изображения шин и шинопроводов
  • 5.4 Условные графические изображения коробок, шкафов, щитов и пультов
  • 5.5 Условные графические обозначения выключателей, переключателей
  • 5.6 Условные графические обозначения штепсельных розеток
  • 5.7 Условные графические обозначения светильников и прожекторов
  • 5.8 Условные графические обозначения аппаратов контроля и управления

Введение

Но начнем немного издалека…
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации.

Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Виды и типы электрических схем

Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».

В соответствии с этим ГОСТ, схемы разделяются на 10 видов:

1. Схема электрическая
2. Схема гидравлическая
3. Схема пневматическая
4. Схема газовая
5. Схема кинематическая
6. Схема вакуумная
7. Схема оптическая
8. Схема энергетическая
9. Схема деления
10. Схема комбинированная

Виды схем подразделяются на восемь типов:

1. Схема структурная
2. Схема функциональная
3. Схема принципиальная (полная)
4. Схема соединений (монтажная)
5. Схема подключения
6. Схема общая
7. Схема расположения
8. Схема объединенная

Меня, как электрика, интересуют схемы вида «Схема электрическая». Вообще, описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.

ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.

ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2. 702-2011 ссылается на три других ГОСТ:

• ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
• ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование	Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

​

Наименование	Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка): гнездо штырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2. 721-74.

Наименование	Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Буквенные обозначения в электрических схемах

Буквенные обозначения определены ГОСТ 2. 710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».

Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.

Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.

Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:

Наименование	Обозначение
Автоматический выключатель в силовых цепях	QF
Автоматический выключатель в цепях управления	SF
Автоматический выключатель с дифференциальной защитой (дифавтомат)	QFD
Выключатель нагрузки (рубильник)	QS
Устройство защитного отключения (УЗО)	QSD
Контактор	KM
Тепловое реле	F, KK
Реле времени	KT
Реле напряжения	KV
Фотореле	KL
Импульсное реле	KI
Разрядник, ОПН	FV
Плавкий предохранитель	FU
Трансформатор тока	TA
Трансформатор напряжения	TV
Частотный преобразователь	UZ
Амперметр	PA
Вольтметр	PV
Ваттметр	PW
Частотометр	PF
Счетчик активной энергии	PI
Счетчик реактивной энергии	PK
Фотоэлемент	BL
Нагревательный элемент	EK
Лампа осветительная	EL
Прибор световой индикации (лампочка)	HL
Штепсельный разъем (розетка)	XS
Выключатель или переключатель в цепях управления	SA
Выключатель кнопочный в цепях управления	SB
Клеммы	XT

Изображение электрооборудования на планах

Хотя ГОСТ 2. 701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.

Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Наименование	Изображение
Устройство электротехническое. Общее изображение
Устройство электрическое, в т.ч. с двигателем
Устройство с генератором
Двигатель-генератор
Комплектное трансформаторное устройство с одним трансформатором
Комплектное трансформаторное устройство с несколькими трансформаторами
Установка комплектная конденсаторная
Установка комплектная преобразовательная
Батарея аккумуляторная
Устройство электронагревательное. Общее обозначение

Условные графические обозначения линий проводок и токопроводов

Наименование	Изображение
Линия проводки, общее изображение
Линия проводки с указанием сведений (о роде тока, напряжения, материале, способе прокладки, отметки и пр. )
Линия проводки с указанием количества проводников (количество проводников указывают засечками; при количестве проводников более трех, вместо засечек используют цифры)
Линия цепей управления
Линия сетей аварийного эвакуационного и охранного освещения
Линия напряжения 36В и ниже
Линия заземления и зануления
Заземлители
Открытая прокладка проводов и кабелей
Прокладка на тросе
Прокладка в лотке
Прокладка в коробе
Прокладка под плинтусом
Прокладка в трубе
Разделительное уплотнение в в трубах для взрывоопасных помещений
Проводка гибкая в металлорукаве или гибком вводе
Вертикальная прокладка. Кабель уходит на более высокую отметку или приходит с более высокой отметки
Вертикальная прокладка. Кабель уходит на более низкую отметку или приходит с более низкой отметки
Вертикальная прокладка. Кабель пересекает отметку, изображенную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана

К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.

Проектировщики решают эту проблему по-разному:

• большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
• продвинутые пользователи AutoCAD создают собственные типы линий.

Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.

Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.

Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

Условные графические изображения шин и шинопроводов

Наименование	Изображение
Прокладка шин и шинопроводов. Общее изображение
Шина, проложенная на изоляторах
Пакет шин, проложенных на изоляторах
Шины или шинопровод на стойках
Шины или шинопровод на подвесах
Шины или шинопровод на кронштейнах
Троллейная линия
Секционирование троллейной линии
Компенсатор шинный, троллейный
Примечание. Изображение места крепления шинопровода должно соответствовать его проектному положению

Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.

Условные графические изображения коробок, шкафов, щитов и пультов

Наименование	Изображение
Коробка ответвительная
Коробка вводная
Коробка протяжная, ящик протяжной
Коробка, ящик с зажимами
Шкаф распределительный
Щиток групповой рабочего освещения
Щиток групповой аварийного освещения
Щиток лабораторный
Ящик с аппаратурой
Ящик управления
Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
Шкаф, панель двухстороннего обслуживания
Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания
Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания
Щит открытый
Ящик трансформаторный понижающий (ЯТП)

Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

Условные графические обозначения выключателей, переключателей

ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.

Наименование	Изображение
Выключатель для открытой установки со степенью защиты от IP20 до IP23
однополюсный
однополюсный сдвоенный
однополюсный строенный
двухполюсный
трехполюсный
Выключатель для скрытой установки со степенью защиты от IP20 до IP23
однополюсный
однополюсный сдвоенный
однополюсный строенный
двухполюсный
Выключатель для открытой установки со степенью защиты не ниже IP44
однополюсный
двухполюсный
трехполюсный
Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23
открытой установки
скрытой установки
Переключатель на два направления без нулевого положения со степенью защиты не ниже IP44
Светорегулятор (диммер) для открытой установки со степенью защиты от IP20 до IP23
Светорегулятор (диммер) для скрытой установки со степенью защиты от IP20 до IP23
Светорегулятор (диммер) для открытой установки со степенью защиты не ниже IP44
Выключатель кнопочный для открытой установки со степенью защиты от IP20 до IP23
Выключатель кнопочный для скрытой установки со степенью защиты от IP20 до IP23
Выключатель кнопочный для открытой установки со степенью защиты не ниже IP44

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.  Я себе сделал один динамический блок для всех типов выключателей.

Условные графические обозначения штепсельных розеток

Наименование	Изображение
Штепсельная розетка открытой установки со степенью защиты от IP20 до IP23
двухполюсная
двухполюсная сдвоенная
двухполюсная с защитным контактом
двухполюсная сдвоенная с защитным контактом
трехполюсная с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает число розеток в блоке)
Штепсельная розетка скрытой установки со степенью защиты от IP20 до IP23
двухполюсная
двухполюсная сдвоенная
двухполюсная с защитным контактом
двухполюсная сдвоенная с защитным контактом
трехполюсная с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает число розеток в блоке)
Штепсельная розетка со степенью защиты не ниже IP44
двухполюсная
двухполюсная сдвоенная
двухполюсная с защитным контактом
двухполюсная сдвоенная с защитным контактом
трехполюсная с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает число розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает число розеток в блоке)

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.

Условные графические обозначения светильников и прожекторов

Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Наименование	Изображение
Светильник с лампой накаливания, галогенной лампой
Светильник с компактными люминесцентными лампами
Светильник светодиодный с формой, отличной от линейной
Светильник с линейными люминесцентными лампами (допускается также изображать в масштабе чертежа)
Светильник линейный светодиодный (допускается также изображать в масштабе чертежа)
Светильник с разрядной лампой высокого давления
Люстра
Светильник-световод щелевой
Прожектор. Общее изображение
Группа прожекторов с направлением оптической оси в одну сторону
Группа прожекторов с направлением оптической оси во все стороны
Светофор сигнальный (три лампы)
Патрон ламповый стенной
Патрон ламповый подвесной
Патрон ламповый потолочный
Светильник аварийного освещения (пример светильника с лампой накаливания)
Светильник для специального освещения (световой указатель)

Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

Условные графические обозначения аппаратов контроля и управления

Наименование	Изображение
Звонок
Сирена, гудок, ревун
Табло для вызова персонала на один сигнал
Табло для вызова персонала на несколько сигналов
Надписи и знаки рекламные
Устройство пусковое для электродвигателей. Общее изображение
Магнитный пускатель
Пост кнопочный
на одну кнопку
на две кнопки
на три кнопки
с двумя светящимися кнопками
на две кнопки с двумя сигнальными лампами

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.

---

Подпишитесь и получайте уведомления о новых статьях на e-mail

Условные обозначения в электрических схемах

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

Содержание

• Введение
• Виды и типы электрических схем
• Графические обозначения в электрических схемах
• Основные УГО для однолинейных схем электрощитов
• Обозначение измерительных электроприборов для характеристики параметров цепи
• Буквенные обозначения в электрических схемах
• Изображение электрооборудования на планах
• Условные графические изображения электрооборудования, электротехнических устройств и электроприемников
• Условные графические обозначения линий проводок и токопроводов
• Условные графические изображения шин и шинопроводов
• Условные графические изображения коробок, шкафов, щитов и пультов
• Условные графические обозначения выключателей, переключателей
• Условные графические обозначения штепсельных розеток
• Условные графические обозначения светильников и прожекторов
• Условные графические обозначения аппаратов контроля и управления

Введение

Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.

Условные обозначения можно считать особым криптографическим кодом, поясняющим работу и принцип действия конкретной схемы. В Японии, США и Европе значки существенно отличаются от отечественной маркировки, что необходимо учитывать.

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

Исходя из этого норматива, все схемы разделены на 8 типов:

1. Объединенные.
2. Расположенные.
3. Общие.
4. Подключения.
5. Монтажные соединений.
6. Полные принципиальные.
7. Функциональные.
8. Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

1. Комбинированные.
2. Деления.
3. Энергетические.
4. Оптические.
5. Вакуумные.
6. Кинематические.
7. Газовые.
8. Пневматические.
9. Гидравлические.
10. Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

• Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т. п.
• Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
• Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Графические обозначения в электрических схемах

Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами:

• 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
• 2.721-74 – графические условные обозначения деталей и узлов общего применения.
• 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО.
В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

ВАЖНО: Для обозначения коммутационного оборудования существует:

4 базовых изображения УГО

УГО	Наименование
	Замыкающий
	Размыкающий
	Переключающий
	Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

УГО	Наименование
	Дугогашение
	Без самовозврата
	С самовозвратом
	Концевой или путевой выключатель
	С автоматическим срабатыванием
	Выключатель-разъединитель
	Разъединитель
	Выключатель
	Контактор

ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.

Основные УГО для однолинейных схем электрощитов

УГО	Наименование
	Тепловое реле
	Контакт контактора
	Рубильник – выключатель нагрузки
	Автомат – автоматический выключатель
	Предохранитель
	Дифференциальный автоматический выключатель
	УЗО
	Трансформатор напряжения
	Трансформатор тока
	Рубильник (выключатель нагрузки) с предохранителем
	Автомат для защиты двигателя (со встроенным тепловым реле)
	Частотный преобразователь
	Электросчетчик
	Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
	Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
	Замыкающий контакт с замедленным действием, который срабатывает только при возврате
	Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
	Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
	Замыкающий контакт с замедленным действием, который срабатывает только при возврате
	Замыкающий контакт с замедленным действием, который включается только при срабатывании
	Катушка временного реле
	Катушка фотореле
	Катушка реле импульсного
	Общее обозначение катушки реле или катушки контактора
	Лампочка индикационная (световая), осветительная
	Мотор-привод
	Клемма (разборное соединение)
	Варистор, ОПН (ограничитель перенапряжения)
	Разрядник
	Розетка (разъемное соединение): Штырь Гнездо
	Нагревательный элемент

Обозначение измерительных электроприборов для характеристики параметров цепи

УГО	Наименование
PF	Частотомер
PW	Ваттметр
PV	Вольтметр
PA	Амперметр

ГОСТ 2. 271-74 приняты следующие обозначения в электрощитах для шин и проводов:

Буквенные обозначения в электрических схемах

Нормативы буквенного обозначения элементов на электрических схемах описываются в нормативе ГОСТ 2.710-81 с названием текста «ЕСКД. Буквенно-цифровые обозначения в электрических схемах». Здесь не указывается отметка для дифавтоматов и УЗО, что в п. 2.2.12 этого норматива прописывается, как обозначение многобуквенными кодами. Для основных элементов электрощитов приняты следующие буквенные кодировки:

Наименование	Обозначение
Выключатель автоматический в силовой цепи	QF
Выключатель автоматический в управляющей цепи	SF
Выключатель автоматический с дифференциальной защитой или дифавтомат	QFD
Рубильник или выключатель нагрузки	QS
УЗО (устройство защитного отключения)	QSD
Контактор	KM
Реле тепловое	F, KK
Временное реле	KT
Реле напряжения	KV
Импульсное реле	KI
Фотореле	KL
ОПН, разрядник	FV
Предохранитель плавкий	FU
Трансформатор напряжения	TV
Трансформатор тока	TA
Частотный преобразователь	UZ
Амперметр	PA
Ваттметр	PW
Частотомер	PF
Вольтметр	PV
Счетчик энергии активной	PI
Счетчик энергии реактивной	PK
Элемент нагревания	EK
Фотоэлемент	BL
Осветительная лампа	EL
Лампочка или прибор индикации световой	HL
Разъем штепсельный или розетка	XS
Переключатель или выключатель в управляющих цепях	SA
Кнопочный выключатель в управляющих цепях	SB
Клеммы	XT

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2. 702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2. 302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.

Условные графические обозначения штепсельных розеток

Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Условные графические обозначения аппаратов контроля и управления

Заключение

Приведенные графические и буквенные изображения электродеталей и электрических цепей являются не полным списком, поскольку в нормативах содержится много специальных знаков и шифров, которые в быту практически не применяются. Для чтения электрических схем потребуется учитывать много факторов, прежде всего – страну производителя прибора или электрооборудования, проводки и кабелей. Существует разница в маркировке и условном обозначении на схемах, что может изрядно сбить с толку.

Во-вторых, следует внимательно рассматривать такие участки, как пересечение или отсутствие общей сети для расположенных с накладкой проводов. На зарубежных схемах при отсутствии у шины или кабеля общего питания с пересекающими объектами, рисуется полукруговое продолжение в месте соприкосновения. В отечественных схемах это не используется.

Если схема изображается без соблюдения установленных ГОСТами нормативов, то ее называют эскизом. Но для этой категории также есть определенные требования, согласно которым по приведенному эскизу должно составляться примерное понимание будущей электропроводки или конструкции прибора. Рисунки могут использоваться для составления по ним более точных чертежей и схем, с нужными обозначениями, маркировкой и соблюдением масштабов.

2. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКИХ СХЕМ…

Привет, Вы узнаете про условные графические обозначения, Разберем основные ее виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое условные графические обозначения, элементов электрических схем, уго , настоятельно рекомендую прочитать все из категории Электроника, Микроэлектроника , Элементная база.

С 1 февраля 2016 года, введен в действие новый ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем», который является переведенной на русский язык копией стандарта IEC, определяющего требования к символам условных обозначений для использования в электротехнических схемах.

2.0 . Дополнительные символы обозначения коппусов. заземлений. экранироаний

1 Экранирование.

(электростатическое или электромагнитное) под изображением линии экранирования проставляют буквенные обозначения соответственно: а) электростатическое

Символ электростатического экранирования (проставляют под изображением линии экранирования).

б) электромагнитное

Символ электромагнитного экранирования (проставляют под изображением линии экранирования).

2 Экранирование группы элементов. ( Экранирование допускается изображать с любой конфигурацией контура)

3 Экранирование группы линий электрической связи

4 Индикатор контрольной точки.

5. Прибор, устройство

6. Баллон (электровакуумного и ионного прибора), корпус (полупроводникового прибора).

Примечание. Комбинированные электровакуумные приборы при раздельном изображении систем электродов

7 Линия для выделения устройств, функциональных групп, частей схемы

8 Фигуры символов заземления.

Фигуры для обозначения заземления и возможных повреждений изоляции:

Заземление, общее обозначение.

Бесшумное заземление (чистое).

Защитное заземление.

Электрическое соединение с корпусом (массой).

Эквипотенциальность.

Возможность повреждения изоляции.

Каждая из фигур обозначения заземления, имеет текстовое поле и управляющий маркер изменения символа для его расположения снизу, справа или слева от заземляемого объекта.

Пример расположения символа обозначения заземления справа от заземляемого объекта.

2.1. Символы общего применения (ГОСТ 2.721-74)

Для построения уго с уточнением особенностей элементов схем используют базовые символы и различные знаки. Большое распространение в схемах радиоустройств, электротехнических изделий имеют знаки регулирования – различные стрелки, пересекающие исходный символ или входящие в него, пересекающие исходный символ под углом 45°, указывающие на переменный параметр элемента схемы (рис. 2.1, а).

Стрелка может быть дополнена знакоцифровым символом. Так, на рис. 2.1, б, в, г показан характер регулирования: линейный, ступенчатый, 8-ступенчатый. На рис. 2.1, д стрелка дополнена условием регулирования. Стрелка с изломом на рис. 2.1, е, ж, и и надпись указывают, что параметр регулирования изменяется по определенному закону. Стрелки на рис. 2.1, к, л, м указывают на подстроечное регулирование. В верхней части стрелки возможно присутствие символа, указывающего на расположение регулирующего элемента в данном изделии: на лицевой панели, задней панели или внутри. Символы общего применения составляют знаки, указывающие направление движения: механических перемещений, магнитных, световых потоков и т . Об этом говорит сайт https://intellect.icu . д.

а б в г д е

ж и к л м

Рис. 2.1. Знаки регулирования

На рис. 2.2 показаны обозначения вращательного (рис. 2.2, а), качательного (рис. 2.2, б), сложного (рис. 2.2, в) движений, направление восприятия магнитного сигнала (рис. 2.2, г) и светового потока (рис. 2.2, д).

а б в г д

Рис. 2.2. Знаки, указывающие направление движения

Составной частью символов некоторых элементов является знак, указывающий на способ управления подвижными элементами схемы. На рис. 2.3 приведены обозначения ручного нажатия (рис. 2.3, а) или вытягивания (рис. 2.3, б), поворота (рис. 2.3, в), ножного привода (рис. 2.3, г) и фиксации движения (рис. 2.3, д).

а б в г д

Рис. 2.3. Знаки, указывающие на способ управления

УГО элементов электрических схем выделены в группы и сведены в таблицы для лучшего восприятия. В таблицах даны рекомендуемые размеры УГО для выполнения схем радиоустройств и электротехнических изделий. При выполнении чертежей – плакатов – в курсовом и дипломном проектировании следует обратиться к литературе , в которой даны построения УГО по основным фигурам А и В, показывающим пропорциональные отношения элементов.

2.2. Резисторы (ГОСТ 2.728-74)

Основное назначение резисторов – оказывать активное сопротивление в электрической цепи. Параметром резистора является активное сопротивление, которое измеряется в омах, килоомах (1000 Ом) и мегаомах (1000000 Ом).

Резисторы подразделяются на постоянные, переменные, подстроечные и нелинейные (табл. 2.1). По способу исполнения различают резисторы проволочные и непроволочные (металлопленочные).

Буквенно-цифровое позиционное обозначение резисторов состоит из латинской буквы R и порядкового номера по схеме.

Таблица 2.1

УГО резисторов

2.3. Конденсаторы (ГОСТ 2.728-74)

Конденсаторы – это радиоэлементы с сосредоточенной электрической емкостью, образуемой двумя и более электродами, разделенными диэлектриком. Различают конденсаторы постоянной емкости, переменной (регулируемые) и саморегулируемые. Конденсаторы постоянной большой емкости чаще всего оксидные и, как правило, имеют полярность подключения к электрической цепи. Емкость их измеряется в фарадах, например, 1 пФ (пикофарада) = 10–12 Ф, 1нФ (нанофарада) = 10-9Ф, 1мкФ (микрофарад) = 10-6 Ф (табл. 2.2). Буквенно-цифровое позиционное обозначение конденсаторов состоит из латинской буквы С и порядкового номера по схеме.

Таблица 2.2

УГО конденсаторов

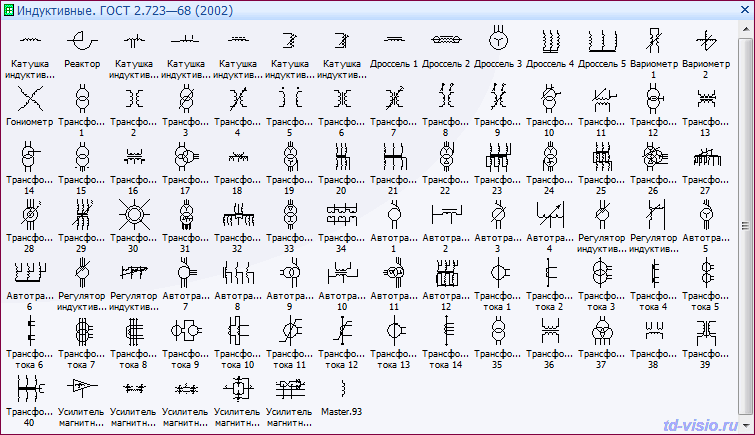

2.4. Катушки индуктивности, дроссели и трансформаторы (ГОСТ 2.723-69)

Буквенно-цифровое позиционное обозначение катушек индуктивности и дросселей состоит из латинской буквы L и порядкового номера по схеме. При необходимости указывают и главный параметр этих изделий – индуктивность, измеряемую в генри (Гн), миллигенри (1 мГн = 10-3 Гн) и микрогенри (1 мкГн = 10-6 Гн). Если катушка или дроссель имеет магнитопровод, УГО дополняют его символом – штриховой или сплошной линией. Радиочастотные трансформаторы могут быть с магнитопроводами или без них и иметь обозначение L1, L2 и т. д. Трансформаторы, работающие в широкой полосе частот, обозначают буквой Т, а их обмотки – римскими цифрами (табл. 2.3).

Таблица 2.3

УГО катушек индуктивности и трансформаторов

2.5. Устройства коммутации (ГОСТ 2.755-74, ГОСТ 2.756-76)

УГО устройств коммутации – выключатели, переключатели, электромагнитные реле – построены на основе символов контактов: замыкающих, размыкающих и переключающих (табл. 2.4). Стандартом предусматривается в УГО таких устройств отражение конструктивных особенностей:неодновременность срабатывания контактов в группе; отсутствие (наличие) фиксации в одном из положений; способ управления коммутационным устройством; функциональное назначение.

Таблица 2.4

УГО устройств коммутации

Окончание табл. 2.4

2.6. Полупроводниковые приборы (ГОСТ 2.

7З0-73)

2.6.1. Диоды, тиристоры, оптроны

Диод – самый простой полупроводниковый прибор, обладающий односторонней проводимостью благодаря электронно-дырочному переходу
(р–n-переход, см. табл. 2.5).

Таблица 2.5

УГО полупроводниковых приборов

В УГО диодов – туннельного, обращенного и диода Шотки – введены дополнительные штрихи к катодам. Свойство обратно смещенного р–n-переходавести себя как электрическая емкость использовано в специальных диодах-варикапах. Более сложный полупроводниковый прибор – тиристор, имеющий, как правило, три р–n-перехода. Обычно тиристоры используются в качестве переключающих диодов. Тиристоры с выводами от крайних слоев структуры называют динисторами. Тиристоры с дополнительным третьим выводом (от внутреннего слоя структуры) называют тринисторами. УГО симметричного (двунаправленного) тринистора получают из символа симметричного динистора добавлением третьего вывода.

Большую группу составляют полупроводниковые приборы – фотодиоды, светодиоды и светодиодные индикаторы. Особо необходимо остановиться на оптронах – изделиях, основанных на совместной работе светоизлучающих и светопринимающих полупроводниковых приборов. Группа оптронов постоянно пополняется.

Большое пополнение происходит и в группе полевых транзисторов, условные графические обозначения которых пока никак не отмечены в отечественных стандартах.

2.6.2. Транзисторы

Транзисторы – полупроводниковые приборы, предназначенные для усиления, генерирования и преобразования электрических колебаний.

Большую группу этих приборов составляют биполярные транзисторы, имеющие два р–n-перехода: один из них соединяет базу с эмиттером (эмиттерный переход), другой – с коллектором (коллекторный переход).

Транзистор, база которого имеет проводимость типа n, обозначают формулой р–n–р, а транзистор с базой типа р имеет структуру n–р–n (табл. 2.6). Несколько эмиттерных областей имеют транзисторы, входящие в интегральные сборки. Допускается изображать транзисторы по ГОСТ 2.730-73 без символа корпуса для бескорпусных транзисторов и транзисторных матриц.

Таблица 2.6

УГО транзисторов

Окончание табл. 2.6

2.7. Электровакуумные приборы (ГОСТ 2.731-81)

Электровакуумными называют приборы, действие которых основано на использовании электрических явлений в вакууме. Система УГО этих приборов построена поэлементным способом. В качестве базовых элементов приняты обозначения баллона, нити накала (подогревателя), сетки, анода и др.Баллон герметичен и может быть стеклянным, металлическим, керамическим, металлокерамическим. Наличие газа в баллоне в газоразрядных приборах показывают точкой внутри символа (табл. 2.7).

Таблица 2.7

УГО электровакуумных приборов

2.8. Электроакустические приборы (ГОСТ 2.741-68*)

Электроакустическими называют приборы, преобразующие энергию звуковых или механических колебаний в электрические, и наоборот. Основ-ной буквенный код (кроме приборов сигнализации) – латинская буква В.

Таблица 2.8

УГО электроакустических приборов

2.9. Пьезоэлектрические устройства, измерительные приборы,

источники питания (ГОСТ 2.736-68, ГОСТ 2.729-68,
ГОСТ 2.742-68, ГОСТ 2.727-68)

В радиоэлектронной аппаратуре (РЭА) широко используются приборы, действие которых основано на так называемом пьезоэлектрическом эффекте (piezo – давлю). Существует прямой пьезоэффект, когда возникают электрические заряды на поверхности тела, подвергнутого деформации, и обратный. Применение резонаторов в РЭА основано на использовании прямого пьезоэффекта. Буквенный код пьезоэлементов и резонаторов –латинские буквы ВQ. На основе пьезоэлектрических резонаторов изготовляют различные полосовые фильтры (буквенный код Z и ZQ). Пьезоэлементы находят широкое применение в пьезоэлектрических преобразователях (подразд. 2.8). Пьезоэлектрические преобразователи используют также в ультразвуковых линиях задержки. Стандартом не установлен буквенный код этих устройств, рекомендуется обозначать латинской буквой Е.

Для контроля электрических и неэлектрических величин в технике используют всевозможные приборы, их буквенный код – латинская буква Р, а общее УГО приборов – кружок с двумя разнонаправленными линиями – выводами.

Для автономного питания РЭА используются электрохимические источники тока – гальванические элементы и аккумуляторы (код – буква G).

Для защиты от перегрузок по току и коротких замыканий в нагрузке
в приборах с питанием от сети используют плавкие предохранители (табл. 2.9). Код таких изделий – латинская буква F.

Таблица 2.9

УГО устройств, приборов, источников питания

Окончание табл. 2.9

2.10. Электрические машины (ГОСТ 2.722-68*)

В устройствах автоматики и телемеханики, в конструкциях промышленных станков и строительно-дорожных машин для привода различных механизмов используют электрические машины. Базовое обозначение статора и ротора электродвигателя имеет форму окружности (табл. 2.10).

Таблица 2.10

Базовые элементы УГО электрических машин

ГОСТ 2.722-68* предусматривает УГО, поясняющие конструкцию электрических машин (табл. 2.11), УГО электрических машин в двух формах (табл. 2.12). Внутри окружности допускается указывать следующие надписи латинскими буквами: G – генератор; М – двигатель; В – возбудитель; ВR – тахогенератор. Разрешается также указывать род тока, число фаз, вид соединения обмоток.

Таблица 2.11

УГО, поясняющие конструкцию электрических машин (ГОСТ 2.722-68*)

Таблица 2.12

УГО электрических машин (форма 1 и 2)

Вопросы для самопроверки

• 1. Перечислите типы знаков общего применения на схемах.
• 2. Назовите буквенный код обозначения резисторов.
• 3. Назовите буквенный код обозначения конденсаторов.
• 4. Назовите буквенный код обозначения катушек индуктивности.
• 5. Назовите буквенный код обозначения трансформаторов промышленной частоты.
• 6. Назовите буквенный код обозначения реле.
• 7. Назовите буквенный код обозначения тиристоров.
• 8. Назовите буквенный код обозначения диодов.
• 9. Назовите буквенный код обозначения транзисторов?
• 10. Назовите буквенный код обозначения звонков, зуммеров и гидрофонов.
• 11. Назовите буквенный код обозначения аналоговых измерительных приборов.
• 12. Перечислите буквенные коды электрических машин.
• 13. Преобразуйте значение 100 нФ в микрофарады (мкФ).
• 14. Укажите рекомендуемые размеры УГО резисторов.
• 15. Укажите рекомендуемые размеры УГО транзисторов.

См. также

• условные графические обозначения , уго ,

К сожалению, в одной статье не просто дать все знания про условные графические обозначения. Но я – старался. Если ты проявишь интерес к раскрытию подробностей,я обязательно напишу продолжение! Надеюсь, что теперь ты понял что такое условные графические обозначения, элементов электрических схем, уго и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Электроника, Микроэлектроника , Элементная база

Ответы на вопросы для самопроверки пишите в комментариях, мы проверим, или же задавайте свой вопрос по данной теме.

Условные обозначения на электрических схемах (ГОСТ) / Разное / Публикации / Строим Домик

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Условные обозначения на электрических схемах

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Графические обозначения на однолинейной схеме

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Графические обозначения на однолинейной схеме

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Графические обозначения на монтажной схеме

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления,  и т.д.).

Графические обозначения на монтажной схеме

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др. ), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Графические обозначения на принципиальной схеме

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Графические обозначения на принципиальной схеме

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

Графические обозначения на принципиальной схеме

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1. 1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Электро символы и обозначения

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2. 755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

• Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
• Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

• Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

• А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
• В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
• С – Отображение исполнительных механизмов (ИМ).
• D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:

1. Происходит открытие РО
2. Закрытие РО
3. Положение РО остается неизменным.

• Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
• F- Принятые отображения линий связи:

1. Общее.
2. Отсутствует соединение при пересечении.
3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2. 742-68 и ГОСТ 2.750.68)

Описание обозначений:

• A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
• В – значок электричества, отображающий переменное напряжение.
• С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
• D – Отображение аккумуляторного или гальванического источника питания.
• E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

• А – Общее отображение, принятое для различных видов электрических связей.
• В – Токоведущая или заземляющая шина.
• С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
• D — Символ заземления.
• E – Электрическая связь с корпусом прибора.
• F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
• G – Пересечение с отсутствием соединения.
• H – Соединение в месте пересечения.
• I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

• А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
• В – УГО воспринимающей части электротепловой защиты.
• С – отображение катушки устройства с механической блокировкой.
• D – контакты коммутационных приборов:

1. Замыкающие.
2. Размыкающие.
3. Переключающие.

• Е – Символ для обозначения ручных выключателей (кнопок).
• F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

• A – трехфазные ЭМ:

1. Асинхронные (ротор короткозамкнутый).
2. Тоже, что и пункт 1, только в двухскоростном исполнении.
3. Асинхронные ЭМ с фазным исполнением ротора.
4. Синхронные двигатели и генераторы.

• B – Коллекторные, с питанием от постоянного тока:

1. ЭМ с возбуждением на постоянном магните.
2. ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

• А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
• В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
• С – Отображение двухкатушечного трансформатора.
• D – Устройство с тремя катушками.
• Е – Символ автотрансформатора.
• F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

1. Счетчик электроэнергии.
2. Изображение амперметра.
3. Прибор для измерения напряжения сети.
4. Термодатчик.
5. Резистор с постоянным номиналом.
6. Переменный резистор.
7. Конденсатор (общее обозначение).
8. Электролитическая емкость.
9. Обозначение диода.
10. Светодиод.
11. Изображение диодной оптопары.
12. УГО транзистора (в данном случае npn).
13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

• А – Общее изображение ламп накаливания (ЛН).
• В — ЛН в качестве сигнализатора.
• С – Типовое обозначение газоразрядных ламп.
• D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Пример изображения на монтажных схемах розеток скрытой установки

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Обозначение выключатели скрытой установки Обозначение розеток и выключателей

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
2. КУ – кнопка управления.
3. КВ – конечный выключатель.
4. КК – командо-контроллер.
5. ПВ – путевой выключатель.
6. ДГ – главный двигатель.
7. ДО – двигатель насоса охлаждения.
8. ДБХ – двигатель быстрых ходов.
9. ДП – двигатель подач.
10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

Введение

Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.

Условные обозначения можно считать особым криптографическим кодом, поясняющим работу и принцип действия конкретной схемы. В Японии, США и Европе значки существенно отличаются от отечественной маркировки, что необходимо учитывать.

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

1. Объединенные.
2. Расположенные.
3. Общие.
4. Подключения.
5. Монтажные соединений.
6. Полные принципиальные.
7. Функциональные.
8. Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

1. Комбинированные.
2. Деления.
3. Энергетические.
4. Оптические.
5. Вакуумные.
6. Кинематические.
7. Газовые.
8. Пневматические.
9. Гидравлические.
10. Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

• Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т. п.
• Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
• Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Графические обозначения в электрических схемах

• 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
• 2.721-74 – графические условные обозначения деталей и узлов общего применения.
• 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО.
В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

ВАЖНО: Для обозначения коммутационного оборудования существует:

4 базовых изображения УГО

УГО	Наименование
	Замыкающий
	Размыкающий
	Переключающий
	Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

УГО	Наименование
	Дугогашение
	Без самовозврата
	С самовозвратом
	Концевой или путевой выключатель
	С автоматическим срабатыванием
	Выключатель-разъединитель
	Разъединитель
	Выключатель
	Контактор

ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.

Основные УГО для однолинейных схем электрощитов

УГО	Наименование
	Тепловое реле
	Контакт контактора
	Рубильник – выключатель нагрузки
	Автомат – автоматический выключатель
	Предохранитель
	Дифференциальный автоматический выключатель
	УЗО
	Трансформатор напряжения
	Трансформатор тока
	Рубильник (выключатель нагрузки) с предохранителем
	Автомат для защиты двигателя (со встроенным тепловым реле)
	Частотный преобразователь
	Электросчетчик
	Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
	Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
	Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
	Замыкающий контакт с замедленным действием, который срабатывает только при возврате
	Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
	Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
	Замыкающий контакт с замедленным действием, который срабатывает только при возврате
	Замыкающий контакт с замедленным действием, который включается только при срабатывании
	Катушка временного реле
	Катушка фотореле
	Катушка реле импульсного
	Общее обозначение катушки реле или катушки контактора
	Лампочка индикационная (световая), осветительная
	Мотор-привод
	Клемма (разборное соединение)
	Варистор, ОПН (ограничитель перенапряжения)
	Разрядник
	Розетка (разъемное соединение):

• Штырь
• Гнездо

Нагревательный элемент

Обозначение измерительных электроприборов для характеристики параметров цепи

УГО	Наименование
PF	Частотомер
PW	Ваттметр
PV	Вольтметр
PA	Амперметр

ГОСТ 2. 271-74 приняты следующие обозначения в электрощитах для шин и проводов:

Буквенные обозначения в электрических схемах

Нормативы буквенного обозначения элементов на электрических схемах описываются в нормативе ГОСТ 2.710-81 с названием текста «ЕСКД. Буквенно-цифровые обозначения в электрических схемах». Здесь не указывается отметка для дифавтоматов и УЗО, что в п. 2.2.12 этого норматива прописывается, как обозначение многобуквенными кодами. Для основных элементов электрощитов приняты следующие буквенные кодировки:

Наименование	Обозначение
Выключатель автоматический в силовой цепи	QF
Выключатель автоматический в управляющей цепи	SF
Выключатель автоматический с дифференциальной защитой или дифавтомат	QFD
Рубильник или выключатель нагрузки	QS
УЗО (устройство защитного отключения)	QSD
Контактор	KM
Реле тепловое	F, KK
Временное реле	KT
Реле напряжения	KV
Импульсное реле	KI
Фотореле	KL
ОПН, разрядник	FV
Предохранитель плавкий	FU
Трансформатор напряжения	TV
Трансформатор тока	TA
Частотный преобразователь	UZ
Амперметр	PA
Ваттметр	PW
Частотомер	PF
Вольтметр	PV
Счетчик энергии активной	PI
Счетчик энергии реактивной	PK
Элемент нагревания	EK
Фотоэлемент	BL
Осветительная лампа	EL
Лампочка или прибор индикации световой	HL
Разъем штепсельный или розетка	XS
Переключатель или выключатель в управляющих цепях	SA
Кнопочный выключатель в управляющих цепях	SB
Клеммы	XT

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2. 702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2. 302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.

Условные графические обозначения штепсельных розеток

Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Условные графические обозначения аппаратов контроля и управления

Заключение

Приведенные графические и буквенные изображения электродеталей и электрических цепей являются не полным списком, поскольку в нормативах содержится много специальных знаков и шифров, которые в быту практически не применяются. Для чтения электрических схем потребуется учитывать много факторов, прежде всего – страну производителя прибора или электрооборудования, проводки и кабелей. Существует разница в маркировке и условном обозначении на схемах, что может изрядно сбить с толку.

Во-вторых, следует внимательно рассматривать такие участки, как пересечение или отсутствие общей сети для расположенных с накладкой проводов. На зарубежных схемах при отсутствии у шины или кабеля общего питания с пересекающими объектами, рисуется полукруговое продолжение в месте соприкосновения. В отечественных схемах это не используется.

Если схема изображается без соблюдения установленных ГОСТами нормативов, то ее называют эскизом. Но для этой категории также есть определенные требования, согласно которым по приведенному эскизу должно составляться примерное понимание будущей электропроводки или конструкции прибора. Рисунки могут использоваться для составления по ним более точных чертежей и схем, с нужными обозначениями, маркировкой и соблюдением масштабов.

Более 100 символов электрических и электронных цепей

Электрические символы или электронные схемы виртуально представлены принципиальными схемами. Есть несколько стандартных символов для обозначения компонентов в цепях. В этой статье приведены некоторые из часто используемых символов для рисования схем. Существует множество электрических и электронных схемных символов, которые используются для обозначения основного электронного или электрического устройства. В основном мы используем их для рисования принципиальных схем.

Ниже приведены различные виды символов, которые мы упомянули по категориям. Надеюсь, что эта информация поможет ясно понять.

• Провода
• Переключатели
• Источники
• Земля
• Резистор
• Переменный резистор
• Конденсатор
• Катушки индуктивности
• Диоды
• Транзистор
• Логические элементы
• Усилители
• Антенна
• Трансформатор
• Разное

ПРОВОДА
Провода Представляет проводник, по которому проходит электрический ток. Также называется линией электропередач, электрической линией или проводом.	Подключенные провода Представляет соединение двух проводников. Точка показывает точку соединения.	Неподключенные провода Представляет два несоединенных провода/проводника.
Линия входной шины Представляет собой шину для ввода или входящих данных.	Линия выходной шины Представляет шину для вывода или исходящих данных.	Терминал Представляет начальную или конечную точку.
Автобусная линия Представляет собой несколько проводников, соединенных вместе в провод шины.
ПЕРЕКЛЮЧАТЕЛИ
Кнопка (нормально открытая) Этот переключатель находится в состоянии ON, когда кнопка нажата, в противном случае он находится в состоянии OFF.	Кнопка (нормально замкнутая) Изначально этот переключатель находится во включенном состоянии. Он переходит в состояние OFF, когда его отпускают.	Переключатель SPST Однополюсный, однонаправленный, сокращенно SPST. Это действует как переключатель ВКЛ/ВЫКЛ. Полюса определяют количество цепей, к которым он может быть подключен, а броски определяют количество позиций, которые соединяет полюс.
Переключатель SPDT Однополюсный на два направления сокращенно обозначается как SPDT. Этот переключатель позволяет току течь в любом из двух направлений, регулируя его положение.	Переключатель DPST Двухполюсный, однонаправленный, сокращенно DPST. Этот переключатель может управлять двумя цепями одновременно.	Двухполюсный переключатель Двойной полюс на два направления — это полная форма DPDT. Это может соединить четыре цепи, изменив положение.
Релейный переключатель Представляет релейный переключатель. Это может управлять нагрузками переменного тока с помощью напряжения постоянного тока, подаваемого на катушку.
ИСТОЧНИКИ
Блок питания переменного тока Представляет подачу переменного тока в цепь.	Источник постоянного тока Представляет источник питания постоянного тока. Он подает постоянный ток на цепь.	Источник постоянного тока Символ обозначает независимый источник тока, обеспечивающий постоянный ток.
Источник регулируемого тока Это зависимый источник тока. Обычно зависит от других источников (напряжение или ток).	Управляемый источник напряжения Это зависимый источник напряжения. Обычно зависит от других источников (напряжение или ток).	Одноэлементная батарея Обеспечивает питание цепи.
Многоэлементная батарея Комбинация нескольких одноэлементных батарей или одной большой аккумуляторной батареи. Напряжение обычно выше.
Генераторы волн
Синусоидальный генератор Представляет собой генератор синусоидального сигнала.	Генератор импульсов Обозначает генератор импульсов или прямоугольных импульсов.	Треугольная волна Представляет собой генератор треугольных волн.
НАЗЕМНЫЕ СИМВОЛЫ
Заземление Эквивалентно теоретическому напряжению 0 В и используется в качестве эталона нулевого потенциала. Это потенциал идеально проводящей земли.	Сигнальная земля Это опорная точка, от которой измеряется сигнал. Из-за падения напряжения в цепи в цепи может быть несколько сигнальных заземлений.	Заземление шасси Действует как барьер между пользователем и цепью и предотвращает поражение электрическим током.
СИМВОЛЫ РЕЗИСТОРА
Постоянный резистор Это устройство, препятствующее протеканию тока в цепи. Эти два символа используются для обозначения постоянного резистора.
ПЕРЕМЕННЫЙ РЕЗИСТОР
Реостат Это двухполюсный переменный резистор. Они обычно используются для управления током в цепи. Обычно используется для настройки цепей и устройств управления мощностью, таких как нагреватели, духовки и т. д.	Предустановка Миниатюрный переменный резистор. Его также называют подстроечным резистором или подстроечным резистором. Сопротивление регулируется с помощью вращающегося регулятора, расположенного сверху, с помощью отвертки. Они используются для регулировки чувствительности схемы, такой как температура или свет.	Термистор Термочувствительный резистор. Они используются в датчиках температуры, цепях ограничения тока, цепях защиты от перегрузки по току и т. д.
Варистор Это резистор, зависящий от напряжения. Имеет нелинейные вольт-амперные характеристики. Обычно используется для защиты цепей от скачков напряжения и чрезмерных переходных напряжений.	Магнеторезистор Их также называют магнитозависимыми резисторами (MDR). Сопротивление магниторезистора изменяется в зависимости от напряженности внешнего магнитного поля. Они используются в электронном компасе, обнаружении черных металлов, датчиках положения и т. д.	ЛДР Их также называют фоторезисторами. Сопротивление LDR зависит от интенсивности падающего на него света. Они обычно используются в светочувствительных приложениях.
Резистор с ответвлениями Постоянный резистор проволочного типа с одним или несколькими выводами по длине. Обычно используется в делителях напряжения.	Аттенюатор Это устройство, используемое для снижения мощности сигнала. Они сделаны из простых делителей напряжения и, следовательно, могут быть отнесены к семейству резисторов.	Мемристор Сопротивление мемристора варьируется в зависимости от направления потока заряда. Мемристоры могут использоваться в обработке сигналов, логике/вычислениях, энергонезависимой памяти и т. д.
СИМВОЛЫ КОНДЕНСАТОРОВ
Неполяризованный конденсатор Конденсатор хранит заряд в виде электрической энергии. Эти два символа используются для обозначения неполяризованного конденсатора. Неполяризованные конденсаторы имеют большие размеры и небольшую емкость. Они могут использоваться как в цепях переменного, так и постоянного тока.	Поляризованный конденсатор Поляризованные конденсаторы имеют небольшие размеры, но высокую емкость. Они используются в цепях постоянного тока. Их можно использовать как фильтры, для пропуска или обхода низкочастотных сигналов.	Электролитический конденсатор Почти все электролитические конденсаторы поляризованы и поэтому используются в цепях постоянного тока
Проходной конденсатор Они обеспечивают низкоомный путь к земле для высокочастотных сигналов	Переменный конденсатор Емкость переменного конденсатора можно регулировать поворотом ручки. Они широко используются для регулировки частоты, то есть для настройки.
ИНДУКТОРЫ
Катушка индуктивности с железным сердечником Используются вместо катушек индуктивности с ферритовым сердечником. Ферритовый сердечник или ферромагнитные индукторы обладают высокой проницаемостью и требуют воздушного зазора для ее уменьшения. Катушки индуктивности с железным порошковым сердечником имеют встроенный воздушный зазор.	Катушки индуктивности с ферритовым сердечником Материал сердечника в катушках индуктивности этого типа изготовлен из ферритового материала. Они в основном используются для подавления интерференции электромагнитных волн.	Катушки индуктивности с центральным отводом Используются для соединения сигналов,
Катушки переменной индуктивности Наиболее распространены переменные катушки индуктивности с подвижным ферритовым магнитным сердечником. Индуктивность изменяется путем вдвигания сердечника в катушку или из нее.
ДИОДЫ
Диод Pn-перехода Диод с PN-переходом пропускает ток только в условиях прямого смещения. Эти диоды можно использовать в цепях ограничения и фиксации, в качестве выпрямителей в цепях постоянного тока и т. д.	Стабилитрон В режиме прямого смещения он действует как обычный диод и пропускает ток. Он также позволяет току течь в условиях обратного смещения, когда напряжение достигает определенной точки пробоя. Обычно используется в регуляторах напряжения и схемах защиты от перенапряжения.	Фотодиод Фотодиод улавливает световую энергию и преобразует ее в ток или напряжение с помощью механизма, называемого фотоэлектрическим эффектом. Они используются в проигрывателях компакт-дисков, камерах и т. д.
Светодиод Светодиод похож на диод с PN-переходом, но излучает энергию в виде света, а не тепла. Они в основном используются в индикации, освещения приложений.	Варакторный диод Варакторный диод называется варикапом или диодом с переменной емкостью. Емкость этого диода зависит от приложенного входного напряжения. Это используется в генераторах с частотным регулированием, умножителях частоты и т. д.	Диод Шокли Это четырехслойный диод. Это имело быструю операцию переключения и, следовательно, используется в приложениях переключения.
Диод Шоттки Представляет собой диод Шоттки. Он имеет низкое падение прямого напряжения и может быстро переключаться. Используется для ограничения напряжения, выпрямителей, защиты от обратного тока и разрядки	Туннельный диод Он также известен как диод Эсаки. Он может очень быстро переключаться и хорошо работать в микроволновом диапазоне частот. Это используется в схемах генератора и микроволновых цепях.	Тиристор Он состоит из четырех слоев чередующихся материалов P и N. Они действуют как бистабильные переключатели и используются в цепях с высокими напряжениями и токами.
Диод постоянного тока Также называется диодом ограничения тока или диодом регулирования тока. Он ограничивает ток до заданного максимального значения.	Лазерный диод Лазерный диод аналогичен светоизлучающему диоду. Активная область формируется во внутренней области в структуре ПИН. Лазерные диоды находят применение в лазерной печати, лазерном сканировании и т. д.
ОБОЗНАЧЕНИЯ ТРАНЗИСТОРА
НПН Изготовлен из комбинации полупроводника P-типа между двумя полупроводниками N-типа. Он включается, когда переход база-эмиттер смещен в прямом направлении. Они обычно используются для усиления и переключения приложений.	ПНП Изготовлен из комбинации полупроводника N-типа между двумя полупроводниками P-типа. Он включается, когда переход база-эмиттер смещен в обратном направлении. Они используются для усиления и переключения приложений.
JFET
N-канальный JFET N-канальный JFET состоит из кремниевых стержней n-типа, которые образуют два PN-перехода сбоку. Основными носителями заряда здесь являются электроны.	P-канальный JFET P-Channel JFET изготовлен из кремниевой пластины p-типа, которая образует два PN-перехода сбоку. Основными носителями заряда здесь являются дырки.
МОП-транзистор
Усовершенствованный МОП-транзистор Полевой МОП-транзистор в расширенном режиме имеет положительный затвор. Он индуцирует отрицательные заряды в n-канале, и, таким образом, количество отрицательных зарядов увеличивается, увеличивая проводимость канала.	МОП-транзистор истощения В режиме истощения работает отрицательный вентиль. Это уменьшает ширину обедненного слоя.
Фототранзистор Фототранзистор преобразует падающую на него световую энергию в соответствующую электрическую энергию. Это можно использовать в приложениях для измерения освещенности. База остается отключенной, поскольку свет используется для обеспечения протекания тока.	Фото Дарлингтон Фототранзистор Дарлингтона похож на фототранзистор с очень высоким усилением и чувствительностью	Транзистор Дарлингтона Эта конфигурация обеспечивает высокий коэффициент усиления по току. Они используются в регуляторах мощности, выходных каскадах аудиоусилителей, драйверах дисплея и т. д.
ЛОГИЧЕСКИЕ ВОРОТА
И Ворота Это базовые ворота, реализующие логическую конъюнкцию. Выход логического элемента И высокий, только если оба входа высокие, в противном случае оба низкие.	или выход Элемент ИЛИ реализует логическое разделение. Выход имеет высокий уровень, если любой из входов имеет высокий уровень.	Ворота Нанд Является дополнением вентиля И. Выход низкий только тогда, когда оба входа высокие, в противном случае он высокий.
Нор Гейт Вентиль НЕ-ИЛИ не является вентилем ИЛИ. Выход этого вентиля высокий, если оба входа низкие, в противном случае высокий.	Не ворота Инвертор или логический элемент НЕ реализует логическое отрицание. Этот вентиль инвертирует вход.	Экзор Этот логический элемент реализует логику исключающего ИЛИ. Выход этого вентиля высокий, если оба входа различны.
Экснор Этот вентиль реализует отрицание логики EXOR. Выход этого вентиля высокий, только если два входа идентичны.	Буфер Это звуковое сигнальное устройство. Обычно используется в сигналах тревоги, таймерах и сообщениях подтверждения.	Буфер с тремя состояниями Аналогичен обычному буферу, но с управляющим сигналом. В случае активного верхнего буфера он работает нормально, только когда управляющий сигнал равен 1. В случае активного нижнего буфера он работает нормально, только когда управляющий сигнал равен 0.
Флип-флоп Триггер также является элементом памяти , но это синхронное устройство. На рисунке ниже показан базовый D-триггер.
УСИЛИТЕЛИ
Базовый усилитель Усилитель — это устройство, которое усиливает относительно слабый входной сигнал, т. е. увеличивает мощность сигнала. Они используются в системах связи, аудиоустройствах и т. д.	Операционный усилитель Операционный усилитель (ОУ) представляет собой усилитель напряжения с очень высоким коэффициентом усиления. Вход дифференциальный. Они используются в контрольно-измерительных приборах, обработке сигналов, системах управления и т. д.
АНТЕННА
Антенна Этот символ относится к антенне или антенне. Он преобразует электрическую энергию в радиоволны. Он используется в беспроводной связи для передачи или приема сигналов.	Рамочная антенна Рамочная антенна названа в честь ее формы, напоминающей петлю провода или другого электрического проводника. Они используются в качестве приемных антенн в низкочастотном диапазоне.	Дипольная антенна Это наиболее широко используемая антенна. Обычно используется в телевизионных приставках, коротковолновых передачах и FM-приемниках.
ТРАНСФОРМАТОР
Трансформатор Трансформатор является основным элементом, передающим энергию из одной цепи в другую посредством электромагнитной индукции. Обычно они используются в электроэнергетике для увеличения или уменьшения напряжения переменного тока.	Железный сердечник В качестве сердечника используется кусок магнитного материала. Обычно используются ферромагнитные металлы, такие как железо. Сердечник имеет высокую проницаемость и используется для удержания магнитного поля.	Центральная резьба Вторичная обмотка трансформатора с центральным отводом разделена на две части с одинаковым числом витков в каждой части. Это приводит к двум отдельным выходным напряжениям на двух концах линии. Используется в схемах выпрямителей.
Повышающий трансформатор №. витков во вторичной обмотке больше, чем в первичной. Выходное напряжение выше входного. Значительно используется в инверторах.	Понижающий трансформатор №. витков во вторичной обмотке меньше, чем в первичной. Выходное напряжение меньше входного. Он широко используется в приложениях с низким энергопотреблением.
РАЗНОЕ
Зуммер Это звуковое устройство. Это издает жужжащий звук при подаче напряжения.	Громкоговоритель Это также аудиоустройство. Здесь электрический сигнал преобразуется в звуковой сигнал.	Лампочка Символ представляет собой лампочку. Лампа загорается при подаче необходимого напряжения.
Двигатель Преобразует электрическую энергию в механическую.	Предохранитель Символ обозначает предохранитель, защищающий цепь от перегрузки по току.
Кварцевый осциллятор Используется для генерации тактового сигнала очень точной частоты.	АЦП Аналого-цифровой преобразователь используется для преобразования аналоговых сигналов (обычно напряжения) в цифровые значения.	ЦАП Цифро-аналоговый преобразователь используется для преобразования цифрового кода в аналоговый сигнал.
Термопара Используется для измерения температуры.

Символы цепей | Клуб электроники

Символы цепи | Клуб электроники

Провода | Расходные материалы | Устройства вывода | Переключатели | Резисторы | Конденсаторы | Диоды | Транзисторы | Аудио и радио | Метры | Датчики | Логические элементы

Следующая страница: Электричество и электрон

См. также: Принципиальные схемы

Обозначения цепей на схемах

Символы цепей используются в принципиальных схемах, показывающих, как устроена цепь. связаны вместе. Фактическое расположение компонентов обычно сильно отличается от принципиальной схемы.

Для построения схемы вам понадобится другая схема, показывающая расположение частей на макетная (для временных цепей), картон или печатная плата.

Схема электрических соединений

---

Символы проводов и соединений

Проволока

Соединяет компоненты и легко пропускает ток из одной части цепи в другую.

Провода соединены

“Клякса” должна быть нарисована там, где соединяются (соединены) провода, но иногда ее опускают. Провода, соединенные на «перекрестках», должны располагаться в шахматном порядке, образуя два Т-образных соединения. как показано справа.

Провода не соединены

В сложных схемах часто необходимо рисовать пересекающиеся провода, даже если они не связано. Простое пересечение слева правильно, но может быть неправильно истолковано как соединение, где “капля” была забыта. Символ моста справа не оставляет сомнений!

---

---

Символы источника питания

Сотовый

Поставляет электроэнергию. Большая линия положительная (+). Один элемент часто называют батареей, но, строго говоря, батарея представляет собой две или более ячеек, соединенных вместе.

Аккумулятор

Поставляет электроэнергию. Аккумулятор — это больше, чем одна ячейка. Большая линия положительная (+).

Солнечная батарея

Преобразует свет в электрическую энергию.
Большая линия положительна (+).

Источник постоянного тока

Поставляет электроэнергию.
DC = постоянный ток, всегда текущий в одном направлении.

Блок питания переменного тока

Поставляет электроэнергию.
AC = переменный ток с постоянным изменением направления.

Предохранитель

Защитное устройство, которое «взорвется» (расплавится), если ток, протекающий через него, превысит заданное значение.

Трансформатор

Две катушки проволоки, соединенные железным сердечником. Трансформаторы используются для повышения (увеличение) и понижение (уменьшение) напряжения переменного тока. Энергия передается между катушки магнитным полем в сердечнике, между катушками нет электрической связи.

Земля (Земля)

Соединение с землей. Для некоторых электронных схем этот символ используется для обозначения 0 В (ноль вольт) источника питания. но для сетевого электричества и некоторых радиосхем это действительно означает землю. Он также известен как земля.

---

Символы устройства вывода

Лампа (освещение)

Преобразователь, преобразующий электрическую энергию в свет. Этот символ используется для обозначения лампы, обеспечивающей освещение, например автомобильной фары или лампы фонарика.

Лампа (индикатор)

Преобразователь, преобразующий электрическую энергию в свет. Этот символ используется для лампы, которая является индикатором, например сигнальной лампой на приборной панели автомобиля.

Нагреватель

Преобразователь, преобразующий электрическую энергию в тепловую.

Мотор

Преобразователь, преобразующий электрическую энергию в кинетическую (движение).

Звонок

Преобразователь, преобразующий электрическую энергию в звук.

Зуммер

Преобразователь, преобразующий электрическую энергию в звук.

Индуктор, катушка, соленоид

Катушка провода, создающая магнитное поле при прохождении через нее тока. Внутри катушки может быть железный сердечник. Может использоваться как преобразователь преобразование электрической энергии в механическую за счет магнитного притяжения чего-либо.

---

---

Символы переключателей

Кнопочный переключатель

Кнопочный переключатель пропускает ток только при нажатии кнопки. Это переключатель, используемый для управления дверным звонком.

Нажимной выключатель

Этот тип кнопочного выключателя нормально замкнут = включен, разомкнут = выключен только при нажатии кнопки.

SPST, выключатель

SPST = однополюсный, однонаправленный. Ток течет только тогда, когда переключатель находится в закрытом = включенном положении.

SPDT, 2-позиционный переключатель

SPDT = однополюсный, двухпозиционный. Двухпозиционный переключатель направляет ток по одному из двух путей в зависимости от его положения. Некоторые переключатели SPDT имеют центральное положение «выключено» и описываются как «вкл-выкл-вкл».

Переключатель DPST

DPST = двухполюсный, одноходовой. Двойной выключатель, который часто используется для переключения сетевого электричества, потому что он может изолировать как живые, так и нейтральные соединения.

Двухполюсный переключатель

DPDT = двухполюсный, двунаправленный.
Этот переключатель можно подключить как реверсивный переключатель двигателя. Некоторые переключатели DPDT имеют центральное выключенное положение.

Реле

Переключатель с электроприводом, например цепь батареи 9 В, подключенная к катушка может переключать цепь переменного тока. Прямоугольник представляет катушку.
NO = нормально открытый, COM = общий, NC = нормально закрытый.

---

---

Символы резистора

Резистор

Резистор ограничивает поток заряда. Использование включает ограничение тока, проходящего через светодиод, и медленно заряжая конденсатор в цепи синхронизации.
В некоторых публикациях используется старое обозначение резистора:

Переменный резистор реостата

Реостат имеет 2 контакта и обычно используется для контроля тока. Использование включает управление яркостью лампы или скоростью двигателя и изменение скорости потока заряда в конденсаторе в цепи синхронизации.

Переменный резистор потенциометра

Потенциометр имеет 3 контакта и обычно используется для контроля напряжения. Его можно использовать как датчик, преобразующий положение (угол управляющего шпинделя) в электрический сигнал.

Предустановленный переменный резистор

Предустановка выполняется с помощью небольшой отвертки или аналогичного инструмента. Он предназначен для настройки, когда цепь создана, а затем оставлена ​​без дальнейшей настройки. Пресеты дешевле стандартных переменных резисторов, поэтому их иногда используют в проектах для удешевления.

---

Символы конденсатора

Конденсатор, неполяризованный

Конденсатор накапливает электрический заряд. Его можно использовать с резистором в цепи синхронизации, для сглаживания подачи (обеспечивает резервуар заряда) и может использоваться в качестве фильтра (блокируя сигналы постоянного тока, но пропуская сигналы переменного тока). Неполяризованные конденсаторы обычно имеют небольшие номиналы, менее 1 мкФ.

Конденсатор, поляризованный

Конденсатор накапливает электрический заряд. Поляризованные конденсаторы должны быть подключены правильным образом. Обычно они имеют большие значения, 1 мкФ и выше. См. выше для использования.

Переменный конденсатор

В радиотюнере используется переменный конденсатор.

Подстроечный переменный конденсатор

Переменный конденсатор этого типа предназначен для установки при замыкании цепи и последующем оставлении без дополнительной регулировки.

---

Символы диодов

Диод

Устройство, позволяющее току течь только в одном направлении.

Светоизлучающий диод

Преобразователь, преобразующий электрическую энергию в свет. Обычно сокращается до светодиода.

Стабилитрон

Для поддержания постоянного напряжения можно использовать стабилитрон.

Фотодиод

Светочувствительный диод.

---

Символы транзисторов

Транзистор NPN

Транзистор усиливает ток и может использоваться с другими компонентами для создания усилителя или переключающей схемы. Этот символ относится к биполярному транзистору (BJT), типу, который вы, скорее всего, будете использовать вначале.

Транзистор PNP

Транзистор усиливает ток и может использоваться с другими компонентами для создания усилителя или переключающей схемы. Этот символ относится к биполярному транзистору (BJT), типу, который вы, скорее всего, будете использовать вначале.

Фототранзистор

Светочувствительный транзистор.

---

Символы аудио и радио

Микрофон

Преобразователь, преобразующий звук в электрическую энергию.

Наушники

Преобразователь, преобразующий электрическую энергию в звук.

Громкоговоритель

Преобразователь, преобразующий электрическую энергию в звук.

Пьезодатчик

Преобразователь, преобразующий электрическую энергию в звук.

Усилитель (общее обозначение)

Схема усилителя с одним входом. На самом деле это символ блок-схемы потому что он представляет собой схему, а не только один компонент.

Антенна (антенна)

Устройство для приема или передачи радиосигналов. Он также известен как антенна.

---

Измерители и осциллограф

Вольтметр

Измеряет напряжение. Правильное название напряжения — «разность потенциалов», но напряжение используется более широко.

Амперметр

Измеряет ток.

Гальванометр

Очень чувствительный измеритель, используемый для измерения малых токов, обычно 1 мА или менее.

Омметр

Измеряет сопротивление. Большинство мультиметров имеют настройку омметра.

Осциллограф

Осциллограф используется для отображения «формы» электрических сигналов, показывая, как они меняются со временем. Его можно использовать для измерения напряжения и периодов времени.

---

Датчики (устройства ввода)

ЛДР

Преобразователь, преобразующий яркость (свет) в сопротивление (электрическое свойство). LDR = светозависимый резистор

Термистор

Преобразователь, преобразующий температуру (тепло) в сопротивление (электрическое свойство).

---

---

Символы логических вентилей

Логические элементы обрабатывают сигналы, которые представляют собой истина (1, высокий уровень, +Vs, вкл.) или ложь (0, низкий уровень, 0 В, выкл. ). Дополнительную информацию см. на странице логических вентилей. Существует два набора символов: традиционные и IEC (Международная электротехническая комиссия).

НЕ

Элемент НЕ может иметь только один вход. «О» на выходе означает «нет». Выход вентиля НЕ является обратным (противоположно) его входу, поэтому вывод истинен, когда вход ложен. Вентиль НЕ также называют инвертором.

Традиционный

МЭК

И

Логический элемент И может иметь два или более входа. Выход вентиля И истинен, когда истинны все его входы.

Традиционный

МЭК

И-НЕ

Элемент И-НЕ может иметь два или более входа. «О» на выходе означает «не», показывая, что это N или И ворота. Выход вентиля И-НЕ истинен, если только все его входы истинны.

Традиционный

МЭК

ИЛИ

Элемент ИЛИ может иметь два или более входа. Выход вентиля ИЛИ истинен, когда истинен хотя бы один из его входов.

Традиционный

МЭК

NOR

Элемент NOR может иметь два или более входа. «О» на выходе означает «не», показывая, что это N или ИЛИ ворота. Выход вентиля ИЛИ-НЕ истинен, когда ни один из его входов не истинен.

Традиционный

МЭК

EX-OR

Элемент EX-OR может иметь только два входа. Выход вентиля EX-OR истинен, когда его входы различны (один истинный, один ложный).

Традиционный

МЭК

EX-NOR

Элемент EX-NOR может иметь только два входа. «О» на выходе означает «не», показывая, что это N ot EX-OR ворота. Выход вентиля EX-NOR истинен, когда его входы одинаковы (оба истинны или оба ложны).

Традиционный

МЭК

---

Набор символов схем

Загрузите набор символов схем, показанных выше: символы цепи (в архиве)

Следующая страница: Электричество и электроны | Исследование

---

Что такое резистор

Что такое резистор и расчеты резисторов.

• Что такое резистор
• Закон Ома
• Резисторы параллельно
• Резисторы серии
• Размеры и материал влияет на
• Изображение резистора
• Символы резисторов
• Цветовой код резистора
• Тип резистора

Что такое резистор

Резистор — это электрический компонент, уменьшающий электрический ток.

Способность резистора уменьшать ток называется сопротивлением и измеряется в омах (обозначение: Ω).

Если проводить аналогию с потоком воды по трубам, резистор представляет собой тонкую трубку, уменьшающую поток воды.

Закон Ома

Ток резистора I в амперах (A) равно напряжению резистора V в вольтах (В)

деленному на сопротивление R в омах (Ом):



9123 Потребляемая мощность резистора в ваттах (Вт) равно току резистора I в амперах (А)

умножить на напряжение резистора В в вольтах (В):

P = I ×

В

4

Потребляемая мощность резистора P в ваттах (Вт) равен квадрату тока резистора I в амперах (A)

умножить на сопротивление резистора ² × R



Потребляемая мощность резистора P в ваттах (Вт) равна квадрату напряжения резистора V в вольтах (В)

деленному на сопротивление резистора в Ом (ω):

P = V ² / R

Резисторы в параллельной

Общая эквивалентная резист



Таким образом, при параллельном подключении резисторов общее сопротивление уменьшается.

Резисторы последовательно

Суммарное эквивалентное сопротивление резисторов последовательно р _итого это сумма of the resistance values:

R _total = R ₁ + R ₂ + R ₃ +…



So when you add resistors in series, общее сопротивление увеличивается.

Размеры и влияние материала

Сопротивление резистора R в омах (Ом) равно удельному сопротивлению ρ в ом-метрах (Ом∙м), умноженное на длину резистора l в метрах (м), деленное на площадь поперечного сечения резистора A в квадратных метрах (м ² ):

Изображение резистора

Символы резистора

	Резистор (IEEE)	Резистор уменьшает ток.
	Резистор (МЭК)
	Потенциометр (IEEE)	Регулируемый резистор – имеет 3 вывода.
	Потенциометр (МЭК)
	Переменный резистор/реостат (IEEE)	Регулируемый резистор – имеет 2 вывода.
	Переменный резистор/реостат (IEC)
	Подстроечный резистор	Предварительный резистор
	Термистор	Терморезистор – изменение сопротивления при изменении температуры
	Фоторезистор / светочувствительный резистор (LDR)	Изменяет сопротивление в зависимости от света

Цветовой код резистора

Сопротивление резистора и его допуск отмечены на резисторе полосами цветового кода, обозначающими значение сопротивления.

Существует 3 типа цветовых кодов:

• 4 полосы: цифра, цифра, множитель, допуск.
• 5 полос: цифра, цифра, цифра, множитель, допуск.
• 6 полос: цифра, цифра, цифра, множитель, допуск, температурный коэффициент.

Resistance calculation of 4 bands resistor

R = (10× digit ₁ + digit ₂ ) × multiplier

Resistance calculation of 5 or 6 bands resistor

R = (100× digit ₁ + 10× digit ₂ + digit ₃ ) × multiplier

Resistor types

Резистор силовой Резисторы

Variable resistor	Переменный резистор с регулируемым сопротивлением (2 вывода)
Потенциометр	Потенциометр с регулируемым сопротивлением (3 клеммы)
Фоторезистор	Уменьшает сопротивление при воздействии света
Силовой резистор	применяется для цепей большой мощности и имеет большие габариты.
Резистор для поверхностного монтажа (SMT/SMD)	SMT/SMD имеют небольшие габариты. Резисторы монтируются на поверхности печатной платы (PCB), этот метод является быстрым и требует небольшой площади платы.
Сеть резисторов	Сеть резисторов — это микросхема, содержащая несколько резисторов с одинаковыми или разными номиналами.
Угольный резистор
Чип-резистор
Металлооксидный резистор
Керамический резистор



Подтягивающий резистор

В цифровых схемах подтягивающий резистор представляет собой обычный резистор, подключенный к источнику высокого напряжения (например, +5 В или +12 В) и устанавливающий входной или выходной уровень устройства на «1».

Подтягивающий резистор устанавливает уровень «1» при отключении входа/выхода. При подключении входа/выхода уровень определяется устройством и перекрывает подтягивающий резистор.

Подтягивающий резистор

В цифровых схемах подтягивающий резистор представляет собой обычный резистор, подключенный к земле (0 В) и устанавливающий входной или выходной уровень устройства на «0».

Подтягивающий резистор устанавливает уровень «0» при отключении входа/выхода. Когда вход/выход подключен, уровень определяется устройством и переопределяет подтягивающий резистор.



Электрическое сопротивление ►



---

См. также

• Электрическое сопротивление
• Символы резисторов
• Ом
• Закон Ома
• Конденсатор
• Индуктор

Символы на принципиальных схемах | Lucidchart

Какая принципиальная схема вам нужна?

Я новичок в принципиальных схемах и хочу узнать больше.

Я хочу сделать свою схему в Lucidchart.

Я хочу сделать принципиальную схему из шаблона Lucidchart.

---

При создании принципиальной схемы важно понимать, как используются общие электротехнические символы и что они означают. Ознакомьтесь с нашим руководством по символам цепей в Lucidchart, чтобы получить преимущество.

3 минуты прочтения

Хотите сделать схему своими руками? Попробуйте Люсидчарт. Это быстро, просто и совершенно бесплатно.

Создание принципиальной схемы

Общие символы принципиальных схем

Принципиальные схемы могут быть созданы с тысячами возможных форм и значков, а средство для создания принципиальных схем Lucidchart имеет все прибамбасы, чтобы гарантировать, что у вас есть все необходимое для создания отраслевого стандарта. диаграмма. Наша библиотека символов принципиальных схем является схематической и включает в себя множество значков, обычно используемых инженерами. От транзисторов до логических элементов — вы найдете значки, соответствующие международным стандартам. Наши значки сгруппированы в разные семейства символов, описанные ниже.

Символы электрических схем

Электрические символы являются наиболее часто используемыми символами в схемах электрических цепей. Усилители (обозначенные треугольниками) увеличивают выходной сигнал в вашей схеме. Конденсаторы (параллельные линии) накапливают энергию в вашей системе, а резисторы (зигзагообразные линии) уменьшают ток. Все студенты, изучающие электротехнику, должны ознакомиться с этими тремя формами, поскольку они повсеместно используются в принципиальных схемах. В Lucidchart просто наведите указатель мыши на фигуру, чтобы увидеть ее название. Вы также можете искать фигуру (например, лампочку), используя наш Iconfinder и функцию результатов поиска изображений Google, чтобы получить больше вариантов изображения формы.



Символы схемы источника питания

Используйте символы источника питания для обозначения переменного и постоянного тока на принципиальной схеме. Lucidchart имеет простые в использовании диалоговые окна, позволяющие переключать направление значков положительного и отрицательного заряда, а также ориентацию и метку напряжения. Вы также можете выделить свою принципиальную схему, добавив цвет заливки всего одним щелчком мыши.



С Lucidchart можно быстро и легко строить диаграммы. Начните бесплатную пробную версию сегодня, чтобы начать создавать и сотрудничать.

Нарисуйте принципиальную схему

Символы схемы транзистора

В отличие от символа резистора, символ транзистора используется для обозначения усиления или переключения мощности. Существует три основных типа транзисторов: биполярные транзисторы (BJT), полевые транзисторы с переходным затвором (JFET) и полевые транзисторы на основе оксидов металлов (MOSFET). Каждый тип имеет свои уникальные преимущества и недостатки. BJT имеют высокую крутизну, тогда как MOSFET превосходны при низких напряжениях. Полезным мнемоническим приемом для запоминания того, какие транзисторы являются PNP (положительный-отрицательный-положительный), а какие – NPN (отрицательный-положительный-отрицательный), является «не указывать» для NPN и «гордо указывать» для PNP.



Символы схемы реле

Реле образуют переключатели в вашей электрической цепи. В Lucidchart есть четыре основных типа обозначенных символов реле. Они включают в себя как полное имя, например. Single Pole Single Throw и его аббревиатура — в данном случае SPST. Вы можете легко повернуть реле или любой другой значок в Lucidchart, чтобы он соответствовал параметрам вашей принципиальной схемы.



Символы схемы логических элементов

Логические элементы выполняют логические функции (например, «и», «не и» или «исключающее или») на одном или нескольких входах для создания одного выхода. Lucidchart имеет значки логических вентилей в международном стиле, включая инвертор. Вы также можете выбрать один из нескольких типов шлепанцев.



Вольтметры, символы заряда, волны и многое другое

Наша библиотека «Разное» дает вам еще больше возможностей для настройки. Если вы когда-нибудь делали батарейку с питанием от картофеля для научной ярмарки в начальной школе, вы знакомы с вольтметрами. Вы также можете перетащить на холст амперметр, контакт инвертора и символ электрического заряда.

---

Дополнительные ресурсы

• Как создать принципиальную схему

Ищете ли вы транзисторы, реле, усилители или источники питания, в Lucidchart есть символы цепей, необходимые для создания точной принципиальной схемы. Регистрация бесплатна, так что начните сегодня!

Хотите сделать схему своими руками? Попробуйте Люсидчарт. Это быстро, просто и совершенно бесплатно.

Составьте принципиальную схему

Электрические и электронные символы и значения

1. Что такое электрические и электронные символы?

Если вы новичок в электронике и электрическом планировании, то первое, что вам нужно изучить, это схема или принципиальная схема. И чтобы сделать это, вы должны узнать о схематических обозначениях. Электрические символы и Электронные символы — это те символы, которые используются для чертежей принципиальных схем. Здесь мы представили эти электрические символы в виде таблицы, где вы найдете каждый символ со своей семьей.

Источник изображения: EdrawMax Online

2. Общие электрические и электронные символы

Поскольку мы рисуем любую принципиальную схему, мы не можем нарисовать фактические компоненты или часть, которая нам нужна для создания схемы.

Поэтому, чтобы преодолеть эту проблему, мы используем электронные символы, потому что их легко рисовать, и это упрощает схему. Ниже приведен список наиболее часто используемых электрических символов.

2.1 Электрические символы

Символы проводов

Символ	Имя	Описание
	Электропровод	Это символ, который используется для обозначения провода.
	Подключенные провода	Этот символ представляет собой пересечение проводов.
	Не подключать провода	Этот символ показывает, что провода не соединяются при пересечении.

Символы переключателей

Символ	Имя	Описание
	Переключатель SPST	Это символ переключателя, который отключает ток при размыкании.
	Переключатель SPDT	Этот символ переключателя выбирает между двумя соединениями.
	Кнопка (НО)	Это символ, обозначающий мгновенный выключатель – нормально разомкнутый.
	Кнопочный переключатель (НЗ)	Это обозначает символ мгновенного выключателя – нормально замкнутый.
	DIP-переключатель	Это символ DIP-переключателя, который используется для встроенной конфигурации.

Реле

Символ	Имя	Описание
	Реле SPST	Это показывает символ реле, которое замыкает соединение электромагнитом.
	Реле SPDT	Это показывает символ реле, которое размыкает соединение электромагнитом.

Заземление

Символ	Имя	Описание
	Земля Земля	Этот символ используется для обозначения нулевого потенциала и защиты от поражения электрическим током.
	Заземление	Этот символ показывает провод, подключенный к шасси цепи.
	Цифровая земля	Это относится к опорному напряжению цифро-аналогового если.

Катушки индуктивности

Символ	Имя	Описание
	Индикатор	Символ катушки/соленоида, создающего магнитное поле.
	Индуктор с железным сердечником	Это символ индуктора с железным сердечником, который включает в себя железо.
	Переменный индуктор	Это катушка или соленоид с переменным магнитным полем.

Двигатель и трансформатор

Символ	Имя	Описание
	Мотор	Символ двигателя, преобразующего электрическую энергию в кинетическую.
	Трансформатор переменного тока	Трансформатор изменяет напряжение переменного тока с высокого на низкое или с низкого на высокое.

Посмотрите это видео, чтобы узнать больше о символах схемы электроснабжения. Если видео не воспроизводится, посетите его на YouTube.

2.2 Символы электроники

Электронный символ — это пиктограмма, используемая для представления различных электрических и электронных устройств или функций, таких как провода, батареи, резисторы и транзисторы, на принципиальной схеме электрической или электронной цепи.

Электронные символы также известны как схемы символов, потому что они используются в схемах электронных схем.

Сопротивление

Символ	Имя	Описание
	Переменное сопротивление	Это символ регулируемого резистора с двумя выводами.
	Потенциометр	Это символ регулируемого резистора с 3 выводами.
	Подстроечный резистор	Это символ подстроечного резистора, также известного как предустановленный резистор.
	Термистор	Это символ терморезистора, сопротивление которого изменяется при изменении температуры.
	Фоторезистор	Это символ фоторезистора – изменение сопротивления при изменении интенсивности света.

Диод

Символ	Имя	Описание
	Диод	Диод пропускает ток только в одном направлении – слева (анод) и справа (катод).
	Стабилитрон	Он позволяет току течь в одном направлении, но также может течь в обратном направлении, когда напряжение выше пробивного.
	Диод Шоттки	Диод Шоттки — это диод с малым падением напряжения.
	варикап диод	Это представляет варикап диод. Диод переменной емкости.
	Светодиод	Светодиод излучает свет, когда через него проходит ток.
	Фотодиод	Это символ фотодиода, который пропускает ток при воздействии света.

Конденсатор

Символ	Имя	Описание
	Конденсатор	Конденсатор используется для накопления электрического заряда. Он действует как короткое замыкание с переменным током и разомкнутая цепь с постоянным током.
	Переменный конденсатор	Символ представляет регулируемую емкость.

Источники

Символ	Имя	Описание
	Источник напряжения	Это символ источника напряжения, который генерирует постоянное напряжение.
	Источник тока	Это символ Источника тока, который генерирует постоянный ток.
	Источник переменного напряжения	Этот символ указывает на источник переменного напряжения.
	Батарейная ячейка	Это символ использования одной ячейки для генерации постоянного напряжения.
	Батарея	Это символ батареи, представляющей собой комбинацию двух или более элементов.
	Управляемый источник напряжения	Это символ источника постоянного напряжения, который дает регулируемое напряжение на выходе.
	Управляемый источник тока	Он представляет собой управляемый источник тока, который дает управляемый ток на выходе.

Символы счетчиков

Символ	Имя	Описание
	Вольтметр	Это символ, который показывает вольтметр, который используется для измерения напряжения.
	Амперметр	Он представляет собой амперметр, работа которого заключается в измерении тока в цепи.
	Омметр	Это символ омметра, который необходим для измерения сопротивления резистора.
	ваттметр	Это представляет собой измеритель мощности, который показывает потребляемую мощность.

Символы преобразователя и усилителя

Символ	Имя	Описание
	Операционный усилитель	Эта операция дает входной сигнал Amplify.
	Аналого-цифровой преобразователь	Это символ ATD, преобразующий аналоговый сигнал в цифровые числа.
	Цифро-аналоговый преобразователь	Это символ DTA, который преобразует цифровые числа в аналоговые сигналы.

Символы транзисторов

Символ	Имя	Описание
	Биполярный транзистор NPN	Это позволяет протекать току, когда высокий потенциал находится в основании (середине).
	Биполярный транзистор PNP	Это позволяет протекать току, когда низкий потенциал находится в основании (середине) символа.
	Транзистор Дарлингтона	Состоит из 2-х биполярных транзисторов. Имеет общий прирост произведения каждого прироста.
	JFET-N транзистор	Символ JFET N-канальный полевой транзистор.
	JFET-P транзистор	Это обозначение JFET P, транзистора с эффектом P-канала.
	НМОП-транзистор	Это условное обозначение MOSFET N-канального MOSFET-транзистора.
	ПМОП-транзистор	Это обозначение MOSFET P-канального MOSFET-транзистора.

Вспомогательные символы

Символ	Имя	Описание
	ЗУММЕР	Издавать жужжащий звук, когда через него проходит ток.
	Электрический звонок	Это символ колокольчика, который звонит при активации.
	Предохранитель	Предохранитель отключается, когда ток превышает пороговое значение — используется для защиты цепи от больших токов.
	Автобус	Символ шины содержит несколько проводов. обычно для данных/адреса.
	Громкоговоритель	Преобразование электрического сигнала в звуковые волны.
	Микрофон	Микрофон Преобразует звуковые волны в электрический сигнал.
	Лампа/лампочка	Это символ лампы, которая светится, когда через нее проходит ток.

Логические элементы и символы мультиплексора

Символ	Имя	Описание
	Не ворота	Это символ НЕ Врат. Выход 1, когда вход 0.
	И Ворота	Это символ Врат И. Выход 1, когда оба входа равны 1.
	Ворота И-НЕ	Это показывает вентиль И-НЕ, который выводит 0, когда оба входа равны 1. (НЕ + И).
	ИЛИ Ворота	Этот символ показывает или Gate, который выводит 1, когда любой вход равен 1.
	XOR-ворота	Символ XOR Gate, который выводит 1, когда входы разные. (Эксклюзивный или).
	Мультиплексор	Символ мультиплексора. Подключите выход к выбранной входной линии.
	DE-мультиплексор	Это показывает мультиплексор DE. Подключите выбранный выход к входной линии.
	Оптопара	Это показывает оптопару. Оптопара изолирует соединение с другой платой.

2.3. Таблица электрических символов и PDF

Мы создали PDF-файл таблицы электрических символов для печати , который вы можете загрузить и распечатать, если хотите получить краткую справку. Вы можете скачать файл, нажав на изображение ниже.

Щелкните изображение, чтобы загрузить таблицу электрических символов в формате PDF

3. Советы экспертов по использованию символов электрических схем

Таким образом, в восходящей таблице показаны все символы электрических схем и электронные символы, которые необходимы для создания принципиальной схемы, с их названием и описанием. Теперь вы можете легко нарисовать любую электрическую схему с помощью этого символа.

Вот советы по использованию этих символов.

3.1 Используйте профессиональный инструмент для построения электрических схем

Если вы хотите максимизировать свою эффективность и создавать визуально привлекательные диаграммы, рассмотрите возможность использования EdrawMax Online. Откройте EdrawMax Online и сначала перейдите в библиотеку, затем нажмите на файл Electrical. Там вы получите названия всех компонентов, выберите, что вам нужно взять.

3.2 Настройка символов или импорт символов

Если вы не нашли нужный символ в этой библиотеке символов EdrawMax, вы также можете использовать линии и другие инструменты рисования для создания символов или просто загрузить свой символ в библиотеки.

Вот видео, чтобы узнать, как настроить символы и библиотеки в EdrawMax.

4. Дополнительные вопросы об электрических символах

1. Какие основные электрические символы?

В электротехнике обычно используются пять символов: переключатель, провод, контактор, двигатель, трансформатор. Эти символы можно использовать на любых электрических чертежах. Переключатели используются для ВКЛ/ВЫКЛ любой цепи управления. Контакторы используются для ВКЛ/ВЫКЛ любого электрического оборудования с помощью электрических сигналов. Провод используется для соединения одного электрического компонента с другим. Двигатель является основным символом в электротехнике, который используется для вращения любого оборудования. Трансформатор — это оборудование, которое используется для преобразования напряжения ВВЕРХ/ВНИЗ.

2. Зачем нам нужна электрическая схема?

Если нам нужно сделать стартер для работы любого двигателя, нам нужна однолинейная схема стартера. В стартовом розыгрыше указаны все символы компонентов. По чертежу электрик без труда разберется в его разводке для установки любого пускателя. При устранении неполадок роль электрической схемы очень важна, потому что без чертежа очень сложно определить проблему.

3. Что такое электрическая однолинейная схема?

Определение электрической однолинейной схемы — это электрическая схема или чертеж электрической системы, который представляет собой компонент системы электроустановки. В электротехнике иногда ее называют однолинейной схемой. Это чертеж проводки любого электрооборудования. Точное подключение электрической цепи не показано.

5. Вывод

Прочитав это руководство, вы сможете больше узнать о электрических символов и значений. Если вы ищете умный и удобный инструмент для создания электрических схем, то EdrawMax Online будет идеальным выбором. Это интуитивно понятный инструмент для создания диаграмм, который предлагает широкий спектр библиотек и шаблонов для создания более 280 различных типов диаграмм в одном месте. Вы можете легко получить все типы электронных и электрических символов и создать все виды электрических схем и проводки. Получите быстрый старт с примерами электрических схем прямо сейчас.

EdrawMax Онлайн

Создайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Все на рабочем столе + Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПОПРОБУЙТЕ ОНЛАЙН

EdrawMax Desktop

Создайте более 280 типов диаграмм

Поддержка Windows, Mac, Linux

Полный доступ к ресурсам и шаблонам

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

СКАЧАТЬ СКАЧАТЬ СКАЧАТЬ

СКАЧАТЬ

Символы цепей: значение, типы и функции

Если вы когда-либо наблюдали грозу ночью, вы можете увидеть полосы молний на небе, временно превращающие ночь в день. Молния — это поток электрического заряда от облаков к земле. Напомним, что поток заряда определяется как электрический ток. Мы знаем, что молнии несут огромное количество энергии, поэтому наблюдение за этими грозами было нашим первым ключом к пониманию того, как энергия может передаваться электрическими токами.

Электрический ток, который мы используем в повседневной жизни, поступает от электростанций, где вырабатывается электричество, на подстанции и, наконец, в наши дома. Все наши приборы имеют электрические цепи, которые контролируют их работу и потребление электроэнергии. У каждого прибора есть принципиальная схема, представляющая собой изображение, представляющее соединения между компонентами, которые необходимы в электрической цепи. Это дает инженерам и электрикам представление о том, как построить или отремонтировать определенное устройство или прибор. Каждому электрическому компоненту присваивается символ, отличающий его от других компонентов. Они известны как символов схемы . На приведенном ниже рисунке показан пример простой электрической цепи с обозначением различных компонентов.

Простая принципиальная схема с символами цепи для батареи, амперметра, резистора и вольтметра, StudySmarter Originals.

Символ цепи ячейки

Мы знаем, что цепь может содержать электрический ток, только если она содержит некоторый источник энергии. Это обеспечивается источником питания, который обычно представляет собой элемент или батарею. Ячейка преобразует химическую потенциальную энергию в электрическую потенциальную энергию, позволяя току проходить через цепь. Символ цепи для ячейки состоит из двух параллельных линий, одна длиннее другой. Более длинная линия указывает на положительную клемму клетки, а более короткая линия представляет отрицательную клемму. Символ цепи ячейки показан на следующем рисунке.

Символ цепи ячейки. Более длинная линия представляет собой положительную клемму StudySmarter Originals.

Обратите внимание, что положительный вывод обычно отмечен знаком +, но если это не так, предполагается, что человек, читающий схему, знает, что более длинная линия представляет положительный вывод.

Символ цепи батареи

Батарея состоит из двух или более элементов, последовательно соединенных в цепь. Комбинация ячеек может обеспечить большую электрическую энергию, чем одна из ячеек. Символ батареи — это просто повторяющийся символ ячейки, как показано на рисунке ниже.

Символ цепи батареи. Положительная клемма имеет маркировку StudySmarter Originals

Символ цепи переключателя

Переключатель используется в электрической цепи для разрыва проводов в цепи или их соединения. Открытый переключатель не позволяет току течь, а когда переключатель замкнут, ток может течь снова. Символы разомкнутого и замкнутого выключателя показаны на рисунке ниже.

Символы цепи разомкнутого и замкнутого выключателя, StudySmarter Originals.

Символ цепи лампы

Лампа, также называемая колбой, представляет собой устройство, излучающее свет при прохождении через него электрического тока. Его можно использовать как простой тест, чтобы определить, проходит ли ток через часть цепи, или для освещения. Символ цепи лампы представляет собой крест в круге, как показано на рисунке ниже.

Символ цепи лампы или лампочки, StudySmarter Originals.

Символ цепи резистора

Резистор — это устройство, сопротивляющееся протеканию тока. Постоянный резистор имеет значение сопротивления (измеряемое в омах), которое не изменяется и обеспечивает постоянное сопротивление протеканию тока. Символ постоянного резистора представляет собой прямоугольник, как показано на следующем рисунке.

Символ цепи постоянного резистора, StudySmarter Originals

Символ цепи амперметра

Амперметр — это прибор, используемый для измерения силы тока в электрической цепи. Он всегда подключается последовательно с устройством, через которое измеряется ток. Символ цепи для амперметра представлен буквой А внутри круга, как на следующем рисунке.

Схема амперметра, StudySmarter Originals.

Цепь вольтметра, обозначение

Вольтметр — это прибор, используемый для измерения разности потенциалов между двумя точками в электрической цепи. Таким образом, он всегда подключен параллельно между двумя точками интереса. Символом схемы вольтметра является буква V, заключенная в круг, как показано на рисунке ниже.

Схема вольтметра, StudySmarter Originals.

Символ цепи переменного резистора

Переменный резистор — это тип резистора, сопротивление которого можно изменять. Поэтому его можно использовать для изменения тока в цепи. Символ переменного резистора аналогичен символу резистора, но стрелка проходит через прямоугольник, как показано на следующем рисунке.

Схема переменного резистора, StudySmarter Originals.

Символ цепи предохранителя

Предохранитель — это устройство, которое плавится, когда ток достигает определенного значения. Тогда цепь станет разомкнутой, и по ней не сможет протекать ток. Разные предохранители имеют разный номинал тока. Они предотвращают превышение током значения (их номинала), которое могло бы повредить другие компоненты схемы. Символ предохранителя аналогичен символу резистора с горизонтальной линией, проходящей через прямоугольник. Символ цепи показан на рисунке ниже.

Символ цепи предохранителя, StudySmarter Originals.

Символ цепи диода

Диод — это компонент, который позволяет току течь в цепи только в одном направлении. Если ток течет в противоположном направлении, он не может течь мимо диода. Символ диодной цепи представляет собой стрелку, указывающую направление, в котором разрешено протекание тока. Это показано на рисунке ниже.

Условное обозначение диода. Направление стрелки указывает направление, в котором может течь ток, StudySmarter Originals.

Светоизлучающий диод (СИД) Символ цепи

Светоизлучающий диод (СИД) — это тип диода, который позволяет току проходить через него только в одном направлении, и когда ток проходит через него, он излучает свет. Многие светодиоды могут использоваться для освещения, тогда как один светодиод может использоваться для индикации тока, проходящего через электрический компонент. Этот символ похож на символ диода, но со стрелками, направленными наружу, чтобы указать, что свет излучается, как показано на следующем рисунке.

Символ схемы светодиода (LED), StudySmarter Originals.

Светозависимый резистор (LDR) Символ цепи

Светозависимый резистор (LDR) — это переменный резистор, сопротивление которого изменяется в зависимости от интенсивности падающего на него света. LDR имеют более высокое сопротивление в условиях низкой интенсивности света (тусклый свет) и более низкое сопротивление в условиях высокой интенсивности света (яркий свет). Его символ похож на резистор, но прямоугольник окружен кругом, а стрелки, направленные внутрь, указывают на входящий свет, как на рисунке ниже.

Обозначение схемы светозависимого резистора (LDR), StudySmarter Originals.

Символ цепи термистора

Термистор — это еще один тип переменного резистора, сопротивление которого изменяется в зависимости от температуры. Наиболее распространенным типом термистора является термистор с отрицательным температурным коэффициентом, сопротивление которого уменьшается при повышении температуры и увеличивается при понижении температуры. Он имеет аналогичный символ резистора, но с линией, проходящей через прямоугольник, как показано на следующем рисунке.

Символ цепи термистора, StudySmarter Originals.

Пример символов цепей

Следующий пример проверит ваши знания символов цепей, которые обсуждались в этой статье.

Пометьте все компоненты цепи (A, B, C, D и E) электрической цепи, показанной на рисунке ниже.

Электрическая цепь, состоящая из пяти компонентов, промаркированных от A до E, StudySmarter Originals.

Правильные метки следующие:

• A → Ячейка
• B → Открытый выключатель
• C → Диод
• D → Амперметр
• E → Термистор

Электрические символы – Основные выводы

90 различные устройства/приборы в этой цепи.

Эти диаграммы известны как принципиальные схемы.

Принципиальная схема содержит условные обозначения, обозначающие различные компоненты схемы.

Каждый компонент имеет уникальный символ цепи.
