Атомные электростанции принцип работы – принцип работы и устройство. История создания АЭС

Принцип работы атомной электростанции. Справка

Сpеди них пеpвый и наиболее pаспpостpаненный тип – это pеактоp на обогащенном уpане, в котоpом и теплоносителем, и замедлителем является обычная, или «легкая», вода (легководный реактор). Существуют две основные pазновидности легководного реактора: pеактоp, в котоpом паp, вpащающий туpбины, обpазуется непосpедственно в активной зоне (кипящий реактор, в России – РБМК — реактор большой мощности, канальный), и pеактоp, в котоpом паp обpазуется во внешнем, или втоpом, контуpе, связанном с пеpвым контуpом теплообменниками и паpогенеpатоpами (водо водяной энергетический реактор – ВВЭР).

Втоpой тип pеактоpа – газоохлаждаемый pеактоp (с гpафитовым замедлителем).

Тpетий тип pеактоpа, – это реактоp, в котоpом и теплоносителем, и замедлителем является тяжелая вода, а топливом природный уран.

Существует также реактор на быстрых нейтронах (БН).

Реактор смонтирован в стальном корпусе, рассчитанном на высокое давление – до 1,6 х 107 Па, или 160 атмосфер.
Основными частями ВВЭР-1000 являются:

1. Активная зона, где находится ядерное топливо, протекает цепная реакция деления ядер и выделяется энергия.
2. Отражатель нейтронов, окружающий активную зону.
3. Теплоноситель.
4. Система управления защиты (СУЗ).
5. Радиационная защита.

Теплота в реакторе выделяется за счет цепной реакции деления ядерного топлива  под действием тепловых нейтронов. При этом образуются продукты деления ядер, среди которых есть и твердые вещества, и газы – ксенон, криптон. Продукты деления обладают очень высокой радиоактивностью, поэтому топливо (таблетки двуокиси урана) помещают в герметичные циркониевые трубки – ТВЭЛы (тепловыделяющие элементы). Эти трубки объединяются по несколько штук рядом в единую тепловыделяющую сборку. Для управления и защиты ядерного реактора используются регулирующие стержни, которые можно перемещать по всей высоте активной зоны. Стержни изготавливаются из веществ, сильно поглощающих нейтроны – например, из бора или кадмия. При глубоком введении стержней цепная реакция становится невозможной, поскольку нейтроны сильно поглощаются и выводятся из зоны реакции. Перемещение стержней производится дистанционно с пульта управления. При небольшом перемещении стержней цепной процесс будет либо развиваться, либо затухать. Таким способом регулируется мощность реактора.

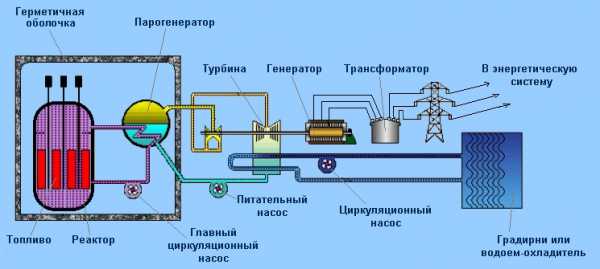

Схема станции – двухконтурная. Первый, радиоактивный, контур состоит из одного реактора ВВЭР 1000 и четырех циркуляционных петель охлаждения. Второй контур, нерадиоактивный, включает в себя парогенераторную и водопитательную установки и один турбоагрегат мощностью 1030 МВт. Теплоносителем первого контура является некипящая вода высокой чистоты под давлением в 16 МПа с добавлением раствора борной кислоты – сильного поглотителя нейтронов, что используется для регулирования мощности реактора.

Основные процессы, происходящие во время работы АЭС:

1. Главными циркуляционными насосами вода прокачивается через активную зону реактора, где она нагревается до температуры 320 градусов за счет тепла, выделяемого при ядерной реакции.
2. Нагретый теплоноситель отдает свою теплоту воде второго контура (рабочему телу), испаряя ее в парогенераторе.
3. Охлажденный теплоноситель вновь поступает в реактор.
4. Парогенератор выдает насыщенный пар под давлением 6,4 МПа, который подается к паровой турбине.
5. Турбина приводит в движение ротор электрогенератора.
6. Отработанный пар конденсируется в конденсаторе и вновь подается в парогенератор конденсатным насосом. Для поддержания постоянного давления в контуре установлен паровой компенсатор объема.
7. Теплота конденсации пара отводится из конденсатора циркуляционной водой, которая подается питательным насосом из пруда охладителя.
8. И первый, и второй контур реактора герметичны. Это обеспечивает безопасность работы реактора для персонала и населения.

В случае невозможности использования большого количества воды для конденсации пара, вместо использования водохранилища, вода может охлаждаться в специальных охладительных башнях (градирнях).

Безопасность и экологичность работы реактора обеспечиваются жестким выполнением регламента (правил эксплуатации) и большим количеством контрольного оборудования. Все оно предназначено для продуманного и эффективного управления реактором.
Аварийная защита ядерного реактора – совокупность устройств, предназначенная для быстрого прекращения цепной ядерной реакции в активной зоне реактора.

Активная аварийная защита автоматически срабатывает при достижении одним из параметров ядерного реактора значения, которое может привести к аварии. В качестве таких параметров могут выступать: температура, давление и расход теплоносителя, уровень и скорость увеличения мощности.

Исполнительными элементами аварийной защиты являются, в большинстве случаев, стержни с веществом, хорошо поглощающим нейтроны (бором или кадмием). Иногда для остановки реактора жидкий поглотитель впрыскивают в контур теплоносителя.

Дополнительно к активной защите, многие современные проекты включают также элементы пассивной защиты. Например, современные варианты реакторов ВВЭР включают «Систему аварийного охлаждения активной зоны» (САОЗ) – специальные баки с борной кислотой, находящиеся над реактором. В случае максимальной проектной аварии (разрыва первого контура охлаждения реактора), содержимое этих баков самотеком оказываются внутри активной зоны реактора и цепная ядерная реакция гасится большим количеством борсодержащего вещества, хорошо поглощающего нейтроны.

Согласно «Правилам ядерной безопасности реакторных установок атомных станций», по крайней мере одна из предусмотренных систем остановки реактора должна выполнять функцию аварийной защиты (АЗ). Аварийная защита должна иметь не менее двух независимых групп рабочих органов. По сигналу АЗ рабочие органы АЗ должны приводиться в действие из любых рабочих или промежуточных положений.
Аппаратура АЗ должна состоять минимум  из двух независимых комплектов.

Каждый комплект аппаратуры АЗ должен быть спроектирован таким образом, чтобы в диапазоне изменения плотности нейтронного потока от 7% до 120% номинального обеспечивалась защита:
1. По плотности нейтронного потока – не менее чем тремя независимыми каналами;
2. По скорости нарастания плотности нейтронного потока – не  менее чем тремя независимыми каналами.

Каждый комплект аппаратуры АЗ должен быть спроектирован таким образом, чтобы во всем диапазоне изменения технологических параметров, установленном в проекте реакторной установки (РУ), обеспечивалась аварийная защита не менее чем тремя независимыми каналами по каждому технологическому параметру, по которому  необходимо осуществлять защиту.

Управляющие команды каждого комплекта для исполнительных механизмов АЗ должны передаваться минимум по двум каналам. При выводе из работы одного канала в одном из комплектов аппаратуры АЗ без вывода данного комплекта из работы для этого канала должен автоматически формироваться аварийный сигнал.

Срабатывание аварийной защиты должно происходить как минимум в следующих случаях:
1. При  достижении уставки АЗ по плотности нейтронного потока.
2. При достижении уставки АЗ по скорости нарастания плотности нейтронного потока.
3. При исчезновении напряжения в  любом не выведенном из работы комплекте аппаратуры АЗ и шинах электропитания СУЗ.
4. При отказе  любых двух из трех каналов защиты по плотности нейтронного потока или по скорости нарастания нейтронного потока в любом не выведенном из работы комплекте аппаратуры АЗ.
5. При достижении уставок АЗ технологическими параметрами, по которым необходимо осуществлять защиту.
6. При инициировании срабатывания АЗ от ключа с блочного пункта управления (БПУ) или резервного пункта управления (РПУ).

Материал подготовлен интернет-редакцией www.rian.ru на основе информации РИА Новости и открытых источников

ria.ru

Устройство атомной станции для «чайников»: starcom68

Как работает, например, гидроэлектростанция? Здесь все просто. Строится плотина, создается большой водоем, потоки воды под давлением вращают вал генератора, который вырабатывает электроэнергию. Как устроены ветряные электростанции? Тут все намного проще! Ветер крутит большие лопасти, которые вращают вал генератора, получается электричество. А какой принцип работы атомной электростанции? Оказывается, большинство людей вообще не понимают, как получают электроэнергию с помощью атомных реакторов. Для многих, это будто некая магия, что-то такое происходит в атомном реакторе, откуда получается электрический ток.

Считаю, что это несправедливо, люди должны знать, как работают атомные электростанции, потому что все намного проще и понятнее чем может показаться. О принципах работы атомной энергетики расскажу на примере Нововоронежской АЭС.

Итак, атомная станция со стороны выглядит как многие промышленные предприятия с техническими корпусами, кранами и трубами. Заметное отличие заключается в больших градирнях, из которых выходят большие клубы пара. Хотя градирни есть и на обычных теплоэлектростанциях, так что АЭС легко можно не опознать.

Переходим к самой известной по фильмам и фотографиям части АЭС — щиту управления.
Это блочный щит управления 4-м энергоблоком Нововоронежской атомной станции, запущенным в 1972 году. Здесь используется реактор ВВЭР-440 мощностью 400 МВт.

Нововоронежская АЭС — одна из первых атомных электростанций СССР и первая в мире атомная станция с водо-водяным энергетическим реактором. АЭС снабжает около 20 предприятий и более 2 миллионов жителей Центрально-Черноземного региона, а также на 85% обеспечивает Воронежскую область электричеством.

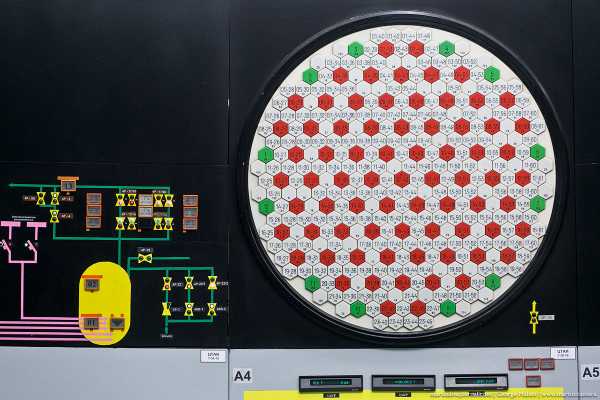

Всем известная «круглая штука с ромбиками» является разрезом активной зоны реактора. Красным показаны регулирующие стержни, белым — тепловыделяющие сборки. Если коротко и грубо, то атомный реактор представляет из себя большой вертикальный цилиндр, внутри которого располагаются стержни из ядерного топлива и контролирующие стержни.

Энергоблоки 3 и 4 были построены в начале 1970-х годов и должны были закончить работу еще в начале 2000-х годов, но позже срок их эксплуатации продлили. С прошлого года проводится активная модернизация.

Всего за историю Нововоронежской станции было 6 энергоблоков, первый из которых пущен в 1964 году, а шестой — в 2016 году. Седьмой энергоблок сейчас строится, а первый и второй уже выведены из работы.

Самая верхняя часть реактора, крышка напоминает большой колокол, а сами стержни находятся глубоко внизу. Это реакторное отделение 3-го и 4-го энергоблоков, а подобная смотровая площадка существует только на Нововоронежской АЭС. Да, именно так, можно сказать, выглядит снаружи атомный реактор.

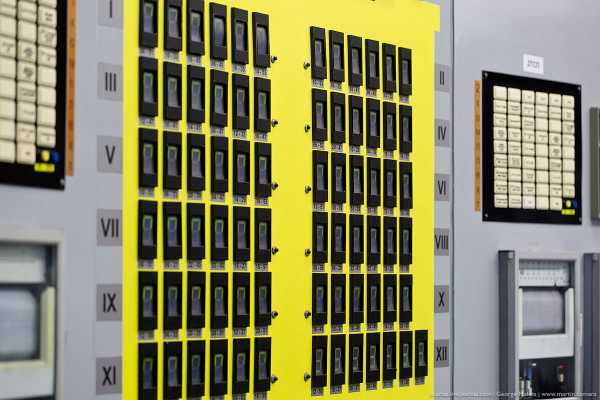

Немного позади крышки располагается устройство для замены стержней, которое подъезжает сверху, когда крышку открывают, и производит работу внутри.

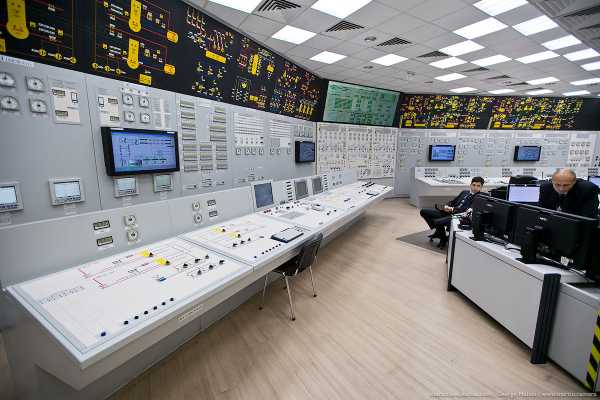

Блочный щит управления 5-м энергоблоком, построенным в 1980 году. Здесь используется реактор ВВЭР-1000 мощностью 1000 МВт.

Энергоблок должны были вывести из работы в 2010 году, но позже срок продлили.
С 1995 года Нововоронежская АЭС осуществляет модернизацию энергоблоков для приведения их в соответствие с современными стандартами безопасности.

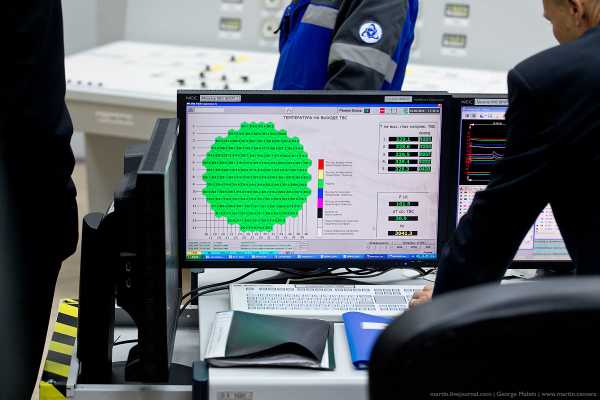

Поскольку энергоблок и щит управления более новые, то и разрез активной зоны реактора тоже отображается уже не в аналоговом виде, а на мониторе компьютера в режиме реального времени. Можно наблюдать температуру и многие другие параметры.

Самая главная кнопка, которая полностью отключает реактор при возникновении самых страшных аварийных ситуаций. Пожелаем сотрудникам АЭС, чтобы подобных аварий никогда не происходило, а эта кнопка всегда оставалась запечатанной.

Во многих местах и помещениях станции находятся специальные устройства, измеряющие уровень радиации — счетчики Гейгера или дозиметры.

Пятый энергоблок Нововоронежской АЭС снаружи выглядит как цилиндр. Внутри необычного здания находится сам атомный реактор, окруженный специальной защитной цилиндрической оболочкой из железобетона. После ремонта и модернизации в 2011 году он снова введен в эксплуатацию, его мощность 1000 МВт.

А теперь главный вопрос: зачем вообще нужен реактор, как из всего этого получается электричество?
В реальности все оказывается не так «магически», как вероятно хотелось бы. Атомный реактор является фактически большим кипятильником, который нагревает воду.

После нагревания вода направляется к другому замкнутому контуру с водой, которая уже превращается в пар. Этот пар крутит большую турбину, приводящую в движение генератор, который вырабатывает электроэнергию.

В общем, все просто: реактор нагревает, вода/пар крутит генератор, получается электричество.

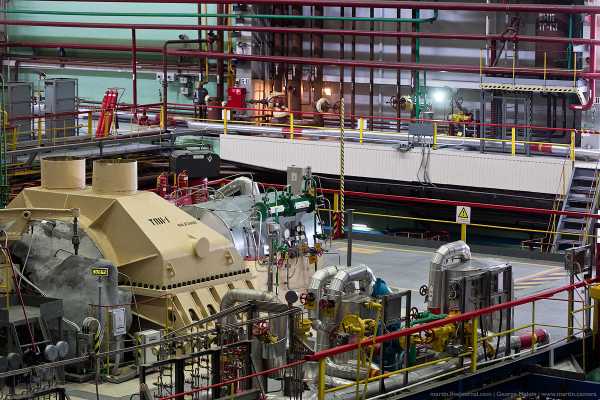

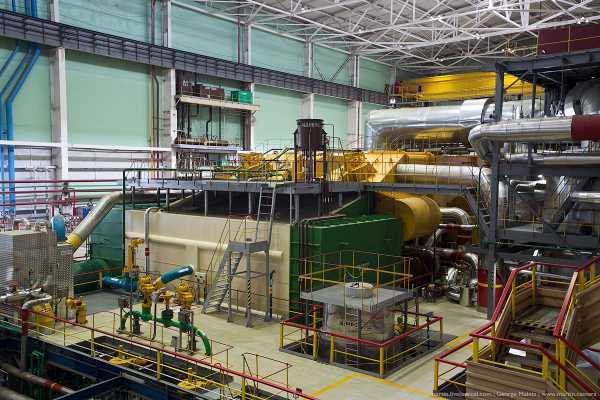

Машинный зал 5-го энергоблока.

Нагретую воду необходимо дальше куда-то направить и охладить, для этого придумали целые охладительные башни — градирни. Вода закачивается насосом наверх, а потом падает вниз, дробясь на мелкие капельки в оросителе. Снизу подается поток воздуха, который испаряет часть воды, а часть просто охлаждается и падает вниз.
Это градирни 3-го и 4-го энергоблоков высотой 95 метров.

Комплектное распределительное устройство предназначено для приема, распределения и передачи электричества. Грубо говоря, большой трансформатор. Внутри специальных труб находятся линии электропередач, все надежно и безопасно.
Это КРУЭ шестого энергоблока Нововоронежской АЭС.

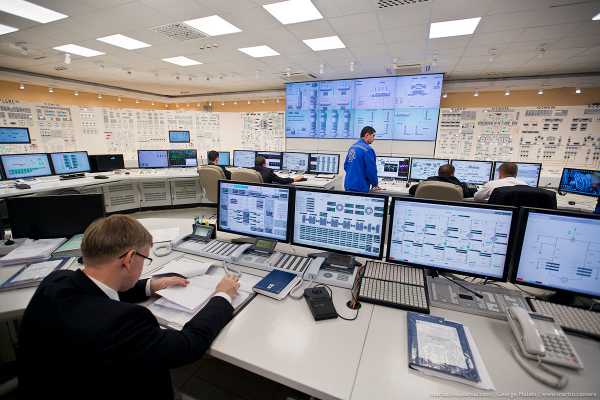

Центральный щит управления 6-го энергоблока, который на данный момент является самым мощным атомной энергетике России — 1200 МВт. Построен по технологиям безопасности, ставшим актуальными после аварии на Фукусиме. Тип атомного реактора ВВЭР-1200.

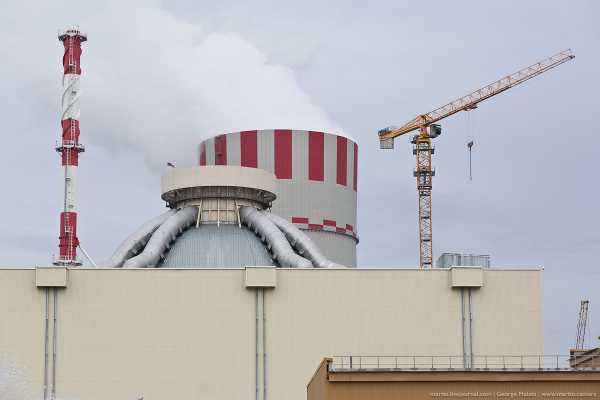

Шестой энергоблок с улицы выглядит не так инфернально как цилиндр пятого, но по верхней части с трубами можно узнать. В августе 2016 года энергоблок был включен в сеть и выдал первые 240 МВт в энергосистему. На данный момент, это самый высокотехнологичный энергоблок в России, соответствующий самым современным требованиям надежности и безопасности.

Брызгальные бассейны 6-го блока, которые нужны для охлаждения систем потребления реактора. На заднем плане здание шестого энергоблока, градирни 6-го и строящегося 7-го энергоблока, и сама стройка.

Седьмой энергоблок будет близнецом шестого, завершение строительства намечено на 2018 год. Энергоблок будет устойчив к землетрясениям, ураганам, наводнениям, взрывам, даже падению самолета. Типа реактора ВВЭР-1200.

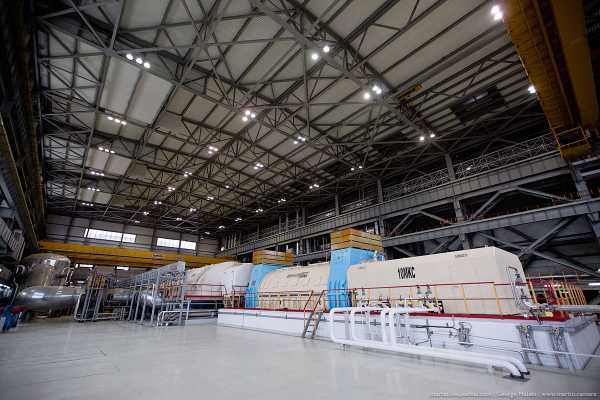

Турбинный зал 6-го энергоблока.

Срок службы основного оборудования блока теперь составляет 60 лет, а не 30 лет, как было на старых энергоблоках.

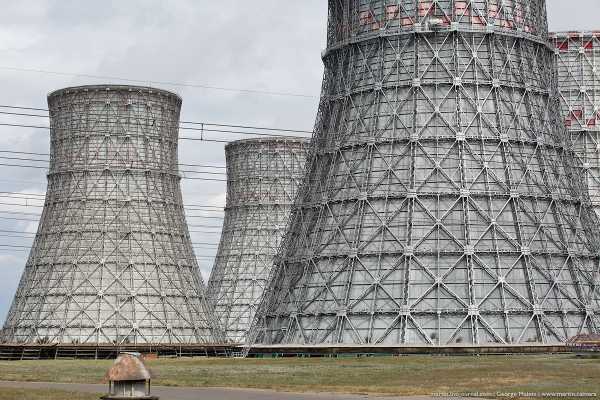

Градирни 6-го и 7-го энергоблоков намного больше и выше старых, их высота 171 метр.

Теперь вместо двух градирней на энергоблок используется одна, но большего размера. Это позволило уменьшить площадь самой атомной станции, сократить расходы материалов и средств.

Пункт управления 6-го энергоблока. В полную промышленную эксплуатацию энергоблок запланировано принять в конце 2016 года после проведения различных испытаний.

Большое спасибо лично Артему Шпакову, пресс-службе ОАО «Концерн Росэнергоатом» и работникам АЭС за возможность посетить станцию.

starcom68.livejournal.com

Как устроена атомная электростанция: muph

Многие ли из вас видели атомную электростанцию хотя бы издалека? С учетом того, что в России действующих АЭС всего десять и охраняются они будь здоров, думаю, ответ в большинстве случаев отрицательный. Впрочем, в ЖЖ народ, как известно, бывалый. Окей, а многие ли тогда видели АЭС изнутри? Ну, например, щупали собственной рукой корпус ядерного реактора? Никто. Я угадал?

Ну что же, сегодня у всех подписчиков этого фотоблога есть возможность увидеть все эти высокие технологии максимально близко. Понимаю, в живую это интереснее в разы, но давайте начинать с малого. В будущем, возможно, я смогу несколько человек взять с собой, а пока изучаем матчасть!

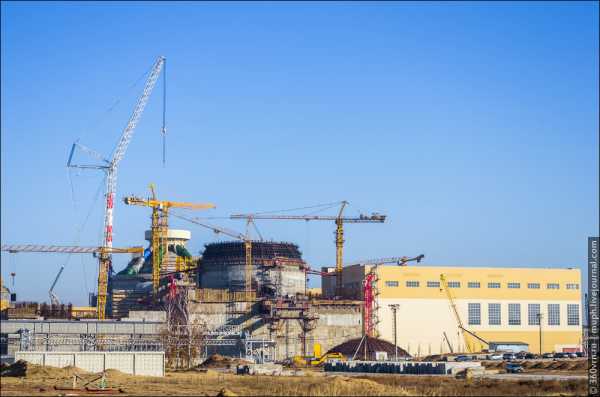

02. Итак, мы в сорока пяти километрах от Воронежа неподалёку от строительной площадки 4 очереди Нововоронежской АЭС. Неподалёку от действующей АЭС (первый энергоблок был запущен ещё в шестидесятых годах прошлого века) ведётся сооружение двух современных энергоблоков общей мощностью 2400 МВт. Строительство ведётся по новому проекту «АЭС-2006», который предусматривает использование реакторов ВВЭР-1200. Но о самих реакторах чуть позже.

03. Именно тот факт, что строительство еще не завершено, и дает нам редкий шанс увидеть всё своими глазами. Даже реакторный зал, которой в будущем будет герметично закрыт и открываться для обслуживания только один раз в год.

04. Как видно на предыдущем фото, купол наружной защитной оболочки седьмого энергоблока еще на стадии бетонирования, а вот здание реактора энергоблока №6 выглядит уже интереснее (смотрим фото ниже). В общей сложности на бетонирование этого купола потребовалось более 2000 кубометров бетона. Диаметр купола в основании составляет 44 м, толщина – 1,2 м. Обратите внимание на зеленые трубы и объемный металлический цилиндр (вес – 180 т, диаметр – около 25 м, высота – 13 м) – это элементы системы пассивного отвода тепла (СПОТ). На российской АЭС они монтируются впервые. В случае полного обесточивания всех систем АЭС (как это случилось на «Фукусиме»), СПОТ способна обеспечить длительный отвод тепла от активной зоны реактора.

05. Безусловно самым масштабным элементом АЭС являются башенные градирни. Кроме того, это одно из наиболее эффективных устройств для охлаждения воды в системах оборотного водоснабжения. Высокая башня создает ту самую тягу воздуха, которая необходима для эффективного охлаждения циркулирующей воды. Благодаря высокой башне одна часть испарений возвращается в цикл, а другая уносится ветром.

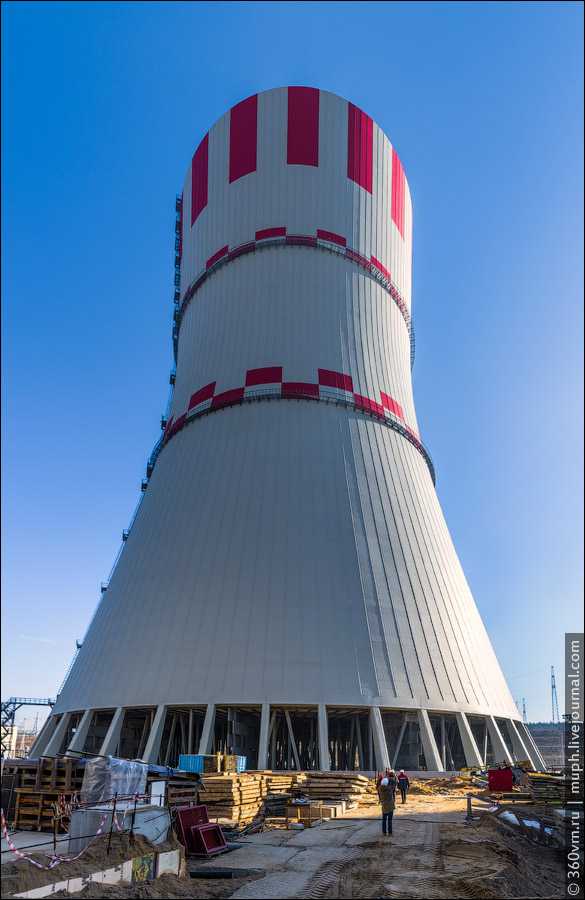

06. Высота оболочки башенной градирни энергоблока №6 – 171 метр. Это около 60 этажей. Сейчас это сооружение является самым высоким среди аналогичных, когда либо возводимых в России. Её предшественники не превышали 150 м высоты (на Калининской АЭС). На возведение конструкции ушло более 10 тысяч кубометров бетона.

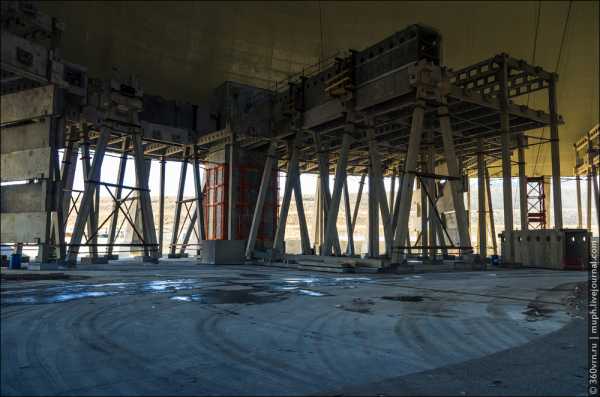

07. В основании градирни (диаметр составляет 134 м) расположена так называемыя чаша бассейна. Его верхняя часть «вымощена» оросительными блоками. Ороситель – это основной конструктивный элемент градирни такого типа, предназначенный для того, чтобы раздробить стекающий по нему поток воды и обеспечить ему длительное время и максимальную площадь контакта с охлаждающим воздухом. По сути своей, это решётчатые модули из современных полимерных материалов.

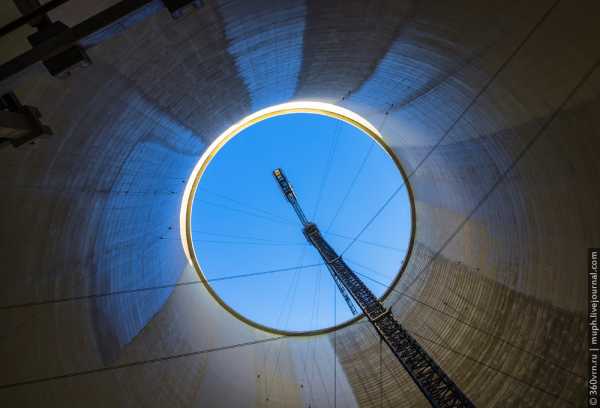

08. Естественно, мне захотелось сделать эпичный кадр верх, но уже смонтированный ороситель помешал мне это сделать. Поэтому перемещаемся в градирню энергоблока №7. Увы, ночью был морозец и с поездкой на лифте на самый верх мы обломались. Он замёрз.

09. Ладно, может еще довёдется как-нибудь прокатиться на такую верхотуру, а пока кадр монтируемой системы орошения.

10. Подумал тут… А может нас просто не пустили на верх из соображений безопасности?

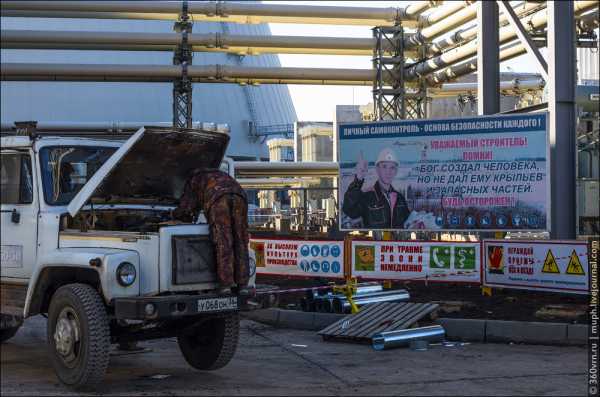

11. Вся территория стройплощадки пестрит предупреждающими, запрещающими и просто агитационными плакатами и табличками.

12. Ладно. Телепортируемся в здание центрального щита управления (ЦЩУ).
Ну, естественно, в наше время всё управление ведётся с помощью компьютеров.

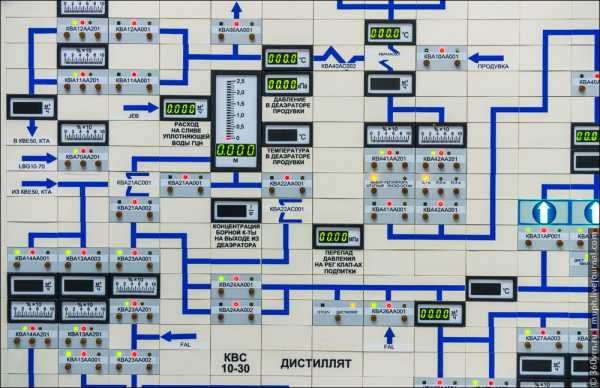

13. Огромная комната, залитая светом, буквально напичкана стройными рядами шкафов с автоматическими системами релейной защиты.

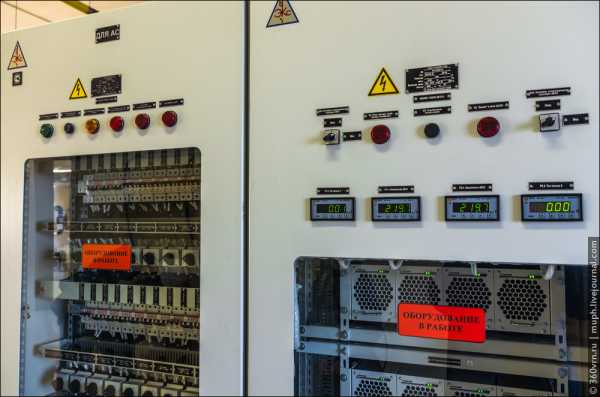

14. Релейная защита осуществляет непрерывный контроль состояния всех элементов электроэнергетической системы и реагирует на возникновение повреждений и/или ненормальных режимов. При возникновении повреждений система защиты должна выявить конкретный повреждённый участок и отключить его, воздействуя на специальные силовые выключатели, предназначенные для размыкания токов повреждения (короткого замыкания или замыкания на землю).

15. Вдоль каждой стены расставлены огнетушители. Автоматические, конечно.

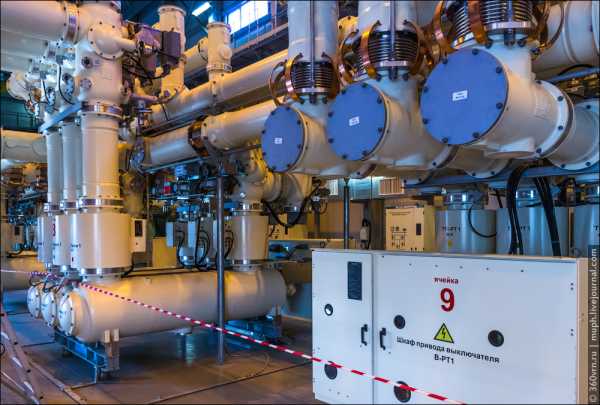

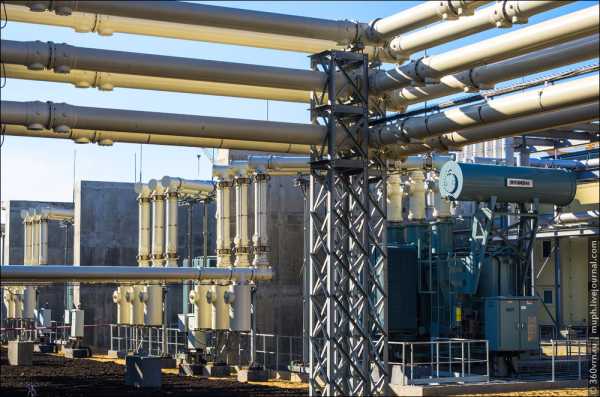

16. Далее перемещаемся в здание комплектного распределительного устройства на 220 кВ (КРУЭ-220). Одно из самых фотогеничных мест на всей АЭС, на мой взгляд. Есть еще КРУЭ-500, но его нам не показали. КРУЭ-220 входит в состав общестанционного электротехнического оборудования и предназначено для приема мощности с внешних линий электропередачи и распределения его на площадке строящейся станции. То есть пока энергоблоки строятся, с помощью КРУЭ-220 электроэнергией обеспечиваются непосредственно строящиеся объекты.

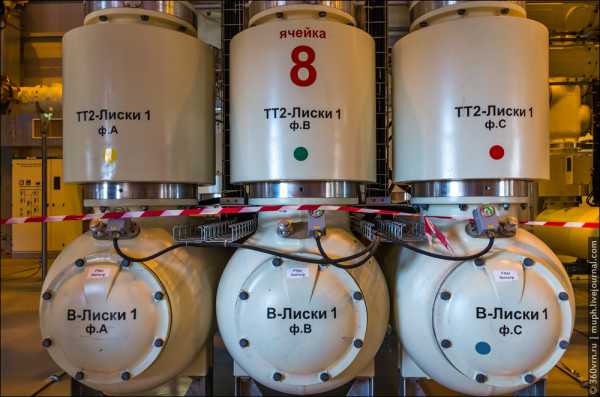

17. В проекте «АЭС-2006», по которому сооружаются шестой и седьмой энергоблоки, в схеме выдачи мощности на распределительных подстанциях впервые применены комплектные распредустройства 220/500кВ закрытого типа с элегазовой изоляцией. По сравнению с открытыми распредустройствами, которые до сих пор применялись в атомной энергетике, площадь закрытого — в несколько раз меньше. Для понимания масштаба здания, рекомендую вернуться к титульному фото.

18. Естественно, после ввода новых энергоблоков в эксплуатацию оборудование КРУЭ-220 будет задействовано для передачи в Единую энергосистему электроэнергии, произведенной на Нововоронежской АЭС. Обратите внимание на ящики возле опор ЛЭП. Большинство электрооборудования, применяемого в строительстве, произведено компанией Siemens.

19. Но не только. Вот, к примеру, автотрансформатор Hyundai.
Вес этого агрегата 350 тонн, а предназначен он для преобразования электроэнергии с 500 кВ до 220 кВ.

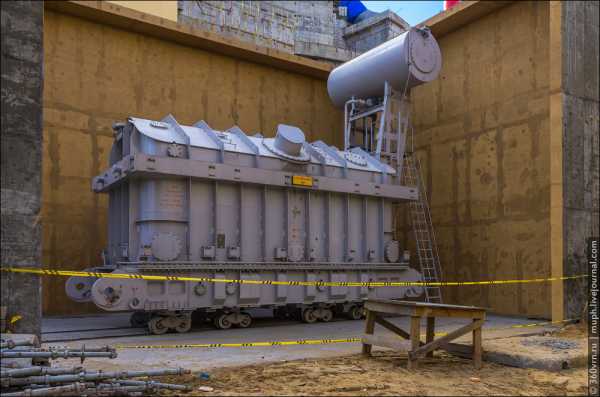

20. Есть (что приятно) и наши решения. Вот, например, повышающий транформатор производства ОАО «Электрозавод». Созданный в 1928 году первый отечественный трансформаторный завод сыграл колоссальную роль в индустриализации страны и в развитии отечественной энергетики. Оборудование с маркой «Электрозавод» работает более чем в 60 странах мира.

21. На всякий случай, поясню немного по трансформаторам. В общем, схема выдачи мощности (после завершения строительства и запуска в эсплуатацию, естественно) предусматривает производство электроэнергии напряжением двух классов – 220 кВ и 500 кВ. При этом, турбина (о ней позже), вырабатывает всего 24 кВ, которые по токопроводу поступают на блочный трансформатор, где и повышаются уже до 500 кВ. После чего часть энергомощности через КРУЭ-500 передается в Единую энергосистему. Другая часть – на автотрансформаторы (те самые «хюндаи»), где понижается с 500 кВ до 220 кВ и через КРУЭ-220 (смотрим выше) также поступает в энергосистему. Дык вот в качестве упомянутого блочного трансформатора используется три однофазных повышающих «электрозаводских» трансформатора (мощность каждого – 533 МВт, вес – 340 тонн).

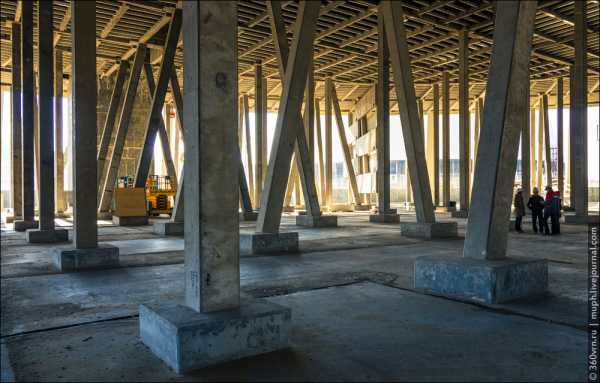

22. Если понятно, переходим к паротурбинной установке энергоблока №6. Вы уж простите, повествование моё идёт как бы от конца к началу (если исходить из процесса производства электроэнергии), но примерно в такой последовательности мы и гуляли по стройплощадке. Так что прошу пардона.

23. Итак, турбина и генератор спрятаны под кожухом. Поэтому поясняю. Собственно, турбина – это агрегат, в котором тепловая энергия пара (температурой около 300 градусов и давлением 6,8 МПа) преобразуется в механическую энергию вращения ротора, и уже на генераторе – в нужную нам электрическую энергию. Вес машины в собранном состоянии – более 2600 тонн, длина – 52 метра, состоит она из более чем 500 комплектующих. Для транспортировки данного оборудования на строительную площадку было задействовано порядка 200 грузовых машин. Данная турбина К-1200–7-3000 была изготовлена на Ленинградском металлическом заводе и это первая в России быстроходная (3000 оборотов в минуту) турбина мощностью 1200 МВт. Данная инновационная разработка создана специально для атомных энергоблоков нового поколения, которые сооружаются по проекту «АЭС-2006». На фото общий вид турбинного цеха. Или машзала, если хотите. Турбину олдскульные атомщики называют машиной.

24. Этажом ниже расположены конденсаторы турбины. Конденсаторная группа относится к основному технологическому оборудованию машинного зала и, как все уже догадались, предназначена для превращения в жидкость отработанного в турбине пара. Образовавшийся конденсат после необходимой регенерации вновь возвращается в парогенератор. Вес оборудования конденсационной установки, куда входят 4 конденсатора и система трубопроводов, составляет более 2000 тонн. Внутри конденсаторов располагается порядка 80 тысяч титановых трубок, которые образуют теплопередающую поверхность общей площадью 100 тысяч квадратных метров.

25. Разобрались? Вот вам здание машзала практически в разрезе и идем дальше. На самом верху мостовой кран.

26. Перемещаемся в блочный пульт управления энергоблоком №6.
Предназначение, думаю, понятно без пояснений. Выражаясь фигурально, это мозг атомной электростанции.

27. Элементы БПУ.

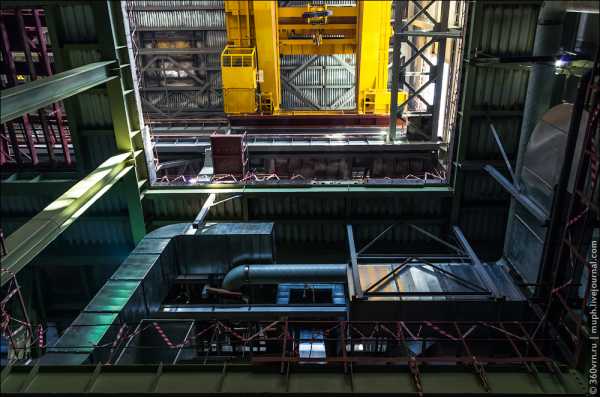

28. Ну и наконец-то, мы отправляемся посмотреть помещения реакторного отделения! Собственно, это место, где расположен ядерный реактор, первый контур и их вспомогательное оборудование. Естественно, в обозримом будущем оно станет герметичным и недоступным.

29. И самым естественным образом, при попадании внутрь, первым делом задираешь голову и поражаешься размерам купола гермооболочки. Ну и полярным краном заодно. Мостовой кран кругового действия (полярный кран) грузоподъемностью 360 тонн предназначен для монтажа крупногабаритного и тяжеловесного оборудования гермозоны (корпуса реактора, парогенераторов, компенсатора давления и др.). После ввода атомной станции в эксплуатацию кран будет испольоваться при проведении ремонтных работ и транспортировке ядерного топлива.

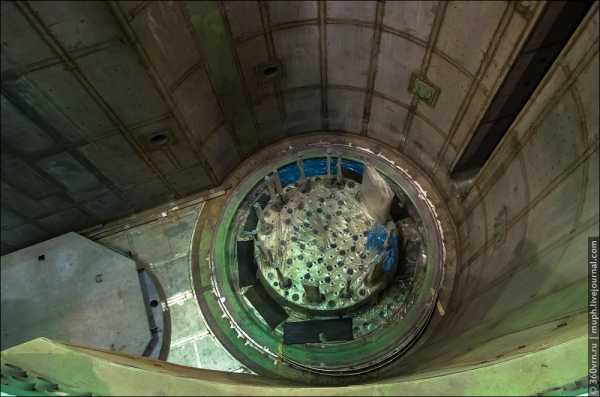

30. Далее, конечно, я устремляюсь к реактору и зачарованно наблюдаю его верхнюю часть, еще не подозревая, что ситуация обстоит аналогичная с айсбергами. Так вот ты какой, северный олень. Выражаясь фигурально, это сердце атомной электростанции.

31. Фланец корпуса реактора. Позже на него убудет установлен верхний блок с приводами СУЗ (система управления и защиты реактора), обеспечивающий уплотнение главного разъема.

32. Неподалёку наблюдаем бассейн выдержки. Его внутренняя поверхность представляет собой сварную конструкцию из листовой нержавеющей стали. Он предназначен для временного хранения отработавшего ядерного топлива, выгружаемого из реактора. После снижения остаточного тепловыделения использованное топливо вывозится из бассейна выдержки на предприятие атомной отрасли, занимающейся переработкой и регенерацией топлива (хранением, захоронением или переработкой).

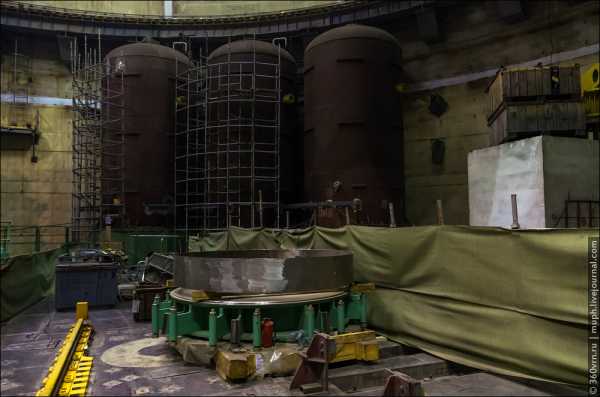

33. А это вдоль стеночки стоят гидроёмкости системы пассивного залива активной зоны. Они относятся к пассивным системам безопасности, то есть функционирует без привлечения персонала и использования внешних источников энергоснабжения. Упрощая, это гигантские бочки, заполненные водным раствором борной кислоты. В случае возникновения чрезвычайной ситуации, когда давление в первом контуре падает ниже определенного уровня, происходит подача жидкости в реактор и охлаждение активной зоны. Таким образом ядерная реакция гасится большим количеством борсодержащей воды, поглощающей нейтроны. Стоит отметить, что в проекте «АЭС-2006», по которому сооружается четвертая очередь Нововоронежской АЭС, впервые предусмотрена дополнительная, вторая, ступень защиты – гидроемкости пассивного залива активной зоны (8 из 12 емкостей), каждая — объемом 120 кубометров.

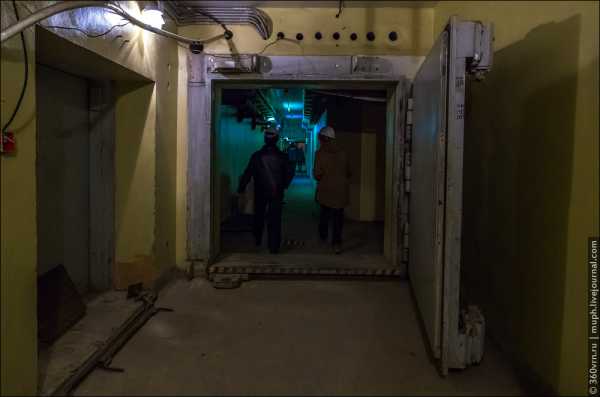

34. При проведении будущих планово-предупредительных ремонтов и замены ядерного топлива попасть внутрь реакторного отделения можно будет через транспортный шлюз. Он представляет собой 14-ти метровую цилиндрическую камеру диаметром свыше 9 метров, герметично запираемую с двух сторон полотнами ворот, которые открываются поочередно. Общий вес шлюза составляет порядка 230 тонн.

35. С наружней стороны шлюза открывается обзорный вид на всю стройплощадку в целом и энергоблок №7 в частности.

36. Ну, а мы глотнув свежего воздуха, спускаемся ниже, чтобы увидеть, собственно, цилиндрический корпус реактора. Но покуда нам попадаются только технологические трубопроводы. Большая зелёная труба — это один из контуров, так что мы уже совсем близко.

37. А вот и он. Водо-водяной корпусной энергетический ядерный реактор с водой под давлением модели ВВЭР-1200. Не буду углубляться в дебри деления ядра и цепной ядерной реакции (поди уже и так читаете по диагонали), добавлю только, что внутри реактора расположено множество тепловыделяющих элементов (т.н. твэлы) в виде набора герметичных трубок из специальных сплавов диаметром 9,1–13,5 мм и длиной несколько метров, заполненных таблетками ядерного топлива, а так же управляющие стержни, которые дистанционно с пульта управления можно перемещать по всей высоте активной зоны. Эти стержни изготавливаются из веществ, поглощающих нейтроны – например, из бора или кадмия. При глубоком введении стержней цепная реакция становится невозможной, поскольку нейтроны сильно поглощаются и выводятся из зоны реакции. Таким способом регулируется мощность реактора. Теперь понятно для чего в верхней части реактора столько отверстий?

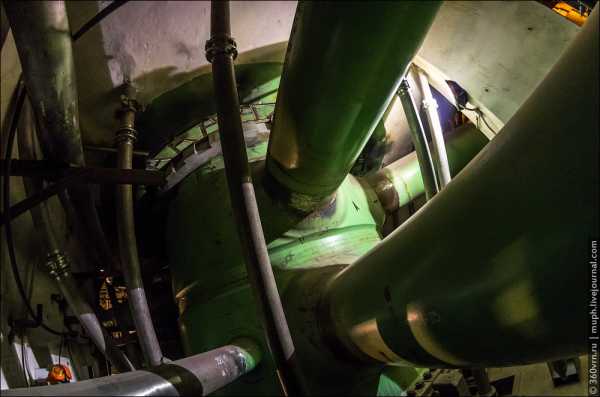

38. Да, чуть не забыл про главный циркуляционный насос (ГЦН). Он тоже относится к основному технологическому оборудованию здания реактора и предназначен для создания циркуляции теплоносителя в первом контуре. В течение часа агрегат перекачивает более 25 тысяч кубометров воды. Также ГЦН обеспечивает охлаждение активной зоны во всех режимах работы реакторной установки. В состав установки входит четыре ГЦН.

39. Ну и для закрепления пройденного материала, смотрим на самую простую схему работы АЭС. Всё же просто, разве нет? В особо запущенных случаях перечитываем пост еще раз, хе-хе))

40. Вот в целом как-то так. Но для тех, кому тема близка, подкину еще несколько карточек с людьми. Согласитесь, в репортаже их не так и много, а между тем, с 2006 года здесь потрудились многие тысячи специалистов различного профиля.

41. Кто-то внизу…

42. А кто-то вверху… Хоть вы их и не видите, но они есть.

43. А это один из самых заслуженных строителей Нововоронежской АЭС – гусеничный самоходный кран DEMAG. Именно он поднимал и устанавливал эти многотонные элементы реакторного и машинного залов (грузоподъемность – 1250 тонн). Дядька-монтажник и грузовик для понимания масштаба, а во весь рост (115 метров) смотрите красавца на фото 03 и 04.

И в качестве заключения. С марта этого года, по неведомым мне причинам, действующую Нововоронежскую АЭС и строящуюся Нововоронежскую АЭС-2 объединили. То, что мы с вами посетили и то, что привыкли называть НВАЭС-2, теперь называется четвертой очередью НВАЭС, а строящиеся энергоблоки из первого и второго превратились, соответственно, в шестой и седьмой. Инфа 110%. Желающие могут сразу же отправиться переписывать статьи в википедии, а я благодарю сотрудников отдела по связям со строящимися энергоблоками НВАЭС и особенно Татьяну, без которой бы эта экскурсия, скорее всего, не состоялась. Так же мои благодарности за ликбез по устройству атомных станций начальнику смены Роману Владимировичу Гридневу, а так же Владимиру vmulder — за приятную компанию.

—————————
 Подписаться на обновления блога
Добавляйтесь! В социальных сетях я публикую анонсы свежих постов, а в инстаграме — самые красивые фотографии!

Использование моих фотографий в любых СМИ, в печатных материалах и на любых сайтах, за исключением личных блогов и страниц в социальных сетях, ЗАПРЕЩАЕТСЯ. Только после согласования со мной. Прочим копипастерам напоминаю, что при перепечатке фотографий и текста активная индексируемая ссылка на источник обязательна!

muph.livejournal.com

Атомные электростанции (АЭС), принцип работы, разновидности, типы, мощность


АЭС являются тепловыми станциями, использующими тепловую энергию ядерных реакций. Источник энергии на АЭС — ядерное топливо (уран, плутоний и др.), характеризующееся очень высокой теплотворной способностью.

Ядерная реакция, в результате которой высвобождается огромное количество тепловой энергии, происходит в специальных устройствах — ядерных реакторах, состоящих из активной зоны, отражателя, системы охлаждения, регулирования и контроля, корпуса и биологической защиты.

В каналах активной зоны помещается ядерное топливо в виде стержней, покрытых герметической оболочкой. Количество таких тепловыделяющих элементов (твэлов) может достигать нескольких тысяч.

Деление ядер урана происходит при бомбардировке их нейтронами. Продукты деления ядер имеют большую кинетическую энергию, которая почти полностью превращается в теплоту. Тепловая энергия используется для нагрева теплоносителя, омывающего рабочие каналы твэлов Принудительной циркуляцией. Теплоносителем может быть обычная вода, тяжелая вода, водяной пар, жидкие металлы, некоторые инертные газы.

Отражатель предназначен для возвращения в активную зону вылетающих нейтронов. Управление реактором осуществляется с помощью специальных стержней, которые вводятся в активную зону и изменяют поток нейтронов, а, следовательно, и интенсивность ядерной реакции. Корпус реактора имеет биологическую защиту, выполненную в виде толстого слоя бетона с внутренними каналами для отвода теплоты.

В зависимости от применяемых типов реакторов (водографитовых, водо-водяных, реакторов-размножителей) АЭС могут быть одно-, двух-и трехконтурными. В одноконтурных АЭС контуры теплоносителя и рабочего тела (пара) совпадают.

По назначению АЭС подразделяются:

• теплоэлектроцентрали (АТЭЦ). Предназначены для выработки тепловой энергии на отопление, горячее водоснабжение, а также электрической энергии;

• станции теплоснабжения (ACT). He имеют паротурбинной установки и генератора и являются источниками теплофикации жилых помещений и промышленных предприятий;

• станции промышленного теплоснабжения (АСПТ). Предназначены для снабжения промышленных предприятий технологическим паром и горячей водой.
Перспективным в ядерной энергетике является разработка термоядерных электростанций, работа которых основана на управляемых реакциях синтеза ядер легких металлов (термоядерные реакции).

Значительный интерес при создании экономичных электростанций представляют методы непосредственного получения электроэнергии из тепловой. Такими методами являются магнитогидродинамические, термоэлектрические, термоэмиссионные.

Магнитогидродинамические методы основаны на законе электромагнитной индукции, согласно которому в проводнике при перемещении его в магнитном поле возникает электродвижущая сила (ЭДС). Величина ЭДС пропорциональна скорости движения проводника, его длине и напряженности магнитного поля. Этот закон лежит в основе работы как электрогенератора, так и магнитогидродинамического (МГД) генератора. В МГД генераторах магнитное поле создается мощными электромагнитами, в качестве проводника используется поток ионизированного газа (плазмы). Плазма — это продукт сгорания топлива, обладающий температурой 2500…3500°С и электропроводностью. Для повышения электропроводности в плазму добавляются присадки.

В МГД генераторе в плазме, движущейся в магнитном поле со скоростью более 600 м/с, возникает ЭДС постоянного направления, которая отводится специальными электродами. Тепло от охлажденной до 2000 °С в канале МГД генератора плазмы может быть использовано в парогенераторе для получения пара и использования его для вращения турбины и генератора.

Использование МГД генератора совместно с паротурбинной установкой значительно повышает коэффициент полезного действия станции.

Термоэлектрические методы основаны на возможности получения термо-ЭДС при перепаде температур в спае металлов.

Термоэмиссионные методы основаны на явлении термоэлектронной эмиссии горячего катода.

pue8.ru

История Атомных электростанций: Принцип работы АЭС

      Атомная
электростанция (АЭС) – комплекс технических сооружений, предназначенных для
выработки электрической энергии путем использования энергии, выделяемой при
контролируемой ядерной реакции.

В качестве
распространенного топлива для атомных электростанций применяется уран. Реакция
деления осуществляется в основном блоке атомной электростанции – ядерном
реакторе.

Существует несколько
типов ядерных реакторов. Наибольшее распространение получили тpи основных типа
pеактоpов, различающихся, главным обpазом, топливом, теплоносителем,
пpименяемым для поддержания нужной темпеpатуры активной зоны, и замедлителем,
используемым для снижения скоpости нейтpонов, выделяющихся в пpоцессе pаспада и
необходимых для поддеpжания цепной pеакции.

Сpеди них пеpвый и
наиболее pаспpостpаненный тип – это pеактоp на обогащенном уpане, в котоpом и
теплоносителем, и замедлителем является обычная, или «легкая», вода
(легководный реактор). Существуют две основные pазновидности легководного реактора:
pеактоp, в котоpом паp, вpащающий туpбины, обpазуется непосpедственно в
активной зоне (кипящий реактор, в России – РБМК — реактор большой мощности,
канальный), и pеактоp, в котоpом паp обpазуется во внешнем, или втоpом,
контуpе, связанном с пеpвым контуpом теплообменниками и паpогенеpатоpами (водо
водяной энергетический реактор – ВВЭР).

Втоpой тип pеактоpа –
газоохлаждаемый pеактоp (с гpафитовым замедлителем).

Тpетий тип pеактоpа,
– это реактоp, в котоpом и теплоносителем, и замедлителем является тяжелая
вода, а топливом природный уран.

Существует также
реактор на быстрых нейтронах (БН).

Реактор смонтирован в
стальном корпусе, рассчитанном на высокое давление – до 1,6 х 107 Па, или 160
атмосфер.

Основными частями
ВВЭР-1000 являются:

1. Активная зона, где
находится ядерное топливо, протекает цепная реакция деления ядер и выделяется
энергия.

2. Отражатель
нейтронов, окружающий активную зону.

3. Теплоноситель.

4. Система управления
защиты (СУЗ).

5. Радиационная
защита.

Теплота в реакторе
выделяется за счет цепной реакции деления ядерного топлива  под действием тепловых нейтронов. При этом
образуются продукты деления ядер, среди которых есть и твердые вещества, и газы
– ксенон, криптон. Продукты деления обладают очень высокой радиоактивностью,
поэтому топливо (таблетки двуокиси урана) помещают в герметичные циркониевые
трубки – ТВЭЛы (тепловыделяющие элементы). Эти трубки объединяются по несколько
штук рядом в единую тепловыделяющую сборку. Для управления и защиты ядерного
реактора используются регулирующие стержни, которые можно перемещать по всей
высоте активной зоны. Стержни изготавливаются из веществ, сильно поглощающих
нейтроны – например, из бора или кадмия. При глубоком введении стержней цепная
реакция становится невозможной, поскольку нейтроны сильно поглощаются и
выводятся из зоны реакции. Перемещение стержней производится дистанционно с
пульта управления. При небольшом перемещении стержней цепной процесс будет либо
развиваться, либо затухать. Таким способом регулируется мощность реактора.

Схема станции – двухконтурная.
Первый, радиоактивный, контур состоит из одного реактора ВВЭР 1000 и четырех
циркуляционных петель охлаждения. Второй контур, нерадиоактивный, включает в
себя парогенераторную и водопитательную установки и один турбоагрегат мощностью
1030 МВт. Теплоносителем первого контура является некипящая вода высокой
чистоты под давлением в 16 МПа с добавлением раствора борной кислоты – сильного
поглотителя нейтронов, что используется для регулирования мощности реактора.

Основные процессы,
происходящие во время работы АЭС:

1. Главными
циркуляционными насосами вода прокачивается через активную зону реактора, где
она нагревается до температуры 320 градусов за счет тепла, выделяемого при
ядерной реакции.

2. Нагретый
теплоноситель отдает свою теплоту воде второго контура (рабочему телу), испаряя
ее в парогенераторе.

3. Охлажденный
теплоноситель вновь поступает в реактор.

4. Парогенератор
выдает насыщенный пар под давлением 6,4 МПа, который подается к паровой
турбине.

5. Турбина приводит в
движение ротор электрогенератора.

6. Отработанный пар
конденсируется в конденсаторе и вновь подается в парогенератор конденсатным
насосом. Для поддержания постоянного давления в контуре установлен паровой
компенсатор объема.

7. Теплота
конденсации пара отводится из конденсатора циркуляционной водой, которая
подается питательным насосом из пруда охладителя.

8. И первый, и второй
контур реактора герметичны. Это обеспечивает безопасность работы реактора для
персонала и населения.

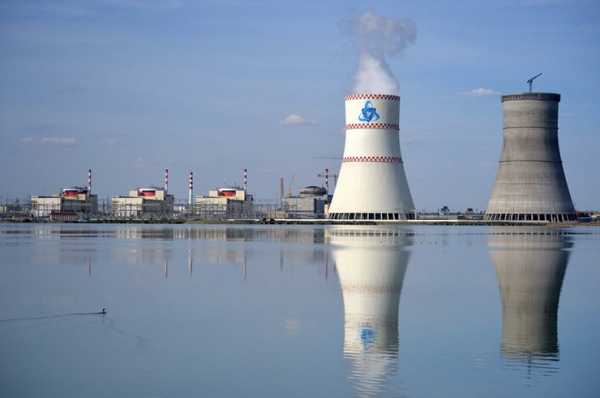

В случае
невозможности использования большого количества воды для конденсации пара,
вместо использования водохранилища, вода может охлаждаться в специальных
охладительных башнях (градирнях).

Безопасность и
экологичность работы реактора обеспечиваются жестким выполнением регламента
(правил эксплуатации) и большим количеством контрольного оборудования. Все оно
предназначено для продуманного и эффективного управления реактором.

Аварийная защита
ядерного реактора – совокупность устройств, предназначенная для быстрого
прекращения цепной ядерной реакции в активной зоне реактора.

Активная аварийная
защита автоматически срабатывает при достижении одним из параметров ядерного
реактора значения, которое может привести к аварии. В качестве таких параметров
могут выступать: температура, давление и расход теплоносителя, уровень и
скорость увеличения мощности.

Исполнительными
элементами аварийной защиты являются, в большинстве случаев, стержни с
веществом, хорошо поглощающим нейтроны (бором или кадмием). Иногда для остановки
реактора жидкий поглотитель впрыскивают в контур теплоносителя.

Дополнительно к
активной защите, многие современные проекты включают также элементы пассивной
защиты. Например, современные варианты реакторов ВВЭР включают «Систему
аварийного охлаждения активной зоны» (САОЗ) – специальные баки с борной
кислотой, находящиеся над реактором. В случае максимальной проектной аварии
(разрыва первого контура охлаждения реактора), содержимое этих баков самотеком
оказываются внутри активной зоны реактора и цепная ядерная реакция гасится
большим количеством борсодержащего вещества, хорошо поглощающего нейтроны.

Согласно
«Правилам ядерной безопасности реакторных установок атомных станций»,
по крайней мере одна из предусмотренных систем остановки реактора должна
выполнять функцию аварийной защиты (АЗ). Аварийная защита должна иметь не менее
двух независимых групп рабочих органов. По сигналу АЗ рабочие органы АЗ должны
приводиться в действие из любых рабочих или промежуточных положений.

Аппаратура АЗ должна
состоять минимум  из двух независимых
комплектов.

Каждый комплект
аппаратуры АЗ должен быть спроектирован таким образом, чтобы в диапазоне
изменения плотности нейтронного потока от 7% до 120% номинального
обеспечивалась защита:

1. По плотности
нейтронного потока – не менее чем тремя независимыми каналами;

2. По скорости
нарастания плотности нейтронного потока – не
менее чем тремя независимыми каналами.

Каждый комплект
аппаратуры АЗ должен быть спроектирован таким образом, чтобы во всем диапазоне
изменения технологических параметров, установленном в проекте реакторной
установки (РУ), обеспечивалась аварийная защита не менее чем тремя независимыми
каналами по каждому технологическому параметру, по которому  необходимо осуществлять защиту.

Управляющие команды
каждого комплекта для исполнительных механизмов АЗ должны передаваться минимум
по двум каналам. При выводе из работы одного канала в одном из комплектов
аппаратуры АЗ без вывода данного комплекта из работы для этого канала должен
автоматически формироваться аварийный сигнал.

Срабатывание
аварийной защиты должно происходить как минимум в следующих случаях:

1. При  достижении уставки АЗ по плотности
нейтронного потока.

2. При достижении
уставки АЗ по скорости нарастания плотности нейтронного потока.

3. При исчезновении
напряжения в  любом не выведенном из
работы комплекте аппаратуры АЗ и шинах электропитания СУЗ.

4. При отказе  любых двух из трех каналов защиты по
плотности нейтронного потока или по скорости нарастания нейтронного потока в
любом не выведенном из работы комплекте аппаратуры АЗ.

5. При достижении
уставок АЗ технологическими параметрами, по которым необходимо осуществлять
защиту.

6. При инициировании срабатывания АЗ от ключа с
блочного пункта управления (БПУ) или резервного пункта управления (РПУ).

atomakayan.blogspot.com

Основные принципы работы атомных электростанций

Дисциплина: Химия и физика
Тип работы: Реферат
Тема: Основные принципы работы атомных электростанций

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования «Новосибирский государственный технический

университет»

РЕФЕРАТ

на тему

«Основные принципы работы АЭС»

по дисциплине «Введение в направление»

Проверил:

Выполнил:

проф. Щинников П.А.

студент

Щадрин Н.Н.

группа

ТЭ-52

Отметка о защите

________________

Новосибирск, 2009

СОДЕРЖАНИЕ:

Введение …………………………………………………………………………………………………..2

Особенности атомной энергетики ……………………………………………………………..2

Принцип работы АЭС………………………………………………………………………………..4

Заключение ……………………………………………………………………………………………… 9

Список литературы …………………………………………………………………………………..10

ВВЕДЕНИЕ

Опыт прошлого свидетельствует, что проходит не менее 80 лет, прежде чем одни основные источники энергии заменяются другими — дерево заменил уголь, уголь

— нефть, нефть — газ, химические виды топлива заменила атомная энергетика. История овладения атомной энергией — от первых опытных экспериментов — насчитывает около 60 лет, когда в

1939г. была открыта реакция деления урана.

В 30-е годы нашего столетия известный ученый И.В. Курчатов обосновывал необходимость развития научно-практических работ в области атомной техники в

интересах народного хозяйства страны.

В 1946 г. в России был сооружен и запущен первый на Европейско-Азиатском континенте ядерный реактор. Создается уранодобывающая промышленность.

Организовано производство ядерного горючего – урана-235 и плутония-239, налажен выпуск радиоактивных изотопов.

В 1954 г. начала работать первая в мире атомная станция в г. Обнинске, а через 3 года на океанские просторы вышло первое в мире атомное судно – ледокол

“Ленин”.

Начиная с 1970 г. во многих странах мира осуществляются масштабные программы развития ядерной энергетики. В настоящее время сотни ядерных реакторов

работают по всему миру.

ОСОБЕННОСТИ АТОМНОЙ ЭНЕРГЕТИКИ

Энергия — это основа основ. Все блага цивилизации, все материальные сферы деятельности человека — от стирки белья до исследования Луны и Марса — требуют

расхода энергии. И чем дальше, тем больше.

На сегодняшний день энергия атома широко используется во многих отраслях экономики. Строятся мощные подводные лодки и надводные корабли с ядерными энергетическими

установками. С помощью мирного атома осуществляется поиск полезных ископаемых. Массовое применение в биологии, сельском хозяйстве, медицине, в освоении космоса нашли радиоактивные

изотопы.

В России имеется 9 крупных атомных электростанций (АЭС), и практически все они расположены в густонаселенной европейской части страны. В 30-километровой

зоне этих АЭС проживает более 4 млн. человек.

Положительное значение атомных электростанций в энергобалансе очевидно. Гидроэнергетика для своей работы требует создание крупных водохранилищ, под

которыми затапливаются большие площади плодородных земель по берегам рек. Вода в них застаивается и теряет свое качество, что в свою очередь обостряет проблемы водоснабжения, рыбного

хозяйства и индустрии досуга.

Теплоэнергетические станции в наибольшей степени способствуют разрушению биосферы и природной среды Земли. Они уже истребили многие десятки тонн

органического топлива. Для его добычи из сельского хозяйства и других сфер изымаются огромные земельные площади. В местах открытой добычи угля образуются “лунные ландшафты”. А

повышенное содержание золы в топливе является основной причиной выброса в воздух десятков миллионов тонн

. Все тепловые энергетические установки мира выбрасывают в атмосферу за год до 250 млн. т золы и около 60 млн. т сернистого ангидрида.

Атомные электростанции – третий “кит” в системе современной мировой энергетики. Техника АЭС, бесспорно, является крупным достижением НТП. В случае

безаварийной работы атомные электростанции не производят практически никакого загрязнения окружающей среды, кроме теплового. Правда в результате работы АЭС (и предприятий атомного

топливного цикла) образуются радиоактивные отходы, представляющие потенциальную опасность. Однако объем радиоактивных отходов очень мал, они весьма компактны, и их можно хранить в

условиях, гарантирующих отсутствие утечки наружу.

АЭС экономичнее обычных тепловых станций, а, самое главное, при правильной их эксплуатации – это чистые источники энергии.

Вместе с тем, развивая ядерную энергетику в интересах экономики, нельзя забывать о безопасности и здоровье людей, так как ошибки могут привести к

катастрофическим последствиям.

ПРИНЦИП РАБОТЫ АЭС

Атомная электростанция представляет собой комплекс технических сооружений, предназначенных для выработки электрической энергии

путем использования энергии, выделяемой при контролируемой ядерной реакции.

В качестве распространенного топлива для атомных электростанций применяется уран. Реакция деления осуществляется в основном блоке атомной электростанции

– ядерном реакторе.

Наиболее pаспpостpанен pеактоp на обогащенном уpане, в котоpом и теплоносителем, и замедлителем является обычная, или «легкая»,

вода. Реавтор второго типа – газоохлаждаемый – с графитовым замедлителем. В реакторе третьего типа и теплоносителем, и замедлителем является тяжелая вода, а топливом природный уран.

Кроме того существует реактор на быстрых нейтронах.

Безопасность и экологичность работы реактора обеспечиваются жестким выполнением регламента – специальных правил

эксплуатации и большим количеством контрольного оборудования, которое предназначено для эффективного управления реактором.

Если один из параметров реактора – температура, давление, мощность – достигнет недопустимого значения, сработает

аварийная защита, которая быстро прекратит цепную ядерную реакцию в активной зоне реактора.

Принцип действия атомных электростанций во многом схож с действием электростанций на органическом топливе. Главное различие – это топливо. На атомной

электростанции применяется уран – предварительно обогащенная природная руда, и пар производится посредством расщепления ядра, а не сжигания нефти, газа или угля. Атомные

электростанции не сжигают топливо, благодаря чему не загрязняется атмосфера. Процесс происходит следующим образом:

Крошечные частицы урана, которые называются атомы, расщепляются.

Во время расщепления высвобождаются еще более малые элементы атома – нейтроны.

Нейтроны сталкиваются с атомами урана, в результате выделяется тепло, необходимое для выработки электричества.

Наиболее часто на АЭС применяются 4 типа реакторов на тепловых нейтронах: 1) водо-водяные с обычной водой в качестве замедлителя и теплоносителя; 2)

графито-водные с водяным теплоносителем и графитовым замедлителем; 3) тяжеловодные с водяным теплоносителем и тяжёлой водой в качестве замедлит…

Забрать файл

Похожие материалы:

www.refland.ru

Атомные электрические станции (АЭС). Принципиальная схема АЭС. Технологические схемы атомной электростанции (АЭС)



Атомные электрические станции (АЭС). Принципиальная схема АЭС. Технологические схемы атомной электростанции (АЭС)

Атомные электрические станции — это тепловые станции, использующие энергию ядерных реакций. В качестве ядерного горючего используют обычно изотоп урана U-235, содержание которого в природном уране составляет 0,714%. Основная масса урана — изотоп U-238 (99,28% всей массы) при захвате нейтронов превращается во вторичное горючее — плутоний Рu-239. Возможно также использование тория, который при захвате нейтронов превращается в делящийся изотоп урана U-233. Реакция деления происходит в ядерном реакторе. Ядерное топливо используют обычно в твердом виде. Его заключают в предохранительную оболочку. Такого рода тепловыделяющие элементы называют твэлами. Их устанавливают в рабочих каналах активной зоны реактора. Тепловая энергия, выделяющаяся при реакции деления, отводится из активной зоны реактора с помощью теплоносителя, который прокачивают под давлением через каждый рабочий канал или через всю активную зону. Наиболее распространенным теплоносителем является вода, которую подвергают тщательной очистке в неорганических фильтрах.

Принципиальная схема АЭС с ядерным реактором, имеющим водяное охлаждение, приведена на рис. Тепло, выделяющееся в активной зоне реактора 1, отбирается водой (теплоносителем) 1-го контура, которая прокачивается через реактор циркуляционным насосом 2. Нагретая вода из реактора поступает в теплообменник (парогенератор) 3, где передаёт тепло, полученное в реакторе, воде 2-го контура. Вода 2-го контура испаряется в парогенераторе, и образующийся пар поступает в турбину 4.

Рис. Принципиальная схема АЭС с ядерным реактором, имеющим водяное охлаждение

При делении 1 г изотопов урана или плутония высвобождается 22 500 квт ч, что эквивалентно энергии, содержащейся в 2800 кг условного топлива. Установлено, что мировые энергетические ресурсы ядерного горючего (уран, плутоний и др.) существенно превышают энергоресурсы природных запасов органического топлива (нефть, уголь, природный газ и др.). Это открывает широкие перспективы для удовлетворения быстро растущих потребностей в топливе. Кроме того, необходимо учитывать всё увеличивающийся объём потребления угля и нефти для технологических целей мировой химической промышленности, которая становится серьёзным конкурентом тепловых электростанций. Несмотря на открытие новых месторождений органического топлива и совершенствование способов его добычи, в мире наблюдается тенденция к относит увеличению его стоимости. Это создаёт наиболее тяжёлые условия для стран, имеющих ограниченные запасы топлива органического происхождения. Очевидна необходимость быстрейшего развития атомной энергетики, которая уже занимает заметное место в энергетическом балансе ряда промышленных стран мира.

Первая в мире АЭС опытно-промышленного назначения мощностью 5 Мвт была пущена в СССР 27 июня 1954 г. в г. Обнинске. До этого энергия атомного ядра использовалась преимущественно в военных целях. Пуск первой АЭС ознаменовал открытие нового направления в энергетике, получившего признание на 1-й Международной научно-технической конференции по мирному использованию атомной энергии (август 1955, Женева).

Реакторы атомных электростанций с водяным теплоносителем могут работать в водном или паровом режиме. Во втором случае пар получается непосредственно в активной зоне реактора.

При делении ядер урана или плутония образуются быстрые нейтроны, энергия которых велика. В природном или слабообогащенном уране, где содержание U-235 невелико, цепная реакция на быстрых нейтронах не развивается. Поэтому быстрые нейтроны замедляют до тепловых (медленных) нейтронов. В качестве замедлителей на АЭС используют вещества, которые содержат элементы с малой атомной массой, обладающие низкой поглощающей способностью по отношению к нейтронам. Основными замедлителями являются вода, тяжелая вода, графит.

В настоящее время наиболее освоены реакторы на тепловых нейтронах. Такие реакторы конструктивно проще и легче управляемы по сравнению с реакторами на быстрых нейтронах. Однако перспективным направлением является использование реакторов на быстрых нейтронах с расширенным воспроизводством ядерного горючего — плутония; таким образом может быть использована большая часть U-238.

На последующем этапе развития атомной энергетики намечается освоение термоядерных реакторов, в которых используется энергия реакций синтеза легких ядер дейтерия и трития.



Типы ядерных реакторов

На атомных станциях России используют ядерные реакторы следующих основных типов:

  • водо-водяные с обычной водой в качестве замедлителя и теплоносителя;
  • графито-водные с водяным теплоносителем и графитовым замедлителем;
  • тяжеловодные с водяным теплоносителем и тяжёлой водой в качестве замедлителя;
  • графито-газовые с газовым теплоносителем и графитовым замедлителем.

Выбор преимущественно применяемого типа реактора определяется главным образом накопленным опытом в реакторостроении, а также наличием необходимого промышленного оборудования, сырьевых запасов и т. д. На АЭС США наибольшее распространение получили водо-водяные реакторы. Графито-газовые реакторы применяются в Англии. В атомной энергетике Канады преобладают АЭС с тяжеловодными реакторами.

В зависимости от вида и агрегатного состояния теплоносителя создаётся тот или иной термодинамический цикл АЭС. Выбор верхней температурной границы термодинамического цикла определяется максимально допустимой температурой оболочек тепловыделяющих элементов (ТВЭЛ), содержащих ядерное горючее, допустимой температурой собственно ядерного горючего, а также свойствами тенлоносителя, принятого для данного типа реактора.

На АЭС, тепловой реактор которой охлаждается водой, обычно пользуются низкотемпературными паровыми циклами. Реакторы с газовым теплоносителем позволяют применять относительно более экономичные циклы водяного пара с повышенными начальными давлением и температурой. Тепловая схема АЭС в этих двух случаях выполняется 2-контурной: в 1-м контуре циркулирует теплоноситель, 2-й контур — пароводяной. При реакторах с кипящим водяным или высокотемпературным газовым теплоносителем возможна одноконтурная тепловая АЭС. В кипящих реакторах вода кипит в активной зоне, полученная пароводяная смесь сепарируется, и насыщенный пар направляется или непосредственно в турбину, или предварительно возвращается в активную зону для перегрева В высокотемпературных графито-газовых реакторах возможно применение обычного газотурбинного цикла. Реактор в этом случае выполняет роль камеры сгорания.

При работе реактора концентрация делящихся изотопов в ядерном топливе постепенно уменьшается, т. е. ТВЭЛы выгорают. Поэтому со временем их заменяют свежими. Ядерное горючее перезагружают с помощью механизмов и приспособлений с дистанционным управлением. Отработавшие ТВЭЛы переносят в бассейн выдержки, а затем направляют на переработку.

К реактору и обслуживающим его системам относятся: собственно реактор с биологической защитой, теплообменники, насосы или газодувные установки, осуществляющие циркуляцию теплоносителя; трубопроводы и арматура циркуляционного контура; устройства для перезагрузки ядерного горючего; системы спец. вентиляции, аварийного расхолаживания и др.

В зависимости от конструктивного исполнения реакторы имеют отличительные особенности: в корпусных реакторах ТВЭЛы и замедлитель расположены внутри корпуса, несущего полное давление теплоносителя; в канальных реакторах ТВЭЛы, охлаждаемые теплоносителем, устанавливаются в специальных трубах-каналах, пронизывающих замедлитель, заключённый в тонкостенный кожух. Такие реакторы применяются в СССР (Сибирская, Белоярская АЭС и др.).

При авариях в системе охлаждения реактора для исключения перегрева и нарушения герметичности оболочек ТВЭЛов предусматривают быстрое (в течение несколько секунд) глушение ядерной реакции; аварийная система расхолаживания имеет автономные источники питания.

Оборудование машинного зала АЭС аналогично оборудованию машинного зала ТЭС. Отличительная особенность большинства АЭС — использование пара сравнительно низких параметров, насыщенного или слабоперегретого.

При этом для исключения эрозионного повреждения лопаток последних ступеней турбины частицами влаги, содержащейся в пару, в турбине устанавливают сепарирующие устройства. Иногда необходимо применение выносных сепараторов и промежуточных перегревателей пара. В связи с тем что теплоноситель и содержащиеся в нём примеси при прохождении через активную зону реактора активируются, конструктивное решение оборудования машинного зала и системы охлаждения конденсатора турбины одноконтурных АЭС должно полностью исключать возможность утечки теплоносителя. На двухконтурных АЭС с высокими параметрами пара подобные требования к оборудованию машинного зала не предъявляются.

Экономичность АЭС определяется её основными техническими показателями: единичная мощность реактора, кпд, энергонапряжённость активной зоны, глубина выгорания ядерного горючего, коэффициент использования установленной мощности АЭС за год. С ростом мощности АЭС удельные капиталовложения в неё (стоимость установленного квт) снижаются более резко, чем это имеет место для ТЭС. В этом главная причина стремления к сооружению крупных АЭС с большой единичной мощностью блоков. Для экономики АЭС характерно, что доля топливной составляющей в себестоимости вырабатываемой электроэнергии 30-40% (на ТЭС 60-70%).

Из-за аварии в Чернобыле в 1986 году программа развития атомной энергетики была сокращена. После значительного увеличения производства электроэнергии в 80-е годы темпы роста замедлились, а в 1992-1993 гг. начался спад. При правильной эксплуатации, АЭС – наиболее экологически чистый источник энергии. Их функционирование не приводит к возникновению “парникового” эффекта, выбросам в атмосферу в условиях безаварийной работы, и они не поглощают кислород.

К недостаткам АЭС можно отнести трудности, связанные с захоронением ядерных отходов, катастрофические последствия аварий и тепловое загрязнение используемых водоемов. В нашей стране мощные АЭС расположены: в Центральном и Центрально-Черноземном районах, на Севере, на Северо-Западе, на Урале, в Поволжье и на Северном Кавказе. Новым в атомной энергетике является создание АТЭЦ и АСТ. На АТЭЦ, как и на обычной ТЭЦ, производится тепловая и электрическая энергия, а на АСТ – только тепловая. АТЭЦ действует в поселке Билибино на Чукотке, строятся АСТ.

Единичная мощность ядерных энергоблоков достигла 1500 МВт. В настоящее время считается, что единичная мощность энергоблока АЭС ограничивается не столько техническими соображениями, сколько условиями безопасности при авариях с реакторами.

Действующие в настоящее время АЭС по технологическим требованиям работают главным образом в базовой части графика нагрузки энергосистемы с продолжительностью использования установленной мощности 6500-7000 ч/год.

Технологическая схема АЭС зависит от типа реактора, вида теплоносителя и замедлителя, а также от ряда других факторов. Схема может быть одно­контурной (рис. а), двухконтурной (рис. б) и трехконтурной (рис. в).

Одноконтурная технологическая схема АЭС

Одноконтурная схема с кипящим реактором и графитовым замедлителем типа РБМК-1000 применена на Ленинградской АЭС. Реактор работает в блоке с двумя конденсационными турбинами типа К-500-65/3000 и двумя генераторами мощностью 500 МВт. Кипящий реактор является парогенератором и тем самым предопределяет возможность применения одноконтурной схемы. Начальные параметры насыщенного пара перед турбиной: температура 284°С, давление пара 7,0 МПа. Одноконтурная схема относительно проста, но радиоактивность распространяется на все элементы блока, что усложняет биологическую защиту.

Двухконтурная технологическая схема АЭС

Двухконтурную схему применяют в водо-водяном реакторе типа ВВЭР. В активную зону реактора подается под давлением вода, которая нагревается до температуры 568-598°С при давлении 12,25-15,7 МПа. Энергия теплоносителя используется в парогенераторе для образования насыщенного пара. Второй контур нерадиоактивен. Блок состоит из одной конденсационной турбины мощностью 1000 МВт или двух турбин мощностью по 500 МВт с соответствующими генераторами.

Трехконтурная технологическая схема АЭС

Трехконтурную схему применяют на АЭС с реакторами на быстрых нейтронах с натриевым теплоносителем типа БН-600. Чтобы исключить контакт радиоактивного натрия с водой, сооружают второй контур с нерадиоактивным натрием. Таким образом схема получается трехконтурной. Реактор БН-600 работает в блоке с тремя конденсационными турбинами К-200-130 с начальным давлением пара 13 МПа и температурой 500°С.

При работе АЭС, не потребляющих органическое топливо (уголь, нефть, газ), в атмосферу не выбрасываются окислы серы, азота, углекислый газ; это позволяет снизить «парниковый эффект», ведущий к глобальному изменению климата.

Во многих странах атомные станции уже вырабатывают более половины электроэнергии (во Франции — около 75%, в Бельгии — около 65%, в России — только 12%).

Уроки аварии на Чернобыльской АЭС (апрель 1986 г.) потребовали существенно (во много раз) повысить безопасность АЭС и заставили отказаться от строительства АЭС в густонаселенных и сейсмоактивных районах. Тем не менее с учетом экологической ситуации атомную энергетику следует рассматривать как перспективную.



www.gigavat.com

Отправить ответ

avatar
  Подписаться
Уведомление о
