Схемы включения биполярного транзистора. | MicroTechnics

Итак, третья и заключительная часть повествования о биполярных транзисторах на нашем сайте =) Сегодня мы поговорим об использовании этих замечательных устройств в качестве усилителей, рассмотрим возможные схемы включения биполярного транзистора и их основные преимущества и недостатки. Приступаем!

Схема включения с общей базой.

Эта схема очень хороша при использовании сигналов высоких частот. В принципе для этого такое включение транзистора и используется в первую очередь. Очень большими минусами являются малое входное сопротивление и, конечно же, отсутствие усиления по току. Смотрите сами, на входе у нас ток эмиттера , на выходе .



То есть ток эмиттера больше тока коллектора на небольшую величину тока базы. А это значит, что усиление по току не просто отсутствует, более того, ток на выходе немного меньше тока на входе. Хотя, с другой стороны, эта схема имеет достаточно большой коэффициент передачи по напряжению ) Вот такие вот достоинства и недостатки, продолжаем….

Схема включения биполярного транзистора с общим коллектором

Вот так вот выглядит схема включения биполярного транзистора с общим коллектором. Ничего не напоминает?) Если взглянуть на схему немного под другим углом, то мы узнаем тут нашего старого друга – эмиттерный повторитель. Про него была чуть ли не целая статья (вот она), так что все, что касается этой схемы мы уже там рассмотрели. А нас тем временем ждет наиболее часто используемая схема – с общим эмиттером.

Схема включения биполярного транзистора с общим эмиттером.

Эта схема заслужила популярность своими усилительными свойствами. Из всех схем она дает наибольшее усиление по току и по напряжению, соответственно, велико и увеличение сигнала по мощности. Недостатком схемы является то, что усилительные свойства сильно подвержены влиянию роста температуры и частоты сигнала.

Со всеми схемами познакомились, теперь рассмотрим подробнее последнюю (но не последнюю по значимости) схему усилителя на биполярном транзисторе (с общим эмиттером). Для начала, давайте ее немножко по-другому изобразим:

Тут есть один минус – заземленный эмиттер. При таком включении транзистора на выходе присутствуют нелинейные искажения, с которыми, конечно же, нужно бороться. Нелинейность возникает из-за влияния входного напряжения на напряжение перехода эмиттер-база. Действительно, в цепи эмиттера ничего «лишнего» нету, все входное напряжение оказывается приложенным именно к переходу база-эмиттер. Чтобы справиться с этим явлением, добавим резистор в цепь эмиттера. Таким образом, мы получим

отрицательную обратную связь.

А что же это такое?

Если говорить кратко, то принцип отрицательной обратной связи заключается в том, что какая то часть выходного напряжения передается на вход и вычитается из входного сигнала. Естественно, это приводит к уменьшению коэффициента усиления, поскольку на вход транзистора из-за влияния обратной связи поступит меньшее значение напряжение, чем в отсутствие обратной связи.

И тем не менее, отрицательная обратная связь для нас оказывается очень полезной. Давайте разберемся, каким образом она поможет уменьшить влияние входного напряжения на напряжение между базой и эмиттером.

Итак, пусть обратной связи нет, Увеличение входного сигнала на 0.5 В приводит к такому же росту . Тут все понятно 😉 А теперь добавляем обратную связь! И точно также увеличиваем напряжение на входе на 0.5 В. Вслед за этим возрастает , что приводит к росту тока эмиттера. А рост приводит к росту напряжения на резисторе обратной связи. Казалось бы, что в этом такого? Но ведь это напряжение вычитается из входного! Смотрите, что получилось:

Выросло напряжение на входе – увеличился ток эмиттера – увеличилось напряжение на резисторе отрицательной обратной связи – уменьшилось входное напряжение (из-за вычитания ) – уменьшилось напряжение .

То есть отрицательная обратная связь препятствует изменению напряжения база-эмиттер при изменении входного сигнала.

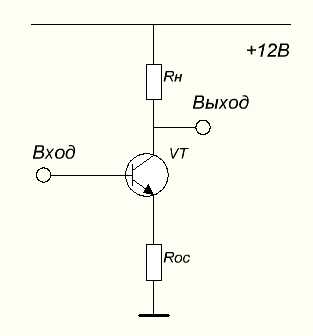

В итоге наша схема усилителя с общим эмиттером пополнилась резистором в цепи эмиттера:

Есть еще одна проблема в нашем усилителе. Если на входе появится отрицательное значение напряжения, то транзистор сразу же закроется (напряжения базы станет меньше напряжения эмиттера и диод база-эмиттер закроется), и на выходе ничего не будет. Это как то не очень хорошо ) Поэтому необходимо создать

смещение. Сделать это можно при помощи делителя следующим образом:

Получили такую красотищу 😉 Если резисторы и равны, то напряжение на каждом из них будет равно 6В (12В / 2). Таким образом, при отсутствии сигнала на входе потенциал базы будет равен +6В. Если на вход придет отрицательное значение, например, -4В, то потенциал базы будет равен +2В, то есть значение положительное и не мешающее нормальной работе транзистора. Вот как полезно создать смещение в цепи базы )

Чем бы еще улучшить нашу схему…

Пусть мы знаем, какой сигнал будем усиливать, то есть знаем его параметры, в частности частоту. Было бы отлично, если бы на входе ничего, кроме полезного усиливаемого сигнала не было. Как это обеспечить? Конечно, же при помощи фильтра высоких частот ) Добавим конденсатор, который в сочетании с резистором смещения образует ФВЧ:

Вот так схема, в которой почти ничего не было, кроме самого транзистора, обросла дополнительными элементами 😉 Пожалуй, на этом и остановимся, скоро будет статья, посвященная практическому расчету усилителя на биполярном транзисторе. В ней мы не только составим принципиальную схему усилителя, но и рассчитаем номиналы всех элементов, а заодно и выберем транзистор, подходящий для наших целей. До скорой встречи! =)

microtechnics.ru

Схемы включения биполярных транзисторов

Транзистор, в схему включают так, что один из его выводов является входным, второй – выходным, а третий – общим для входной и выходной цепей. В зависимости от того, какой электрод является общим, различают три схемы включения транзисторов: ОБ, ОЭ и ОК. Для транзистора n-р-n в схемах включения изменяются лишь полярности напряжений и направление токов. При любой схеме включения транзистора, полярность включения источников питания должна быть выбрана такой, чтоб эмиттерный переход был включен в прямом направлении, а коллекторный – в обратном.

Статические характеристики биполярных транзисторов

Статическим режимом работы транзистора называется режим при отсутствии нагрузки в выходной цепи.

Статическими характеристиками транзисторов называют графически выраженные зависимости напряжения и тока входной цепи (входные ВАХ) и выходной цепи (выходные ВАХ). Вид характеристик зависит от способа включения транзистора.

Характеристики транзистора, включенного по схеме об

Входной характеристикой является зависимость:

IЭ = f(UЭБ) при UКБ = const (а).

Выходной характеристикой является зависимость:

IК = f(UКБ) при IЭ = const (б).



Статические характеристики биполярного транзистора, включенного по схеме ОБ. Выходные ВАХ имеют три характерные области: 1 – сильная зависимость Iк от UКБ; 2 – слабая зависимость Iк от UКБ; 3 – пробой коллекторного перехода. Особенностью характеристик в области 2 является их небольшой подъем при увеличении напряжения UКБ.

Характеристики транзистора, включённого по схеме оэ:

Входной характеристикой является зависимость:

IБ = f(UБЭ) при UКЭ = const (б).

Выходной характеристикой является зависимость:

IК = f(UКЭ) при IБ = const (а).

Режим работы биполярного транзистора

Транзистор может работать в трех режимах в зависимости от напряжения на его переходах. При работе в активном режиме на эмиттерном переходе напряжение прямое, а на коллекторном – обратное.

 Режим отсечки, или запирания, достигается подачей обратного напряжения на оба перехода (оба р-n- перехода закрыты).

Если же на обоих переходах напряжение прямое (оба р-n- перехода открыты), то транзистор работает в режиме насыщения. В режиме отсечки и режиме насыщения управление транзистором почти отсутствует. В активном режиме такое управление осуществляется наиболее эффективно, причем транзистор может выполнять функции активного элемента электрической схемы – усиление, генерация.

Усилительный каскад на биполярном транзисторе

Наибольшее применение находит схема включения транзистора по схеме с общим эмиттером. Основными элементами схемы являются источник питания Ек, управляемый элемент – транзистор VT и резистор Rк. Эти элементы образуют выходную цепь усилительного каскада, в которой за счет протекания управляемого тока создается усиленное переменное напряжение на выходе схемы. Другие элементы схемы выполняют вспомогательную роль. Конденсатор Ср является разделительным. При отсутствии этого конденсатора в цепи источника входного сигнала создавался бы постоянный ток от источника питания Ек.

Резистор RБ, включенный в цепь базы, обеспечивает работу транзистора при отсутствии входного сигнала. Режим покоя обеспечивается током базы покоя IБ = Ек/RБ. С помощью резистора Rк создается выходное напряжение. Rк выполняет функцию создания изменяющегося напряжения в выходной цепи за счет протекания в ней тока, управляемого по цепи базы.

Для коллекторной цепи усилительного каскада можно записать следующее уравнение электрического состояния:

Ек = Uкэ + IкRк,

сумма падения напряжения на резисторе Rк и напряжения коллектор-эмиттер Uкэ транзистора всегда равна постоянной величине – ЭДС источника питания Ек.

Процесс усиления основывается на преобразовании энергии источника постоянного напряжения Ек в энергию переменного напряжения в выходной цепи за счет изменения сопротивления управляемого элемента (транзистора) по закону, задаваемого входным сигналом.

5)Что такое полевой транзистор? Какие виды бывают?

Полевой транзистор (ПТ) – полупроводниковый прибор, в котором ре-

гулирование тока осуществляется изменением проводимости проводящего

канала с помощью поперечного электрического поля. В отличие от биполяр-

ного ток полевого транзистора обусловлен потоком основных носителей.

Электроды полевого транзистора называют истоком (И), стоком (С) и

затвором (З). Управляющее напряжение прикладывается между затвором и ис-

током. От напряжения между затвором и истоком зависит проводимость кана-

ла, следовательно, и величина тока. Таким образом, полевой транзистор можно

рассматривать как источник тока, управляемый напряжением затвор-исток. Ес-

ли амплитуда изменения управляющего сигнала достаточно велика, сопротив-

ление канала может изменяться в очень больших пределах. В этом случае поле-

вой транзистор можно использовать в качестве электронного ключа.

По конструкции полевые транзисторы можно разбить на две группы:

-с управляющим p–n-переходом;

-с металлическим затвором, изолированным от канала диэлектриком.

Транзисторы второго вида называют МДП-транзисторами (металл –

диэлектрик – полупроводник). В большинстве случаев диэлектриком является

двуокись кремния SiO2, поэтому обычно используется название МОП-

транзисторы (металл – окисел – полупроводник). В современных МОП-

транзисторах для изготовления затвора часто используется поликристаллический

кремний. Однако название МОП-транзистор используют и для таких приборов.

Проводимость канала полевого транзистора может быть электронной

или дырочной. Если канал имеет электронную проводимость, то транзистор

называют n-канальным. Транзисторы с каналами, имеющими дырочную про-

водимость, называют p-канальными. В МОП- транзисторах канал может быть

обеднён носителями или обогащён ими. Таким образом, понятие «полевой

транзистор» объединяет шесть различных видов полупроводниковых прибо-

ров.

МОП-транзисторы находят широкое применение в современной электро-

нике. В ряде областей, в том числе в цифровой электронике, они почти полно-

стью вытеснили биполярные транзисторы. Это объясняется следующими при-229

чинами. Во-первых, полевые транзисторы имеют высокое входное сопротивле-

ние и обеспечивают малое потребление энергии. Во-вторых, МОП-транзисторы

занимают на кристалле интегральной схемы значительно меньшую площадь,

чем биполярные. Поэтому плотность компоновки элементов в МОП-

интегральных схемах значительно выше. В-третьих, технологии производства

интегральных схем на МОП-транзисторах требуют меньшего числа операций,

чем технологии изготовления ИС на биполярных транзисторах.

6)Что такое стабилитрон? Объясните принцип его работы. Нарисуйте его вольт-амперные характеристики.

Стабилитронами называют полупроводниковые диоды, использующие особенность обратной ветви вольтамперной характеристики на участке пробоя изменяться в широком диапазоне изменения токов при сравнительно небольшом отклонении напряжения. Это свойство широко используется при создании специальных устройств – стабилизаторов напряжения.

Напряжение пробоя стабилитрона зависит от ширины р-n-перехода, которая определяется удельным сопротивлением материала полупроводника. Поэтому существует определенная зависимость пробивного напряжения (т. е. напряжения стабилизации) от концентрации примесей.

Низковольтные стабилитроны выполняют на основе сильно легированного кремния. Ширина р-n-перехода в этом случае получается очень маленькой, а напряженность электрического поля потенциального барьера – очень большой, что создает условия для возникновения туннельного пробоя. При большой ширине р-n-перехода пробой носит лавинный характер.

Вольт-амперная характеристика стабилитрона представлена на рис. 6.1 Рабочий ток стабилитрона (его обратный ток) не должен превышать максимально допустимого значения во избежание перегрева полупроводниковой структуры и выхода его из строя.

Рис. 6.1. Конструкция корпуса (а), вольт-амперная характеристика и условное графическое обозначение стабилитрона

Существенной особенностью стабилитрона является зависимость его напряжения стабилизации от температуры. В сильно легированных полупроводниках вероятность туннельного пробоя с увеличением температуры возрастает. Поэтому напряжение стабилизации у таких стабилитронов при нагревании уменьшается, т. е. они имеют отрицательный температурный коэффициент напряжения стабилизации (ТКН)

.

(2.4)

В слабо легированных полупроводниках при увеличении температуры уменьшается длина свободного пробега носителей, что приводит к увеличению порогового значения напряжения, при котором начинается лавинный пробой. Такие стабилитроны имеют положительный ТКН. (рис. 6.2).

Рис. 6.2. Температурная зависимость вольт-амперной характеристика стабилитрона

Для устранения этого недостатка и создания термокомпенсированных стабилитронов последовательно в цепь стабилитрона включают обычные диоды в прямом направлении. Как известно, у обычных диодов в прямом направлении падение напряжения на р-n-переходе при нагревании уменьшается. И если последовательно со стабилитроном (рис. 6.3) включить диодов в прямом направлении, где , (– изменение прямого падения напряжения на диоде при нагревании отдо), то можно почти полностью компенсировать температурную погрешность стабилитрона.

Рис. 6.3. Термокомпенсация стабилитрона

Основные параметры стабилитронов:

  1. Напряжение стабилизации – напряжение на стабилитроне при про-текании через него тока стабилизации;

  2. Ток стабилизации – значение постоянного тока, протекающего через стабидитрон в режиме стабилизации;

  3. Дифференциальное сопротивление стабилитрона – дифференциальное сопротивление при заданном значении тока стабилизации, т. е.;

  4. Температурный коэффициент напряжения стабилизации – отношение относительного изменения напряжения стабилизации стабилитрона к абсолютному изменению температуры окружающей среды при постоянном значении тока стабилизации:;

Предельные параметры стабилитронов:

  1. Минимально допустимый ток стабилизации – наименьший ток через стабилитрон, при котором напряжение стабилизации находится в заданных пределах;

  2. Максимально допустимый ток стабилизации – наибольший ток через стабилитрон, при котором напряжение стабилизациинаходится в заданных пределах, а температура перехода не выше допустимой;

  3. Максимально допустимая рассеиваемая мощность – мощность, при которой не возникает теплового пробоя перехода.

studfiles.net

Принцип работы и схема биполярного транзистора.

Всем доброго времени суток! Мы продолжаем изучать основы электроники и сегодня пришло время разобраться как работает транзистор и что это вообще за зверь такой. Сразу отметим, что они делятся на два больших класса – биполярные и полевые, так вот в этой статье речь пойдет о биполярных. Полевые пока немного подождут, но и до них мы доберемся 😉

Итак, понеслась..

Биполярный транзистор является одним из самых важных и основных активных компонентов. Основная цель работы биполярного транзистора заключается в увеличении сигнала по мощности. Естественно, мощность не может появиться просто из воздуха, законы физики никто не отменял, поэтому в транзисторе увеличение мощности входного сигнала достигается за счет внешнего источника питания. Еще раз повторюсь и уточню, что усиление заключается именно в увеличении мощности, в отличие от трансформатора, который может усиливать по напряжению, но при этом происходит ослабление тока, и мощность на выходе равна мощности на входе.

Двигаемся дальше) Биполярники бывают двух типов – n-p-n и p-n-p. Какого бы типа не был биполярный транзистор, он имеет три вывода (электрода), которые называются – коллектор, эмиттер и база.

Схема биполярного транзистора:

:

Мы будем все обсуждать на примере n-p-n БТ, но в принципе для p-n-p все правила и законы точно такие же, но надо учитывать, что полярности напряжений должны быть изменены на противоположные.

Переходы база-эмиттер и база-коллектор представляют собой не что иное, как диоды (вот, кстати, статья о диодах), и в обычном рабочем режиме диод база-эмиттер открыт, а диод база-коллектор закрыт. Это может показаться не очень логичным, но это действительно так, просто БТ так устроен =) Давайте посмотрим на визуальное представление схемы биполярного транзистора в виде комбинации пары диодов:

Теперь, представляя немного принцип работы биполярного транзистора, и, глядя на его диодную модель, составим основные правила его работы. Как уже упоминалось, диод база-эмиттер должен быть открыт, а, следовательно, напряжение на базе должно превышать напряжение на эмиттере на значение прямого напряжения диода (0.6 – 0.8 В). Таким образом,



Кстати, совсем забыл уточнить. Когда мы говорим «напряжение на коллекторе/ эмиттере/ базе», то подразумевается напряжение на соответствующем электроде, взятое по отношению к потенциалу земли(!). Ну и, соответственно, если мы говорим о напряжении Uбэ, например, то имеется в виду напряжение между базой и эмиттером, то же самое относится к и .

Возвращаемся обратно к работе биполярного транзистора )

С диодом база-эмиттер разобрались, теперь диод коллектор-база. Он должен быть смещен в обратном направлении для нормальной работы транзистора, поэтому потенциал коллектора должен быть более положительным, чем потенциал базы (для p-n-p полярности должны быть противоположными).

Таким образом, если выполнены эти условия, то биполярный транзистор находится в режиме нормальной работы, при котором ток коллектора:



Величина – это коэффициент усиления по току. Вот мы и пришли к основному принципу работы транзистора, а именно: большой ток коллектора управляется небольшим значением тока базы.

С устройством БТ разобрались, уделили внимание схеме биполярного транзистора, давайте теперь рассмотрим парочку схем посложнее, чтобы лучше понять, в чем заключается суть работы биполярного транзистора )

Схема ключа на биполярном транзисторе.


Вот такая вот несложная, но безумно полезная схема! Будем разбираться, как она работает.

Пусть нагрузка у нас потребляет ток 100 мА при 12 В. Если на входе у нас ничего нету, то потенциал базы равен потенциалу эмиттера и равен нулю. При таком раскладе у нас диод база-эмиттер закрыт и, следовательно, тока на выходе тоже нет. Транзистор тут находится в режиме отсечки (это значит, что оба перехода – база-коллектор и база-эмиттер – закрыты).

Подаем на вход положительное напряжение (ну, например, с ножки контроллера) и сразу же начинается движуха 😉 Напряжение на базе составит около 0.6 В (диод база-эмиттер открыт) и в схеме начинает протекать ток базы. И к чему же это приведет? А вот к чему. Так как диод база-эмиттер открыт, а диод база-коллектор закрыт, то БТ находится в режиме усиления, а значит, через нагрузку потечет коллекторный ток. Соответственно, на нагрузке появится напряжение. А это в свою очередь приведет к тому, что напряжение на коллекторе будет уменьшаться (смотрите сами, напряжение коллектора + напряжение на нагрузке в сумме должны составлять 12 В, если увеличивается одно из этих значений, второе уменьшается, чистая математика =) ). В итоге, когда ток коллектора увеличится до 100мА, падение напряжения на нагрузке составит около 12В (таковы параметры нагрузки у нас), и соответственно напряжение на коллекторе станет меньше, чем на базе. А это значит, что диод база-коллектор откроется и биполярный транзистор перейдет в режим насыщения (оба диода открыты), и дальнейшего роста тока не будет происходить.

Короче, пока на входе ничего нет – режим отсечки, подаем сигнал, транзистор, очень быстро минуя режим усиления, переходит в режим насыщения. В этом и заключается принцип работы биполярного транзистора в качестве ключа.

Есть тут, кстати, еще одна важная фишка. Пусть, к примеру, резистор в цепи базы имеет сопротивление 1кОм. Пусть на базу подается 10 В. Тогда на этом резисторе будет напряжение 9.4В (10В минус прямое напряжение диода база-эмиттер). Рассчитаем ток базы – делим 9.4В на 1кОм и получаем 9.4мА. Пусть коэффициент усиления транзистора равен 50. Находим коллекторный ток: 9.4мА * 50 = 470мА. Вот такой получили расчет. Вроде бы все верно, но на самом деле все совсем не так и таким образом рассчитывать нельзя! Давайте разбираться, в чем тут ошибка.

Вспоминаем, что при значении тока коллектора 100мА напряжение на нем становится мало относительно базы и биполярный транзистор насыщается. А значит дальнейшего роста тока быть не может! Таким образом, рассчитанные 470 миллиампер на нагрузке мы не увидим, просто образуется так называемый избыток тока базы.

Обсудили мы сегодня суть работы биполярного транзистора, его схему. Хотел я еще рассказать в этой статье про эмиттерный повторитель, но как то получилось объемно, а про повторитель надо поговорить обстоятельно и обширно, так что через пару дней в новой статье обязательно вернемся к биполярникам. До скорой встречи, следите за новостями =)

P.S. Вот все статьи про биполярный транзистор – ссылка

microtechnics.ru

Лекция № 6 -Биполярные транзисторы

    Транзистор – это усилительный элемент. Он усиливает слабую энергию подаваемого на него сигнала за счет энергии дополнительного источника питания.

    Пример. Все мы ездили хоть раз на поезде, на электричке или, хотя бы, на трамвае. Когда поезд тормозит, всегда слышно характерное шипение. Это работает пневматический привод тормозов. Иными словами, сжатый воздух идет от бака к тормозам. Тормозные колодки подключены к поршню. Когда на поршень начинает давить сжатый воздух – поршень движется вперед и прижимает колодки плотно к колесу. Поезд тормозит. А отчего воздух начинает поступать на поршень? Вероятно, так хочет машинист. Он открывает у себя в кабине вентиль, и воздух идет. Все просто!

Небольшая поясняющая картинка:

       Теперь зададимся вопросом, а смог бы машинист остановить поезд, если бы тормозной рычаг был непосредственно связан с тормозными колодками? Наверно, нет. Каким бы силачом он не был, остановить поезд человеку не под силу. А сжатый воздух делает это запросто, достаточно лишь открыть вентиль.

     Итог: машинист тратит маленькую энергию на то, чтоб нажать тормозной рычаг. Открывается клапан, и мощный поток сжатого воздуха, с много большей энергией, прижимает тормозные колодки. То есть, клапан можно назвать усилительным элементом, который усиливает слабую энергию, затрачиваемую человеком за счет сильной энергии сжатого воздуха.

 В транзисторе все абсолютно так же. Только через него проходит не сжатый воздух, а электрический ток.





(Москатов Е. А. Книга «Электронная техника. Начало»)

   Транзисторами называют полупроводниковые приборы, которые располагают не менее чем тремя выводами и в определённых обстоятельствах могут усиливать мощность, преобразовывать сигнал, или генерировать колебания. Различных видов транзисторов много – это полевые (униполярные) и биполярные транзисторы, биполярные транзисторы с изолированным затвором и однопереходные (двухбазовые) транзисторы, фототранзисторы и другие.

  Усилительные каскады, выполненные на транзисторах, требуют небольшого напряжения питания величиной всего в несколько вольт, а КПД может достигать нескольких десятков процентов. Транзисторы по сравнению с электронными лампами обладают большей экономичностью, низким энергопотреблением, длительным временем наработки на отказ, малой массой и габаритами, высокой механической прочностью. К недостаткам транзисторов следует отнести невысокую радиационную стойкость, невозможность работы при температуре полупроводникового кристалла из кремния значительно выше 125 °C и прочее.

  Транзисторы классифицируют по материалу полупроводника, подразделяя на германиевые, кремниевые, из арсенида галлия и прочие.

  Биполярные транзисторы, у которых две из трёх областей имеют дырочный тип проводимости, называют транзисторами с прямой проводимостью, или структуры p-n-p. А биполярные транзисторы, у которых две из трёх областей имеют электронный тип проводимости, называют транзисторами с обратной проводимостью, или структуры n-p-n.

  ;Рассматриваемые приборы, которые не способны усиливать сигнал с частотой более 3 МГц, называют низкочастотными транзисторами. Приборы, которые могут усиливать сигнал с частотой более 3 МГц, но менее 30 МГц, называют среднечастотными транзисторами. А транзисторы, которые допускают усиление сигнала с частотой, превышающей 30 МГц, называют высокочастотными, а позволяющие работать на ещё большей частоте (выше 300 МГц) называют сверхвысокочастотными.

  Если компоненты не могут обеспечить мощность рассеяния, превышающую 0,3 Вт, то такие транзисторы называют маломощными. Приборы, которые имеют рассеиваемую мощность более 0,3 Вт, но менее 3 Вт, называют транзисторами средней мощности. А транзисторы, мощность рассеяния которых превышает 3 Вт, называют мощными транзисторам



 Для изготовления дискретного биполярного транзистора необходим полупроводник электронного или дырочного типов проводимости, именуемый, как и вывод от него, базой, который, например, методом сплавления или диффузии легируют акцепторными примесями так, чтобы по обе стороны от базы были выполнены зоны с противоположными типами проводимостей. Это отражено на упрощённой конструкции сплавного биполярного транзистора, приведённой на рис. 4.1.

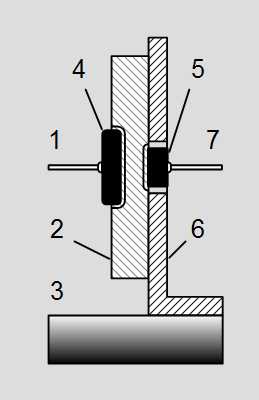

 На рисунке цифрами обозначены:

1 – коллектор;

2 – база транзистора, например, образованная кристаллом германия или кремния;

3 – основание компонента;

4, 5 – вплавленные в кристалл примеси, например, индия или алюминия;

6 – кристаллодержатель;

7 – эмиттер.

 Кристалл полупроводника, образующий базу транзистора, в данном случае механически прикреплён и электрически соединён с металлической пластинкой, приваренной к стенке компонента. Толщина базы обычно не превышает нескольких микрон. На рисунке видно, что эмиттерная область имеет меньшую площадь, чем коллекторная. Между базой и коллектором лежит коллекторный переход, а между базой и эмиттером – эмиттерный переход. В области базы транзистора концентрация носителей заряда чрезвычайно низка, а, следовательно, её проводимость очень мала. В области коллектора концентрация и проводимость намного больше, чем в области базы, а в области эмиттера несколько выше, чем в области коллектора. Таким образом, концентрации носителей зарядов в областях транзисторов существенно отличаются.

 Усиление или генерация колебаний транзисторами связана с инжекцией носителей зарядов обоих типов. Те компоненты, в которых перемещение носителей зарядов возникает по большей части за счёт диффузии, называют диффузионными транзисторами, а если за счёт дрейфа – то дрейфовыми транзисторами.

 В диффузионных транзисторах неосновные носители заряда проходят область базы за счёт теплового движения. Чтобы диффузионный транзистор мог обладать высокой граничной частотой усиления, необходимо выполнить область базы как можно меньшей толщины, однако в результате этого её сопротивление будет велико. Если попробовать увеличить её проводимость благодаря легированию, то возрастёт ёмкость коллекторного перехода, что ухудшит частотные свойства транзистора.

 В дрейфовых транзисторах создают такое неравномерное распределение примесей в области базы, чтобы концентрация примеси в зоне прилегания базы к эмиттеру была ориентировочно от 2-х до 4-х порядков выше, чем в зоне прилегания базы к коллектору. Благодаря этому неосновные носители заряда будут быстрее преодолевать базу под действием укоряющего поля коллекторного перехода, что позволяет дрейфовым транзисторам иметь более высокую граничную частоту усиления сигнала, чем диффузионным транзисторам. А сопротивление области базы мало даже при небольшой её толщине благодаря легированию места прилегания базы к эмиттеру. Некоторые дрейфовые транзисторы предназначены для усиления и генерации СВЧ сигналов и могут работать на частотах в несколько десятков гигагерц.

Изучим принцип усиления биполярного транзистора, для чего обратимся к рисунку 4.2, на котором изображено движение носителей заряда в транзисторе p-n-p структуры, включённом по схеме с общей базой. На нём протяжённости областей отражены без соблюдения масштаба и реальных размеров.





 На рисунке знаком плюса, обведённого в кружок, показаны дырки, а знаком обведённого в кружок минуса – электроны. В связи с тем, что в работе компонента участвуют и электроны, и дырки, такой транзистор именуют биполярным. Выводы база-эмиттер транзистора будем считать входом каскада, а выводы база-коллектор – его выходом.

 Благодаря включению двух источников питания переход база-коллектор закрыт, а переход база-эмиттер открыт. Из-за этого по переходу база-эмиттер будет течь эмиттерный ток, порождённый движением преимущественно электронов. Он течёт по цепи от положительного полюса источника питания база-эмиттер, по резистору R1, от области эмиттера транзистора к области базы, а затем к отрицательному полюсу этого же источника питания. Резистор R1 символизирует внутреннее сопротивление источника сигнала. Направление протекания тока символически стрелками отражено на рисунке. Эффективность инжекции характеризует коэффициент инжекции. В данном случае он равен отношению тока эмиттера, вызванного движением только основных носителей заряда, к полному току эмиттера, обусловленному миграцией и дырок, и электронов. Область базы обогащается инжектируемыми носителями заряда, которые в области эмиттера были основными, а в области базы стали неосновными. Поле коллекторного перехода является ускоряющим для попавших в область базы носителей зарядов, и это поле их втягивает в коллекторный переход. Происходит их рекомбинация с основными носителями заряда области базы. Однако она незначительна в связи с тем, что толщина области базы много меньше, чем двух других областей, и электроны почти беспрепятственно преодолевают область базы и оказываются в области коллектора, в которой они вновь станут основными носителями заряда. Успевшие рекомбинировать электроны вызывают протекание небольшого тока через вывод базы транзистора, который называют рекомбинационным. Рекомбинация некоторого количества носителей заряда в области базы происходит постоянно до тех пор, пока каскад не будет обесточен, так как электроны будут всё время поступать от положительного полюса источника питания база-эмиттер. Обогащение области коллектора носителями заряда, которые в ней будут основными, приводит к протеканию коллекторного тока транзистора. Он течёт по цепи от положительного полюса источника питания база-коллектор, по области базы, затем по области коллектора, по нагрузочному резистору R2, к отрицательному полюсу источника питания. Очевидно, что даже незначительное изменение напряжения база-эмиттер вызывает существенно большее изменение напряжения база-коллектор и, отдавая небольшую мощность управляющего сигнала, поданного на базу транзистора, можно управлять многократно большей мощностью нагрузки. Следовательно, рассматриваемый каскад может осуществить усиление сигнала по напряжению. Ток эмиттера транзистора при любом варианте включения последнего равен сумме токов коллектора и базы.

 Амплитуду тока коллектора транзистора можно вычислить по формуле:

Iк = Iэ • h21б + Iкбо,

где Iэ – ток эмиттера, А;

h21б или α – дифференциальный коэффициент передачи тока, который поступает в коллектор из эмиттера. Он равен отношению изменения тока коллектора к изменению тока эмиттера при фиксированных значениях температуры, напряжения база-коллектор и прочего: h21б = ΔIк / ΔIэ.

Iкбо – обратный ток коллектора транзистора, А.

Кроме того, ток коллектора транзистора допустимо найти согласно выражению:

Iк = Iб • h21э + Iкэо,



где Iб – ток базы, А;

h21э или β – это дифференциальный коэффициент передачи тока базы, соответствующий включению транзистора по схеме с общем эмиттером. Коэффициент h21э равен отношению приращения тока коллектора к приращению тока базы: h21э = ΔIк / ΔIб;

Iкэо – обратный ток коллектора при включении транзистора по схеме с общим эмиттером, А.

 Коэффициенты h21э и h21б связаны друг с другом соотношением:

h21э = h21б / (1 – h21б).

 Рассмотренный дифференциальный коэффициент передачи эмиттерного тока h21б относят к одному из основных параметров транзистора. Коэффициент передачи тока эмиттера в описанном каскаде близок к единице и h21б обычно составляет от 0,94 до 0,999. Это означает, что усилительный каскад с транзистором, включённым по схеме с общей базой, не даёт усиления по току. Коэффициент усиления сигнала по мощности равен произведению коэффициентов усилений сигнала по току и по напряжению. Следовательно, данный каскад даёт чуть меньшее усиление по мощности, чем по напряжению.

 Для усиления сигналов любые транзисторные каскады тратят энергии источников питания, к которым подключены, и при этом всегда теряют часть энергии, и мощности потерь вызывают тепловыделения в компонентах.



Схема включения транзистора с общим эмиттером

  Между базой и эмиттером транзистора, включённого по схеме с общим эмиттером, подсоединяют источник сигнала, а к коллектору – нагрузку. К эмиттеру транзистора подключают полюсы одинаковых знаков источников питания. Входным током каскада выступает ток базы транзистора, а выходным током – ток коллектора. Это показано на рис. 4.3, на примере включения в электрическую цепь биполярного p-n-p транзистора.





  На практике обходятся одним источником питания, а не двумя. Направление протекания тока по выводам транзистора дано на рисунке. Включение n-p-n транзистора совершенно аналогично включению p-n-p транзистора, однако в данном случае придётся поменять полярность обоих источников питания.





   Коэффициент усиления каскада равен отношению тока коллектора к току базы и обычно может достигать от десятков до нескольких сотен. Транзистор, включённый по схеме с общим эмиттером, теоретически может дать максимальное усиление сигнала по мощности, относительно других вариантов включения транзистора. Входное сопротивление рассматриваемого каскада, равное отношению напряжения база-эмиттер к току базы, лежит в пределах от сотен до тысяч ом. Это меньше, чем у каскада с транзистором, подсоединённым по схеме с общим коллектором. Выходной сигнал каскада с общим эмиттером обладает фазовым сдвигом в 180° относительно входного сигнала. Флюктуации температуры оказывают значительное влияние на режим работы транзистора, включённого по схеме с общим эмиттером, и поэтому следует применять специальные цепи температурной стабилизации. В связи с тем, что сопротивление коллекторного перехода транзистора в рассмотренном каскаде выше, чем в каскаде с общей базой, то необходимо больше времени на рекомбинацию носителей заряда, а, следовательно, каскад с общим эмиттером обладает худшим частотным свойством.



Схема включения транзистора с общим коллектором

  К эмиттеру транзистора, включённого по схеме с общим коллектором, подсоединяют нагрузку, на базу подают входной сигнал. Входным током каскада является ток базы транзистора, а выходным током – ток эмиттера. Это отражено на рис. 4.5, на котором изображена схема включения биполярного p-n-p транзистора.





  С нагрузочного резистора, включённого последовательно с выводом эмиттера, снимают выходной сигнал. Вход каскада обладает высоким сопротивлением, обычно от десятых долей мегаома до нескольких мегаом из-за того, что коллекторный переход транзистора заперт. А выходное сопротивление каскада – напротив, мало, что позволяет использовать такие каскады для согласования предшествующего каскада с нагрузкой. Каскад с транзистором, включённым по схеме с общим коллектором, не усиливает напряжение, но усиливает ток (обычно в 10 … 100 раз). Фаза входного напряжения сигнала, подаваемого на каскад, совпадает с фазой выходного напряжения, т.е. отсутствует его инверсия. Именно из-за сохранения фазы входного и выходного сигнала каскад с общим коллектором носит другое название – эмиттерного повторителя. Температурные и частотные свойства эмиттерного повторителя хуже, чем у каскада, в котором транзистор подключён по схеме с общей базой.



Схема включения транзистора с общей базой

В каскаде, собранном по схеме с общей базой, напряжение входного сигнала подают между эмиттером и базой транзистора, а выходное напряжение снимают с выводов коллектор-база. Включение транзистора p-n-p структуры по схеме с общей базой приведено на рис. 4.6.





   В данном случае эмиттерный переход компонента открыт и велика его проводимость. Входное сопротивление каскада невелико и обычно лежит в пределах от единиц до сотни ом, что относят к недостатку описываемого включения транзистора. Кроме того, для функционирования каскада с транзистором, включённым по схеме с общей базой, необходимо два отдельных источника питания, а коэффициент усиления каскада по току меньше единицы. Коэффициент усиления каскада по напряжению часто достигает от десятков до нескольких сотен раз.

   К достоинствам нужно отнести возможность функционирования каскада на существенно более высокой частоте по сравнению с двумя другими вариантами включения транзистора, и слабое влияние на работу каскада флюктуаций температуры. Именно поэтому каскады с транзисторами, включёнными по схеме с общей базой, часто используют для усиления высокочастотных сигналов.



Биполярные фототранзисторы

   Фототранзистором называют транзистор, чувствительный к облучающему его световому потоку. Обычно дискретный фототранзистор по конструкции похож на дискретный транзистор, с тем отличием, что в герметичном корпусе фототранзистора есть окно, например, из стекла или прозрачной специальной пластмассы, через которое излучение попадает на область базы фототранзистора. Включение фототранзистора в электрическую цепь таково, что к эмиттеру подключают положительный полюс внешнего источника питания, к коллектору подсоединяют нагрузочный резистор, к которому в свою очередь подключают отрицательный полюс источника питания. При облучении области базы происходит генерация носителей зарядов. Наибольшая концентрация основных носителей заряда будет в базе, что приведёт к открытию фототранзистора, а неосновные носители заряда будут мигрировать в коллекторный переход. Следовательно, облучение фототранзистора приводит к увеличению тока его коллектора. Чем больше будет освещённость области базы, тем существенней станет ток коллектора фототранзистора. Таким образом, фототранзистором можно управлять и как обычным биполярным транзистором, варьируя током базы, и как светочувствительным прибором. К важным параметрам фототранзистора относят темновой ток, ток при освещении и интегральную чувствительность. Темновой ток – это ток коллектора при отсутствии облучения. Ток при освещении – ток коллектора при наличии облучения. Интегральная чувствительность – это отношение силы тока коллектора у подключённого фототранзистора к величине светового потока.

   Фототранзисторы применяют в оптронах, устройствах автоматики и телеуправления, в приборах уличного освещения и пр.





Влияние частоты на усилительные свойства биполярных транзисторов

Известно, что чем выше частота сигнала, поступающего на вход транзисторного каскада, тем меньше коэффициент усиления по току. Основной вклад в снижение усилительных свойств нужно отнести к барьерной ёмкости и отставанию переменных токов коллектора от эмиттера на время, необходимое для диффузии носителей заряда в области базы. Кроме того, ёмкости между корпусом и выводами транзистора пагубно влияют на усилительные свойства прибора.

Коллекторный переход транзистора обладает высоким сопротивлением. Повышение частоты приводит к снижению реактивной ёмкости коллекторного перехода, что приводит к его существенному шунтированию и ухудшению усилительных свойств каскада.

Носители заряда преодолевают область базы и рекомбинируют за небольшой конечный интервал времени, исчисляемый десятками наносекунд. Чем выше будет частота, тем существенней станет запаздывание носителей заряда. На постоянном токе сдвиг фаз между токами коллектора и эмиттера транзистора равен нулю, а полный ток базы минимален. На высокой частоте между переменными токами коллектора и эмиттера транзистора возникнет сдвиг фаз, которого не было на постоянном токе. При этом полный ток базы транзистора на высокой частоте много больше полного тока базы на низкой частоте и, тем более, на постоянном токе. Повышение тока базы для получения заданного фиксированного тока коллектора означает уменьшение коэффициента усиления транзистора по току.

Чтобы повысить граничную частоту усиления транзистора, необходимо выполнить область базы как можно меньшей толщины, повысить скорость прохождения через неё неосновных носителей зарядов, уменьшить ёмкость корпуса и выводов транзистора и прочее.



Влияние температуры на режимы работы биполярных транзисторов

  Чтобы германиевый транзистор не вышел из строя, температура его кристалла должна быть меньше примерно 70 °C, кремниевого транзистора – меньше 125 … 150 °C, а арсенид-галлиевого транзистора – меньше 150 … 200 °C. Введение легирующих добавок несколько корректирует максимально допустимую температуру кристалла, а некоторые специально сконструированные транзисторы выдерживают и более высокую температуру. Так, согласно справочным данным, кремниевый биполярный транзистор КТ921В был разработан для применения в геофизической аппаратуре при температуре корпуса компонента не более +200 °C. При существенно более высокой температуре транзистора он испортится из-за необратимой перестройки кристаллической решётки. Нагрев биполярных транзисторов вызывает увеличения проводимости области базы и обратного тока коллектора.

   При повышении температуры корпуса транзистора от 20 °C до 60 °C обратный ток коллектора обычно может возрасти до шести раз. Следовательно, флюктуации температуры оказывают очень существенное влияние на функционирование транзисторного каскада, вызывая значительные изменения режима его работы. Чтобы флюктуация температуры не привела, допустим, к возникновению автогенерации каскада, предназначенного для усиления, или другим вредным последствиям, необходимо применять цепи термостабилизации режимов работы транзисторов.



1-el.umi.ru

Биполярные транзисторы. Характеристики и схемы соединений

Открытие полупроводников позволило создать не только диоды и тиристоры, но и тоже не менее популярные усилительные устройства – транзисторы. Они активно применяются в электронике и схемотехнике, а также современный прогресс позволил применять их и в силовой электронике. Более подробно мы рассмотрим биполярные транзисторы в этой статье.

Содержание:

Структура и принцип работы транзистора

В отличии от тиристоров и диодов, транзистор имеет двух переходную структуру. Она может быть двух видов – p-n-p проводимость, в которой по средине расположен полупроводник с электронной проводимостью, а по бокам с дырочной. Схема ниже:

Или же n-p-n:

Каждый из этих переходов имеет особенности обычных диодов. Если к левому переходу приложить напряжение в прямом направлении (положительный потенциал к р-полупроводнику, а негативный к n-полупроводнику), то в левом переходе появится прямой ток. Основные носители начнут переходить с левого полупроводника в средний, где они станут уже не основными. Если же к правому переходу приложить напряжение обратной полярности, то основные носители не будут создавать ток. При этом будет существовать только ток, который создается неосновными носителями. Но если в средней зоне появится значительное количество неосновных носителей за счет диффузии через левый переход, то и в правом переходе ток возрастет. Таким образом можно регулировать ток правого перехода, изменением его в левом переходе. Средний полупроводник зовут базой (на схеме Б), тот, к которому напряжение приложено в прямом направлении – эмиттером (на схеме Е), а в обратном – коллектором (К). На рисунках выше показаны обозначение транзисторов на принципиальных схемах. Вывод эмиттера показан стрелкой. Поскольку в работе транзистора принимают участия носители обеих знаков – его называют биполярным.

Основные носители эмиттера, что проникают в базу, создают ток коллектора Iк, но некоторая их часть (примерно 1-2%) отправляется в базу. Все три тока подчиняются первому закону Кирхгофа IE =Iб+Iк. если такое выражение справедливо для токов, то оно будет справедливо и для его приращений  ∆IE =∆Iб+∆Iк.

Схемы соединения транзисторов

Существует три схемы соединения транзистора: с общей базой, с общим эмиттером и коллектором соответственно. Рассмотрим детальней каждую из них.

Общая база

Схема будет выглядеть так:

В данном случае входным током будет IЕ, а выходным IК. Коэффициентом усиления называют зависимость приращения тока коллектора от тока эмиттера и он имеет вид h21б=  ∆Iк/∆IE. Поскольку ∆IE =∆Iб+∆Iк, то h21б<1. Обычно h21б= 0,98÷0,99, поскольку Iб составляет 1-2% от IE.

Вольт-амперная характеристика транзистора при отсутствии тока эмиттера представляет собой обратную характеристику диода (между коллектором и базой напряжение обратной полярности). Если создать ток между эмиттером и базой, возрастет ток (будем обозначать далее как I) коллектора. При различных значениях IЕ будут различные значения вольт-амперных характеристик транзистора, которые создают, так называемое семейство характеристик транзистора, которые приведены ниже:

Зависимость I от приложенного между ним и базой напряжения (входная характеристика транзистора) представляет собой ничто иное  как прямую ветку характеристику диода. Также на I эмиттера оказывает влияние и напряжение между коллектором и базой и чем оно выше, тем сильнее характеристика смещается влево, как показано на рисунке ниже:

Но данное смещение наблюдается только в промежутке от 0 до 10 В, при увеличении напряжений характеристики смещаться не будут. Поскольку большинство транзисторов работают при UК>10 В, то входную характеристику считают независимой от входного напряжения.

Схема с общим эмиттером

Такая схема включения дает реальное усиление выходного тока I. Схема ниже:

Коэффициент усиления это как и раньше отношение выходного I к входному, но теперь входным будет IБ, так что получим:

Если учесть что h21б= 0,98÷0,99; имеем h21Е= 50÷98, что значительно выше единицы. Это главное преимущество этой схемы.

Вольтамперные характеристики схемы с общим эмиттером ОЭ напоминают те, что соответствуют схеме с общей базой ОБ, но расположены в первом квадранте и показаны ниже:

Здесь имеем два p-n перехода с потенциальным барьером, электрические поля в которых направлены встречно и взаимно компенсируются, поэтому при UК=0, коллекторный I не возникает. Характеристики будут смещаться относительно IБ, который в данном случае будет входным.

Входная характеристика практически такая же, как и для схемы с ОБ, так как соответствует одному и тому же переходу, но из-за того, что полярность входного напряжения относительно коллекторного в этой схеме противоположная, характеристика при росте UК смещается вправо и показана ниже:

И здесь она при UК>10 В от дальнейшего возрастания UК не зависит.

Для расчета и анализа усилителей необходимо использовать эквивалентную схему транзистора. Ее можно создать исходя из эквивалентной схемы диода. Поскольку транзистор являет собой два диода, совмещенных в одном корпусе, то эмиттерный переход будет находится под прямым напряжением. Чтоб учесть смещение входной характеристики в зависимости от входного напряжения коллектора, источник Е выразим как h12БUК, пропорциональным UK. Сопротивление эмиттерного перехода обозначим как h11Б. схема будет иметь следующий вид:


Схема с общим коллектором

Эта схема практически ничем не отличается от эмиттерной и ее эквивалентная схема может быть такой же. Но тому, что выходные (вольтамперные) характеристики практически горизонтальные, их пересечения с горизонтальной осью найти практически невозможно. Как известно из курса электротехники последовательное включение резистора с источником напряжения можно заменить на параллельное соединение резистора с источником тока, величина которого найдется как ордината точки пересечения характеристики с осью токов. Поскольку выходная характеристика будет смещаться относительно IЕ, учтем это путем введения источника тока h21БIЕ, пропорционально входному IЕ. Наклон выходной характеристики определит нам проводимость коллекторного перехода, которая имеет обозначение h22Б. Построенная таким образом схема будет полностью соответствовать эквивалентной схеме транзистора:

Буква Б в данном случае указывает на то, что данная схема соответствует соединению с общей базой ОБ.

Применив к левой части второй закон Кирхгофа, а к правой первый, получим:

Оба эти уравнения создают так называемую систему гибридных параметров, чем и обосновывается буква h. Если выписать все коэффициенты уравнений (параметры) в таблицу (определитель), то первый цифровой  индекс будет указывать на номер строки, а второй на номер столбца. При этом двое из этих параметров – коэффициент усиления тока h21Б и коэффициент обратной связи по напряжению h21Б размерности не имеют. Входное сопротивление h11Б, измеряется в омах, а выходная проводимость h22Б в сименсах.

Также для схемы с ОЭ существует такая  же система параметров и подобная эквивалентная схема:

Различие между схемами состоит в том, что вместо буквы Б использована буква Е. Уравнения для этой системы будут иметь вид:

На практике считается что h12Б= h12Э=0, поскольку при UК>10 В смена коллекторного напряжения на выходную характеристику не влияет. Между параметрами различных схем соединений существуют следующие зависимости:


Мощность транзисторов

Все изготовляемые транзисторы разделяют на три основных группы по мощности, которая может быть выделена на коллекторе и равна произведению тока на напряжение, что приложено к коллектору:

  • Транзисторы малой мощности, их мощность лежит в пределах 0<PK<0,3 Вт;
  • Транзисторы средней мощности – их пределы 0,3 Вт< PK< 1,5 Вт;
  • Мощные транзисторы РК больше 1,5 В.

Мощность ограничивается граничной температурой, при превышении которой может произойти тепловой пробой.

Конструктивные особенности биполярных транзисторов

На самом деле конструктивное оформление биполярных транзисторов довольно разнообразно. Давайте рассмотрим конструкцию этих элементов на примере транзистора, показанного ниже:

На массивном металлическом основании 4 размещают кристалл полупроводника 1, который имеет, к примеру, электронную проводимость. На противоположной стороне кристалла относительно грани сделаны две напайки 2 и 3 например с индию, под которым будут создаваться зоны с дырочной проводимостью. Один из этих элементов будет коллектором, а второй эмиттером – сам кристалл базой. Для всех элементов реализованы выводы, а вся конструкция накрыта корпусом во избежание механических повреждений и попадания влажности. Металлическая основа 4 отводит тепло от устройства. В более мощных устройствах могут применять радиаторы, для более высокой теплоотдачи.

elenergi.ru

Биполярный транзистор. Принцип действия, конструкция и схема включения :: SYL.ru

Общее описание

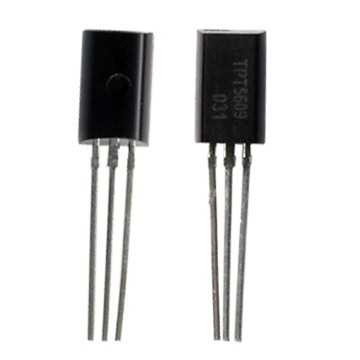

Биполярный транзистор представляет собой электропреобразовательный прибор полупроводникового типа, предназначенный для усиления мощности сигналов и состоящий из трех зон с чередующимися типами электропроводимости. Благодаря своей универсальности, такие устройства сегодня широко используются в разнообразных усилителях, импульсных приборах и генераторах. Первый биполярный транзистор был точечного типа и характеризовался недостаточной устойчивостью работы. В настоящее время выпускаются и применяются биполярные транзисторы плоскостного типа, которые отличаются гораздо большей надежностью и широкими функциональными возможностями.

Структура биполярных транзисторов

Данное устройство состоит из трех полупроводниковых областей (электродов). Две крайние из них имеют одинаковый тип электропроводимости, а средняя – противоположный им. Такое строение называют n-p-n-структурой. В электрическую схему биполярный транзистор включается посредством внешних выводов своих электродов. Характерной особенностью данного устройства являются разные размеры его крайних областей. Меньшая из них, называемая эмиттером, выполняет функцию создания мощного потока носителей электрического заряда (электронов), который пронизывает всю структуру устройства. Поэтому основной характеристикой эмиттера является высокая степень его легирования. Другая крайняя зона транзистора данного типа – коллектор – предназначается для сбора эмитируемого потока, что обусловливает его большие размеры в транзисторной структуре. Средняя область, в свою очередь, называется базовой.

Типы и принцип работы

Транзистор биполярный может быть изготовлен по различным технологиям – методом сплавления, диффузии и прочими, что в значительной степени определяет технические характеристики устройства. Что же касается материала, из которого изготавливаются подобные устройства, то для создания трехслойной структуры используются кремниевые или германиевые пластины. Электрод базовой части всегда смещен в сторону эмиттера, что придает устройству некоторую асимметричность. Ширина средней части, которая зависит от частот, на которых работает транзистор, может варьироваться в определенных пределах. Чем ниже частота устройства, тем шире его база. Работа устройства основана на управлении движением носителей заряда в соответствии с приложенными к его переходам напряжениями.

Схема включения

Наибольшее применение нашла такая схема, по которой производится включение транзистора данного типа с общим эмиттерным выводом. Основными элементами этой схемы служат источник питания, сам транзистор и резисторный компонент. Этими элементами образуется цепь линейного каскада, где за счет протекания управляемых токов на выходе схемы образовывается усиленное напряжение переменного характера. Все прочие элементы такой цепи играют сугубо вспомогательную роль. Например, конденсатор выполняет разделительную функцию. При отсутствии этого элемента цепь источника входящего сигнала характеризовалась бы постоянным током от источника питания. В большинстве электрических схем биполярный транзистор применяется в качестве четырехполюсного компонента. Иначе говоря – как устройство, имеющее по два входных и выходных вывода. Поскольку транзисторы такого типа имеют только три контакта, для применения данных устройств в качестве четырехполюсников нужно один из контактов сделать совместным. Как правило, таковым делается эмиттерный электрод. Поэтому часто применяется биполярный транзистор с общим эмиттером.

www.syl.ru

Эквивалентная схема биполярного транзистора | Практическая электроника

Прочитали прошлую статью? Ну если да, то поехали дальше.

Итак, как же нам распознать биполярный транзистор среди кучи радиоэлементов, имеющих схожий корпус? Давайте рассмотрим еще раз его внутреннюю структуру. Для транзистора прямой проводимости она будет выглядеть так:

а для транзистора обратной проводимости вот так:

А знаете что? Давайте-ка резанём серединный слой пополам… Предположим, мы взяли тонкий-тонкий ножик и разделили полупроводник базы на две части.

Итак, рисуночки у нас становятся такими:

для транзистора прямой проводимости

для транзистора обратной проводимости

Вот этот или вот этот участок транзистора вам ничего не напоминает?

Едрить-колотить! Так ведь это же  диод!

Так что тогда  получается? Что транзистор тупо состоит из двух диодов??? Грубо говоря, дорогие читатели, так оно и есть ;-).

Значит, схемотехнически мы можем транзистор нарисовать как два диода. Итак, что у нас тогда получиться? Для транзистора прямой проводимости:



схема будет выглядеть вот так:

а для транзистора обратной проводимости

вот так:

Все элементарно и просто, господа! Итак, мы с вами узнали, что схемотехнически транзистор можно заменить как два диода, которые соединены катодами или анодами. А проверять диоды мы с вами умеем без проблем, не так ли? Кто подзабыл, читаем статью Как проверить диод мультиметром.

Приступаем к «практической электронике» 😉

У нас имеются два транзистора. Стоп! А с чего мы взяли что это вообще транзисторы?

Внимательно смотрим на них и видим какие то буквы и цифры. КТ815Б и КТ814Б. Блин, снизу еще какие-то цифры. Во дела! Ладно, ничего страшного. Для этого открываем яндекс или гугл и вбиваем первую строчку названия транзистора. Получается вбиваем «КТ815Б» и рядышком пишем незамысловатое слово «даташит» или на буржуйский манер «datasheet». Качаем документацию на этот радиоэлемент и узнаем что это такое и что он из себя представляет. А вот я и даташит на него нашел ——> вот он. Теперь я знаю, что это транзистор N-P-N структуры, а также знаю расположение его выводов 😉  И еще знаю, что вам лень его качать, поэтому вот вам скрины:

Вон сколько сразу можно узнать!

А вот и вторая страничка даташита:

Здесь мы видим уже тот же самый транзистор, но в другом корпусе.  У нас же на фото транзистор в корпусе КТ-27. Видите цифры на выводах транзистора? Смотрим в  табличку и узнаем где какой вывод ;-). Значит на фото у нас выводы идут таким образом:

Теперь рассмотрим другой транзистор:

Из даташита транзистора КТ815Б мы узнали, что у него есть комплиментарная пара: транзистор КТ814

Комплиментарная пара для кого-либо транзистора – это транзистор точно с такими же характеристиками и параметрами, НО у него просто-напросто другая проводимость. Это значит, что транзистор КТ815 у нас обратной проводимости, то есть N-P-N, а КТ814 прямой проводимости, то есть P-N-P 😉 Справедливо также и обратное: для транзистора КТ814 комплиментарной парой является транзистор КТ815 ! Короче говоря, зеркальные братья-близнецы. Также самой популярной комплиментарной парой транзисторов в Советском Союзе были транзисторы КТ315 и КТ361.

Обратите внимание на даташит транзистора КТ814:

Берем наш знаменитый мультиметр, цепляем щупы-крокодилы  и ставим на значок «прозвонка»

Будем проверять транзистор КТ815. Так как он структуры N-P-N, следовательно, его можно схемотехнически заменить вот на такую диодную схему:

Вспоминаем распиновку нашего транзистора:

Как мы помним, диод пропускает постоянный ток только в одном направлении. Проверяем первый диод транзистора. Для этого ставим на базу плюс, на эмиттер минус:

Видим падение напряжения при прямом включении на P-N переходе в милливольтах.

Меняем щупы местами. То есть на базу подаем минус, а на эмиттер – плюс:

Единичка, значит первый диод транзистора исправен.

Проверяем второй диод транзистора. Ставим на базу плюс, а на коллектор – минус:

Видим падение напряжения на P-N переходе. Все гуд.

Меняем щупы местами:

Мультик показывает единичку. Все ОК. Второй диод тоже в полном здравии. Значит транзистор в полной боевой готовности!

Ну что, теперь проверим комплиментарный транзистор – КТ814 ;-).Его диодная схема будет выглядеть уже по другому, так как он у нас прямой проводимости:

Здесь так же проверяем два диода. Для этого ставим минус на базу, а на эммитер – плюс:

Ишь ты какое число). Падение напряжения на P-N переходе. Все ОК.

Меняем так же местами щупы:

Единичка – все ОК.

Проверяем второй диод транзистора точно так же. Для этого на базу также ставим минус, а на коллектор – плюс:

Опять видим падение напряжения при прямом включении на P-N переходе.

Меняем щупы местами:

Единичка – гуд!

КТ814 у нас тоже полностью жив и здоров! Все те же самые операции я ещё описал в статье Как проверить биполярный транзистор мультиметром.

Но постойте-ка…  Так что же это получается? Соединив простые диоды, как на рисунках выше, мы можем получить транзистор? А вот кукиш! 🙂 Весь прикол заключается в том, что в транзисторах оба P-N перехода расположены очень близко к друг другу, поэтому между ними возникает взаимодействие. Взаимодействие эти двух P-N переходов называют транзисторным эффектом. Именно поэтому биполярный транзистор обладает усилительными свойствами.

Итак, сделаем глубокомысленные выводы.

Транзистор схемотически можно заменить двумя диодами, но если спаять два диода и «сделать» из них транзистора, то ничего не получится. Почему? Читаем  здесь. Для того, чтобы узнать, живой ли у нас транзистор и можно ли его паять в схему, достаточно проверить целостность этих двух диодов. Ну и для определения эмиттера, базы и коллектора надо скачать даташит на исследуемый транзистор или копаться в бумажных справочниках (с появлением интернета, не помню, когда в последний раз открывал справочник).

P.S. Во я удод! Слово «эмиттер» пишется не с двумя «мм» , а с двумя «тт». Косяк за мной…  Рисунки переправлять лень).

Продолжение——->



<——-Предыдущая статья



www.ruselectronic.com

Оставить комментарий
