CAD системы: что это такое, расшифровка аббревиатуры и особенности программ

С увеличением роли строительства, дизайна, инженерии и моделирования для общества, возросла нагрузка на людей соответствующих профессий. Для облегчения их работы было разработано компьютерное обеспечение, выполняющее стандартный набор действий за человека, с целью экономии энергоресурсов и времени.

Первые системы были разработаны в 1970-х годах и умели чертить и создавать модели на плоскости. 40 лет спустя, усовершенствованные приложения могут даже составлять пакеты документов по тематикам на основе конструкторских и технологических данных по объектам. В этой статье мы расскажем о том, что такое программа системы CAD, как она работает, каковы ее особенности и где она применяется.

3D-моделирование и визуализация, поддержка внешних приложений, интерфейсов .Net/VBA/ZRX и все возможности стандартной версии

3D-моделирование и визуализация, поддержка внешних приложений, интерфейсов .Net/VBA/ZRX и все возможности стандартной версии. Срок действия лицензии – 1год.

Базовый САПР. Поддержка форматов DWG, DGN

Базовый САПР. Поддержка форматов DWG, DGN

CAD и CAM системы: что это такое

Платформы помогают при работе с чертежами, графиками и списками, связанными со строительством и дизайном-проектированием. Разработка в электронном виде позволяет делать правки, которые не отразятся на макете, ведь при печати будет виден лишь последний вариант. Плюсом является повышение продуктивности, ведь пока происходит автоматизированная работа, человек может выполнять следующий этап, ускоряя время выполнения задачи. Качество разработанных графиков, документов и моделей высокое, поскольку процесс машинального выполнения не раз совершенствовался опытными специалистами.

Преимуществом КАДа является уменьшение себестоимости производства. Если средства, затраченные на выполнение плана, остаются, то они уходят в пользу компании, ее работников и на закупку новейших версий продукции. По окончанию разработки объемной модели, платформа выдает перечень материалов, из которых изготовление было бы выгоднее и удобнее. Ноутбук или ПК могут находиться в любой точке мира, однако процесс производства не будет зависеть от геолокации.

Большинство фирм отдает предпочтение системам, которые работают быстро, качественно, имеют понятный и удобный интерфейс, но при этом недорого стоят. Одним из сайтов, пользующимся популярностью у строителей и инженеров, где можно найти такую платформу, является ZWSOFT. На этой странице вы сможете подобрать устраивающий вас по цене и функционалу аналог автокада. Современные CAD системы – это совокупность мощностей, которые осуществляют исполнение основных задач инженерии и дизайна.

В них входят:

• Создание трехмерных (объемных) моделей.
• Разработка чертежей и графиков по алгоритмам, внесенным в базу.
• Составление документации по стандартной схеме, где происходит выявление характеристик по объектам.

Благодаря САПРу оптимизируется работа во многих фундаментальных направлениях, повышающих уровень жизни. Например, в архитектуре и строительстве приложения такого типа подходят для планирования и детализации внешнего и внутреннего вида зданий. Типовые постройки сдаются быстрее заявленного срока, ведь разработки готовы заранее. Для большинства компаний, чья работа зависит от массивных чертежей и шаблонов, регламентировано наличие CAD для каждого уполномоченного сотрудника.

Особенности CAD систем

Обеспечение может иметь различия и по набору расширений для выполнения задач разного уровня сложности. О наполнении пакета системы можно почитать в инструкции от производителя. К каждому типу с фиксированной периодичностью выпускаются дополнения, вносящие новые процедуры и корректирующие работу платформы.

Можно разделить функционал программ для инженеров и дизайнеров по следующим критериям:

• Сложность модели, которую необходимо создать.
• Количество модулей при производстве макета.
• Тип разрабатываемого объекта.
• Объем трехмерной детали и количество уровней в структуре исполнения.
• Степень автоматизации процесса черчения, производства документов и макетов.
• Вид документов и объем информации, переработанной для их заполнения.
• Цельность процесса производства. Если продукт был сделан не за один запуск программы, требуется либо система большей мощности, либо повторное использование. Последнее противоречит цели использования КАДа – экономии ресурсов.

Универсальным является софт, объединяющий в себе комплексный и интегрированный функционалы. Компании отдают предпочтение им, ведь они подходят для всех сотрудников. Чаще уполномоченные представители фирм заказывают пакеты программ на сайте zwsoft.ru, где опытные сотрудники консультируют клиентов при наличии вопросов и представляют виды программ с их функционалом. Посетители сайта видят обновление версий платформ, а затем принимают решение о том, какой лучше купить.

Существуют платные и бесплатные системы, обновленные версии делятся на такие же подвиды. Вопросы от клиентов и посетителей собраны в разделе «Форум», где ведется диалог между разработчиками и пользователями. Разнообразие профессий, которым необходима автоматизация на начальном этапе работы, велико. Дизайнеры, строители, математики, инженеры, архитекторы, медики, программисты, технологи – всем необходимы узко специализированные платформы, позволяющие работать в определенной сфере.

В каждый тип КАД систем включается набор задач, выполнение которых ускоряет работу человека определенного рода занятий. САПР разрабатывают программисты совместно со специалистами разных областей, на которые рассчитаны узкопрофильные версии приложения. Существует несколько типов таких систем, и разнообразие CAD программ помогает ответить на вопрос о том, что это такое.

• Для математиков и строителей подходят платформы, в которых автоматически происходит геометрическое моделирование. Можно настроить функцию 3D Modeling, если решение задачи этого требует.
• Для этих же специалистов существует усложненная программа с большим набором автоматизации. Двухмерное и трехмерное проектирование может быть подкреплено документацией, данные по которой берутся из характеристик объектов.
• Для архитекторов, дизайнеров и инженеров разработано создание чертежей и дальнейшее проектирование по ним.
• Существует возможность сохранения и печати электронного шаблона на бумаге любого размера.
• Для программистов созданы средства CAE, облегчающие анализ ПО и устранение неполадок в работе операционной системы.
• Для технологов существует специальный набор настроек CAD и САПР, позволяющий контролировать технологическую подготовку процесса производства тех или иных продуктов. Программа автоматически составляет отчет, куда включается процентное соотношение ошибок и успешно выполненных норм.

Подробнее остановимся на системах, которые используют врачи для анализа заболеваний и общего состояния организма

Программы КАД в медицине

Отдельным семейством платформ являются CAD/CAM системы, ориентированные на анализ здоровья человека. Без них невозможно обойтись при создании искусственного органа или заполнения форм бланков регистрации пациента. Принцип работы такого софта следующий:

• Создание трехмерной модели в электронном виде.
• Проверка ошибок и общий анализ объекта.
• Изготовление протеза на фрезерном блоке.

Стоматологи пользуются программой чаще и продуктивнее. Неудовлетворительное состояние зубов может привести к инфекционным заболеваниям полости рта или всего организма, поэтому необходимо как можно скорее воздействовать на источник проблемы. Быстрая работа автоматизированного оборудования позволяет сократить сроки обслуживания клиента. Экономия времени больного является частью заботы о нем со стороны медицинского учреждения. Иногда результаты анализов и слепки появляются в день обращения в поликлинику, то есть он сразу идет с ними к своему врачу и проблема решается в течение нескольких часов.

Преимущества использования дантистами CAD следующие:

• Быстрое и безошибочное создание слепка. Поскольку работа механизирована, исключается человеческий фактор и ошибки по невнимательности персонала.
• Сохранение каркаса в базе данных в электронном виде. Функция позволяет в дальнейшем создать отчет по объекту.
• Возможность внесения доктором корректировок. При необходимости, зубной врач может поправить деталь слепка по желанию клиента. Например, если делается каркас для создания брекетов, а у пациента есть дополнительные пожелания.

Разработаны специальные станки, оборудованные числовым программным управлением, что реализует возможность создания слепков и коронок за считанные минуты. ЧПУ получает информацию от КАД и отливает объект по чертежу с учетом всех внесенных правок. Благодаря CAD была усовершенствован принцип создания коронок. Макет может быть изготовлен из оксида циркония. Этот материал не вызывает аллергических реакций и отличается высокой биосовместимостью. Импланты выглядят более естественными, ведь специалист может выбрать подходящий оттенок. Цвет будет учитываться при покрытии искусственного зуба керамической массой. Софт может предложить использование других материалов, например, хром, пластмассу, воск, титан. С медицинской и практической точек зрения наиболее подходящим по всем параметрам является оксид циркония.

Что обозначает аббревиатура CAD

В государственных стандартах и учебниках по проектированию чаще встречается аббревиатура САПР, которую можно истолковать как «Система автоматизации проектных работ». В документах можно найти толкование «Система автоматизированного проектирования», но эта формулировка применима не только к программному обеспечению, то есть не соответствует сути работы. Для перевода САПР на английский язык зачастую используется аббревиатура CAD. По ГОСТу это словосочетание приводится как стандартизированный англоязычный эквивалент термина «автоматизированное проектирование». Но КАД системы не полностью автоматизированы, для установления команд в 65% случаев требуются действия со стороны человека.

Полная автоматизация происходит лишь на немногих платформах и относится к нетрудным, прописанным в базе, действиям. С этой точки зрения, аббревиатура САПР подобрана некорректно. В расшифровке CAD, CAM, CAE легко ошибиться и запутаться, необходимо усвоить, что все эти приложения разработаны с целью помочь при проектировании и контроле за модулями производства.

Международная классификация CAD, CAE, CAM

Согласно современной классификации системы делятся на:

• Позволяющие создать трехмерную модель объекта в электронном виде. Благодаря им появилась возможность разобрать процесс создания на фазы: от чертежа до производства. Эти обеспечения называются КАД.
• Отображающие электронное описание предмета. Технология собирает данные о модели на протяжении всего ее существования: от проектирования до продажи и уничтожения. Обобщенное наименование таких платформ – CAE, эти приложения используются во всех отраслях торговли и промышленности.
• Чертежные автоматизированные конструкции, появившиеся еще в 70-х гг. Именно их создание стало точкой отсчета в развитии автоматизированной помощи работникам определенных родов деятельности. Приспособления, с помощью которых проводятся простейшие операции, программисты определяют как CAM системы.

Такое четкое разделение помогает ориентироваться на всемирном рынке компьютерного обеспечения. При выпуске программы, изготовитель указывает тип CAD, согласно общепринятой международной классификации. Закупщик может ознакомиться с документами и понять, к какому поколению относится определенный продукт, какая польза от него будет на производстве. Мы разобрались в том, что такое КАД системы и какую роль они играют в оптимизации современного рабочего процесса. Руководители компаний, понимающие, что экономия средств и времени может снизить себестоимость, активно закупают программы CAD.

www.zwsoft.ru

Что такое CAD CAM системы программирования

Программирование станков с ЧПУ

Станки с числовым программным управлением можно программировать тремя способами:

• Ручным;
• С помощью пульта;
• Используя CAD и CAM системы.

Неавтоматизированное программирование

Ручное или неавтоматизированное программирование станков ЧПУ является самым примитивным и используется для производства несложных деталей на опытном и не массовом производстве. Также ручное программирование остается базовым в обучении технологов программистов ЧПУ.

Пульт УЧПУ

Это метод прост и поэтому наиболее популярен на производстве. Суть его в программировании станков ЧПУ с интерфейса  («клавы» и монитора), смонтированного на стойке станка.

Автоматизированное программирование

На производстве сложных изделий и деталей, используются продвинутые методы программирования ЧПУ, относящиеся к автоматизированным. Они носят названия CAD CAM системы.

Что такое CAD CAM системы

Аббревиатура CAD в английской версии означает, computeraideddesign. CAM, то же английская аббревиатура рас шифруемая, как computeraidedmanufacturing. В русском языке все это создавалось и обозначалось, как САПР — системы автоматизированного программирования.

На современном этапе программирования станков, системы программирования станков с числовым программным управлением чаще называют CAD/CAM системами.

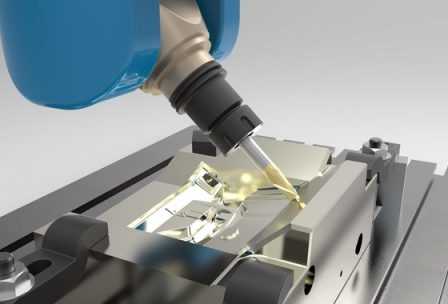

CAD CAM система это компьютерная технология, созданная и используемая для программирования производства и изготовления рабочих документов этого производства. Семейство CAD CAM программ применяется для создания проектов изделий и деталей на производстве, в том числе для станков ЧПУ.

По технологии, сначала в CAD создаются модели изделия,  которые собираются в сборки. Потом эти модели используются в CAM для создания траекторий движения инструментов ЧПУ. Используя созданную программу, станок производит нужную деталь.

Программирование сложных деталей

В том то и прелесть ЧПУ, что на них можно быстро и точно производить сложные и даже сложнейшие изделия и детали. Для таких производств, где используются много осевые станки ЧПУ, применяется более сложная система программирования под названием Autodesk PowerMill. Приобрести программное обеспечение Autodesk PowerMill вы можете на сайте https://www.pointcad.ru/product/autodesk-powermill.

Это CAM система сложного программирования станков ЧПУ с много осевой фрезерной обработкой. Используется тысячами предприятий по всему миру. Включает все возможные сценарии обработки, что значительно снижает время производства и качество изделия.

Продукты Autodesk используются для создания 2D и 3D моделей и проектов, для 3D-визуализации производства и деталей, электротехнического и комплексного проектирования.

Применяются продукты Autodesk практически во всех отраслях промышленности.

©ehto.ru

Похожие статьи:

ehto.ru

Что такое CAD? | KV.by

Эту аббревиатуру можно встретить в компьютерной и околокомпьютерной литературе достаточно часто. Она обозначает целую отрасль, очень важную часть того, что сегодня принято называть информационными технологиями. Кроме того, это одна из немногих аббревиатур, для которых придуман адекватный и повсеместно используемый русскоязычный эквивалент именно в виде аббревиатуры.

Итак, что же такое CAD? По-английски это означает “Computer-aided design”, что на русский язык обыкновенно переводится как “Система автоматизированного проектирования” и для краткости записывается как САПР. За этими умными словами скрывается программный продукт, предназначенный для создания чертежей и технической документации для них. Впрочем, стоит отметить, что современные CAD-системы имеют дело с чем-то большим, чем просто формы инженерных объектов. Сегодня в САПРе проектировщик может задать параметры материалов, из которых изготавливаются те или иные объекты, и проанализировать работу создаваемых моделей. Таким образом, современные CAD-системы одновременно включают в себя черты смежных систем классов CAM и CAE. CAM расшифровывается как “Computer-aided manufacturing”, т.е. системы автоматизированного производства и прототипирования деталей, а CAE – как “Computer-aided engineering”, системы автоматизации инженерных расчётов и анализа. Как правило, русский термин САПР включает в себя и CAD, и CAM, и CAE и, таким образом, не является строгим аналогом англоязычного термина CAD.

САПР-системы используются очень широко во всех областях техники, поскольку их применение способствует снижению затрат на проектирование различных объектов, кроме денежных затрат уменьшаются и затраты временные. Во многом это стало возможным благодаря мощным средствам визуализации, которые современные САПР-системы предлагают своему пользователю. На заре CAD’ов задачи, выполняемые сегодня с помощью визуальных сред, решались путём создания специализированных программ на Fortran’е. Впрочем, не стоит думать, что современный пользователь CAD-систем полностью избавлен от необходимости иметь познания в области программирования.

В настоящее время существует масса различных CAD-систем, предназначенных для использования в различных областях инженерной деятельности. Существует также масса специализированных изданий, посвящённых различным аспектам использования САПР-систем.

Вадим СТАНКЕВИЧ

www.kv.by

что такое системы автоматизированного проектирования, история создания, программное обеспечение для САПР, состав и структура, виды и области применения

Редкий инженер предпочитает бумажные чертежи электронным. Старый дедовский способ занимает гораздо больше времени и допускает погрешности в построении и расчетах. Поэтому большинство предприятий перешли на компьютерные технологии. Расходы на установку систем и обучение сотрудников полностью окупилось результативностью и качеством работы с компьютером. К тому же, такой подход позволяет вести всю документацию в цифровом виде и обеспечивает удобство сообщения с другими компаниями и дочерними предприятиями.

Чтобы понять, что такое САПР и для чего он нужен в работе, узнаем, как расшифровывается аббревиатура программы – это система автоматизированного проектирования. В этой статье мы узнаем, как появилось и развивалось это программное обеспечение, какие возможности оно открывает для конструирования, и чем отличаются его разновидности.

История создания САПР

Англоязычный вариант названия – CAD, то есть Computer Aided Design. Изначально разработчики добивались плотного взаимодействия человеческих ресурсов и возможностей электронно-вычислительных машин. Путь достижения этой цели короток – существование платформ не длится и полвека. Условно весь период развития можно разбить на три части:

• 1970-е годы. В это время появилась уверенность, что проектирование теоретически подвергается компьютеризации. Сфера деятельности машины была невелика, в основном упор делался на возможности автоматического черчения. Такие программы получили название САЧ.
• 1980-е годы ознаменовались появлением микрокомпьютеров, поэтому все силы уходили на создание систем для них. Также этот период положил начало объемному 3D-моделированию с возможностью передачи данных.
• 1990-е годы окончили формирование базовых понятий САПРа и устранения ошибок и погрешностей. В частности, было убрано препятствие при передаче файла в одном формате на другую компьютерную систему. Когда производители пришли к единому образцу, применение платформы стало доступнее и популярнее.

С тех пор создатели только совершенствуют модели, укомплектовывают новыми функциями и облегчают работу с ними.

Можно назвать следующие ступени эволюции программы:

• работа с радиотехникой и электроникой на примитивном уровне в США, 50-е – начало 60-х годов;
• схематическое конструирование радиоэлектроники и интегральных схем в СССР, 60-е годы;
• первый шаг в развитии автоматизированного машиностроения – создание графической системы «Sketchpad» ученым Сазерлендом в 1963 г.;
• появление кривых линий и моделей неправильной формы – 1970 г.;
• в 1982 году увидел свет первый продукт компании «Autodesk» – AutoCAD, ставший первым и самым популярным САПРом для инженера.

С этого момента все производители программного обеспечения пытаются превзойти по качеству первоначальный вариант, нужно отметить, что качество некоторых аналогов Автокада уже завоевало почетное место на компьютерном рынке. Альтернативой распространенной платформе является продукт компании ZWSOFT – ZWCAD. Это новейшие технологии в сочетании с классикой систем автоматического проектирования: удобный дизайн, совместимость с форматами других программ, широкие возможности расчета, конструирования и проверки продукта в работе. Невысокая цена в сочетании с отличным качеством делает платформу востребованной во всем мире, тем более, что она переведена на многие языки. Компания предлагает возможность бесплатно протестировать пробный пакет, тем самым давая инженерам шанс «распробовать» аналог Автокада.
Мы много говорили о пользе автоматического проектирования, в чем именно она состоит?

Базовый САПР. Поддержка форматов DWG, DGN

Просмотрщик 3D-моделей различных форматов c функциями редактирования и добавления комментариев

Проектирование наружных инженерных сетей : водоснабжения, канализации, газоснабжения, теплоснабжения.

Мощный арсенал средств кадастрового инженера, стандарты Росреестра, гибкость выбора исходных данных и форматов вывода.

Возможности и области применения САПР

Основная цель разработки платформы – это повышение эффективности труда инженеров с помощью обеспечения взаимодействия с электронно-вычислительными машинами. Оно достигается следующими факторами:

• облегчается процесс конструирования для сотрудников всех отраслей;
• уменьшаются сроки завершения проектов в целом;
• сокращается начальная стоимость работы проектирования за счет устранения издержек и оплаты многочасового труда работников;
• улучшается качество готового продукта и каждого отдельного этапа;
• практически убирается статья расходов на тестирование изделий и устранение погрешностей.
• Такой результат достигается за счет ряда достоинств автоматизации:
• обширная и доступная информационная база, заложенная в структуре программы;
• автоматический сбор и классификация всех сопутствующих документов;
• возможность системы параллельного конструирования и, соответственно, предоставления объема работ на текущий момент моделирования;
• заложенная в программе библиотека готовых решений;
• режим проверки и испытаний готового продукта путем математического моделирования;
• подбор и предложение максимально выгодных методов моделирования при минимизации расходов;
• сбор и классификация информации для наиболее выгодного управления предприятием.



Состав и структура САПР

Это обширная система, которая, не смотря на перевод, не полностью соответствует аббревиатуре CAD. В русскоязычный термин входят три базовых понятия:

• CAE (Computer-aided engineering) – программа инженерного анализа, осуществляющая расчет данных.
• CAD (Computer-Aided Design) – этап собственно проектирования и построения схем.
• CAM (Computer-aided manufacturing) – модуль по управлению результатами деятельности двух предыдущих устройств.

На деле все три технологии взаимодействуют и дают возможности в одной программе осуществлять полный цикл конструирования объектов любой сложности.

Для создания САПРа были привлечены технологии из разных сфер:

• основы телекоммуникаций;
• методы вычислительных сетей;
• широкое математическое обеспечение: от способов вычисления и статистики до элементов искусственного разума;
• компьютерные технологии для обслуживания популярных операционных систем и основных языков программирования.

Система автоматизированного проектирования САПР – это программа, которая базируется на двух основных подсистемах: проектирование и обслуживание. С помощью первой осуществляется само построение схем, чертежей. Вторая служит для управления первой.

Вот основные составляющие модули:

• Построение двумерных систем и геометрическое 3D-моделирование.
• DesPM – Design Process Management – управление процессом конструирования.
• PDM — Product Data Management – организация и оптимизация заложенных данных.
• Диалоговый модуль – дает возможность эффективного общения пользователя с программой.
• Совокупность технических средств – измерительные приборы и инвентарь для построения.
• Математическая база, включающая в себя алгоритмы решения проблем и функции преображения данных.
• Информационное обеспечение – энциклопедический набор знаний, к которому имеет доступ пользователь.
• Языковая надстройка с возможностью перевода текста.
• Базовая совокупность средств, необходимых при стандартных ситуациях проектирования.

Классификация САПР

Можно разделять все виды программ согласно следующим критериям:

1. по отраслевому назначению;
2. по цели использования;
3. по масштабам;
4. по форме основной подсистемы.

Разновидности ПО в зависимости от отрасли

• MCAD – mechanical CAD – это сфера машиностроения любой сложности: от ракетных установок и автомобилей до примитивного тостера;
• EDA или electronic CAD – это группа радиоэлектронных разработок, необходимая для разработки как целого проекта, так и его элементов: микросхем, плат и других деталей.
• AEC СAD или CAAD – программное обеспечение для архитекторов и строителей. Используется для возведения зданий, строительства дорог и элементов инфраструктуры любой сложности.

Классификация по цели использования

Она повторяет три составляющих классического САПРа:

• CAD – отвечает за проектирование и создание чертежей;
• CAE – модуль для автоматических подсчетов и аналитических процессов;
• CAM – подготовка производства и управление всей системой.

Они могут быть как воплощены в раздельных платформах, так и объединены в одной – это комбинированные программы. Также возможны надстройки с соответствующими функциями на базовой комплектации.

Отличия платформы по масштабу комплектации

Есть три типа, они характеризуются расположением от простого к сложному:

• Нижний уровень отвечает за конструкторскую документацию. Используется в различных сферах деятельности, когда нужно подготовить отчетную смету.
• Средний уровень отличается повышенным контролем за отчетность и возможностью построения 3D-моделей.
• Высший уровень обеспечивает наиболее широкий спектр возможностей, сопровождая процесс создания изделия любой сложности от расчетных манипуляций до момента тестирования.

Виды программного обеспечения САПР по характеру базовой комплектации

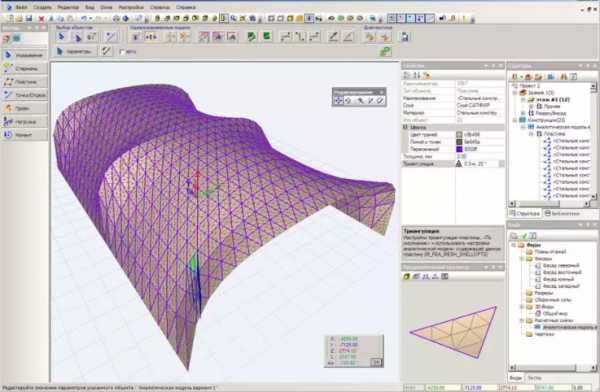

• На основе технической графической методики, двумерного и объемного моделирования. Они настроены на использование с целью проектирования объектов и взаимного расположения элементов схемы. Применяются в большинстве случаев в машиностроении.
• На Системе Управления Базой Данных. Такие платформы ориентированы на математические расчеты, использование формул и алгоритмов, оперирование большим количеством информации. Чаще всего используются для создания бизнес-проектов и экономических выкладок.
• На базе узкопрофильных модулей, необходимых для специализированных действий в той или иной сфере деятельности.
• Интегрированные программные обеспечения, включающие в себя все предыдущие виды. Они сложнее в управлении, но обеспечивают широкий охват возможностей.

Примеры САПР-программ: системы автоматизированного проектирования в действии

Расскажем о наиболее популярных платформах, их плюсах и минусах.

Автокад

Еще недавно он занимал первую позицию на рынке систем конструирования. Софт был разработан еще в 1982 году американскими учеными, он сразу стал популярным, тем более, что на тот момент был уникальным средством компьютерного моделирования. AutoCAD предлагает возможности для инженеров всех сфер, в ее комплектации есть как широкий спектр инструментов, так и специальные модули для узкой профилизации, чтобы не загромождать интерфейс. Таким образом, можно купить наиболее удобную для работы версию. Другой вопрос – в какую сумму это обойдется.
Являясь самой популярной программой во всем мире, Автокад переведен на 18 языков, в частности, на русский. Нашим специалистам понятно все, кроме необходимой инструкции по применению. В своем арсенале продукт имеет десятки разновидностей и тысячи надстроек и модулей. Почему же сейчас все чаще ищут аналог этой системы САПР?

У платформы есть как верные защитники, так и противники. Для первых все приписываемые минусы – это лишь результат недостаточного освоения программы. Вторая группа видит следующие минусы:

• Неудобная работа с таблицами. Привычные текстовые редакторы дают больше возможностей использовать этот примитивный способ передачи информации.
• Трудность в освоении софта: большой функционал не всегда пригождается каждому пользователю, однако, загромождает интерфейс и приводит к путанице.
• Невозможность корректного импортирования чертежей, выполненных в Автокаде, в другие ПО. Это не дает пользователем возможность продолжить работу с другого компьютера, на котором установлена другая система.
• Производители уделяют много времени и сил на создание новых надстроек, однако, интерфейс побочных модулей зачастую не проработан.
• Основным недостатком является завышенная ценовая политика. Для многих инженеров стоимость Автокада остается запредельной. Тем более редко его устанавливают студенты и начинающие проектировщики. Крупным компаниям тоже становится выгоднее покупать лицензии у производителей с хорошей системой корпоративных скидок.

Таким образом, появляется необходимость в поиске лучшего САПРа, который должен отвечать ряду требований:

• оптимальный расширенный функционал, не уступающий возможностям популярного продукта;
• приятный и удобный внешний вид, понятный интерфейс, удачное расположение инструментария;
• нетрудная система обретения лицензии и последующего продления;
• возможность обновлений и добавления профильных надстроек с расширенным специализированным комплектом функций;
• легкое импортирование из одной программы в другую, совместимость форматов редактирования;
• невысокая цена и система корпоративных скидок.

Какие платформы пришли на замену?

NanoCAD

Распространенный продукт российской компании NanoSoft. Большим плюсом является его родина, в связи с ней, Нанокад ориентирован на правила ГОСТа. Интерфейс остается полной имитацией работы в брендовом модуляторе. Соотносится с другими системами автоматического проектирования и легко импортируется за счет поддержания различных форматов. Имеет возможность доступа в библиотеку заготовленных схем и поддерживает обмен данными с системой NormaCS.

Из минусов выделяют нестабильную работу и частые сбои, долгую загрузку софта. И трудности при редактировании геометрии – затруднена работа со сплайнами и штриховками.

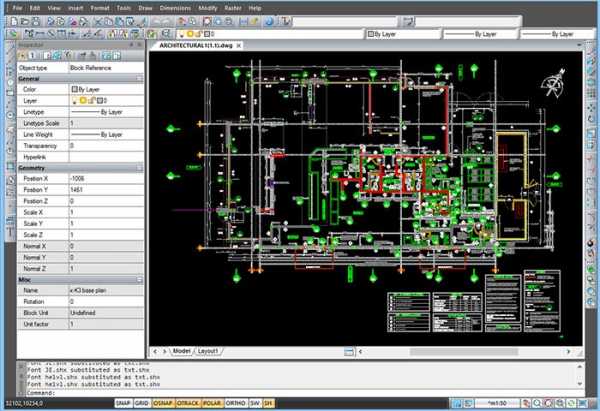

ZWCAD – лучший аналог Автокада

Компания ZWSOFT разработала программное обеспечение, которое обещает быть самым популярным на рынке систем автоматизированного проектирования. Продукт имеет следующие достоинства:

• Привычный интерфейс и удобное меню с грамотным переводом на русский язык сделает работу в ЗВКАДе удобной.
• Базовая комплектация имеет стандартный набор инструментов, необходимый для продуктивной деятельности инженера. Для узких специальностей компанией представлен ряд дополнительных модулей с расширенным функционалом.
• Полная совместимость с другими ПО, в том числе, с Автокадом. Популярные форматы сохранения чертежей и, как правило, отсутствие проблем с результатами разработок в других софтах.
• Поддержка как двумерных, так и трехмерных моделей.
• Низкая цена и возможность покупки пакета лицензий для локального пользования.
• Возможность протестировать демо-версию САПРа.
• Консультация специалистов при покупке программы.

ZWCAD подойдет для работ разного уровня сложности как специалистами, так и новичками, студентами.

Выбор хорошей системы автоматического проектирования зависит от личных пожеланий инженера. Эта программа, с которой он будет проводить каждый свой рабочий день. Поэтому необходимо внимательно разобраться с возможностями, которые предлагает платформа.

Компас

Отечественный продукт компании АСКОН изначально планировался как программа для 3D-моделирования. Со временем появились дополнения, позволяющие вести в нем и всю сопутствующую документацию. Он также выигрывает в том, что запрограммирован на соблюдение стандартов ГОСТ. Но софт имеет ряд минусов. Формат чертежей, выполненных в Компасе, не поддерживается прочими схожими платформами. А также имеет скудные возможности в оформлении текста.

www.zwsoft.ru

Программы CAD: обзор для разных платформ

В век современных технологий проектирование зданий и сооружений, как и многое другое, взвалили на плечи автоматизированных систем. Появилась возможность в короткие сроки создать полноценный проект, показать заказчику, оперативно что-то изменить или добавить в нем. О таких инструментах, как программы CAD, пойдёт речь в этой статье.

Что такое САПР?

Система автоматизированного проектирования — есть не что иное, как отечественное название CAD (computer-aided design). Его суть заключается в увеличении производительности проектировщиков и инженеров, а также улучшение качества их работ. Это достигается за счёт нескольких полезных свойств CAD программ:

• процесс создания всей документации происходит в автоматическом режиме;
• возможность использовать параллельное проектирование несколькими людьми;
• созданные ранее проекты легко использовать в новых, подключив их в короткие сроки;
• отпадает необходимость использовать макеты и испытания;
• снижает процент ошибок и недочётов.

Таким образом, системы CAD вывели проектирование на совершенно новый уровень, снизив трудозатраты и увеличив производительность.

Обзор CAD программ

На рынке присутствует множество различных программных решений для самых разных отраслей проектирования. Стоит их рассмотреть более подробно.

AutoCAD

Этот обзор был бы неполным без включения в него этого “мастодонта” САПР. AutoCAD существует на рынке уже более 20 лет и давно занял позицию лучшей CAD программы. Все, что нужно проектировщику, реализовано в этом ПО.

Однако технологии и требования не стоят на месте, и очень скоро возможностей AutoCAD стало не хватать. Он годится для средних и мелких проектов. Но если понадобится создать полноценный огромный проект, работать с ним будет уже неудобно.

Поэтому компания-разработчик Autodesk пошла дальше и создала Architectural Desktop. Ее пользователи — профессиональные архитекторы и специалисты в области гражданского и промышленного строительства. При всех своих возможностях эта CAD программа сумела сохранить простоту использования AutoCAD.

Так как проектирование охватывает большое количество отраслей, для которых нужны чертежи и планы, то компания Autodesk создала и несколько узкоспециализированных решений. Все продукты разработчика являются платными и ощутимо дорогими.

ArchiCAD

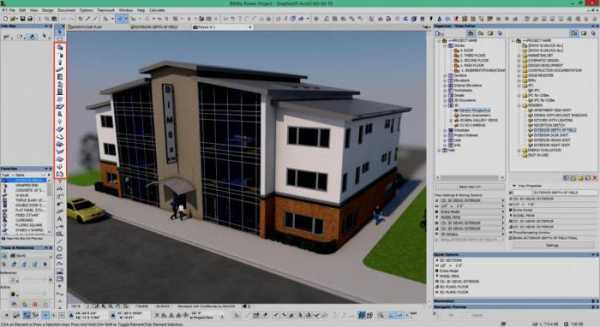

Это одна из CAD программ, набирающих популярность среди проектировщиков. Обладает большими возможностями. В частности, предоставляет виртуальную модель, с помощью которой можно до малейших деталей проработать не только внутреннее строение, но и внешний облик.

Также программа может генерировать весь необходимый комплект документов для оформления.

Крупным архитектурным студиям и бюро понравится функция совместной работы над проектом. Распараллеливание задач значительно ускоряет творческий процесс.

ATHENA

CAD программа для создания чертежей и проектов. Специализируется в основном на решениях для фасадных и металлических конструкций. Но последние версии могут также проектировать и полноценные здания и комплексы.

Работа происходит как в 2D режиме, так и в трёхмерном пространстве.

Программы CAD для Linux

Как известно, в среде Linux наиболее распространены программы, обладающие бесплатными лицензиями или вовсе с открытым исходным кодом. В большинстве случаев они сильно отстают в возможностях от платных продуктов среды Windows. Однако рассмотрим несколько достойных CAD решений, способных решать задачи проектировщиков.

Qcad

Распространяется под свободной лицензией GNU GPL. Однако есть версия и для профессионалов, цена которой около 33 $.

Область применения программного продукта — 2D-чертежи, наброски. В общем, система подойдёт для создания небольших и не сложных проектов.

Open CASCADE

Данный продукт уже ориентирован на создание полноценных 3D-проектов. Помимо этого, есть средства быстрого обмена документацией, визуализации и совместной разработки.

Распространяется CASCADE в свободном виде, имеется открытый код. Однако по условиям лицензии, если пользователь внёс изменения в код, он должен поставить в известность разработчиков.

ARCAD

А это уже платное решение для среды Linux. Полноценная система, рассчитанная на профессионалов. Обладает большими возможностями. В частности, создание 3D-модели, визуализации, расчёты необходимых объёмов и масс, а также многое другое.

CAD и “Андроид”

С такой тенденцией развития мобильных устройств неудивительно, что смартфоны и планшеты скоро полностью заменят своих «больших братьев». Вот и теперь такие сложные и тяжёлые инструменты, как средства САПР имеются и на мобильных платформах. Дальше будет небольшой обзор CAD программ для “Андроид”.

AutoCAD 360

Данный продукт уже упоминался в начале статьи. Разработчик программы тот же — компания Autodesk. Приложение бесплатно, но имеются и коммерческие версии Pro и Pro Plus. Данный же представитель умеет работать с файлами полноценной ПК-версии, то есть создавать и редактировать их. Интерфейс прост и понятен. Правда, существует одно небольшое ограничение — работать можно с файлами меньше 10 МБ.

CadTouch

Неплохой редактор и просмотрщик САПР. Бесплатен, просто и интуитивно понятен. Обладает обширным списком инструментов, работой с DWG файлами, а также имеется растровый режим.

К сожалению, разработка в среде 3D пока не доработана, но приложению есть куда расти. Как и большинство программ, имеет Pro-версию, за которую нужно заплатить около 20$.

TurboViewer

Данное приложение представляет собой не редактор, а простой просмотрщик файлов типа DWG/DXF. Работает довольно быстро. Будет неплохим решением для проектировщиков, когда нужно оперативно показать рабочие элементы проекта заказчику вдали от компьютера.

Заключение

Программы для автоматизации проектирования имеются на всех известных платформах. Какие-то являются платными решениями, у других открытый код. Но всех их объединяет одно — умение в короткие сроки создать полноценный проект объекта.

fb.ru

САПР – это… Что такое САПР?

САПР — система автоматизированного проектирования Словарь: С. Фадеев. Словарь сокращений современного русского языка. С. Пб.: Политехника, 1997. 527 с. САПР Союз автопроизводителей России некоммерческое партнёрство авто, организация, РФ Источник:… …   Словарь сокращений и аббревиатур

САПР — По ГОСТ 23501.0 79 Источник …   Словарь-справочник терминов нормативно-технической документации

САПР ТП — САПРТП система автоматизированного проектирования технологических процессов техн. САПР ТП Словарь: С. Фадеев. Словарь сокращений современного русского языка. С. Пб.: Политехника, 1997. 527 с …   Словарь сокращений и аббревиатур

САПР М и ТП — системы автоматизированного проектирования машин и технологических процессов техн. Источник: http://www.omgtu.ru/newsite/index.php?mid=internetresursy1179222883 Пример использования кафедра САПР М и ТП …   Словарь сокращений и аббревиатур

САПР — система автоматизированного проектирования …   Универсальный дополнительный практический толковый словарь И. Мостицкого

САПР — Система автоматизированного проектирования …   Металлургический словарь

сапр — саперная рота …   Словарь сокращений русского языка

САПР — система автоматизации проектных работ система автоматизированного проектирования …   Словарь сокращений русского языка

САПР НТ \”NORMA\ — система, эксплуатируемая на предприятиях авиационной промышленности с конца 60 х, начала 70 х годов XX столетия. Система предназначена для расчёта норм времени и охватывает: механообрабатывающее производство, сварочное производство, производство… …   Википедия

САПР для архитектуры и строительства — В контексте цифрового производства и управления производственными процессами (см. MPM), которое является важной частью концепции управления жизненным циклом изделия (см. PLM), необходимо осуществлять проектирование не самих изделий, а средств их… …   Справочник технического переводчика

dic.academic.ru

Что такое данные САПР (CAD)?—Справка

Система автоматизированного проектирования (САПР) — это система, сочетающая аппаратную и программную платформу, используемую разработчиками для разработки и документации физических объектов. В настоящее время AutoCAD и MicroStation — это две наиболее широко используемых платформы САПР общего назначения. Эти системы включают в себя функции различных приложений. Организации, работающие в сфере инженерного дела, архитектуры, геодезии и строительства, применяют их для оказания широкого спектра услуг.

ArcGIS for Desktop принимает данные, созданные в приложениях на основе AutoCAD и Microstation. В этом разделе предоставлены общие сведения о типах данных, создаваемых в обеих системах.

Данные САПР (CAD )

Системы САПР выдают цифровые данные. Данные САПР могут использоваться в различных целях: от составления плана для печати его в качестве чертежа или регистрации в качестве документа юридической силы до создания хранилища для сохранения исполнительных версий. Наборы данных могут иметь различный размер, масштаб и уровень детализации; они могут представлять данные о внутреннем состоянии здания в масштабе проекции или лист полевой съемки в региональном масштабе в проекционной зоне сетки координат.

Форматы

AutoCAD и MicroStation используют собственные файловые векторные форматы. Оба формата способны поддерживать двухмерные и трехмерные данные.

Autodesk AutoCAD DWG/DXF

Формат DWG — это самый распространенный формат, используемый для создания и совместной работы с данными САПР. В дополнение к собственным версиям Autodesk также доступно несколько вариантов от сторонних производителей.

Формат DXF — это обменный формат, разработанный в 1982 году компанией Autodesk для обеспечения взаимодействия с другими программными приложениями. Польза от этого формата уменьшается, поскольку программные приложения обеспечивают более полную поддержку формата DWG напрямую с использованием лицензированной технологии считывания и записи от Autodesk или сторонних поставщиков, например, Open Design Alliance.

Bentley MicroStation DGN

Формат DGN не получил такого распространения, как форматы AutoCAD, но остается критически важным форматом для больших инженерных проектов, в которых используются данные САПР. Уникальной особенностью формата DGN является возможность его сохранения с нестандартными расширениями файла. Эту возможность можно использовать для обозначения содержимого, например, можно сохранить файл DGN с расширением PAR, чтобы обозначить чертежи, содержащие информацию об участке.

Более подробно о данных САПР

Более подробно об исходных данных САПР см. в следующих разделах:

Тема	Описание
О системах координат САПР	Основным различием между применением систем координат в системах ГИС и САПР является масштаб. В этом разделе разбираются системы координат САПР, а также проблемы интеграции данных САПР с картами.
Как организованы данные САПР	В отличие от ГИС, все данные, представляемые набором данных САПР, обычно содержатся в одном исходном файле. В этом разделе объясняется, из чего состоит файл САПР, а также то, как организуются данные в форматах DWG/DXF и DGN.
Типы создаваемых пользователем атрибутов в чертежах САПР	В форматах DWG/DXF и DGN используются разные методы для хранения созданных пользователем атрибутов. В этом разделе описываются типы атрибутов, которые можно встретить при работе с наборами данных САПР.

Связанные разделы

desktop.arcgis.com
