Разрез — в геометрии мысленное рассечение предмета одной или несколькими плоскостями. На разрезе показываются также и те детали и их части, которые расположены за секущей плоскостью.
Разрез (архитектурный, фронтальная проекция здания или архитектурной детали, условно рассеченных плоскостью или системой плоскостей) служит для условного изображения на чертеже конфигурации архитектурных деталей, объёмов или внутренних пространств и характеризует форму и конфигурацию сооружения[1].
Разрез – это… Что такое Разрез?
Мотор Мерлин в разрезе по оси цилиндра
Разрез — мысленное рассечение предмета одной или несколькими плоскостями. На разрезе показываются также и те детали и их части, которые расположены за секущей плоскостью.
Разрез (архитектурный, фронтальная проекция здания или архитектурной детали, условно рассеченных плоскостью или системой плоскостей) служит для условного изображения на чертеже конфигурации архитектурных деталей, объёмов или внутренних пространств и характеризует форму и конфигурацию сооружения[1]
Типы разрезов
Разрез простой на чертеже Разрез простой (3D)1. В зависимости от числа секущих плоскостей разрезы делятся на:
- Простой разрез — для формирования используется одна плоскость. Можно не обозначать, если изображение разреза находится на месте основного вида, на одном листе с главным видом, не отделено от главного вида другими изображениями.
- Сложный разрез — для формирования используются две и больше секущих плоскостей. Обозначается всегда.
- Ломаный разрез — для формирования используются две (бо́льшее количество используется редко) пересекающиеся плоскости.
- Ступенчатый разрез — для формирования используются две и более параллельные плоскости.
2. В зависимости от положения плоскости относительно горизонтальной плоскости проекции разрезы разделяются на:
- Горизонтальные — секущая плоскость параллельна горизонтальной плоскости проекции.
- Вертикальные — секущая плоскость перпендикулярна к горизонтальной плоскости проекции.
- Наклонные — секущая плоскость составляет с горизонтальной плоскостью угол, отличный от прямого.
3. В зависимости от положения секущей плоскости относительно основных измерений предмета различают разрезы:
- Продольные — секущая плоскость направлена вдоль длины или высоты предмета.
- Поперечные — секущая плоскость перпендикулярна к длине или высоте предмета.
4. В зависимости от полноты изображения разрезы бывают:
- Полные — секущая плоскость пересекает весь предмет и изображение внутреннего его строения показывается по всему сечению.
- Местные — секущая плоскость пересекает только ту часть предмета, в которой требуется показать его внутреннюю форму. Границы местного разреза показываются тонкой сплошной волнистой линией. Местные разрезы не обозначают.
Литература
- Фролов С.А., Воинов А.В., Феоктистова Е.Д. Машиностроительное черчение. — М.: Машиностроение, 1981. — С. 23-32.
Примечания
См. также
Чем отличается разрез от сечения в черчении?
Для чёткого понимания ответа на поставленный вопрос читателю придётся серьёзно напрячь собственное пространственное воображение.
Инженерная графика как способ представления информации об окружающих предметах
Сечения/разрезы явным образом входят в состав чертежа — такого вида инженерной графики, где на носителе (бумаге, плёнке, кальке и т.п.) строятся изображения предметов в проекциях по определённым правилам и в масштабе, посредством графических примитивов: точек, отрезков прямых/кривых линий, дополнительных символов и обозначений и т.д.
Любой чертёж предназначен для конечного понимания/интерпретации человеком и должен изготавливаться по стандартизованным правилам, по сути являющимся указаниями по кодированию информации об интересующем предмете с целью минимизации её избыточности. В России формальные требования к чертежам сведены воедино и представлены в соответствующем ГОСТе на документацию.
Сечения и их виды
Под сечением понимается изображение, образуемое при мысленном рассечении интересующего предмета определённым образом ориентированной плоскостью. Если представить предмет «пропитанным краской», а плоскость — реальной и прозрачной, то сечение будет тем «окрашенным следом», которой бы оставил на секущей плоскости сам предмет при рассечении ею. На чертеже получившуюся фигуру сечения явно выделяют косой штриховкой, а сами сечения подразделяют на выносные (вне контура рисунка объекта) и наложенные (поверх соответствующего вида объекта).

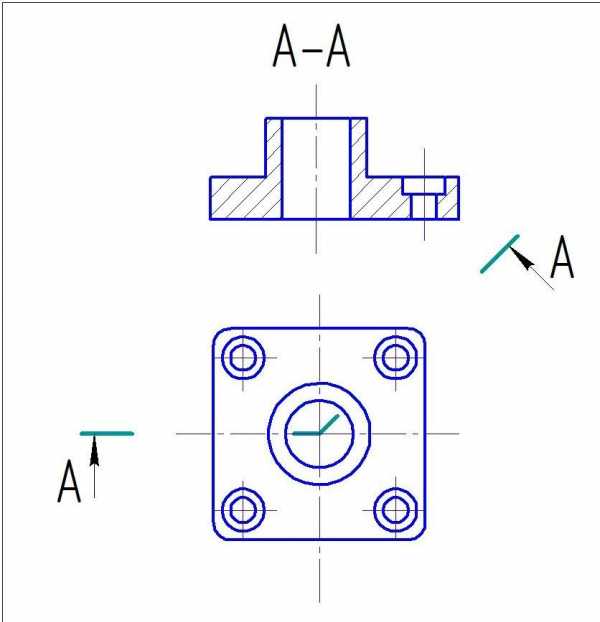

Наклонное сечение
Дополнительно на чертеже стрелками задаётся «направление взгляда» и месторасположение секущей плоскости, а буквами — её уникальное наименование. Типично сечения производятся в масштабе, аналогичном основному изображению, в противном же случае явно указывается используемый масштаб. Также различают прямые и косые/наклонные (расположенные под углом) сечения относительно осей координат.
Сечение
Разрезы и их виды
Под разрезом понимается такое изображение предмета, где он
Профильный разрез
Простые разрезы принято подразделять на горизонтальные/профильные/фронтальные — по их пространственному расположению относительно соответствующих координатных осей. Помимо сплошных разрезов также часто используются местные (локальные) разрезы, нужные для пояснения детального устройства изображаемого предмета в каком-либо конкретном месте.
Виды разрезов
Сложные разрезы принято подразделять на ступенчатые (сами секущие плоскости взаимопараллельны, но разнесены на некоторое существенное и обычно неодинаковое расстояние друг относительно друга) и ломаные (здесь плоскости располагаются друг относительно друга под различными углами, не совпадающими с прямым). Разрез используется для повышения выразительности/информативности изображения чертежа, поэтому не существует строгих ограничений на допустимый уровень сложности его построения: например, сложный ступенчатый разрез детали может легко содержать в себе три либо более плоскостей сечения.
Краткое резюме
- Сечение является наиболее простой формой отображения внутреннего устройства предмета — при этом плоскость сечения всегда одна для каждого нового сечения.
- Сечение предмета отображает лишь то, что явно попадает в её плоскость, а разрез — всё это плюс то, что располагается от наблюдателя за секущей плоскостью (после мысленного удаления той части объекта, что расположена ближе к наблюдателю).
- Сечение является неотъемлемой частью изображения разреза, т.е. разрез — более сложная (составная) форма отображения информации об объекте.
- В отличие от сечения, локальный (местный) разрез может рассекать интересующий предмет лишь частично — там, где нужно подчеркнуть его внутреннее устройство.
- Помимо самых простых (одноплоскостных) разрезов существуют разрезы сложные: один такой разрез может объединять в себе общее изображение, созданное сразу несколькими секущими плоскостями, сгруппированными определённым образом (так называемые ступенчатые/ломаные разрезы).
Сложные разрезы
К сложным разрезам относятся ступенчатыеиломаные.
Ступенчатый разрез –разрез, выполненный параллельными секущими плоскостями. Применяется, когда отдельные внутренние элементы детали расположены на различных плоскостях уровня (рис. 34).
На изображении разреза не указывается линия перепада секущих плоскостей, то есть изображение выполняется, таким образом, если бы эта деталь была рассечена одной плоскостью.
Рис. 34. Изображение ступенчатого разреза
Ломаный разрез-разрез, выполненный несколькими пересекающимися плоскостями (рис. 35а, б).
Особенность вычерчивания ломаного разреза заключается в том, что наклонные секущие плоскости условно поворачивают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда. При повороте секущей плоскости элементы предмета, расположенные за ней вычерчивают так, как они проецируются на плоскость, с которой производится совмещение (рис 35 а,б).
Рис. 35 а. Ломаный разрез (пример1)
Рис. 35б. Ломаный разрез (пример2)
8.3 Сечения
Сечение – это изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывают только то, что получается непосредственно в секущей плоскости (рис. 36).
Сечения, не входящие в состав разреза, по месту своего расположения разделяются на вынесенные и наложенные.

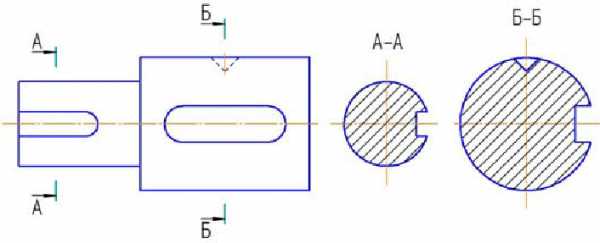

Рис. 36. Изображения сечений

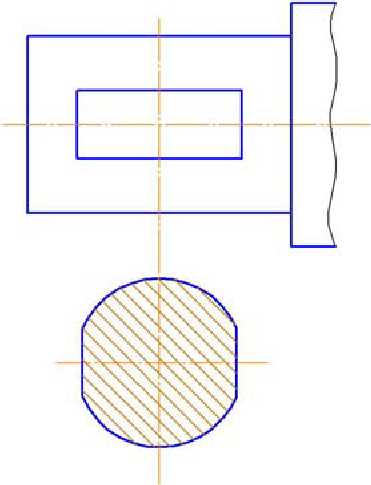

Вынесенным называется сечение, расположенное вне контура основного изображения (рис. 36). Контур вынесенного сечения выполняют сплошной основной линией, такой же, какой вычерчивают контур предмета. Сечение штрихуют под углом 45° к основной надписи. Располагают на свободном месте поля чертежа (рис. 36, 37), а также можно располагать в разрыве между частями изображения (рис. 38).
Рис. 37. Изображения вынесенных сечений
Рис. 38. Вынесенное симметричное сечение в разрыве
Если вынесенное сечение имеет симметричную форму и расположено вблизи изображения на продолжении линии секущей плоскости (рис. 39), то линию сечения выполняют штрихпунктирной тонкой линией, буквами не обозначают и сечение не надписывают.
Рис. 39. Вынесенное сечение без обозначения
Не изображают линию сечения и сечение не надписывают в случае, если сечение симметричной формы расположено в разрыве между частями одного и того же вида (рис. 38).
Если вынесенное сечение располагают на свободном месте поля чертежа (рис. 37), то для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают ее одинаковыми прописными буквами русского алфавита, само сечения сопровождают надписью по типу «А–А».
Если сечение имеет несимметричную форму, то на машиностроительных чертежах для линии сечения обязательно применяют разомкнутую линию со стрелками и сечение надписывают (рис. 40). Если несимметричные сечения расположены в разрыве изображения, то линию сечения проводят со стрелками, но буквами не обозначают (рис. 41). Сечения по построению и расположению должны соответствовать направлению, указанному стрелками, допускается поворачивать сечения с добавлением знака (повернуто).
Рис. 40. Обозначение несимметричного вынесенного сечения
Рис. 41. Несимметричное сечение с указанием секущей плоскости

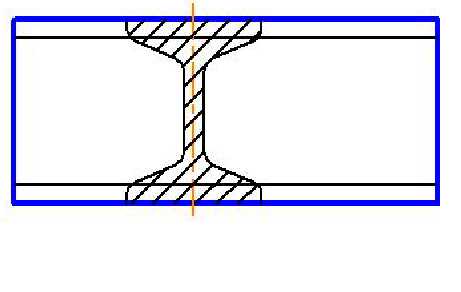

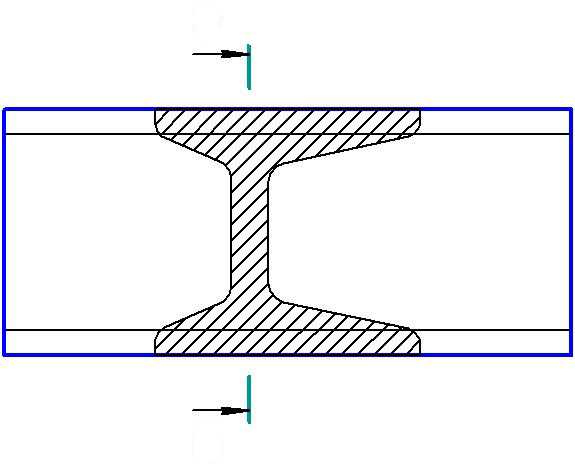

Наложенным называется сечение, расположенное на проекции предмета (рис. 42). Наложенные сечения располагают на самом изображении и обводят по контуру тонкими линиями толщиной s/2…s/3. Наложенные сечения штрихуют в том же направлении, в котором произведена штриховка разрезов на изображении данного предмета. Если наложенное сечение имеет симметрическую форму, то линии секущей плоскости изображается тонкой штрихпунктирной линией (рис. 42). Для несимметричных наложенных сечений линию сечения изображают разомкнутой линией со стрелками, указывающими направления взгляда, но сечение не надписывают (рис. 43).
Рис. 42. Наложенное сечение без указания секущей плоскости
Рис. 43. Наложенное сечение с указанием секущей плоскости
