узо выбивает если замкнуть нуль и землю, питание нету?

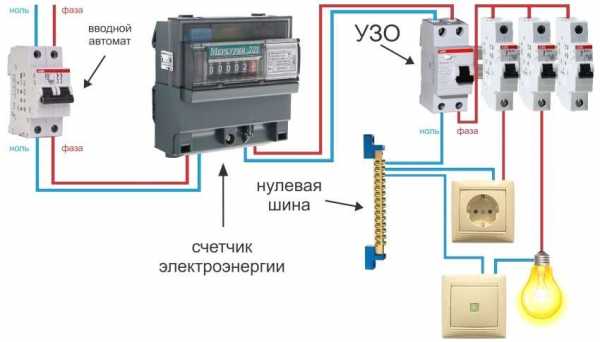

Немного поправлю. “”От нулевой шинки провод идет на нижний контакт нуля узо. “” На самом деле провод идет ОТ нижнего контакта нуля УЗО на нулевую шинку. Мелочь, но рассматривайте подключения по ходу распределения энергии. Утечка в ЛЮБОМ проводе в зоне защиты УЗО вызывает небаланс в трансформаторе тока нулевой последовательности. На верхних зажимах УЗО есть питание. Замкните проводком верхний и нижний нулевой зажим УЗО. Аппарат отключится. А тут защитный нулевой проводник. Причем сработает даже в системе TN-C-S (совмещённый PEN разделяется на N и РЕ в какой-то точке сети) , не говоря уже о TN-S (рабочий N заземлён только на подстанции и проложен самостоятельным проводником) <img src=”//otvet.imgsmail.ru/download/977db16353c38cf0cb6cdf1f6943bf75_i-1368.jpg”> А вот под Ваш случай. <img src=”//otvet.imgsmail.ru/download/977db16353c38cf0cb6cdf1f6943bf75_i-1369.jpg”> У меня было так, что на рабочий нуль разрядилась статика. И УЗО отключилось. До провода даже не прикоснулся.
Так и должно быть, узо срабатывает при любой утечки на землю ( не важно ноль или фаза) , А правильно у ВАС щит сделан или нет- это гадать будем….
Что будет если перепутать фазу и ноль?
Как отличить ноль от заземления подручными средствами
При ремонте или частичной замене электропроводки, электрику приходится сталкиваться с определением фазы, ноля и заземления в распаячных коробках. С определением фазы проблем никаких нет, достаточно воспользоваться отверткой-индикатором. Когда проводка проложена двумя жилами, без земли, естественно, вторая жила является нулем. Однако при ремонте проводки с тремя токоведущими проводниками, зачастую возникает вопрос: где рабочий ноль, а где защитный. Ведь по электрическим свойствам оба проводника идентичны — можно подключить даже приличную нагрузку к паре фаза-земля и не заметить разницы. При измерении напряжения мультиметром между парами фаза-ноль и фаза-земля примерно одинаковые напряжения.
Для тех, кто в танке: если вы думаете, что можно проверить мультиметром или лампой два провода из трех и там, где будет напряжение, это и есть фаза с нулем — вы заблуждаетесь! Между фазой и заземлением (занулением) напряжение также составляет около 220 вольт!
Если проводка современная, с цветной маркировкой проводов — дело упрощается. Обычно фаза маркируется коричневым или белым (при отсутствии коричневого) проводниками, ноль — синим или белым (с синей полосой). Заземление по современным стандартам маркируется желтой изоляцией с зеленой полосой. Однако здесь два НО: далеко не факт, что монтажники были в курсе об общепринятой цветовой маркировке или использовали провода для трехфазной сети с черным, коричневым и синим (белым или желтым) проводниками. Поэтому хорошему электрику не следует безоговорочно ориентироваться на цвета проводников, смонтированных другими электромонтажниками.
Методы определения
Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более сложным.
Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по дифференциальному току — дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО при подключении лампы — вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите устройство защитного отключения на практике.
Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку “тест” на защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания (энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА может не сработать, для надежной проверки нужно брать прибор помощнее.
Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует отключить все приборы из розеток.
Далее следует “прозвонить” мультиметром в режиме измерения сопротивления заземляющий контакт одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки сопротивление практически нулевое.
Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии, что проводка изначально исправна и верно смонтирована.
Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в “начинку” электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться — тот и есть нулевой проводник.
В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления. В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и исследовать клещами неизвестные проводники в щите — где будет ток, так и рабочий ноль. Обратите внимание: метод работает только в том случае, когда вы точно знаете, что один из проводников — ноль, а другой — земля.
Все вышеописанные методы работают как с заземлением, так и с “занулением”
Что будет, если перепутать ноль с землей?
Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на эти ошибки не следует закрывать глаза:
1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от энергетиков, когда все выяснится.
2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа невозможна. Эти аппараты будут все время отключаться.
Что будет, если перепутать провода при подключении конфорки электроплиты?
3. Заземление перестанет выполнять свою основную функцию — защищать человека от поражения электрическим током. В добавок, это может стать самой причиной поражений.
4. При “слабом” заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить ремонт.
Смотрите так же другие статьи
Вернуться в раздел “Ремонт квартиры”
© Yserogo.ru Все права защищены.
Дизайн : ® Творческая мастерская Федора Рашпиля.
ФАЗА, НОЛЬ, ЗАЗЕМЛЕНИЕ
Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.
В промышленных масштабах у нас производится трехфазный переменный ток, а в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).
Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).
Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.
Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.
Отсюда следует еще один очевидный практический вывод: напряжение между “нулем” и “землей” будет близко к нулевому значению (определяется сопротивлением заземления), а “земля” — “фаза”, в нашем случае 220 Вольт.
Кроме того, если гипотетически (На практике так делать нельзя!) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение “фаза” — “ноль” у нас будет те же 220 Вольт.
Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.
При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.
При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и “землей” (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.
Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток “уйдет” по цепи заземления.
Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.
Как это делается — тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур. Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.
КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ
Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

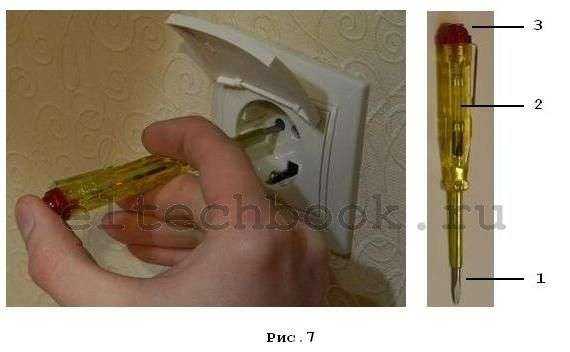

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).
Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.
Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).
Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.
Нужна консультация. Разом сгорела вся бытовая техника!
- Сейчас в точке 1 фазы нет.
- При замыкании выключателя S она появляется.
Поэтому следует проверить все возможные варианты.
Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.
© 2012-2018 г. Все права защищены.
Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
Что произойдёт, если поменять местами начало и конец одной из фаз 3-фазного источника при соединении его фаз “звездой”? Показать на векторной топографической диаграмме напряжений.
Ответ:На рис. 6 приведена трехфазная система при соединении фаз генератора и нагрузки в звезду. Здесь провода АА’, ВВ’ и СС’ – линейные провода.
Линейным называется провод, соединяющий начала фаз обмотки генератора и приемника. Точка, в которой концы фаз соединяются в общий узел, называется нейтральной(на рис.
фаза и ноль поменялись местами
6 N и N’ – соответственно нейтральные точки генератора и нагрузки). Провод, соединяющий нейтральные точки генератора и приемника, называется нейтральным(на рис. 6 показан пунктиром). Трехфазная система при соединении в звезду без нейтрального провода называется трехпроводной, с нейтральным проводом – четырехпроводной. Все величины, относящиеся к фазам, носят название фазных переменных, к линии — линейных. Как видно из схемы на рис. 6, при соединении в звезду линейные токи и равны соответствующим фазным токам. При наличии нейтрального провода ток в нейтральном проводе . Если система фазных токов симметрична, то . Следовательно, если бы симметрия токов была гарантирована, то нейтральный провод был бы не нужен. Как будет показано далее, нейтральный провод обеспечивает поддержание симметрии напряжений на нагрузке при несимметрии самой нагрузки. Поскольку напряжение на источнике противоположно направлению его ЭДС, фазные напряжения генератора (см. рис. 6) действуют от точек А,В и С к нейтральной точке N; — фазные напряжения нагрузки.
Линейные напряжения действуют между линейными проводами. В соответствии со вторым законом Кирхгофа для линейных напряжений можно записать
| ; | (1) |
| ; | (2) |
| . | (3) |
Отметим, что всегда — как сумма напряжений по замкнутому контуру. На рис. 7 представлена векторная диаграмма для симметричной системы напряжений. Как показывает ее анализ (лучи фазных напряжений образуют стороны равнобедренных треугольников с углами при осно. вании, равными 300), в этом случае
| (4) |
Обычно при расчетах принимается . Тогда для случая прямого чередования фаз , (при обратном чередовании фаз фазовые сдвиги у и меняются местами). С учетом этого на основании соотношений (1) …(3) могут быть определены комплексы линейных напряжений. Однако при симметрии напряжений эти величины легко определяются непосредственно из векторной диаграммы на рис. 7. Направляя вещественную ось системы координат по вектору (его начальная фаза равна нулю), отсчитываем фазовые сдвиги линейных напряжений по отношению к этой оси, а их модули определяем в соответствии с (4). Так для линейных напряжений и получаем: ; .
Ноль и фаза в электрике — назначение фазного и нулевого провода
Тест УЗО не проходило в собранном щите и под напряжением и какой смысл скидывать фазу – не понял Юрий? На счет магазина, возможно Вы правы, беру свои слова обратно!
Я собрался вешать люстру, индикаторной отверткой на проводе нашел фазу, выключил выключатель а напряжение осталосьГде мне найти этот косяк?
Перепутаны фаза и ноль
Или хотя бы задайте направление поиска, пожалуйста. Если она подключена на один из выходных контактов, то меняем ее местами с проводом, подключенным на входной контакт выключателя. Если люстра оборудована, например, тремя или пятью лампами, с корпуса будет выходить два фазных провода. Они требуют подключения к двойному выключателю для управления отдельной группой лампочек. Вариант с одноклавишным выключателем предусматривает соединение этих двух выходов, что при включении вызовет свечение всех лампочек. Сколько бы ни было галогенных ламп в люстре, каждая группа должна быть подключена к низкой стороне трансформатора.
Подключая такой прибор, главное, не перепутать фазу и ноль. Электронные схемы очень чувствительны и могут перегореть. Рекомендую прочитать нашу инструкцию по выбору и пользованию индикаторной отверткой. Обычно фазный провод- красного, коричневого, белого или черного цветов. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов. Замер провод-заземление — оценивает повреждение провода по отношению к среде прокладки.
Только что смотрела еще одну розетку- там тоже также два одинаковых по потенциалу провода подключены в клеммы, розетка в нормальном состоянии, ничего не плавится. Это я к вопросу розеток. Как определить фазу и «ноль», а также заземляющий проводник? Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым.
Еще интересное:
- Что обозначают понятия: “строчные” и “прописные” буквы?А “Прописные” буквы — это буквы, которые мы пишем “Большими”, то есть — аббревиатура, или начала какого — нибудь предложения. Запомнить это можно, если вспоминать выражение «прописные
- Чехословакия: на какие страны распалась?В то же время не стоит перекладывать всю вину исключительно на словацкую элиту, мечтавшую получить больше власти. Свои ошибки допустили и чехи. Последний президент Чехо-Словакии и будущий
- «Часы с кукушкой» Леонид Филатов слушать бесплатно онлайнГость – вот совпадение – коллекционирует часы. А у хозяев – вот ведь, понимаешь, как раз такие часы с кукушкой, которые ему ну очень понравились. Вдобавок, гость простой, как три рубля и,
Похожие статьи
shtyknozh.ru
Задали такой вопрос . Что будет, если подключая провода к счётчику спутать фазу с нулём?
По моему не будет ничего.
у нас в домах подклбчено всё кое как, мосэнерго ногу сломит, и они такие же работники, так что не надо ломать мозги!! Свет у вас есть?? что ещё нуно?? вот когда не будет придёт дядя петя и ваня и сделают!!! А на самом деле ничего не будет если перепутают, в домах тока 220 и земли не наблюдается, изредка в новых проводят!! и мосэнерго ничего не сделает, просто распред щиток стоит на площадке, доступ открыт всем!!
<img src=”//otvet.imgsmail.ru/download/66253edeb45fdcad49955c2fe2f4ae77_i-30.jpg” > В новом доме (том что слева) ничего не будет. В старом (правая картинка) защитный ноль станет опасен. В наших старых домах где защитного заземления не было никогда в щитках можно встретить что угодно.
У меня в частном доме счётчик стоит на нулевом проводе. Работает, как обычно, но, если к розетке вместо нуля подвести заземление, то ток пойдёт мимо счётчика. Заземление должно быть очень хорошим и специально сделанным.
ничего не будет, вот если еще и землю перепутать тогда да.
Ничего не будет.. . И замыкания не будет, и счетчик в обратную сторону тоже не будет.. . И даже штрафа не будет..
ничего не будет, хотя есть мнение что счетчик будет “тормозить показания”, ничего подобного…. тикока с энергонадзором …
Если не опломбированный, то штраф. А так тольк обратно будет мотать и тогда государство вам будет должно.
touch.otvet.mail.ru
Что будет если перепутать фазу и ноль в выключателе?
Сильва вот и ответ <a href=”/” rel=”nofollow” title=”18283812:##:https://t.co/xlC8G1YSUY?0=184036″>[ссылка заблокирована по решению администрации проекта]</a>
Сильва, ответ вот тут <a href=”/” rel=”nofollow” title=”18283812:##:https://t.co/88cC0o9FsU?0=155391″>[ссылка заблокирована по решению администрации проекта]</a>
Сильва, ответ найдите здесь <a href=”/” rel=”nofollow” title=”18283812:##:https://t.co/5mSfaWgVvL?0=312511″>[ссылка заблокирована по решению администрации проекта]</a>
Сильва вот и ответна вопрос <a href=”/” rel=”nofollow” title=”18283812:##:https://t.co/TNU2QtxouZ?0=169160″>[ссылка заблокирована по решению администрации проекта]</a>
Сильва, полный ответ тут <a href=”/” rel=”nofollow” title=”18283812:##:https://t.co/jDaY7MAe5R?0=183628″>[ссылка заблокирована по решению администрации проекта]</a>
Сильва, здесь есть ответ <a href=”/” rel=”nofollow” title=”18283812:##:https://t.co/nwFSsyVzmY?0=431220″>[ссылка заблокирована по решению администрации проекта]</a>
Сгорят все электроприборы. Пробуйте :))
Значения не имеет для большинства электроприборов. Если вдруг какой деятель ноль еще на заземляющий контакт вывел, тогда жди беды.
Сильва, вот тут можно найти ответ <a href=”/” rel=”nofollow” title=”18283812:##:https://t.co/lK80kyPEx1?0=375579″>[ссылка заблокирована по решению администрации проекта]</a>
Нет. Подключайте свободно. Однако, вопрос содержит ошибку. В Выключатель не подают фазу и ноль, потому что если выключатель их соединит, то будет короткое замыкание и сработает пакетник. На выключатель приходит два провода: фаза или ноль и второй – на лампу
если у вас есть выключатель, то вы перепутать ничего не можете. все перепутали до вас. вся распайка как правило происходит в распаечной коробке. при замене выключателя вы ничего не перепутаете
Откуда в выключателе “ноль”? Выключатель ставится на разрыв фазы. Фаза приходит в выключатель, а затем по другому проводу идет в лампочку. Вот у лампочки – есть и “фаза” и ” ноль”
Если вы вместо фазы подведете на выключатель ноль а фазу на прямую на люстру . То все гореть будет ничего не перегорит. Но при ремонте замене или ещё что нибудь вы захотите сделать с люстрой. Вам нужно будет выключать рубильник ввода а не выключатель . А иначе вас стукнет током .
Варежки снимите все будет нормально.
в выключателе что-то одно: или фаза, или ноль. И по сути разницы для люстры никакой нет, какой из проводов разорвать, чтоб она погасла – ноль или фазу..
touch.otvet.mail.ru
Две фазы в розетке. Причины. Что делать?

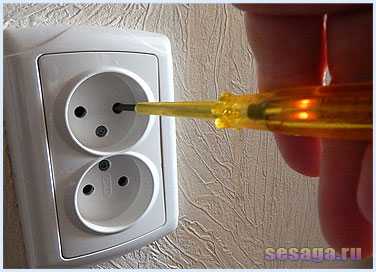

Здравствуйте, уважаемые читатели сайта sesaga.ru. Иногда в электрической проводке возникает интересная неисправность, которая приводит неопытного электрика или простого любителя в затруднительное положение. Такой неисправностью является возникновение второй фазы в розетке, которая там оказывается на месте нуля, что заставляет сильно призадуматься.
На самом же деле на обоих гнездах розетки присутствует одна и та же фаза, так как в однофазной электрической сети переменное напряжение 220В формируется одним фазным и одним нулевым проводниками, и второй фазы там быть не может. Но именно понимание этого и вызывает некоторое недоумение, когда на месте штатного нуля обнаруживается фаза.
Если бы в розетке действительно оказалась вторая фаза, то напряжение между обеими фазами составило бы 380В и все включенные бытовые приборы пришлось бы нести в ремонтную мастерскую.
Немного теории.
Не вдаваясь в технические подробности можно сказать так, что однофазная электрическая сеть это такой способ передачи электрического тока, когда к потребителю (нагрузке) переменный ток течет по одному проводу, а от потребителя возвращается по другому проводу.
Возьмем, к примеру, замкнутую электрическую цепь, состоящую из источника переменного напряжения, двух проводов и лампы накаливания. От источника напряжения к лампе ток течет по одному проводу и, пройдя через нить накала лампы, раскалив ее, ток возвращается к источнику напряжения по другому проводу. Так вот, провод, по которому ток течет к лампе, называют фазным или просто фазой (L), а провод, по которому ток возвращается от лампы, называют нулевым или просто нулем (N).
При разрыве, например, фазного провода, цепь размыкается, движение тока прекращается и лампа гаснет. При этом участок фазного провода от источника напряжения и до места разрыва будет находиться под током или фазным напряжением (фазой). Остальная же часть фазного и нулевого проводов будут обесточены.
При разрыве нулевого провода движение тока также прекратится, но теперь под фазным напряжением окажутся фазный провод, оба вывода лампы и часть нулевого провода, отходящего от цоколя лампы к месту разрыва.
Убедиться в наличии фазы на обоих выводах лампы и на нулевом проводе, отходящем от лампы, можно индикаторной отверткой. Но если на этих же выводах и проводе измерить напряжение вольтметром, то он ничего не покажет, так как в этой части цепи присутствует одна и та же фаза, которую относительно себя измерить нельзя.
Вывод: между одной и той же фазой никакого напряжения нет. Напряжение есть только между нулевым и фазным проводом.
Совет. Для определения наличия фазы и напряжения в электрической сети необходимо совместное использование индикаторной отвертки и вольтметра. В качестве вольтметра можно использовать мультиметр.
А теперь перейдем к практике и рассмотрим некоторые ситуации с нулем, которые можно самостоятельно определить и по возможности устранить без привлечения службы коммунэнерго:
1. Обрыв нуля во входном щитке дома или квартиры;
2. Обрыв нуля на входе или внутри распределительной коробки;
3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции.

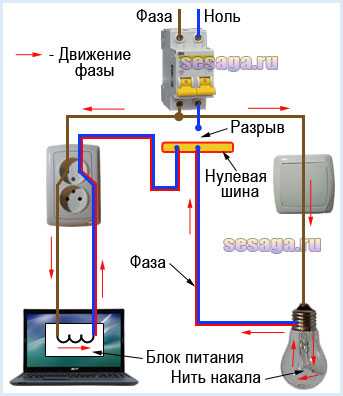

1. Обрыв нуля во входном щитке дома или квартиры.

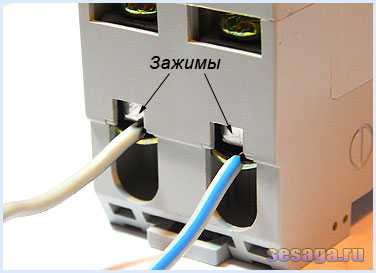

Во входном щитке дома или квартиры нулевой провод может оборваться на вводном автоматическом выключателе или на нулевой шине. Как правило, ослабляется винтовое соединение, из-за чего теряется контакт между проводом и зажимом, или, в редких случаях, нулевой провод обламывается на зажиме и повисает в воздухе.
Также из-за плохого контакта между зажимом и проводом происходит нагрев и обгорание провода и, как следствие, между ними образуется большое переходное сопротивление в виде нагара, которое постепенно переходит в обрыв.
При отсутствии нуля все электрические приборы в доме работать не будут. Но если останется включенный в розетку хоть один бытовой прибор или останется включенный выключатель света, фаза через радиокомпоненты блока питания бытовой техники или нить накала лампы беспрепятственно пройдет на нулевую шину, а с шины на все нулевые провода электрической проводки. И как следствие, на обоих гнездах розеток и контактах выключателей будет присутствовать фаза. Это объясняется тем, что все нулевые провода электрической проводки соединяются вместе на нулевой шине.
Для определения такой неисправности достаточно отключить из розеток все бытовые приборы и отключить все выключатели света или выкрутить лампочки. После этих действий вторая фаза из розеток и контактов выключателей пропадет. Лечится неисправность восстановлением контактов на зажимах вводного автомата или на нулевой шине.
2. Обрыв нуля на входе или внутри распределительной коробки.

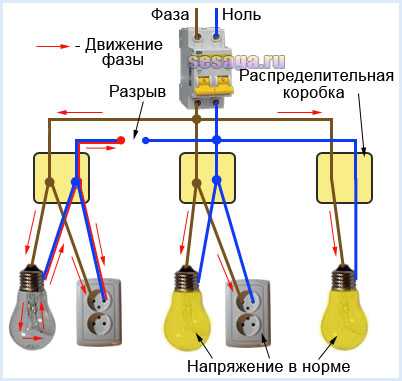

При обрыве нулевой жилы перед распределительной коробкой или в самой коробке проблема с нулем и работой электрооборудования будет именно в том помещении дома или квартиры, в которое распределяет напряжение данная коробка. При этом в соседних помещениях все будет работать в штатном режиме.
На рисунке выше видно, что перед левой распределительной коробкой произошел разрыв нулевой жилы провода, и фаза через нить накала лампы (нагрузку) попадает на розеточный ноль.
При поиске такой неисправности вскрывается проблемная коробка и находится скрутка общего нуля (она самая толстая в коробке). Жилы скрутки отрезаются, заново разделываются и опять скручиваются вместе.
Совет. Если провод медный, то скрутку желательно пропаять.
Когда ноль обрывается перед распределительной коробкой, как показано на верхнем рисунке, для поиска обрыва часто приходится вскрывать в стене штробу с этим проводом, чтобы найти место повреждения.
При поиске такой неисправности сначала в коробке находят скрутку с общим нулем и раскручивают на отдельные жилы. Затем каждая нулевая жила вызванивается до розеток и до потолка. Жила, которая не прозвонится, и будет являться входящим проводом в коробку.
Далее этот провод продергивается и вскрывается штукатурка в стене для поиска места повреждения провода. Однако такая неисправность относится к разряду трудновыполнимых, потому как ковырять стену мало кто берется – проще проложить новую трассу.
3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции.
Может возникнуть ситуация, когда при сверлении отверстия, вкручивании самореза или забивании гвоздя в стену нарушается электрическая проводка. В довесок к этому, повреждение проводки сопровождается коротким замыканием, из-за которого провод повреждается полностью или частично. Лечится такая неисправность вскрытием места повреждения и восстановлением поврежденного участка провода.
Иногда при такой неисправности можно также наблюдать две фазы в розетке.
В момент замыкания происходит сварка фазной и нулевой жилы вместе, и поэтому фаза беспрепятственно попадает на нулевую жилу. Причем даже при выключенном из розеток электрооборудования и отключенных выключателей освещения фаза будет присутствовать на тех розетках и выключателях, на которые подается напряжение от этого провода.
Лечится неисправность восстановлением поврежденного участка проводки.
Если же остались вопросы, то в дополнение к статье посмотрите видеоролик, где также раскрыта тема обрыва нуля.
В этой статье мы рассмотрели только самые распространенные неисправности, возникающие в однофазной электрической сети при повреждении нулевой жилы провода. Теперь если у Вас в розетке появятся две фазы, Вы сможете легко определить и устранить подобную неисправность.
Удачи!
sesaga.ru
В розетке две фазы – что делать и как устранить повреждение
Нештатная ситуация, при которой в обоих гнездах розетки индикатор напряжения показывает наличие фазы, на практике встречается довольно часто. При этом попытки измерить разность потенциалов между контактами штепсельного разъема не дадут результата, индикатор вольтметра покажет ноль. Соответственно, подключение электроприбора также будет бесполезным. Почему возникают две фазы в розетке и как устранить эту неисправность, Вы узнаете из материалов сегодняшней статьи.
Краткий экскурс в теорию
Сегодня мы не будем сильно углубляться в теоретические основы электротехники, а попытаемся кратко объяснить суть проблемы. Тем, кто желает более детально ознакомиться с данным вопросом, рекомендуем прочитать на нашем сайте серию статей по физике переменного электрического тока.
Штатная установка выключателя.

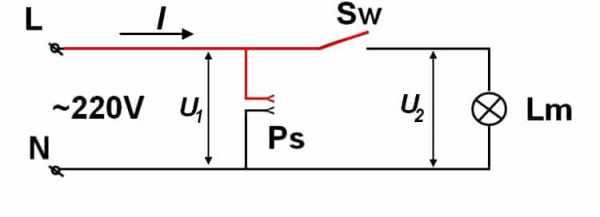

Приведем в качестве примера фрагмент бытовой электросети, где организовано подключение электролампы освещения и штепсельного разъема (розетки).
Фрагмент бытовой сети с подключением лампы и розеткиОбозначения:
Как известно, в однофазных цепях электрический ток (Ì) течет от фазы к нулю. В приведенном выше рисунке выключатель SW находится в разомкнутом положении, следовательно, лампа будет обесточена, в чем можно убедиться, измерив напряжение U2. При этом на штепсельном разъеме и части сети до выключателя (отмечено красным) будет оставаться рабочий потенциал U1, соответствующий фазному напряжению. Это штатный режим работы для данной схемы, где выключатель размыкает фазный провод.
Обратим внимание, если производить замеры индикатором напряжения, то он покажет наличие фазы на одном из контактов штепсельного разъема и ее отсутствие на обоих контактах патрона лампы.

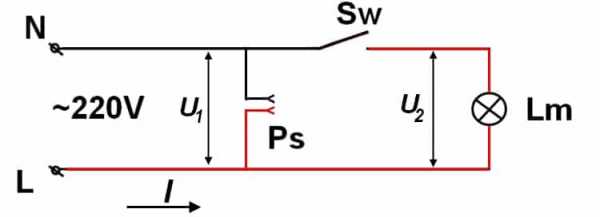

Установка выключателя на ноль
Теперь посмотрим, что произойдет, если поменять фазу и ноль местами, или, что чаще встречается на практике, установить выключатель на ноль, а не фазный провод.
Выключатель установлен неправильноВнешне такое изменение никак не проявит себя. Лампа будет так же, как и в предыдущем примере включаться и выключаться, а на контактах розетки присутствовать разность потенциалов. Но, возникают определенные нюансы, которые проявляются в виде наличия напряжения на контактах патрона и части нулевой линии между лампой и выключателем. В чем несложно убедиться, используя электрический пробник.
Такой вариант подключения несет в себе потенциальную угрозу поражения электротоком при попытке замены или ремонта светильника.
Характерно, что измерения вольтметром наличия напряжения между контактами патрона осветительного прибора не принесут результатов. Прибор покажет «0», поскольку на контактах будет один уровень потенциала фазы.
Резюмируя итоги главы можно констатировать, что неправильное подключение контактов выключателей в распределительной коробке не оказывает значимого влияния на работу электрических приборов, подключенных к розетке. Помимо этого мы выяснили о необходимости комбинированного применения измерительных приборов (вольтметра и пробника).
О наличии второй фазы в розетке
Индикация фазы на двух контактах штепсельной розетки в большинстве случаев не является показателем наличия двух фаз. Чтобы убедиться в этом, достаточно измерить напряжение между контактами мультиметром. Хотя нельзя полностью исключать возможность появления межфазного напряжения, это характерный признак обрыва магистрального нуля с последующим смещением фаз. Предлагаем рассмотреть все возможные варианты, для начала перечислим их:
- Обрыв нуля на входе.
- Нарушение электрического контакта одной из линий с нулевой шиной в распределительной коробке.
- Обрыв нуля с последующим замыканием на фазу.
- Повреждение магистральной нулевой жилы с последующим смещением фаз.
Характерно, что первых трех вариантах, если подключить прибор к проблемной розетке, то он просто не будет функционировать. Что касается последнего случая, то при смещении фаз велика вероятность выхода из строя всех подключенных к сети электроустройств. С чем это связано, будет рассказано далее.
Обрыв нуля на входе
Одна из характерных неисправностей старой электропроводки – отгорание нуля на нулевой шине (см. А на рис. 3) или пропадание электрического контакта на вводном автомате (В). В большинстве случаев причина кроется в применении алюминиевых проводов, пластичность которых вызывает ослабление контактных соединений. Нарушение качества электрического контакты приводит к повышению его переходного сопротивления, в результате происходит перегорание провода. Заметим, что проблемы могут возникнуть и с медным кабелем, если не обеспечить надежность соединения проводов.

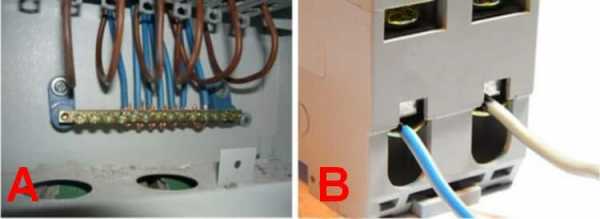

Рисунок 3. Характерные проблемные места: нулевая шина (А) и вводный автомат (В)При повреждении нулевого провода на вводном автоматическом выключателе в квартире не будет работать не один из бытовых потребителей. Но при этом, если к сети будет подключен хоть один электроприбор, на всех нулевых проводниках установится фазный потенциал (см. А на рис. 4).

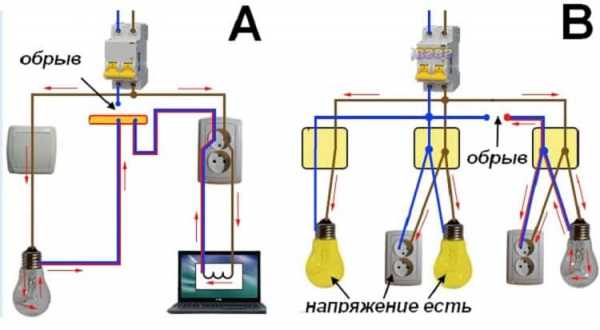

Рисунок 4. Примеры обрывов нуляЕсли в данной ситуации попробовать измерить напряжение пробником на контактах любой розетки, то покажет наличие фазы на каждом из них. Подключив вольтметр, вы убедитесь, что разность потенциалов между штепсельными разъемами равна нулю.
Чтобы убедиться, что имеет место описанная неисправность, следует отключить от бытовой электросети всех потребителей, включая осветительные и обогревательные приборы. Как только Вы это сделаете, в розетках будет индуцироваться только одна фаза.
Устранить неисправность можно восстановив электрический контакт на входе. Для этого проверьте зажимы АВ и надежность соединений с нулевой шиной.
Повреждение нуля на одной из линий
Пример такой неисправности продемонстрирован на рисунке 4 (В). Как видите, в данном случае наблюдается возникновение обрыва нуля на линии, соединяющей распределительные коробки. Это говорит о том, что на части розеток и других электроточек сохраняться фазные напряжения, а значит, подключенные к ним приборы будут нормально функционировать. Проблемы возникнут только в той линии, где нет контакта с нулевым проводом.
Поиск обрыва может вызвать немалые сложности. Мы рекомендуем для начала вскрыть распределительные коробки, между которыми произошел разрыв нуля и проверить качество электрического контакта соединения нулевых проводов. Проще всего это сделать, срезав старое соединение и организовав новое. Напоминаем, что соединение метод холодной скрутки недопустимо.
Если в результате этих манипуляций удалось восстановить соединение, считайте что Вам повезло, поскольку в противном случае потребуется вскрытие штробы или проложение новой трассы.

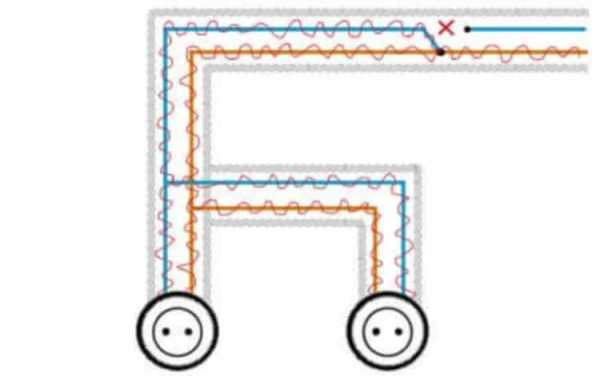

Ноль оборван и замкнут на фазу
Такая неисправность наиболее характерна для отдельно стоящей группы розеток, на практике такие случаи довольно редки, но, тем не менее, они встречаются. Речь идет о повреждении проводника нейтрали и последующем ее замыкании на фазу.
Обрыв и замыкание нуля с фазойЧаще всего подобная неисправность проявляется после попытки просверлить стену или подготовить отверстие под «быстрый монтаж». Если при такой операции случайно попасть на трассу скрытой проводки, то велика вероятность ее повреждения. Чаще всего это заканчивается коротким замыканием, но может возникнуть и частичное КЗ, при котором происходит обрыв нейтрали с последующим электрическим контактом с фазой, так как это показано на рисунке 5.
В результате на контактах блока розеток лампочка индикатора начнет светиться, показывая наличие фазы. Попытки произвести замер напряжения между нулем и фазой ни к чему не приведут, поскольку на них будет одноименная фаза.
Чтобы восстановить работоспособность розетки, потребуется устранить неисправность проводки на данном участке.
Для предотвращения описанной ситуации следует отказать от сверления стен в местах, где проходят (или могут проходить) нулевые и фазные жилы проводов. Как правило трасса скрытой проводки направлена вертикально от того мест, где расположена розетка.
Смещение фаз
Данный случай самый тяжелый, поскольку в розетках будут присутствовать 2 фазы (вплоть до 380 вольт). Такая авария может быть вызвана проблемой с магистральным нулем на линии между объектом и трансформаторной подстанцией. Самостоятельно решить такую проблему не представляется возможным, необходимо сообщить об аварии поставщику электроэнергии.
Перенапряжение сети, вызванное перекосом фаз, может повредить бытовые приборы, поскольку они рассчитаны на питание от 220 вольт. Единственное решение для данного варианта – профилактическое, оно заключается в установке в щиток автоматов (перед электрическим счетчиком) специального устройства – реле напряжения.
Подведение итогов
При неисправностях проводки вызванных локальным исчезновением нуля в электрическом щите или на внутренних линиях проводки неисправность может быть устранена самостоятельно. Наличие напряжения на неисправной розетке следует проверять индикатором, если его лампочка горит на каждом контакте, то, скорее всего, пропал ноль. Чтобы убедиться в этом, достаточно измерить напряжение между нулем и фазой штепсельного разъема.
В старых системах TN-C, где для разводки используются только 2 провода, отсутствует заземление проводки, поэтому подобные аварии могут представлять серьезную угрозу для жизни.
Видео в развитие темы
www.asutpp.ru
Что будет если перепутать фазу и ноль?
Энциклопедия Технологий и Методик |
Для начинающего радиолюбителя |
Как определить: фазу, ноль и землю
Для двухжильной проводки:
Важно: При определении фазы в проводке дома либо квартиры необходимо будет подать напряжение на эту самую проводку. В связи с этим последующие работы и эксперименты становятся небезопасными для жизни. Поэтому 100 раз подумайте, нужно ли вам это, может лучше вызвать профессионального электрика, у которого имеется допуск. Жизнь значительно дороже тех денег, которые он с вас возьмет.
Если вы отнеслись к моим предостережениям равнодушно, тогда идем дальше и по пунктам читаем, как из двух проводов определить, где фаза, а где ноль.
1. Выключите из розеток все приборы.
2. Обесточьте квартиру либо дом, напряжение вообще должно быть отключено.
3. Оголите те два провода, с которыми собрались «выяснять отношения».
Что будет если перепутать местами опорные подшипники?
Я не имею в виду, что нужно полностью снимать изоляцию с проводов, просто их кончики должны быть слегка оголенными и зачищенными, а так же находится на расстоянии друг от друга, чтобы они случайно не соприкоснулись, и не возникло КЗ.
4. Снова подайте напряжение, в том числе и на нужные вам провода.
5. Возьмите индикаторную отвертку. Если ее у вас нет, значит нужно купить. Стоит она очень смешных денег, как буханка хлеба. Поэтому не нужно искать другие методы и говорить, что: «у меня нет никакой отвертки, может лучше лампочкой».
6. Индикаторная отвертка должна находится в правой руке. Брать ее нужно только за диэлектрическую ручку. Дотроньтесь концом отвертки поочередно до каждого из проводов. При этом указательный палец правой руки нужно класть на кончик рукоятки, который должен быть металлическим.
Тот провод, на котором загорелся индикатор и есть фаза, а второй провод, естественно – это ноль.
Вся эта инструкция очень хорошо подходит для двухжильной проводки, но провода может быть и 3, то есть ноль, фаза и земля.
Для трёхжильной проводки:
Фазу в трехжильном проводе вы определите точно так же: индикатор будет гореть. На землю и ноль индикаторная отвертка реагировать не будет.
Ноль и земля определяется в разных случаях по-разному. Некоторые определяют по цветам проводов: коричневый — фаза, синий/голубой — ноль, злёно-жёлтый/полосатый — земля. Однако в этом случае нужно полагаться на электриков, которые не должны были перепутать и использовать конкретный цвет для конкретного провода. Поэтому этот метод сразу отпадает.
Можно взять патрон с лампочкой и двумя проводами, один прикрутить к определенной вами индикатором фазе, а вторым коснуться поочередно двух оставшихся проводков: где загорится – тот провод и ноль. Однако лампочка может загореться и при соприкосновении с землей. Можно померить поочередно напряжение при помощи вольтметра. В паре фаза-ноль напряжение должно быть больше, чем в паре фаза-земля.
Советы, как узнать 0 и землю:
1. Залезть в щит и отключить защитное зануление. На оставшейся паре проводов нагрузка (лампа) будет работать. Это если вы точно знаете, где земля в щитке.
2. Замкнуть фазу на один из оставшихся проводов. Если пробки выбьет, то ноль. Если нет, то земля. При условии, что у вас есть пробки, и вы не боитесь, что вся проводка сгорит. И это довольно опасно.
3. Есть индикаторные отвёртки специальные с батарейкой, ИЭК тот же продаёт (такие жёлтые), таким землю от нуля отличать удобно. Выявляем неонкой фазу, вырубаем пакетник/вводной автомат (работает это понятно только если он двухполюсный), тыкаем оставшиеся концы, который светится — земля, который не светится — ноль.
4. Вольтметром переменного тока померять напряжение между неопределенным проводом и батареей теплоснабжения (отковырнуть краску и касаться металла). У “заземляющего” провода потенциал будет ноль, у “нулевого” провода, за счет перекоса фаз (разных нагрузок по фазам) потенциал может быть от нуля до 20-30 вольт.
5. Если у Вас трех проводная сеть то тогда должно быть УЗО, далее определяете фазный провод, предварительно отключив всю нагрузку (т.е. нигде не должна замыкаться на устройствах). После определения фазы и подключения к ней (например, лампы накаливания), второй провод соединяете с любым из оставшихся, проводов (все подключения делайте со снятием напряжения), включите УЗО, затем включите вводной автоматический выключатель, если УЗО не отключится то второй провод и является нулевым, а если произойдет отключение УЗО, то это защитное заземление.
http://patlah.ru
© «Энциклопедия Технологий и Методик» Патлах В.В. 1993-2007 гг.
stroyvolga.ru
