Ответы@Mail.Ru: Что такое трансформатор?

Трансформатор ( от латинского transformo – преобразую ) – устройство для преобразования переменного тока с одним напряжением в переменный ток другого напряжения, которое зависит от величины коэффициента трансформации, который, в свою очередь, зависит от соотношения количества витков одной обмотки к другой.

преобразователь из одного в другое

устройство для преобразования каких-либо существующих свойств энергии или объектов

Насколько я знаю, это такое приспособление, которое преобразует ток с одним напряжением, в ток с другим напряжением…

Трансформатор – устройство преобразующее переменный ток таким образом, что напряжение увеличивается или уменьшается в несколько раз практически без потери мощности.

Эта такая электрическая гуделка в ящичке.

Трансформа&#769;тор — не имеющее подвижных частей устройство по преобразованию переменного тока и напряжения по величине без существенных потерь мощности. Трансформатор состоит из нескольких проволочных обмоток, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала. Работа трансформатора основана на явлении электромагнитной индукции. На одну из обмоток, называемую первичной обмоткой подаётся напряжение от внешнего источника. Протекающий по первичной обмотке переменный ток создаёт переменный магнитный поток в магнитопроводе. В результате электромагнитной индукции, переменный магнитный поток в магнитопроводе создаёт во всех обмотках, в том числе и в первичной, ЭДС индукции пропорциональную первой производной магнитного потока. Когда вторичные обмотки ни к чему не подключены (режим холостого хода) , ЭДС индукции в первичной обмотке практически полностью компенсирует напряжение источника питания, поэтому ток через первичную обмотку невелик, и определяется в основном её индуктивным сопротивлением. Напряжение индукции на вторичных обмотках в режиме холостого хода определяется отношением числа витков соответствующей обмотки w2 к числу витков первичной обмотки w1: U2=U1w2/w1. При подключении вторичной обмотки к нагрузке, по ней начинает течь ток. Этот ток также создаёт магнитный поток в магнитопроводе, причем он направлен противоположно магнитному потоку, создаваемому первичной обмоткой. В результате, в первичной обмотке нарушается компенсация ЭДС индукции и ЭДС источника питания, что приводит к увеличению тока в первичной обмотке, до тех пор, пока магнитный поток не достигнет практически прежнего значения. В этом режиме отношение токов первичной и вторичной обмотки равно обратному отношению числа витков обмоток I1=I2w2/w1, отношение напряжений в первом приближении также остаётся прежним. В результате, мощность, потребляемая от источника в цепи первичной обмотки практически полностью передаётся во вторичную. На схемах трансформатор обозначается следующим образом: <img src=”//otvet.imgsmail.ru/download/bcab47d66f5a925e237cc9a6bb26d710_i-26.jpg” > Центральная толстая линия соответствует сердечнику, 1 — первичная обмотка (обычно слева) , 2,3 — вторичные обмотки. Число полуокружностей в каком-то грубом приближении символизирует число витков обмотки (больше витков — больше полуокружностей, но без строгой пропорциональности) Наиболее часто трансформаторы применяются в электросетях и в источниках питания различных приборов. Применение в электросетях Поскольку потери на нагревание провода пропорциональны квадрату тока через провод, при передаче электроэнергии на большое расстояние выгодно использовать очень большие напряжения и небольшие токи. Из соображений безопасности и для уменьшения массы изоляции в быту желательно использовать не столь большие напряжения. Поэтому для наиболее выгодной транспортировки электроэнергии в электросети многократно применяют трансформаторы: сперва для повышения напряжения генераторов на электростанциях перед транспортировкой электроэнергии, а затем для понижения напряжения линии электропередач до приемлемого для потребителей уровня. Поскольку в электрической сети три фазы, для преобразования напряжения применяют трёхфазные трансформаторы, или группу из трех однофазных трансформаторов соединенные в схему звезды или треугольника. У трёхфазного трансформатора сердечник для всех трех фаз общий. Несмотря на сравнительно высокий КПД трансформатора (свыше 90 %), в очень мощных трансформаторах электросетей выделяется очень большая мощность (на небольшой электростанции 1МВт, на трансформаторе выделяется мощность 100 киловатт)

ааааааааааааааааааа

трансформатор прибор катоорый делает ууууууууууу

<a rel=”nofollow” href=”http://transformator-tmg.ru/” target=”_blank”>http://transformator-tmg.ru/</a>

touch.otvet.mail.ru

Трансформатор напряжения — Википедия

Материал из Википедии — свободной энциклопедии

Антирезонансный трансформатор напряжения Трансформаторы напряжения для высоковольтных сетей

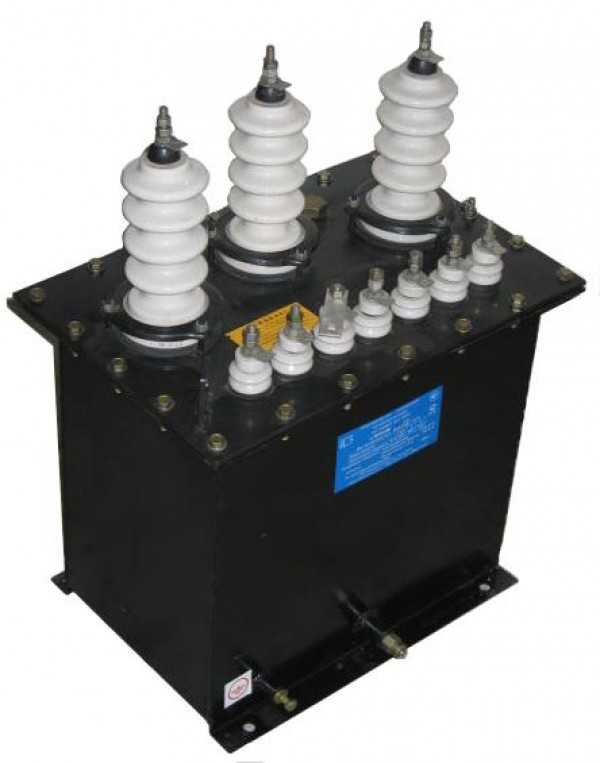

Трансформа́тор напряже́ния — одна из разновидностей трансформатора, предназначенная не для преобразования электрической мощности для питания различных устройств, а для гальванической развязки цепей высокого напряжения (6 кВ и выше) от низкого (обычно 100 В) напряжения вторичных обмоток.

Используется в измерительных цепях, преобразуя высокое напряжение линий электропередач генераторов в удобное для измерения низковольтное напряжение.

Кроме того, применение трансформатора напряжения позволяет изолировать низковольтные измерительные цепи защиты, измерения и управления от высокого напряжения, что, в свою очередь, позволяет использовать более дешёвое оборудование в низковольтных сетях и удешевляет их изоляцию.

Так как трансформатор напряжения не предназначен для передачи через него мощности, основной режим работы трансформатора напряжения — режим холостого хода.

ru.wikipedia.org

Что такое трансформатор: виды

Трансформатор – это электромагнитное устройство, которое передаёт электрическую энергию от одной схемы к другой через индуктивно связанные провода. Другими словами, если поставить две катушки проводов близко друг к другу, без касания, магнитное поле от первой катушки (называется первичной обмоткой) воздействует на другую катушку (так называемую вторичную обмотку). Свойство называется «индукция». Индукция была обнаружена Джозефом Генри и Майклом Фарадеем в 1831 году.

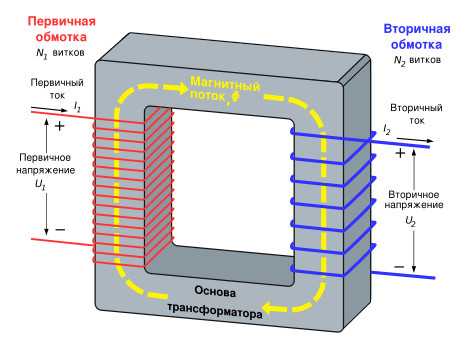

первичная и вторичная обмотка

Принцип работы трансформатора?

Трансформатор используется для приведения напряжения вверх или вниз в электрической цепи переменного тока. Трансформатор может быть использован для преобразования переменного тока в постоянный. Они могут быть очень большими, как в национальных коммунальных системах, или это может быть очень небольшое устройство, встроенное внутрь электроники. Это неотделимая часть всей электрики сегодня.

Теперь, если вы хотите изменить напряжение на схеме, вы можете сделать это путем изменения тока, протекающего в первичной обмотке (напряжение остается высоким). При этом уровень тока влияет на наведенное напряжение на вторичной обмотке. Переменное магнитное поле индуцирует изменение электромагнитной силы или «напряжение».



Разновидности трансформаторов

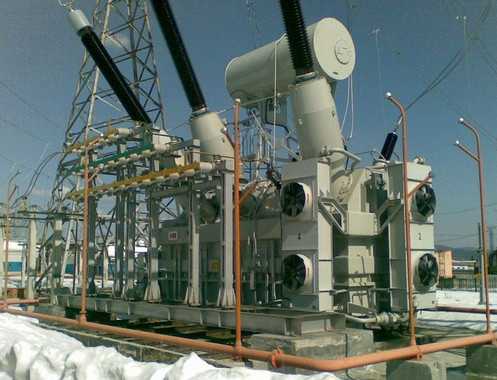

Силовой трансформатор класса напряжения 500кВ

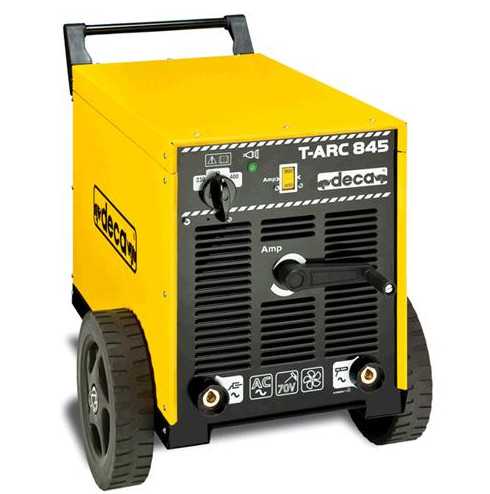

Сварочный трансформатор

сварочный трансформатор

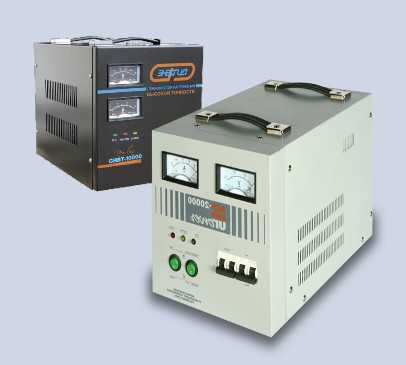

Стабилизатор напряжения (основное составляющее прибора — трансформатор)

бытовые трансформаторы

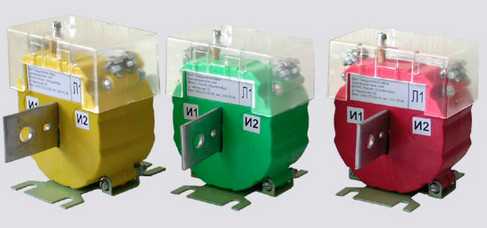

Трансформаторы тока

трансформаторы тока

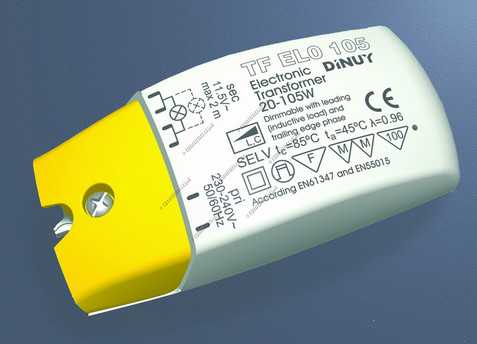

Электронный трансформатор для галогенных ламп 220В/12В

электронный трансформатор

Кто изобрёл трансформатор?

Отто Блати, Микша Дери, Карой Циперновский, инженеры Австро-Венгерской империи, впервые разработали и использовали трансформатор, одинаково в экспериментальной, и коммерческой системе. Позже Люсьен Голард, Себастьян де Ферранти, и Уильям Стэнли усовершенствовали конструкцию. См. следующий вопрос для более подробной информации.

Когда был изобретён трансформатор?

Свойство индукции было открыто в 1830-х годах, но устройство не существовало до 1886 года, когда Уильям Стэнли, работающий на Вестингауза, собрал первый переработанный, коммерческий трансформатор. Его работа была построена на некоторой элементарной конструкции «Ганц и Ко.», в Венгрии, и Люсьена Голарда, и Джона Диксона Гиббса, в Англии. Никола Тесла не изобрёл трансформатор, как некоторые сомнительные источники утверждают. Европейцы, упомянутые выше, сделали первые работы в этой области, Джордж Вестингауз и Стэнли разработали трансформатор, дешёвый в производстве, и лёгкий для конечного использования.

Где использовали первые трансформаторы?

Первая система переменного тока, которая использовала новый трансформатор, была в Грейт Баррингтон, штат Массачусетс, в 1886 году. Ранее устройства были использованы в Австро-Венгрии в 1878-1880-х, и в 1882 в Англии. Люсьен Голард (француз) употребил систему переменного тока для революционного Ланцо, на электрической выставке в Турине в 1884 (Северная Италия). В 1891 году Михаил Добровский разработал и продемонстрировал трехфазный трансформатор на электро-технической экспозиции во Франкфурте, Германии.

Оцените качество статьи. Нам важно ваше мнение:

electric-tolk.ru

Что такое трансформатор? | Компьютер и жизнь

Приветствую, друзья!

Мы с вами уже знакомились с тем, как работают некоторые «кирпичики», из которых состоит современный компьютер.

Вы уже знаете, как работают диоды, а также полевые и биполярные транзисторы.

Сегодня мы с вами узнаем, как устроен еще один такой «кирпичик» — трансформатор.

Он не просто жужжит или гудит, но выполняет очень важные функции!

Если бы не изобрели эту штуку, у нас не было бы ничего – не телевидения, ни радио, ни компьютеров, ни электрического света в домах.

Мы не будем рассматривать подробно всё многообразие трансформаторов (их много), но ограничимся тем, что имеет отношения к компьютеру и периферийным устройствам.

Что такое трансформатор?

Слово «трансформатор» происходит от латинского transformo (преобразовывать). Мы рассмотрим трансформаторы — преобразователи напряжения, как наиболее нас интересующие.

Бывают еще другие трансформаторы, например, тока.

Трансформатор напряжения позволяет получить напряжение одной величины из напряжения другой величины. Все вы видели высоковольтные линии с высокими опорами, по которым передается высокое напряжение 6000, 35 000, 110 000, 220 000 или 500 000 Вольт.

В домашней же электрической сети и присутствует напряжения 220 вольт (В). Преобразование высокого напряжения в 220 В осуществляется с помощью здоровенных трансформаторов в тонны весом, которые находятся в трансформаторных подстанциях.

Из напряжения 220 В мы можем получить дома более низкое напряжение нужной величины с помощью небольшого трансформатора. Удобно, не правда ли?

Как устроен трансформатор

Низкочастотный трансформатор содержит в себе сердечник из сплава на основе железа и размещенные на нем обмотки из провода. В упрощенном виде трансформатор содержит две обмотки — первичную и вторичную. Они изолированы друг от друга и не имеют электрического контакта.

На первичную обмотку подается преобразуемое напряжение, со вторичной снимается напряжение, нужное нам.

Это и отражено в символическом изображении трансформатора в электрических схемах. Обмотки изображают в виде волнистых линий с отводами, сердечник — одной (или несколькими, зависит от стандарта) прямой линией.

При подаче переменного тока в первичную обмотку в ней возникает переменное магнитное поле.

Магнитное поле характеризуется такой числовой величиной, как магнитный поток.

Чем больше ток в первичной обмотке и чем больше там витков, тем сильнее возникающий магнитный поток.

Это магнитный поток наводит (генерирует) переменное напряжение во вторичной обмотке.

Если подключить к вторичной обмотке нагрузку, по ней потечет переменный ток. Следует отметить, что частота переменного напряжение во вторичной обмотке будет равна частоте напряжения в первичной обмотке.

Что будет, если первичную обмотку подключить к источнику постоянного напряжения? Появится ли постоянное напряжение на вторичной обмотке, ведь при протекании тока в первичной обмотке в ней генерируется магнитный поток?

Нет, не появится! Напряжение во вторичной обмотке находится только при переменном магнитном потоке, а при постоянном токе он постоянен.

Роль сердечника заключается в том, что он почти полностью концентрирует в себе магнитный поток.

Без сердечника магнитная связь обмоток было бы слабее.

И мощность, отдаваемая вторичной обмоткой в нагрузку, было бы гораздо меньше.

Полная теория трансформатора довольно сложна.

Чтобы исчерпывающим образом описать его работу, необходимо применять математический аппарат с интегралами, производными и прочими сложными понятиями.

Мы не будем здесь этого делать, но приведем несколько базовых соотношений, имеющих практическую пользу.

Габаритная мощность и КПД трансформатора

Для начала отметим, что, чем больше поперечное сечение сердечника (или магнитопровода) трансформатора, тем большую мощность можно получить на вторичных обмотках.

Именно поэтому большие трансформаторы, установленные в трансформаторных подстанциях и питающие несколько многоэтажек, имеют большой вес и габариты.

Маломощные трансформаторы, отдающие мощность в несколько Ватт (Вт), умещаются на ладони.

Трансформатор характеризуется габаритный мощностью, т.е. суммарной мощностью, отдаваемой всеми вторичными обмотками.

Как известно, мощность Р2 = U2 * I2, где U2, I2 – соответственно, напряжение и ток вторичной обмотки трансформатора.

Отметим, что не вся мощность, потребляемая первичной обмоткой от источника передается во вторичную. Часть мощности идет на нагрев проводов и сердечника. Кроме того, некоторая часть магнитного потока, создаваемого первичной обмоткой, рассеивается в пространстве и не участвуют в наведении напряжения во вторичных обмотках.

Именно поэтому, КПД (коэффициент полезного действия) трансформатора, т.е. отношение мощности вторичной обмотки P2 к мощности первичной обмотки P1 меньше 100%.

КПД: η = P2 / P1

В общем случае, чем больше габаритная мощность трансформатора, тем больше его КПД.

КПД маломощных трансформаторов может составлять величину 60 – 80%. КПД мощных трансформаторов в распределительных подстанциях может иметь величину 99% .

Провода в обмотках нагреваются потому, что они имеют не нулевое сопротивление. Прохождения тока по проводнику, обладающему сопротивлением, вызывает, по закону Джоуля-Ленца, его нагрев.

Именно поэтому обмотки трансформатора выполняют из меди, как материала, обладающего низким удельным сопротивлением.

Количество витков на вольт и сечение магнитопровода трансформатора

Напряжение на вторичной обмотке пропорционально количеству витков провода в ней. Чем больше витков, тем больше напряжение на ней.

Маломощный трансформатор характеризуется такой вспомогательной величиной, как количество витков на вольт.

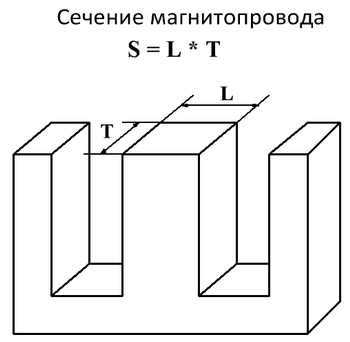

Она связана достаточно сложной зависимостью с сечением магнитопровода трансформатора.

Для маломощных однофазных трансформаторов c сердечником из отдельных пластин приближённая формула имеет вид:

w = 50/S, где S — сечение магнитопровода в кв. сантиметрах, w – количество витков на вольт.

Таким образом, если сечение магнитопровода имеют величину, скажем 4 кв. см, то для него w = 50/4 = 12,5.

Если первичная обмотка рассчитана на напряжение 220 вольт количество витков в ней должно быть: w1 = 220*12,5 = 2750. А если нам надо, например, иметь 15 вольт на вторичной обмотке, надо намотать w2 = 15*12,5 = 188 витков.

В заключение первой части рассмотрим, что такое коэффициент трансформации.

Коэффициент трансформации трансформатора

Трансформатор характеризуется ещё такой величиной, как коэффициент трансформации. Коэффициент трансформации k — это отношение напряжения вторичной обмотки к напряжению первичной обмотки: k = U2/U1. Если имеется несколько вторичных обмоток разными напряжениями, то для каждой будет свой коэффициент трансформации.

Из вышесказанного видно, что коэффициент трансформации определяется соотношением витков вторичной и первичной обмоток: k = w2/w1.

Для приведенных выше цифр в примере k = 15/220 = 188/2750 = 0,068

Для понижающего трансформатора коэффициент трансформации будет меньше единицы, для повышающего – больше.

Бывают трансформаторы с коэффициентом трансформации, равным единице.

В этом случае трансформатор служит для гальванической развязки разных частей схемы.

Во второй части мы продолжим знакомство с этой интересной штуковиной.

Можно еще почитать:

Как устроен компьютерный блок питания. Часть 1.

Как устроен компьютерный блок питания. Окончание.


vsbot.ru

Ответы@Mail.Ru: Что такое трансформатор?

Трансформа́тор — не имеющее подвижных частей устройство по преобразованию переменного тока и напряжения по величине без существенных потерь мощности. Трансформатор состоит из нескольких проволочных обмоток, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала.
Работа трансформатора основана на явлении электромагнитной индукции. На одну из обмоток, называемую первичной обмоткой подаётся напряжение от внешнего источника. Протекающий по первичной обмотке переменный ток создаёт переменный магнитный поток в магнитопроводе. В результате электромагнитной индукции, переменный магнитный поток в магнитопроводе создаёт во всех обмотках, в том числе и в первичной, ЭДС индукции пропорциональную первой производной магнитного потока. Когда вторичные обмотки ни к чему не подключены (режим холостого хода) , ЭДС индукции в первичной обмотке практически полностью компенсирует напряжение источника питания, поэтому ток через первичную обмотку невелик, и определяется в основном её индуктивным сопротивлением. Напряжение индукции на вторичных обмотках в режиме холостого хода определяется отношением числа витков соответствующей обмотки w2 к числу витков первичной обмотки w1:

U2=U1w2/w1.
При подключении вторичной обмотки к нагрузке, по ней начинает течь ток. Этот ток также создаёт магнитный поток в магнитопроводе, причем он направлен противоположно магнитному потоку, создаваемому первичной обмоткой. В результате, в первичной обмотке нарушается компенсация ЭДС индукции и ЭДС источника питания, что приводит к увеличению тока в первичной обмотке, до тех пор, пока магнитный поток не достигнет практически прежнего значения. В этом режиме отношение токов первичной и вторичной обмотки равно обратному отношению числа витков обмоток

I1=I2w2/w1,
отношение напряжений в первом приближении также остаётся прежним. В результате, мощность, потребляемая от источника в цепи первичной обмотки практически полностью передаётся во вторичную.

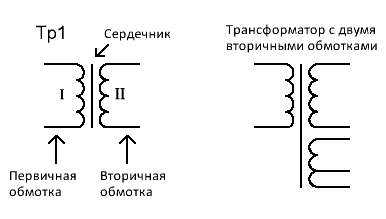

На схемах трансформатор обозначается следующим образом:


Центральная толстая линия соответствует сердечнику, 1 — первичная обмотка (обычно слева) , 2,3 — вторичные обмотки. Число полуокружностей в каком-то грубом приближении символизирует число витков обмотки (больше витков — больше полуокружностей, но без строгой пропорциональности)
Наиболее часто трансформаторы применяются в электросетях и в источниках питания различных приборов.
Применение в электросетях
Поскольку потери на нагревание провода пропорциональны квадрату тока через провод, при передаче электроэнергии на большое расстояние выгодно использовать очень большие напряжения и небольшие токи. Из соображений безопасности и для уменьшения массы изоляции в быту желательно использовать не столь большие напряжения. Поэтому для наиболее выгодной транспортировки электроэнергии в электросети многократно применяют трансформаторы: сперва для повышения напряжения генераторов на электростанциях перед транспортировкой электроэнергии, а затем для понижения напряжения линии электропередач до приемлемого для потребителей уровня.

Поскольку в электрической сети три фазы, для преобразования напряжения применяют трёхфазные трансформаторы, или группу из трех однофазных трансформаторов соединенные в схему звезды или треугольника. У трёхфазного трансформатора сердечник для всех трех фаз общий.

Несмотря на сравнительно высокий КПД трансформатора (свыше 90 %), в очень мощных трансформаторах электросетей выделяется очень большая мощность (на небольшой электростанции 1МВт, на трансформаторе выделяется мощность 100 киловатт)

otvet.mail.ru

Что такое трансформатор. Окончание | Компьютер и жизнь

Приветствую, друзья!

Продолжаем знакомство с «кирпичиками» электроники.

В первой части статьи мы начали знакомиться с трансформатором, узнали, как он устроен.

Мы узнали, что такое габаритная мощность трансформатора, коэффициент трансформации и КПД.

Сейчас мы с вами узнаем еще кое-что интересное и копнем в практическую сторону вопроса.

Сначала о том, какие бывают

Сердечники трансформаторов

Сердечники низкочастотных маломощных трансформаторов выполнены не из цельного куска ферромагнетика, а из отдельных пластин, изолированных друг от друга. Это уменьшает нагрев сердечника от вихревых токов (токов Фуко).

Такие сердечники из пластин стягивают винтами или специальными скобами. Если сердечник плохо стянут, то он будет надоедливо гудеть. Малогабаритные трансформаторы в адаптерах не стянуты, а проклеены специальным составом.

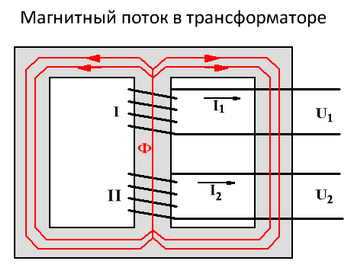

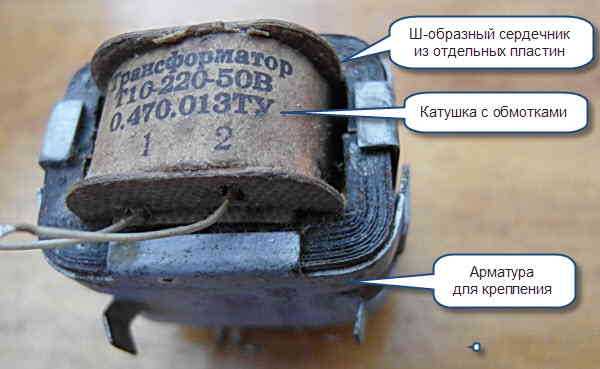

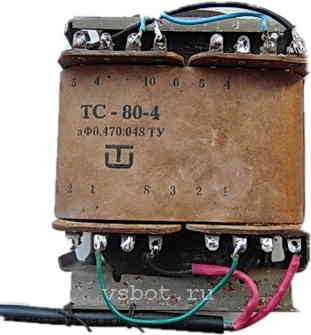

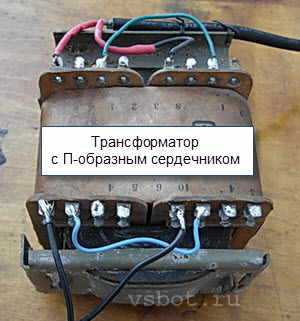

Форма сердечников может быть различной. Чаще всего применяются Ш- и П-образные сердечники. В случае Ш-образного сердечника обмотки располагаются в одной катушке на центральном стержне. В случае П-образного сердечника обмотки располагаются на двух катушках.

При этом в каждой катушке имеется половина первичной и половина вторичной обмотки (обмоток). Половинки обмоток включаются последовательно. Можно использовать одну половинку вторичной обмотки, получив вдвое меньшее напряжение.

Если быть точным, сердечники состоят из Ш-образных или П-образных пластин и замыкающей магнитный поток прямоугольной пластины.

Собирается сердечник вперекрышку, так, чтобы не было отдельного блока Ш-образных и замыкающих пластин.

Существую еще тороидальные сердечники, представляющие собой тор – «бублик» прямоугольного сечения.

Они отличаются меньшим рассеиванием магнитного потока и представляют собой металлическую ленту, свитую в кольцо.

Металлическая лента покрыта слоем лака – для того, чтобы воспрепятствовать токам Фуко.

Однако изготовить трансформатор на таком сердечнике сложнее.

Кто хотя раз пробовал мотать обмотки на тороидальном сердечнике – тот знает!

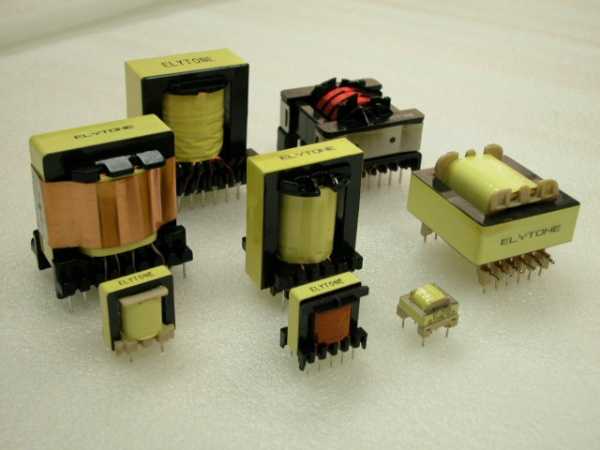

Интересно отметить, что сердечники высокочастотных (импульсных) трансформаторов сделаны из цельного куска материала (феррита).

Ферриты обладают повышенным электрическим и магнитным сопротивлением, поэтому такие технологические ухищрения не нужны.

Ферритовые сердечники способны работать на частотах в сотни килогерц и выше.

Где применяются трансформаторы в компьютерах и периферии?

Они применяются в блоках питания компьютеров и периферийных устройств. Отметим, что в большинстве случаев в периферийных устройствах и во всех компьютерах используются импульсные блоки питания.

Т.е. предварительно переменная сетевое напряжение выпрямляется высоковольтным выпрямителем. Постоянное напряжение поступает в инвертор, который превращает его в переменное напряжение повышенной частоты, которое можно преобразовать трансформатором.

Зачем такие сложности, спросите вы? Переменное выпрямить в постоянное, и затем опять превратить в переменное? Выигрыш здесь тот, что при повышенных частотах габариты и вес сердечника трансформатора уменьшаются в десятки раз!

При небольшом сердечнике количество меди в обмотках будет небольшим. Следовательно, стоимость трансформатора значительно уменьшается.

Стандартный компьютерный блок питания размерами 150 х 140 х 85 мм способен отдать мощность 600 — 800 ватт и более. При использовании трансформатора на частоте сетевого напряжения 50 Гц он имел бы габариты в несколько раз больше и вес в несколько килограммов. Тяжёлый бы получился компьютер!

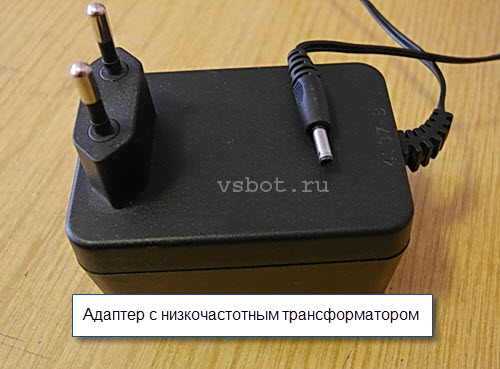

Традиционные низкочастотные трансформаторы пока еще используются в маломощных блоках питания для модемов, акустических колонок, точек доступа и прочих маломощных периферийных устройств. Но область их применения постепенно сужается.

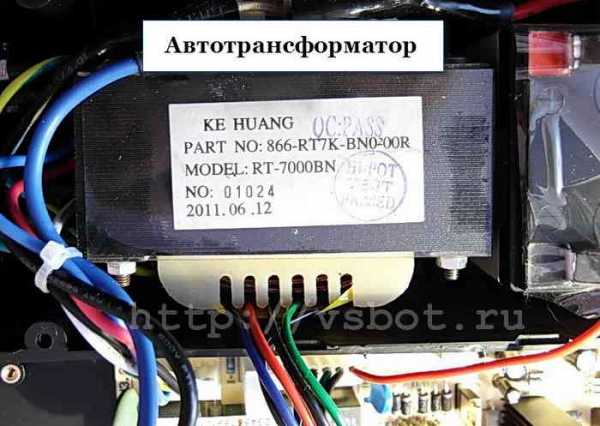

Автотрансформаторы

Достоинство обычных трансформаторов — гальваническая развязка обмоток. Т.е. вторичная обмотка не соединена непосредственно (гальванически) с сетью. Это повышает безопасность использования. Мощность из первичной обмотки во вторичную передается по воздуху.

А что будет, если соединить обмотки? Получим автотрансформатор!

Будет работать тот же закон электромагнитной индукции — чем с большей части витков снимается напряжение, тем больше оно будет.

Если подать напряжение на соединенные вместе первичную и вторичную обмотки, а снять напряжение с той, которая была раньше вторичной, получим понижающий трансформатор.

А если подать напряжение на часть обмотки, бывшей ранее первичной, а снять его с крайних выводов, получим повышающий трансформатор.

Уже интересно, правда?

Чтобы получить повышение напряжение на вторичной обмотке традиционным способом, пришлось бы мотать обмотку с количеством витков большим, чем в первичной. А так можно намотать дополнительную (небольшую) обмотку и получить нужное напряжение!

Цена этого — отсутствие гальванической развязки, так как присутствует, по существу, одна обмотка с отводами, подключенная к электрической сети.

Вместе с тем у автотрансформатора есть одно существенное преимущество. При той же мощности, снимаемой с обмотки, сердечник автотрансформатора имеет меньшие габариты и вес. Это свойство широко используется в источниках бесперебойного напряжения (ИБП), где используется технология AVR.

При изменении входного сетевого напряжения ИБП не спешит переключаться на аккумуляторы, а коммутирует обмотки автотрансформатора, поддерживая напряжение на нагрузке. Это продлевает срок службы аккумулятора.

Сердечник автотрансформатора имеет меньшие габариты и вес потому, что мощность из первичной обмотки во вторичную передается не только по воздуху, но и непосредственно, гальванически.

Перегрев трансформатора

В процессе работы трансформатор греется. Греются и обмотки, и сердечник. В правильно рассчитанном и изготовленном трансформаторе температура не превышает определенной величины. Но производители всегда ищут, где бы сэкономить.

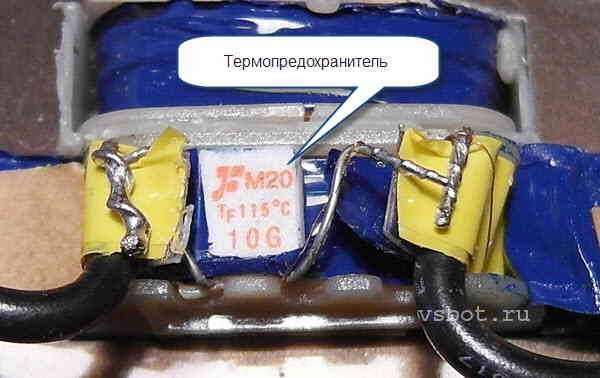

Поэтому в дешевых адаптерах применяют следующий трюк. Уменьшают сечение сердечника и количество витков, экономия на меди и стали. В результате сердечник и обмотки греются сильнее. Чтобы исключить возможность пожара, последовательно с первичной обмоткой включают термопредохранитель, который располагают в недрах первичной обмотки.

При нагревании обмотки греется и термопредохранитель. При достижении определенной температуры (110 — 130 С) термопредохранитель перегорает, цепь первичной обмотки размыкается, и возгорания не происходит.

Иногда при ремонте таких трансформаторов неисправный термопредохранитель закорачивают, восстанавливая цепь первичной обмотки.

Но такой, с позволения сказать, ремонт повышает пожароопасность. Никогда так не поступайте!

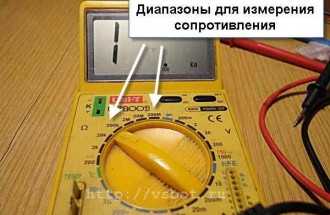

Как проверить трансформатор

Обмотки маломощного трансформатора имеют небольшое сопротивление от единиц до десятков и сотен Ом, поэтому их можно проверить тестером в режиме измерения сопротивления.

Первичная обмотка рассчитана на сетевое напряжение 220 В, поэтому там большее количество витков.

Ток, протекающий по ней, невелик, поэтому используется провод малого сечения.

Во вторичной обмотке ток обычно больше, используется провод большего сечения.

Чем больше сечение проводника, тем меньше его сопротивление. Поэтому для понижающего трансформатора сопротивление первичной обмотки больше сопротивления вторичной.

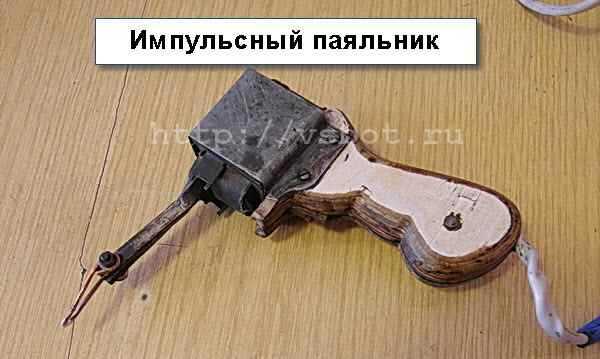

В заключение рассмотрим одно из интересных применений трансформатора — импульсный паяльник.

Первичная обмотка выполнена как обычно и рассчитана на сетевое напряжение 220 вольт.

Вторичная выполнена из толстой медной шины и имеет один виток.

На ней генерируется очень небольшое напряжение, но она способна отдать ток в несколько ампер, чего достаточно для нагрева жала из более тонкой медной проволоки.

Жало очень невелико, поэтому нагревается за несколько секунд. Традиционный паяльник с толстым жалом греется гораздо медленнее!

Можно еще почитать

Что такое биполярный транзистор, и как его проверить.

Что такое полевой транзистор, и как его проверить.


vsbot.ru

Что такое трансформатор: виды, описание

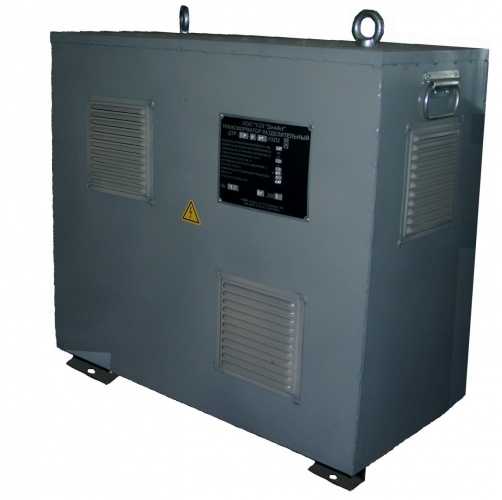

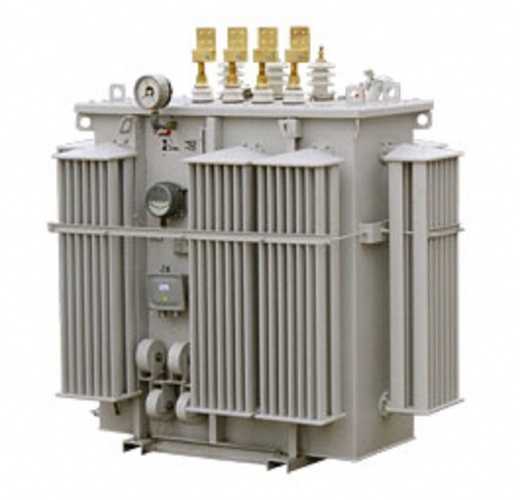

Силовой трансформатор

Силовой трансформатор – трансформатор, который используют для преобразования энергии в электрических сетях, а также установках, которые используют для работы с электрической энергией.

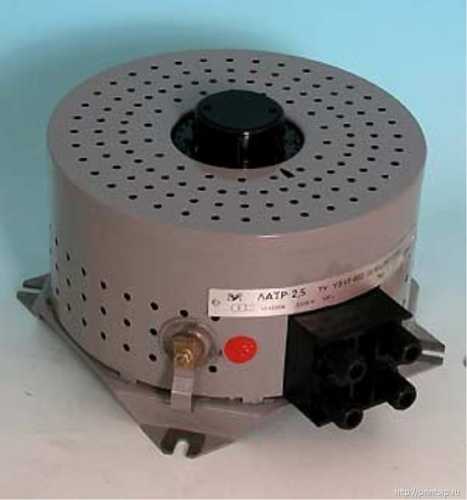

Автотрансформатор

Трансформатор с соединенными напрямую первичной и вторичной обмоткой, что обеспечивает им одновременно и электрическую, и электромагнитную связь. Как правило, обмотка трансформатора обладает минимум 3 выводами, подключение к которым позволяет получить разные напряжения. Одним из основных преимуществ такого типа трансформаторов является высокий КПД (так как преобразовывается лишь часть мощности). К недостаткам относится отсутствие электрической изоляции между первичной и вторичной цепью.

Измерительные трансформаторы

Измерительные трансформаторы применяются в установках переменного тока и служат в целях изоляции цепей измерительных приборов и реле от сети высокого напряжения, а также в целях расширения пределов измерения измерительных приборов. Если бы включение измерительных приборов осуществлялось непосредственно в цепь высокого напряжения, то каждый из приборов мог бы стать попросту опасным для прикосновений. Во избежание этого конструкцию приборов пришлось бы значительно усложнить, так как сечение токоведущих частей должно было бы справляться с большими токами, а их изоляция – справляться с высоким напряжением.

Измерительные трансформаторы можно разделить на два типа: трансформаторы напряжения и трансформаторы тока. Благодаря их использованию появляется возможность эксплуатации одних и тех же устройств со стандартными пределами измерения.

 В случае с измерительным трансформатором тока происходит преобразование большого тока в малый, а в случае с измерительным трансформатором напряжение осуществляется изменение высокого напряжения в низкое.

Трансформатор тока

Трансформатор, который используют в целях снижения первичного тока до отметки, применяемой в цепях измерения, управления, защиты и сигнализации. Вторичная обмотка обладает номинальным значением 1А и 5А. Включение первичной обмотки осуществляется в цепь с измеряемым переменным током. В свою очередь, во вторичную подключают измерительные приборы. Ток, который проходит по вторичной обмотке, пропорционален току, который проходит в первичной обмотке на коэффициент трансформации.

Трансформатор напряжения

Трансформатор, который используют в целях преобразования высокого напряжения в более низкое в цепях, в измерительных цепях, а также цепях РЗиА. Благодаря использованию трансформатора появляется возможность изоляции логических цепей защиты и измерительных цепей от цепей высокого напряжения.

Импульсный трансформатор

Трансформатор, который используют в целях преобразования импульсных сигналов, чья длительность доходит до десятков микросекунд, с максимальным сохранением формы импульса. Обычно его применяют в тех случаях, когда требуется передача прямоугольного электрического импульса. Он трансформирует кратковременные видеоимпульсы напряжения, периодическое повторение которых сопровождается высокой скважностью. Как правило, главные требования, которые предъявляются к ИТ, включают в себя передачу формы трансформируемых импульсов напряжения в неискаженном виде. Кроме этого, во время воздействия на вход ИТ того или иного вида напряжения необходимо получить на выходе тот же самый импульс напряжения (в крайнем случае, другой полярности или амплитуды).

Разделительный трансформатор

Трансформатор, у которого первичная обмотка электрически никак не связана со вторичными обмотками. Основное предназначение силовых разделительных трансформаторов заключается в повышении безопасности электросетей, требования к которой возрастают в случае касаний земли, а также токоведущих и нетоковедущих частей, находящихся под напряжением в результате повреждения изоляции. Гальваническая развязка электрических цепей обеспечивается за счет сигнальных разделительных трансформаторов.

Пик-трансформатор

Трансформатор, который преобразует напряжение, имеющее синусоидальную форму, в импульсное напряжение, полярность которого изменяется через каждую половину периода.

Трансформаторы с минимальным и нормальным магнитным рассеянием

Трансформаторы СТЭ характеризуются тем, что их обмотка обладает минимальным магнитным рассеянием. При этом сила тока регулируется за счет винтового механизма дросселя, вынесенного отдельно.

Трансформаторы с нормальным магнитным рассеянием в чем-то схожи с предыдущими. Основное различие между ними заключается в том, что присутствует дополнительная реактивная катушка, которая находится на главных стержнях магнитного сердечника и обмотке дросселя. Дроссель устанавливают на магнитный сердечник, при этом сила тока регулируется точно таким же образом, что и при работе с трансформатором СТЭ.

Трансформаторы с повышенным магнитным рассеянием

Главное отличие трансформаторов с повышенным магнитным рассеянием от трансформаторов с низким и нормальным рассеянием заключается в наличии подвижной конструкции шунтов и обмоток. Благодаря такому подходу можно получить более высокие рабочие характеристики независимо от массы самого трансформатора.

Среди трансформаторов с повышенным магнитным рассеянием можно найти модели с подвижными обмотками, к примеру, трансформаторы ТСК-300, ТД-300, ТС-500. Кроме этого, существуют модели, у которых имеются подвижные магнитные шунты (ТДМ-317 и СТШ-250). Также можно отметить модели с неподвижными подмагничивающими шунтами и обмотками (ТДФ-2001 и ТДФ-1001) и конструкции со сложной магнитной коммутацией (ВД-306 и ВДУ-506). На сегодняшний день чаще всего используются модели трансформаторов ТД и ТС, а также их модификации ТДЭ и ТДМ.

Тиристорные трансформаторы

Также стоит отметить тиристорные трансформаторы, работа которого основана фазовом регулировании силы тока за счет тиристоров, которые осуществляют преобразование поступающего переменного тока в знакопеременные импульсы.  Сначала такие трансформаторы, из-за нестабильности горения дуги, применялись исключительно при контактной и шлаковой сварке. Однако, по мере развития полупроводниковых технологий тиристорные сварочные трансформаторы претерпели определенные изменения и стали одними из лучших аппаратов, которые отлично подходят не только для шлаковой и точечной сварок, но и ручной дуговой.

bouw.ru

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
