Что может автокад – Программа Аutocad (Автокад) – как сделать чертежи, размеры, рамки и тексты в ней

Содержание

что это такое? Описание программы. Назначение файлов autocad, отличных от dwg

, AutoCAD Drawing, version 1.4 [d]
, AutoCAD Drawing, version 10 [d]
, AutoCAD Drawing, version 11 [d]
, AutoCAD Drawing, version 13 [d]
, AutoCAD Drawing, version 14 [d]
, AutoCAD Drawing, version 2.0 [d]
, AutoCAD Drawing, version 2.1 [d]
, AutoCAD Drawing, version 2.2 [d]
, AutoCAD Drawing, version 2.5 [d]
, AutoCAD Drawing, version 2.6 [d]
, AutoCAD Drawing, version 2000-2002 [d]
, AutoCAD Drawing, version 2004-2005 [d]
, AutoCAD Drawing, version 2007-2008 [d]
, AutoCAD Drawing, version 2010-2012 [d]
, AutoCAD Drawing, version 2013-2014 [d]
и AutoCAD Drawing, version 9 [d]

AutoCAD
— двух- и трёхмерная система автоматизированного проектирования и черчения, разработанная компанией Autodesk . Первая версия системы была выпущена в 1982 году. AutoCAD и специализированные приложения на его основе нашли широкое применение в машиностроении, строительстве, архитектуре и других отраслях промышленности. Программа выпускается на 18 языках. Уровень локализации варьирует от полной адаптации до перевода только справочной документации. Русскоязычная версия локализована полностью, включая интерфейс командной строки и всю документацию, кроме руководства по программированию.

Функциональные возможности

Ранние версии AutoCAD оперировали небольшим числом элементарных объектов, такими как круги, линии, дуги и текст, из которых составлялись более сложные. В этом качестве AutoCAD заслужил репутацию «электронного кульмана », которая остаётся за ним и поныне . Однако на современном этапе возможности AutoCAD весьма широки и намного превосходят возможности «электронного кульмана» .

В области двумерного проектирования AutoCAD по-прежнему позволяет использовать элементарные графические примитивы для получения более сложных объектов. Кроме того, программа предоставляет весьма обширные возможности работы со слоями и аннотативными объектами (размерами, текстом, обозначениями). Использование механизма внешних ссылок (XRef) позволяет разбивать чертеж на составные файлы, за которые ответственны различные разработчики, а динамические блоки расширяют возможности автоматизации 2D-проектирования обычным пользователем без использования программирования. Начиная с версии 2010 в AutoCAD реализована поддержка двумерного параметрического черчения . В версии 2014 появилась возможность динамической связи чертежа с реальными картографическими данными (GeoLocation API).

Версия программы AutoCAD 2014 включает в себя полный набор инструментов для комплексного трёхмерного моделирования (поддерживается твердотельное, поверхностное и полигональное моделирование). AutoCAD позволяет получить высококачественную визуализацию моделей с помощью системы рендеринга mental ray . Также в программе реализовано управление трёхмерной печатью (результат моделирования можно отправить на 3D-принтер) и поддержка облаков точек (позволяет работать с результатами 3D-сканирования). Тем не менее следует отметить, что отсутствие трёхмерной параметризации не позволяет AutoCAD напрямую конкурировать с машиностроительными САПР среднего класса, такими как Inventor , SolidWorks и другими . В состав AutoCAD 2012 включена программа Inventor Fusion, реализующая технологию прямого моделирования .

Средства разработки и адаптации

Широкое распространение AutoCAD в мире обусловлено не в последнюю очередь развитыми средствами разработки и адаптации, которые позволяют настроить систему под нужды конкретных пользователей и значительно расширить функционал базовой системы. Большой набор инструментальных средств для разработки приложений делает базовую версию AutoCAD универсальной платформой для разработки приложений . На базе AutoCAD самой компанией Autodesk и сторонними производителями создано большое количество специализированных прикладных приложений, таких как AutoCAD Mechanical, AutoCAD Electrical, AutoCAD Architecture, GeoniCS, Promis-e, PLANT-4D, AutoPLANT, СПДС GraphiCS, MechaniCS, GEOBRIDGE, САПР ЛЭП, Rubius Electric Suite и других.

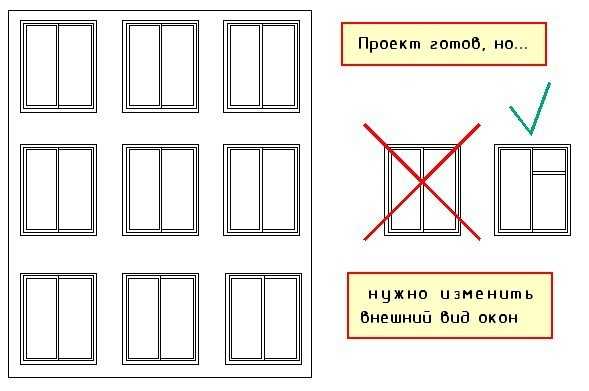

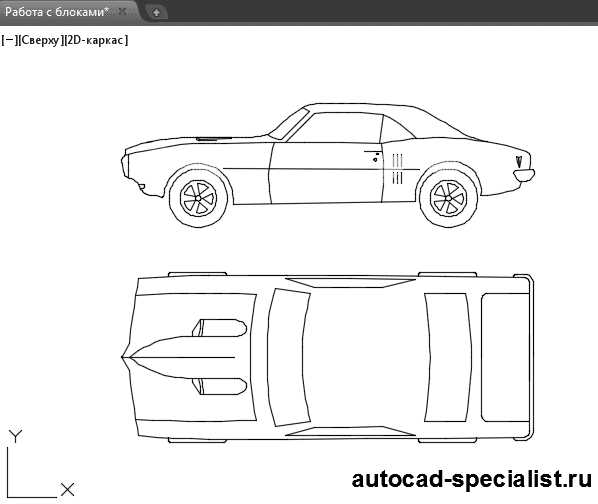

Динамические блоки

Динамические блоки — двухмерные параметрические объекты, обладающие настраиваемым набором свойств. Динамические блоки предоставляют возможность сохранения в одном блоке (наборе графических примитивов) нескольких геометрических реализаций, отличающихся друг от друга размером, взаимным расположением частей блока, видимостью отдельных элементов и т. п. С помощью динамических блоков можно сократить библиотеки стандартных элементов (один динамический блок заменяет несколько обычных). Также активное использование динамических блоков в ряде случаев позволяет значительно ускорить выпуск рабочей документации . Впервые динамические блоки появились в AutoCAD 2006 .

Макрокоманды


Action Macros

Action Macros впервые появились в AutoCAD 2009. Пользователь выполняет последовательность команд, которая записывается с помощью инструмента Action Recorder.

Menu Macros

Пользователь имеет возможность создавать собственные кнопки, с помощью которых можно вызывать заранее записанные по определённым правилам серии команд (макросы). В состав макросов можно включать выражения, написанные на языках DIESEL и AutoLISP .

DIESEL

DIESEL (Direct Interprietively Evaluated String Expression Language) — язык оперирования строками с небольшим количеством функций (всего 28 функций). Он позволяет формировать строки, которые должны иметь переменный текст, зависящий от каких-либо условий. Результат выводится в виде строки, которая интерпретируется системой AutoCAD как команда. Язык DIESEL используется, в основном, для создания сложных макрокоманд в качестве альтернативы AutoLISP. Особое значение данный язык имеет для версии AutoCAD LT, в котором отсутствуют все средства программирования, за исключением DIESEL . Данный язык впервые появился в AutoCAD R12.

Visual LISP

AutoLISP

AutoCAD VBA

В AutoCAD, начиная с версии R14, введена поддержка VBA (Visual Basic for Application). В отличие от VisualLISP, VBA является визуальной средой программирования, однако приложения VBA работают с AutoCAD только посредством ActiveX, а с AutoLISP взаимодействие сильно ограничено . Достоинствами VBA является более полная поддержка ActiveX и возможность загрузки DLL -библиотек.

Начиная с версии AutoCAD 2010 среда разработки VBA не входит в комплект поставки программы. Autodesk постепенно отказывается от поддержки VBA в AutoCAD, отдавая приоритет.NET. . В версии AutoCAD 2014 VBA был обновлен до версии 7.1, но, тем не менее, данная среда разработки по-прежнему устанавливается отдельно .

ObjectARX

ObjectARX SDK — дополнение к среде разработки Microsoft Visual Studio и содержит специальные библиотеки, заголовочные файлы, примеры и вспомогательные инструменты, предназначенные для создания программ, функционирующих исключительно в среде AutoCAD. ARX-приложения могут напрямую обращаться к базе данных рисунка и геометрическому ядру. Можно создавать собственные команды, аналогичные стандартным командам AutoCAD. Впервые пакет ObjectARX был реализован для AutoCAD R13, ранее существовали аналогичные по назначению пакеты ADS (для AutoCAD R11) и ARX (для AutoCAD R12) . Обозначение версий ObjectARX совпадает с обозначениями версий AutoCAD, для которых предназначен данный пакет. Программы, созданные для одной конкретной версии AutoCAD, несовместимы с другими версиями. Проблема совместимости, как правило, решается перекомпиляцией программы в соответствующей версии ObjectARX.

.NET

COM

Недокументированная возможность работы с AutoCAD на всех языках программирования, поддерживающих технологию COM . Наибольшей популярностью среди разработчиков пользуется язык программирования Delphi .

JavaScript

В версии 2014 была введена возможность загрузки и выполнения скриптов, написанных на языке JavaScript . При этом веб-сайт, с которого производится загрузка скрипта должен быть внесен в список доверенных (trusted) сайтов, определенных в соответствующей системной переменной .

Поддерживаемые операционные системы

AutoCAD сертифицирован для работы в семействе операционных систем Microsoft Windows и OS X . Версия 2014 поддерживает операционные системы Windows XP (с пакетом обновлений SP3), Windows 7 и Windows 8 . Поддержка OS X пока ограничивается лишь версией 2013 . В комплект поставки (для Windows) входят версии и для 32-разрядных, и для 64-разрядных систем. AutoCAD поддерживает использование вычислительных ресурсов многопроцессорных и многоядерных систем.

AutoCAD LT

AutoCAD 360

AutoCAD 360
(ранее AutoCAD WS
) — интернет-приложение на базе облачных вычислений , а также программа для мобильных устройств на Apple iOS (iPad и iPhone) и Android , распространяющееся по бизнес-модели freemium . Компанией предлагаются 3 тарифных плана — бесплатный (Free) и 2 платных: Pro и Pro Plus . Пользователям бесплатного тарифного плана д

starer.ru

Различные форматы файлов AutoCAD — СтройМетПроект

Главная » Самоучитель » Обучение AutoCAD » Различные форматы файлов AutoCAD

Формат файлов Автокад (dwg и dwt)

Если перейти в Меню приложения и нажать «Сохранить как…», то вам будет предложено выбрать версию программы и расширение файла (см. рис.). Давайте более подробно рассмотрим расширение файлов Автокад.

Формат Автокада dwg.

Как известно, родной формат AutoCAD – dwg файл. Именно в нем и хранится сам чертеж. Расширение AutoCAD dwg установлено по умолчанию при сохранении работы. Этот формат можно считать универсальным, ведь разработчики позаботились о том, чтобы файлы Автокад dwg могли хранить 2d и 3d объекты. К тому же другие приложения компании Autodesk работают с данным форматом. Так импортировать файл Автокад в 3ds Max не составляет труда. Если требуется открыть чертеж AutoCAD dwg в другой программе и там с ним работать, то можно конвертировать файлы.

Если вы не можете открыть чертеж на своем компьютере, т.к. он сделан в более новой версии программы, или у вас вовсе не установлен Автокад, а просмотреть/распечатать файл нужно, то вам поможет приложение AutoCAD dwg Trueview.

СОВЕТВ настройках программы можно установить подходящий формат файла при сохранении чертежа в зависимости от версии программы. К примеру, если ваши коллеги пользуются AutoCAD 2004, а вы работаете в более продвинутой версии, то вам постоянно нужно выполнять команду Файл — «Сохранить как…» и устанавливать тип файла «Чертеж AutoCAD 2004/LT2004 (*.dwg)». Данное действие можно выполнить единоразово в настройках. Для этого в командной строке пропишите НАСТРОЙКА и нажмите Enter. В появившемся диалоговом окне перейдите на вкладку «Открытие/Сохранение» и в разделе «Сохранение файлов» установите нужный вариант (см. рис.).

ПРИМЕЧАНИЕ:

Чтобы данная настройка сохранилась, вам нужно создать шаблон (расширение *.dws) и в дальнейшем с ним работать. Также следует учитывать, что преобразование чертежей в форматы более ранних версий может быть причиной потери части данных.

Формат Автокада с расширением *.dwt.

В AutoCAD формат файлов с расширением *.dwt обозначает, что документ является шаблоном. Это значит, что программу можно адаптировать под себя и сохранить все настройки в виде шаблона. После открытия файла dwt он автоматически преобразовывается в формат dwg, который нужно сохранить и продолжить работу в программе.

Что ж, это основные форматы программы, однако есть и другие, которые могут быть не менее полезными в том или ином случае. Ознакомьтесь также со статьей, посвященной таким форматам, как *.dws и *.dxf, которые позволяют создавать стандарты оформления, а также обмениваться данными чертежей.

Файлы bak в Автокаде

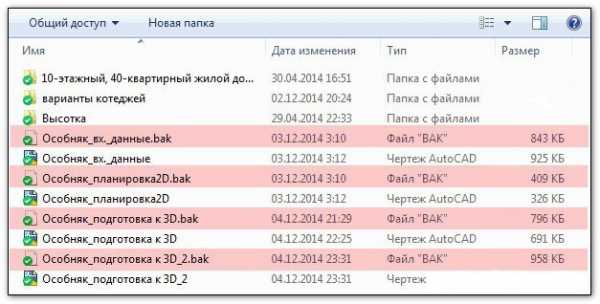

Наверняка каждый из вас замечал, что работая в Автокаде над каким-либо проектом, после сохранения файла чертежа *.dwg, в этой же папке появляется еще один файл, который имеет расширение *.bak.

Давайте более подробно разберем, что такое файлы bak в Автокаде, и когда они могут пригодиться.

В AutoCAD файл bak является резервной копией чертежа, и если данное расширение вручную поменять на *.dwg, то файл без проблем откроется в Автокаде и будет содержать чертеж со всеми объектами. Эти файлы создаются по умолчанию, т.к. в «Настройках» установлена галочка напротив «Создавать резервные копии» (см. рис.).

СОВЕТ: Данную настройку лучше не трогать, т.к. от компьютерных сбоев и повреждения файлов по всевозможным причинам никто не застрахован. Именно файл *.bak поможет вам восстановить чертеж, над которым работа может вестись не один день.

Как настроить автосохранение в Автокаде?

В резервную копию информация вносится не сразу, а тогда, когда осуществляется пересохрание основного файла. Поэтому, чтобы организовать работу в программе AutoCAD максимально эффективно, придерживайтесь следующего алгоритма:

  1. Начиная работу над новым чертежом, сразу же сохраните его в компьютере («Файл»– «Сохранить»).

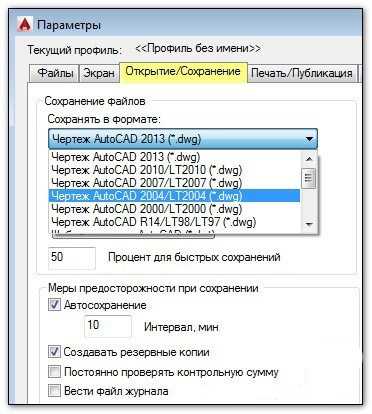

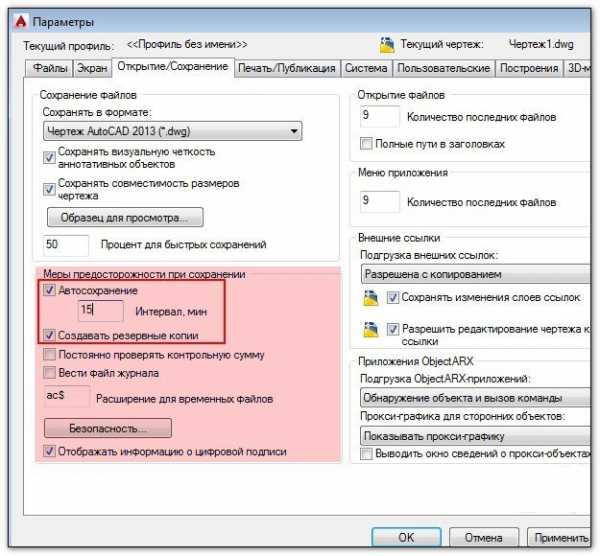

  2. В командной строке пропишите «НАСТРОЙКА», нажмите Enter и в открывшемся диалоговом окне перейдите на вкладку «Открытие/Сохранение». Убедитесь, что установлена галочка напротив «Создавать резервные копии», а также выполняется автосохранение в Автокаде.
  3. Настройте автосохранение AutoCAD. Оптимальное время 15-20 мин.

  1. Помните, чтофайлы автосохранения Автокада с расширением *.bak будут обновляться только при условии, что сам файл сохранен на компьютере.Поэтому никогда не пренебрегайте пунктом №1.

Также советую в разделе «Сохранение файлов» выбрать «Сохранять в формате» — AutoCAD 2004 или 2007, чтобы в дальнейшем вы или тот, кому понадобится этот чертеж, могли открывать файл в более ранней версии.

Что ж, теперь вы знаете как открыть bak в Автокаде и понимаете, на сколько данный файл может быть полезен, т.к. позволяет избежать потери данных из-за непредвиденных ситуаций. В Автокад автосохранение где и основной файл чертежа.

Различие временных файлов (.sс$) и файлов автосохранения (.sv$)

Документы с расширением *.sv$ — это файлы автосохранения Автокада. Не стоит путать эти файлы с временными, которые имеют расширение *.sс$. Давайте раз и навсегда разъясним что к чему: пользователь может отключить автоматическое сохранение (читать подробнее про настройку автосохранения), а вот временный файлы Автокада создаются всегда, не зависимо от настроек и нужны они, чтобы программа нормально функционировала. Отключить их создание нельзя, но временные файлы AutoCAD *.sс$ сами удаляются, если работа в программе нормально завершается.

При аварийном окончании работы эти файлы сохраняются на вашем компьютере в специально отведенном месте на диске. Учтите, что открыть их путем переименования расширения вручную на *.dwg не получится. Однако для нас при восстановления чертежей они не представляют особого интереса. Поэтому сконцентрируем все внимание на файлах автосохранения (*.sv$). Читайте про процесс восстановления чертежей с помощью этих файлов.

Почему у файлов автосохранения (*.sv$) такое сложное название?

Ранее мы определились, что в случае, если активна опция автосохранения файлов, программа по истечению установленного временного интервала сохраняет чертеж в специальную папку. При этом имя автосохраненного файла генерируется автоматически и, отчасти, случайным образом. Форма записи имеет следующий вид:

Где хранятся файлы автосохранения Автокад?

Диспетчер восстановления чертежей Автокад открывает файлы автосохранения по умолчанию. Однако бывает так, что в Диспетчере нет подходящего файла, т. к. он имеет очень позднюю дату сохранения.

Посмотреть место хранения этих файлов можно, прописав в командной строке «ПАРАМЕТРЫ», перейти на вкладку «Файлы» и нажать на знак «+» возле нужной папки, например, «Папка для файла автосохранения». Вы увидите путь к папке. Можете его скопировать и вставить в проводнике. В открывшейся папке найдете подходящие файлы.

Теперь вы знаете, где хранятся временные файлы Автокада, файлы автосохранения и резервные копии. Поэтому, если случилось так, что в испорчен файл Автокад, его можно восстановить посредством изменения расширения с (*.sv$) на (*.dwg) или (*.bak) на (*.dwg).

Формат файлов Автокад (dws и dxf)

Ранее были рассмотрены популярные форматы dwt и dwg AutoCAD. Однако есть еще и такие типы файлов AutoCAD, как *.dws и *.dxf.

Первый из них является Стандартом оформления чертежей с расширением (*.dws), второй формат позволяет обмениваться данными чертежей (*.dxf). Рассмотрим каждый из них более подробно.

Формат файлов AutoCAD для создания Стандартов оформления (*.dws).

На предприятиях и в организациях принято соблюдать установленные стандарты и правила. Как показывает практика, над одним проектом очень часто может работать сразу несколько человек и вопрос о поддерживании «единого стиля» ставится очень остро. В таких случаях целесообразно применять файлы стандартов оформления. Для этого при работе с чертежом нужно единожды создать и настроить следующие стандарты:

— единицы измерения;

— слои;

— текстовые и размерные стили;

— типы линий.

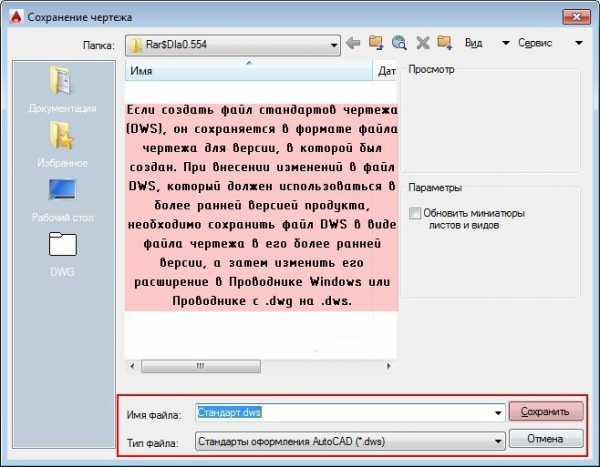

Затем перейти в «Файл» – «Сохранить как…» и выбрать «Стандарты оформления AutoCAD (*.dws)». Задать имя и указать место сохранения файла. Для одного чертежа можно создавать несколько файлов со стандартами.

После проделанных действий необходимо связать вновь созданные файлы стандартов с рабочим чертежом, в котором будет выполняться построение проекта.

Связывание файла чертежа с файлом стандартов

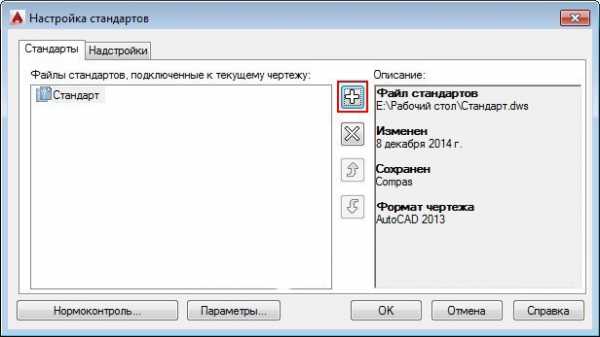

Для этого необходимо перейти на вкладку «Управление» → панель «Стандарты оформления» и выбрать команду «Настройка».

Откроется диалоговое окно (см. рис.), в котором нужно найти сохраненные стандарты Автокад, воспользовавшись кнопкой «плюс».

Дерево папок будет содержать нужные файлы с расширением *.dws. После выбора стандартов в данном чертеже все элементы будут подлежать проверке на соответствие.

Аналогичным образом связь можно разорвать, но использовать нужно кнопку с крестиком.

Стандарты AutoCAD и возможные ошибки

Заложенный механизм проверки соблюдения стандартов во время построения чертежа работает следующим образом: если используются объекты, которые не оговорены в правилах, то программа выдает ошибку, а также предлагает исправить ее (см. рис.).

Ошибки могут возникнуть в двух случаях:

1) К примеру, чертеж содержит объекты, которые лежат на слое, не зафиксированном в файлах со стандартами.

2) Объекты находятся на оговоренных в Стандартах слоях, однако имеют свойства, не указанные в файле, т.е. стандартный слой, например, использует тип линии ISO_штриховая, а созданному объекту присвоен тип Continuous и т.п.

В первом случае программа выдаст ошибку, и необходимо будет переместить все объекты на слои, прописанные в стандартах, а «нестандартный» слой автоматически удалится.

Файлы обмена данными чертежей (*.dxf)

Расширение файлов AutoCAD *.dxf позволяет сохранять чертеж в таком формате, который передает информацию о проекте в двоичном коде, что позволяет переносить данные между разными приложениями. Неоспоримым преимуществом является скорость работы с файлом. Доступ к нему можно получить даже через текстовый файл для редактирования. Таким образом, чертеж можно передать в другую программу, которая не поддерживает работу с dwg файлами, но может обработать файл с расширением *.dxf, и тем самым воссоздать чертеж для дальнейшего проектирования.

и в типе файла указать расширение *.dxf.

Что ж, теперь вы знаете, какие файлы открывает Автокад, а главное, понимаете, для чего предназначен тот или иной формат. Здесь следует отметить, что чертежи AutoCAD можно сохранять в формате *.pdf. Хоть он и не является стандартным, однако с ним очень удобно работать. Примите это на заметку.

stroymetproekt.ru

Программа «Автокад»: как установить, описание приложения

Проектирование — направление, которое с появлением компьютеров начало стремительно развиваться. Программисты начали создавать разнообразные приложения, способные помочь в создании разного рода моделей. Например, весьма популярной программой является «Автокад». Как уставить ее? Что это вообще за приложение? Для чего и кем оно используется? С какими трудностями могут столкнуться пользователи при установке? Обо всем этом будет рассказано далее. Если следовать некоторым инструкциям, то процесс инициализации программы пройдет быстро и без проблем!

AutoCAD — это…

Что собой представляет AutoCAD? Как уже было упомянуто, приложение создано для того, чтобы облегчить работу с созданием разного рода моделей. Это программа, позволяющая создавать, редактировать и демонстрировать 2D и 3D-модели.

Впервые программа «Автокад» появилась в 1982 году. Создавалась она для проецирования двухмерных моделей и чертежей. Изначально в программе были только элементарные объекты (дуги, квадраты, круги и так далее), объединение которых позволяло получать сложные конструкции.

На сегодняшний день «Автокад» (как установить приложение будет рассказано позже) — это полноценный виртуальный редактор чертежей и разного рода моделей. В программе собрано огромное количество разных инструментов, позволяющих без труда моделировать. А в версии AutoCAD 2010 года в приложении появилась возможность параметрического черчения. Этот прием помогает сохранять разнообразные связи между объектами и оставлять без изменения определенные параметры чертежа.

Проверка наличия программы

В любом случае, приложение крайне интересное и полезное. Обычно им пользуются инженеры и дизайнеры. Некоторые интересуются, как узнать, установлен ли «Автокад» на компьютере.

Сделать это не так уж и трудно. Достаточно просто хорошенько изучить установленный в операционной системе софт. Например, можно сделать это так:

  1. Открыть меню «Пуск» на компьютере.
  2. Выбрать пункт «Все программы».
  3. Поискать в появившемся списке папку AutoCAD.

Если соответствующий объект найден, приложение установлено. Можно запускать его и чертить. В противном случае, чаще всего оказывается, что «Автокада» попросту нет.

Тем не менее, можно перепроверить наличие программы на ПК. Для этого требуется:

  1. Посетить «Пуск» в левой нижней части экрана.

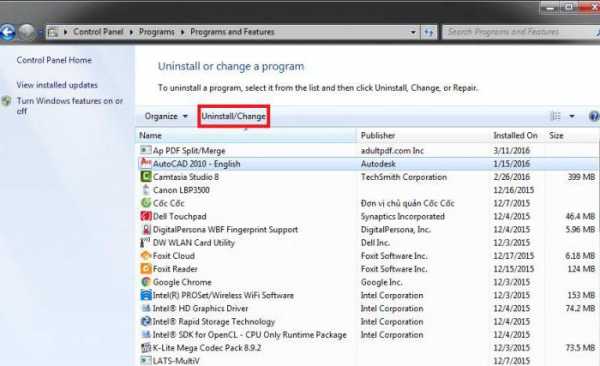

  2. Перейти оттуда в «Панель управления»-«Установка и удаление программ».
  3. В появившемся окне требуется нажать на пункт «Удаление программ».
  4. Подождать несколько минут и изучить список установленных приложений.

Соответственно, если в нем будет AutoCAD, значит программа на компьютере имеется. Если данное приложение не найдено, его придется устанавливать.

Следует отметить еще один важный факт: по умолчанию в Windows не входит изучаемая программа. Поэтому зачастую необходимо установить «Автокад». «Виндовс 7» или любая другая версия ОС — это не так важно. Главное, что в перечень программ, входящих в систему по умолчанию, AutoCAD не включен.

Выбор версии

Что необходимо предпринять для воплощения задумки в жизнь? Перед началом инициализации потребуется обратить внимание на одну небольшую особенность. А именно, на версию AutoCAD. От нее будут зависеть дальнейшие действия.

Можно встретить не только разнообразные сборки приложения, но и его типы. На сегодняшний день различают пиратские копии ПО и лицензионные.

Рекомендуется приобретать лицензию. У таких версий «Автокада» практически не случается сбоев и неполадок. Но на практике популярностью пользуются пиратские версии. Они, как не трудно догадаться, не требуют никаких вложений. Процедура инициализации в том или ином случае будет отличаться.

Лицензия

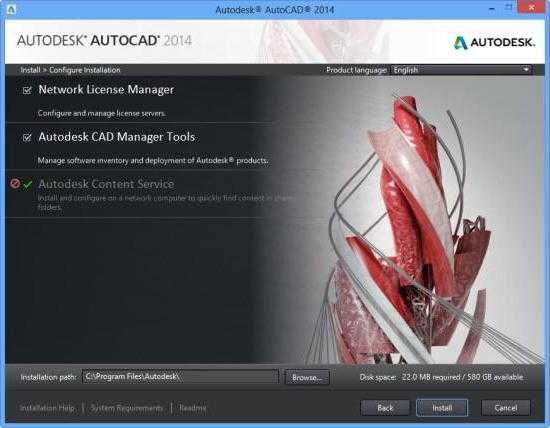

Предположим, что у пользователя есть лицензионный «Автокад». Как установить его? В этом поможет небольшая инструкция. Она выглядит так:

  1. Вставить диск с лицензионной версией программы в компьютер. Желательно предварительно закрыть все ранее запущенные приложения и окна.
  2. Дождаться загрузки. Выбрать в меню пункт «Установить».
  3. Прочесть приветствие и нажать на кнопку «Далее».
  4. Произойдет проверка ОС на наличие дополнительных важных для работы AutoCAD приложений. Если их нет, будет предложено автоматически поставить их или обновить при необходимости.
  5. Изучить лицензионное соглашение и отметить галочкой пункт «Я согласен».
  6. Выбрать тип программы. Если речь идет о лицензионной копии, можно отметить пункт «У меня есть серийный номер» (или что-то вроде этого, надписи могут отличаться). Далее ввести комбинацию, указывающую на наличие лицензионной копии. Ключ, как правило, написан или на коробке с AutoCAD, или на диске. После введения оного нажать на «Далее».

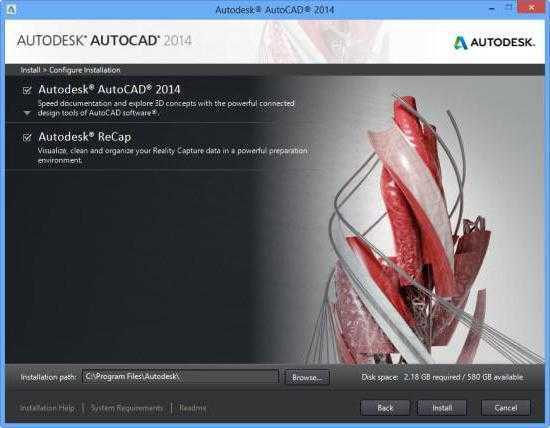

  7. Указать путь установки программы, а также составляющие приложения, которые требуется инициализировать. По умолчанию предлагается полная установка.
  8. Подождать некоторое время.

После завершения процесса рекомендуется перезагрузить компьютер. Теперь в операционной системе есть лицензионный «Автокад». Как установить его? Сделать это не так уж и трудно!

Пиратская копия

С пиратской копией «Автокада» процесс инициализации будет несколько отличаться. Не значительно, но ряд изменений имеет место. Об этом должен помнить каждый пользователь.

Итак, если хочется установить программу «Автокада» пиратской сборки, чаще всего помогает следующая инструкция:

  1. Скачать AutoCAD нужной версии из любого надежного источника. Вместе с ним загрузить KeyGen или Crack. Зачастую пиратские сборки уже включают в себя данные составляющие.
  2. Произвести распаковку мастера установки. Обычно AutoCAD в виде пиратских версий скачивается архивом. Распаковку совершают в любое удобное место. Например, на рабочий стол.
  3. Запустить мастер установки.
  4. Как и в прошлом случае, изучать сведения, приветствия и осуществлять проверку/инициализацию дополнительного софта, нажимая на «Далее» для продолжения.
  5. На этапе введения ключа процесс установки несколько изменится. Нужно либо открыть скаченный KeyGen, сгенерировать серийный номер и вставить его в соответствующее поле, либо выбрать «Пробная копия». После этого кликнуть на «Далее».
  6. Дождаться окончания процесса установки.
  7. Если была выбрана демо-версия приложения, скопировать в папку с AutoCAD «кряк» для программы. Подробная инструкция по его применению обычно входит в комплект к мастеру установки. Точные указания даются каждым создателем сборки.

Отныне на компьютере стоит «Автокад». Как установить составляющие для данного приложения? Об этом будет рассказано далее!

SPDS-Module

Зачастую пользователям для работы с программой необходимо дополнительно поставить себе так называемый SPDS-Module. Он позволяет наделить приложение новыми инструментами.

Установить «СПДС Автокад» не так трудно, как кажется. Для этого достаточно запустить мастер инициализации и указать путь к AutoCAD. Ничего трудного или особенного. Больше никаких действий не потребуется.

fb.ru

Назначение файлов autocad, отличных от dwg. «Автокад»

Если перейти в Меню приложения и нажать «Сохранить как…», то вам будет предложено выбрать версию программы и расширение файла (см. рис.). Давайте более подробно рассмотрим расширение файлов Автокад.

Формат Автокада dwg.

Как известно, родной формат AutoCAD – dwg файл. Именно в нем и хранится сам чертеж. Расширение AutoCAD dwg установлено по умолчанию при сохранении работы. Этот формат можно считать универсальным, ведь разработчики позаботились о том, чтобыфайлы Автокад dwg могли хранить 2d и 3d объекты.
К тому же другие приложения компании Autodesk работают с данным форматом.
Так
импортировать файл Автокад в 3ds Max
не составляет труда. Если требуется открыть чертеж AutoCAD dwg в другой программе и там с ним работать, то можно конвертировать файлы.

Если вы не можете открыть чертеж на своем компьютере, т.к. он сделан в более новой версии программы, или у вас вовсе не установлен Автокад, а просмотреть/распечатать файл нужно, то вам поможет
приложение
.

СОВЕТ
:

В настройках программы можно установить подходящий формат файла при сохранении чертежа в зависимости от версии программы. К примеру, если ваши коллеги пользуются AutoCAD 2004, а вы работаете в более продвинутой версии, то вам постоянно нужно выполнять команду Файл — «Сохранить как…» и устанавливать тип файла «Чертеж AutoCAD 2004/LT2004 (*.dwg)». Данное действие можно выполнить единоразово в настройках. Для этого в командной строке пропишите НАСТРОЙКА и нажмите Enter. В появившемся диалоговом окне перейдите на вкладку «Открытие/Сохранение» и в разделе «Сохранение файлов» установите нужный вариант (см. рис.).

ПРИМЕЧАНИЕ:

Чтобы данная настройка сохранилась, вам нужно создать шаблон (расширение *.dws) и в дальнейшем с ним работать. Также следует учитывать, что преобразование чертежей в форматы более ранних версий может быть причиной потери части данных.

Формат Автокада с расширением *.dwt.

В AutoCAD формат файлов с расширением *.dwt обозначает, что документ является шаблоном. Это значит, что программу можно адаптировать под себя и сохранить все настройки в виде шаблона. После открытия файла dwt он автоматически преобразовывается в формат dwg, который нужно сохранить и продолжить работу в программе.

Что ж, это основные форматы программы, однако есть и другие, которые могут быть не менее полезными в том или ином случае. Ознакомьтесь также со статьей, посвященной таким форматам, как *.dws и *.dxf, которые позволяют создавать стандарты оформления, а также обмениваться данными чертежей.

Наверняка каждый из вас замечал, что работая в Автокаде над каким-либо проектом, после сохранения файла чертежа *.dwg, в этой же папке появляется еще один файл, который имеет расширение *.bak.

Давайте более подробно разберем, что такое файлы bak в Автокаде, и когда они могут пригодиться.

В AutoCAD файл bak является резервной копией чертежа,
и если данное расширение вручную поменять на *.dwg, то файл без проблем откроется в Автокаде и будет содержать чертеж со всеми объектами. Эти файлы создаются по умолчанию, т.к. в «Настройках» установлена галочка напротив «Создавать резервные копии» (см. рис.).

СОВЕТ:

Данную настройку лучше не трогать, т.к. от компьютерных сбоев и повреждения файлов по всевозможным причинам никто не застрахован. Именно файл *.bak поможет вам восстановить чертеж, над которым работа может вестись не один день.

Как настроить автосохранение в Автокаде?

В резервную копию информация вносится не сразу, а тогда, когда осуществляется пересохрание основного файла. Поэтому, чтобы организовать работу в программе AutoCAD максимально эффективно, придерживайтесь следующего алгоритма:

  1. Начиная работу над новым чертежом, сразу же сохраните его в компьютере («Файл»– «Сохранить»).
  2. В командной строке пропишите «НАСТРОЙКА», нажмите Enter и в открывшемся диалоговом окне перейдите на вкладку «Открытие/Сохранение». Убедитесь, что установлена галочка напротив «Создавать резервные копии», а также выполняется автосохранение в Автокаде.
  3. Настройте автосохранение AutoCAD. Оптимальное время 15-20 мин.

  1. Помните, чтофайлы автосохранения Автокада с расширением *.bak будут обновляться только при условии, что сам файл сохранен на компьютере.Поэтому никогда не пренебрегайте пунктом №1.

Также советую в разделе «Сохранение файлов» выбрать «Сохранять в формате» — AutoCAD 2004 или 2007, чтобы в дальнейшем вы или тот, кому понадобится этот чертеж, могли открывать файл в более ранней версии.

Что ж, теперь вы знаете как открыть bak в Автокаде и понимаете, на сколько данный файл может быть полезен, т.к. позволяет избежать потери данных из-за непредвиденных ситуаций. В Автокад автосохранение где и основной файл чертежа.

Различие временных файлов (.sс$) и файлов автосохранения (.sv$)

Документы с расширением *.sv$ — это файлы автосохранения Автокада.
Не стоит путать эти файлы с временными, которые имеют расширение *.sс$. Давайте раз и навсегда разъясним что к чему: пользователь может отключить автоматическое сохранение (читать подробнее про настройку автосохранения), а вот временный файлы Автокада создаются всегда, не зависимо от настроек и нужны они, чтобы программа нормально функционировала. Отключить их создание нельзя, но временные файлы AutoCAD *.sс$ сами удаляются, если работа в программе нормально завершается.

При аварийном окончании работы эти файлы сохраняются на вашем компьютере в специально отведенном месте на диске. Учтите, что открыть их путем переименования расширения вручную на *.dwg не получится. Однако для нас при восстановления чертежей они не представляют особого интереса. Поэтому сконцентрируем все внимание на файлах автосохранения (*.sv$). Читайте про процесс восстановления чертежей с помощью этих файлов.

Почему у файлов автосохранения (*.sv$) такое сложное название?

Ранее мы определились, что в случае, если активна опция автосохранения файлов, программа по истечению установленного временного интервала сохраняет чертеж в специальную папку. При этом имя автосохраненного файла генерируется автоматически и, отчасти, случайным образом. Форма записи имеет следующий вид:

Где хранятся файлы автосохранения Автокад?

Диспетчер восстановления чертежей Автокад открывает файлы автосохранения по умолчанию. Однако бывает так, что в Диспетчере нет подходящего файла, т. к. он имеет очень позднюю дату сохранения.

Теперь вы знаете, где хранятся временные файлы Автокада, файлы автосохранения и резервные копии. Поэтому, если случилось так, что в испорчен файл Автокад, его можно восстановить посредством изменения расширения с (*.sv$) на (*.dwg) или (*.bak) на (*.dwg).

Формат файлов Автокад (dws и dxf)

Ранее были рассмотрены популярные форматы dwt и dwg AutoCAD. Однако есть еще и такие типы файлов AutoCAD, как *.dws и *.dxf.

Первый из них является Стандартом оформления чертежей с расширением (*.dws), второй формат позволяет обмениваться данными чертежей (*.dxf).
Рассмотрим каждый из них более подробно.

Формат файлов AutoCAD для создания Стандартов оформления (*.dws).

На предприятиях и в организациях принято соблюдать установленные стандарты и правила. Как показывает практика, над одним проектом очень часто может работать сразу несколько человек и вопрос о поддерживании «единого стиля» ставится очень остро. В таких случаях целесообра

mastplan.ru

Скачивание и установка AutoCAD. Какую версию выбрать?

Прежде чем перейти к изучению программы, возникает справедливый вопрос: где можно скачать бесплатную версию Автокад? Поэтому я подготовил инструкцию, в которой рассматривается и детально описывается процесс скачивания и пошаговой установки мощнейшего программного продукта AutoCAD, предназначенного для создания и оформления чертежей и проектной документации любой сложности.

Здесь вы найдете ответы на часто задаваемые вопросы , а именно:

1) Где можно скачать студенческую версию AutoCAD?

2) Как скачать бесплатный Автокад?

3) Что такое студенческая лицензия AutoCAD?

4) Стоит ли устанавливать Автокад 2012 русский (скачать бесплатно, или лучше выбрать более новую версию).

5) Где найти студенческое сообщество AutoCAD. Официальный сайт

6) Какие преимущества вам дает студенческое сообщество Автокад. Регистрация

7) AutoCAD скачать бесплатно: русская версия или английская?

8) Что выбрать: AutoCAD 2013 (скачать бесплатно) или AutoCAD 2014 (скачать бесплатно), а может все-таки последнюю версию?

9) Имеет ли бесплатная программа Автокад какие-либо ограничения?

10) Потянет ли компьютер AutoCAD 2014 (студенческая версия) или лучше установить более раннюю версию, например, Автокад 2013 (бесплатно)

11) Автокад версии: какие бывают и чем различаются

Итак, давайте пойдем по порядку!

Автокад бесплатная версия. Какую выбрать?

Если вы привыкли к старому интерфейсу, вовсе не обязательно устанавливать более раннюю версию. Вам предоставляется возможность работать в современной программе, лишенной предыдущих недостатков, и с привычным для вас внешним «классическим» видом. При этом не важно, насколько новая ваша версия.

AutoCAD версии и их особенности

Начиная с AutoCAD версии 2009 версии появился ленточный интерфейс. Поэтому существенных различий между AutoCAD 2009-2016 нет. Однако помните, что разработчики программы постоянное ее модернизируют и совершенствуют, добавляют новые инструменты и команды, делая тем самым работу в удобнее и быстрее. Поэтому, лучше версии AutoCAD 2014 может быть только новые 2015 или 2017 версии Автокада.

Поэтому, если вы до прочтения данной статьи, задумывались что лучше: Автокад 2013 скачать бесплатно или же установить бесплатный Автокад 2012, то настоятельно советуем скачивать и устанавливать более новую версию программы. Ведь, для Автокад версия лучшая та — где проще и быстрее работать!

Теперь ответим на вопрос о целесообразности установки английской версии. Если вы тяжело преодолеваете языковой барьер, то AutoCAD (бесплатно) русская версия – отличный вариант! Русифицированная версия работает абсолютно корректно.

Ну, после того, как вы определились с версией и языком программы, приступим к самому интересному.

Читайте так же: про регистрацию на оф. сайте Autodesk, скачивание и установку программы Автокад.

Видео курсы по AutoCAD:

  1. Использование AutoCAD на 100%
  2. 3D моделирование в AutoCAD
  3. Адаптация AutoCAD под стандарты предприятия
  4. Советы и хитрости
  5. Блоки и поля в AutoCAD

autocad-specialist.ru

Что такое блоки в Автокад

Что такое блоки в Автокаде? Чтобы ответить на этот вопрос сразу же дадим определение. Блок – это набор примитивов (отрезков, полилиний, окружностей и т.п.) и отдельных элементов, которые сгруппированы в единый цельный объект.

Применение блоков в Автокад.

Использование блоков в Автокад существенно облегчает повторное их применение как внутри одного чертежа, так и в других проектах.

Блоки бывают статическими и динамическими. Динамичность блока может заключаться, например, в изменение его размера, формы, масштаба и т.д. Забегая вперед, хочется отметить, что динамические блоки в Автокаде позволяют решить более широкий ряд задач, чем статические. На рис. 1 представлен пример блоков AutoCAD из коллекции «Автомобили».

Рис.1. Использование блоков в Автокад на примере автомобилей.

Когда речь заходит про блоки, нужно четко понимать, что такое вхождение блока в Автокаде, а что такое определение.

Определение блока Автокад.

После того как вы начертили графические элементы, вам нужно преобразовать их в блок. Для этого выбирается команда «Создать блок», а затем задается имя, базовая точка и указываются сами элементы чертежа (читать подробнее, про создание блоков в AutoCAD). Определение блока AutoCAD – это информация об имени, базовой точке и геометрических объектах, входящих в блок.

Вхождение блока в Автокаде.

Вхождение блока – это вставленный в чертеж блок, который представляет собой цельный объект и отображает данные определения блока. За вхождение блока отвечает команда «Вставка» (читать подробнее, про вставку блоков в AutoCAD).

Блоки для AutoCAD – очень важная особенность!

Существуют очень важные особенности блоков Автокад. Чтобы их понять, рассмотрим пример.

Представим ситуацию: с помощью блока создали элемент, вхождение которого на чертеже повторится очень большое количество раз (например, окна на фасаде многоэтажного здания). После завершения проекта, по просьбе заказчика, возникла необходимость изменить внешний вид данного элемента.

Рис.2. Применение блоков в Автокад на примере окон.

Так вот, самым большим преимуществом блоков является то, что достаточно отредактировать только лишь одно определение блока (т.е. основное его описание), а все остальные вхождения автоматически изменятся. В противном случае пришлось бы редактировать каждый объект отдельно или же вносить изменения для одного элемента, копировать его и заново вставлять.

Таким образом, можно коллективно управлять свойствами блоков. Нужно понимать, что блоки для AutoCAD — это всего лишь графические ссылки в область данных файла, где лежит само описание блока. Именно поэтому использование блоков в Автокад существенно сокращает размер файла.

Подведем итог. Теперь вы знаете, для чего нужны блоки в Автокаде. Главное, чтобы вы осознали всю важность их применения, т.к. это экономит ресурсы компьютера, ваше время и нервы!

Читайте в следующей статье, как выполняется создание и вставка блоков AutoCAD. Вы узнаете несколько способов, как сгруппировать элементы в Автокаде в блок и научитесь создавать собственные наборы объектов, которыми чаще всего пользуетесь.

Видео курсы по AutoCAD:

  1. Использование AutoCAD на 100%
  2. 3D моделирование в AutoCAD
  3. Адаптация AutoCAD под стандарты предприятия
  4. Советы и хитрости
  5. Блоки и поля в AutoCAD

autocad-specialist.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
