Что такое “фаза”, “ноль” и “земля”, и зачем они нужны.

Начнём с основ.
Допустим, на электростанции, вращается магнит (для примера – обычный, а в реальности – электромагнит), называемый “ротором”, а вокруг него, на “статоре”, закреплены три катушки (размазаны по статору).


Вращает этот магнит, скажем, поток воды на ГидроЭлектроСтанции.





Поскольку в таком случае магнитный поток, проходящий через катушки, меняется, то в катушках создаётся напряжение.
Каждая из трёх катушек – отдельная цепь, и в каждой из этих трёх цепей возникает одинаковое напряжение, сдвинутое на треть окружности друг относительно друга.
Получается “трёхфазный генератор”.


Можно было бы с одной такой катушки два провода просто взять и вести к дому, а там от них чайник запитывать.


Но можно сделать экономнее: зачем тащить два провода, если можно один конец катушки просто тут же заземлить, а от второго конца вести провод в дом.
Этот провод назовём “фазой”.
В доме этот провод подсоединить к одному штырьку вилки чайника, а другой штырёк вилки – заземлить.
Получим то же самое электричество.

Теперь, раз уж у нас три катушки, сделаем так: (например) левые концы катушек соединим вместе тут же, и заземлим.
А оставшиеся три провода и потянем к потребителю.
Получится, мы тянем к потребителю три “фазы”.
Вот мы и получили “трёхфазный ток”.
Точнее, генератор “трёхфазного тока”.
Это “трёхфазное” напряжение идёт по проводам Линии ЭлектроПередач (ЛЭП) к нам во двор, в дворовую подстанцию (домик такой стоит, рядом с детской площадкой).


“Трёхфазный ток” был изобретён Николой Теслой.


Передача электричества в виде трёхфазного тока, некоторые говорят, экономичнее (я не знаю, чем), и там ещё, говорят, у него есть разные преимущества над обычным током для промышленного применения.
Например, все вращающиеся штуки на заводах — станки там, двигатели, насосы, и прочее — сделаны именно для трёхфазного тока, поскольку гораздо легче построить вращающуюся хрень на трёхфазном токе: достаточно просто точно так же подсоединить эти три фазы к трём катушкам на окружности, и в центр вставить металлический стержень с рамкой — и будет он сам крутиться, как только пойдёт ток.
Такой агрегат называется «трёхфазным двигателем».
Поскольку изначально электричеством заморачивались именно на заводах (не было тогда ещё в домах компьютеров, холодильников и люстр), то исторически всё идёт от промышленности в первую очередь.
Поэтому, видимо, ток из электростанции в ЛЭП пускают всегда трёхфазным, с напряжением 35 килоВольтов между фазами (а ток — около трёхсот Амперов).

Такое высокое напряжение нужно, потому что нужна большая мощность тока: весь город энергию ест, как-никак.
Большую мощность тока можно получить либо повышая силу тока, либо повышая напряжение.
При этом чем больше сила тока, тем больше энергии тратится впустую при преодолении сопротивления проводов (потерянная энергия равняется силе тока в квадрате, умноженной на сопротивление проводов).
Поэтому экономически целесообразно повышать мощность передаваемого тока наращивая напряжение.
Потребитель потребляет из розетки именно мощность (силу тока, умноженную на напряжение), а не что-то отдельное, поэтому его не волнует, каким образом эта мощность к нему в дом попадёт.

Кстати, интересный момент: над силой тока в линии электропередачи мы вообще говоря не властны: сила тока — это мера того, как сильно ток течёт по проводам.
Можно сравнить это с силой тока холодной воды по трубам: если все краны включат в ванных, то сила тока воды будет очень большой, а если, наоборот, все краны свои закроют, то вода по трубам вообще не будет течь, и мы никак не можем управлять этой силой тока.
А вот напряжению тока вообще без разницы, потребляет ли кто-нибудь ток, или нет — оно полностью в нашей власти, и только мы можем им управлять.

Поэтому в ЛЭП за основу берётся именно напряжение тока, и именно с ним работают: перед передачей тока по проводам, излишнюю силу тока, выработанного электрогенератором, перегоняют в напряжение, а при приёме тока в «подстанции» во дворе вашего дома – наоборот, излишнее напряжение перегоняют обратно в силу тока, поскольку весь путь успешно пройден током с минимальными потерями.

Прямо всю силу тока перекачать в напряжение не получится, потому что при гигантских напряжениях в проводах возникают свои сложности (может пробить через изоляцию, например, или зажарить человека, проходящего под проводом, или ещё чего-нибудь).
Кстати, забавное видео про короткое замыкание на линии ЛЭП:



Теперь рассмотрим подробнее “трёхфазный ток”.
Это три провода, по которым течёт одинаковый ток, но сдвинутый на 120 градусов (треть окружности) друг относительно друга.
Какое напряжение у этого тока?
Напряжение всегда измеряется между чем-то и чем-то.
Напряжением трёхфазного тока называется напряжение между двумя его фазами (“линейное” напряжение).

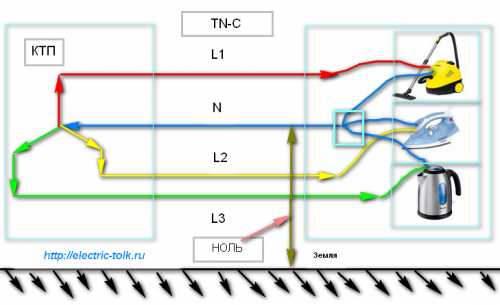

Там, где мы соединили все три фазы вместе в одной точке (это называется соединением по схеме “звезда”), мы получили “нейтраль” (G на рисунке).
В ней, как нетрудно догадаться (или посчитать по формулам тригонометрии) напряжение равно нулю.

Пока просто попробуем подключить генератор к нагрузке, стоящей рядом.
Если все три выходящие из генератора линии соединить, через сопротивления, во вторую “нейтраль” (точка G), то мы получим так называемый “нулевой провод” (от G до M).



Зачем нам нужен нулевой провод?
Можно было бы дома просто подсоединять одну из фаз на один шпенёк вилки, а другой шпенёк вилки соединять с землёй, и чайник бы кипел.
Вообще, как я понял, так и делают в старых советских домах: там есть только фаза и земля в квартирах.
В новых же домах в квартиры входят уже три провода: фаза, земля и этот «ноль».
Это европейский стандарт.
И правильно соединять именно фазу с нулём, а землю вообще оставить в покое, отдав ей только роль защиты от удара током («заземление»).
Потому что если все на землю ещё и ток будут пускать, то само заземление станет опасным — абсурд получится.
Ещё некоторые мысли по поводу того, зачем нужны все три провода, есть в конце этой статьи, можете сразу пролистать и прочитать.

Теперь попробуем посчитать напряжение между фазой и “нейтралью”.
Вот ещё ссылка с расчётами.
Пусть напряжение между каждой фазой и “нейтралью” равно U.
Тогда напряжение между двумя фазами равно:
U sin(a) – U sin(a + 120) = 2 U sin((-120)/2) cos((2a + 120)/2) = -√3 U cos(a + 60).
То есть, напряжение между двумя фазами в √3 раз больше напряжения между фазой и “нейтралью”.
Поскольку наш трёхфазный ток на подстанции имеет напряжение 380 Вольт между фазами, то напряжение между фазой и нулём получается равным 220 Вольтам.
Для этого и нужен “ноль” – для того, чтобы всегда, при любых условиях, при любых нагрузках в сети, иметь напряжение в 220 Вольт – ни больше, ни меньше.
Если бы не было нулевого провода, то при разной нагрузке на каждую из фаз возник бы “перекос” (об этом ближе к концу статьи), и у кого-то что-то могло бы сгореть.

Ещё один момент: выше мы рассмотрели введение нейтрали у генератора.


А откуда взять нейтраль на дворовой подстанции?
В дворовой подстанции трёхфазное напряжение снижается (трёхфазным) трансформатором до 380 Вольт на каждой фазе.
Это будет похоже на генератор: тоже три катушки, как на рисунке.
Поэтому их тоже можно друг с другом соединить, и получить “нейтраль” на подстанции. А из нейтрали – “нулевой провод”.
Таким образом, из подстанции выходят “фаза”, “ноль” и “земля”, идут в каждый подъезд (своя фаза в каждый подъезд, наверное), на каждую лестничную площадку, в электрораспределительные щитки.

Итак, мы получили все три провода, выходящие из подстанции: “фаза”, “ноль” (“нейтраль”) и “земля”.
“фаза” – это любая из фаз трёхфазного тока (уже пониженного до 380 Вольт).
“ноль” – это провод от (заземлённой – воткнутой в землю – на подстанции) “нейтрали”.
“земля” – это провод от заземления (скажем, припаян к длинной трубе с очень малым сопротивлением, вбитой глубоко в землю).

По подъездам получается такая разводка (если предположить, что подъезд = квартира):



На подстанции фазы с левой стороны все соединены и заземлены, образуя ноль, а в конечных точках – в конце подъезда, после того, как они пройдут по всем квартирам – вообще не соединены никуда.
Потому что если бы в конце каждая фаза была бы замкнута на «ноль», то ток гулял бы себе по этому пути наименьшего (нулевого) сопротивления, и в квартиры (под нагрузку) вообще бы не заходил.
А так, он вынужден будет идти через квартиры.
И делиться будет по правилу параллельного тока: напряжение в каждую квартиру будет идти одно и то же, а сила тока – тем больше, чем больше нагрузка.
То есть, в каждую квартиру сила тока будет идти “каждому по потребностям” (и проходить через счётчик, который это всё будет считать).
Но для того, чтобы ток был постоянным по мере включения и отключения новых потребителей, нужно, чтобы сила тока в общем проводе каждый раз сама подстраивалась под подлюченную нагрузку.

Что может быть, если все включат обогреватели зимним вечером?


Ток в ЛЭП может превзойти допустимые пределы, и могут либо провода загореться, либо электростанция сгорит (что и было несколько раз в москве, но летом).

Есть ещё один вопрос: зачем тянуть в дом все три провода, если можно было бы тянуть только два – фазу и ноль или фазу и землю?

Фазу и землю тянуть не получится (в общем случае).
Это выше мы посчитали, что напряжение между фазой и нулём всегда равно 220 Вольтам.
А вот чему равно напряжение между фазой и землёй – это не факт.
Если бы нагрузка на всех трёх фазах всегда была равной (см. схему “звезды”), то напряжение между фазой и землёй было бы всегда 220 Вольт (просто вот такое совпадение).
Если же на какой-то из фаз нагрузка будет значительно больше нагрузки на других фазах (скажем, кто-нибудь включит супер-сварочную-установку), то возникнет “перекос фаз”, и на малонагруженных фазах напряжение относительно земли может подскочить вплоть до 380 Вольт.
Естественно, техника (без «предохранителей») в таком случае горит, и незащищённые провода тоже, что может привести к пожару.
Точно такой же перекос фаз получится, если провод “нуля” оборвётся или отгорит на подстанции.
Поэтому в домашней сети нужен ноль.

Тогда зачем нам в доме нужен провод “земли”?
Для того, чтобы “заземлять” корпусы электроприборов (компьютеров, чайников, стиральных и посудомоечных машин), для того, чтобы от них не било током.
Приборы тоже иногда ломаются.
Что будет, если провод фазы, где-нибудь внутри прибора, отвалится и упадёт на корпус прибора?
Если корпус прибора вы заранее заземлили, то возникнет “ток утечки” (упадёт ток в основном проводе фаза-ноль, потому что почти всё электричество устремится по пути меньшего сопротивления – по почти прямому замыканию фазы на ноль).
Этот ток утечки будет замечен “Устройством Защитного Отключения” (УЗО), и оно разомкнёт цепь.
УЗО наблюдает за входящим в квартиру током (фаза) и изходящим из квартиры током (ноль), и размыкает цепь, если эти токи не равны.
Если эти токи разные – значит, где-то “протекает”: где-то фаза имеет какой-то контакт с землёй.
Если эта разница резко подскакивает – значит, где-то в квартире фаза замкнула на землю.
Если бы в щитке не стояло УЗО, и вышеупомянутый провод фазы внутри корпуса, скажем, компьютера, отвалился бы, и замкнулся бы на корпус компьютера, и лежал бы так себе, а, потом, через пару дней, человек стоял бы рядом, и разговаривал по телефону, оперевшись одной рукой на корпус компьютера, а другой рукой – скажем, на батарею отопления, то догадайтесь, что бы стало с этим человеком.
Так что “земля” тоже нужна.

Поэтому нужны все три провода: “фаза”, “ноль” и “земля”.

В квартире к каждой розетке подходит своя тройка проводов “фаза”, “ноль”, “земля”.
Например, из щитка на лестничной площадке выходят три этих провода (вместе с ними ещё телефон, витая пара для интернета и мб какое-нибудь кабельное ТВ), и идут в квартиру.
В квартире на стене висит внутренний щиток.
Там на каждую “точку доступа” к электричеству стоит свой “автомат”.
От каждого автомата своя, отдельная, тройка проводов уже идёт к “точке доступа”: тройка к печке, тройка к посудомойке, тройка на зальные розетки и свет в люстре, и т.п..
Каждый “автомат” изготовлен на заводе под определённую максимальную силу тока.
Поэтому он “вырубается”, если вы даёте слишком большую нагрузку на “точке доступа” (например, включили слишком много всего мощного в розетки в зале).
Также, автомат “вырубится” в случае “короткого замыкания” (замыкания фазы на ноль), чем спасёт вашу квартиру от пожара.
Вас самих он не спасёт (слишком медленный). Вас спасёт толькоУЗО.

Под конец, просто так, напишу немного про “трансформатор” (читать не обязательно).



Я пробовал несколько раз понять, как он работает, но так и не понял…

Сила тока в цепи всегда подстраивается под подключённую нагрузку.
Для понимания этого факта можно рассмотреть, как работает трансформатор на подстанции.

Трансформатор – это сердечник, на котором две катушки: по одной ток входит, а по другой – выходит.



Если мы не выводим оттуда ток, то вводящая катушка – сама по себе, и она создаёт магнитный поток, который в свою очередь создаёт “сопротивляющееся напряжение” (это называется “ЭДС самоиндукции”), равное напряжению во вводящей цепи, и сводящее его в ноль.
Это “природное” свойство катушки (“индуктивности”) – она всегда сопротивляется какому бы то ни было изменению напряжения.
И по подключенному участку вводящей цепи ток практически не идёт (этот участок отводится от ЛЭП параллельно, чтобы, если в нём ток пропадёт, то у всех остальных ток остался), и практически нет потерь на таком “холостом ходу” трансформатора.

Потеряется только малость энергии, в том числе энергия, потраченная на “гистерезис” сердечника и на разогрев сердечника вихревыми токами (поэтому особо мощные трансформаторы погружают в масло для постоянного охлаждения).

Магнитный поток, распространяясь по сердечнику внутрь выводящей катушки, создаёт в ней тоже напряжение, которое могло бы вызвать протекание тока, но поскольку в данном случае к выводящей цепи мы ничего не подключили, то тока там не будет.

Если же мы начинаем выводить ток – замыкаем выводящую цепь – то по выводящей катушке начинает идти ток, и она тоже начинает создавать своё магнитное поле в сердечнике, противоположное магнитному полю, создаваемому вводной катушкой. Из-за этого ЭДС самоиндукции вводной катушки уменьшается, и более не компенсирует напряжение во вводной цепи, и по вводной цепи начинает течь ток. Ток нарастает до тех пор, пока магнитный поток “не станет прежним”. Как это – я хз, в википедии так написано, а сам я так и не понял, как этот трансформатор работает.

Поэтому получается, что ток на выходе из трансформатора сам себя регулирует: если нет нагрузки, то там не течёт ток; если есть нагрузка – то ток течёт соответствующий нагрузке.
И если мы смотрим телевизор, а потом соседи включают пылесос, то у нас обоих ничего не “вырубается”, так как сила тока тут же подстраивается под нас – потребителей электроэнергии.

www.forwardenergo.ru

Что такое “фаза” и “ноль” в электричестве?

В повседневной жизни человек очень часто встречается с электричеством. Более того, электрические приборы сопровождают нас каждый день. Помимо того, что мы постоянно пользуемся электрическим оборудованием, так еще и приходит время их поломки, следовательно, дальнейшей починки. И прежде чем приступить к работе с электричеством нужно, как минимум, знать теоретическую базу, не говоря уже о практике. Конечно, во избежание причинения вреда имуществу и вашему бесценному здоровью разумнее было бы обратиться за помощью к специалисту. Но если Вы хотите сами научиться понимать и разбираться в столь сложном деле как электричество, необходимо начать с самого главного.


Фаза и ноль – знакомые на слух, но чужие для понимания понятия

Данные понятия нередко встречались каждому человеку, и каждый предполагал, что это каким-то образом связано с электричеством. Знать и понимать, что такое «фаза» и «ноль» крайне необходимо, чтобы заниматься электромонтажными работами (например, самая простая установка светильника, бра или люстры). Перед тем, как прикоснуться к электричеству, необходимо обязательно восполнить все пробелы в знаниях. Понимать, что такое фаза и ноль нужно хотя бы для того, чтобы правильно подсоединить провода.

Существует три главных провода: фаза, ноль и заземление. Определить где и какой проводок можно при помощи подручных средств или по цвету. Специалисты различают провода с первого взгляда, а обычному человеку нужно времени побольше, особенно, если отсутствуют необходимые для этого приборы. На самом деле, способов распознавания кабелей не очень много, тем более безопасных. Именно поэтому чаще всего провода различают по цвету.

Цвет – главный ориентир при распознавании проводов

Самый простой и безопасный метод. Для того, чтобы правильно выделить фазу и ноль, нужно знать какой цвет чему принадлежит. Лучше всего найти достоверную информацию, где четко обозначены принятые в конкретной стране стандарты. Каждый проводок имеет свой определенный цвет, следовательно, найти ноль будет на так уж сложно. Все полученные при поиске информации знания пойдут на пользу и помогут быстро справиться с работой.

Данный метод очень актуален в новостройках, поскольку электропроводка протягивается квалифицированными специалистами, которые соблюдают все установленные стандарты. Например, в нашей стране в 2004 году был принят стандарт IEC 60446, в котором регламентируются все процессы деления фазы, заземления, нуля по цвету.

Обязательно нужно учитывать следующее:

  • синий (сине-белый) цвет провода – рабочий ноль;
  • желто-зеленый цвет – защитный ноль;
  • иные цвета – фаза (красный, коричневый, белый, черный и др.).

Именно такие обозначения используются чаще всего. Если же проводка в Вашем доме плохая и старая и ее монтажом занимались непрофессионалы, то правильнее будет воспользоваться другими методами.


Поиск фазы и ноля подручными средствами

По мнению специалистов первоначально нужно найти фазу, чтобы облегчить дальнейшее определению. Данный метод возможно применять наряду с предыдущим.

Индикаторная отвертка – неотъемлемый инструмент в бытовом наборе любого домашнего умельца.  Ее предназначение заключается как в проведении электромонтажных работ, так и в процессе обычной замены лампочек или при монтаже осветительных приборов.

Метод настолько простой, что справится с ним может абсолютно любой человек. В момент касания отверткой цветного провода под напряжением индикатор должен загореться. То есть, поступает сигнал о присутствии сопротивления, следовательно, исследуемый кабель – фаза.

Суть данного метода заключается в присутствии внутри отвертки лампочки и резистора. В момент замыкания электрической цепи сигнал загорается. Процедура проходит абсолютно безопасно для человека, поскольку в инструменте имеется сопротивление, которое понижает ток до минимума.

Контрольная лампа – еще один способ определения проводов

Данный способ применим для распознавания кабелей в трехпроводной сети. При использовании этого метода нужно быть очень осторожным и внимательным, поскольку подразумевается создание контрольной лампы.

Процесс заключается в следующем:

  • в патрон помещается обыкновенная лампа;
  • в клеммах располагаются провода без изоляции на концах;
  • поочередное присоединение проводов по цвету.

Если нет возможности создать подобную конструкцию, можно применить обычную настольную лампу с электрической вилкой. Нужно знать, что при таком методе можно определить лишь приблизительное присутствие среди проводов фазного. Сигнал контрольной лампы показывает, что с высокой вероятностью какой-то провод – ноль, а какой-то – фаза. Если свет не загорается, значит фазного провода среди исследуемых нет. Но может быть, что нет именно нулевого провода.

Таким образом, данный способ целесообразен в большей степени для того, чтобы определить правильность монтажа и рабочее состояние проводки.

Как определить сопротивление петли «фаза-ноль»

Периодическое проведение замеров сопротивления петли «фаза-ноль» гарантирует бесперебойную работу электроприборов и проверку автоматов. Это необходимо делать, поскольку самыми главными предпосылками поломок являются перегрузки электрических сетей и короткие замыкания.  Именно замеры сопротивления позволяют избежать подобных ситуаций.

Немногие знают, что такое петля «фаза-ноль», но понимать это крайне необходимо. Под этим понятием подразумевается обозначение контура, возникающего в итоге соединения нулевого провода, который располагается в заземленной нейтрали. Именно замыкание данной электросети и образует петлю.

Для измерения сопротивления в петле «фаза-ноль» существуют следующие методы:

  • падение напряжения в отключенной цепи;
  • падение напряжения при сопротивлении возрастающей нагрузки – самый часто используемый способ, поскольку выгодно отличается от других удобством, быстрым измерением, безопасностью;
  • использование специального прибора, который интерпретирует замыкание в цепи.

www.elektro.ru

Откуда берется ноль в трансформаторе

Защитное зануление

Защитное зануление от точки «А» до точки «Б»

Откуда к нам в дом попадает защитное зануление, оно же ноль или нейтраль? Давайте рассмотрим его путь от трансформаторной подстанции. Как видно из схемы (внизу), начинается оно с глухозаземленной нейтрали.

В нашем случае глухозаземленная нейтраль – это нейтраль силового трансформатора, соединённая с заземляющим устройством. Затем вместе с линией, состоящей из трех фаз, нейтраль попадает во вводной шкаф и распределяется по электрощитам на этажах.

От нее берется рабочий ноль, который вместе с фазой образует привычное для нас фазное напряжение. Ноль называется рабочим, потому что вы используете его для работы электроприборов (электроустановок).

А вот отдельный ноль (защитный ноль), взятый со щитка, электрически соединенный с глухозаземленной нейтралью, и образует защитное зануление .

Помните, в цепи защитных зануляющих проводников не должно быть разделяющих приспособлений и предохранителей.

Никогда не используйте рабочий ноль как защитный (защитное зануление). этим вы подвергните опасности, как себя, так и окружающих вас людей.

Поскольку при обрыве цепи рабочего нуля, фазный ток через включенные нагрузки попадет на корпус электроприбора. и вместо защиты вы получите ничем не защищенный источник опасного напряжения .

Назначение защитного зануления – устранение опасности поражения электрическим током при прикосновении к корпусу электроустановки или другим нетоковедущим частям, оказавшимся под напряжением, при замыкании фазы на корпус или землю.

Принцип действия зануления заключается в превращении замыкания фазного проводника на корпус электроустановки в однофазное короткое замыкание. Что вызывает большой ток, который обеспечивает быстрое срабатывание защиты поврежденной электроустановки и отключает ее от питающей сети.

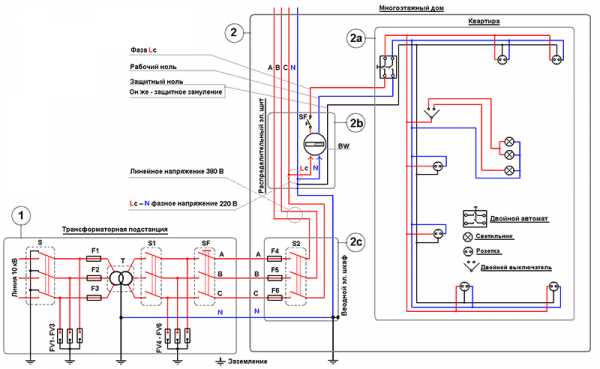

Электросхема по теме защитное зануление

1 – Трансформаторная подстанция

  • S – Отсекатель
  • FV1 – FV6 разрядники
  • F1 – F3 предохранители
  • Т – силовой трансформатор
  • S1 – рубильник
  • SF1 – SF3 – автоматические выключатели
  • A. B. C – Линия состоящая из фаз
  • N – Глухозаземленная нейтраль

2 – Многоэтажный дом

2b – Распределительный электрический щит

  • SF – автоматический выключатель
  • BW – Счетчик
  • L c – фаза
  • N – нейтраль

2C – Вводной электрошкаф

  • A. B. C – Фазные линии
  • N – Глухозаземленная нейтраль
  • F 4 – F 6 Предохранители
  • S 2 – Рубильник

Зануляющие и питающие проводники должны быть одного сечения, кабеля с тремя проводами легко решают эту проблему. Нужное вам сечение провода можете выбрать по таблице «Допустимые значения тока, А»

Статья написана в ознакомительных целях для более простого представления, что такое защитное зануление и откуда оно берется.

Удачного монтажа!
————————————————————————————-
Источники:
Консультант Святенко С. П.
Сайт «Школа для электрика» http://electricalschool.info
Г. А. Дулицкий, А.П. Комаревцев справочник «Электробезопасность при эксплуатации электроустановок до 1000В»

Устройство трансформатора

Что такое трансформатор? Как он работает и для чего он вообще нужен? Давайте разберемся.

Слово «трансформатор» образуется от английского слова «transform» — преобразовавывать, изменяться. Надеюсь все помнят фильм «Трансформеры». Там машинки лекго преобразовывались в трансформеров и обратно. Но. трансформатор у нас не преобразовывается по внешнему виду. Он обладает еще более удивительным свойством — преобразовывает переменное напряжение одного значения в переменное напряжение другого значения! Это свойство трансформатора очень широко используется в радиоэлектронике и электротехнике.

Трансформаторы бывают однофазные и трехфазные. Что это означает? Да все просто! Есть ток, который течет по четырем проводам — три фазы и ноль — это и есть трехфазный электрический ток. А есть ток, который течет по двум проводам — фаза и ноль — это однофазный ток. Для того, чтобы из трехфазного сделать однофазный, достаточно взять один провод трехфазного и его другой провод — ноль. Однофазный электрический ток поступает в Ваши дома. В вашей розетке переменный однофазный электрический ток 220 Вольт. Думаю, не будем сильно углубляться в подробности и рассмотрим в нашей статье однофазный трансформатор бытового назначения.

Рассмотрим вот такую картинку:

1 — первичная обмотка трансформатора

3 — вторичная обмотка трансформатора

Ф — направление магнитного потока

U1 — напряжение на первичной обмотке

U2 — напряжение на вторичной обмотке

На картинке показан самый обычный однофазный трансформатор. Давайте разберемся что у нас там накаверкано. 2 — это у нас магнитопровод. Он состоит из пластинок стали, по нему течет магнитный поток Ф (показано стрелками). Этот магнитный поток создается переменным напряжением, поданым на провод, намотанный на этот самый магнитопровод Ф. А снимается напряжение с провода, намотанного на другой стороне магнитопровода. Откуда берется напряжение во вторичной обмотке? Оно ведь никак не связано проводами? Все дело в магнитном потоке, который создает первичная обмотка. А вторичная обмотка его ловит и преобразовывает в переменное напряжение с такой же частотой.

Вот здесь точно такой же трансформатор, но в другом конструктивном виде.

Такой конструктивный вид обладат такими плюсами, как малые габариты и удобство использования.

Так от чего же зависит напряжение, которое выдает нам трансформатор на вторичной обмотке? А зависит оно от витков, которые намотаны на первичной и вторичной обмотке ! Вот она, вот она, формула моей мечты! ВОТ ОНА!

U2 — напряжение на вторичной обмотке

U1 — напряжение на первичной обмотке

N1 — количество витков первичной обмотки

N2 — количество витков вторичной обмотки

I 1 — сила тока первичной обмотки

I 2 — сила тока вторичной обмотки

В трансформаторе соблюдается закон сохранения энергии, то есть какая мощность в транс заходит, такая и выходит.

Если подзабыли, что такое мощность, тогда читаем статью работа и мощность постоянного тока. Для переменного тока она определяется также, но только вместо постоянного напряжения берется среднеквадратичное напряжение.

Итак, у нас в гостях трансформатор от выжигательного прибора по дереву:

Его первичная обмотка — это цифры 1,2. Вторичная обмотка — цифры 3,4. N1 — 2650 витков, N2 — 18 витков. Транс построен по упрощенной конструкции:

Его внутренности выглядят вот так:

Подключаем первичную обмотку транса к 220 Вольтам

Ставим крутилку на мультике на измерения переменного тока и замеряем напряжение на первичной обмотке (напряжение сети).

Замеряем напряжение на вторичной обмотке.

Настало время проверить наши формулы

1.54/224=0.006875 (коэффициент отношения напряжения)

18/2650=0.006792 (коэффициент отношения обмоток)

Сравниваем числа. погрешность вообще копейки! Формула работает, ура! Погрешность связана с потерями на нагрев обмоток транса и магнитопровода, а также погрешность измерения мультика. Насчет силы тока есть одно простое правило для транса: понижая напряжение, повышаем силу тока и наоборот, повышая напряжение трансом, понижаем силу тока.

Трансформатор, который преобразовывает большее напряжение в меньшее. называется понижающим. а который преобразовывает меньшее напряжение в большее напряжение, называется повышающим. Также есть трансы, которые выдают такое же напряжение на выходе, как и на входе. Их чаще всего называют разделительными или развязывающими. У понижающего трансформатора вторичная обмотка выполнена из провода больше диаметра, потому что через нее потечет большая сила тока при низкоомной нагрузке. Если провод во вторичной обмотке будет малого диаметра, то согласно закону Джоуля-Ленца у нас он просто напросто нагреется и спалит весь транс.

Основные неисправности транса могут заключаться в обрыве или в коротком замыкании обмоток. Хоть на трансе они прилегают очень пллотно к друг другу, их разделяет лаковый диэлектрик, которым покрываются и первичная и вторичная обмотка транса. Если где-то возникло короткое замыкание, то транс будет сильно греться или издавать сильный гул при работе. Все зависит от того, где коротнули обмотки.

При обрыве все намного проще. Для этого с помощью мультика мы проверяем целостность первичной и вторичной обмотки. На фото ниже я проверяю целостность первичной обмотки, которая состоит из 2650 витков. Сопротивление есть? Значит все ОК. Обмотка не в обрыве. Если бы была в обрыве, мультик показал бы на дисплее «1».

Таким же способом проверяем и вторичную обмотку, которая состоит из 18 витков

В заключении хотелось бы добавить, что некоторые электронщики сами мотают трансы. С помощью формулы транса они могут получить напряжение какое захотят. Кто-то с нуля мотает транс, а кто то переделывает под себя, добавляя обмотки или наоборот убирая лишние.

Фаза, ноль и земля – что это такое?

Электрическая энергия, которой мы пользуемся, вырабатывается генераторами переменного тока на электростанциях. Их вращает энергия сжигаемого топлива (угля, газа) на ТЭС, падающей воды на ГЭС или ядерного распада на АЭС. До нас электричество добирается через сотни километров линий электропередач, претерпевая по дороге преобразования с одной величины напряжения в другую. От трансформаторной подстанции оно приходит в распределительные щитки подъездов и далее – в квартиру. Или по линии распределяется между частными домами поселка или деревни.

Разберемся, откуда берутся понятия «фаза», «ноль» и «земля». Выходной элемент подстанции — понижающий трансформатор. с его обмоток низкого напряжения идет питание потребителю. Обмотки соединяются в звезду внутри трансформатора, общая точка которой (нейтраль ) заземляется на трансформаторной подстанции. Отдельным проводником она идет к потребителю. Идут к нему и проводники трех выводов других концов обмоток. Эти три проводника называются «фазами » (L1, L2, L3), а общий проводник – нулем (PEN).

Система с глухозаземленной нейтралью

Поскольку нулевой проводник заземлен, то такая система называется «системой с глухозаземленной нейтралью ». Проводник PEN называется совмещенным нулевым проводником. До выхода в свет 7-го издания ПУЭ ноль в таком виде доходил до потребителя, что создавало неудобства при заземлении корпусов электрооборудования. Для этого их соединяли с нулем, и это называлось занулением. Но через ноль шел и рабочий ток, и его потенциал не всегда равнялся нулю, что создавало риск поражения электрическим током.

Теперь из вновь вводимых трансформаторных подстанций выходят два нулевых проводника: нулевой рабочий (N) и нулевой защитный (РЕ). Функции их разделены: по рабочему протекает ток нагрузки, а защитный соединяет подлежащие заземлению токопроводящие части с контуром заземления подстанции. На отходящих от нее линиях электропередачи нулевой защитный проводник дополнительно соединяют с контуром повторного заземления опор, содержащих элементы защиты от перенапряжений. При вводе в дом его соединяют с контуром заземления.

Напряжения и токи нагрузки в системе с глухозаземленной нейтралью

Напряжение между фазами трехфазной системы называют линейным. а между фазой и рабочим нулем – фазным. Номинальные фазные напряжения равны 220 В, а линейные – 380 В. Провода или кабели, содержащие в себе все три фазы, рабочий и защитный ноль, проходят по этажным щиткам многоквартирного дома. В сельской местности они расходятся по поселку при помощи самонесущего изолированного провода (СИП). Если линия содержит четыре алюминиевых провода на изоляторах, значит, используются три фазы и PEN. Разделение на N и РЕ в таком случае выполняется для каждого дома индивидуально во вводном щитке.

К каждому потребителю в квартиру приходит одна фаза, рабочий и защитный ноль. Потребители дома распределяются по фазам равномерно, чтобы нагрузка была одинаковой. Но на практике этого не получается: невозможно предугадать, какую мощность будет потреблять каждый абонент. Так как токи нагрузки в разных фазах трансформатора не одинаковы, то происходит явление, называемое «смещением нейтрали ». Между «землей» и нулевым проводником у потребителя появляется разность потенциалов. Она увеличивается, если сечения проводника недостаточно или его контакт с выводом нейтрали трансформатора ухудшается. При прекращении связи с нейтралью происходит авария: в максимально нагруженных фазах напряжение стремится к нулю. В ненагруженных фазах напряжение становится близким к 380 В, и все оборудование выходит из строя.

В случае, когда в такую ситуацию попадает проводник PEN, под напряжением оказываются все зануленные корпуса щитов и электроприборов. Прикосновение к ним опасно для жизни. Разделение функции защитного и рабочего проводника позволяет избежать поражения электрическим током в такой ситуации.

Как распознать фазные и защитные проводники

Фазные проводники несут в себе потенциал относительно земли, равный 220 В (фазному напряжению). Прикосновение к ним опасно для жизни. Но на этом основан способ их распознавания. Для этого применяется прибор, называемый однополюсным указателем напряжения или индикатором. Внутри него расположены последовательно соединенные лампочка и резистор. При прикосновении к «фазе» индикатором ток протекает через него и тело человека в землю. Лампочка светится. Сопротивление резистора и порог зажигания лампочки подобраны так, чтобы ток был за гранью чувствительности человеческого организма и им не ощущался.

Конструкция однополюсного указателя напряжения

Конструкция однополюсного указателя напряжения

Источники: http://masstter.com/elektrika/zashhitnoe-zanulenie.html, http://www.ruselectronic.com/news/ustrojstvo-transformatora/, http://electric-tolk.ru/faza-nol-i-zemlya-chto-eto-takoe/

electricremont.ru

Чем отличается ноль от нуль?

Сегодня огромное множество статей посвящено электрике и практически ни одно пособие, будь то электронное издание или статья, изложенная на бумаге, не обходит стороной всем известный проводник, имеющий аббревиатуру N (нулевой проводник). В одних статьях пишут «ноль», в других «нуль». Поэтому возникает вопрос, как правильно называть понятный и, в то же время, загадочный проводник N, ноль или нуль?

Прежде чем ответить на поставленный вопрос, предлагаю окунутся в этимологию, т.е в науку, которая правильно толкует слова.

Ноль происходит от латинского слова “NULLUS”- никакой, пустой, несуществующий. В русском языке, ноль позаимствовали  с немецкого языка,”NULL”.  Привезли в Россию “NULL” ученые,  во времена Петра I. До петровских времен вычислениями занимались с помощью римских цифр.

Нуль в словаре русских синонимов

На голом месте плешь, ничто, шантрапа, десятая спица, отставной козы барабанщик, не велика птица, последняя спица в колеснице, мелкая сошка, нуль без палочки, мелкота, зеро, ниль, маленький человек, ноль без палочки, никто, пятая спица в колеснице, шиш, ноль, нулевой цикл, козявка, шушваль, ничтожность, пигмей, червяк, мелочь, червь, шваль, шушера, шишка на ровном месте, песчинка, пустое место, миздрюшка, нолик, нулевка, ординар, ничтожество, пешка, тля, прыщ на ровном месте, мелюзга, мыльный пузырь, некомпетентный, стрюцкий, нулик.

Что такое ноль и нуль?

Из Справочника по Русскому языку
1. Существуют две формы: ноль и нуль. В терминологическом значении (особенно в косвенных падежах) обычно используется вторая, например: равняется нулю, температура держится на нуле. В устойчивых выражениях встречаются обе формы: а) ноль целых, ноль внимания, в двенадцать ноль-ноль; б) абсолютный нуль, круглый нуль, обратиться в нуль, свести к нулю.
Производное прилагательное обычно образуется от формы нуль, например: нулевой меридиан, нулевой пробег.

 Если ноль или нуль означает пусто,  зачем он тогда нужен?

Мы не считаем графин в доме  бесполезной емкостью,  сосуд, который можно было бы выбросить. Согласитесь, на все есть свое время. Графин может какое то время оставаться пустым,  затем,  в каких-то случаях, мы захотим использовать его для наполнения жидкостью.

Как используется нулевой проводник?

Для однофазной цепи ноль – это просто название проводника, не находящегося под высоким потенциалом,относительно земли.

Нулевой проводник

Схема звезда, в которой присутствует нулевой проводник

Переменные токи каждой фазы в трех одинаковых нагрузках сдвинуты по фазе ровно на одну треть и в идеале компенсируют друг друга, поэтому нагрузка в такой схеме обычно называется трехфазной, сосредоточенной  нагрузкой.  При  такой нагрузке  векторная сумма  токов в  средней  точке  равна нулю.

Нулевой провод, подключённый  к  средней точке,  практически не нужен, т. к. ток через него не течёт. Незначительный ток появляется только тогда, когда  нагрузки  на  каждой  фазе не полностью одинаковые и не полностью компенсируют друг друга.  И действительно,  на  практике  многие  виды  трёхфазных четырёхжильных кабелей имеют нулевую жилу вдвое меньшего сечения. Нет смысла тратить дефицитную медь на проводник, по которому ток практически не течёт.

Нулевой проводник

Ноль и нуль в электрике пустым не бывает

Нулевой проводник бывает не таким уж и пустым. Однажды в статье  я описал одну нехорошую тенденцию, которая нередко происходит  с тех времен, как в обиход вошли импульсные источники питания: DVD видео, телевизоры, компьютеры и т.п.. Эту тенденцию называют —  отгорание нуля.

Итак, подведем итог: Ноль или нуль используется исходя от того какие строятся предложения, но смысл двух слов имеет один корень от латинского слова «NULLUS»: никакой, пустой, не существующий. Но в электрике нулевой проводник не считается бесполезным. Как раз  без него, никак не обойтись. Ноль и нуль — это своего рода синонимы, происходящие от немецкого слова null.

Читайте также статью: «Модульно-штыревое заземление«

Оцените качество статьи. Нам важно ваше мнение:

electric-tolk.ru

Чем отличается ноль от нуль: как говорить правильно?

На сегодняшний день существует просто огромное количество разнообразных статей, которые посвящены электрике. Теперь практически в каждой статье можно найти информацию про известный проводник N. Его также могут называть нулевой проводник. Но не все люди на данный момент знают о том, чем отличается ноль от нуль.

Если изучить многие статьи по электрике более детально, тогда можно понять, что в некоторых источниках будет написано «ноль» и «нуль». Именно поэтому у многих людей постоянно возникает вопрос о том, как правильно называть понятный и в то же время загадочный проводник N ноль или нуль.

Перед тем как правильно ответить на этот вопрос вам потребуется окунуться в этимологию. Это наука, которая позволяет правильно толковать слова. Ноль будет означать «NULLUS» – никакой, пустой, несуществующий. В русском языке это слово позаимствовали из немецкого языка. В России это слово появилось во времена Петра 1. До его правления вычисления проводились только с помощью римских цифр.

Что такое ноль и нуль?

Если детально изучить справочник по русскому языку, тогда можно сделать вывод о том, что существует две формы ноль и нуль. В большинстве случаев в терминологии будет использоваться вторая форма. Например, равняется нулю или температура держится на нуле. Если выражение будет устойчивым, то можно встретить две формы: ноль внимания, абсолютный нуль, свести к нулю.

Производное прилагательное в большинстве случаев образуется от формы нуль. Например, нулевой меридиан или нулевой пробег.

Если ноль или нуль означает пусто, тогда зачем он нужен?

Чтобы разобраться с этим вопросом вам необходимо понять его суть. Например, если в доме стоит графин, которым никто не пользуется, то мы не считаем его бесполезной емкостью. Он на протяжении длительного времени может оставаться пустым, но придет его время, и мы будет его использовать.

Как используется нулевой проводник?

Для однофазной цепи ноль – это просто название проводника. Он не будет находиться под высоким потенциалом относительно земли.

Схема звезда, где присутствует нулевой проводник

Все переменные токи каждой фазы в трех одинаковых нагрузках сдвинуты по фазе ровно на одну треть и в идеале будут компенсировать друг друга. Именно поэтому нагрузка в подобной схеме в большинстве случаев будет называться трехфазной, сосредоточенной нагрузкой. При такой нагрузке векторная сумма токов в средней точке будет равна нулю.

Нулевой провод, который будет подключаться к средней точке практически не нужен, так как в дальнейшем ток через него проходить не будет. Иногда также может проявиться небольшой ток и появляться он будет только тогда, когда нагрузки на каждой фазе будут не полностью одинаковыми и они не полностью компенсируют друг друга. Если подобную ситуацию рассмотреть более детально, тогда можно понять, что виды трехфазных четырехжильных кабелей будут иметь нулевую жилу вдвое меньшего сечения.

Ноль и нуль в электрике пустым не бывает

Нулевой проводник бывает не таким уж и пустым. Совершенно недавно началась тенденция, которую называют отгорание нуля в разнообразной бытовой технике. Теперь можно подвести итог. Ноль или нуль используется исходя от того, какие строятся предложения, но смысл двух слов имеет один корень от латинского слова «NULLUS» – никакой, пустой, не существующий. В большинстве случаев ноль и нуль можно считать синонимами.

Рекомендуем прочесть: правильное заземление в частном доме.

vse-elektrichestvo.ru

Отличие фазы от нуля. Фаза и ноль. Принцип действия. Методы определения. Цветовка

Передача электрического тока осуществляется по трехфазным сетям, при этом большинство домов имеет однофазные сети. Расщепление трехфазной цепи осуществляется с помощью вводно-распределительных устройств (ВРУ). Простым языком этот процесс можно описать следующим образом. К электрощитку дома подводится трехфазная цепь, состоящая из трех фазных, одного нулевого и одного заземляющего проводов. Посредством ВРУ цепь расщепляется – к каждому фазному проводу добавляется один нулевой и один заземляющий, получается однофазная сеть, к которой и подключаются отдельные потребители.

Что такое фаза и ноль

Попробуем разобраться, что такое ноль в электричестве и чем он отличается от фазы и земли. Фазные проводники используются для подачи электроэнергии. В трехфазной сети три токоподающих провода и один нулевой (нейтральный). Передаваемый ток сдвигается по фазе на 120 градусов, поэтому в цепи достаточно одного нуля. Фазовый проводник имеет напряжение 220 В, пара «фаза-фаза» – 380 В. Ноль не имеет напряжения.


Фазы генератора и фазы нагрузки соединяются между собой линейными проводниками. Нулевые точки генератора и нагрузки соединяются между собой рабочим нулем. По линейным проводам ток движется от генератора к нагрузке, по нулевым – в обратном направлении. Фазные и линейные напряжения равны независимо от способа подключения. Земля (заземляющий провод) также как и ноль не имеет напряжения. Он выполняет защитную функцию.

Зачем нужно зануление

Человечество активно использует электричество, фаза и ноль – важнейшие понятия, которые нужно знать и различать. Как мы уже выяснили, по фазе электричество подается к потребителю, ноль отводит ток в обратном направлении. Следует различать нулевой рабочий (N) и нулевой защитный (PE) проводники. Первый необходим для выравнивания фазового напряжения, второй используется для защитного зануления.

В зависимости от типа линии электропередач может использоваться изолированный, глухозаземленный и эффективно-заземленный ноль. Большинство ЛЭП, питающих жилой сектор, имеет глухозаземленную нейтраль. При симметричной нагрузке на фазных проводниках рабочий ноль не имеет напряжения. Если нагрузка неравномерна, ток небаланса протекает по нулю, и схема электропитания получает возможность саморегулирования фаз.

Электросети с изолированной нейтралью не имеют нулевого рабочего проводника. В них используется нулевой заземляющий провод. В электросистемах TN рабочий и защитный нулевой проводники объединены на всем протяжении цепи и имеют маркировку PEN. Объединение рабочего и защитного нуля возможны только до распределительного устройства. От него к конечному потребителю пускается уже два нуля – PE и N. Объединение нулевых проводников запрещается по технике безопасности, так как в случае короткого замыкания фаза замкнется на нейтраль, и все электроприборы окажутся под фазным напряжением.

Как различить фазу, ноль, землю

Проще всего определить назначение проводников по цветовой маркировке. В соответствие с нормами, фазный проводник может иметь любой цвет, нейтраль – голубую маркировку, земля – желто-зеленого цвета. К сожалению, при монтаже электрики цветовая маркировка соблюдается далеко не всегда. Нельзя забывать и вероятности того, что недобросовестный или неопытный электрик легко может перепутать фазу и ноль или подключить две фазы. По этим причинам всегда лучше воспользоваться более точными способами, чем цветовая маркировка.

Определить фазный и нулевой проводники можно с помощью индикаторной отвертки. При соприкосновении отвертки с фазой загорится индикатор, так как по проводнику проходит электроток. Ноль не имеет напряжения, поэтому индикатор загореться не может.

Отличить ноль от земли можно с помощью прозвонки. Сначала определяется и маркируется фаза, затем щупом прозвонки нужно прикоснуться к одному и проводников и клемме заземления в электрощитке. Ноль звониться не будет. При прикосновении к земле раздастся характерный звуковой сигнал.

О фазе часто можно услышать в разговоре об электричестве. Но, конечно, слово имеет гораздо более широкое значение. Что такое фаза, ее циклы, как она связана с заземлением. Об этом и многом другом узнаем в следующей статье.

Что такое фаза

В физике под фазой понимают одно из состояний вещества (например, вода бывает в жидком, жидкокристаллическом, кристаллическом и газообразном агрегатном состоянии). Кроме того, под ней понимается стадия в цикле колебания (к примеру, в волновом движении).

В астрономии слово имеет несколько иной смысл. Что такое фаза в этой науке, можно понять из наблюдений с Земли за небесным телом (к примеру, Луной). То есть ее можно обозначить как видимую часть освещен

levevg.ru

Оставить комментарий
