Для чего нужен нулевой провод в трехфазной сети – Нейтральный провод, нулевой провод, защитный ноль, заземление, земля, средний провод в сетях 220/380В. Жаргон электриков и здравый смысл.

Содержание

Назначение нулевого провода | Электрокомплект



Провод, соединяющий нулевую точку фаз генератора,трансформатора с нулевой точкой нагрузки, называют нулевым или нейтральным.

Его называют нулевым потому, что в некоторых случаях ток в нем равен нулю, и нейтральным исходя из того, что он одинаково принадлежит любой из фаз.

Назначение нулевого провода в том, что он необходим для выравнивания фазных напряжений нагрузки,когда сопротивления этих фаз различны, а также для заземления электрооборудования в сетях с глухозаземленной нейтралью.

Благодаря назначению нулевого провода напряжение на каждой фазе нагрузки будет практически одинаковым при неравномерной нагрузке фаз. Осветительная нагрузка, включенная звездой, всегда требует наличия нулевого провода, так как равномерная нагрузка фаз не гарантируется.в э

Сечение нулевого провода трехфазных линий, в которых нулевые провода не используют для заземления (специальные или реконструируемые сети освещения), принимают близким к половине сечения фазных проводов.

 Если, например, фазные провода имеют сечение 35 мм2, нулевой провод берется 16 мм2.

Сечение нулевого провода трехфазной системы с глухозаземленной найтралью, в которой нулевой провод используется для заземления, должно быть не менее половины сечения фазных проводов, а в некоторых случаях равно им.

Нулевой провод воздушных линий 320/220 В должен иметь одинаковую марку и сечение с фазными проводами:

на участках, выполненных стальными проводами, а также биметаллическими и сталеалюминиевыми фазными проводами, сечением 10 мм2;

при невозможности обеспечения другими средствами необходимой селективности защиты от коротких замыканий на землю (при этом допускается принимать сечение нулевых проводов большее, чем фазных проводов).

Поскольку в одно- и двухфазных линиях по нулевому и фазному проводам протекает ток одинаковой величины, то для этих линий сечение нулевых и фазных проводов берут одинаковым.

 Аналогично нулевые проводники стояков в жилых зданиях при сечении фазных проводов до 16 мм2 (по меди) должны иметь сечение, равное сечению фазных проводов.

Особого подхода требует выбор нулевого провода в сетях с газоразрядными лампами. В нулевых проводах трехфазных линий, питающих газоразрядные лампы, протекает ток высших гармоник, вызванный индуктивно емкостными ПРА. Этот ток не влияет на потерю напряжения, а влияет только на нагрев проводов.

Сечение нулевого провода в таких случаях выбирают по допустимому току нагрузки.

Ток в нулевом проводе трехфазных линий при смешанной нагрузке (лампы накаливания и газоразрядные лампы) определяют приблизительно как сумму 90% тока газоразрядных ламп и 30% тока ламп накаливания самой нагруженной фазы.

Share this post for your friends:

Friend me:

Нет похожих статей.

elekkom56.ru

Для чего используют нулевой провод и зануление

Сентябрь 17th, 2016 admin

Здравствуйте, уважаемые посетители сайта «Простоэлектрик». В этой статье вы узнаете,  для чего нужен нулевой провод в трехфазной сети. При соединении  обмоток генератора в схему «звезда», концы его обмоток объединяют в одну общую точку, называемую нейтралью. Присоединяя к этой точке проводник, образуется трехфазная четырехпроводная система с нулевым проводом. Нейтральный и фазный проводники образуют однофазное напряжение 220 В, равное разности потенциалов между началом и концом любой из обмоток генератора. Согласно законам Кирхгофа суммы токов или напряжений в узлах равны нулю, которыми и являются нейтрали источников. Однако в действительности из-за несимметричной нагрузки по фазам по нулевому проводнику будет протекать ток, который будет ограничиваться внутренним сопротивлением этих проводников и электропотребителя.

При эксплуатации электрических аппаратов изоляция их проводников под воздействием различных агрессивных факторов со временем утрачивает свои диэлектрические свойства, в результате чего на токопроводящих деталях может появиться потенциал или произойдет замыкание на корпус. Поэтому, в целях электробезопасности все металлические части электроприборов заземляют и зануляют.

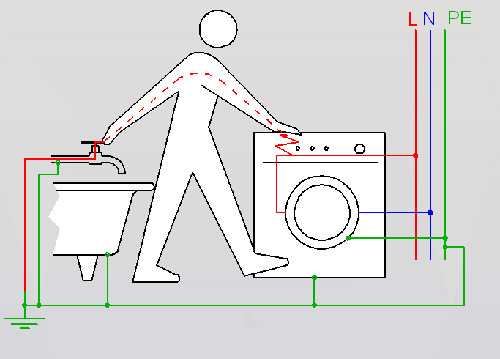

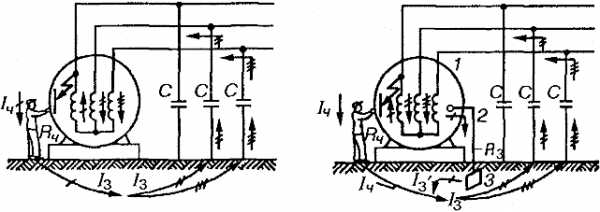

Рассмотрим случаи прикосновения человека к заземленному и незаземленному корпусу при однофазном коротком замыкании. Если произошел пробой изоляции на токопроводящую оболочку, не присоединенную к заземлению, то ток потечет по цепи: фаза на корпусе-человек – земля — сопротивление изоляции между двух других фаз и землей.

В случае, когда человек прикоснется к заземленному корпусу, то электрический ток пойдет как через его тело, так и по заземлителю. Причем ток, протекаемый по телу человека будет настолько меньше тока заземлителя, настолько больше внутреннее сопротивление человека и переходное сопротивление при контакте ноги с землей.

Напряжение на корпусе или напряжение прикосновения можно определить по следующему выражению:

Uk = Ik*Ro = Uф*Ro/(Ro+Rф),

Ik — ток короткого замыкания, А;

Ro — сопротивление нулевого провода, Ом;

Uф — фазное напряжение, В;

Rф — сопротивление фазного провода, Ом.

Тогда, используя данную формулу, если поперечное сечение нулевого провода будет в 2 раза меньше сопротивления фазного, то напряжение на корпусе будет составлять 147 В.

Для электробезопасности обслуживающего персонала сопротивление заземлителя должно быть не ниже значения, установленного требованиями ПУЭ для различных элементов действующих электроустановок.

Одним из важных требований ПУЭ является выполнение повторного заземления нулевого провода на воздушных линиях электропередач с глухозаземленной нейтралью напряжением 400 В.









на Ваш сайт.

pro100electrik.ru

роль и обозначение, классификация, отличие от фазного

Если кто-либо сталкивался с электричеством, то непременно слышал о таких понятиях, как фазный и нулевой провод. Их основной отличительной чертой является назначение. Провод, соединяющий нулевую точку фаз генератора, трансформатора с нулевой точкой нагрузки, называют нулевым или нейтральным. Его называют так потому, что в некоторых случаях ток в нем равен нулю, и нейтральным исходя из того, что он одинаково принадлежит любой из фаз.

Различия фазного и нулевого провода

Фазный провод (фаза) предназначен для подачи электричества к потребителю.

Назначение нулевого провода (нейтрального или нуля) состоит в выравнивании асимметрии напряжений при разном значении нагрузки в фазах.

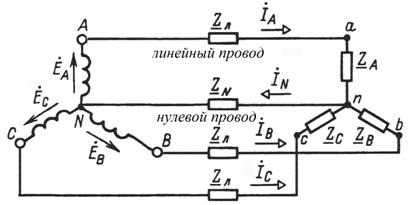

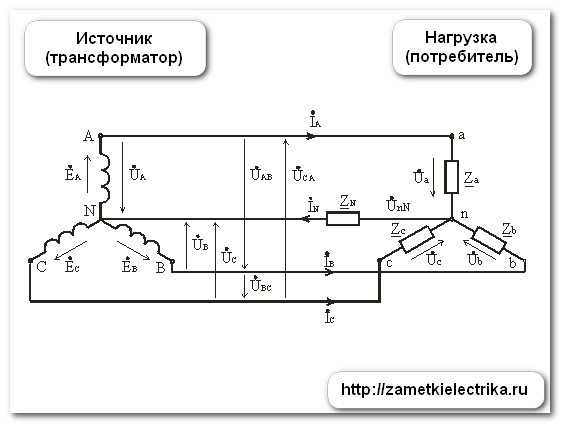

Он присоединён к нулевым точкам источника и потребителя при их соединении в «звезду».

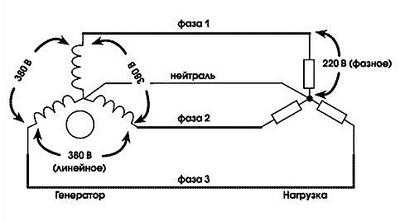

Присоединение нейтрального провода (трехфазная четырехпроводная сеть) является возможным только в том случае, когда источник и нагрузка соединены в «звезду».

При соединении в «треугольник» необходимость в нём отпадает, так как линейное и фазное напряжения в фазах одинаковы.

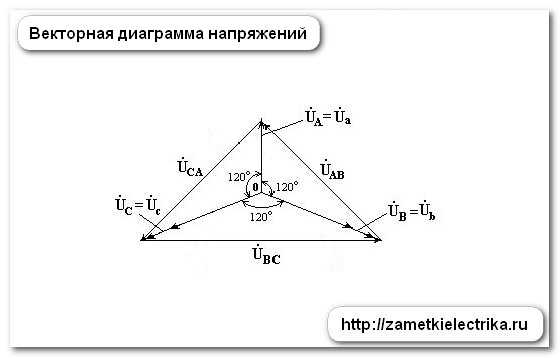

Чтобы понять разницу между линейным и фазным напряжением, необходимо понимать, что в трехфазной трехпроводной цепи линейное (напряжение между двумя фазными проводами) в основном составляет 380 В, а фазное — напряжение между фазой и нулем — в √3 раз меньше приблизительно 220 В.

Нейтральный провод заслужил свое название тем, что при работе устройств ток в нём, при одинаковой нагрузке трёх фаз, равен нулю. Сопротивление его невелико. Поэтому при перегрузке одной или нескольких фаз, ток в нем быстро возрастет. В схеме освещения его наличие является обязательным условием. В ином случае не гарантируется равномерность освещения

.

В зависимости от роли, нулевой провод может быть рабочим, защитным, совмещенным.

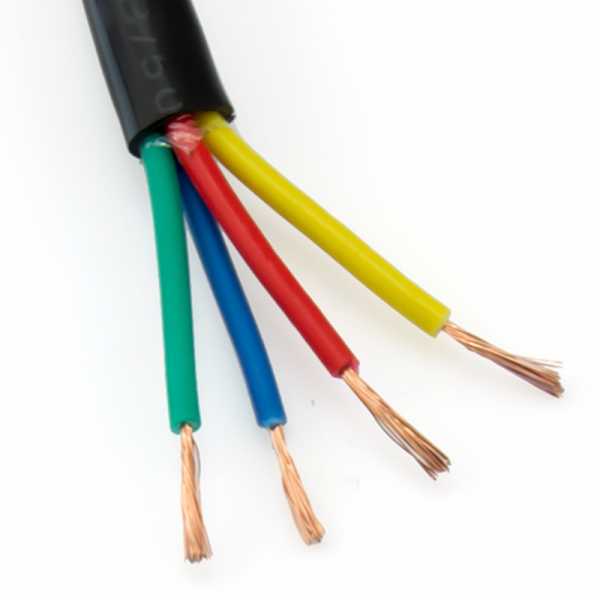

Рабочий обозначается латинской буквой N и выполняется голубым цветом в европейских странах. В некоторых других странах цвет может быть серым либо белым.

Защитный обозначается РЕ. Он предназначен для безопасности в случае попадания потенциала на корпус электроприбора. В нормальном режиме он обесточен, а при поломке является проводником, который отведет от электроприбора опасный потенциал в землю. Цвет этой жилы желто-зеленый.

В некоторых системах нулевой провод совмещен с защитным. В таком случае маркировка будет обозначена как PEN и окраска этой жилы будет синей с полосками на концах желто-зеленого цвета.

Особенности нейтрального провода

Нулевой провод предотвращает нежелательные ситуации при аварийных режимах работы. Без его наличия в случае фазного короткого замыкания двух фаз напряжение в третьей фазе мгновенно возрастет в √3 раз. Это губительно скажется на оборудовании, которое питает этот источник. В случае наличия нуля в такой ситуации, напряжение не изменится.

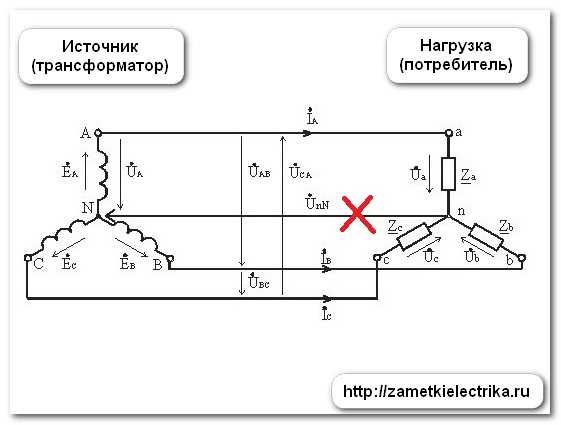

При обрыве одной из фаз в трехфазной трехпроводной системе (без нуля), напряжение на двух оставшихся фазах уменьшится. Они окажутся соединенными последовательно, а при этом виде соединения напряжение распределяется между потребителями в зависимости от их сопротивления.

При обрыве одной из фаз в трехфазной четырёхпроводной системе, напряжение в двух оставшихся фазах своего значения не изменит.

Предохранители в нулевой провод не устанавливают из-за его большой значимости, потому как его обрыв является нежелательным

Так как большую часть времени работы электроустановок ток в этом проводе либо равен нулю, либо незначителен, нет смысла изготавливать его такого же сечения, как и сечение фазных. Чаще всего, из соображений экономии, он имеет меньшее сечение жилы, нежели сечение жил фаз в одной электроустановке. Если защитный провод не совмещен с нулевым, его сечение выполняют вдвое меньше, нежели, у фазного провода.

Классификация нейтралей линий электропередач

Назначение линий электропередач весьма разнообразно. А также разнообразна аппаратура для их защиты от утечек и коротких замыканий. В связи с этим нейтрали классифицируются на три вида:

  • глухозаземленная;
  • изолированная;
  • эффективно заземлённая.

Если линия электропередач напряжением от 0,38 кВ до 35 кВ имеет небольшую длину, а количество подключенных потребителей велико, то применяется глухозаземленная нейтраль. Потребители трехфазной нагрузки получают питание, благодаря трем фазам и нулю, а однофазной — одной из фаз и нулю.

При средней протяженности линий электропередач напряжением от 2 кВ до 35 кВ и небольшим количеством потребителей, подключенных к данной линии, находят применение изолированные нейтрали. Они широко используются для подключений трансформаторных подстанций в населённых пунктах, а также мощного электрооборудования в промышленности.

В сетях, с напряжением 110 кВ и выше, с большой протяженностью линий электропередач, применяется эффективно заземлённая нейтраль.

Реакция электроприборов на обрыв нуля

Если общий нейтральный провод в многоэтажном доме оборвется, то потребители ощутят это в результате скачка напряжения в их электроприборах.

Основные факторы, которые могут привести к обесточиванию общего нуля:

  • аварийная ситуация на подстанции;
  • устаревшая проводка;
  • монтаж проводки выполнялся не совсем качественно.

Та фаза, к которой подключено большее количество потребителей многоквартирного дома, будет перегружена. Напряжение в ней уменьшится. В той фазе, к которой потребителей подключено меньше всего, напряжение резко возрастет.

Это негативно скажется на приборах — снижение напряжения вызовет их неэффективную работу, а рост напряжения может повлечь за собой выход из строя тех, которые были подключены в данный момент. Чтобы обезопасить себя от такой ситуации, необходимо установить в щиток, питающий отдельную квартиру, индивидуальный ограничитель перенапряжения. Как только напряжение начнет превышать допустимые значения, ограничитель быстро отключит питание.

Если произойдет обрыв нуля непосредственно в квартире, то электричество пропадет полностью, но вместе с тем фаза не отключится. Опасность заключается в том, что она может перейти как раз на провод нулевой. И если какой-либо электроприбор был предварительно заземлён на него, корпус этого электроприбора будет под напряжением, а проще говоря, начнет «биться током».

Главными факторами, которые способствуют обрыву нуля непосредственно в квартире можно назвать:

  • ненадежность присоединения контактов;
  • неправильно выбранное сечение проводника;
  • устаревшая проводка.

Эти факторы приводят к чрезмерному нагреванию проводника. Из-за повышенной температуры окисляется место присоединения контактов, перегреваются жилы проводов. А это, в свою очередь, может привести к пожару.

220v.guru

Отгорание нуля в трехфазной сети

Фразу об «отгорании нуля » слышал, наверное, каждый из нас. Почему же таинственный ноль имеет тенденцию всё время отгорать? Для того чтобы внести некоторую ясность в этот вопрос, необходимо вспомнить кое-что из курса физики средней школы.

Для однофазной цепи «ноль» — это просто название для проводника, не находящегося под высоким потенциалом относительно земли. Второй проводник в однофазной цепи называется «фазой» и имеет относительно земли высокий потенциал переменного напряжения (в нашей стране чаше всего 220 В). Никакой тенденции к отгоранию однофазный ноль не проявляет.

Беда в том, что все электрические коммуникации (т. е. линии электропередачи) являются трёхфазными. Рассмотрим схему «звезда», в которой появляется понятие «нулевой провод».

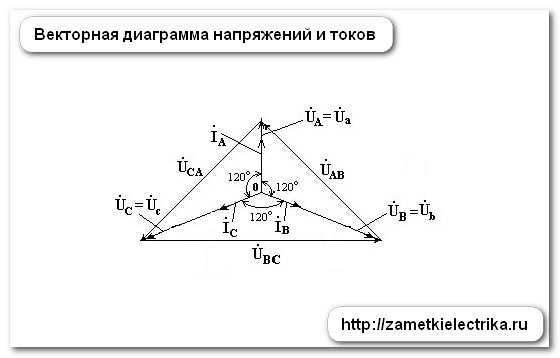

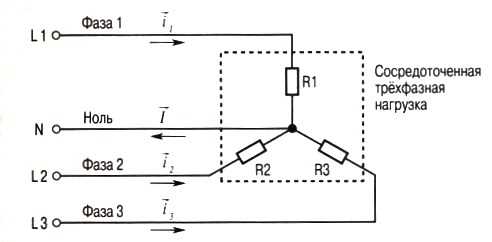

Переменные токи каждой фазы в трёх одинаковых нагрузках сдвинуты по фазе ровно на одну треть и в идеале компенсируют друг друга, поэтому нагрузка в такой схеме обычно называется трёхфазной сосредоточенной нагрузкой. При такой нагрузке векторная сумма токов в средней точке равна нулю. Нулевой провод. подключённый к средней точке, практически не нужен, т. к. ток через него не течёт. Незначительный ток появляется только тогда, когда нагрузки на каждой фазе не полностью одинаковые и не полностью компенсируют друг друга. И действительно, на практике многие виды трёхфазных четырёхжильных кабелей имеют нулевую жилу вдвое меньшего сечения. Нет смысла тратить дефицитную медь на проводник, по которому ток практически не течёт. Никакой тенденции к отгоранию трёхфазный ноль при трёхфазной сосредоточенной нагрузке тоже не проявляет.

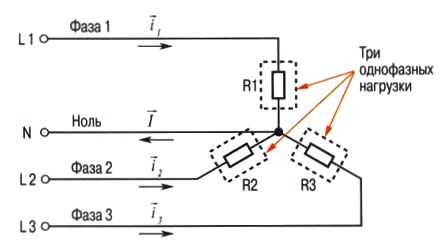

Чудеса начинаются тогда, когда к трёхфазным цепям подключаются однофазные нагрузки. На первый взгляд это тот же самый случай, но есть одно маленькое отличие. Каждая однофазная нагрузка представляет собой совершенно случайно выбранное устройство, т. е. однофазные нагрузки не одинаковые. Глупо думать, что различные однофазные потребители всегда будут потреблять одинаковый ток. Однофазные нагрузки в трёхфазных цепях всегда стараются максимально приблизить к трёхфазным нагрузкам. Это означает, что при подключении однофазных потребителей в трёхфазную сеть их стараются так распределить по мощности по разным фазам, чтобы на каждую фазу приходилась примерно одинаковая нагрузка. Но полного равенства никогда не достигается и понятно почему. Потребители случайным образом включают и выключают своё электрооборудование, тем самым постоянно меняя нагрузку на свою фазу.

В результате полной компенсации фазных токов в средней точке практически никогда не происходит, но ток в нулевом проводе обычно не достигает своего максимального значения равного самому большому току по одной из фаз. То есть ситуация неприятная, но предсказуемая. Вся проводка рассчитана на неё, и отгорания нуля обычно не происходит, а если и происходит, то крайне редко.

Такая ситуация сложилась к 90-м годам XX века. Что же изменилось к этому времени? В обиход широко вошли импульсные источники питания. Такой источник питания практически у всей современной бытовой аппаратуры (телевизоров, компьютеров, радиоприёмников и т. п.). Весь ток такого источника протекает в течение только одной трети полупериода, т. е. характер потребления тока очень сильно отличается от характера потребления тока классическими нагрузками. В результате в трёхфазной сети возникают дополнительные импульсные токи, не компенсирующиеся в средней точке. Не забудьте прибавить к этому некомпенсированные токи, вызванные наличием однофазных нагрузок в трёхфазной сети. В такой ситуации по нулевому проводу часто течёт ток, близкий или превышающий самый большой ток одной из фаз. Это и есть условия, благоприятные для «отгорания нуля».

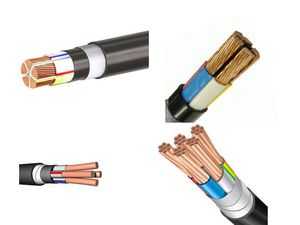

Проводники в трёхфазных кабелях имеют одинаковое сечение, рассчитываемое согласно максимальной мощности нагрузки, следовательно, нулевой проводник имеет такое же сечение, как и любой из фазных проводников, а ток через него сегодня может течь больший, чем через любой фазный проводник. Получается, что нулевой проводник работает в условиях перегрузки, и вероятность его отгорания возрастает.

Так в 90-х годах прошлого века мы незаметно для самих себя вступили в эпоху «отгорания нуля». С каждым днём ситуация всё ухудшается. Высокую вероятность «отгорания нуля» необходимо учитывать и при построении домашней электропроводки.

Отгорание нуля

Какие бывают последствия отгорания нуля?

Приходилось ли вам слышать о том, что у кого-то сгорела дорогостоящая аппаратура. Возможно, тебе лично пришлось испытать такую неприятность. Почему такое произошло? Причина оказалась в том, что на проводнике в какой-то момент, присутствовало не 220 В, а 380 В. Как такое возможно? Кого винить в произошедшем? Кто будет покрывать убытки?

Были такие случаи, когда пьяный электрик во время профилактических работ в контактных соединениях перепутал проводники, вместо проводника нуль подсоединил фазу, а между фазой и фазой напряжение составляет 380 Вольт.

Но чаще всего, 380В может поступить в наши обители с неожиданной стороны. Проблема кроется в отгорании нуля. Что это за таинственное отгорание нуля? Как оно происходит? Как защититься от нежданного “гостя”?

Для чего нужен нулевой проводник?

Отгорание нуля это лексикон электриков, на техническом языке — обрыв нуля. Проводник нуль используется в трехфазной схеме звезда. Есть еще другая схема, схема треугольник. У такой схемы присутствуют три фазных проводника: А, В, С, но отсутствует четвертый проводник, нулевой. В основном используется в промышленных целях.

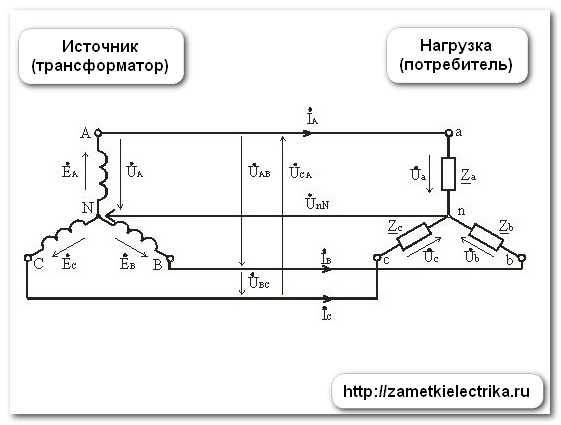

В схеме звезда четыре проводника, три фазных и нулевой. Нашему населению достается именно схема звезда и другого быть быть не может. Итак, в многоквартирный дом приходят не два проводника, как некоторые могут полагать, а четырехжильный или пятижильный провод, с защитным заземлением РЕ. Но пока во внимание заземление мы намерено брать не будем, на данный момент он нас не интересует.

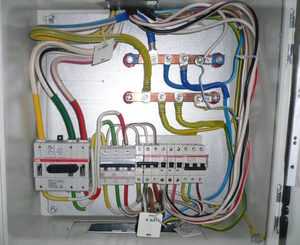

Мощный силовой кабель приходит в водный распределительный щит. С главного щита идет распределение по подъездам, а с подъезда по этажам, с этажей по квартирам. Трехфазная схема распределяется равномерно по этажам. Если в подъезде 36 квартир, три фазы будут распределены следующим образом: фаза А – 12 квартир, фаза В – 12 квартир, фаза С – 12 квартир. Распределено равномерно, для баланса работы трехфазной схемы.

Но вот только жители не согласовывают включение и выключение энергопотребителей, да и такого на практике быть не может. Получается так, что один стояк может оказаться сильно загруженным, а другой остается мало задействованным. Что происходит в системе? Произошел перекос в трехфазной схеме или дисбаланс. Поставщику электроэнергии никогда не добиться равенства потребления электроэнергии с подобной схемой. Понятно, почему. Люди не роботы, действовать подобно бездушным изобретениям по заданным алгоритмам не могут.

Представим себе, как кипит жизнь в многоэтажном доме. Одни что — то включают, другие выключают. В общем и целом, потребление электроэнергии, чаще всего, происходит более или менее одинаково. Но бывает хороший перекос: по стояку фазы А “густо” разбирают энергию, а по фазе С “пусто”. С этим все понятно. Давайте немного углубимся в трехфазную схему звезда.

Переменные токи каждой фазы в трех одинаковых нагрузках сдвинуты по фазе ровно на одну треть и в идеале компенсируют друг друга, поэтому нагрузка в такой схеме называется трехфазной сосредоточенной нагрузкой. В средней точке ровна нулю. При равномерной нагрузке трех фаз, например, работают станки на производстве, потребление энергии одинаково по всем фазам. Нуль остается невостребованным, нет дисбаланса. В связи с чем, сечение нулевого проводника гораздо меньше чем по фазе. Нет смысла тратить дорогой металл на то, в чем нет необходимости, там, где появляются незначительные токи. Но у нас в доме приборы работают не от трехфазной схемы, а от однофазной — это все в корне меняет.

Как отгорает нуль?

Тенденция отгорания нуля началась в эпоху 90-х годов. Эпоха экономического преобразования. На рынке появилось большое количество электротехники. Современная аппаратура: компьютеры, телевизоры, радиоприемники, DVD проигрыватели и многое другое. Характер таких устройств несколько отличается от классических бытовых потребителей. Дело в том, что такие приборы выбрасывают в сеть дополнительные импульсные токи, которые не компенсируются в средней точке. Когда включаются приборы. имеющие различные величины сопротивлений, на нулевом проводе может скопится равный или превышающий ток одной из фаз. Это те условия, которые могут создать отгорание нуля, из-за перегрузки на нулевой проводник.

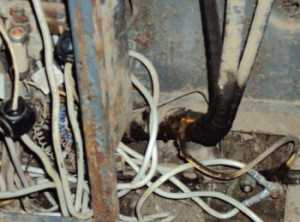

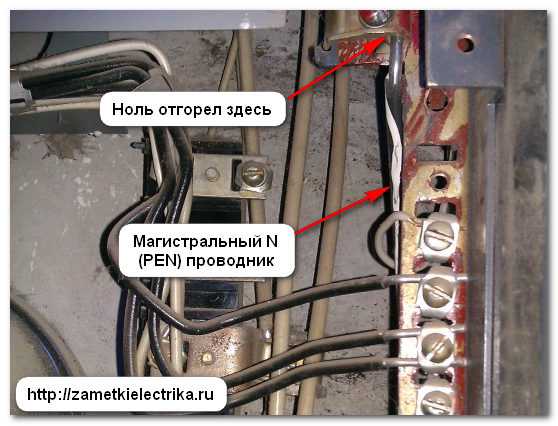

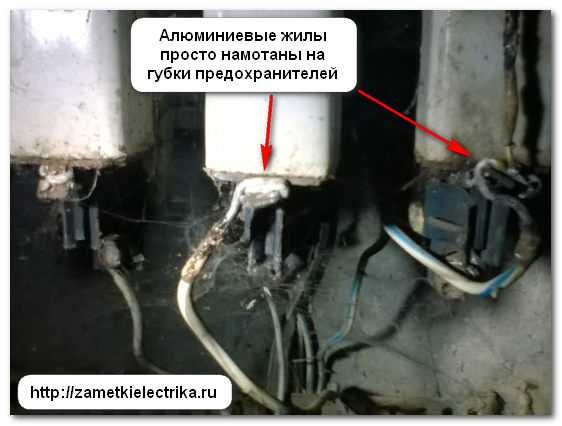

Отгорание происходит в слабых местах. например, в плохо обжатом контакте. Такой перекос может из-за отгорания нуля создать катастрофические последствия: скачек напряжения до 380 Вольт. Большая часть дорогостоящей аппаратуры может сгореть. Но вот спросить будет не с кого.

Как защитить аппаратуру во время отгорания нуля?

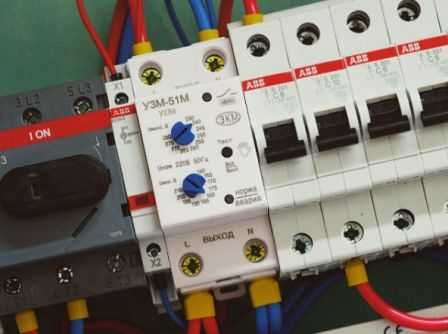

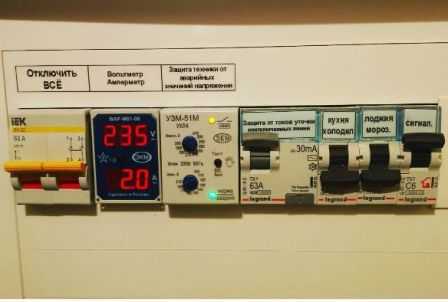

Для защиты бытовой техники от подобных неприятностей, поможет реле контроля напряжения.

Надежная работа любых бытовых электроприборов от простой лампочки до посудомоечной машины зависит от стабильности электросети. Резкое повышение напряжения или его падение ниже допустимого предела, приводят к быстрому выходу из строя телевизоров, компьютеров, холодильников, стиральных машин и т.п. Это может привести к перегреву обмоток электродвигателей бытовых приборов и последующему выходу их из строя.

Реле напряжения отключает напряжение, если его значение выходит за допустимые пределы. Тем самым защищает все подключённые к нему устройства и приборы. То есть реле напряжения — это защита по напряжению. Для установки реле защиты и другим электромонтажным работам в Нижнем Новгороде, можно обратится за помощью к электрикам профессионалам .

Итак, подведем итог: отгорание нуля в наше время не редкость. Причины мы выяснили, следствия отгорания нуля понятны, как защитить аппаратуру узнали. Осталось приобрести надежное реле напряжения.

Советую не покупать реле напряжения Ресанта, время срабатывания 1 секунда, за такую медлительность все погорит. Приобретать прибор лучше со временем срабатывания по отсечке 0,2 секунды. Такой прибор стоит недешево, но без него ущерб может возрасти во много раз. Ставить прибор или надеяться на авось, решать вам.

Отгорание нуля. Видео.

Оцените качество статьи. Нам важно ваше мнение:

Отличная информация! Наглядно, убедительно (правда, без технических подробностей) показана опасность отгорания нуля. И. главное, указан метод решения проблемы. Молодцы! Спасибо.

Добрый день. А у меня такой вот вопрос:
У меня в квартире стоит одна розетка под телевизор на стене. Работал работал себе и в один день встал. Смотрю индикатором на одной фаза на другой ноль (вроде как и должно быть). А подключаю телевизор (зарядку от телефона, все что угодно) не работает. Начал проверять. Мультиметр показывает 220В. А при любой нагрузке все равно не работает. Дальше начал проверять и тут выяснил что при подключении хоть и малой нагрузки в розетке на обоих проводах появляется фаза (индикатор на обоих горит). Объясните пожалуйста как это может быть. Спасибо.

Соседи воруют у вас єлектричество. Вызывайте милицию.

Просто ноль отвалился на щите или в стене. Фаза на нуле появляется через нагрузку (прибор который Вы включаете в розетку)

И не только мультиметр показывает, вы еще можете вставить в эту розетку светодиодную лампочку и она будет гореть — https://youtu.be/TjA1QjwLNVs
А мультиметр то у вас не самый дешёвый раз показывает 220 при этом случае, к примеру 830-й — этот как раз в данном случае не покажет 220, и только когда, скажем так — полноценное 220V в розетке будет тогда покажет 220V.

А если ноль отвалился, как тогда мультиметр показал 220 В? Ведь он показывает напряжение между фазой и нулём (не висящем в воздухе и не отваленным)

Обрыв нулевого провода в трехфазной и однофазной сетях

Как известно, электрический ток течет по замкнутой цепи, выполняя при этом работу. Домашняя электросеть является одним из множества ответвлений глобальной сети энергоснабжения. Это означает, что для работы домашних электроприборов необходимо, чтобы было подведено минимум два проводника, по которым будет течь ток.

По рациональным причинам, описанным ниже, их называют фазным и нулевым рабочим проводом (N). В данной статье разъясняется функция рабочего нулевого проводника, и описываются проблемы, возникающие, если происходит аварийный обрыв нуля .

Практически все взрослые люди знают, что нулевой проводник сети, работающий в штатном режиме, не представляет угрозы при прикосновении, так как на нем нет опасного для здоровья напряжения. Но, это не означает, что через провод ноля не течет ток – нужно четко различать эти понятия. В идеальной цепи ток фазного и нулевого проводника идентичен.

Функция рабочего ноля

В процессе изучения электричества ученые поняли, что земля (грунт, геологические породы и вся планета целиком) является неплохим проводником электрического тока. В принципе, для энергоснабжения было бы достаточного одного провода с электрическим потенциалом, а грунт бы выполнял функцию обратного участка цепи.

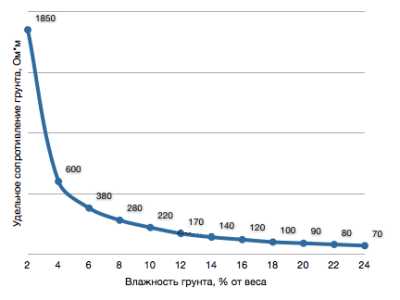

Кривая зависимости удельного сопротивления грунта от влажности

Но прогресс не пошел по этому направлению из-за необходимости создания систем заземления с большой контактной площадью, и при этом имеющих нестабильные характеристики и требующие постоянного обслуживания и защиты от влияния среды и электролитических процессов.

Поэтому дешевле и надежнее было провести два проводника, чтобы создать замкнутую цепь. Было решено один из проводов электрически соединить с землей, то есть, потенциал на данном проводнике относительно грунта равняется нолю. Данное решение было принято в целях электробезопасности ради зануления корпусов электрооборудования.

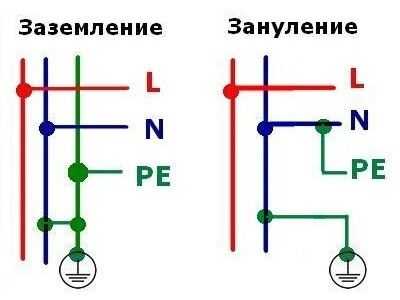

Схематическое отображение заземления и зануления

В наше время, функции защиты (зануления) выполняет защитный заземляющий проводник PE, а провод ноля используется только для протекания рабочего тока цепи. Термин «фазный провод» не имел бы смысла в однофазной сети, но, поскольку синусоидальное напряжение смещено по фазе относительно аналогичного параметра у других проводников электросети, данное название принято в обиходе.

В системах электроснабжения бытовых потребителей рабочий нулевой проводник всегда имеет контакт с землей (исключение: изолированная нейтраль). В цикле статьей о заземлении подробно описаны принципы разделения совмещенного нулевого провода на рабочий и защитный ноль в различных системах. Это означает, что напряжение относительно земли на рабочем ноле в однофазных и трехфазных системах нулевое (безопасное для людей и оборудования).

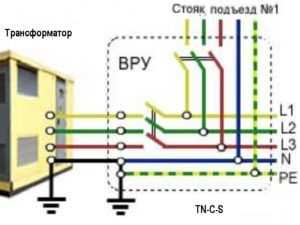

Схематическое отображение энергоснабжения жилого дома по системе заземления TN-C-S

Аварийное отключение рабочего ноля

Электрики знают, что и на нуле небольшой потенциал все же есть, и он зависит от величины протекающего тока (I) и удаленности от точки заземления. Чтобы понять данный процесс, нужно вспомнить задачу из школьного курса физики о расчете напряжений (делитель U1. U2 ) в точке соединения двух последовательно включенных сопротивлений (R1. R2 ). В нашем случае это будут сопротивления кабеля фазы и подключенной нагрузки (R1 ,) и R2 участка нулевого провода до точки заземления .

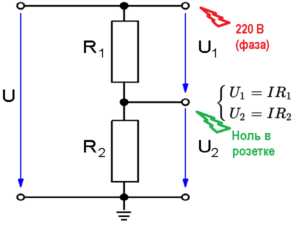

Делитель напряжения, образующий ноль в розетке

Если сопротивление нагрузки (R1 ) многократно превышает аналогичный параметр (R2 ) участка рабочего ноля, то потенциал на контакте ноля в розетке будет ничтожно малым. При большой протяженности рабочего нуля до точки заземления, напряжение U2 гипотетически рассчитываем по школьной формуле из рисунка выше. Но, если происходит обрыв нулевого провода, то при включенном в домашнюю сеть электрооборудовании на любом контакте ноля каждой розетки будет фазное напряжение U1 .

При обрыве ноля индикатор будет показывать две фазы в розетке

Казалось бы, при современных системах заземления, исключающим зануление, пропажа нуля, не несет никакой опасности, ведь корпусы оборудования надежно заземлены, а сами электроприборы перестанут работать из-за прекращения тока. В однофазной домашней электрической сети будет именно так, если ноль оторвался сразу при вводе в дом.

Влияние обрыва ноля на потребителей

Но, если случается обрыв нуля где-то на трехфазной линии, то на оставшейся цепи, от разрыва до дома формируется напряжение подключенной нагрузкой от других фаз соседних потребителей электроэнергии. Если бы ток нагрузки всех трех фаз был идентичен, то сформировавшийся потенциал на нулевом проводнике был бы близким к нолю.

В реальности, при аварийных ситуациях нагрузка на фазах неравномерная, что означает смещение напряжения на нулевом проводнике в сторону большего фазного тока. Соответственно, разница потенциалов между образовавшимся нулем и двумя другими фазами окажется значительно большей, чем обычное напряжение сети электропитания.

Поэтому обрыв нулевого провода для бытовых электроприборов означает провал напряжения при попадании на фазу с наибольшим количеством подключенных потребителей, или превышение потенциалов выше допустимых параметров электропитания, если не повезет оказаться на двух других фазах.

Способы защиты от обрыва ноля

Для уменьшения потенциала на нулевом проводнике и соответственно, ради увеличения эффективной разницы между штатным фазным напряжением сети и нулем применяют многократное повторное заземление совмещенного ноля. Эта мера также предназначена для уменьшения негативных последствий для потребителей вследствие обрыва нулевого проводника в сети электроснабжения.

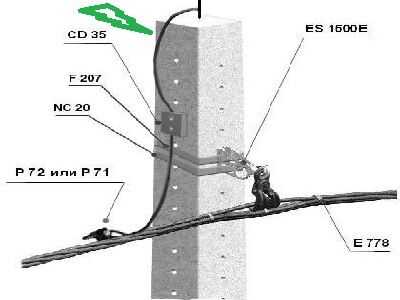

Стрелкой указано повторное заземление ноля (PEN) на опоре воздушной линии

К сожалению, во многих провинциальных регионах, особенно в сельской местности, сопротивление повторного заземления оказывается недостаточным для надежной защиты от превышения напряжения, возникающего при обрыве нулевого провода. К тому же, на воздушных линиях сети энергоснабжения, преобладающих в сельской местности, обрыв нуля происходит гораздо чаще, чем в городских подземных или скрытых (защищенных) линиях электросети.

Обычный потребитель может влиять на качество электропитания на вводе лишь при помощи юридических инструментов – жалоб, петиций, судовых исков, и т д. Но в домашней сети, сохранить приемлемый уровень качества электроэнергии можно при помощи стабилизаторов. а обезопаситься при аварийных ситуациях получиться, применив реле напряжения или обладающие дополнительными функциями дифавтоматы.

Похожие статьи

Закон Джоуля — Ленца

Токи Фуко. Вихревые токи и их применение

Источники: http://www.eti.su/articles/kabel-i-provod/kabel-i-provod_449.html, http://electric-tolk.ru/otgorany-nulus/, http://infoelectrik.ru/nemnogo-osnov-elektrotehniki/obryv-nulevogo-provoda-v-trexfaznoj-i-odnofaznoj-setyah.html

electricremont.ru

Что такое заземление и нулевой провод

Зачем нужно заземление и нейтральный провод?

В процессе монтажа электрической сети в квартире или в доме вы неизбежно столкнётесь с вопросом что такое нулевой провод и заземление и в чем их отличие? Ведь без четкого понимания данного вопроса смонтировать электрическую сеть, полностью отвечающую нормам ПУЭ (Правила устройства электроустановок) достаточно сложно. Поэтому в нашей статье мы постараемся разобраться с данным вопросом и приведем основные правила монтажа этих цепей.

Что такое заземление и нейтральный провод

Прежде всего давайте разберемся, что такое нулевой и что такое защитный провод, в чем их отличия и в чем предназначение? Исходя из этого нам проще будет понимать правила их подключения и те требования которые к ним предъявляет ПУЭ.

Что такое нулевой провод

Прежде всего остановимся на нулевом или как его еще называют нейтральном проводе. Согласно п. 1.7.35 ПУЭ он предназначен для питания электроприемников и соединен с глухозаземленной нейтралью трансформатора.

Что такое нулевой провод?

  • Если же говорить простым языком и отбросить некоторые не столь важные для нас нюансы, то нулевой провод — это проводник, соединенный с заземленной частью трансформатора или генератора от которого вы получаете питание.
  • В однофазной сети, которая используется у нас практически во всех частных домовладениях и квартирах, для работы электроустановок обязательно необходим фазный и нулевой провод. Нулевой провод по сути непосредственно соединен с землей и в идеале имеет нулевой потенциал. То есть напряжения на нем нет.

Обратите внимание! Напряжения на нулевом проводе нет если он соединен с землей. Если эта связь по какой-либо причине нарушена, то во время работы электроустановки он оказывается под напряжением равном фазному. То есть для однофазной сети равном 220В.

  • На схемах нулевой провод обозначается символом «N». Старая советская инструкция рекомендовала применять обозначение «0» и его еще можно встретить на некоторых схемах. А сам провод согласно п.1.1.30 ПУЭ должен быть выполнен проводом синего цвета.

Что такое заземление?

Заземление или защитный проводник согласно п. 1.7.34 ПУЭ предназначен исключительно для целей электробезопасности. В нормальных условиях он не находится под напряжением и выполняет роль проводника только в случаях нарушения изоляции фазного или нулевого проводника. При этом на самой электроустановке он снижает потенциал до безлопастного.

Зачем нужно заземление?

  • Если говорить простым языком, то заземление необходимо только на случай поломки. Например, у вас произошел пробой изоляции стиральной машинки. Если она не будет заземлена, то прикосновение к ней равноценно прикосновению к фазному проводу. Если же она будет заземлена, то нечего не произойдет, так как избыточный потенциал через заземление уйдет в землю.
  • Заземление может выполняться по разным схемам в зависимости от ваших возможностей и схемы питающей сети. Данный вопрос мы рассмотрим ниже.
  • Защитный проводник на схемах принято обозначать символами «PE». Сам же проводник должен быть выполнен из провода желто-зеленого цвета.
  • На некоторых схемах вы можете встретить обозначение «PEN». Это обозначает совмещение нулевого и защитного проводов. О нем мы поговорим чуть ниже. Цвет такого провода согласно п.1.1.29 ПУЭ должен быть голубым с желто-зелеными полосами на концах.

Схемы подключения нейтрального провода и заземления

Теперь вы знаете как отличить нулевой провод от заземления и понимаете, что и то, и другое является соединением с землей. Теперь можно рассмотреть возможные схемы подключения нейтрального провода и заземления. Все они четко оговорены в п.1.7.3 ПУЭ. Мы рассмотрим только схемы с глухозаземленной нейтралью которые применяются в наших электрических сетях.

На фото представлена система ТТ

Итак:

  • Прежде всего рассмотрим систему ТТ в которой нейтральный провод подключен к заземлению трансформатора, а заземление к независимому источнику. Этот метод применяется очень редко, да и цена монтажа такой системы является наиболее высокой.
  • Значительно чаще используются системы типа ТN в которых используются PEN проводники. То есть на всем протяжении или на отдельных участках нулевой и защитный проводники проложены одним проводом, либо подключаются к одной точке заземления.

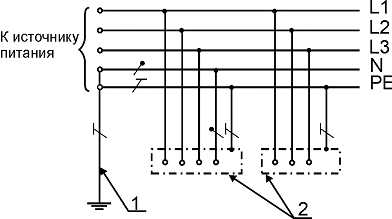

Система TN-S

  • Наиболее оптимальной в данном случае в вопросах электробезопасности является система TN-S. В ней нулевой и защитный проводники подключены к единой точке заземления, но на всей протяженности выполнены отдельными проводниками.

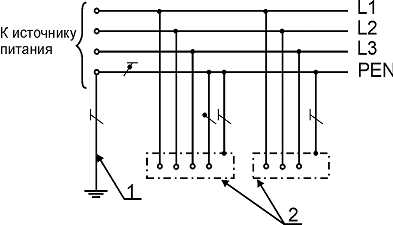

Система TN-C

  • Значительно чаще можно встретить систему TN-C, которую достаточно просто реализовать своими руками. В ней нейтральный провод и заземление выполнены одним проводом по всей длине. Но это наименее безопасный вариант с точки зрения электробезопасности.

Система TN-C-S

  • И последним возможным вариантом является система TN-C-S. Как понятно из названия она совмещает в себе две предыдущие системы. То есть на одном участке выполнена совместная прокладка нейтрали и заземления, а на втором участке они разделены.

Правила подключения нейтрального провода и заземления

Зная возможные схемы подключения заземления и нулевого провода можно говорить о правилах и требованиях к их подключению. Ведь они хоть и не значительно, но разняться. Кроме того, мы надеемся, что объясним часто встречающийся вопрос зачем заземлять нулевой провод.

  • Прежде всего поговорим о системе ТТ. Согласно п.1.7.59 ПУЭ данная система может применяться только в исключительных случаях, когда не одна из систем TN не может обеспечить должный уровень защиты.

Обратите внимание! При использовании системы ТТ обязательно применение автоматов УЗО. Причём нормы ПУЭ предъявляют к ним отдельные требования по току срабатывания.

  • Но и для системы TN все не так просто. Согласно п.1.7.61 ПУЭ на вводе в здание или в электроустановку они должны иметь повторное заземление. Давайте разберемся зачем это необходимо.
  • В системе TN как мы уже знаем, нулевой и защитный проводники монтируются одним проводом. В случае обрыва этого совместного провода получается, что нулевой и защитный провод образуют единое целое. Ведь они не соединены с землей.
  • Если у нас нет соединения с землей, то как мы уже знаем при включении любого электроприбора или даже лампочки нулевой провод оказывается под фазным напряжением.
  • Но для системы TN нулевой и фазный провод частично или полностью объединены. То есть провод заземления тоже оказывается под фазным напряжением. А фазный провод у нас подключен к корпусу нашей стиральной машины, фена, холодильника и другого электрооборудования. Выходит, и на их корпусе появится фазное напряжение. И при прикосновении к ним вы получите удар электрическим током.

Зачем выполнять повторное заземление?

  • Именно исходя из этих соображений повторное заземление нулевого провода по ПУЭ для систем TN обязательно. Ведь такое повторное заземление снижает риск подобных случаев. А если оно выполнено у всех электропотребителей, то вероятность подобных случаев становится еще ниже.
  • Кроме того, нормы ПУЭ в многоэтажных зданиях требуют присоединения PEN шины к шине уравнивания потенциалов, которая согласно п.1.7.82 ПУЭ должна соединяться со всеми заземленными проводниками в доме.
  • Отдельные требования ПУЭ предъявляет к потребителям, которые подключены к электрической сети при помощи воздушной линии. Контур повторного заземления нулевого провода и заземления для таких потребителей должен быть оборудован согласно п.17.101 и 1.7.102 ПУЭ.
  • Для таких потребителей нормируется не только сопротивление искусственного заземлителя, но и предъявляются требования к его материалу, а также сечению и толщине. Ведь на воздушных линиях обрыв одного провода значительно более вероятно.

Вывод

Как видите вопрос правильного выполнения заземления и монтажа нулевого провода достаточно многогранен. Мы уделили внимание лишь основным аспектам и попытались разъяснить назначение данных проводников. Более детальную информацию по поводу монтажу заземления, зануления и контуров заземления вы можете получить в следующих статьях на нашем сайте, а также на видео.

elektrik-a.su

Обрыв нуля в трехфазной сети

Обрыв нулевого провода в трехфазной электрической сети — опасное явление, которое может привести к различным негативным последствиям для бытовых электроприборов, а также для людей, которые их эксплуатируют. В данной статье рассмотрим последствия обрыва нулевого провода на конкретном примере и соответствующие способы защиты домашней электропроводки от обрыва нуля.

Последствия обрыва нулевого провода

В качестве примера рассмотрим многоквартирный дом, питающийся по наиболее распространенной системе заземления TN-C-S. Система данного типа предусматривает заземление нейтрали источника питания – трансформатора подстанции.

От подстанции к потребителю, в данном случае в дом, электричество поступает по четырем проводникам – трем фазным и проводнику, который совмещает функции рабочего нулевого и защитного заземляющего проводника.

После ввода в здание совмещенный проводник разделяется на рабочий нулевой проводник и защитный, а затем распределяется между квартирами.

Три фазы электрической сети при вводе в дом распределяются на примерно равное количество квартир. Но при нормальном режиме работы электрической сети нагрузка по трем фазам неравномерная, так как жители квартир по-разному эксплуатируют электроприборы, и в разные промежутки времени нагрузка по фазам отличается, причем значительно.

При этом напряжение по фазам практически равное, так как нулевой провод играет роль балансира, снижает так называемое напряжение смещения нейтральной точки практически до нуля.

В случае обрыва нулевого провода на линии электропередач тут же возникает дисбаланс — возникает перекос фазных напряжений. При этом по одной фазе, где нагрузка меньше напряжение резко возрастает, а на самой загруженной фазе наоборот – падает.

При этом в зависимости от перекоса, напряжение на фазах может колебаться от нескольких десятков вольт до значения линейного напряжения трехфазной сети — 380 В. В данном случае все зависит от величины перекоса нагрузок по фазам электрической сети.

Последствия перепадов напряжения наверняка всем известны. Значительное превышение напряжения в бытовой сети приведет к выходу из строя практически всей техники, которая в данный момент работала от сети. Чрезмерно низкое напряжение за считанные минуты выведет из строя компрессор холодильника или кондиционера, электродвигатель стиральной машины и другие электроприборы, конструктивно имеющие электродвигатели. Ненормальный режим работы электроприборов может закончиться выходом их из строя с последующим возгоранием.

Выход из строя бытовой техники — это не самое страшное. В случае перегорания нуля до ввода в дом, то есть до разделения его на нулевой и заземляющий проводник, на всех заземленных элементах оборудования, бытовых электроприборах появляется фазное напряжение. В случае прикосновения к таким электроприборам человек будет поражен электрическим током.

Если в доме реализована система уравнивания потенциалов. которая предусматривает электрическое соединение с заземляющей шиной всех металлических элементов конструкции, металлических трубопроводов, то вероятность поражения электрическим током снижается, так как человек не будет касаться двух точек с разным потенциалом.

Но, как показывает практика, такая система в большинстве домов не реализована и в случае появления на корпусе электроприбора опасного потенциала и прикосновения человека одновременно к данному электроприбору и металлическому предмету, имеющему другой потенциал, человек будет поражен электрическим током.

Защита от обрыва нуля

Как защитить себя и бытовые электроприборы от вышеописанных последствий? Основная мера защиты от возможных перепадов напряжения — это установка реле напряжения на вводе домашнего распределительного щитка. В случае чрезмерного снижения или увеличения напряжения реле напряжения мгновенно обесточит электропроводку, защитив при этом включенные в сеть электроприборы.

Что касается заземления в сети системы TN-C-S. то защиты от возможного появления опасного потенциала на корпусе оборудования в случае повреждения нуля до места его разделения нет.

По сути, если линия электропередач находится в неудовлетворительном состоянии и вероятность повреждения совмещенного провода до точки разделения в доме высока, то эксплуатация такого заземления опасна. В любой момент заземленные корпуса оборудования могут оказаться под напряжением. Есть ли выход в данной ситуации?

Владельцам квартир на первом этаже, а также в частных домах можно сделать индивидуальный заземляющий контур, который будет электрически независим от совмещенного нейтрального проводника электрической сети. В данном случае сеть будет конфигурации TT.

В электрической сети, где реализована система TT. обрыв нулевого провода не приводит к появлению опасного потенциала на корпусе оборудования. Но при этом перекос напряжений по фазам может возникнуть, поэтому реле напряжения в данных сетях также необходимо установить для защиты бытовых электроприборов.

Вообще, если говорить о надежности заземления в сети системы TN-C-S, то в данном случае гарантировать безопасность эксплуатации заземленных электроприборов можно только в том случае, если снабжающая организация выполняет периодические проверки состояния сетей от питающей подстанции непосредственно до главного распределительного щитка дома и своевременно устраняет возможные нарушения.

Также следует отметить, что как в системе TT, так и в системе TN-C-S, соответствующее всем требованиям защитное заземление не может обеспечить абсолютной защиты от поражения электрическим током в случае появления опасного потенциала, поэтому необходимо в обязательном порядке устанавливать в распределительный щиток устройство защитного отключения .

В данном случае при возможной утечке тока на заземленный корпус УЗО моментально обесточит электропроводку. Некоторые типы устройств защитного отключения имеют дополнительную функцию защиты от перепадов напряжения, то есть такое устройство будет совмещать в себе функции двух защитных аппаратов.

Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Обрыв нулевого провода в трехфазной и однофазной сетях

Как известно, электрический ток течет по замкнутой цепи, выполняя при этом работу. Домашняя электросеть является одним из множества ответвлений глобальной сети энергоснабжения. Это означает, что для работы домашних электроприборов необходимо, чтобы было подведено минимум два проводника, по которым будет течь ток.

По рациональным причинам, описанным ниже, их называют фазным и нулевым рабочим проводом (N). В данной статье разъясняется функция рабочего нулевого проводника, и описываются проблемы, возникающие, если происходит аварийный обрыв нуля .

Практически все взрослые люди знают, что нулевой проводник сети, работающий в штатном режиме, не представляет угрозы при прикосновении, так как на нем нет опасного для здоровья напряжения. Но, это не означает, что через провод ноля не течет ток – нужно четко различать эти понятия. В идеальной цепи ток фазного и нулевого проводника идентичен.

Функция рабочего ноля

В процессе изучения электричества ученые поняли, что земля (грунт, геологические породы и вся планета целиком) является неплохим проводником электрического тока. В принципе, для энергоснабжения было бы достаточного одного провода с электрическим потенциалом, а грунт бы выполнял функцию обратного участка цепи.

Кривая зависимости удельного сопротивления грунта от влажности

Но прогресс не пошел по этому направлению из-за необходимости создания систем заземления с большой контактной площадью, и при этом имеющих нестабильные характеристики и требующие постоянного обслуживания и защиты от влияния среды и электролитических процессов.

Поэтому дешевле и надежнее было провести два проводника, чтобы создать замкнутую цепь. Было решено один из проводов электрически соединить с землей, то есть, потенциал на данном проводнике относительно грунта равняется нолю. Данное решение было принято в целях электробезопасности ради зануления корпусов электрооборудования.

Схематическое отображение заземления и зануления

В наше время, функции защиты (зануления) выполняет защитный заземляющий проводник PE, а провод ноля используется только для протекания рабочего тока цепи. Термин «фазный провод» не имел бы смысла в однофазной сети, но, поскольку синусоидальное напряжение смещено по фазе относительно аналогичного параметра у других проводников электросети, данное название принято в обиходе.

В системах электроснабжения бытовых потребителей рабочий нулевой проводник всегда имеет контакт с землей (исключение: изолированная нейтраль). В цикле статьей о заземлении подробно описаны принципы разделения совмещенного нулевого провода на рабочий и защитный ноль в различных системах. Это означает, что напряжение относительно земли на рабочем ноле в однофазных и трехфазных системах нулевое (безопасное для людей и оборудования).

Схематическое отображение энергоснабжения жилого дома по системе заземления TN-C-S

Аварийное отключение рабочего ноля

Электрики знают, что и на нуле небольшой потенциал все же есть, и он зависит от величины протекающего тока (I) и удаленности от точки заземления. Чтобы понять данный процесс, нужно вспомнить задачу из школьного курса физики о расчете напряжений (делитель U1. U2 ) в точке соединения двух последовательно включенных сопротивлений (R1. R2 ). В нашем случае это будут сопротивления кабеля фазы и подключенной нагрузки (R1 ,) и R2 участка нулевого провода до точки заземления .

Делитель напряжения, образующий ноль в розетке

Если сопротивление нагрузки (R1 ) многократно превышает аналогичный параметр (R2 ) участка рабочего ноля, то потенциал на контакте ноля в розетке будет ничтожно малым. При большой протяженности рабочего нуля до точки заземления, напряжение U2 гипотетически рассчитываем по школьной формуле из рисунка выше. Но, если происходит обрыв нулевого провода, то при включенном в домашнюю сеть электрооборудовании на любом контакте ноля каждой розетки будет фазное напряжение U1 .

При обрыве ноля индикатор будет показывать две фазы в розетке

Казалось бы, при современных системах заземления, исключающим зануление, пропажа нуля, не несет никакой опасности, ведь корпусы оборудования надежно заземлены, а сами электроприборы перестанут работать из-за прекращения тока. В однофазной домашней электрической сети будет именно так, если ноль оторвался сразу при вводе в дом.

Влияние обрыва ноля на потребителей

Но, если случается обрыв нуля где-то на трехфазной линии, то на оставшейся цепи, от разрыва до дома формируется напряжение подключенной нагрузкой от других фаз соседних потребителей электроэнергии. Если бы ток нагрузки всех трех фаз был идентичен, то сформировавшийся потенциал на нулевом проводнике был бы близким к нолю.

В реальности, при аварийных ситуациях нагрузка на фазах неравномерная, что означает смещение напряжения на нулевом проводнике в сторону большего фазного тока. Соответственно, разница потенциалов между образовавшимся нулем и двумя другими фазами окажется значительно большей, чем обычное напряжение сети электропитания.

Поэтому обрыв нулевого провода для бытовых электроприборов означает провал напряжения при попадании на фазу с наибольшим количеством подключенных потребителей, или превышение потенциалов выше допустимых параметров электропитания, если не повезет оказаться на двух других фазах.

Способы защиты от обрыва ноля

Для уменьшения потенциала на нулевом проводнике и соответственно, ради увеличения эффективной разницы между штатным фазным напряжением сети и нулем применяют многократное повторное заземление совмещенного ноля. Эта мера также предназначена для уменьшения негативных последствий для потребителей вследствие обрыва нулевого проводника в сети электроснабжения.

Стрелкой указано повторное заземление ноля (PEN) на опоре воздушной линии

К сожалению, во многих провинциальных регионах, особенно в сельской местности, сопротивление повторного заземления оказывается недостаточным для надежной защиты от превышения напряжения, возникающего при обрыве нулевого провода. К тому же, на воздушных линиях сети энергоснабжения, преобладающих в сельской местности, обрыв нуля происходит гораздо чаще, чем в городских подземных или скрытых (защищенных) линиях электросети.

Обычный потребитель может влиять на качество электропитания на вводе лишь при помощи юридических инструментов – жалоб, петиций, судовых исков, и т д. Но в домашней сети, сохранить приемлемый уровень качества электроэнергии можно при помощи стабилизаторов. а обезопаситься при аварийных ситуациях получиться, применив реле напряжения или обладающие дополнительными функциями дифавтоматы.

Похожие статьи

Закон Джоуля — Ленца

Токи Фуко. Вихревые токи и их применение

Обрыв нуля или нейтрали в трехфазной сети

Уже много лет системы электроснабжения используют три фазы как наиболее удобную схему производства и передачи электроэнергии. В генераторе на электростанции есть три обмотки. Каждая соответственно имеет два вывода. Эти выводы можно соединить двумя способами – либо треугольником, либо звездой. Генератор соединяется с трансформатором, который своей высоковольтной стороной соединён с линией электропередачи — ЛЭП.

При передаче электроэнергии по ЛЭП потребителю в конце электрической цепи всегда используется, как минимум, два трансформатора. Потребитель М подключён к вторичным обмоткам Т последнего. Они соединены по схеме звезда с нулевым проводом:

Провод с зелёной стрелкой называется либо «нулевой», либо «нейтраль». И при нарушении его целостности используется популярная фраза: «обрыв нуля». Хотя фраза «обрыв нейтрали» по сути то же самое.

Особенность нейтрали

Каждая обмотка трансформатора питающего потребителя в трёхфазной сети содержит два вывода, один из которых соединён с нейтралью. В месте соединения с нейтралью получается узел, в котором суммируются токи всех фаз. И они далее текут в «нулевом» проводе. По этой причине нейтраль является наиболее нагруженной в трёхфазной схеме «звезда с нулевым проводом». Чтобы уменьшить нагрузку на провод и связанные с этим нагрев и потери электроэнергии его заземляют.

Грунт получается аналогом проводника, который проложен параллельно нейтрали и берёт на себя часть её токовой нагрузки. Но такое облегчение возможно только между местами заземления. Поэтому в пределах тех или иных зданий, подключенных четырёхжильным кабелем или четырех — проводной линией электропередачи появляется перегруженный нулевой провод. И если происходит его обрыв по той или иной причине возникает обрыв нуля с возможными неприятностями.

Что происходит при обрыве?

Промышленные объекты обычно используют все три фазы, особенно при наличии электромоторов и станков. При этом каждый потребитель электроэнергии на таких объектах имеет регулярно проверяемое заземление. Также там применяется специальная защита от обрыва нуля. Поэтому если такая неприятность и произойдёт, её последствия при соблюдении всех необходимых предосторожностей будут ощутимы незначительно.

В многоэтажных домах и частном секторе все потребители подключены к фазному напряжению 220 В. А три обмотки трансформатора, которые обеспечивают их электроснабжение, распределяются между подъездами, этажами, домами, улицами.

Электроприборы в них рассчитаны для напряжения 220В. А при обрыве нуля образуется три электрические цепи из потребителей соседних фаз: Za-Zb, Za-Zc и Zb-Zc (смотрим первое изображение).

Каждая цепь находится под напряжением 380 В. А его величина на потребителях определяется значением Z. На потребителе с большим значением Z будет большая величина напряжения. При этом не исключена вероятность того, что оно превысит предельно допустимое значение для некоторых электроприборов, и они испортятся. Ведь ток при увеличении питающего напряжения возрастает не столь значительно, чтобы плавкий предохранитель сгорел, а пробка – автомат или выключатель отключились.

Они, скорее всего, сработают от поломки чего-либо в подключенных устройствах. Наиболее вероятные кандидатуры – холодильники, стиральные машины, электролитические конденсаторы в выпрямителях телевизоров и других радиоэлектронных устройств, лампы накаливания. Последствия такой аварии непредсказуемы особенно в дневное время.

Ведь самым заметным признаком её будет более яркое свечение ламп накаливания и люминесцентных ламп с не электронными балластами. А днём они не светят. Поэтому по функционированию стиральной машины или холодильника, скорее всего не получится определить обрыв нуля. А поскольку для ремонта нейтрали потребуются как минимум часы, их двигатели имеют время для поломки.

Какие защитные меры могут быть?

Самая простая мера для защиты электрооборудования в многоквартирном доме это надёжное заземление нулевого провода на распределительном щите лестничной клетки. В частном доме для заземления можно использовать трубу скважины для воды или иные глубоко зарытые металлические конструкции. В крайнем случае, надо сделать хорошее заземление – обрыв нуля в частном секторе домов и дач существенно выше, чем в городе. Здесь имеет значение большая протяжённость уличных проводов и погодные условия.

Более дорогая защита потребует использования мощных нормально замкнутых контактов реле, которое сработает при обрыве нуля и отключит щиток со электросчётчиком. Обмотка реле включается между нулевой шиной и землёй. Но можно сделать защиту от повышения напряжения на входе электросчётчика. Такая схема чуть сложнее, но не учитывает качество заземления.

Словом затраты для принятия мер по защите от обрыва нуля будут в любом случае, но они намного меньше чем возможные последствия от порчи электрооборудования.

0 Как выбрать генератор? Для чего нужны мини-электростанции? Электростанция небольших габаритов незаменима во […]

0 Перекос фаз в трехфазной сети: причины и последствия У конечных потребителей сетей централизованного электроснабжения, которое является […]

0 Как подключить звонок в квартире или частном доме? Современный электрический звонок по-прежнему состоит из кнопки и корпуса. Содержимое […]

Чтобы в процессе эксплуатации жилища не возникало проблем с использованием и обслуживанием электросети, нужно знать, что такое фаза. ноль и земля в электропроводке квартиры.

Александр, чем конкретно данную статью дополнить? Постараюсь учесть Ваше пожелание!

Источники: http://electrik.info/main/electrodom/1164-zaschita-ot-obryva-nulya.html, http://infoelectrik.ru/nemnogo-osnov-elektrotehniki/obryv-nulevogo-provoda-v-trexfaznoj-i-odnofaznoj-setyah.html, http://podvi.ru/elektrotexnika/obryv-nulya.html

electricremont.ru

Обрыв нулевого провода в трехфазной сети

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Я Вам всегда рекомендовал, и даже принудительно заставлял, для защиты электрооборудования и электрических приборов своих квартир и домов от повышения или понижения напряжения в сети устанавливать однофазное или трехфазное реле напряжения, в зависимости от Вашей сети.

В качестве реле однофазного напряжения можно применять устройства разных производителей, например, РН-113 от «Новатек-Электро», УЗМ-51 от «Меандр», RV-32A от EKF, CM-EFS.2 от АВВ, АЗМ-40А от «Ресанта», ZUBR D40t от «ДС Электроникс» и другие им подобные.

В качестве трехфазных реле напряжений могу порекомендовать: цифровое реле напряжения V-protector 380V от «Digitop», РНПП-311 от «Новатек-Электро», РКН-3-15-15 и УЗМ-3-63 от «Меандр», CM-MPS.11 от АВВ.

Все перечисленные выше устройства контролируют входное напряжение сети, и если напряжение по каким-то причинам вышло за пределы заданных уставок, то они должны отключить потребителей, тем самым защищая и спасая их от выхода из строя.

Напомню, что согласно ГОСТа 29322-92, табл.1, номинальное напряжение однофазной сети должно быть 230 (В), а трехфазной — 400 (В). А по ГОСТу 13109-97, п.5.2, предельно-допустимое отклонение напряжения не должно превышать ±10%, т.е. для однофазной сети это напряжение от 207 (В) до 253 (В), а для трехфазной — от 360 до 440 (В).

Причин для отклонения напряжения может быть множество, и в одной из своих статей я их уже перечислял. Но сегодня я хотел бы остановиться на одной очень распространенной причине, как обрыв нуля.

В Интернете имеется не мало статей по этой теме, но вся представленная информация в основном теоретическая и поверхностная. Я же в данной статье расскажу Вам очень подробно про возникновении такой ситуации, произведу расчеты токов и напряжений в нормальном режиме и при обрыве нуля, исходя из реальных нагрузок на примере нескольких квартир, а в самом конце сымитирую ситуацию с обрывом нуля в трехфазной сети на реальном примере.

Итак, поехали.

Расчет несимметричного режима трехфазной сети с нулевым проводом

Для интереса, теорию будем рассматривать не в чистом виде, а на наглядном примере. Предположим, что на площадке у нас расположено три квартиры.

Вот пример такого этажного щита на три квартиры, о котором у меня написана отдельная и подробная статья.

Каждая квартира питается с подъездного щита, но с разных фаз — обычное дело. Квартира №1 запитана с фазы А, квартира №2 — с фазы В, а квартира №3 — с фазы С.

Возьмем за условность, что в какой-то определенный момент времени в квартире №1 был включен в розетку электрический чайник мощностью 2000 (Вт), в квартире №2 — горели лампы накаливания общей мощностью 400 (Вт), а в квартире №3 — горела одна единственная лампа накаливания мощностью 75 (Вт).

Я специально в качестве примера привел чисто активную нагрузку, чтобы не усложнять расчеты и векторные диаграммы углами сдвига и т.п. Естественно, что в реальности чисто активной нагрузки по квартирам не бывает, но тем не менее смысл остается прежним.

А теперь вспомним немного ТОЭ.

Нагрузку каждой квартиры представим в виде сопротивлений, которые обозначим «Z». Z — это и есть полное сопротивление цепи, с учетом активной и реактивной составляющей, но как я уже сказал выше, реактивной составляющей у нас нет (нагрузка чисто активная), поэтому в нашем случае Z=R. Получается следующее:

  • Zа = Ra = 24,2 (Ом) — сопротивление нагрузки квартиры №1

  • Zb = Rb = 121 (Ом) — сопротивление нагрузки квартиры №2

  • Zc = Rc = 645,3 (Ом) — сопротивление нагрузки квартиры №3

Как видите, нагрузка по квартирам разная, т.е. это типичный несимметричный режим работы четырехпроводной трехфазной сети с нейтральным проводом при соединении нагрузки по схеме «звезда». В этой схеме есть свои особенности, но об этом чуть позже.

Итак, номинальное линейное (межфазное) напряжение сети составляет 400 (В), а фазное напряжение (между фазой и нулем) — 230 (В).

На источнике питания линейные напряжения обозначаются, как UAB, UBC и UCA, а фазные UA, UB и UC. На нагрузке такие же обозначения, только с маленькими буквами (индексами).

Но на практике такие идеальные значения редко встречаются по нескольким причинам. Изначально на трансформатор может приходить высокое питающее напряжение с неидеальными линейными напряжениями, которое преобразуется на низкую сторону тоже с некоторой разницей. К тому же сам трансформатор может иметь какие-то наиболее загруженные фазы, на которых напряжение будет чуть снижено, по сравнению с другими.

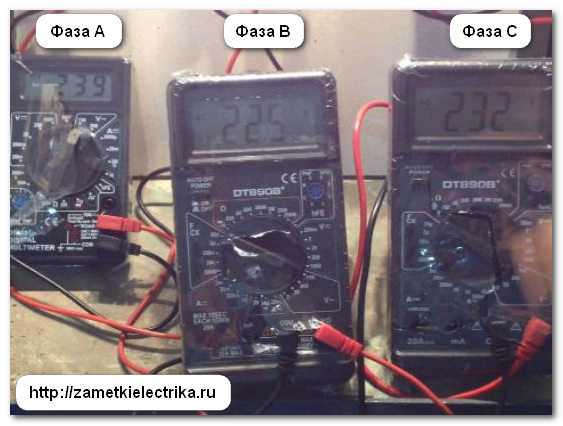

Я возьму реальный пример из практики, поэтому линейные и фазные напряжения у меня имеют следующие значения:

Будем считать, что нейтральный (нулевой) проводник от трансформаторной подстанции (ТП) до этажного щита у нас идеальный (ZN=0), т.е. я пренебрегаю его сопротивлением, которое складывается из сопротивлений переходных контактов и самих проводов. Сопротивления контактных соединений и проводников фаз я тоже учитывать не буду.

Таким образом получается, что напряжение между нулем источника питания (в моем случае это трансформатор) и нулем нагрузки (потребители) равно нулю, т.е. эти точки имеют одинаковый потенциал.

Напряжение между этими точками называется напряжением смещения нейтрали и его обозначают, как UnN.

В рассматриваемом случае напряжение смещения нейтрали равно нулю (UnN = 0), а значит фазные напряжения у источника питания (трансформатор) и на нагрузке (потребители) совершенно одинаковые:

  • UA = Ua = 239 (В)
  • UB = Ub = 225 (В)
  • UC = Uc = 232 (В)

Векторная диаграмма напряжений будет иметь следующий вид. Для наглядности хотел построить ее в масштабе, но не нашел достойного онлайн сервиса, а рисовать ее на миллиметровой бумаге, как в университете, у меня нет времени.

Естественно, что фазные напряжения сдвинуты относительно друг друга на 120 электрических градуса.

Теперь нам нужно узнать токи нагрузки по фазам, которые рассчитаем по закону Ома для участка цепи, зная фазные напряжения и сопротивления нагрузок. Расчет фазных токов буду производить в показательной форме комплексного числа.

Теперь отложим полученные значения токов на нашей векторной диаграмме. Т.к. нагрузка у нас чисто активная, то векторы токов будут сонаправлены с векторами фазных напряжений.

Вот это нормальный режим работы, когда нет обрыва нейтрального проводника, т.е. это несимметричный режим работы четырехпроводной трехфазной сети с нулевым проводом.

Ради интереса можно рассчитать ток в нулевом проводе, который равен геометрической сумме всех фазных токов. Для удобства сложения комплексных чисел переведу их из показательной формы в алгебраическую, а результат запишу опять в показательной.

Получилось, что значение тока в нуле составляет 8,86 (А).

Расчет несимметричного режима трехфазной сети без нулевого провода

Но сейчас перейдем к самому интересному!

Предположим, что в этажном щите из-за плохого контакта у нас отгорел магистральный ноль N (PEN), или же электрик, выполняя работу, ошибочно его разорвал, например, в этом месте (место разрыва я указал не схеме красным крестиком). Я лишь указал две причины обрыва нуля, на самом деле их может быть множество.

Вот фотография подобного по исполнению этажного щита. Кстати, этот щит находится в аварийном состоянии и о нем у меня есть отдельная статья, где я подробно рассказываю, как и что в нем нужно устранить и исправить.

Так что же произойдет при обрыве магистрального нуля N (PEN)?!

При обрыве нулевого провода все три сопротивления окажутся включенные звездой, но без нуля. Произойдет смещение нейтрали и перераспределение (перекос) фазных напряжений квартир. По сути, у нас получилась трехфазная трехпроводная сеть без нулевого проводника, но с неодинаковыми нагрузками.

А чтобы понять, как именно распределятся фазные напряжения, сначала необходимо найти напряжение смещения нейтрали (по методу узловых напряжений).

Таким образом получилось, что при обрыве нуля между нейтралью трансформатора и отгоревшей нейтралью в этажном щите появится потенциал около 181 (В).

Если у Вас в жилом доме применена устаревшая система заземления TN-C, в которой все открытые металлические конструкции присоединены к нейтрали (занулены), то эта разность потенциалов (напряжение) окажется на всех зануленных металлических частях, а в нашем примере под напряжением окажется металлический корпус этажного щита и все, что подключено к нулевой колодке N, а это у нас нулевые проводники всех трех наших квартир.

Задев корпус щита или любой нулевой проводник, Вы попадете под действие электрического тока.

Про последствия я рассказывать не буду, об этом уже написано несколько статей на сайте с реальными случаями, знакомьтесь:

Если же в этажном щите Вы сделали разделение PEN проводника и перешли с системы заземления TN-C на TN-C-S, то эта разность потенциалов окажется не только на отгоревшем нуле и на конструкции щита, но и на корпусах всех Ваших электрических приборов и техники, что значительно увеличивает шансы попасть под действие электрического тока. Кстати, это еще одно доказательство тому, что разделение PEN проводника необходимо выполнять не в этажном щите, а в ВРУ.

Но это еще не все.

Определим фазные напряжения на нагрузке с учетом смещения нейтрали.

И что мы видим?! А видим мы перекос фаз в трехфазной сети.

В фазе А напряжение снизится с 239 (В) до 65 (В), в фазе В — напряжение с 225 (В) увеличится до 335 (В), а в фазе С — напряжение с 232 (В) увеличится до 372 (В).

Естественно, что в квартире №1 при таком низком напряжении 65 (В) с электрическим чайником ничего не произойдет, он просто напросто не станет работать. Но вот если вместо чайника был бы подключен холодильник, кондиционер или другие потребители с двигательной нагрузкой, то большая вероятность, что они вышли бы из строя.

А вот в квартирах №2 и №3 последствия будут весьма печальными. При напряжении 335 (В) и 372 (В) лампы в них моментально сгорят. Если вместо ламп будет включена другая нагрузка, будь это телевизор, компьютер и прочая бытовая техника, то они тоже моментально выйдут из строя, если конечно в них нет встроенной защиты от перепадов напряжения. Не исключено, что может возникнуть даже пожар.

Да, кстати, вот так примерно будет выглядеть наша векторная диаграмма после отгорания нуля.

Как видите, точка нейтрали n сдвинулась в точку n’, т.е. к наиболее загруженной фазе А. В наиболее загруженной фазе напряжение снизилось, а в менее загруженных, наоборот, увеличилось и практически до линейного напряжения.

При изменении сопротивлений фазных нагрузок напряжение смещения нейтрали UnN может изменяться в широких пределах, при этом точка нейтрали n’ может находиться в разных местах векторной диаграммы, а фазные напряжения у потребителя могут иметь величины от нуля и вплоть до линейного напряжения.

При всей этой ситуации фазные напряжения на источнике питания (трансформаторе) останутся неизменными, т.е. несимметрия нагрузки никак не влияет на систему напряжений источника питания.

А теперь, опять же ссылаясь на закон Ома, рассчитаем фазные токи.

Проведем проверку наших расчетов по первому закону Кирхгофа — геометрическая сумма токов всех фаз при обрыве нулевого провода должна быть равна нулю. Вот и проверим это тождество.

Тождество верно, с учетом небольших погрешностей, возникших при расчетах.

Но и это еще не все. После того, как от повышенного напряжения выйдут из строя потребители, начнется очередное перераспределение фазных напряжений, но уже с учетом этих сгоревших потребителей, и тогда напряжение может повыситься уже в другой фазе. В общем такая бесконечная реакция будет продолжаться до того момента, пока все не сгорит.

Выводы

Какой же вывод можно сделать?!

В данном примере я смоделировал обрыв нулевого проводника в этажном щите, с которого питались однофазные нагрузки трех квартир с разных фаз. Если рассмотреть в целом многоквартирный дом, то ситуация будет аналогичной, т.к. нагрузка по фазам сильно колеблется и в любом случае будет несимметричной. Аналогичная ситуация может произойти и в частном доме, имеющий трехфазный ввод.

Таким образом, из расчетов следует, что при обрыве нулевого проводника в трехфазных сетях с глухозаземленной нейтралью при несимметрии нагрузок фазные напряжения могут достигать опасных значений. Напомню, что в рассматриваемом примере в фазе В и фазе С напряжение увеличилось до 335 (В) и 372 (В) соответственно, т.е. возросло почти до линейного.

Здесь же хотел добавить, что при симметричной нагрузке в случае обрыва нуля перекоса фаз не возникнет. Вот поэтому многие трехфазные двигатели запитывают четырехжильными кабелями без нуля (А, В, С и PE).



Защита от обрыва нуля

Какие же меры можно предпринять для предотвращения подобных случаев?

Если это многоквартирный дом, то настойчиво требовать от обслуживающей организации постоянного контроля и регулярных проверок состояния электропроводки от ВРУ до этажных щитов, в том числе с проведением всех необходимых измерений с привлечением электротехнической лаборатории (ЭТЛ). Нас, кстати, регулярно привлекают управляющие компании (УК) для проведения подобных работ, потому что эти измерения необходимо производить с определенной периодичностью, которая указана в ПУЭ и ПТЭЭП. К слову, вот фотографии с последней проверки одного многоквартирного дома. И как там еще что-то работало?!

Об этом ВРУ я скорее всего напишу отдельную статью с указанием конкретных замечаний, так что подписывайтесь на новости сайта, чтобы не пропустить самое интересное.

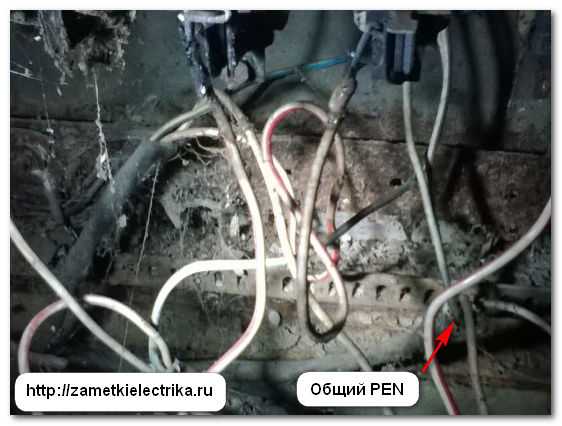

Вот еще несколько фотографий с объектов. Порой в электрический щит даже заглянуть страшно, не говоря уже о выполнении в нем каких-либо работ.

Если с Вами все таки произошла ситуация с обрывом нуля, то Вас спасут только лишь устройства (реле), про которые я говорил в самом начале статьи. К тому же, «Библия электрика» (ПУЭ, п.7.1.21) рекомендует не пренебрегать данными советами.

Также ПУЭ, п.1.7.145 запрещает установку коммутационных аппаратов (автоматы, предохранители и т.п.) в нейтральном проводе PEN, чтобы как раз таки уберечь потребителей от перекоса фаз при несимметричном режиме.

Внимание! Один из постоянных читателей сайта смоделировал ситуацию обрыва нуля в трехфазной сети, когда нагрузки в каждой фазе одинаковые, а затем добавил в одну из фаз дополнительную нагрузку. Уже основываясь на теорию, изложенную в данной статье, посмотрите, что же произойдет в этих двух разных случаях. Константину от меня лично большое спасибо за предоставленный материал.

В заключении хотел бы акцентировать Ваше внимание на том, что все вышесказанное в данной статье относится к обрыву нулевого проводника в трехфазной сети. Если же при однофазном вводе в квартиру у Вас отгорит вводной ноль, то ничего при этом у Вас не сгорит, а возникает ситуация другого плана, о которой я подробно рассказывал в статье про появление в розетках «двух фаз».

P.S. А кто-нибудь из Вас становился «жертвой» обрыва нуля?! При каких обстоятельствах это произошло, какие последствия были — поделитесь в комментариях своей историей, чтобы подкрепить информацию данной статьи реальными примерами из жизни.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
