горит строчный транзистор
У кого так не было, меняешь сгоревший строчный транзистор, телевизор включается, растр нормальный через минуту снова горит
строчный транзистор, и замерять ничего не успеваешь.
Выход из строя транзистора строчной развертки наверно наиболее часто встречающаяся неисправность в телевизорах. Строчная развертка основная нагрузка для блока питания и является по сути дополнительным БП, с которого снимается напряжение для кадровой развертки, видеоусилителей и т. д. Хорошо, когда ремонт заканчивается с заменой строчного транзистора, но иногда строчный транзистор после замены, сразу или немного спустя, снова выходит из строя.
И так если после замены строчного транзистора, сразу или через некоторое время он снова выходит из строя, необходимо обратить внимание на следующее:
- Не завышено ли напряжение питания строчной развертки НОТ.
- Греется ли перед выходом из строя транзистор или нет. Если транзистор греется, то это говорит о том, что нагрузка на него больше чем положено. В данном случае неисправны, могут быть как строчный трансформатор, так и цепи нагруженные на него. Необходимо проверить конденсатор по питанию задающего трансформатора (ТМС). В этом случае происходит изменение строчного импульса запуска. Транзистор строчной развертки будет перегреваться и закончится тепловым пробоем.
- Если транзистор не греется, то причина кроется, чаще всего, в холодных пайках, в цепях, через которые поступают строчные импульсы на базу транзистора. Особенно необходимо обратить внимание на согласующий трансформатор драйвера строчной развертки, включенного в цепь транзистора выходного каскада строчной развертки. Плохой контакт разъема отклоняющей системы, так же может стать причиной того, что пробивает строчный транзистор, проверьте соединение проводов в самом разъеме. Короткое замыкание в отклоняющих катушках.
- Брак транзистора.
Рассмотрим для примера несколько схем. Строчная развертка телевизора Erisson 21F7:
Проверить 2SC2482, C451, C453, T450, С455, С455А.

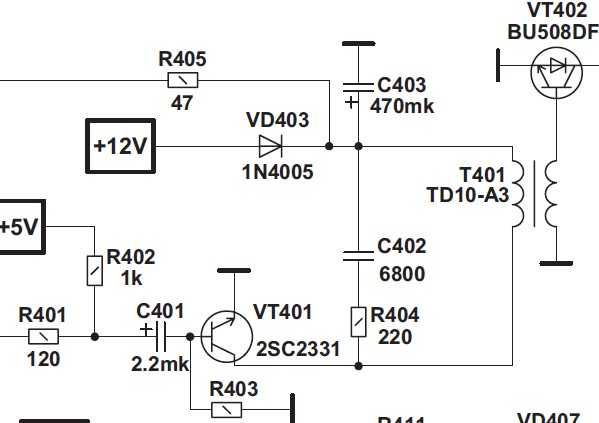

Строчная развертка телевизора POLAR 51CTV-4029
К проверке: C401, C403, VT401, T401, C402.
Как проверить строчный транзистор предварительно в схеме не выпаивая? Между базой и эмиттером мультиметр будет показывать короткое замыкание, так как сопротивление будет измеряться через трансформатор, переходы: Б-К и Э-К если они исправны, будут «звониться» в одну сторону. Но лучше проверять все таки выпаивая.

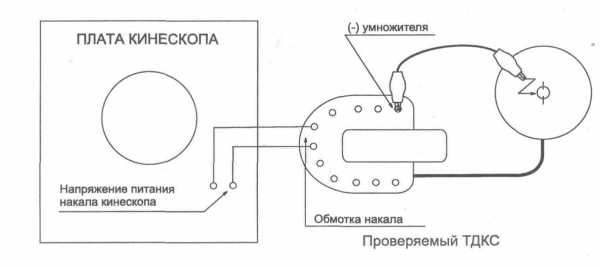

Проверить строчный трансформатор можно так, выпаиваем трансформатор и вместо него впаиваем две ножки трансформатора ТВС-110ПЦ15, девятую и двенадцатую. Включаем телевизор, и если на трансформаторе появилось высокое напряжение, а строчный транзистор перестал греться, то вероятно сгорел ТДКС (при условии что элементы обвязки исправны и будьте осторожны вывод на умножитель под напряжением 8,5 кВ).
xn--80aanab4adj2bicdg1q.xn--p1ai
как проверить и схема подключения

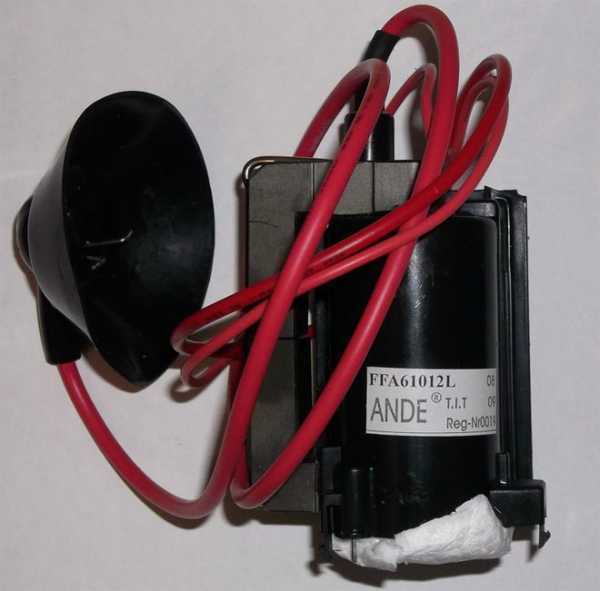

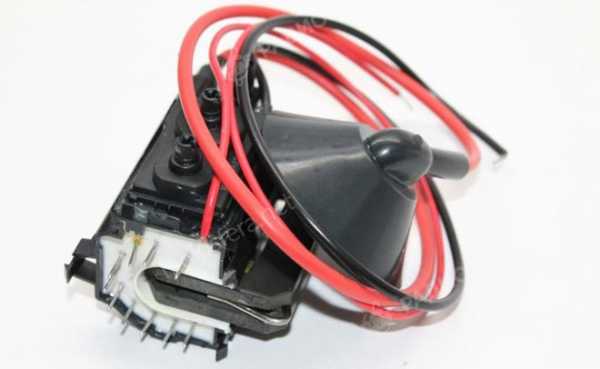

Строчные трансформаторы применяются для создания разверток в телевизоре. Приборы заключены в корпус, защищающий от высокого напряжения соседние детали. Раньше в цветных, черно-белых телевизорах при помощи строчного трансформатора ТВС получали ускоряющее напряжение. В схеме применялся умножитель. Строчный высоковольтный трансформатор передавал преобразованный электрический сигнал на представленный элемент. Умножитель вырабатывал напряжение фокусировки, обеспечивая работу второго катодного анода.
Сегодня применяется в схемах телевизора трансформатор диодно-каскадный строчной развертки (ТДКС). Что собой представляет подобная техника, как проверить ее своими руками и произвести ремонт, будет рассмотрено далее.
Особенности
Трансформаторы типа ТДКС сегодня включаются в схему телевизора для обеспечения анода (второго) кинескопа электрическим током с требуемыми параметрами. Напряжение исходящее составляет 25-30 кВ. В процессе работы оборудования формируется электрический поток. Это ускоряющее напряжение 300-800 В.
В зависимости от категории трансформаторов ТДКС, цоколевки, образуется вторичное напряжение, которое является дополнительным для обеспечения развертки кадрового типа. Приборы оборудования снимают в трансформаторах телевизоров сигнал луча кинескопа автоматически подстроенной частоты строчной развертки.
Схема подключения, цоколёвка в представленном трансформаторе характеризуют устройство. Прибор обладает первичной обмоткой. На нее подается электрический ток для дальнейшей развертки. С первичного контура подается питание для функционирования усилителей видеосигнала. Обмотка передает электричество на вторичную катушку. Отсюда производится питание соответствующих цепей.
Видео: Строчный трансформатор
Строчному трансформатору вменяется питание второго анода, ускоряющее напряжение, фокусировка. Эти процессы производятся в ТДКС. Регулировка происходит при помощи потенциометров. Трансформаторам представленной категории обеспечивается определенная цоколевка. Расположение выводов может быть в виде буквы О или U.
Поломка
Строчные устройства могут выходить из строя. Работа телевизора, монитора в этом случае будет невозможна. Существует много разновидностей моделей строчных агрегатов. Замена вызвает трудности. Стоимость аналоговых приборов высока. Некоторые телевизоры, мониторы требуют больших затрат при ремонте. Необходимые детали в некоторых случаях тяжело найти.
Чтобы приобрести только ту часть схемы, которая вышла из строя, произвести ее быструю замену, нужно проверить строчный трансформатор. Телевизору проще будет выполнить адекватный ремонт. В первую очередь проверьте, нет ли следующих неисправностей:
- Обрыв контура.
- Пробой герметичного корпуса.
- Замыкание между витков.
- Обрыв потенциометра.
Первые две поломки выявить достаточно просто. Это определяется визуально. Для выполнения замены неисправных элементов материал приобретается практически в любом магазине радиотехники.
Сложнее определить замыкание в контурах обмоток. Трансформатором в этом случае производится звук, напоминающий писк. Но не всегда требуется ремонт при появлении такого сигнала. ТДКС иногда пищит из-за высокого напряжения на вторичном контуре. Проверяете, что вызывает звук, при помощи специального прибора. Если оборудования нет, нужно искать другие варианты.
Проверка осциллографом
Если телевизору требуется проверка в системе ТДКС, проверка выполняется при помощи осциллографа.
- Межвитковое замыкание демонстрирует на R=10 Ом «прямоугольник» с большими помехами. Здесь остается почти все напряжение. Если неисправности в этой области нет, отклонение будет определяться долями вольта.
- Если нет вторичного напряжения, требуется замена контура. Произошел обрыв.
- Когда убирают R=10 Ом и создают нагрузку 0,2-1 кОм на вторичном контуре, оценивается нагрузка на выходе. Она должна повторять входящие показатели. Если есть отклонение, ТДКС подлежит ремонту или полной замене.
Существуют и другие поломки. Выявить их можно самостоятельно.
Восстановление прибора
Самостоятельная замена и ремонт ТДКС вполне возможна. Определив неисправность, можно восстановить работу системы. Рассматривая, как подключить строчный трансформатор к телевизорам, необходимо изучить процедуру возобновления его работы. В случае полной замены трансформаторного прибора, потребуется подобрать новое оборудование с соответствующей системой выводов. Только в этом случае техника будет работать корректно.
Если оборудование не работает из-за пробоя, значит, в корпусе появилась трещина. Найти ее можно при осмотре. Трещину потребуется зачистить, обезжирить, а затем залить эпоксидным клеем. При этом слой смолы должен составлять не менее 2 мм. Это позволит предотвратить пробой в дальнейшем.
Ремонт ТДКС при обрыве контура проблематичен. Потребуется перемотать катушку. Это трудоемкий процесс, требующий от мастера высокой концентрации на протяжении всей процедуры. Замена намотки возможна, но для этого требуется определенный опыт.
Если оборвалась обмотка накала, линию формируют из другого места. Применяется в этом случае изолированный провод. Кабель наматывают на сердечник. Напряжение устанавливается при использовании резистора.
Другие поломки
Существует множество причин, почему не работает ТДКС. Опытные радиолюбители помогут изучить распространенные неисправности.
Если в приборе пробит транзистор, необходимо его достать и замерять коллекторное напряжение без него. При определении слишком высокого показателя, его регулируют до требуемого значения. При невозможности совершения подобной процедуры, нужно поменять в блоке питания стабилитрон. Обязательно нужно установить новый конденсатор.

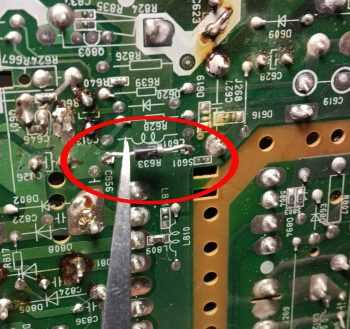

Рекомендуется проверить пайку на всех разъемах. При необходимости ее усиливают. Если такая проблема определялась на конденсаторах, их выпаивают. Осмотр может выявить почернение. Потребуется приобрести новую деталь. Если прямоугольные конденсаторы раздуты, их также следует заменить. Если видно остатки канифоли, их следует убрать при помощи спирта и щетки.
При постоянном пробивании транзистора в строчной разверстке, следует определить тип неисправности. Пробой может быть тепловым или электрическим. Именно неисправный трансформатор приводит к появлению подобной проблемы.
Интересное видео: Высокое напряжение на ТДКС
Рассмотрев особенности строчных трансформаторов, а также их возможные неисправности, можно самостоятельно произвести ремонтные работы. В этом случае приобретать новую, дорогую технику не потребуется. В некоторых случаях отремонтировать монитор без подобных действий не получится. Далеко не для каждого кинескопа сегодня в продаже представлены приборы ТДКС. Поэтому замена неисправных его частей порой является единственным приемлемым выходом.
protransformatory.ru
Дефекты узла строчной развертки. | Мастер Винтик. Всё своими руками!
Почему выходит из строя строчный транзистор? Строчный транзистор выбивает по двум основным причинам:
Опять сгорел выходной транзистор в строчной развертке! Вот несколько основных причин:
Если горит от перегрева, то надо осциллографом посмотреть на базе выходного строчного транзистора размах отрицательного закрывающего выброса. Если он меньше -5 В, то надо копать буферный каскад. Может конденсатор на фильтре питания буфера потек, может неисправен предвыходной буферный транзистор (потеря усиления). Проверить электролитические конденсаторы в блоке питания. Проверять электролитические конденсаторы в блоке питания на момент усыхания удобней всего осциллографом. Подключая его, легко заметить пульсации по тем цепям, которые нуждаются в замене фильтров питания (конденсатором).
Примеры:
Panasonic TC21B3EE. Периодически выходит из строя строчный транзистор. Надо пропаять переходной трансформатор строчной развертки. Также в блоке питания всегда есть холодные пауки (кольцевые трещины).
SONY KV29C3. Выходит из строя строчный транзистор 2SC3997. В таких случаях меняют IC403 SDA9361 и кварц Х401.
SONY 21DK2. Выходит из строя строчный транзистор через 1…2 дня. В телевизоре на микросхеме 1213 подключен кварц. По возможности — заменить его новым.
JVC 21ZE, JVC 21 дюйм. Присутствует та же неисправность, лично 3 транзистора сжег.
PALLADIUM шасси 991, произведено IMPERIAL. Через 5…10 минут выходной транзистор строчной развертки и демпферный диод перегреваются. Напряжение питания строчной развертки в норме. Предвыходной каскад выполнен на TDA8143. В этом случае необходимо заменить неисправный конденсатор с 1-й предвыходного трансформатора строчной развертки на базу строчного транзистора. Если проблема не будет устранена заменить трансформатор строчной развертки.
SARP 70ES14. Выходит из строя строчный транзистор через некоторое время — заменить С607 (330 мкФ х 10 В).
PANASONIC TC 29V50. Горит строчный транзистор. Непропай трансформатора драйвера ТМС, ну и, конечно, убедится в исправности конденсатора на 1500 В подключенного к коллектору выходного транзистора.
VESTEL модель 7216 GST PIP шасси 11АК19В-1. Горит строчный транзистор — проверить ТМС. Все эти турецкие шасси страдают от непропаев на соединителе отклоняющих катушек и вообще в районе строчной развертки.
NORDMENDE SPECTRA C55. Горит строчный транзистор — проверить ТМС.
SARP 70CS-03S. Периодически выходит из строя строчный транзистор. Проверить D609, D610, С601, С619, заменить С604 и проверить разьем на отклоняющей системе, возможно образование холодной пайки. Выходной транзистор ставить только BUH515.
SONY KV29C3 , шасси АЕ4. Выгорает строчный транзистор. Ищите неконтакт по базовой цепи строчного транзистора: обычно кольцевые трещины в ТМС, или резисторе в базе выходного и предвыходного транзистора.
Источник: М.Г.Рязанов. 1001 секркет телемастера.
П О П У Л Я Р Н О Е:
- Как заменить разъём microUSB в планшете?
- Возможные неисправности телевизора SHARP
- Ремонт электропривода швейной машинки своими руками
Для зарядки и передачи данных на компьютер в планшетах используется разъём microUSB (Universal Serial Bus — «универсальная последовательная шина»). Часто бывает такая неисправность, как механическое повреждение этого разъёма. О том, как самому перепаять разъём micro usb Вы узнаете в этой статье.
Подробнее…
В телевизорах одной модели часто встречаются одни и те же неисправности. Если у Вас сломался телевизор SHARP, то взглянув в ниже прилагаемый список неисправностей возможно Вы обнаружите точно такой дефект.
Когда установлена причина поломки, найдена неисправная деталь, то заменить её не сложно. Часто бывает из за копеечной негодной детали или просто пропайки приходится вести в ремонт телевизор, искать мастера или вообще покупать новый телевизор и платить за это не малые деньги.
Подробнее…
Многие пользуются швейными машинками с электроприводами. Бывает выходят из строя электроприводы швейных машин как отечественного, так и импортного производства. Заменить электропривод дорого, а вот отремонтировать электродвигатель или педаль можно в частых случаях и самому своими руками, сэкономив при этом не малую сумму.
Подробнее…
www.mastervintik.ru
Что такое транзистор и для чего нужен транзистор
До сих пор мы изучали радиоэлектронные компоненты, которые имеют только два вывода, такие как резисторы, конденсаторы, аккумуляторы, светодиоды и переключатели и так далее.
Транзисторы же имеют в своем составе три вывода. Транзисторы бывают разных типов, форм и размеров. По большей части, все они работают одинаково, лишь с небольшими отличиями в зависимости от типа.
Большую же часть всех транзисторов составляют биполярные и полевые транзисторы. В данной статье, для объяснения, того что такое транзистор и для чего нужен транзистор, в качестве примера мы будет использовать полевой (FET) транзистор, поскольку его работа более понятна и это знание более полезно. Почти все, что вы узнаете здесь, так же с успехом можно применить к биполярным транзисторам.
Условное обозначение транзисторов и внешний вид транзисторов
Ниже приведено условное обозначение транзистора на схеме, и несколько примеров того, как выглядит транзистор:
Полевой транзистор (FET) | Внешний вид транзисторов |
Обратите внимание, что три вывода на схеме обозначены как G (Gate) — Затвор , S (Source) – Исток и D (Drain) — Сток.
Корпус транзисторов
На рисунке выше, изображены три разных типа корпуса транзисторов. Тип корпуса слева обозначается как ТО-92 , корпус посередине ТО-220 , и корпус справа именуется как транзистор в металлическом корпусе.
Что касается металлического корпуса, то он практически больше не применяется. Транзисторы малой и средней мощности выпускаются в корпусе ТО-92, в то время как мощные изготавливаются в ТО-220.
Ниже представлено наиболее распространенные сопоставления выводов полевого транзистора в корпусах ТО-92 и ТО-220.
| Корпус ТО-92 | Корпус ТО-220 |
Транзистор в качестве переключателя
Транзисторы можно рассматривать как электронные коммутаторы. Транзистор используется для включения различных устройств, таких как двигатели, фонари и так далее. Так же, как и выключатель света в комнате, транзистор может включать и выключать лампочку накаливания.
Это достаточно удобно, так как небольшой источник напряжения может быть использован для коммутации большого источника напряжения. Давайте рассмотрим это на простом примере с использованием обычной лампочкой.
На рисунке выше мы имеем транзистор, подключенный к лампочке и к двум различным источникам питания. Давайте сперва посмотрим на левую половину схемы:
- Минус низковольтной батареи подсоединен к истоку транзистора.
- Плюс низковольтной батареи подсоединен к затвору транзистора.
В этой конфигурации транзистор открыт. Вы можете видеть, как небольшой ток протекает через транзистор от затвора к истоку. Теперь давайте посмотрим на правую половину схемы:
- Минус высоковольтной батареи подсоединен к истоку транзистора.
- Плюс высоковольтной батареи подключен к одному из выводов лампочки.
Другой вывод лампочки подключен к стоку транзистора.
Поскольку транзистор открыт, то больший ток протекает через лампочку, далее через транзистор от стока к истоку. Если вы отключите низковольтную батарею от транзистора, то транзистор закроется, а лампочка погаснет.
Обратите внимание, что транзистор здесь работает в качестве ключа, включая и выключая лампочку под действием низковольтного напряжения.
Данная схема не особо полезна на практике. Однако, когда мы заменим низковольтную батарею другим источником напряжения, то транзисторный ключ становится намного интереснее.
Вместо того чтобы переключать транзистор с помощью низковольтной батареи, мы можем включать его и выключать с помощью других источников напряжения. В качестве примера приведем несколько источников сигнала, способных влиять на переключения транзистора:
- Микрофон, создающий переменный электрический сигнал в зависимости от уровня звука.
- Солнечная батарея, вырабатывающая постоянное напряжение при освещении ее поверхности.
- Датчик влажности.
Обратите внимание, что все перечисленные выше датчики реагирует на различные источники сигнала. Используя их слабое выходное напряжение можно управлять гораздо более мощным устройством.
Следующий пример применения транзистора
В данном примере мы имеем микрофон, соединенный с затвором полевого транзистора и лампу накаливания, подключенную к транзистору и повышенному источнику питания. Теперь при улавливании звука микрофоном, лампочка будет загораться. И чем громче будет звук, тем ярче будет светиться лампа.
Это происходит потому, что микрофон создает напряжение, поступающее на затвор полевого транзистора. При появлении сигнала на затворе происходит отпирание транзистора, в результате чего через транзистор начинает течь ток от стока к истоку.
Фактически, в этой схеме полевой транзистор играет роль усилителя сигнала. Для еще большего усиления можно использовать еще один транзистор.
Примечание: в этой схеме мы использовали громкоговоритель в качестве микрофона, так как динамик генерирует более сильное напряжение по сравнению с Электродинамическим микрофоном.
Данная схема аналогична предыдущей, только теперь вместо лампы подключен электродвигатель. Это позволяет управлять скоростью вращения электродвигателя силой звука поступающего в динамик.
Чем громче вы кричите в микрофон, тем быстрее двигатель будет вращаться.
Транзистор в режиме инвертора
До сих пор все наши примеры были основаны на включении нагрузки при подаче напряжения на затвор транзистора. Транзистор так же может работать и в инверсном режиме, это когда он проводит ток при отсутствии входного напряжения на затворе.
Рассмотрим данный режим работы транзистора на примере простой охранной сигнализации, издающей звук при обрыве тонкого провода охранного шлейфа.
Сперва, мы должны с типами полевых транзисторов. Все транзисторы бывают двух разных типов проводимости: P-канальный и N-канальный.
N-канальный | P-канальный |
| Транзистор открыт при подаче напряжения на затвор | Транзистор заперт при подаче напряжения на затвор |
Единственная разница в символьном обозначении является направление стрелки затвора.
До сих пор все наши примеры были связаны с полевым транзистором N-канальным. Транзисторы данного типа доминируют в радиоэлектронных схемах, поскольку они дешевле в производстве. Тем не менее, в следующем примере мы используем Р-канальный полевой транзистор.
Помните, что Р-канальный полевой транзистор находится в закрытом состоянии в тот момент, когда на его затворе находится управляющее напряжение. Поэтому, как видно из вышеприведенной схемы, звуковой генератор (buzzer) будет в выключенном состоянии до тех пор, пока провод цел. Как только провод будет разорван, напряжение на затворе пропадет, и транзистор начнет пропускать ток, и активирует звуковой генератор.
Пока охранный шлейф не оборван, основная аккумуляторная батарея бездействует и тем самым сохраняет свой заряд. В тоже время, для обеспечения напряжения на затворе транзистора необходимо ничтожно малый ток малой батареи, и ее хватит на очень длительный срок.
Мы так же можем оптимизировать данную схему и использовать всего один источник питания. Все, что мы должны сделать, это подключить охранный шлейф к затвору и плюсу большой батареи и исключить малую батарею.
перевод: http://efundies.com/
fornk.ru
| Тип | Характеристики | Диод | Аналог | ||
| 2SC3353 | 800/500V, 5А, 40W | NPN | BUT11AF, 2SC3750,2SC3795,2SC4518 | ||
| 2SC3479 | 1500/800V,2,5A,80W | NPN+D | BU705D, 2SD1290,2SD1728,2SD1876 | ||
| 2SC3480 | 1500/800V, 3,5A,80W | NPN+D | BU706D,2SD1729,2SD1877 | ||
| 2SC3481 | 1500/800V, 5А, 120W | NPN+D | 2SC3681, BU2508D, 2SD1730,2SD1878 | ||
| 2SC3484 | 1500,2,5А, 80W | NPN | BU706,2SD1495 | ||
| 2SC3681 | 1500/800V, 6А, 120W | NPN+D | 2SC3482,2SC4292, BU508D, BU706D | ||
| 2SC3686 | 1500/800V, 7 A, 120W | NPN | 2SC3687, BU508A, BU908 | ||
| 2SC3750 | 800/500,5А, 30W | NPN | BUT11AF, 2SC3353,2SC3795 | ||
| 2SC3795 | 800/500V, 5А, 40W | NPN | 2SC3353,2SC3750,2SC4518, BUT11AF | ||
| 2SC3884A | 1500/600V, 6А, 50W | NPN | 2SC3894,2SC4757,2SC4830 | ||
| 2SC3885A | 1500/600V, 7А, 50W | NPN | 2SC3895,2SC4757 | ||
| 2SC3892A | 1500/600V, 7А, 50W | NPN+D | 2SC4762,2SC4916 | ||
| 2SC3893A | 1500/600V,8A,50W | NPN+D | 2SC4763, 2SC5043 | ||
| 2SC3894 | 1500/600V, 6А, 60W | NPN | 2SC3884A, 2SC3885A, 2SC4830 | ||
| 2SC3895 | 1500/800V, 7А, 60W | NPN | 2SC3885A, 2SC4757 | ||
| 2SC3995 | 1500/800V, 12А, 180W | NPN | 2SC4288A | ||
| 2SC4096 | 1400/800V, 10А, 150W | NPN | 2SC3995,2SC4111 | ||
| 2SC4111 | 1500/700V, 10А, 150W | NPN | 2SC3995 | ||
| 2SC4122 | 1500/800V, 6A, 60W | NPN+D | 2SC4294,2SC4764 | ||
| 2SC4123 | 1500/800V, 7A, 60W | NPN+D | 2SC3892A, 2SC4762,2SC4916 | ||
| 2SC4124 | 1500/800V, 8A, 70W | NPN+D | 2SC3892,2SC4763 | ||
| 2SC4125 | 1500/800V, 10A, 70W | NPN+D | BU2520DF | ||
| 2SC4142 | 1500/800V, 5A, 50W | NPN | BU706F, 2SD1545,2SD1655,2SD1656 | ||
| 2SC4288 | 1400/600V, 12A, 200W | NPN | 2SC3995,2SC4096,2SC4111 | ||
| 2SC4294 | 1500/800V, 6A, 50W | NPN+D | 2SC3892A, 2SC4122, BU2508DF | ||
| 2SC4518 | 900/550V, 5A, 35W | NPN | BUT11AF, BUT18AF, 2SC3795 | ||
| 2SC4531 | 1500/600V, 10A, 50W | NPN+D | BU2520DF, 2SC4125, 2SC4878,2SD1881 | ||
| 2SC4757 | 1500/600V, 7A, 50W | NPN | 2SC3885A, 2SC3895 | ||
| 2SC4762 | 1500/600V, 7A, 50W | NPN+D | 2SC3892A, 2SC4123,2SC4916 | ||
| 2SC4763 | 1500/600V, 8A, 50W | NPN+D | BU2520DF, 2SC3893A, 2SC4124 | ||
| 2SC4764 | 1500/600V, 6A, 50W | NPN+D | 2SC3892A, 2SC4294,2SC4122 | ||
| 2SC4830 | 1500/600V, 6A, 50W | NPN | 2SC3884A, 2SC3894,2SC4757 | ||
| 2SC4878 | 1500,10A, SOW | NPN+D | BU2520DF, 2SC4125, 2SC4531, 2SD1881 | ||
| 2SC4916 | 1500/600V, 7A, SOW | NPN+D | 2SC3892A, 2SC4762 | ||
| 2SC4927 | 1500V, 8A,50W | NPN+D | BU2508DF, 2SC3893A, 2SC4763,2SD2371 | ||
| 2SC5043 | 1600/800V, 10A, 50W | NPN+D | 2SC5143 | ||
| 2SC5143 | 1700/700V, 10A, 50W | NPN+D | — | ||
| 2SC5150 | 1700/700V, 10A, 50W | NPN | BU2722AF, BU2727AF | ||
| 2SC5250 | 1500V, 8A,50W | NPN+D | BU2520DF, 2SC4763 | ||
| 2SD1175 | 1500V, 5A, 100W | NPN+D | BU508D, 2SD953,2SC3481,2SC3681 | ||
| 2SD1397 | 1500/800V, 3,5A, 80W | NPN+D | BU706D, 2CS3480,2SD1729 | ||
| 2SD1398 | 1500/800V, 5A, 80W | NPN+D | BU706D, 2SC3481,2SC3681, 2SD1730 | ||
| 2SD1425 | 1500/800V, 2,5A, 80W | NPN+D | BU705D, 2SC3479,2SD1290,2SD1728 | ||
| 2SD1426 | 1500/800V, 3,5A, 80W | NPN+D | BU706D, 2SC3480, 2SD1729 | ||
| 2SD1427 | 1500/800V, 5 A, 80W | NPN+D | BU508D,BU2508D, 2SC3481,2SD1730 | ||
| 2SD1432 | 1500/600V, 6A, 80W | NPN | BU508A, BU908,2SC3686,2SD1497 | ||
| 2SD1441 | 1500,4А, 70W | NPN+D | BU706D, 2SC3481,2SC3681,2SD1730 | ||
| 2SD1453 | 1500/600V,3A,50W | NPN | BU706,2SC3484,2SD1495 | ||
| 2SD1541 | 1500V, ЗА, 50W | NPN+D | BU706DF,2SD1554,2SD1650,2SD1877 | ||
| 2SD1553 | 1500/600V,2M,40W | NPN+D | BU706D,2SD1649,2SD1876,2SD2367 | ||
| 2SD1554 | 1500/600V,3M,40W | NPN+D | BU706DF, 2SD1650,2SD1877,2SD2089 | ||
| 2SD1555 | 150Q/600V, 5A, 50W | NPN+D | BU508DF, 2SD1651,2SD2095,2SD2125 | ||
| 2SD1556 | 150Q/600V, 6A, 50W | NPN+D | BU508DF, 2SC4294,2SD1652,2SD2125 | ||
| 2SD1577 | 1500/700V, 5A, 100W | NPN | BU2508AF, 2SC3884A, 2SC3894,2SC4142 | ||
| 2SD1632 | 1500V, 4A,70W | NPN+D | BU508DF, 2SD1554,2SD1650,2SD2089 | ||
| 2SD1649 | 1500/800V, 2,5A, SOW | NPN+D | 2SD795DF, 2SD1553,2SD1876,2SD2367 | ||
| 2SD1650 | 150Q/800V, 3M, 50W | NPN+D | BU706DF, 2SD1554,2SD1877,2SD2089 | ||
| 2SD1651 | 1500/800V,5A,60W | NPN+D | BU2508DF, 2SD1555,2SD2095,2SD2125 | ||
| 2SD1654 | 1500/800V, 3,5A, 50W | NPN | BU706F, 2SD1544,2SD1883,2SD3484 | ||
| 2SD1729 | 1500/700V, 3,5A, 60W | NPN+D | BU706D, 2SC3480 | ||
| 2SD1876 | 1500/800V, ЗА, 50W | NPN+D | BU706DF, 2SD2089,2SD1554,2SD1650 | ||
| 2SD1877 | 1500/800V, 4A, SOW | NPN+D | BU706DF, 2SD1554, 2SD1650,2SD2089 | ||
| 2SD1878 | 1500/800V, 5A, 50W | NPN+D | BU706DF, 2SD1555,2SD2095,2SD2125 | ||
| 2SD1879 | 1S00/800V, 6A, 50W | NPN+D | BU508DF, 2SC4294,2SD1556,2SD2125 | ||
| 2SD1880 | 1500/800V, 8A, 70W | NPN+D | BU508DF, 2SC3893A, 2SC4124,2SC4531 | ||
| 2SD1886 | 1500/800V, 8A, 60W | NPN | BU508AF, 2SC3886A, 2SC3896,2SC4758 | ||
| 2SD1887 | 1500/800V, 10A, 70W | NPN | BU2520AF, 2SC3897,2SC4542,2SC4759 | ||
| 2SD1910 | 1500/600V, 3A,40W | NPN+D | BU706DF, 2SD1544,2SD1650,2SD2089 | ||
| 2SD1911 | 1500/600V, 5A, SOW | NPN+D | BU706DF, 2SC4293,2SC4122,2SD1651 | ||
| 2SD1941 | 1500/650V, 6A, SOW | NPN | BU508AF, 2SC4143,2SD1546,2SD1656 | ||
| 2SD1959 | 1400/6S0V,10A,50W | NPN | BU2520AF, 2SC3897,2SC4542,2SD1548 | ||
| 2SD2089 | 1500/600V, 3,5A, 40W | NPN+D | BU2508DF, 2SD1554, 2SD1650,2SD1877 | ||
| 2SD2095 | 1500/600V, 5A, SOW | NPN+D | BU508DF, 2SD1555,2SD1651,2SD2125 | ||
| 2SD2148 | 1500/700V, 8A, 50W | NPN | BU508AF, 2SC3886A, 2SC3896,2SC4758 | ||
| 2SD2300 | 1500V, 5A, 50W | NPN+D | BU706D, 2SC4122,2SC4293,2SD1555 | ||
| 2SD2331 | 1500/600V, ЗА, 60W | NPN+D | BU706DF, 2SD1554, 2SD1650,2SD2089 | ||
| 2SD2333 | 1500/600V, 5A, 80W | NPN+D | BU706DF, 2SC4293,2SD1555,2SD2125 | ||
| 2SD2371 | 1500/600V, 7A, 100W | NPN+D | BU2508DF, 2SC3893A, 2SC4124,2SD1880 | ||
| 2SD2454 | 1700/600V, 7A, 50W | NPN+D | BUH517D, 2SC4963 | ||
| 2SD2499 | 1500/600V, 6A, SOW | NPN+D | 2SC4764 | ||
| 2SD2539 | 1500/600V, 7A, SOW | NPN+D | BU2508DF, 2SC3892A, 2SG4123,2SD2251 | ||
| 2SD870 | 1500/600V, 2,5 A, 50W | NPN+D | BU208D, BU706D, 2SD1171,2SD1175 | ||
| 2SD953 | 1500,5A, 95W | NPN+D | BU2508D, 2SD1174, 2SD1175,2SD1730 | ||
| BU208 | 1500/700V, 5A, 13W | NPN | BU508A, 2SC2928,2SD350A, 2SD820 | ||
| BU2506DF | 1500/700V, 5A, 45W | NPN+D | BU2508DF, 2SC3892A, 2SC4765,2SC4916 | ||
| BU2508AF | 1S00/700V, 8A, 125W | NPN | 2SC3886A, 2SC3896,2SC4542,2SC4758 | ||
| BU2515DF | 1500/800V,9A,45W | NPN+D | BU2520DF, 2SC4125,2SC4531,2SC4878 | ||
| BU2520DF | 150Q/800V, 10A, 45W | NPN+D | BU2522DF, 2SC4125 | ||
| BU2708AF | 1700/825V, 8A, 45W | NPN | BUH517,2SC4797 | ||
| BU2722AF | 1700/825V, 10A, 45W | NPN | BU2727AF | ||
| BU2727AF | 1700/825V, 12A, 45W | NPN | — | ||
| BU407 | 330/150V, 7A, 60W | NPN | BU109P, BU406, BU408,2SC3173 | ||
| BU4508DF | 1500/800V, 8A, 32W | NPN+D | 2SC4124,2SC5043 | ||
| BU508A | 1400/700V, 8A, 125W | NPN+D | BU908, BU2508A, 2SC3687 | ||
| BU508DF | 1500/700V, 8A, 34W | NPN+D | BU2508DF, S2055AF, 2SC3893A, 2SC4124 | ||
| BU706DF | 1500/700V, 5A, 100W | NPN+D | BU508DF, 2SD1555,2SD1556,2SD1651 | ||
| BU808DFI | 14O0/7O0V,5A,50W | NPN+D | BU808FI (составной транзистор) | ||
| BUH515D | 1500/700V, 8A, SOW | NPN+D | BU2515DF, BU4508DF, 2SC4127 | ||
| BUH517 | 1700/700V, 8A, 60W | NPN | 2SC5150 | ||
| BUT11AF | 850/400V, 5A, 20W | NPN | BUT18AF, BUV46FI, BUT11AX | ||
| BUT12AF | 1000/450V, 8A, 23W | NPN | BUT22CF | ||
| BUT18AF | 850/400V, 6A, 33W | NPN | BUT12AF, BUT56, BUT76 | ||
| BUT22CF | 850/400V, 8A, 23W | NPN | BUT12AF | ||
| BUT56 | 800/400V, 8A, 100W | NPN | BUT12A, BUT54, BUV56A | ||
| BUT76 | 850/400V, 10A, 100W | NPN | BUV56A, BUV66A | ||
| BUV46FI | 850/400V, 6A, 30W | NPN | BUT11AF, BUT12AF, BUT18AF | ||
| BUV56A | 1000/450V, 9A, 70W | NPN | BUV66A | ||
| BUV66A | 1000/450V, 15A, 100W | NPN | — | ||
| S2000A | 1500V. 8A, SOW | NPN | BU508A | ||
| S2000AF | 1500V, 8A, SOW | NPN | BU508AF | ||
| S2000N | 1500V, 8A, SOW | NPN | BU508AF | ||
| S2055AF | 1500V, 8A,50W | NPN+D | BU508DF, S2055N | ||
| KSD5070 | 1500/800V 2J5A SOW | NPN+D | BU705DF, 2SD1553,2SD1649,2SD1876 | ||
| KSD5071 | 1500/800V, 3,5A, SOW | NPN+D | BU706DF, 2SD1650,2SD1877 | ||
| KSD5072 | 1500/800V, 5A 60W | NPN+D | BU706DF, BU2508DF, 2SC4122,2SD1878 | ||
| KSD5076 | 1500/800V, 5A, 60W | NPN | BU706F, BU2508AF, 2SC4142,2SD1655 | ||
| KSD5078 | 1500/800V, 8A, 70W | NPN | BU2508AF, 2SC3896, 2SC5067,2SD1886 | ||
| KSD5079 | 1500/800V, 10A, 70W | NPN | BU2520AF, 2SC3897,2SC4924,2SC5068 | ||
| KSD5080 | 1500/800V, 8A, 70W | NPN+D | BU2508DF, 2SC4124,2SD1880 | ||
| KSD5090 | 1500/800V, 8A, 150W | NPN+D | BU2508D, BU2520D, 2SC3683 | ||
www.mastervintik.ru
Транзисторы для строчной развертки телевизоров и мониторов
Существующие стандарты телевизионных разверток используют значение частоты, примерно равное 16 кГц. Системы телевидения высокой четкости (HDTV, ТВВЧ) используют вдвое большее значение (32 кГц). Причем в первом случае минимальный собственный период транзистора должен быть не менее 26 мкс, а во втором — не менее 13 мкс. Минимальные значения задержки включения для этих двух систем также определены и составляют соответственно 6,5 и 4 мкс. Задержку включения в конкретной схеме можно минимизировать, например, путем использования транзистора с максимальным отрицательным током базы (равным примерно половине тока коллектора). Отрицательное напряжение на базе при этом должно быть в пределах —2…—5 В.
Эти транзисторы в большинстве своем служат в устройствах формирования рабочих напряжений, в том числе для питания оконечных каскадов усилителей мощности звукового сигнала.
Схему отклонения лучей можно считать разработаной удачно, если обеспечены высокий КПД и низкий уровень электромагнитного излучения, а также низка себестоимость.
Транзистор выходного каскада строчной развертки с высоким напряжением на коллекторе позволил бы при малом токе отклоняющих катушек уменьшить уровень собственных электромагнитных излучений, однако при этом вследствие повышенного напряжения питания в нем увеличились бы собственные потери.
Наличие большого тока в катушках строчного отклонения лучей позволяет использовать выходной транзистор с низким напряжением на коллекторе и, соответственно, пониженное напряжение питания всей схемы строчной развертки. Это дает выигрыш в минимизации потерь переключения, однако большой ток в катушках влечет за собой большие колебания электромагнитного поля и необходимость намотки катушек толстым проводом.
На практике в цепях строчной развертки применяют биполярные транзисторы с допустимым напряжением 1500В. Максимальное значение тока коллектора должно при этом находиться в пределах 2…8А, в зависимости от угла отклонения лучей кинескопа (90 или 110°), мощности высоковольтного источника питания и частоты отклонения.
В таблице приведены основные данные для транзисторов, используемых в устройствах строчной развертки телевизоров и мониторов:
| Транзистор | Максимальное напряжение коллектор-эмиттер, В | Ток коллектора, А | Мощность, Вт | Корпус | Возможность использования | |
| Телевизор | Монитор | |||||
| BU505D BU505DF | 1500 1500 | 2 2 | 75 20 | TO220АВ SOT186 | Черно-белый 14″ | – |
| BU506D BU506DF | 1500 1500 | 3 3 | 100 20 | Т0220АВ SOT186 | Цветной 90°, 14…17″ | – |
| BU508AD BU508ADF | 1500 1500 | 4,5 4,5 | 125 125 | SOT93 SOT199 | Цветной 110°, 21. ..25″ | – |
| BU705D BU705DF | 1500 1500 | 2 2 | 75 29 | SOT93A SOT199 | Черно-белый 14″ | – |
| BU1508DX | 1500 | 4,5 | 35 | SOT186A | Цветной 110°, 21…25″ | VGA 14″ |
| BU2506DF | 1500 | 3,5 | 45 | SOT199 | Цветной 90°, 21″ | – |
| BU2508AD BU2508ADF | 1500 1500 | 4,5 4,5 | 125 45 | SOT93 SOT199 | Цветной 110°, 21. ..25″ | VGA 14″ |
| BU2520AD BU2520ADF | 1500 1500 | 6 6 | 125 45 | SOT93 SOT199 | Цветной 110°, 25…29″ | SVGA 15… 17″ |
| BU2525ADF | 1500 | 8 | 60 | SOT199 | Цветной 110°, 25…29″ | SVGA 15…21″ |
Если в обозначении транзистора имеется буква D, то внутри транзистора имеется встроенный (демпфирующий) диод Шоттки.
Изолированные корпуса, позволяют устанавливать транзистор на радиатор без изолирующих прокладок, имеют в обозначении букву F.
Транзистор BU2508A спроектирован специально для выходных каскадов строчной развертки телевизоров: в нем минимизированы потери при переключении в сочетании с высоким коэффициентом усиления по мощности. Он допускает значительные изменения управляющего сигнала на базе и разброс сопротивлений нагрузки. Указанный транзистор можно с успехом использовать взамен транзисторов S2000А, 2SD1577, BU508A. Транзистор BU2508A имеет коэффициент усиления, равный 5, при токе коллектора 4А, тогда как BU2520A имеет такое же усиление, но при токе коллектора 6А. Это позволяет достигать больших мощностей от высоковольтных цепей, что в свою очередь позволяет получить высококонтрастные изображения.
Основные данные для транзисторов, используемых в выходных каскадах строчной развертки мониторов, также приведены в таблице.
В монохромных компьютерных мониторах с частотами строчной развертки 31,5… 48 кГц наиболее часто используется транзистор BU2508A.
В цветных мониторах SVGA с углом отклонения 90° чаще всего используется транзистор BU2520A, а в цветных телевизорах с крупногабаритными кинескопами (угол отклонения 110°) и мониторов с кинескопами от 15″ — транзистор BU2525A. Этот транзистор специально спроектирован для телевизоров высокого класса с экранами формата 16:9 и высоковольтным напряжением до 30кВ. Ток коллектора этого транзистора достигает 8А, а ток базы 1,6А.
На рисунке показаны стандартные корпуса, в которых выпускаются транзисторы для выходных каскадов строчной развертки телевизоров и мониторов, и их цоколевки:
Тиристоры, симисторы, динисторы Philips основные характеристики и типы корпусов
Справочник по высоковольтным транзисторам PHILIPS для импульсных блоков питания на Времонт.su
www.xn--b1agveejs.su
Переделка строчной развертки с BU808DF на другой транзистор
Всем привет. Сегодня на ремонте телевизор Rainford 5581 с типичной неисправностью «не включается». При подаче напряжения, телевизор издавал так называемое «цыкание», что свидетельствовало о неисправности строчной развертки.
Так как строчная развертка в этих телевизорах построена на транзисторах типа BU808df или его аналоге C5388, которых в продаже уже нет, вместо них я устанавливал сборку из двух транзисторов. Весь процесс сборки данной замены описан здесь.
В этот раз я решил пойти другим путем, который мне подсказал знакомый мастер. Суть заключается в установке обычного строчного транзистора вместо BU808DF с маленькой доработкой схемы, но об этом немного позже.
Итак, после разборки телевизора, мое предположение подтвердилось, и C5388 был пробит.
Пробой строчного транзистора
Плата вся была перепаяна, видимо этот телевизор уже побывал в ремонте не один раз. Причиной выхода из строя строчного транзистора послужила высохшая емкость с613, которую уже когда-то меняли, и установили 10 мкф на 63вольта.
Виновник выхода из строя строчного транзистора
Я почти уверен, что если бы предыдущие мастера поставили хотя бы 22 мкф на 63 вольта, то еще год-другой телевизор проработал бы точно.
Переделка на схемы.
Для того, чтобы переделать схему нам необходимо произвести такие действия:
На место конденсатора С613 устанавливаем конденсатор номиналом 100мкф на 63 вольта.
Резистор R633 (47ом) выпаиваем, и на его место устанавливаем обычный диод анодом на корпус как на изображении.
Установка диода вместо резистора R633
Устанавливаем обычный строчный транзистор типа BU508DF, MD1803 или другой с схожими параметрами.
Транзистор должен быть качественным, а не подделкой. Косвенно определить качество транзистора можно проверив сопротивление между эмиттером и базой. У нормального транзистора оно обычно составляет около 50 ОМ, но не больше. Меньше допускается.

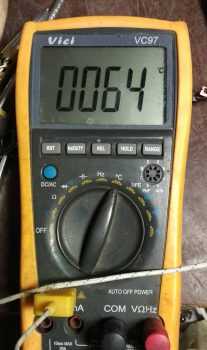

Включив телевизор, меряем температуру. После 10 мин работы она не должна превышать 70 градусов, если больше, то транзистор из плохой серии, тогда рекомендую использовать сборку на 2-х транзисторах. У меня температура составила около 65 градусов, через час температура была 71 градус, что считаю нормальным результатом.
температура транзистора после 10 минут работы

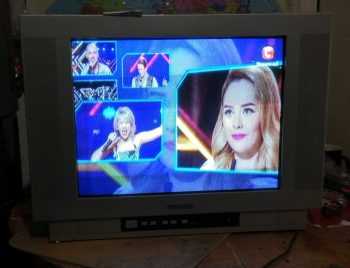

Результат
Всем спасибо за просмотр.
Весь инструмент и расходники, которые я использую в ремонтах находится здесь. Если у Вас возникли вопросы по ремонту телевизионной техники, вы можете задать их на нашем новом форуме .
Загрузка…
my-chip.info
