Источник Э.Д.С. и источник тока

Источник
ЭДС

Рисунок
1 — Обозначение на схемах источника
ЭДС (слева) и реального источника
напряжения (справа)

Источник ЭДС (идеальный
источник напряжения
) — двухполюсникнапряжение на
зажимах которого постоянно (не зависит
от тока в цепи). Напряжение может быть
задано как константа, как функция
времени, либо как внешнее управляющее
воздействие.

В
простейшем случае напряжение определено
как константа, то есть напряжение
источника ЭДС постоянно.

Реальные
источники напряжения

Рисунок
2

Рисунок
3 — Нагрузочная характеристика

Идеальный
источник напряжения (источник ЭДС)
является физической абстракцией, то
есть подобное устройство не может
существовать. Если допустить существование
такого устройства, то электрический
ток
 I,
протекающий через него, стремился бы к
бесконечности при подключении
нагрузки,сопротивление RH которой
стремится к нулю. Но при этом получается,
что мощность источника
ЭДС также стремится к бесконечности,
так как .
Но это невозможно, по той причине, что
мощность любого источника энергии
конечна.

В
реальности, любой источник напряжения
обладает внутренним сопротивлением r,
которое имеет обратную зависимость от
мощности источника. То есть, чем больше
мощность, тем меньше сопротивление (при
заданном неизменном напряжении источника)
и наоборот. Наличие внутреннего
сопротивления отличает реальный источник
напряжения от идеального. Следует
отметить, что внутреннее сопротивление —
это исключительно конструктивное
свойство источника энергии. Эквивалентная
схема реального источника напряжения
представляет собой последовательное
включение источника ЭДС — Е(идеального
источника напряжения) и внутреннего
сопротивления — r.

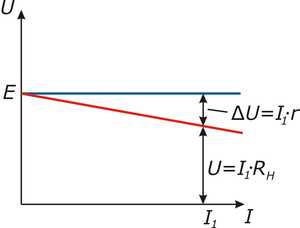

На
рисунке 3 приведены нагрузочные
характеристики идеального источника
напряжения (источника ЭДС) (синяя линия)
и реального источника напряжения
(красная линия).

где

 —
падение
напряжения на внутреннем сопротивлении;

 —
падение
напряжения на нагрузке.

При
коротком замыкании () ,
то есть вся мощность источника энергии
рассеивается на его внутреннем
сопротивлении. В этом случае ток будет
максимальным для данного источника
ЭДС. Зная напряжение холостого хода и
ток короткого замыкания, можно вычислить
внутреннее сопротивление источника
напряжения:

Рисунок
1 — схема с условным обозначением
источника тока[1]

Рисунок
2.1 — Обозначение на схемах источника
тока

Рисунок
3 — Генератор тока типа токовое
зеркало,
собранный на биполярных
транзисторах

Исто́чник
то́ка
 (также генератор
тока
) — двухполюсник,
который создаёт ток ,
не зависящий от сопротивления нагрузки,
к которой он присоединён. В быту
«источником тока» часто неточно называют
любой источник электрического напряжения
(батарею, генератор, розетку), но в строго
физическом смысле это не так, более
того, обычно используемые в быту источники
напряжения по своим характеристикам
гораздо ближе кисточнику
ЭДС,
чем к источнику тока.

На
рисунке 1 представлена схема замещения
биполярного транзистора, содержащая
источник тока (с указанием S·Uбэ;
стрелка в кружке указывает положительное
направление тока источника тока),
генерирующий ток S·Uбэ,
т. е. ток, зависящий от напряжения на
другом участке схемы.

Идеальный
источник тока

Напряжение на
клеммах идеального источника тока
зависит только от сопротивления внешней
цепи:

Мощность,
отдаваемая источником тока в сеть,
равна:

Так
как для источника тока ,
напряжение и мощность, выделяемая им,
неограниченно растут при росте
сопротивления..

Реальный
источник тока

Реальный
источник тока, так же как и источник
ЭДС,
в линейном приближении может быть описан
таким параметром, как внутреннее
сопротивление .
Отличие состоит в том, что чем больше
внутреннее сопротивление, тем ближе
источник тока к идеальному (источник
ЭДС, наоборот, чем ближе к идеальному,
тем меньше его внутреннее сопротивление).
Реальный источник тока с внутренним
сопротивлением эквивалентен
реальному источнику ЭДС, имеющему
внутреннее сопротивление и
ЭДС .

Напряжение
на клеммах реального источника тока
равно:

Сила
тока в цепи равна:

Мощность,
отдаваемая реальным источником тока в
сеть, равна:

Примеры

Источником
тока является катушка
индуктивности,
по которой шёл ток от внешнего источника,
в течение некоторого времени ()
после отключения источника. Этим
объясняется искрение контактов при
быстром отключении индуктивной нагрузки:
стремление к сохранению тока при резком
возрастании сопротивления (появление
воздушного зазора) ведёт кпробою зазора
.

Вторичная
обмотка трансформатора
тока,
первичная обмотка которого последовательно
включена в мощную линию переменного
тока,
может рассматриваться как почти идеальный
источник тока, только не постоянного,
а переменного. Поэтому размыкание
вторичной цепи трансформатора тока
недопустимо; вместо этого при необходимости
перекоммутации в цепи вторичной обмотки
без отключения линии эту обмотку
предварительно шунтируют.

Применение

Реальные
генераторы тока имеют различные
ограничения (например по напряжению на
его выходе), а также нелинейные зависимости
от внешних условий. Например, реальные
генераторы тока создают электрический
ток только в некотором диапазоне
напряжений, верхний порог которого
зависит от напряжения питания источника.
Таким образом, реальные источники тока
имеют ограничения по нагрузке.

Источники
тока широко используются в аналоговой
схемотехнике,
например, для питания измерительных
мостов,
для питания каскадов дифференциальных
усилителей,
в частностиоперационных
усилителей.

Концепция
генератора тока используется для
представления реальных электронных
компонентов в виде эквивалентных
схем.
Для описания активных элементов для
них вводятся эквивалентные схемы,
содержащие управляемые генераторы:

  • Источник
    тока, управляемый напряжением (сокращенно
    ИТУН)

  • Источник
    тока, управляемый током (сокращенно
    ИТУТ)

studfiles.net

Источник Э.Д.С. и источник тока

Источник
ЭДС

Рисунок
1 — Обозначение на схемах источника
ЭДС (слева) и реального источника
напряжения (справа)

Источник ЭДС (идеальный
источник напряжения
) — двухполюсникнапряжение на
зажимах которого постоянно (не зависит
от тока в цепи). Напряжение может быть
задано как константа, как функция
времени, либо как внешнее управляющее
воздействие.

В
простейшем случае напряжение определено
как константа, то есть напряжение
источника ЭДС постоянно.

Реальные
источники напряжения

Рисунок
2

Рисунок
3 — Нагрузочная характеристика

Идеальный
источник напряжения (источник ЭДС)
является физической абстракцией, то
есть подобное устройство не может
существовать. Если допустить существование
такого устройства, то электрический
ток
 I,
протекающий через него, стремился бы к
бесконечности при подключении
нагрузки,сопротивление RH которой
стремится к нулю. Но при этом получается,
что мощность источника
ЭДС также стремится к бесконечности,
так как .
Но это невозможно, по той причине, что
мощность любого источника энергии
конечна.

В
реальности, любой источник напряжения
обладает внутренним сопротивлением r,
которое имеет обратную зависимость от
мощности источника. То есть, чем больше
мощность, тем меньше сопротивление (при
заданном неизменном напряжении источника)
и наоборот. Наличие внутреннего
сопротивления отличает реальный источник
напряжения от идеального. Следует
отметить, что внутреннее сопротивление —
это исключительно конструктивное
свойство источника энергии. Эквивалентная
схема реального источника напряжения
представляет собой последовательное
включение источника ЭДС — Е(идеального
источника напряжения) и внутреннего
сопротивления — r.

На
рисунке 3 приведены нагрузочные
характеристики идеального источника
напряжения (источника ЭДС) (синяя линия)
и реального источника напряжения
(красная линия).

где

 —
падение
напряжения на внутреннем сопротивлении;

 —
падение
напряжения на нагрузке.

При
коротком замыкании () ,
то есть вся мощность источника энергии
рассеивается на его внутреннем
сопротивлении. В этом случае ток будет
максимальным для данного источника
ЭДС. Зная напряжение холостого хода и
ток короткого замыкания, можно вычислить
внутреннее сопротивление источника
напряжения:

Рисунок
1 — схема с условным обозначением
источника тока[1]

Рисунок
2.1 — Обозначение на схемах источника
тока

Рисунок
3 — Генератор тока типа токовое
зеркало,
собранный на биполярных
транзисторах

Исто́чник
то́ка
 (также генератор
тока
) — двухполюсник,
который создаёт ток ,
не зависящий от сопротивления нагрузки,
к которой он присоединён. В быту
«источником тока» часто неточно называют
любой источник электрического напряжения
(батарею, генератор, розетку), но в строго
физическом смысле это не так, более
того, обычно используемые в быту источники
напряжения по своим характеристикам
гораздо ближе кисточнику
ЭДС,
чем к источнику тока.

На
рисунке 1 представлена схема замещения
биполярного транзистора, содержащая
источник тока (с указанием S·Uбэ;
стрелка в кружке указывает положительное
направление тока источника тока),
генерирующий ток S·Uбэ,
т. е. ток, зависящий от напряжения на
другом участке схемы.

Идеальный
источник тока

Напряжение на
клеммах идеального источника тока
зависит только от сопротивления внешней
цепи:

Мощность,
отдаваемая источником тока в сеть,
равна:

Так
как для источника тока ,
напряжение и мощность, выделяемая им,
неограниченно растут при росте
сопротивления..

Реальный
источник тока

Реальный
источник тока, так же как и источник
ЭДС,
в линейном приближении может быть описан
таким параметром, как внутреннее
сопротивление .
Отличие состоит в том, что чем больше
внутреннее сопротивление, тем ближе
источник тока к идеальному (источник
ЭДС, наоборот, чем ближе к идеальному,
тем меньше его внутреннее сопротивление).
Реальный источник тока с внутренним
сопротивлением эквивалентен
реальному источнику ЭДС, имеющему
внутреннее сопротивление и
ЭДС .

Напряжение
на клеммах реального источника тока
равно:

Сила
тока в цепи равна:

Мощность,
отдаваемая реальным источником тока в
сеть, равна:

Примеры

Источником
тока является катушка
индуктивности,
по которой шёл ток от внешнего источника,
в течение некоторого времени ()
после отключения источника. Этим
объясняется искрение контактов при
быстром отключении индуктивной нагрузки:
стремление к сохранению тока при резком
возрастании сопротивления (появление
воздушного зазора) ведёт кпробою зазора
.

Вторичная
обмотка трансформатора
тока,
первичная обмотка которого последовательно
включена в мощную линию переменного
тока,
может рассматриваться как почти идеальный
источник тока, только не постоянного,
а переменного. Поэтому размыкание
вторичной цепи трансформатора тока
недопустимо; вместо этого при необходимости
перекоммутации в цепи вторичной обмотки
без отключения линии эту обмотку
предварительно шунтируют.

Применение

Реальные
генераторы тока имеют различные
ограничения (например по напряжению на
его выходе), а также нелинейные зависимости
от внешних условий. Например, реальные
генераторы тока создают электрический
ток только в некотором диапазоне
напряжений, верхний порог которого
зависит от напряжения питания источника.
Таким образом, реальные источники тока
имеют ограничения по нагрузке.

Источники
тока широко используются в аналоговой
схемотехнике,
например, для питания измерительных
мостов,
для питания каскадов дифференциальных
усилителей,
в частностиоперационных
усилителей.

Концепция
генератора тока используется для
представления реальных электронных
компонентов в виде эквивалентных
схем.
Для описания активных элементов для
них вводятся эквивалентные схемы,
содержащие управляемые генераторы:

  • Источник
    тока, управляемый напряжением (сокращенно
    ИТУН)

  • Источник
    тока, управляемый током (сокращенно
    ИТУТ)

studfiles.net

Источник ЭДС | Электрикам

Источник эдс (или идеальный источник напряжения) — это активный элемент с двумя зажимами, напряжение на которых не зависит от тока, проходящего через источник. В таком идеальном источнике отсутствуют пассивные элементы, т.е. у источника нету сопротивления индуктивности и ёмкости.
В связи отсутствием пассивных элементов при прохождении тока через источник не создается падение напряжения. Упорядоченное перемещение от меньшего потенциала к большему возможно за счёт присущих источнику сторонних сил. Величина работы затрачиваемой на перемещение единицы положительного заряда от «-» к зажиму «+», называется электро движущей силой (ЭДС) источника и обозначается e(t).

В соответствии со сказанным выше напряжение на зажимах рассматриваемого источника равно его ЭДС. U(t) = e(t)

УГО(условно графическое обозначение)

УГО идеального источника напряжения Рис1. Здесь стрелкой или знаками «+» и «-» указанно направление ЭДС.

Величина тока в пассивной электрической цепи, подключенной к источнику напряжения, зависит от параметров этой цепи и эдс.

Если зажимы идеального источника напряжения замкнуть, то ток теориотически должен быть бесконечно велик.

формула i=e/r+R

где:

  • r — внутреннее сопротивление источника (r=0)
  • R — сопротивление внешне электрической цепи (при коротком замыкании R=0)

Поэтому этот источник рассматривают как бесконечный источник мощности (Теоретическое понятие). В действительности при замыкании реального источника его ток будет ограничен, так как в реальном источнике (батарейка, генератор…) есть внутреннее сопротивление(L, r).

Реальный источник напряжения ( или источник конечной мощности ) изображается как идеальный источник с подключенным к нему последовательно пассивным элементом характеризующим внутренние параметры источника и ограничивающие мощность отдаваемую во внешнею электрическую цепь. Обычно внутренние параметры источников незначительны по сравнению с параметрами внешней цепи. Они могут отнесены к последней или вообще не учитываться (если не требуется большая точность).

electrikam.com

Источник ЭДС — это… Что такое Источник ЭДС?

Рисунок 1 — Обозначение на схемах источника ЭДС (слева) и реального источника напряжения (справа)

Источник ЭДС (идеальный источник напряжения) — двухполюсник, напряжение на зажимах которого постоянно (не зависит от тока в цепи). Напряжение может быть задано как константа, как функция времени, либо как внешнее управляющее воздействие.

В простейшем случае напряжение определено как константа, то есть напряжение источника ЭДС постоянно.

Реальные источники напряжения

Рисунок 2

Рисунок 3 — Нагрузочная характеристика

Идеальный источник напряжения (источник ЭДС) является физической абстракцией, то есть подобное устройство не может существовать. Если допустить существование такого устройства, то ток I, протекающий через него, стремился бы к бесконечности при подключении нагрузки, сопротивление RH которой стремится к нулю. Но при этом получается, что мощность источника ЭДС также стремится к бесконечности, так как . Но это невозможно, по той причине, что мощность любого источника энергии конечна.

В реальности, любой источник напряжения обладает внутренним сопротивлением r, которое имеет обратную зависимость от мощности источника. То есть, чем больше мощность, тем меньше сопротивление (при заданном неизменном напряжении источника) и наоборот. Наличие внутреннего сопротивления отличает реальный источник напряжения от идеального. Следует отметить, что внутреннее сопротивление — это исключительно конструктивное свойство источника энергии. Эквивалентная схема реального источника напряжения представляет собой последовательное включение источника ЭДС — Е (идеального источника напряжения) и внутреннего сопротивления — r.

На рисунке 3 приведены нагрузочные характеристики идеального источника напряжения (источника ЭДС) (синяя линия) и реального источника напряжения (красная линия).

где

 — падение напряжения на внутреннем сопротивлении;
 — падение напряжения на нагрузке.

При коротком замыкании () , то есть вся мощность источника энергии рассеивается на его внутреннем сопротивлении. В этом случае ток будет максимальным для данного источника ЭДС. Зная напряжение холостого хода и ток короткого замыкания, можно вычислить внутреннее сопротивление источника напряжения:

См. также

Литература

  • Электротехника: Учеб. для вузов/А. С. Касаткин, М. В. Немцов.— 7-е изд., стер.— М.: Высш. шк., 2003.— 542 с.: ил. ISBN 5-06-003595-6
  • Бессонов Л.А. Теоретические основы электротехники. Электрические цепи. — М.: Гардарики, 2002. — 638 с. — ISBN 5-8297-0026-3

dic.academic.ru

Источники электродвижущей силы

Физика > Источники электродвижущей силы



Электродвижущая сила (ЭДС) – сформированное батареей или магнитной силой напряжение в соответствии с законом индукции Фарадея.

Задача обучения

  • Рассмотреть устройства, способные создать электродвижущую силу.

Основные пункты

  • ЭДС определяется как внешняя работа, потраченная на единицу заряда для формирования разности в электрических потенциалах между двумя клеммами с замкнутым контуром.
  • Подобные устройства вмещают электрохимические и солнечные элементы, термоэлектрические приборы, трансформаторы и генератор Ван де Граафа.
  • В природных условиях ЭДС появляется, когда флуктуация магнитного поля проходит сквозь поверхность.

Термины

  • Закон индукции Фарадея – главный закон электромагнетизма, описывающий взаимодействие магнитного поля и электрической цепи для создания ЭДС.
  • Аккумулятор – прибор, вырабатывающий электричество через химическую реакцию двух веществ.
  • Электродвижущая сила – напряжение, созданное батареей или магнитной силой в соответствии с законом Фарадея. Вычисляется в вольтах, поэтому не выступает силой.

Электродвижущая сила

Электродвижущая сила (ЭДС) – напряжение, созданное батареей или магнитной силой в соответствии с законом индукции Фарадея (меняющееся во времени магнитное поле будет индуцировать электрический ток).

На самом деле, эта «сила» не считается буквальной силой, а выступает потенциалом или энергией на единицу заряда (в вольтах). ЭДС представляет собою внешнюю работу, потраченную на единицу заряда, чтобы создать разность в электрических потенциалах в замкнутом контуре.

При разделе положительных и отрицательных зарядов формируется электрическая разность потенциалов с генерацией электрического поля. Эта разность управляет потоком тока, если цепь подключена к источнику ЭДС. Если же ток протекает, то напряжение на клеммах источника ЭДС больше не определяется как значение разомкнутого контура.

Среди подобных приборов можно найти батарейки, солнечные элементы, трансформаторы и даже генераторы Ван де Граафа.

Разнообразные источники напряжения: ветровая ферма Бразоса (Техас), Красноярская плотина (Россия), солнечная ферма и группа никель-металл-гидридных батарей. Выходная мощность каждого основывается на конструкции и нагрузки

Если при разделении участвует батарея, то речь идет о химических реакциях на электродах. Можно говорить о том, что вольтовые ячейки обладают «зарядным насосом» атомных размеров на каждом электроде.

При электрическом генераторе магнитное поле в нем формирует электрическое путем электромагнитной индукции, что приводит к разности терминалов генератора. Разделение заряда осуществляется внутри генератора, а электроны переходят от одного к другому, пока в корпусе не сформируется достаточное электрическое поле.

ЭДС вступает в противодействие с электрическим напряжением из-за разделения заряда. Если нагрузка добавлена, то напряжение будет перемещать ток. ЭДС регулируется законом индукции Фарадея.

В природных условиях ЭДС возникает, когда флуктуация магнитного поля пронизывает поверхность. В качестве примера стоит вспомнить земное магнитное поле, которое меняется в период геомагнитных бурь.


v-kosmose.com

ЭДС источника тока | Техника и Программы

Электрический ток возникает в замкнутой цепи под действием источника электрической энергии (источника тока).

Источник электрической энергии представляет собой прибор, преобразующий какой-либо вид энергии в электрическую. Он создает и поддерживает на своих зажимах разность потенциалов. Таким образом в проводящей среде создается электрическое поле, которое и вызывает упорядоченное, направленное движение носителей электрических зарядов, т. е. электрический ток.

Происхождение электрического тока сопровождается непрерывным расходованием энергии на преодоление сопротивления. Эту энергию доставляет источник электрической энергии, в котором происходит процесс преобразования механической, химической, тепловой или других видов энергии в электрическую.

Способность источника электрической энергии создавать и поддерживать на своих зажимах определенную разность потенциалов называется электродвижущей силой, сокращенно э. д. с.

Численно электродвижущая сила измеряется работой, совершаемой источником электрической энергии при переносе единичного положительного заряда по всей замкнутой цепи.

Если источник энергии, совершая работу A, обеспечивает перенос по всей замкнутой цепи заряда q, то его электродвижущая сила (Е) будет равна





















 Э д с  источника (Е) при замыкании рубильника К1 и обеспечивает перенос электрических зарядов по всей замкнутой цепи.

 Часть э д с ,  затрачиваемая на перенос зарядов по внутреннему участку цепи, называется падением напряжения на внутреннем участке цепи и обозначается U0.

Часть э д с., затрачиваемая на перенос зарядов по внешнему участку цепи, называется падением напряжения во внешней цепи или просто напряжением на внешнем участке цепи и обозначается U  (часть напряжения на внешнем участке цепи называют еще напряжением на зажимах источника).

Таким образом, термин  “падение напряжения” или “напряжение” обозначает часть э д с  , затрачиваемую на преодоление сопротивления данного участка цепи.

Э д с   источника  представляет собой сумму падений напряжения на внутреннем и внешнем участках цепи: Е=U0+U.

  Из этого следует U=E-U0.

т. е. напряжение на зажимах источника тока меньше его электродвижущей силы на величину падения напряжения на внутреннем участке цепи.

Например  э д с  источника тока 12В а при включении цепи он показывает 11В, где еще 1В .

При включении цепи  этот вольтметр показывает не э д с  , а напряжение приложенное источником тока к внешнему участку цепи.

Из показаний вольтметра выпадает напряжение приложенное источником тока к внутреннему сопротивлению этого источника тока.

 Э д с  источника тока распределяется по участкам замкнутой последовательной цепи прямо пропорционально сопротивлениям этих участков. Это значит что к большему  сопротивлению приложено и большее напряжение.



nauchebe.net

Что такое ЭДС источника тока?

Технологии

17 июня 2013

Если замкнуть между собой полюса заряженного конденсатора, то под влиянием электростатического поля, накопленного между его обкладками, во внешней цепи конденсатора в направлении от положительного полюса к отрицательному начинается движение носителей заряда – электронов.

Однако в процессе разряда конденсатора электрическое поле, действующее на движущиеся заряженные частицы, быстро ослабевает до полного исчезновения. Поэтому возникшее в цепи разряда протекание электрического тока имеет кратковременный характер и процесс быстро затухает.

Для длительного поддержания тока в проводящей цепи используются устройства, неточно называемые в быту источниками тока (в строго физическом смысле это не так). Чаще всего такими источниками служат химические батареи.

Вследствие происходящих в них электрохимических процессов на их клеммах происходит накопление разноименных электрических зарядов. Силы не электростатической природы, под действием которых осуществляется подобное распределение зарядов, называют сторонними силами.

Уяснить природу понятия ЭДС источника тока поможет рассмотрение следующего примера.

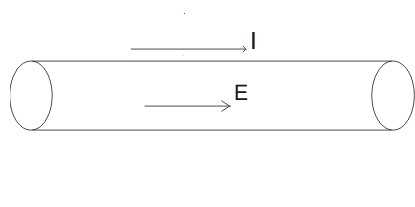

Представим себе проводник, находящийся в электрическом поле, как показано ниже на рисунке, то есть таким образом, что внутри него также существует электрическое поле.

Известно, что под воздействием этого поля в проводнике начинает протекать электрический ток. Теперь возникает вопрос о том, что происходит с носителями заряда, когда они достигают конца проводника, и будет ли этот ток оставаться неизменным с течением времени.

Мы можем легко сделать вывод, что при разомкной цепи в результате влияния электрического поля заряды будут накапливаться на концах проводника. В связи с этим электрический ток не будет оставаться постоянным и движение электронов в проводнике будет очень кратковременным, как показано ниже на рисунке.

Таким образом, для того, чтобы поддерживать в проводящей цепи постоянное протекание тока, эта цепь должна быть замкнута, т.е. иметь форму петли. Однако для поддержания тока даже это условие не является достаточным, так как заряд всегда движется в сторону меньшего потенциала, а электрическое поле всегда делает положительную работу над зарядом.

Теперь после путешествия по замкнутой цепи, когда заряд возвращается к исходной точке, где он начал свой путь, потенциал в этой точке должен быть таким же, каким он был в начале движения. Однако протекание тока всегда связано с потерей потенциальной энергии.

Следовательно, нам необходим некий внешний источник в цепи, на клеммах которого поддерживается разность потенциалов, увеличивающая энергию движения электрических зарядов.

Такой источник позволяет осуществить путешествие заряда от более низкого потенциала к более высокому в направлении, противоположном движению электронов под действием электростатической силы, пытающейся протолкнуть заряд от более высокого потенциала к более низкому.

Эту силу, заставляющую заряд двигаться от более низкого к более высокому потенциалу, принято называть электродвижущей силой. ЭДС источника тока — это физический параметр, который характеризует работу, затраченную на перемещение зарядов внутри источника сторонними силами.

В качестве устройств, обеспечивающих ЭДС источника тока, как уже упоминалось, используются аккумуляторы, а также генераторы, термоэлементы и т.д.

Теперь мы знаем, что элемент питания за счет своей внутренней ЭДС обеспечивает разность потенциалов между выводами источника, способствуя непрерывному перемещению электронов в направлении, противоположном действию электростатической силы.

ЭДС источника тока, формула которой приведена ниже, как и разность потенциалов выражается в вольтах :

E = Aст/Δq,

где Аст — работа сторонних сил, Δq – заряд, перемещенный внутри источника.


Источник: fb.ru

Домашний уют

Что такое генератор постоянного тока?

Сложно себе представить нашу жизнь без электричества. Ведь от него питаются практически все приборы, без которых современный человек просто прекратил бы свое существование. Ежедневно нам требуется электроэнергия ка…

Образование

Что такое исторические источники: примеры и виды источников

Изучая историю, вам следует знать, что между реально произошедшими в прошлом событиями и картиной, описанной в монографиях ученых-историков, существует огромное промежуточное звено. Это исторический источник. Проще го…

Домашний уют

Что такое резервный источник электроснабжения

Иногда возникает необходимость в организации резервного питания. Обычно это происходит в случаях, когда нужно бесперебойное электроснабжение загородного дома или муниципального объекта. Причин, по которым необходимо о…

Закон

Что такое казна? Государственная казна: определение, особенности и источники

Государственная собственность РФ отличается неоднородностью. Существует два уровня ее формирования. Первым является федеральная, а вторым – региональная собственность. Имущество может закрепляться за госпредприя…

Здоровье

Электрофорез: что это такое? Это лечение током

На сегодняшний день наиболее востребованной процедурой для лечения многих распространенных заболеваний нервной системы, желудочно-кишечного тракта, недугов сердечно-сосудистой системы, отклонений со стороны онкологии …

Искусство и развлечения

Что такое ток-шоу и в чем секрет их популярности?

Такой жанр телепередачи, как ток-шоу, сегодня очень популярен в разных странах. Что такое ток-шоу, знает каждый телезритель. Темы, герои, сюжеты завоёвывают внимание телезрителей, и они не могут оторваться от экрана.

Компьютеры

USB-токены. Что такое полезное делает это устройство?

Сегодня все чаще используются токены. Но несмотря на это многие люди не понимают, что это за устройства. Далее пойдет речь о том, для чего используют токены, что такое применение дает. Рассматриваться будут именно USB…

Компьютеры

Что такое источник бесперебойного питания для компьютера?

В любом магазине, торгующем вычислительной техникой, на витринах можно увидеть источники бесперебойного питания для компьютера. Всего десяток лет назад подобные устройства считались прерогативой серьезных серверных и …

Новости и общество

Что такое финансирование и каковы его источники возникновения

Что такое финансирование и каковы его источники формирования с последующим распределением?Общая информация

Образование

Что такое фаза в электрическом токе

О фазе часто можно услышать в разговоре об электричестве. Но, конечно, слово имеет гораздо более широкое значение. Что такое фаза, ее циклы, как она связана с заземлением. Об этом и многом другом узнаем в следующей ст…

monateka.com

Отправить ответ

avatar
  Подписаться
Уведомление о
