Электродвижущая сила, также названная эдс (обозначенный и измеренный в В), является напряжением, развитым любым источником электроэнергии, такой как батарея или динамо. Это обычно определяется как потенциал для источника в схеме.

Слово «сила» в этом случае не используется, чтобы означать механическую силу, измеренную в ньютонах, но потенциале или энергии за единицу обвинения, измеренного в В.

В электромагнитной индукции эдс может быть определена вокруг замкнутого контура как электромагнитная работа, которая была бы сделана по обвинению, если это едет однажды вокруг той петли.

(В то время как обвинение едет вокруг петли, оно может одновременно потерять энергию через сопротивление в тепловую энергию.) Для изменяющего время магнитного потока, связывающего петлю, электрическая потенциальная скалярная область не определена из-за распространения электрической векторной области, но тем не менее эдс действительно работает, который может быть измерен как виртуальный электрический потенциал вокруг той петли.

В случае устройства с двумя терминалами (такого как электрохимическая клетка или электромагнитный генератор), который смоделирован как Thevenin эквивалентная схема, эквивалентная эдс может быть измерена как разность потенциалов разомкнутой цепи или разность потенциалов между этими двумя терминалами. Эта разность потенциалов может вести ток, если внешняя схема присоединена к терминалам. Когда это произойдет, разность потенциалов между терминалами упадет из-за падения напряжения на его эквивалентное внутреннее сопротивление.

Устройства, которые могут обеспечить эдс, включают электрохимические клетки, термоэлектрические устройства, солнечные батареи и фотодиоды, электрические генераторы, трансформаторы, и даже генераторы Ван де Грааффа. В природе произведена эдс каждый раз, когда колебания магнитного поля происходят через поверхность. Пример для этого – изменение в магнитном поле Земли во время геомагнитного шторма, действующего на что-либо на поверхности планеты, как расширенная электрическая сетка.

В случае батареи зарядите разделение, которое дает начало разности потенциалов, достигнут химическими реакциями в электродах.

Химически, отделяя положительные и отрицательные заряды, электрическое поле может быть произведено, приведя к электрической разности потенциалов.

Гальваническая клетка может считаться наличием «насоса обвинения» атомных размеров в каждом электроде, который является:

Приблизительно в 1830 Майкл Фарадей установил, что реакции в каждом из двух интерфейсов электролита электрода обеспечивают «место эдс» для гальванической клетки, то есть, эти реакции ведут ток. В случае разомкнутой цепи продолжается разделение обвинения, пока электрическая область от отделенных обвинений не достаточна, чтобы арестовать реакции. Несколькими годами ранее, Алессандро Вольта, который измерил разность потенциалов контакта в металлическом металле (электрод электрода) интерфейс его камер, держал неправильное мнение, которые связываются один (не принимая во внимание химическую реакцию), было происхождение эдс.

В случае электрического генератора изменяющее время магнитное поле в генераторе создает электрическое поле через электромагнитную индукцию, которая в свою очередь создает разность потенциалов между терминалами генератора. Разделение обвинения имеет место в пределах генератора с электронами, уплывающими от одного терминала и к другому, пока в случае разомкнутой цепи достаточное электрическое поле не растет, чтобы сделать дальнейшее движение неблагоприятным. Снова эдс противостоит электрическое напряжение, должное заряжать разделение. Если груз приложен, это напряжение может вести ток. Общий принцип, управляющий эдс в таких электрических машинах, является законом Фарадея индукции.

Примечание и единицы измерения

Электродвижущая сила часто обозначается или ℰ (подлинник столица Э, Unicode U+2130).

В устройстве без внутреннего сопротивления, если электрический заряд Q проходит через то устройство и получает энергию W, чистая эдс для того устройства – энергия, полученная за обвинение в единице или W/Q. Как другие меры энергии за обвинение, у эдс есть единицы СИ В, эквивалентных джоулям за кулон.

Электродвижущая сила в электростатических единицах – statvolt (в грамме сантиметра вторая система единиц, равных в сумме к эргу за электростатическую единицу обвинения).

Формальные определения электродвижущей силы

В источнике эдс, которая открыто обойдена, консервативная электростатическая область, созданная разделением обвинения точно, отменяет силы, производящие эдс. Таким образом у эдс есть та же самая стоимость, но противоположный знак как интеграл электрического поля, выровненного с внутренним путем между двумя терминалами A и B источника эдс в условии разомкнутой цепи (путь взят с отрицательного терминала на положительный терминал, чтобы привести к положительной эдс, указав на работу, сделанную на электронах, перемещающихся в схему).

Математически:

:

где E – консервативная электростатическая область, созданная разделением обвинения, связанным с эдс, d ℓ – элемент пути с терминала A на терминал B, и ‘’ обозначает векторный продукт точки. Это уравнение применяется только к местоположениям A и B, которые являются терминалами, и не относится к путям между пунктами A и B с частями вне источника эдс. Это уравнение включает электростатическое электрическое поле, должное заряжать разделение E, и не включает (например), неконсервативного компонента электрического поля из-за закона Фарадея индукции.

В случае закрытого пути в присутствии переменного магнитного поля интеграл электрического поля вокруг замкнутого контура может быть отличным от нуля; одно общее применение понятия эдс, известной как «вызванная эдс», является напряжением, вызванным в такой петле. «Вызванная эдс» вокруг постоянного закрытого пути C:

:

где теперь E – все электрическое поле, консерватор и неконсерватор, и интеграл вокруг произвольной, но постоянной закрытой кривой C, через который есть переменное магнитное поле. Электростатическая область не способствует чистой эдс вокруг схемы, потому что электростатическая часть электрического поля консервативна (то есть, работа, сделанная против области вокруг закрытого пути, является нолем).

Это определение может быть расширено на произвольные источники эдс и движущихся путей C:

:

:::

::::

который является концептуальным уравнением, главным образом, потому что определение «эффективных сил» трудное.

Электродвижущая сила в термодинамике

Когда умножено на сумму дюжины обвинения эдс ℰ приводит к термодинамическому сроку работы ℰdZ, который используется в формализме для изменения в Гиббсе свободная энергия, когда обвинение передано в батарее:

::

где G – свободная энергия Гибба, S – энтропия, V системный объем, P – свое давление, и T – своя абсолютная температура.

Комбинация (ℰ, Z) является примером сопряженной пары переменных. В постоянном давлении вышеупомянутые отношения производят отношение Максвелла, которое связывает изменение в открытом напряжении клетки с температурой T (измеримое количество) к изменению в энтропии S, когда обвинение передано изотермическим образом и изобарическим образом. Последний тесно связан с энтропией реакции электрохимической реакции, которая предоставляет батарее ее власть. Это отношение Максвелла:

:

\left (\frac {\\частичный \mathcal {E}} {\\частичный T }\\право) _Z=

– \left (\frac {\\частичный S} {\\частичный Z }\\право) _T

Если родинка ионов входит в решение (например, в ячейке Daniell, как обсуждено ниже), обвинение через внешнюю схему:

:

где n – число электронов/иона, и F – Фарадеевская константа, и минус знак указывает на выброс клетки. Принимая постоянное давление и объем, термодинамические свойства клетки связаны строго с поведением ее эдс:

:

где ΔH – высокая температура реакции. Количества справа все непосредственно измеримы.

Электродвижущая сила и разность потенциалов

Электрическую разность потенциалов иногда называют эдс. Пункты ниже иллюстрируют более формальное использование, с точки зрения различия между эдс и напряжением, которое это производит:

1. Для схемы в целом, такой как один содержащий резистор последовательно с гальванической клеткой, электрическое напряжение не способствует полной эдс, потому что разностью потенциалов при обхождении схемы является ноль. (Омическое снижение IR плюс прикладное электрическое напряжение – ноль. См. Закон Кирхгоффа). Эдс должна исключительно к химии в батарее, которая вызывает разделение обвинения, которое в свою очередь создает электрическое напряжение, которое ведет ток.
2. Для схемы, состоящей из электрического генератора, который ведет ток через резистор, эдс должна исключительно к изменяющему время магнитному полю, которое производит электрическое напряжение, которое в свою очередь ведет ток. (Омическое снижение IR плюс прикладное электрическое напряжение снова – ноль. См. Закон Кирхгоффа)

1. Сцепление трансформатора две схемы можно считать источником эдс для одной из схем, так же, как если бы это было вызвано электрическим генератором; этот пример иллюстрирует происхождение термина «трансформатор эдс».
2. Фотодиод или солнечную батарею можно рассмотреть как источник эдс, подобной батарее, приводящей к электрическому напряжению, произведенному разделением обвинения, которое ведет легкая а не химическая реакция.
3. Другие устройства, которые производят эдс, являются топливными элементами, термопарами и термобатареями.

В случае разомкнутой цепи электрический заряд, который был отделен механизмом, производящим эдс, создает электрическое поле, выступающее против механизма разделения. Например, химическая реакция в гальванической клетке останавливается, когда противостоящее электрическое поле в каждом электроде достаточно сильно, чтобы арестовать реакции. Более крупная противостоящая область может полностью изменить реакции в том, что называют обратимыми клетками.

Электрический заряд, который был отделен, создает электрическую разность потенциалов, которая может быть измерена с вольтметром между терминалами устройства. Величина эдс для батареи (или другой источник) является ценностью этого напряжения ‘разомкнутой цепи’. Когда батарея заряжает или освобождается от обязательств, сама эдс не может быть измерена, непосредственно используя внешнее напряжение, потому что некоторое напряжение потеряно в источнике. Это может, однако, быть выведено из измерения тока I и разность потенциалов V, при условии, что внутреннее сопротивление r уже было измерено: ℰ = V + Ir.

Электродвижущее поколение силы

Химические источники

Вопросом того, как батареи (гальванические клетки) производят эдс, является тот, который занял ученых в течение большей части 19-го века. «Место электродвижущей силы» было в конечном счете полно решимости Вальтером Нернштом быть прежде всего в интерфейсах между электродами и электролитом.

Молекулы – группы атомов, скрепляемых химическими связями, и эти связи состоят из электрических сил между (отрицательными) электронами и (положительные) протоны. Молекула в изоляции – стабильное предприятие, но когда различные молекулы объединены, некоторые типы молекул в состоянии украсть электроны от других, заканчиваясь ответственный разделение. Это перераспределение обвинения сопровождается изменением в энергии системы и реконфигурации атомов в молекулах. Выгоду электрона называют «сокращением», и потерю электрона называют «окислением». Реакции, в которых происходит такой электронный обмен (которые являются основанием для батарей) называют реакциями окисления сокращения или окислительно-восстановительными реакциями. В батарее один электрод составлен из материала, который получает электроны от раствора, и другой электрод теряет электроны из-за этих фундаментальных молекулярных признаков. То же самое поведение может быть замечено в самих атомах, и их способность украсть электроны упоминается как их electronegativity.

Как пример, ячейка Daniell состоит из цинкового анода (электронный коллекционер), который распадается в цинковый раствор для сульфата, распадающийся цинк, оставляющий позади его электроны в электроде согласно реакции окисления (s = твердый электрод; AQ = водный раствор):

:

Цинковый сульфат – электролит, то есть, решение, в котором компоненты состоят из ионов в этом цинке случая ионы и ионы сульфата.

В катоде медные ионы в медном электролите сульфата принимают электроны от электрода реакцией сокращения:

:

и таким образом нейтрализованные медные пластины на электрод. (Детальное обсуждение микроскопического процесса передачи электрона между электродом и ионами в электролите может быть найдено в Конвее.)

Электроны проходят через внешнюю схему (лампочка в числе), в то время как ионы проходят через соленый мост, чтобы сохранить равновесие обвинения. В процессе расторгнут цинковый анод, в то время как медный электрод покрыт металлом с медью. Если лампочка удалена (разомкнутая цепь), эдс между электродами отклонена электрическим полем, должным заряжать разделение и остановку реакций.

В 273 K, эдс ℰ = 1,0934 В, с температурным коэффициентом d /dT = −4.53×10 V/K.

Гальванические клетки

Вольта развила гальваническую клетку приблизительно в 1792 и представила его работу 20 марта 1800. Вольта правильно определила роль несходных электродов в производстве напряжения, но неправильно отклонила любую роль за электролит. Вольта заказала металлы в ‘ряду напряженности’, “то есть в заказе, таким образом, что любой в списке становится положительным, когда в контакте с любым, который преуспевает, но отрицательный контактом с любым, который предшествует ему”. У типичного символического соглашения в схематической из этой схемы (-) были бы длинный электрод 1 и короткий электрод 2, чтобы указать, что электрод 1 доминирует. Закон Вольты о противостоящих эдс электрода означает, что, учитывая десять электродов (например, цинк и девять других материалов), который может использоваться, чтобы произвести 45 типов гальванических клеток (10 × 9/2), только девять относительных измерений (например, медь и каждый из этих девяти других) необходимы, чтобы получить все 45 возможных эдс, которые могут произвести эти десять электродов.

Электродвижущая сила клеток

Электродвижущая сила, произведенная основным (единственное использование) и вторичные (перезаряжающиеся) клетки обычно, имеет заказ нескольких В. Фигуры указали ниже, номинальны, потому что эдс варьируется согласно размеру груза и состоянию истощения клетки.

Электромагнитная индукция

Принцип электромагнитной индукции, отмеченной выше, заявляет, что магнитное поле с временной зависимостью производит обращающееся электрическое поле. Магнитное поле с временной зависимостью может быть произведено любой движением магнита относительно схемы, движением схемы относительно другой схемы (по крайней мере один из них должен нести ток), или изменяя ток в фиксированной схеме. Эффект на саму схему, изменения тока, известен как самоиндукция; эффект на другую схему известен как взаимная индукция.

Для данной схемы электромагнитно вызванная эдс определена просто уровнем изменения магнитного потока через схему согласно закону Фарадея индукции.

Эдс вызвана в катушке или проводнике каждый раз, когда есть изменение в потокосцеплениях. В зависимости от пути, которым вызваны изменения, есть два типа: Когда проводник перемещен в постоянное магнитное поле, чтобы обеспечить изменение в потокосцеплении, эдс статически вызвана. Электродвижущая сила, произведенная движением, часто упоминается как двигательная эдс. Когда изменение в движении связь является результатом изменения в магнитном поле вокруг постоянного проводника, эдс динамично вызвана. Электродвижущая сила, произведенная изменяющим время магнитным полем, часто упоминается как эдс трансформатора.

Свяжитесь с потенциалами

Когда два различных твердых частиц находятся в контакте, распространено, что термодинамическое равновесие требует, чтобы одни из твердых частиц приняли более высокий электрический потенциал, чем другой, потенциал контакта. Например, несходные металлы в контакте производят то, что известно также как контакт электродвижущая сила или потенциал Galvani. Величина этой разности потенциалов часто выражается как различие в уровнях Ферми в этих двух твердых частицах в нейтралитете обвинения, где уровень Ферми (название химического потенциала электронной системы) описывает энергию, необходимую, чтобы удалить электрон от тела до некоторой общей точки (такой как земля). Очевидно, если будет энергетическое преимущество во взятии электрона от одного тела до другого, то такая передача произойдет. Передача вызывает разделение обвинения с электронами получения тела и другими проигрышными электронами. Эта передача обвинения вызывает разность потенциалов между телами, которая частично отменяет потенциал, прибывающий из контакта, и поэтому, передача обвинения становится более трудной, когда разделение обвинения увеличивается. В термодинамическом равновесии уровни Ферми равны (электронная энергия удаления идентична) и между телами есть теперь встроенный электростатический потенциал.

Оригинальное различие в уровнях Ферми, перед контактом, упоминается как эдс.

Потенциал контакта не может вести устойчивый ток через груз приложенным к его терминалам, потому что тот ток включил бы передачу обвинения. Никакой механизм не существует, чтобы продолжить такую передачу и, следовательно, поддержать ток, как только равновесие достигнуто.

Можно было бы спросить, почему потенциал контакта не появляется в законе Кирхгоффа напряжений как один вклад в сумму потенциальных снижений. Обычный ответ – то, что любая схема включает не только особый диод или соединение, но также и все потенциалы контакта из-за проводки и т.д вокруг всей схемы. Сумма всех потенциалов контакта – ноль, и таким образом, они могут быть проигнорированы в законе Кирхгоффа.

Солнечная батарея

Операция солнечной батареи может быть понята от эквивалентной схемы в праве. Свет, если это включает фотоны достаточной энергии (больше, чем запрещенная зона материала), создает мобильные пары электронного отверстия в полупроводнике. Разделение обвинения происходит из-за существующего ранее электрического поля, связанного с p-n соединением в тепловом равновесии (потенциал контакта создает область). Это разделение обвинения между положительными отверстиями и отрицательными электронами через p-n соединение (диод), приводит к передовому напряжению, фото напряжению, между освещенными диодными терминалами. Как был отмечен ранее в секции терминологии, фото напряжение иногда упоминается как фото эдс, вместо того, чтобы различить эффект и причину.

Вызванное светом разделение обвинения создает ток перемены через соединение клетки (то есть, не в направлении, что диод обычно проводит ток), и разделение обвинения вызывает фото напряжение, которое ведет ток через любой приложенный груз. Однако побочный эффект этого напряжения состоит в том, что оно имеет тенденцию отправлять уклону соединение. В достаточно высоко уровнях, этот передовой уклон соединения вызовет передовой ток в диоде, который вычитает из тока, созданного светом. Следовательно, самый большой ток получен при условиях короткого замыкания и обозначен как я (для вызванного светом тока) в эквивалентной схеме.

Приблизительно этот тот же самый ток получен для передовых напряжений до пункта, где диодная проводимость становится значительной.

С этим примечанием отношение текущего напряжения для освещенного диода:

:

где я – ток, поставленный грузу, я – обратный ток насыщенности и m фактор идеальности, два параметра, которые зависят от строительства солнечной батареи и до некоторой степени на само напряжение, и где kT/q – тепловое напряжение (приблизительно 0,026 В при комнатной температуре). Это отношение подготовлено в числе, использующем постоянное значение m = 2. При условиях разомкнутой цепи (то есть, как я → 0), напряжение разомкнутой цепи – напряжение, в котором передовой уклон соединения состоит достаточно в том, что передовой ток полностью уравновешивает фототок. Перестановка уравнения I–V обеспечивает напряжение разомкнутой цепи как:

:

который полезен в указании на логарифмическую зависимость V на вызванный светом ток. Как правило, напряжение разомкнутой цепи не больше, чем приблизительно 0,5 В

Ценность фото напряжения, ведя груз переменная. Как показано в числе, для сопротивления груза R, клетка развивает напряжение между стоимостью короткого замыкания V = 0, я = я и разомкнутая цепь оцениваем V, я = 0, стоимость, данная законом Ома V = я R, где ток я – различие между током короткого замыкания и током, должным отправить уклон соединения, как обозначено эквивалентной схемой (пренебрегающий паразитными сопротивлениями).

В отличие от батареи, на текущих уровнях около I, солнечная батарея действует больше как текущий источник, а не источник напряжения.

Оттянутый ток почти фиксирован по диапазону напряжений груза в одном электроне за переделанный фотон. Квантовая эффективность или вероятность получения электрона фототока за фотон инцидента, зависит не только от самой солнечной батареи, но и от спектра света.

Диод обладает «встроенным потенциалом» из-за разности потенциалов контакта между двумя различными материалами по обе стороны от соединения. Этот встроенный потенциал установлен, когда соединение сформировано как побочный продукт термодинамического равновесия. После того, как установленный, эта разность потенциалов не может вести ток, однако, поскольку соединение груза не опрокидывает это равновесие. Напротив, накопление избыточных электронов в одном регионе и избыточных отверстий в другом из-за освещения приводит к фото напряжению, которое действительно ведет ток, когда груз присоединен к освещенному диоду. Как отмечено выше, это фото напряжение также отправляет уклонам соединение, и так уменьшает существующую ранее область в регионе истощения.

См. также

• Противоэлектродвижущая сила

• Аккумуляторная батарея

• Электрохимическая клетка

• Гальванический элемент

• Гальваническая клетка

• Гальваническая груда

Дополнительные материалы для чтения

• Эндрю Грэй, «Абсолютные Измерения в Электричестве и Магнетизме», Электродвижущая сила. Macmillan and co., 1884.
• Чарльз Альберт Перкинс, «Схемы Электричества и Магнетизма», Измерение Электродвижущей Силы. Henry Holt and co., 1896.
• Джон Ливингстон Ратджерс Морган, «Элементы Физической Химии», Электродвижущая сила. Дж. Вайли, 1899.
• Джордж Ф. Баркер, «На измерении электродвижущей силы». Слушания американского Философского Общества, Удерживаемого в Филадельфии для Продвижения Полезного Знания, американского Философского Общества. 19 января 1883.

• «Abhandlungen zur Thermodynamik, фон Х. Гельмгольц. Hrsg. фон Макс Планк». (TR «Бумаги к термодинамике, на Х. Гельмгольце. Hrsg. Максом Планком».) Лейпциг, В. Энгелман, Оствальда классический автор точного научного ряда. Новое последствие. № 124, 1902.
• Нэбенду С. Чудхери, «Электродвижущие измерения силы на клетках, включающих [бету] – электролит тела глинозема». Техническое примечание НАСА, D-7322.

• Генри С. Кархарт, «Термо электродвижущая сила в гальванических элементах, термо электродвижущая сила между металлом и решением одной из его солей». Нью-Йорк, компания Д. ван Нострэнда, 1920.
• Хейзел Россотти, «Химические применения potentiometry». Лондон, Принстон, Нью-Джерси, Ван Нострэнд, 1969. ISBN 0-442-07048-9//

• Теодор Уильям Ричардс и Густавус Эдвард Бехр младший, «Электродвижущая сила железа при переменных условиях и эффект закрытого водорода». Институт Карнеги Вашингтонской серии публикаций, 1906.//

• Г. В. Бернс, и др., «Температурно-электродвижущие справочные функции силы и столы для определяемых письмом типов термопары, основанных на ЕЕ 90». Гейтерсбург, Мэриленд: американский Отдел Торговли, Национальный институт стандартов и технологий, Вашингтон, Управляющий Докторов, США. G.P.O., 1993.

Внешние ссылки

ru.knowledgr.com

Слободянюк А.И. Физика 10/11.11 — PhysBook

Содержание книги

Предыдующая страница

§11. Постоянный электрический ток

11.11 Электродвижущая сила (ЭДС) и внутреннее сопротивление источника.

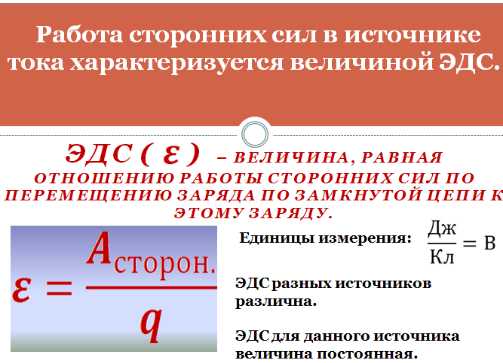

Мы пришли к выводу, что для поддержания постоянного тока в замкнутой цепи, в нее необходимо включить источник тока. Подчеркнем, что задача источника заключается не в том, чтобы поставлять заряды в электрическую цепь (в проводниках этих зарядов достаточно), а в том, чтобы заставлять их двигаться, совершать работу по перемещению зарядов против сил электрического поля. Основной характеристики источника является электродвижущая сила ^[1] (ЭДС) – работа, совершаемая сторонними силами по перемещению единичного положительного заряда

Единицей измерения ЭДС в системе единиц СИ является Вольт. ЭДС источника равна 1 вольт, если он совершает работу 1 Джоуль при перемещении заряда 1 Кулон

Для обозначения источников тока на электрических схемах используется специальное обозначение (рис.295).

Электростатическое поле совершает положительную работу по перемещению положительного заряда в направлении уменьшения потенциала поля. Источник тока проводит разделение электрических зарядов – на одном полюсе накапливаются положительные заряды, на другом отрицательный. Напряженность электрического поля в источнике направлена от положительного полюса к отрицательному, поэтому работа электрического поля по перемещению положительного заряда будет положительной при его движения от «плюса» к «минусу». Работа сторонних сил, наоборот, положительна в том случае, если положительные заряды перемещаются от отрицательного полюса к положительному, то есть от «минуса» к «плюсу».

В этом принципиальное отличие понятий разности потенциалов и ЭДС, о котором всегда необходимо помнить.

Таким образом, электродвижущую силу источника можно считать алгебраической величиной, знак которой («плюс» или «минус») зависит от направления тока. В схеме, показанной на рис. 296, вне источника (во внешней цепи) ток течет ^[2] от «плюса» источника к «минусу», в внутри источника от «минуса» к «плюсу». В этом случае, как сторонние силы источника, так и электростатические силы во внешней цепи совершают положительную работу.

Если на некотором участке электрической цепи помимо электростатических действую и сторонни силы, то над перемещением зарядов «работают» как электростатические, так и сторонние силы. Суммарная работа электростатических и сторонних сил по перемещению единичного положительного заряда называется электрическим напряжением на участке цепи

В том случае, когда сторонние силы отсутствуют, электрическое напряжение совпадает с разностью потенциалов электрического поля.

Поясним определение напряжения и знака ЭДС на простом примере. Пусть на участке цепи, по которому протекает электрический ток, имеются источник сторонних сил и резистор (рис. 297). Для определенности будем считать, что φ₀ > φ₁, то есть электрический ток направлен от точки 0 к точке 1. При подключении источника, как показано на рис. 297а, Сторонние силы источника совершают положительную работу, поэтому соотношение (2) в этом случае может быть записано в виде

При обратном включении источника (рис. 297б) внутри него заряды движутся против сторонних сил, поэтому работа последних отрицательна. Фактически силы внешнего электрического поля преодолевают сторонние силы. Следовательно, в этом случае рассматриваемое соотношение (2) имеет вид

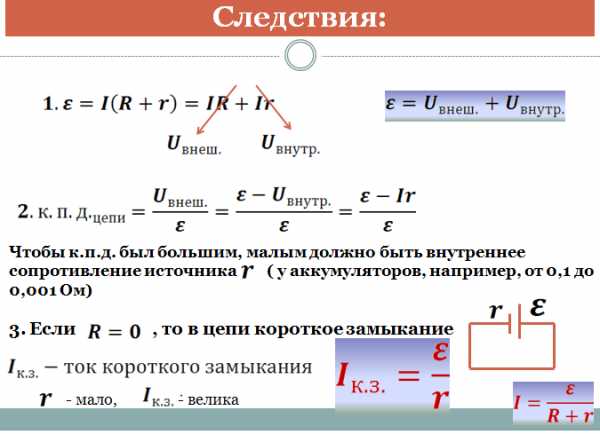

Для протекания электрического тока по участку цепи, обладающему электрическим сопротивлением, необходимо совершать работу, по преодолению сил сопротивления. Для единичного положительного заряда эта работа, согласно закону Ома, равна произведению \(IR = U\) которое, естественно совпадает с напряжением на данном участке.

Заряженные частицы (как электроны, так и ионы) внутри источника движутся в некоторой окружающей среде, поэтому со стороны среду на них также действуют тормозящие силы, которые также необходимо преодолевать. Заряженные частицы преодолевают силы сопротивления благодаря действию сторонних сил (если ток в источнике направлен от «плюса» к «минусу») либо благодаря электростатическим силам (если ток направлен от «минуса» к «плюсу»). Очевидно, что работа по преодолению этих сил не зависит от направления движения, так как силы сопротивления всегда направлены в сторону, противоположную скорости движения частиц. Так как силы сопротивления пропорциональны средней скорости движения частиц, то работа по их преодолению пропорциональна скорости движения, следовательно, силе тока силе. Таким образом, мы можем ввести еще характеристику источника – его внутренне сопротивление r, аналогично обычному электрическому сопротивлению. Работа по преодолению сил сопротивления при перемещении единичного положительного заряда между полюсами источника равна \(~\frac{A}{q} = Ir\) . Еще раз подчеркнем, эта работа не зависит от направления тока в источнике.

Примечания

1. ↑ Название этой физической величины неудачно – так электродвижущая сила является работой, а не силой в обычном механическом понимании. Но этот термин настолько устоялся, что изменять его не «в наших силах». К слову, сила тока то же не является механической силой! Не говоря уж о таких понятиях «сила духа», «сила воли», «божественная сила» и т.д.
2. ↑ Напомним, за направление движения электрического тока принято направление движения положительных зарядов.
