Эдс тока – Постоянный электрический ток. ЭДС источника тока и внутреннее сопротивление источника тока :: SYL.ru

Что такое ЭДС источника тока?

Если замкнуть между собой полюса заряженного конденсатора, то под влиянием электростатического поля, накопленного между его обкладками, во внешней цепи конденсатора в направлении от положительного полюса к отрицательному начинается движение носителей заряда – электронов.

Однако в процессе разряда конденсатора электрическое поле, действующее на движущиеся заряженные частицы, быстро ослабевает до полного исчезновения. Поэтому возникшее в цепи разряда протекание электрического тока имеет кратковременный характер и процесс быстро затухает.

Для длительного поддержания тока в проводящей цепи используются устройства, неточно называемые в быту источниками тока (в строго физическом смысле это не так). Чаще всего такими источниками служат химические батареи.

Вследствие происходящих в них электрохимических процессов на их клеммах происходит накопление разноименных электрических зарядов. Силы не электростатической природы, под действием которых осуществляется подобное распределение зарядов, называют сторонними силами.

Уяснить природу понятия ЭДС источника тока поможет рассмотрение следующего примера.

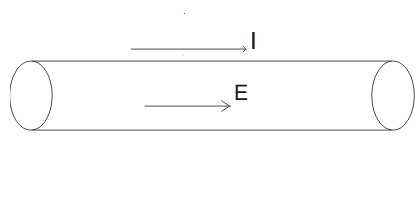

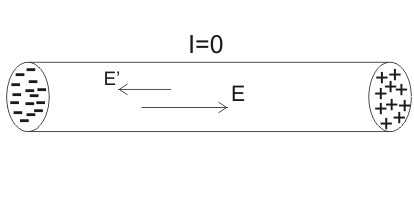

Представим себе проводник, находящийся в электрическом поле, как показано ниже на рисунке, то есть таким образом, что внутри него также существует электрическое поле.

Известно, что под воздействием этого поля в проводнике начинает протекать электрический ток. Теперь возникает вопрос о том, что происходит с носителями заряда, когда они достигают конца проводника, и будет ли этот ток оставаться неизменным с течением времени.

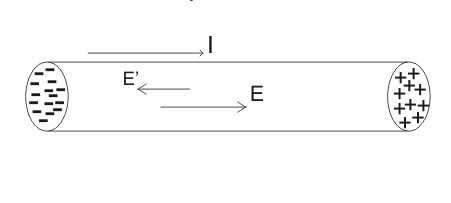

Мы можем легко сделать вывод, что при разомкной цепи в результате влияния электрического поля заряды будут накапливаться на концах проводника. В связи с этим электрический ток не будет оставаться постоянным и движение электронов в проводнике будет очень кратковременным, как показано ниже на рисунке.

Таким образом, для того, чтобы поддерживать в проводящей цепи постоянное протекание тока, эта цепь должна быть замкнута, т.е. иметь форму петли. Однако для поддержания тока даже это условие не является достаточным, так как заряд всегда движется в сторону меньшего потенциала, а электрическое поле всегда делает положительную работу над зарядом.

Теперь после путешествия по замкнутой цепи, когда заряд возвращается к исходной точке, где он начал свой путь, потенциал в этой точке должен быть таким же, каким он был в начале движения. Однако протекание тока всегда связано с потерей потенциальной энергии.

Следовательно, нам необходим некий внешний источник в цепи, на клеммах которого поддерживается разность потенциалов, увеличивающая энергию движения электрических зарядов.

Такой источник позволяет осуществить путешествие заряда от более низкого потенциала к более высокому в направлении, противоположном движению электронов под действием электростатической силы, пытающейся протолкнуть заряд от более высокого потенциала к более низкому.

Эту силу, заставляющую заряд двигаться от более низкого к более высокому потенциалу, принято называть электродвижущей силой. ЭДС источника тока – это физический параметр, который характеризует работу, затраченную на перемещение зарядов внутри источника сторонними силами.

В качестве устройств, обеспечивающих ЭДС источника тока, как уже упоминалось, используются аккумуляторы, а также генераторы, термоэлементы и т.д.

Теперь мы знаем, что элемент питания за счет своей внутренней ЭДС обеспечивает разность потенциалов между выводами источника, способствуя непрерывному перемещению электронов в направлении, противоположном действию электростатической силы.

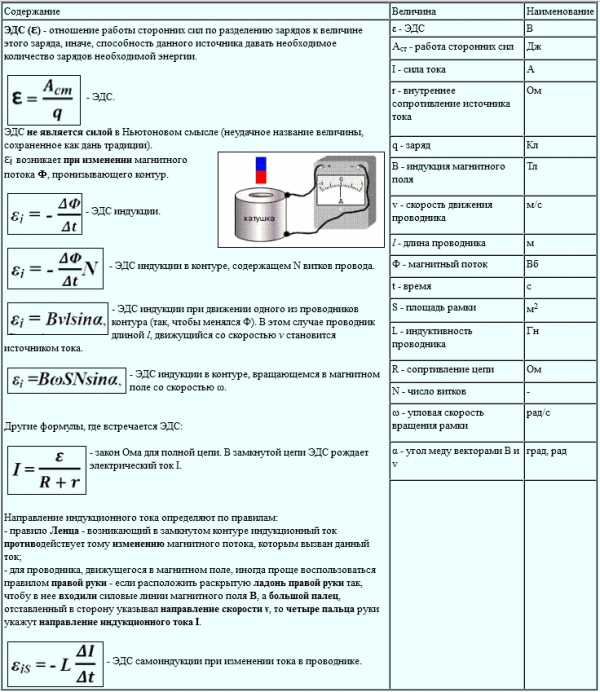

ЭДС источника тока, формула которой приведена ниже, как и разность потенциалов выражается в вольтах :

E = Aст/Δq,

где А

ст – работа сторонних сил, Δq – заряд, перемещенный внутри источника.

fb.ru

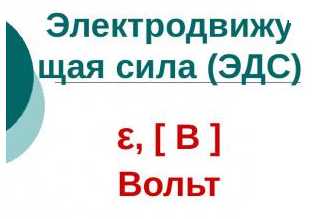

ЭДС

ЭДС расшифровывается как электродвижущая сила или физическое значение, которое характеризует работу посторонних сил в блоках неизменного либо переменного токов. При закрытом проводном контуре равняется действию работы данных сил при перемещении одиночного заряда с плюсовым значением, по всему контуру. Обозначая напряжение поля посторонних сил с помощью электродвижущей силы, получается что эдс неизвестна в закрытом контуре L равняется.

Допустимые силы электростатического поля постоянно не смогут держать одно напряжение в цепи, потому что работая по закрытому пути, данные силы равны нулю. А когда ток проходит через проводники, то данную работу сопровождает выделение энергии и нагревание проводников. Посторонние силы заставляют двигаться заряженные частицы в генераторе, гальванических элементах, аккумуляторах и всевозможных источниках. При чем возникновение посторонних сил различное. К примеру: В генераторе используются от вихревого электрического поля, которые возникают от изменения магнитного поля; У гальванических элементов и аккумуляторов используются химические силы.

Эдс источника тока зависит от напряжения в местах зажимов если цепь разомкнута. По закону Ома сила тока цепи с заданным сопротивлением также находит эдс. Единица измерения Вольт.


Эдс индукции это своего рода явление которое обусловлено изменением магнитного поля в замкнутом пространстве. Находится по формуле:

в которой: Ф – магнитное поле в закрытом пространстве S, закрытую контуром. При этом знак минус служит для неизменности магнитного поля благодаря индукции электродвижущей силы.

Электродвижущая сила это описание закрытого контура, невозможно точно показать её точку пребывания. Но практически всегда эдс считают приблизительно сосредоточенной в некоторых устройствах либо элементов цепи. При этом её называют описанием данного устройства, определяя как потенциальную разность в его разомкнутых полюсах.

Такие устройства разделяют на несколько видов зависящих от типа преобразования:

Химические – это аккумуляторы, ванны, гальванические батареи;
Электромагнитные – это электродвижущая сила электромагнитной индукции, которая бывает в трансформаторах, динамо-машинах, электромоторах, дросселях;

Фотоэлектрические – это внешние или внутренние фотоэффекты;
Электростатические – это возникающее напряжение в механическом трении электрофорных машин или как пример грозовые облака.
Пьезоэлектрические – это сдавливание либо растяжение пьезэлектрических датчиков.
Так же существуют термоионные и термоэлектрические эдс.


Если материал был полезен, вы можете отправить донат или поделиться данным материалом в социальных сетях:

reshit.ru

Что такое электродвижущая сила

В данной работе мы поговорим о том, что же такое электродвижущая сила источника тока и какова ее взаимосвязь с другими параметрами электрической цепи. Сразу отметим, несмотря на то, что в повседневной жизни мы все успешно используем электрические приборы, многие законы были выведены опытным путем и приняты за аксиому. Это одна из причин излишнего усложнения определений. К сожалению, даже электродвижущая сила, эта основа электротехники, освещается так, что человеку, незнакомому с электричеством, понять что-либо довольно сложно. Объясним этот вопрос с помощью понятных каждому терминов и примеров.

Направленное движение заряженных частиц в проводнике носит название «электрический ток». Как известно, все предметы нашего материального мира состоят из атомов. Для упрощения понимания можно считать, что каждый атом представлен в виде уменьшенной в миллионы раз модели солнечной системы: в центре расположено ядро, а на разном удалении от него по круговым орбитам вращаются электроны.

Посредством какого-либо внешнего воздействия в проводнике, образующем замкнутый контур, создается электродвижущая сила и возникает электрический ток. Воздействие «выбивает» валентные электроны с их орбит в атомах, поэтому образуются свободные электроны и положительно заряженные ионы.

Электродвижущая сила необходима для того, чтобы «заставить» заряды постоянно двигаться по проводнику и элементам цепи в определенном направлении. Без нее ток практически мгновенно угасает. Разобраться в том, что же такое электродвижущая сила, позволит сравнение электричества с водой. Прямой участок трубы – это проводник. Двумя своими сторонами она выходит в водоемы. До тех пор, пока уровни воды в водоемах равны и отсутствует уклон, жидкость, находящаяся в трубе, неподвижна.

Очевидно, заставить ее двигаться можно тремя способами: создать перепад высот (уклоном или количеством жидкости в водоемах) или принудительно прокачивать. Важный момент: если говорить о перепаде высот (разности потенциалов), то подразумевается напряжение. Для ЭДС же движение «принудительно», так как сторонние силы, оказывающие воздействие, непотенциальны.

Любой источник электрического тока обладает ЭДС – той самой силой, которая поддерживает движение заряженных частиц (в приведенной аналогии заставляет воду двигаться). Измеряется в вольтах. Название говорит само за себя: ЭДС характеризует работу приложенных к участку цепи сторонних сил, выполняющих перемещение каждого единичного заряда от одного полюса к другому (между клеммами). Она численно равна отношению работы приложенных сторонних сил к величине перемещаемого заряда.

Косвенно необходимость в источнике ЭДС можно вывести из закона сохранения энергии и свойств проводника с током. В замкнутой цепи работа поля по перемещению зарядов равна нулю. Однако проводник нагревается (причем тем сильнее, чем больший ток по нему проходит в единицу времени). Вывод: в цепи должна присутствовать доля сторонней энергии. Указанные сторонние силы – это магнитное поле в генераторах, постоянно возбуждающее электроны; энергия химических реакций в батареях.

Электродвижущая сила индукции была впервые обнаружена экспериментальным путем в 1831 году физиком Фарадеем. Он установил, что в проводнике, пронизываемом линиями напряженности изменяющегося магнитного поля, возникает электрический ток. Воздействие поля сообщает внешним электронам в атомах недостающую им энергию, в результате чего они отрываются и начинают двигаться (появляется ток). Конечно, непосредственного движения частиц не существует (как тут не вспомнить об относительности аксиом электротехники). Скорее, имеет место обмен частицами между ближайшими атомами.

Развиваемая электродвижущая сила – это внутренняя характеристика любого источника питания.

fb.ru

Электродвижущая сила – Gpedia, Your Encyclopedia

Электродвижущая сила (ЭДС) — скалярная физическая величина, характеризующая работу сторонних сил, то есть любых сил неэлектрического происхождения, действующих в квазистационарных цепях постоянного или переменного тока. В замкнутом проводящем контуре ЭДС равна работе этих сил по перемещению единичного положительного заряда вдоль всего контура[1][2].

По аналогии с напряжённостью электрического поля вводят понятие напряжённость сторонних сил E→ex{\displaystyle {\vec {E}}_{ex}}, под которой понимают векторную физическую величину, равную отношению сторонней силы, действующей на пробный электрический заряд к величине этого заряда. Тогда в замкнутом контуре L{\displaystyle L} ЭДС будет равна:

E=∮L⁡E→ex⋅dl→,{\displaystyle {\mathcal {E}}=\oint \limits _{L}{\vec {E}}_{ex}\cdot {\vec {dl}},}

где dl→{\displaystyle {\vec {dl}}} — элемент контура.

ЭДС так же, как и напряжение, в Международной системе единиц (СИ) измеряется в вольтах. Можно говорить об электродвижущей силе на любом участке цепи. Это удельная работа сторонних сил не во всем контуре, а только на данном участке. ЭДС гальванического элемента есть работа сторонних сил при перемещении единичного положительного заряда внутри элемента от одного полюса к другому. Работа сторонних сил не может быть выражена через разность потенциалов, так как сторонние силы непотенциальны и их работа зависит от формы траектории. Так, например, работа сторонних сил при перемещении заряда между клеммами источника тока вне самого́ источника равна нулю.

ЭДС и закон Ома

Электродвижущая сила источника связана с электрическим током, протекающим в цепи, соотношениями закона Ома. Закон Ома для неоднородного участка цепи имеет вид[1]:

φ1−φ2+E=IR,{\displaystyle \varphi _{1}-\varphi _{2}+{\mathcal {E}}=IR,}

где φ1−φ2{\displaystyle \varphi _{1}-\varphi _{2}} — разность между значениями потенциала в начале и в конце участка цепи, I{\displaystyle I} — сила тока, текущего по участку, а R{\displaystyle R} — сопротивление участка.

Если точки 1 и 2 совпадают (цепь замкнута), то φ1−φ2=0{\displaystyle \varphi _{1}-\varphi _{2}=0} и предыдущая формула переходит в формулу закона Ома для замкнутой цепи[1]:

E=IR,{\displaystyle {\mathcal {E}}=IR,}

где теперь R{\displaystyle R} — полное сопротивление всей цепи.

В общем случае полное сопротивление цепи складывается из сопротивления внешнего по отношению к источнику тока участка цепи (Re{\displaystyle R_{e}}) и внутреннего сопротивления самого́ источника тока (r{\displaystyle r}). С учётом этого следует:

E=IRe+Ir.{\displaystyle {\mathcal {E}}=IR_{e}+Ir.}

ЭДС источника тока

Если на участке цепи не действуют сторонние силы (однородный участок цепи) и, значит, источника тока на нём нет, то, как это следует из закона Ома для неоднородного участка цепи, выполняется:

φ1−φ2=IR.{\displaystyle \varphi _{1}-\varphi _{2}=IR.}

Значит, если в качестве точки 1 выбрать анод источника, а в качестве точки 2 — его катод, то для разности между потенциалами анода φa{\displaystyle \varphi _{a}} и катода φk{\displaystyle \varphi _{k}} можно записать:

φa−φk=IRe,{\displaystyle \varphi _{a}-\varphi _{k}=IR_{e},}

где как и ранее Re{\displaystyle R_{e}} — сопротивление внешнего участка цепи.

Из этого соотношения и закона Ома для замкнутой цепи, записанного в виде E=IRe+Ir{\displaystyle {\mathcal {E}}=IR_{e}+Ir} нетрудно получить

φa−φkE=ReRe+r{\displaystyle {\frac {\varphi _{a}-\varphi _{k}}{\mathcal {E}}}={\frac {R_{e}}{R_{e}+r}}} и затем φa−φk=ReRe+rE.{\displaystyle \varphi _{a}-\varphi _{k}={\frac {R_{e}}{R_{e}+r}}{\mathcal {E}}.}

Из полученного соотношения следуют два вывода:

  1. Во всех случаях, когда по цепи течёт ток, разность потенциалов между клеммами источника тока φa−φk{\displaystyle \varphi _{a}-\varphi _{k}} меньше, чем ЭДС источника.
  2. В предельном случае, когда Re{\displaystyle R_{e}} бесконечно (цепь разорвана), выполняется E=φa−φk.{\displaystyle {\mathcal {E}}=\varphi _{a}-\varphi _{k}.}

Таким образом, ЭДС источника тока равна разности потенциалов между его клеммами в состоянии, когда источник отключён от цепи[1].

ЭДС индукции

Причиной возникновения электродвижущей силы в замкнутом контуре может стать изменение потока магнитного поля, пронизывающего поверхность, ограниченную данным контуром. Это явление называется электромагнитной индукцией. Величина ЭДС индукции в контуре определяется выражением

E=−dΦdt,{\displaystyle {\mathcal {E}}=-{\frac {d\Phi }{dt}},}

где Φ{\displaystyle \Phi } — поток магнитного поля через замкнутую поверхность, ограниченную контуром. Знак «−» перед выражением показывает, что индукционный ток, созданный ЭДС индукции, препятствует изменению магнитного потока в контуре (см. правило Ленца). В свою очередь причиной изменения магнитного потока может быть как изменение магнитного поля, так и движение контура в целом или его отдельных частей.

Неэлектрический характер ЭДС

Внутри источника ЭДС ток течёт в направлении, противоположном нормальному. Это невозможно без дополнительной силы неэлектрической природы, преодолевающей силу электрического отталкивания

Как показано на рисунке, электрический ток, нормальное направление которого — от «плюса» к «минусу», внутри источника ЭДС (например, внутри гальванического элемента) течёт в противоположном направлении. Направление от «плюса» к «минусу» совпадает с направлением электрической силы, действующей на положительные заряды. Поэтому для того, чтобы заставить ток течь в противоположном направлении, необходима дополнительная сила неэлектрической природы (центробежная сила, сила Лоренца, силы химической природы) которая бы преодолевала электрическую силу.

Сторонние силы

Сторонними силами называются силы, вызывающие перемещение электрических зарядов внутри источника постоянного тока против направления действия сил электростатического поля. Например, в гальваническом элементе или аккумуляторе сторонние силы возникают в результате электрохимических процессов, происходящих на границе соприкосновения электрода с электролитом; в электрическом генераторе постоянного тока сторонней силой является сила Лоренца[3].

См. также

Примечания

www.gpedia.com

Постоянный электрический ток. ЭДС источника тока и внутреннее сопротивление источника тока :: SYL.ru

В век электричества, наверное, нет такого человека, что не знал бы о существовании электрического тока. Но мало кто помнит из школьного курса физики больше, чем название величин: сила тока, напряжение, сопротивление, закон Ома. И лишь очень немногие помнят, в чём заключается смысл этих слов.

В этой статье мы обсудим, как появляется электрический ток, как он передаётся по цепи и как использовать эту величину в расчётах. Но перед тем как перейти к основной части, обратимся к истории открытия электрического тока и его источников, а также определению того, чем является электродвижущая сила.

История

Электричество как источник энергии было известно ещё с древних времён, ведь сама природа генерирует его в огромных объёмах. Яркий пример – молния или электрический скат. Несмотря на такую близость к человеку, обуздать эту энергию удалось лишь в середине семнадцатого века: Отто фон Герике, бургомистр из Магдебурга, создал машину, позволяющую генерировать электростатический заряд. В середине восемнадцатого века Питер фон Мушенбрук – учёный из Голландии – создаёт первый в мире электрический конденсатор, названный Лейденской банкой в честь университета, где он работал.

Пожалуй, отсчёт эпохи настоящих открытий, посвящённых электричеству, принято начинать с работ Луиджи Гальвани и Алессандро Вольта, изучивших соответственно электрические токи в мышцах и возникновение тока в так называемых гальванических элементах. Дальнейшие исследования открыли нам глаза на связь электричества и магнетизма, а также на несколько очень полезных явлений (таких как электромагнитная индукция), без которых сегодня невозможно представить нашу жизнь.

Но мы не будем углубляться в магнитные явления и остановимся только на электрических. Итак, разберём, как же возникает электричество в гальванических элементах и что это вообще такое.

Что такое гальванический элемент?

Можно сказать, что это источник тока, производящий электроэнергию за счёт химических реакций, происходящих между его компонентами. Самый простой гальванический элемент был изобретён Алессандро Вольтом и назван в его честь вольтовым столбом. Он состоит из нескольких слоёв, чередующихся между собой: медная пластина, проводящая прокладка (в домашнем варианте конструкции используется вата, смоченная солёной водой) и цинковая пластина.

Какие реакции протекают в нём?

Рассмотрим подробнее процессы, позволяющие нам получить электричество с помощью гальванического элемента. Таких превращений всего два: окисление и восстановление. При окислении одного элемента, восстановителя, происходит отдача им электронов другому элементу – окислителю. Окислитель, в свою очередь, восстанавливается, принимая электроны. Таким образом происходит движение заряженных частиц от одной пластины к другой, а это, как известно, и называется электрическим током.

А сейчас плавно перейдём к основной теме этой статьи – ЭДС источника тока. И для начала рассмотрим, что же представляет собой эта электродвижущая сила (ЭДС).

Что такое ЭДС?

Эту величину можно представить как работу сил (именно “работу”), совершаемую при перемещении заряда по замкнутой электрической цепи. Очень часто ещё делают уточнения, что заряд должен обязательно быть положительным и единичным. И это существенное дополнение, так как только при этих условиях можно считать электродвижущую силу точной измеримой величиной. Кстати, измеряется она в тех же единицах, что и напряжение: в вольтах (В).

ЭДС источника тока

Как известно, каждый аккумулятор или батарейка обладают своим значением сопротивления, которое они способны выдавать. Это значение, ЭДС источника тока, показывает, какую работу производят внешние силы для перемещения заряда по цепи, в которую включена батарейка или аккумулятор.

Уточнить стоит также и то, какой вид тока производит источник: постоянный, переменный или импульсный. Гальванические элементы, в том числе аккумуляторы и батарейки, производят всегда только постоянный электрический ток. ЭДС источника тока в таком случае будет равна по модулю выходному напряжению на контактах источника.

Сейчас пришла пора разобраться, для чего такая величина, как ЭДС, нужна вообще, как её использовать при расчётах других величин электрической цепи.

Формула ЭДС

Мы уже выяснили, что ЭДС источника тока равна работе сторонних сил по перемещению заряда. Для большей наглядности мы решили записать формулу этой величины: E=Aсторонних сил/q, где A – работа, а q – заряд, над которым была совершена работа. Обратите внимание, что берётся общий заряд, а не единичный. Делается это потому, что мы считаем работу сил по перемещению всех зарядов в проводнике. И это отношение работы к заряду всегда будет постоянным для данного источника, так как какое количество заряженных частиц ни бери, удельная величина работы на каждый из них будет одинаковой.

Как видите, формула электродвижущей силы не так сложна и состоит всего из двух величин. Пришла пора перейти к одному из главных вопросов, вытекающих из этой статьи.

Зачем нужна ЭДС?

Уже было сказано, что ЭДС и напряжение – величины, фактически, одинаковые. Если мы знаем значения ЭДС и внутреннее сопротивление источника тока, то несложно будет подставить их в закон Ома для полной цепи, который выглядит следующим образом: I=e/(R+r), где I – сила тока, e – ЭДС, R – сопротивление цепи, r – внутреннее сопротивление источника тока. Отсюда мы можем находить две характеристики цепи: I и R. Следует обратить внимание, что все эти рассуждения и формулы справедливы лишь для цепи постоянного тока. В случае с переменным формулы будут совсем другие, так как он подчиняется своим колебательным законам.

Но всё же остаётся непонятным, какое применение имеет ЭДС источника тока. В цепи, как правило, очень много элементов, выполняющих свою функцию. В любом телефоне стоит плата, представляющая также не что иное, как электрическую цепь. А каждой такой схеме для работы требуется источник тока. И очень важно, чтобы его ЭДС подходила по параметрам для всех элементов цепи. Иначе схема либо перестанет работать, либо сгорит из-за высокого напряжения внутри неё.

Заключение

Думаем, для многих эта статья оказалась полезной. Ведь в современном мире очень важно знать как можно больше о том, что нас окружает. В том числе существенны знания о природе электрического тока и его поведении внутри цепей. И если вы думаете, что такая вещь, как электрическая цепь, применяется только в лабораториях и вы далеки от этого, то вы сильно ошибаетесь: все приборы, потребляющие электроэнергию, на самом деле состоят из цепей. И у каждой из них есть свой источник тока, создающий ЭДС.

www.syl.ru

Электродвижущая сила эдс источника тока

Пришло время для осознания всех процессов в электроустановках, с точки зрения великих учёных. Всё будет понятно, переживать не стоит. Электродвижущая сила эдс источника тока.


Это понятие, точнее величина, принадлежит предмету физике, она характеризует сторонние силы, в источниках тока, которые действуют, исключительно в замкнутой цепи. Она ровняется работе этих сил, по перемещению одного единичного, положительного заряда, по всей цепи.
В нескольких простых словах, эта бешеная сила, которая толкает ток по проводнику.

Давайте немного подробнее, об этом я разъясню.
К примеру, возьмем любой источник тока, это всё то, что вырабатывает электрическую энергию. Генератор на электрических станциях, аккумулятор от планшетного компьютера или переносные солнечные батареи. На зажимах, он создаёт напряжение. Получается, что во всей цепи, появляется электрическое поле, которое управляет порядочным движением частиц, электрическим током.

Есть у электродвижущей силы (ЭДС) источника тока, и некоторые сложности в процессе работы. Это сопротивление проводов, источника тока, непрерывно расходует энергию, на преодоление этого сопротивления. При этом, при протекании электрического тока по проводу, происходит его нагревание, на что, ещё тратится силы.

Электродвижущая сила (ЭДС) источника тока, выражается в вольтах, как и напряжение, в принципе это, одно и то же. Измерить можно, эту величину, с помощью вольтметра, современное название – мультиметр. Инструкция пользования мультиметром.

energytik.net

Электродвижущая сила — Википедия РУ

Электродвижущая сила (ЭДС) — скалярная физическая величина, характеризующая работу сторонних сил, то есть любых сил неэлектрического происхождения, действующих в квазистационарных цепях постоянного или переменного тока. В замкнутом проводящем контуре ЭДС равна работе этих сил по перемещению единичного положительного заряда вдоль всего контура[1][2].

По аналогии с напряжённостью электрического поля вводят понятие напряжённость сторонних сил E→ex{\displaystyle {\vec {E}}_{ex}}, под которой понимают векторную физическую величину, равную отношению сторонней силы, действующей на пробный электрический заряд к величине этого заряда. Тогда в замкнутом контуре L{\displaystyle L} ЭДС будет равна:

E=∮L⁡E→ex⋅dl→,{\displaystyle {\mathcal {E}}=\oint \limits _{L}{\vec {E}}_{ex}\cdot {\vec {dl}},}

где dl→{\displaystyle {\vec {dl}}} — элемент контура.

ЭДС так же, как и напряжение, в Международной системе единиц (СИ) измеряется в вольтах. Можно говорить об электродвижущей силе на любом участке цепи. Это удельная работа сторонних сил не во всем контуре, а только на данном участке. ЭДС гальванического элемента есть работа сторонних сил при перемещении единичного положительного заряда внутри элемента от одного полюса к другому. Работа сторонних сил не может быть выражена через разность потенциалов, так как сторонние силы непотенциальны и их работа зависит от формы траектории. Так, например, работа сторонних сил при перемещении заряда между клеммами источника тока вне самого́ источника равна нулю.

ЭДС и закон Ома

Электродвижущая сила источника связана с электрическим током, протекающим в цепи, соотношениями закона Ома. Закон Ома для неоднородного участка цепи имеет вид[1]:

φ1−φ2+E=IR,{\displaystyle \varphi _{1}-\varphi _{2}+{\mathcal {E}}=IR,}

где φ1−φ2{\displaystyle \varphi _{1}-\varphi _{2}}  — разность между значениями потенциала в начале и в конце участка цепи, I{\displaystyle I}  — сила тока, текущего по участку, а R{\displaystyle R}  — сопротивление участка.

Если точки 1 и 2 совпадают (цепь замкнута), то φ1−φ2=0{\displaystyle \varphi _{1}-\varphi _{2}=0}  и предыдущая формула переходит в формулу закона Ома для замкнутой цепи[1]:

E=IR,{\displaystyle {\mathcal {E}}=IR,}

где теперь R{\displaystyle R}  — полное сопротивление всей цепи.

В общем случае полное сопротивление цепи складывается из сопротивления внешнего по отношению к источнику тока участка цепи (Re{\displaystyle R_{e}} ) и внутреннего сопротивления самого́ источника тока (r{\displaystyle r} ). С учётом этого следует:

E=IRe+Ir.{\displaystyle {\mathcal {E}}=IR_{e}+Ir.}

ЭДС источника тока

Если на участке цепи не действуют сторонние силы (однородный участок цепи) и, значит, источника тока на нём нет, то, как это следует из закона Ома для неоднородного участка цепи, выполняется:

φ1−φ2=IR.{\displaystyle \varphi _{1}-\varphi _{2}=IR.}

Значит, если в качестве точки 1 выбрать анод источника, а в качестве точки 2 — его катод, то для разности между потенциалами анода φa{\displaystyle \varphi _{a}}  и катода φk{\displaystyle \varphi _{k}}  можно записать:

φa−φk=IRe,{\displaystyle \varphi _{a}-\varphi _{k}=IR_{e},}

где как и ранее Re{\displaystyle R_{e}}  — сопротивление внешнего участка цепи.

Из этого соотношения и закона Ома для замкнутой цепи, записанного в виде E=IRe+Ir{\displaystyle {\mathcal {E}}=IR_{e}+Ir}  нетрудно получить

φa−φkE=ReRe+r{\displaystyle {\frac {\varphi _{a}-\varphi _{k}}{\mathcal {E}}}={\frac {R_{e}}{R_{e}+r}}}  и затем φa−φk=ReRe+rE.{\displaystyle \varphi _{a}-\varphi _{k}={\frac {R_{e}}{R_{e}+r}}{\mathcal {E}}.}

Из полученного соотношения следуют два вывода:

  1. Во всех случаях, когда по цепи течёт ток, разность потенциалов между клеммами источника тока φa−φk{\displaystyle \varphi _{a}-\varphi _{k}}  меньше, чем ЭДС источника.
  2. В предельном случае, когда Re{\displaystyle R_{e}}  бесконечно (цепь разорвана), выполняется E=φa−φk.{\displaystyle {\mathcal {E}}=\varphi _{a}-\varphi _{k}.}

Таким образом, ЭДС источника тока равна разности потенциалов между его клеммами в состоянии, когда источник отключён от цепи[1].

ЭДС индукции

Причиной возникновения электродвижущей силы в замкнутом контуре может стать изменение потока магнитного поля, пронизывающего поверхность, ограниченную данным контуром. Это явление называется электромагнитной индукцией. Величина ЭДС индукции в контуре определяется выражением

E=−dΦdt,{\displaystyle {\mathcal {E}}=-{\frac {d\Phi }{dt}},}

где Φ{\displaystyle \Phi }  — поток магнитного поля через замкнутую поверхность, ограниченную контуром. Знак «−» перед выражением показывает, что индукционный ток, созданный ЭДС индукции, препятствует изменению магнитного потока в контуре (см. правило Ленца). В свою очередь причиной изменения магнитного потока может быть как изменение магнитного поля, так и движение контура в целом или его отдельных частей.

Неэлектрический характер ЭДС

  Внутри источника ЭДС ток течёт в направлении, противоположном нормальному. Это невозможно без дополнительной силы неэлектрической природы, преодолевающей силу электрического отталкивания

Как показано на рисунке, электрический ток, нормальное направление которого — от «плюса» к «минусу», внутри источника ЭДС (например, внутри гальванического элемента) течёт в противоположном направлении. Направление от «плюса» к «минусу» совпадает с направлением электрической силы, действующей на положительные заряды. Поэтому для того, чтобы заставить ток течь в противоположном направлении, необходима дополнительная сила неэлектрической природы (центробежная сила, сила Лоренца, силы химической природы) которая бы преодолевала электрическую силу.

Сторонние силы

Сторонними силами называются силы, вызывающие перемещение электрических зарядов внутри источника постоянного тока против направления действия сил электростатического поля. Например, в гальваническом элементе или аккумуляторе сторонние силы возникают в результате электрохимических процессов, происходящих на границе соприкосновения электрода с электролитом; в электрическом генераторе постоянного тока сторонней силой является сила Лоренца[3].

См. также

Примечания

http-wikipediya.ru
