Электрическая цепь: состав и элементы
Электрическая цепь – набор разнородных элементов, соединенных проводниками, предназначенный для протекания тока. Ассортимент составляющих широкий. Элементы выпускают линейные, нелинейные, активные, пассивные. Классификация бессильна охватить возможные случаи.
Состав электрической цепи
Электрическая цепь включает (в общем случае): источник питания, рубильник (выключатель), соединительные провода, потребителей. Обязательно сформируйте замкнутый контур. В противном случае по цепи не сможет течь ток. Электрическими не принято называть контуры заземления, зануления. Однако по сути считаются таковыми, иногда здесь течет ток. Замыкание контура при заземлении, занулении обеспечивается посредством грунта.
Источники питания. Внутренняя, внешняя электрическая цепь
Для образования упорядоченного движения носителей заряда, формирующего ток, потрудитесь создать разность потенциалов на концах участка. Достигается подключением источника питания, который в физике принято называть внутренней электрической цепью. В противовес прочим элементам, составляющим внешнюю. В источнике питания заряды движутся против направления поля. Достигается приложением сторонних сил:
- Обмотка генератора.
- Гальванический источник питания (батарейка).
- Выход трансформатора.
Напряжение, формируемое на концах участка электрической цепи, бывает переменным, постоянным. Сообразно в технике принято контуры делить соответствующим образом. Электрическая цепь предназначена для протекания постоянного, переменного тока. Упрощенное понимание, закон изменения упорядоченного движения носителей заряда воспринимается сложным. С трудом понимаем, переменный в цепи ток или постоянный.
Помимо упорядоченного движения носители характеризуются хаотичным тепловым движением. Скорость (интенсивность) определена температурой, родом материала, некоторыми другими факторами. В образовании электрического тока вид движения участия фактически не принимает.
Род тока определен источником, характером внешней электрической цепи. Гальванический элемент дает постоянное напряжение, обмотки (трансформаторы, генераторы) – переменное. Связано с протекающими в источнике питания процессами.
Сторонние силы, обеспечивающие движения зарядов, называют электродвижущими. Численно ЭДС характеризуется работой, совершаемой генератором для перемещения единичного заряда. Измеряется вольтами. На практике для расчета цепей удобно делить источники питания двумя классами:
- Источники напряжения (ЭДС).
- Источники тока.
В действительности неизвестны, имитацию пытаются создать практики. В розетке ожидаем увидеть 230 вольт (220 вольт по старым нормативам). Причем ГОСТ 13109 однозначно устанавливает пределы отклонения параметров от нормы. В быту пользуемся источником напряжения. Параметр нормируется. Величина тока не играет значения. Напряжение подстанции круглые сутки стремятся сделать постоянным вне зависимости от текущего запроса потребителей.
В противовес источник тока поддерживает заданный закон упорядоченного движения носителей заряда. Значение напряжения роли не играет. Ярким примером подобного рода устройств выступает сварочный аппарат на базе инвертора. Каждый знает: диаметр электрода прочно связан с толщиной металла, прочими факторами. Чтобы процесс сварки шел правильно, приходится с высокой степенью постоянства поддерживать ток. Задачу решает электронный блок на основе инвертора.
Ток, напряжение бывают постоянными, переменными. Закон изменения параметра роли не играет. Неважно, подключать ли электрическую цепь к источнику постоянного, переменного напряжения. Однако важно выдержать правильный размер параметра. К примеру, действующее значение ЭДС.
Элементы цепи
Выключатель
Рубильник позволит присоединить источник питания к проводам, потребителю. Каждый (за редким исключением) пользовался настенным выключателем. При замыкании-размыкании электрической цепи возникает искра. Объясняется наличием сопротивления емкостного типа. Для предотвращения искрения цепь дополняется дросселем, рубильник сформирован контакторами специального типа. Придуманы прочие технические решения, к примеру, катушка Тесла.
Провода
В технике провода изготавливают медные, алюминиевые. Связано с низким удельным сопротивлением металлов. Цена невысока. Выделяющееся на проводниках тепло определяется двумя параметрами:
- Сопротивление участка цепи.
- Электрический ток.
Понятно, второй параметр определяется нуждами потребителей. Поставщик стремится влиять на первый. Удельное сопротивление проводника предвидится по возможности низким. Ученых давно интересует явление сверхпроводимости. Металлы при понижении температуры теряют сопротивление. Уменьшаются потери. Среди полупроводников встречаются образцы с положительным и отрицательным температурным коэффициентом сопротивления. Абсолютное значение параметра металлов на порядки ниже.
Проблема с алюминием, медью проста: при протекании электрического тока в цепи температура растет. Повышается сопротивление участка, дополнительно усугубляя ситуацию. Получается замкнутый круг. Ученые считают: затруднение допустимо исправить, заручившись помощью явления сверхпроводимости.
Металл при некоторой низкой температуре резко, рывком снижает сопротивление, достигая нуля (выше рубежа график понижается плавно со скоростью 1/273 1/град). Проблема практического применения в том, что значения, провоцирующие скачок, низкие. Например, для свинца рубеж составляет 7,2 К. Экстремально низкая отрицательная температура по шкале Цельсия.
Ученые видят решение проблемы в открытии материалов, демонстрирующих явление сверхпроводимости при комнатных температурах. Тогда большие токи удастся передавать потребителям, избежав потерь. В электрической цепи, сформированной сверхпроводниками, заряды способны циркулировать бесконечно длительное время без внешней подпитки источником.
Новое явление обнаружил Хейке Камерлинг-Оннес в 1911 году, исследуя образцы ртути, охлаждаемой до весьма низких температур. На четырех градусах Кельвина сопротивление проволоки стало нулевым, до скачка снижалось, плавно следуя прямой. Стало ясно: обнаружено новое состояние материала. Позже явление сверхпроводимости продемонстрировано на образцах других металлов. Показано: эффект разрушается помещением подопытного вещества в сильное магнитное поле. Самой высокой пороговой температурой среди металлов похвастается технеций (11,3 К).
Явление сверхпроводимости при комнатных температурах
У искусственных материалов показатели намного выше. С 1986 года ученые исследуют разнообразные керамики. Последним подтвержденным фактом считаем сведения о наличии композитных материалов на основе окислов ртути с температурой перехода в новое состояние на границе 140 К. Дальнейшие работы по очевидным соображениям засекречены.
Потребители
Под потребителем электрической цепи понимается не относящееся к элементам, перечисленным выше. Полезной нагрузкой служат обыкновенная лампочка накала, спираль нагревательного прибора, электрический двигатель. Параметры цепи очень сильно зависят именно от потребителей. Например, обмотки трансформаторов наделены сильно выраженным индуктивным сопротивлением. Негативно сказывается на передаче энергии от источника.
Не только ток меняет направление. Иногда утверждение касается мощности. Энергия начинает циркулировать туда-сюда, направляясь к источнику питания, обратно во внешнюю цепь. Реактивная мощность бессильна выполнить полезную работу, разогревает проводники цепи, искажает форму полезного сигнала. Промышленникам, ведущим учет полного потребления, рекомендуется параллельно двигателям включать компенсирующие конденсаторы. Индуктивное сопротивление компенсируется емкостным, реактивная мощность замыкается внутри потребительского сегмента, избегая выходить наружу, не выделяя лишнее тепло на кабелях сети.
Нужно отметить важное свойство индуктивных потребителей: потребляют энергию. Электрический ток становится магнитным полем, передается далее. В двигателях колебания вектора напряженности, создаваемые обмоткой, позволят совершать валу полезную работу. Чтобы показать происходящие траты энергии, схемы дополняют источниками ЭДС (тока), направление действия которых противоположно имеющему место быть во внутренней электрической цепи.
Передачи мощности через емкостную связь сегодня не изобретено. Однако приближенно считаем подобным случаем излучение радиоволны в эфир. Простейший вибратор Герца часто представляют колебательным контуром, в котором обкладки конденсатора разведены в стороны. Шаг позволит образовываться электромагнитной волне, уносимой эфиром. Что касается передачи больших мощностей, соответствующие планы строил Никола Тесла, каждый видел на фото, стилистическом изображении башню Ворденклиф, напоминающую формой подберезовик с прямой ножкой. При помощи сети сооружений предполагалось снабжать энергией путем беспроводной связи промышленность, заводы, фабрики.
В курсе электроники преимущественно рассматриваются приемные устройства. Между клеммами антенны передача волны через эфир обозначается схематично источником переменного напряжения малой мощности. Уловленная ЭДС усиливается каскадами, включающими резонансные контуры. Электроника, как никакая другая область техники, включает неимоверное разнообразие потребителей. Упрощенно делится на два класса:
- Активные потребители требуют для корректной работы снабжения электрической энергией. Как правило, не могут питаться непосредственно основной сетью. Микросхемы, дискретные активные элементы: транзисторы, тиристоры. Иными словами, электронные ключи. Электродвигатели принципиально отличаются, снабжаясь питанием входной сети.
- Пассивные потребители не требуют внешнего питания. Однако пропускать ток могут причудливым образом. Некоторые тиристоры открываются при достижении напряжением определенного значения. Следовательно, считаются пассивными приборами, обладают нелинейной характеристикой. К этому семейству относятся диоды, пропускающие ток в одном направлении (демонстрируют вентильные свойства).
Пассивными потребителями являются всевозможные сопротивления, конденсаторы, дроссели (катушки индуктивности). При помощи элементов электрическая цепь приобретает необычные качества. Резонансные контуры конденсаторов, индуктивностей используют фильтрами волн различной частоты.
vashtehnik.ru
Электрическая цепь — Википедия РУ
У этого термина существуют и другие значения, см. Цепь (смотрения).
Рисунок 1 — Условное обозначение электрической цепиЭлектри́ческая цепь (гальвани́ческая цепь) — совокупность устройств, элементов, предназначенных для протекания электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий сила тока и напряжение.
Изображение электрической цепи с помощью условных знаков называют электрической схемой (рисунок 1).
Неразветвленные и разветвленные электрические цепи
Рисунок 2 — Разветвленная цепьЭлектрические цепи подразделяют на неразветвленные и разветвленные. На рисунке 1 представлена схема простейшей неразветвленной цепи. Во всех её элементах течёт один и тот же ток. Простейшая разветвленная цепь изображена на рисунке 2. В ней имеются три ветви и два узла. В каждой ветви течёт свой ток. Ветвь можно определить как участок цепи, образованный последовательно соединенными элементами (через которые течёт одинаковый ток) и заключённый между двумя узлами. В свою очередь узел есть точка цепи, в которой сходятся не менее трёх ветвей. Если в месте пересечения двух линий на электрической схеме поставлена точка (рисунок 2), то в этом месте есть электрическое соединение двух линий, в противном случае его нет. Узел, в котором сходятся две ветви, одна из которых является продолжением другой, называют устранимым или вырожденным узлом.
Линейные и нелинейные электрические цепи
Линейной электрической цепью называют такую цепь, все компоненты которой линейные. К линейным компонентам относятся зависимые и независимые идеализированные источники токов и напряжений, резисторы (подчиняющиеся закону Ома), и любые другие компоненты, описываемые линейными дифференциальными уравнениями, наиболее известны электрические конденсаторы и катушки индуктивности. Если цепь содержит отличные от перечисленных компоненты, то она называется нелинейной.
Изображение электрической цепи с помощью условных обозначений называют электрической схемой. Функция зависимости тока, протекающего по двухполюсному компоненту, от напряжения на этом компоненте называется вольт-амперной характеристикой (ВАХ). Часто ВАХ изображают графически в декартовых координатах. При этом по оси абсцисс на графике обычно откладывают напряжение, а по оси ординат — ток.
В частности, омические резисторы, ВАХ которых описывается линейной функцией и на графике ВАХ являются прямыми линиями, называют линейными.
Примерами линейных (как правило, в очень хорошем приближении) цепей являются цепи, содержащие только резисторы, конденсаторы и катушки индуктивности без ферромагнитных сердечников.
Некоторые нелинейные цепи можно приближенно описывать как линейные, если изменение приращений токов или напряжений на компоненте мало, при этом нелинейная ВАХ такого компонента заменяется линейной (касательной к ВАХ в рабочей точке). Этот подход называют «линеаризацией». При этом к цепи может быть применён мощный математический аппарат анализа линейных цепей. Примерами таких нелинейных цепей, анализируемых как линейные относятся практически любые электронные устройства, работающие в линейном режиме и содержащие нелинейные активные и пассивные компоненты (усилители, генераторы и др.).
http-wikipediya.ru
Электрическая цепь Википедия
Рисунок 1 — Условное обозначение электрической цепиЭлектри́ческая цепь (гальвани́ческая цепь) — совокупность устройств, элементов, предназначенных для протекания электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий сила тока и напряжение.
Изображение электрической цепи с помощью условных знаков называют электрической схемой (рисунок 1).
Классификация электрических цепей[ | ]
Неразветвленные и разветвленные электрические цепи[ | ]
Рисунок 2 — Разветвленная цепьЛинейные и нелинейные электрические цепи[ | ]
Линейной электрической цепью называют такую цепь, все компоненты которой линейные. К линейным компонентам относятся зависимые и независимые идеализированные источники токов и напряжений, резисторы (подчиняющиеся закону Ома), и любые другие компоненты, описываемые линейными дифференциальными уравнениями, наиболее известны электрические конденсаторы и катушки индуктивности. Если цепь содержит отличные от перечисленных компоненты, то она называется нелинейной.
Изображение электрической цепи с помощью условных обозначений называют электрической схемой. Функция зависимости тока, протекающего по двухполюсному компоненту, от напряжения на этом компоненте называется вольт-амперной характеристикой (ВАХ). Часто ВАХ изображают графически в декартовых координатах. При этом по оси абсцисс на графике обычно откладывают напряжение, а по оси ординат — ток.
В частности, омические резисторы, ВАХ которых описывается линейной функцией и на графике ВАХ являются прямыми линиями, называют линейными.
Примерами линейных (как правило, в очень хорошем приближении) цепей являются цепи, содержащие только резисторы, конденсаторы и катушки индуктивности без ферромагнитных сердечников.
Некоторые нелинейные цепи можно приближенно описывать как линейные, если изменение приращений токов или напряжений на компоненте мало, при этом нелинейная ВАХ такого компонента заменяется линейной (касательной к ВАХ в рабочей точке). Этот подход назы
ru-wiki.ru
электрическая цепь – это… Что такое электрическая цепь?
- электрическая цепь
- электри́ческая цепь
-
совокупность источников и приёмников электрической энергии, а также соединяющих их проводников и электропроводящих сред. Кроме этих элементов, в электрическую цепь могут входить выключатели, переключатели, предохранители, электрические аппараты защиты и коммутации, а также измерительные и контрольные приборы. В электрической цепи осуществляются передача, распределение и преобразование электрической (электромагнитной) энергии. Различают электрические цепи
Энциклопедия «Техника». — М.: Росмэн. 2006.
.
- электрическая подстанция
- электрические сети
Смотреть что такое “электрическая цепь” в других словарях:
электрическая цепь — Совокупность устройств и объектов, образующих путь для электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий об электродвижущей силе, электрическом токе и электрическом напряжении. [ГОСТ Р 52002 2003] Цепь… … Справочник технического переводчика
электрическая цепь — Совокупность устройств и объектов, образующих путь для электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий об электродвижущей силе, электрическом токе и электрическом напряжении. [ГОСТ Р 52002 2003] Цепь… … Справочник технического переводчика
ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ — (схема), комплекс электрических ПРОВОДНИКОВ, приспособлений либо электронных приборов, соединенных вместе таким образом, что они образуют непрерывный канал для прохождения ЭЛЕКТРИЧЕСКОГО ТОКА. Для того, чтобы ток возник, в цепи обязательно должен … Научно-технический энциклопедический словарь
ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ — совокупность различных устройств и соединяющих их проводников (или элементов электропроводящей среды), по которым может протекать электрический ток … Большой Энциклопедический словарь
Электрическая цепь — совокупность устройств и объектов, образующих путь для электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий об электродвижущей силе, электрическом токе и электрическом напряжении… Источник:… … Официальная терминология
ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ — совокупность элементов, устройств, объектов, соединённых (см. ) определённым образом, что делает возможным прохождение по ним электрического тока, обеспечивающего их нормальное функционирование … Большая политехническая энциклопедия
Электрическая цепь — 7. Электрическая цепь Electric circuit (Измененная редакция, Изм. № 2). По ГОСТ 19880* * На территории Российской Федерации действует ГОСТ Р 52002 2003 (здесь и далее). 8. Силовая электрическая цепь Силовая цепь Электрическая цепь, содержащая… … Словарь-справочник терминов нормативно-технической документации
электрическая цепь — совокупность различных устройств и соединяющих их проводников (или элементов электропроводящей среды), по которым может протекать электрический ток. * * * ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ, совокупность различных устройств и соединяющих их… … Энциклопедический словарь
электрическая цепь — elektros grandinė statusas T sritis automatika atitikmenys: angl. electric circuit vok. elektrischer Kreis, m; elektrischer Stromkreis, m rus. электрическая цепь, f pranc. circuit électrique, m … Automatikos terminų žodynas
электрическая цепь — elektrinė grandinė statusas T sritis fizika atitikmenys: angl. electric circuit vok. elektrische Schaltung, f; elektrisches Netzwerk, n; elektrisches Schaltbild, n rus. электрическая цепь, f pranc. circuit électrique, m … Fizikos terminų žodynas
dic.academic.ru
Электрическая цепь | Физика

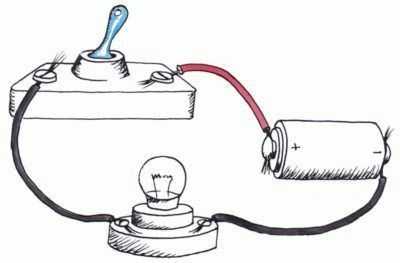

Электрическая цепь и выключатели
Электрический ток может возникнуть только в замкнутой электрической цепи. Электрическая цепь состоит как минимум из следующих составляющих: источника электрического тока, проводников и какого-нибудь электрического устройства. Источник тока всегда имеет два полюса — плюс и минус.
Одним выключателем мы можем замыкать и размыкать электрическую цепь.

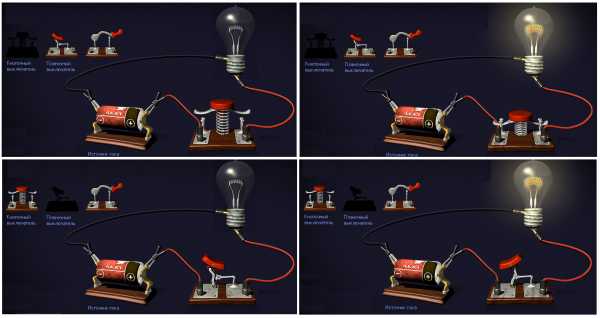

Существуют различные виды механических выключателей. Например, кнопочный, как кнопка дверного звонка или планочный, как выключатель света в комнате.
Переключатель одновременно размыкает одну электрическую цепь и замыкает другую. Кроме механических переключателей существуют электрические, которые называются реле.
Условные обозначения
Для изображения сложных электрических цепей используют условные обозначения тех или иных электрических устройств и правила их соединения. Проводники электрического тока обозначаются прямыми линиями, которые всегда пересекаются под прямым углом. Если мы хотим показать, что в точке пересечения существует контакт проводников, то это место обозначается жирной точкой.
Проводники и изоляторы
Разные материалы имеют различную электропроводность. Особенно хорошо проводят электрический ток серебро, медь, алюминий и железо. Не так хорошо проводят электрический ток уголь и кислоты. Плохими проводниками являются стекло, фарфор и искусственные материалы. Эти материалы используются при работе с электрическим током в качестве изоляторов.
Атомная структура и заряд
Любое тело состоит из атомов.
Каждый атом имеет ядро из положительно заряженных протонов и нейтрально заряженных нейтронов. Это ядро окружено отрицательно заряженными электронами. В целом атом электрически нейтрален, так как количество положительных и отрицательных частиц одинаково.
Рассмотрим эбонитовую палочку. Если мы потрем палочку о шелковый платок, то с нее часть электронов перейдет на платок. Таким образом, на палочке уменьшается количество отрицательно заряженных частиц. Равновесие нарушится, и палочка приобретет положительный заряд.
Из окружающего пространства положительно заряженная палочка начинает притягивать отрицательно заряженные частички пыли. Когда пылинки касаются палочки, электроны возвращаются на нее, и через некоторое время палочка снова становится электрически нейтральной.

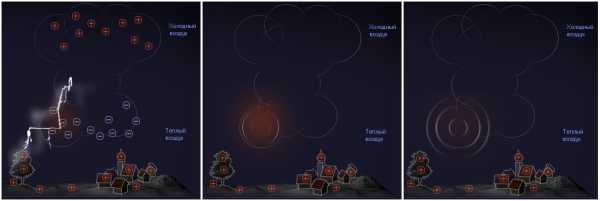

Гроза

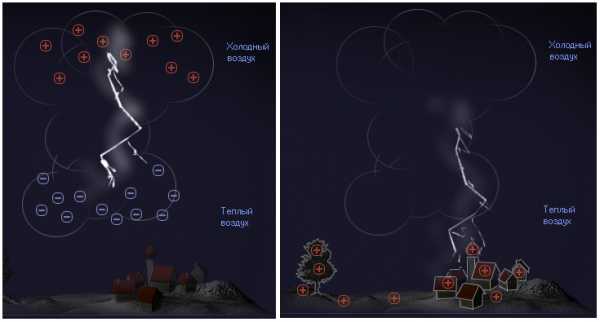

Грозовые облака образуются при определенных погодных условиях, когда теплый и влажный воздух быстро поднимается вверх, а холодные слои опускаются вниз.
Потоки теплого воздуха переносят частички воды вверх. При этом происходит разделение зарядов — точно такое же, как при трении эбонитовой палочки о шелковый платок. Воздушные течения поднимают положительно заряженные частички в верхнюю часть облака, в то время как отрицательный заряд концентрируется в его нижней части.
Таким образом, в большом грозовом облаке возникает огромная разница зарядов. Молния возникает в тот момент, когда заряды начинают перемещаться. При этом за очень короткое время протекает мощнейший электрический ток. Под его действием воздух нагревается и начинает интенсивно светиться. Большинство молний находится внутри облака.
Молния может возникнуть также между грозовым облаком и возвышенностью на поверхности Земли.
Благодаря выделению огромного количества энергии воздух вокруг молнии резко нагревается, расширяется и начинает быстро распространяться в виде волны. Эту ударную волну мы слышим как раскаты грома.
Направление тока
Металлы имеют определенное атомное строение, которое является причиной их хорошей электропроводности. Рассмотрим строение медной проволоки. Атомы меди расположены на одинаковом расстоянии один от другого, образуя атомную решетку. Вокруг каждого атома двигаются отрицательно заряженные свободные электроны, которые играют огромную роль для электропроводности металла.
Возьмем медную проволоку в качестве проводника в замкнутой электрической цепи. Тогда свободные электроны будут притягиваться положительным полюсом источника и одновременно отталкиваться от отрицательного полюса. В результате свободные электроны в медной проволоке движутся от отрицательного полюса источника к его положительному полюсу.
В источнике электрического тока электроны перемещаются от плюса к минусу под действием определенной химической реакции.
Когда в 18 веке открыли электрический ток, то об электронах не знали практически ничего. Действие электрического тока наблюдали только по внешним проявлениям, поэтому направление тока определили произвольно, от плюса к минусу. Такое направление тока называется техническим, и оно используется по сей день.
Сила тока, напряжение, сопротивление
Чтобы измерить электрический ток, необходимо узнать количество электронов, проходящих через поперечное сечение проводника за одну секунду. Эта величина называется силой тока и измеряется в амперах (A).
Если мы возьмем более сильный источник тока, то через поперечное сечение проводника пройдет большее количество заряженных частиц за одну секунду. Сила тока увеличилась, так как более мощный источник тока действует на электроны с большей силой притяжения. Эта сила притяжения источника тока называется электрическим напряжением и измеряется в вольтах (В).
(во втором случае электроны двигаются быстрее)
Если заменить батарею постоянным источником тока, то можно определить воздействие электрического напряжения на силу тока.
Сила тока и напряжение зависят один от другого. Большее напряжение означает также и большую силу тока.
Любой материал обладает электрическим сопротивлением, которое характеризует способность материала препятствовать движению электрического тока. Это означает, что сила тока будет тем больше, чем меньше электрическое сопротивление материала при условии постоянного напряжения.
Это пропорциональное соотношение называется законом Ома: напряжение (U), деленное на силу тока (I), есть величина постоянная (R). Эта величина называется электрическим сопротивлением и измеряется в омах. 1 ом равняется 1 вольту, деленному на 1 ампер.

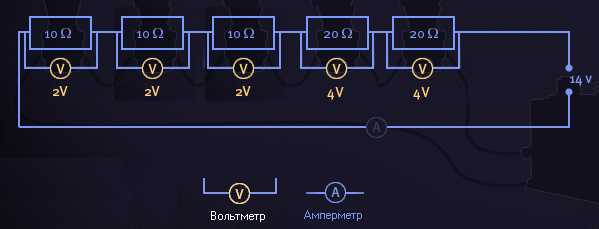

Последовательное соединение
В гирлянде лампочки располагаются последовательно. Такое соединение называется последовательным соединением проводников.
Если замерить силу тока в такой цепи в любом ее месте, то амперметр будет показывать одну и ту же величину. В нашем случае это 0,2 ампера.
Вольтметр, в свою очередь, в разных точках показывает различные значения напряжения. Напряжение на отдельных лампочках суммируются в общее напряжение, равное 14 В. Это означает, что все потребители электрического тока должны делить эти 14 В между собой. Если мы, например, уберем из цепи 2 лампы с сопротивлением 20 Ом, то общее напряжение будет делиться на оставшиеся 3 лампы. Теперь на каждой лампе будет напряжение в 4,6 В.
Uобщ = U1 + U2 + U3 + U4 + U5
Таким образом, общее сопротивление цепи рассчитывается следующим образом:
Параллельное соединение

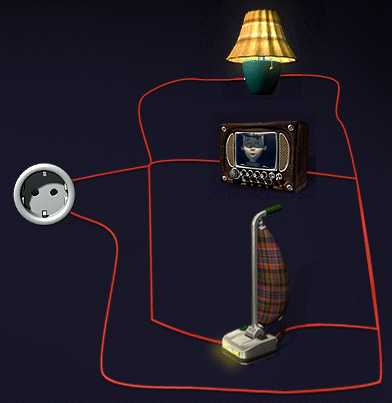

Большинство домашних электрических приборов функционируют при напряжении 220 В. Они не могут быть подключены в цепь последовательно, так как тогда на каждый прибор будет приходиться напряжение намного меньшее, чем 220 В. Подобным образом можно подключить только один прибор, который будет работать в полную силу.
В связи с этим домашние приборы подключаются к источнику тока параллельно, что позволяет каждому прибору получить нужное напряжение — 220 В.
При параллельном подключении приборов на каждом приборе будет одинаковое напряжение в 220 В.

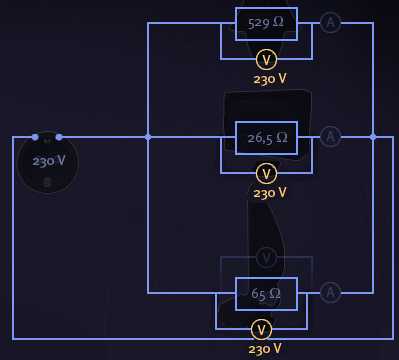

При помощи амперметра измерим силу тока на трех участках электрической цепи. Общая сила тока составляет 12,6 А. Сила тока на измеренных участках: I1 = 3,5 A, I2 = 8,7 A, I3 = 0,4 A, что в сумме дает 12,6 А. Из этого следует, что при параллельном подключении общая сила тока равна сумме всех токов в цепи.
V = V1 = V2 = V3
I = I1 + I2 + I3
При параллельном подключении мы можем высчитать общее сопротивление и сопротивление на каждом отдельном участке цепи: Rобщ = Uобщ / Iобщ и в нашем случае: Rобщ = 220 / 12.6 = 17.5 Ом. Это сопротивление меньше, чем наименьшее отдельное сопротивление. Если мы хотим вычислить общее сопротивление цепи, зная сопротивление отдельных частей, то нам необходимо произвести следующее суммирование: 1/Rобщ = 1/R1 + 1/R2 + 1/R3. Так выглядит закон вычисления общего сопротивления для параллельного подключения.

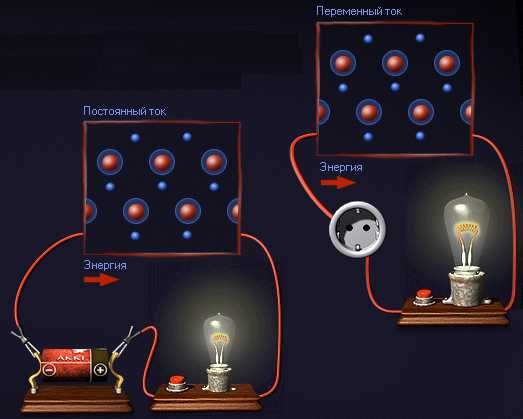

Постоянный и переменный ток
Если мы используем батарею или аккумулятор в качестве источника напряжения, то мы получим постоянный ток в электрической цепи. В цепи постоянного тока электроны текут медленно и всегда в одном направлении: вне батареи от минусового полюса к плюсовому полюсу, а внутри батареи наоборот.
Для большинства электрических приборов не имеет значения, используется постоянный или переменный ток. В любом случае, электростанции поставляют переменный ток. При переменном токе источник напряжения регулярно меняет полярность. Напряжение, которое мы можем измерить в розетке, составляет 220 В и имеет частоту 50 Гц. Это значит, что ток меняет направление 100 раз за секунду. Электроны в переменном токе текут, постоянно меняя направление, то в одну, то в другую сторону.
(на первой картинке электроны медленно перемещаются слева направо, на второй — дергаются туда-сюда)
Передавать электрическую энергию можно при помощи как постоянного, так и переменного тока. Использование переменного тока более выгодно, так как в этом случае потери энергии значительно снижаются.
Действие электрического тока

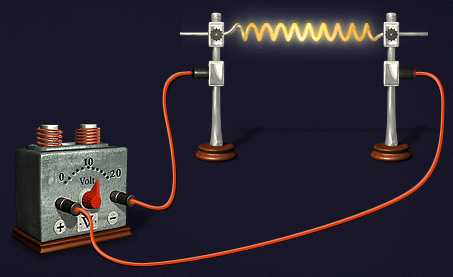

Если в цепь подключить кусок проволоки, то она скоро нагреется. Это нагревание происходит за счет движения электронов, которые, как говорят, “трутся” об атомы. Скорость и величина нагревания зависят от материала, из которого изготовлена проволока. Чем больше сопротивление материала, тем быстрее нагревается проволока.
Если мы хотим с помощью электрического тока нагреть электрическую плиту или утюг, то надо использовать материалы с высоким сопротивлением и хорошей теплопроводностью. Длинная проволока выделит больше тепла, чем короткая, но для удобства использования, ее надо свернуть в спираль.
Если на спираль накаливания подать большее напряжение, то вместе с теплом она будет давать и свет. Это явление используется с 1879 года, когда Эдисоном была изобретена лампочка накаливания.
Если напряжение слишком высокое, то проволока может расплавиться. Это связано с тем, что выделяется большое количество энергии, которого достаточно, чтобы расплавить проволоку.
Электрический ток способствует протеканию химических реакций в жидких проводниках. Примером жидких проводников являются кислоты, щелочи, растворы солей. Химическое действие электрического тока можно показать на следующем примере. Возьмем угольную палочку и железный гвоздь и опустим их в раствор хлорида меди. Эти, так называемые электроды, подключим к источнику напряжения. Гвоздь подсоединим к минусу, после чего будем называть его катодом, а угольную палочку — к плюсу, и назовем ее анодом.
Спустя некоторое время на поверхности угольной палочки начнут образовываться пузырьки газа, а поверхность железного гвоздя покроется коричневым налетом. Эту химическую реакцию вызвал электрический ток. Такой процесс называется электролизом.
В растворе хлорида меди перемещаются положительно заряженные ионы меди и отрицательно заряженные хлорид-ионы. Ионами называются заряженные частички, которые притягиваются противоположным электродом. Там они отдают свой заряд и становятся нейтральными. Это означает, что хлорид-ионы перемещаются к угольной палочке, а ионы меди к гвоздю.
Когда ион меди подходит к металлическому гвоздю и получает два электрона, то он превращается в металлическую медь, которая осаждается на поверхности гвоздя. В свою очередь, хлорид-ион отдает электрон положительному угольному электроду и превращается в чистый хлор, который имеет газообразную форму и выделяется из раствора. Такой вид электролиза можно использовать для покрытия металлических изделий тонким слоем различных металлов. Подобный процесс называется гальванизацией.

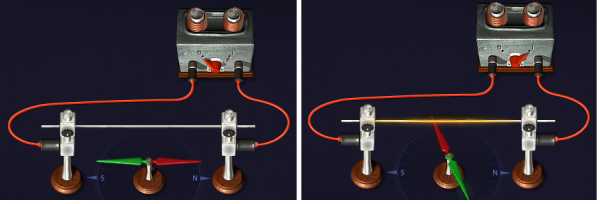

В свободном состоянии стрелка компаса всегда показывает на север. Н если компас поместить под кабель, по которому течет электрический ток, то стрелка обязательно отклониться. Электричество и магнетизм тесно связаны. Это явление в 1820 году впервые открыл Кристиан Эрстед.
