Электрическая линия
Cтраница 1
Электрические линии, расположенные на открытых территориях, вне зданий, выполняются воздушными и кабельными. Внутри зданий линии выполняются изолированными проводами и кабелями, прокладываемыми в туннелях и каналах, непосредственно на стенах и потолках, в стальных трубах. [1]
Электрическая линия – система проводов или кабелей, предназначенная для передачи электроэнергии от источника к потребителю. [2]
Электрические линии могут быть воздушными или кабельными. [3]
Электрические линии прокладывают в защитных водогазовых трубах диаметром 20 мм. [5]
Электрические линии прокладываются в соответствии с электрическими нормами. [6]
Электрические линии по конструкции подразделяются на воздушные линии, кабельные линии, электропроводки и токопроводы. [8]
Электрические линии
Электрические линии Монтаж средств автоматизации виды монтажных работ 14 в пожаро – и взрывоопасных помещениях 19, 20, 116, 117 вторичных приборов 107 ел. [10]
Электрические линии на ней показаны пунктиром. [12]
Электрическая линия обслуживает т однотипных машин, каждая из которых независимо от других может нуждаться в электроэнергии. Определить предельную вероятность того, что к линии будет подключено п машин. [13]
Электрическая линия – система проводов или кабелей, предназначенная для передачи электроэнергии от источника к потребителю. [15]
Страницы: 1 2 3 4
www.ngpedia.ru
электрическая линия – это… Что такое электрическая линия?
- электрическая линия
- current line
Большой англо-русский и русско-английский словарь. 2001.
- электрическая лебедка
- электрическая машина
Смотреть что такое “электрическая линия” в других словарях:
электрическая линия — Совокупность проводов, изоляторов и несущих конструкций для передачи электрической энергии между двумя пунктами электрической сети [ОСТ 45.55 99] Тематики электроснабжение в целом Синонимы линия EN line … Справочник технического переводчика
электрическая линия — ▲ тракт ↑ электричество провод, электрический провод, электропровод гибкий проводник электрического тока. проводка. электропроводка. кабель. фидер. троллей. шина. заземление. ↓ радиосвязь … Идеографический словарь русского языка
электрическая линия с газовой изоляцией — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN gas insulated circuit … Справочник технического переводчика
Ораниенбаумская электрическая линия — Годы работы: с декабря 1915 Страна: Россия Город управления: Санкт Петербург Состояние: вошла в состав … Википедия
магистральная электрическая линия — магистральная линия Электрическая линия, имеющая ответвления от линии [ОСТ 45.55 99] EN tapped line teed line a main line to which branch lines are connected [IEV number 601 02 11] FR ….. ligne principale à laquelle sont… … Справочник технического переводчика
радиальная электрическая линия — радиальная линия Электрическая линия, не имеющая ответвления от линии. [ОСТ 45.55 99] Тематики электроснабжение в целом Синонимы радиальная линия … Справочник технического переводчика
однополюсная электрическая линия — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999] Тематики электротехника, основные понятия EN monopolar lineone pole line … Справочник технического переводчика
подземная (электрическая) линия — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN underground main … Справочник технического переводчика
разомкнутая (электрическая) линия — разомкнутая цепь — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия Синонимы разомкнутая цепь EN open circuit line … Справочник технического переводчика
кабельная электрическая линия — линия для передачи электроэнергии или отдельных ее импульсов, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепежными деталями, а для масло наполненных линий, кроме того,… … Строительный словарь
Напряжённость электрического поля. Силовые линии
Напряжённость электрического поля. Силовые линии
«Физика – 10 класс»
Что является посредником, осуществляющим взаимодействие зарядов?
Как определить, какое из двух полей более сильное? Предложите пути сравнения полей.
Напряжённость электрического поля.
Электрическое поле обнаруживается по силам, действующим на заряд. Можно утверждать, что мы знаем о поле всё, что нам нужно, если будем знать силу, действующую на любой заряд в любой точке поля. Поэтому надо ввести такую характеристику поля, знание которой позволит определить эту силу.
Если поочерёдно помещать в одну и ту же точку поля небольшие заряженные тела и измерять силы, то обнаружится, что сила, действующая на заряд со стороны поля, прямо пропорциональна этому заряду. Действительно, пусть поле создаётся точечным зарядом q1. Согласно закону Кулона (14.2) на точечный заряд q действует сила, пропорциональная заряду q. Поэтому отношение силы, действующей на помещаемый в данную точку поля заряд, к этому заряду для каждой точки поля не зависит от заряда и может рассматриваться как характеристика поля.
Отношение силы, действующей на помещаемый в данную точку поля точечный заряд, к этому заряду, называетсяПодобно силе, напряжённость поля — векторная величина; её обозначают буквой :
Отсюда сила, действующая на заряд q со стороны электрического поля, равна:
=q. (14.8)
Направление вектора совпадает с направлением силы, действующей на положительный заряд, и противоположно направлению силы, действующей на отрицательный заряд.
Единица напряжённости в СИ — Н/Кл.
Силовые линии электрического поля.

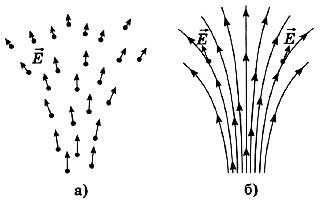

Электрическое поле не действует на органы чувств. Его мы не видим. Однако мы можем получить некоторое представление о распределении поля, если нарисуем векторы напряжённости поля в нескольких точках пространства (рис. 14.9, а). Картина будет более наглядной, если нарисовать непрерывные линии.
Линии, касательная в каждой точке которых совпадает с вектором напряжённости электрического поля, называют силовыми линиями или линиями напряжённости поля (рис. 14.9, б).
Направление силовых линий позволяет определить направление вектора напряжённости в различных точках поля, а густота (число линий на единицу площади) силовых линий показывает, где напряжённость поля больше. Так, на рисунках 14.10—14.13 густота силовых линий в точках А больше, чем в точках В. Очевидно, что
Не следует думать, что линии напряжённости существуют в действительности вроде растянутых упругих нитей или шнуров, как предполагал сам Фарадей. Линии напряжённости помогают лишь наглядно представить распределение поля в пространстве. Они не более реальны, чем меридианы и параллели на земном шаре.
Силовые линии можно сделать видимыми. Если продолговатые кристаллики изолятора (например, хинина) хорошо перемешать в вязкой жидкости (например, в касторовом масле) и поместить туда заряженные тела, то вблизи этих тел кристаллики выстроятся в цепочки вдоль линий напряжённости.
На рисунках приведены примеры линий напряжённости: положительно заряженного шарика (см. рис. 14.10), двух разноимённо заряженных шариков (см. рис. 14.11), двух одноимённо заряженных шариков (см. рис. 14.12), двух пластин, заряды которых равны по модулю и противоположны по знаку (см. рис. 14.13). Последний пример особенно важен.
На рисунке 14.13 видно, что в пространстве между пластинами силовые линии в основном параллельны и находятся на равных расстояниях друг от друга: электрическое поле здесь одинаково во всех точках.
Электрическое поле, напряжённость которого одинакова во всех точках, называется однородным.
В ограниченной области пространства электрическое поле можно считать приближённо однородным, если напряжённость поля внутри этой области меняется незначительно.
Силовые линии электрического поля не замкнуты, они начинаются на положительных зарядах и оканчиваются на отрицательных. Силовые линии непрерывны и не пересекаются, так как пересечение означало бы отсутствие определённого направления напряжённости электрического поля в данной точке.
Источник: «Физика – 10 класс», 2014, учебник Мякишев, Буховцев, Сотский
Электростатика – Физика, учебник для 10 класса – Класс!ная физика
Что такое электродинамика — Электрический заряд и элементарные частицы. Закон сохранения заряд — Закон Кулона. Единица электрического заряда — Примеры решения задач по теме «Закон Кулона» — Близкодействие и действие на расстоянии — Электрическое поле — Напряжённость электрического поля. Силовые линии — Поле точечного заряда и заряженного шара. Принцип суперпозиции полей — Примеры решения задач по теме «Напряжённость электрического поля. Принцип суперпозиции полей» — Проводники в электростатическом поле — Диэлектрики в электростатическом поле — Потенциальная энергия заряженного тела в однородном электростатическом поле — Потенциал электростатического поля и разность потенциалов — Связь между напряжённостью электростатического поля и разностью потенциалов. Эквипотенциальные поверхности — Примеры решения задач по теме «Потенциальная энергия электростатического поля. Разность потенциалов» — Электроёмкость. Единицы электроёмкости. Конденсатор — Энергия заряженного конденсатора. Применение конденсаторов — Примеры решения задач по теме «Электроёмкость. Энергия заряженного конденсатора»
class-fizika.ru
Силовые линии электрического поля
Величина или сила электрического поля в пространстве, окружающем заряд, который является источником, прямо пропорционально количеству этого заряда и обратно квадрату расстояние от этого заряда. Направление электрического поля согласно принятым правилам всегда от положительного заряда в сторону отрицательного заряда. Это можно представить как если поместить пробный заряд в область пространства электрического поля источника и этот пробный заряд будет либо отталкиваться, либо притягиваться (в зависимости от знака заряда). Электрическое поле характеризуется напряженностью, которое являясь векторной величиной может быть представлено графически в виде стрелки имеющей длину и направление. В любом месте направление стрелки указывает направление напряженности электрического поля E, или просто — направление поля, а длина стрелки пропорциональна численной величине напряженности электрического поля в этом месте. Чем дальше область пространства от источника поля (заряда Q), тем меньше длина вектора напряженности. Причем длина вектора уменьшается при удалении в n раз от некоего места в n2 раз, то есть обратно пропорционально квадрату.
Более полезным средством визуального представления векторного характера электрического поля является использование такого понятия как силовые линии электрического поля, или просто — силовые линии. Вместо того, чтобы изображать бесчисленные векторных стрелки в пространстве, окружающие заряд-источник, оказалось полезным объединить их в линии, где сами вектора являются касательными к точкам на таких линиях.
В итоге с успехом для представления векторной картины электрического поля применяют силовые линии электрического поля, которые выходят из зарядов положительного знака и заходят в заряды отрицательного знака, а также простираются до бесконечности в пространстве. Такое представление позволяет увидеть умом невидимое человеческому глазу электрическое поле. Впрочем, такое представление удобно также и для гравитационных сил и любых других бесконтактных дальнодействующих взаимодействий.
Модель электрических силовых линий включает в себя бесконечное их количество, но слишком высокая плотность изображения силовых линий снижает возможность чтения узоров поля, поэтому их число ограничивается удобочитаемостью.
Правила рисования силовых линий электрического поля
Есть множество правил составления таких моделей электрических силовых линий. Все эти правила созданы для того, чтобы сообщить наибольшую информативность при визуализации (рисовании) электрического поля. Один из способов — это изображение силовых линий. Один из самых распространенных способов – это окружить более заряженные объекты большим количеством линий, то есть большей плотностью линий. Объекты с большим зарядом создают более сильные электрические поля и потому плотность (густота) линий вокруг них больше. Чем ближе к заряду источнику, тем выше плотность силовых линий, и чем больше величина заряда, тем гуще вокруг него линии.
Второе правило для рисования линий электрического поля включает в себя изображение линий другого типа, таких, которые пересекают первые силовые линии перпендикулярно. Такой тип линий именуется эквипотенциальными линиями, а при объемном представлении следует говорить об эквипотенциальных поверхностях. Этот тип линий образует замкнутые контуры и каждая точка на такой эквипотенциальной линии имеет одинаковое значение потенциала поля. Когда какая либо заряженная частица пересекает такие перпендикулярные силовым линиям линии (поверхности), то говорят о совершении зарядом работы. Если же заряд будет двигаться по эквипотенциальным линиям (поверхностям), то хотя он и движется, но работы при этом никакой не совершается. Заряженная частица, оказавшись в электрическом поле другого заряда начинает двигаться, но в статическом электричестве рассматриваются только неподвижные заряды. Движение зарядов называется электрическим током, при этом носителем заряда может совершатся работа.
Важно помнить, что силовые линии электрического поля не пересекаются, а линии другого типа — эквипотенциальные, образуют замкнутые контуры. В том месте, где имеет место пересечение линий двух типов, касательные к этим линиям взаимно перпендикулярны. Таким образом получается нечто вроде искривленной координатной сетки, или решетки, ячейки которой, а также точки пересечения линий разных типов характеризуют электрическое поле.
Пунктирные линии – эквипотенциальные. Линии со стрелками – силовые линии электрического поля
Электрическое поле состоящее из двух и более зарядов
Для уединенных отдельно взятых зарядов силовые линии электрического поля представляют собой радиальные лучи выходящие из зарядов и идущие в бесконечность. Какова будет конфигурация силовых линий для двух и более зарядов? Для выполнения такого узора необходимо помнить, что мы имеем дело с векторным полем, то есть с векторами напряженности электрического поля. Чтобы изобразить рисунок поля, нам необходимо выполнить сложение векторов напряженности от двух и более зарядов. Результирующие векторы будут представлять собой суммарное поле нескольких зарядов. Как в этом случае можно построить силовые линии? Важно помнить, что каждая точка на силовой линии — это единственная точка соприкосновения с вектором напряженности электрического поля. Это следует из определения касательной в геометрии. Если от начала каждого вектора построить перпендикуляр в виде длинных линий, тогда взаимное пересечение многих таких линий изобразит ту самую искомую силовую линию.
Для более точного математического алгебраического изображения силовых линий необходимо составить уравнения силовых линий, а вектора в этом случае будут представлять первые производные, линии первого порядка, которые и есть касательные. Такая задача порой является чрезвычайно сложной и требует компьютерных вычислений.
В первую очередь важно помнить, что электрическое поле от многих зарядов представлено суммой векторов напряженности от каждого источника заряда. Это основа для выполнения построения силовых линий для того чтобы визуализировать электрическое поле.
Каждый внесенный в электрическое поле заряд приводит к изменению, пусть даже незначительному, узора силовых линий. Такие изображения бывают порой очень привлекательными.
Силовые линии электрического поля как способ помочь уму увидеть реальность
Майкл Фарадей
Понятие электрического поля возникло когда ученые пытались объяснить дальнодействие, которое происходит между заряженными объектами. Представление об электрическом поле было впервые введено физиком 19-го века Майклом Фарадеем. Это был результат восприятия Майклом Фарадеем невидимой реальности в виде картины силовых линий характеризующих дальнодействие. Фарадей не стал размышлять в рамках одного заряда, а пошел дальше и расширил границы ума. Он предположил, что заряженный объект (или масса в случае с гравитацией) влияют на пространство и ввел понятие поля такого влияния. Рассматривая такие поля он смог объяснить поведение зарядов и тем самым раскрыл многие секреты электричества.
Электрическое поле относится к такой категории вещей, которые видятся не глазами, а умом. Изображение силового взаимодействия в виде линий разных типов, а также в виде различных цветовых раскрасок – всего лишь способ помочь уму увидеть невидимое. Электростатика изучает неподвижные заряды, но на практике, в реальной жизни, заряды находятся в постоянном движении, что гораздо сложнее для представления картины поля. Получается так, что необходимо видеть в динамике всё то, чем определяется и изображается электрическое поле, но в этом случае больше подходят не отдельно взятые рисунки, а их последовательная анимация.
Дата: 29.04.2015
© Valentin Grigoryev (Валентин Григорьев)
electricity-automation.com
Силовые линии электростатического поля
Теорема Остроградского–Гаусса, которую мы докажем и обсудим позже, устанавливает связь между электрическими зарядами и электрическим полем. Она представляет собой более общую и более изящную формулировку закона Кулона.
| Остроградский Михаил Васильевич (1801 – 1862) отечественный математик и механик. Учился в Харьковском ун-те (1816 – 1820), совершенствовал знания в Париже (1822 – 1827). Основные работы в области математического анализа, математической физики, теоретической механики. Решил ряд важных задач гидродинамики, теории теплоты, упругости, баллистики, электростатики, в частности задачу распространения волн на поверхности жидкости (1826 г.). Получил дифференциальное уравнение распространения тепла в твердых телах и жидкостях. Известен теоремой Остроградского-Гаусса в электростатике (1828 г.). |
| Гаусс Карл Фридрих (1777 – 1855) – немецкий математик, астроном и физик. Исследования посвящены многим разделам физики. В 1832 г. создал абсолютную систему мер (СГС), введя три основных единицы: единицу времени – 1 с, единицу длины – 1 мм, единицу массы – 1 мг, и в 1833 г. совместно с В. Вебером построил первый в Германии электромагнитный телеграф. Еще в 1845 г. пришел к мысли о конечной скорости распространения электромагнитных взаимодействий. |
В принципе, напряженность электростатического поля, создаваемого данным распределением зарядов, всегда можно вычислить с помощью закона Кулона. Полное электрическое поле в любой точке является векторной суммой (интегральным) вкладом всех зарядов, т.е.
| или | (2.1.1) |
Однако, за исключением самых простых случаев, вычислить эту сумму или интеграл крайне сложно.
Здесь приходит на помощь теорема Остроградского-Гаусса, с помощью которой гораздо проще удается рассчитать напряженность электрического поля, создаваемая данным распределением зарядов.
Основная ценность теоремы Остроградского-Гаусса состоит в том, что она позволяет глубже понять природу электростатического поля и устанавливает более общую связь между зарядом и полем.
Но прежде, чем переходить к теореме Остроградского-Гаусса необходимо ввести понятия: силовые линии электростатического поля и поток вектора напряженности электростатического поля.
Для того чтобы описать электрическое поле, нужно задать вектор напряженности в каждой точке поля. Это можно сделать аналитически или графически. Для этого пользуются силовыми линиями – это линии, касательная к которым в любой точке поля совпадает с направлением вектора напряженности (рис. 2.1).
Рис. 2.1
Силовой линии приписывают определенное направление – от положительного заряда к отрицательному, или в бесконечность.
Рассмотрим случай однородного электрического поля.
Однородным называется электростатическое поле, во всех точках которого напряженность одинакова по величине и направлению, т.е. Однородное электростатическое поле изображается параллельными силовыми линиями на равном расстоянии друг от друга (такое поле существует, например, между пластинами конденсатора) (рис. 2.2).
В случае точечного заряда, линии напряженности исходят из положительного заряда и уходят в бесконечность; и из бесконечности входят в отрицательный заряд. Т.к. то и густота силовых линий обратно пропорциональна квадрату расстояния от заряда. Т.к. площадь поверхности сферы, через которую проходят эти линии сама возрастает пропорционально квадрату расстояния, то общее число линий остается постоянным на любом расстоянии от заряда.
Для системы зарядов, как видим, силовые линии направлены от положительного заряда к отрицательному (рис. 2.2).
Рис. 2.2
Из рисунка 2.3 видно, так же, что густота силовых линий может служить показателем величины .
Густота силовых линий должна быть такой, чтобы единичную площадку, нормальную к вектору напряженности пересекало такое их число, которое равно модулю вектора напряженности , т.е.
Пример 1: если на рисунке 2.3 выделить площадку, то напряженность изображенного поля будет равна
| Рис. 2.3 | Рис. 2.4 |
Пример 2: площадка находится в однородном поле Сколько линий пересекает эту площадку, если угол составляет 30º (рис. 2.4).
, отсюда линий.
ens.tpu.ru
Силовые линии электрического поля и линии тока.
Электрическое поле наглядно изображается с помощью силовых линий. Силовой линией электрического поля называется линия, в каждой точке которой касательная совпадает с вектором напряженности поля. Силовые линии проводятся с такой густотой, чтобы число линий, пронизывающих воображаемую площадку 1м2, перпендикулярную полю, равнялось величине напряженности поля в данном месте. Тогда по изображению электрического поля можно судить не только о направлении, но и о величине напряженности поля. Электрическое поле называется однородным, если во всех его точках напряженность Е одинакова. В противном случае поле называется неоднородным.
При положительном заряде, образующем поле, вектор напряженности направлен вдоль радиуса от заряда, при отрицательном – вдоль радиуса по направлению к заряду. Исходя из положительного заряда (или входя в отрицательный заряд) силовые линии теоретически простираются до бесконечности.
Линии тока векторного поля р – линии, в каждой точке которых касательная имеет направление вектора поля в этой точке (см. Векторное поле). Дифференциальные уравнения Линии тока имеют вид:
dx/p1 = dy/p2 = dz/p3,
где p1, p2, p3 — координаты вектора поля, а х, у, z — координаты точки Линии тока.
