Словарь электрика. Электротехнические термины, слова, сокращения и их значения
Время поговорить и об электрической терминологии. Знание ее пригодится вам, когда вы будете читать дальнейшие публикации и другую литературу по электрике.
Схема устройства автоматического выключателя.
Автоматический выключатель (АВ) – вид предохранителя, который срабатывает, если сила тока в цепи превышает установленную величину.
АД – автомат дифференциальный. Гибридное устройство, совмещающее в себе УЗО и механизм защиты от перегрузки тока.
Ампер – единица силы тока.
Анод– положительный вывод батареи.
Батарея – два или более элементов, соединенных последовательно или параллельно для обеспечения нужного напряжения и тока.
Ватт – единица электрической мощности.
Схема соединения проводов колпачком.
Внешний проводник – провод, который связывает источник тока с потребителем.
Вольт – единица электрического напряжения.
Выравнивание потенциалов – устранение разницы потенциалов между проводящими предметами.
ВРУ (вводно-распределительное устройство) – устройство, через которое электроэнергия вводится в дом по воздушным и кабельным линиям.
Видимое излучение – электромагнитное излучение с длиной волны от 380 до 780 нм.
Внутреннее сопротивление – сопротивление току через элемент, измеряемое в Омах.
Выход энергии – расход емкости, умноженный на среднее напряжение в течение времени разряда батарей, выраженный в Ватт-часах.
Вмазка – размещение и крепление механизма или устройства.
Влажное помещение – сухие неотапливаемые помещения, в которых пары выделяются лишь временно в небольших количествах, а относительная влажность – в пределах 60-75% .
Герц – единица частоты переменного тока.
Гофра – гибкая труба ПВХ. Гофрированная пластиковая труба, применяется как дополнительный изолятор для электропроводки.
Глухо заземленная нейтраль – нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление.
Гильзы – алюминиевые или медные трубки, внутренняя поверхность которых может быть смазана кварцевазилиновой пастой.
Виды подрозетников.
Групповая сеть – сеть, питающая светильники и розетки.
Газоразрядная лампа – лампа, в которой свечение создается непосредственно или опосредованно от электрического разряда в газе, парах металла или в смеси газа и пара.
Голый провод – провод, у которого поверх токопроводящих жил отсутствуют защитные или изолирующие покрытия.
Демонтаж электропроводки – удаление старых проводов, которые соединяли щиток, светильники, розетки.
Демонтаж розеток и выключателей – удаление старых розеток и выключателей.
Демонтаж силового кабеля – удаление старой подводки.
Демонтаж телефонного/телевизионного кабеля – удаление старого кабеля.
Демонтаж светильников – удаление старых светильников.
Допускается – данное решение применяется в виде исключения, как вынужденное.
Емкость – количество электрической энергии, которое батарея выделяет при определенных условиях разряда, выраженное в ампер-часах или кулонах.
Жила – медная или алюминиевая нить в проводе или кабеле, по которой проходит ток.
Жгут – пучок проводов, уложенных и связанных между собой, с наконечниками для подсоединения к элементам схемы или изделия.
Схема розетки с заземлением.
Заземлитель – провод, отводящий электрический ток.
Защитный провод (РЕ) – провод, соединяющий открытые проводящие части электроприборов с другими проводящими частями и/или с заземлителем.
Звонок – сигнальное устройство, срабатывающее при нажатии кнопки.
Заряд – электрическая энергия, передаваемая элементу, с целью преобразования в запасаемую химическую энергию.
Замена автоматов защиты – замена устройства, предназначенного для защиты от перегрузки и короткого замыкания.
Замыкание на корпус – случайное соединение находящихся под напряжением частей электроустановки с их конструктивными частями, нормально не находящимися под напряжением.
Замыкание на землю – случайное соединение находящихся под напряжением частей электроустановки с конструктивными частями, не изолированными от земли или непосредственно с землей.
Заземляющее устройство – совокупность заземлителя и заземляющих проводников.
Заземление – преднамеренное электрическое соединение части электроустановки с заземляющим устройством.
Зануление – преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока.
Изолятор – электрическое устройство для изоляции частей электрооборудования, находящихся под разными электрическими потенциалами, и предупреждения открытого замыкания на землю, корпус.
Изолированная нейтраль – нейтраль, не присоединенная к заземляющему устройству или присоединенная через аппараты, компенсирующие емкостный ток в сети.
Схема индукционной лампы.
Индукционная лампа – лампа, функционирующая по принципу ртутной лампы высокого давления, но не имеющая электрода.
Инфракрасное излучение – оптическое излучение с длиной волны большей, чем у видимого излучения.
Изоляция – материал, препятствующий распространению электрического тока.
Катод – отрицательный вывод батареи.
Керамическая горелка – металлогалогенные лампы, оснащенные керамической горелкой.
КПД – коэффициент полезного действия.
Компенсационный подзаряд – метод, при котором для приведения батареи в полностью заряженное состояние и поддержания ее в этом состоянии используется постоянный ток.
Киловатт-час – единица потребления электрического тока. Измеряют электросчетчики.
Схема устройства контактного зажима: 1– винт; 2 – пружинная шайба; 3 – шайба или основание контактного зажима; 4 – токоведущая жила; 5 – упор, ограничивающий растекание алюминиевого проводника.
Контактный зажим – зажим с двумя винтами для соединения проводов.
Кнопка звонка – контактный механизм.
Клеммная группа – клемма для соединения проводов.
Контакт – основной рабочий элемент устройства.
Кабель – несколько изолированных проводов в защитной герметичной оболочке.
Коэффициент цветопередачи – отношение цветов предметов при освещении их данным источником света к цветам этих же предметов, освещаемых источником света, принятым за эталон, в строго определенных условиях.
КЗ – короткое замыкание.
КУП – клемма уравнивания потенциалов.
Контактор – устройство, предназначенное для частых дистанционных коммутаций электрической цепи при нормальном режиме работы.
Как правило – данное требование является преобладающим, а отступление от него должно быть обосновано.
КЛЛ – компактно-люминесцентная лампа.
Люминесценция – излучение, которое не требует нагрева тел и может возникать в газообразных, жидких и твердых телах под действием ударов электронов.
Люминофоры – твердые или жидкие вещества, способные излучать свет под действием различного рода возбудителей.
Схема устройства люминесцентной лампы.
Люминесцентные лампы – газоразрядные лампы низкого давления.
Лампа – электрическое устройство, предназначенное для излучения света.
Металлогалогенные лампы – ртутные лампы высокого давления, в которых используются добавки из йодидов металлов, в том числе редкоземельных, а также сложные соединения цезия и галогенида олова.
Монохроматический свет – одноцветный свет, свет одной определенной длины волны. На практике содержит узкий участок спектра.
Монтаж электрокороба – крепление электрокороба к стене.
Напряжение – разность потенциалов между двумя точками, например, между фазным и нулевым проводом.
Номинальное напряжение – 220-240 В для сети переменного тока.
Нулевой провод (N) – провод, служащий для возврата тока.
Навеска люстр, бра, светильников – подвешивание и подключение люстр, бра, светильников.
Накладная электроточка – розетка/выключатель, установленные на поверхности стены.
Напряжение отсечки – минимальное напряжение, при котором батарея способна отдавать полезную энергию при определенных условиях разряда.
Напряжение холостого хода – напряжение на внешних зажимах батареи при отсутствии отбора тока.
Не более – значения величин являются наибольшими.
Не менее – значения величин являются наименьшими.
Схема освещения ванной комнаты.
Нормальные помещения – сухие помещения, если отсутствуют условия (особо сырые, жаркие, пыльные).
Ом – единица электрического сопротивления.
Освещение – применение света в конкретной обстановке, рядом с объектами или в их окружении, с целью сделать их видимыми.
Освещенность – величина, которая отражает соотношение падающего светового потока к освещаемой площади. Единица измерения –люкс.
Отражение – свойство материалов возвращать падающий на них свет.
Особо сырое помещение – это помещение, где относительная влажность воздуха близка к 100%.
Проводник – составная часть электропроводки, служащая для передачи тока.
Переменный ток – электрический ток, который периодически изменяет свою величину и направление.
Постоянный ток – электрический ток, который течет неизменно в одном направлении.
Потребители электроэнергии – все электрические электроприборы, работающие за счет потребления электроэнергии.
Переборка щита – замена автоматов защиты с переподключением проводов.
Патрон – приспособление для установки и закрепления электрической лампы в светильнике.
Плавкий предохранитель – коммутационный электрический элемент, предназначенный для отключения защищаемой цепи путем расплавления защитного элемента.
Схема соединения проводов в распредкоробке.
Пряжки – приспособления для крепления кабелей и проводов к основаниям при открытой прокладке.
Провод – проводник электрического тока, состоящий из одной или нескольких токопроводящих жил.
Переноска – освещение, осуществляемое переносными лампами, присоединенными к сети напряжением 220-240 В в обычных помещениях и 12 В в помещениях повышенной опасности.
Провод (PEN) – провод с защитной функцией.
Плотность энергии – отношение энергии элемента к его массе или объему, выраженное в Ватт-часах на единицу массы или объема.
Пускорегулирующие аппараты (ПРА) – устройство, работающее в электрической цепи с газоразрядными лампами и служащее главным образом для стабилизации тока при разряде.
Пайка – соединение проводов при помощи паяльника и специальных припоев.
Распределительный щит – место установки предохранителей, дистанционных выключателей и т. д.
Разряд – потребление электрической энергии от элемента во внешнюю цепь.
Разъемные контактные соединения – устройства, состоящие из вилки и розетки.
Разборные контактные соединения – устройства, которые могут быть разобраны без разрушения соединяемых деталей.
Распаячная коробка – коробка, в которой производится соединение проводов.
Сила тока – количество электричества, протекающего по проводу за определенный период времени.
Сильный ток – ток напряжением до 1000 В.
Схема устройства линии выключателя.
Слаботочный предохранитель – небольшой плавкий предохранитель, используемый в электрических приборах.
Слабый ток – ток напряжением до 50 В.
Схема электропроводки – схема, которая отображает положение всех электрических устройств и проводов.
Силовая линия – линия проводов для подключения силовых розеток (электроплита, водонагреватель и т. д.).
Светильник – плафон с патроном и лампочкой.
Сверление сквозных отверстий в стенах – бурение проходных отверстий в стенах.
Силовой провод – провод, по которому происходит подача электроэнергии.
Сетевой кабель для компьютера – линия компьютерной сети.
Световая отдача – световая отдача показывает, с каким КПД полученная электрическая мощность преобразуется в свет. Измеряется в люменах/Вт и является главным показателем экономичности лампы.
Световой поток – вся мощность излучения источника света, оцениваемая по световому ощущению глаза человека. Измеряется в люменах.
Сила света – интенсивность излучаемого в определенном направлении света. Измеряется в канделах.
Стартер – устройство, служащее для зажигания газоразрядных ламп путем подогрева электрода.
Сухое помещение – помещение, в котором относительная влажность воздуха не превышает 60%.
Сырое помещение – помещение, в котором влажность воздуха длительное время превышает 75%.
Сопротивление заземляющего устройства – сумма сопротивлений заземлителя (относительно земли) и заземляющих проводников.
Сопротивление растеканию – сопротивление, которое оказывает заземлитель на участке растекания тока.
Варианты скрутки проводов.
Светодиод – полупроводниковый прибор с электронно-дырочным р-n переходом или контактом металл-полупроводник, который генерирует при прохождении через него электрического тока оптическое (видимое) излучение.
Счетчик – прибор учета электроэнергии.
Скрутка – приспособление для соединений отдельно взятых монолитных жил небольшого сечения.
Ток утечки – ток, возникающий при повреждении проводки.
Труба ПВХ – жесткая пластиковая труба. Применяется как дополнительный изолятор для электропроводки.
Телефонная линия – кабель для телефонной связи.
Телевизионный краб – устройство для разветвления телевизионного кабеля на несколько отдельных линий.
Ток замыкания на землю – ток, проходящий через землю в месте замыкания.
Трансформатор – устройство, преобразующее переменное напряжение одного уровня в напряжение другого уровня.
Устройство защитного отключения (УЗО) – устройство для защиты от поражения электрическим током.
Устройство максимальной токовой защиты – плавкий предохранитель или линейный защитный автомат.
Ультрафиолетовое излучение – оптическое излучение с длиной волн меньшей, чем у видимого излучения.
Устройство зажигания – электрическое устройство, которое обеспечивает условия, необходимые для инициирования разряда.
Установка электроточки – установка розетки/выключателя.
Установка внутренней электроточки – вмазка подрозетника.
Схема расположения розеток.
Установка розетки – установка механизма розетки.
Установка клеммной группы – соединение проводов при помощи клеммы.
Фазный провод – основной токопроводящий провод.
Цикл – одна последовательность заряда и разряда элемента.
Цветовая температура – мера объективного впечатления от цвета данного источника света.
Цветовое ощущение – общее субъективное ощущение, которое человек испытывает, когда смотрит на источник света.
Частота– количество колебаний в секунду. Частота переменного тока в обычной электросети составляет 50 Гц.
Штробление – прорезание борозд в стенах и потолках для укладки проводов.
Шинопровод – комплектное устройство для прокладки электрической сети. Состоит из отдельных секций, соединяемых сваркой и болтовыми соединениями.
Электрическая цепь – замкнутый участок электропроводки.
Экранирующая решетка – часть светильника, изготовленная из прозрачных или непрозрачных элементов таким образом, чтобы прикрыть лампу от непосредственного наблюдения под определенным углом.
Электролит – материал, проводящий носителей заряда в элементе.
Электрод – проводящий материал, способный при реакции с электролитом производить носителей тока.
Электрощит – комплекс электроаппаратов, установленных в одном боксе и предназначенных для распределения электроэнергии по линиям и их защиты от перегрузок, КЗ и токов утечки на землю.
Электропроводка – провода, соединяющие групповой щиток, светильники, розетки, стационарные электроприборы.
Электрокороб – пластиковый кабель-канал для укладки в него проводов. Применяется при монтаже наружной электропроводки.
Электроточка – розетка/выключатель.
Электрический контакт – соприкосновение элементов, обеспечивающее непрерывность электрической цепи.
Электроустановочная скоба – пластиковая изогнутая в виде дуги или буквы П круглая или плоская полоска (в зависимости от сечения кабеля).
Конечно, это не все термины, которые есть в электрике. Здесь представлены лишь наиболее часто встречающиеся.
Поделитесь полезной статьей:
Topfazaa.ru
Суть электричества. Электричество – это…
Электричество — это движущийся в определенном направлении поток частиц. Они обладают неким зарядом. По-другому, электричество — это энергия, которая получается при движении, а также освещение, появляющееся после получения энергии. Термин ввел ученый Уильям Гилберт в 1600 году. При проведении опытов с янтарем еще древнегреческий Фалес обнаружил, что минералом приобретался заряд. «Янтарь» в переводе с греческого означает «электрон». Отсюда пошло и название.
Электричество – это…
Благодаря электричеству, вокруг проводников тока или тел, обладающих зарядом, создается электрическое поле. Через него появляется возможность воздействовать на другие тела, у которых также есть некий заряд.
Все знают, что заряды бывают положительными и отрицательными. Конечно, это условное деление, но по сложившейся истории их так и продолжают обозначать.
Если тела заряжены одинаково, они будут отталкиваться, а если по-разному — притягиваться.
Суть электричества заключается не только в создании электрического поля. Возникает и магнитное поле. Поэтому между ними имеется родство.
Больше века спустя, в 1729 году, Стивен Грей установил, что есть тела, обладающие очень большим сопротивлением. Они способны проводить электрический ток.
В настоящее время больше всего электричеством занимается термодинамика. Но квантовые свойства электромагнетизма изучает квантовая термодинамика.
История
Вряд ли можно назвать конкретного человека, открывшего явление. Ведь и по сей день продолжаются исследования, выявляются новые свойства. Но в науке, которую нам преподают в школе, называют несколько имен.
Считается, что первым, кто заинтересовался электричеством, был философ Фалес, живший в Древней Греции. Это он тер янтарь о шерсть и наблюдал, как начинали притягиваться тела.
Затем Аристотель изучал угрей, поражавших врагов, как поняли позже, электричеством.
Позже Плиний писал об электрических свойствах смолы.
Ряд интересных открытий закрепили за врачом английской королевы, Вильямом Жильбером.
В середине семнадцатого века, после того как стал известен термин «электричество», бургомистр Отто фон Герике изобрел электростатическую машину.
В восемнадцатом веке Франклин создал целую теорию явления, говоряющую о том, что электричество – это флюид или нематериальная жидкость.
Кроме упомянутых людей, с этим вопросом связывают такие знаменитые имена, как:
- Кулон;
- Гальвани;
- Вольт;
- Фарадей;
- Максвелл;
- Ампер;
- Лодыгин;
- Эдисон;
- Герц;
- Томсон;
- Клод.
Несмотря на их неоспоримый вклад, самым могущественным из ученых в мире по праву признают Николу Теслу.
Никола Тесла
Ученый родился в семье сербского православного священника на территории нынешней Хорватии. В шесть лет мальчик обнаружил чудесное явление, когда играл с черной кошкой: ее спина вдруг осветилась полоской голубого цвета, что сопровождалось искрами при прикосновении. Так мальчик впервые узнал, что такое «электричество». Это и определило всю его будущую жизнь.
Ученому принадлежат изобретения и научные работы о:
- переменном токе;
- эфире;
- резонансе;
- теории полей;
- радио и еще многом другом.
Многие связывают событие, получившее название Тунгусский метеорит, с именем Николы Теслы, считая, что огромный взрыв в Сибири был вызван не падением космического тела, а опытом, проводимым ученым.
Природное электричество
Одно время в научных кругах существовало мнение, что электричества в природе не существует. Но эту версию опровергли тогда, когда Франклином была установлена электрическая природа молнии.
Именно благодаря ей аминокислоты начали синтезироваться, а значит, и появилась жизнь. Установлено, что движения, дыхание и другие процессы, происходящие в организме, возникают от нервного импульса, который имеет электрическую природу.
Всем известные рыбы — электрические скаты – и некоторые другие виды защищаются таким образом, с одной стороны, и поражают жертву, с другой.
Применение
Подключение электричества происходит за счет работы генераторов. На электростанциях создается энергия, передаваемая по специальным линиям. Ток образуется за счет преобразования внутренней или механической энергии в электрическую. Станции, которые ее вырабатывают, где происходит подключение или отключение электричества, бывают различных видов. Среди них выделяют:
- ветровые;
- солнечные;
- приливные;
- гидроэлектростанции;
- тепловые атомные и другие.
Подключение электричества сегодня происходит практически везде. Представить себе жизнь без него современный человек не может. С помощью электричества производится освещение, передается информация по телефону, радио, телевидению… За счет него функционирует такой транспорт, как трамваи, троллейбусы, электрички, поезда метро. Появляются и все смелее заявляют о себе электромобили.
Если происходит отключение электричества в доме, то человек часто становится беспомощным в разных делах, так как даже бытовые приборы работают при помощи этой энергии.
Неразгаданные тайны Теслы
Свойства явления изучали с древних времен. Человечество узнало, как провести электричество, используя различные источники. Это в значительной степени облегчило им жизнь. Тем не менее в будущем людям еще предстоит немало открытий, связанных с электричеством.
Некоторые из них, может быть, даже уже были сделаны известным Николой Теслой, но затем были засекречены или уничтожены им самим. Биографы утверждают, что в конце жизни большинство записей ученый собственноручно сжег, осознав, что человечество не готово к ним и может навредить себе, использовав его открытия как самое мощное оружие.
Но по другой версии, считается, что часть записей была изъята спецслужбами США. Истории известен эсминец ВМФ США «Элдридж», который не только обладал способностью быть невидимым для радаров, но и перемещался моментально в пространстве. Есть свидетельства эксперимента, после которого часть экипажа тогда погибла, другая часть исчезла, а оставшиеся в живых сошли с ума.
Так или иначе, понятно, что все тайны электричества еще не раскрыты. Значит, человечество нравственно еще не готово к этому.
fb.ru
Самоучитель электрика с нуля – Всё о электрике в доме
Как читать электрические схемы – графические, буквенные и цифровые обозначения
Новички, которые пытаются самостоятельно собрать какие-то электронные схемы и приборы, сталкиваются с самым первым в своей новой деятельности вопросе, как читать электрические схемы? Вопрос, на самом деле серьезный, ведь прежде, чем собрать схему, ее необходимо как-то обозначить на бумаге. Или найти готовый вариант для воплощения в жизнь. То есть, чтение электрических схем – основная задача любого радиолюбителя или электрика.
Что такое электрическая схема
Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.
Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО.
Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:
Как видите, очень похоже на оригинал. А вот так обозначается динамик:
То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.
Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.
Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:
Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.
Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.
Что обозначают буквы и цифры
Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква. По сути, это буквенное обозначение элемента. Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали. То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.
Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.
Внимание! Специалисты называют такую нумерацию правилом «И». Если обратите внимание, то движение по схеме так и происходит.
И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу. К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает). Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.
Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.
И еще несколько обозначений. Проводники графически обозначаются прямой непрерывной линией, места пайки точкой. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.
Заключение по теме
Итак, вопрос, как научится читать схемы электрические, не самый простой. Вам потребуется не только знание УЗО, но и знание, касающиеся параметров каждого элемента, его структуры и конструкции, а также принципа работы, и для чего он необходим. То есть, придется учить все азы радио- и электротехники. Сложно? Не без этого. Но если вы поймете, как все работает, то для вас откроются горизонты, о которых вы и не мечтали.
Условные обозначения на электрических схемах
Обозначение розетки на электрической схеме по ГОСТам
Как определить полярность электролитического конденсатора
Самоучитель электрика. Обучиться, научиться электромонтажу. Осветительная бытовая электрическая сеть, электричество своими руками. Схема электропроводки, проводки.
Наверняка я что-то упустил. Могут быть разные частные вопросы по электрике, которые я не осветил. Обязательно пишите вопросы в обсуждение статьи. Я, если смогу, на них отвечу.
Техника безопасности
Если Вы самостоятельно никогда не выполняли электромонтажные работы, то не следует думать, что прочитав этот материал, Вы сможете все сделать правильно, безопасно для себя и будущих пользователей. Статья позволит понять, как устроена бытовая осветительная сеть, уяснить основные принципы ее монтажа. Первый раз электромонтажные работы нужно проводить под наблюдением опытного специалиста. В любом случае, вне зависимости от того, имеете ли Вы официальный допуск, Вы берете на себя ответственность за жизнь, здоровье и безопасность себя и окружающих.
Никогда не работайте с высоким напряжением в одиночку. Всегда должен рядом быть человек, который в критической ситуации сможет обесточить систему, вызвать экстренные службы и оказать первую помощь.
Не следует выполнять работы под напряжением. Это развлечение для опытных профессионалов. Обесточьте сеть, с которой будете работать, убедитесь, что никто не сможет случайно включить электричество, когда Вы будете заниматься монтажом.
Не надейтесь на то, что до Вас проводка была выполнена правильно. Обзаведитесь датчиком (индикатором) фазы. Это такое устройство, похожее на отвертку или шило. У него есть щуп. Если щуп прикасается к проводу, находящемуся под напряжением, то загорается индикатор. Убедитесь, что Вы умеете правильно пользоваться этим датчиком. Есть тонкости. Некоторые датчики правильно работают только если пальцем прижимать специальный контакт на ручке. Перед тем, как начинать работу, с помощью индикатора фазы убедитесь, что проводка обесточена. Я не раз встречал ошибочно выполненные варианты проводки, когда автомат на входе разрывает только один провод, не обеспечивая полное обесточивание сети. Такая ошибка очень опасна, так как, отключив автомат, Вы предполагаете, что сеть обесточена, а это не так. Датчик фазы сразу предупредит Вас об опасности.
Главные неисправности электротехники
Мастера говорят, что в электротехнике есть всего два вида неисправностей. Нет нужного надежного контакта и есть ненужный. Действительно, в электромонтажном деле не бывает случаев, когда две точки сети должны быть связаны определенным сопротивлением. Они либо должны быть соединены, либо не соединены.
Схемы электрических соединений
На схеме приведена типовая двухконтурная проводка. На объект через автомат (A2 ), УЗО (A3 ) и электрический счетчик (A4 ) заведено сетевое напряжение осветительной сети (O1 ). Далее это напряжение разводится на два контура — осветительный и силовой. Оба контура имеют отдельные автоматы (A4 — осветительный контур, A5 — силовой) для их защиты от перегрузок и раздельного отключения при ремонтных работах. Автомат осветительного контура обычно выбирается на меньшую силу тока, чем автомат силового контура. К осветительному контуру подключены лампы (L1 — LN ) и две розетки (S1. S2 ) для подключения маломощных нагрузок, например, компьютера или телевизора. Эти розетки используются при ремонтных работах на силовом контуре для подключения электроинструмента. Силовой контур разведен на силовые розетки (S3 — SN ).
На схемах место соединения проводников обозначается точкой. Если проводники пересекают друг друга, но точки нет, то это означает, что проводники не соединены, они пересекаются без соединения.
Параллельное и последовательное соединения
Электрические цепи могут быть соединены параллельно и последовательно.
При последовательном соединении электрический ток, выходящий из одной цепи, попадает в другую. Таким образом, через все цепи, соединенные последовательно, протекает одинаковый ток.
При параллельном соединении электрический ток разветвляется на все цепи, соединенные параллельно. Таким образом, суммарный ток равен сумме токов в каждой цепи. Зато на цепи, соединенные параллельно, подается одинаковое напряжение.
На приведенной схеме входной автомат, УЗО, счетчик и вся остальная схема соединены последовательно. В результате автомат может ограничивать силу тока во всей цепи, а счетчик — измерять потребляемую энергию. Оба контура и нагрузки в них соединены параллельно, что позволяет подвести к каждой нагрузке сетевое напряжение, на которое она рассчитана, независимо от других нагрузок.

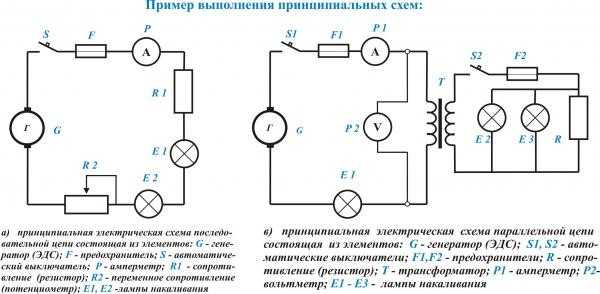

Здесь приведена принципиальная электрическая схема. Бывают еще монтажные схемы. На них указывается на плане объекта, где должна пройти проводка, где установить щит, где поставить розетки, выключатели и осветительные приборы. Там совсем другие обозначения. Я — не специалист в этих схемах. Информацию о них поищите в других источниках.
Основы электротехники для начинающих
- Понятия и свойства электрического тока
- Основные токовые величины
- Закон Ома
- Энергия и мощность в электротехнике
- Видео: Основы электротехники. Курс для начинающего электрика
Существует множество понятий, которые нельзя увидеть собственными глазами и потрогать руками. Наиболее ярким примером служит электротехника, состоящая из сложных схем и малопонятной терминологии. Поэтому очень многие просто отступают перед трудностями предстоящего изучения этой научно-технической дисциплины.
Получить знания в этой области помогут основы электротехники для начинающих, изложенные доступным языком. Подкрепленные историческими фактами и наглядными примерами, они становятся увлекательными и понятными даже для тех, кто впервые столкнулся с незнакомыми понятиями. Постепенно продвигаясь от простого к сложному, вполне возможно изучить представленные материалы и использовать их в практической деятельности.
Понятия и свойства электрического тока
Электрические законы и формулы требуются не только для проведения каких-либо расчетов. Они нужны и тем, кто на практике выполняет операции, связанные с электричеств ом. Зная основы электротехники можно логическим путем установить причину неисправности и очень быстро ее устранить.
Суть электрического тока заключается в движении заряженных частиц, переносящих электрический заряд от одной до другой точки. Однако при беспорядочном тепловом движении заряженных частиц, по примеру свободных электронов в металлах, переноса заряда не происходит. Перемещение электрического заряда через поперечное сечение проводника происходит лишь при условии участия ионов или электронов в упорядоченном движении.
Электрический ток всегда протекает в определенном направлении. О его наличии свидетельствуют специфические признаки:
- Нагревание проводника, по которому протекает ток.
- Изменение химического состава проводника под действием тока.
- Оказание силового воздействия на соседние токи, намагниченные тела и соседние токи.
Электрический ток может быть постоянным и переменным. В первом случае все его параметры остаются неизменными, а во втором – периодически происходит изменение полярности от положительной к отрицательной. В каждом полупериоде изменяется направление потока электронов. Скорость таких периодических изменений представляет собой частоту, измеряемую в герцах
Основные токовые величины
При возникновении в цепи электрического тока, происходит постоянный перенос заряда через поперечное сечение проводника. Величина заряда, перенесенная за определенную единицу времени, называется силой тока. измеряемой в амперах .
Для того чтобы создать и поддерживать движение заряженных частиц, необходимо воздействие силы, приложенной к ним в определенном направлении. В случае прекращения такого действия, прекращается и течение электрического тока. Такая сила получила название электрического поля, еще она известна как напряженность электрического поля. Именно она вызывает разность потенциалов или напряжение на концах проводника и дает толчок движению заряженных частиц. Для измерения этой величины применяется специальная единица – вольт. Существует определенная зависимость между основными величинами, отраженная в законе Ома, который будет рассмотрен подробно.
Важнейшей характеристикой проводника, непосредственно связанной с электрическим током, является сопротивление. измеряемое в омах. Данная величина является своеобразным противодействием проводника течению в нем электрического тока. В результате воздействия сопротивления происходит нагрев проводника. С увеличением длины проводника и уменьшением его сечения, значение сопротивления увеличивается. Величина в 1 Ом возникает, когда разность потенциалов в проводнике составляет 1 В, а сила тока – 1 А.

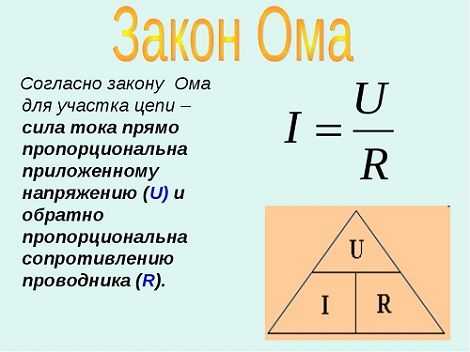

Данный закон относится к основным положениям и понятиям электротехники. Он наиболее точно отражает зависимость между такими величинами, как сила тока, напряжение, сопротивление и мощность. Определения этих величин уже были рассмотрены, теперь нужно установить степень их взаимодействия и влияния друг на друга.
Для того чтобы вычислить ту или иную величину, необходимо воспользоваться следующими формулами:
- Сила тока: I = U/R (ампер).
- Напряжение: U = I x R (вольт).
- Сопротивление: R = U/I (ом).
Зависимость этих величин, для лучшего понимания сути процессов, часто сравнивается с гидравлическими характеристиками. Например, внизу бака, наполненного водой, устанавливается клапан с примыкающей к нему трубой. При открытии клапана вода начинает течь, поскольку существует разница между высоким давлением в начале трубы и низким – на ее конце. Точно такая же ситуация возникает на концах проводника в виде разности потенциалов – напряжения, под действием которого электроны двигаются по проводнику. Таким образом, по аналогии, напряжение представляет собой своеобразное электрическое давление.
Силу тока можно сравнить с расходом воды, то есть ее количеством, протекающим через сечение трубы за установленный период времени. При уменьшении диаметра трубы уменьшится и поток воды в связи с увеличением сопротивления. Этот ограниченный поток можно сравнить с электрическим сопротивлением проводника, удерживающим поток электронов в определенных рамках. Взаимодействие тока, напряжения и сопротивления аналогично гидравлическим характеристикам: с изменением одного параметра, происходит изменение всех остальных.
Энергия и мощность в электротехнике

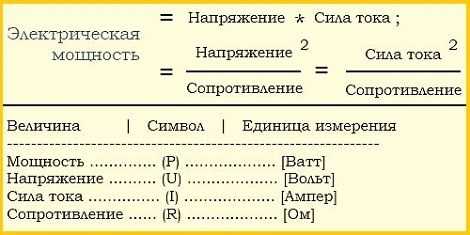

В электротехнике существуют еще и такие понятия, как энергия и мощность. связанные с законом Ома. Сама энергия существует в механической, тепловой, ядерной и электрической форме. В соответствии с законом сохранения энергии, ее невозможно уничтожить или создать. Она может лишь преобразовываться из одной формы в другую. Например, в аудиосистемах осуществляется преобразование электроэнергии в звук и теплоту.
Любые электрические приборы потребляют определенное количество энергии на протяжении установленного промежутка времени. Эта величина индивидуальна для каждого прибора и представляет собой мощность, то есть объем энергии, который может потребить тот или иной прибор. Этот параметр вычисляется по формуле P=IxU. единицей измерения служит ватт. Он означает перемещение одного ампера одним вольтом через сопротивление в один ом.
Таким образом, основы электротехники для начинающих помогут на первых порах разобраться с основными понятиями и терминами. После этого будет значительно легче использовать полученные знания на практике.
Электрика для чайников: основы электроники
Источники: http://onlineelektrik.ru/eoborudovanie/kondensatori/kak-chitat-elektricheskie-sxemy-graficheskie-bukvennye-i-cifrovye-oboznacheniya.html, http://hw4.ru/h-tutorial-electrician, http://electric-220.ru/news/osnovy_ehlektrotekhniki_dlja_nachinajushhikh/2016-12-03-1133
electricremont.ru
Про электричество новичкам
К нам часто обращаются читатели, которые раньше не сталкивались с работами по электричеству, но хотят в этом разобраться. Для этой категории создана рубрика “Электричество для начинающих”.

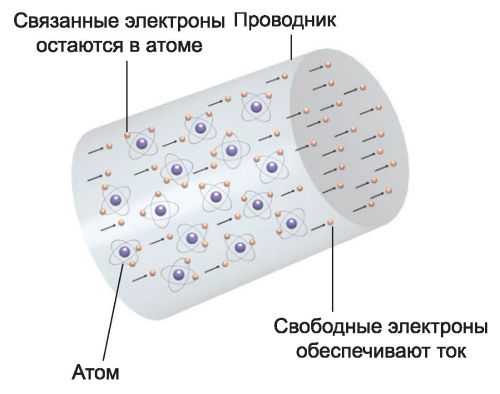

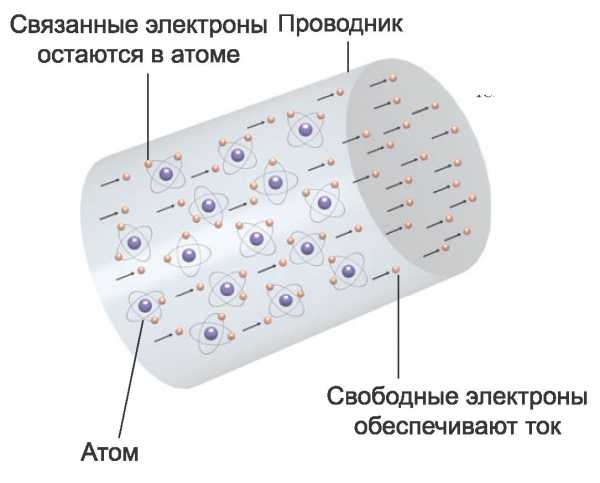

Рисунок 1. Движение электронов в проводнике.
Прежде чем приступить к работам, связанным с электричеством, необходимо немного «подковаться» теоретически в этом вопросе.
Термин “электричество” подразумевает движение электронов под действием электромагнитного поля.
Главное – понять, что электричество – это энергия мельчайших заряженных частиц, которые движутся внутри проводников в определенном направлении (рис. 1).
Постоянный ток практически не меняет своего направления и величины во времени. Допустим, в обычной батарейке постоянный ток. Тогда заряд будет перетекать от минуса к плюсу, не меняясь, пока не иссякнет.
Переменный ток – это ток, который с определенной периодичностью меняет направление движения и величину. Представьте ток как поток воды, текущий по трубе. Через какой-то промежуток времени (например, 5 с) вода будет устремляться то в одну сторону, то в другую.
Рисунок 2. Схема устройства трансформатора.
С током это происходит намного быстрее, 50 раз в секунду (частота 50 Гц). В течение одного периода колебания величина тока повышается до максимума, затем проходит через ноль, а потом происходит обратный процесс, но уже с другим знаком. На вопрос, почему так происходит и зачем нужен такой ток, можно ответить, что получение и передача переменного тока намного проще, чем постоянного. Получение и передача переменного тока тесно связаны с таким устройством, как трансформатор (рис. 2).
Генератор, который вырабатывает переменный ток, по устройству гораздо проще, чем генератор постоянного тока. Кроме того, для передачи энергии на дальнее расстояние переменный ток подходит лучше всего. С его помощью при этом теряется меньше энергии.
При помощи трансформатора (специального устройства в виде катушек) переменный ток преобразуется с низкого напряжения на высокое, и наоборот, как это представлено на иллюстрации (рис. 3).
Именно по этой причине большинство приборов работает от сети, в которой ток переменный. Однако постоянный ток также применяется достаточно широко: во всех видах батарей, в химической промышленности и некоторых других областях.

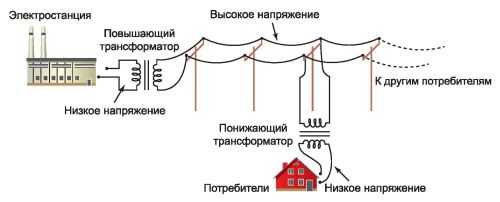

Рисунок 3. Схема передачи переменного тока.
Многие слышали такие загадочные слова, как одна фаза, три фазы, ноль, заземление или земля, и знают, что это важные понятия в мире электричества. Однако не все понимают, что они обозначают и какое отношение имеют к окружающей действительности. Тем не менее знать это надо обязательно.
Не углубляясь в технические подробности, которые не нужны домашнему мастеру, можно сказать, что трехфазная сеть – это такой способ передачи электрического тока, когда переменный ток течет по трем проводам, а по одному возвращается назад. Вышесказанное надо немного пояснить. Любая электрическая цепь состоит из двух проводов. По одному ток идет к потребителю (например к чайнику), а по другому возвращается обратно. Если разомкнуть такую цепь, то ток идти не будет. Вот и все описание однофазной цепи (рис. 4 А).
Тот провод, по которому ток идет, называется фазовым, или просто фазой, а по которому возвращается – нулевым, или нолем. Трехфазная цепь состоит из трех фазовых проводов и одного обратного. Такое возможно потому, что фаза переменного тока в каждом из трех проводов сдвинута по отношению к соседнему на 120° (рис. 4 Б). Более подробно на этот вопрос поможет ответить учебник по электромеханике.
Рисунок 4. Схема электрических цепей.
Передача переменного тока происходит именно при помощи трехфазных сетей. Это выгодно экономически: не нужны еще два нулевых провода. Подходя к потребителю, ток разделяется на три фазы, и каждой из них дается по нолю. Так он попадает в квартиры и дома. Хотя иногда трехфазная сеть заводится прямо в дом. Как правило, речь идет о частном секторе, и такое положение дел имеет свои плюсы и минусы.
Земля, или, правильнее сказать, заземление – третий провод в однофазной сети. В сущности, рабочей нагрузки он не несет, а служит своего рода предохранителем.
Например, в случае когда электричество выходит из-под контроля (например, короткое замыкание), возникает угроза пожара или удара током. Чтобы этого не произошло (то есть значение тока не должно превышать безопасный для человека и приборов уровень), вводится заземление. По этому проводу избыток электричества в буквальном смысле слова уходит в землю (рис. 5).

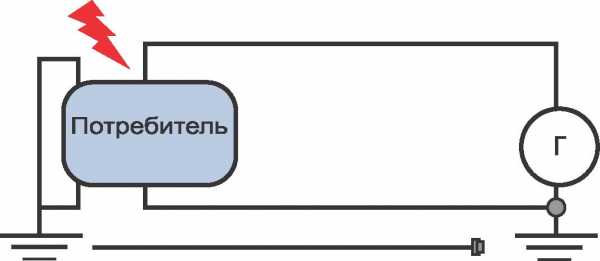

Рисунок 5. Простейшая схема заземления.
Еще один пример. Допустим, в работе электродвигателя стиральной машины возникла небольшая поломка и часть электрического тока попадает на внешнюю металлическую оболочку прибора.
Если заземления нет, этот заряд так и будет блуждать по стиральной машине. Когда человек прикоснется к ней, он моментально станет самым удобным выходом для данной энергии, то есть получит удар током.
При наличии провода заземления в этой ситуации излишний заряд стечет по нему, не причинив никому вреда. В дополнение можно сказать, что нулевой проводник также может быть заземлением и, в принципе, им и является, но только на электростанции.
Ситуация, когда в доме нет заземления, небезопасна. Как с ней справиться, не меняя всю проводку в доме, будет рассказано в дальнейшем.
ВНИМАНИЕ!
Некоторые умельцы, полагаясь на начальные знания по электротехнике, устанавливают нулевой провод как заземляющий. Никогда так не делайте.
При обрыве нулевого провода корпуса заземленных приборов окажутся под напряжением 220 В.
Поделитесь полезной статьей:
Topfazaa.ru
Базовые понятия о электричестве

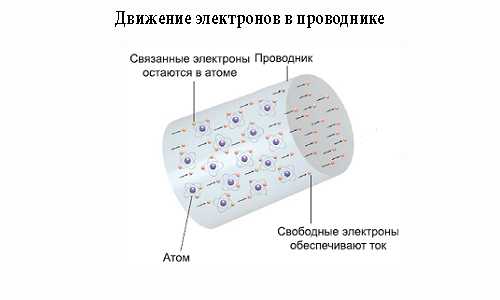

Движение электронов в проводнике
Прежде чем приступить к работам, связанным с электричеством, необходимо немного «подковаться» теоретически в этом вопросе. Если говорить просто, то обычно под электричеством подразумевается это движение электронов под действием электромагнитного поля. Главное — понять, что электричество — энергия мельчайших заряженных частиц, которые движутся внутри проводников в определенном направлении.
Постоянный ток практически не меняет своего направления и величины во времени. Допустим, в обычной батарейке постоянный ток. Тогда заряд будет перетекать от минуса к плюсу, не меняясь, пока не иссякнет.
Переменный ток — это ток, который с определенной периодичностью меняет направление движения и величину.
Представьте ток как поток воды, текущий по трубе. Через какой-то промежуток времени (например, 5 с) вода будет устремляться то в одну сторону, то в другую. С током это происходит намного быстрее — 50 раз в секунду (частота 50 Гц). В течение одного периода колебания величина тока повышается до максимума, затем проходит через ноль, а потом происходит обратный процесс, но уже с другим знаком. На вопрос, почему так происходит и зачем нужен такой ток, можно ответить, что получение и передача переменного тока намного проще, чем постоянного.
Получение и передача переменного тока тесно связаны с таким устройством, как трансформатор. Генератор, который вырабатывает переменный ток, по устройству гораздо проще, чем генератор постоянного тока. Кроме того, для передачи энергии на дальнее расстояние переменный ток подходит лучше всего. С его помощью при этом теряется меньше энергии.
При помощи трансформатора (специального устройства в виде катушек) переменный ток преобразуется с низкого напряжения на высокое и наоборот, как это представлено на иллюстрации. Именно по этой причине большинство приборов работает от сети, в которой ток переменный. Однако постоянный ток также применяется достаточно широко — во всех видах батарей, в химической промышленности и некоторых других областях.

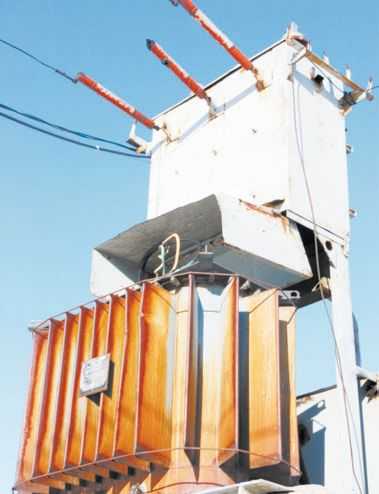

Трансформатор на подстанции понижает напряжение от высоковольтной линии для передачи в бытовую сеть
Многие слышали такие загадочные слова, как одна фаза, три фазы, ноль, заземление или земля, и знают, что это важные понятия в мире электричества. Однако не все понимают, что они обозначают и какое отношение имеют к окружающей действительности. Тем не менее знать это обязательно. Не углубляясь в технические подробности, которые не нужны домашнему мастеру, можно сказать, что трехфазная сеть — это такой способ передачи электрического тока, когда переменный ток течет по трем проводам, а по одному возвращается назад. Вышесказанное надо немного пояснить. Любая электрическая цепь состоит из двух проводов. По одному ток идет к потребителю (например, к чайнику), а по другому возвращается обратно. Если разомкнуть такую цепь, то ток идти не будет. Вот и все описание однофазной цепи.
Передача на расстояние переменного тока
Тот провод, по которому ток идет, называется фазовым, или просто фазой, а по которому возвращается — нулевым, или нолем. Трехфазная цепь состоит из трех фазовых проводов и одного обратного. Такое возможно потому, что фаза переменного тока в каждом из трех проводов сдвинута по отношению к соседнему на 120 °C. Более подробно на этот вопрос поможет ответить учебник по электромеханике. Передача переменного тока происходит именно при помощи трехфазных сетей. Это выгодно экономически — не нужны еще два нулевых провода.
Схема однофазной цепи
Подходя к потребителю, ток разделяется на три фазы, и каждой из них дается по нолю. Так он попадает в квартиры и дома. Хотя иногда трехфазная сеть заводится прямо в дом. Как правило, речь идет о частном секторе, и такое положение дел имеет свои плюсы и минусы. Об этом будет рассказано позднее. Земля, или, правильнее сказать, заземление — третий провод в однофазной сети. В сущности, рабочей нагрузки он не несет, а служит своего рода предохранителем. Это можно объяснить на примере. В случае, когда электричество выходит из-под контроля (например, короткое замыкание), возникает угроза пожара или удара током. Чтобы этого не произошло (то есть значение тока не должно превышать безопасный для человека и приборов уровень), вводится заземление. По этому проводу избыток электричества в буквальном смысле слова уходит в землю.
Схема трехфазной цепи
Еще один пример. Допустим, в работе электродвигателя стиральной машины возникла небольшая поломка и часть электрического тока попадает на внешнюю металлическую оболочку прибора. Если заземления нет, этот заряд так и будет блуждать по стиральной машине. Когда человек прикоснется к ней, он моментально станет самым удобным выходом для данной энергии, то есть получит удар током. При наличии провода заземления в этой ситуации излишний заряд стечет по нему, не причинив никому вреда. В дополнение можно сказать, что но- левой проводник также может быть заземлением и, в принципе, им и является, но только на электростанции. Ситуация, когда в доме нет заземления, небезопасна. Как с ней справиться, не меняя всю проводку в доме, будет рассказано в дальнейшем.
Простейшая схема заземления
Внимание!
Некоторые умельцы, полагаясь на начальные знания по электротехнике, устанавливают нулевой провод как заземляющий. Никогда так не делайте. При обрыве нулевого провода корпуса заземленных приборов окажутся под напряжением 220 В.
Что бы еще почитать?
remstd.ru
| Базовые понятия электрики Инструменты электрика Электроинструменты электрика Техника безопасности Помощь при поражении током Защита от электрического тока Кабели, провода и шнуры Характеристики составляющих проводов Маркировка кабельной продукции Виды кабелей, проводов и шнуров Сопутствующие изделия Способы соединения проводов Электромонтажные изделия Изделия для прокладки кабеля Электромонтажные коробки Розетки и выключатели Осветительная аппаратура Трансформаторы Автоматические выключатели Предохранители Ящики и боксы под автоматы Электрические счетчики Монтаж кабеля Выбор проводов Составление схемы электропроводки Монтаж скрытой проводки Штробление стен Скрытая прокладка проводки в трубах Скрытая прокладка кабеля в перегородках, полах и потолках Монтаж открытой электропроводки Прокладка кабеля сквозь стены, дверные проемы и оконные рамы Монтаж розеток, выключателей и распределительных коробок Освещение Виды светильников Основные правила освещения Монтаж освещения в квартире или ч. доме Галогенные лампы с трансформатором Монтаж уличного освещения Дизайнерские ухищрения в освещении Монтаж распределительных (ЩЭ) щитков Заземление Заземление в многоэтажном доме Система уравнивания потенциалов Электричество в частном доме Трехфазные и однофазные сети Ввод электроэнергии в частный дом Подключение к линии электропередачи Заземление в частном доме Защита от молний в частном доме Система уравнивания потенциалов Применение стабилизаторов Монтаж электрики на открытом воздухе Система «Умный дом» Ремонт электропроводки Отключение электроэнергии во всей квартире (доме) Срабатывание УЗО Приложения |
Именно по этой причине большинство приборов работает от сети, в которой ток переменный. Однако постоянный ток так-же применяется достаточно широко — во всех видах батарей, в химической промышленности и некоторых других областях. Многие слышали такие загадочные слова, как одна фаза, три фазы, ноль, заземление или земля, и знают, что это важные понятия в мире электричества. Однако не все понимают, что они обозначают и какое отношение имеют к окружающей действительности. Тем не менее знать это обязательно. Не углубляясь в технические подробности, которые не нужны домашнему мастеру, можно сказать, что трехфазная сеть — это такой способ передачи электрического тока, когда переменный ток течет по трем проводам, а по одному возвращается назад. Вышесказанное надо немного пояснить. Любая электрическая цепь состоит из двух проводов. По одному ток идет к потребителю (например, к чайнику), а по другому возвращается обратно. Если разомкнуть такую цепь, то ток идти не будет. Вот и все описание однофазной цепи (рис. 1.4).  Тот провод, по которому ток идет, называется фазовым, или просто фазой, а по которому возвращается — нолевым, или нолем. Трехфазная цепь состоит из трех фазовых проводов и одного обратного. Такое возможно потому, что фаза переменного тока в каждом из трех проводов сдвинута по отношению к соседнему на 120 °С (рис. 1.5). Более подробно на этот вопрос поможет ответить учебник по электромеханике.
Передача переменного тока происходит именно при помощи трехфазных сетей. Это выгодно экономически — не нужны еще два нолевых провода. Подходя к потребителю, ток разделяется на три фазы, и каждой из них дается по нолю. Так он попадает в квартиры и дома. Хотя иногда трехфазная сеть заводится прямо в дом. Как правило, речь идет о частном секторе, и такое положение дел имеет свои плюсы и минусы. Об этом будет рассказано позднее. Земля, или, правильнее сказать, заземление — третий провод в однофазной сети. В сущности, рабочей нагрузки он не несет, а служит своего рода предохранителем. Это можно объяснить на примере. В случае когда электричество выходит из-под контроля (например, короткое замыкание), возникает угроза пожара или удара током. Чтобы этого не произошло (то есть значение тока не должно превышать безопасный для человека и приборов уровень), вводится заземление. По этому проводу избыток электричества в буквальном смысле слова уходит в землю (рис. 1.6).
Еще один пример. Допустим, в работе электродвигателя стиральной машины возникла небольшая поломка и часть электрического тока попадает на внешнюю металлическую оболочку прибора. Если заземления нет, этот заряд так и будет блуждать по стиральной машине. Когда человек прикоснется к ней, он моментально станет самым удобным выходом для данной энергии, то есть получит удар током. При наличии провода заземления в этой ситуации излишний заряд стечет по нему, не причинив никому вреда. В дополнение можно сказать, что нолевой проводник также может быть заземлением и, в принципе, им и является, но только на электростанции. Ситуация, когда в доме нет заземления, небезопасна. Как с ней справиться, не меняя всю проводку в доме, будет рассказано в дальнейшем. ВНИМАНИЕ! Некоторые умельцы, полагаясь на начальные знания по электротехнике, устанавливают нолевой провод как заземляющий. Никогда так не делайте. При обрыве нолевого провода корпуса заземленных приборов окажутся под напряжением 220 В. |
delo-elektrika.ru
