Фото коллайдер – Путешествие элементарной частицы по большому адронному коллайдеру (26 фото)

Большой Адронный Коллайдер (50 фото)

Автор: nlo-mir
Технологии
45

Автор побывал на одной из частей самой сложной установки, когда либо созданной человеком — детекторе CMS.

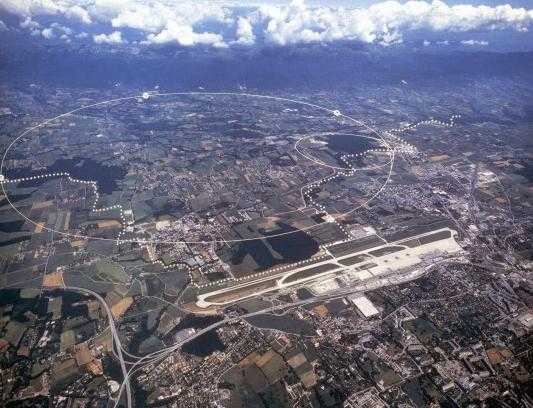

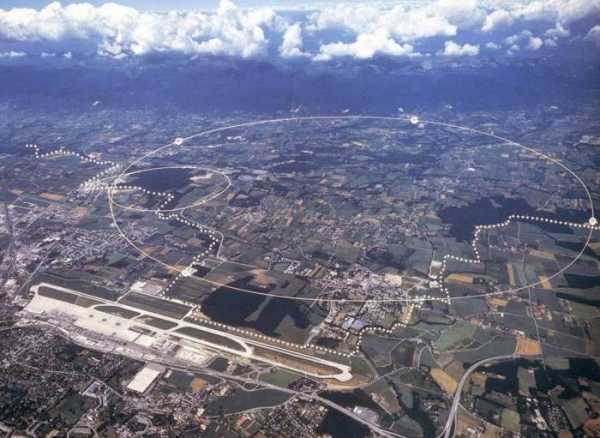

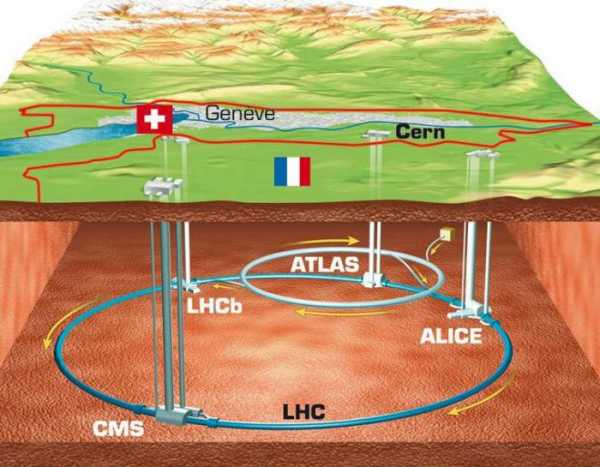

Всего таких детектора четыре, соединены они 30-ти километровой магнитной системой, все вместе это называется Large Hadron Collaider (Большой Адронный Коллайдер).

Мы посетили Point 5 — Compact Muon Solenoid (Компактный мюонный соленоид), CMS

Здоровенный ангар в поле в живописнейшем месте Франции — это наземная часть сооружения

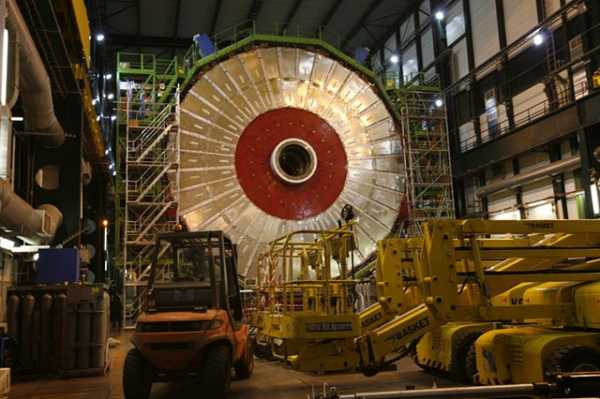

В этом ангаре был впервые собран и протестирован детектор (его длина 20 метров, диаметр 14 метров, а масса — 15 тысяч тонн)

На стене рядом с шахтой висит фотография в натуральную величину, сделанная после этих тестовых прогонов

После того, как убедились что детектор работает, его разобрали на 11 частей и по одной (весом от 1000 до 3000 тонн) опустили на глубину 100 метров, на их рабочее место

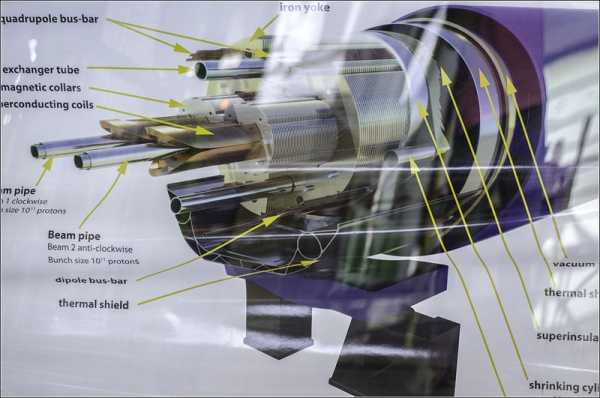

Тут же на стене висела и схема магнитов

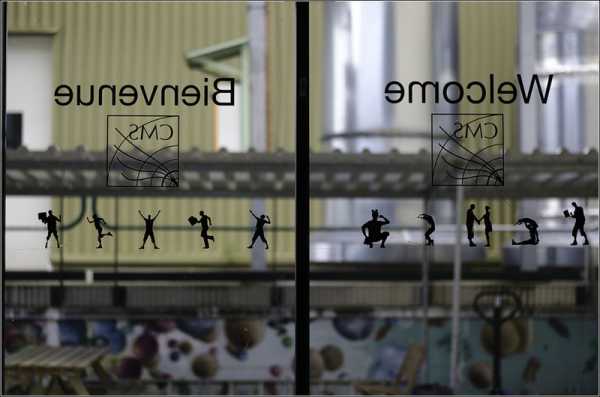

Из ангара мы прошли в КонтролЦентр с очень красивой дверью

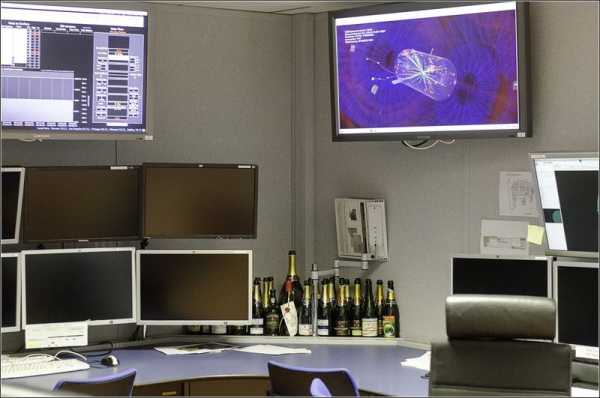

Несколько комнат, в которых много, много-много, очень много мониторов Что праздновалось жидкостью из этих бутылок, мы почему-то не спросили 🙂

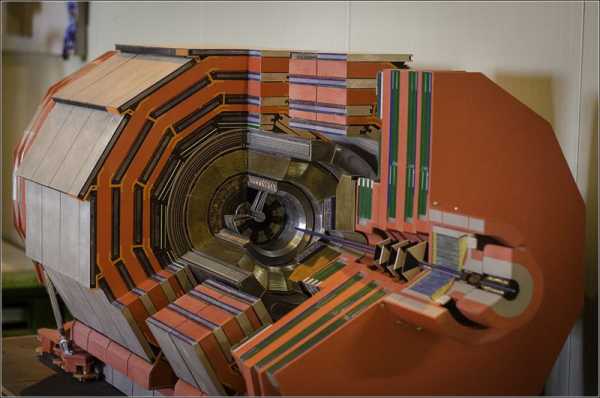

Чуть дальше, в коридоре стоит макет детектора (действующий, т.е. мигающий и всё наглядно демострирующий)

И уже здесь начинается таинство проводов, трубопроводов и загадочных приборов 🙂

Перед спуском на лифте всем положено надеть жутко неудобную и вечно падающую каску

nlo-mir.ru

Большой Адронный Коллайдер — Лучшие фотографии со всего света

Об этом загадочном устройстве ходит множество слухов, многие утверждают что он уничтожит Землю, создав искусственную черную дыру и положив конец существованию человечества. В реальности же это устройство может вывести человечество на совершенно новый уровень, благодаря исследованиям, проведенным учеными. В этой теме я попытался собрать всю необходимую информацию для того, чтоб у вас сложилось впечатление о том, что такое Большой адронный коллайдер (БАК)

Итак, в этой теме собрано все, что вам нужно знать об адронном коллайдере. 30 марта 2010 года в CERN (европейская организация ядерных исследований) произошло историческое событие – после нескольких неудачных попыток и множества модернизаций создание самой большой в мире машины для разрушения атомов было окончено. Предварительные тесты, инициирующие столкновения протонов на относительно низкой скорости проводились в течение 2009 и при этом не возникло никаких существенных проблем. Готовилась почва для экстраординарного эксперимента, который будет проведен весной 2010. У основной экспериментальной модели БАК в основе заложено столкновение двух протонных лучей, которые сталкиваются на максимальной скорости. Это мощнейшее столкновение разрушает протоны, создавая экстраординарные энергии и новые элементарные частицы. Эти новые атомные частицы чрезвычайно непостоянны и могут существовать лишь в течение доли секунды. Аналитический аппарат, входящий в состав БАК, может сделать запись этих событий и детально проанализировать. Таким образом ученые пытаются смоделировать возникновение черных дыр.

30 марта 2010, два луча протонов были выпущены в 27-километровый тоннель Большого Адронного Коллайдера в противоположных направлениях. Они были ускорены до скорости света, на которой и произошло столкновение. Была зарегистрирована побивающая рекорды энергия 7 TeV (7 тераэлектронвольт). Величина этой энергии рекордная и имеет очень важные значения. Теперь давайте познакомимся с самыми важными составляющими БАК – датчиками и детекторами, которые регистрируют происходящее во фракциях за те доли секунд, в течение которых происходит столкновение протонных лучей. Есть три датчика, выполняющие центральные роли во время столкновения 30 марта 2010 – это одни из важнейших частей коллайдера, играющие ключевую роль во время сложных экспериментов CERN. На диаграмме показано расположение четырех основных экспериментов (ALICE, ATLAS, CMS и LHCb), которые являются ключевыми проектами БАК. На глубине от 50 до 150 метров под землей были выкопаны огромные пещеры специально для гигантских датчиков-детекторов


Начнем с проекта под названием ALICE (аббревиатура от Большой экспериментальный ионный коллайдер). Это одна из шести экспериментальных установок, построенных на БАК. ALICE настроена для исследования столкновений тяжёлых ионов. Температура и плотность энергии образованной при этом ядерной материи достаточной для рождения глюонной плазмы. На фотографии детектор ALICE и все его 18 модулей

Внутренняя система слежения (ITS) в ALICE состоит из шести цилиндрических слоев кремниевых датчиков, окружающих пункт столкновения и измеряющих свойства и точные положения появляющихся частиц. Таким образом могут быть легко обнаружены частицы, содержащие тяжелый кварк

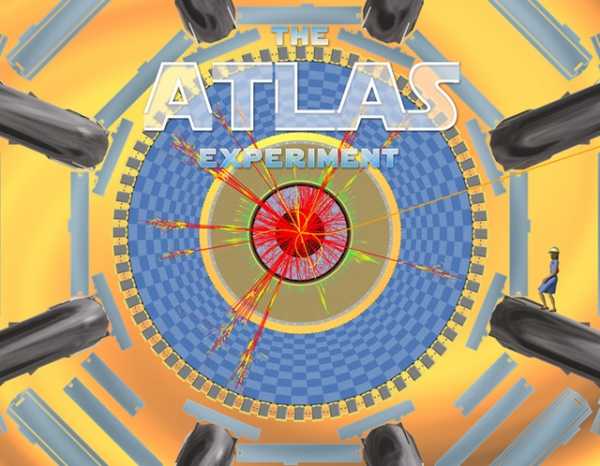

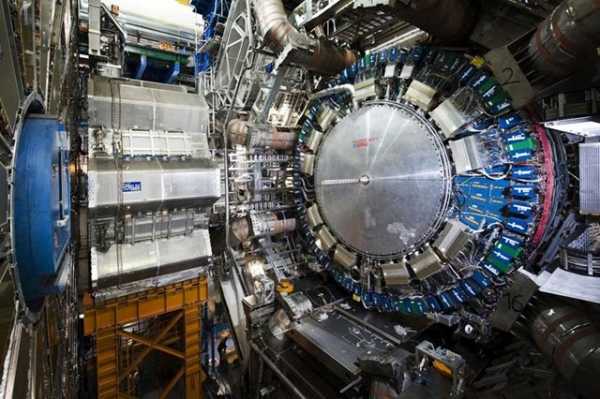

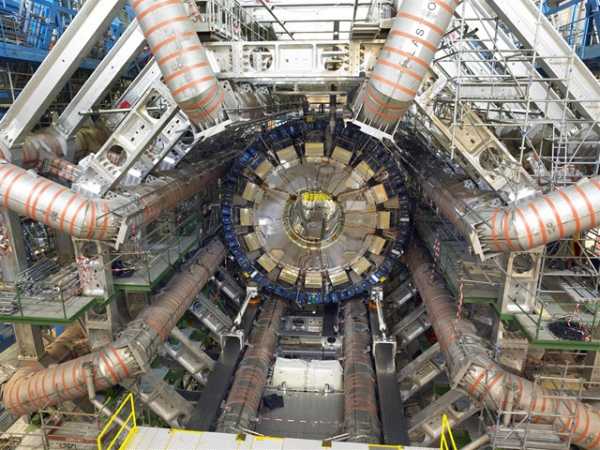

Одним из основных экспериментов БАК является также ATLAS. Эксперимент проводится на специальном детекторе, предназначенном для исследования столкновений между протонами. Длина ATLAS – 44 метра, 25 метров в диаметре и вес приблизительно 7000 тонн. В центре тоннеля сталкиваются лучи протонов, это самый большой и самый сложный из когда либо построенных датчиков такого типа. Датчик фиксирует все, что происходит во время и после столкновения протонов. Целью проекта является обнаружение частиц, до этого не зарегистрированных и не обнаруженных в нашей вселенной.

Открытие и подтверждение Бозона Хиггса – важнейший приоритет Большого Адронного Коллайдера, потому что это открытие подтвердило бы Стандартную Модель возникновения элементарных атомных частиц и стандартной материи. Во время запуска коллайдера на полную мощность целостность Стандартной Модели будет разрушена. Элементарные частицы, свойства которых мы понимаем лишь частично, не будут в состоянии поддерживать свою структурную целостность. У Стандартной Модели есть верхняя граница энергии 1 TeV, при увеличении которой частица распадается. При энергии в 7 TeV могли бы быть созданы частицы с массами, в десять раз больше чем ныне известные. Правда они будут очень непостоянны, но ATLAS разработан, чтобы обнаружить их в те доли секунды, прежде чем они ‘исчезнут’

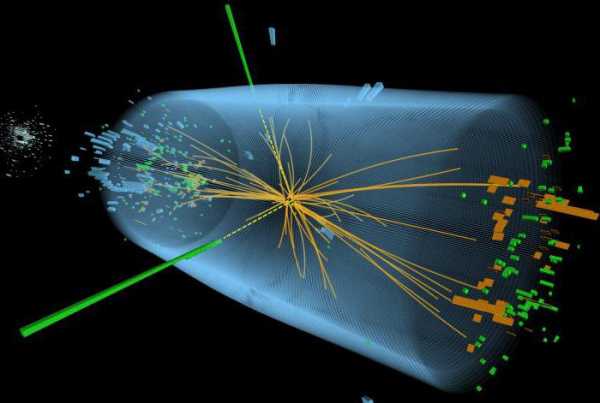

Это фото считается самым лучшим из всех фотографий Большого Адронного Коллайдера:

Компактный мюонный соленоид (Compact Muon Solenoid) является одним из двух огромных универсальных детекторов элементарных частиц на БАК. Около 3600 ученых из 183 лабораторий и университетов 38 стран, поддерживают работу CMS, которая построила этот детектор и работает с ним. Соленоид расположен под землей в Цесси на территории Франции, близ границы со Швейцарией. На схеме показано устройство CMS, о котором мы и расскажем подробнее

Самый внутренний слой — основанный на кремнии трекер. Трекер — самый большой в мире кремниевый датчик. У этого есть 205 m2 кремниевых датчиков (приблизительно область теннисного корта), включающих 76 миллионов каналов. Трекер позволяет измерять следы заряженных частиц в электромагнитном поле

На втором уровне находиться Электромагнитный калориметр. Адронный Калориметр, находящийся на следующем уровне, измеряет энергию отдельных адронов, произведенных в каждом случае

Следующий слой CMS Большого Адронного Коллайдера – огромный магнит. Большой Соленоидный Магнит составляет 13 метров в длину и имеет 6-метровый диаметр. Состоит он из охлаждаемых катушек, сделанных из ниобия и титана. Этот огромный соленоидный магнит работает на полную силу, чтоб максимизировать время существования частиц


5 слой — Мюонные детекторы и ярмо возврата. CMS предназначен для исследования различных типов физики, которые могли бы быть обнаружены в энергичных столкновениях LHC. Некоторые из этих исследований заключаются в подтверждении или улучшенных измерениях параметров Стандартной Модели, в то время как многие другие — в поисках новой физики.


Очень немного информации доступно об эксперименте 30 марта 2010, Но один факт известен точно. CERN сообщила, что был зарегистрирован беспрецедентный выброс энергии на третьей попытке запуска коллайдера, когда лучи протонов мчались вокруг 27-километрового тоннеля и затем столкнулись на скорости света. Рекордный зарегистрированный уровень энергии был зафиксирован на максимуме, который может выдать Большой Адронный Коллайдер в его текущей конфигурации – приблизительно 7 TeV. Именно такое количество энергии было характерно для первых секунд начала Большого Взрыва, давшего начало существованию нашей вселенной. Изначально такой уровень энергии не ожидался, но результат превзошел все ожидания

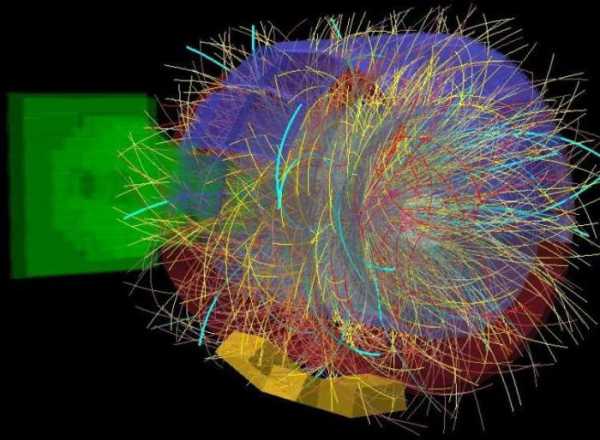

На схеме показано, как ALICE фиксирует рекордный выброс энергии в 7 TeV:

Этот эксперимент будет повторен сотни раз в течение 2010 года. Чтобы вы поняли, насколько сложен этот процесс, можно привести аналогию разгону частиц в коллайдере. По сложности это равнозначно например выстрелу иголками с острова Ньюфаундленд с такой идеальной точностью, чтобы эти иглы столкнулись где-нибудь в Атлантике, облетев весь Земной шар. Главная цель – обнаружение элементарной частицы – Бозона Хиггса, которая лежит в основе Стандартной Модели построения вселенной

При удачном исходе всех этих экспериментов мир самых тяжелых частиц в 400 ГэВ (так называемая Темная Материя)может наконец быть открыт и исследован.

trasyy.livejournal.com

Большой Адронный Коллайдер (50 фото)

Автор побывал на одной из частей самой сложной установки, когда либо созданной человеком — детекторе CMS.
Всего таких детектора четыре, соединены они 30-ти километровой магнитной системой, все вместе это называется Large Hadron Collaider (Большой Адронный Коллайдер).

Мы посетили Point 5 — Compact Muon Solenoid (Компактный мюонный соленоид), CMS

Здоровенный ангар в поле в живописнейшем месте Франции — это наземная часть сооружения

В этом ангаре был впервые собран и протестирован детектор (его длина 20 метров, диаметр 14 метров, а масса — 15 тысяч тонн)

На стене рядом с шахтой висит фотография в натуральную величину, сделанная после этих тестовых прогонов

После того, как убедились что детектор работает, его разобрали на 11 частей и по одной (весом от 1000 до 3000 тонн) опустили на глубину 100 метров, на их рабочее место

Тут же на стене висела и схема магнитов

Из ангара мы прошли в КонтролЦентр с очень красивой дверью

Несколько комнат, в которых много, много-много, очень много мониторов Что праздновалось жидкостью из этих бутылок, мы почему-то не спросили 🙂

Чуть дальше, в коридоре стоит макет детектора (действующий, т.е. мигающий и всё наглядно демострирующий)

И уже здесь начинается таинство проводов, трубопроводов и загадочных приборов 🙂

Перед спуском на лифте всем положено надеть жутко неудобную и вечно падающую каску

И вот мы внизу!

Условно нижние помещения можно поделить на два — сам детектор и компьютерные залы, в которых происходит первичная обработка данных

Эти помещения разделены 7-ми метровой железобетонной стеной Сначало мы попали в зал первого триггера — машинный комплекс, который из 40 000 000 событий за 3 милисекунды должен отобрать около 400 и передать их на второй триггер

Это кабельные фермы под залом первого триггера Только с одного трекового детектора (первый уровень) приходит 40 тысяч оптоволоконных каналов

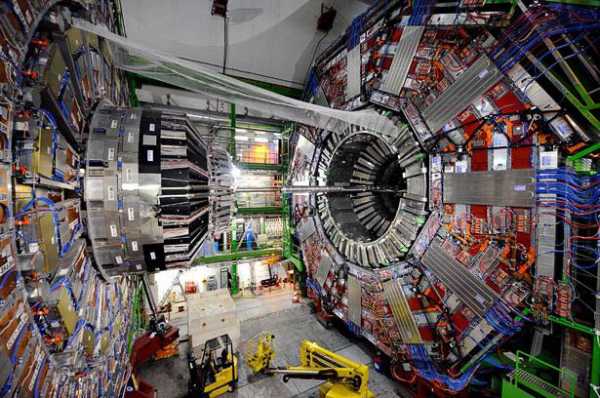

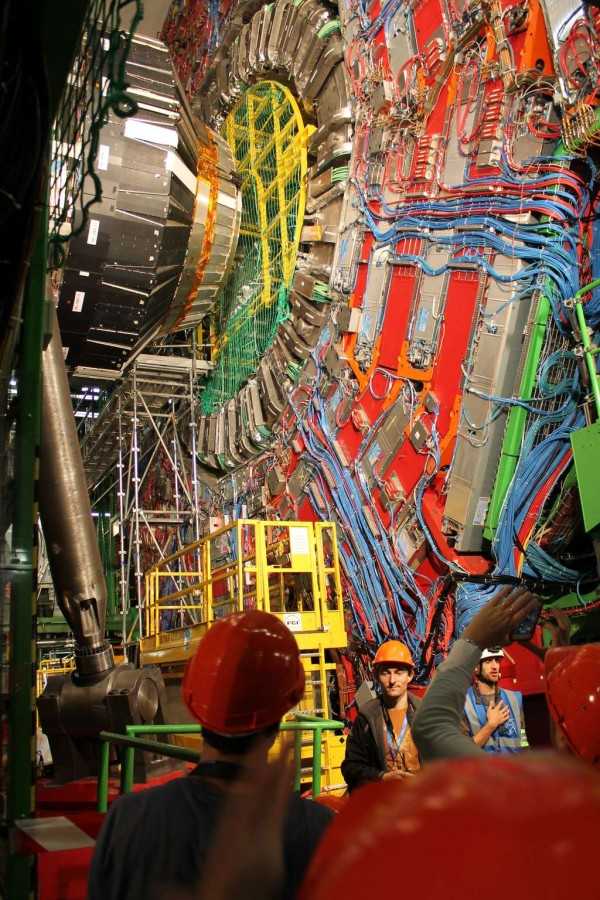

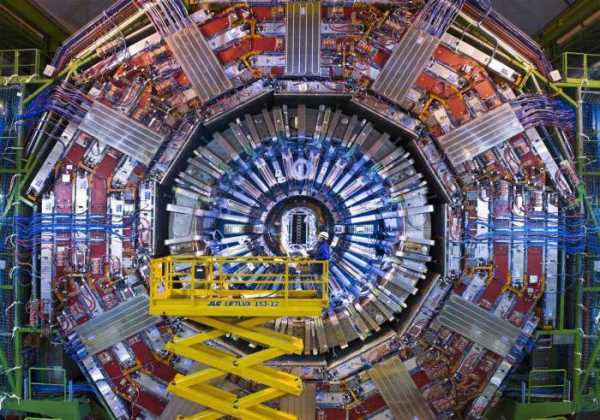

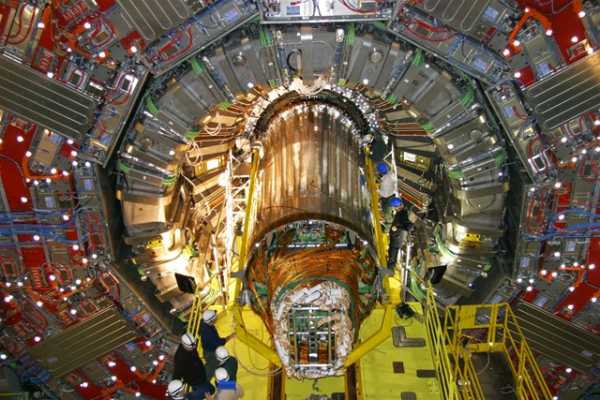

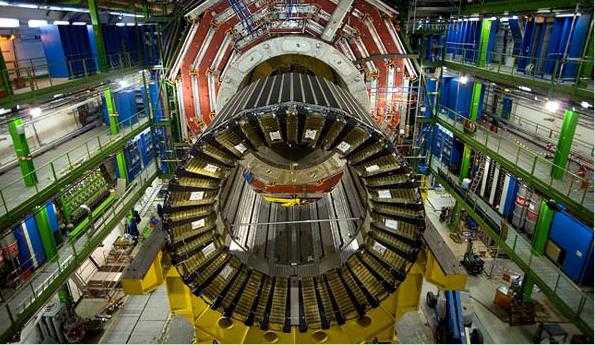

И наконец — сам пятнадцатитысячитонный детектор! Встретил он нас в разделенном состоянии — сейчас на LHC ведутся работы по модернизации Ширика у меня с собой не было, так что общий вид с айфона 🙂

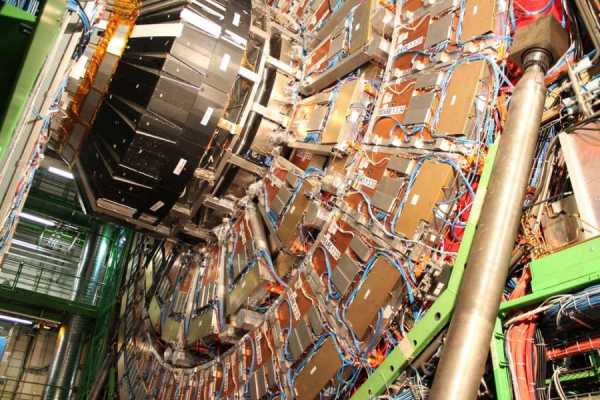

Провода, проводочки, кабели… Синие — питание, зеленые — дата

«Тыкающий отверткой в коллайдер» человек в клетчатой рубашке — наш соотечественник 🙂

Везде угрожающие таблички и информация о текущей конфигурации и состоянии детектора

КАК ВСЁ ЭТО ЗАРАБОТАЛО?!

Кстати, было постоянное ощущение, что я играю в Half-Life 🙂

Далее мы поднялись в зал второго триггера, который из 400 присланных первым триггером событий отбирает около 15-ти и пересылает их уже в основной дата-центр детектора

Системы охлаждения компьютерных ферм Вода, пройдя фермы, отправляется в огромную градирню на поверхности

Я думал это конфетки Оказалось, штучки в уши — во время работы, здесь очень шумно

Всё серьёзно 🙂

Поднявшись на землю, посмотрели на баки со всякими газами, использующимися в системах охлаждения

Это колпаки, которые одевают на магниты во время транспортировки

Фирменный жилет 🙂

И последней точкой был основной дата-центр — место, где окончательно записываются и хранятся события

Типичное место админа 🙂

Серверы

«Да их тут как грязи» 🙂

Источник: leorrr.livejournal.com

fishki.net

Большой адронный коллайдер — новости, фото

  1. Hi-News.ru

  2. Темы

  3. Чтиво

  4. Китайский ускоритель частиц может разорвать ткань пространства-времени. Это правда?

Китай строит ускоритель частиц, который будет в два раза больше и в семь раз мощнее принадлежащего ЦЕРН Большого адронного коллайдера. Мартин Рис, известный своим вкладом в науку о формировании черных дыр, внегалактических радиоисточниках и эволюции вселенной, считает, что есть шанс, что этот китайский коллайдер приведет к «катастрофе, которая поглотит само пространство». Вопреки популярному представлению, вакуум пространства далеко не пустой. По мнению Риса, вакуум содержит «все силы и частицы, управляющие физическим миром».

Читать далее

  1. Hi-News.ru

  2. Темы

  3. Наука

  4. Мы знаем, как разгадать тайны времени и пространства. Но нам нужен коллайдер размером с Солнечную систему

Гравитация невероятно слабая сила. Просто вдумайтесь: вы можете оторвать свою ногу от земли, несмотря на всю массу Земли, которая ее притягивает. Почему она такая слабая? Неизвестно. И, возможно, потребуется очень и очень большой научный эксперимент, чтобы это выяснить. Джеймс Бичем — физик из Университета Дьюка, который работает с детектором ATLAS на знаменитом Большом адронном коллайдере в Швейцарии. Недавно он описал свой физический эксперимент для Gizmodo: невероятно большой ускоритель атомов — Ультра-адронный коллайдер — расположенный по внешнему краю Солнечной системы.

Читать далее

hi-news.ru

Что такое коллайдер и зачем он нужен? :: SYL.ru

В 100 метрах под землей, на границе Франции и Швейцарии, расположено устройство, которое способно приоткрыть тайны мироздания. Или, по мнению некоторых, уничтожить всю жизнь на Земле.

Так или иначе, это самая большая машина в мире, и она используется для исследования мельчайших частиц во Вселенной. Это Большой адронный (не андроидный) коллайдер (LHC).

Краткое описание

LHC является частью проекта, который возглавляет Европейская организация ядерных исследований (ЦЕРН). Коллайдер включен в комплекс ускорителей ЦЕРН за пределами Женевы в Швейцарии и используется для разгона пучков протонов и ионов до скорости, приближающейся к скорости света, столкновения частиц друг с другом и записи результирующих событий. Ученые надеются, что это поможет больше узнать о возникновении Вселенной и о ее составе.

Что такое коллайдер (LHC)? Это самый амбициозный и мощный ускоритель частиц, построенный на сегодняшний день. Тысячи ученых из сотен стран сотрудничают и конкурируют друг с другом в поиске новых открытий. Для сбора данных экспериментов предусмотрены 6 участков, расположенные вдоль окружности коллайдера.

Сделанные с его помощью открытия могут стать полезными в будущем, но это не причина его постройки. Цель Большого адронного коллайдера – расширить наши знания о Вселенной. Учитывая, что LHC стоит миллиарды долларов и требует сотрудничества многих стран, отсутствие практического применения может быть неожиданным.

Для чего нужен Адронный коллайдер?

В попытке понять нашу Вселенную, ее функционирование и фактическую структуру, ученые предложили теорию, называемую стандартной моделью. В ней предпринята попытка определить и объяснить фундаментальные частицы, которые делают мир таким, каким он есть. Модель объединяет элементы теории относительности Эйнштейна с квантовой теорией. В ней также учтены 3 из 4 основных сил Вселенной: сильные и слабые ядерные взаимодействия и электромагнетизм. Теория не касается 4-й фундаментальной силы – силы тяжести.

Стандартная модель дала несколько предсказаний о Вселенной, которые согласуются с различными экспериментами. Но есть и другие ее аспекты, которые требовали подтверждения. Один из них – теоретическая частица, называемая бозоном Хиггса.

Его открытие дает ответ на вопросы о массе. Почему материя ею обладает? Ученые идентифицировали частицы, у которых нет массы, например, нейтрино. Почему у одних она есть, а у других – нет? Физики предложили много объяснений.

Самое простое из них – механизм Хиггса. Эта теория гласит, что существует частица и соответствующая ей сила, которая объясняет наличие массы. Ранее она никогда не наблюдалась, поэтому события, создаваемые LHC, должны были либо доказать существование бозона Хиггса, либо дать новую информацию.

Еще один вопрос, которым задаются ученые, связан с зарождением Вселенной. Тогда материя и энергия были одним целым. После их разделения частицы вещества и антиматерии уничтожили друг друга. Если бы количество их было равным, то ничего бы не осталось.

Но, к счастью для нас, во Вселенной материи было больше. Ученые надеются наблюдать антивещество во время работы LHC. Это могло бы помочь понять причину разницы в количестве материи и антиматерии, когда началась Вселенная.

Темная материя

Современное понимание Вселенной предполагает, что пока можно наблюдать лишь около 4% материи, которая должна существовать. Движение галактик и других небесных тел говорит о том, что существует гораздо больше видимого вещества.

Ученые назвали эту неопределенную материю темной. Наблюдаемая и темная материя составляют около 25%. Другие 3/4 исходят от гипотетической темной энергии, которая способствует расширению Вселенной.

Ученые надеются, что их эксперименты либо предоставят дополнительные доказательства существования темной материи и темной энергии, либо подтвердят альтернативную теорию.

Но это лишь верхушка айсберга физики элементарных частиц. Есть еще более экзотические и противоречивые вещи, которые необходимо выявить, для чего и нужен коллайдер.

Большой взрыв в микромасштабах

Сталкивая протоны с достаточно большой скоростью, LHC разбивает их на более мелкие атомные субчастицы. Они очень нестабильны, и до распада или рекомбинации существуют только долю секунды.

Согласно теории Большого взрыва, первоначально из них состояла все материя. По мере расширения и охлаждения Вселенной они объединились в более крупные частицы, такие как протоны и нейтроны.

Необычные теории

Если теоретические частицы, антиматерия и темная энергия, не являются достаточно экзотичными, некоторые ученые считают, что LHC может предоставить доказательства существования других измерений. Принято считать, что мир является четырехмерным (трехмерное пространство и время). Но физики предполагают, что могут существовать и другие измерения, которые люди не могут воспринимать. Например, одна версия теории струн требует наличия не менее 11 измерений.

Адепты этой теории надеются, что LHC предоставит доказательства предлагаемой ими модели Вселенной. По их мнению, фундаментальными строительными кирпичиками являются не частицы, а струны. Они могут быть открытыми или закрытыми, и вибрировать подобно гитарным. Различие в колебаниях делает струны разными. Одни проявляют себя в виде электронов, а другие реализуются как нейтрино.

Что такое коллайдер в цифрах?

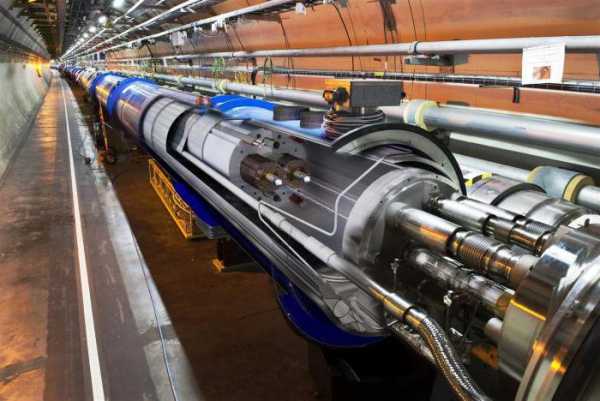

LHC представляет собой массивную и мощную конструкцию. Он состоит из 8 секторов, каждый из которых является дугой, ограниченной на каждом конце секцией, называемой «вставкой». Длина окружности коллайдера равна 27 км.

Трубки ускорителя и камеры столкновений находятся на глубине 100 метров под землей. Доступ к ним обеспечивает сервисный туннель с лифтами и лестницами, расположенными в нескольких точках вдоль окружности LHC. ЦЕРН также построил наземные здания, в которых исследователи могут собирать и анализировать данные, генерируемые детекторами коллайдера.

Для управления пучками протонов, движущихся со скоростью равной 99,99% скорости света, используются магниты. Они огромны, весят несколько тонн. В LHC имеется около 9 600 магнитов. Они охлаждаются до 1,9К (-271,25 °C). Это ниже температуры космического пространства.

Протоны внутри коллайдера проходят по трубам со сверхвысоким вакуумом. Это необходимо, чтобы не было частиц, с которыми они могли бы столкнуться до достижения цели. Единственная молекула газа может привести к неудаче эксперимента.

На окружности большого коллайдера есть 6 участков, где инженеры смогут проводить свои эксперименты. Их можно сравнить с микроскопами с цифровой камерой. Некоторые из этих детекторов огромны – ATLAS представляет собой устройство длиной 45 м, высотой 25 м и весом 7 т.

В LHC задействовано около 150 млн датчиков, которые собирают данные и отправляют их в вычислительную сеть. Согласно ЦЕРН объем информации, получаемой во время экспериментов, составляет около 700 МБ/с.

Очевидно, что такому коллайдеру требуется много энергии. Его годовая потребляемая мощность составляет около 800 ГВт∙ч. Она могла быть намного больше, но объект не работает в зимние месяцы. По данным ЦЕРН стоимость энергии составляет порядка 19 млн евро.

Столкновение протонов

Принцип, лежащий в основе физики коллайдера, довольно прост. Сперва производится запуск двух пучков: одного – по часовой стрелке, а второго – против. Оба потока ускоряются до скорости света. Затем их направляют навстречу друг к другу и наблюдают результат.

Оборудование, необходимое для достижения этой цели, намного сложнее. LHC является частью комплекса ЦЕРН. Прежде, чем какие-либо частицы войдут в LHC, они уже проходят ряд шагов.

Во-первых, для получения протонов ученые должны лишить атомы водорода электронов. Затем частицы направляются в установку LINAC 2, которая запускает их в ускоритель PS Booster. Эти машины для ускорения частиц используют переменное электрическое поле. Удерживать пучки помогают поля, создаваемые гигантскими магнитами.

Когда луч достигает нужного энергетического уровня, PS Booster направляет его в суперсинхротрон SPS. Поток ускоряется еще больше и делится на 2808 пучков по 1,1 x 1011 протонов. SPS вводит лучи в LHC по часовой и против часовой стрелки.

Внутри Большого адронного коллайдера протоны продолжают ускоряться в течение 20 минут. На максимальной скорости они совершают 11245 оборотов вокруг LHC каждую секунду. Лучи сходятся на одном из 6 детекторов. При этом происходит 600 млн столкновений в секунду.

Когда сталкиваются 2 протона, они расщепляются на более мелкие частицы, в том числе кварки и глюоны. Кварки очень неустойчивы и распадаются за долю секунды. Детекторы собирают информацию, отслеживая путь субатомных частиц, и направляют ее в вычислительную сеть.

Не все протоны сталкиваются. Остальные продолжают движение до секции сброса луча, где поглощаются графитом.

Детекторы

Вдоль окружности коллайдера расположены 6 секций, в которых производится сбор данных и проводятся эксперименты. Из них 4 детектора основные и 2 меньшего размера.

Самым крупным является ATLAS. Его размеры – 46 х 25 х 25 м. Трекер обнаруживает и анализирует импульс частиц, проходящих через ATLAS. Его окружает калориметр, измеряющий энергию частиц, поглощая их. Ученые могут наблюдать траекторию их движения и экстраполировать информацию о них.

Детектор ATLAS также имеет мюонный спектрометр. Мюоны – это отрицательно заряженные частицы в 200 раз тяжелее электронов. Они единственные способны проходить через калориметр без остановки. Спектрометр измеряет импульс каждого мюона датчиками заряженных частиц. Эти сенсоры могут обнаруживать флуктуации в магнитном поле ATLAS.

Компактный мюонный соленоид (CMS) является детектором общего назначения, который обнаруживает и измеряет субчастицы, высвобождаемые во время столкновений. Прибор находится внутри гигантского соленоидного магнита, который может создать магнитное поле, почти в 100 тысяч раз превышающее магнитное поле Земли.

Детектор ALICE разработан для изучения столкновений ионов железа. Таким образом исследователи надеются воссоздать условия, подобные тем, которые произошли сразу после Большого взрыва. Они ожидают увидеть, как ионы превращаются в смесь кварков и глюонов. Основным компонентом ALICE является камера TPC, служащая для изучения и воссоздания траектории частиц.

LHC служит для поиска доказательств существования антивещества. Он делает это путем поиска частицы, называемой прелестным кварком. Ряд субдетекторов, окружающих точку столкновения, имеет 20 метров в длину. Они могут улавливать очень неустойчивые и быстро распадающиеся частицы прелестных кварков.

Эксперимент ТОТЕМ проводится на участке с одним из малых детекторов. Он измеряет размер протонов и яркость LHC, указывающей на точность создания столкновений.

Эксперимент LHC имитирует космические лучи в контролируемой среде. Его целью является помощь в разработке широкомасштабных исследований реальных космических лучей.

На каждом участке детектирования работает команда исследователей, насчитывающая от нескольких десятков до более тысячи ученых.

Обработка данных

Неудивительно, что такой коллайдер генерирует огромный поток данных. 15 000 000 ГБ, ежегодно получаемых детекторами LHC, ставят перед исследователями огромную задачу. Ее решением является вычислительная сеть, состоящая из компьютеров, каждый из которых способен самостоятельно анализировать фрагмент данных. Как только компьютер завершит анализ, он отправляет результаты на центральный компьютер и получает новую порцию.

Ученые из ЦЕРН решили сосредоточиться на использовании относительно недорогого оборудования для выполнения своих расчетов. Вместо приобретения передовых серверов и процессоров используется имеющееся оборудование, которое может хорошо работать в сети. При помощи специального ПО сеть компьютеров сможет хранить и анализировать данные каждого эксперимента.

Опасность для планеты?

Некоторые опасаются, что такой мощный коллайдер может представлять угрозу для жизни на Земле, в том числе участвовать в формировании черных дыр, «странной материи», магнитных монополий, радиации и т.д.

Ученые последовательно опровергают такие утверждения. Образование черной дыры невозможно, поскольку между протонами и звездами есть большая разница. «Странная материя» уже давно бы могла образоваться под действием космических лучей, и опасность этих гипотетических образований сильно преувеличена.

Коллайдер чрезвычайно безопасен: он отделен от поверхности 100-метровым слоем грунта, а персоналу запрещено находиться под землей во время проведения экспериментов.

www.syl.ru

Большой Адронный Коллайдер своими глазами / Хабр

Большинство, конечно, знают о существовании Большого Адронного Коллайдера и видели его фотографии, но вот вероятность посмотреть на него своими глазами для обыкновенного человека, я думаю, меньше, чем вероятность появления бозона Хиггса на этом самом коллайдере. Поэтому, когда летом на элементах.ру появилась маленькая заметка о том, что CERN (Центр Европейских Ядерных Исследований) в конце сентября проводит день открытых дверей, у меня не было сомнений — надо ехать.

Особенностью всего этого является то, что CERN — это не музей, а работающие лаборатории и то, что они показывают является реальными научными установками.

Оказалось, однако, что свободно можно посещать только те места, которые находятся на поверхности земли, а коллайдер, как всем известно, находится глубоко под землей. Для посетителей CERN выбрал несколько точек в коллайдере на которые можно было взять именной билет (бесплатно) на специальном сайте и количество этих билетов было строго ограничено. Причем одному человеку разрешалось взять только один билет. Не буду вдаваться в подробности, как я мониторил их сайт на предмет появления билетов — как я потом понял билеты появлялись в случайные промежутки времени (что вобщем-то справедливо, поскольку давало шанс всем желающим получить билет). В конце концов мне досталось посещение CMS — Compact Muon Solenoid — одного из двух детекторов, на котором был открыт бозон Хиггса (второй детектор — Атлас).

Compact Muon Solenoid — это такой самый большой в мире соленоид, в котором создается магнитное поле и исследуются распады заряженных частиц, в основном мюонов. Мое путешествие к данному детектору началось с поезки на автобусе к точке 5 — где этот самый прибор находится. Надо сказать, что длина окружности коллайдера составляет 27 километров на территории Франции и Швейцарии и перемещаться между различными точками представляет непростую транспортную задачу. К счастью, организаторы пустили бесплатные автобусы между всеми интересными местами и я приехал туда на таком автобусе. Само здание на поверхности представляет собой довольно большое сооружение с воротами.

На этой фотографии видно, что находится внутри здания.

Надо сказать, что посетители должны регистрироваться по своему билету и получить бэдж. Перед самыми воротами людей делят на группы по 15 человек и выделяют по одному гиду из числа местных сотрудников. Нашей группе достался молодой американский аспирант, работающий на коллайдере. У всех отбирают сумки и выдают каски. Это я, готов к погружению спуску.

Перед спуском под землю наш аспирант рассказывает о том, что такое CMS и для чего он нужен. Народ внимательно слушает рассказ про мюоны и магнитное поле.

Далее аспирант говорит, что детектор построен группой стран, кажная из которых внесла определенное количество денег. Кроме России. Россия оказалась самой хитрой умной и получила свое место за сцинтилляционные кристаллы, которые раньше использовались в какой-то военной программе, а потом их хотели выбросить, но не выбросили, а отдали в CERN. После рассказа, заставившего меня гордиться своей Родиной, наш гид провел короткий инструктаж по технике безопасности, который заключался в том, что все будет хорошо, и если даже мы застрянем в лифте то нас быстро вытащат.

Народ проникся.

Наконец мы идем к лифту:

И набиваемся в него как сельди в бочке.

После непродолжительного спуска, при котором у всех заложило уши, мы оказываемся на глубине около 100 метров. Двери лифта открываются и мы оказываемся в half-life:

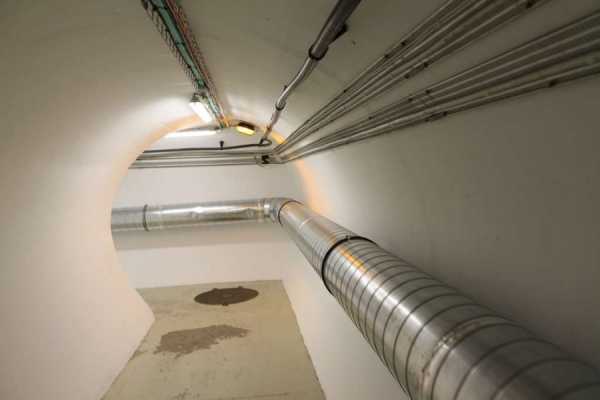

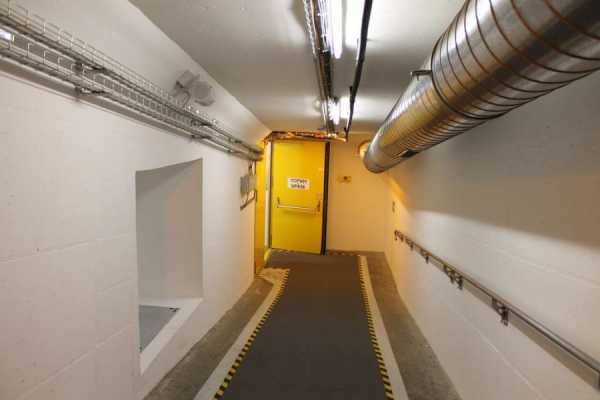

Мы идем по длинному подземному коридору:

И вдруг…

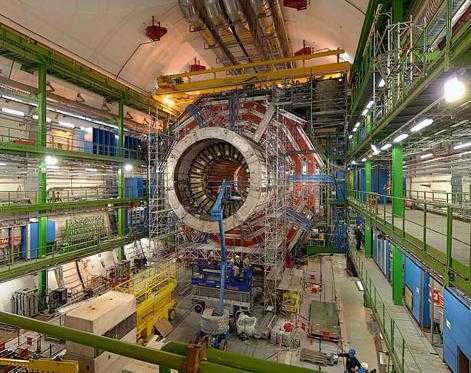

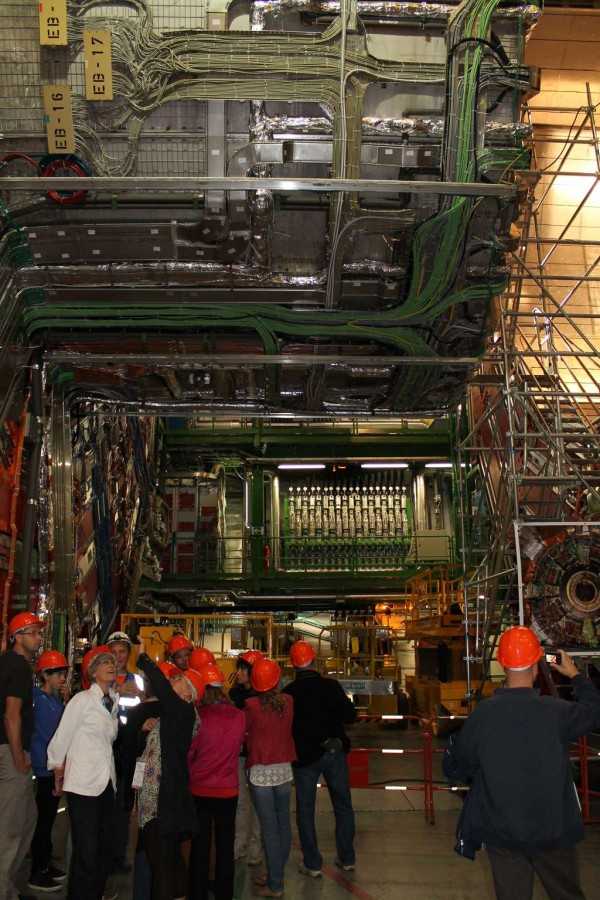

Коридор резко заканчивается и мы оказываемся в огромном зале высотой с пятиэтажный дом и огромным цилиндром посередине. Невозможно описать словами это зрелище. Пожалуй, даже фотографии не передают грандиозности сооружения!

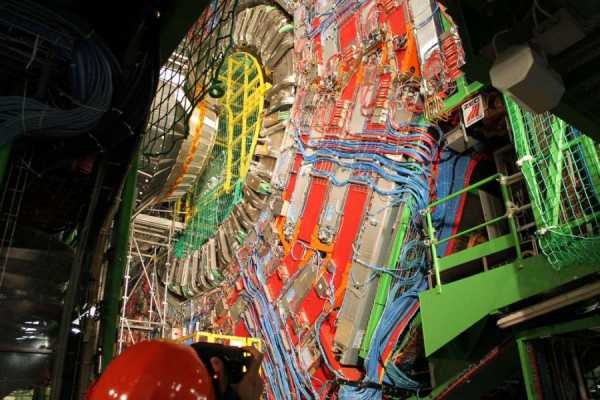

Тысячи проводов опутывают цилиндр. Как сказал наш гид, в этом детекторе миллионы измерительных каналов, а энергии, запасенной магнитным полем достаточно, чтобы расплавить десять тонн золота.

Грандиозность сооружения вызывает уважение и восторг за возможности человеческого гения.

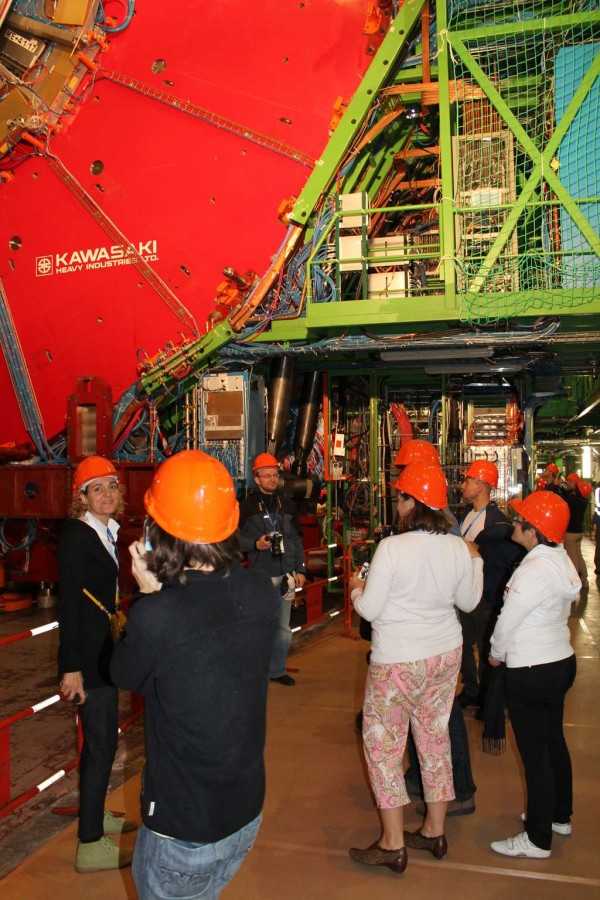

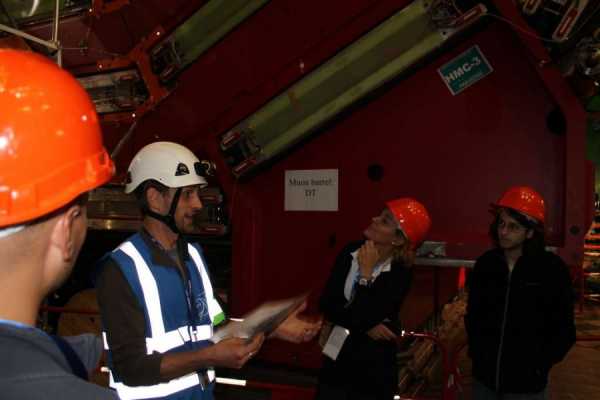

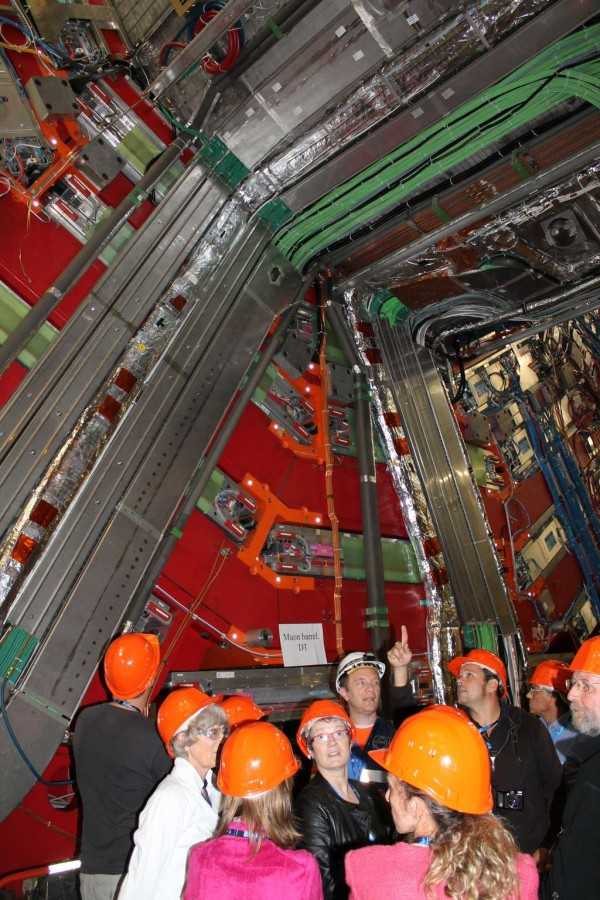

Наш гид что-то объясняет зачарованным гостям.

А там у нас есть та-а-акой прибор.

Видно, что здесь несколько этажей.

Интересно, как местные инженеры разбираются со всеми этими проводами?

Постепенно продвигаемся вдоль детектора.

Видны детали крупным планом.

Наконец детектор заканчивается и мы поднимаемся по лестнице вверх.

Автопортрет на фоне детектора.

Второй этаж.

Опять попадаем в коридор.

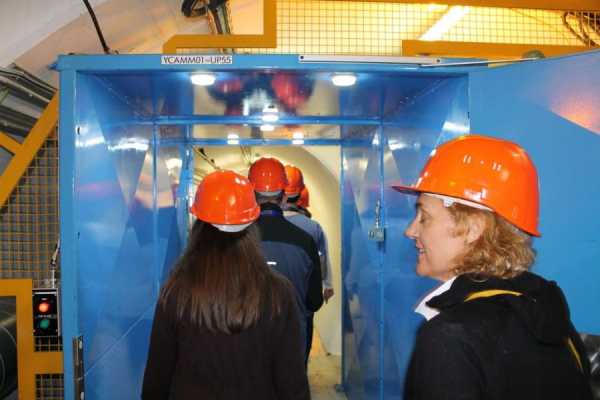

Здесь находится телепорт в другое измерение хитрый шлюз. Для того, чтобы пройти через него, надо посмотреть в такую штуку, которая находится на уровне головы.

Но сегодня она не работает.

а стене висят различные знаки. Особенно впечатляет знак, висящий под красной лампой.

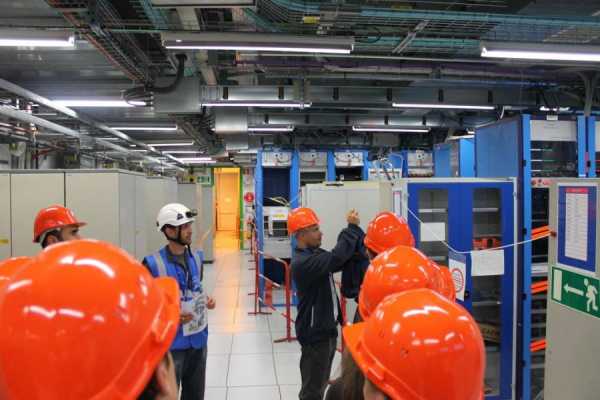

Мы попадаем в вычислительный центр. Конечно, это небольшой вычислительный центр, который используется для предварительной обработки и хранения информации.

Видны стойки с оборудованием.

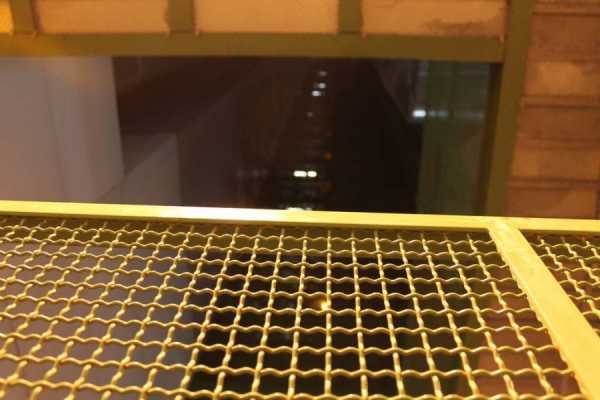

Далее находится шахта, по которой доставляется оборудование.

Напоследок, наш гид рассказывает про историю создания этого детектора.

Все идут к лифту и едут наверх.

Как известно, все это создается с целью познания природы и попыткой описать с помощью как можно меньшего числа уравнений. И вот к чему это привело на сегодняшний день: все наши текущие знания записаны в виде лагранжиана стандартной модели на этом камне. Надо добавить только гравитацию?

Если данная тема вызовет интерес я могу также рассказать про центр управления коллайдером и главный вычислительный центр.

habr.com

Адронный коллайдер зачем нужен? Для чего нужен большой адронный коллайдер

Многие простые жители планеты задают себе вопрос о том, для чего нужен большой адронный коллайдер. Непонятные большинству научные исследования, на которые потрачено много миллиардов евро, вызывают настороженность и опаску.

Может, это и не исследования вовсе, а прототип машины времени или портал для телепортации инопланетных существ, способной изменить судьбу человечества? Слухи ходят самые фантастичные и страшные. В статье мы попытаемся разобраться, что такое адронный коллайдер и для чего он создавался.

Амбициозный проект человечества

Большой адронный коллайдер на сегодня является мощнейшим на планете ускорителем частиц. Он находится на границе Швейцарии и Франции. Точнее под нею: на глубине 100 метров залегает кольцевой тоннель ускорителя длиной почти 27 километров. Хозяином экспериментального полигона стоимостью, превышающей 10 миллиардов долларов, является Европейский центр ядерных исследований.

Огромное количество ресурсов и тысячи физиков-ядерщиков занимаются тем, что ускоряют протоны и тяжёлые ионы свинца до скорости, близкой к световой, в разных направлениях, после чего сталкивают их друг с другом. Результаты прямых взаимодействий тщательно изучаются.

Предложение создать новый ускоритель частиц поступило ещё в 1984 году. Десять лет велись различные дискуссии насчет того, что будет собой представлять адронный коллайдер, зачем нужен именно такой масштабный исследовательский проект. Только после обсуждения вопросов особенностей технического решения и требуемых параметров установки проект был утверждён. Строительство начали только в 2001 году, выделив для его размещения подземные коммуникации прежнего ускорителя элементарных частиц – большого электрон-позитронного коллайдера.

Зачем нужен большой адронный коллайдер

Взаимодействие элементарных частиц описывается по-разному. Теория относительности вступает в противоречия с квантовой теорией поля. Недостающим звеном в обретении единого подхода к строению элементарных частиц является невозможность создания теории квантовой гравитации. Вот зачем нужен адронный коллайдер повышенной мощности.

Общая энергия при столкновении частиц составляет 14 тераэлектронвольт, что делает устройство значительно более мощным ускорителем, чем все существующие сегодня в мире. Проведя эксперименты, ранее невозможные по техническим причинам, учёные с большой долей вероятности смогут документально подтвердить или опровергнуть существующие теории микромира.

Изучение кварк-глюонной плазмы, образующейся при столкновении ядер свинца, позволит построить более совершенную теорию сильных взаимодействий, которая сможет кардинально изменить ядерную физику и методы познания звёздного пространства.

Бозон Хиггса

В далёком 1960 году физик из Шотландии Питер Хиггс разработал теорию поля Хиггса, согласно которой частицы, попадающие в это поле, подвергаются квантовому воздействию, что в физическом мире можно наблюдать как массу объекта.

Если в ходе экспериментов удастся подтвердить теорию шотландского ядерного физика и найти бозон (квант) Хиггса, то это событие может стать новой отправной точкой для развития жителей Земли.

А открывшиеся возможности человека, управляющего гравитацией, многократно превысят все видимые перспективы развития технического прогресса. Тем более что передовых учёных больше интересует не само наличие бозона Хиггса, а процесс нарушения электрослабой симметрии.

Как он работает

Чтобы экспериментальные частицы достигли немыслимой для поверхности скорости, почти равной скорости света в вакууме, их разгоняют постепенно, каждый раз увеличивая энергию.

Сначала линейные ускорители делают инжекцию ионов и протонов свинца, которые после подвергают ступенчатому ускорению. Частицы через бустер попадают в протонный синхротрон, где получают заряд в 28 ГэВ.

На следующем этапе частицы попадают в супер-синхротрон, где энергия их заряда доводится до 450 ГэВ. Достигнув таких показателей, частицы попадают в главное многокилометровое кольцо, где в специально расположенных местах столкновения детекторы подробно фиксируют момент соударения.

Кроме детекторов, способных зафиксировать все процессы при столкновении, для удержания протонных сгустков в ускорителе используют 1625 магнитов, обладающих сверхпроводимостью. Общая их длина превышает 22 километра. Специальная криогенная камера для достижения эффекта сверхпроводимости поддерживает температуру −271 °C. Стоимость каждого такого магнита оценивается в один миллион евро.

Цель оправдывает средства

Для проведения таких амбициозных экспериментов и был построен самый мощный адронный коллайдер. Зачем нужен многомиллиардный научный проект, человечеству рассказывают с нескрываемым восторгом многие учёные. Правда, в случае новых научных открытий, скорее всего, они будут надёжно засекречены.

Даже можно сказать, наверняка. Подтверждением сему является вся история цивилизации. Когда придумали колесо, появились боевые колесницы. Освоило человечество металлургию – здравствуйте, пушки и ружья!

Все самые современные разработки сегодня становятся достоянием военно-промышленных комплексов развитых стран, но никак не всего человечества. Когда учёные научились расщеплять атом, что появилось первым? Атомные реакторы, дающие электроэнергию, правда, после сотен тысяч смертей в Японии. Жители Хиросимы однозначно были против научного прогресса, который забрал у них и их детей завтрашний день.

Техническое развитие выглядит насмешкой над людьми, потому что человек в нём скоро превратится в самое слабое звено. По теории эволюции, система развивается и крепнет, избавляясь от слабых мест. Может получиться в скором времени так, что нам не останется места в мире совершенствующейся техники. Поэтому вопрос «зачем нужен большой адронный коллайдер именно сейчас» на самом деле — не праздное любопытство, ибо вызван опасением за судьбу всего человечества.

Вопросы, на которые не отвечают

Зачем нам большой адронный коллайдер, если на планете миллионы умирают от голода и неизлечимых, а порой и поддающихся лечению болезней? Разве он поможет побороть это зло? Зачем нужен адронный коллайдер человечеству, которое при всём развитии техники вот уже как сто лет не может научиться успешно бороться с раковыми заболеваниями? А может, просто выгоднее оказывать дорогие медуслуги, чем найти способ исцелить? При существующем миропорядке и этическом развитии лишь горстке представителей человеческой расы весьма необходим большой адронный коллайдер. Зачем он нужен всему населению планеты, ведущему безостановочный бой за право жить в мире, свободном от посягательств на чью-либо жизнь и здоровье? История об этом умалчивает…

Опасения научных коллег

Есть другие представители научной среды, высказывающие серьёзные опасения по поводу безопасности проекта. Велика вероятность того, что научный мир в своих экспериментах, в силу своей ограниченности в знаниях, может утратить контроль над процессами, которые даже толком не изучены.

Такой подход напоминает лабораторные опыты юных химиков – всё смешать и посмотреть, что будет. Последний пример может закончиться взрывом в лаборатории. А если такой «успех» постигнет адронный коллайдер?

Зачем нужен неоправданный риск землянам, тем более что экспериментаторы не могут с полной уверенностью сказать, что процессы столкновений частиц, приводящие к образованию температур, превышающих в 100 тысяч раз температуру нашего светила, не вызовут цепной реакции всего вещества планеты?! Или просто вызовут цепную ядерную реакцию, способную фатально испортить отдых в горах Швейцарии или во французской Ривьере…

Информационная диктатура

Настораживает, что голоса действительно учёных и разбирающихся в ядерной физике людей попросту изолируют от общественности. Средства массовой информации проходят мимо, не пытаясь даже освещать вопрос с этой точки зрения.

Для чего нужен большой адронный коллайдер, когда человечество не может решить менее сложные задачи? Попытка замалчивания альтернативного мнения только подтверждает возможность непредсказуемости хода событий.

Наверное, там, где впервые появился человек, в него и была заложена эта двойственная особенность — делать благо и вредить себе одновременно. Быть может, нам ответ дадут открытия, которые подарит адронный коллайдер? Зачем нужен был этот рискованный эксперимент, будут решать уже наши потомки.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
