Graphviz – рисуем графы – Ещегодник

Достаточно часто встречается задача, когда надо нарисовать нечто, представляющее из себя граф. Это может быть иерархическая сструктура работ проекта, иерархическая структура рисков, организационная структура, топология сети и т.п. Если же количество вершин и ребер достаточно велико, то нарисовать это красиво становится нетривиальной задачей. К счастью, существует программа Graphviz, которая использует язык описания графов dot и имеет графический интерфейс под Windows.

Сама программа бесплатна и может быть скачена по ссылке.  После установки в Windows в меню “Пуск” появится приложение gvedit, которое является графическим интерфесом к установленному пакету программ. В Mac OS X такого не произойдет и обходное решение описано ниже (если, конечно, вы не готовы работать в терминале).

Рассмотрим направленный граф, описывающий все возможные коммуникации между четырьмя участниками проекта. Листинг, описывающий граф привожу ниже:

digraph test{
   1->2;
   1->3;
   1->4;
   2->1;
   2->3;
   2->4;
   3->1;
   3->2;
   3->4;
   4->1;
   4->2;
   4->3;
}

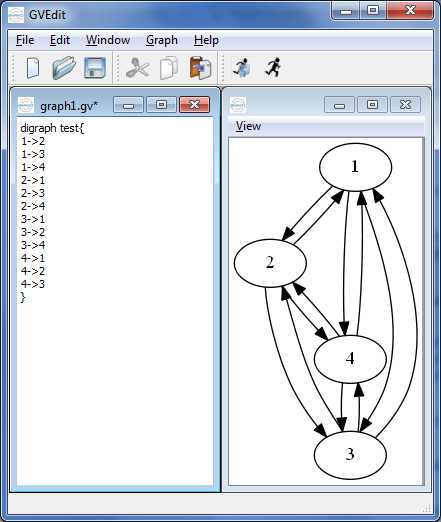

В приложении это будет выглядеть следующим образом:

В данном случае, был использован параметр по умолчанию и для построения графа использована утилита dot.

Для примера, тот же граф, построенный с помощью:

Подробнее это описано в документации на сайте. Если кратко, то dot, а далее в статье используется только он, рисует граф в заданном в порядке ветвления; twopi – использует радиальное построение, когда вершины располагаются на концентрических окружностях, circo – связанные вершины располагаются по кругу.

В данном случае, у нас был изображен орграф. Если граф не ориентирован, иными словами “стрелочки” на рисунке нам не важны, то граф описывается следующим образом (обратите внимание на первой слово “graph” вместо “digraph”, как задаются связи (“–” вместо “->”), а также на команду node [shape = box] – задающую прямоугольники в качестве вершин). Несомненно, формат стрелок можно определить и в самом графе на языке dot, но алгоритмы построения для ориентированных и неориентированных графов имеют небольшое отличие.

graph test{
   node [shape = box];
   "Проект А"--"Фаза 1";
   "Проект А"--"Фаза 2";
   "Проект А"--"Фаза 3";
   "Фаза 1"--"Задача 1";
   "Фаза 1"--"Задача 2";
   "Фаза 2"--"Задача 3";
   "Фаза 2"--"Задача 4";
}

Результат выглядит так:

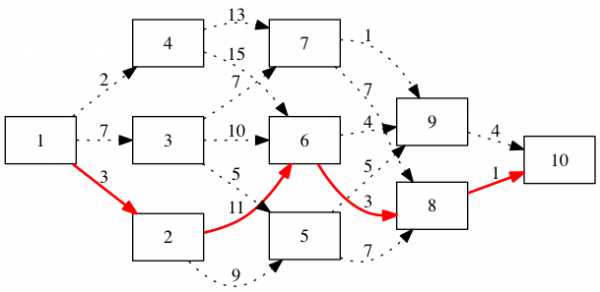

Пример из заметки по динамическому программированию: меняем ориентацию графа (строится справа налево), добавляем подписи и стили линий и задаем размер листа.

digraph ex01 {
    rankdir=LR;
    size="8,5"
    node [shape = box];
    "1" -> "2" [ label = "3",style=bold,color=red ];
    "1" -> "3" [ label = "7",style=dotted];
    "1" -> "4" [ label = "2",style=dotted ];
    "2" -> "5" [ label = "9",style=dotted ];
    "2" -> "6" [ label = "11",style=bold,color=red ];
    "3" -> "5" [ label = "5",style=dotted ];
    "3" -> "6" [ label = "10",style=dotted ];
    "3" -> "7" [ label = "7",style=dotted ];
    "4" -> "6" [ label = "15",style=dotted ];
    "4" -> "7" [ label = "13",style=dotted ];
    "5" -> "8" [ label = "7",style=dotted ];
    "5" -> "9" [ label = "5",style=dotted ];
    "6" -> "8" [ label = "3",style=bold,color=red ];
    "6" -> "9" [ label = "4",style=dotted ];
    "7" -> "8" [ label = "7",style=dotted ];
    "7" -> "9" [ label = "1",style=dotted ];
    "8" -> "10" [ label = "1",style=bold,color=red ];
    "9" -> "10" [ label = "4",style=dotted ];
}

Более сложные пример приведен в заметке по методу анализа иерархии.

При выборе формата записи результирующего графа, определенный интерес представляет формат svg в поле Output File Type. Формат svg — векторный формат, файлы в этом  формате можно редактировать, например, с помощью Inkscape.  Также обратите внимание на векторный формат emf, позволяющий внедрять и масштабировать рисунки в Word без потери качества. Для этого сайта был использован растровый формат png.

И последний пример, использование структуры в качестве вершины графа.

digraph structs {
    node [shape=record,];
    struct1 [label="<f0> Инициация|<f1> Планирование|<f2> Исполнение|<f3> Завершение",
             fillcolor=yellow];
    struct2 [label="<f0> Мониторинг|<f1> Контроль"];
    struct1:f0-> struct2:f0;
    struct1:f1-> struct2:f0;
    struct1:f2-> struct2:f0;
    struct1:f3-> struct2:f0;
    struct2:f1 -> struct1:f0 [color="red"];
    struct2:f1 ->struct1:f1 [color="red"];
    struct2:f1 ->struct1:f2 [color="red"];
    struct2:f1 ->struct1:f3 [color="red"];
}

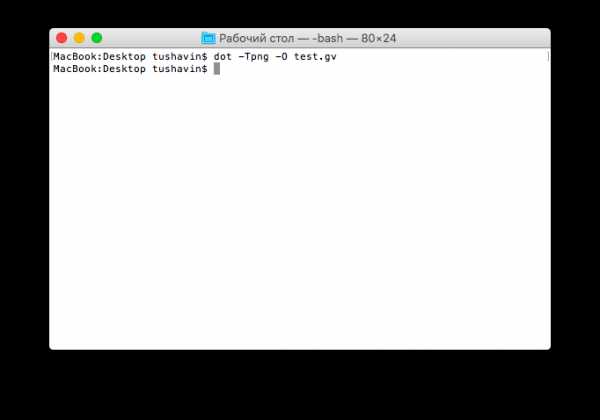

Самый простой вариант создать диаграмму – это запустить в консоли соответсвующую команду (на рисунке показано окно Терминала под Mac OS X), например, dot. Если файл называется test.gv, а на выходе мы хотим получить png, то команда будет такая, как это показано ниже (а также выше на рисунке). Решение универсально и работает в любой операционной системе.

dot -Tpng -O test.gv

Следует отметить, что в Mac OS X при установке graphviz такой удобной графической оболочки как в Windows, вы не получите. Если вариант собрать его из исходников из портов (если вы хоть что-то поняли из написанных слов, значит инструкции не нужны), можно использовать консоль, как это показано выше, но также имеется возможноть использовать средства языка R и RStudio. Возможно, что кому-то это будет проще.

Для корректной работы вам понадобится пакет DiagrammeR. Установите его из меню или командой

install.packages("DiagrammeR")

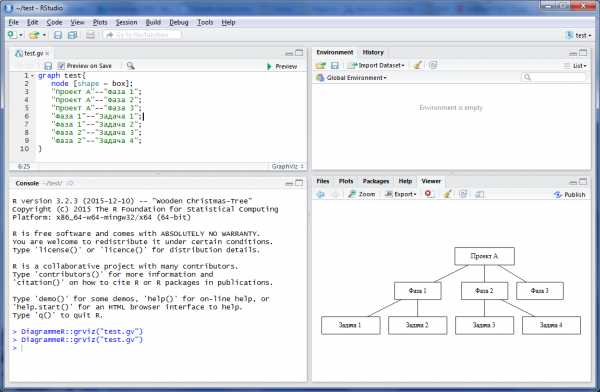

После установки создайте файл, скопируйте туда код, сохраните его с расширением .gv, поставьте галочку “Preview on Save”. Обратите внимание, если вы работаете в Windows, то файл необходимо сохранять в кодировке cp1251, иначе вместо русского языка вы получите кракозябры.

Дальше, используя кнопку Export, можно сохранить получившуюся диаграмму в формате png или jpeg.

Следует отметить, что DiagrammeR позволяет работать и с диаграммами в формате mermaid. В таком случае, файлы надо сохранять с расширением .mmd. Помимо простых графов, этот формат позволяет описать диаграмму последовательности, как это показано на рисунке ниже.

Код:

sequenceDiagram
  Покупатель->>Кассир: запрос билетов
  Кассир->>База данных: наличи

tushavin.ru

Уроки Visual Basic.net | Создаем графический редактор

Урок из серии: “Программирование на Visual Basic.NET для школьников”

В предыдущем уроке рассказывалось о применении элемента управления MainMenu для создания горизонтального меню приложения.

В этом уроке мы создадим  простейший  графический редактор, который позволит рисовать простейшие геометрические фигуры, будет иметь меню и панель инструментов.

Подробнее о создании меню можно посмотреть в уроке: “Создаем горизонтальное меню“.

Проект “Графический редактор”

Задание. Создать  простейший графический редактор, который позволит рисовать линии, прямоугольники, закрашенные прямоугольники, окружности и закрашенные окружности. Ввод координат осуществлять щелчками по графическому полю. Для рисования фигур использовать меню и панель инструментов. Обеспечить возможность установки для пера и кисти любого цвета из палитры цветов. Обеспечит возможность открытия и сохранения файлов.

1. Разместим на форме:
   • графическое поле PictureBox1, которое будет использоваться в качестве области рисования;
   • четыре надписи для вывода названий координат;
   • четыре надписи для вывода значений координат.

   Настроить свойства объектов так, чтобы они выглядели как на образце.

2. Объявим переменные, которые будут содержать координаты точек, а также перо и кисть, которые будут использоваться для рисования графических примитивов.

   Dim x1, y1, x2, y2 As Integer
   Dim Pen1 As New Pen(Color.Black, 3)
   Dim Brush2 As New SolidBrush(Color.Red)

   Для   создания области рисования используется второй способ с использованием растрового изображения image1, которое можно сохранить как графический файл. Объявить image1 как растровое изображение.

   Dim Image1 As New Bitmap(300, 300)
   Dim Graph3 As Graphics

3. Напишем программный код процедуры PictureBox1_MouseDown, который обеспечивает запоминание и вывод координат щелчков левой и правой кнопками мыши по графическому полю.Чтобы создать заготовку для процедуры PictureBox1_MouseDown, в редакторе кода в списке Имя класса выберите PictureBox1,  в списке Имя метода   – MouseDown.

   В программном коде будут использоваться данные о щелчке, передаваемые через аргумент e обработчика события:

   Свойство	Описание
   e.Button	Возвращает сведения о том, какая кнопка мыши была нажата.
   e.X	Возвращает x-координату мыши.
   e.Y	Возвращает y-координату мыши.

   Оператор выбора, в зависимости от условия (значения свойства e.Button) запоминает и выводит ту или иную пару координат.

    Select Case e.Button
          Case MouseButtons.Left
              x1 = e.X
              y1 = e.Y
              Label5.Text = x1
              Label6.Text = y1
          Case MouseButtons.Right
              x2 = e.X
              y2 = e.Y
              Label7.Text = x2
              Label8.Text = y2
    End Select

4. Создадим меню графического редактора, для чего используем элемент управления mainMenu1.


   Файл	Графические примитивы	Цвет
   Открыть	Линия	Перо
   Сохранить	Прямоугольник	Кисть
   	Закрашенный прямоугольник
   	Окружность
   	Закрашенная окружность
   	Очистить

   Для этого:

   • Разместим на форме элемент управления ManMenu1.
   • В появившемся в левом верхнем углу формы в редакторе меню создадим заголовок первого уровня. В поле Прототип для текста ввести пункт меню Графические примитивы.
   • Для создания пунктов меню перейти на следующую строку в редакторе меню. Ввести пункты меню Линия, Прямоугольник, Закрашенный прямоугольник, Окружность, Закрашенная окружность и Очистить.

   Аналогично создать пункты меню верхнего уровня Файл и Цвет и их подпункты.

   Меню готово, форма принимает вид:

5. Теперь нужно запрограммировать процедуры, соответствующие строкам меню “, для обработки выбора пользователя. Они будут выполняться при наступлении события щелчок на соответствующем пункте меню.
6. Напишем процедуры для меню “Графические примитивы”.Для этого:
   • Выполните двойным щелчком по пункту меню Рисование линии. Ввести программный код:

      Dim Graph2 As Graphics = Graphics.FromImage(Image1)
      PictureBox1.Image = Image1
      Graph2.DrawLine(Pen1, x1, y1, x2, y2)

   • Выполните двойным щелчком по пункту меню Прямоугольник. Написать  программный код.  Для вычисления ширины и высоты прямоугольника использовать абсолютное значение разности соответствующих координат. Программный код:

      Dim Graph2 As Graphics = Graphics.FromImage(Image1)
      PictureBox1.Image = Image1
      Graph2.DrawRectangle(Pen1, x1, y1, Math.Abs(x2 - x1), Math.Abs(y2 - y1))

   • Выполните двойным щелчком по пункту меню Закрашенный прямоугольник.Ввести программный код:

      Dim Graph2 As Graphics = Graphics.FromImage(Image1)
      PictureBox1.Image = Image1
      Graph2.DrawEllipse(Pen1, x1, y1, Math.Abs(x2 - x1), Math.Abs(y2 - y1))

   • Выполните двойным щелчком по пункту меню Окружность. Ввести программный код обработчика события рисования окружности:

      Dim Graph2 As Graphics = Graphics.FromImage(Image1)
      PictureBox1.Image = Image1
      Graph2.DrawEllipse(Pen1, x1, y1, Math.Abs(x2 - x1), Math.Abs(y2 - y1))

   • Выполните двойным щелчком по пункту меню Окружность. Ввести программный код обработчика события рисования закрашенной окружности:

      Dim Graph2 As Graphics = Graphics.FromImage(Image1)
      PictureBox1.Image = Image1
      Graph2.DrawEllipse(Pen1, x1, y1, Math.Abs(x2 - x1), Math.Abs(y2 - y1))
      Graph2.FillEllipse(Brush2, x1, y1, Math.Abs(x2 - x1), Math.Abs(y2 - y1))

   • Создать программный код обработчика события очистки области рисования.

      Dim Graph2 As Graphics = Graphics.FromImage(Image1)
      PictureBox1.Image = Imag
      Graph2.Clear(Color.White)

7. Создадим заготовки обработчиков событий и напишем программный код  для пунктов меню “Цвет”.Для этого:
   • Выполните двойным щелчком по пункту меню Перо. Введите программный код обработчика события установки цвета пера:

      ColorDialog1.ShowDialog()
      Pen1.Color = ColorDialog1.Color()

   • Выполните двойным щелчком по пункту меню Кисть.  Ввести программный код обработчика события установки цвета кисти:

      ColorDialog1.ShowDialog()
      Brush2.Color = ColorDialog1.Color()

8. Создадим заготовки обработчиков событий и напишем программный код  для пунктов меню “Файл” Открыть и Сохранить.Для этого:
   • Выполните двойным щелчком по пункту меню Открыть.  Ввести программный код обработчика события  открытия растрового графического файла:

      OpenFileDialog1.ShowDialog()
      PictureBox1.Image = Image.FromFile(OpenFileDialog1.FileName)

   • Выполните двойным щелчком по пункту меню Открыть.  Ввести программный код обработчика события  сохранения растрового графического файла:

      SaveFileDialog1.Filter = "bmp (*.BMP)|*.BMP"
      SaveFileDialog1.ShowDialog()
      Image1.Save(SaveFileDialog1.FileName, System.Drawing.Imaging.ImageFormat.Bmp)

   Для вывода диалоговых соответствующих диалоговых окон используются диалоги openFileDialog1 и saveFileDialog1 и метод showDialog()

9. Запустить проект. Создать рисунок по образцу:

   Для того чтобы определить координаты для графической фигуры, выполните щелчки левой и правой кнопками мыши по графическому полю. На надписи будут выведены координаты двух точек.

   С использованием меню Цвет установить цвета пера и кисти.

   С использованием меню Графические примитивы нарисовать графические фигуры.

   С использованием меню файл сохранить рисунок как растровый графический файл.

10. Сохранить проект

В этом уроке мы создали простейший графический редактор.

В следующем уроке мы создадим для него панель инструментов.

Следующий урок: “Создаем панель инструментов”

Поделиться с друзьями

gospodaretsva.com

Лучшие графические редакторы онлайн для профессионалов и любителей

Вебмастеру или просто пользователю ПК время от времени приходится сталкиваться с графикой и дизайном: немного подправить картинку, нарисовать иконку/баннер, отредактировать логотип и т.п. Решать подобные задачи помогают разные графические редакторы. Если же вы профессионально занимаетесь веб-дизайном, то без подобного софта повседневная работа и вовсе невозможна.

Самая известная графическая программа с широкими возможностями – это, конечно, Photoshop. О нем знают даже люди, чья деятельность далека от веб-дизайна и профессиональной фото-, видеосъемки. Я использую десктопный Photoshop, хотя, сейчас есть возможность работать в графических онлайн редакторах без установки программ на свой компьютер. В данном посте рассмотрю некоторые подобные онлайн-ресурсы для обработки изображений и их возможности.

Photoshop Express Editor

В далеком 2008 году в блоге публиковался детальный обзор Photoshop Express Online — онлайновой «версии» фотошопа. Сейчас на сайтеформат запуска данного приложения несколько изменился (найдете его в разделе Toots), но вы все еще можете воспользоваться его функциями:

• Базовые параметры: изменение размера, коррекция цвета, осветление, насыщенность, удаление красных глаз и т.п.;
• Улучшение фото: баланс белого, световые эффекты для изображения, резкость, фокус.
• Эффекты: замена цвета, пикселизация, ч/б фото, тональность и оттенки изображения, искажения, эффект наброска.
• Декоративные функции: добавление текста, рамок, разных картинок и объектов.

К сожалению, Photoshop Express Online позволяет лишь немного подправить загружаемую картинку, о полноценном редакторе речь не идет. На сайте сможете скачать и опробовать демо-версии продуктов Adobe или купить лицензии. Кроме Photoshop там есть интересная программа Lightroom, что предназначена для фотографов — позволяет довести до совершенства даже неудачные снимки. Полезными для пользователей также будут обзоры продуктов, уроки-туториалы и подборка интересных идей.

Photoshop считается графическим редактором № 1 в мире, но помимо него, существует немало менее известных, но удобных, функциональных и, пожалуй, более простых ресурсов, которые могут быть полезны веб-дизайнеру. Давайте рассмотрим альтернативные онлайн графические редакторы.

iPiccy

Графический редактор iPiccy – это возможность добавлять фотографии для обработки непосредственно через браузер, не скачивая и не устанавливая программу на компьютере (причем бесплатно). Множество простых в использовании инструментов позволяет улучшить качество фотографий. Доступен стандартный набор приемов, позволяющих изменить размер изображения, обрезать его, повернуть или отобразить зеркально, регулировать яркость, резкость, контрастность, экспериментировать с цветом, стирать и восстанавливать части изображения.

Есть и более продвинутые функции: виртуальный макияж (ретуширование), помогающий подкорректировать лица на фотографиях, добавление надписей, стикеров или нарисованных от руки картинок, рамок. Вообще изначально мне показалось, что функциональность iPiccy такая же, как и у Photoshop Express, однако при детальном изучении я нашел множество функций, которых там нет. Весьма неплохой сервис — простой, бесплатный и функциональный!

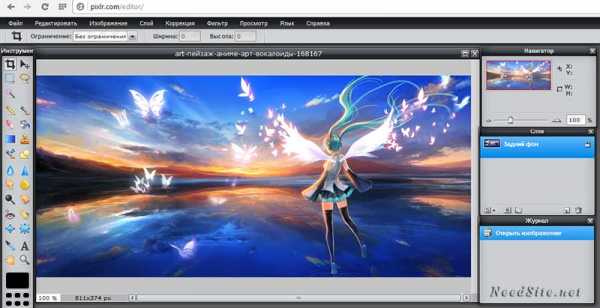

Pixlr

Графический редактор Pixlr доступен в виде приложения на мобильном устройстве, программы для стационарного компьютера и онлайн сервиса. Pixlr позволяет загружать изображения с компьютера через браузер, с других сайтов, с веб-камеры, а также создавать коллажи разной формы из нескольких картинок и фотографий, от 2 до 25.

Каждую картинку можно обработать с помощью стандартного набора инструментов, устранив недостатки, сделать более выразительным с помощью спецэффектов, добавить подложку и/или рамку, красочные стикеры, надписи, выполненные в разных стилях. Визуально графический редактор чем-то напоминает фотошоп:

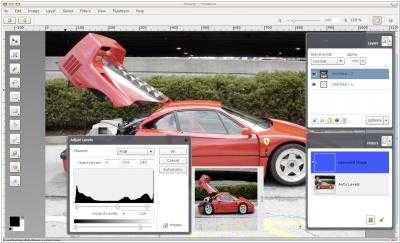

В целом, Pixlr Online Photo Editor – толковый инструмент для профессиональных дизайнеров, вебмастеров с удобным русскоязычным интерфейсом.

Sumopaint

Графический редактор Sumopaint – онлайн-приложение, очень похожее на всем знакомый Paint, с множеством поддерживаемых языков. Здесь можно обрабатывать загруженные с компьютера или из интернета изображения с помощью стандартного набора инструментов или рисовать собственные.

Можно использовать виртуальные аналоги кисточки, карандаша, чернил и ластика, готовые шаблоны фигур и заливки, рисовать прямые и кривые линии, добавлять надписи, применять 3D эффекты. Готовое изображение сохраняется на компьютере или в облачном хранилище.

FotoFlexer

FotoFlexer позволяет загружать фотографии и картинки с компьютера или различных облачных хранилищ, файлообменников, и сохранять их после обработки. На сайте есть подборка демо-роликов, позволяющих оценить возможности этого ресурса:

• добавка анимации;
• вырезание по контуру объектов со сложными очертаниями, человеческих фигур;
• изменение размеров и удаление части фотографии без нарушения целостности композиции;
• раскрашивание волос в самые фантастические цвета;
• превращение обычных людей на фото в инопланетян.

Визуально оформление онлайн редактора немного отличается от других сервисов:

По ощущениям функций немного меньше нежели в предыдущих вариантах, но больше чем в Photoshop Express.

Lunapic

Lunapic — графический редактор, поддерживающий загрузку изображений из разных источников. Здесь доступны разные инструменты для рисования и редактирования, фильтры, более 200 эффектов, добавление анимации. Интерфейс немного необычен — большая часть опций доступна в выпадающем горизонтальном меню.

Лучше понять возможности редактора помогут видео-уроки и снятые пользователями туториалы. В них демонстрируется, как добавлять текст, вставлять в одно изображение фрагмент другого, конвертировать видеоклипы в анимацию, создавать коллажи, менять отдельные цвета на картинке или фото, экспортировать в Lunapic изображения из файлообменников. Смотрится сервис немного простовато, но функций хватает.

Также много хорошего слышал о GIMP — графическом редакторе, который распространяется бесплатно и имеет много функций для создания/редактирования изображений. Им лично я никогда не пользовался, но его часто упоминают как одну из самых основных альтернатив фотошопу. Если же выбирать из онлайновых графических редакторов, то мне больше всего понравились iPiccy (за функциональность) и Pixlr за мобильное приложение и интерфейс.

Кстати, в комментариях можете указывать ссылки на еще какие-то интересные приложения для редактирования изображений онлайн — будет интересно почитать.

tods-blog.com.ua

Графический редактор – это… Что такое Графический редактор?

Графический редактор

Графический редактор

Графический редактор – программа, позволяющая создавать и редактировать изображения на экране компьютера: рисовать линии, раскрашивать области экрана, создавать надписи различными шрифтами, обрабатывать изображения и т.д.
Графический редактор сохраняет изображения в графических файлах, а также позволяет выводить изображения на принтер. Некоторые графические редакторы обеспечивают возможность получения изображений трехмерных объектов, их сечений и разворотов.

По-английски: Graphic editor

См. также:  Системы графического редактирования

Финансовый словарь Финам.

.

• Графический примитив
• Графический указатель информационно-поискового тезауруса

Смотреть что такое “Графический редактор” в других словарях:

• Графический редактор — Графический редактор  программа (или пакет программ), позволяющая создавать и редактировать двумерные изображения с помощью компьютера. Типы графических редакторов: Растровые графические редакторы. Наиболее популярны: Adobe Photoshop д …   Википедия

• графический редактор — редактор изображений — [Е.С.Алексеев, А.А.Мячев. Англо русский толковый словарь по системотехнике ЭВМ. Москва 1993] Тематики информационные технологии в целом Синонимы редактор изображений EN graphics editor …   Справочник технического переводчика

• Графический редактор — программа, осуществляющая работу с графической информацией (штриховыми и растровыми изображениями) …   Реклама и полиграфия

• ГРАФИЧЕСКИЙ РЕДАКТОР — специальная программа создания, просмотра и редактирования графических изображений (рисунков, фотографий и др.) на компьютере. Г. р. можно разделить на две категории: растровые и векторные. Растровые изображения обеспечивают высокую точность… …   Большая политехническая энциклопедия

• графический редактор — grafinis redaktorius statusas T sritis automatika atitikmenys: angl. graphics editor vok. Bildaufbereiter, m; Graphic Editor, m rus. графический редактор, m; программа редактирования графической информации, f pranc. éditeur graphique, m …   Automatikos terminų žodynas

• Spotlight (графический редактор) — У этого термина существуют и другие значения, см. Spotlight. Spotlight Тип Гибридный гра …   Википедия

• Растровый графический редактор — Растровый графический редактор  специализированная программа, предназначенная для создания и обработки растровых изображений. Подобные программные продукты нашли широкое применение в работе художников иллюстраторов, при подготовке… …   Википедия

• РАСТРОВЫЙ ГРАФИЧЕСКИЙ РЕДАКТОР — Специализированная программа, предназначенная для создания и обработки изображений. Подобные программные продукты нашли широкое применение в работе художников иллюстраторов, при подготовке изображений к печати типографским способом или на… …   Словарь бизнес-терминов

• Векторный графический редактор — Векторный редактор Inkscape. Векторные графические редакторы позволяют пользователю создавать и редактировать векторные изображения непо …   Википедия

• Редактор (значения) — Редактор: Профессии Редактор  человек, занимающийся редактированием  правкой и подготовкой письменных или иных произведений к изданию. Программы Компьютерная программа, позволяющая создавать, открывать и изменять существующие документы… …   Википедия

dic.academic.ru
