Явление э/м индукции. Магн. поток. Закон э/м индукции

  • Явление электромагнитной индукции

Электрические и магнитные поля порождаются одними и теми же источниками – электрическими зарядами, поэтому можно предположить, что между этими полями существует определенная связь. Это предположение нашло экспериментальное подтверждение в 1831 г. в опытах выдающегося английского физика М.Фарадея. Он открыл явление электромагнитной индукции.

Явление электромагнитной индукции лежит в основе работы индукционных генераторов электрического тока, на которые приходится вся вырабатываемая в мире электроэнергия.

  • Магнитный  поток

Замкнутый контур, помещенный в однородное магнитное поле

Количественной характеристикой процесса изменения магнитного поля через замкнутый контур является физическая величина называемая магнитным потоком. Магнитным потоком (Ф) через замкнутый контур площадью (S) называют физическую величину, равную произведению модуля вектора магнитной индукции (В) на площадь контура (S) и на косинус угла  между вектором В и нормалью к поверхности:  Φ = BS cos α.   Единица магнитного потока Ф — вебер (Вб): 1 Вб = 1 Тл · 1 м2.

Если вектор магнитной индукции перпендикулярен площади контура, то магнитный поток максимальный.

Если вектор магнитной индукции параллелен площади контура, то магнитный поток равен нулю.

  • Закон электромагнитной индукции

Опытным путем был установлен закон электромагнитной индукции: ЭДС индукции в замкнутом контуре равна по модулю скорости изменения магнитного потока через поверхность, ограниченную контуром:   Эта формула носит название закона Фарадея.

Классической демонстрацией основного закона электромагнитной индукции является первый опыт Фарадея. В нем, чем быстрее перемещать магнит через витки катушки, тем больше возникает индукционный ток в ней, а значит, и ЭДС индукции.

  • Правило Ленца

Зависимость направления индукционного тока от характера изменения магнитного поля через замкнутый контур в 1833 г. опытным путем установил русский физик Э.Х.Ленц. Согласно правилу Ленца, возникающий в замкнутом контуре индукционный ток своим  магнитным  полем противодействует тому изменению  магнитного потока, которым он вызван.  Более кратко это правило можно сформулировать следующим образом: индукционный ток направлен так, чтобы препятствовать причине, его вызывающей. Правило Ленца отражает тот экспериментальный факт, что    всегда имеют противоположные знаки (знак «минус» в формуле Фарадея).

Ленцем был сконструирован прибор, представляющий собой два алюминиевых кольца, сплошное и разрезанное, укрепленные на алюминиевой перекладине. Они могли вращаться вокруг оси, как коромысло. При внесении магнита в сплошное кольцо оно начинало «убегать» от магнита, поворачивая соответственно коромысло. При вынесении магнита из кольца оно стремилось «догнать» магнит. При движении же магнита внутри разрезанного кольца никакого движения не происходило. Ленц объяснял опыт тем, что магнитное поле индукционного тока стремилось компенсировать изменение внешнего магнитного потока.

Правило Ленца имеет глубокий физический смысл – оно выражает закон сохранения энергии.

kaplio.ru

Закон электромагнитной индукции Фарадея и его формулировка в дифференциальной форме

Фарадей был первым, кто обнаружил явление электромагнитной индукции. Это случилось в ходе опыта, когда он исследовал изменение потока магнитной индукции в замкнутом проводнике и выявил, что при этом вырабатывается электрический ток. Определение направления ЭДС индукции осуществляется согласно правилу, сформулированному Ленцем.



Определение 1

Направление индукционного потока препятствует изменению магнитного потока через создаваемое им поле.


Определение 2

Нейман определил закон электромагнитной индукции математически, и этой формулировкой мы пользуемся по сей день: εi=-dΦdt.

В нем не учитываются возможные движения контура. Соотношение dΦdt является выражением полной скорости изменения потока индукции, который охватывается проводником при его движении и деформации, а также при изменениях магнитного поля.


Закон Фарадея для электромагнитной индукции очень важен, поскольку он является выражением нового физического явления: когда магнитное поле изменяется, оно порождает электрическое, т.е. электрическое поле может возникать не только при помощи электрических зарядов. Здесь необходимо учитывать одно важное замечание:



Определение 3

Движение магнитов может порождать электрический ток даже при неподвижных проводниках.

Электромагнитная индукция является одним из фундаментальных природных законов, устанавливающим связь между магнитным или электрическим полями.


Закон Фарадея в дифференциальной форме


Чтобы сформулировать закон Фарадея в такой форме, нам потребуется вспомнить несколько базовых формул.


  1. ЭДС индукции: εi=-υBl.
  2. Магнитный поток: Φ=∫SBndS.
  3. Теорема Стокса: ∮l=a→dl=∫Srotna→dS.

Используя данные выражения, мы можем записать следующую формулу:


∮C(Edl)=∫S(n rot E)dS=-1c∫Sn∂B∂tdS.


Здесь S обозначает поверхность, натянутую на контур S. Поскольку значение S является произвольным, то мы можем записать:



Определение 4

rot E=-1c∂B∂t.

Это и есть дифференциальная форма закона Фарадея, которая описывает возникновение электрического поля в точке при изменении магнитного поля в том же месте. Само поле при этом называется индукционным.

www.zaochnik.com

Правило Ленца. Закон электромагнитной индукции . Видеоурок. Физика 11 Класс

На данном уроке, тема которого: «Правило Ленца. Закон электромагнитной индукции», мы узнаем общее правило, позволяющее определить направление индукционного тока в контуре, установленное в 1833 г. Э.X. Ленцем. Также рассмотрим опыт с алюминиевыми кольцами, наглядно демонстрирующий это правило, и сформулируем закон электромагнитной индукции

На прошлом уроке мы изучили явление электромагнитной индукции. Оно заключается в том, что при изменении магнитного потока, пронизывающего поверхность, которая ограничивается замкнутым токопроводящим контуром, в этом контуре возникает электрический ток. Также мы установили, что физический смысл скорости изменения магнитного потока – это электродвижущая сила индукции. При этом для расчета ЭДС электромагнитной индукции мы пользовались формулой:



В этой формуле стоит модуль, так как неизвестно направление индукционного тока. Именно вопросу нахождения направления индукционного тока посвящен этот урок.

Направление индукционного тока в контуре определяется правилом Ленца. Это правило устанавливается при помощи следующего опыта. Имеется два алюминиевых кольца, соединенных алюминиевой перекладиной. Одно из этих колец имеет разрез (не замкнутое), второе кольцо сплошное. Перекладина установлена на острие иглы, которая закреплена на подставке. Приближаем магнит к кольцу, имеющему разрез, – видно, что с системой ничего не происходит. При приближении магнита к замкнутому концу, система начинает поворачиваться (кольцо отталкивается от полюса магнита) (см. Рис. 1). Если же надеть кольцо на магнит и затем вытягивать магнит из него, то кольцо тянется за магнитом.

Рис. 1. Опыт Ленца (Источник)

Приближением или удалением магнита от сплошного кольца мы меняем магнитный поток, который пронизывает площадь кольца. Согласно теории явления электромагнитной индукции, в кольце должен возникнуть индукционный электрический ток. Из опытов Ампера известно, что там, где проходит ток, возникает магнитное поле. Следовательно, замкнутое кольцо начинает вести себя как магнит. То есть происходит взаимодействие двух магнитов (постоянный магнит, который мы двигаем, и замкнутый контур с током).

Так как система не реагировала на приближение магнита к кольцу с разрезом, то можно сделать вывод, что индукционный ток в незамкнутом контуре не возникает.

Причины отталкивания или притягивания кольца к магниту

1. При приближении магнита

При приближении полюса магнита кольцо отталкивается от него. То есть оно ведет себя как магнит, у которого с нашей стороны такой же полюс, как у приближающегося магнита. Если мы приближаем северный полюс магнита, то вектор магнитной индукции кольца с индукционным током направлен в противоположную сторону относительно вектора магнитной индукции северного полюса магнита (см. Рис. 2).

Рис. 2. Приближение магнита к кольцу

2. При удалении магнита от кольца

При удалении магнита кольцо тянется за ним. Следовательно, со стороны удаляющегося магнита у кольца образовывается противоположный полюс. Вектор магнитной индукции кольца с током направлен в ту же сторону, что и вектор магнитной индукции удаляющегося магнита (см. Рис. 3).

Рис. 3. Удаление магнита от кольца

Из данного опыта можно сделать вывод, что при движении магнита кольцо ведет себя также подобно магниту, полярность которого зависит от того, увеличивается или уменьшается магнитный поток, пронизывающий площадь кольца. Если поток возрастает, то векторы магнитной индукции кольца и магнита противоположны по направлению. Если магнитный поток сквозь кольцо уменьшается со временем, то вектор индукции магнитного поля кольца совпадает по направлению с вектором индукции магнита.

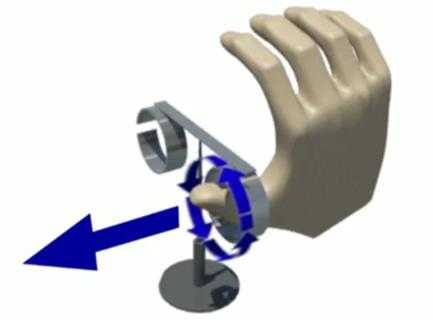

Направление индукционного тока в кольце можно определить по правилу правой руки. Если направить большой палец правой руки по направлению вектора магнитной индукции, то четыре согнутых пальца укажут направление тока в кольце (см. Рис. 4).

Рис. 4. Правило правой руки

При изменении магнитного потока, пронизывающего контур, в контуре возникает индукционный ток такого направления, чтобы своим магнитным потоком компенсировать изменение внешнего магнитного потока.

Закон электромагнитной индукции

Если внешний магнитный поток возрастает, то индукционный ток своим магнитным полем стремится замедлить это возрастание. Если магнитный поток убывает, то индукционный ток своим магнитным полем стремится замедлить это убывание.

Эта особенность электромагнитной индукции выражается знаком «минус» в формуле ЭДС индукции.



Закон электромагнитной индукции

При изменении внешнего магнитного потока, пронизывающего контур, в контуре возникает индукционный ток. При этом значение электродвижущей силы численно равно скорости изменения магнитного потока, взятой со знаком «-».

Правило Ленца является следствием закона сохранения энергии в электромагнитных явлениях.



Список литературы

  1. Мякишев Г.Я. Физика: Учеб. для 11 кл. общеобразоват. учреждений. – М.: Просвещение, 2010.
  2. Касьянов В.А. Физика. 11 кл.: Учеб. для общеобразоват. учреждений. – М.: Дрофа, 2005.
  3. Генденштейн Л.Э., Дик Ю.И., Физика 11. – М.: Мнемозина.



Домашнее задание

  1. Вопросы в конце параграфа 10 (стр. 33) – Мякишев Г.Я. Физика 11 (см. список рекомендованной литературы)
  2. Как формулируется закон электромагнитной индукции?
  3. Почему в формуле для закона электромагнитной индукции стоит знак «-»?



Дополнительные рекомендованные ссылки на ресурсы сети Интернет

  1. Интернет-портал Festival.1september.ru (Источник).
  2. Интернет-портал Physics.kgsu.ru (Источник).
  3. Интернет-портал Youtube.com (Источник).
